STB12A - Bindownica Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	STB12A
Typ produktu	Oprawa grzebieniowa (plastikowa)
Wydajność dziurkowania	12 arkuszy (A4, 80 g/m²)
Pojemność oprawy	Do 450 arkuszy (A4, z grzebieniem 51 mm)
Format papieru	A4 lub mniejsze formaty
Regulowane marginesy papieru	3, 4 lub 5 mm
Liczba otworów	21 kwadratowych otworów
Rozstaw otworów	14,3 mm
Rozmiar otworów	3 x 8 mm
Typ noża	Pojedynczy nóż
Zasilanie	Ręczne (dźwignia)
Wymiary (dł. x szer. x wys.)	385 x 274 x 345 mm
Waga netto	3,5 kg
Waga brutto	4 kg
Wymiary opakowania	440 x 190 x 330 mm
Dołączone akcesoria	1 rolka grzebieni PVC (21 pierścieni, 100 sztuk), papier bibułkowy, instrukcja obsługi
Konserwacja	Regularnie czyścić pojemnik na śmieci znajdujący się z tyłu
Bezpieczeństwo	Nie pozwalać dzieciom na korzystanie z urządzenia; nie wkładać palców do mechanizmu otwierania grzebienia
Gwarancja	Elektroniczny certyfikat gwarancji dostępny na stronie www.vevor.com/support

Często zadawane pytania - STB12A Vevor

Jaka jest maksymalna wydajność dziurkowania?

Maszyna może dziurkować do 12 arkuszy papieru A4 80 g/m² za jednym razem. Nie przekraczaj tego limitu, aby uniknąć uszkodzenia mechanizmu.

Ile arkuszy mogę oprawić grzebieniem o długości 51 mm?

Używając grzebienia o długości 51 mm (2 cale), możesz oprawić do 450 arkuszy A4. Zapoznaj się z tabelą w instrukcji, aby dobrać odpowiedni grzebień do swojego dokumentu.

Jak wyregulować margines papieru?

Przesuń wskaźnik formatu papieru na żądaną pozycję: 3, 4 lub 5 mm. Reguluje to odległość między krawędzią papieru a otworami.

Co zrobić, jeśli dźwignia dziurkowania się zablokuje?

Może to być spowodowane odpadkami papieru zakleszczonymi w nożu. Wyczyść mechanizm kawałkiem sztywnego kartonu i upewnij się, że nie przekraczasz wydajności dziurkowania.

Jak wyczyścić pojemnik na śmieci?

Wyjmij pojemnik na odpady znajdujący się z tyłu maszyny, opróżnij skrawki papieru, a następnie włóż go z powrotem. Czyść go często, aby uniknąć zatorów.

Jaki rodzaj grzebienia stosować z tą oprawą?

Ta oprawa jest przeznaczona do plastikowych grzebieni (pierścieni) z 21 otworami, w odstępie 14,3 mm. W zestawie znajdują się czarne grzebienie PVC o średnicy 3/8 cala.

Czy mogę dziurkować plastikowe okładki?

Tak, ale zaleca się umieszczenie plastikowej okładki pomiędzy dwoma arkuszami papieru przed dziurkowaniem, aby uniknąć jej przesuwania się lub pękania.

Jak otworzyć grzebień, aby włożyć arkusze?

Umieść grzebień otworem do góry i przesuń dźwignię do przodu, aby otworzyć pierścienie. Włóż dziurkowane arkusze (najpierw okładkę), a następnie zwolnij dźwignię.

Margines dziurkowania jest pochylony, co robić?

Sprawdź, czy papier jest prosto włożony. Jeśli problem nadal występuje, wyczyść odpady papieru wewnątrz urządzenia za pomocą twardej tektury.

Gdzie mogę znaleźć certyfikat gwarancyjny?

Elektroniczny certyfikat gwarancji jest dostępny na stronie www.vevor.com/support. Zachowaj dowód zakupu do ewentualnych roszczeń.

INSTRUKCJA OBSŁUGI STB12A Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

MASZYNA WIAŻĄCA

MODEL: STB12A

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi uważnie przeczytać instrukcję obsługi.

Nie pozwalaj dziecku działać osobno.
Wyjmij nadmiar części z opakowania. Umieść maszynę w zrównoważonym i bezpiecznym miejscu, aby uniknąć upadku lub spowodowania obrażeń u ludzi lub maszyny.
Obsługuj maszynę ściśle według instrukcji, szczególnie zwrócić uwagę na maksymalną wydajność dziurkowania i wiązania.
Przed dziurkowaniem oficjalnych dokumentów przetestuj maszynę.
Przy dziurkowaniu okładek plastikowych sugerujemy, aby okładkę wpiąć pomiędzy dwie kartki papieru.
Nie używaj urządzenia do dziurkowania twardych materiałów, takich jak metale, aby uniknąć uszkodzenia urządzenia.
Podczas zaciskania plastikowego pierścienia nie wkładaj palców w obszar, w przeciwnym razie możesz się zranić.
Maszyna przeznaczona jest wyłącznie do stosowania pierścienia plastikowego.
Nie umieszczaj urządzenia w wilgotnych miejscach, aby uniknąć przedostania się płynu do środka.
Przy pierwszym użyciu wykonaj dziurkacz bibułą, aby odessać nadmiar smaru z ostrza.

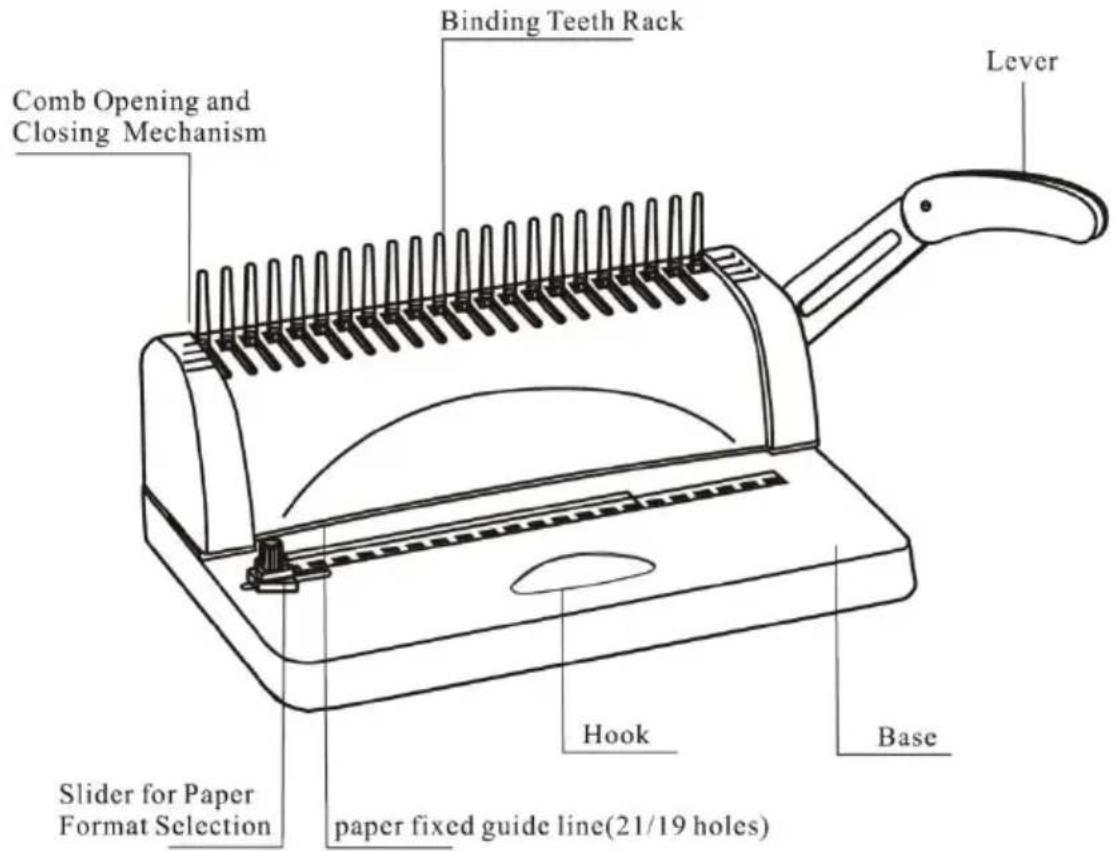

STRUCTURAL REPRESENTATION

Wydajność wykrawania:	12 arkuszy (A4 80g)
Pojemność wiązania:	450 arkuszy (A4) / 51mm plastik pierścień
Margines papieru:	3/4/5 mm
Otwory kwadratowe:	21 dołków
Odległość otworu kwadratowego:	14,3 mm
Rozmiar kwadratowego otworu:	3x8mm
Rodzaj noża:	pojedynczy nóż
Format papieru:	Papier A4 lub mniejsze rozmiar
Wymiary maszyny:	385*274*345mm
PÓŁNOCNY ZACHÓD:	3,5 kg
opakowania :	440*190*330mm
GW :	4 kg

PARTS LIST

Nazwa części	specyfikacja	Ilość
Pasek grzebieniowy PCV	Czarny 21-pierścień 3/8 cala	1 00 szt
Bibułka matująca	/	1 szt
Instrukcje	/	1 szt

OPERATING GUIDE

Umieścić maszynę na stabilnym podłożu a nawet umieścić przed użyciem!

Przy pierwszym użyciu wykonaj dziurkacz bibułą, aby odessa nadmiar smaru z ostrza

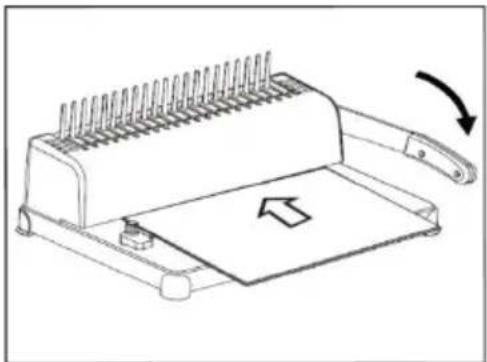

1. Operacja wykrawania

Przesuń suwak formatu papieru do właściwej pozycji, zgodnie z formater papieru dokumentu, a następnie włóż dokument i naciśnij dźwignię.

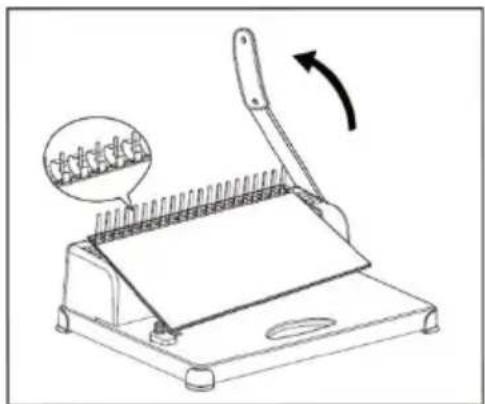

2. Operacja wiązania

◆ Przedziurkuj kartki papieru wymagające oprawy.

◆ Włóż dziurkowane arkusze (najpierw okładka) na grzebień.

◆ Założ grzebień otworem do góry i na dźwignię do tyłu.

◆ Zwolnij dźwignię i wyjmij dokument.

◆ Wybierz grzebień w zależności od grubości dokumentu. Poniższy formularz służy jako pomoc w wyborze odpowiedniego grzebienia.

Comb size (mm)	(inch)	Binding sheets	Comb size (mm)	(inch)	Binding sheets
6	1/4"	1-20	25	1	200-230
8	5/16"	20-40	28	1-1/8	230-250
10	3/8"	40-60	32	1-1/4	250-290
12	1/2"	60-80	35	1-3/8	290-320
14	9/16"	80-100	38	1-1/2	320-360
16	5/8"	100-120	45	1-3/4	360-400
20	3/4"	120-150	51	2	400-450
22	7/8"	150-200

MAINTENANCE

Posprzątaj kosz na śmieci

Pojemnik na odpady, który znajduje się z tyłu maszyny, przeznaczony na odpady powstałe po wykrawaniu. Częstotliwość sprzątania pojemnika na śmieci zależy od częstotliwości korzystania z urządzenia.

1. Wyciągnij pojemnik na śmieci z tyłu urządzenia
   2.Wysyp odpady do kosza na śmieci.
2. Ponownie włóż pojemnik na śmieci.

Prosimy o często sprzątanie kosza na śmieci!

Problemy	Powody	Rozwiązania
1. Podczas wykrawania nie można było wcisną dźwigni	Wewnątrz gilotyny papier pozostają skrawki papier lub inne twarde materiał	Wyczyść śmieci za pomocą płyty pilśniowej
	Przekroczenie wydajności wykrawania	Postępuj zgodnie z instrukcją
2. Pochylony margines papieru	Papier jest przekrzywiony podczas wkładania	Wyjmij papier i włóż ponownie
	Wewnątrz gilotyny papier pozostają skrawki papier lub inne twarde materiał	Wyczyść śmieci za pomocą płyty pilśniowej
3. Otwarty skośny plastikowy grzebień	Mechanizm wiązania jest zniekształcony	Tylko zęby wiążące n zębatce
	Zaczep do otwierania grzebienia jest zniekształcony	Naciśnięcie otwiera mechanizm otwierający grzebień i sam hak
4. Dziurkowanie papieru nie zostało zakończone i trudn jest wyciągnąć papier	Przekroczenie maks. Wydajność wykrawania	Zmniejsz grubość wykrawania ( postępuj zgodnie z instrukcją)
5. Papier nie mógł dotknąć stojaka podczas wkładania	Papier jest stary, boki się zawijają	Wygładź papier i włóż go ponownie
