Type de produit	Pistolet à graisse sans fil
Modèle	LD-8207 / LD-8207A / LD-8207B
Marque	Vevor
Tension de batterie	18,5 V CC (compatible 18 V - 21 V)
Compatibilité batterie	Compatible avec batteries Makita
Pression maximale de service	6 000 - 8 000 PSI
Débit d'huile par minute	110 - 130 g
Type de moteur	LY4815A
Capacité du réservoir	Charge par cartouche ou aspiration (jusqu'à 6 tubes à vide)
Accessoires inclus	Pistolet principal, sangles, grattoir à huile, bande de matière première, carter de pression d'huile, clé, buse plate, buse pointue, tube dur, tuyau, chargeur, batterie (selon version)
Température de fonctionnement	-20 °C à 50 °C
Matériau du corps	Acier allié
Durée de vie du moteur	Plus de 140 heures
Temps de charge complet	Environ 1,5 heure
Entretien	Essuyer après usage ; vidanger la graisse si inutilisé longtemps ; recharger la batterie tous les 3 jours
Sécurité	Ne pas diriger vers le visage ; porter un équipement de protection ; ne pas démonter par un non-professionnel ; tenir à l'écart des sources d'incendie
Réparabilité	Contacter le revendeur ou le fabricant pour toute réparation
Alimentation électrique (chargeur)	CA 100-240 V 50/60 Hz (version US) ou CA 220-240 V 50/60 Hz (version EU)
Courant de fonctionnement	4A - 24A

FOIRE AUX QUESTIONS - LD-8207 Vevor

Comment charger la batterie du pistolet à graisse LD-8207 ?

Branchez le chargeur sur une prise secteur (100-240 V). Insérez la fiche CC du chargeur dans la prise de la batterie. Le voyant devient rouge pendant la charge et vert une fois terminée. Laissez refroidir la batterie avant de la charger si elle est chaude.

Quelle graisse utiliser avec ce pistolet ?

Utilisez une graisse compatible avec les pistolets à graisse standard, de préférence une graisse au lithium de consistance NLGI 2. Évitez les graisses trop épaisses ou trop fluides.

Comment remplir le réservoir de graisse ?

Deux méthodes : 1) Chargement par cartouche : retirez le capuchon et insérez la cartouche dans le canon jusqu'à ce qu'elle s'enclenche. 2) Remplissage par aspiration : plongez l'extrémité ouverte du canon dans la graisse et tirez lentement la poignée pour aspirer la graisse.

Le pistolet ne sort pas de graisse malgré le fonctionnement du moteur, que faire ?

Cela est souvent dû à la présence d'air dans le circuit. Ouvrez la soupape d'échappement en la tournant de deux tours, puis appuyez sur l'interrupteur jusqu'à ce que de l'air et un peu de graisse s'échappent. Refermez la soupape et réessayez.

Quelle est la pression maximale du pistolet ?

La pression de service maximale est de 6 000 à 8 000 PSI. La pression maximale du tuyau est de 8 000 PSI.

Ce pistolet est-il compatible avec les batteries Makita ?

Oui, le pistolet est compatible avec les batteries Makita 18 V. Utilisez des batteries au lithium de 18 V à 21 V.

Combien de temps dure une charge de batterie ?

Avec une batterie de 2,0 Ah, vous pouvez pomper environ 3 200 g de graisse en continu (avec buse plate et tuyau). Le temps de charge complet est d'environ 1,5 heure.

Quels accessoires sont fournis avec le modèle LD-8207A ou LD-8207B ?

Les versions avec batterie incluent : pistolet principal, batterie au lithium, chargeur, tuyau, buse plate, buse pointue, tube dur, carter de pression d'huile, clé, grattoir à huile, sangles et bande de matière première.

Comment entretenir le pistolet à graisse ?

Après chaque utilisation, essuyez la coque extérieure. Si inutilisé longtemps, videz complètement la graisse du canon. Vérifiez régulièrement le tuyau et ne le pliez pas excessivement. Rechargez la batterie tous les 3 jours si elle n'est pas utilisée.

Le pistolet peut-il être utilisé sous la pluie ?

Non, évitez toute exposition à la pluie ou à l'humidité. L'eau peut pénétrer dans l'outil et augmenter le risque de choc électrique. Utilisez-le dans un environnement sec.

MODE D'EMPLOI LD-8207 Vevor

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

PISTOLET À GRAISSE SANS FIL UTILISATEUR MANUEL

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous uniquement

représente une estimation des économies que vous pourriez réaliser en achetant certains outils

avec nous par rapport aux grandes marques et ne signifie pas nécessairement couverture Toutes les catégories d'outils que nous proposons. Veuillez vérifier soigneusement lorsque vous passez une commande chez nous si vous êtes réellement Économie Moitié en comparaison avec les plus grandes marques.

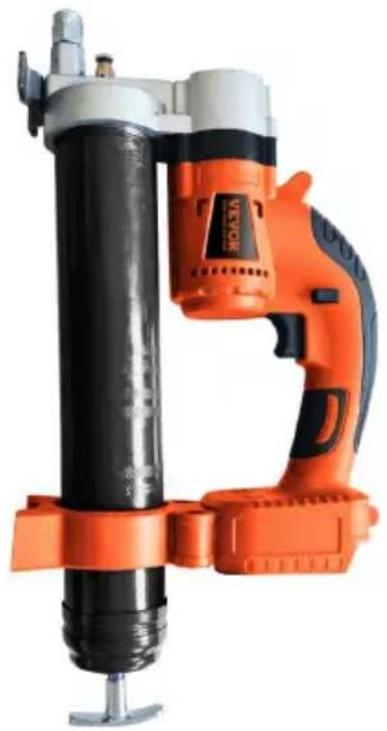

Modèle : LD-8207, LD-8207A / LD-8207B

Photo pour référence

BESOIN Besoin d'aide ? Contactez-nous NOUS!

Avoir produit des questions? Besoin technique soutien? S'il te plaî sentir gratuit à contact nous:

Assistance technique et certificat de garantie électronique

C'est l'original instruction, s'il vous plaît lisez tout manuel instruction soigneusement avant utilisation. VEVOR se réserve le droit

d'interpréter clairement ce manuel d'utilisation. L'apparence du produit doit être soumis à la

produit que vous reçu. S'il vous plaît pardonnez nous que nous ne

ferons pas vous informer à nouveau s'il existe une technologie ou logiciel mises à jour sur notre produit.

WARNING

1. Lisez attentivement et comprenez tout l'ASSEMBLAGE ET OPÉRATION INSTRUCTIONS avant l'utilisation.
2. Non-respect des règles de sécurité et autres mesures de sécurité de base précautions peut résultat en termes personnels sérieux blessure.

Spécification

Modèle : LD-8207 / LD-8207 A / LD-8207 B. Une alimentation 18 V-21 V est acceptable. Nos outils sont compatibles avec les batteries Makita.

Modèle	Avec ou sans batterie	Type de prise	Pouvoir	Chargeur
				Saisir	Sortir
LD-8207	Non	Sans	18,5 V CC	Sans
LD-8207A	Oui	NOUS	18,5 V 2,0 Ah	CA 100-240 V 50/60 Hz	CC 21 V, 2
LD-8207B	Oui	UE	18,5 V 2,0 Ah	CA 220-240 V 50/60 Hz	CC 21 V, 2

Le produit présente les caractéristiques suivantes

Photo pour référence

Injection d'huile stable

L'échappement stable assure une injection d'huile en douceur

Forte pression

Pression d'injection d'huile élevée, équilibrage continu, rapide et efficace

Soyez facile à transporter

Livré avec la voiture, permet d'économiser du temps et des efforts, et est pratique et rapide

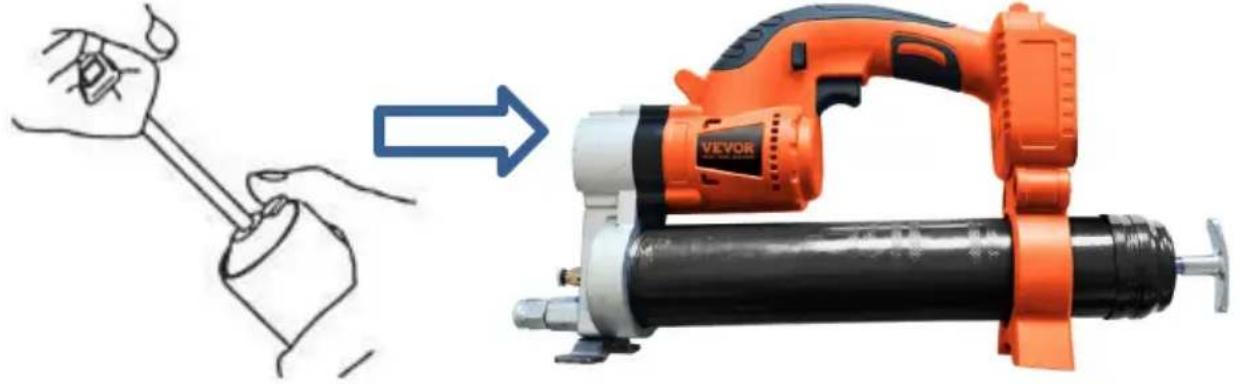

Utilisation flexible et

efficace

Il peut être injecté dans n'importe quelle partie de la buse peut être étendu huile en place

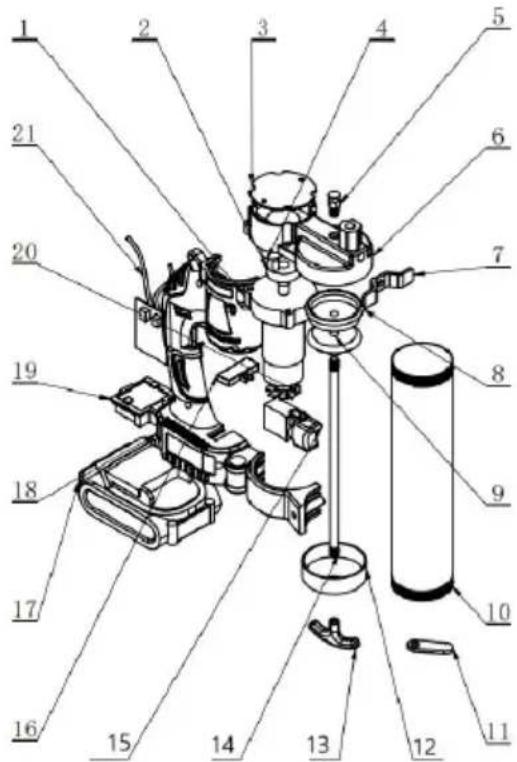

SN	Numéro de pièce	Qté	SN	Numéro de pièce	Qté
1	Boîte de vitesse	1	12	Couvercle de cylindre d'huile	1
2	Roue à essieu excentrique	1	13	Poignée en aluminium	1
3	Couvercle du corps de la pompe	1	14	tige de traction	1
4	Manchon de tige de noya excentrique	1	15	bouton de commutation	1
5	soupape d'échappement	1	16	Composants de la ca	1
6	Corps de pompe en aluminium	1	17	Pack de batteries au lithium	1
7	Support pour les pieds	1	18	Coquille - Gauche	1
8	piston en caoutchouc	1	19	Interface du boîtier batterie	1
9	Composants fixes	1	20	machines électriques	1
10	cylindre de stockage d'huile	1	21	Tableau de contrôle	1
11	Carte d'assurance	1

Avant d'utiliser la méthode d'inspection, vérifiez si la lampe de travail s'allume Lorsque le produit est branché sur batterie, l'appareil fonctionne-t-il normalement ?

Instructions pour l'utilisation des boules de beurre

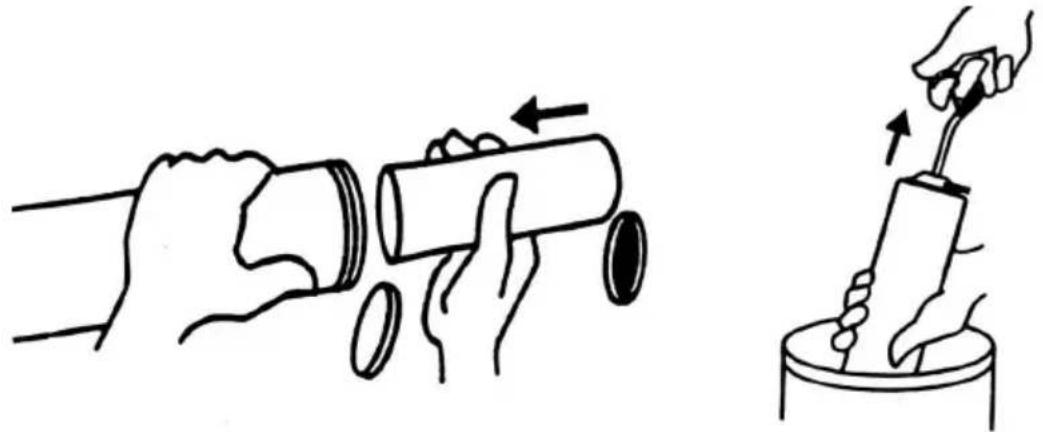

Étape 1. Tirez la poignée de la tige du piston vers l'arrière et remplissez le can de graisse.

Options de remplissage de graisse :

1) Chargement de la cartouche : retirez le capuchon en plastique de la cartouché et insérez l'extrémité ouverte de la cartouche dans le canon du pistolet à graisse jusqu'à ce que le bord de l'extrémité de la languette de traction rencontre le bon du canon.

2) Remplissage par aspiration : Insérez l'extrémité ouverte du barillet d'environ 2 pouces dans le récipient à graisse. Tirez lentement sur la poignée de la tige du piston pour aspirer la graisse dans le barillet vide tout en poussant le barillet plus profondément dans la graisse jusqu'à ce que la tige du piston soit complètement déployée. La surface extérieure peut être très graisseuse et doit être nettoyée par mesure de sécurité.

Étape 2 : Remontez le canon dans le pistolet à graisse. Activez le loquet de sécurité et repoussez la tige de poussée dans le canon.

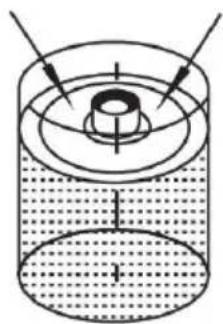

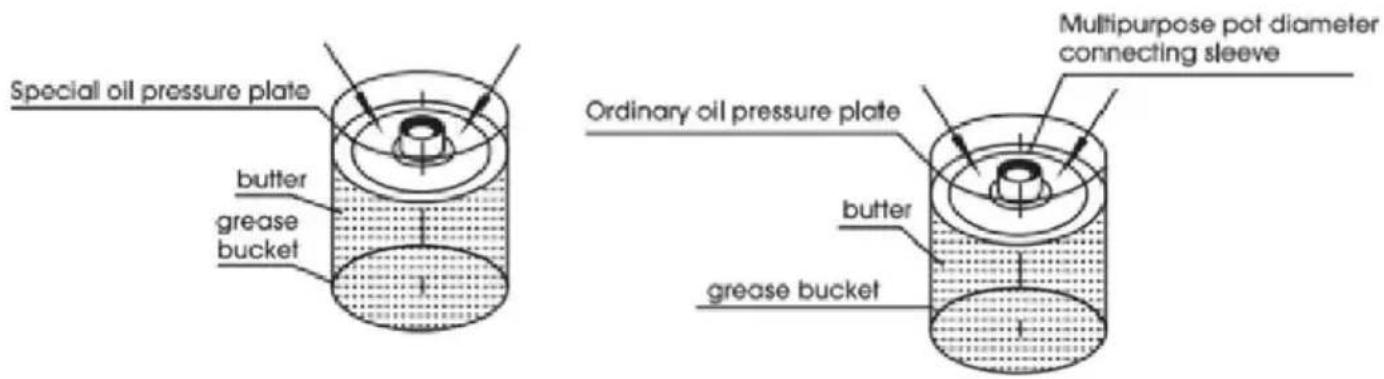

Méthode d'utilisation du carter sous pression d'huile

Méthode d'utilisation d'un manchon de raccordement à diamètre variable polyvalent : Utilisez -le avec Ventouses à huile ordinaires de différents diamètres. Pompe à graisse double usage à batterie au lithium. Il n'est pas nécessaire d'utiliser un bac d'aspiration d'huile spécial .

La méthode d'utilisation pour briser et remplir l'huile, comme indiqué sur la figure Tournez le canon du pistolet dans la direction spécialement plaque d'aspiration d'huile équipée (lorsque la plaque d'aspiration d'huile attend l'aspiration d'huile, veuillez d'abord y mettre le seau à beurre). Évacuez l'air jusqu'à ce que le beau soit plein et que l'effet d'aspiration d'huile soit meilleur au niveau de l'orifice fileté de la plaque d'aspiration d'huile. Si le plateau d'aspiration d'huile n'est pas pressé pour évacuer l'air à l'intérieur du seau, l'air à l'intérieur le tube augmenter pendant l'aspiration d'huile, ce qui n'est pas dû à une mauvaise aspiration du

produit ; il est conseillé aux consommateurs qui achètent ce produit d' en être conscients

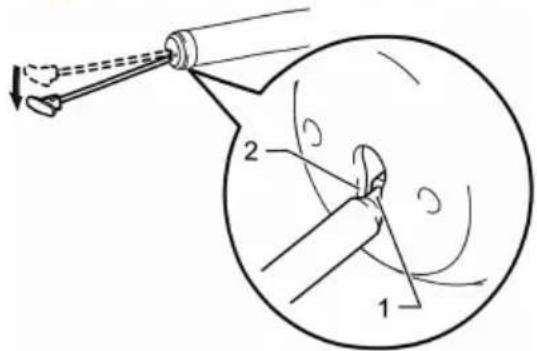

3. Poignée de tige

3) Tirez sur la poignée de la tige lors de l'installation de la graisse dans le can

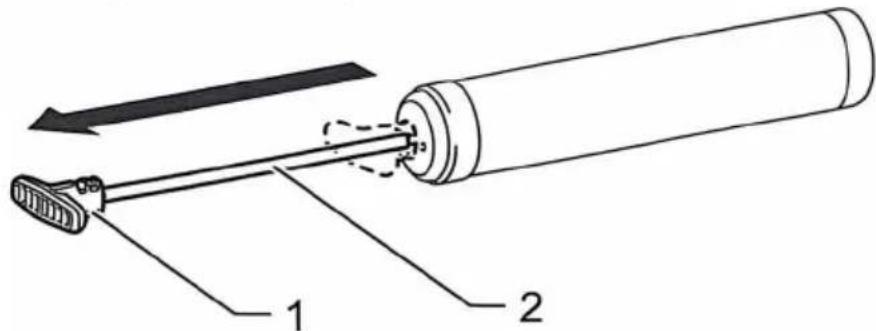

1. Poignée de tige 2. Tige

4) Pour verrouiller la poignée de la tige complètement tirée, tirez sur la poignée de la tige jusqu'à ce que la rainure sur la tige soit visible, puis accrochez la rainure sur la fente. Pour déverrouiller la poignée de la tige. décrocher la rainure pour que la tige avance.

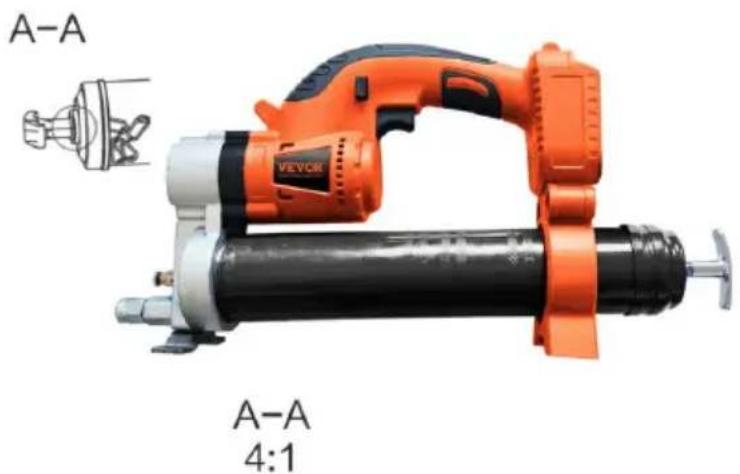

Comme le montre la figure :

Après avoir tiré la fermeture éclair jusqu'en bas et l'avoir fixée fermement, faites-le pivoter sur la tête du pistolet, relâchez le fermeture éclair et remettez-la dans le seau, puis utilisez un aimant pour le fixer Au-dessus du couvercle arrière, vous pouvez facilement appliquer de l'huile.

3) Lorsque le bouton tourne à gauche, cliquez sur l'interrupteur clé, 1 Le voyant lumineux s'affiche en grande position, les outils peuvent tirer de la graisse rapidement en continu, 2 Le voyant lumineux s'affiche en petite position, les outils peuvent tirer de la graisse lentement en continu.

4) Lorsque la clé de l'interrupteur tourne à droite, cliquez sur l'interrupteur clé, 1. lorsque le voyant lumineux dans le coin inférieur gauche est fermé, les outils peuvent tirer de la graisse rapidement et en continu, 2. lorsque le voyant lumineux dans le coin inférieur gauche est ouvert, les outils peuvent tirer de la graisse discontinu,

Méthode d'utilisation de la batterie

Sécurité électrique :

⑥ La méthode de charge de la batterie doit être connue : La fiche de l'outil à batterie au lithium doit correspondre à la prise. Veuillez ne pas modifier la fiche ne connectez pas les outils électriques à la terre. fils à n'importe quelle prise de transformateur utilisés ensemble. Utilisation de prises non modifiées et des prises adaptées peuvent réduire le risque de choc électrique.

⑦ La méthode de charge de la batterie doit être connue : La fiche de l'outil à batterie au lithium doit correspondre à la prise. Veuillez ne pas modifier la fiche ne connectez pas les outils électriques à la terre. fils à n'importe quelle prise de transformateur utilisés ensemble. Utilisation de prises non modifiées et des prises adaptées peuvent réduire le risque de choc électrique .

⑧ lithium -ion ne doivent pas être exposés à la pluie. Ne les placez pas dans un endroit humide. environnement ; l'eau doit s'écouler dans l'outil électrique Augmentera la risque de choc électrique.

⑨ Lors de la charge, il est strictement interdit de placer la batterie à proximité d'matériaux inflammables, explosifs ou corrosifs. d'une circonférence de 15 mètres. Aucun débris ne doit être placé à l'intérieur et il est déconseillé de charger plusieurs batteries. pour éviter la surcharge du circuit. Utilisé pour provoquer un échauffement du fil.

10 Il est strictement interdit de charger des batteries sur des objets en bois, en plastique ou autres.

Photo pour référence

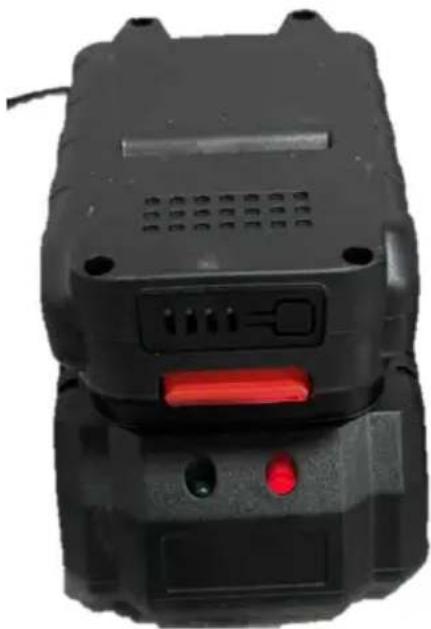

Pour charger la batterie, alignez la fente du batterie avec la fente du chargeur et la glissière en place.

Le voyant de la batterie doit passer de du au rouge lorsque la batterie est en charge. Lorsque le voyant est devenu vert la batteri doit être complètement chargée.

AVERTISSEMENT : Laissez la batterie refroidir avant de la charger si elle est chaude après une utilisation continue.

Méthode de chargement :

Avant d'utiliser le pistolet à graisse au lithium, veuillez charger la batterie selon la méthode suivante

⑥ insérez la fiche d'alimentation du chargeur de batterie dans une source de tension alternative appropriée et l'indicateur de charge la lumière deviendra verte.

⑦ Insérez la fiche CC du chargeur dans la prise CC du boîtier de batterie.

⑧ Une fois connecté à l'alimentation, le voyant du chargeur devient rouge et la charge commence. processus de charge, le voyant lumineux restera stable et le voyant rouge restera allumé.

⑨ Lorsque le voyant du chargeur passe du rouge au vert, cela indique que le cycle de charge est terminé.

⑩ Après la charge, veuillez débrancher la fiche d'alimentation du chargeur de la prise d'alimentation.

Attention:

Le chargeur de batterie sert uniquement à recharger le boîtier de batterie d'origine. Ne l'utilisez pas à d'autres fins. avec ça batteries d'autres fabricants, lorsqu'il s'agit de nouveaux produits. Lors du chargement du boîtier de batterie, se peut qu'il ne être complètement chargée. Veuillez la décharger complètement et la charger plusieurs fois avant de la recharger. Si vous chargez une batterie rechargeable Si la batterie vient d'être utilisée ou a été exposée à la lumière directe du soleil ou à la chaleur pendant une longue période, le voyant de charg peut être utilisé. Il s'allumera et deviendra vert. Veuillez patienter un instant, ca la batterie commencera à se charger une fois refroidie.

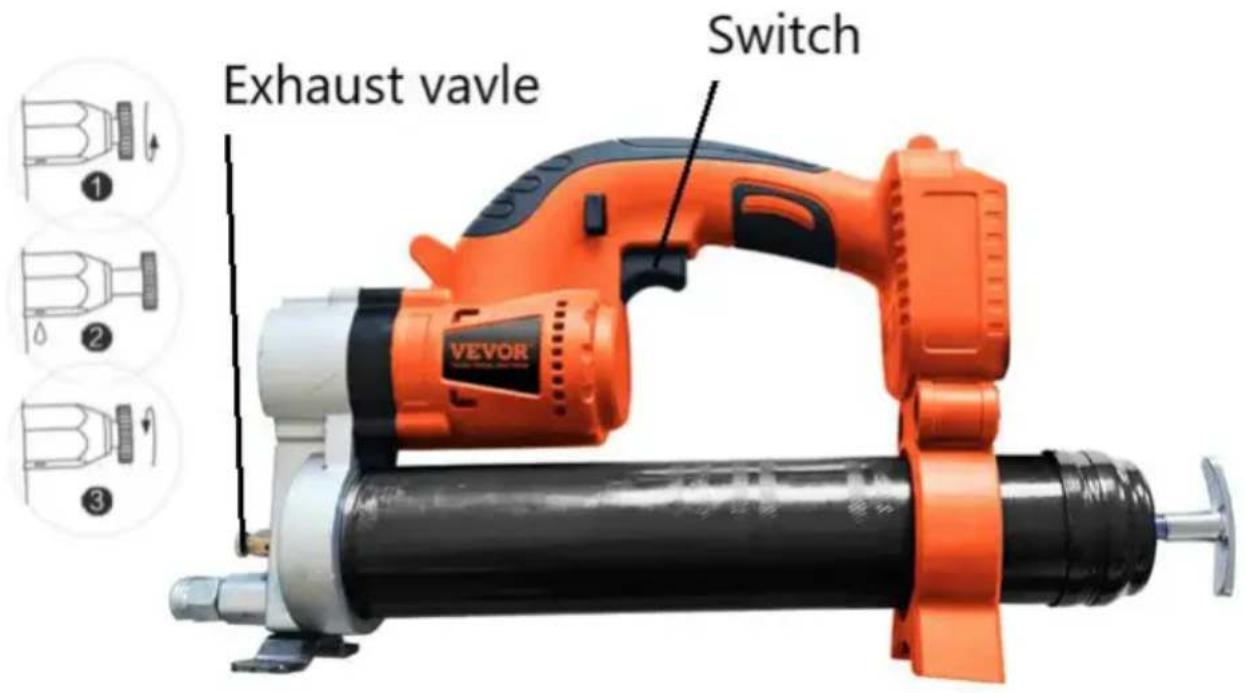

Exhaust vavle Switch

Problèmes qui surviendront pendant le processus de huilage et les solutions

1. Problème : Le pistolet à beurre fonctionne normalement pendant l'utilisation, mais il n'y a pas de beurre qui sort de la buse de sortie d'huile.Raison : Cela être dû au phénomène de l'air étant aspiré par le tuyau pendant le processus d'aspiration de l'huile, empêchant le beurre d'être évacué normalement ou vérifier si la chaîne de queue est coincée

2. Problème : Le moteur ralentit . Raison : Blocage du circuit d'huile, batterie déchargée.

Appuyez sur l'interrupteur pour accéder au schéma d'échappement et de décharge d'huile

Méthode de fonctionnement de l'échappement d'air, comme indiqué sur la figure : Ouvrez la soupape d'échappement comme indiqué sur la figure 9, faites tourner la soupape d'échappement deux fois, appuyez sur l'interrupteur principal jusqu'à ce que la soupape d'échappement libère de l'air et une petite quantité de graisse puis elle peut être utilisé normalement. Si l'huile ne peut toujours pas être évacuée normalement, répétez cette méthode d'opération pour assurer une évacuation normale.

Paramètres du produit du pistolet à graisse électrique à double usage au lithium 18,5 V

Modèle : LD-8207, LD-8207A / LD-8207B

Combien de tuyaux d'huile peuvent être remplis dans des conditions de charge nulle : Avec une buse plate et un tuyau, on peut remplir six tubes. Combien d' tubes d'huile peuvent être remplis sous une charge de 800 PSI ? avec un tuyau et une buse plate, quatre tuyaux peuvent être remplis.

Modèle de moteur : LY4815A

Tension de la batterie : 18,5 V

de service maximale : 6 000 PSI -8 000 PSI

Débit d'huile par batterie : 3200 g avec tuyau et buse plate + Débit d'huile par minute : 110 g-130 g

Rendement total d'huile des deux batteries : 6400 g

Durée de vie du moteur : plus de 140 heures

Temps nécessaire pour charger complètement la batterie : environ 1,5 h

Sortie de charge de batterie : 21 V

Pression maximale du tuyau : 80 00 PSI

Entrée de charge de la batterie : 100\~240 V/50 Hz pour la version américaine, 220 \~240 V/50 Hz pour la version européenne

Matériau du produit : Acier allié

Température de fonctionnement : -20 °C \~ 50 °C

Courant de fonctionnement : 4A-24A

1、Entretien quotidien

1 ) Après chaque utilisation du pistolet à huile, essuyez la coque extérieure et placez-la dans la boîte à outils pour un stockage approprié
2 ) Lorsque vous ne l'utilisez pas pendant une longue période, vidangez complètement la graisse à l'intérieur du canon transparent du pistolet.

2、Précautions

1. Les non-professionnels ne doivent pas démonter ni réparer l'hôte. En cas de problème de qualité nécessitant une réparation, veuillez contacter le revendeur et le service de réparation du fabricant.
2. Lorsque vous utilisez le produit, veuillez le manipuler avec précaution et ne le jetez pas en l'air.

③ Utilisez le type de graisse spécifié conformément aux spécifications du produi
④ Veuillez porter un équipement de protection professionnel avant d'utiliser ce produit sur les chantiers de construction et les sites d'exploitation
⑤ Veuillez ne pas diriger le pistolet à huile vers le visage de la personne pence le fonctionnement pour un fonctionnement en toute sécurité

1. Après utilisation du produit, veuillez retirer la batterie au lithium. Celle-ci doit être rechargée toutes les 3 heures. jours, et les accessoires du produit ainsi que le fonctionnement du corps doivent être vérifiés régulièrement.

2. Conditions de stockage du produit : aéré et sec, stockage indépendant, non mélangé avec d'autres produits.

⑧ Ne laissez pas tomber ou ne heurtez pas la batterie et tenez-la à l'écart des sources d'incendie.
⑨ Vérifiez régulièrement le tuyau et ne le pliez pas excessivement pendant l'utilisation.

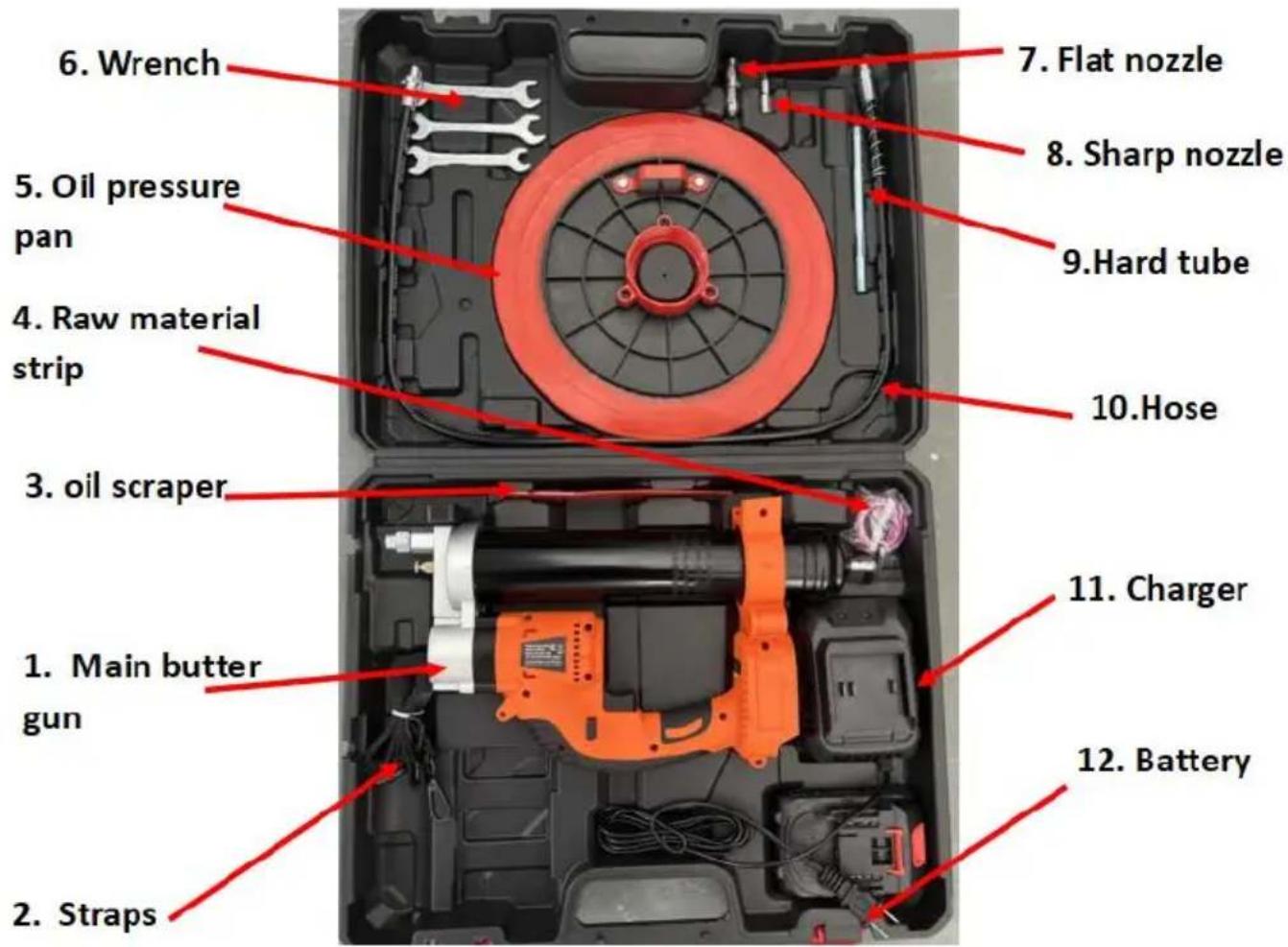

Introduction aux outils auxiliaires du produit

(Seuls les produits haut de gamme incluent tous les accessoires)

1. Pistolet à beurre principal 2. Sangles 3. Grattoir à huile,
2. Bande de matière première 5. carter de pression d'huile 6. Clé
3. buse plate 8. Buse pointue . 9 Tube dur ,
   10, Tuyau 11, Chargeur r 12. Batterie ,

Comparaison des avantages entre pistolets à beurre électriques et manuels armes en un an

Projet : excavatrice de 20 tonnes

Électrique	Manuel
1 Heures de travail et temps perd 8 minutes/jour*219 jours=29 heures*180 yuans/heure=5220 yuans/an	25 minutes/jour*219 jours=91 heures*180 yuans/heure=16400 yuans/an
2 Consommation de carburant : 2 900 grammes/jour x 219 jours = 1 kilogrammes = 13 barils x 200 yuan = 2 180 yuans/an	500 grammes/jour*219 jours=109 kilogrammes=7 barils*200 yuans=1400 yuans/an
3 Entretien de la machine + frais de réparation + frais de perte de travail4 essieux * 2000 yuans/essieu = 80 yuans/2 ans (frais de réparation) 240 yuans/jour * 4 jours = 9600 yuans/2 ans (frais de perte de travail) Total 13600 yuans/an	4 essieux * 2000 yuans/essieu = 8000 yuans/an (frais de réparation) 2400 yuans/jour * 4 jours = 9600 yuans/an (frais de perte de travail) Total : 27200 yuans/an
4 Prix d'achat électrique : 1000 yuans/unité = 500 yuans (2 an par unité)	150 yuans * 2 = 300 yuans (2 pièc par an)
Total : 5220+2180+13600+500=21500 yuans/an	Total : 16 400 + 1 400 + 27 200 300 = 45 300 yuans/an
Différence de prix totale : 45 300-21 500 = 23 800 yuans/an

Comparaison des avantages entre les pistolets à graisse électriques et graisse manuelle armes à feu.

	Avertissement - Pour réduire le risque de blessure, l'utilisateur lire attentivement le manuel d'instructions
	Porter une protection pour la tête

Informations FCC :

ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser l'équipement !

Cet appareil est conforme à la partie 15 de la réglementation FCC. Son utilisation est soumise aux deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles.
2) Ce produit doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

AVERTISSEMENT : Les changements ou modifications apportés à ce produit non expressément approuvés par le tiers responsable de la conformité pourrait annuler l'autorisation de l'utilisateur à utiliser le produit.

Remarque : Ce produit a été testé et déclaré conforme aux limites imposées au appareils numériques de classe B, conformément à la partie 15 de la réglementation FCC. Ces limites visent à assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Ce produit génère, utilise et peut émettre des radiofréquences. S'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio. Cependant, rien ne garantit l'absence d'interférences dans une installation particulière. Si ce produit provoque des interférences nuisibles à la réception radio ou télévision, qui peut être déterminé en éteignant et en rallumant le produit, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes.

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre le produit et le récepteur.
• Branchez le produit sur une prise d'un circuit différent de celui sur lequel le récepteur est branché.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

ÉLIMINATION CORRECTE

Ce produit est soumis aux dispositions de la directive européenne 2012/19/UE. Le symbole représentant une poubelle barrée indique que le produit doit faire l'objet d'une collecte sélective dans l'Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits ainsi marqués ne doivent pas être jetés avec les ordures ménagères, mais doivent être déposés dans un centre de collecte. point de collecte pour le recyclage des appareils électriques et électroniques.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTWOOD NSW 2122, Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
