MANUALE UTENTE LD-8207 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

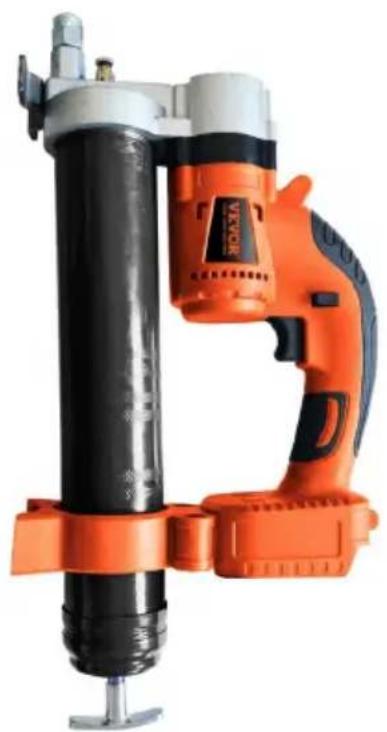

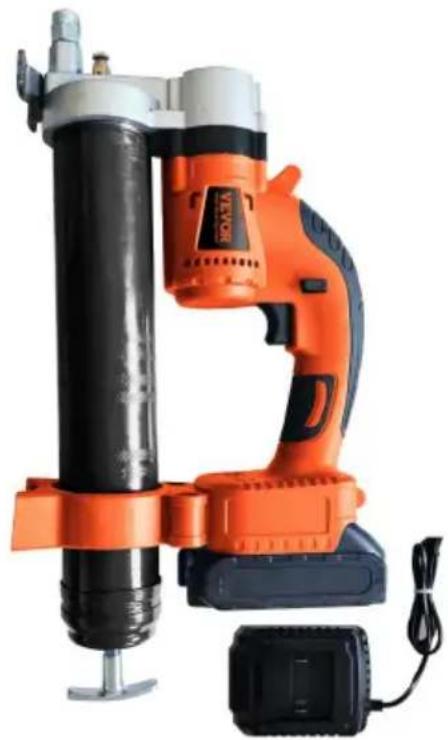

PISTOLA PER GRASSO SENZA FILI UTENTE MANUALE

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da noi rappresenta una stima dei risparmi che potresti ottenere acquistando determinati strumenti con noi rispetto ai grandi marchi top e non significa necessariamente copertina tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificare accuratamente

quando effettui un ordine con noi se sei effettivamente Risparmio Metà rispetto ai marchi più importanti.

Modello: LD-8207, LD-8207A / LD-8207B

Codice articolo: LD-8207

Avere prodotto domande? Bisogno tecnico supporto? Per favore Tatto gratuito A contatto noi:

Supporto tecnico e certificato di garanzia elettronica

Questo è l'originale istruzione, per favore leggi tutto manuale istruz accuratamente prima di operare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto de essere soggetto al prodotto tu ricevuto. Per favore perdonami noi che non lo faremo informarti di nuovo se ci sono tecnologie o software aggiornamenti

nostri prodotto.

WARNING

1. Leggere attentamente e comprendere tutto il MONTAGGIO E OPERAZIONE ISTRUZIONI prima di operare.
2. Mancato rispetto delle norme di sicurezza e di altre misure di sicurezza di base precauzioni Maggio risultato in caso di gravi problemi personali infortunio.

Specificazione

Modello : LD-8207 / LD-8207 A / LD-8207 B utilizzato 18V-21V è accettabile. E nostro utensile può essere abbinato alla batteria Makita

Modello	Con batteria o no	Tipo di spina	Energia	Caricabatterie
				Ingresso	Produzione
Codice articolo: LD-8207	NO	Senza	18,5 V CC	Senza
Modello LD-8207A	sì	NOI	18,5 V 2,0 Ah	AC100-240V 50/60Hz	DC21V,2 A
Modello LD-8207B	sì	Unione Europea	18,5 V 2,0 Ah	AC220-240V 50/60Hz	DC21V,2 A

Il prodotto ha le seguenti caratteristiche

Iniezione di olio stabile

Scarico stabile assicura un'iniezione di olio fluida

Forte pressione

Elevata pressione di iniezione dell'olio, bilanciamento continuo, rapido ed efficace

Essere facile da

trasportare

Viene fornito con l'auto, fa risparmiare tempo e fatica ed è comodo e veloce

Utilizzo flessibile ed efficiente

Può essere iniettato in qualsiasi parte dell'ugello che può essere esteso olio in posizione

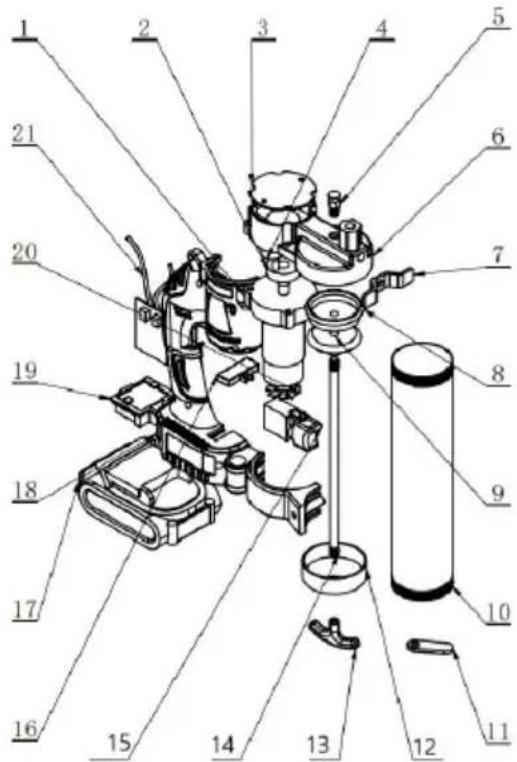

S N	Numero di parte	Quantità	S N	Numero di parte	Quantità
1	Cambio	1	12	Copertura del cilindro dell'olio	1
2	Ruota con asse eccentrico	1	13	Maniglia in alluminio	1
3	Coperchio corpo pompi	1	14	tirante	1
4	Manicotto eccentricodell'asta centrale	1	15	pulsante dicommutazione	1
5	Valvola di scarico	1	16	Componenti della cari	1
6	Corpo pompa in alluminio	1	17	Pacco batteria al litio	1
7	Supporto per il piede	1	18	Guscio - Sinistra	1
8	Pistone di gomma	1	19	Interfaccia della scatol della batteria	1
9	Componenti fissi	1	20	macchinario elettrico	1
10	Cilindro di stoccaggio dell'olio	1	21	Scheda di controllo	1
11	Tessera assicurativa	1

Prima di utilizzare il metodo di ispezione, verificare se la luce di lavoro si accende quando il prodotto è collegato a una batteria. In caso di assenza c carico , la macchina funziona normalmente

Istruzioni per l'uso delle palline di burro

fase 1. Tirare indietro la maniglia dell'asta dello stantuffo e riempire la canna di grasso.

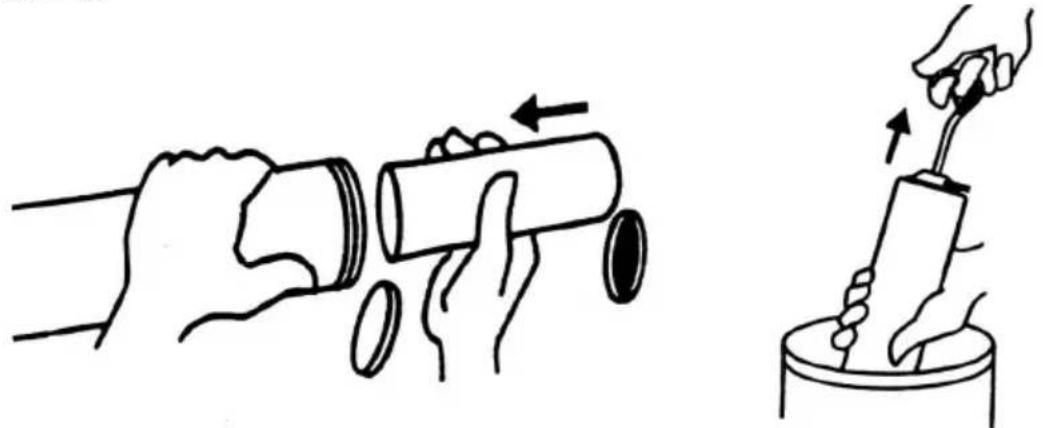

Opzioni di riempimento del grasso:

1) Caricamento della cartuccia: rimuovere il tappo di plastica dalla cartuccia e inserire l'estremità aperta della cartuccia nella canna della pistola per grasso finché il bordo dell'estremità con la linguetta di estrazione non tocca il bordo della canna.

2) Riempimento ad aspirazione: inserire l'estremità aperta del barile per circa 2" nel contenitore del grasso. Tirare lentamente la maniglia dell'asta dello stantuffo per aspirare il grasso nel barile vuoto, spingendo il barile più in profondità nel grasso fino a quando l'asta dello stantuffo non è completamente estesa. La superficie esterna potrebbe avere molto grasso attaccato e dovrebbe essere pulita per sicurezza.

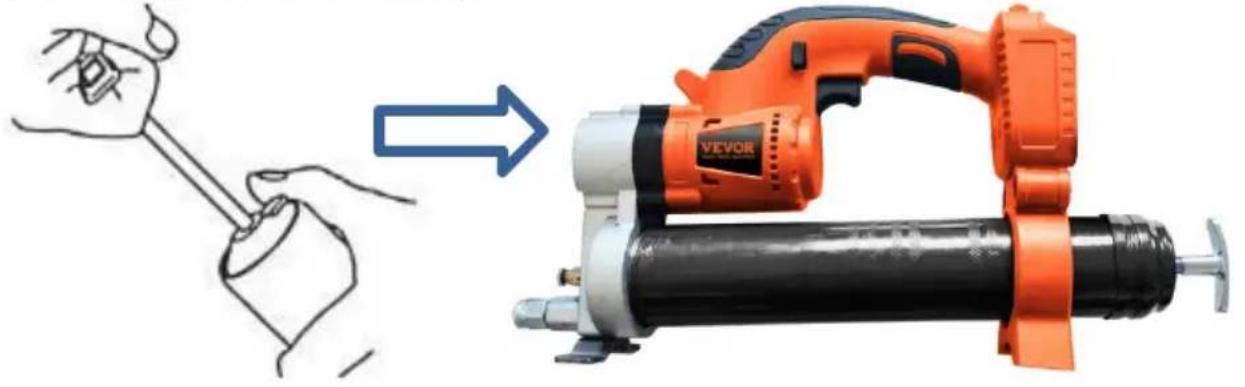

Fase 2 : Rimontare la canna nella pistola per grasso. Attivare la sicura e spinge l'asta di spinta nella canna.

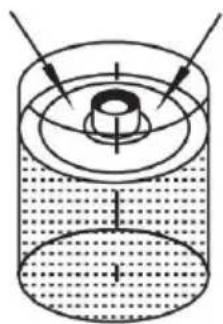

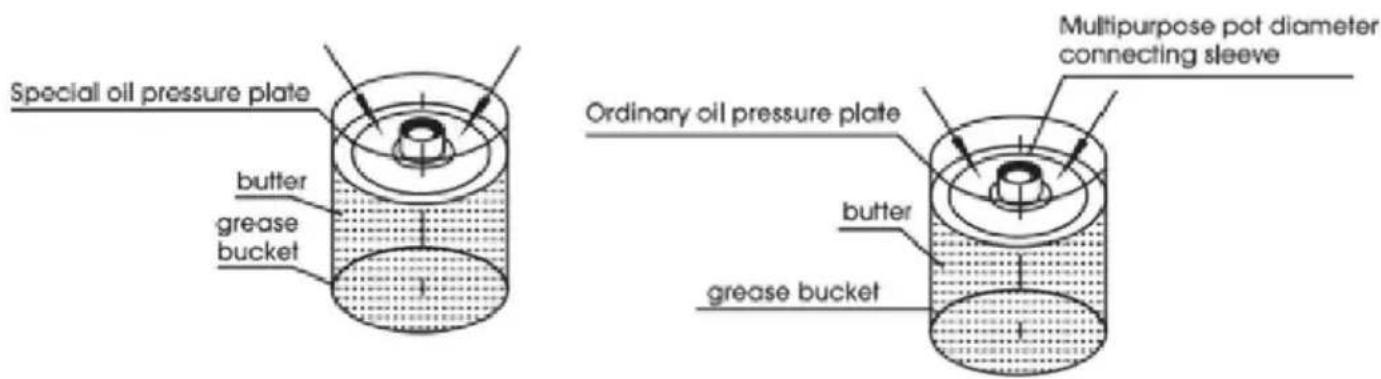

Metodo di utilizzo della coppa dell'olio a pressione

Metodo di utilizzo di un manicotto di collegamento multiuso a diametro variabile: utilizzarlo con ventose per olio ordinarie di diversi diametri. Pistola per grasso a doppio uso con batteria al litio (Non è necessario utilizzare una speciale vaschetta di aspirazione dell'olio).

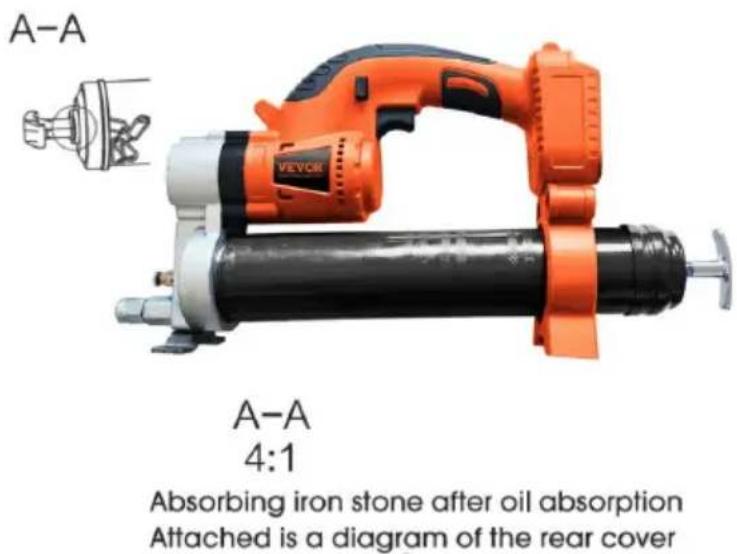

Il metodo di utilizzo per rompere e limatura dell'olio, come mostrato nella figura: ruotare la canna della pistola nella posizione appositamente Piastra di aspirazione dell'olio dotata di apposito supporto (quando la piastra di aspirazione dell'olio è in attesa dell'aspirazione dell'olio, prima di tutto posizionare il secchio del burro al suo interno . Evacuare l'aria fino a quando il burro è pieno e l'effet di aspirazione dell'olio è migliore nella porta filettata della piastra di aspirazione dell'olio. Se il vassoio di aspirazione dell'olio non viene premuto per scaricare l'aria all'interno del secchio, l'aria all'interno il tubo aumenterà durante

l'aspirazione dell'olio, il che non è dovuto alla scarsa aspirazione del prodotto ; s consiglia ai consumatori che acquistano questo prodotto di esserne consapevoli

3. Manico dell'asta

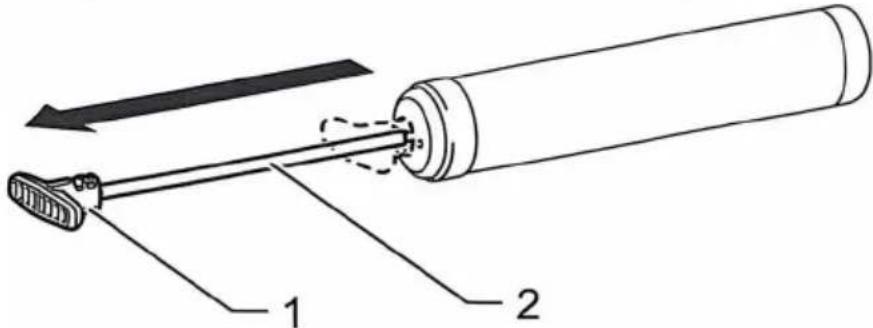

7) Tirare la maniglia dell'asta quando si installa il grasso nella canna.

1. Manico dell'asta 2. Asta

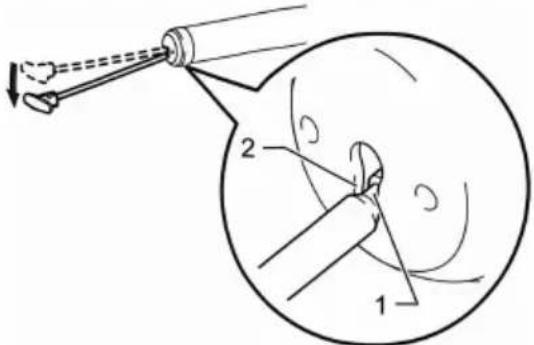

8) Per bloccare la maniglia dell'asta completamente estratta, tirare la maniglia dell'asta fino a quando non si vede la scanalatura sull'asta, quindi agganciare la scanalatura sulla fessura. Per sbloccare la maniglia dell'asta. sganciare la scanalatura in modo che l'asta si muova in avanti.

Come mostrato nella figura: Dopo aver tirato la cerniera verso il basso e averla fissata saldamente, ruotarlo sulla testa della pistola, rilasciare il cerniera e rimettila nel secchio, quindi usa un magnete per fissarlo Sopra la cover posteriore, puoi facilmente applicare l'olio.

Per caricare la batteria, allineare lo s del batteria con lo slot del caricabatterie e far scorrere al suo posto.

La spia della batteria dovrebbe spegnersi da verde a rosso quando la batteria è in carica Quando la spia luminosa diventa verde la batteria dovrebbe essere completamente carica.

ATTENZIONE: sela batteria risulta calda dopo un uso continuo, lasciarla raffreddare prima di caricarla.

Metodo di ricarica:

Prima di utilizzare la pistola per grasso al litio, caricare la batteria secondo il seguente metodo

⑯ inserire la spina di alimentazione del caricabatteria in una fonte di tensione C, appropriata e l'indicatore di carica la luce diventerà verde.
⑰ Inserire la spina CC del caricabatterie nella presa CC del vano batteria.
18 Quando è collegato all'alimentazione, la spia del caricabatterie diventerà rossa e la carica avrà inizio. Durante la processo di ricarica, la spia luminosa rimarrà stabile e la luce rossa rimarrà accesa.
19 Quando la spia luminosa del caricabatteria passa da rossa a verde, significa che il ciclo di carica è completato.
20 Dopo la ricarica, scollegare la spina del caricabatterie dalla presa di corrente.

Attenzione:

Il caricabatteria è utilizzato solo per caricare la batteria originale di fabbrica. Non utilizzarlo per altri scopi o per caricare con esso batterie di altri produttori, quando si tratta di nuovi prodotti. Durante la carica della custodia della batteria, potrebbe non essere completamente carica. Scaricarla completamente e caricarla più volte prima di caricarla. Se si carica una batteria ricaricabile ba t te che è stata appena utilizzata o è stata esposta alla luce solare diretta o al calor per un lungo periodo, la spia di carica può essere utilizzata. Si accenderà e diventerà verde. Attendere un po', poiché la batteria inizierà a caricarsi una volta raffreddata.

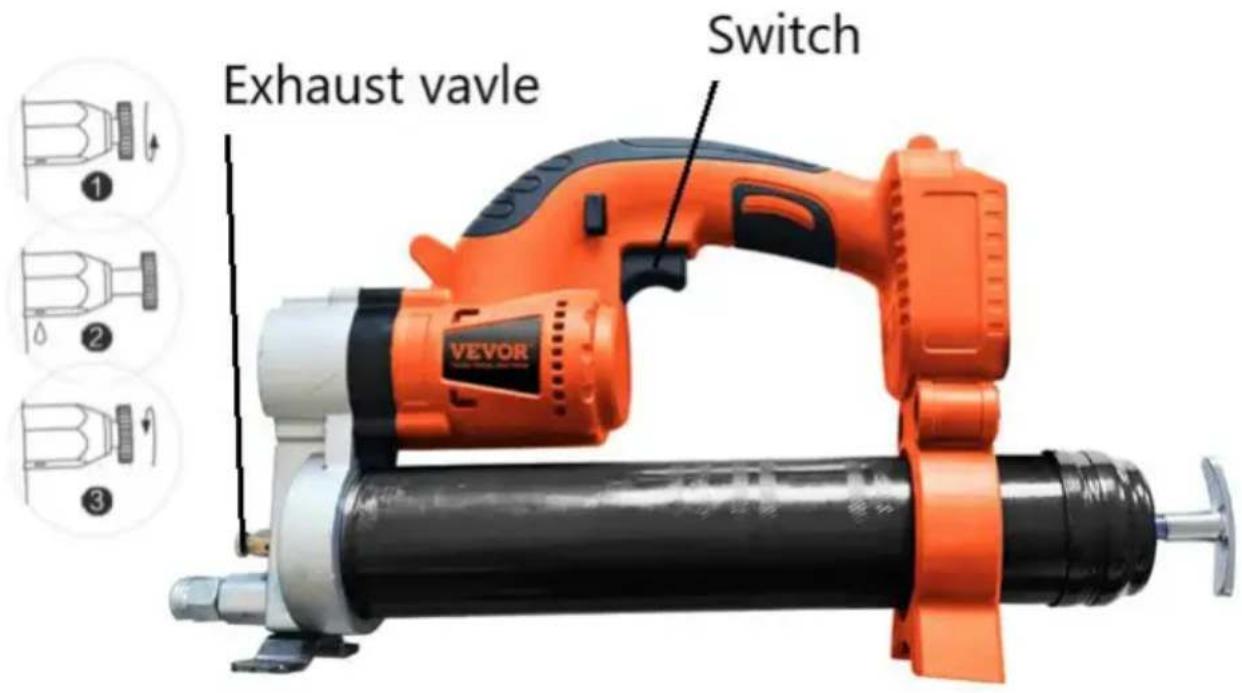

Exhaust vavle Switch

Problemi che si verificano durante il processo di oliatura e le soluzioni

1. Problema: la pistola per burro funziona normalmente durante l'uso, ma non esce burro dall'ugello di uscita dell'olio. Motivo: Potrebbe essere dovuto al fenomeno dell'aria che è aspirato dal tubo durante il processo di aspirazione dell'olio, impedendo al burro di fuoriuscire normalmente o controllare se la catena di coda è bloccata
2. Problema: la velocità del motore rallenta . Motivo: blocco del circuito dell'olio, potenza della batteria insufficiente

Premere l'interruttore per visualizzare lo schema di scarico e scarico dell'olio

Metodo di funzionamento dello scarico dell'aria, come mostrato nella figura : aprire la valvola di scarico come mostrato nella figura 9, ruotare due volte la valvola di scarico , premere l'interruttore principale finché la valvola di scarico non rilascia aria e una piccola quantità di grasso, quindi può essere utilizzato normalmente . Se l' olio non può ancora essere scaricato normalmente, ripetere questa operazione per garantire uno scarico normale .

Parametri del prodotto della pistola elettrica per grasso a doppio scopo a litio da 18,5 V

Modello: LD-8207, LD-8207A / LD-8207B

Quanti tubi di olio possono essere riempiti in condizioni di vuoto: con un ugello piatto e un tubo flessibile, si possono riempire sei tubi. Quanti tubi di olio si possono riempire con un carico di 800 P SI: con un tubo flessibile e un ugello piatto si possono riempire quattro tubi.

Modello motore: LY4815A

Tensione della batteria: 18,5 V

Pressione massima di esercizio: 6000 PSI -8 0 00 PSI

Portata olio per batteria: 3200 g con tubo flessibile e ugello piatto + Portata olio minuto: 110 g-130 g

Produzione totale di olio da due batterie: 6400 g

Durata del motore: oltre 140 ore

Tempo necessario per caricare completamente la batteria: circa 1,5 ore

Uscita di carica della batteria: 21V

Pressione massima del tubo: 80 00 PSI

Ingresso carica batteria: 100\~240 V/50Hz per la versione USA, 220 \~240 V/50Hz per la versione UE

Materiale del prodotto: acciaio legato

Temperatura di lavoro: -20 °C \~50 °C

Corrente di lavoro: 4A-24A

1、Manutenzione giornaliera

1 ) Dopo ogni utilizzo della pistola per olio, pulire la calotta esterna e riporla nel cassetta degli attrezzi per una corretta conservazione
2) Quando non si utilizza l'arma per un lungo periodo, far scolare completamenti il grasso presente all'interno della canna trasparente della pistola.

2. Precauzioni

①Non professionisti, si prega di non smontare o riparare l'host. Se ci sono problemi di qualità che richiedono una riparazione, si prega di contattare il rivenditore e il personale addetto alle riparazioni del produttore.
② Quando si utilizza il prodotto, maneggiarlo con cura e non lanciarlo in alto a piacimento.
③ Utilizzare il tipo di grasso specificato in base alle specifiche del prodotto.
④ Si prega di indossare dispositivi di protezione professionale prima di utilizzare questo prodotto nei cantieri edili e nei siti operativi
⑤ Per un funzionamento sicuro, non puntare la pistola per olio verso il viso de persona durante il funzionamento.
⑥ Dopo che il prodotto non è in uso, rimuovere la batteria al litio. La batteria litio deve essere caricata ogni 3 giorni, e gli accessori del prodotto e il funzionamento della carrozzeria devono essere controllati regolarmente.
⑦ Condizioni di conservazione del prodotto: ventilato e asciutto, stoccaggio indipendente, non miscelato con altri prodotti.
⑧ Non far cadere o urtare la batteria e tenerla lontano da fonti di calore.
⑨ Controllare regolarmente il tubo flessibile e non piegarlo eccessivamente durante l'uso.

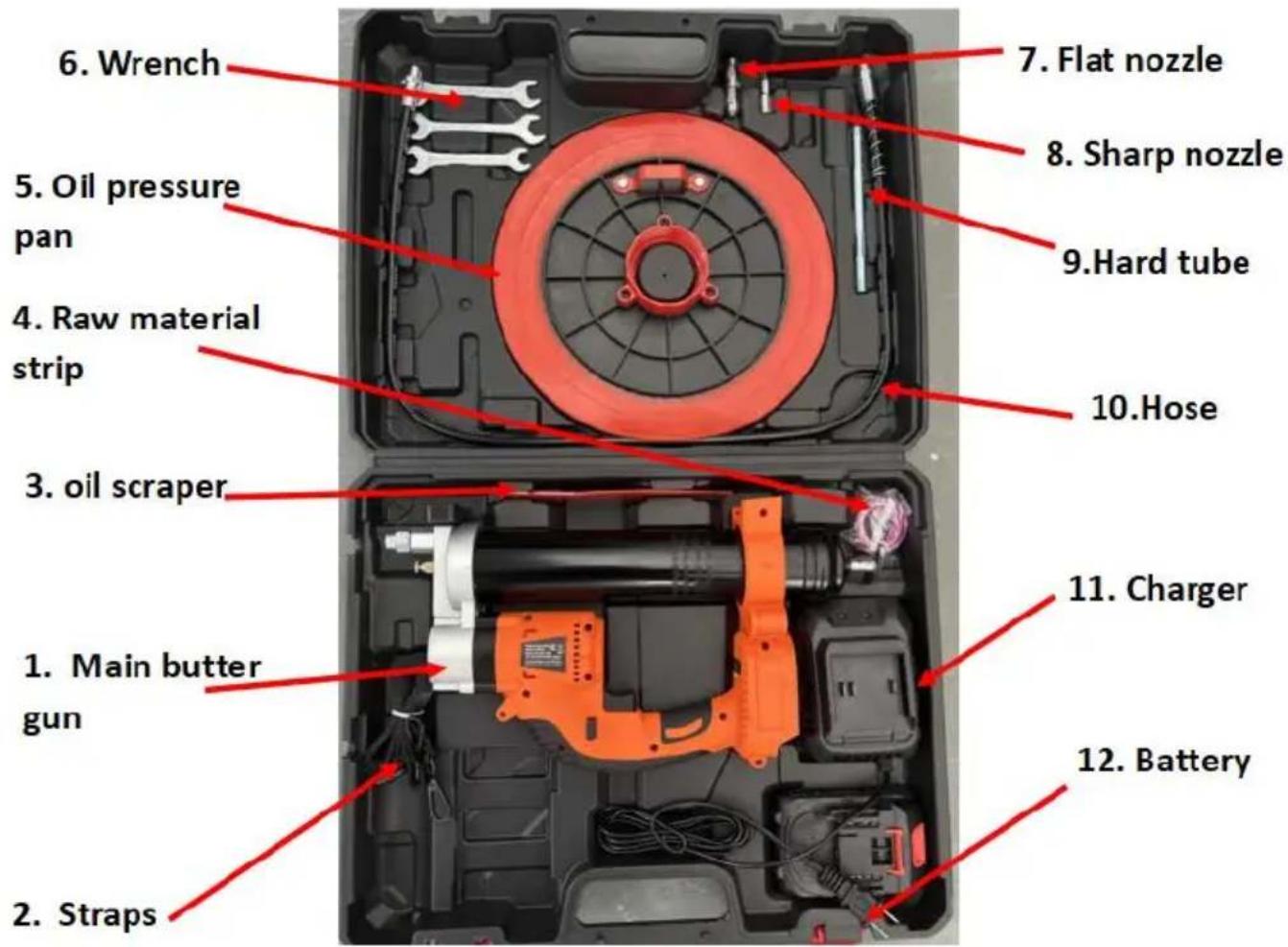

Introduzione agli strumenti ausiliari del prodotto

(Solo i prodotti di alta gamma includono tutti gli accessori)

1. Pistola per burro principale 2. Cinghie 3. Raschietto dell'olio,
2. Striscia di materia prima 5. coppa dell'olio 6. Chiave inglese
3. ugello lat 8. Ugello affilato . 9 Tubo rigido ,
   10, Tubo flessibile 11, Carica r 12. Batteria ,

Confronto dei benefici tra pistole per burro elettriche e burro manuale armi in un anno

Progetto: escavatore da 20 tonnellate

Elettrico	Manuale
1 Ore di lavoro e tempo perso:8 minuti/giorno*219 giorni=29 ore*180 yuan/ora=5220 yuan/anno	25 minuti/giorno*219 giorni=91 ore*180yuan/ora=16400 yuan/anno
2 Consumo di carburante: 2900 grammi/giorno*219 giorni=197 chilogrammi=13 barili*200 yuan=2180 yuan/anno	500 grammi/giorno*219 giorni=109 chilogrammi=7 barili*200 yuan=1400 yuan/anno
3 Manutenzione della macchina + costi di riparazione + costi di perdita di lavoro4 assi * 2000 yuan / asse = 8000 / 2 anni (costo di riparazione) 2400 yuan / giorno * 4 giorni = 9600 yua 2 anni (tariffa per perdita di lavoro)Totale: 13600 yuan / anno	4 assi * 2000 yuan/asse = 8000 yuan/anno (costo di riparazione)2400 yuan/giorno * 4 giorni = 9600 yuan/anno (perdita di lavoro) Totale: 27200 yuan/anno
4 Prezzo di acquisto elettrico:1000 yuan/unità=500 yuan (2 anni p unità)	150 yuan * 2=300 yuan (2 pezzi all'anno)
Totale:5220+2180+13600+500=21500yuan/anno	Totale:16400+1400+27200+300=45300yuan/anno
Differenza di prezzo totale: 45300-21500 = 23800 yuan/anno

Confronto dei vantaggi tra pistole per grasso elettriche e grasso manuale armi da fuoco.

	Attenzione - Per ridurre il rischio di lesioni, l'utente deve legge attentamente il manuale di istruzioni
	Indossare una protezione per la testa

Informazioni FCC:

ATTENZIONE : Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento i soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese quelle che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile della conformità potrebbe invalidare il diritto dell'utente a utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per un dispositivo digitale di Classe B ai sensi della Parte 15 delle Norme FCC. Quest limiti sono concepiti per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, che può essere determinato accendendo e spegnendo il prodotto, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato il ricevitore.
• Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
