INSTRUKCJA OBSŁUGI LD-8207 Vevor

Techniczny Wsparcie i certyfikat e-gwarancji

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane wyłącznie przez nas przedstawia szacunkowe oszczędności, jakie możesz uzyskać kupując określone narzędzia nami w porównaniu do głównych, najlepszych marek i niekoniecznie oznacza to okładka wszystkie kategorie narzędzi oferowanych przez nas. Przypominamy o sprawdzeniu ostrożnie gdy składasz u nas zamówienie, jeśli faktycznie Oszczędność Połowa w porównaniu z wiodącymi markami.

Modele: LD-8207, LD-8207A / LD-8207B

Zdjęcie w celach informacyjnych

POTRZEBOWAĆ POMOCY? KONTAKT NAS

Mieć produkt pytania? Potrzebować techniczny wsparcie? Proszę czuć bezpłatny Do kontakt nas:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginał instrukcja, proszę przeczytać wszystko podręcznik instrukcje

ostrożnie przed uruchomieniem. VEVOR zastrzega sobie prawo do jednoznacznej interpretacji naszej instrukcji obsługi. Wygląd produktu powinien podlegać

produkt ty otrzymane. Proszę wybaczyć nas, że nie będziemy

poinformuję cię ponownie jeśli istnieje jakaś technologia lub oprogramowanie Aktualizacje na naszym produkt.

WARNING

1. Przeczytaj uważnie i zrozum całą instrukcję MONTAŻU I DZIAŁANIE INSTRUKCJE przed użyciem.
2. Nieprzestrzeganie zasad bezpieczeństwa i innych podstawowych zasad bezpieczeństwa środki ostrożności móc wynik poważnie osobiście obrażenia.

Specyfikacja

Model : LD-8207 / LD-8207 A / LD-8207 B używany 18V-21V jest akceptowalny

A nasze narzędzia mogą być dopasowane do akumulatora Makita

Model	Z bateriączy bez	Typ wtyczki	Moc	Rumak
				Wejście	Wyjście
LD-8207	NIE	Bez	18,5 V prądu stałego	Bez
LD-8207A	Tak	NAS	18,5 V 2,0 Ah	Prąd zmienny 100-240 V 50/60 Hz	Prąd stały 21 V, 2 A
LD-8207B	Tak	UE	18,5 V 2,0 Ah	AC220-240V 50/60Hz	Prąd stały 21 V, 2 A

Produkt posiada następujące cechy

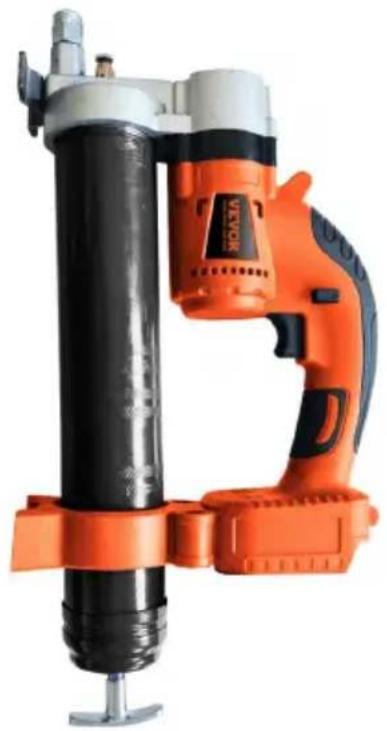

Zdjęcie w celach informacyjnych

Stabilny wtrysk oleju

Stabilny układ wydechowy zapewnia płynny wtrysk oleju

Silny nacisk

Wysokie ciśnienie wtrysku oleju, ciągła równowaga, szybkość i skuteczność

Bądź łatwy do noszenia

W zestawie z samochodem, oszczędza czas i wysiłek, a także jest wygodne i szybkie

Elastyczne i wydajne wykorzystanie

Można go wstrzykiwać do dowolnej części dyszy, można rozszerzyć olej na miejscu

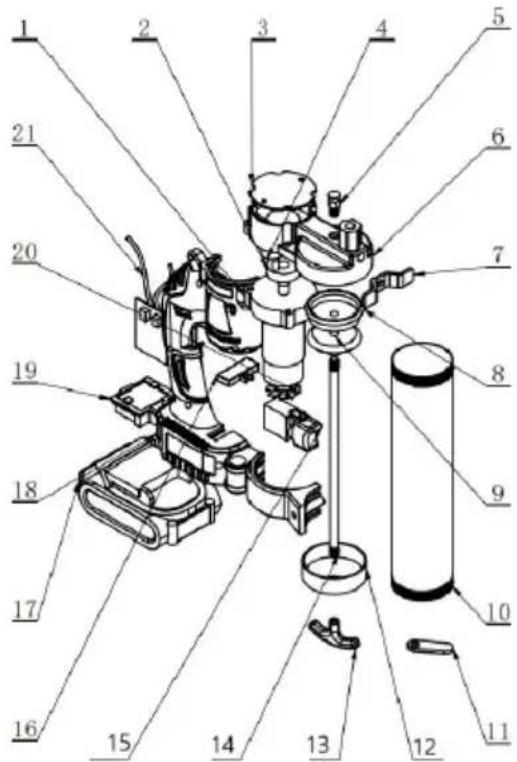

SN	Numer części	Ilość	SN	Numer części	Ilość
1	Skrzynia biegów	1	12	Pokrywa cylindra olejowego	1
2	Koło osi miśrodowej	1	13	Uchwyt aluminiowy	1
3	Pokrywa korpusu pompy	1	14	drażek poągowy	1
4	Tuleja pęta rdzenia mimośrodowego	1	15	przycisk przłącznika	1
5	Zawór wydechowy	1	16	Komponenty karty	1
6	Korpus pompy aluminiow	1	17	Zestaw baterii litowych	1
7	Podparcie stóp	1	18	Muszla - Lewa	1
8	Tok gumowy	1	19	Interfejs skrzynki akumulatorowej	1
9	Stałe komponenty	1	20	maszyny elektryczne	1
10	Cylinder doprzechowywania oleju	1	21	Płyta sterownicza	1
11	Karta ubezpieczeniowa	1

Przed użyciem metody inspekcji sprawdź, czy lampa robocza się zaświeci włącza się, gdy produkt jest podłączony do zasilania z baterią. W przypadku braku obciążenia, urządzenie działa normalnie

Instrukcje dotyczące używania kulek maślanych

krok 1. Odciągnij uchwyt tłoka i napełnij lufę smarem.

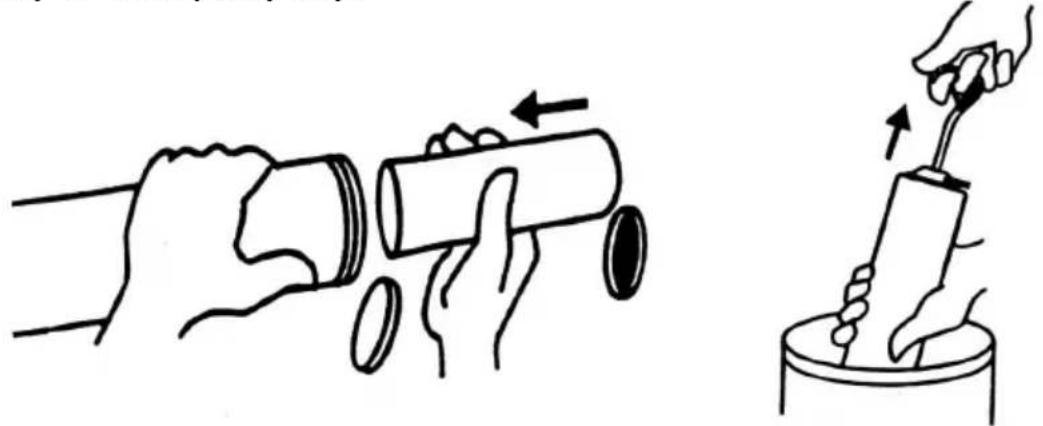

Opcje napełniania tłuszczem:

1) Ładowanie wkładu: Zdejmij plastikową zatyczkę z wkładu i wsuń otwarty koniec wkładu do lufy pistoletu smarowniczego, aż krawędź końca z uchwytem zetknie się z krawędzią lufy.

2) Napełnianie ssące: Włóż otwarty koniec beczki około 2" do pojemnika na smar Powoli pociągnij za uchwyt tłoczyska, aby wciągnąć smar do pustej beczki, jednocześnie wpychając beczkę głębiej w smar, aż tłoczysko zostanie całkowicie wysunięte. Zewnętrzna powierzchnia może być pokryta dużą ilością przyklejonego smaru i należy ją wyczyścić ze względów bezpieczeństwa.

Krok 2 : Zamontuj lufę z powrotem w pistoletu smarowym. Włącz zabezpieczenie i wsuń pręt popychający z powrotem do lufy.

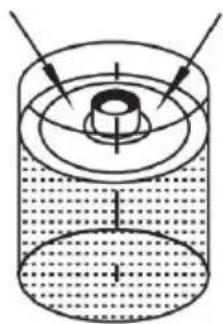

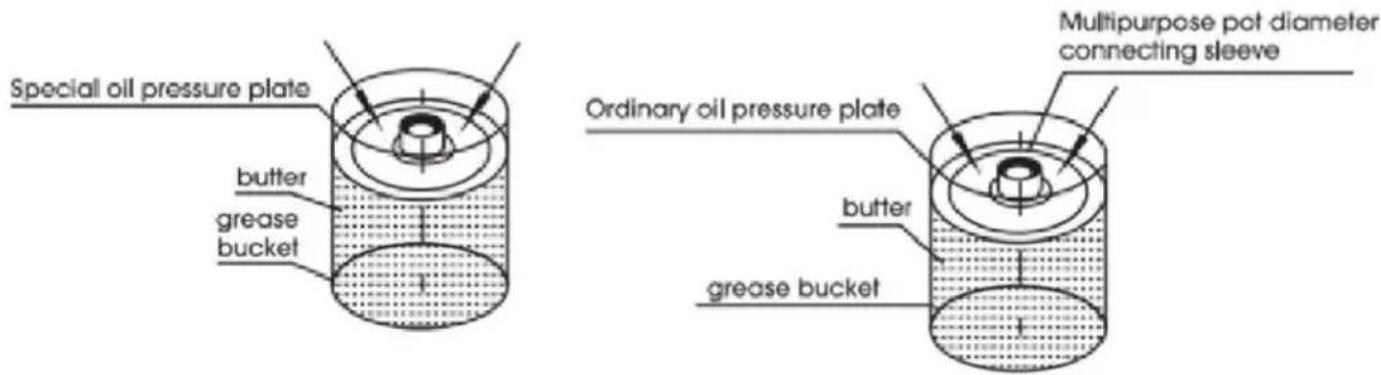

Metoda użycia miski olejowej

Sposób użycia uniwersalnej tulei łączącej o zmiennej średnicy: Używaj jej z zwykle przyssawki olejowe o różnych średnicach. Dwufunkcyjny pistolet smarowy na baterie litowe Nie ma potrzeby stosowania specjalnej tacy do odsysania oleju)

Sposób użycia do rozbijania i piłowania oleju, jak pokazano na rysunku: Obróć lufę pistoletu w kierunku specjalnie wyposażona w płytę ssącą olej (gdy płyta ssąca olej czeka na zassanie oleju, należy najpierw umieścić na niej wiadro z masłem. Odpompuj powietrze, aż masło będzie pełne, a efekt zasysania oleju będzie lepszy w gwintowanym otworze płyty ssącej olej. Jeśli tacka ssąca olej nie zostanie dociśnięta, aby odpompować powietrze z wnętrza wiadra, powietrze wewnątrz rurka będzie się powiększać podczas zasysania oleju, co nie jest

spowodowane słabym zasysaniem produktu ; konsumenci, którzy kupią ten produkt, powinni o tym wiedzieć

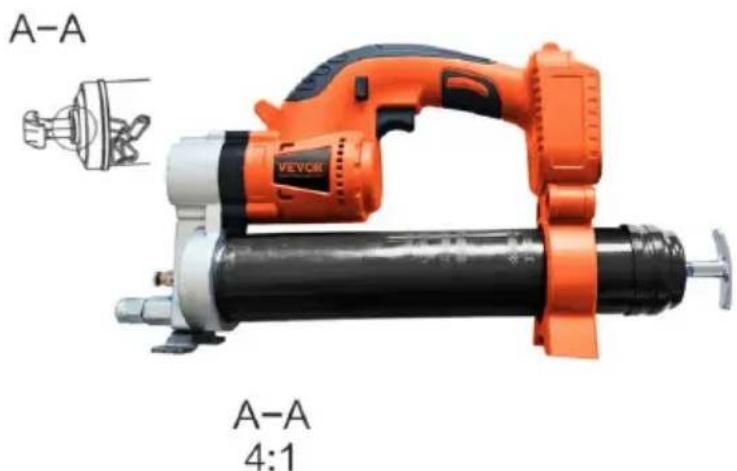

3. Uchwyt pręta

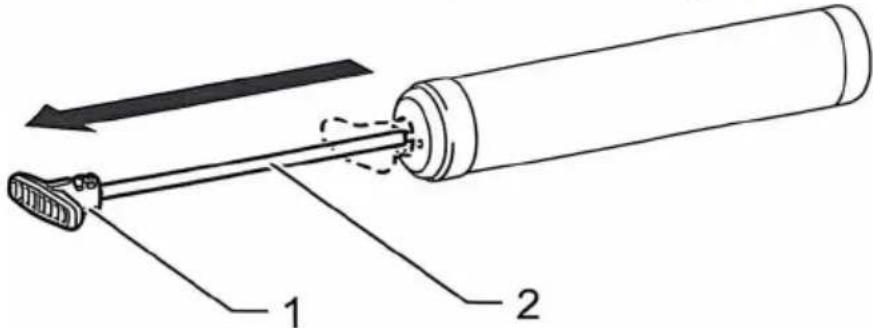

11) Podczas nakładania smaru na lufę należy pociągnąć za uchwyt pręta.

1. Uchwyt drążka 2. Drążek

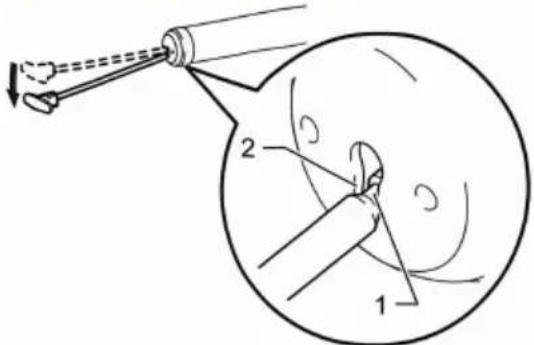

12) Aby zablokować uchwyt wędki w pozycji całkowicie wyciągniętej, pociągnij za uchwyt wędki aż do momentu, gdy rowek na pręcie będzie widoczny, a następnie zahacz rowek na szczelinę. Aby odblokować uchwyt pręta. odczep rowek tak, aby pręt przesunął się do przodu.

Jak pokazano na rysunku: Po ściągnięciu zamka do dołu i zabezpieczeniu mocno, obróć go na głowicę pistoletu, zwolnij zamek błyskawiczny i włóż go powrotem do wiadra, a następnie użyj magnes do przymocowania. Nad tylną pokrywą można łatwo nałożyć olej.

11) Gdy przycisk przekręcisz w lewo, kliknij przełącznik klawisz, ① Kontrolka jest wyświetlana w dużej pozycji , narzędzia mogą strzelać smarem szybko i ciągle, ② Kontrolka jest wyświetlana w małej pozycji , narzędzia mogą strzelać smarem powoli i ciągle,

12) Gdy klucz przełącznika zostanie przekręcony w prawo, kliknij przełącznik klawisz, ①. gdy kontrolka w lewym dolnym rogu jest zamknięta, narzędzia mogą strzelać smarem szybko i ciągle, ②. gdy kontrolka w lewym dolnym rogu jest otwarta, narzędzia mogą strzelać smarem nieciągły,

Sposób wykorzystania baterii

Bezpieczeństwo elektryczne:

26 ładowania akumulatora: Wtyczka narzędzia zasilanego baterią litową musi pasować do gniazda. P rzestępnie nie modyfikuj wtyczki ; nie podłączaj narzędzi elektrycznych do uziemienia przewody do dowolnej wtyczki transformatora Używane razem. Używanie niezmodyfikowanych wtyczek a odpowiednie gniazdka mogą zredukować ryzyko porażenia prądem.

27 Należy znać metodę ładowania akumulatora: Wtyczka narzędzia z baterią litową musi pasować do gniazda. P rzestępnie nie modyfikuj wtyczki ; nie podłączaj narzędzi elektrycznych do uziemienia przewody do dowolnej wtyczki transformatora Używane razem. Używanie niezmodyfikowanych wtyczek a odpowiednie gniazdka mogą zredukować ryzyko porażenia prądem .

28 litowo - jonowe nie powinny być narażone na deszcz. Nie umieszczaj ich w wilgotnym miejscu. środowisko ; woda powinna płynąć do elektronarzędzia. Zwiększy to ryzyko porażenia prądem.

29 Podczas ładowania akumulator nie może znajdować się w pobliżu materiałów łatwopalnych, wybuchowych lub żrácych, o obwodzie 15 metrów. Nie należy umieszczać wewnątrz żadnych śmieci, a także nie należy ładować wielu baterii aby zapobiec przeciążeniu obwodu. Używaj, aby spowodować nagrzanie przewodu.

30 Surowo zabrania się ładowania akumulatorów na przedmiotach drewnianych, plastikowych i innych.

Zdjęcie w celach informacyjnych

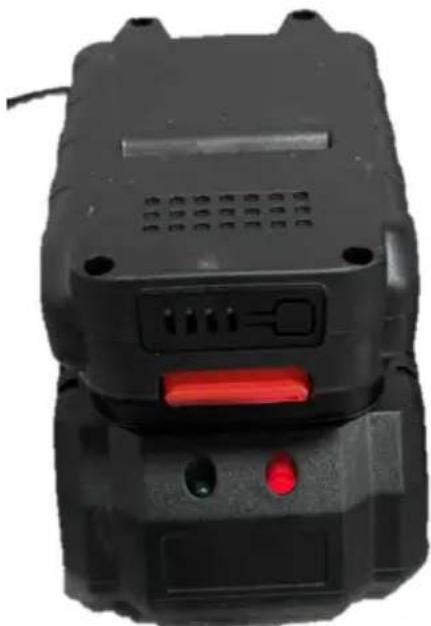

Aby naładować akumulator, należy ustawić gniazdo w jednej linii akumulator z gniazdem ładowarki i suwakiem na miejsce.

Kontrolka akumulatora powinna zmienić kolor z od zielonego do czerwonego, gdy akumulator jest ładowany. Gdy kontrolka zaświeci się na zielono Akumulator powinien być w pełni naładowany.

OSTRZEŻENIE: Jeśliakumulator jest gorący po dłuższym użytkowaniu, przed ładowaniem należy odczekać, aż ostygnie.

Metoda ładowania:

Przed użyciem smarownicy litowej należy naładować akumulator zgodnie z poniższą metodą

26 podłącz wtyczkę zasilającą ładowarki akumulatorów do odpowiedniego źródła napięcia prądu przemiennego, a wskaźnik ładowania światło zmieni się na zielone.

27 Wóż wtyczkę DC ładowarki do gniazda DC w obudowie akumulatora.

28 Po podłączeniu do zasilania kontrolka ładowarki zaświeci się na czerwono, a ładowanie się rozpocznie. Podczas Podczas ładowania kontrolka będzie świecić stabilnie, a czerwone światło pozostanie włączone.

29 Gdy kontrolka ładowarki zmieni kolor z czerwonego na zielony, oznacza to, że cykl ładowania został zakończony.

30 Po naładowaniu należy odłączyć wtyczkę zasilającą ładowarki od gniazdka sieciowego.

Uwaga:

Ładowarka baterii służy wyłącznie do ładowania oryginalnego fabrycznego pojemnika na baterie. Nie należy jej używać do innych celów ani do ładowania to z baterie innych producentów, jeśli chodzi o nowe produkty. Podczas ładowania obudowy akumulatora może nie być być w pełni naładowany. Proszę całkowicie rozładować i naładować kilka razy przed ładowaniem. Jeśli ładowanie akumulatora akumulator, który był niedawno używany lub był wystawiony na bezpośrednie działanie promieni słonecznych lub ciepła przez długi czas, można użyć kontrolki ładowania. Zaświeci się i zmieni kolor na zielony. Proszę odczekać chwilę, ponieważ akumulator zacznie się ładować po ostygnięciu.

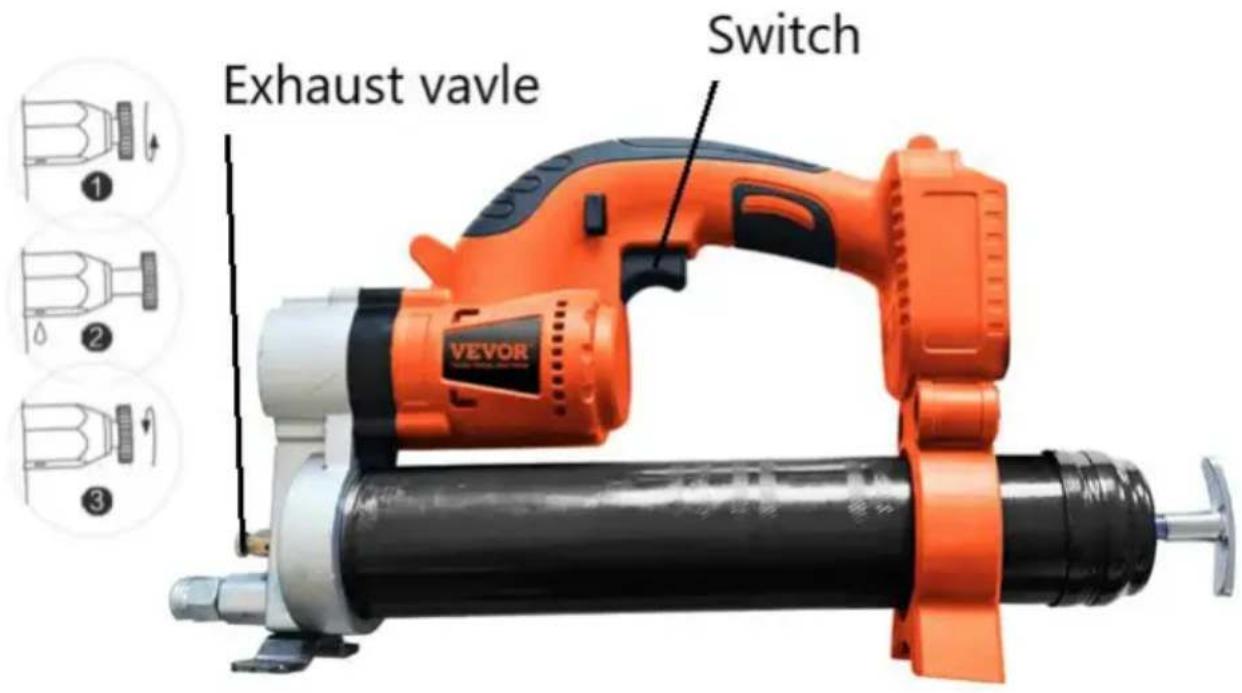

Exhaust vavle Switch

Problemy, które mogą wystąpić podczas procesu olejowania i rozwiązania

1. Problem: Pistolet do masła działa normalnie podczas użytkowania, ale z dyszy wylotowej oleju nie wydostaje się masło. Powód: Może to być spowodowane zjawiskiem powietrza zasysane przez rurę w procesie zasysania oleju, powodując, że masło nie może być normalnie wypompowane lub sprawdzanie, czy łańcuch ogonowy jest zablokowany
2. Problem: Prędkość silnika spada. Przyczyna: Zablokowanie obwodu olejowego, niewystarczająca moc akumulatora

Naciśnij przełącznik, aby przejść do schematu wydechu i odprowadzania oleju

Sposób działania układu wydechowego, jak pokazano na rysunku : Otwórz zawór wydechowy, jak pokazano na rysunku 9, obróć zawór wydechowy dwa razy, naciśnij główny wyłącznik, aż zawór wydechowy zostanie zwolniony do powietrza i niewielkiej ilości smaru, a następnie może być używanym normalnie . Jeżeli nadal nie można normalnie odprowadzić oleju, należy powtórzyć tę metodę operacji , aby zapewnić normalne odprowadzenie .

Parametry produktu 18,5 V litowo-polimerowej elektrycznej dwufunkcyjnej smarownicy

Modele: LD-8207, LD-8207A / LD-8207B

Ile rur olejowych można napełnić w warunkach bez obciążenia: za pomocą płaskiej dyszy i węża można napełnić sześć rur. Ile rur oleju można napełnić po obciążeniem 800 P SI : przy użyciu węża i płaskiej dyszy można napełnić cztery rury.

Model silnika: LY4815A

Napięcie akumulatora: 18,5 V

Maksymalne ciśnienie robocze: 6000 PSI -8 0 00 PSI

Wydajność oleju na akumulator: 3200 g z wężem i płaską dyszą + Wydajność oleju na minutę: 110 g-130 g

Całkowita wydajność oleju dwóch baterii: 6400g

Żywotność silnika: ponad 140 godzin

Czas potrzebny do pełnego naładowania akumulatora: ok. 1,5 godz.

Wyjście ładowania akumulatora: 21 V

Maksymalne ciśnienie węża: 80 00 PSI

Wejście ładowania akumulatora: 100\~240 V/50Hz dla wersji amerykańskiej, 220\~240 V/50Hz dla wersji europejskiej

Material produktu: Stal stopowa

Temperatura pracy: -20 °C \~50 °C

Prąd roboczy: 4A-24A

1. Codzienna konserwacja

1 ) Po każdym użyciu pistoletu do oleju należy wyczyścić zewnętrzną obudowę i umieścić ją w w skrzynce narzędziowej w celu prawidłowego przechowywania
2 ) Jeśli broń nie będzie używana przez dłuższy czas, należy całkowicie odsączyć smar z przezroczystej lufy.

2. Środki ostrożności

①Nieprofesjonaliści, prosimy nie demontować ani nie naprawiać hosta. Jeśli występują problemy z jakością, które wymagają naprawy, prosimy o kontakt z personelem naprawczym sprzedawcy i producenta.
②Podczas korzystania z produktu należy obchodzić się z nim ostrożnie i nie rzucać nim wysoko.
③ Stosuj odpowiedni rodzaj smaru zgodnie ze specyfikacją produktu.
④ Przed użyciem tego produktu na placach budowy i placach operacyjnych należy założyć profesjonalny sprzęt ochronny.
⑤ Aby zapewnić bezpieczeństwo podczas pracy, nie należy kierować pistoletu na olej w stronę twarzy osoby obsługującej urządzenie.
⑥ Po nieużywaniu produktu należy wyjąć baterię litową. Baterię litową należy ładować co 3 dni, a akcesoria produktu i działanie korpusu należy sprawdzać regularnie.
⑦ Warunki przechowywania produktu: w miejscu wentylowanym i suchym, w oddzielnym pomieszczeniu, nie mieszać z innymi produktami.
⑧ Nie upuszczaj akumulatora, nie uderzaj nim i trzymaj go z dala od źródeł og
⑨ Regularnie sprawdzaj wąż i nie wyginaj go nadmiernie podczas użytkowania.

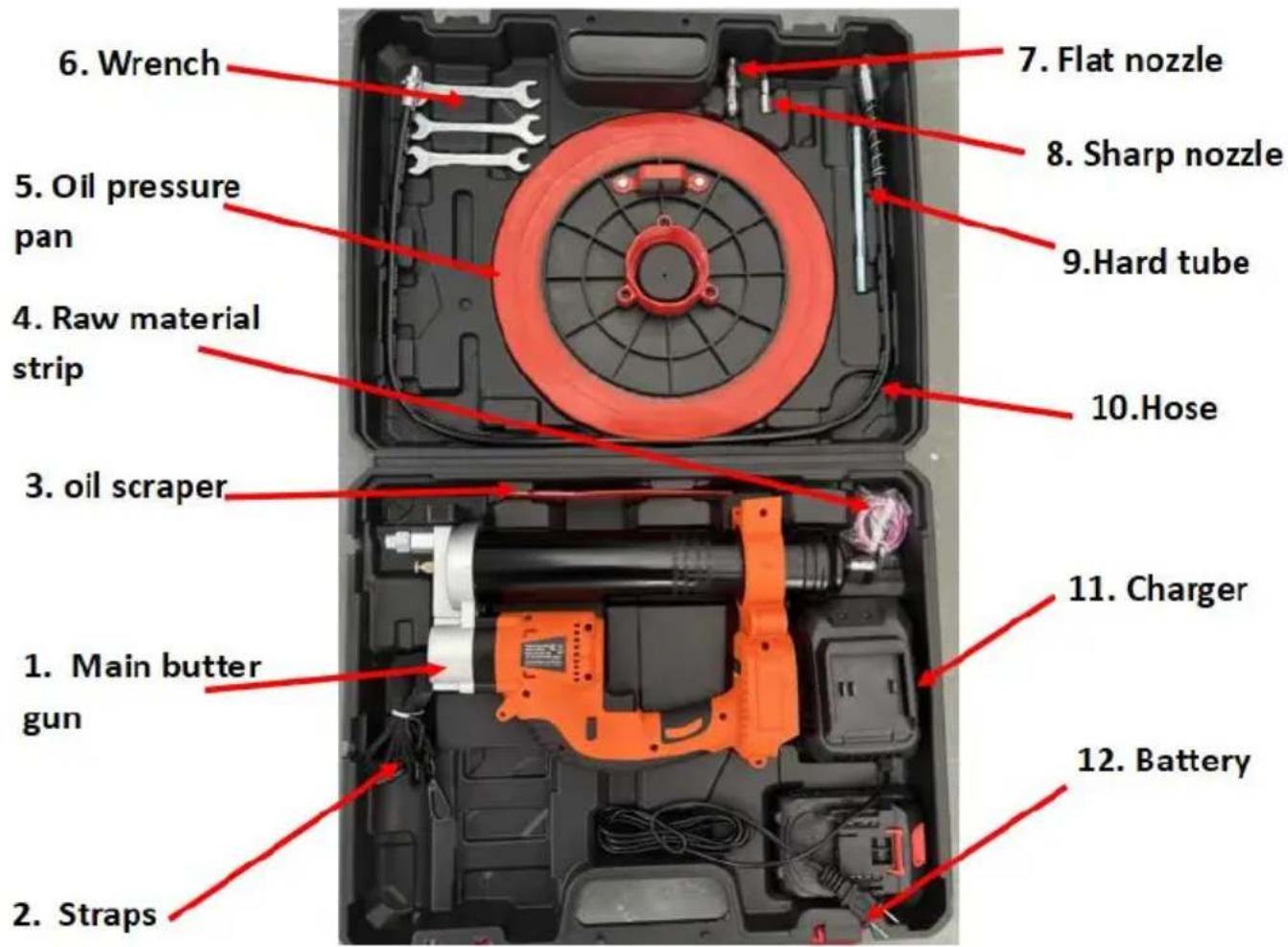

Wprowadzenie do narzędzi pomocniczych produktu

(Tylko produkty najwyższej jakości zawierają wszystkie akcesoria)

1. Główny pistolet do masła 2. Paski 3. Skrobak do oleju,
2. Pas surowcowy 5. miska olejowa 6. Klucz
3. końcówka do lat 8. Ostra dysza . 9 Twarda rura ,
   10, Wąż 11, Opłata r 12. Bateria ,

Porównanie korzyści pomiędzy elektryczne pistolety do masła i ręczne pistolety do masła broni w ciągu jednego roku

Elektryczny	Podręcznik
1 Godziny pracy i czas stracony8 minut/dzień*219 dni=29 godzin*180 juanów/godzina=5220 juanów/rok	25 minut/dzień*219 dni=91 godzin*180 juanów/godzina=16400 juanów/rok
2 Zużycie paliwa: 2900 gramów/dzień*219 dni=197 kilogramów=13 baryłek*200 juanów=2180 juanów/rok	500 gramów/dzień*219 dni=109 kilogramów=7 baryłek*200 juanów=1400 juanów/rok
3 Konserwacja maszyny + kosztynaprawy + koszty utraty pracy4 osie*2000 juanów/oś=8000juanów/2 lata (koszt naprawy)2400juanów/dzień * 4 dni=9600 juanów/2lata (opłata za utratę pracy)Razem:13600 juanów/rok	4 osie * 2000 juanów/oś = 8000juanów/rok (koszt naprawy) 2400juanów/dzień * 4 dni = 9600juanów/rok (opłata za utratę pracy)Razem: 27200 juanów/rok
4 Cena zakupu energiielektrycznej:1000 juanów/sztuka = 500 juanów (2lata za sztukę)	150 juanów * 2=300 juanów (2 szturocznie)
Razem:5220+2180+13600+500=21500juanów/rok	Razem:16400+1400+27200+300=45300juanów/rok
Całkowita różnica w cenie: 45300-21500 = 23800 juanów/rok

Porównanie korzyści pomiędzy elektrycznymi pistoletami smarowymi i smar ręczny broń.

	Ostrzeżenie – Aby zmniejszyć ryzyko obrażeń, użytkownik musi uważnie przeczytać instrukcję obsługi.
	Noś ochronę głowy

Informacje FCC:

UWAGA: Zmiany lub modyfikacje wykonane bez wyrażnej zgody strony odpowiedzialnej za zgodność mogą spowodować unieważnienie prawa użytkownika do korzystania ze sprzętu!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega następującym dwóm warunkom:

1) Produkt ten może powodować szkodliwe zakłócenia.
2) Produkt ten musi być odporny na wszelkie zakłócenia, w tym zakłócenia mogące powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu nie są wyraźnie zatwierdzone przez stronę odpowiedzialność za zgodność może spowodować unieważnienie prawa użytkownika do korzystania z produktu.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z limitami dla urządzeń cyfrowych klasy B zgodnie z częścią 15 przepisów FCC. Limity te maj na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie zostanie zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można stwierdzić poprzez wyłączenie i ponowne włączenie produktu, zaleca się, aby użytkownik spróbował skorygować zakłócenia, stosując jeden lub więcej z następujących środków.

• Zmiana orientacji lub położenia anteny odbiorczej.
• Zwiększ odległość między produktem a odbiornikiem.
• Podłączyć produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.
• Aby uzyskać pomoc, należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.

PRAWIDŁOWA UTYLIZACJA

Ten produkt podlega postanowieniom dyrektywy europejskiej 2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je oddać do punktu zbiórki odpadów. punkt zbiórki sprzętu elektrycznego i elektronicznego przeznaczonego do recyklingu.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.
