Type de produit	Soudeur de goujons (trousse de réparation carrosserie)
Marque	Vevor
Modèle	90E
Tension d'entrée	AC 220-240 V, 50 Hz (modèle standard)
Tension de sortie	AC 1-7 V
Puissance d'entrée	3 kW
Courant de sortie maximal instantané	3500 A
Courant d'entrée maximal	20 A
Mode de travail	Automatique / Manuel
Nombre de canaux et modes	7 canaux, 77 modes prédéfinis
Épaisseur de soudure	0,6 - 1,2 mm
Fonctions principales	Soudage par points, soudage de goujons, soudage de joints OT, soudage triangulaire, chauffage de tige de carbone, pressage à chaud, soudage de fil ondulé
Protection intégrée	Protection contre la surchauffe (arrêt automatique)
Accessoires inclus	Pistolet de soudage, marteau de traction, 10 fils ondulés, 10 onglets triangulaires, 10 cales longues (OT), 20 entretoises rondes, 2 tiges de carbone, ventouse, clé, crochets, etc.
Entretien et nettoyage	Nettoyer régulièrement les connecteurs, vérifier l'état des câbles, maintenir la machine propre et sèche
Pièces détachées et réparabilité	Les accessoires de soudage (pointes, tiges, ventouses) sont remplaçables ; contacter le service après-vente Vevor pour les pièces
Informations générales	Conforme à la norme CE et UKCA ; répond à la partie 15 des règles FCC (classe B)

FOIRE AUX QUESTIONS - 90E Vevor

Comment utiliser le soudeur Vevor 90E pour réparer une bosse de carrosserie ?

Pour réparer une bosse, utilisez le mode Soudage de joints (code 2) ou Soudage triangulaire (code 1). Fixez la pince de masse sur une surface propre et dégraissée. Sélectionnez le mode approprié sur le panneau, ajustez la puissance selon l'épaisseur de la tôle (par exemple, puissance 4-5 pour 0,8 mm). Placez le pistolet de soudage sur la pièce de réparation (rondelle ou onglet) et appuyez pour souder. Retirez ensuite la pièce avec le marteau de traction.

Quel réglage de puissance pour une tôle de 0,8 mm d'épaisseur ?

Pour une tôle de 0,8 mm, commencez avec une puissance de 4 sur 5 pour le mode soudage de joints (code 2) ou triangulaire (code 1). La machine ajuste automatiquement le temps de soudage. Si la soudure est trop faible, augmentez progressivement la puissance. Testez toujours sur une chute avant de travailler sur la carrosserie.

Comment changer le mode de soudage sur le soudeur 90E ?

Utilisez le bouton Mode de soudage sur le panneau de commande pour parcourir les 7 canaux. Chaque canal correspond à un type de soudage : 1 = triangulaire, 2 = joints, 3 = joints OT, 4 = ligne d'onde, 5 = pressage à chaud, 6 = tige de carbone, 7 = goujons. Confirmez avec le bouton Confirmation du mode. Vous pouvez aussi basculer entre modes automatique et manuel.

Que faire si la machine ne soude pas ?

Vérifiez d'abord que l'alimentation est correctement branchée et que l'interrupteur est en position marche. Assurez-vous que la gâchette du pistolet fonctionne et que le fil de commande n'est pas cassé ou débranché. Contrôlez également que la pince de masse est bien connectée à une surface propre et métallique. Si le problème persiste, consultez le tableau de dépannage dans la notice.

Comment connecter la pince de masse ?

Fixez la pince de masse sur une partie propre, nue et métallique de la carrosserie, si possible près de la zone à souder. Enlevez la peinture, la rouille ou la graisse pour assurer un bon contact électrique. Une mauvaise connexion peut causer des soudures faibles ou des étincelles.

Comment utiliser la ventouse incluse ?

La ventouse manuelle sert à extraire les petites bosses sans soudure. Placez la ventouse au centre de la bosse, appuyez fermement pour créer le vide, puis tirez le marteau de traction dans le sens opposé pour sortir la dépression. Pour les angles morts, utilisez la ventouse forcée avec le marteau.

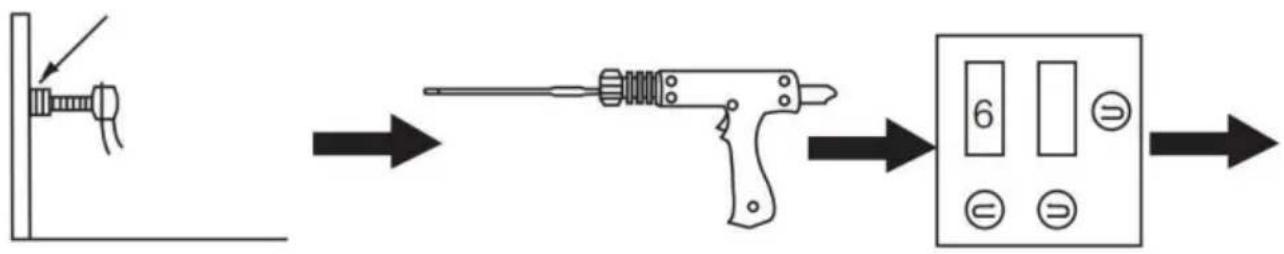

Quelle est la procédure pour le chauffage de tige de carbone ?

Sélectionnez le mode 6 (Chauffage de tige de carbone). Fixez la pince de masse sur une surface propre. Insérez la tige de carbone dans la tête prévue et connectez-la au pistolet. Chauffez la zone à réparer en déplaçant la tige dans le sens des aiguilles d'une montre. Ensuite, refroidissez rapidement avec un chiffon humide pour provoquer la dilatation/contraction thermique et faire ressortir la bosse.

Comment éviter la surchauffe de la machine ?

La machine est équipée d'une protection thermique qui l'arrête automatiquement en cas de surchauffe. Pour l'éviter, respectez le cycle de travail : ne soudez pas en continu pendant plus de quelques secondes, laissez refroidir entre les opérations. Assurez-vous que les fentes de ventilation ne sont pas obstruées. En cas d'arrêt, attendez que la machine refroidisse avant de reprendre.

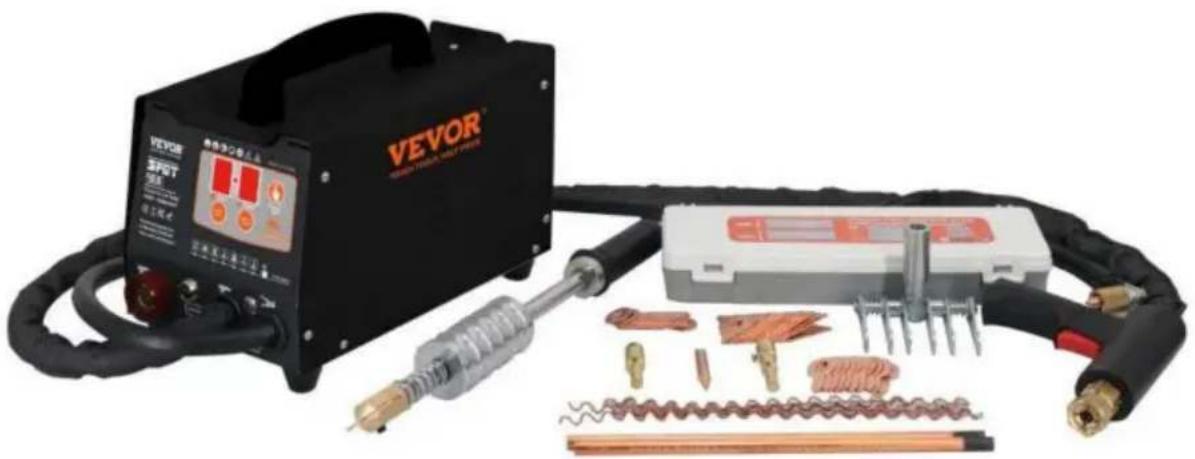

Quels accessoires sont fournis avec le soudeur Vevor 90E ?

La trousse comprend : l'unité centrale, une boîte à outils, un marteau de traction, un pistolet de soudage, 10 fils ondulés, une tête de méson, une tête de tige de carbone, une tête de soudage par points, 2 tiges de carbone, une clé, un crochet de traction, un crochet à six mâchoires, 10 onglets triangulaires, 10 cales longues (OT), 20 entretoises rondes, et une ventouse.

Où trouver l'assistance technique et la garantie pour le soudeur 90E ?

Rendez-vous sur le site www.vevor.com/support pour l'assistance technique et la certification de garantie électronique. Vous y trouverez les instructions, les FAQ et les coordonnées pour contacter le service client. Conservez la preuve d'achat pour activer la garantie.

MODE D'EMPLOI 90E Vevor

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés par nous. Nous vous rappelons de bien vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR

OUTILS ROBUSTES, MOITIÉ PRIX

SOUDEUR DE GOUJONS

TROUSSE DE RÉPARATION

MODÈLE : 90E

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner de ne pas vous informer davantage s'il y a des mises à jour technologiques ou logicielles sur notre produit.

Avertissement : Pour réduire le risque de blessure, l'utilisateur doit lire les instructions du manuel avec soin.

Informations FCC :

ATTENTION : Changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser l'équipement !

Cet appareil est conforme à la partie 15 des règles FCC. L'opération est soumise aux deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles. 2) Ce produit doit accepter toute interférence reçue, y compris les interférences pouvant provoquer un fonctionnement indésirable.

AVERTISSEMENT : les changements ou modifications apportés à ce produit sans l'approbation expresse de la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser le produit.

Remarque : Ce produit a été testé et déclaré conforme aux

limites pour un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Ce produit génère, utilise et peut émettre des fréquences radio

énergie, et s'il n'est pas installé et utilisé conformément aux

instructions, peut provoquer des interférences nuisibles aux communications radio.

Cependant, rien ne garantit que des interférences

ne se produiront pas dans une installation particulière. Si ce produit provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en allumant le produit, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes.

• Réorientez ou déplacez l'antenne de réception. Augmentez la distance entre le produit et le récepteur.
• Connectez le produit à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

ÉLIMINATION CORRECTE

Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit nécessite une collecte sélective des déchets dans l'Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne doivent pas être jetés avec les ordures ménagères normales, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.

La conformité est une certification de sécurité CE et Royaume-Uni.

GARANTIES IMPORTANTES

Utilisez cette protection avec des conditions de travail de bon sens. Avant d'installer et d'utiliser la soudeuse, examinez les précautions de sécurité suivantes.

Lisez les instructions. 1. Avant le fonctionnement de la machine, lisez attentivement les brochures des produits en détail. 2. Veuillez utiliser les pièces d'origine et accessoires.

Pour éviter les chocs électriques : 1. N'utilisez pas la machine à souder en contact avec la peau et les vêtements mouillés. 2. Ne coupez pas l'alimentation électrique et ne laissez pas le câble autour de l'opérateur qui porte des chaussures isolantes à fond épais. 3. Mise à la terre et travail directement connectés.

Lorsque vous utilisez la machine, portez un masque pour éviter que des problèmes d'explosion de pièces ne causent des dommages.

Sur le lieu de travail, le soudage produit des gaz toxiques, faites attention à la ventilation afin de ne pas empoisonner. (Interdit dans le soudage en conteneur fermé)

	L'électricité statique peut endommager le circuit imprimé de la machine 1. connecté à uneonne terre, pour éviter l'électricité. 2. Lors du déplacement et du stockage, utilisez des articles antistatiques couverts, de maniere à ce que pour éviter d'endommager la machine.
	1. Les éclaboussures détincelles et d'arc causeront des dommages aux yeux 2. veuillez porter un masque ou avec le bord des lunettes
	Ne touche pas les pièces chaudes à la main pendant le soudage.
	Pour éviter l'explosion: produits inflammables et explosifs à l'écart la zone de soudage.
	1. Le champ electromagnétique peut affecter le cœur de l'opérateur, notamment s'ilts ont un stimulator cardiaque installé. Veuillez vous tener à l'écart du machine. 2. Si vous avez besoin d'aide pour faire fonctionner la machine, n'hésitez pas à demander conseils pour la vie.
	Faites attention à ne pas vous faire écraser ou contusionner en vous déplaçant.
	Veuillez éviter une utilisation prolongée, car cela pourrait provoquer une surchauffe du composants de la machine et réduire sa durée de vie.
	Interdire le soudage à haute température.
	Une fois le soudage terminé, vérifie la zone soudée pour déceler toute surchauffe. les éclaboussures et le métal chaud pour éviter les incendies.

Remarque : autoprotection du soudeur ! Concentrez-vous sur la sécurité des autres ! Focus sur la sécurité des installations ! Payer attention à l'entretien du matériel !

Règles générales de sécurité :

Avant de retirer le corps du produit, retirez d'abord le fil.

L'opérateur doit être qualifié en conséquence.

L'opération ne peut être contrôlée que par des techniciens qualifiés.

Les opérateurs sont responsables du respect de la protection des constructeurs automobiles

de procédures électriques et électroniques (ordinateurs de bord, radios embarquées, alarmes, airbags, etc.)

L'alimentation en air comprimé doit être coupée et éteinte avant la maintenance

l'opération est effectuée.

Les électrodes, bras d'électrodes et autres conducteurs secondaires peuvent atteindre des valeurs très élevées.

températures et restent élevées pendant longtemps après l'arrêt de la machine. Faites

attention aux brûlures.

Un entretien préventif est nécessaire régulièrement.

Connexion électrique :

1. Vérifiez que l'appareil doit être connecté au coupleur de terre et au terrain. Il est en bon état.
2. Vérifiez si l'établi est connecté au connecteur de terre. 3. Assurez-vous que l'opérateur n'a aucun contact, protection ou vêtements mouillés avec les pièces métalliques à souder.
3. Évitez tout contact avec les pièces soudées.
4. Ne soudez pas par points dans des endroits très humides ou sur des sols mouillés.
5. Ne soudez pas avec des câbles usés. Vérifiez que la ceinture d'isolation ne comporte pas de câble par défaut ou que la connexion est lâche.
6. Veuillez éteindre l'appareil avant de replacer l'électrode.
7. Veuillez déconnecter l'équipement directement avant de le contrôler ou de le réparer.

Protection des yeux et du corps :

1. Pendant le soudage, portez des gants en cuir, un tablier de soudage, des chaussures de sécurité, des gants de soudage, des vêtements de protection, un filtre d'arc et un casque ou des lunettes de protection contre les rayonnements. L'opérateur doit protéger ses yeux lors du frottement et du martelage.
2. Ne portez pas de bagues, de montres ou de bijoux. Cela peut provoquer des brûlures.
3. Tous les panneaux de protection doivent être en bon état et correctement positionnés. Dans le

En l'absence de protection oculaire, ne pas regarder l'arc de soudage. Protéger l'environnement

à proximité du produit contre la projection et la réflexion.

Fumées de soudage :

Les opérations de soudage peuvent entraîner l'émission de fumées toxiques et de poussières métalliques nocives.

L'équipement doit être installé dans des zones couvertes avec des extracteurs de fumées.

Les opérateurs doivent porter des masques anti-fumée. Les matériaux de soudage doivent être nettoyés.

Faites attention au feu :

1. Vérifiez si les étincelles provoquent des incendies, en particulier à proximité de produits inflammables.
2. Vérifiez que l'extincteur n'est pas loin de l'opérateur.
3. Placez l'équipement là où se trouvent des dispositifs pneumatiques.
4. Ne soudez pas sur un récipient contenant des produits inflammables et du lubrifiant, même s'il est vide.
5. Ne soudez pas dans une atmosphère remplie de gaz inflammables ou de vapeurs de carburant.

Compatibilité électromagnétique :

À proximité du site de soudage, vérifiez :

• Il n'y a pas d'autres cordons d'alimentation, câbles de commande, lignes téléphoniques, radio ou équipements de réception de télévision, montres, téléphones portables, cartes magnétiques, ordinateurs ou tout autre appareil électronique. - Aucun dispositif médical actif (pacemakers, prothèses acoustiques) n'a été utilisé à proximité (au moins 3 mètres).

INFORMATIONS FCC

PRUDENCE :

Changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser l'équipement !

Cet appareil est conforme à la partie 15 des règles FCC. L'exploitation est soumise aux deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles. 2) Ce produit doit accepter toute interférence reçue, y compris les interférences qui peuvent provoquer un fonctionnement indésirable.

AVERTISSEMENT :

Changements ou modifications apportés à ce produit non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser le produit.

Note :

Ce produit a été testé et jugé conforme aux limites d'une classe B

appareil numérique conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Ce produit génère, utilise et peut émettre de l'énergie radiofréquence, et s'il n'est pas

installé et utilisé conformément aux instructions, il peut causer des interférences

nuisibles aux communications radio. Cependant, rien ne garantit que

aucune interférence ne se produise dans une installation particulière. Si ce produit provoque

interférences nuisibles à la réception radio ou télévision, qui peuvent être déterminées en

éteignant et en allumant le produit. L'utilisateur est encouragé à essayer de corriger

l'interférence par une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l'antenne de réception.

Augmentez la distance entre le produit et le récepteur.

Connectez le produit à une prise sur un circuit différent de celui auquel

le récepteur est connecté.

• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Installation

1. Spécifications et paramètres

Modèle	90E	90E
Tension d'entrée (V)	AC220-240V 50Hz	AC120V 60Hz
Tension de sortie (V)	AC1-7V	AC1-7V
Puisance d'entrée (KW)	3KW	3KW
Instantané maximum courant de sortie (A)	3500A	3500A
Entrez le courant maximum (A) 20A		20A
Manière de travailler	Automatique/manuel	Automatique/manuel
Horaires de travail réguliers	Mode automatique réglage du programme	Mode automatique réglage du programme
Stands de travail	7 canaux 77 modes	7 canaux 77 Modes
Épaisseeur de soudure mm	0,6-1,2	0,6-1,2

Codage	d'allée Nom		Stalles	Pouvoir Consommation kw
	1	Feuille triangulaire soudage	1 à 5 fichiers préférés	0,8-2,0
	2	Soudage des joints	2 à 5 fichiers préférés	0,8-2,5
	3	Soudage de joints OT	3-5 fichiers préférés	0,8-2,3
	4	Tache de ligne de vague soudage	4-5 fichiers préférés	0,8-2,5
	5	Pressage à chaud	5-5 fichiers préférés	0,8-2,8
	6	Chauffage de tige de carbone	Fichier 6-3 préféré	0,8-2,0
	7	Goujons soudés	Fichier 7-5 préféré	0,8-3,0

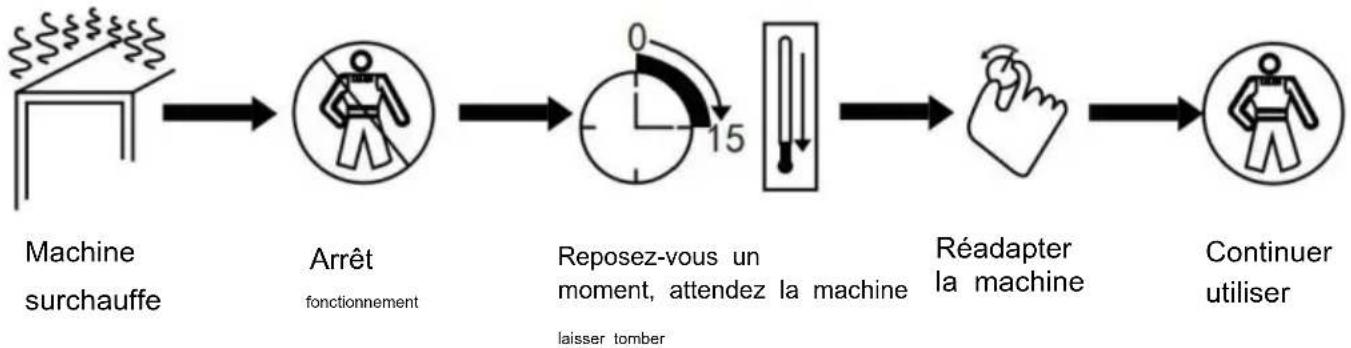

1. Cycle de travail et protection contre la surchauffe

Le cycle de travail de la machine est un cycle de travail répété, avec un temps de soudage, un temps de chargement et un temps sans chargement.

De plus, la machine est équipée d'une protection contre la surchauffe. Lorsque la température atteint le point critique, la machine à souder s'arrête automatiquement. Après refroidissement, vous pouvez continuer à fonctionner, comme indiqué dans la notice spécifique.

1. Installation de la machine

1) Les clients reçoivent la machine. À l'ouverture du premier colis, ils trouveront les brochures du produit.

2). Selon les instructions de la liste de colisage, vérifiez les articles et le nombre de contrôles pour vérifier que le type d'accessoires de la machine et le numéro sont corrects. 3). Selon l'image d'apparence de la machine, installez la machine et vérifiez s'il y a d'autres problèmes. Si vous avez des questions, veuillez consulter le revendeur ou le service après-vente.

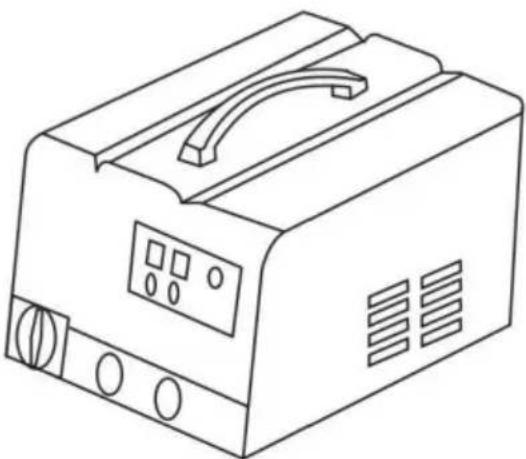

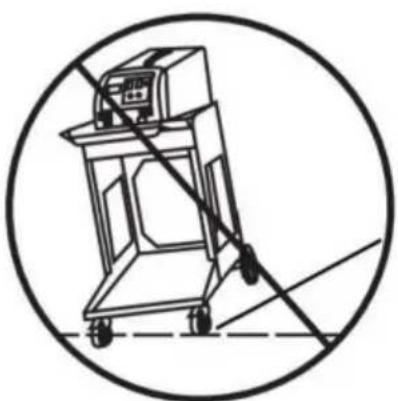

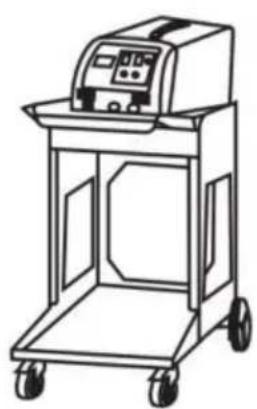

1. Déplacement et placement de la machine

1). Après l'installation de la machine, s'il n'y a pas d'autres problèmes, il faut choisir le bon endroit pour la mettre. 2). La longueur du cordon d'alimentation d'entrée est déterminée en fonction de la distance, et le cordon d'alimentation ne doit pas être inférieur à un câble en cuivre de 4 mm². 3). Lorsqu'elle est placée, la machine ne doit pas être inclinée, elle doit être stable sur le sol pour éviter de l'endommager. 4). Lors du déplacement de la machine, utilisez un palan ou déplacez-la avec les roues de la machine. Ne traînez pas la machine et ne tirez pas sur le câble pour la déplacer. Sinon, cela endommagerait la machine ou casserait le câble et causerait des désagréments pour les travaux ultérieurs.

Comme montré :

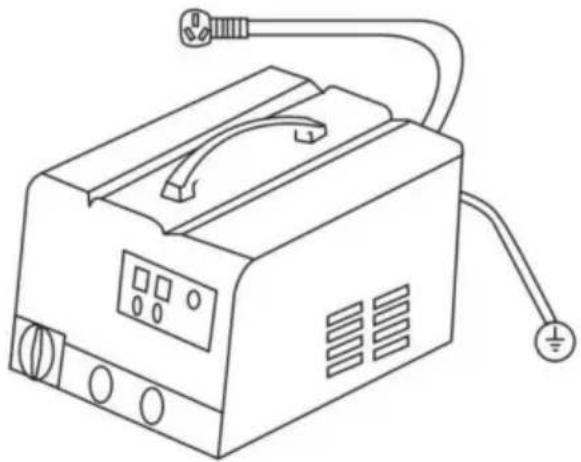

1. Méthode de connexion de l'alimentation

Insérez la fiche dans la prise appropriée en fonction de la fiche fournie avec l'appareil. Assurez-vous de vérifier la tension.

En fonctionnement

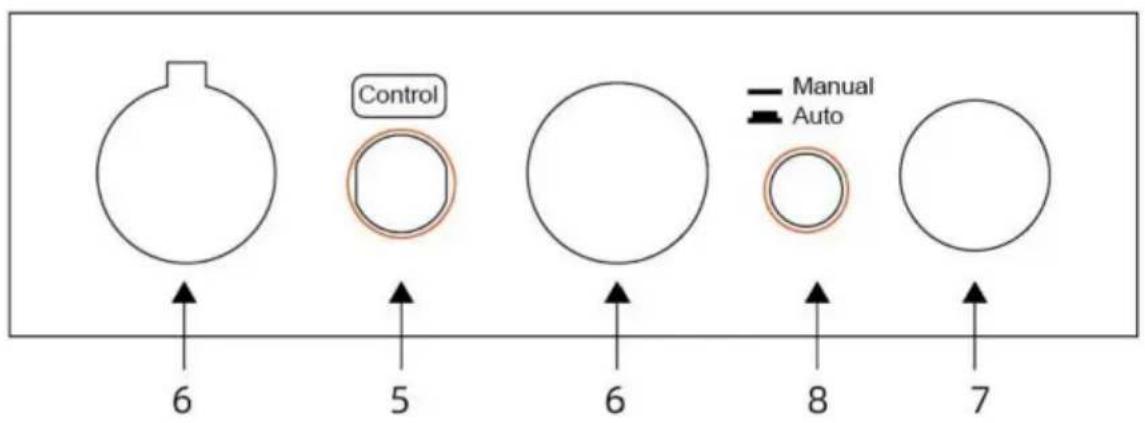

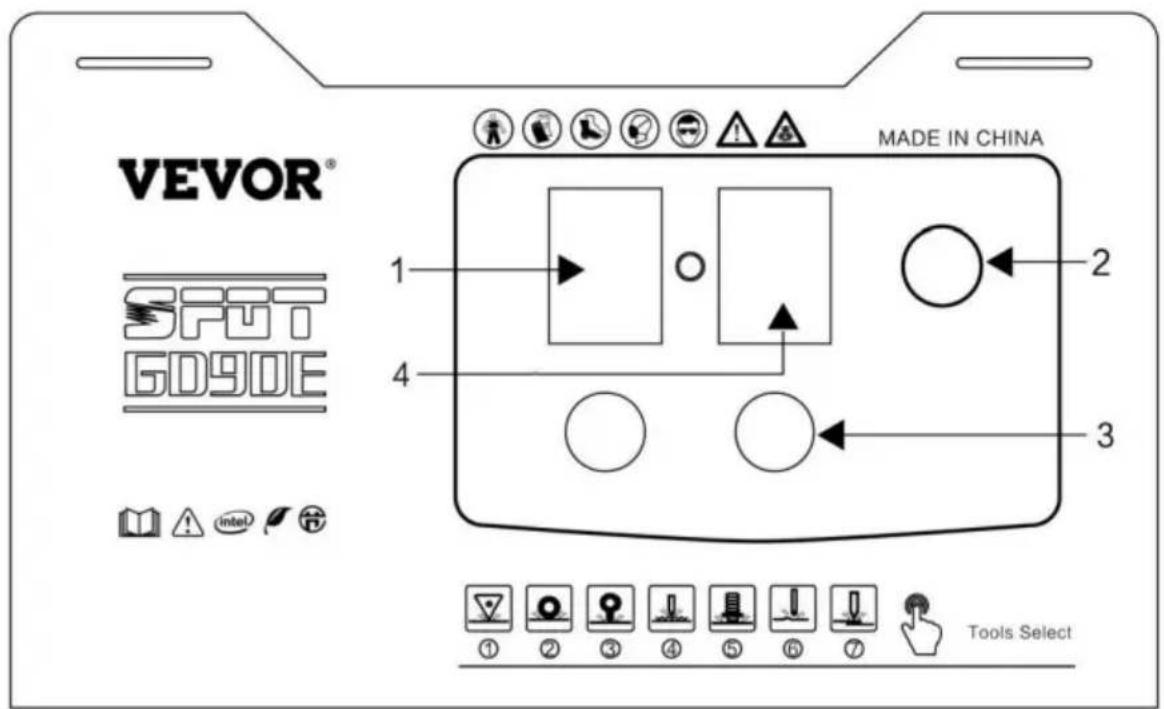

1. Directives du panneau de commande

1. Mode de soudage 3.
2. Confirmation du mode

Ajuster

1. Mode d'alimentation

5. Contrôle

1. Ligne de terre

7. Ligne de torche

Commutation manuelle/automatique

Note :

En cas de surcharge, la machine passe en mode de protection et ne fonctionne à nouveau qu'après refroidissement.

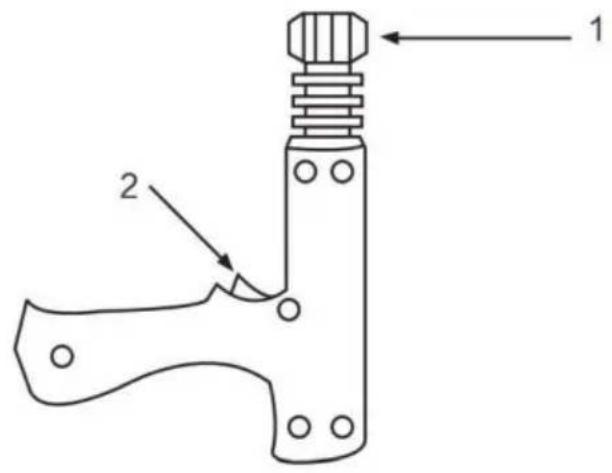

1. Torche de soudage et connecteur

1. Tête de verrouillage
2. Interrupteur de la torche

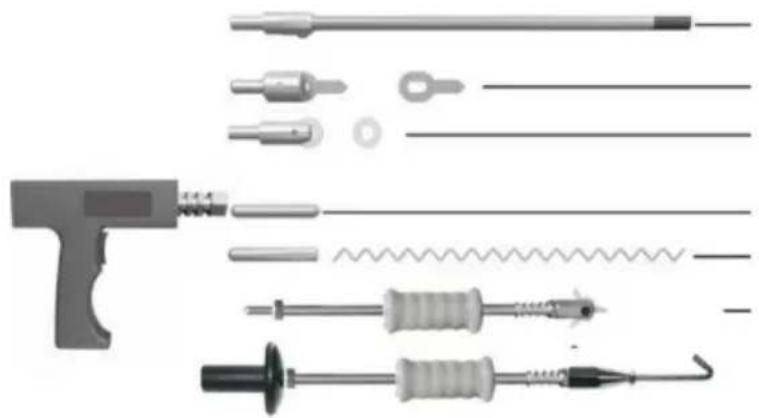

Application du pistolet de soudage par points simple face

Rétrecissement de la tige de carbone

Soudage de rondelles OT

Soudage de rondelles

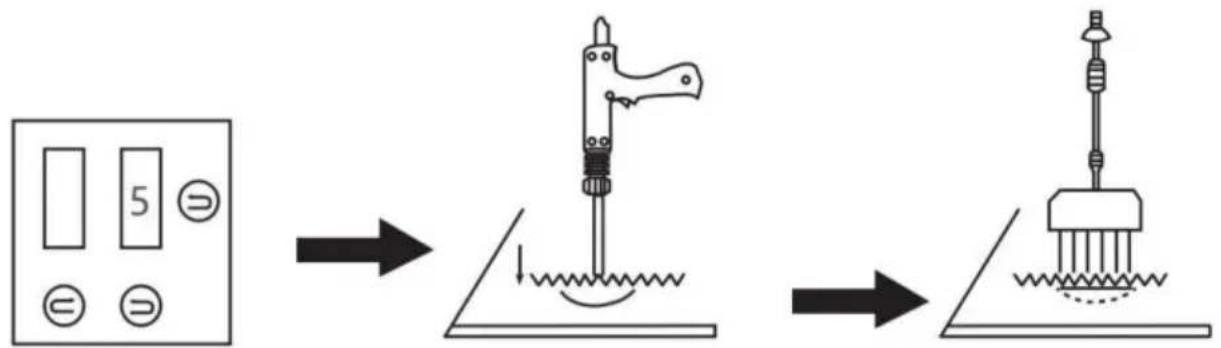

Pressage à chaud

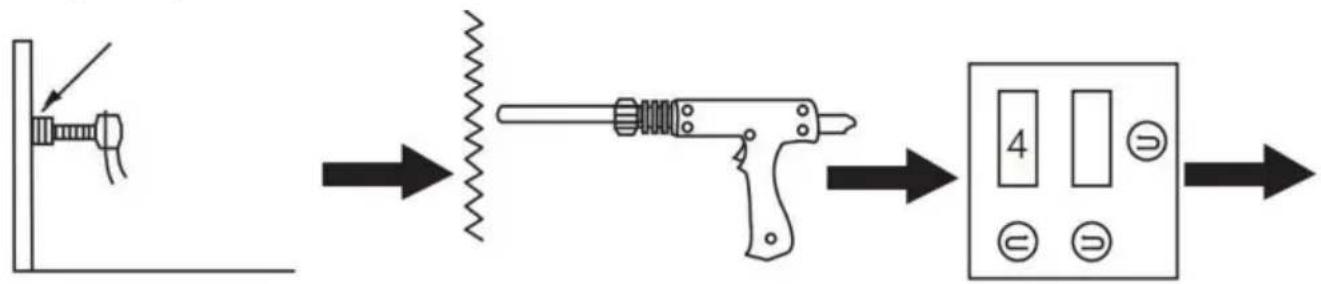

Soudage de fil en forme d'onde

Marteau de traction

Connexion du fil négatif

1. Placez le fil sur la tôle à réparer, aussi près que possible de la zone de soudage.

1. La torche de soudage à proximité de la machine à souder automatique.

1. Fixation de la pince de masse

Pour la connexion négative, le code peut être sélectionné comme 1 et la puissance peut être réglée sur 6. La puissance peut être augmentée, en accordant un nombre plus élevé de soudures pour dissoudre le placage sur la pointe négative.

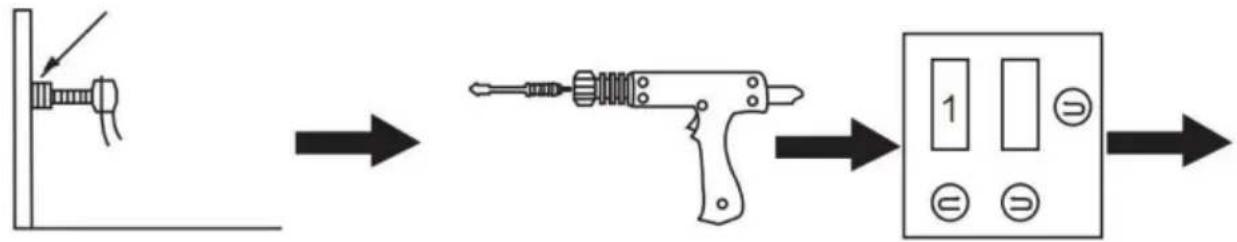

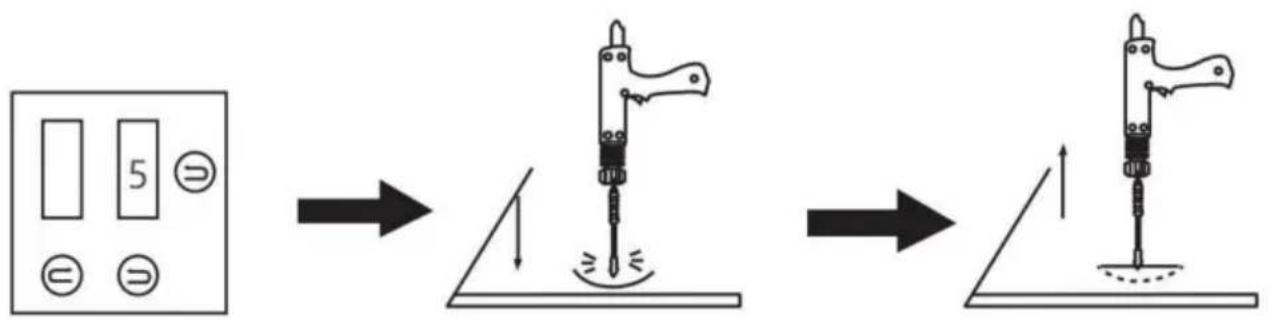

1. Méthode de fonctionnement

Fixez la ligne négative sur la surface polie et propre, après avoir retiré la peinture de la pièce, pour améliorer la surface de fonctionnement.

Connectez le connecteur du joint à la torche et verrouillez-le avec un joint.

Sélectionnez le mode de soudage approprié.

Réglez la puissance appropriée.

Appuyez la torche de soudage sur le corps des parties renforcées de la machine à souder automatiquement.

Retirez la torche de soudage, puis avec un marteau de traction puissant, tirez le joint dans le sens inverse pour le retirer, créant ainsi la dépression.

Soudage de joints OT, identique au soudage de joints, code 3, priorité de puissance 5, autres étapes identiques à la soudure des joints.

Note :

1. Avant de procéder, veuillez tester sur d'autres pièces pour éviter d'endommager la surface du véhicule en raison d'un courant excessif ou de dommages trop longs.
2. En fonction de l'épaisseur de la plaque de carrosserie, sélectionnez l'engrenage approprié ; la machine fera automatiquement correspondre le temps de soudage avec le courant.
3. Après cela, vous pouvez continuer avec d'autres opérations fonctionnelles. Si vous ne continuez pas à travailler, coupez l'alimentation et coupez l'interrupteur principal, finissant ainsi les divers accessoires pour la prochaine utilisation.

b. Pièces de soudure triangulaires

La ligne négative fixée au poli, nettoyez et enlevez la peinture sur la pièce ; plus le fonctionnement est proche de la surface, mieux c'est. Connectez le marteau de traction triangulaire connecté à la torche et verrouillez-la. Sélectionnez le mode de soudage approprié.

Ajustez le pouvoir. La lampe torche de soudage pression sur le corps des parties déprimées de la machine à soudage automatique. Tirez les parties encastrées directement dans le sens opposé à la direction du soudage au marteau.

Note :

1. Avant de faire cette opération, veuillez essayer sur d'autres pièces afin d'éviter que le courant soit trop important ou trop long pour endommager le corps afin de réparer la surface.
2. En fonction de l'épaisseur de la plaque de carrosserie, sélectionnez l'engrenage approprié ; la machine fera automatiquement correspondre le temps de soudage avec le courant.
3. Pièces de soudure triangulaires avant le remplacement de la réparation du méson, cela peut être directement après que la partie soudée de la dépression soit retirée. 4.

Après avoir effectué cette opération, vous pouvez continuer vers une autre opération fonctionnelle ; si vous ne continuez pas à travailler, veuillez éteindre l'alimentation et couper l'interrupteur principal, les divers accessoires de finition pour la prochaine utilisation.

c. Chauffage de tige de carbone

La ligne négative fixée au poli, nettoyez et retirez la peinture sur la pièce ; plus la surface de travail est proche du moyen. Connectez le marteau de traction triangulaire connecté à la torche et verrouillez-la. Sélectionnez le mode de soudage approprié.

Ajustez le pouvoir.

La carcasse est chauffée dans le sens des aiguilles d'une montre.

Avec de l'eau froide ou un chiffon humide placé juste au lieu d'utilisation de dilatation et contraction thermiques de la partie saillante du serrage, pour revenir à la normale.

Note :

1. Avant d'effectuer cette opération, veuillez d'abord tester sur d'autres pièces afin d'éviter que le courant soit trop important ou trop long et n'endommage le corps, pour réparer la surface.
2. En fonction de l'épaisseur de la plaque de carrosserie, sélectionnez l'engrenage approprié ; la machine fera automatiquement correspondre le temps de soudage avec le courant.
3. Après avoir effectué cette opération, vous pouvez passer à une autre opération fonctionnelle, si vous

Ne continuez pas à travailler, veuillez éteindre l'alimentation et couper l'interrupteur principal, le

divers accessoires de finition pour la prochaine utilisation.

Soudage de ligne d'onde

Fixez la ligne négative au poli, nettoyez et retirez la peinture sur la pièce, rapprochez la surface de travail du moyen. Connectez le marteau de traction triangulaire connecté à la torche et verrouillez-le. Sélectionnez le mode de soudage approprié.

Ajustez la puissance.

Placez la ligne de forme d'onde à la verticale dans la carrosserie de la voiture et placez la tête de soudage sur la ligne de forme d'onde verticale. La machine soudera automatiquement.

Avec un crochet à griffes et un marteau placé dans la ligne de forme d'onde, la dépression de la carrosserie de la voiture.

Note :

1. Avant d'effectuer cette opération, veuillez d'abord tester sur d'autres pièces, afin d'éviter que le courant soit trop important ou trop long pour réparer la surface du corps.
2. En fonction de l'épaisseur de la plaque de carrosserie, sélectionnez l'engrenage approprié ; la machine fera automatiquement correspondre le temps de soudage avec le courant.
3. Après avoir effectué cette opération, vous pouvez passer à une autre opération fonctionnelle ; si vous ne continuez pas à travailler, coupez l'alimentation et coupez l'interrupteur principal, ce sera une variété d'accessoires de finition, pour la prochaine utilisation.

e. L'utilisation de la ventouse

Utilisation de la ventouse manuelle :

1. La ventouse et le marteau de traction connectés
2. La ventouse forcée élimine l'angle mort de la dépression
3. avec le marteau dans la direction opposée pour sortir de la dépression

Entretien et réparation

Échéance et exclusion

Inquiétér	Raison	Remède
Pas de soudurecourir	1. Alimentation connectéeincorrectement.2. Interrupteur d'alimentation en position d'arrêt	1. Connectez l'alimentation selon le fabricant instructions.2. Placez l'interrupteur d'alimentation en positio « marche » .
Déclencheur nonfonctionnement	1. Gâchette endommagée.2. Fil de commande du pistolet cassé.3. Desserrez la fiche du fil de commande.4. Le commutateur de mode est incorrect position.	1. Remplacez la gâchette.2. Connectez à nouveau ou remplacez si nécessaire.3. Connectez la fiche du fil de commande encore.4. Placez le commutateur de mode position correcte.
Mauvaise soudure	1. Ampèreage trop faible2. Le cordon d'alimentation d'entrée n'a pas répondre à l'exigence.3. Mauvais contact de la pince de masse.	1. Augmentez le réglage de l'ampèreage2. Remplacez le cordon d'alimentation d'entrée.3. Changer la pince de masse emplacement.
Perçantpiece à usiner	1. Intensité de sortie trop élevée2. Mauvais contact de l'électrodepointe ou rondelle avec la piece à travailler	1. Réduisez le réglage de l'ampèreage2. Retirez le revêtement de matériel réduit ajouté pression.
Tige de carbonefonctionnementinstable	1. La tige ou la)piece en carbone est sale.2. Intensité incorrecte etréglage de l'heure.	1. Polissez la tige de carbone et pieces à usiner2. Réglez l'ampèreage et l'heure selon la piece à usiner épaisseur
Arrêt de l'unitétravailler pendantopération	1. Desserrez le bouchon de déclenchement.2. Fil de commande du pistolet cassé.3. Surchauffe.	1. Vérifiez le fil de commande du pistonlet et fiche de déclenchement.2. Attendez que la température refroidisse vers le bas

Liste de colisage

Nom de la piece	Quantité	Remarques
Unité centrale	1
Boîte à outils	1
Marteau à tirer	1
Tirer le pistolet	1
Fil ondulé	dix
tête de méson	1
Tête de tige en carbone	1
Tête de soudage par points	1
Tiges de carbone	2
Clé	1
Tirer le crochet	1
Crochet à six mâchoires	1
Onglets triangulaires	dix
Cales longues (OT)	dix
Entretoise ronde	20
Ventouses	1

VEVOR

OUTILS ROBUSTES, MOITIÉ PRIX

Assistance technique et certificat de garantie

électronique www.vevor.com/support

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX
