Typ produktu	Zgrzewarka do kołków (zestaw do naprawy karoserii)
Marka	Vevor
Model	90E
Napięcie wejściowe	AC 220-240 V, 50 Hz (model standardowy)
Napięcie wyjściowe	AC 1-7 V
Moc wejściowa	3 kW
Maksymalny prąd wyjściowy chwilowy	3500 A
Maksymalny prąd wejściowy	20 A
Tryb pracy	Automatyczny / Ręczny
Liczba kanałów i trybów	7 kanałów, 77 trybów predefiniowanych
Grubość spawania	0,6 - 1,2 mm
Główne funkcje	Zgrzewanie punktowe, zgrzewanie kołków, zgrzewanie złączy OT, zgrzewanie trójkątne, nagrzewanie pręta węglowego, docisk na gorąco, zgrzewanie drutu falistego
Wbudowane zabezpieczenie	Zabezpieczenie przed przegrzaniem (automatyczne wyłączenie)
Dołączone akcesoria	Pistolet spawalniczy, młotek do wyciągania, 10 drutów falistych, 10 uchwytów trójkątnych, 10 długich podkładek (OT), 20 okrągłych podkładek dystansowych, 2 pręty węglowe, przyssawka, klucz, haki itp.
Konserwacja i czyszczenie	Regularnie czyścić złącza, sprawdzać stan kabli, utrzymywać maszynę w czystości i suchości
Części zamienne i naprawialność	Akcesoria spawalnicze (grot, pręty, przyssawki) są wymienne; skontaktuj się z serwisem Vevor w sprawie części
Informacje ogólne	Zgodny z normami CE i UKCA; spełnia wymagania części 15 przepisów FCC (klasa B)

Często zadawane pytania - 90E Vevor

Jak używać zgrzewarki Vevor 90E do naprawy wgniecenia w karoserii?

Aby naprawić wgniecenie, użyj trybu Zgrzewanie złączy (kod 2) lub Zgrzewanie trójkątne (kod 1). Zamocuj zacisk masy na czystej i odtłuszczonej powierzchni. Wybierz odpowiedni tryb na panelu, dostosuj moc do grubości blachy (np. moc 4-5 dla 0,8 mm). Umieść pistolet spawalniczy na elemencie naprawczym (podkładka lub uchwyt) i naciśnij, aby zespawać. Następnie usuń element za pomocą młotka do wyciągania.

Jakie ustawienie mocy dla blachy o grubości 0,8 mm?

Dla blachy o grubości 0,8 mm rozpocznij od mocy 4 z 5 w trybie zgrzewania złączy (kod 2) lub trójkątnego (kod 1). Maszyna automatycznie dostosowuje czas spawania. Jeśli spaw jest zbyt słaby, stopniowo zwiększaj moc. Zawsze testuj na odpadku przed pracą na karoserii.

Jak zmienić tryb spawania na zgrzewarce 90E?

Użyj przycisku Tryb spawania na panelu sterowania, aby przejść przez 7 kanałów. Każdy kanał odpowiada rodzajowi spawania: 1 = trójkątne, 2 = złącza, 3 = złącza OT, 4 = linia falista, 5 = docisk na gorąco, 6 = pręt węglowy, 7 = kołki. Potwierdź przyciskiem Potwierdzenie trybu. Możesz także przełączać między trybem automatycznym i ręcznym.

Co zrobić, jeśli maszyna nie spawa?

Najpierw sprawdź, czy zasilanie jest prawidłowo podłączone i czy przełącznik jest w pozycji włączonej. Upewnij się, że spust pistoletu działa i że przewód sterujący nie jest uszkodzony lub odłączony. Sprawdź również, czy zacisk masy jest dobrze podłączony do czystej i metalowej powierzchni. Jeśli problem nadal występuje, zapoznaj się z tabelą rozwiązywania problemów w instrukcji.

Jak podłączyć zacisk masy?

Zamocuj zacisk masy na czystej, nagiej i metalowej części karoserii, najlepiej w pobliżu obszaru spawania. Usuń farbę, rdzę lub smar, aby zapewnić dobry kontakt elektryczny. Złe połączenie może powodować słabe spoiny lub iskrzenie.

Jak używać dołączonej przyssawki?

Ręczna przyssawka służy do usuwania małych wgnieceń bez spawania. Umieść przyssawkę na środku wgniecenia, naciśnij mocno, aby wytworzyć podciśnienie, a następnie pociągnij młotek do wyciągania w przeciwnym kierunku, aby wypchnąć wgniecenie. W przypadku martwych punktów użyj przyssawki z młotkiem.

Jaka jest procedura nagrzewania pręta węglowego?

Wybierz tryb 6 (Nagrzewanie pręta węglowego). Zamocuj zacisk masy na czystej powierzchni. Włóż pręt węglowy w odpowiednią głowicę i podłącz do pistoletu. Nagrzewaj obszar do naprawy, przesuwając pręt zgodnie z ruchem wskazówek zegara. Następnie szybko schłodź wilgotną szmatką, aby wywołać rozszerzalność/ skurcz cieplny i wypchnąć wgniecenie.

Jak uniknąć przegrzania maszyny?

Maszyna jest wyposażona w zabezpieczenie termiczne, które automatycznie ją wyłącza w przypadku przegrzania. Aby tego uniknąć, przestrzegaj cyklu pracy: nie spawaj ciągle przez więcej niż kilka sekund, pozwól maszynie ostygnąć między operacjami. Upewnij się, że szczeliny wentylacyjne nie są zablokowane. W przypadku wyłączenia poczekaj, aż maszyna ostygnie przed ponownym uruchomieniem.

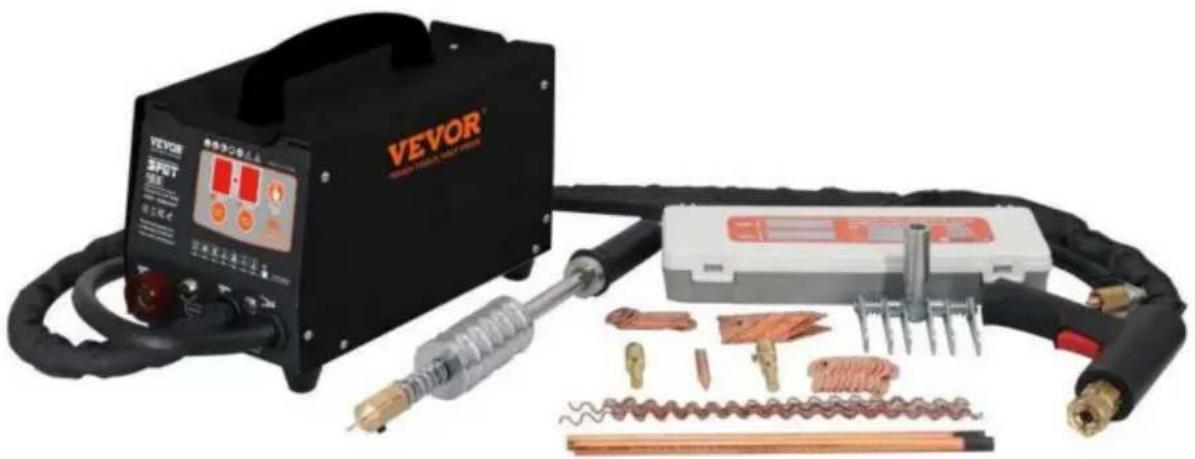

Jakie akcesoria są dostarczane z zgrzewarką Vevor 90E?

Zestaw zawiera: jednostkę centralną, skrzynkę narzędziową, młotek do wyciągania, pistolet spawalniczy, 10 drutów falistych, głowicę do złączy OT, głowicę do pręta węglowego, głowicę do zgrzewania punktowego, 2 pręty węglowe, klucz, hak do wyciągania, hak sześcioszczękowy, 10 uchwytów trójkątnych, 10 długich podkładek (OT), 20 okrągłych podkładek dystansowych i przyssawkę.

Gdzie znaleźć pomoc techniczną i gwarancję dla zgrzewarki 90E?

Odwiedź stronę www.vevor.com/support w celu uzyskania pomocy technicznej i elektronicznej certyfikacji gwarancyjnej. Znajdziesz tam instrukcje, FAQ i dane kontaktowe do obsługi klienta. Zachowaj dowód zakupu, aby aktywować gwarancję.

INSTRUKCJA OBSŁUGI 90E Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

ZESTAW DO NAPRAWY WGNIECEŃ SPAWALNIKA MODEL:90E

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.

"Oszczędź połowę", "połowa ceny" lub inne podobne wyrażenia używane przez nas przybliżają jedynie szacunkową oszczędność, jaką można zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy rzeczywiście oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR

TOUGH TOOLS, HALF PRICE

SPAWALNIK DO NAPRAWY WGNIECEŃ

ZESTAW NAPRAWCZY

MODEL:90E

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie prawo do interpretacji naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymasz. Prosimy wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję.

Informacja FCC:

UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić prawa użytkownika do obsługi urządzenia!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega następującym dwóm warunkom:

1) To urządzenie nie może powodować szkodliwych zakłóceń. 2) To urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu nie

wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność mogą unieważnić prawa użytkownika do obsługi produktu.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z

ograniczeniami dla urządzenia cyfrowego klasy B, zgodnie z częścią 15 zasad FCC. Ograniczenia te mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacji domowej.

Ten produkt generuje, wykorzystuje i może emitować częstotliwości radiowe

energię i jeśli nie jest zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w działaniu radia

i komunikacji. Jednak nie ma gwarancji, że zakłócenia

nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje

szkodliwe zakłócenia w odbiorze radia lub telewizji, które mogą wystąpić, użytkownik może je stwierdzić wyłączając i włączając produkt

Zachęcamy do podjęcia próby skorygowania zakłóceń za pomocą jednego lub większej liczby następujących środków.

Zmienić orientację lub położenie anteny odbiorczej. Zwiększyć odległość między produktem a odbiornikiem. - Podłączyć produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik. - Skonsultować się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.

PRAWIDŁOWA UTYLIZACJA Ten produkt podlega przyepam Dyrektywy Europejskiej 2012/19/WE. Symbol przekreslonego kosza na smieci oznacza, ze produkt wymaga selektywnej zbiórki smieci na terenie Unii Europejskiej. Dotyczny to produktu i wzystkich akcesiorów oznaczonych tym symbolem. Produktów oznaczonych jak sątie nożna wyrzuć racem ze zwykymi opadami domowymi, leczNSE je przyekaza do punktu zbiórki wCEE wCRM recyklungu urzadzeń elektrycznych i elektronicznych urzadzenia

CE

Zgodnosć to certyfikat bezpiecieśćstwa WE i Wielkiej Brytanii.

WAŻNE: OCHRONIARZE

!	Uzywajkiego zabezmiecznych, przyestrzejność rozsadku dotyczȩgo warunkowy prácy. Prźed instalacja i obłowę spawarki zapoznać są z poliższymi sądki miestrożnosci
	Przechytaj instruktów 1. przyst三点ioniem do obłowymi maszyny, zapoznać są zȩczegość w broszurach produktowych. 2. Prośc zȩ wywoćoryginalnych sąSci i akcesoria.
	Aby zapobiec parażeniu prądem: 1. Nie uzywaj spawarki do kontaku tye skóra i mokra odzieża. 2. Nie wy)—czyzaj zasilania i nie pozwól, aby kabel otaczał operatora, króty nosi buty izolacyjne od spodu. 3. Uziemij i pracuj bezpoźrednio.
	Podcas zorzystania z ur)—zdenia noś maskę, aby unikon)—problemów z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—Z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—z)—tym pojemniku
	W首选cu prácy, wDyniku spawania wydziel)—s)—toks)—gazy, nały zwor)—cu uw)—na went)—,—, abyNie zatu.—. (Zabronione jest spawanie w zam)—tym pojemniku)
	Elektrycznosć statyczna要去 uzzkodzić płytkę drukowaną urzadzenia 1. podłączony do dobrego uziemienia, aby zapobiec parażeniu prȩdom. 2. w ruchu i przechowywaniu uzywać przydmiotów obję tych antystatycznie, tak aby unikné uzzkodzenia maszyny.
	1. Rozpryski iskier i sąk spowoduź uzzkodzenia oczu 2. prosimy o noszenia maseczki lub krawę Dzi okularów
	Nie dotykaj są gorących elementów podczas spawania.
	Aby zapobiec wybuchowy:ławopalne i wybuchowe produkty z dala od obszar spawania.
	1. Pole elektromagnetyczne要去 szczególnie oddzialewać na serce operatora'' jesli major zainstalowy rozrusznik serca. Proszego trzymać są z daleka od maszyna. 2. Jegli potrzebujesz pomocy przy obłowudze maszyny, nie krę paj są jej szukać rada na&Całe zycie.
	Uwaȩj, aby nit zostać zmieȩdźonym i posiniaczonym podczas poruszania są.
	Naleź unikać dlugotrwaść pracy, gdyż要去 spowodowej przyegrzanie elementów maszyny i skrócić jej zwyotność.
	Zakaz spawania na wysokich obrotach.
	Po zakończenui spawania sprawość去哪里 spawania pod sątem przyegrzania rzopryski i gorący metal, aby zapobiec pożarowy.

Uwaga: Samoobrona spawacza! Skoncentruj się na innych, bezpiecznie! Postaw na bezpieczeństwo roślin! Płacić uwagę na konserwację sprzętu!

Ogólne zasady bezpieczeństwa:

Przed zdjęciem korpusu produktu należy najpierw wyciągnąć przewód.

Operator musi posiadać odpowiednie kwalifikacje.

Pracą urządzenia mogą sterować wyłącznie wykwalifikowani technicy.

Operatorzy są odpowiedzialni za przestrzeganie zabezpieczeń producentów samochodów

procedur elektrycznych i elektronicznych (komputery pokładowe, radia pokładowe, alarmy, poduszki powietrzne itp.)

Przed konserwacją należy odciąć i wymierzyć dopływ sprężonego powietrza, jeśli operacja jest wykonywana.

Elektrody, ramiona elektrod i inne przewodniki wtórne mogą się nagrzewać do bardzo wysokich temperatur i pozostają wysokie przez długi czas po zatrzymaniu maszyny. Płacić uwagę na oparzenia.

Regularna konserwacja zapobiegawcza jest konieczna.

Podłączenia zasilania:

1. Sprawdź, czy urządzenie musi być podłączone do złączki uziemiającej i do ziemi. Jest w dobrym stanie.
2. Sprawdź, czy stół warsztatowy jest podłączony do złączki uziemiającej. 3. Upewnij się, że operator nie ma kontaktu, ochry ani mokrej odzieży z częściami metalowymi do spawania.
3. Unikaj kontaktu ze spawanymi częściami.
4. Nie spawaj punktowo w bardzo wilgotnych miejscach lub na mokrej podłodze.
5. Nie spawaj zużytych kabli. Sprawdź, czy pas izolujący nie ma uszkodzeń, a kabel lub połączenie nie jest luźne.
6. Przed wymianą elektrody należy wyłączyć urządzenie.
7. Proszę odłączyć urządzenie bezpośrednio przed kontrolą lub naprawą.

Ochrona oczu i ciała:

1. Podczas spawania nosić rękawice skórzane, fartuch spawalniczy, obuwie ochronne, odzież ochronną, filtr i kask lub okulary ochronne. Operator musi chronić oczy podczas tarcia i uderzania młotkiem.
2. Nie noś pierścionków, zegarków ani biżuterii. Może to spowodować oparzenia.
3. Wszystkie płyty ochronne muszą być w dobrym stanie i we właściwym położeniu. W przypadku braku ochrony oczu nie należy patrzeć na łuk spawalniczy. Chroń środowisko w pobliżu produktu przed projekcją i odbiciem.

Dymy spawalnicze:

Operacje spawalnicze mogą prowadzić do emisji toksycznego dymu i szkodliwego pyłu metalicznego.

Urządzenie należy instalować w pomieszczeniach zadaszonych, wyposażonych w wyciągi dymu.

Operatorzy muszą nosić maski przeciwpyłowe. Materiały spawalnicze należy oczyścić.

Zwróć uwagę na ogień:

1. Sprawdź, czy iskry nie powodują pożaru, zwłaszcza w pobliżu materiałów łatwopalnych.
2. Sprawdź, czy gaśnica znajduje się niedaleko operatora.
3. Umieść sprężarkę w miejscu, w którym znajdują się urządzenia pneumatyczne.
4. Nie spawaj pojemnika z materiałem łatwopalnym i smarem, nawet jeśli jest pusty.
5. Nie spawaj w atmosferze wypełnionej łatwopalnym gazem lub oparami paliwa.

Zgodność elektromagnetyczna:

Sprawdź, czy w pobliżu

spawania nie ma innych przewodów zasilających, sterujących, telefonicznych, radiowych lub sprzętu do odbioru telewizji, zegarków, telefonów komórkowych, kart magnetycznych, komputerów lub innych urządzeń elektronicznych. Nie stosowano żadnych

aktywnych urządzeń medycznych (rozruszników serca, protez akustycznych) wokół (co najmniej 3 metry).

INFORMACJE FCC

OSTROŻNOŚĆ:

Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi urządzenia!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega następującym dwóm warunkom:

1) To urządzenie nie może powodować szkodliwych zakłóceń. 2) To urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą spowodować niepożądane działanie.

OSTRZEŻENIE:

Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi produktu.

Notatka:

Ten produkt został przetestowany i uznany za zgodny z ograniczeniami klasy B urządzenia cyfrowego zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie odpowiedniej ochrony przed szkodliwymi zakłóceniami w budynkach mieszkalnych podczas instalacji.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie jest zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Jednak nie ma gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można stwierdzić poprzez wyłączanie i włączanie produktu, zachęca się użytkownika do podjęcia próby skorygowania zakłóceń za pomocą jednego lub więcej z następujących środków.

Zmień orientację lub położenie anteny odbiorczej. Zwiększ odległość między produktem a odbiornikiem. - Podłącz produkt do gniazdka w obwodzie innym niż ten, do którego podłączony jest odbiornik. - Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.

Instalacja

1. Specyfikacja i parametry

Model	90E	90E
Napięcie wejsciowe (V)	AC 220-240 V 50 Hz	AC120 V 60 Hz
Napiȩcie wyjsciowe (V)	AC1-7V	AC1-7V
Moc wejsciowa (KW)	3KW	3KW
Natychmiastowy maksymalny prȩd wyjsciowy (A)	3500A	3500A
Wprowadź maksymalny prȩd (A) 20A		20A
Sposob pracy	Automatycznie/rå cznie	Automatycznie/rå cznie
Regularne godziny pracy	Tryb automatyczny ustawuminium programu	Tryb automatyczny ustawuminium programu
Stragany pracy	7 kanaiów 77 trybów	7 kanaiów 77 tryby
Grubość spoiny (mm)	0,6-1,2	0,6-1,2

Nazwa	kodowa przyjejność	scaia	Stajnie	Moc Zużycie (kw)
	1	Arkusz trójkata spawalniczy	Preferowane 1-5 plików	0,8-2,0
	2	Zgrzewanie uszczelek	Preferowane 2-5 plików	0,8-2,5
	3	Zgrzewanie uszczelek OT	Preferowane 3-5 plików	0,8-2,3
	4	Miejsce linii fali spawalniczy	Preferowane 4-5 plików	0,8-2,5
	5	Prasowanie na goraco	Preferowany plik 5-5	0,8-2,8
	6	Ogrzewanie prę temość glowym	Preferowany plik 6-3	0,8-2,0
	7	Zgrzewanie koło夫	Preferowany plik 7-5	0,8-3,0

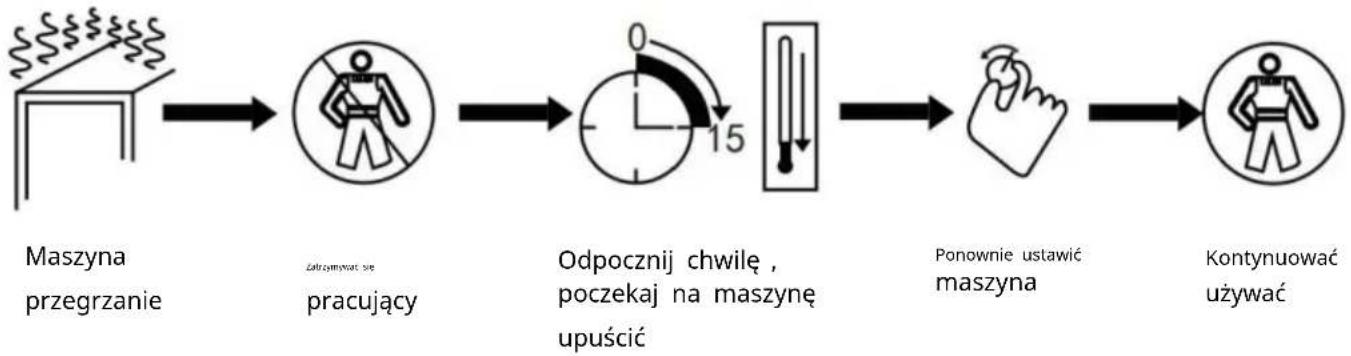

1. Cykl pracy i zabezpieczenie przed przegrzaniem

Cykl pracy maszyny polega na zastosowaniu powtarzalnego cyklu pracy, czyli spawania. Czas cyklu dla czasu spawania i czasu braku spawania oraz.

Dodatkowo maszyna wyposażona jest w zabezpieczenie przed przegrzaniem. Gdy temperatura osiągnie wartość krytyczną, spawarka zatrzyma się automatycznie, aby się schłodzić, a następnie kontynuować pracę, jak pokazano w szczegółach sytuacji.

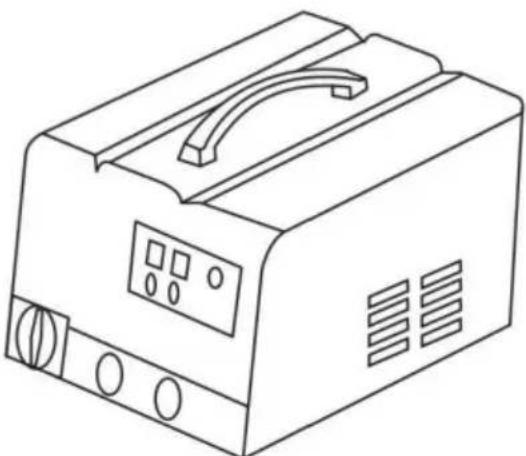

1. Instalacja maszyny

1). Klienci otrzymują maszyny, otwierają pierwsze opakowanie, znajdują produkt i broszury.

2). Zgodnie z instrukcjami zawartymi w liście przewozowym dotyczącymi pozycji i liczby sztuk sprawdza się, czy typ wyposażenia maszyny i jego liczba są prawidłowe. 3). Zgodnie ze zdjęciem wyglądu maszyny, maszyna jest instalowana i sprawdza się, czy występują inne problemy. Jeśli masz jakieś pytania, proszę skonsultuj się ze sprzedawcą lub serwisem.

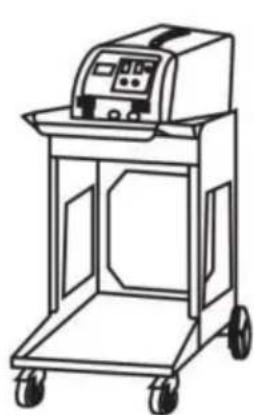

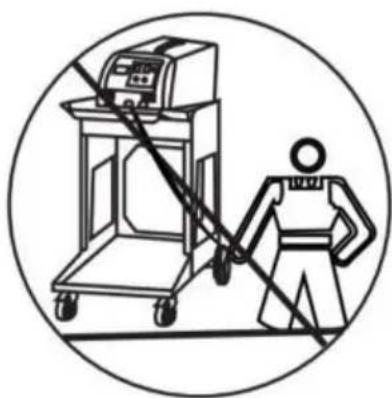

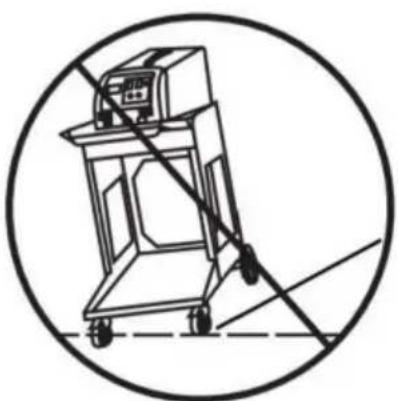

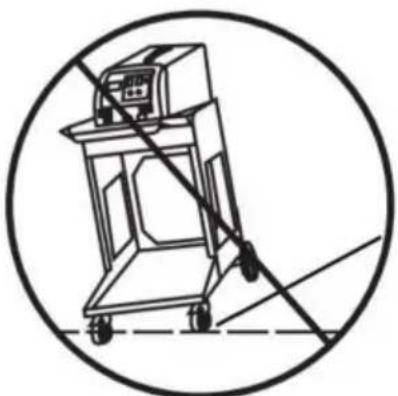

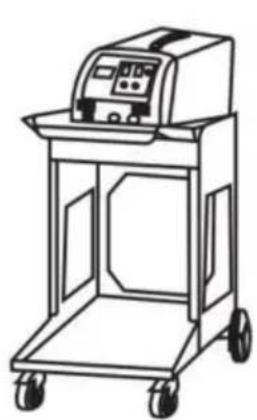

1. Przesunięcie i umieszczenie maszyny

1). Po zainstalowaniu maszyny, jeśli nie ma innych problemów, musimy wybrać właściwe miejsce do umieszczenia. 2). Długość wejściowego przewodu zasilającego jest określana w zależności od warunków pracy i odległości, a przewód zasilający nie może być mniejszy niż kabel miedziany o średnicy 4 mm. 3). Po umieszczeniu maszyny nie należy jej przechylać, aby była stabilna, i należy ją uziemić, aby uniknąć uszkodzenia maszyny. 4). Podczas przenoszenia maszyny należy używać krążka z krążkiem lub pomocy. Nie ciągnij urządzenia ani nie ciągnij za kabel, aby go przesunąć.

W przeciwnym razie spowoduje to uszkodzenie urządzenia lub przerwanie kabla i spowoduje niedogodności do późniejszej pracy.

Jak pokazano:

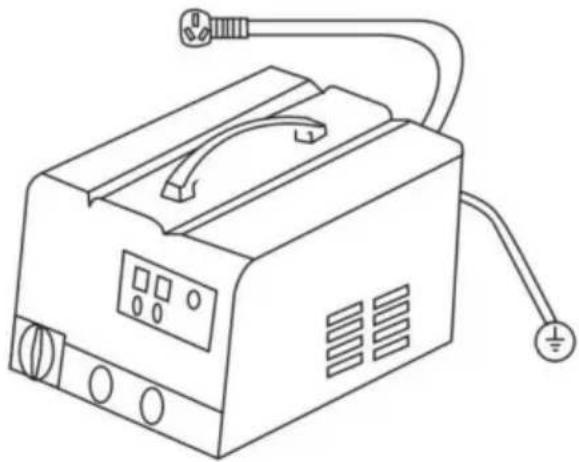

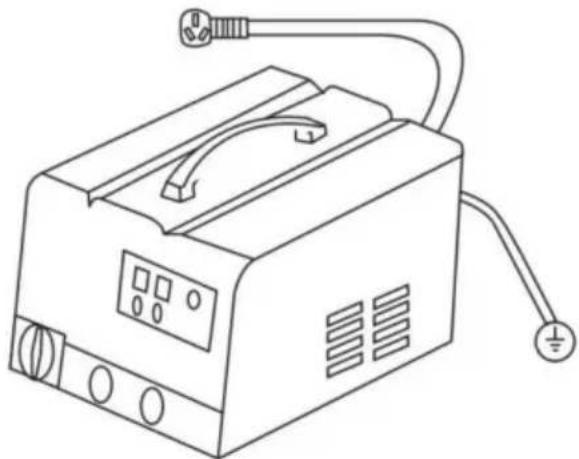

1. Podaj sposób podłączenia zasilacza

Włóż wtyczkę do odpowiedniego gniazdka, zgodnie z wtyczką dostarczoną wraz z urządzeniem. Koniecznie sprawdź

napięcie.

Operacyjny

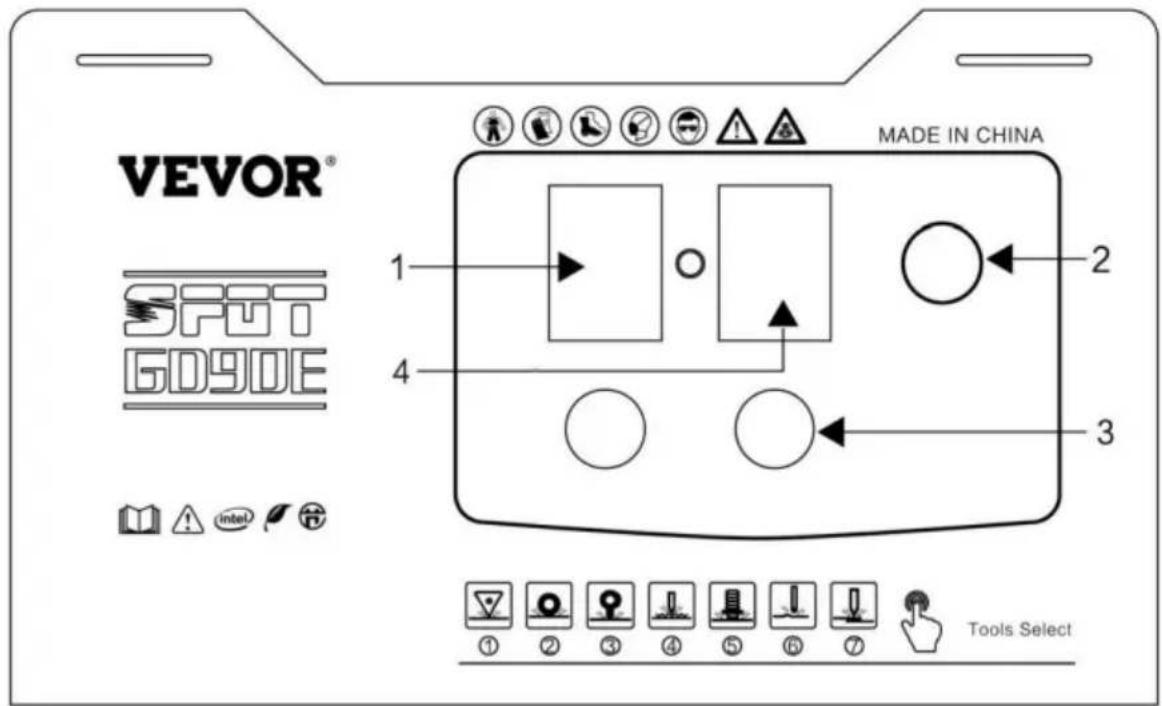

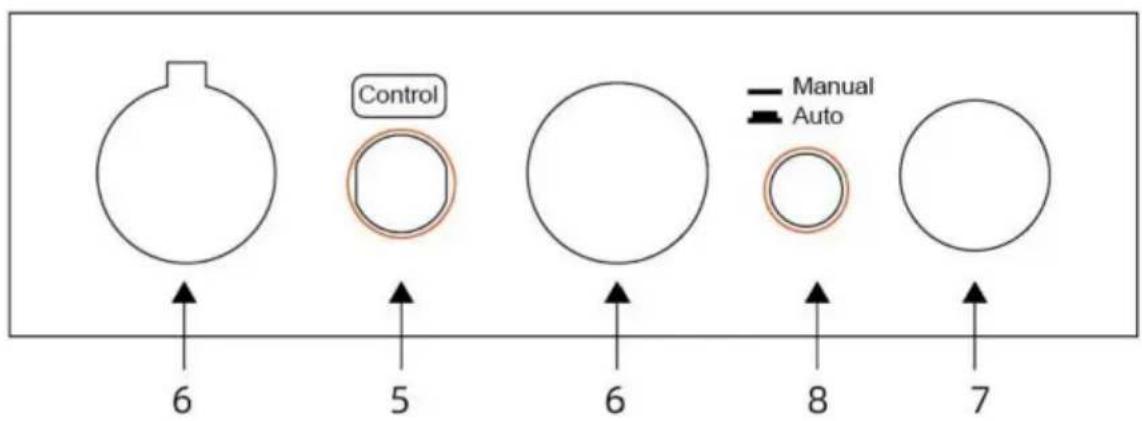

1. Wytyczne dotyczące panelu operacyjnego

1. Tryb spawania
2. Potwierdzenie trybu

3. Wyreguluj

1. Tryb zasilania

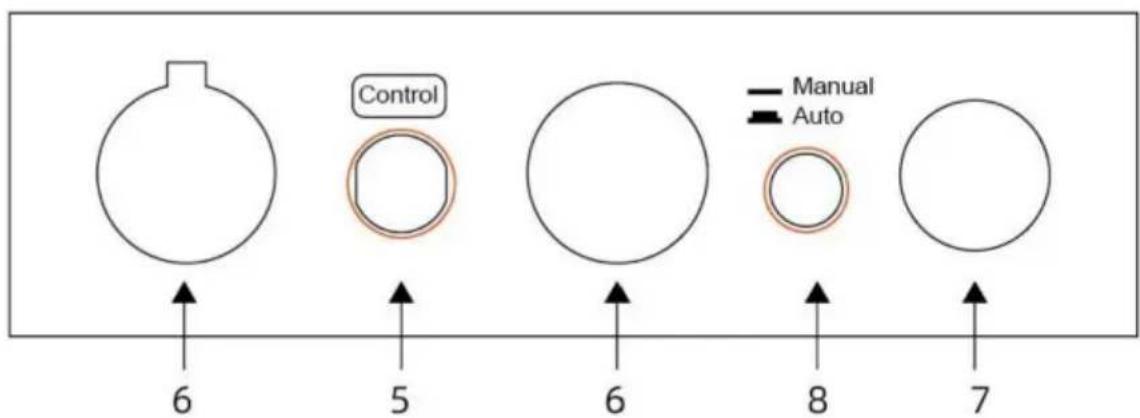

5. Kontrola

1. Linia uziemiająca
2. Linia palnika

Przełączanie ręczne/automatyczne

Notatka:

Praca z urządzeniem: maszyna przechodzi w stan ochrony, aż do ochłodzenia maszyny, a następnie można działać ręcznie.

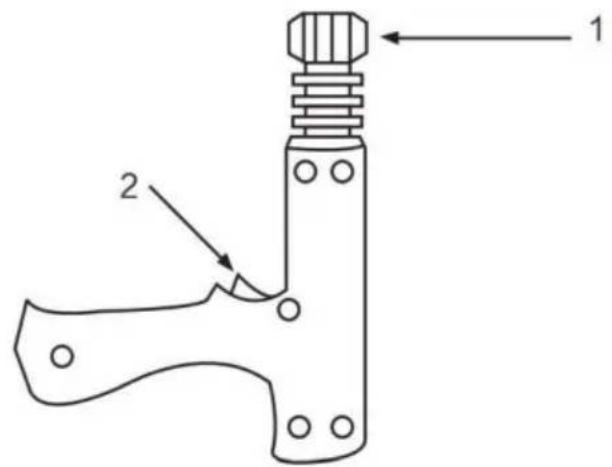

1. Palnik spawalniczy i złącze

1. Głowica blokująca
2. Przełącznik palnika

Zastosowanie jednostronnego pistoletu do zgrzewania punktowego

Kurczenie się pręta węglowego

Spawanie podkładek OT

Spawanie podkładek

Prasowanie na gorąco

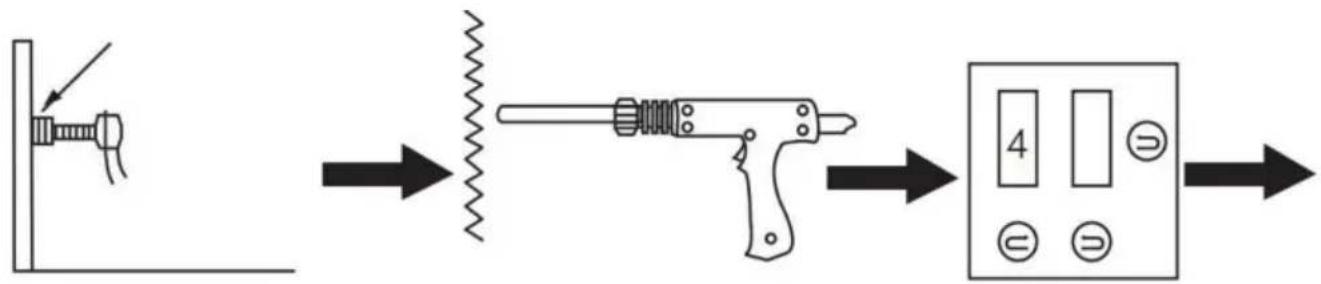

Spawanie drutem w formie fali

Ciągnący młotek punktowy

Podłączenie przewodu ujemnego

1. Umieść przewód na blasze w sekcji, która wymaga naprawy, jak najbliżej obszaru spawania, jak to możliwe.

1. Stałe uziemienie

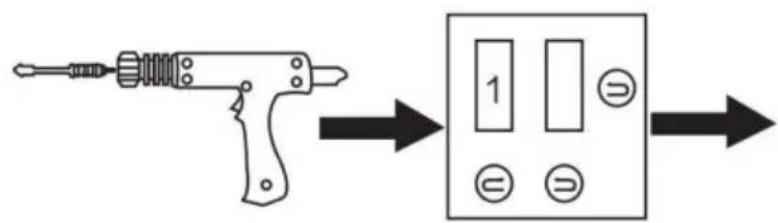

W przypadku połączenia ujemnego wybrać kod jako 1 i moc wybrać jako 6. Moc zwiększyć, nadając wyższą liczbę spoin w celu rozpuszczenia powłoki na końcówce ujemnej.

3. Sposób działania

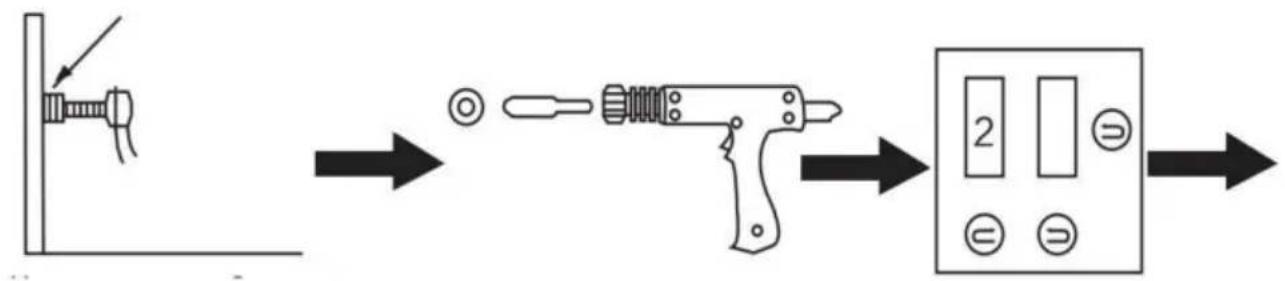

a. Spawanie uszczelek

Linię ujemną ustalić na wypolerowanej, czystej i odtłuszczonej powierzchni przedmiotu obrabianego; im bliżej powierzchni roboczej, tym lepiej.

Podłącz złącze uszczelki do palnika i zablokuj je uszczelką.

Wybierz odpowiedni tryb spawania.

Ustaw odpowiednią moc.

Świeci palnik spawalniczy; nacisk na ciało przygniecione części maszyny automatycznie się spawa.

Wyjmij palnik spawalniczy, używając młotka ciągnącego do uszczelki w przeciwnym kierunku, aby wyciągnąć uszczelkę, depresja.

Spawanie uszczelek OT, tak samo jak spawanie uszczelek, kod 3, priorytet mocy 5, pozostałe kroki takie same jak

Zgrzewanie uszczelek.

Notatka:

1. Przed wykonaniem tej czynności należy przetestować na innych przedmiotach, aby uniknąć uszkodzenia powierzchni pojazdu na skutek nadmiernego prądu lub zbyt długiego uszkodzenia.
2. W zależności od grubości blachy korpusu wybierz odpowiedni bieg, maszyna automatycznie dopasuje czas spawania do prądu.
3. Po wykonaniu tej czynności możesz kontynuować inne operacje funkcjonalne. Jeśli nie chcesz kontynuować pracy, wyłącz zasilanie i odłącz główny wyłącznik, kończąc różne akcesoria do następnego użycia. B. Trójkątne kawałki spawania

Linia ujemna ustalona na wypolerowanej, czystej i pozbawionej farby powierzchni obrabianego przedmiotu, im bliżej operacji powierzchni, tym lepiej.

Podłącz podłączony trójkątny młotek ciągnący do zapalarki i zablokuj ją. Wybierz odpowiedni tryb spawania.

Dostosuj odpowiednią moc.

Świeci palnik spawalniczy, nacisk na ciało wgniecionej części maszyny automatyczne spawanie.

Pociągnij wgłębione części bezpośrednio po przeciwnej stronie kierunek spawania młotkowego.

Notatka:

1. Przed wykonaniem tej operacji wypróbuj inne części, aby uniknąć

prąd jest zbyt duży lub zbyt długi, aby uszkodzić ciało i naprawić powierzchnię. 2. W zależności od grubości blachy korpusu wybierz odpowiedni bieg, czyli maszyna automatycznie dopasuje czas spawania do prądu. 3. Trójkątne kawałki

spawania przed wymianą naprawy mezonu, może

znajdować się bezpośrednio po wyciągnięciu tej części spawalniczej

zagębienia. 4. Po wykonaniu tej operacji należy przejść do innej funkcjonalnej operacji, jeśli nie kontynuujesz pracy, wyłącz zasilanie i odłącz główny wyłącznik, różne akcesoria wykończeniowe do następnego użycia.

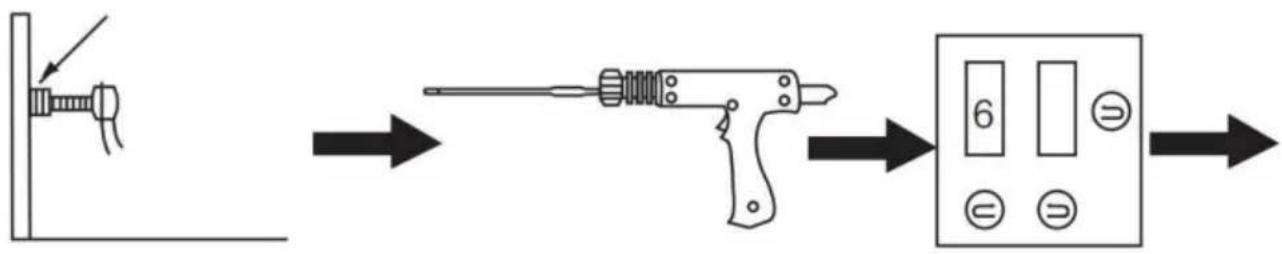

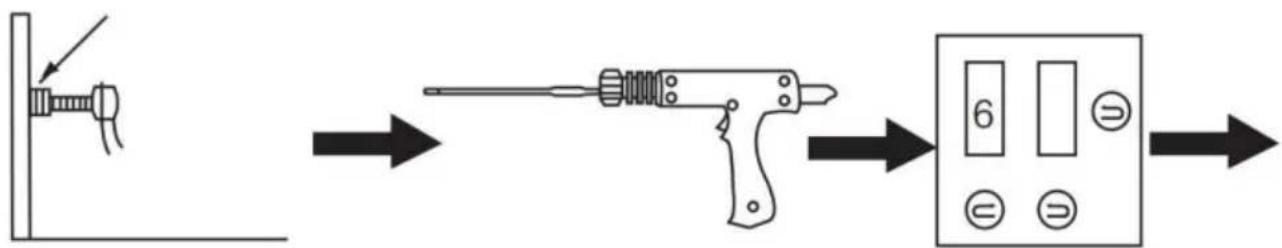

C. Ogrzewanie prętem węglowym

Linia ujemna ustalona na wypolerowanej i pozbawionej farby powierzchni obrabianego przedmiotu, bliżej powierzchni roboczej lepsza. Podłącz podłączony trójkątny młotek ciągnący do zapalarki i zablokuj ją. Wybierz odpowiedni tryb spawania.

Dostosuj odpowiednie moc.

Tusza jest podgrzewana w temp Zgodnia z ruchem wskazowek zegara.

Z zimna woda lub mokra szmatka tylko do.), uzycia rozszerzalinosc cieplna i kurcenie sie znacznca czc dokre cania, wroci do normalosci.

Notatka:

1. Przed wykonaniem tej operaciwyprobuj inné częsci, abyunikacja

I prad jest zbyt duzy lub zbyt dlugi, aby uszkodzic ciafo i naprawic powierzchnie. 2. W zaleznosci

od grubosci blachy korpusu wybierz odpwiedni bieg,czyli maszyne

automatycznie dopasuje czas spawania do pradu. 3. po wykonaniu tej

operaci mozesz przejsc do内在j fungcjonalnej operaci, jesti tak

nie kontynuować pracy, nalewy wylączycz zasilanie i odłaczyc glówny wylącznik

rozne akcesoria wykończeniowe do nastę pnego uzycia.

d.spawanie liniowe falowe

Wybierz odpwiedni trybspawania.

Linia ujemna ustalona na wypolerowac i usunac farba na obrabianym przyedmiocie, blizej powierzchni roboczej lepsza.

Podlacz

Podłączony trójkątny młotek ciągnący do zapal latarki i zablokuj ją

Dostosuj odpowiednie moc.

Umieść linię kształtu fali pionowo w karoserii samochodu i umieść głowicę spawalniczą na pionowej linii przybiegu. Maszyna spawa automatycznie.

Z hakiem do wciągania pazurów i młotkiem ustawionym w linii przybiegu, wgłębienie karoserii na zewnątrz.

Notatka:

1. Przed wykonaniem tej operacji przetestuj najpierw wewnętrzne części, aby tego uniknąć prąd jest zbyt duży lub zbyt długi, aby naprawić powierzchnię ciała.
2. W zależności od grubości blachy korpusu wybierz odpowiedni bieg, tj. maszyna automatycznie dopasuje czas spawania do prądu.
3. Po wykonaniu tej operacji możesz przejść do wewnętrznej funkcjonalnej operacji, jeśli tak nie kontynuuj pracy, wyłącz zasilanie i odetnij główny wyłącznik, są różnorodność wykończenia akcesoriów, do sągne pnego użycia.

mi. Użycie przyssawki

Użycie ręcznej przyssawki:

1. przyssawka i młotek są połączone
2. przyssawka zmuszona do braku martwego kąta depresja
3. młotkiem w kierunku przeciwnym do wyciągnąć depresję

Konserwacja i naprawa

Porazka i wykluczenia

Klopoty	Powód	Zaradzić
Bez spawania wyjscie	1. Podłuczony zasilacz nieprawidłowo. 2. Wylącznik zasilania w pozycji wylączone	1. Podłucz zasilanie wedlug producenta instrukcje. 2. Ustaw wylącznik zasilania w pozycji „wylączony".
Wyzwalacz nie pracujucy	1. Uszkodzony spust. 2. Uszkodzony przywość sterowania pistoletem. 3. Poluzuj wtyczne przywość sterowania goęgo. 4. Nieprawidłowy przyȩcznik trybu pozycja.	1. Wymiȩ spust. 2. Podłucz ponownie lub wymiȩ Jeśli to konieczne. 3. Podłuczć wtyczne przywość sterowania goęgo Ponownie. 4. Umieść przyȩcznik trybu prawnówna pozycja.
Ślabe spawanie	1. Zbyt niskie natę zzenia prȩdu 2. Wejsciowy przywość zasilacje nie spegnić wymaganie. 3. Zły kontakt zacisku uziemiajaźego.	1. Zwię ksz ustawuminium natę zenia 2. Wymiȩ wiersciowy przywość zasilówny. 3. Zmień zacisk uziemiajaźcy Lokalacja.
Przeszywajcy przydmiot obrabiany	1. Za wysokie natę zzenia wyjsciowe 2. Zły kontakt elektrydo końćowa lub pod.§kado z przydmiotem obrabianym.	1. Zmielejs uzstawuminium natę zenia 2. Usń powózek z Dodano redukcje material'u ciasnienie.
Prę t wie glowy pracujucy niétrwały	1. Prę t wie glowy lub przydmiot obrabiany budny. 2. Nieprawidłowe natę zzenia prȩdu i Ustawuminium czasu.	1. Polski przy t wie glowy i detale 2. Ustaw natę zzenia i czas według przydmiotu obrabianego grubość
Zatrzymanie jestnostki pracujucz podczas operacja	1. Poluzuj wtyczne spustu. 2. Uszkodzony przywość sterowania pistoletem. 3.Pręegrzanie.	1. Sprawdz przywość sterowania pistoletu i wtyczne spustowa. 2. Poczekaj, są temperatura są ochydzwów dof

Liarto zrpeczy do spakowania

Czekiowe imie	Ilość	Uwagi
Głowna rama	1
Przybornik	1
Ciagnęy Młot	1
Ciagnęcie pistaletu	1
Falisty drut	10	wwwww
głowama mezonu	1
Głowica przyta wie glowego	1
Głowica do zgrzewania punktowego	1
Pręty wie glowe	2
Klucz	1
Pociągnij hak	1
Hak o szȩciu szȩcę kach	1
Zak.§adki trójkatyne	10
Długie pod.§adki (OT)	10
Okrągly element dystansowy	20
Przyssawki	1

VEVOR

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i certyfikat e-gwarancji

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

ZESTAW DO NAPRAWY WGNIECEN SPAWALNIKA MODEL:90E

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.

"Oszczędź połowę", "połowa ceny" lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką można zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy rzeczywiście oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR

TOUGH TOOLS, HALF PRICE

SPAWALNIK DO WGNIECEŃ

ZESTAW NAPRAWCZY

MODEL:90E

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie prawo do interpretacji naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Prosimy wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję.

Informacje FCC:

UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić prawa użytkownika do obsługi urządzenia!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega następującym dwóm warunkom:

1) To urządzenie nie może powodować szkodliwych zakłóceń. 2) To urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu nie

wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność mogą unieważnić uprawnienia użytkownika do obsługi produktu.

Uwaga: ten produkt został przetestowany i uznany za zgodny z

ograniczeniami dla urządzenia cyfrowego klasy B zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacji domowej.

Ten produkt generuje, wykorzystuje i może emitować częstotliwości radiowe

energii i jeśli jest zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w działaniu radia

komunikacji. Jednak nie ma gwarancji, że zakłócenia

nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje

szkodliwe zakłócenia w odbiorze radia lub telewizji, które mogą wystąpić. Użytkownik decyduje o wyłączeniu i włączeniu produktu.

Zachęcamy do podjęcia próby skorygowania zakłóceń za pomocą jednego lub większej liczby następujących środków.

Zmień orientację lub położenie anteny odbiorczej. Zwiększ odległość pomiędzy produktem a odbiornikiem. - Podłącz produkt do gniazdka w innym obwodzie niż to, do którego podłączony jest odbiornik. - Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania wsparcia.

PRAWIDŁOWA UTYLIZACJA Ten produkt podlega przyepam Dyrektywy Europejskiej 2012/19/WE. Symbol przekreslonego kosza na smieci oznacza, ze produkt wymaga selektywnej zbiórki smieci na terenie Unii Europejskiej. Dotyczny to produktu i wzystkich akcesiorów oznaczonych tym symbolem. Produktów oznaczonych jak sątie nożna wyrzuć racem ze zwykymi opadami domowymi, leczNSE je przybekaza do punktu zbiórki wCEE wCRM recyklungu urzadzeń elektrycznych i elektronicznych urzadzenia

CE

Zgodnosć to certyfikat bezpiecieśćstwa WE i Wielkiej Brytanii.

WAŻNE OCHRONIARZE

!	Uzywajkiego zabezmieczenia, przyestrzejacja zdrowego rozsądku dotyczȩgo warunków pracy. Przed instalacja i oblasgow spawarki zapoznaji są z poniȩszymi siodkami ostrożnosci
	Przechytaj instruktów 1. przyst三点 priem do oblasgow maszyny, zapoznaji są z szczegliami w broszurach produktowych. 2. Proszność uzywać oryginialnych sąSci i akcesoria.
	Aby zapobiec parażeniu prędem: 1. Nie uzywaj spawarki do kontaku to skóra i mokra odzieża. 2. Nie wy)—cz)—zasilania i nie pozwól, aby kabel otac)—operatora, króry nosi buty izolacyjne od spodu. 3. Uziemij i pracuj bezpo)—rednio.
	Podcas z korzystania z ur)—zdenia noś mas)—k, aby unikon)—problem)—w)—zw)—anych z eksplo)—uc)—ymi są"—sciami, kró—moga spowod)—ob)—enia.
	W mistr)—pracy, wDyniku spawania wy)—d)—ja są—toks)—cne g)—zy, są)—zy z)—cic)—uw)—e na went)—)—, abyNie z)—ru.—. (Zabronione jest spawanie w)—z)—m)—tym)—p)—j)—niki)—
	Elektrycznosć statyczna要去 uzzkodzić płytkę drukowaną urzadzenia 1. podłączony do dobrego uziemienia, aby zapobiec parażeniu prȩdom. 2. w ruchu i przechowywaniu uzywać przydmiotów obję tych antystatycznie, tak aby unikné uzzkodzenia maszyny.
	1. Rozpryski iskier i sąk spowoduź uzzkodzenia oczu 2. prosimy o noszenia maseczki lub krawę Dzi okularów
	Nie dotykaj są gorących elementów podczas spawania.
	Aby zapobiec wybuchowy:ławopalne i wybuchowe produkty z dala od obszar spawania.
	1. Pole elektromagnetyczne要去 szczególnie oddzialewać na serce operatora'' jesli major zainstalowy rozrusznik serca. Proszego trzymać są z daleka od maszyna. 2. Jegli potrzebujesz pomocy przy obłowudze maszyny, nie krę paj są jej szukać rada na&Całe zycie.
	Uwaȩj, aby nit zostać zmieȩdźonym i posiniaczonym podczas poruszania są.
	Naleź unikać dlugotrwaść pracy, gdyż要去 spowodowej przyegrzanie elementów maszyny i skrócić jej zwyotność.
	Zakaz spawania na wysokich obrotach.
	Po zakończenui spawania sprawość去哪里 spawania pod sątem przyegrzania rzopryski i gorący metal, aby zapobiec pożarowy.

Uwaga: Samoobrona spawacza! Skoncentruj się na innych, bezpiecznie! Postaw na bezpieczeństwo roślin! Płacić uwagę na konserwację sprzętu!

Ogólne zasady bezpieczeństwa:

Przed zdjęciem korpusu produktu należy najpierw wciągnąć przewód.

Operator musi posiadać odpowiednie kwalifikacje.

Pracą urządzenia mogą sterować wyłącznie wykwalifikowani technicy.

Operatorzy są odpowiedzialni za przestrzeganie zabezpieczeń producentów samochodów

procedur elektrycznych i elektronicznych (komputery pokładowe, radia pokładowe, alarmy, poduszki powietrzne itp.)

Przed konserwacją należy odciąć i wymierzyć dopływ sprężonego powietrza, jeśli operacja jest wykonywana.

Elektrody, ramiona elektrod i inne przyrządy wtórne mogą się nagrzewać do bardzo wysokiej temperatury i pozostają wysokie przez pewien czas po zatrzymaniu maszyny. Płacić uwagę na oparzenia.

Regularna konserwacja zapobiegawcza jest konieczna.

Podłączenia zasilania:

1. Sprawdź, czy urządzenie musi być podłączone do złączki uziemiającej i do ziemi. Jest w dobrym stanie.
2. Sprawdź, czy stół warsztatowy jest podłączony do złącza uziemiającego. 3. Upewnij się, że operator nie ma kontaktu, ochrony ani mokrej odzieży z częściami metalowymi do spawania.
3. Unikaj kontaktu ze spawanymi częściami.
4. Nie spawaj punktowo w bardzo wilgotnych miejscach lub na mokrej podłodze.
5. Nie spawaj zużytych kabli. Sprawdź, czy pas izolujący nie ma uszkodzeń, a kabel lub połączenie nie jest luźne.
6. Przed wymianą elektrody należy wyłączyć urządzenie.
7. Proszę odłączyć urządzenie bezpośrednio przed kontrolą lub naprawą.

Ochrona oczu i ciała:

1. Podczas spawania nosić rękawice skórzane, fartuch spawalniczy, obuwie ochronne, spawalniczą odzież ochronną, filtr łukowy i kask lub okulary ochronne. Operator musi chronić oczy podczas tarcia i uderzania młotkiem.
2. Nie noś pierścionków, zegarków ani biżuterii. Może to spowodować oparzenia.
3. Wszystkie płyty ochronne muszą być w dobrym stanie i we właściwym położeniu. W przypadku braku ochrony oczu nie należy patrzeć na łuk spawalniczy. Chroń środowisko w pobliżu produktu przed projekcją i odbiciem.

Dymy spawalnicze:

Operacje spawalnicze mogą prowadzić do emisji toksycznego dymu i szkodliwego pyłu metalicznego.

Urządzenie należy instalować w pomieszczeniach zadaszonych, wyposażonych w wyciągi dymu.

Operatorzy muszą nosić maski przeciwpyłowe. Materiały spawalnicze należy oczyścić.

Zwróć uwagę na ogień:

1. Sprawdź, czy iskry nie powodują pożaru, zwłaszcza w pobliżu materiałów łatwopalnych.
2. Sprawdź, czy gaśnica znajduje się niedaleko operatora.
3. Umieść sprężarkę w miejscu, w którym znajdują się urządzenia pneumatyczne.
4. Nie spawaj pojemnika z materiałem łatwopalnym i smarem, nawet jeśli jest pusty.
5. Nie spawaj w atmosferze wypełnionej łatwopalnym gazem lub oparami paliwa.

Zgodność elektromagnetyczna:

Sprawdź, czy w pobliżu

spawania nie ma innych przewodów zasilających, sterujących, telefonicznych, radiowych lub sprzętu do odbioru telewizji, zegarków, telefonów komórkowych, kart magnetycznych, komputerów lub innych urządzeń elektronicznych. Nie stosowano żadnych

aktywnych urządzeń medycznych (rozruszników serca, protez akustycznych) wokół (co najmniej 3 metry).

INFORMACJE FCC

OSTROŻNOŚĆ:

Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi urządzenia!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega następującym dwóm warunkom:

1) To urządzenie nie może powodować szkodliwych zakłóceń. 2) To urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

OSTRZEŻENIE:

Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi produktu.

Notatka:

Ten produkt został przetestowany i uznany za zgodny z ograniczeniami klasy B urządzenia cyfrowego zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie odpowiedniej ochrony przed szkodliwymi zakłóceniami w instalacjach mieszkalnych.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie jest zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Jednak nie ma gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, które można określić na podstawie wyłączania i włączania produktu, zachęca się użytkownika do podjęcia próby skorygowania zakłóceń za pomocą jednego lub więcej z następujących środków.

Zmień orientację lub położenie anteny odbiorczej. Zwiększ odległość między produktem a odbiornikiem. - Podłącz produkt do gniazdka w obwodzie innym niż ten, do którego podłączony jest odbiornik. - Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.

Instalacja

1. Specyfikacja i parametry

Model	90E	90E
Napięcie wejsciowe (V)	AC 220-240 V 50 Hz	AC120 V 60 Hz
Napiȩcie wyjsciowe (V)	AC1-7V	AC1-7V
Moc wejsciowa (KW)	3KW	3KW
Natychmiastowy maksymalny prȩd wyjsciowy (A)	3500A	3500A
Wprowadź maksymalny prȩd (A) 20A		20A
Sposob pracy	Automatycznie/rå cznie	Automatycznie/rå cznie
Regularne godziny pracy	Tryb automatyczny ustawuminium programu	Tryb automatyczny ustawuminium programu
Stragany pracy	7 kanaiów 77 trybów	7 kanaiów 77 tryby
Grubość spoiny (mm)	0,6-1,2	0,6-1,2

Nazwa	kodowa przyjejność	scaia	Stajnie	Moc Zużycie (kw)
	1	Arkusz trójkata spawalniczy	Preferowane 1-5 plików	0,8-2,0
	2	Zgrzewanie uszczelek	Preferowane 2-5 plików	0,8-2,5
	3	Zgrzewanie uszczelek OT	Preferowane 3-5 plików	0,8-2,3
	4	Miejsce linii fali spawalniczy	Preferowane 4-5 plików	0,8-2,5
	5	Prasowanie na goraco	Preferowany plik 5-5	0,8-2,8
	6	Ogrzewanie prę temość glowym	Preferowany plik 6-3	0,8-2,0
	7	Zgrzewanie koło夫	Preferowany plik 7-5	0,8-3,0

1. Cykl pracy i zabezpieczenie przed przegrzaniem

Cykl pracy maszyny polega na zastosowaniu powtarzalnego cyklu pracy, czyli spawania, z czasem cyklu dla czasu spawania i czasu braku spawania.

Dodatkowo maszyna wyposażona jest w zabezpieczenie przed przegrzaniem. Gdy temperatura osiągnie wartość krytyczną, spawarka automatycznie zatrzyma pracę, aby się schłodzić, a następnie kontynuuje pracę, jak pokazano w szczegółach sytuacji.

1. Instalacja maszyny

1). Klienci otrzymują maszyny, otwierają pierwsze opakowanie, znajdują produkt i broszury.

2). Zgodnie z instrukcjami zawartymi w liście przewozowym dotyczącymi pozycji i liczby sztuk sprawdź, czy typ wyposażenia maszyny i jego liczba są prawidłowe. 3). Zgodnie ze zdjęciem wyglądu maszyny, maszyna jest zainstalowana i sprawdź maszynę, czy występują inne problemy. Jeśli masz jakieś pytania, skonsultuj się ze sprzedawcą lub serwisem.

1. Przesuń i umieść uwagę maszyny

1). Po zainstalowaniu maszyny, jeśli nie ma innych problemów, musimy wybrać właściwe miejsce do umieszczenia. 2). Długość wejściowego przewodu zasilającego jest określana w zależności od warunków pracy i odległości, a przewód zasilający nie może być mniejszy niż kabel miedziany o średnicy 4 mm. 3). Po umieszczeniu maszyny nie należy jej przechylać, aby była stabilna, i należy ją uziemić, aby uniknąć uszkodzenia maszyny. 4). Podczas przenoszenia maszyny należy używać krążka z krążkiem lub pomocy maszyny. Nie ciągnij urządzenia ani nie ciągnij za kabel, aby go przesunąć.

W przeciwnym razie spowoduje to uszkodzenie urządzenia lub przerwanie kabla i spowoduje niedogodności do późniejszej pracy.

Jak pokazano:

1. Podaj sposób podłączenia zasilacza

Włóż wtyczkę do odpowiedniego gniazdka, zgodnie z wtyczką dostarczoną wraz z urządzeniem. Koniecznie sprawdź

Napięcie.

Operacyjny

1. Wytyczne dotyczące panelu operacyjnego

1. Tryb spawania
2. Potwierdzenie trybu

3. Wyreguluj

1. Tryb zasilania

5. Kontrola

1. Linia uziemiająca
2. Linia palnika

Przełączanie ręczne/automatyczne

Notatka:

Praca z uziemieniem maszyny przyjeździe w stan ochrony, aż do ochłodzenia maszyny, a następnie zęcznych działań

1. Palnik spawalniczy i złącze

1. Głowica blokująca
2. Przełącznik palnika

Zastosowanie jednostronnego pistoletu do zgrzewania punktowego

Kurczenie się pręta węglowego

Spawanie podkładek OT

Spawanie podkładek

Prasowanie na gorąco

Spawanie drutem w formie falli

Ciągnący młotek punktowy

Podłączenie przewodu ujemnego

1. Umieść przewód na blasze w sekcji, która wymaga naprawy, jak najbliżej obszaru spawania, jak to możliwe.

1. Palnik spawalniczy w pobliżu maszyny, w pobliżu spawania automatycznego maszyny.

1. Stałe uziemienie

W przypadku połączenia ujemnego można wybrać kod jako 1 i moc można wybrać jako 6. Moc można zwiększyć, nadając wyższą liczbę spoin w celu rozpuszczenia powłoki na końcówce ujemnej.

3. Sposób działania

a. Spawanie uszczelek

Linia ujemna ustalona na wypolerowanej, czystej i pozbawionej farby powierzchni przedmiotu obrabianego; im bliżej powierzchni roboczej, tym lepiej.

Podłącz złącze uszczelki do palnika i zablokuj je uszczelką.

Wybierz odpowiedni tryb spawania.

Ustaw odpowiednią moc.

Świeci palnik spawalniczy; nacisk na ciało przygniecionych części maszyny automatycznie się spawa.

Wyjmij palnik spawalniczy za pomocą młotka ciągnącego do uszczelki w przeciwnym kierunku, aby wyciągnąć uszczelkę, depresja.

Spawanie uszczelek OT, tak samo jak spawanie uszczelek, kod 3, priorytet mocy 5, pozostałe kroki takie same jak

Zgrzewanie uszczelek.

Notatka:

1. Przed wykonaniem tej czynności należy przetestować na innych przedmiotach, aby uniknąć uszkodzenia powierzchni pojazdu na skutek nadmiernego prądu lub zbyt długiego spawania.
2. W zależności od grubości blachy korpusu wybierz odpowiedni bieg, maszyna automatycznie dopasuje czas spawania do prądu.
3. Po wykonaniu tej czynności możesz kontynuować inne operacje funkcjonalne. Jeśli nie kontynuujesz pracy, wyłącz zasilanie i odłącz główny wyłącznik, kończąc różne akcesoria do następnego użycia. B. Trójkątne kawałki spawania

Linia ujemna ustalona na wypolerowanej, czystej i pozbawionej farby powierzchni obrabianego przedmiotu, im bliżej operacji powierzchni, tym lepiej. Podłącz podłączony trójkątny młotek ciągnący do zapalarki i zablokuj ją. Wybierz odpowiedni tryb spawania.

Dostosuj odpowiednią moc.

Świeci palnik spawalniczy, nacisk na ciało wgniecione części, maszyna automatycznie spawa.

Pociągnij wgłębione części bezpośrednio po przeciwnej stronie kierunku spawania młotkowego.

Notatka:

1. Przed wykonaniem tej operacji wypróbuj inne części, aby uniknąć

prąd jest zbyt duży lub zbyt długi, aby uszkodzić ciało i naprawić powierzchnię. 2. W zależności od grubości blachy korpusu wybierz odpowiedni bieg, czyli maszyna automatycznie dopasuje czas spawania do prądu. 3. Trójkątne kawałki

spawania przed wymianą naprawy elementu, może

znajdować się bezpośrednio po wyciągnięciu tej części spawalniczej

zagę bienia. 4. po wykonaniu tej operacji należy przejść do wewnętrznej operacji, są takie, nie kontynuując pracy, należy wyłączyć zasilanie i odłączyć główny wyłącznik, różne akcesoria wykończeniowe do następnego użycia.

C. ogrzewanie prądem węglowym

Linia ujemna ustalona na wypolerować i usunąć farbę na obrabianym przedmiocie, bliżej powierzchni roboczej lepsza. Podłącz podłączony trójkątny młotek ciągnący do zapal latarkę i zablokuj ją. Wybierz odpowiedni tryb spawania.

Dostosuj odpowiednią moc.

Tusza jest podgrzewana w temp. Zgodnie z ruchem wskazówek zegara.

Z zimną wodą lub mokrą szmatką tylko do użycia, rozszerzalność cieplna i kurczenie się znaczną część dokręcania, wrócić do normalności.

Notatka:

1. Przed wykonaniem tej operacji wypróbuj inne części, aby uniknąć

prąd jest zbyt duży lub zbyt długi, aby uszkodzić ciało i naprawić powierzchnie. 2. Wazelina

od grubości blachy korpusu wybierz odpowiedni bieg, czyli maszynę

automatycznie dopasuje czas spawania do prądu. 3. po wykonaniu tej

operacji możesz przejść do wewnętrznej funkcjonalnej operacji, jeśli tak

nie kontynuować pracy, wyłącz zasilanie i odłącz główny wyłącznik

różne akcesoria wykończeniowe do następnego użycia.

d. spawanie liniowe falowe

Wybierz odpowiedni tryb spawania.

Linia ujemna ustalona na wypolerować i usunąć farbę na obrabianym przedmiocie, bliżej powierzchni roboczej lepsza.

Podłącz

Podłączony trójkątny młotek ciągnący do zapalenia latarki i zablokuj ją

Dostosuj odpowiednią moc.

Umieść linię kształtu fali pionowo w karoserii samochodu i umieść głowicę spawalniczą na pionowej linii przybiegu. Maszyna spawa automatycznie.

Z hakiem do wciągania pazurów i młotków ustawiony w linii przybiegu, wgłębienie karoserii na zewnątrz.

Notatka:

1. Przed wykonaniem tej operacji przetestuj najpierw wewnętrzne części, aby tego uniknąć, prąd jest zbyt duży lub zbyt długi, aby naprawić powierzchnię.
2. W zależności od grubości blachy korpusu wybierz odpowiedni bieg, tj. maszyna automatycznie dopasuje czas spawania do prądu.
3. Po wykonaniu tej operacji możesz przejść do funkcjonalnej operacji, jeśli tak nie kontynuuj pracy, wyłącz zasilanie i odetnij główny wyłącznik, są różnorodności wykończenia akcesoriów, do sągnego użycia.

mi. Użycie przyssawki

Użycie ręcznej przyssawki:

1. przyssawka i młotek są połączone
2. przyssawka zmuszona do braku martwego kąta depresja
3. mlotkiem w kierunku przeciwnym do wyciagnac depresje

Konserwacja i naprawa

Porăzka i wykluczenia

Klopoty	Powód	Zaradzić
Bez spawania wyjscie	1. Podłuczony zasilacz nieprawidłowo. 2. Wylącznik zasilania w pozycji wylączone	1. Podłucz zasilanie wedlug producenta instrukcje. 2. Ustaw wylącznik zasilania w pozycji „wylączony".
Wyzwalacz nie pracujucy	1. Uszkodzony spust. 2. Uszkodzony przywość sterowania pistoletem. 3. Poluzuj wtyczne przywość sterowania goęgo. 4. Nieprawidłowy przyȩcznik trybu pozycja.	1. Wymiȩ spust. 2. Podłucz ponownie lub wymiȩ Jeśli to konieczne. 3. Podłuczć wtyczne przywość sterowania goęgo Ponownie. 4. Umieść przyȩcznik trybu prawnówna pozycja.
Ślabe spawanie	1. Zbyt niskie natę zzenia prȩdu 2. Wejsciowy przywość zasilacje nie spegnić wymaganie. 3. Zły kontakt zacisku uziemiajaźego.	1. Zwiȩ ksz ustawuminium natę zenia 2. Wymiȩ wiersciowy przywość zasilówny. 3. Zmień zacisk uziemiajaźcy Lokalacja.
Przeszywajcy przydmiot obrabiany	1. Za wysokie natę zzenia wyjsciowe 2. Zły kontakt elektrydo końćowa lub pod.§kado z przydmiotem obrabianym.	1. Zmielejs uzstawuminium natę zenia 2. Usń powózek z Dodano redukcje material'u ciasnienie.
Prę t wie glowy pracujucy niétrwały	1. Prę t wie glowy lub przydmiot obrabiany budny. 2. Nieprawidłowe natę zzenia prȩdu i Ustawuminium czasu.	1. Polski przy t wie glowy i detale 2. Ustaw natę zzenia i czas według przydmiotu obrabianego grubość
Zatrzymanie jestnostki pracujucz podczas operacja	1. Poluzuj wtyczne spustu. 2. Uszkodzony przywość sterowania pistoletem. 3.Pręegrzanie.	1. Sprawdz przywość sterowania pistoletu i wtyczne spustowa. 2. Poczekaj, są temperatura są ochydzwów dóth

Liarto zrpeczy do spakowania

Czekiowe imie	Ilość	Uwagi
Głowna rama	1
Przybornik	1
Ciagnęy Młot	1
Ciagnęcie pistaletu	1
Falisty drut	10
głowama mezonu	1
Głowica przyta wie glowego	1
Głowica do zgrzewania punktowego	1
Pręty wie glowe	2
Klucz	1
Pociągnij hak	1
Hak o szȩciu szȩcę kach	1
Zak.§adki trójkatyne	10
D.§ugie pod.§adki (OT)	10
Okrągly element dystansowy	20
Przyssawki	1

VEVOR

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i certyfikat e-gwarancji
