| Produkttyp | Bolzenschweißgerät (Karosserie-Reparatur-Kit) |
| Marke | Vevor |
| Modell | 90E |
| Eingangsspannung | AC 220-240 V, 50 Hz (Standardmodell) |
| Ausgangsspannung | AC 1-7 V |
| Eingangsleistung | 3 kW |
| Maximaler momentaner Ausgangsstrom | 3500 A |
| Maximaler Eingangsstrom | 20 A |
| Arbeitsmodus | Automatisch / Manuell |
| Anzahl Kanäle und Modi | 7 Kanäle, 77 voreingestellte Modi |
| Schweißdicke | 0,6 - 1,2 mm |
| Hauptfunktionen | Punktschweißen, Bolzenschweißen, OT-Fügeschweißen, Dreieckschweißen, Kohlenstoffstab-Erwärmung, Heißpressen, Wellendrahtschweißen |
| Integrierter Schutz | Überhitzungsschutz (automatische Abschaltung) |
| Enthaltenes Zubehör | Schweißpistole, Zughammer, 10 Wellendrähte, 10 Dreieckslaschen, 10 lange Keile (OT), 20 runde Distanzstücke, 2 Kohlenstoffstäbe, Saugnapf, Schlüssel, Haken, usw. |
| Wartung und Reinigung | Reinigen Sie regelmäßig die Anschlüsse, überprüfen Sie den Zustand der Kabel, halten Sie die Maschine sauber und trocken |
| Ersatzteile und Reparierbarkeit | Die Schweißzubehörteile (Spitzen, Stäbe, Saugnäpfe) sind austauschbar; wenden Sie sich für Teile an den Vevor-Kundendienst |
| Allgemeine Informationen | Entspricht CE- und UKCA-Norm; erfüllt Teil 15 der FCC-Bestimmungen (Klasse B) |
Häufig gestellte Fragen - 90E Vevor
Benutzerfragen zu 90E Vevor
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Schweißgerät kostenlos im PDF-Format! Finden Sie Ihr Handbuch 90E - Vevor und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 90E von der Marke Vevor.
BEDIENUNGSANLEITUNG 90E Vevor
a. Schweißen der Verbindungen
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

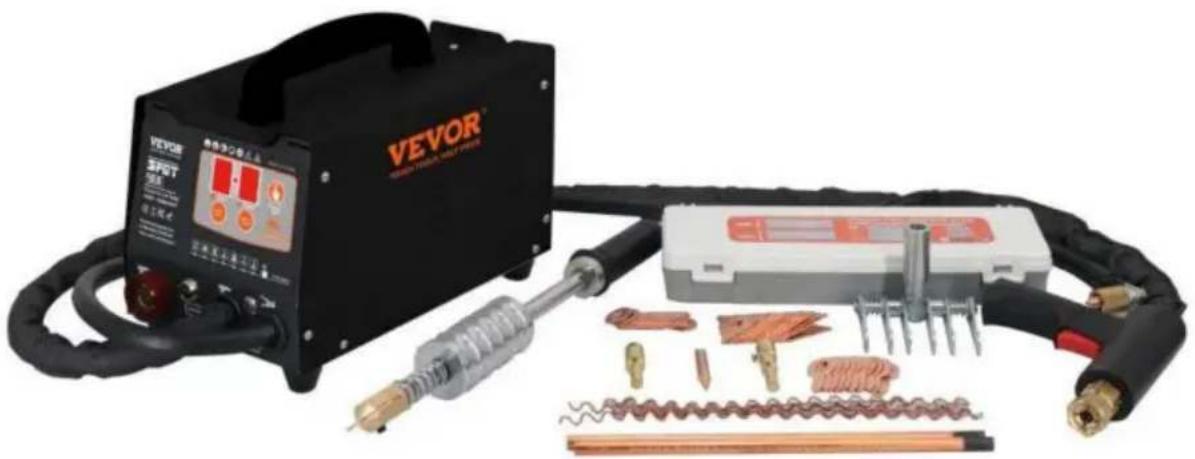

BOLZENSCHWEISSER-DENT-REPARATURSATZ
MODELL: 90E
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.
VEVOR
TOUGH TOOLS, HALF PRICE
Bolzenschweißgerät DENT
REPARATURSATZ
MODELL: 90E
Brauchen Sie Hilfe? Kontaktieren Sie uns!
Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.
Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lesen. Lesen Sie das Handbuch sorgfältig durch.
FCC-Informationen:
ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von
der für die Einhaltung verantwortlichen Partei genehmigt wurden, können die Benutzerlizenz ungültig machen.
Berechtigung zur Bedienung des Gerätes!
Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb ist unter den folgenden beiden Bedingungen zulässig:
1) Dieses Produkt kann schädliche Störungen verursachen. 2) Dieses Produkt muss alle Störungen akzeptieren, einschließlich
Störungen, die zu unerwünschtem Betrieb führen können.
ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden,
können zum Erlöschen der Berechtigung des Benutzers führen, das Produkt zu betreiben.
Hinweis: Dieses Produkt wurde getestet und entspricht den
Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-
Regeln. Diese Grenzen sind so konzipiert, dass sie einen angemessenen Schutz gegen schädliche Störungen in einer Wohnanlage bieten.
Dieses Produkt erzeugt, verwendet und kann Radiofrequenzenergie ausstrahlen. Wenn es nicht gemäß den
Anweisungen installiert und verwendet wird, kann es Störungen im Funkverkehr verursachen.
Kommunikation. Es gibt jedoch keine Garantie, dass Störungen
wird in einer bestimmten Installation nicht auftreten. Wenn dieses Produkt Störungen des Radio- und Fernsehempfangs verursacht, die
Durch Aus- und Einschalten des Produkts kann der Benutzer feststellen, ob die Störung behoben werden kann. Der Benutzer wird ermutigt, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:
Maßnahmen.
- Empfangsantenne neu ausrichten oder verlegen.
- Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
- Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an dem der Empfänger angeschlossen ist.
- Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker für Hilfe.
KORREKTE ENTSORGUNG
Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Als solche gekennzeichnete Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Geräte
Compliance ist eine Sicherheitszertifizierung der EG und des Vereinigten Königreichs.
WICHTIGE SICHERHEITSMASSNAHMEN
Bedienen Sie dieses Gerät mit gesundem Menschenverstand unter Arbeitsbedingungen. Beachten Sie vor der Installation und Inbetriebnahme des Schweißgeräts die folgenden Sicherheitsvorkehrungen:
Lesen Sie die Anweisungen: 1. Lesen Sie vor dem Betrieb der Maschine die Produktbroschüre im Detail durch. 2. Bitte verwenden Sie die Originalteile und Zubehör.
So vermeiden Sie einen Stromschlag: 1. Vermeiden Sie den Kontakt von Haut und nasser Kleidung mit dem Schweißgerät. 2. Schalten Sie die Stromversorgung nicht aus und halten Sie das Kabel nicht in der Höhe des Bedieners. Tragen Sie Schuhe mit dicker Sohlenisolierung. 3. Erden Sie das Gerät direkt und schließen Sie es an die Steckdose an.
Tragen Sie beim Gebrauch der Maschine eine Maske, um Probleme mit explodierenden Teilen zu vermeiden, die Verletzungen verursachen können.
Am Arbeitsplatz entstehen beim Schweißen giftige Gase. Achten Sie auf Belüftung, um eine Vergiftung zu vermeiden. (Schweißen in geschlossenen Behältern verboten)
| Statische Elektrizität kann die Platine des Geräts beschädigen 1. An eine gute Erdung angeschlossen, um Elektrizität zu verhindern. 2. Bei Bewegung und Lagerung antistatische Gegenstände verwenden, um um Schäden an der Maschine zu vermeiden. | |
| 1. Spritzer von Funken und Lichtbögen verursachen Augenschäden 2.itte tragen Sie eine Maske oder mit dem Rand der Brille | |
| Berühren Sie die bereits Werkstücke während des Schweiβens nicht mit der Hand. | |
| Um die Explosion zu verhindern: brennbare, explosive Produkte fern von der Schweißbereich. | |
| 1. Das elektromagnetische Feld kann das Herz des Bedieners beeinträchtigen, insbesondere wenn Sie einen Herzschrittmacher haben.itte halten Sie sich von der Maschine. 2. Wenn Sie Hilfe beim Bedieren der Maschine benötigen, wenden Sie sichitte an Ratschlage fürs Leben. | |
| Achten Sie daraufuf, dass Sie beim Bewegen keine Quetschungen oder Prelungen erleiden. | |
| Bitte vermeiden Sie einen längeren Betrieb, da dies zu einer Überhitzung des die Komponenten der Maschine beschädigen und ihre Lebensdauer verfügbar. | |
| Schweißen bei großer Höhe ist verboten. | |
| Nach Abschluss der Schweißarbeiten den Schweißbereich auf Überhitzung prüfen Spritzer und heiβes Metall, um Brände zu verhindern. |
Hinweis: Selbstschutz des Schweißers! Achten Sie auf die Sicherheit anderer! Achten Sie auf die Anlagensicherheit! Achten Sie auf die Gerätewartung!
Allgemeine Sicherheitsregeln:
Bevor Sie den Produktkörper entfernen, ziehen Sie zuerst das Kabel heraus.
Der Bediener muss über eine entsprechende Qualifikation verfügen.
Der Betrieb kann nur durch qualifiziertes Fachpersonal überwacht werden.
Betreiber sind für die Einhaltung der Schutzbestimmungen der Automobilhersteller verantwortlich von elektrischen und elektronischen Verfahren (Bordcomputer, Bordradios, Alarmanlagen, Airbags usw.)
Vor der Wartung muss die Druckluftzufuhr unterbrochen und abgeschaltet werden.
Vorgang wird ausgeführt.
Elektroden, Elektrodenarme und andere Sekundärleiter können sehr hohe
Temperaturen erreichen und bleiben lange heiß, nachdem die Maschine gestoppt wurde. Achten Sie auf
Verbrühungsgefahr.
Eine regelmäßige vorbeugende Wartung ist notwendig.
Netzanschluss:
- Überprüfen Sie, ob das Gerät an den Erdungskoppler und an die Erde angeschlossen ist. Es ist in gutem Zustand.
- Prüfen Sie, ob die Werkbank mit dem Erdungsanschluss verbunden ist. 3. Stellen Sie sicher, dass der Bediener keinen Kontakt mit den Metallteilen hat, keine Schutzkleidung und keine nasse Kleidung trägt.
- Vermeiden Sie den Kontakt mit geschweißten Teilen.
- Führen Sie keine Punktschweißungen an sehr feuchten Orten oder auf nassen Böden durch.
- Schweißen Sie nicht mit beschädigten Kabeln. Prüfen Sie, dass der Isoliergurt keine Standardkabel oder dass die Verbindung locker ist. 7. Bitte schalten Sie das Gerät aus, bevor Sie die Elektrode austauschen.
- Trennen Sie das Gerät direkt vom Stromnetz, bevor es überprüft oder repariert wird.
Schutz für Augen und Körper:
- Tragen Sie beim Schweißen Lederhandschuhe, Schweißschürzen, Sicherheitsschuhe, Schweiß
Schutzkleidung, Lichtbogenfilter und Strahlenschutzhelm oder -brille.
Der Bediener muss beim Reiben und Hammern seine Augen schützen.
- Tragen Sie keine Ringe, Uhren oder Schmuck. Dies kann zu Verbrennungen führen.
- Alle Schutzplatten müssen in gutem Zustand und in der richtigen Position sein.
Ohne Augenschutz, blicken Sie nicht in den Schweißlichtbogen. Schützen Sie die Umwelt in der Nähe des Produkts vor Projektion und Reflexion.
Schweißrauch:
Bei Schweißarbeiten kann es zur Freisetzung von giftigem Rauch und gesundheitsschädlichem Metallstaub kommen.
Das Gerät sollte in überdachten Bereichen mit Rauchinhalatoren installiert werden.
Bediener müssen Rauchmasken tragen. Schweißmaterialien müssen gereinigt werden.
Achten Sie auf Feuer:
- Prüfen Sie, ob Funken Brände verursachen, insbesondere in der Nähe von brennbaren Materialien.
- Stellen Sie sicher, dass sich der Feuerlöscher in der Nähe des Bedieners befindet.
- Platzieren Sie das Gerät dort, wo es pneumatische Geräte gibt.
- Schweißen Sie nicht an einem Behälter mit brennbaren Stoffen oder Schmiermitteln, auch wenn dieser leer ist.
- Schweißen Sie nicht in einer Atmosphäre mit brennbaren Gasen oder Kraftstoffdämpfen.
Elektromagnetische Verträglichkeit:
Überprüfen Sie in der Nähe der
Schweißstelle: - Es gibt keine anderen Stromkabel, Steuerkabel, Telefonleitungen, Radio- oder
Fernsehempfangsgeräte, Uhren, Mobiltelefone, Magnetkarten, Computer oder andere elektronische
Geräte. - Es wurden keine aktiven medizinischen Geräte
(Herzschrittmacher, Hörprothesen) verwendet
herum (mindestens 3 Meter).
FCC-INFORMATIONEN
VORSICHT:
Änderungen oder Modifikationen, die nicht ausdrücklich von der verantwortlichen Partei genehmigt wurden,
können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Geräts führen!
Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den
folgenden zwei Bedingungen:
1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die
zu unerwünschtem Betrieb führen können.
WARNUNG:
Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Konformität
verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.
Hinweis:
Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte dienen dazu, einen angemessenen Schutz gegen schädliche Störungen in einer Wohninstallation zu bieten.
Dieses Produkt erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen.
Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann dies zu
Störungen des Funkverkehrs. Es gibt jedoch keine Garantie dafür, dass
Störungen bei einer bestimmten Installation nicht auftreten. Wenn dieses Produkt dennoch Störungen verursacht, die den Radio- oder Fernsehempfang schädigen, was durch Aus- und Einschalten des Produkts festgestellt werden kann, wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben.
- Empfangsantenne neu ausrichten oder verlegen.
- Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
- Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den der Empfänger angeschlossen ist. Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.
Installation
1. Spezifikationen und Parameter
| Modell | 90° | 90° |
| Eingangsspannung (V) | Wechselstrom 220-240yV, 50yHz | Wechselstrom 120 V, 60 Hz |
| Ausgangsspannung (V) | AC1-7V | AC1-7V |
| Eingangsleistung (KW) | 3KW | 3KW |
| Augenblicklich maximal Ausgangsstrom (A) | 3500A | 3500A |
| Gehen Sie den maximalen Strom (A) | 20A ein | 20A |
| Arbeitsweise | Automatisch/manuell | Automatisch/manuell |
| Regelmäßige Arbeitszeiten | Automatischer ModusProgrammeinstellung | Automatischer ModusProgrammeinstellung |
| Arbeitsstände | 7 Kanäle 77 Modi | 7 Kanäle 77 Modi |
| Schweizdicke (mm) | 0,6-1,2 | 0,6-1,2 |
| Gangcodierung Name | Verkaufsstände | Leistung Verbrauch (kw) | ||
| 1 | Dreiectsblatt Schweißen | 1-5 Dateien bevorzugt | 0,8-2,0 | |
| 2 | Dichtungsschweiten | 2-5 Dateien bevorzugt | 0,8-2,5 | |
| 3 | OT-Dichtungsschweiten | 3-5 Dateien bevorzugt | 0,8-2,3 | |
| 4 | Wellenlinienfleck Schweißen | 4-5 Dateien bevorzugt | 0,8-2,5 | |
| 5 | Heiβpressen | 5-5 Dateien bevorzugt | 0,8-2,8 | |
| 6 | Kohlestabheziehung | 6-3-Datei bevorzugt | 0,8-2,0 | |
| 7 | Bolzenschweiten | 7-5-Datei bevorzugt | 0,8-3,0 | |

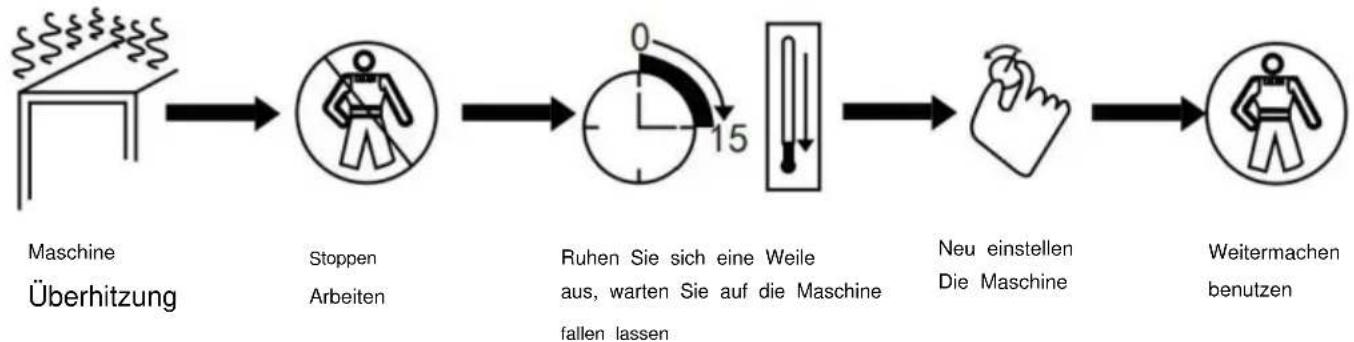

2. Der Arbeitszyklus und der Überhitzungsschutz
Der Arbeitszyklus der Maschine ist die Verwendung von wiederholten Arbeitszyklen, das Schweißen
Zykluszeit für die Ladezeit und Leerlaufzeit und.
Darüber hinaus ist die Maschine mit einem Überhitzungsschutz ausgestattet, bei dem die
Temperatur den kritischen Wert erreicht, das Schweißgerät stoppt automatisch
arbeiten, gekühlt werden, können Sie weiterarbeiten, wie in der spezifischen
Situation.

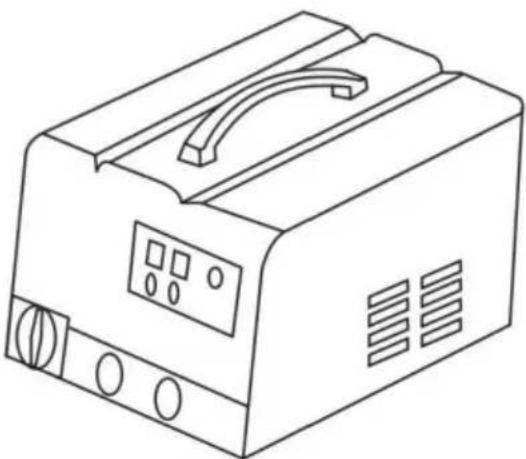

3. Die Installation der Maschine
1). Kunden erhalten die Maschine, das erste Paket wird geöffnet, finden Sie die Produktbroschüren.
2). Gemäß den Anweisungen in der Packliste die Artikel und die Anzahl kontrollieren, um zu prüfen, ob der Typ des Maschinenzubehörs und die Anzahl korrekt sind. 3). Nach dem Bild der Maschine die Maschine installieren, und
Überprüfen Sie die Maschine, ob es andere Probleme gibt. Wenn Sie Fragen haben, wenden Sie sich bitte an Ihren Händler oder an den Kundendienst.
- Bewegen Sie die Maschine vorsichtig und richten Sie sie aus.
1). Nach der Installation der Maschine, wenn keine anderen Probleme vorliegen, müssen wir den richtigen Ort zum Aufstellen wählen. 2). Die Länge des Netzkabels richtet sich nach der Betriebsart
und der Entfernung, und das Netzkabel darf nicht kürzer als 4 mm Kupferkabel sein. 3). Wenn die Maschine platziert wird, darf sie nicht umkippen, um stabil auf dem
Boden zu stehen, um Schäden an der Maschine zu vermeiden. 4). Verwenden Sie zum Bewegen der Maschine eine Rolle mit Riemenscheibe oder bewegen Sie sie mit den Rädern

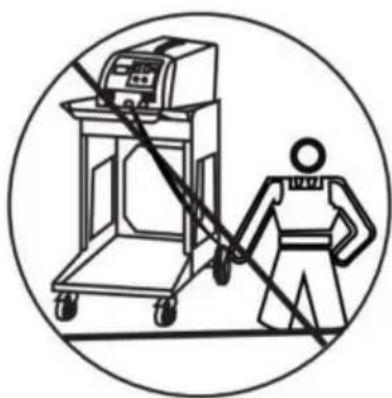

der Maschine. Ziehen Sie die Maschine nicht und bewegen Sie sie nicht am Kabel.
Andernfalls wird die Maschine beschädigt oder das Kabel bricht, was zu Unannehmlichkeiten für den späteren Betrieb führt.

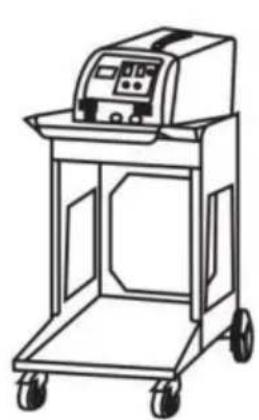

Wie gezeigt:
5. Geben Sie die Anschlussmethode des Netzteils ein
Stecken Sie den Stecker in die entsprechende Steckdose (siehe mitgelieferter Stecker). Achten Sie darauf, dass die
Stromspannung korrekt ist.
Betrieb

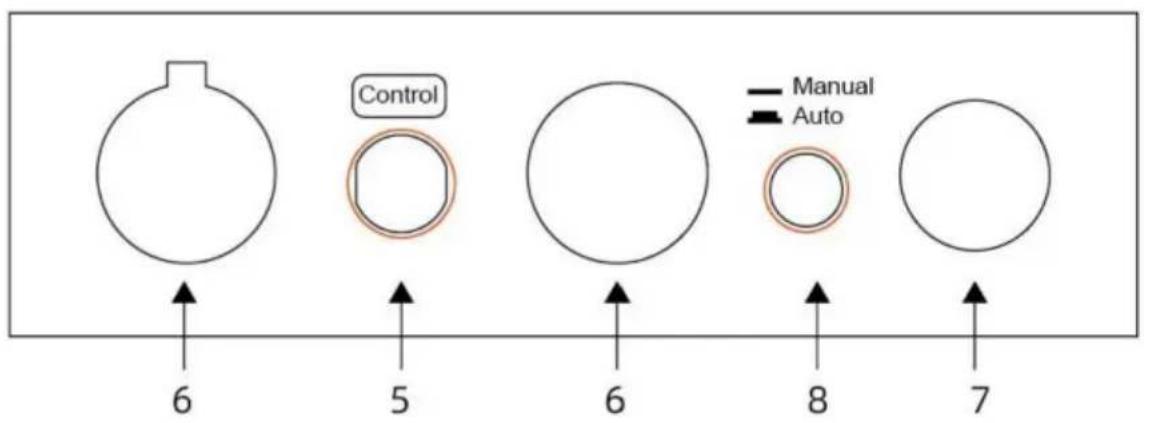

1. Richtlinien für das Bedienfeld
1. Schweißmodus 3. Anpassen 5. Kontrolle 7. Brennerleitung
2. Modusbestätigung 4. Power-Modus 6. Erdungsleitung 8. Manuelle/automatische Umschaltung
Notiz:
Bei Überlastung der Maschine wird der Schutzzustand aktiviert, bis die Maschine abkühlt, und dann wird gearbeitet.

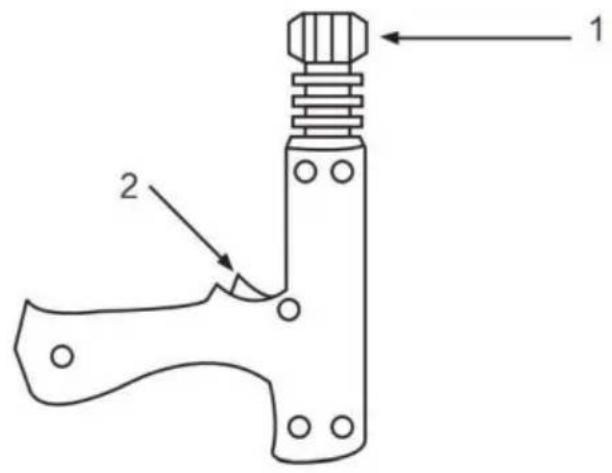

2. Schweißbrenner und Anschlussstecker
- Verriegelungskopf
- Brennerschalter
Anwendung einer einseitigen Punktschweißpistole

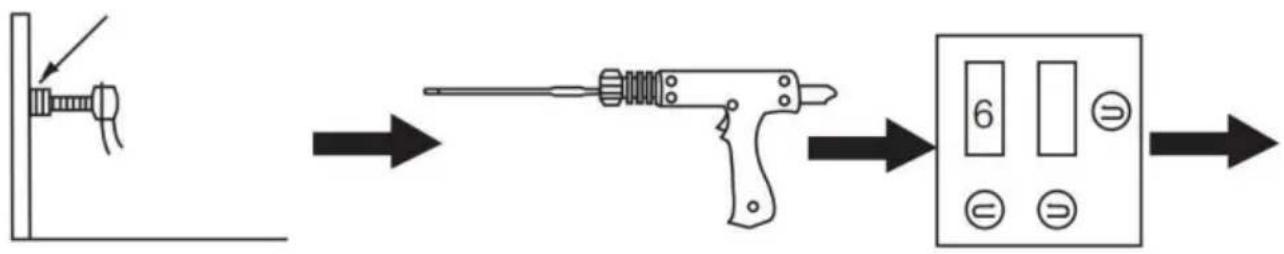

Schrumpfen von Kohlenstoffstäben
OT-Unterlegscheibenschweißen
Unterlegscheibenschweißen
Heißpressen
Wellenförmiges Drahtschweißen
Punktziehhammer
Anschluss des Minuskabels
3. Platzieren Sie den Draht auf dem Blechabschnitt, der repariert werden soll, so nah wie möglich an der zu schweißenden Stelle.
2. Den Schweißbrenner in der Nähe der Maschine platzieren, in der Nähe der automatischen Schweißmaschine.
1. Fester Boden

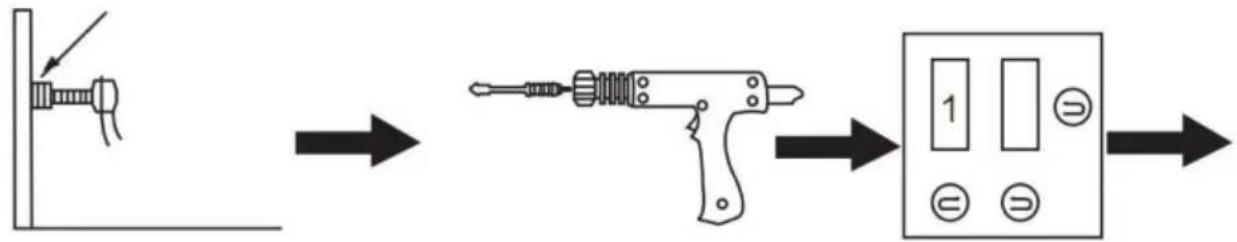

Für den Minusanschluss kann der Code 1 gewählt werden und die Leistung kann als 6 gewählt werden. Die Leistung kann erhöht werden, wodurch eine höhere Anzahl von Schweißnähten entsteht, um die Beschichtung an der negativen Spitze aufzulösen.
3. Funktionsweise

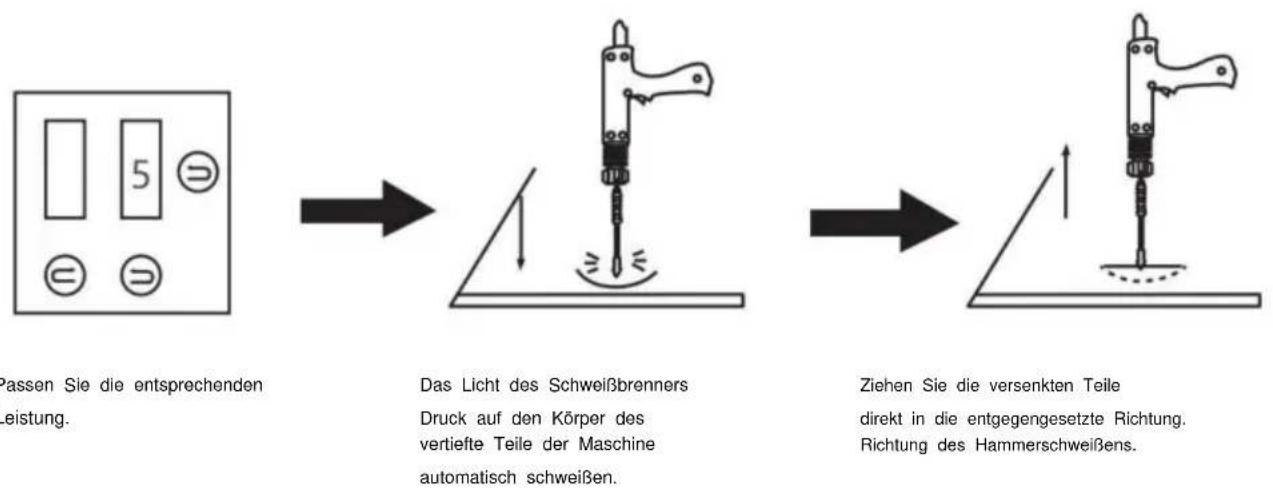

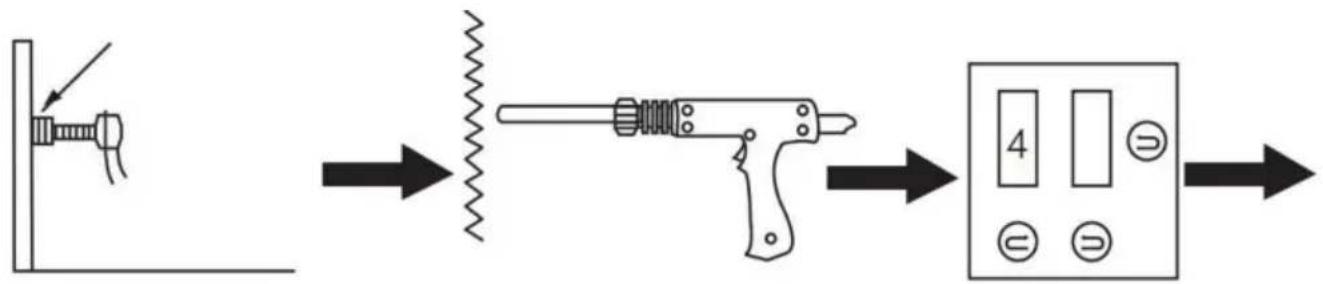

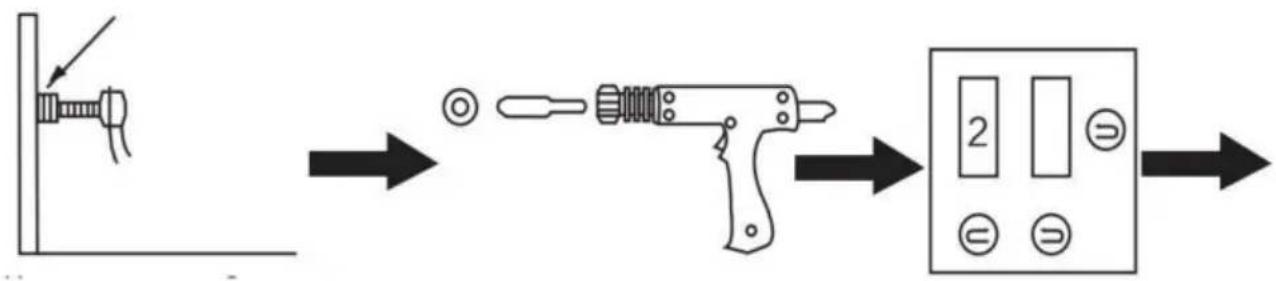

a. Dichtungsschweißen
Die negative Leitung auf die polierte, saubere und entfettete Stelle fixieren. Je näher der Lack am Werkstück ist, desto besser. Den Dichtungsstecker mit dem Brenner verbinden und mit einer Dichtung verschließen. Wählen Sie den entsprechenden Schweißmodus.
Stellen Sie die entsprechende Leistung ein.
Das Licht des Schweißbrenners auf den Körper der Maschine drücken. Die vertieften Teile der Maschine schweißen automatisch.
Den Schweißbrenner entfernen, mit einem starken Zughammer die Dichtung in die entgegengesetzte Richtung ziehen, um die Dichtung zu spannen und Vertiefungen herauszuziehen.
OT-Dichtungsschweißen, wie Dichtungsschweißen, Code 3, Leistungspriorität 5, andere Schritte wie Dichtungsschweißen.
Notiz:
1. Bitte vorher an anderen Werkstücken testen, um Beschädigungen der Oberfläche des Fahrzeugs durch zu hohen Strom oder zu lange Beschädigung zu vermeiden. 2. Wählen Sie entsprechend der Dicke der Karosserieplatte das entsprechende Getriebe, die Maschine passt die Schweißzeit automatisch an den Strom an. 3. Danach können Sie mit anderen Funktionsvorgängen fortfahren. Wenn Sie nicht weiterarbeiten, Strom abschalten und Hauptschalter ausschalten, dann den Vorgang beenden und diverses Zubehör für den nächsten Einsatz bereitlegen. b. Dreieckige Schweißstücke
Die negative Leitung an der polierten, sauberen und entfetteten Stelle des Werkstücks anbringen, je näher der Betriebsoberfläche, desto besser. Verbinden Sie den verbundenen Dreieckszughammer mit der Taschenlampe und verriegeln Sie sie. Wählen Sie den entsprechenden Schweißmodus.
Notiz:
- Bevor Sie diesen Vorgang durchführen, probieren Sie bitte die anderen Teile aus, um zu vermeiden, dass der Strom zu groß oder zu lang ist, um den Körper zu beschädigen und die Oberfläche zu reparieren.
- Wählen Sie entsprechend der Dicke der Karosserieplatte das entsprechende Getriebe und die Maschine aus; die Schweißzeit passt sich automatisch an den Strom an. 3. Dreieckige Schweißstücke
Vor dem Austausch des Messings reparieren, es kann
direkt nach dem Schweißen Teil der Vertiefung herausgezogen werden. 4. Nach
diesem Vorgang können Sie mit anderen Funktionsbetrieben fortfahren. Wenn Sie
nicht weiterarbeiten, schalten Sie bitte den Strom ab und schalten Sie den Hauptschalter aus, sowie diverses Zubehör zur Veredelung für den nächsten Einsatz.
c. Kohlestabheizung
Die negative Leitung an der sauber polierten Stelle anschließen und den Lack auf dem Werkstück entfernen, der näher an der Bedienoberfläche liegt, wird besser.
Verbinden Sie den verbundenen Dreieckszughammer mit der Taschenlampe und verriegeln Sie sie.
Wählen Sie den entsprechenden Schweißmodus.
Passen Sie die entsprechende Leistung an.
Der Kadaver wird in einem im Uhrzeigersinn.
Mit kaltem Wasser oder einem feuchten Tuch nur am Ort der Nutzung von thermischer Ausdehnung und Kontraktion den markanten Teil der Verschärfung behandeln, um zur Normalität zurückzukehren.
Notiz:
- Bevor Sie diesen Vorgang durchführen, probieren Sie bitte die anderen Teile aus, um zu vermeiden, dass der Strom zu groß oder zu lang ist, um den Körper zu beschädigen und die Oberfläche zu reparieren.
- Wählen Sie entsprechend der Dicke der Karosserieplatte das entsprechende Getriebe und die Maschine aus. Die Schweißzeit wird automatisch an den Strom angepasst. 3. Nach diesem Vorgang können Sie mit anderen Funktionsvorgängen fortfahren. Wenn Sie nicht weiterarbeiten, schalten Sie den Strom ab und schalten Sie den Hauptschalter aus. Das diverse Zubehör zur Veredelung ist für den nächsten Einsatz bereit.
d. Wellenlinienschweißen
Die negative Linie an der sauber polierten und lackfreien Stelle des Werkstücks anbringen, die näher an der Bedienoberfläche liegt, ist besser. Verbinden Sie den verbundenen Dreieckszughammer mit der Taschenlampe und verriegeln Sie sie. Wählen Sie den entsprechenden Schweißmodus.
Passen Sie die entsprechende Leistung an.
Platzieren Sie die Wellenformlinie aufrecht in die Karosserie und platzieren Sie den Schweißkopf auf der aufrechten Wellenlinie. Die Maschine schweißt automatisch.
Mit einem Klauenzughaken und Hammer an der Wellenformlinie ansetzen und die Karosserievertiefung herausziehen.
Hinweis:
- Bevor Sie diesen Vorgang durchführen, testen Sie bitte zuerst an anderen Teilen, um zu vermeiden, dass der Strom zu groß ist oder zu lange dauert und die Karosserieoberfläche beschädigt wird.
- Wählen Sie je nach Karosserieblechdicke das passende Getriebe, das
Das Gerät passt die Schweißzeit automatisch an den Strom an. 3. Nach diesem Vorgang können Sie mit anderen Funktionsvorgängen fortfahren. Wenn Sie nicht weiterarbeiten, schalten Sie den Strom ab und schalten Sie den Hauptschalter aus. Es wird ein umfangreiches Zubehör zum Veredeln für den nächsten Einsatz bereitgestellt.
e. Die Verwendung von Saugnäpfen
Verwendung des manuellen Saugers:
- Der Saugnapf und der Zughammer sind verbunden.
- Der Saugnapf wird gezwungen, keinen toten Winkel der Depression zu hinterlassen.
- Mit dem Hammer in die entgegengesetzte Richtung schlagen, um die Vertiefung herauszuziehen.
Instandhaltung und Reparatur
Scheitern und Ausgrenzung
| Problem | Grund | Abhilfe |
| Kein Schweiben Ausgabe | 1. Angeschlossene Stromversorgung falsch.2. Netzschalter in Aus-Position | 1. Stromversorgung anschließlich nach Herstellerangaben Anweisungen.2. Stellen Sie den Netzschalter auf die Position „Ein". |
| Auslöser nicht Arbeiten | 1. Abzug beschädigt.2. Pistolensteuerkabel gebrochen.3. Steuerkabelstecker lösen.4. Modusschalter falsch Position. | 1. Ersetzen Sie den Auslöser.2. Erneut anschließlich oder ersetzen Falls benötigt.3. Steuerkabelstecker anschließen wieder.4. Stellen Sie den Modusschalter auf Korrekte Position. |
| Schlechte Schweßnacht | 1. Stromstärke zu niedrig2. Das Netzkabel funktionierte nicht die Anforderungen erfüllen.3. Schlechter Kontakt der Erdungsklamme | 1. Stromstärke erhöhen2. Ersetzen Sie das Netzkabel.3. Erdungsklamme wechseln Standort. |
| Piercing Werkstück | 1. Ausgangsstromstände zu hoch2. Schlechter Kontakt der Elektrode Spitze bzw. Unterlegscheibe mit Werkstück. | 1. Reduzieren Sie die Stromstärke2. Entfernen Sie die Beschichtung von Material reduzieren hinzugeführtdruck. |
| KohlenstoffstabArbeiteninstabil | 1. Carbonstab oder Werkstück ist schmutzig.2. Falsche Stromstände und Zeiteinstellung. | 1. Polieren Sie den Kohlenstoffstab und Werkstücke2. Stromstände und Zeit einstellen je nach Werkstück Dicke |
| Einheitenstopp arbeiten während Betrieb | 1. Abzugsstecker lösen.2. Waffensteuerkabel gebrochen.3. Überhitzung. | 1. Pistolensteuerkabel prüfen und Abzugsstecker.2. Warten Sie, bis die Temperatur abgekühlt ist runter |
Packliste
| Teilname | Menge | Bemerkungen |
| Großbrechner | 1 | |
| Werkzeugkasten | 1 | |
| Zughammer | 1 | |
| Pistoleziehen | 1 | |
| GewellterDraht | 10 | |
| Mesonkopf | 1 | |
| Carbon-Stangenkopf | 1 | |
| Punktschweißkopf | 1 | |
| Kohlenstoffstäbe | 2 | |
| Schlüssel | 1 | |
| Zughaken | 1 | |
| Sechsbackenhaken | 1 | |
| DreiaceigeLaschen | 10 | |
| LangeUnterlegscheiben(OT) | 10 | |
| RunderAbstandshalter | 20 | |
| Saugnäpfe | 1 |
VEVOR
TOUGH TOOLS, HALF PRICE
Technischer Support und E-Garantie-Zertifikat
- BOLZENSCHWEISSER-DENT-REPARATURSATZ
- VEVOR
- MODELL: 90E
- BRAUCHEN SIE HILFE? KONTAKTIEREN SIE UNS
- FCC-INFORMATIONEN
- KORREKTE ENTSORGUNG
- WICHTIGE SICHERHEITSMASSNAHMEN
- ALLGEMEINE SICHERHEITSREGELN
- NETZANSCHLUSS
- SCHUTZ FÜR AUGEN UND KÖRPER
- SCHWEISSRAUCH
- ACHTEN SIE AUF FEUER
- ELEKTROMAGNETISCHE VERTRÄGLICHKEIT
- VORSICHT
- WARNUNG
- HINWEIS
- INSTALLATION
- SPEZIFIKATIONEN UND PARAMETER
- DER ARBEITSZYKLUS UND DER ÜBERHITZUNGSSCHUTZ
- DIE INSTALLATION DER MASCHINE
- WIE GEZEIGT
- GEBEN SIE DIE ANSCHLUSSMETHODE DES NETZTEILS EIN
- BETRIEB
- RICHTLINIEN FÜR DAS BEDIENFELD
- NOTIZ
- SCHWEISSBRENNER UND ANSCHLUSSSTECKER
- ANWENDUNG EINER EINSEITIGEN PUNKTSCHWEISSPISTOLE
- ANSCHLUSS DES MINUSKABELS
- FUNKTIONSWEISE
- KOHLESTABHEIZUNG
- DIE VERWENDUNG VON SAUGNÄPFEN
- INSTANDHALTUNG UND REPARATUR
Marke : Vevor
Modell : 90E
Kategorie : Schweißgerät
