MANUALE UTENTE 90E Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

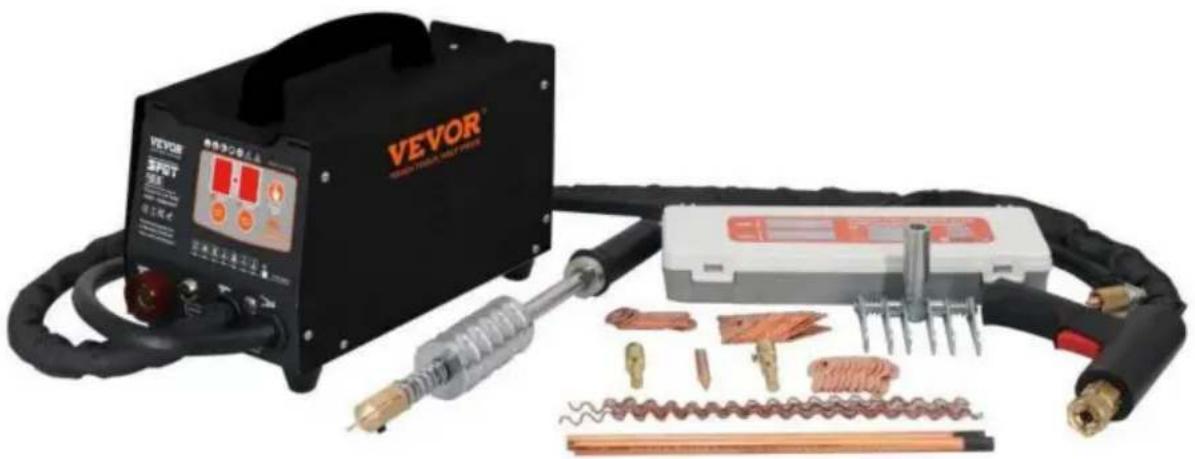

KIT RIPARAZIONE AMMACCATURA SALDATORE PERNI
MODELLO: 90E
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.
VEVOR
TOUGH TOOLS, HALF PRICE
SALDATORE PERNO DENT
KIT DI RIPARAZIONE
MODELLO: 90E

HO BISOGNO DI AIUTO? CONTATTACI!
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto
tecnico e certificato di garanzia elettronica www.vevor.com/support
Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni del manuale con attenzione.

Informazioni FCC:
ATTENZIONE: Variazioni o modifiche non espressamente approvate dalla parte responsabile della conformità potrebbero invalidare l'autorità dell'utente a utilizzare l'apparecchiatura!
Questo dispositivo è conforme alla Parte 15 delle norme FCC. L'operazione è soggetta alle seguenti due condizioni:
1) Questo prodotto può causare interferenze dannose. 2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa interferenze che potrebbero causare un funzionamento indesiderato.
ATTENZIONE: cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorità dell'utente all'utilizzo del prodotto.
Nota: questo prodotto è stato testato ed è risultato conforme ai limiti per un dispositivo digitale di Classe B ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.
Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità con le istruzioni, potrebbe causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichi un'interferenza in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate spegnendo e accendendo il prodotto, l'utente è incoraggiato a provare a correggere l'interferenza adottando una o più delle seguenti misure.
Riorientare o riposizionare l'antenna ricevente. - Aumentare la distanza tra il prodotto e il ricevitore. - Collegare il prodotto a una presa su un circuito diverso da quello a cui è collegato il ricevitore. - Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.
| CORRETTO SMALTIMENTO Questo prodotto è soggetti alle disposizioni della Direttiva Europea 2012/19/ CE. Il significato del bidone della spazzatura barrato indica che nell'Unione Europ il prodotto richiede la raccolta differenziata dei rifiuti. Ciò vale per il prodotto e tutti gli accessori contrassegnati da questo significato. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di materiali elettrici ed elettronici dispositivi | |
| CE | La conformità è una certificazione di sicurezza CE e Regno Unito. |
TUTELA IMPORTANTE
| ! | Utilizzare QUESTra protezione rispetto il buon senso delle condizioni di lavoro. Prima di installare e utilizzare la saldatrice, osservare le seguenti precauzioni di sicurezza |
| Leggere le istruzioni 1. prima di utilizzato la macchina, leggere liberamente le brochure del prodotto in dettaglio. 2.si prega di utilizzato le parti originali e accessori. | |
| Per evitare scosse elettriche: 1. Non utilizzato la saldatrice a contatto con la pelle e gli indumenti bagnati. 2. Non spegnere l'alimentazione e non lasciare che il cavo circondi l'operatore che indossa scarpe isolanti con fondo spesso. 3. Collegare a terra e lavorare direttamente. | |
| Quando si utilizza la macchina, indossare una maschera per evitare problemi dovuti all'esplosion di parti che potrebbero causare danni. | |
| Sulinki di lavoro, a causa della saldatura si producono gas tossici, prestare attenzione alla ventilazione, per non avvelenare. (Vietata la saldatura in contentitore chiuso) | |
| L'eletricità statica più danneggiare la schedea elettronica della macchina 1. collegato a una buona terra, per evitare l'eletricità. 2. nel movimento e nelle stoccaggio utilizzare oggetti antistatici coperti, casi come per evitare danni alla macchina. | |
| 1. schizzi di scintille e archi possono causare danniagli occhi 2. si prega di indossare la mascherina o con il bordo degli occhiali | |
| Non toccare con le mani i pezzi caldi durante la saldatura. | |
| Per prevenir l'esplosion: lontano da prodotti infiammabili ed esplosivi la zona di saldatura. | |
| 1. Il Campo elettromagnetico più avere effetti particolarmente dannosi sul cuore dell'operato se hanno un pacemaker installato. Per favore, stai lontano da macchina. 2. Se avete bisogno di assistenza per l'utilizzo della macchina, non esitate a cercare consigli per la vita. | |
| Fare attentione a non rinanere schiacciati e ammaccati durante lo spostamento. | |
| Si prega di evitare un funzionamento prolongato poiché potrebbe causare il surriscaldamento componenti della macchina e ridurne la durata. | |
| Proibire la saldatura ad alta. | |
| Dopo aver completato la saldatura, controlling l'eventuale surriscaldamento dell'area saldata schizzi e metallo caldo per prevenir incendi. | |
Nota: Autoprotezione del saldatore! Concentrati sugli altri in tutta sicurezza! Focus sulla sicurezza degli impianti! Presta attenzione alla manutenzione dell'attrezzatura!
Regole generali di sicurezza:
Prima di rimuovere il corpo del prodotto, estrarre prima il filo.
L'operatore deve essere adeguatamente qualificato.
L'operazione potrebbe essere controllata solo da tecnici qualificati.
Gli operatori sono responsabili del rispetto delle norme di tutela dei produttori automatistici
delle procedure elettriche ed elettroniche (computer di bordo, radio di bordo, allarmi, airbag, ecc.)
L'alimentazione dell'aria compressa deve essere interrotta e disattivata prima della manutenzione, prima di effettuare l'operazione.
Elettrodi, bracci degli elettrodi e altri conduttori secondari possono raggiungere temperature molto elevate che rimangono alte per lungo tempo dopo l'arresto della macchina. Prestare attenzione alle scottature.
La manutenzione preventiva è necessaria su base regolare.
Collegamento all'alimentazione:
- Verificare che il dispositivo debba essere collegato all'accoppiatore di terra e che la messa a terra sia in buone condizioni.
- Controllare se il banco da lavoro è collegato al connettore di terra. 3. Assicurarsi che l'operatore non abbia alcun dato, protezione o indumenti bagnati con le parti metalliche da saldare.
- Evitare il contatto con parti saldate.
- Non effettuare saldature a punti in luoghi molto umidi o su pavimenti bagnati.
- Non saldare con cavi usurati. Verificare che la guaina isolante non abbia cavi danneggiati o che la connessione non sia allentata.
- Spegnere il dispositivo prima di sostituire l'elettrodo.
- Scollegare l'apparecchiatura direttamente prima di controllarla o ripararla.
Protezione degli occhi e del corpo:
- Durante la saldatura, indossare guanti di pelle, grembiule da saldatore, scarpe antinfortunistiche, indumenti protettivi da saldatura, casco o occhiali con filtro anti-arco e protezione dalle radiazioni. L'operatore deve proteggersi gli occhi durante lo sfregamento e il martellamento.
- Non indossare anelli, orologi o gioielli. Possono causare ustioni.
- Tutti i pannelli protettivi devono essere in buone condizioni e nella posizione corretta. In assenza di protezione per gli occhi, non guardare l'arco di saldatura. Proteggere l'ambiente vicino al prodotto da proiezioni e riflessioni.
Fumi di saldatura:
Le operazioni di saldatura possono comportare l'emissione di fumi tossici e polveri metalliche nocive.
L'apparecchiatura deve essere installata in aree coperte con aspiratori di fumo.
Gli operatori dovranno indossare maschere antifumo. I materiali di saldatura devono essere puliti.
Presta attenzione al fuoco:
- Controllare se le scintille provocano incendi, soprattutto in prossimità di sostanze infiammabili.
- Controllare che l'estintore non sia lontano dall'operatore.
- Posizionare l'attrezzatura dove sono presenti dispositivi pneumatici.
- Non saldare su un contenitore con sostanze infiammabili e lubrificanti, anche se vuoto.
- Non saldare in un'atmosfera piena di gas infiammabili o vapori di carburante.
Compatibilità elettromagnetica:
In prossimità del luogo di saldatura,
controllare: • Non siano presenti altri cavi di alimentazione, cavi di controllo, linee telefoniche, radio o apparecchi di ricezione televisiva, orologi, telefoni cellulari, carte magnetiche, computer o qualsiasi altro dispositivo elettronico. • Non siano stati utilizzati dispositivi medici attivi (pacemaker, protesi acustiche) a distanza di almeno 3 metri.
INFORMAZIONI FCC
ATTENZIONE:
Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!
la conformità potrebbe invalidare il diritto dell'utente a utilizzare l'apparecchiatura!
Questo dispositivo è conforme alla Parte 15 delle norme FCC. L'operazione è soggetta alle seguenti due condizioni:
1) Questo prodotto può causare interferenze dannose. 2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa l'interferenza
potrebbe causare un funzionamento indesiderato.
Nota:
Questo prodotto è stato testato ed è risultato conforme ai limiti della Classe B per un dispositivo digitale ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro le interferenze dannose in un'installazione residenziale.
Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, se non installato e utilizzato in conformità con le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate spegnendo e riaccendendo il prodotto, l'utente è invitato a provare a correggere l'interferenza mediante una o più delle seguenti misure.
Questo prodotto è stato testato ed è risultato conforme ai limiti della Classe B.
dispositivo digitale ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro le interferenze dannose in un ambiente residenziale.
Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, se non installato e utilizzato in conformità con le istruzioni, può causare interferenze dannose alle comunicazioni radio.
Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate spegnendo e riaccendendo il prodotto, l'utente è invitato a provare a correggere l'interferenza adottando una o più delle seguenti misure.
- Riorientare o riposizionare l'antenna ricevente.
- Aumentare la distanza tra il prodotto e il ricevitore.
- Collegare il prodotto ad una presa su un circuito diverso da quello a cui è collegato il ricevitore.
- Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.
Installazione
- Specifiche e parametri
| Modello | 90E | 90E |
| Tensione in ingressso (V) | CA 220-240 V 50 Hz | CA 120 V 60 Hz |
| Tensione di uscita (V) | AC1-7V | AC1-7V |
| Potenza in ingressso (KW) | 3KW | 3KW |
| Istantaneo massimo corrente di uscita (A) | 3500A | 3500A |
| Immettere la corrente massima (A) 20 | A | 20A |
| Modo di lavorare | Automatico/manuale | Automatico/manuale |
| Orario di lavoro regolare | Modalità automatica impostazione del programma | Modalità automatica impostazione del programma |
| Bancarelle di lavoro | 7 canali 77 modalità | 7 canali 77 modalità |
| Spessore di saldatura (mm) | 0,6-1,2 | 0,6-1,2 |
| Codifica | corsia Nome | Bancarelle | Energia Consumoëkwy | |
| 1 | Foglio triangolare saldatura | 1-5 file preferiti | 0,8-2,0 | |
| 2 | Saldatura delle guarnizioni | 2-5 file preferiti | 0,8-2,5 | |
| 3 | Saldatura guarnizioni OT | Si preferiscono 3-5 file | 0,8-2,3 | |
| 4 | Punto della linea d'onda saldatura | Si preferiscono 4-5 file | 0,8-2,5 | |
| 5 | Pressatura a caldo | 5-5 file preferiti | 0,8-2,8 | |
| 6 | Riscaldamento in tonsino di carbonio | Preferibile il file 6-3 | 0,8-2,0 | |
| 7 | Saldatura dei perni | Preferibile file 7-5 | 0,8-3,0 |
2. Il ciclo di lavoro e la protezione dal surriscaldamento
Il ciclo di lavoro della macchina è l'utilizzo di cicli ripetuti di lavoro, la saldatura
tempo di ciclo per il tempo di caricamento e il tempo di non caricamento.

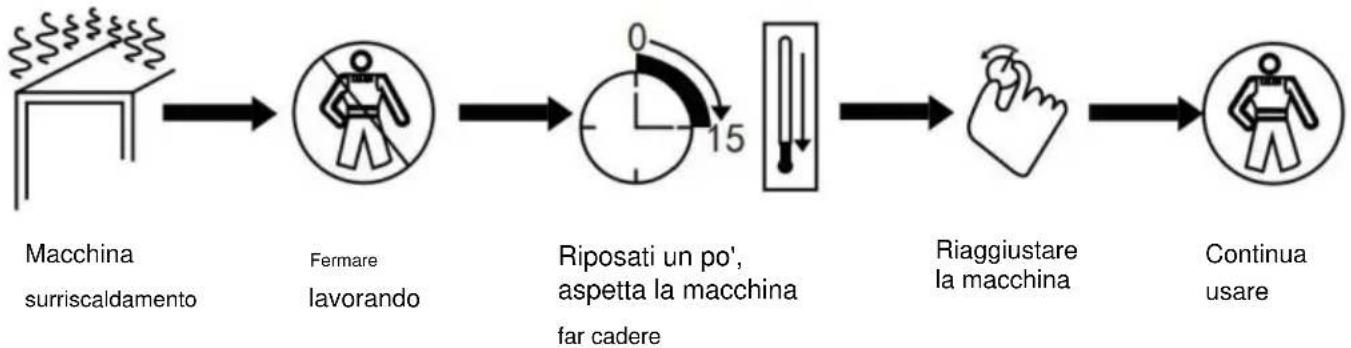

Inoltre, la macchina è dotata di protezione dal surriscaldamento, quando la
temperatura raggiunge il livello critico, la saldatrice si fermerà automaticamente
per raffreddarsi, ed è possibile continuare a funzionare, come indicato nella specifica situazione.

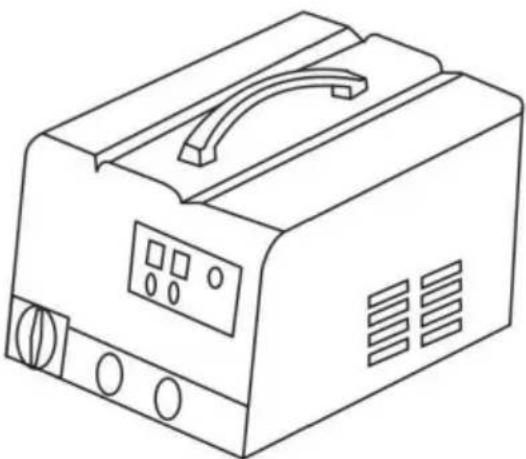

3. L'installazione della macchina
1). I clienti ricevono la macchina, si aprirà il primo pacco, troveranno il prodotto e gli opuscoli.
2). Secondo le istruzioni nella lista di imballaggio sugli articoli e sul numero di controlli per verificare il tipo di accessori della macchina e il numero sia corretto. 3). Secondo l'immagine dell'aspetto della macchina, la macchina è installata e controllata per verificare se ci sono altri problemi; se hai domande, per favore consulta il rivenditore o il servizio di assistenza.

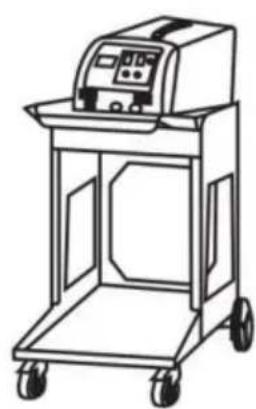

4. Movimentazione e attenzione per la macchina
1). Dopo l'installazione della macchina, se non ci sono altri problemi, dobbiamo scegliere il posto giusto dove metterla. 2). La lunghezza del cavo di alimentazione in ingresso è determinata in base alla distanza di funzionamento e il cavo di alimentazione non deve essere inferiore a 4 mm di cavo in rame. 3). Quando posizionata, la macchina non può essere inclinata e deve rimanere stabile sul terreno per evitare danni. 4). Quando si sposta la macchina, utilizzare una puleggia con carrucola oppure spostarla con le ruote della macchina. Non trascinare la macchina né tirare il cavo per spostarla. In caso contrario, si danneggerà la macchina o si romperà il cavo causando inconvenienti al lavoro successivo.

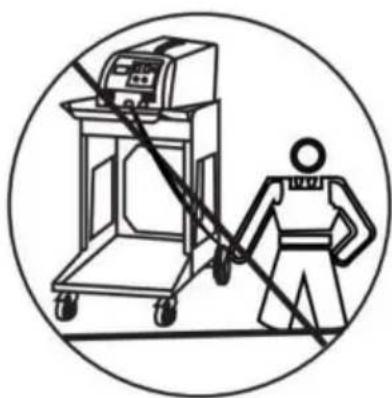

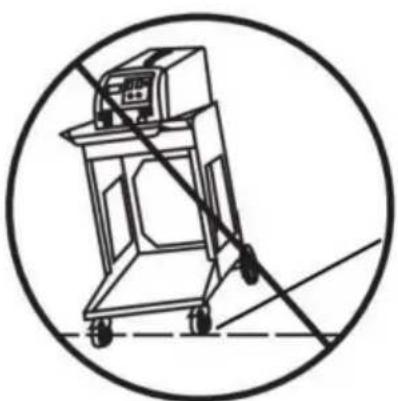

Come mostrato:

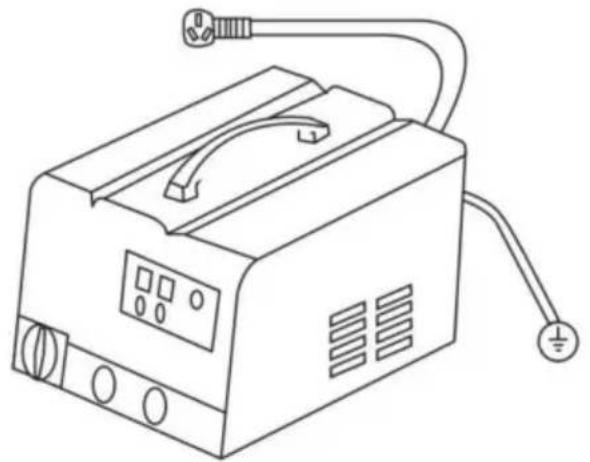

5. Immettere il tipo di connessione dell'alimentatore

Inserire la spina nella presa appropriata in base alla spina fornita con l'unità. Assicurarsi di controllare il voltaggio.
Operativo

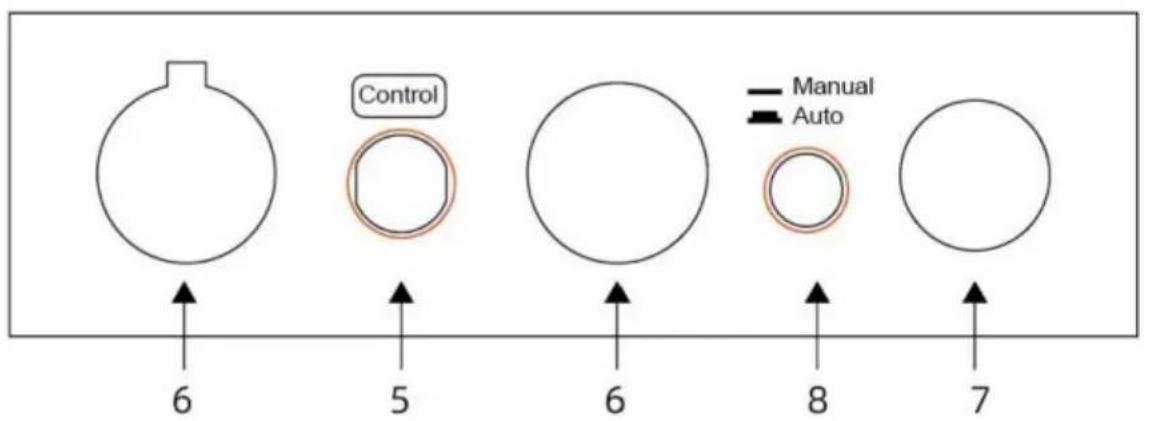

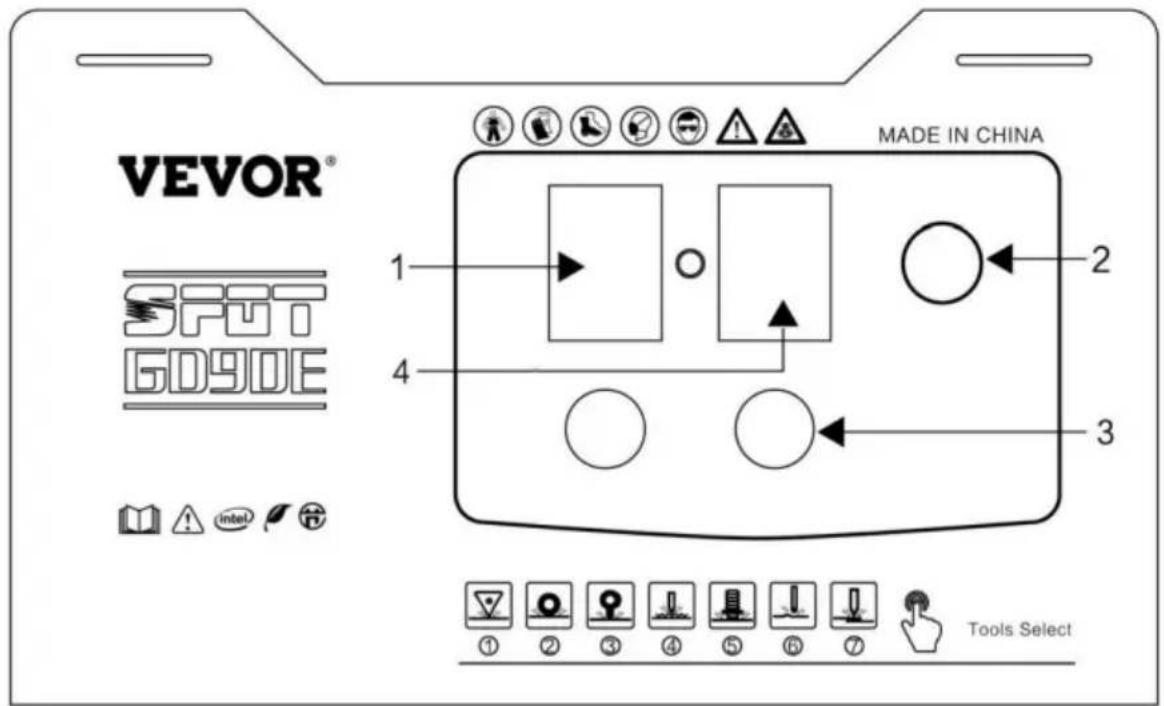

1. Linee guida del pannello operativo


- Modalità di saldatura
2. Conferma della modalità
3. Regolazione
- Modalità di alimentazione
- Controllo
6. Linea di terra
7. Linea torcia
Commutazione manuale/automatica
Nota:
Il lavoro di sovraccarico della macchina entrerà nello stato di protezione, fino al raffreddamento della macchina, quindi funzionerà.

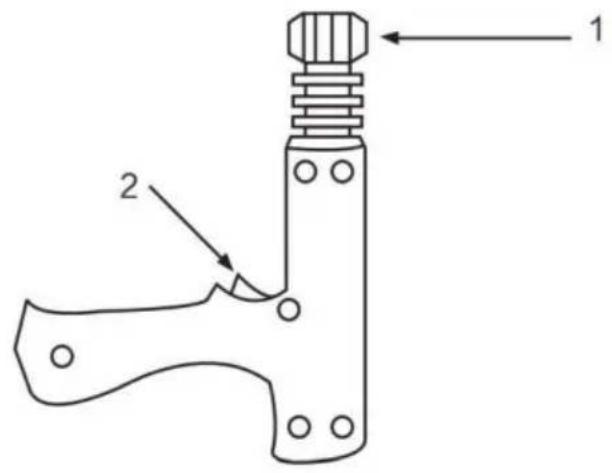

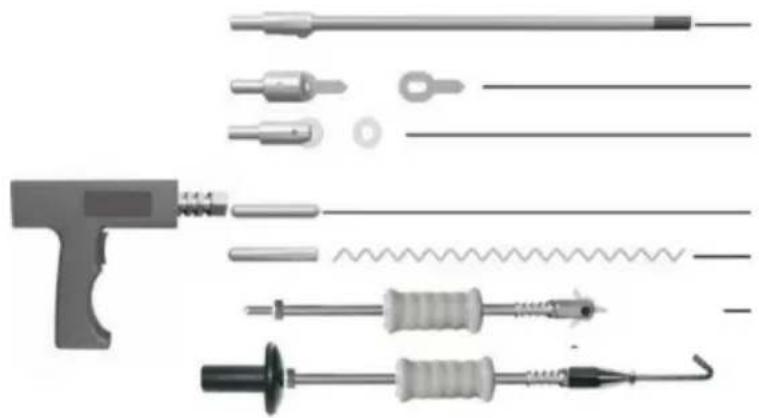

2. Torcia di saldatura e connettore

- Testa di bloccaggio
- Interruttore torcia
Applicazione della pistola per saldatura a punti su un solo lato

Restringimento della barra in carbonio
Saldatura Rondella OT
Saldatura a rondella
Pressatura a caldo
Saldatura a filo a forma d'onda
Tirando il martello spot
Collegamento del filo negativo

- Posizionare il filo sulla lamiera nella sezione che necessita di riparazione, il più vicino possibile alla zona di saldatura.

- La torcia di saldatura in prossimità della macchina vicino alla saldatrice automatica.

- Terra fissa
Per il collegamento negativo è possibile selezionare il codice 1 e la potenza può essere selezionata come 6. La potenza può essere aumentata, garantendo un numero maggiore di saldature per sciogliere la placcatura sulla punta negativa.
3. Modalità operativa

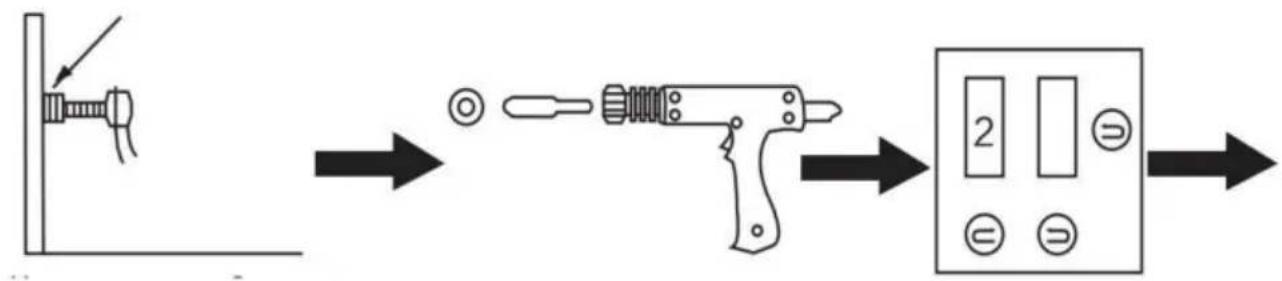

a. Saldatura della guarnizione

La linea negativa fissata al lucido pulito e rimuovere la vernice sul pezzo, più vicino è la superficie operativa, il meglio.
Collegare il connettore della guarnizione alla torcia e bloccarlo con una guarnizione.
Selezionare la modalità di saldatura appropriata.
Regolare la potenza adeguata.
La luce della torcia di saldatura. Premere sul corpo della saldatrice automatica le parti depresse della macchina.
Rimuovere la torcia di saldatura, con un forte martello tirare la guarnizione nella direzione opposta per tirare la guarnizione, fuori dalla depressione.

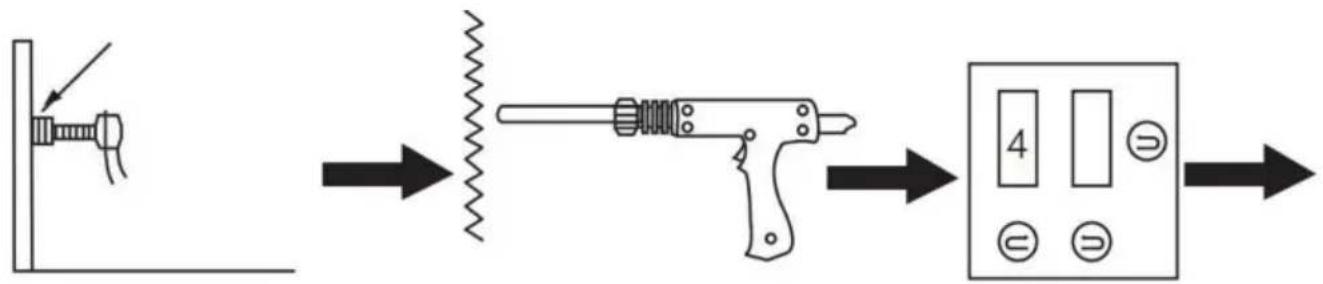

Saldatura guarnizione OT, come Saldatura guarnizione, codice 3, priorità di potenza 5, altri passaggi come
Saldatura delle guarnizioni.
Nota:

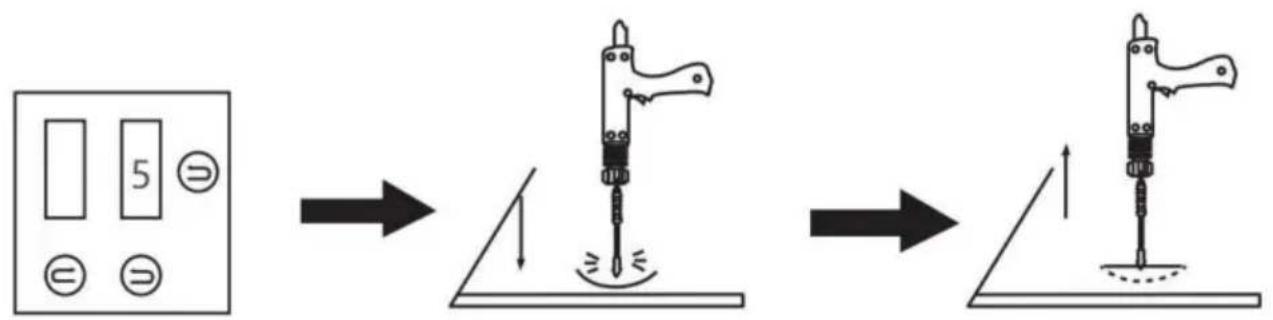

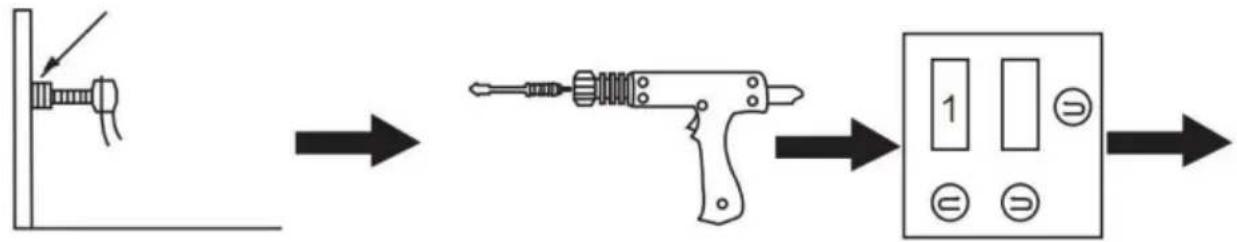

- Prima di eseguire questa operazione, eseguire una prova su altri pezzi per evitare danni alla superficie del veicolo a causa di corrente eccessiva o di danni troppo prolungati.
- In base allo spessore della piastra del corpo, selezionare la marcia appropriata, la macchina abbinerà automaticamente il tempo di saldatura alla corrente.
- Fatto ciò, è possibile proseguire con altre operazioni funzionali. Se non si desidera continuare a lavorare, spegnere l'alimentazione e l'interruttore principale, terminando con gli accessori vari per il prossimo utilizzo. B. Pezzi triangolari di saldatura
La linea negativa fissata al pezzo lucidato, pulito e privo di vernice; più l'operazione è vicina alla superficie, meglio è. Collega il martello triangolare collegato alla torcia e bloccarla. Selezionare la modalità di saldatura appropriata.

energia.
La luce della torcia di saldatura. Regolare l'apparecchio sulle parti incassate, applicando pressione sul corpo direttamente nella parte opposta alle parti depresse della macchina, nella direzione della saldatura automatica. Martello.
Nota:
- prima di eseguire questa operazione, provare le altre parti per evitare il
la corrente è troppo grande o troppo lunga per danneggiare il corpo e riparare la superficie.
- in base allo spessore della piastra del corpo, selezionare la marcia appropriata, la macchina
abbinerà automaticamente il tempo di saldatura alla corrente. 3. Pezzi di
saldatura triangolari prima della sostituzione della riparazione del mesone, è possibile
essere subito dopo l'estrazione della parte saldata della depressione. 4. Dopo
aver eseguito questa operazione, è possibile continuare con altre operazioni funzionali, se lo si desidera non continuare a lavorare, spegnere l'alimentazione e l'interruttore principale, gli accessori vari di finitura per il successivo utilizzo.

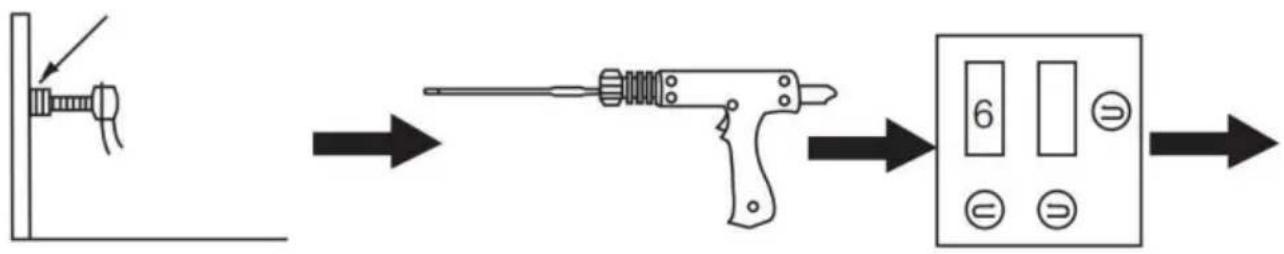

C. riscaldamento delle barre di carbonio

La linea negativa fissata al pezzo lucidato, pulito e privo di vernice; più vicino alla superficie operativa è il meglio.
Collega il martello triangolare collegato alla torcia e bloccarla.
Selezionare la modalità di saldatura appropriata.
Regolare l'energia appropriata.
La carcassa viene riscaldata in senso orario.
Con acqua fredda o un panno bagnato posizionato solo per la posizione di utilizzo di dilatazione e contrazione termica della parte prominente del serraggio, per tornare alla normalità.
Nota:
- prima di eseguire questa operazione, provare le altre parti per evitare il
la corrente è troppo grande o troppo lunga per danneggiare il corpo e riparare la superficie. 2.
in base allo spessore della piastra del corpo, selezionare la marcia appropriata, la macchina
abbinerà automaticamente il tempo di saldatura alla corrente. 3. Dopo aver
eseguito questa operazione, è possibile continuare con altre operazioni funzionali, se lo si desidera
non continuare a lavorare, spegnere l'alimentazione e spegnere l'interruttore principale, il
accessori vari di finitura per il successivo utilizzo.
d. saldatura a linea d'onda
La linea negativa fissata al lucidato pulito e rimuovere il dipingere sul pezzo, il più vicino alla superficie operativa il Meglio. Collega il martello triangolare collegato alla torcia e bloccarla. Selezionare la modalità di saldatura appropriata.
Regolare l'energia appropriata.
Posizionare la linea della forma d'onda in posizione verticale nella carrozzeria dell'auto e posizionare la testa di saldatura sulla linea verticale della forma d'onda. La macchina salderà automaticamente.
Con un gancio per tirare l'artiglio e un martello inserito nella linea della forma d'onda, si elimina la depressione della carrozzeria dell'auto.
Nota:
- Prima di eseguire questa operazione, testare prima le altre parti, in modo da evitare che la corrente sia troppo grande o che il danno sia troppo lungo per riparare la superficie del corpo.
- In base allo spessore della piastra del corpo, selezionare la marcia appropriata; la macchina abbinerà automaticamente il tempo di saldatura alla corrente.
- Dopo aver eseguito questa operazione, è possibile continuare con altre operazioni funzionali. Se non si desidera continuare a lavorare, spegnere l'alimentazione e tagliare l'interruttore principale, e sistemare gli accessori per il prossimo utilizzo.
e. Uso della ventosa

Utilizzo della ventosa manuale:
- La ventosa e il martello da tiro sono collegati.
- La ventosa è costretta a nessun angolo morto della depressione.
- Con il martello, nella direzione opposta, tirare fuori la depressione.
Manutenzione e riparazione
Guasti ed esclusione
| Guaio | Motivo | Rimedio |
| Nessuna saldatura produzione | 1. Alimentazione collegata in modo errato.2. Interruttore di alimentazione in posizione spento | 1. Collegare l'alimentazione secondo il produttore Istruzioni.2. Posizionare l'interruttore di alimentazione in posizione "on". |
| Non attivare lavorando | 1. Grilletto danneggiato.2. Cavo di controllo della pistola rotto.3. La spina del cavo di controllo è allentata.4. Ilchio di modalità non è corretto posizione. | 1. Sostituire il grilletto.2. Ricollegare o sostuire se necessario.3. Collegare la spina del cavo di controllo Ancora.4. Posizione l'interruttore della modalità posizione corretta. |
| Saldatura scadente | 1. Amperaggio troppo basso2. Il cavo di alimentazione in ingressso non funzionava soddisfare il requisito.3. Cattivo contatto del morsetto di terra. | 1. Aumentare l'impostazione dell'amperaggio2. Sostituire il cavo di alimentazione in ingresso.3. Sostituire il morsetto di terra posizione. |
| Penetrante pezzo | 1. Amperaggio in uscita troppo alto2. Cattivo contatto dell'elettrodo punta o rondella con il pezzo. | 1. Ridurre l'impostazione dell'amperaggio2. Rimuovere il rivestimento riduzione del materiale aggiunto pressione. |
| Asta in carbonio lavorando instabile | 1. L'asta o il pezzo in carbonio è sporco.2.Amperaggio errato e impostazioni orario. | 1. Asta di carbonio lucidata e pezzi2. Impostare l'amperaggio e l'ora in base al pezzo spessore |
| Arresto dell'unità lavorando nelle operazione | 1.La spina del grilletto si allaenta.2. Cavo di controllo della pistola rotto.3. Suriscaldamento. | 1. Controllare il cavo di controllo della pistola e spina del grilletto.2. Attendere che la temperatura si raffreddi giù |
Lista imballaggio
| Nome della parte | Quantità | Osservazioni |
| Mainframe | 1 | |
| Cassetta degli attrezzi | 1 | |
| Tirando il martello | 1 | |
| Tirando la pistola | 1 | |
| Filo ondulato | 10 | |
| testa del mesone | 1 | |
| Testa della canna in carbonio | 1 | |
| Testa per saldatura a punti | 1 | |
| Canne in carbonio | 2 | |
| Chiave inglese | 1 | |
| Tirare il gancio | 1 | |
| Uncino a sei ganasce | 1 | |
| Schede triangolari | 10 | |
| Spessori lunghi (OT) | 10 | |
| Distanziatore rotondo | 20 | |
| Ventose | 1 |
VEVOR
Supporto tecnico e certificato di garanzia
La linea negativa è fissata alla
