Type de produit	Porte-vélo de toit (galerie de toit)
Marque	Vevor
Modèle	HJ-RB016-120CM
Dimensions (L x l x H)	1148-1208 mm (longueur réglable) ; largeur et hauteur non spécifiées
Capacité de charge maximale	90 kg (200 lb)
Matériau principal	Aluminium
Type de fixation	Barres transversales avec adaptateurs pour barres de toit fermées
Nombre de vélos transportables	Jusqu'à 2 vélos en fonction du poids
Système de verrouillage	Clé pour verrouillage des adaptateurs
Accessoires inclus	2 barres en aluminium, 4 adaptateurs, 2 clés, 1 clé Allen, 4 plaques à vis, 8 vis, 8 entretoises
Assemblage	Simple, avec instructions illustrées
Entretien	Nettoyer avec un chiffon humide ; vérifier et resserrer la quincaillerie régulièrement
Sécurité	Ne pas dépasser la charge maximale ; s'assurer que le moteur est éteint et le frein de stationnement serré avant chargement ; utiliser des attaches ou cordes pour sécuriser la cargaison
Compatibilité véhicule	Véhicules avec barres de toit fermées (rails)
Réparabilité	Pièces de rechange disponibles auprès du fabricant ; contacter le support technique

FOIRE AUX QUESTIONS - HJ-RB016 Vevor

Quelle est la capacité de charge maximale du porte-vélo Vevor HJ-RB016 ?

La capacité de charge maximale est de 90 kg (200 lb). Ne dépassez jamais cette limite pour éviter les risques de dommages ou d'accidents.

Le porte-vélo HJ-RB016 est-il compatible avec tous les types de barres de toit ?

Non, il est spécialement conçu pour les barres de toit fermées (rails). Les adaptateurs fournis s'ajustent sur ce type de profil. Vérifiez la forme de vos barres avant l'achat.

Combien de vélos puis-je transporter avec ce modèle ?

Cela dépend du poids des vélos. La capacité totale est de 90 kg, ce qui permet généralement de transporter 2 vélos standard (environ 15 kg chacun) en toute sécurité.

Comment installer la galerie de toit HJ-RB016 ?

L'installation se fait en plusieurs étapes : 1) Fixez les plaques à vis dans les fentes des barres en aluminium. 2) Ouvrez les adaptateurs et placez-les sur les plaques. 3) Montez les barres sur le toit, ajustez les adaptateurs sur les barres de toit du véhicule, puis serrez les crochets et les vis. 4) Verrouillez les adaptateurs avec la clé. Consultez le manuel pour plus de détails.

Le produit est-il livré avec une clé de verrouillage ?

Oui, il inclut 2 clés pour verrouiller les adaptateurs sur les barres. La clé en position verticale = verrouillé, horizontale = déverrouillé.

Quel entretien est nécessaire pour le porte-vélo ?

Avant et après chaque utilisation, vérifiez que toutes les vis et attaches sont bien serrées. Nettoyez avec un chiffon humide et inspectez régulièrement les signes d'usure ou de corrosion.

Puis-je utiliser ce porte-vélo sur une voiture sans barres de toit ?

Non, ce modèle nécessite des barres de toit existantes (rails). Il ne peut pas être fixé directement sur la carrosserie sans barres.

Quelles sont les dimensions exactes du modèle HJ-RB016-120CM ?

La longueur réglable est comprise entre 1148 et 1208 mm. La largeur et la hauteur ne sont pas précisées, mais elles sont adaptées aux barres de toit standard.

Le produit est-il difficile à assembler ?

L'assemblage est conçu pour être simple avec les instructions fournies. Les pièces sont numérotées et le manuel guide pas à pas. Prévoyez environ 30 minutes pour une première installation.

Où puis-je obtenir des pièces de rechange ou une assistance technique ?

Rendez-vous sur le site www.vevor.com/support pour obtenir des pièces de rechange, le certificat de garantie électronique et une assistance technique.

MODE D'EMPLOI HJ-RB016 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

GALERIE DE TOIT

SÉRIE : HJ-RB016

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. "Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous. Nous vous rappelons de vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

GALERIE DE TOIT

SÉRIE : HJ-RB016

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques or logicielles sur notre produit.

Avertissement-Pour réduire le risque de blessure, les utilisateurs doivent lire attentivement le manuel d'instructions.

Modèle	MaximumCapacité de chargement	Véhicule concernéDes modèles	Longueur du rack
HJ-RB016-120CM 200 lb /	90 kg	Les plus fermésBalustrade	1148-1208mm
HJ-RB016-122CM 200 lb /	90 kg	Les plus fermésBalustrade	1168-1228mm
HJ-RB016-135CM 200 lb /	90 kg	Les plus fermésBalustrade	1298-1358mm

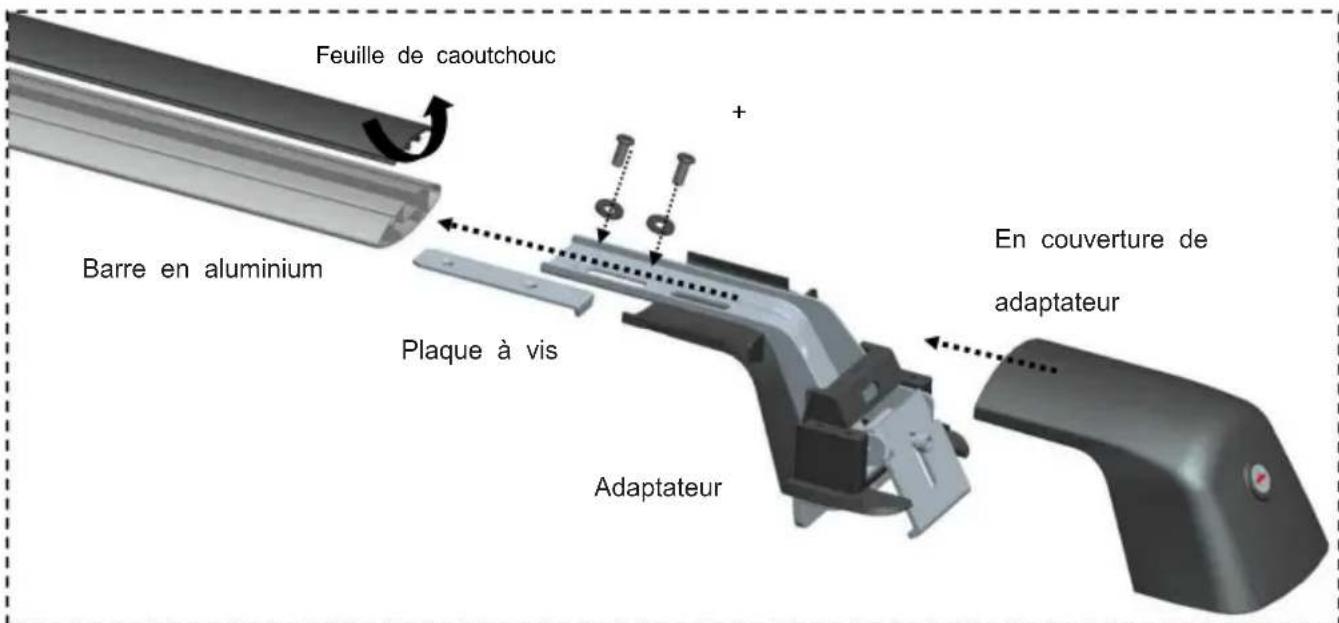

LISTE DES ACCESSOIRES

Barre en aluminium 2 pièces	Adaptateur 4 pièces	Clé 2 pièces	Clé Allen 1 pièces
Plaque à vis 4 pièces	Vis 8 pièces	Espacement 8 pièces

ALERTE DE SÉCURITÉ

Lisez et comprenez l'intégralité de ce manuel avant d'assembler, d'installer, d'utiliser ou d'entretenir ce

produit. Le non-respect de ces avertissements et

instructions peuvent provoquer la mort, des blessures ou des dommages à des biens de valeur.

Respectez toutes les exigences du ministère des Transports (DOT) lors de l'utilisation

ce produit. Utilisez des cordes et des attaches pour maintenir toute la cargaison en place en toute sécurité. Ne surchargez pas la galerie de toit. Ne dépassez jamais la capacité de poids maximale de 150 livres.

Avant et après chaque utilisation, vérifiez que tout le matériel est bien serré.

sécurisé. Inspectez régulièrement les dommages. Si un effilochage ou une distorsion est constaté, cesser immédiatement l'utilisation.

Assurez-vous que le moteur du véhicule est éteint et que le frein de stationnement est serré avant charger ou décharger la galerie de toit.

Ne pas utiliser pour maintenir ou retenir le poids d'une personne ou d'un animal de quelque

manière que ce soit. Faites preuve de bon sens lorsque vous travaillez. Restez vigilant et concentré lors du réglage et en utilisant la galerie de toit. Ne travaillez jamais sous l'influence de l'alcool, de drogues ou de médicaments. Lors de

l'assemblage et de l'utilisation de la galerie de toit, gardez la zone de travail propre et bien éclairé. Gardez les spectateurs et les enfants hors de la zone de travail.

Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants. Ce

produit contient de petites pièces. En cas d'ingestion, il présente un risque d'étouffement. Gardez ces petites pièces hors de portée des enfants lors de l'assemblage!

OPÉRATION

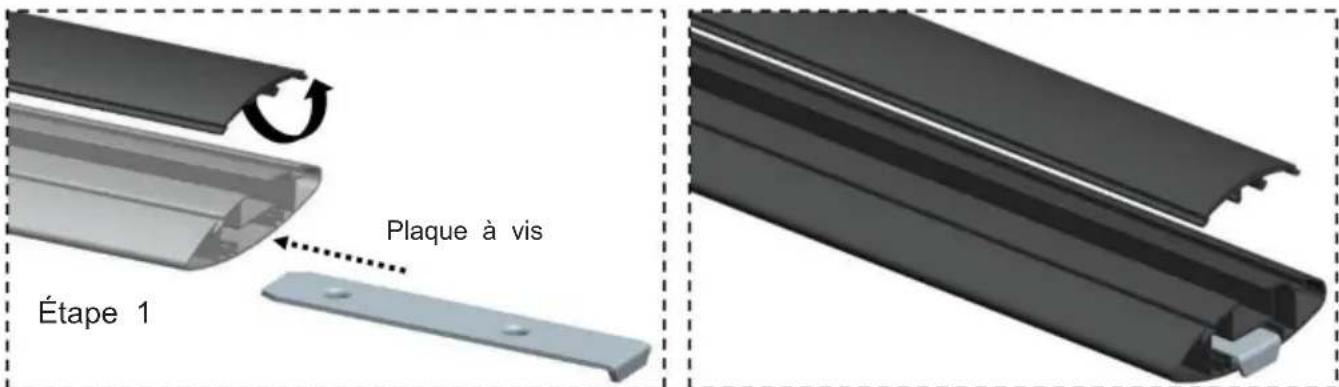

1. Tout d'abord, installez la plaque à vis dans la fente de la carte en aluminium. Remarque : installez t il visse la plaque sur le bord limite de la planche en aluminium. Après l'installation, t Les deux trous de vis sur la plaque à vis sont cohérents avec les deux trous circulaires es dans la fente de la carte en aluminium.

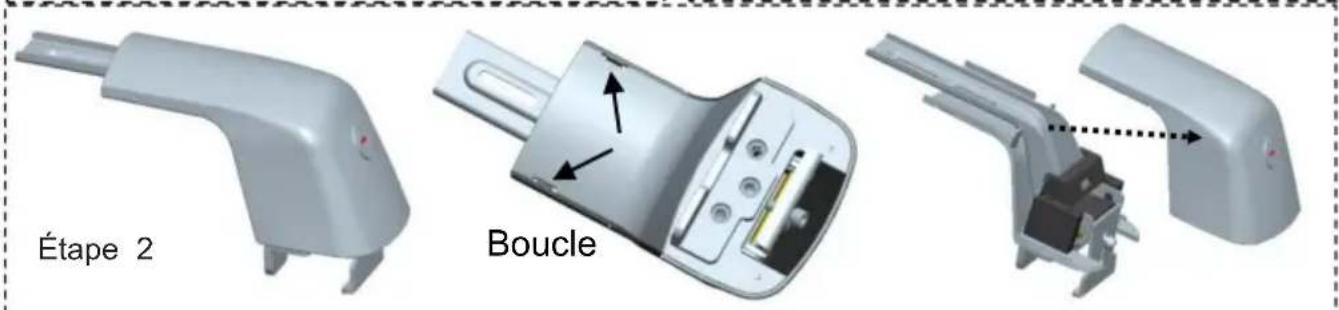

2. Ouvrez la coque extérieure de l'adaptateur. Tournez la clé en position horizontale pour déverrouillez-le, puis relâchez les boucles des deux côtés du bord arrière du adaptateur.

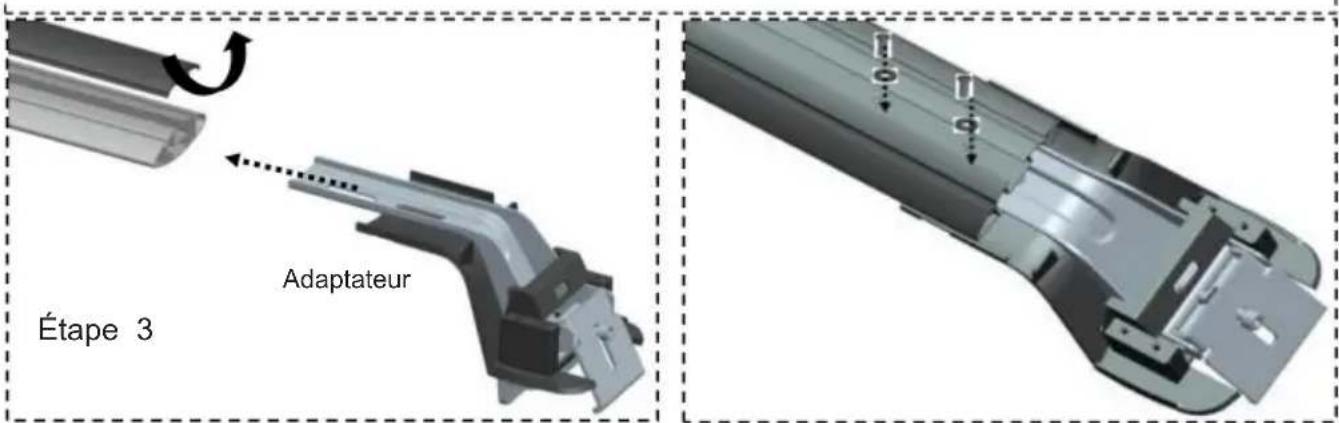

3. Installez l'adaptateur dans la fente de la carte en aluminium. Installer au-dessus du plaque à vis; Fixez-le ensuite avec des vis et des rondelles plates.

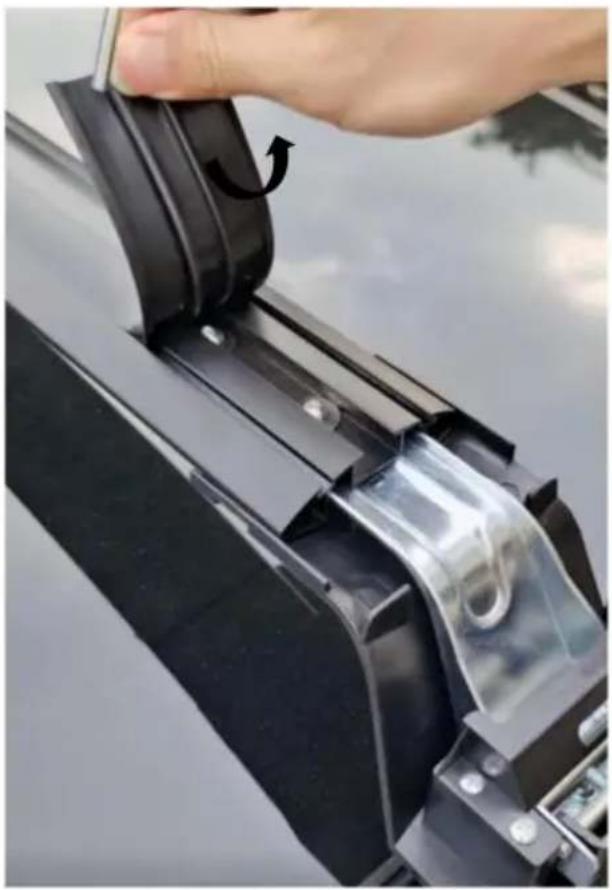

1. Tout d'abord, ouvrez le caoutchouc de la barre en aluminium, puis desserrez les vis reliant la barre en aluminium et l'adaptateur, et placez la barre transversale sur le toit de la voiture. Ajustez l'adaptateur dans une position appropriée pour l'installation. Enfin, assurez-vous que le crochet de l'adaptateur est fermement fixé à la barre et serrez les vis du croc

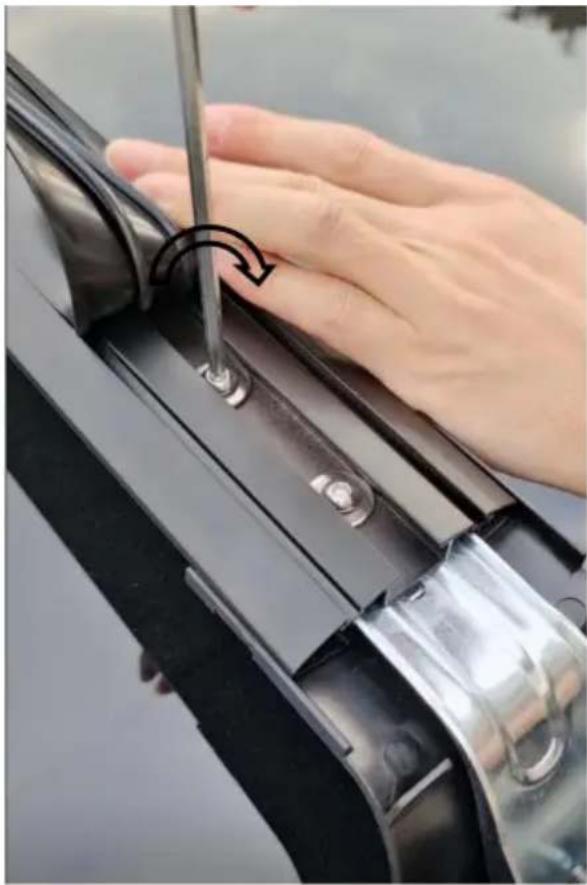

1. Assurez-vous que le crochet de l'adaptateur est fermement serré sur la barre transversale et serrez la vis sur le crochet, serrez la vis reliant la barre en aluminium et l'adaptateur, et installez la bande de caoutchouc sur la barre en aluminium dans le fente du tube en aluminium. Enfin, installez le couvercle de l'adaptateur sur l'adaptate et verrouillez-le.

2. Remarque : la position verticale de la clé est à l'état verrouillé, tandis que la positi horizontale de la clé est à l'état déverrouillé.
