MANUALE UTENTE HJ-RB016 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

PORTAPACCHI DA TETTO

SERIE: HJ-RB016

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

PORTAPACCHI DA TETTO

SERIE: HJ-RB016

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

Avvertenza-Per ridurre il rischio di lesioni, gli utenti devono leggere attentamente il manuale di istruzioni.

PARAMETRI DEL PRODOTTO

Modello	MassimoCapacità di carico	Veicolo applicabileModelli	Lunghezza del rack
HJ-RB016-120CM 200 libbre/90 kg		Più chiusoRinghiera	1148-1208mm
HJ-RB016-122CM 200 libbre/90 kg		Più chiusoRinghiera	1168-1228 mm
HJ-RB016-135CM 200 libbre/90 kg		Più chiusoRinghiera	1298-1358 mm

ELENCO ACCESSORI

ÿBarra in alluminio 2 pezzi	ÿAdattatore 4 pezzi	ÿChiave 2 pezzi	ÿChiave a brugola 1 pz
ÿPiastra a vite 4 pezzi	ÿ Vite 8 pezzi	ÿDistanziatore 8 pezzi

AVVERTENZA DI SICUREZZA

ÿ Leggere e comprendere l'intero manuale prima di assemblare, installare, utilizzare o sottoporre a manutenzione questo prodotto. La mancata osservanza di queste avvertenze e

istruzioni possono causare morte, lesioni personali o danni a beni di valore. Y Rispettare tutti i requisiti del Dipartimento dei trasporti (DOT) durante l'utilizzo

questo prodotto. Utilizzare corde e ancoraggi per tenere saldamente in posizione tutto il carico. ÿ Non sovraccaricare il portapacchi. Non superare mai la capacità di peso massima di 150 libbre.

ÿ Prima e dopo ogni utilizzo, verificare che tutto l'hardware sia ben saldo

assicurato. Ispezionare regolarmente eventuali danni. Se si riscontrano sfilacciamenti o distorsioni, interrompere immediatamente l'uso.

ÿ Prima assicurarsi che il motore del veicolo sia spento, con il freno di stazionamento inserito

caricare o scaricare il portapacchi.

ÿ Non utilizzare in alcun modo per sostenere o trattenere il peso di persone o animali. ÿ Usare

il buon senso quando si lavora. Rimani vigile e concentrato durante l'impostazione

sollevare e utilizzare il portapacchi. Non lavorare mai sotto l'influenza di alcol, droghe o farmaci. ÿ Durante il montaggio e

l'utilizzo del portapacchi, mantenere l'area di lavoro pulita e

ben illuminato. Tenere gli spettatori e i bambini lontani dall'area di lavoro.

ÿ Questo prodotto non è un giocattolo. Tenerlo fuori dalla portata dei bambini.

ÿ Questo prodotto contiene piccole parti. Se ingerito, rappresenterà un pericolo di soffocamento. ÿ

Tenere queste piccole parti lontano dalla portata dei bambini durante il montaggio!

OPERAZIONE

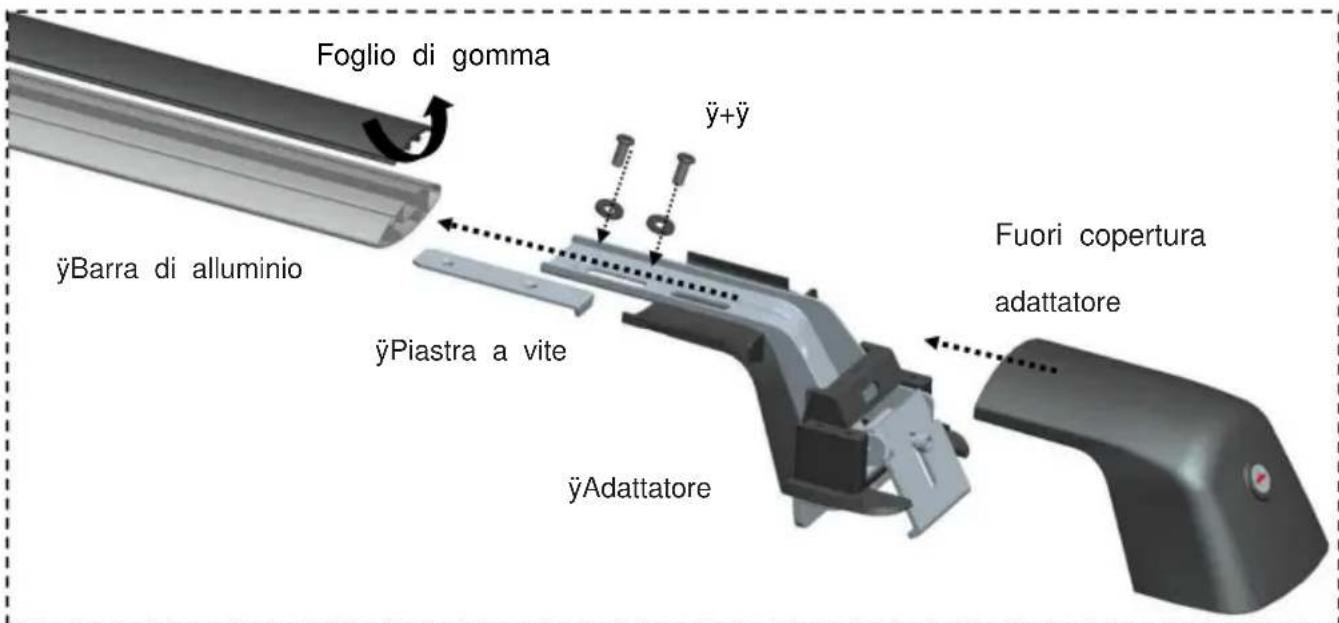

Foglio di gomma ÿ+ÿ ÿBarra di alluminio ÿPiastra a vite yAdattatore Fuori copertura adattatore

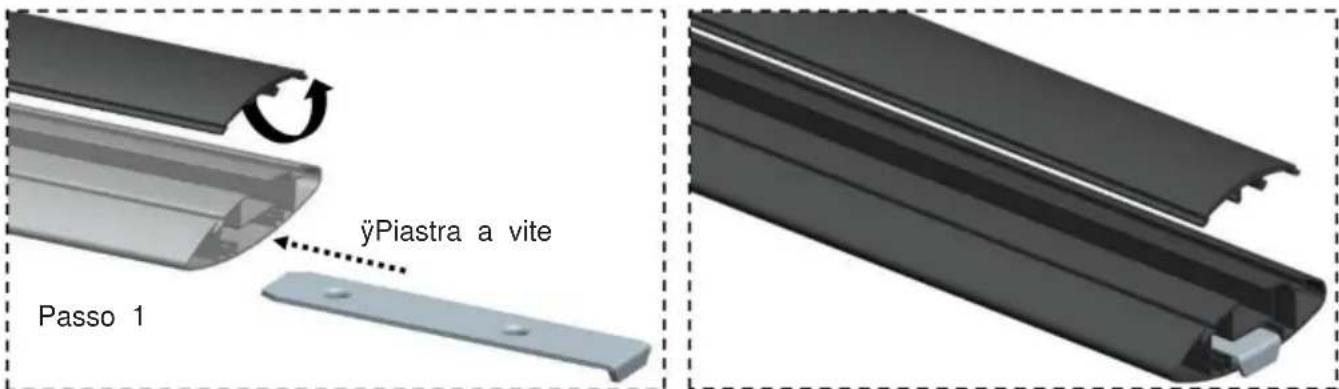

Passo 1 ÿPiastra a vite

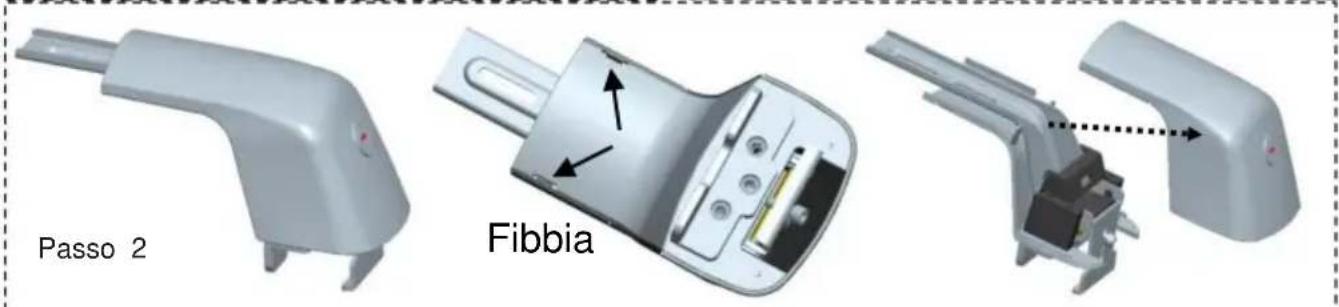

Passo 2 Fibbia

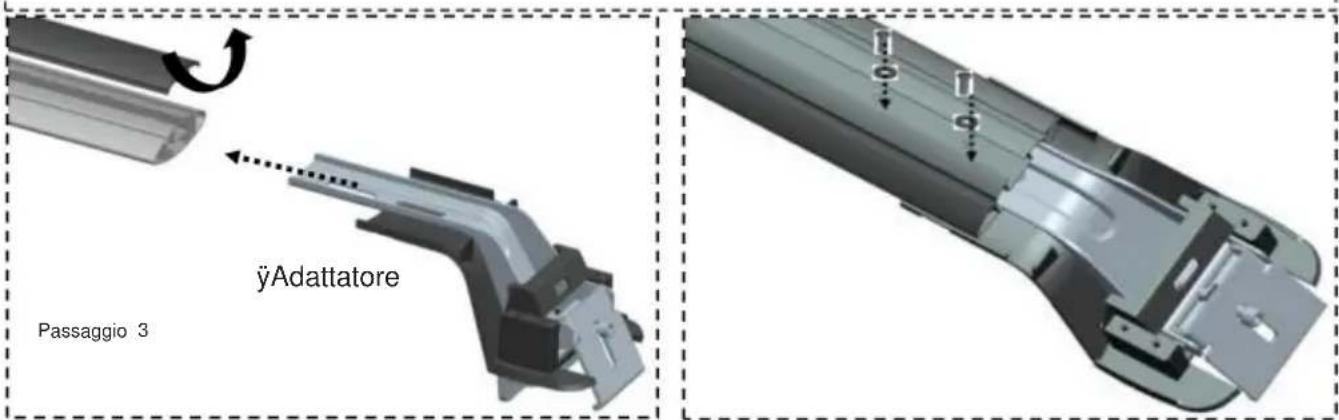

Passaggio 3 yAdattatore

1. Innanzitutto, installare la piastra a vite nella fessura del pannello di alluminio. Nota: installare avvitare la piastra sul bordo limite del pannello in alluminio. Dopo l'installazione, t I due fori per le viti sulla piastra a vite sono coerenti con i due fori circolari es nella fessura del pannello di alluminio.

2. Aprire il guscio esterno dell'adattatore. Girare la chiave in posizione orizzontale su sbloccarlo, quindi rilasciare le fibbie su entrambi i lati del bordo posteriore del adattatore.

3. Installare l'adattatore nello slot della scheda di alluminio. Installare sopra il piastra a vite; Quindi fissarlo con viti e rondelle piatte.

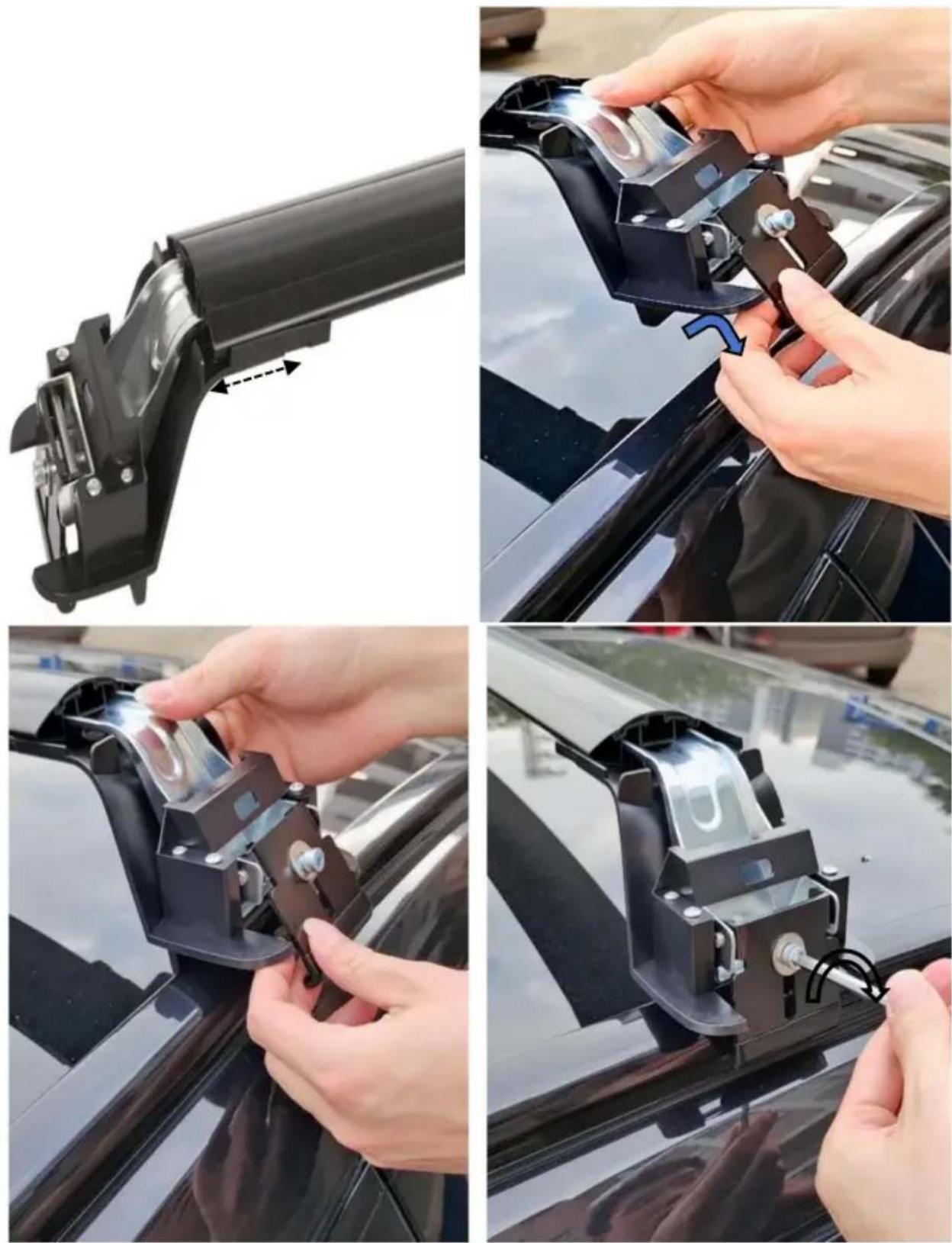

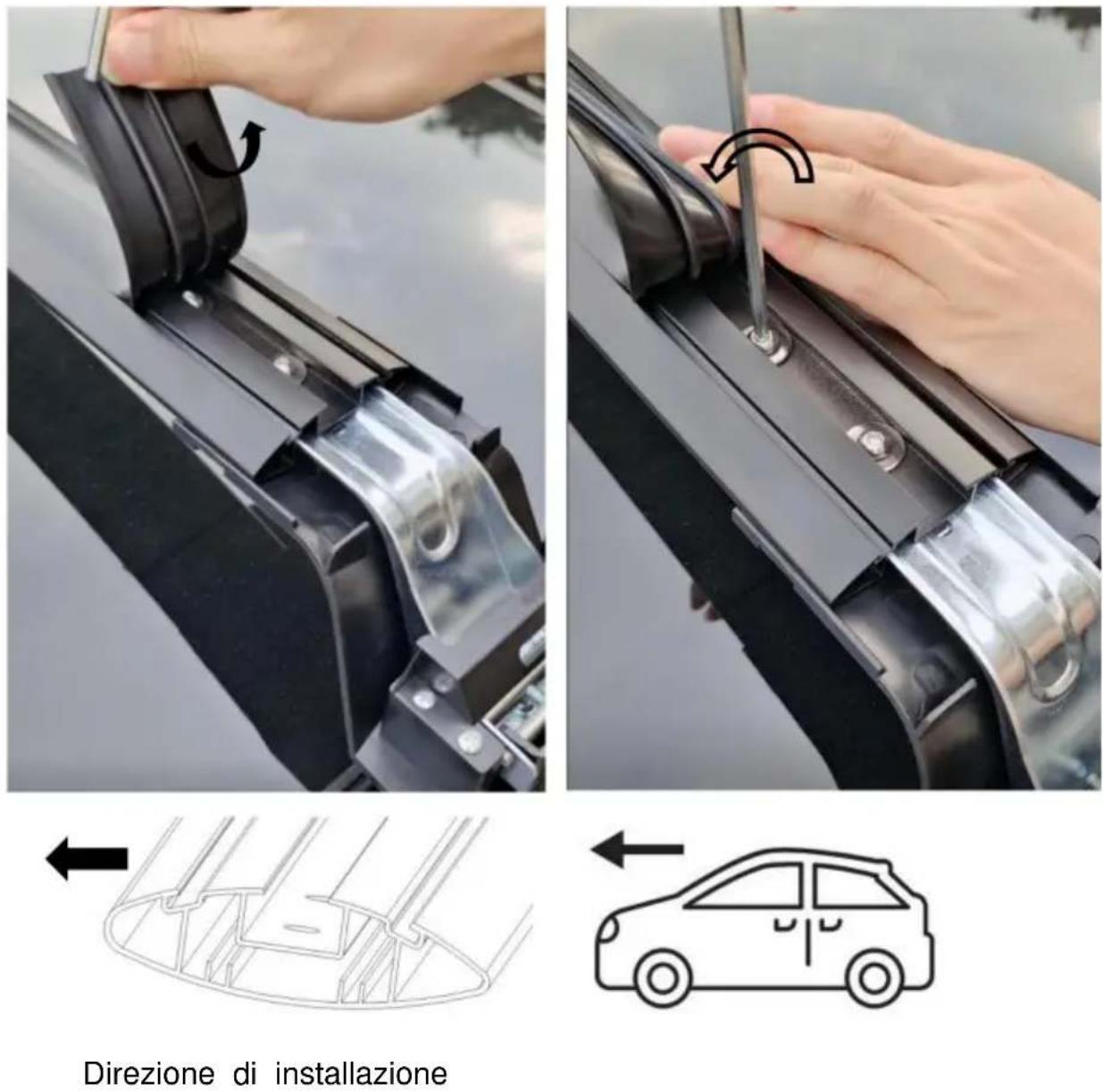

1. Innanzitutto, aprire la gomma della barra di alluminio, quindi allentare le viti che collegano la barra di alluminio e l'adattatore e posizionare la barra trasversale sul tetto dell'auto. Regolare l'adattatore in una posizione adatta per l'installazione. Infine, assicurati che il gancio dell'adattatore sia saldamente fissato alla barra e stringi le viti sul gancic

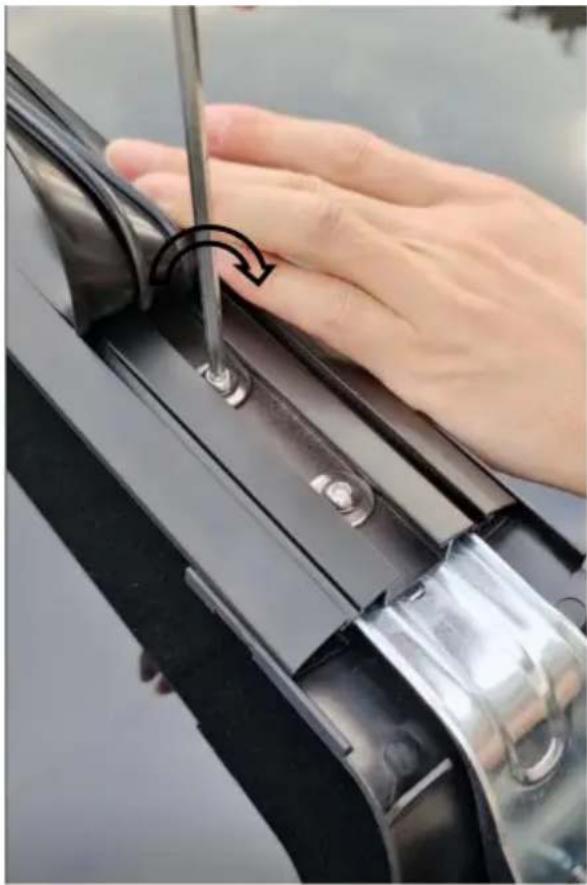

1. Assicurarsi che il pezzo del gancio sull'adattatore sia fissato saldamente sulla barra trasversale e serrare la vite sul pezzo del gancio, serrare la vite che collega la barra alluminio e l'adattatore e installare nuovamente la striscia di gomma sulla barra di alluminio nel fessura del tubo di alluminio. Infine, installa il coperchio dell'adattatore sull'adattatore e bloccalo.

2. Nota: la posizione verticale della chiave è nello stato bloccato, mentre la posizione orizzontale della chiave è nello stato sbloccato.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 NC.

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REP. DEL

REGNO UNITO

YH CONSULTAZIONE LIMITATA.

60329 Francoforte sul Meno.
