Produkttyp	Dachfahrradträger (Dachgepäckträger)
Marke	Vevor
Modell	HJ-RB016-120CM
Abmessungen (L x B x H)	1148-1208 mm (verstellbare Länge); Breite und Höhe nicht angegeben
Maximale Tragfähigkeit	90 kg (200 lb)
Hauptmaterial	Aluminium
Befestigungsart	Querträger mit Adaptern für geschlossene Dachreling
Anzahl transportierbarer Fahrräder	Bis zu 2 Fahrräder, je nach Gewicht
Verriegelungssystem	Schlüssel zum Verriegeln der Adapter
Enthaltenes Zubehör	2 Aluminiumschienen, 4 Adapter, 2 Schlüssel, 1 Inbusschlüssel, 4 Schraubplatten, 8 Schrauben, 8 Abstandshalter
Montage	Einfach, mit bebilderter Anleitung
Pflege	Mit einem feuchten Tuch reinigen; Beschläge regelmäßig überprüfen und nachziehen
Sicherheit	Die maximale Belastung nicht überschreiten; Vor dem Beladen sicherstellen, dass der Motor ausgeschaltet und die Feststellbremse angezogen ist; Verwenden Sie Zurrgurte oder Seile, um die Ladung zu sichern
Fahrzeugkompatibilität	Fahrzeuge mit geschlossenen Dachreling (Schienen)
Reparierbarkeit	Ersatzteile vom Hersteller erhältlich; technischen Support kontaktieren

Häufig gestellte Fragen - HJ-RB016 Vevor

Wie hoch ist die maximale Tragfähigkeit des Vevor HJ-RB016 Fahrradträgers?

Die maximale Tragfähigkeit beträgt 90 kg (200 lb). Überschreiten Sie diese Grenze niemals, um Schäden oder Unfälle zu vermeiden.

Ist der HJ-RB016 Fahrradträger mit allen Arten von Dachreling kompatibel?

Nein, er ist speziell für geschlossene Dachreling (Schienen) konzipiert. Die mitgelieferten Adapter passen auf dieses Profil. Überprüfen Sie vor dem Kauf die Form Ihrer Reling.

Wie viele Fahrräder kann ich mit diesem Modell transportieren?

Das hängt vom Gewicht der Fahrräder ab. Die Gesamtkapazität beträgt 90 kg, was in der Regel den sicheren Transport von 2 Standardfahrrädern (ca. 15 kg pro Stück) ermöglicht.

Wie installiere ich den Dachgepäckträger HJ-RB016?

Die Montage erfolgt in mehreren Schritten: 1) Befestigen Sie die Schraubplatten in den Schlitzen der Aluminiumschienen. 2) Öffnen Sie die Adapter und setzen Sie sie auf die Platten. 3) Montieren Sie die Schienen auf dem Dach, passen Sie die Adapter an die Dachreling des Fahrzeugs an und ziehen Sie die Haken und Schrauben fest. 4) Verriegeln Sie die Adapter mit dem Schlüssel. Weitere Einzelheiten finden Sie in der Anleitung.

Wird das Produkt mit einem Verriegelungsschlüssel geliefert?

Ja, es enthält 2 Schlüssel zum Verriegeln der Adapter an den Schienen. Schlüssel senkrecht = verriegelt, waagerecht = entriegelt.

Welche Pflege ist für den Fahrradträger erforderlich?

Überprüfen Sie vor und nach jedem Gebrauch, ob alle Schrauben und Befestigungen fest angezogen sind. Reinigen Sie mit einem feuchten Tuch und untersuchen Sie regelmäßig auf Anzeichen von Verschleiß oder Korrosion.

Kann ich diesen Fahrradträger an einem Auto ohne Dachreling verwenden?

Nein, dieses Modell erfordert vorhandene Dachreling (Schienen). Es kann nicht direkt ohne Reling an der Karosserie befestigt werden.

Was sind die genauen Abmessungen des Modells HJ-RB016-120CM?

Die verstellbare Länge liegt zwischen 1148 und 1208 mm. Breite und Höhe sind nicht angegeben, aber sie sind an Standard-Dachreling angepasst.

Ist das Produkt schwierig zusammenzubauen?

Die Montage ist mit der beiliegenden Anleitung als einfach konzipiert. Die Teile sind nummeriert und das Handbuch führt Schritt für Schritt. Planen Sie etwa 30 Minuten für die Erstinstallation ein.

Wo kann ich Ersatzteile oder technische Unterstützung erhalten?

Besuchen Sie die Website www.vevor.com/support, um Ersatzteile, die elektronische Garantieurkunde und technische Unterstützung zu erhalten.

BEDIENUNGSANLEITUNG HJ-RB016 Vevor

Technischer Support und E-Garantiezertifikat www.vevor.com/support

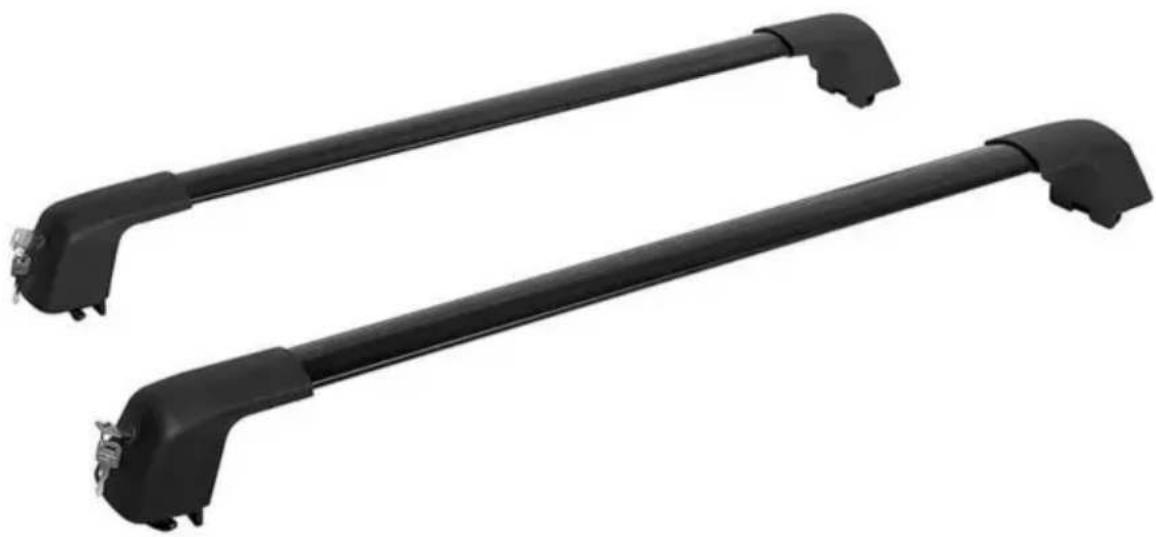

DACHTRÄGER

SERIE: HJ-RB016

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

DACHTRÄGER

SERIE: HJ-RB016

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

Warnung: Um das Verletzungsrisiko zu verringern, müssen Benutzer die Bedienungsanleitung sorgfältig lesen.

PRODUKTPARAMETER

Modell	Maximal Tragfähigkeit	Anwendbares Fahrzeug Modelle	Racklänge
HJ-RB016-120CM 90 kg		Am meisten geschlossenGeländer	1148-1208 mm
HJ-RB016-122CM 200 Pfund / 90 kg		Am meisten geschlossenGeländer	1168-1228 mm
HJ-RB016-135CM 90 kg		Am meisten geschlossenGeländer	1298-1358 mm

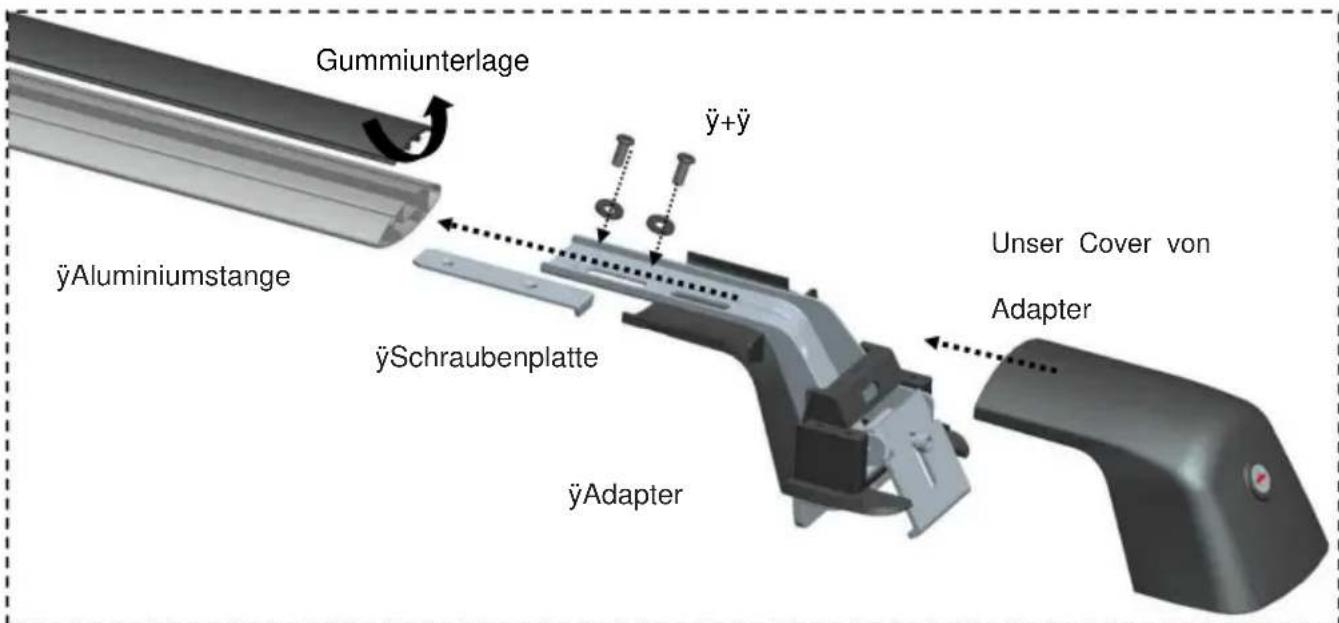

ZUBEHÖRLISTE

ÿAluminiumstange 2 Stück	ÿAdapter 4 Stück	ÿSchlüssel 2St	ÿInbusschlüssel 1 Stück
ÿSchraubenplatte 4 Stück	ÿ Schraube 8 Stück	ÿAbstandshalter 8 Stück

SICHERHEITSWARNUNG

ÿ Lesen Sie das Handbuch vollständig durch, bevor Sie das Produkt zusammenbauen, installieren, bedienen oder warten.

Die Nichtbeachtung dieser Warnungen und

Die Nichtbeachtung dieser Anweisungen kann zum Tod, zu Verletzungen oder zur Beschädigung wertvoller

Gegenstände führen. Y Halten Sie bei der Verwendung alle Anforderungen des Department of Transportation (DOT) ein

dieses Produkt. Verwenden Sie Seile und Zurrgurte, um die gesamte Ladung sicher an ihrem Platz zu halten.

ÿ Überladen Sie den Dachgepäckträger nicht. Überschreiten Sie niemals die maximale Gewichtskapazität

von 150 Pfund.

ÿ Überprüfen Sie vor und nach jedem Gebrauch, ob alle Teile fest sitzen.

gesichert. Überprüfen Sie es regelmäßig auf Schäden. Wenn Ausfransungen oder Verformungen festgestellt werden,

Stellen Sie die Verwendung sofort ein.

ÿ Stellen Sie vorher sicher, dass der Motor des Fahrzeugs ausgeschaltet und die Feststellbremse angezogen ist

Be- oder Entladen des Dachgepäckträgers.

ÿ Nicht zum Halten oder Zurückhalten des Gewichts von Menschen oder Tieren verwenden. ÿ Nutzen Sie bei

der Arbeit Ihren gesunden Menschenverstand. Bleiben Sie beim Einstellen wachsam und konzentriert

Aufstellen und Benutzen des Dachträgers. Arbeiten Sie niemals unter dem Einfluss von Alkohol, Drogen oder

Medikamenten. ä Halten Sie den

Arbeitsbereich während der Montage und Verwendung des Dachträgers sauber und sauber

gut beleuchtet. Zuschauer und Kinder vom Arbeitsbereich fernhalten.

ÿ Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern

auf. ä Dieses Produkt enthält Kleinteile. Bei Verschlucken besteht Erstickungsgefahr. ä Halten Sie diese Kleinteile beim

Zusammenbau von Kindern fern!

BETRIEB

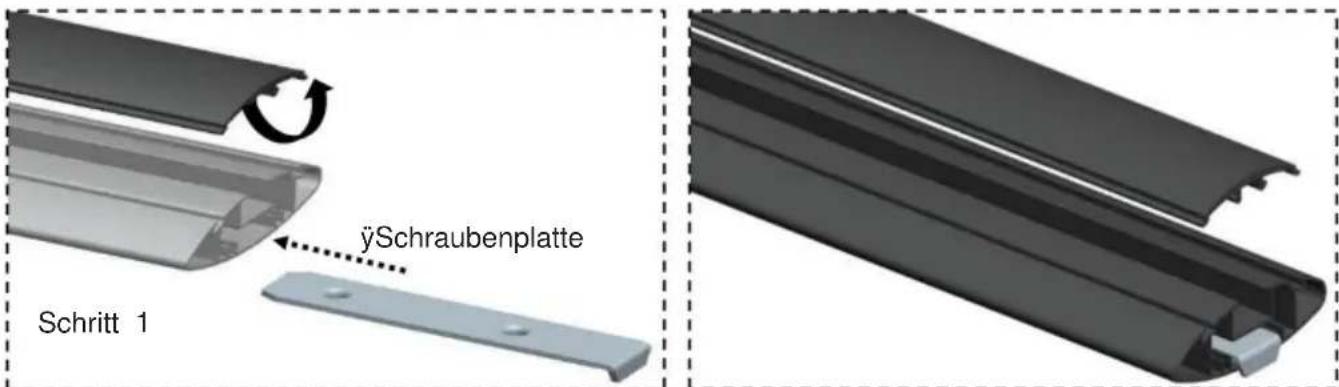

1. Installieren Sie zunächst die Schraubplatte in den Schlitz der Aluminiumplatte. Hinweis: Installieren Sie t Die Schraubplatte wird auf die Begrenzungskante der Aluminiumplatte aufgesetzt. Nach der Montage Die beiden Schraubenlöcher auf der Schraubenplatte entsprechen den beiden kreisförmigen stecken Sie es in den Schlitz der Aluminiumplatine.

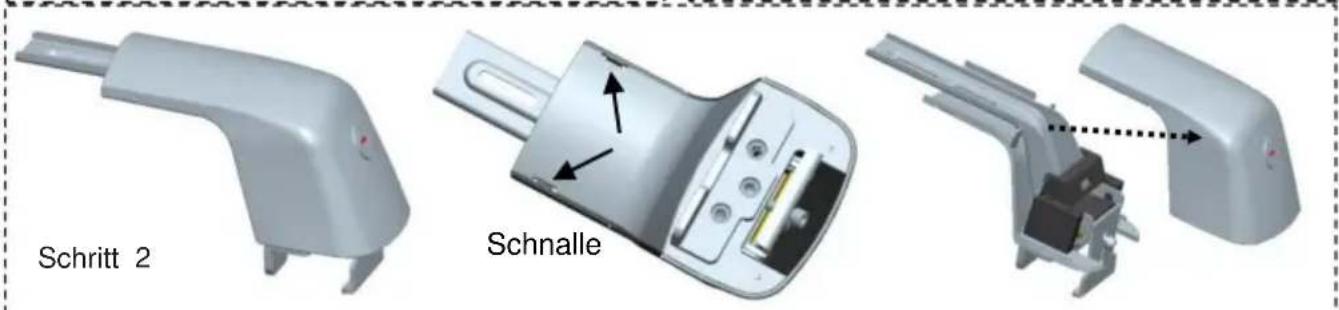

2. Öffnen Sie die Außenhülle des Adapters. Drehen Sie den Schlüssel in die horizontale Position Entriegeln Sie es und lösen Sie dann die Schnallen auf beiden Seiten der Hinterkante des Adapter.

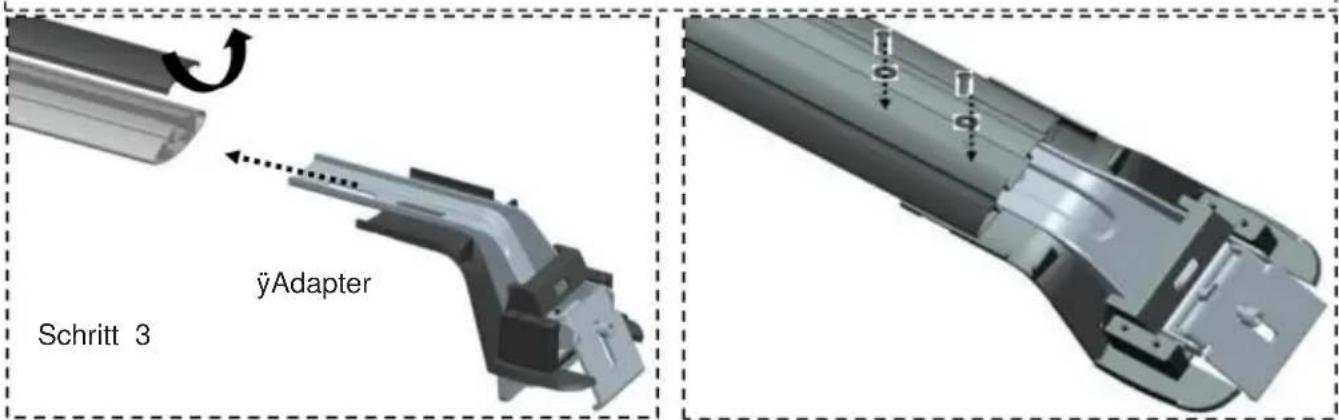

3. Installieren Sie den Adapter im Schlitz der Aluminiumplatine. Über dem installieren Schraubplatte; Anschließend mit Schrauben und Unterlegscheiben befestigen.

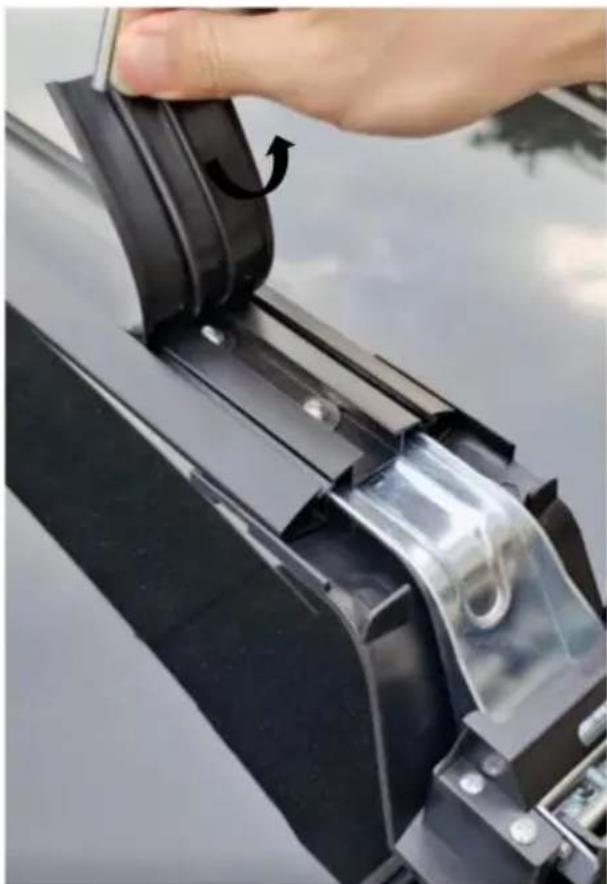

1. Öffnen Sie zunächst den Gummi der Aluminiumstange, lösen Sie dann die Schrauben, die die Aluminiumstange und den Adapter verbinden, und platzieren Sie die Querstange auf dem Autodach. Stellen Sie den Adapter auf eine geeignete Position für die Montage ein. Stellen Sie abschließend sicher, dass der Haken am Adapter fest an der Stange befestigt ist, und ziehen Sie die Schrauben am Haken fest.

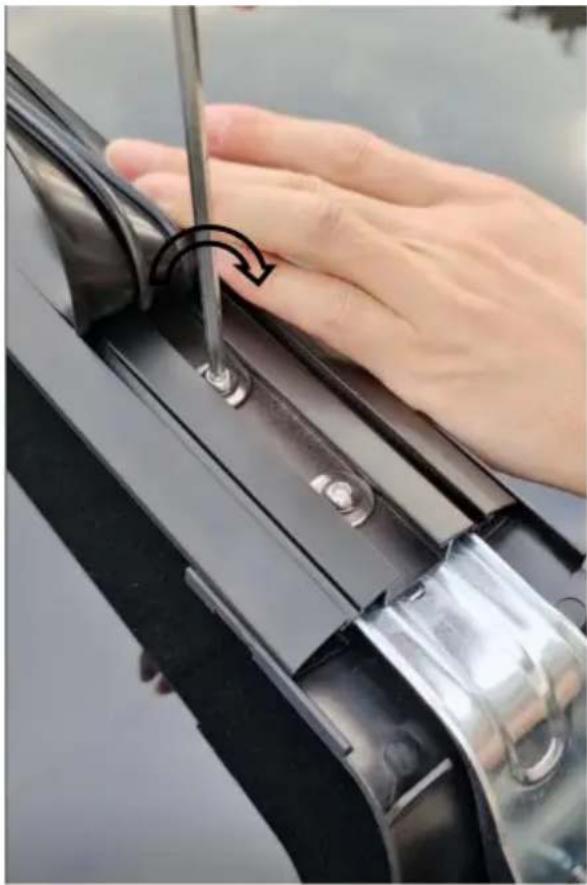

1. Stellen Sie sicher, dass das Hakenstück am Adapter fest an der Querstange befestigt ist, ziehen Sie die Schraube am Hakenstück fest, ziehen Sie die Schraube fest, die die Aluminiumstange und den Adapter verbindet, und bringen Sie den Gummistreifen an der Aluminiumstange wieder an Schlitz des Aluminiumrohrs. Bringen Sie abschließend die Adapter-Ausgangsabdeckung am Adapter an und verriegeln Sie sie.
2. Hinweis: Die vertikale Position des Schlüssels bedeutet, dass der Schlüssel verriegelt ist, während die horizontale Position des Schlüssels bedeutet, dass der Schlüssel nicht verriegelt ist.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
