Type de produit	Hotte aspirante extractible
Marque	AGA
Modèle	SH890
Hauteur (avec cheminée)	680 – 825 mm
Hauteur minimale de plafond requise	2400 mm
Poids	31 kg
Alimentation électrique	230 V ~ 50 Hz
Fusible recommandé	3 A
Puissance du ventilateur	275 W
Débit d'air maximal (sans conduit)	800 m³/h
Diamètre du conduit d'évacuation	150 mm
Distance minimale entre la cuisinière et la hotte	800 mm
Éclairage	3 lampes LED de 2,6 W chacune (12 V)
Commandes	Panneau à boutons-poussoirs et télécommande
Vitesses	4 vitesses + mode intensif
Fonctions spéciales	Arrêt différé 10 min, arrêt automatique après 4 h d'inactivité, indicateur de nettoyage des filtres
Filtres à graisse	Métalliques, lavables au lave-vaisselle ou à la main
Entretien des filtres	Nettoyage tous les 2 mois (ou plus souvent en usage intensif) ; remplacer en cas d'usure
Nettoyage des surfaces	Chiffon doux avec nettoyant pour inox ou détergent doux ; éviter les produits abrasifs ou à base d'eau de javel
Éclairage LED	Aucun entretien par l'utilisateur requis
Sécurité	Mise à la terre obligatoire ; couper l'alimentation avant entretien ; ne pas flamber sous la hotte
Installation	Évacuation par le haut ou l'arrière ; longueur de conduit idéale ≤ 5 m avec le moins de coudes possible

FOIRE AUX QUESTIONS - SH890 AGA

Quelle est la distance minimale entre la cuisinière et la hotte ?

La distance minimale est de 800 mm pour éviter une surchauffe de l'extracteur.

Quel diamètre de conduit d'évacuation dois-je utiliser ?

Le diamètre recommandé est de 150 mm. Un conduit plus petit réduirait l'efficacité de l'extraction.

Comment nettoyer les filtres à graisse ?

Les filtres métalliques peuvent être lavés au lave-vaisselle ou à la main avec de l'eau chaude et du détergent. Nettoyez-les au moins tous les 2 mois.

Que faire si l'indicateur de nettoyage des filtres clignote ?

Les 6 voyants clignotent après 30 heures de fonctionnement. Nettoyez les filtres et réinitialisez en appuyant sur le bouton Arrêt après 10 minutes.

Puis-je utiliser la hotte avec un appareil à gaz ou à fioul ?

Oui, mais une ventilation adéquate de la pièce est nécessaire pour éviter que la hotte n'affecte le tirage des autres appareils. Consultez un expert en cas de doute.

Comment régler la télécommande ?

La télécommande permet de contrôler la vitesse du moteur, la lumière et la minuterie (arrêt après 10 minutes). Aucune appairage nécessaire.

Quel type de fusible est nécessaire pour l'alimentation électrique ?

Un fusible de 3 A est recommandé pour l'alimentation secteur 230 V ~ 50 Hz.

La hotte s'éteint-elle automatiquement ?

Oui, la hotte s'éteint automatiquement après 4 heures sans intervention de l'utilisateur.

Comment remplacer les lampes LED ?

Les lampes LED ne nécessitent aucun entretien par l'utilisateur. En cas de panne, contactez un professionnel.

Quelle est la hauteur minimale de plafond requise pour l'installation ?

La hauteur minimale du plafond avec la cheminée standard est de 2400 mm.

MODE D'EMPLOI SH890 AGA

Votre cuisinière est une unité semi-professionnelle qui vous donne la puissance et la flexibilité pour réaliser votre plein potentiel dans la cuisine. Inévitablement, au cours du processus de cuisson, il y aura la chaleur, les vapeurs et les fumées produites. Votre extracteur Aga a été conçu pour compléter la cuisinière dans les regards et les performances afin de créer l'environnement idéal pour la cuisine créative.

SECTION 2. PERFORMANCE

L'élément le plus important pour une bonne performance de la hotte est le conduit qui évacue l'air vers l'extérieur. Ce conduit doit être une priorité dès le début de la conception de votre cuisine.

Veuillez noter les éléments suivants:

- La hotte est fournie avec un adaptateur approprié à fixer au conduit de 150mm de diamètre.

- A noter: 150mm est le dimètre minimum du conduit permettant une extraction efficace.

- La longeur du conduit d'extraction doit être aussi limité que possible (≤ 5m) avec le moins de coudes possible.

- La configuration la plus efficace est d'évacuer directement par un mur extérieur. Ainsi il est conseillé de placer le fourneau contre un mur extérieur quand on conçoit le plan de la cuisine.

- On peut faire évacuer la fumée par l'orifice supérieur ou par l'orifice arrière. La turbine de ventilation devra être pivoté pour la position d'évacuation par l'arrière.

- Un conduit avec plus de 2 coudes a 90° dégradera d'une façon significative la performance du système d'extraction. Si possible évitez d'avoir un coude de 90° à la sortie, utilisez des coudes dont les diamètres sont aussi grands que possibles pour maintenir un flux d'air continu sans tourbillonnements; évitez des entortillements des conduits flexibles; étirez le conduit flexible pour s'assurer que la surface interne soit aussi lisse que possible.

SECTION 3. INFORMATION IMPORTANTES

Dégagement minimum entre le fourneau et la hotte	800 mm
Hauteur de la hotte y compris cheminée:	680 – 825 mm
Hauteur minimale du plafond avec cheminée standard	2400 mm

Pour une petite charge des cheminées adaptées aux besoins du client de rechange peuvent être produites.

La distance minimale entre les brûleurs de la cuisinière et le bas de l'extracteur est essentielle pour éviter une surchauffe de l'extracteur et de ses composants.

Veuillez également noter qu'un coude de 90° mm dans le conduit flexible nécessitera une hauteur libre minimale de 215 mm pour donner un rayon lisse sans déformation.

Il faut respecter les normes en vigueur concernant le rejet de l'air.

Attention:

Cet appareil doit être mis à la masse.

Assurez-vous que le voltage d'alimentation correspond à celuimarqué sur l'etiquette de classement à l'interieur de la hotte.

La hotte devra être mise hors tension avant de faire des opérations de nettoyage ou d'entretien.

Il faut absolument faire attention au risque du feu quand l'on est en train de frire. Pour minimiser le risque de feu, tous les conseils concernant le nettoyage des filtres à graisse doivent être respectés.

Ne pas flamber sous l'extracteur.

Attention!

Il faut bien veiller à ce que le système d'extraction de haute performance n'affecte pas le bon fonctionnement des autres appareils à combustibles (gaz, fioul, etc...) qu'ils soient dans la cuisine ou dans d'autres parties de la maison.

Là où sont installés ces appareils à combustibles, IL FAUT prévoir une ventilation adéquate qui prend en compte la capacité d'extraction dela hotte Aga. L'écart entre la ventilation et l'extraction par la hotte ne doit pas excéder 4Pa.

En cas de doute ne faites pas functionner la hotte et l'appareil à combustible simultanément et consultez un expert (du combustible) approprié pour vous bien conseiller.

L'évacuation peut se faire dans un conduit existant à condition que les fluides de ce conduit soient produits exclusivement par des appareils électriques. Sont exclus les conduits de chauffage central, de chauffe-eau à gaz ou à fioul etc.

Il faut veiller à avoir une ventilation adéquate de la pièce quand la hotte du fourneau et les appareils à énergie autre que l'électricité (e chauffe-eau à gaz ou à fioul etc) sont en marche simultanément. La pièce doit être pourvue d'orifices pour permettre une arrivée d'air frais constante.

SECTION 4. INSTALLATION

Reportez-vous aux dessins pour votre modèle (Page 17-18)

4.1 Retrait des filtres à graisse.

Poser la hotte sur sa plaque arrière.

Pour enlever les filtres à graisse, tirez le levier de filtre et retirez le filtre. Veillez à ne pas rayer la hotte.

Les trous de fixation, le ventilateur et la plaque d'obturation sont accessibles par les ouvertures du filtres.

4.2 Position du ventilateur.

La hotte peut être ventilée soit par la position d'échappement supérieure ou par la position d'échappement arrière.

Chaque position d'échappement comporte 4 fixations sur lesquelles on peut fixer soit le ventilateur ou une plaque d'obturation.

Positionner le ventilateur à la position d'échappement désirée et la plaque d'obturation à la position non utilisée.

Lors du changement de la position d'échappement, veillez à ne pas trop tirer ou tordre le câble attaché au ventilateur.

4.3 Installation du conduit

Faire un trou dans le mur ou le plafond à prendre 150mm conduits de diamètre de l'embout d'échappement d'extraction vers l'extérieur.

La longueur du conduit devra être limitée au plus court possible avec le moins de coudes possible (voir section 2).

Faites un trou dans le mur extérieur en fonction du conduit et de la grille de protection extérieure.

4.4 Fixation de la hotte au mur

Si vous installez un dosseret, il doit être installé avant la hotte.

A noter: La cheminée décorative peut être retirée pour faciliter la manipulation de la hotte.

Le mur de support doit être de bonne qualité, avoir une surface plane et être suffisamment solide pour supporter la hotte.

Les fixations appropriées à la nature de la construction du mur devront être utilisées.

Méthode:

- Tracez une ligne horizontale dans la position du bord inférieur de la hotte - si vous avez déjà installé une dosseret le bord supérieur de celle-ci servira.

- Marquez une ligne médiane verticale de la cuisinière et de la hotte.

- Retirez les filtres à graisse pour accéder aux trous de fixation internes.

- Marquez les positions des centres des trous de fixation, comme indiqué dans les dessins de votre modèle.

Tip: Placez la hotte contre le mur dans la position souhaitée et marquez-la par les trous de fixation situés à l'arrière de la hotte. Deux personnes sont nécessaires pour cette opération.

• Marquez et préparez un trou adapté à une conduit de 150 mm de diamètre (160 mm min.). Si vous utilisez la position d'échappement arrière, la précision est essentielle.
• Fixez la hotte et le support de cheminée à l'aide des fixations appropriées pour la construction du mur, dans les positions précédemment indiquées.

Fixez le conduit à l'adaptateur. Il se peut qu'on soit obligé de le faire avant de fixer le ventilateur contre le mur. Il est conseillé d'enlever la partie décorative avant cette manoeuvre. La cheminée est attaché en utilisant des vis machine M4 qui peuvent être accédés par la/les ouverture(s) à filtre.

Quand le ventilateur est en place, vérifiez que le conduit ne soit pas aplati ou entortillé sur son parcours.

Raccordez le conduit à la grille de ventilation du mur ou à une terminaison extérieure alternative.

Fixez bien la grille de ventilation au mur extérieur. Assurez-vous que les ailettes se dirigent vers le bas.

Remplacez les filtre(s) à graisse.

L'extracteur est un appareil fixe conçu pour être connecté par un câblage fixe à l'alimentation électrique.

Un technicien électricien compétent doit réalisés l'installation électrique.

Le ventilateur devra être alimenté avec une prise comprenant un fusible de 3A en monophasé 230V.

L'interrupteur devra être situé à coté du ventilateur/fourneau pour que le courant puisse être coupé du ventilateur. Le fusible devra avoir un contact minimum de séparation de 3mm entre tous ses pôles. Si non un moyen different de couper l'installation électrique doit être prévu et conforme au règlement électrique en vigueur.

Un câble pour relier la prise au ventilateur est inclu.

L'alimentation secteur est raccordée comme suit:

CONNEXIONS DE CÂBLES D'ALIMENTATION
Phase	Marron
Neutre	Bleu
Terre	Vert/Jaune

SECTION 5. MODE D'EMPLOI

Mettez sous tension à l'éperon fusionné.

Boutons-Poussoirs Fonction

ARRÊT APRÈS 10 Minutes (pour éliminer les vapeurs)

MODE INTENSIF

(Changer à la vitesse 3 après 5 minutes)

VITESSE 3

VITESSE 2

VITESSE 1 ARRÊT IMMÉDIAT

LUMIÈRE ON/OFF

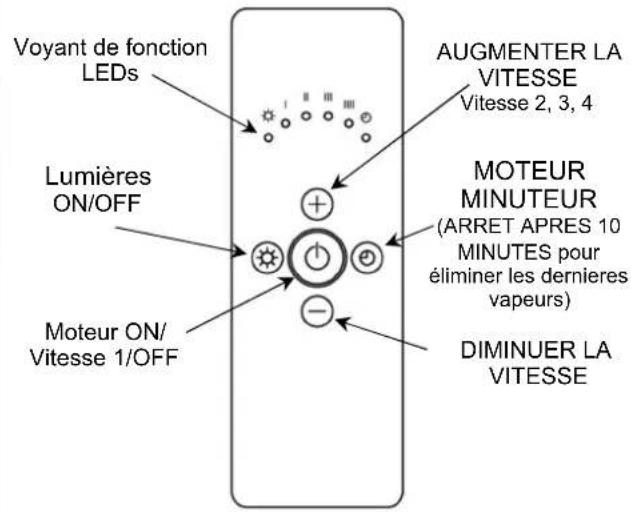

Fonctions De La Télécommande

Le contrôleur de la hotte éteindra automatiquement l'appareil si aucune intervention de l'opérateur n'a eu lieu pendant 4 heures.

Après 30 heures de fonctionnement, le nettoyage des filtres à graisse sera signalé par le clignotement des 6 indicateurs. Réinitialisez en appuyant sur le bouton ARRÊT APRÈS 10 Minutes

SECTION 6. MAINTENANCE

Un entretien régulier est essentiel pour garantir de bonnes performances et une longue durée de vie.

Pour conserver l'aspect immaculé de l'extracteur et minimiser les risques d'incendie, veillez à ce que les dépôts de graisse sur les surfaces de l'extracteur soient réduits au minimum par un nettoyage régulier.

Pour nettoyer les surfaces en acier inoxydable de l'extracteur, utilisez un chiffon doux et un agent de nettoyage approprié, tel qu'un nettoyant pour acier inoxydable spécialement fabriqué ou un détergent de nettoyage et de l'eau chaude.

Les surfaces peintes doivent être nettoyées à l'aide d'un chiffon doux, d'un détergent et d'eau chaude.

• N'utilisez pas de produits de nettoyage abrasifs ni de produits sur les surfaces de la hotte.
• N'utilisez pas de produits de nettoyage à base d'eau de javel sur les surfaces de la hotte.

Nettoyez les filtres à graisse au lave-vaisselle ou à la main à l'eau chaude et au détergent. Lavez les filtres au moins tous les 2 mois - plus tôt si l'extracteur est utilisé de manière intensive et que les filtres deviennent graisseux.

Même si vous attendez des années de service de vos filtres à graisse, ils sont considérés comme des articles consommables. Ils peuvent se détériorer avec le temps et doivent être remplacés, en particulier lorsqu'ils sont nettoyés au lave-vaisselle.

Pour tous les utilisateurs, les filtres doivent être remplacés chaque fois qu'ils présentent des signes d'usure physique.

Pour retirer les filtres à graisse, écartez le levier de dégagement du filtre de la base de la hotte, en libérant le loquet à ressort, ce qui permet de retirer le filtre de la hotte. Il faut prendre soin de ne pas rayer le capot.

Les lampes à LED ne nécessitent aucun entretien de la part de l'utilisateur.

SECTION 7. LES SPÉCIFICATIONS

Débit d'air du ventilateur, sans conduit, valeur nominale:	800 m3/hr
Tension d'alimentation:	230V~ 50Hz
Tension de la lampe LED:	12V
Puissance du ventilateur:	1 @ 275W
Puissance de la lampe:	3 x 2.6W
Taille du fusible pour alimentation électrique:	3A
Diamètre du conduit de ventilation:	150mm
Poids approximatif de la hotte:SH890SH990SH1090	31Kg34Kg37Kg

Pour des informations détaillées sur les spécifications et l'efficacité énergétique, veuillez vous reporter à la fiche technique de votre hotte.
