BRUKSANVISNING SH890 AGA

Din sortimentskokare är en semi-professionell enhet som ger dig kraften och flexibiliteten att förverkliga din fulla potential i köket. Under matlagningsprocessen kommer oundvikligen att produceras värme, ångor och ångor. Din Aga-extraktor har utformats för att komplettera sortimentskokaren både i utseende och prestanda för att skapa en idealisk miljö för kreativ matlagning.

AVSNITT 2. EXTRAKTIONSPRESTANDA

Det viktigaste inflytandet på funktionen hos spiskåpan är utformningen av kanalen som tar frånluften från spiskåpan till ytterväggspjället. Kanalvägen bör vara en viktig övervägande under de inledande stadierna i köksdesignen. Snälla notera följande:

• Spiskåpan är försedd med en tapp som är lämplig för anslutning av 150 mm diameter kanal.
• Obs: 150 mm är den minsta kanaldiametern som överensstämmer med effektiv extraktion.
• Avgasrörets längd ska hållas så kort som möjligt (≤ 5 m) med så få krökningar som möjligt.

- Den mest effektiva konfigurationen är att leda rakt genom en yttervägg så försök att placera spisen mot en yttervägg när du utformar din köklayout.

- Spiskåpan kan ventileras antingen till toppavgas eller bakre avgasläge. Använd den position som ger den kortaste kanalruttens längd och minsta antal krökningar. (Fläkten måste roteras för att ledas direkt genom det bakre avgasläget.)

- En rutt med mer än två 90 ° böjningar kommer att avsevärt försämra extraktionssystemets prestanda. Om möjligt ska du undvika att ha 90 ° böjning vid avgasens tapplucka; hålla böjradier så stora som möjligt för att upprätthålla ett jämnt luftflöde utan virvlar; undvik kinks i flexibel kanal; dra flexibel kanal stram över raka körningar för att säkerställa att den inre ytan är så slät som möjligt.

AVSNITT 3. VIKTIG INFORMATION

Följande minimiavständ måste noteras.

Avstånd mellan spis och kåpa (minimum):	800 mm
Kåpans höjd med standard skorsten:	680 – 825 mm
Minsta takhöjd med standard skorsten	2400 mm

För en liten avgift kan skräddarsydda skorstenar tillverkas för att passa dina behov.

Det minsta avståndet mellan spishällbrännarna och botten av spiskåpan är viktigt för att förhindra överhettning av spiskåpan och dess komponenter.

Observera också att en 90 ° böjning i den flexibla kanalen kräver 215 mm lägsta utrymme för att ge en jämn radie utan knark.

De behöriga myndigheternas krav på utsläpp av frånluft måste uppfyllas.

Uppmärksamhet:

Denna apparat kräver en jordanslutning.

Se till att matningsspänningen motsvarar den som är märkt på märkningsetiketten inuti spisskåpan.

Spiskåpan måste isoleras från elförsörjningen innan rengöring eller underhåll utförs.

Var särskilt uppmärksam på brandrisk vid stekning. För att minimera risken för brand måste alla anvisningar för rengöring av fettfiltren och avlägsnande av fettavlagringar följas.

Flamba inte under spiskåpan.

Varning

Man måste vara noggrann med att se till att de negativa trycket som orsakas av extraktionssystem med hög prestanda inte påverkar den säkra driften av vissa typer av bränsleapparater (gas, olja eller fast bränsle), inklusive de som installeras i köket och eventuellt också de som är installerade i andra delar av huset.

När sådana bränsleförbränningsapparater är installerade, MÅSTE tillräcklig ventilation tillhandahållas i installationsrummet, placerat och dimensionerat så att det negativa trycket i det rum som skapas av extraktorn inte överstiger 4Pa.

Vid tveksamhet ska du inte använda extraktions- och bränsleapparaten samtidigt och rådfråga en lämplig (för bränsletyp) expert för råd.

Tillräcklig ventilation i rummet måste tillhandahållas när spisen, avtagsapparaten och apparater som levereras med annan energi än elektricitet (t.ex. gaseldade eller oljefyrda värmare etc.) används samtidigt. Rummet måste vara försedd med ventiler för att tilläta ett konstant flöde av frisk luft.

Frånluften får inte släppas ut i ett rök som används för att tömma ångor från apparater som levereras med annan energi än elektricitet, t.ex. värmepannor för olja eller gaseldade värmepannor, eldade vattenvärmare etc.

AVSNITT 4. INSTALLATION

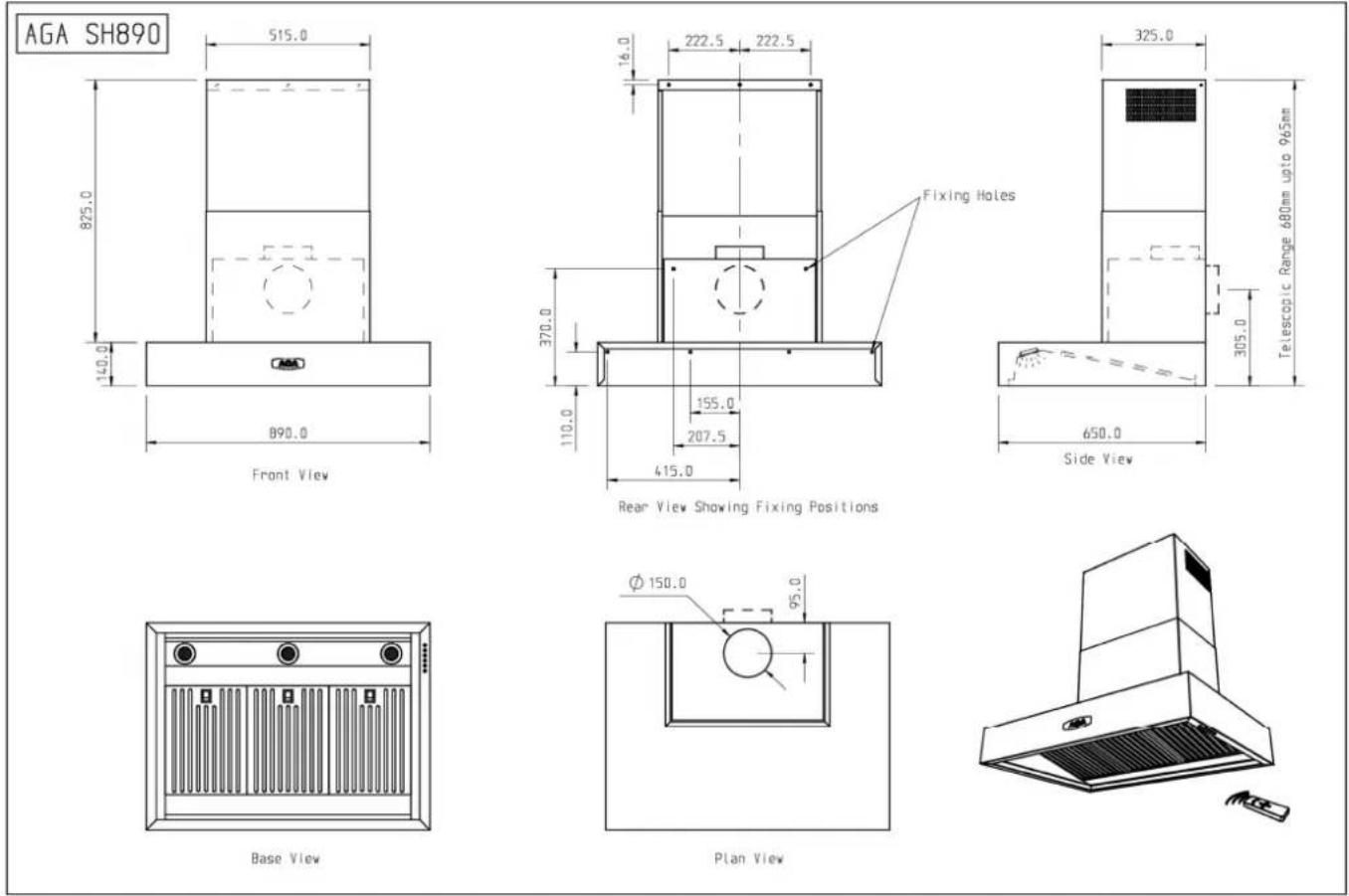

Se ritningarna för din modell (Sida 17-18)

4.1 Ta bort fettfiltren

Placera spiskåpan på bakplattan på en horisontell yta.

För att ta bort fettfiltren, dra i frigöringsspaken och lyft försiktigt bort filtret från spiskåpan. Var noga med att inte repa spisskåpan.

De interna fästhålen, fläktmonteringen och tappluckan kan nu nås genom öppningarna i bottenplattan.

4.2 Fläktens avgassposition

Spiskåpan kan ventileras antingen till toppavgas eller bakre avgasläge. Varje avgasläge har fyra fästen på vilka kan säkras antingen blåsaggregatet eller en tömningspanel.

Bultblåsaggregat till valt avgasläge och tömningspanelen till oanvänd position.

När du byter avgasläge bör man vara noga med att inte dra ihop eller vrida kabeln som är fäst vid fläkten.

4.3 Kanalinstallation

Gör ett hål i väggen eller taket för att ta 150 mm diameter kanal från spisskåpans avgasspjäll till utsidan.

Avgasrörets längd ska hållas så kort som möjligt med så få krökningar som möjligt (avsnitt 2).

Gör ett hål i ytterväggen så att den passar kanalen och det yttre vädret.

4.4 Fäst spisskåpan på väggen

Om du monterar en stänkback måste den monteras före spiskåpan.

Obs: Den dekorativa skorstenen kan tas bort för att underlätta hanteringen av spisskåpan.

Stödväggen måste vara av god kvalitet, ha en jämn yta och vara tillräckligt robust för att stödja spiskåpan.

Fixeringar måste användas som är lämpliga för typen av väggkonstruktion.

Metod:

• Markera en horisontell linje för att ange underkanten på spiskåpan - om du redan har monterat en stänkback kommer den övre kanten att tjäna.
• Markera en vertikal mittlinje för spisskåpan och spisskåpan.
• Ta bort fettfiltren för att få åtkomst till de interna fixeringshålen.
• Markera positionerna för fixeringshålens centrum, som visas på ritningarna för din modell.

Tips: Erbjud spisskåpan upp till väggen i önskat läge och markera väggen genom fixeringshålen i spisskåpan bak. Detta är ett 2-personers jobb.

• Markera och förbered ett hål lämpligt för att rymma 150 mm diameter kanal (160 mm min). Om du använder det bakre avgasspjället är noggrannheten avgörande.
• Säkra spiskåpan och skorstenens fäste, med fästen som är lämpliga för väggkonstruktion, i de tidigare markerade positionerna.

4.5 Ansluta kanalen

Anslut kanalerna till avgasventilens spisskåpa. Detta kan behöva göras innan spiskåpan fixeras på väggen. Det kan vara lättare med skorstenen bort. Skorstenen fästs med M4-maskinskruvar som kan nås genom filteröppningen.

När spiskåpan är i läge, kontrollera att kanalen inte har blivit platt eller kränkta längs sin väg.

Anslut kanalen till väggluftsspjället eller alternativt utanför avslutningen.

Fäst lamellen på ytterväggen. Se till att alla luftfenor riktas nedåt.

Sätt tillbaka fettfiltren.

4.6 Elektrisk installation

Spiskåpan är en stationär apparat som är konstruerad för att anslutas med fast ledning till elförsörjningen.

RISK FÖR STÖTAR

KOPPLA FRÅN

SPÄNNINGSMATNINGEN

Spiskåpan levereras utan elektrisk plugg.

En behörig eltekniker måste utföra den elektriska installationen.

Spiskåpan måste matas från en elektrisk strömförsörjning i 230Vac med hjälp av en omkopplad spår utrustad med en 3A-säkring. Sporen ska vara placerad intill spishuven / spisen så att tillförseln kan kopplas bort från spishuven med omkopplaren. Organet för att koppla från strömförsörjningen måste ha en minsta kontaktseparation på 3 mm i alla poler. Alternativt måste ett medel för fränkoppling i den fasta ledningen enligt de relevanta ledningsreglerna monteras.

Stäng av strömmen med strömbrytaren.

TIMER – 10 Min (AV efter 10 minuter för att tömma ångor)

Motor PÅ - INSENSIV LÄGE (ändras till hastighet 3 efter 5 minuter)

Motor PÅ HASTIGHET 3

Motor PÅ HASTIGHET 2

Motor PÅ HASTIGHET 1 Motor AV.

BELYSNING PÅ/AV

Funktion Tryck på indikatorlampor ÖKA HASTIGHET Hastigheter 2, 3, 4 Lights PÅ AV TIMER (MOTOR AV efter 10 minuter för att tömma ångor) Motor ON hastighet 1 /Motor AV DECREASE SPEED (2 min)

Spiskåpanens regulator stänger automatiskt av apparaten om det inte har gjorts någon operatörsåtgärd i fyra timmar.

Efter 30 timmars ackumulerad körning signaleras GREASE FILTER CLEANING genom att alla 6 indikatorer blinkar. Återställ genom att trycka på TIMER-knappen.

Regelbundet underhåll är viktigt för att säkerställa god prestanda och lång livslängd.

För att upprätthålla den oklanderliga utseendet på spiskåpan och för att minimera brandrisken, se till att fettavlagringar på spisskåpytorna hålls till ett minimum genom regelbunden rengöring.

För att rengöra de rostfria ytorna på spiskåpan använder du en mjuk trasa och ett lämpligt rengöringsmedel, t.ex. en speciellt framställd rostfritt stårengöringsmedel eller tvättmedel och varmt vatten.

Målade ytor ska rengöras med en mjuk trasa, tvättmedel och varmt vatten.

• Använd inte slipande rengöringsmaterial eller - produkter på några spisskåpytor.
• Använd inte blekmedelbaserade rengörings - produkter på några spisskåpytor.

Rengör fettfiltren i en diskmaskin eller med handtvätt i varmt vatten och tvättmedel. Tvätta filtren minst varannan månad - förr om spiskåpan används i stor utsträckning och filter blir fettbelastade.

Även om du kan förvänta dig många års service från dina fettfilter, betraktas de som förbrukningsartiklar och kan försämras med tiden och behöver bytas ut, särskilt när du rengör dem i en diskmaskin.

För alla användare bör filter bytas ut när de uppvisar tecken på fysiskt slitage.

För att ta bort fettfiltren, dra i frigöringsspaken och sänk försiktigt bort filtret från spiskåpan. Var noga med att inte repa spisskåpan.

LED-lampor kräver inget underhåll av slutanvändarna.

AVSNITT 7. SPECIFIKATIONER

Fläktens luftflöde, nominellt:	800 m3/hr
Matningsspänning:	230V~ 50Hz
LED lampspänning:	12V
Fläkteffekt:	1 @ 275W
LED lampeffekt:	3 x 2.6W
Rekommenderad säkring för elmatning:	3A
Fläktens muffdiameter:	150mm
Ungefärliga huvvikter:
SH890	31Kg
SH990	34Kg
SH1090	37Kg

För detaljerad specifikation och information om energieffektivitet hänvisas till produktpichetten för din huva.

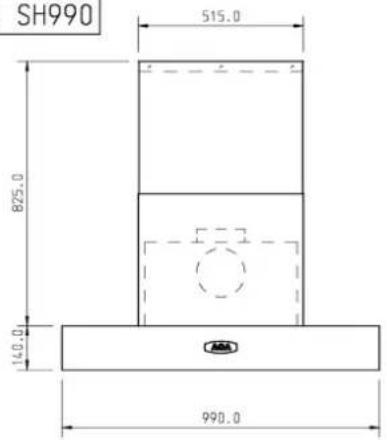

AGA SH990

SH990 515.0 825.0 140.0 990.0

Front View

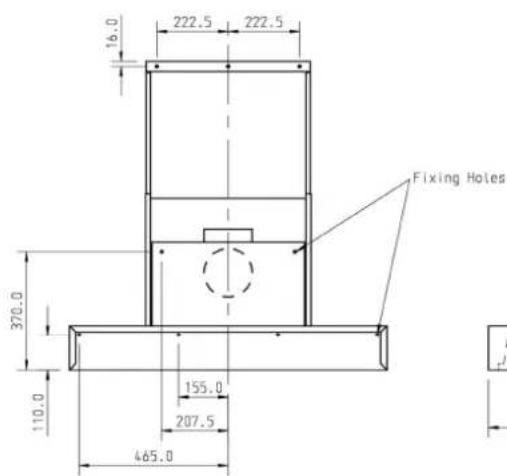

222.5 222.5 16.0 370.0 110.0 155.0 207.5 465.0 Fixing Holes
