GEBRUIKSAANWIJZING SH890 AGA

Uw fornuis is een semi-professionele eenheid die u de kracht en flexibiliteit geeft om uw volledige potentieel in de keuken te realiseren. Het is onvermijdelijk dat tijdens het kookproces warmte, dampen en rook worden geproduceerd. Uw Aga-extractor is ontworpen als aanvulling op het fornuis, zowel in uiterlijk en prestaties, om de ideale omgeving voor creatief koken te creëren.

SECTION 2. AFZUIGKAP PRESTATIES

De belangrijkste invloed op de prestaties van de afzuigkap is het ontwerp van het kanaal dat de afvoerlucht van de afzuigkap naar buiten brengt. De kanaalroute moet een eerste overweging zijn tijdens de eerste fasen van het keukenontwerp. Let op het volgende:

• De extractor heeft een kanaalaansluiting die geschikt is voor een kanaal met een diameter van 150 mm.
• Opmerking: 150 mm is de minimale kanaaldiameter consistent met efficiënte afzuiging.
• De lengte van de uitlaatkanaalroute moet zo kort mogelijk worden gehouden (≤ 5 m) met zo min mogelijk bochten.

- De meest efficiënte configuratie is om rechtstreeks door een buitenmuur te geleiden, dus probeer het fornuis tegen een buitenmuur te plaatsen bij het ontwerpen van uw keukenindeling.

- De kap kan worden geventileerd naar de bovenste uitlaat of de achterste uitlaatpositie. Gebruik de positie die de kortste kanaalroute-lengte en het minste aantal bochten geeft. (De ventilator moet worden gedraaid om rechtstreeks door de achterste uitlaatpositie te lopen.)

- Een route met meer dan twee bochten van 90° zal de prestaties van het afzuigsysteem aanzienlijk verminderen. Vermijd indien mogelijk een bocht van 90° bij de uitlaat van de uitlaat; houd buigstralen zo groot mogelijk om een soepele luchtstroom zonder wervelingen te handhaven; vermijd knikken in flexibele leidingen; trek flexibele leidingen strak over rechte stukken om ervoor te zorgen dat het interne oppervlak zo glad mogelijk.

SECTIE 3. BELANGRIJKE INFORMATIE

Minimum hoogtes afzuigkap t.o.v. het fornuis:

Vrije ruimte fornuis tot afzuigkap (min)	800 mm
Afzuigkap hoogte met standaard schacht	680 – 825 mm
Minimale plafondhoogte met standaard schacht	2400 mm

Tegen betaling kunnen op maat gemaakte schachten worden geproduceerd die aan uw eisen voldoen.

De minimale afstand tussen de fornuisbranders en de bodem van de afzuigkap is essentieel om oververhitting van de afzuigkap en zijn componenten te voorkomen.

Houd er ook rekening mee dat een bocht van 90° in flexibele afvoerslang een minimale hoofdruimte van 215 mm vereist om een gladde straal zonder knikken te geven.

De voorschriften van de relevante autoriteiten met betrekking tot de afvoer van uitlaatlucht moeten worden nageleefd.

Belangrijk:

De afzuigkap moet geaard zijn.

Zorg ervoor dat de voedingsspanning overeenkomt met die op het typeplaatje in de afzuiger.

De afzuigkap moet worden geïsoleerd van de elektrische voeding voordat reinigings- of onderhoudswerkzaamheden worden uitgevoerd.

Let met name op het brandgevaar bij het frituren. Om het risico op brand te minimaliseren, moeten alle instructies met betrekking tot het reinigen van de vetfilters en het verwijderen van vetafzettingen worden opgevolgd.

Flambeer nooit onder de afzuigkap.

Waarschuwing

De juiste zorg moet worden genomen om ervoor te zorgen dat de negatieve druk veroorzaakt door krachtige afzuigsystemen geen nadelige invloed heeft op de veilige werking van bepaalde soorten brandstofverbrandende apparaten (gas, olie of vaste brandstof), inclusief die in de keuken en mogelijk ook die geïnstalleerd in andere delen van het huis.

Wanneer dergelijke brandstofverbrandende apparaten worden geïnstalleerd, MOET in de installatieruimte voor voldoende ventilatie worden gezorgd, zodanig geplaatst en gedimensioneerd dat de negatieve druk in de door de afzuiger gecreëerde ruimte niet hoger is dan 4Pa.

Gebruik in geval van twijfel de afzuiger en het toestel (en) voor het verbranden van brandstof niet en raadpleeg een geschikte (voor het brandstoftype) deskundige voor advies.

Er moet voor voldoende ventilatie van de ruimte worden gezorgd wanneer het fornuis, de afzuigkap en apparaten die zijn voorzien van andere energie dan elektriciteit (bijv. Gas- of oliegestookte kachels, enz.) Gelijktijdig worden gebruikt. De ruimte moet worden voorzien van ventilatieopeningen om een constante stroom verse lucht mogelijk te maken.

De afzuigkap mag niet worden aangesloten op afvoerkanalen van verbrandings apparaten, bv geijser, boilers en centrale verwarmings installaties, etc. etc.

SECTIE 4. INSTALLATIE

Raadpleeg de tekeningen voor uw model (pagina 17-18)

4.1 Verwijderen van de vetfilters

Plaats de afzuiger op de achterplaat.

Om de vetfilters te verwijderen, trekt u aan de ontgrendelingshendel van het filter en tilt u deze voorzichtig van de kap af. Pas op dat u de kap niet bekrast.

De bevestigingsgaten, ventilator en blindplaat zijn nu toegankelijk via de filteropeningen.

De kap kan zowel naar de bovenste uitlaat als naar de achterste uitlaat worden geventileerd. Elke uitlaatpositie heeft 4 bevestigingen waarop de ventilator of een afdekplaat kan worden bevestigd.

Bevestig de blazer aan de gekozen uitlaatpositie en de afdekplaat in de ongebruikte positie.

Let er bij het wijzigen van de uitlaatpositie op dat u niet teveel aan de kabel trekt of draait die aan de ventilator is bevestigd.

4.3 Afvoer Installatie

Maak een gat in de muur of het plafond om leidingen met een diameter van 150 mm vanaf de uitlaat van de afzuigaansluiting naar buiten te brengen.

De lengte van de afvoer moet zo kort mogelijk worden gehouden met zo min mogelijk bochten (Sectie 2).

Maak een gat in de buitenmuur, passend bij het kanaal en het externe weerrooster.

4.4 Afzuigkap monteren

Als u een achterwand monteert, moet deze voor de kap worden gemonteerd.

Opmerking: De decoratieve schacht kan worden verwijderd om de kap gemakkelijker te kunnen hanteren.

De muur moet van goede kwaliteit zijn, een gelijkmatig oppervlak hebben en stevig genoeg zijn om de afzuiger te ondersteunen.

Er moeten bevestigingen worden gebruikt die geschikt zijn voor het type wandconstructie.

Methode:

- Markeer een horizontale lijn om de onderkant van de kap aan te geven - als u al een spatplaat hebt aangebracht, zal de bovenkant hiervan dienen.

- Markeer een verticale middellijn van het fornuis en de afzuigkap.

- Verwijder de vetfilters om toegang te krijgen tot de interne bevestigingsgaten.

- Markeer de posities van de middelpunten van de bevestigingsgaten, zoals weergegeven in de tekeningen voor uw model.

Tip: Breng de kap in de gewenste positie tot aan de muur aan en markeer de muur door de bevestigingsgaten in de achterkant van de kap. Dit is een baan voor 2 personen.

• Markeer en maak een gat dat geschikt is voor kanalen met een diameter van 150 mm (min. 160 mm). Bij gebruik van de uitlaatpositie van de achterste uitlaat is nauwkeurigheid van cruciaal belang.
• Bevestig kap en schachtbeugel, met behulp van bevestigingen die geschikt zijn voor de wandconstructie, in de eerder gemarkeerde posities.

4.5 Afvoer aansluiten

Sluit de afvoer aan op de uitlaat van de ventilator (Opmerking: voor de achteruitgang moet dit worden gedaan voordat de afzuiger aan de muur wordt bevestigd). U kunt dit gemakkelijker vinden als de schacht is verwijderd. De schacht wordt bevestigd met M4-machineschroeven die toegankelijk zijn via de filteropeningen.

Wanneer de afzuiger in positie is, controleert u of het afvoerslang niet is platgedrukt of geknikt langs zijn route.

Sluit de afvoer aan op de spon van het muurrooster of een andere externe afsluiting en bevestig het rooster aan de buitenmuur. Zorg ervoor dat luchtvinnen naar beneden zijn gericht.

Plaats de vetfilters terug.

De afzuigkap wordt geleverd met aansluitsnoer zonder stekker.

ELEKTRISCH GEVAAR ONTKOPPEL ELEKTRISCHE AANVOER VOORDAT U VERDER GAAT

De kap is een stationair apparaat dat is ontworpen om via vaste bedrading op de elektrische voeding te worden aangesloten.

Een bevoegde elektricien moet de elektrische installatie uitvoeren.

De afzuiger moet worden gevoed door een 230Vac eenfase elektrische voeding met behulp van een geschakeld spoor uitgerust met een 3A-zekering. De stroomschakelaar moet zich naast de afzuigkap / kookplaat bevinden, zodat de toevoer van de afzuigkap kan worden gescheiden met behulp van de schakelaar. Het middel voor het loskoppelen van de voeding moet een minimale contactafstand van 3 mm hebben in alle polen. Als alternatief moet een scheidingsmiddel in de vaste bedrading volgens de relevante bedradingsregels worden aangebracht.

Elektrische Aansluitingen
Live	Bruin
Neutraal	Blau
Aarde	Groen/Geel

SECTIE 5. GEBRUIKSAANWIJZING

Schakel de stroom naar de afzuigkap in.

TIMER – 10 Minuten (UIT na 10 minuten om dampen te verwijderen)

Motor AAN - INTENSIEVE MODUS (Gaat na 5 minuten naar snelheid 3)

Motor AAN - Snelheid 3

Motor AAN - Snelheid 2

Motor AAN Snelheid 1 (min), Motor UIT.

Verlichting Aan/Uit

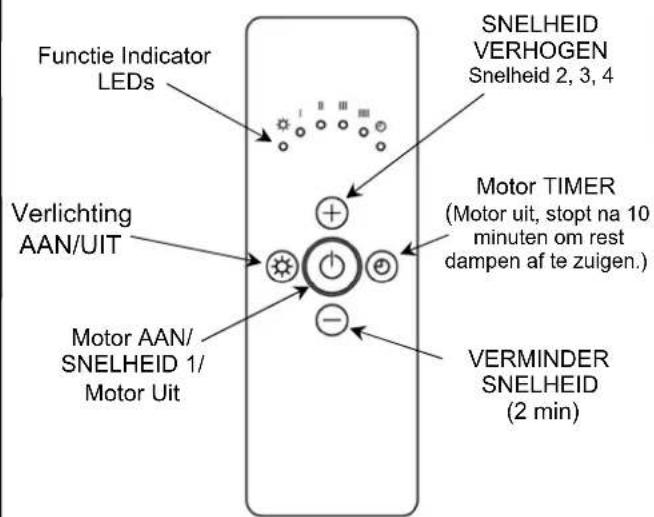

Afstandsbediening Functies

Functie Indicator LEDs Verlichting AAN/UIT Motor AAN/ SNELHEID 1/ Motor Uit SNELHEID VERHOGEN Snelheid 2, 3, 4 Motor TIMER (Motor uit, stopt na 10 minuten om rest dampen af te zuigen.) VERMINDER SNELHEID (2 min)

De extractor schakelt automatisch uit als er gedurende 4 uur geen actie van de operator is geweest.

Na 30 uur opgehoopte werking wordt VETFILTERREINIGING gesignaleerd doordat alle 6 indicatoren knipperen. Reset door op TIMER Drukknop te drukken.

SECTIE 6. ONDERHOUD

Regelmatig onderhoud is essentieel voor goede prestaties en een lange levensduur.

Om het vlekkeloze uiterlijk van de afzuigkap te behouden en om brandgevaar te minimaliseren, moet u ervoor

zorgen dat vetafzettingen op de afzuigoppervlakken tot een minimum worden beperkt door regelmatig te reinigen.

Reinig roestvrijstalen oppervlakken met een zachte doek en een geschikt reinigingsmiddel, zoals een speciaal geproduceerde roestvrijstalen reiniger of afwasmiddel en warm water.

Geverfde oppervlakken moeten worden gereinigd met een zachte doek, afwasmiddel en warm water.

• Gebruik geen schurende reinigingsmiddelen op oppervlakken van de kap.
• Gebruik geen op bleekmiddelen gebaseerde reinigingsmiddelen op oppervlakken van de kap.

Reinig de vetfilters in een vaatwasser of met de hand in heet water en afwasmiddel. Was de filters minstens elke 2 maanden - eerder als de afzuigkap veelvuldig wordt gebruikt en filters vetbelast raken.

Hoewel u jarenlange service van uw vetfilters kunt verwachten, worden ze beschouwd als een verbruiksartikel en kunnen ze na verloop van tijd verslechteren en moeten ze worden vervangen, vooral wanneer ze in de vaatwasser worden gereinigd.

Voor alle gebruikers moeten filters worden vervangen wanneer ze tekenen van fysieke slijtage vertonen.

Om de vetfilters te verwijderen, trekt u aan de filterhendel om de geveerde grendel los te maken, zodat het filter van de kap kan worden getild. Zorg ervoor dat u de kap niet bekrast.

LED-lampen vereisen geen onderhoud door de eindgebruiker.

SECTIE 7. SPECIFICATIES

Afzuigcapaciteit (nominale zonder afvoerslang):	800 m3/hr
Elektrische voiding:	230V~ 50Hz
LED lampspanning:	12Vdc
Ventilator vermogen	1 @ 275W
Lampvermogen:	3 x 2.6W
Zekering:	3A
Afvoer diameter:	150mm
Geschatte gewichten:
SH890	31Kg
SH990	34Kg
SH1090	37Kg

Raadpleeg de productkaart voor uw afzuigkap voor gedetailleerde specificaties en informatie over energie-efficiëntie.
