BEDIENUNGSANLEITUNG SH890 AGA

ABSCHNITT 1. EINLEITUNG

Ihr Herd ist ein semi-professionelles Gerät, das Ihnen die Kraft und Flexibilität gibt, Ihr volles Potenzial in der Küche auszuschöpfen. Während des Garvorgangs entstehen zwangsläufig Hitze, Dämpfe und Rauch. Ihr Aga-Extraktor wurde entwickelt, um das Erscheinungsbild und die Leistung des Herdgeräts zu ergänzen und die ideale Umgebung für kreatives Kochen zu schaffen.

ABSCHNITT 2. EXTRAKTIONSLEISTUNG

Der wichtigste Einfluss auf die Leistung des Abzugs ist die Gestaltung des Kanals, der die Abluft vom Abzug zum Außenwandraster leitet. Die Kanalführung sollte in der Anfangsphase der Küchenplanung eine wichtige Rolle spielen. Bitte beachten Sie Folgendes:

• Hinweis: 150 mm ist der minimale Kanaldurchmesser, der mit einer effizienten Absaugung vereinbar ist.
• Die Länge des Abluftkanals sollte so kurz wie möglich sein (≤ 5 m) und so wenig Biegungen wie möglich aufweisen.
• Die effizienteste Konfiguration besteht darin, direkt durch eine Außenwand zu leiten. Versuchen Sie daher, den Herd bei der Gestaltung Ihres Küchenlayouts an einer Außenwand zu positionieren.
• Die Dunstabzugshaube kann entweder zum oberen Auspuff oder zur hinteren Auspuffposition entlüftet werden. Verwenden Sie die Position, die die kürzeste Leitungsweglänge und die geringste Anzahl von Biegungen ergibt. (Das Gebläse muss gedreht werden, um direkt durch die hintere Auslassposition zu leiten.)
• Eine Strecke mit mehr als zwei 90° -Kurven beeinträchtigt die Leistung des Absaugsystems erheblich. Vermeiden Sie nach Möglichkeit eine 90° -Biegung am Absaugstutzen. Halten Sie die Biegeradien so groß wie möglich, um einen gleichmäßigen Luftstrom ohne Wirbel zu gewährleisten. Vermeiden Sie Knicke in flexiblen Leitungen. Ziehen Sie die flexiblen Leitungen straff über gerade Strecken, um sicherzustellen, dass die Innenfläche so glatt wie möglich ist.

ABSCHNITT 3. WICHTIGE INFORMATION

Die folgende Mindesthöhe ist erforderlich, um den Herd und die Dunstabzugshaube unterzubringen:

Abstand zwischen Herd und Haube (min):	800 mm
Haubenhöhe inkl. Kamin:	680 – 825 mm
Mini Mindestdeckenhöhe bei Standardkamin:	2400 mm

Gegen eine geringe Gebühr können kundenspezifische Ersatzschornsteine hergestellt werden, die Ihren Anforderungen entsprechen.

Der Mindestabstand zwischen den Herdplattenbrennern und dem Boden der Dunstabzugshaube ist wichtig, um eine Überhitzung der Dunstabzugshaube und ihrer Komponenten zu vermeiden.

Bitte beachten Sie auch, dass eine 90°-Biegung im flexiblen Kanal mindestens 215 mm Kopffreiheit erfordert, um einen glatten Radius ohne Knicken zu erzielen.

Anforderungen der zuständigen Behörden an die Abluftführung sind zu beachten.

Achtung:

Dieses Gerät benötigt eine Erdung.

Stellen Sie sicher, dass die Versorgungsspannung mit der auf dem Typenschild im Inneren des Absauggeräts angegebenen Spannung übereinstimmt.

Der Abzug muss vor Reinigungs- oder Wartungsarbeiten von der Stromversorgung getrennt werden.

Achten Sie beim Braten besonders auf die Brandgefahr. Um die Brandgefahr zu minimieren, müssen alle Anweisungen zur Reinigung der Fettfilter und zum Entfernen von Fettablagerungen beachtet werden.

Flambieren Sie nicht unter der Dunstabzugshaube.

Achtung

Achten Sie besonders gründlich darauf, dass sich der durch Hochleistungs-Abluftsysteme entstehende Unterdruck nicht nachteilig auf die sichere Benutzung bestimmter Typen von Geräten mit Brennstoffbefeuerung (Gas, Öl oder feste Brennstoffe) auswirkt. Dies gilt für solche Geräte, die in der Küche und möglicherweise auch in anderen Teilen des Hauses angeschlossen sind.

In Räumen mit derartigen Geräten MUSS eine angemessene Belüftung gewährleistet werden, die durch Position und Größe den durch die Dunstabzugshaube im Raum entstehenden Unterdruckunter 4 Pa hält.

Im Zweifelsfall die Dunstabzugshaube und Geräte mit Brennstoffbefeuerung nicht gleichzeitig betreiben und einen fachkundigen Experten (je nach Brennstoff) zurate ziehen.

Die abgesaugte Luft darf nicht in einen Kaminschacht entlüftet werden, der für die Aufnahme von Dämpfen aus nicht elektrisch betriebenen Geräten, z. B. öl- oder gasbetriebene Zentralheizungskessel, gasbetriebene Wassererhitzer, etc. verwendet wird.

Eine ausreichende Belüftung des Raums muss gewährleistet sein, wenn der Herd, die Dunstabzugshaube und Geräte, die nicht mit elektrischer Energie versorgt werden (z. B. Gas- oder Ölheizungen usw.), gleichzeitig verwendet werden. Der Raum muss mit Belüftungsöffnungen versehen sein, um einen konstanten Frischluftstrom zu ermöglichen.

ABSCHNITT 4. INSTALLATION

Beziehen Sie sich auf die Zeichnungen für Ihr Modell (Seite 17-18)

4.1 Fettfilter entfernen

Setzen Sie die Dunstabzugshaube auf die Rückwand.

Ziehen Sie den Entriegelungshebel, um die Filter zu entfernen. Achten Sie darauf, die Dunstabzugshaube nicht zu zerkratzen.

Die Befestigungslöcher für die Haube, die Gebläsebaugruppe und die Blindplatte sind jetzt über die Filteröffnungen in der Grundplatte zugänglich.

4.2 Gebläseabzugposition

Die Haube kann entweder zum oberen Auspuff oder zur hinteren Auspuffposition entlüftet werden. Jede Auslassposition hat 4 Befestigungen, an denen entweder die Gebläsebaugruppe oder eine Blindplatte befestigt werden kann.

Schrauben Sie die Gebläsebaugruppe in die gewählte Auslassposition und die Blindplatte in die unbenutzte Position.

Achten Sie beim Ändern der Abluftposition darauf, das am Gebläse befestigte Kabel nicht zu stark zu ziehen oder zu verdrehen.

4.3 Kanalinstallation

Bohren Sie ein Loch in die Wand oder Decke, um eine Leitung mit einem Durchmesser von 150 mm vom Abluftstutzen nach außen zu führen.

Die Länge des Abluftkanals sollte so kurz wie möglich sein und so wenig Biegungen wie möglich aufweisen (Abschnitt 2).

Bohren Sie ein Loch in die Außenwand, das zum Luftkanal und zum äußeren Wetterschutzgitter passt.

4.4 Wandmontage

Wenn Sie eine Rückwand anbringen, muss diese vor der Dunstabzugshaube angebracht werden.

Hinweis: Der dekorative Kamin kann entfernt werden, um die Handhabung der Haube zu erleichtern.

Die tragende Wand muss von guter Qualität sein, eine ebene Oberfläche haben und robust genug sein, um den Dunstabzug abzustützen.

Es müssen Befestigungen verwendet werden, die für die Art der Wandkonstruktion geeignet sind.

Methode:

• Markieren Sie eine horizontale Linie in der Position der Unterkante der Dunstabzugshaube. Wenn Sie bereits eine Rückwand angebracht haben, dient die Oberkante dieser.
• Markieren Sie eine vertikale Mittellinie zwischen Herd und Dunstabzugshaube.

• Entfernen Sie die Fettfilter, um Zugang zu den internen Befestigungslöchern zu erhalten.

• Markieren Sie die Positionen der Befestigungslochmitten, wie in den Zeichnungen für Ihr Modell gezeigt.
  Tipp: Halten Sie die Haube in der gewünschten Position an die Wand und markieren Sie die Wand durch die Befestigungslöcher im hinteren Teil der Haube. Dies ist ein 2-Personen-Job.

• Markieren und bereiten Sie ein Loch vor, das für Leitungen mit 150 mm Durchmesser (min. 160 mm) geeignet ist. Bei Verwendung der hinteren Auspuffzapfenposition ist die Genauigkeit von entscheidender Bedeutung.
• Befestigen Sie die Haube und die Kaminhalterung mit für den Wandaufbau geeigneten Befestigungselementen an den zuvor gekennzeichneten Positionen.

4.5 Kanal anschließen

Die Leitung an den Abluftstutzen anschließen. Dies muss möglicherweise durchgeführt werden, bevor der Dunstabzug an der Wand befestigt wird. Dies ist möglicherweise einfacher, wenn der Schornstein entfernt ist. Der Schornstein wird mit M4-Maschinenschrauben befestigt, die durch die Filteröffnungen zugänglich sind.

Wenn der Abzug in Position ist, stellen Sie sicher, dass der Kanal auf seinem Weg nicht abgeflacht oder geknickt ist.

Verbinden Sie den Kanal mit dem Wandrasterzapfen oder einem alternativen Außenanschluss.

Befestigen Sie das Raster an der Außenwand. Stellen Sie sicher, dass die Luftlamellen nach unten gerichtet sind.

Setzen Sie die Fettfilter wieder ein.

4.6 Elektroinstallation

Die Dunstabzugshaube ist ein ortsgebundenes Gerät, das mit einer festen Verkabelung an die Stromversorgung angeschlossen wird. Ein kompetenter Elektrotechniker muss die Elektroinstallation vornehmen.

Der Extraktor muss mit einer einphasigen 230-V-Wechselstromversorgung gespeist werden, wobei eine geschaltete Stichleitung mit einer 3A-Sicherung verwendet wird. Der Sporn sollte sich neben der Dunstabzugshaube / dem Herd befinden, damit die Versorgung mit dem Schalter von der Dunstabzugshaube getrennt werden kann. Die Mittel zum Trennen von der Stromversorgung müssen einen Mindestkontaktabstand von 3 mm in allen Polen aufweisen. Alternativ muss ein Trennmittel in der Festverdrahtung nach den einschlägigen Verdrahtungsregeln eingebaut werden.

VERSORGUNGSKABELANSCHLÜSSE
Spannungsführend	Braun
Nullleiter	Blau
Schutzerde	Grün/gelb

ABSCHNITT 5. GEBRAUCHSANLEITUNG

Einschalten der Stromversorgung an der Stichleitung mit Sicherung..

TIMER – 10 min (AUS nach 10 Min, um Dämpfe zu entfernen)

GEBLÄSE EIN -INTENSIVER MODUS (Nach 5 Minuten auf Stufe 3 wechseln)

GEBLÄSE EIN, STUFE 3

GEBLÄSE EIN, STUFE 2

GEBLÄSE EIN, STUFE 1 (min.); GEBLÄSE AUS (sofortiger Stopp).

LEUCHTEN EIN / AUS

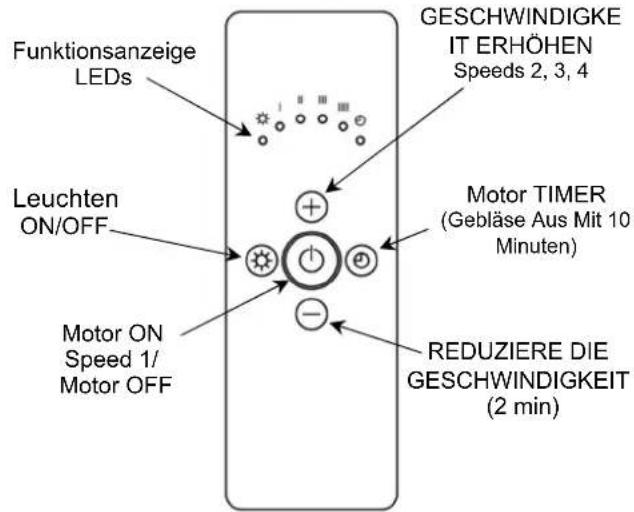

Fernbedienung Funktionen

Funktionsanzeige LEDs Leuchten ON/OFF Motor ON Speed 1/ Motor OFF GESCHWINDIGKE IT ERHÖHEN Speeds 2, 3, 4 Motor TIMER (Gebläse Aus Mit 10 Minuten) REDUZIERE DIE GESCHWINDIGKEIT (2 min)

Die Absaugsteuerung schaltet das Gerät automatisch aus, wenn 4 Stunden lang kein Bedienereingriff erfolgte.

Nach 30 Betriebsstunden wird die REINIGUNG DES FETTFILTERS durch Blinken aller 6 Anzeigen angezeigt. Zurücksetzen durch Drücken der Taste TIMER.

ABSCHNITT 6. WARTUNG

Regelmäßige Wartung ist unerlässlich, um eine gute Leistung und eine lange Lebensdauer zu gewährleisten.

Um das makellose Erscheinungsbild des Extraktors zu erhalten und die Brandgefahr zu minimieren, sorgen Sie dafür, dass die Fettablagerungen auf den Extraktoroberflächen durch regelmäßige Reinigung auf einem Minimum gehalten werden.

Verwenden Sie zum Reinigen der Edelstahloberflächen des Extraktors ein weiches Tuch und ein geeignetes Reinigungsmittel, z. B. einen speziell hergestellten Edelstahlreiniger oder Spülmittel und warmes Wasser.

Lackierte Oberflächen sollten mit einem weichen Tuch, einem Reinigungsmittel und warmem Wasser gereinigt werden.

- Verwenden Sie keine scheuernden Reinigungsmittel oder -produkte auf Haubenoberflächen.

- Verwenden Sie keine Reinigungsmittel auf Bleichmittelbasis auf den Oberflächen der Hauben.

Reinigen Sie die Fettfilter in der Spülmaschine oder von Hand in heißem Wasser und Reinigungsmittel. Waschen Sie die Filter mindestens alle 2 Monate - früher, wenn der Extraktor häufig benutzt wird und die Filter fetthaltig werden.

Sie können von Ihren Fettfiltern jahrelange Gebrauchsdauer erwarten, sie gelten jedoch als Verschleißteile und können sich mit der Zeit verschlechtern und müssen ausgetauscht werden, insbesondere wenn sie in der Spülmaschine gereinigt werden.

Für alle Benutzer sollten Filter ausgetauscht werden, wenn sie Anzeichen von physischer Abnutzung aufweisen.

Um die Fettfilter zu entfernen, ziehen Sie den Filterentriegelungshebel von der Haubenbasis weg, und lösen Sie die federnde Verriegelung, damit der Filter von der Haube abgehoben werden kann. Es ist darauf zu achten, dass die Haube nicht zerkratzt wird.

LED-Lampen erfordern keine Wartung durch den Endbenutzer.

ABSCHNITT 7. TECHNISCHE DATEN

Gebläseluftzug, nominal:	800 m3/hr
Versorgungsspannung:	230V~ 50Hz
LED lampenspannung:	12V
Gebläseleistungseingang:	1 @ 275W
LED lampenleistung:	3 x 2.6W
Sicherungsgröße für elektrische Versorgung:	3A
Durchmesser Gebläsestutzen:	150mm
Haubengewichte (ungefähre)
SH890	31Kg
SH990	34Kg
SH1090	37Kg

Detaillierte Informationen zu Spezifikation und Energieeffizienz finden Sie im Produktdatenblatt Ihrer Dunstabzugshaube.
