Type de produit	Réfrigérateur 1 porte
Marque	Essentiel B
Modèle	ERLV185-60hib1
Nombre de portes	1
Inversion du sens d'ouverture	Possible (procédure décrite dans la notice)
Outils nécessaires pour inversion	Tournevis plat fin, tournevis cruciforme, clé à douille de 8 mm
Clayettes	Clayettes en verre amovibles
Balconnets	Oui, amovibles
Pieds réglables	Oui, pieds de nivellement avant
Poignée	Rehaussée, démontable pour inversion
Protection environnementale	Appareil recyclable (DEEE)
Sécurité d'installation	Débrancher avant toute intervention, ne pas poser l'appareil à plat sur le dos
Entretien courant	Nettoyer l'intérieur avec un chiffon humide, dégivrer si nécessaire
Documents fournis	Notice d'utilisation (36 pages) disponible en téléchargement
Assistance	Possibilité de poser des questions en ligne via notice-facile.com

FOIRE AUX QUESTIONS - ERLV185-60hib1 Essentiel B

Comment inverser le sens d'ouverture de la porte ?

La procédure est détaillée dans la notice. Elle nécessite deux personnes et les outils suivants : tournevis plat fin, tournevis cruciforme et clé à douille de 8 mm. Il faut d'abord débrancher l'appareil et le vider. Suivez les étapes dans l'ordre : retirer le cache supérieur, débrancher les connecteurs, démonter la charnière supérieure, retirer la porte, inverser la poignée et les charnières, puis remonter.

Quels sont les outils nécessaires pour inverser la porte ?

Les outils requis sont : un tournevis plat à bout fin, un tournevis cruciforme et une clé à douille de 8 mm.

Puis-je utiliser le réfrigérateur immédiatement après l'avoir installé ?

Oui, mais après avoir inversé la porte, assurez-vous que toutes les connexions électriques sont bien rebranchées et que l'appareil est resté debout pendant quelques heures avant de le brancher, surtout si vous l'avez incliné.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil, retirez les clayettes et balconnets, nettoyez avec un chiffon doux et de l'eau tiède savonneuse. Rincez et séchez soigneusement avant de remettre en service.

Que faire si la porte ne ferme pas correctement après inversion ?

Vérifiez que les charnières sont bien serrées et que la porte est correctement alignée. Ajustez les pieds de nivellement si nécessaire. Si le problème persiste, contactez un technicien qualifié.

Où trouver la notice complète en français ?

La notice est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez la télécharger directement ou demander une traduction dans une autre langue.

Quelle est la capacité de ce réfrigérateur ?

La capacité n'est pas explicitement indiquée dans la notice, mais le modèle ERLV185 suggère une capacité d'environ 185 litres.

Puis-je réparer moi-même le réfrigérateur ?

Certaines opérations comme l'inversion de porte peuvent être faites soi-même. Pour les réparations internes, il est recommandé de faire appel à un technicien qualifié afin d'éviter d'endommager le système de refroidissement.

Comment recycler l'appareil en fin de vie ?

Ce réfrigérateur est soumis à la réglementation DEEE. Ne le jetez pas avec les ordures ménagères. Déposez-le en déchèterie, ou rapportez-le en magasin lors de l'achat d'un nouvel appareil.

Que faire si la fiche de branchement est endommagée ?

Débranchez immédiatement l'appareil et ne l'utilisez pas. Faites remplacer le câble par un professionnel agréé pour éviter tout risque électrique.

MODE D'EMPLOI ERLV185-60hib1 Essentiel B

Réfrigérateur 1 porte / 1 door fridge / 1-türig Kühlschrank / Koelkast 1 deure ERLV185-60hib1

Instructions pour inverser le sens d'ouverture de la porte / Instructions to reverse the opening direction of the doors /

Anweisungen zur Umkehr der Türöffnungsrichtung / Instructies om de openingsrichting van de deur om te draaien

Inversion du mouvement de la porte (en option)

Vous pouvez inverser le sens d'ouverture de la porte de votre réfrigérateur. La procédure d'inversion du sens d'ouverture de la porte nécessite 2 personnes.

AVERTISSEMENT !

• Lorsque vous inversez le sens d'ouverture de la porte, l'appareil doit être débranché du secteur. Assurez-vous que la fiche est débranchée de la prise secteur.
• Assurez-vous que l'unité est vide avant d'inverser le sens d'ouverture.
• Il est nécessaire d'incliner l'appareil vers l'arrière avant d'effectuer la procédure d'inversion. Vous devez appuyer l'appareil sur quelque chose de solide, par exemple sur une chaise juste en dessous du panneau supérieur de l'appareil.
• Ne posez pas l'appareil à plat sur le dos, car cela pourrait endommager le système de refroidissement.
• Toutes les pièces retirées doivent être conservées pour la réinstallation de la porte. Nous vous recommandons de contacter un technicien qualifié pour effectuer la procédure. Vous ne devez essayer d'inverser la porte vous-même que si vous pensez pouvoir le faire.

Outils nécessaires :

	Tournevis plat à bout fin		Tournevis cruciforme
	Clé à douille de 8 mm

REMARQUES :

• Prenez une photo du câblage à l'intérieur du cache de la charnière, car cela vous aidera à recâbler le réfrigérateur plus tard.

• Toutes les descriptions mentionnant la gauche et la droite correspondent au point de vue d'une personne se tenant devant le réfrigérateur debout.

• Placez le réfrigérateur à la verticale. Retirez toutes les clayettes en verre et les balconnets.

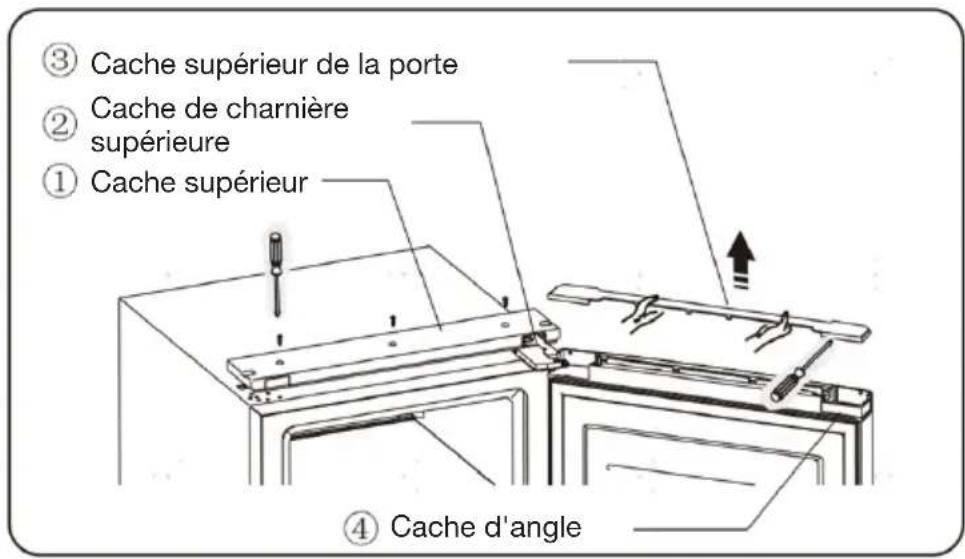

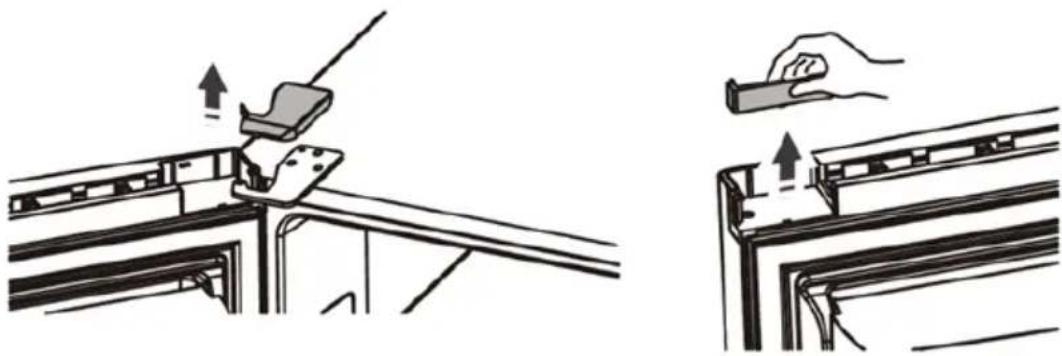

• Retirez le couvercle supérieur (1) situé sur le dessus du boîtier du réfrigérateur. Retirez le cache d'angle (4) et le cache supérieur de la porte du réfrigérateur (3). Retirez le cache de la charnière supérieure (2) et rangez-le pour une utilisation ultérieure (référez-vous à l'étape 4).

REMARQUE : Le cache de la charnière supérieure a un côté gauche et un côté droit. Le cache de la charnière supérieure, fourni en tant qu'accessoire, est destiné au côté gauche.

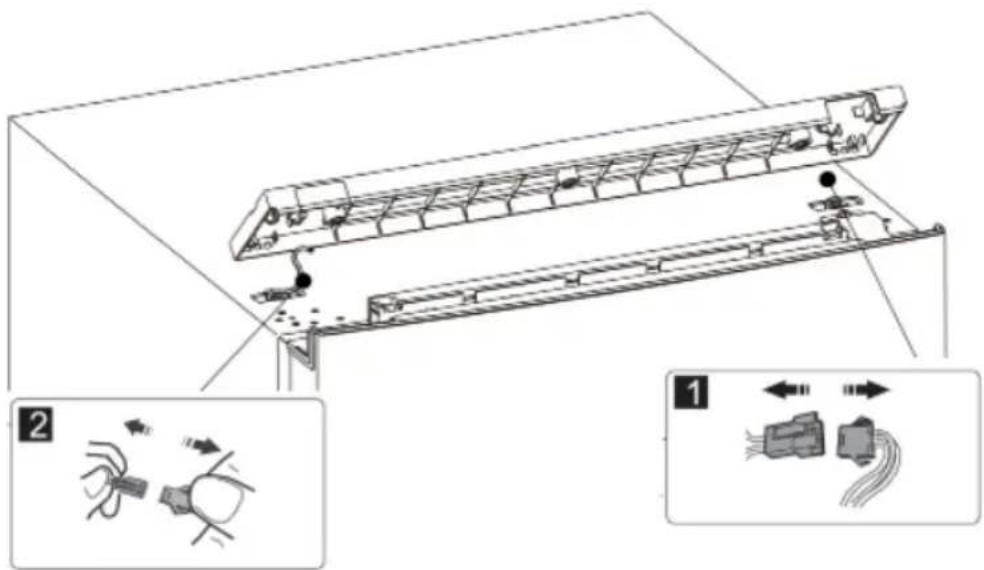

1. Débranchez les connecteurs électriques.

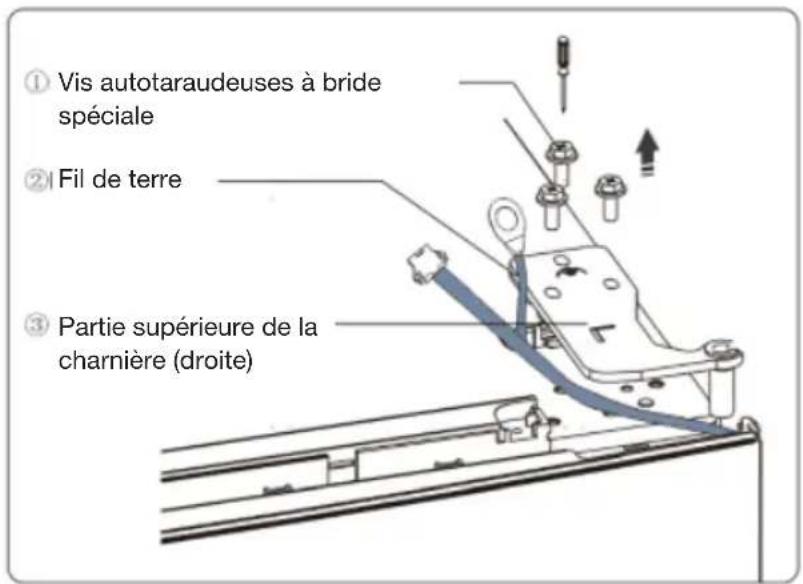

1. Retirez les vis autotaraudeuses à bride spéciale (1), desserrez le fil de terre (2) et retirez la partie supérieure de la charnière (3) sur la droite.

REMARQUE : Tenez la porte par la main lorsque vous effectuez cette étape pour éviter qu'elle ne tombe.

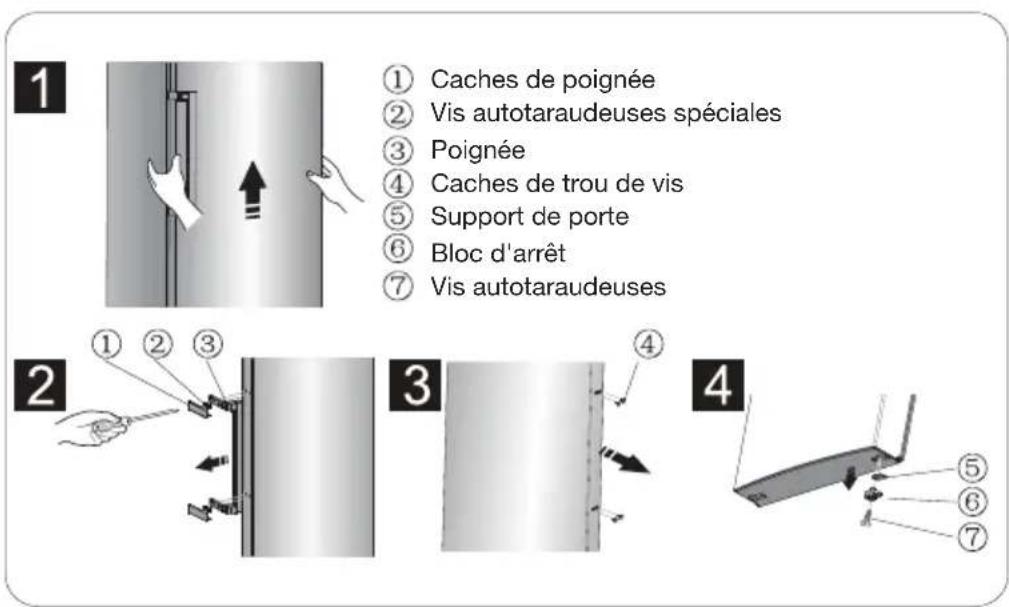

1. Retirez la porte et placez-la sur une surface lisse avec son panneau vers le haut.

Faites levier sur les caches de poignée (1) et les caches de trou de vis (4).

Desserrez les vis autotaraudeuses spéciales (2).

Déplacez la poignée (3) vers le côté droit.

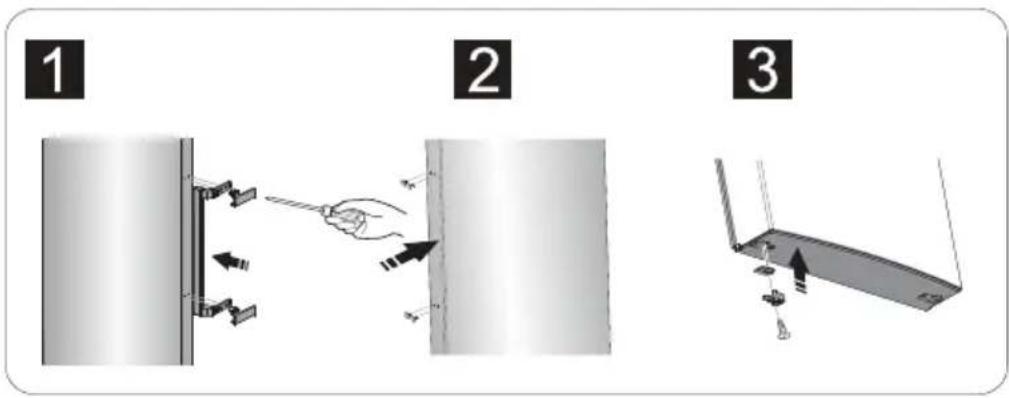

Installez tour à tour les vis autotaraudeuses spéciales (2), les couvercles de poignée (1) et les couvercles de trou de vis (4).

Desserrez les vis autotaraudeuses (7), détachez le bloc d'arrêt (6) et le support de porte (5).

Retournez le bloc d'arrêt (6), puis installez le support de porte (5) et le bloc d'arrêt (6) sur le côté gauche avec les vis autotaraudeuses (7).

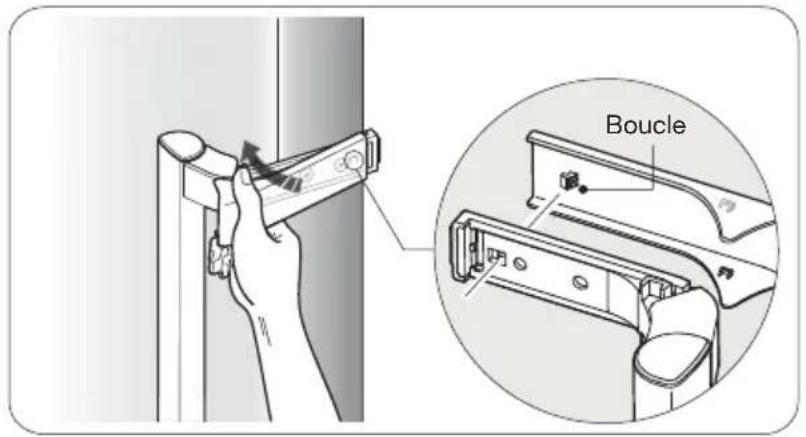

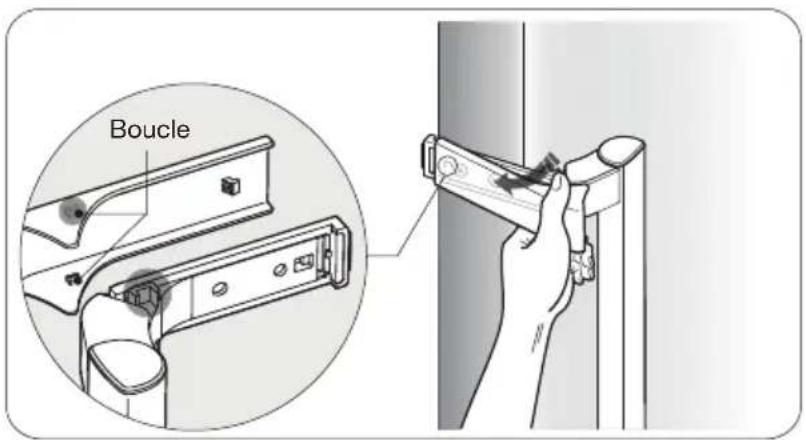

REMARQUE 1 : Retirez le cache de poignée comme indiqué sur l'image suivante : Pliez l'aile supérieure et séparez la boucle supérieure de la poignée. Faites de même de l'autre côté, puis retirez le cache de la poignée.

REMARQUE 2 : Installez le cache de la poignée comme indiqué sur l'image suivante : Fermez la boucle, puis fermez le cache jusqu'à ce qu'il s'enclenche.

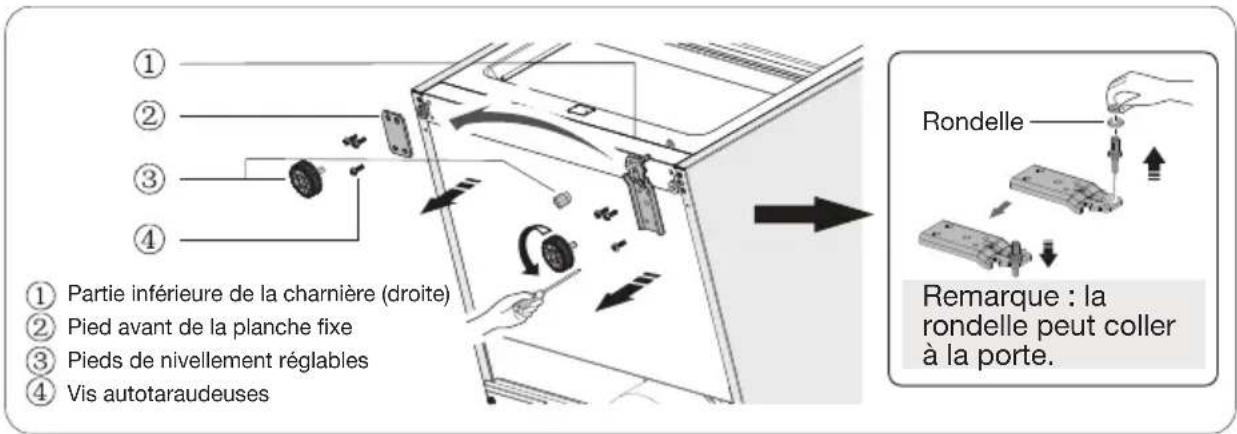

1. Couchez le réfrigérateur à plat sur le sol, puis retirez les pieds de nivellement réglables (3), et desserrez les vis autotaraudeuses (4).

Retirez la planche fixe du pied avant (2) et la partie inférieure droite de la charnière (1). Desserrez les vis de la partie inférieure de la charnière (1), puis changez-la pour le trou de vis le plus proche. Ensuite, serrez la vis et montez la rondelle.

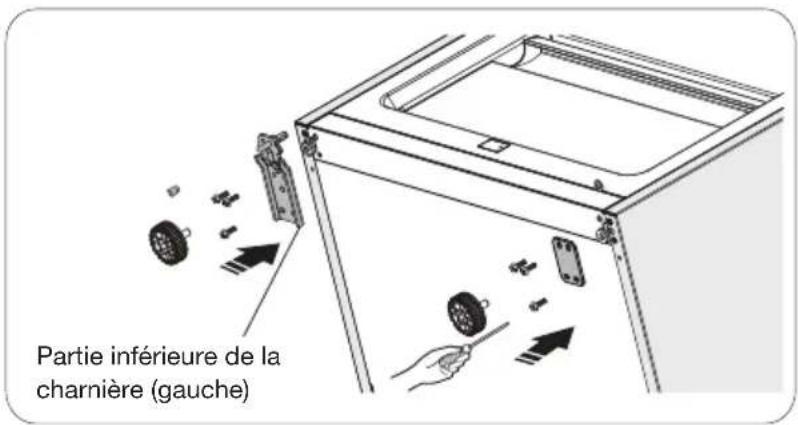

1. Déplacez la partie inférieure de la charnière (1) vers la gauche et le pied avant de la planche fixe vers la droite.

Fixez les vis autotaraudeuses (4).

Enfin, installez les pieds de nivellement réglables (3).

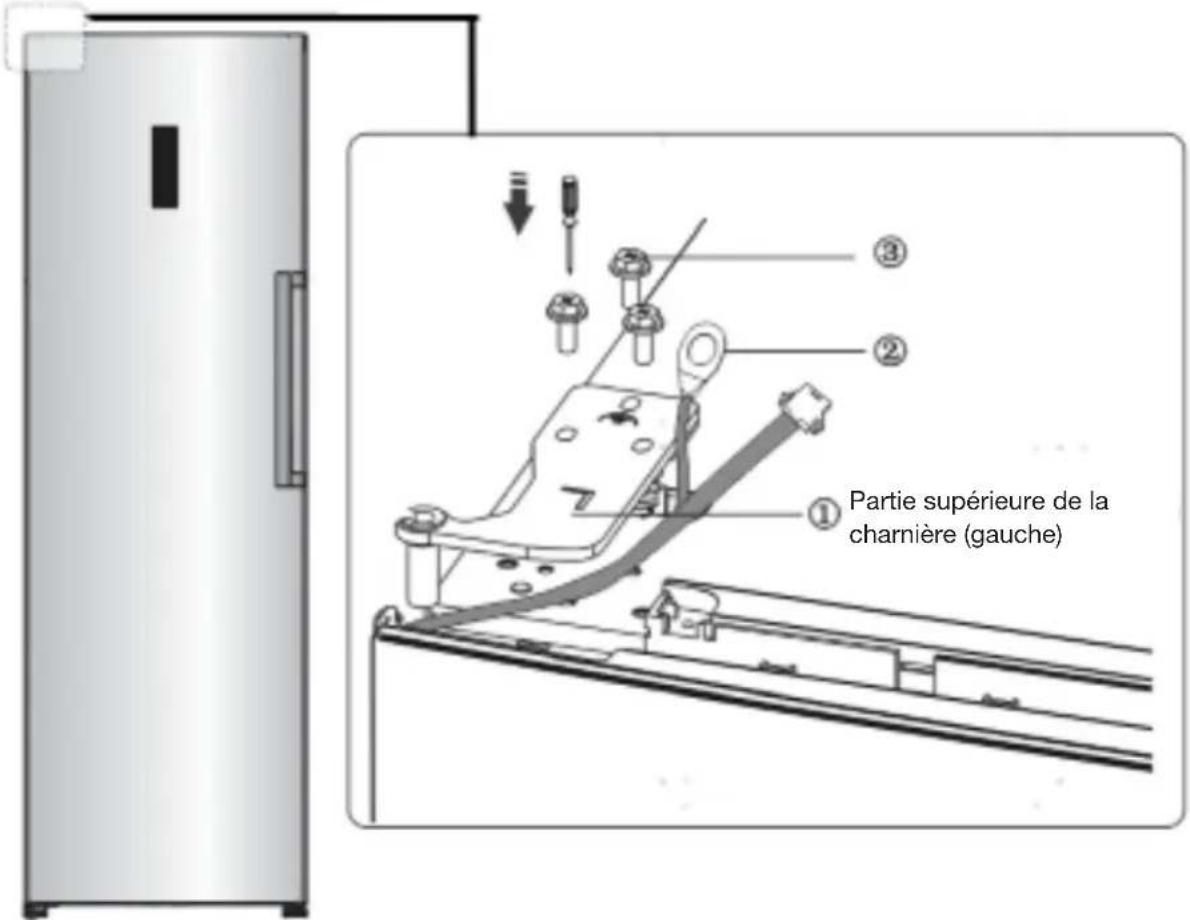

1. Positionnez la porte, puis alignez la partie supérieure gauche de la charnière (1) fournie dans l'emballage avec la porte. Déplacez les fils de connexion (2) dans la fente de la porte de droite à gauche. Fixez la partie supérieure gauche de la charnière (1) et les fils de connexion (2) avec les vis (3).

REMARQUE : Tenez la porte à la main lors de l'installation.

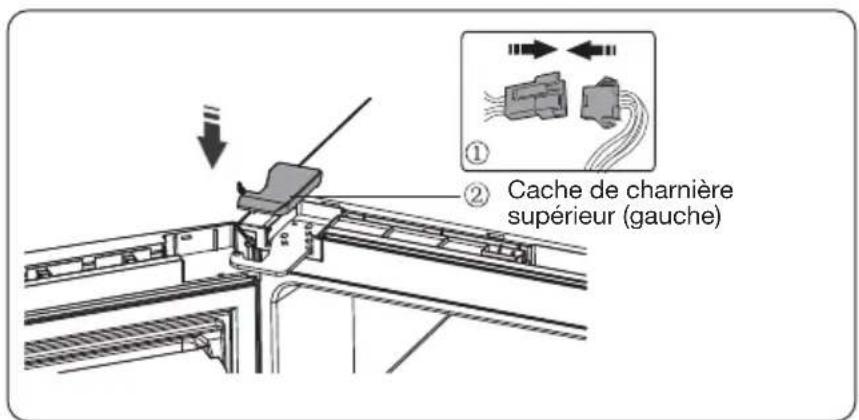

1. Connectez le connecteur électrique (1) conformément à l'étape 3, puis installez le cache de charnière supérieur gauche (2) fourni dans l'emballage.

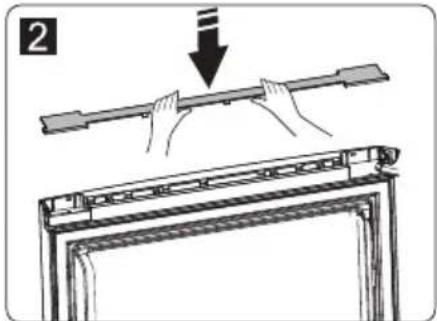

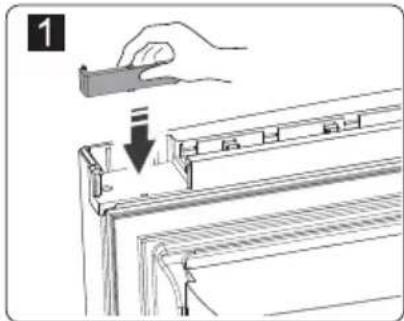

1. Retournez le cache d'angle à 180° et installez-le sur le coin droit de la porte. Montez le cache supérieur sur le dessus de la porte du réfrigérateur.

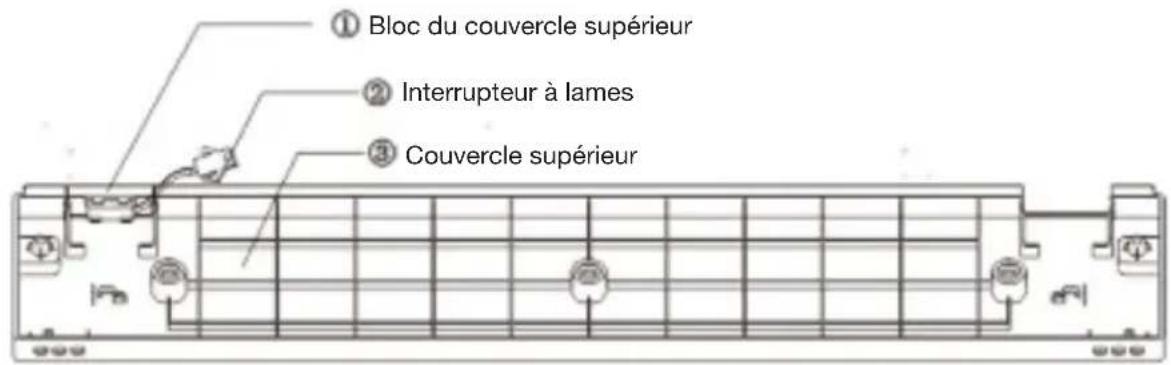

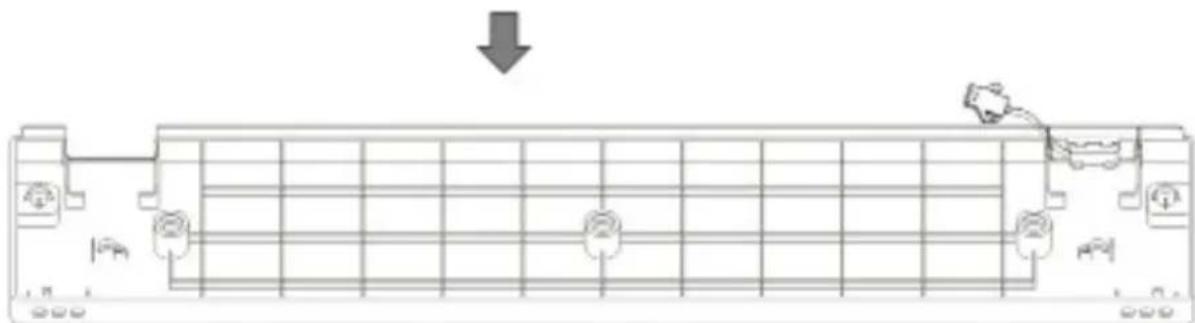

1. Retirez le bloc du couvercle supérieur (1) hors du couvercle supérieur (3) et installez-le de l'autre côté du couvercle supérieur.

REMARQUE : Assurez-vous que le commutateur à lames (2) s'adapte bien au bloc du couvercle supérieur.

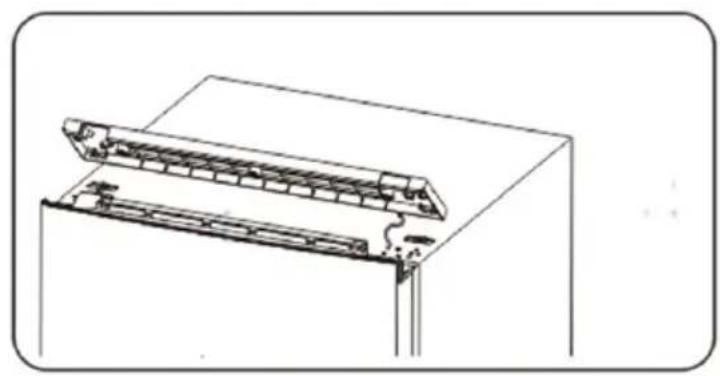

1. Connectez le connecteur de fil. Installez le couvercle supérieur sur le réfrigérateur.

1. Remettez les clayettes en verre et les balconnets dans le réfrigérateur.

Reversing the door swing (optional)

Toutes les informations, dessins, croquis et images dans ce document relèvent de la propriété exclusive de SOURCING & CREATION. SOURCING & CREATION se réserve tous les droits relatifs à ses marques, créations et informations. Toute copie ou reproduction, par quelque moyen que ce soit, sera jugée et considérée comme une contrefaçon.

Protection de l'environnement

Ce symbole apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet est soumis à la réglementation relative aux déchets d'équipements électriques et électroniques (DEEE). Cet appareil ne peut donc en aucun cas être traité comme un déchet ménager, et doit faire l'objet d'une collecte spécifique à ce type de déchets. Des systèmes de reprise et de collecte

sont mis à votre disposition par les collectivités locales (déchèterie) et les distributeurs. En orientant votre appareil en fin de vie vers sa filière de recyclage, vous contribuerez à protéger l'environnement et empêcherez toute conséquence nuisible pour votre santé.

\* Testé dans nos laboratoires

Garantie valide à partir de la date d'achat (ticket de caisse faisant foi). Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure normale du produit.

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
