BEDIENUNGSANLEITUNG ERLV185-60hib1 Essentiel B

Wechseln des Türanschlags (optional)

Sie können die Öffnungsrichtung Ihrer Kühlschranktür umkehren. Wir empfehlen, diesen Vorgang mit zwei Personen durchzuführen.

WARNUNG!

• Ziehen Sie den Stecker aus der Steckdose, wenn Sie den Türanschlag wechseln. Stellen Sie sicher, dass der Stecker aus der Steckdose gezogen ist.
• Stellen Sie sicher, dass das Gerät leer ist, bevor Sie den Türanschlag wechseln.
• Vor dem Wechseln muss das Gerät nach hinten geneigt werden. Sie sollten das Gerät zur Unterstützung an eine stabile Unterlage lehnen, z. B. auf einen Stuhl direkt unter der Oberseite des Geräts.
• Legen Sie das Gerät nicht flach auf die Rückseite, da dies das Kühlsystem beschädigen kann.
• Alle entfernten Teile müssen für den Wiedereinbau der Tür aufbewahrt werden.

Wir empfehlen Ihnen, sich zur Durchführung des Vorgangs an eine qualifizierte technische Fachkraft zu wenden. Versuchen Sie nur dann, den Türanschlag selbst zu wechseln, wenn Sie sich dazu in der Lage fühlen.

Benötigte Werkzeuge:

	Dünner Schraubendreher		Kreuzschlitz-Schraubendreher
	8-mm-Steckschlüssel

HINWEISE:

– Machen Sie ein Foto von der Verkabelung im Inneren der Scharnierabdeckung, da dies bei der späteren Neuverkabelung des Kühlschranks hilfreich sein wird.
– Alle Beschreibungen mit „links“ und „rechts“ beziehen sich auf die Perspektive einer Person, die in aufrechter Position vor dem Kühlschrank steht.

1. Stellen Sie den Kühlschrank aufrecht hin. Nehmen Sie alle Glasböden und Ablagen heraus.

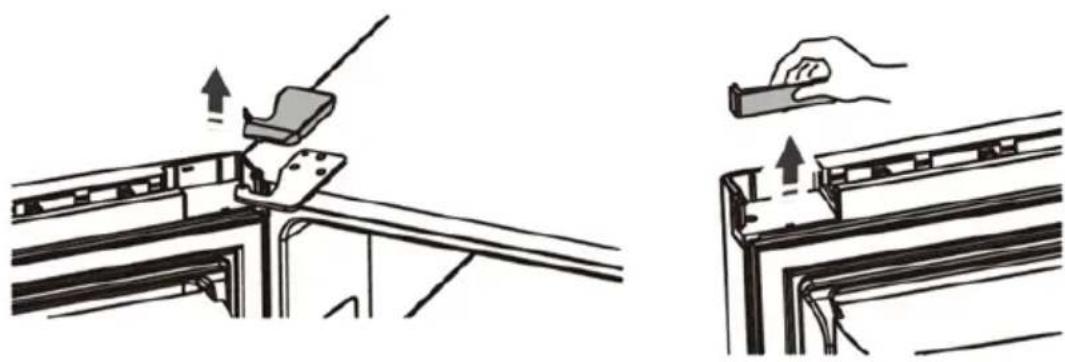

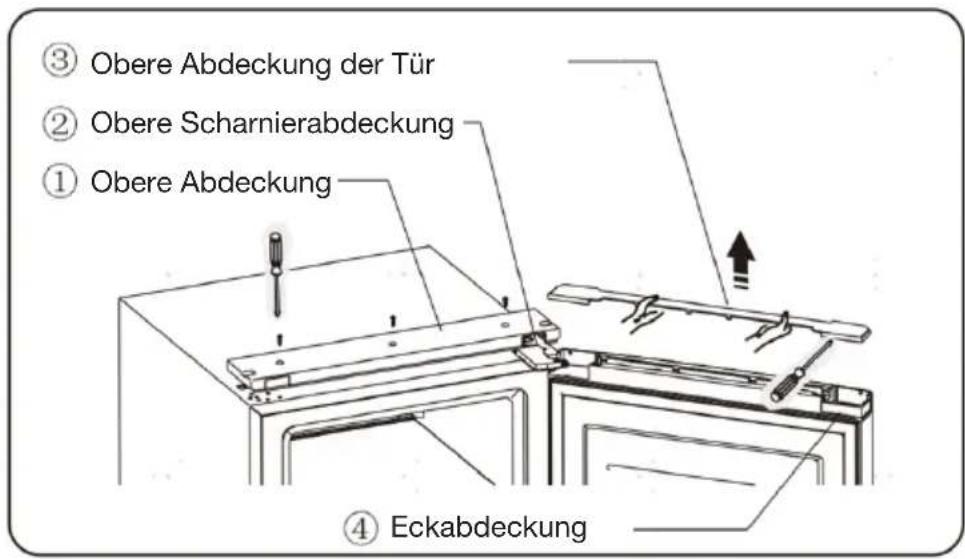

2. Entfernen Sie die obere Abdeckung (1) von der Oberseite des Kühlschrankgehäuses. Entfernen Sie die Eckabdeckung (4) und die obere Abdeckung der Tür (3). Entfernen Sie die obere Scharnierabdeckung (2) und legen Sie sie für die spätere Verwendung beiseite (siehe Schritt 4).

③ Obere Abdeckung der Tür ② Obere Scharnierabdeckung ① Obere Abdeckung ④ Eckabdeckung

HINWEIS: Es ist jeweils eine obere Scharnierabdeckung für die linke und rechte Seite vorhanden. Die als Zubehör mitgelieferte obere Scharnierabdeckung ist für die linke Seite.

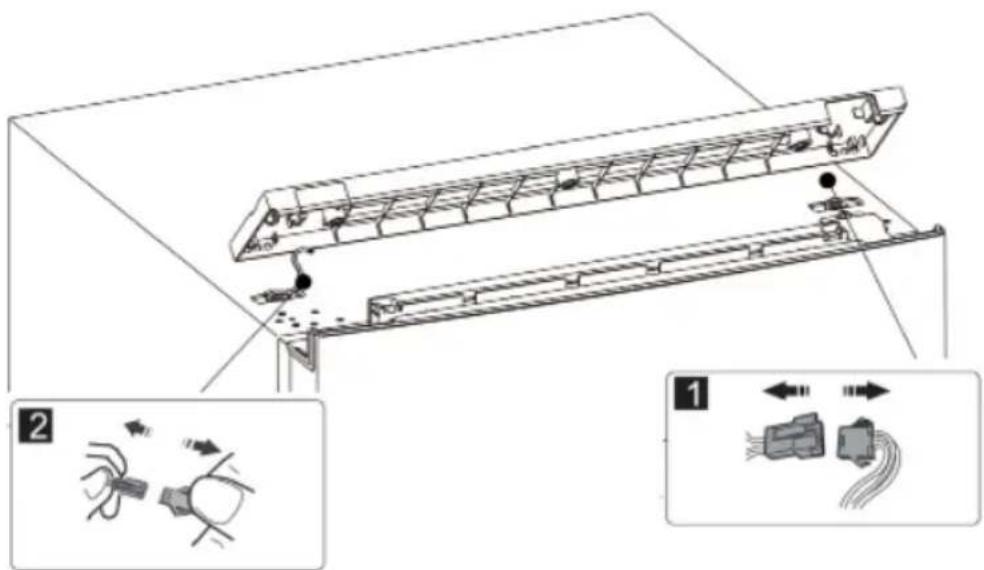

1. Trennen Sie die elektrischen Anschlüsse.

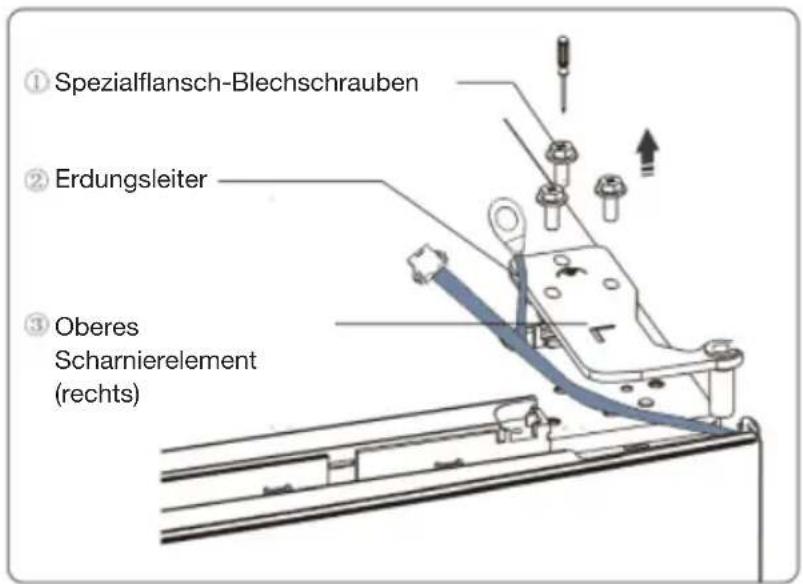

1. Entfernen Sie die Spezialflansch-Blechschrauben (1), lösen Sie den Erdungsleiter (2) und nehmen Sie das obere Scharnierelement (3) von der rechten Seite ab.

① Spezialflansch-Blechschrauben ② Erdungsleiter ③ Oberes Scharnierelement (rechts)

HINWEIS: Halten Sie die Tür bei diesem Schritt mit der Hand fest, um ein Herunterfallen der Tür zu verhindern.

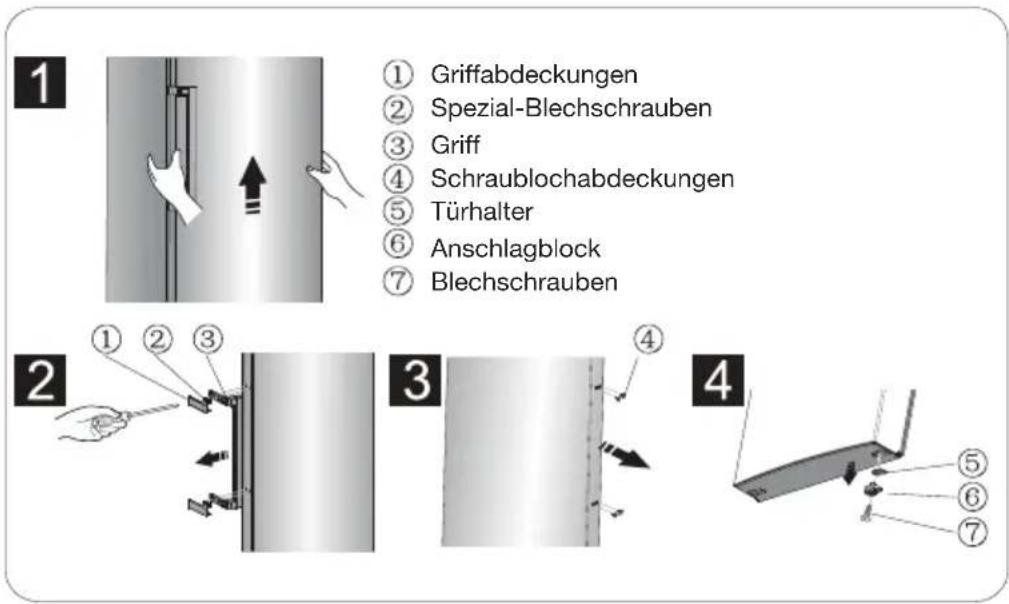

1. Nehmen Sie die Tür ab und legen Sie sie mit der Platte nach oben auf eine glatte Fläche.

Hebeln Sie die Griffabdeckungen (1) und die Schraubenlochabdeckungen (4) ab. Lösen Sie die Spezial-Blechschrauben (2).

Versetzen Sie den Griff (3) auf die rechte Seite.

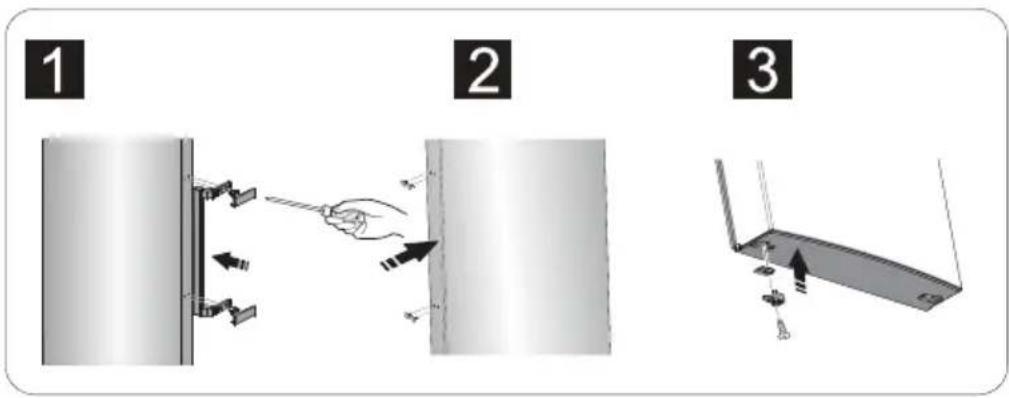

Montieren Sie nacheinander die Spezial-Blechschrauben (2), die Griff abdeckungen (1) und die Schraubenlochabdeckungen (4).

Lösen Sie die Blechschrauben (7), den Anschlagblock (6) und den Türhalter (5).

Drehen Sie den Anschlagblock (6) um und montieren Sie anschließend den Türhalter (5) und den Anschlagblock (6) mit den Blechschrauben (7) auf der linken Seite.

① Griffabdeckungen ② Spezial-Blechschrauben ③ Griff ④ Schraublochabdeckungen ⑤ Türhalter ⑥ Anschlagblock ⑦ Blechschrauben ① ② ③ ④ ⑤ ⑥ ⑦

1 2 3

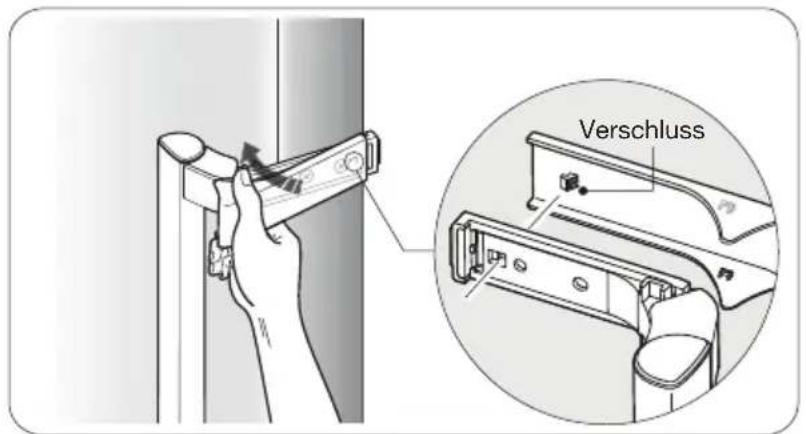

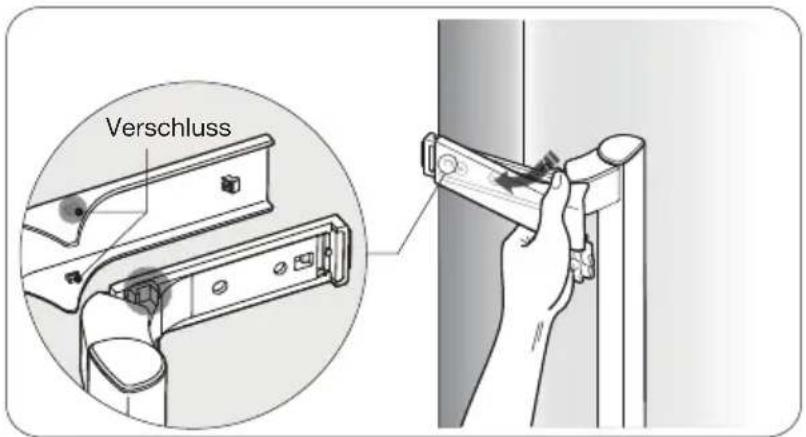

HINWEIS 1: Entfernen Sie die Griffabdeckung wie in der folgenden Abbildung gezeigt: Biegen Sie den oberen Flügel und nehmen Sie den oberen Verschluss vom Griff ab. Führen Sie den gleichen Vorgang auf der anderen Seite durch und entfernen Sie dann die Griffabdeckung.

Verschluss

HINWEIS 2: Montieren Sie die Griffabdeckung wie in der folgenden Abbildung gezeigt: Befestigen Sie den Verschluss und schließen Sie dann die Abdeckung, bis sie einrastet.

Verschluss

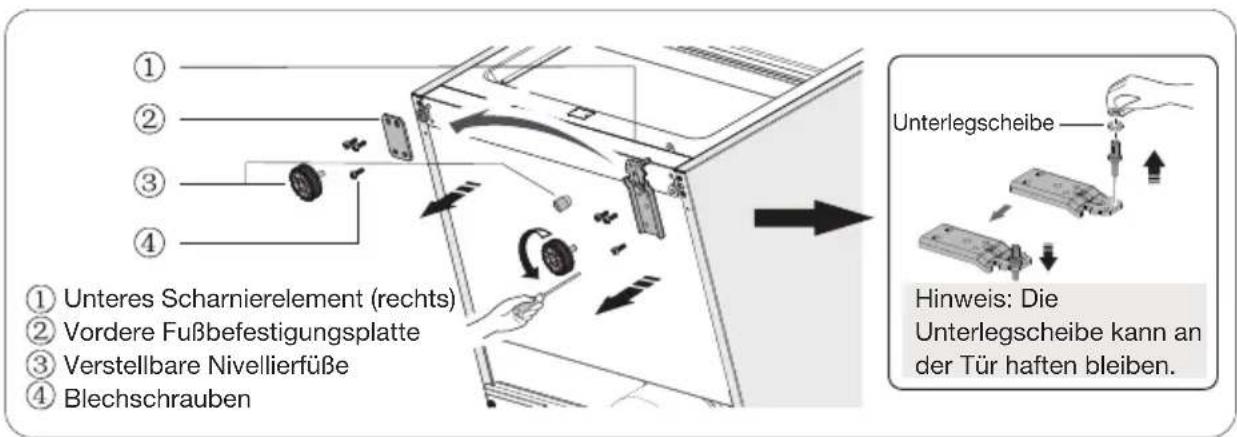

1. Legen Sie den Kühlschrank flach auf den Boden, entfernen Sie dann den Teil mit den verstellbaren Nivellierfüßen (3) und lösen Sie anschließend die Blechschrauben (4). Entfernen Sie die vordere Fußbefestigungsplatte (2) und das rechte untere Scharnierelement (1).

Lösen Sie die Schrauben im unteren Scharnierelement (1) und versetzen Sie es anschließend zum nächstgelegenen Schraubenloch. Ziehen Sie dann die Schraube fest und montieren Sie die Unterlegscheibe.

① Unteres Scharnierelement (rechts) ② Vordere Fußbefestigungsplatte ③ Verstellbare Nivellierfüße ④ Blechschrauben Unterlegscheibe Hinweis: Die Unterlegscheibe kann an der Tür haften bleiben.

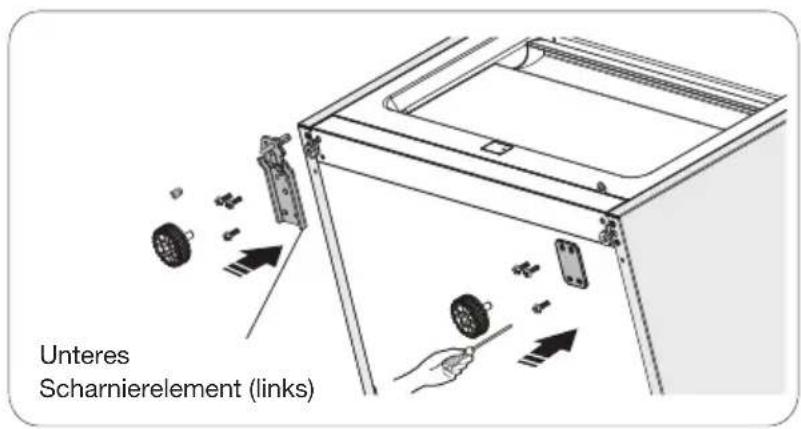

1. Versetzen Sie das untere Scharnierelement (1) auf die linke Seite und die vordere Fußbefestigungsplatte auf die rechte Seite.

Ziehen Sie die Blechschrauben (4) fest.

Bringen Sie zum Schluss die verstellbaren Nivellierfüße (3) an.

Unteres Scharnierelement (links)

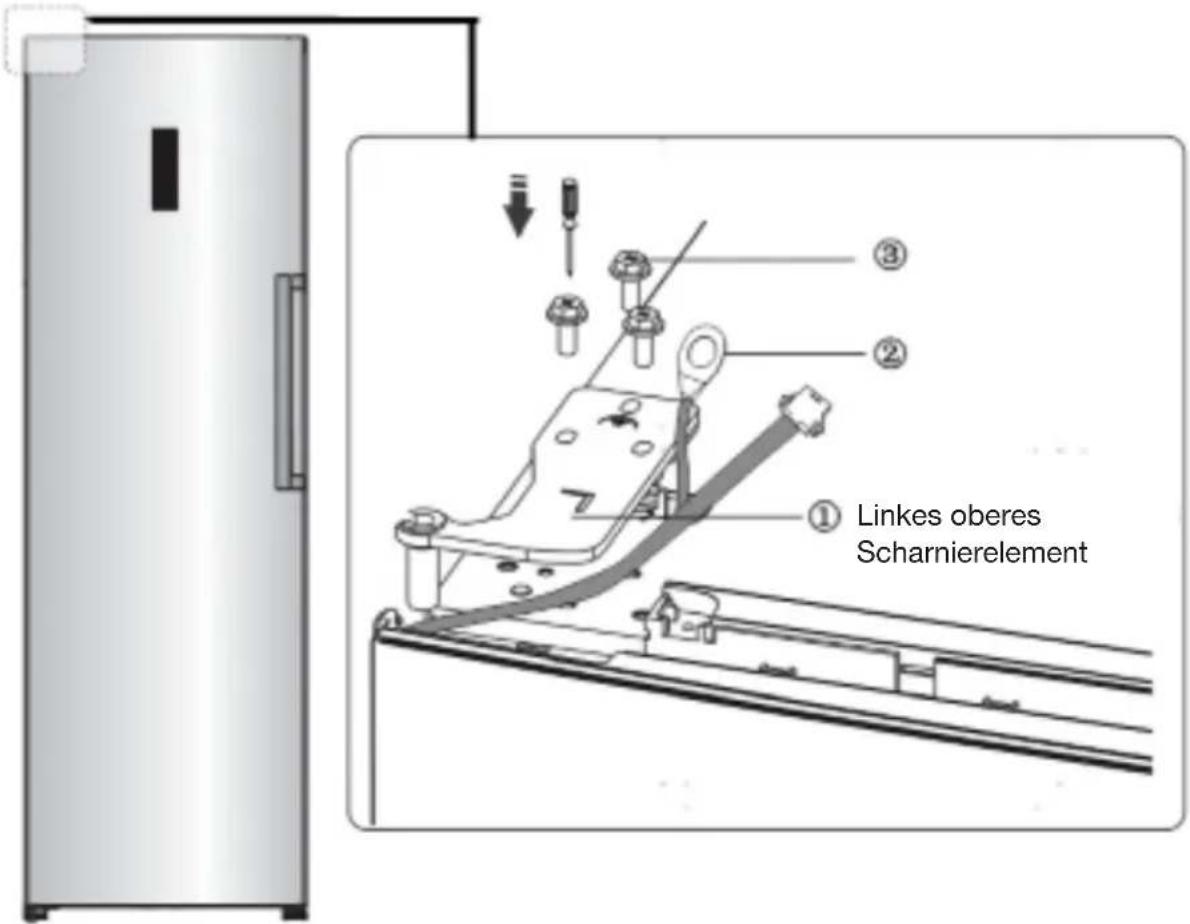

1. Positionieren Sie die Tür und richten Sie anschließend das im Lieferumfang enthaltene linke obere Scharnierelement (1) an der Tür aus. Verlegen Sie die Anschlussdrähte (2) im Schlitz der Tür von rechts nach links. Befestigen Sie das linke obere Scharnierelement (1) und die Anschlussdrähte (2) mit den Schrauben (3).

① Linkes oberes Scharnierelement

HINWEIS: Halten Sie die Tür bei der Montage mit der Hand fest.

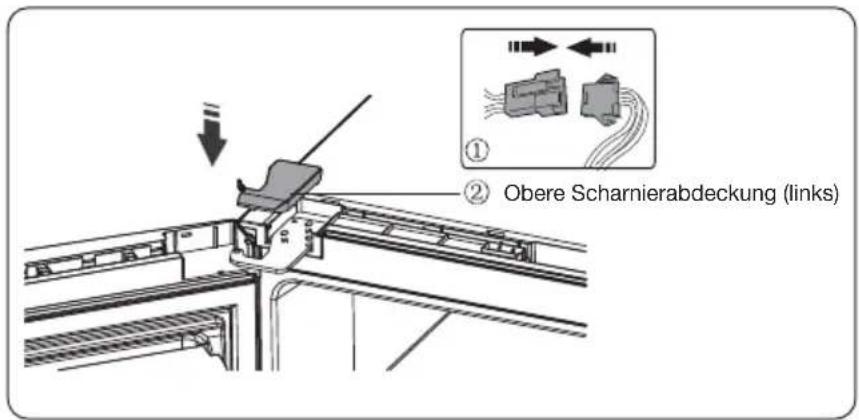

1. Verbinden Sie den elektrischen Anschluss (1) gemäß Schritt 3 und montieren Sie anschließend die im Lieferumfang enthaltene linke obere Scharnierabdeckung (2).

Obere Scharnierabdeckung (links)

1. Drehen Sie die Eckabdeckung um 180° um und montieren Sie sie an der rechten Ecke der Tür. Montieren Sie die obere Abdeckung oben auf der Kühlschranktür.

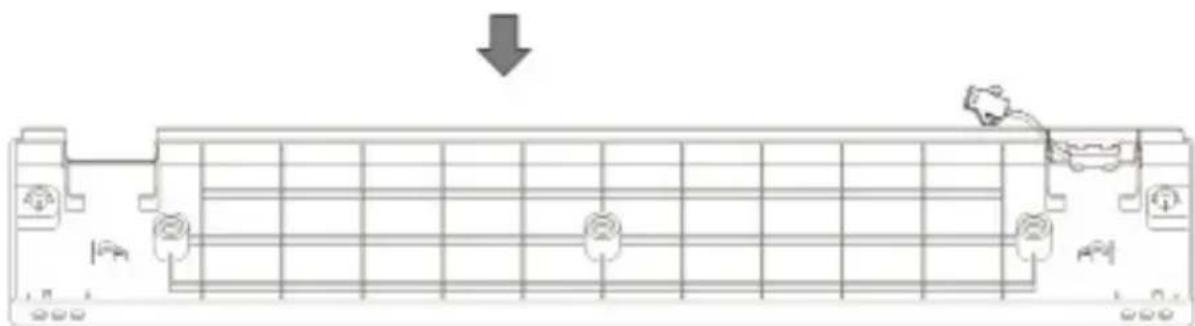

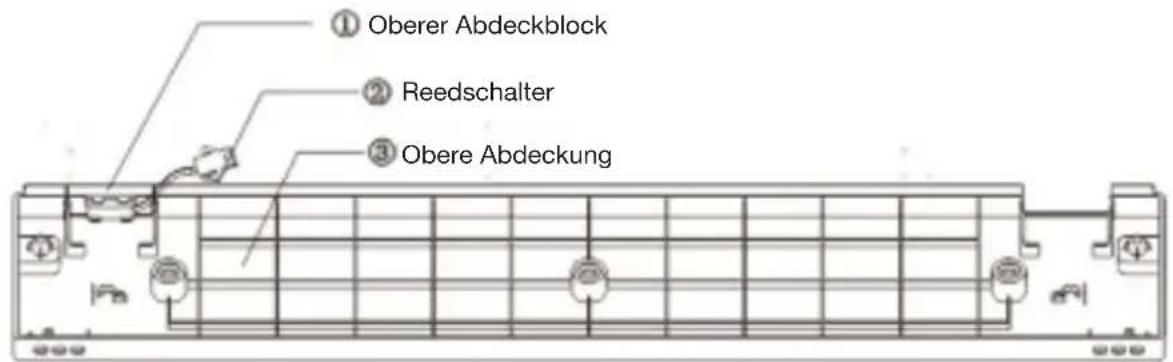

1. Nehmen Sie den oberen Abdeckblock (1) aus der oberen Abdeckung (3) und montieren Sie ihn auf der anderen Seite der oberen Abdeckung.

① Oberer Abdeckblock ② Reedschalter ③ Obere Abdeckung

HINWEIS: Stellen Sie sicher, dass der Reedschalter (2) gut mit dem oberen Abdeckblock zusammenpasst.

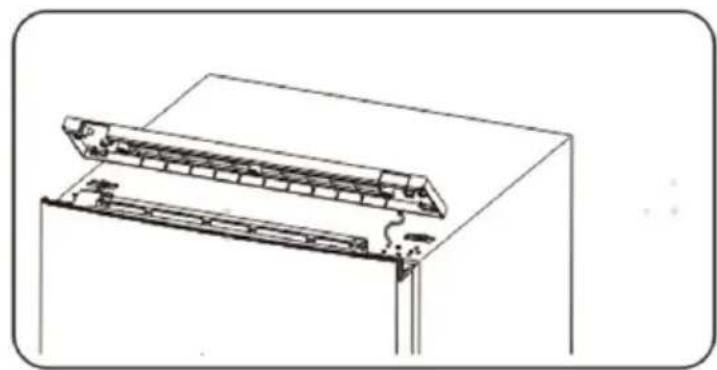

1. Schließen Sie den Kabelstecker an. Bringen Sie die obere Abdeckung oben auf dem Kühlschrank an.

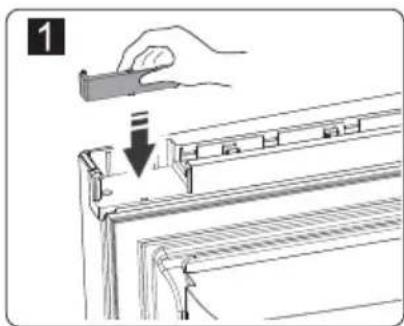

1. Setzen Sie die Glasböden und Ablagen wieder in den Kühlschrank ein.
