GEBRUIKSAANWIJZING ERLV185-60hib1 Essentiel B

Draairichting van de deur omkeren (optioneel)

U kunt de openingsrichting van uw koelkastdeur omkeren. We raden aan dat 2 personen samenwerken om de deurrichting om te keren.

WAARSCHUWING!

• Bij het omkeren van de openingsrichting van de deur mag het apparaat niet op het stroomnet zijn aangesloten. Zorg ervoor dat de stekker uit het stopcontact is verwijderd.
• Zorg ervoor dat het apparaat leeg is voordat u begint met het omkeren van de openingsrichting.
• Het is noodzakelijk om het apparaat naar achteren te kantelen voordat u het omkeerproces uitvoert. Plaats het apparaat schuin tegen een stevig object, zoals een stoel net onder het bovenpaneel, ter ondersteuning.
• Leg het apparaat niet plat op de rug, aangezien dit het koelsysteem kan beschadigen.
• Alle verwijderde onderdelen moeten worden bewaard voor het opnieuw monteren van de deur.

Wij raden aan om een gekwalificeerde technicus in te schakelen voor het uitvoeren van deze procedure. Voer het omkeren van de deur alleen zelf uit als u zeker weet dat u dit kunt.

Benodigd gereedschap:

	Kleine platkop-schroevendraaier		Kruiskop-schroevendraaier
	8 mm copsleutel

OPMERKING:

• Maak een foto van de bedrading aan de binnenkant van de scharnierafdekking, deze zal u helpen om de koelkast later in het proces opnieuw te bedraden.

• Alle beschrijvingen waarbij links en rechts worden gebruikt, zijn genomen vanuit het perspectief van een persoon die voor de koelkast staat wanneer deze rechtop staat.

• Zet de koelkast rechtop. Haal alle glazen legplanken en rekken eruit.

• Verwijder de bovenste afdekking (1) bovenop het koelkastgedeelte.

Verwijder de hoekafdekking (4) en de bovenste afdekking van de deur (3).

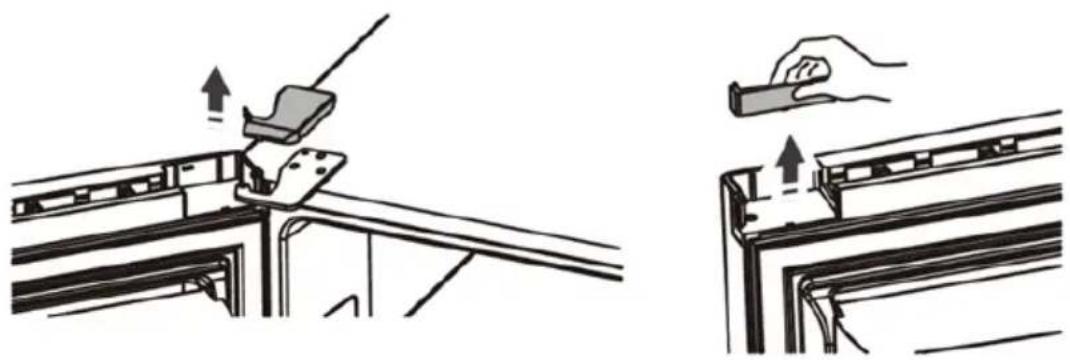

Verwijder de bovenste scharnierafdekking (2) en bewaar deze voor later gebruik (zie Stap 4).

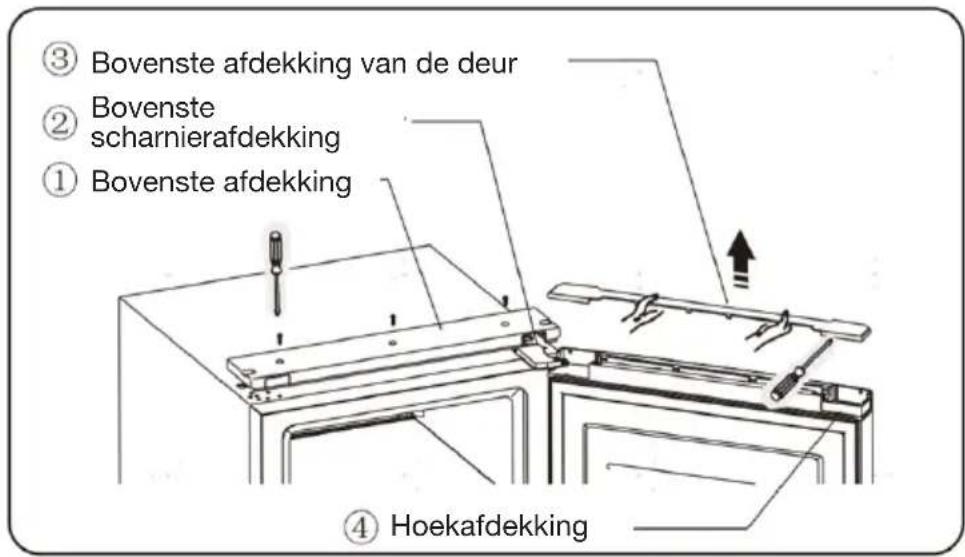

③ Bovenste afdekking van de deur ② Bovenste scharnierafdekking ① Bovenste afdekking ④ Hoekafdekking

OPMERKING: De bovenste scharnierafdekking heeft een linker- en een rechterzijde. De als accessoire meegeleverde afdekking van het bovenste scharnier is bestemd voor de linkerzijde.

1. Verwijder de zelftappende schroeven met flens (1), maak de aardedraad (2) los en verwijder het bovenste scharnierdeel (3) aan de rechterzijde.

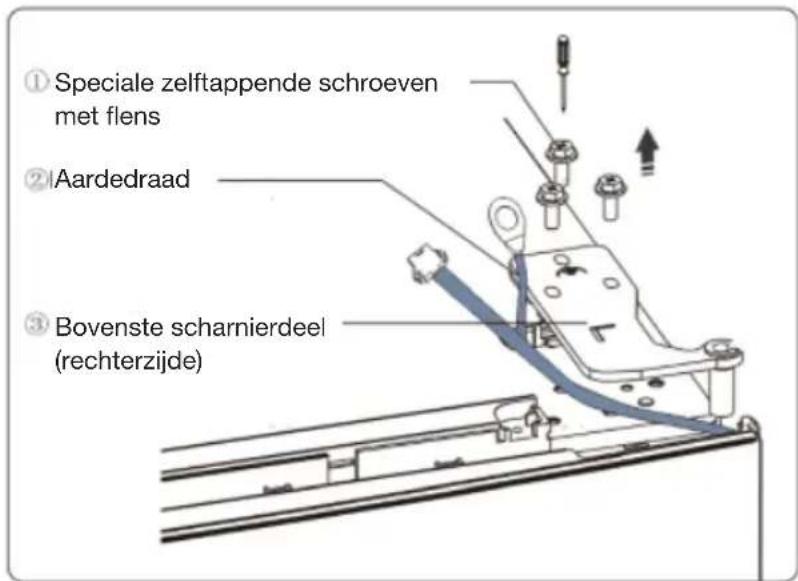

① Speciale zelftappende schroeven met flens ② Aardedraad ③ Bovenste scharnierdeel (rechterzijde)

OPMERKING: Houd de deur met de hand vast tijdens deze stap om te voorkomen dat de deur valt.

1. Verwijder de deur en plaats deze op een glad oppervlak met het paneel naar boven.

Wrik de handgreepafdekkingen (1) en de schroefgatafdekkingen (4) los.

Draai de speciale zelftappende schroeven (2) los.

Verplaats de handgreep (3) naar de rechterzijde.

Monteer achtereenvolgens de speciale zelftappende schroeven (2), de handgreepafdekkingen (1) en de schroefgatafdekkingen (4).

Draai de zelftappende schroeven (7) los en verwijder het aanslagblok (6) en de deurhouder (5).

Draai het aanslagblok (6) om en monteer vervolgens de deurhouder (5) en het aanslagblok (6) aan de linkerzijde met de zelftappende schroeven (7).

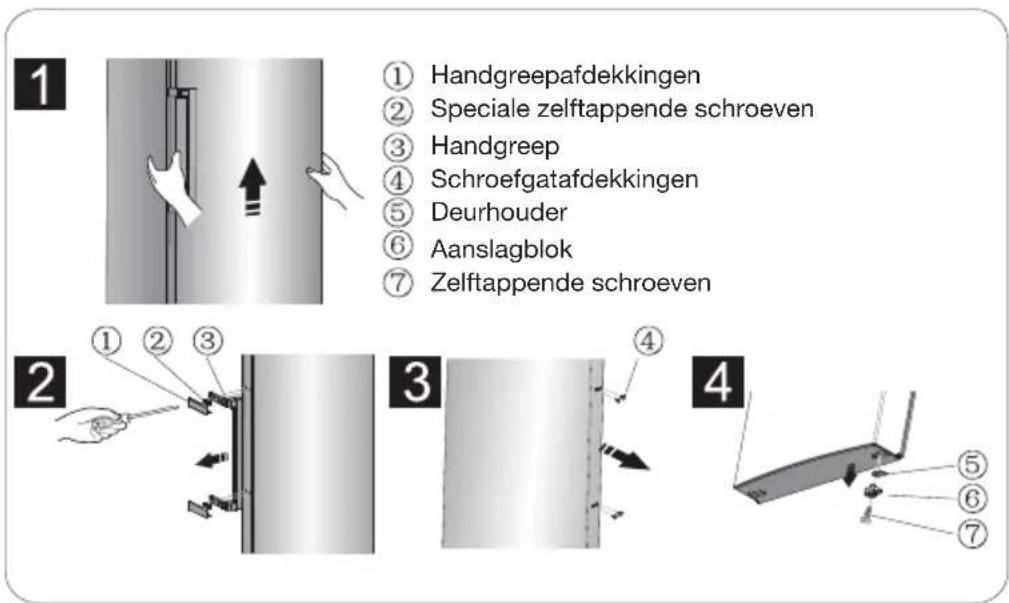

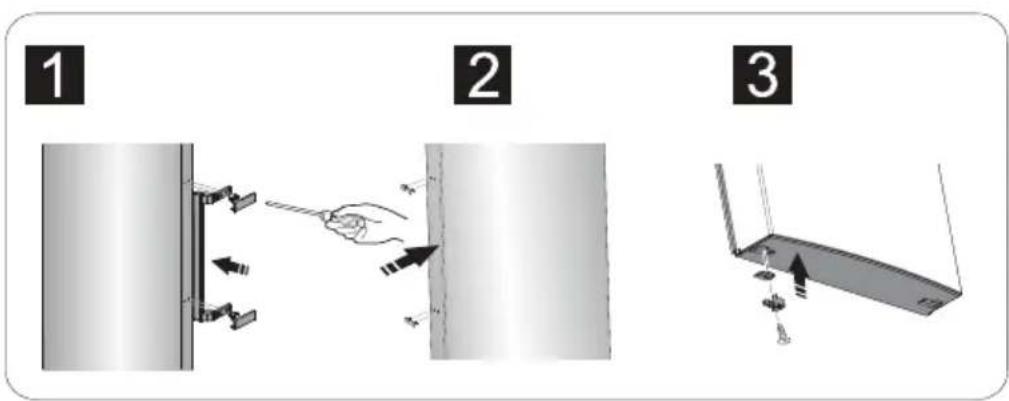

① Handgreepafdekkingen ② Speciale zelftappende schroeven ③ Handgreep ④ Schroefgatafdekkingen ⑤ Deurhouder ⑥ Aanslagblok ⑦ Zelftappende schroeven ① ② ③ ③ ④ ⑤ ⑥ ⑦

1 2 3

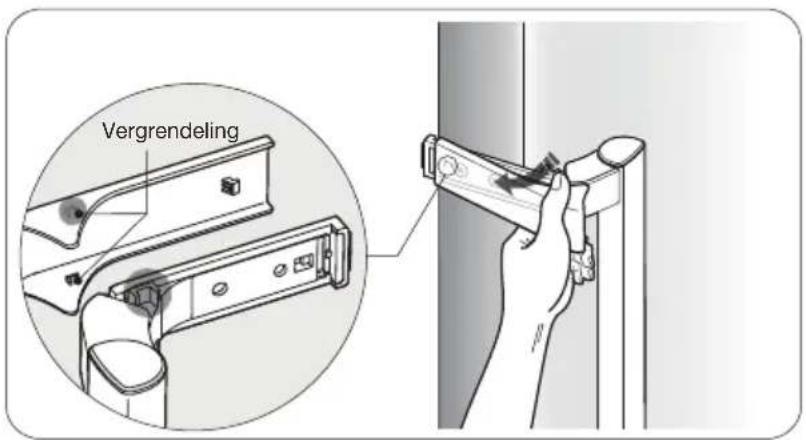

OPMERKING 1: Verwijder de handgreepafdekking zoals weergegeven in de onderstaande afbeelding: Buig de bovenste vleugel en haal de bovenste vergrendeling los van de handgreep. Voer dezelfde handeling uit aan de andere zijde en verwijder vervolgens de handgreepafdekking.

Vergrendeling

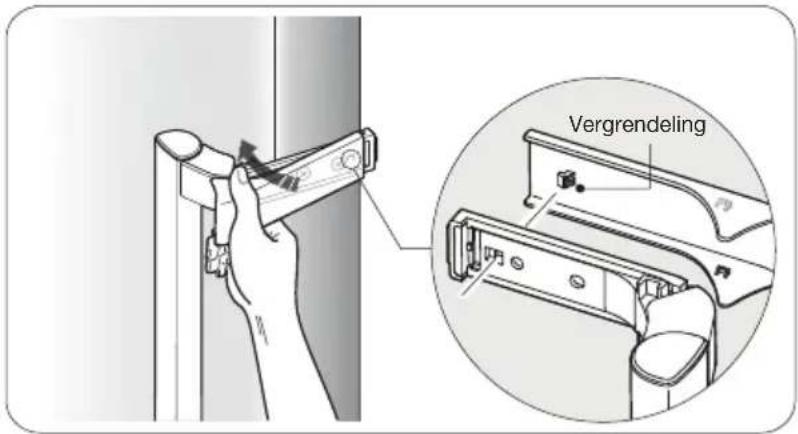

OPMERKING 2: Monteer de handgreepafdekking zoals weergegeven in de onderstaande afbeelding: Klik de vergrendeling vast en sluit vervolgens de afdekking tot deze hoorbaar op zijn plaats klikt.

Vergrendeling

1. Leg de koelkast plat op de grond en verwijder vervolgens het onderdeel met de verstelbare stelvoeten (3). Draai daarna de zelftappende schroeven (4) los.

Verwijder de bevestigingsplaat van de voorste voet (2) en het rechter onderste scharnierdeel (1).

Draai de schroeven in het onderste scharnierdeel (1) los en verplaats het naar het dichtstbijzijnde schroefgat. Bevestig vervolgens de schroef en monteer de sluitring.

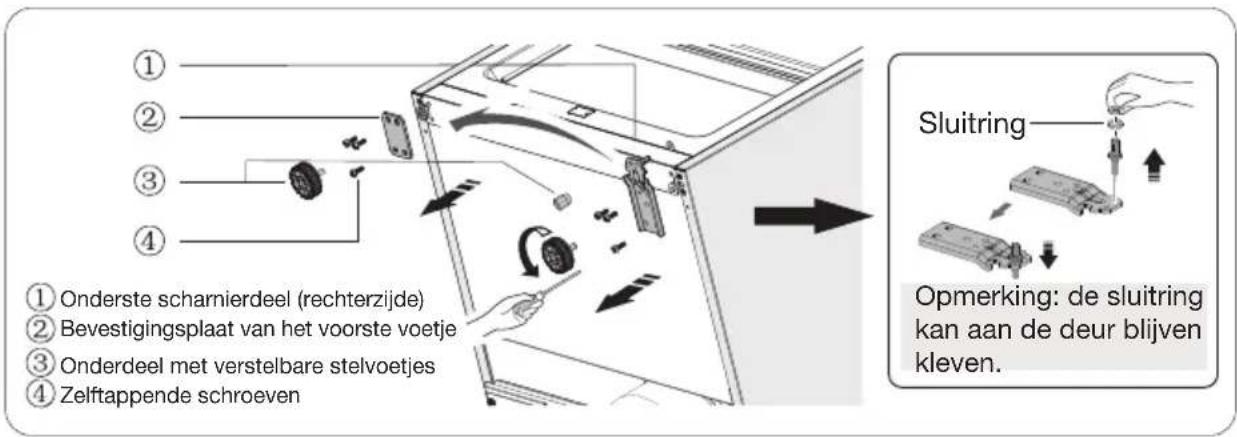

① Onderste scharnierdeel (rechterzijde) ② Bevestigingsplaat van het voorste voetje ③ Onderdeel met verstelbare stelvoetjes ④ Zelftappende schroeven Sluitring Opmerking: de sluitring kan aan de deur blijven kleven.

1. Verplaats het onderste scharnierdeel (1) naar de linkerzijde en de bevestigingsplaat van het voorste voetje naar de rechterzijde.

Bevestig de zelftappende schroeven (4).

Installeer tot slot het onderdeel met de verstelbare stelvoetjes (3).

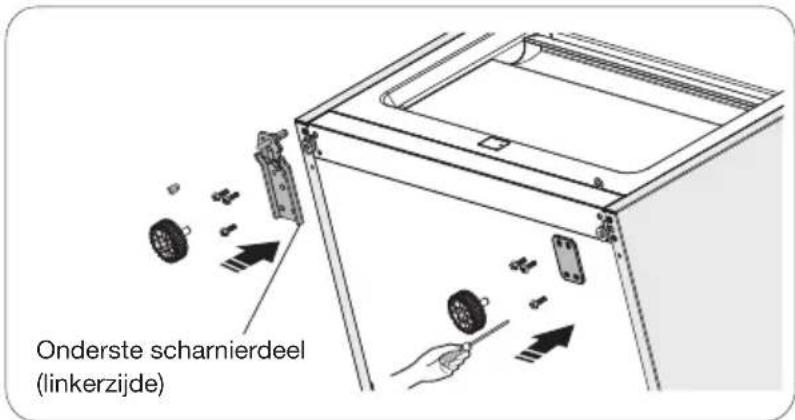

Onderste scharnierdeel (linkerzijde)

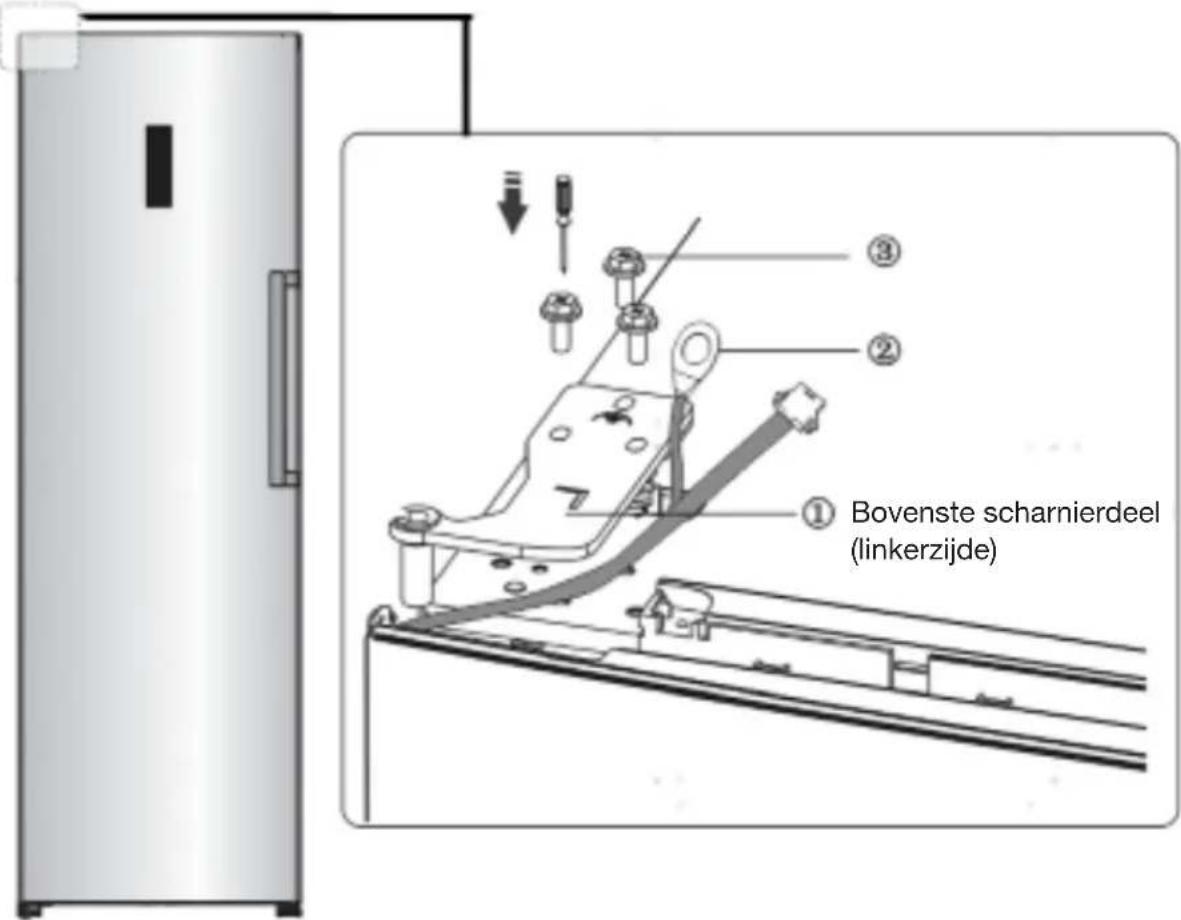

1. Plaats de deur en lijn vervolgens het linker bovenste scharnierdeel (1), dat in de verpakking is meegeleverd, uit met de deur. Verplaats de verbindingsdraden (2) in de gleuf van de deur van rechts naar links. Bevestig het linker bovenste scharnierdeel (1) en de verbindingsdraden (2) met de schroeven (3).

Bovenste scharnierdeel (linkerzijde)

OPMERKING: Houd de deur met de hand vast tijdens de installatie.

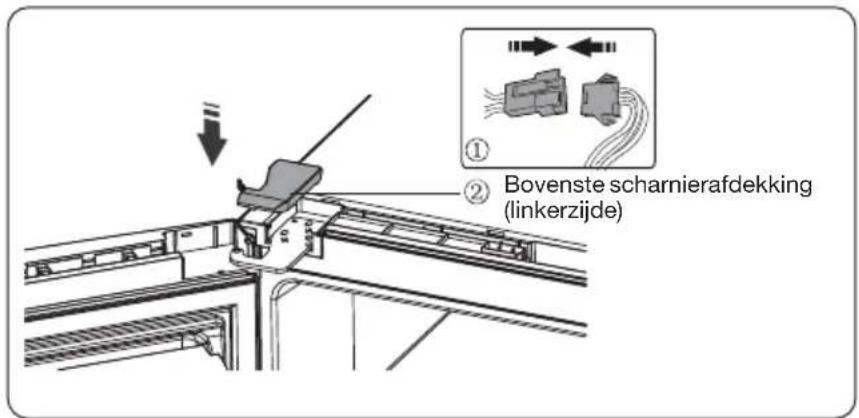

1. Sluit de elektrische connector (1) aan volgens stap 3 en installeer vervolgens de linker afdekking van het bovenste scharnier (2), meegeleverd in de verpakking.

① ② Bovenste scharnierafdekking (linkerzijde)

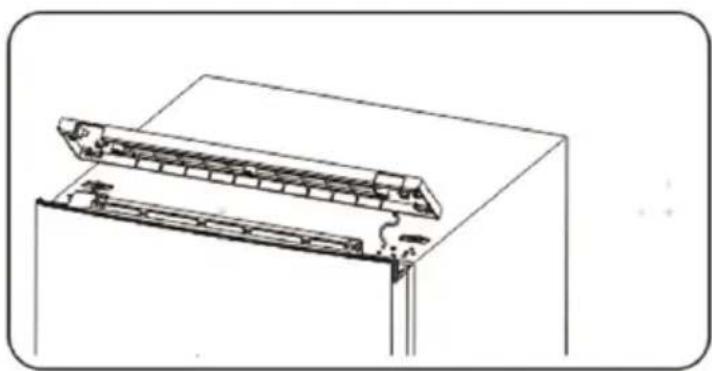

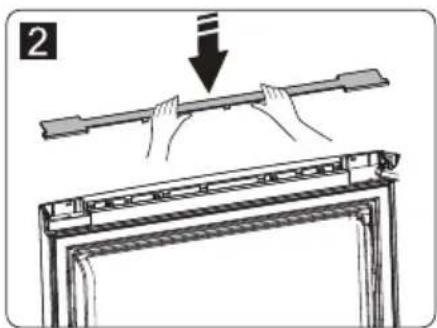

1. Draai de hoekafdekking 180° om en plaats deze op de rechterhoek van de deur. Monteer de bovenste afdekking boven op de koelkastdeur.

1

2

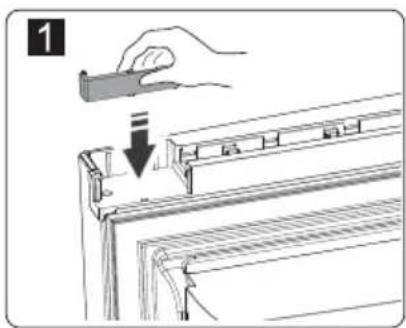

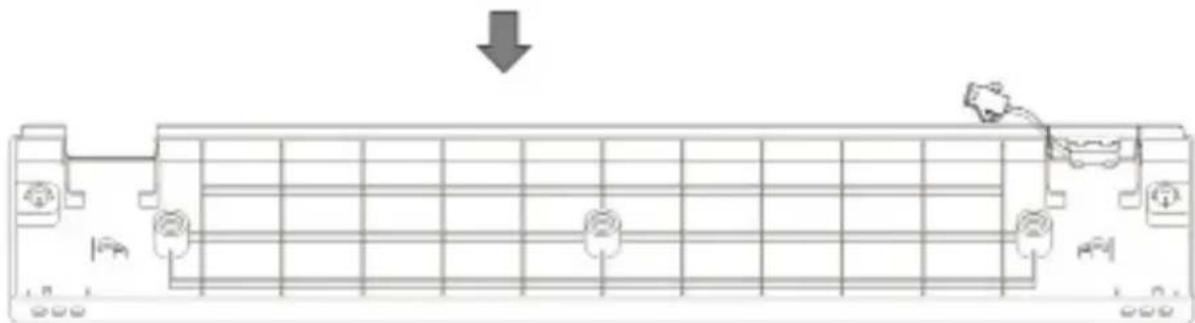

1. Haal het bovenste afdekblok (1) uit de bovenste afdekking (3) en plaats het aan de andere zijde van de bovenste afdekking.

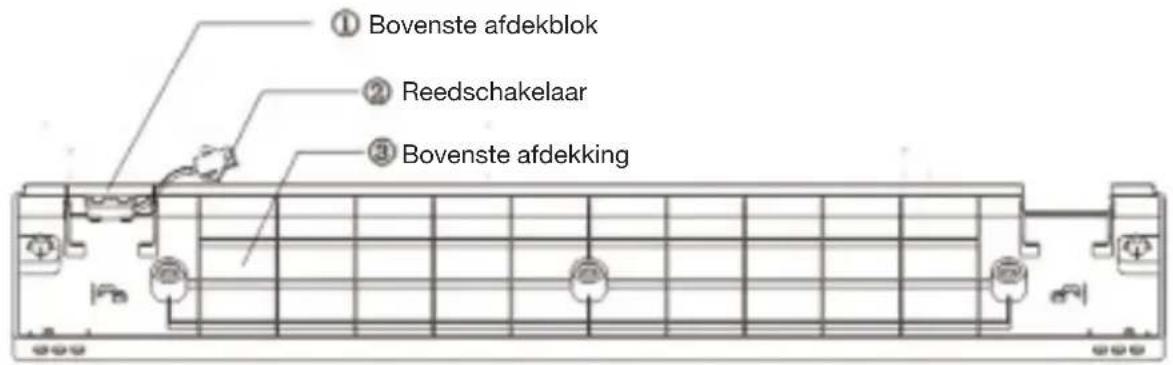

① Bovenste afdekblok ② Reedschakelaar ③ Bovenste afdekking

OPMERKING: Zorg ervoor dat de reedschakelaar (2) goed aansluit op het bovenste afdekblok.

1. Sluit de draadconnector aan. Monteer de bovenste afdekking boven op de koelkast.

1. Plaats de glazen legplanken en rekken terug in de koelkast.
