90-070 - Chauffage NEO tools - Notice d'utilisation et mode d'emploi gratuit

Marque	NEO tools
Modèle	90-070
Type de produit	Radiateur soufflant électrique
Utilisation	Intérieur, ménage, entrepôts, ateliers
Alimentation	220-240 V ~ 50/60 Hz
Puissance nominale	2400 W
Réglages de puissance	Arrêt, ventilation seule (43 W), 1200 W, 2400 W
Dimensions (L x l x H)	300 x 267 x 332 mm
Poids net	2,75 kg
Matériaux	Boîtier en tôle d'acier revêtue de poudre résistant à la chaleur
Thermostat	Mécanique, réglable, arrêt automatique si renversement
Protection thermique	Thermostat à réarmement automatique (85 °C) et coupe-circuit thermique
Sécurité enfants	Utilisation possible dès 8 ans sous surveillance ; <3 ans interdits
Nettoyage	Éponge douce, eau <50 °C, détergent doux ; ne pas immerger
Entretien	Débrancher, laisser refroidir avant nettoyage
Classe d'efficacité énergétique	Conforme à la directive UE (ηs non divulgué)

FOIRE AUX QUESTIONS - 90-070 NEO tools

Quelles sont les précautions de sécurité essentielles pour ce radiateur ?

Ne pas couvrir l'appareil, le placer à distance des objets inflammables, ne pas l'utiliser dans une salle de bain ou à proximité d'eau, et ne pas le brancher sur une minuterie. Surveiller les enfants et les personnes vulnérables.

Comment régler la température ?

Utilisez le bouton droit (thermostat) pour choisir la température souhaitée. Le radiateur s'arrête automatiquement lorsque la pièce atteint cette température et se remet en marche si elle baisse.

Que faire si le radiateur ne chauffe pas ?

Vérifiez que l'interrupteur est sur un réglage de chaleur (pas seulement ventilation). Tournez le thermostat au maximum pour voir s'il y a un déclic. Si rien, attendez 10 minutes après avoir débranché pour réinitialiser la protection thermique.

Comment nettoyer le radiateur ?

Débranchez-le et laissez-le refroidir. Essuyez le boîtier avec une éponge douce trempée dans de l'eau à moins de 50 °C avec un détergent doux, puis séchez avec un chiffon propre. Ne pas laisser l'eau pénétrer à l'intérieur.

Puis-je utiliser ce radiateur dans une salle de bain ?

Non, il ne convient pas aux pièces humides ou aux salles de bain, ni à l'extérieur par temps humide. Utilisez-le uniquement dans des endroits secs.

Quelle est la puissance maximale ?

La puissance maximale est de 2400 W (pleine puissance). Il existe également un réglage à 1200 W et une ventilation seule.

Pourquoi y a-t-il une odeur ou de la fumée lors de la première utilisation ?

C'est normal. L'élément chauffant en acier inoxydable est protégé par une huile de production qui brûle légèrement au premier chauffage. Cela disparaît après quelques minutes.

Que faire en cas de bruit anormal ?

Vérifiez que le radiateur est bien posé sur une surface plane et stable. Un bruit anormal peut provenir d'une position inclinée ou d'un objet obstruant les grilles.

Comment éteindre correctement l'appareil ?

Tournez d'abord le thermostat sur MIN, puis l'interrupteur sur la position ventilation (pour refroidir l'appareil pendant 2 minutes), enfin éteignez complètement et débranchez.

Quel type de cordon d'alimentation est utilisé ?

Le cordon est de type H07RN-F, H05RN-F, H05RR-F ou H05VV-F selon l'usage. Il ne peut être remplacé que par un professionnel qualifié.

MODE D'EMPLOI 90-070 NEO tools

Ce produit ne convient qu'à un usage occasionnel ou à une utilisation dans des endroits bien isolés.

INSTRUKCJA ORYGINALNA (OBSŁUGI)

Lisez attentivement - Le chauffage infrarouge est conçu pour un fonctionnement sûr. Néanmoins, l'installation, l'entretien et le fonctionnement du chauffage peuvent être dangereux. Le respect des procédures suivantes réduira le risque d'incendie, de choc électrique, de blessures corporelles et réduira au minimum le temps d'installation.

1.1 Cet appareil peut être utilisé par des enfants âgés de 8 ans et au-dessus et les personnes avec une réduction physique, sensorielles ou mentales capacités ou le manque d'expérience et de connaissances si elles ont été donné la supervision ou l'instruction concernant l'utilisation de l'appareil dans un coffre - fort moyen et comprendre les dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

1.2 AVERTISSEMENT: afin d'éviter une surchauffe, ne couvrez pas le radiateur.
1.3 Les enfants de moins de 3 ans doivent être tenus à l'écart à moins d'être surveillés en permanence.
1.4 Les enfants âgés de 3 ans et moins de 8 ans doivent seulement allumer / éteindre l'appareil à condition que cela a été placé ou installé dans sa destinée normale fonctionnement la position et ils ont été donné la supervision ou l'instruction concernant l'utilisation de l'appareil dans un coffre - fort moyen et comprendre les risques involved. Children âgés de 3 ans et moins de 8 ans ne doit pas être branché, régler et nettoyer l'appareil ou effectuer utilisateur entretien.
1.5 ATTENTION - certaines pièces de ce produit peuvent devenir très chaudes et provoquer des brûlures. Une attention particulière doit être accordée là où les enfants et les personnes vulnérables sont présents.

2. Règles de sécurité spéciales

2.1 Avant utilisation, veuillez vérifier le marquage sur le cordon d' alimentation. Selon le type de cordon d' alimentation, cet appareil peut être utilisé dans différentes conditions ambiantes :

Type	Vous pouvez utiliser l’ appareil dans	Ne pas utiliser dans
H07RN-F	ménage, entrepôts et ateliers, construction des sites ou des serres
H05RN-F	ménage, entrepôts et ateliers ou serres	construction des sites
H05RR-F	ménage, entrepôts et ateliers	la construction des sites ou des serres
H05VV-F

2.2 Lors de l'utilisation d'un appareil électrique, les précautions de base doivent toujours être suivies, notamment ci-dessous:

2.2.1 Le radiateur soufflant ne convient pas à une utilisation à l'extérieur par temps humide, dans les salles de bain ou dans d'autres environnements humides ou humides.

2.2.2 Veuillez noter que le radiateur soufflant peut devenir très chaud et doit donc être placé à une distance de sécurité des objets inflammables tels que les meubles, les rideaux et autres.

2.2.3 Ne couvrez pas le radiateur soufflant.

2.2.4 Le radiateur soufflant ne doit pas être situé immédiatement sous une prise de courant.

2.2.5 Ne connectez pas le radiateur soufflant à l'aide d'une minuterie marche / arrêt ou de tout autre équipement pouvant allumer automatiquement l'appareil.

2.2.6 Le radiateur soufflant ne doit pas être placé dans des pièces où des liquides ou des gaz inflammables sont utilisés ou stockés.

2.2.7 Si une rallonge est utilisée, elle doit être aussi courte que possible et toujours être complètement déployée.

2.2.8 Vous ne devez pas brancher d'autres appareils sur la même prise secteur que le radiateur soufflant.

2.2.9 N'utilisez pas ce radiateur soufflant à proximité immédiate d'une baignoire, d'une douche ou d'une piscine.

2.2.10 Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes de qualification similaire afin d'éviter un danger.

2.2.11 Assurez-vous que l'appareil de chauffage est toujours sous surveillance et éloignez les enfants et les animaux.

2.2.12 Ne pas placer l'appareil sur des véhicules en mouvement ou un peu où facile à se renverser.

2.2.13 Lorsque vous n'utilisez pas l'appareil pendant une période prolongée, débranchez l'appareil. Ne laissez pas l'appareil de chauffage pendant une période de temps considérable lorsqu'il est utilisé. Tirez la fiche tout droit, ne retirez jamais la fiche en tirant sur le cordon.

2.2.14 Éloignez le radiateur du rideau ou des endroits où l'entrée d'air peut facilement être bloquée.

2.2.15 Le coupleur d'alimentation est étanche lorsqu'il n'est pas utilisé. Afin d'éviter tout risque d'électrocution ou de fuite de courant, n'utilisez jamais l'appareil avec les mains mouillées et n'utilisez pas l'appareil lorsqu'il y a de l'eau sur le cordon d'alimentation.

2.2.16 Ne pas jeter les appareils électriques avec les déchets municipaux non triés, utiliser des installations de collecte séparée. Contactez votre gouvernement local pour obtenir des informations sur les systèmes de collecte disponibles. Si les appareils électriques sont jetés dans des décharges ou des décharges, des substances dangereuses peuvent s'infiltrer dans les eaux souterraines et pénétrer dans la chaîne alimentaire, nuisant à votre santé et à votre bien-être.

2.2.17 Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles n'aient reçu une supervision ou des instructions concernant l'utilisation de l'appareil par une personne responsable leur sécurité.

2.2.18 Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

3. Spécifications techniques :

Modèle	90-070
Tension	220-240V ~
puissance requise	24 00W
actuel	10 à 10,9 A
Réglage	43 /1 20 0/2 40 0W
Thermostat à réarmement automatique	85 °C
Produit mes (mm)	L 300 * W267 * H 332
NW (KG)	2,75

3.1 Boîtier en tôle d'acier et revêtu de poudre résistant à la chaleur.
3.2 Livré complet avec cordon et fiche.

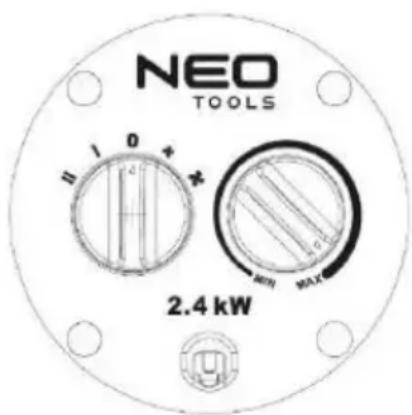

3.3 Description du panneau de commande :

3.3.1 Bouton gauche: sélecteur avec réglage de la chaleur

l'appareil est éteint

le ventilateur tourne à faible puissance

le ventilateur tourne à pleine puissance

l'élément chauffant fonctionne à moitié puissance

l'élément chauffant fonctionne à pleine puissance)

3.3.2 Bouton droit: cadran du thermostat

3.3. 3 P ower lumière: Au-dessus est le voyant d'alimentation

3.3. Témoin lumineux de 4 W ork: Ci-dessous se trouve le témoin lumineux de travail

4. Introduction :

4.1 En fonction du type de cordon d' alimentation, ce radiateur soufflant ne peut être utilisé que dans les ménages , les entrepôts et les ateliers.Il intègre un thermostat de déclenchement réglable et un coupe - circuit thermique à réarmement automatique pour contrôler les éléments chauffants . Le thermostat sent l' air la température et commande l' entourant température .Le moteur du ventilateur est pas contrôlé par thermostat et il continue à travailler lorsque le thermostat coupes couper le chauffage élément auto-réinitialisation thermique coupe départ va basculer hors du dispositif de chauffage pour assurer la sécurité en cas de surchauffe .
4.2 Lors de l'utilisation du chauffage pour la première fois, vous pouvez remarquer une légère émission de fumée. C'est tout à fait normale et il arrête après un court temps. L'élément chauffant est fait d'inox en acier et a été revêtue avec protection huile de production. La fumée est causée par l'huile gauche lorsqu'elle est chauffée.

5. Utilisation des instructions :

1. 1 La machine est équipée d'un thermostat de déclenchement réglable, qui s'arrête automatiquement lorsque la machine n'est pas en position verticale (chute d'avant en arrière). Lorsqu'elle est déplacée vers une position verticale, l'appareil revient à son fonctionnement normal. Gardez toujours la machine debout avant de démarrer
2. 2 Positionnez le radiateur soufflant de manière à ce qu'il se tienne droit sur une surface ferme et à une distance de sécurité des environnements humides et des objets inflammables.
3. 3 Branchez le radiateur soufflant sur le secteur.
4. 4 Réglez le bouton du thermostat de déclenchement réglable sur MAX et laissez le radiateur fonctionner à pleine puissance.
5. 5 Le radiateur soufflant se met en marche lorsque le sélecteur de chauffage est réglé sur l'un des réglages de puissance.
6. 6 Une fois que la pièce atteint la température requise, l'élément chauffant cessera de fonctionner mais le ventilateur fonctionnera également. Une fois la température diminuée, l'élément chauffant fonctionnera. Le radiateur soufflant démarre et s'arrête automatiquement et maintient ainsi la température ambiante constante.
7. 7 Avant d'éteindre le radiateur, veuillez tourner le thermostat en position MIN et tourner l'interrupteur en position ventilateur, laisser l'appareil refroidir pendant deux minutes puis éteindre le radiateur et retirer la fiche.

6. Dépannage:

Vous pouvez résoudre facilement de nombreux problèmes courants, ce qui vous évite le coût d'un éventuel appel de service. Essayez les suggestions ci-dessous pour voir si vous pouvez résoudre le problème avant d'appeler le centre de service.

Problème	Cause possible	Traitement
L'appareil de chauffage ne fonctionne pas, même lorsqu'il est branché et que l'interrupteur, le thermostat sont allumés.	La fiche est lâche, mauvaise connexion	Retirez la fiche, vérifiez la connexion de la fiche et de la prise. Puis connecter à nouveau .
	Pas d'alimentation dans la prise de courant	Insérez la fiche dans une prise appropriée
L'élément chauffant rougeoyant	La tension d'entrée est trop élevée ou trop basse	Utilisez l'alimentation électrique conformément à la classification indiquée sur l'étiquette
	La grille d'entrée d'air est bloquée	Maintenir le chauffage jusqu'à présent mode de articles comme rideau, sac en plastique, de papier et autres qui peuvent couvrir l'orifice d' entrée ou peuvent être facilement couvrir sur l'entrée d'air
L'appareil ne chauffe pas ou seul le ventilateur fonctionne	L'interrupteur n'a pas été mis au réglage de chauffage	Tournez l'interrupteur sur le réglage de la chaleur
	Le thermostat fonctionnait	Tournez le thermostat et écoutez s'il y a une voix d'ouverture / fermeture. S'il n'y a pas de déclic et que le thermostat n'est pas endommagé, le radiateur s'allumera automatiquement lorsque l'appareil refroidira.
	Le coupe-circuit à réarmement automatique est actionné	Éteignez l'appareil de chauffage et inspectez le blocage de l'entrée ou de la sortie. Débranchez la fiche et attendez au moins 10 minutes que le système de protection se réinitialise avant de tenter de redémarrer le chauffage.
Bruit anormal	L'appareil n'est pas debout	Placez le radiateur sur une surface plane

7. Nettoyage et entretien :

7.1 Avant de nettoyer l'appareil, débranchez-le de la prise et laissez-le refroidir. Le boîtier se salit facilement, essuyez-le souvent avec une éponge douce. Pour chaque pièce sale, essuyez avec une éponge trempée dans de l'eau à <50 °C et un détergent doux, puis séchez le boîtier du radiateur avec un chiffon propre. Soyez prudent de ne pas laisser l'eau pénétrer dans l'appareil intérieur. Ne pas projeter d'eau sur le radiateur, ne jamais utiliser de solvant comme l'essence, etc. pour nettoyer le radiateur, afin de protéger le boîtier.

7.2 Nettoyez le cordon et la fiche, séchez-les et emballez-les dans un sac en plastique.

7.3 Lorsque vous rangez le radiateur, laissez-le refroidir d'abord, gardez-le au sec. Ensuite, couvrez-le d'un sac en plastique, mettez-le dans une boîte d'emballage et stockez-le dans un endroit sec et aéré.

Disposition

Protection environnementale

Les déchets de production électrique ne doivent pas être jetés avec les ordures ménagères. Veuillez recycler là où les installations existent. Vérifiez avec votre local Autorité ou détaillant pour le recyclage des conseils.

Modèle identificateur (s): 90-070
Article	symbole	Valeur	Unité	Article	Unité
La chaleur sortie				Type d'entrée de chaleur, pour les appareils de chauffage locaux à accumulation électrique uniquement (sélectionnez-en un)
Puissance calorifique nominale	Pnom	2,4	kW	Contrôle manuel de la charge thermique avec thermostat intégré	[ oui ]
Minimum chaleur de sortie ( indicatif )	Pmin	1.2	kW	Contrôle manuel de la charge thermique avec rétroaction de la température ambiante et / ou extérieure	[non]
Maximum continue chaleur sortie	Pmax	2,4	kW	Contrôle électronique de la charge thermique avec rétroaction de la température ambiante et / ou extérieure	[non]
Consommation électrique auxiliaire				Production de chaleur assistée par ventilateur	[non]
À la puissance thermique nominale	elmax	N / A	kW	Type de puissance de chauffage / contrôle de la température ambiante (sélectionnez-en un)
À la puissance thermique minimale	elmin	N / A	kW	Production de chaleur à un étage et pas de contrôle de la température ambiante	[non]
En mode veille	eISB	N / A	W	Deux étapes manuelles ou plus, pas de contrôle de la température ambiante	[non]
				Avec contrôle de la température ambiante par thermostat mécanique	[oui ]
				Avec contrôle électronique de la température ambiante	[non]
				Contrôle électronique de la température ambiante et minuterie de jour	[non]
				Contrôle électronique de la température ambiante et minuterie hebdomadaire	[non]
				Autres options de contrôle (plusieurs sélections possibles)
				Contrôle de la température ambiante, avec détection de présence	[non]
				Contrôle de la température ambiante, avec détection de fenêtre ouverte	[non]
				Avec option de contrôle à distance	[non]
				Avec contrôle de démarrage adaptatif	[non]
				Avec limitation du temps de travail	[non]
				Avec capteur d'ampoule noire	[non]
Contacter les détails :	Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa
Remarque:Pour les appareils de chauffage locaux électriques, le rendement énergétique saisonnier mesuré pour le chauffage des locaux ηs ne peut pas être pire que la valeur déclarée à la puissance thermique nominale de l'unité.
