MODE D'EMPLOI 1GP-ALK35 Prebena

Avant-propos Ce mode d'emploi vous aide à utiliser l'outil de fixation à commande pneumatique 1GP-ALK35 suivant de manière conforme, sûre et économique. Ce cloueur pneumatique est désigné dans le présent mode d'emploi par le terme d'outil de fixation. Nous supposons que tout utilisateur de l'outil de fixation connaît le maniement des outils pneumatiques et les matériaux utilisés. Toute personne n'ayant pas de connaissances suffisantes doit être formée au fonctionnement de l'outil de fixation par un utilisateur expérimenté. Ce mode d'emploi s'adresse aux personnes suivantes : personnes amenées à utiliser cet outil de fixation, personnes amenées à nettoyer cet outil de fixation ou personnes amenées à mettre cet outil de fixation au rebut. Chacune de ces personnes doit prendre connaissance du présent mode d'emploi et bien comprendre son contenu. Ce mode d'emploi fait partie intégrante du produit. Il doit systématiquement être conservé avec l'outil de fixation. Veillez à bien transmettre le mode d'emploi en cas de vente de l'outil de fixation ou toute autre forme de cession.Sommaire

Symboles Symboles d'ordre général Diverses sections du mode d'emploi sont caractérisées par des symboles définis. Ils vous permettent de différencier facilement s'il s'agit d'un texte normal, d'énumérations ou d'étapes d'une opération.

Ces remarques contiennent des informations supplémentaires, et notamment des consignes pour un usage rentable de l'outil de fixation.

Symboles des consignes de sécurité Toutes les consignes de sécurité figurant dans ce mode d'emploi sont structurées selon le même modèle. À gauche figure un symbole indiquant la nature du danger. À droite de ce symbole figure un autre symbole et un terme de signalisation qui indique le niveau de gravité du risque. Vous trouverez ci-dessous une description des sources de danger et de consignes pour éviter ces dangers.

DANGER Des remarques accompagnées du terme DANGER signalisent des dangers entraînant directement des blessures graves ou mortelles.

AVERTISSEMENT Des remarques accompagnées du terme AVERTISSEMENT signalisent des dangers pouvant éventuellement entraîner des blessures graves ou mortelles.Symboles

ATTENTION Des remarques accompagnées du terme PRUDENCE signalisent des dangers susceptibles d'entraîner des blessures légères à moyennes.

Symbole des consignes relatives aux dommages matériels ou environnementaux

ATTENTION Ces consignes signalisent des risques de dommages matériels ou environnementaux.Sécurité

Lire le mode d'emploi avant toute mise en service. Lors du maniement de l'outil de fixation, prenez connaissance et tenez compte de tous les avertissements et remarques figurant dans le présent mode d'emploi et ceux apposés sur l'outil de fixation. La nomenclature des pièces de rechange jointe fait partie intégrante du présent mode d'emploi. Utilisation conforme Ces outils de fixation servent à fixer des films, des capitonnages, des tissus, du cuir, des isolants ou encore des matériaux de type papier ou cartonnage. Toute utilisation de l'outil de fixation pour un autre matériau nécessite une consultation préalable du fabricant. Une utilisation conforme sous-entend également le respect des directives en matière de sécurité du travail, aux dispositions légales et aux normes en vigueur sur place. Toute autre utilisation est considérée être non conforme et peut donc entraîner des dégâts matériels ou même des dommages corporels. Utilisation non conforme Sera considérée comme non conforme aux prescriptions toute utilisation par des personnes qui ne connaissent pas le maniement des outils de fixation et les matériaux utilisés, modification arbitraire de l'outil de fixation sans l'accord du fabricant, utilisation avec d'autres accessoires que ceux cités dans ce mode d'emploi, utilisation avec une source d'air comprimé non mentionnée dans ce mode d'emploi La société PREBENA WILFRIED BORNEMANN GMBH & CO.KG décline toute responsabilité pour les dommages résultant d'une utilisation non conforme aux prescriptions.Sécurité

Évitez tout risque de blessures mortelles Veillez à ne jamais exposer la moindre partie du corps à l'ouverture du bec de l'outil, que ce soit au moment du déclenchement de l'outil ou à partir du moment où cette dernière est raccordée à l'alimentation pneumatique. Veillez à ce que les moyens de fixation ne rencontrent pas de lignes électriques. N'orientez jamais l'outil de fixation vers une personne ou un animal ou des parties de leur corps. Ne déclenchez jamais l'outil avant d'avoir bien appuyé son bec sur la pièce. Avant de le passer à d'autres personnes, débranchez l'outil de fixation de l'arrivée d'air comprimé. Ne laissez jamais les enfants jouer avec les films d'emballage, ils pourraient s'asphyxier avec. Évitez tout risque d'explosion Ne pas placer l'outil de fixation dans des endroits présentant des risques d'explosion. Ne faites jamais fonctionner l'outil de fixation avec de l'oxygène, ni avec d'autres gaz ou mélanges gazeux inflammables. N'utilisez l'outil de fixation qu'avec des systèmes pneumatiques adaptés (voir page 15). N'utilisez l'outil de fixation que s'il est en parfait état de fonctionnement (voir page 14).Sécurité

Évitez tout risque de blessures

Lors du fonctionnement de l'outil de fixation, portez une protection auditive adaptée.

Lors du fonctionnement de l'outil de fixation, portez des lunettes de protection adaptées. Conservez l'outil de fixation hors de portée des enfants et de toute autre personne non habilitée à l'utiliser. Débranchez l'outil de fixation de l'arrivée d'air comprimé avant de le transporter, d'effectuer des travaux de nettoyage, de remplir ou de vider le chargeur et après son utilisation. Lors du fonctionnement de l'outil de fixation, portez un équipement de protection approprié, cela s'applique également aux personnes situées dans la zone de danger. Tenez l'outil de fixation de façon à éviter tout risque de blessure en cas de recul. Assurez-vous systématiquement d'avoir de bons appuis pour utiliser l'outil de fixation. Utilisez l'outil de fixation max. dans un angle <30 par rapport au niveau de fixation. Prévention des dommages au niveau de l'outil de fixation N'ouvrez jamais l'outil de fixation. Faites toujours effectuer les travaux de réparation par du personnel qualifié. Si l'outil de fixation tombe ou qu'il est endommagé d'une quelconque manière, cessez immédiatement de l'utiliser. Faites- le contrôler par du personnel qualifié avant de le remettre en service. Ne branchez pas l'outil de fixation à une source d'alimentation pneumatique dont la pression de service maximale est supérieure à 7 bars.Sécurité

En cas d'installation fixe de l'outil pneumatique, veillez à utiliser des supports parfaitement stables. L'outil de fixation doit être parfaitement immobile. Il ne doit pas glisser ou tourner. Le support ne doit pas risquer de détériorer l'outil de fixation et ses accessoires.Description

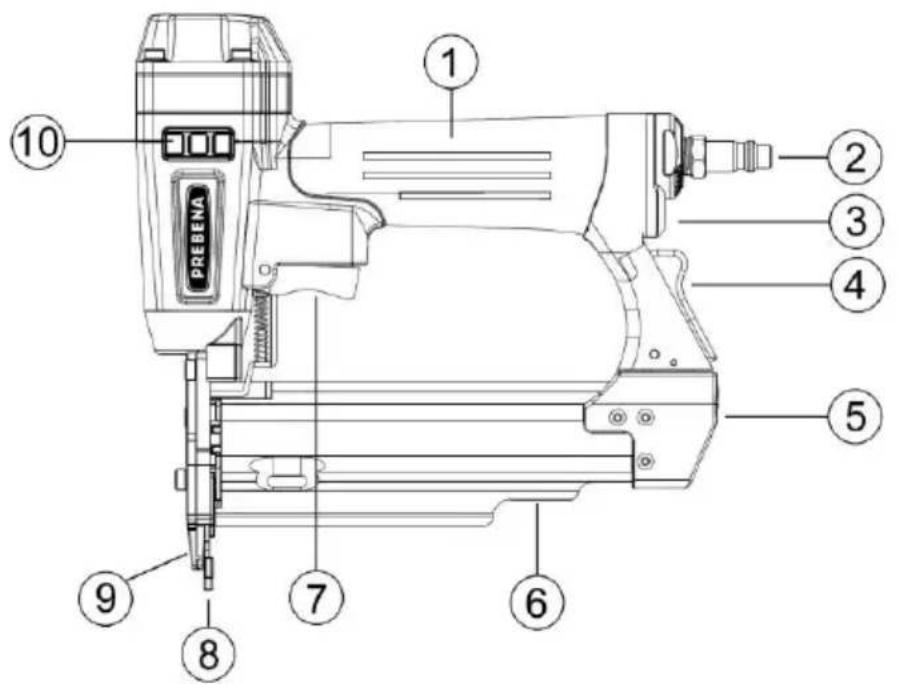

Description Vue d'ensemble de l'outil

Raccord pneumatique DN 7,2

Système d'arrêt pour poussoir latéral

Fermeture pour poussoir latéral

Chargeur avec poussoir latéral

Manette de déclenchement

Sécurité anti-déclenchement avec protection contre un tir à vide

Plaque signalétique sur le chargeur (non illustrée)Description

Volume de livraison Outil de fixation Carton d'emballage Mode d'emploi Déclaration de conformité Fonctionnement L'outil de fixation pneumatique enfonce des éléments individuels de fixation PREBENA dans des matériaux en bois ou des textiles. L'outil de fixation fonctionne à l'air comprimé qui correspond au moins à la classe de qualité 4 selon DIN ISO 8573-1. Ils peuvent être alimentés par des compresseurs PREBENA ou des systèmes à cartouche d'air comprimé PKT PREBENA. Ceux-ci figurent dans la gamme des accessoires du fabricant (voir page 35). Caractéristiques produit Les outils de fixation présentent, indépendamment des modèles, les caractéristiques suivantes : Silencieux Déclenchement au coup par coup Protection contre un tir à vide Sécurité anti-déclenchement Poignée ergonomique Protection latérale Accessoires Compresseurs pour alimentation pneumatique (voir brochure du fabricant, page 39) PKT : système à cartouches d'air comprimé pour alimentation pneumatique (voir la brochure du fabricant, page 39) Éléments de fixation (voir la vue d'ensemble page 35 et suiv.) Huile spéciale cloueurs PREBENA Z 200.10 Petit lubrificateur à brouillard d'huile Z 200.00 Kit de tuyaux 9 mm Z 200.20 Tuyau spiralé Z 160.12 Enrouleur de tuyau Z 180.00Description

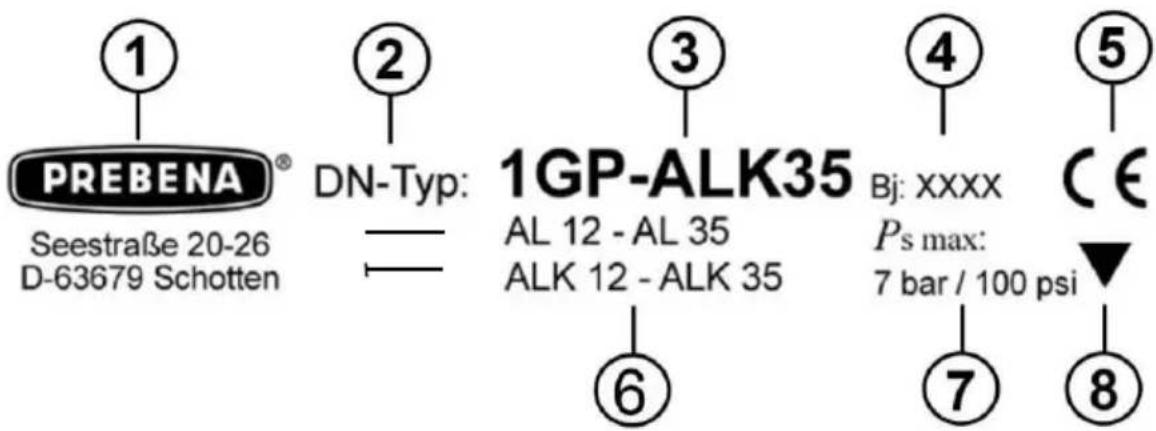

Indications sur la plaque signalétique La plaque signalétique figure en haut du chargeur. Elle comprend les indications suivantes :

Un pictogramme supplémentaire se trouve près de la plaque signalétique. Il a la signification suivante : Autocollant Signification

Le TÜV SÜD a contrôlé le respect des exigences essentielles du produit suite à titre facultatif.

Raison sociale et adresse complète du fabricant

Désignation de l'appareil - DN = outil de fixation pneumatique

Désignation du modèle

Année de fabrication

Sigle CE (le produit satisfait aux normes mentionnées dans la déclaration de conformité annexée)

Désignation de modèle des éléments de fixation compatibles

Marquage pour une sécurité anti-déclenchement existantePréparation de l'outil de fixation

Préparation de l'outil de fixation Déballage de l'outil de fixation Sortez l'outil pneumatique de son emballage. Éliminez tout le matériel d'emballage, tel que feuilles, matériau de rembourrage et le carton d'emballage.

AVERTISSEMENT Risque d'asphyxie pour les enfants s'ils jouent avec les films d'emballage. Ne laissez jamais les enfants jouer avec des films d'emballage. Conservez le matériau d'emballage hors de portée des enfants. Gardez le matériau d'emballage pour une éventuelle utilisation ultérieure. Gardez le carton de transport de l'outil de fixation.

L'outil de fixation doit systématiquement être transporté dans son carton. Contrôle de l'état

AVERTISSEMENT Risque de blessures en cas d'utilisation d'un outil de fixation endommagé ou d'accessoires qui ne sont pas correctement fixés. Contrôlez l'état de l'outil de fixation avant chaque utilisation. S’assurer que l'outil de fixation est en parfait état de fonctionnement.Préparation de l'outil de fixation

Vérifiez tout particulièrement les points suivants : - Le tuyau flexible ne doit pas être endommagé. - Toutes les pièces de l'outil de fixation et tous les accessoires doivent être parfaitement fixés. - Les dispositifs de sécurité ne doivent pas être bloqués ni être autrement entravés dans leur fonction. - Aucune pièce de l'outil de fixation ni aucun accessoire ne doivent porter de dommages visibles, tels que des rayures ou des bosses.

La présence de rayures sur la peinture du carter ou du chargeur ne constitue pas un dommage. Ne raccordez jamais un outil de fixation endommagé à l'alimentation pneumatique. Faites réparer l'outil de fixation par du personnel qualifié avant de le mettre en service s'il est endommagé. Raccordement de l'outil de fixation à l'alimentation pneumatique L'outil de fixation peut être raccordé à un compresseur ou à un système pneumatique. Les conditions préalables au raccordement de l'outil à un compresseur ou un système pneumatique sont les suivantes : La pression de service du compresseur ou du système pneumatique ne doit pas dépasser plus de 10 % de la pression de service maximale de l'outil de fixation. Pour connaître la pression de service des outils de fixation, reportez-vous au chapitre correspondant à la page 15. Si le système pneumatique présente une pression supérieure à la pression autorisée, il est indispensable d'installer un limiteur de pression (réducteur) de pression et un limiteur de pression monté sur la conduite pneumatique en aval. L'air comprimé doit impérativement être sec, filtré et lubrifié avec de l'huile spéciale cloueurs PREBENA.Préparation de l'outil de fixation

Les départs de la conduite d'air comprimé reliés à l'outil pneumatique doivent être équipés, côté raccordement, d'une unité de traitement de l'air comprimé. Celui-ci doit comporter - un filtre, - un séparateur d'eau et - un lubrificateur. En l'absence de lubrificateur, la longueur de la conduite d'air menant à l'outil de fixation ne doit pas dépasser 10 m. Dans le cas contraire, verser quotidiennement trois à cinq gouttes d'huile spéciale cloueurs PREBENA dans l'entrée d'air de l'outil de fixation. Le système pneumatique doit être à même de maintenir la pression de service en dépit du prélèvement d'air prévu. La conduite d'air doit présenter un diamètre intérieur d'au moins 6 mm. Le raccord de l'outil de fixation doit être équipé d'un coupleur rapide DN 7,2, avec un diamètre intérieur d'au moins 6,5 mm.

ATTENTION Tout fonctionnement avec un système pneumatique non conforme aux conditions préalables indiquées précédemment risque d'endommager l'outil de fixation. N'utilisez l'outil de fixation qu'avec des systèmes pneumatiques adaptés. N'utilisez l'outil de fixation que s'il est en parfait état de fonctionnement. Contrôlez l'état de l'outil de fixation (voir page 14). Vérifiez que le raccord du tuyau d'air comprimé ne contient ni salissure ni corps étranger et si nécessaire nettoyez-le. Réglez la pression de service à 4,0 – 7,0 bars au niveau du régulateur de pression du compresseur.Préparation de l'outil de fixation

AVERTISSEMENT Tout déclenchement involontaire de l'outil au moment du raccordement à l'alimentation pneumatique peut provoquer des blessures graves et même mortelles. N'orientez jamais l'outil de fixation vers une personne ou un animal. Videz le chargeur avant de procéder au raccordement.

ATTENTION Tout tuyau flexible endommagé risque d'éclater et de provoquer des blessures. Vérifiez que le système pneumatique et l'outil de fixation ne sont pas endommagés avant de procéder au raccordement. Ne raccordez pas l'outil de fixation à un système pneumatique qui n'est pas en parfait état de fonctionnement.

ATTENTION Tout tuyau flexible endommagé risque d'éclater et de provoquer des dommages matériels sous l'effet des fuites d'air comprimé. Vérifiez que le système pneumatique et l'outil de fixation ne sont pas endommagés avant de procéder au raccordement. Ne raccordez pas l'outil de fixation à un système pneumatique qui n'est pas en parfait état de fonctionnement.Préparation de l'outil de fixation

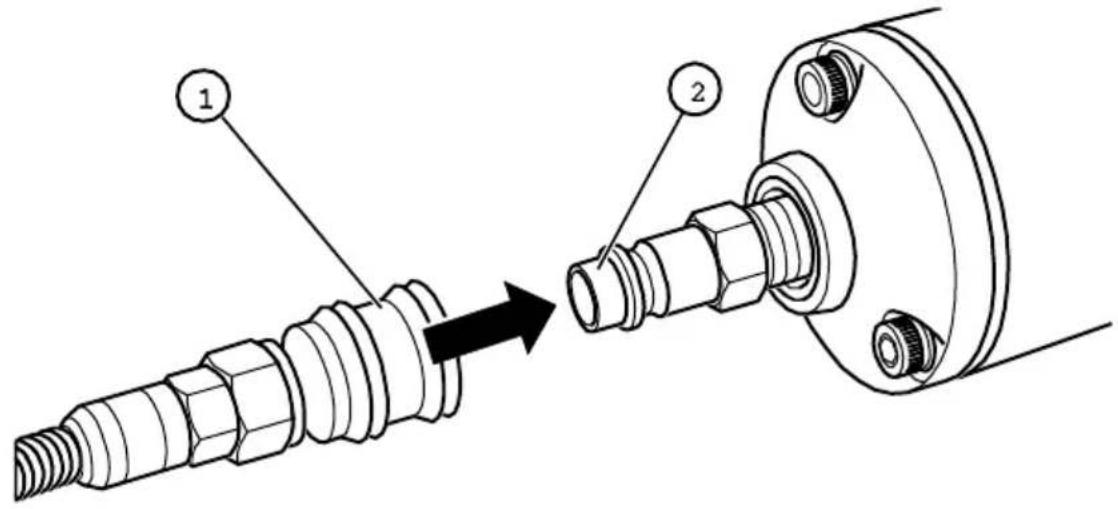

Enfilez le raccord rapide (1) du tuyau d'air comprimé sur le raccord (2), de façon à entendre un déclic lors de l'enclenchement.

Vérifiez la pression de service sur le manomètre du compresseur. La pression de service maximale admissible pour les outils de fixation est de 7,0 bars.

AVERTISSEMENT Risque d'explosion si la pression de service maximale est dépassée. Dans ce cas, débranchez immédiatement le tuyau d'air comprimé de l'outil de fixation.Préparation de l'outil de fixation

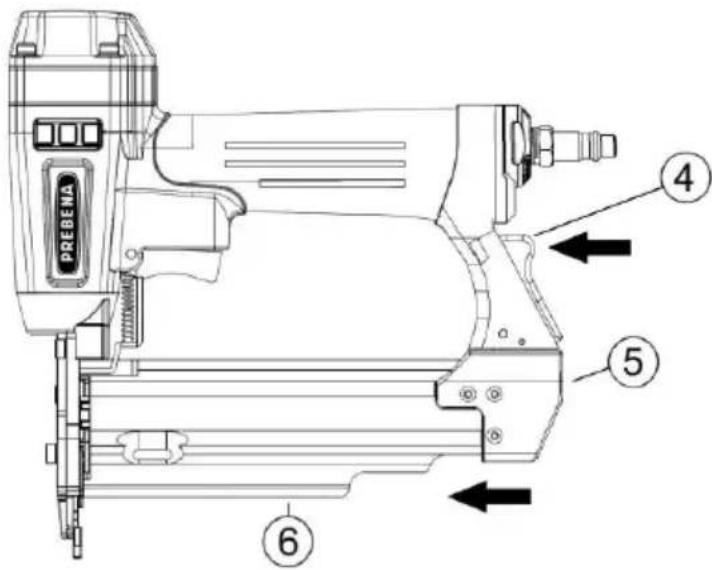

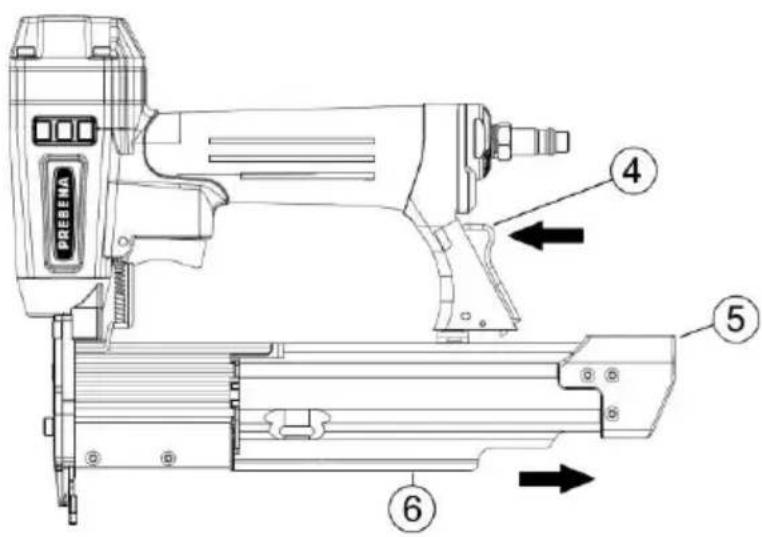

Ouverture du chargeur Pour ouvrir le chargeur (6), pressez le dispositif de verrouillage (4) vers l'avant, dans le sens de la flèche. Tirez le poussoir latéral de la fermeture (5) vers l'arrière.

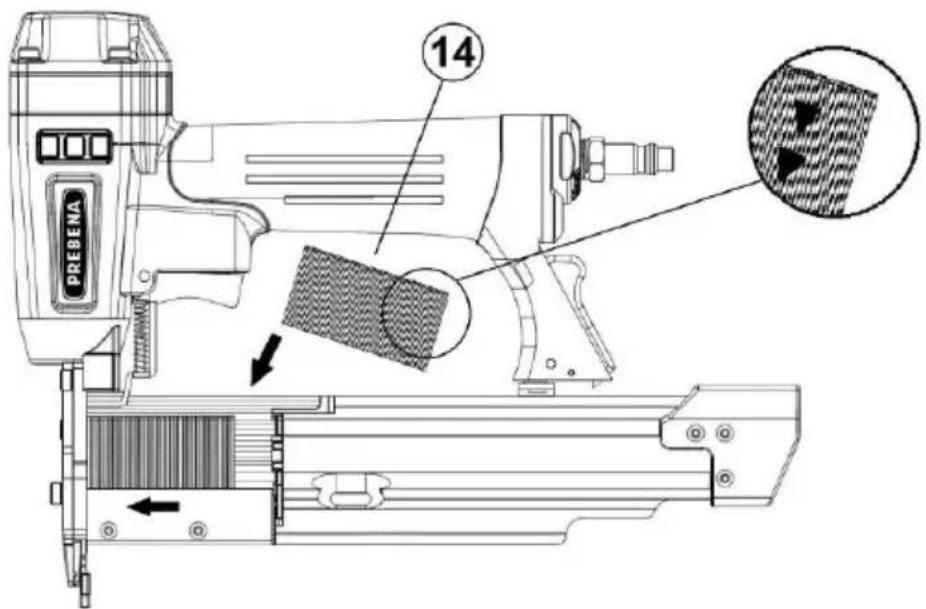

Insertion des éléments de fixation Pour introduire les éléments de fixation (14) dans le chargeur, inclinez l'outil de fixation sur le côté et placez les bandes avec la tête vers le haut (type : ALK) dans le chargeur. Veillez à ce que la pointe de la flèche imprimée (type : AL) sur l'élément de fixation soit orientée vers le bas. Poussez les éléments de fixation le plus loin possible vers la gauche dans l'entrée.Préparation de l'outil de fixation

Fermeture du chargeur Pour fermer le chargeur (6), pressez de nouveau le poussoir latéral du dispositif de verrouillage (5) vers l'avant. Veillez à ce que le poussoir latéral s'enclenche de manière audible dans le système d'arrêt (4). Si nécessaire, pousser le dispositif de verrouillage (4) vers l'avant. Le chargeur est fermé.Préparation de l'outil de fixation

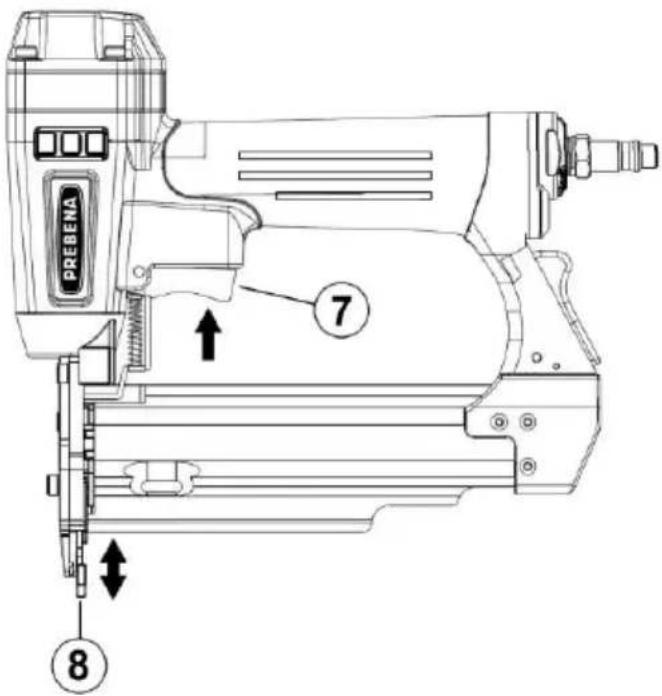

Contrôle de fonctionnement Procédez comme indiqué ci-dessous pour s'assurer du bon fonctionnement de l'outil de fixation : ATTENTION Conformez-vous aux consignes de sécurité du chapitre « Sécurité », page 7 et suiv. Placez le bec de l'outil de fixation sur un morceau de bois qui fait au moins 40 millimètres d'épaisseur. Déclenchez l'outil de fixation (voir le chapitre « Déclenchement de l'outil » page 24). Vérifiez les points suivants : - Chaque fois que l'outil se déclenche, un élément de fixation doit venir s'enfoncer dans le morceau de bois. - Pour ajuster la profondeur d'insertion, jouez sur la pression de service du compresseur (voir page 16). Répétez ces étapes si nécessaire. L'outil de fixation est alors opérationnel.Utilisation de l'outil de fixation

Utilisation de l'outil de fixation Réglage de la profondeur d'insertion par le biais de la pression de service Il est possible d'ajuster la profondeur d'insertion des éléments de fixation dans le matériau en jouant sur la pression de service. Plus la pression de service est élevée, plus la profondeur d'insertion est grande. Inversement, une pression de service moindre se traduit par une profondeur d'insertion réduite.

Réglez la pression de service de façon à obtenir la profondeur d'insertion qui convient. Ceci offre les avantages suivants : économie d'énergie (air comprimé), réduction du niveau sonore et réduction de l'usure de l'outil de fixation.

Pour régler la pression de service, procédez comme décrit ci- dessous : Placez l'outil de fixation avec le bec de l'outil vers le bas. Réglez la pression au niveau du régulateur du compresseur. Observez le manomètre du compresseur. Contrôle de la profondeur d'insertion Pressez le bec de l'outil sur un morceau de bois test qui présente les mêmes caractéristiques que celles du matériau final. Vérifiez le réglage en déclenchant l'outil sur la pièce test. Répétez ces étapes jusqu'à ce que la profondeur d'insertion soit réglée correctement.Utilisation de l'outil de fixation

Insertion d'un élément de fixation

AVERTISSEMENT Risque de blessures par électrocution. Assurez-vous qu'il n'y a pas de câble électrique avant d'utiliser l'outil.

AVERTISSEMENT La projection d'éclats lors de l'utilisation de l'outil peut provoquer des lésions au niveau des yeux ou d'autres blessures. Pendant le fonctionnement de la Slider, portez des lunettes de protection et des habits de protection adaptés, cela s'applique également aux personnes se trouvant dans la zone de danger. Conformez-vous aux directives en matière de sécurité au travail.

AVERTISSEMENT Le système auditif peut subir des lésions, car l'utilisation de l'outil peut être très bruyante. Portez une protection auditive adaptée, cela s'applique également aux personnes situées dans la zone de danger. Conformez-vous aux directives en matière de protection contre le bruit. Sélectionnez la pression de service la plus basse possible.Utilisation de l'outil de fixation

En cas de tentative d'insertion d'un élément de fixation dans une pièce trop dure ou dans un autre élément de fixation, il peut se produire un fort mouvement de recul. L'outil de fixation risque alors de déraper. La profondeur d'insertion de l'élément de fixation dans le matériau est fonction de la dureté et de l'épaisseur du morceau de bois, mais aussi de la pression de service. Vérifiez qu'il n'y ait personne de l'autre côté du morceau de bois. Testez ensuite le bon fonctionnement de l'outil avec une faible pression de service en procédant à un déclenchement. Réglez la pression de service en fonction de la résistance de l'essence de bois. La pression de service est correctement réglée dès lors que la profondeur d'insertion de l'élément est satisfaisante et que la pression est la plus basse possible. Déclenchement de l'outil de fixation Pour déclencher ponctuellement l'outil de fixation, procédez comme indiqué ci-dessous : Appuyez sur la sécurité anti-déclenchement (8) de l'outil de fixation perpendiculairement, max. dans un angle <30°, sur la pièce de bois. Pressez le déclencheur (7). Un élément de fixation s'enfonce dans le morceau de bois. Relâcher le déclencheur.

AVERTISSEMENT Risques de blessures en cas de glissement de la pointe, d'insertion trop profonde ou de recul de l'outil. N'utilisez l'outil de fixation que sur des pièces de bois. Vérifiez que la profondeur d'insertion n'est pas supérieure à l'épaisseur du morceau de bois. Lors du déclenchement, plaquez bien l'outil de fixation sur le bois Utilisez l'outil de fixation max. dans un angle <30 par rapport au niveau de fixation.Utilisation de l'outil de fixation

Retirez l'outil de fixation du morceau de bois. Répétez ces étapes pour insérer d'autres éléments de fixation.Après le fonctionnement

Après le fonctionnement Après le fonctionnement ou en cas d'interruptions de service de plus longue durée, effectuer les étapes décrites ci-après. Débranchement de l'alimentation en air comprimé Arrêtez le compresseur. Débranchez le raccord rapide du tuyau d'air comprimé de la poignée. Le raccord rapide est alors déverrouillé. Débranchez le tuyau d'air comprimé du raccord de l'outil de fixation. L'air comprimé contenu dans l'outil de fixation s'échappe de manière audible. Vidage du chargeur Ouvrez le chargeur comme indiqué page 19 et suiv. Retirez les éléments de fixation restants. Vérifiez qu'il ne reste pas d'élément de fixation isolé dans le chargeur et le conduit d'éjection. Fermez le chargeur comme indiqué page 20 et suiv.Transport et stockage de l'outil de fixation

Transport et stockage de l'outil de fixation Emballage Emballez l'outil de fixation avant de le stocker ou de le transporter sur les trajets suivants : Trajets d'une longueur supérieure à 10 m Trajets sur un sol instable Trajets qui nécessitent une posture inhabituelle. Dans ce but, procédez aux étapes préparatrices suivantes : Débranchez l'outil de fixation de l'arrivée d'air comprimé. Laissez la pression s'évacuer totalement de l'outil de fixation. Videz le chargeur. Le cas échéant, nettoyez les raccordements d'air comprimé pour éliminer d'éventuels corps étrangers et encrassements. Placez l'outil de fixation dans le carton. Fermez le carton. Transport Les modalités de transport varient selon que le trajet de transport de l'outil de fixation est long ou court. Transport sur de courts trajets Les courts trajets sont ceux qui ne sont dépassent pas 10 mètres.Transport et stockage de l'outil de fixation

AVERTISSEMENT Tout déclenchement intempestif peut provoquer des blessures graves ou mêmes mortelles. Débranchez toujours l'outil de fixation de l'arrivée d'air comprimé avant de le transporter. Avant de le passer à d'autres personnes, débranchez l'outil de fixation de l'arrivée d'air comprimé. Portez systématiquement l'outil de fixation par la poignée. Faites attention à ne pas toucher le déclencheur lors du transport. Débranchez l'outil de fixation de l'alimentation pneumatique. ATTENTION Tout choc ou impact risque d'endommager l'outil de fixation. Ne faites pas tomber l'outil de fixation. Faites attention à préserver l'outil de fixation des chocs contre les obstacles. Portez l'outil de fixation par la poignée, avec le bec de l'outil orienté vers le sol. Rebranchez l'alimentation pneumatique une fois parvenu à la nouvelle zone de travail. Transport sur de longs trajets Les trajets qui sont considérés comme de « longs » sont ceux qui présentent les caractéristiques suivantes : trajets d'une longueur supérieure à 10 m, trajets sur un sol instable et trajets qui nécessitent une posture inhabituelle. Pour transporter l'outil de fixation sur de longs trajets, procédez comme indiqué ci-dessous : Placez l'outil de fixation dans le carton fourni. Portez le carton à deux mains jusqu'à l'endroit souhaité. Gardez le carton à l'horizontale avec l'ouverture vers le haut.Transport et stockage de l'outil de fixation

Stockage Lubrifiez légèrement toutes les pièces métalliques de l'outil de fixation avec de l'huile spéciale cloueurs PREBENA. Placez l'outil de fixation dans le carton. Stockez l'outil de fixation à température ambiante, dans un endroit sec et non poussiéreux.Entretien de l'outil de fixation

Entretien de l'outil de fixation Seules des personnes possédant les connaissances, les aptitudes et l'expérience nécessaires ont le droit d'effectuer des travaux d'entretien sur l'outil de fixation. Tous les travaux qui ne sont pas décrits ici, ne doivent être effectués que par le service après-vente du fabricant ou chez le fabricant.

AVERTISSEMENT Tout déclenchement intempestif de l'outil au moment de vider le chargeur peut provoquer des blessures graves ou mêmes mortelles. Débranchez l'outil de fixation de l'arrivée d'air comprimé pour le nettoyer. Videz le chargeur Nettoyage du carter et des surfaces extérieures ATTENTION Risque de dommages au niveau de l'outil de fixation ou des accessoires en cas d'utilisation d'un détergent inadapté. Pour le nettoyage, utiliser uniquement un chiffon sec, légèrement humidifié ou humecté d'eau savonneuse douce. Salissures légères Essuyez le carter de l'outil de fixation avec un chiffon sec. Lubrifiez légèrement toutes les pièces métalliques de l'outil de fixation avec de l'huile spéciale cloueurs PREBENA. Salissures tenaces Essuyez le carter de l'outil de fixation avec un chiffon légèrement humecté d'eau savonneuse douce. Nettoyez ensuite le carter avec un chiffon légèrement humidifié à l'eau du robinet. Frottez avec un chiffon sec et doux. Lubrifiez légèrement toutes les pièces métalliques de l'outil de fixation avec de l'huile spéciale cloueurs PREBENA.Entretien de l'outil de fixation

Lubrification de l'outil de fixation ATTENTION Une lubrification insuffisante ou l'utilisation d'un lubrifiant inadapté risque d'endommager l'outil de fixation. L'outil de fixation possède la PREBENA OPTIWEAR TECHNOLOGY. Elle ne requiert qu'une quantité minime de lubrifiant. N'utilisez que de l'huile spéciale cloueurs PREBENA.

Si la conduite d'air menant à l'outil fait plus de 10 m de long et qu'il n'y a pas de lubrificateur, une lubrification suffisante ne peut être garantie. Dans ce cas, avant le début de l'utilisation, remplissez chaque jour deux à cinq gouttes d'huile spéciale cloueurs PREBENA directement dans le raccord de la source d'air comprimé.Erreurs

AVERTISSEMENT L'utilisation d'un outil de fixation endommagé ou présentant des dysfonctionnements peut provoquer des blessures graves ou mortelles. En cas de dysfonctionnement, débranchez immédiatement l'outil de fixation de l'alimentation pneumatique. Videz le chargeur. Corrigez le dysfonctionnement avant de réutiliser l'outil de fixation.

ATTENTION L'outil de fixation risque de subir des dommages en cas de réparation effectuée par des personnes non autorisées. Veillez à ce que les réparations de l'outil de fixation soient effectuées exclusivement par le fabricant. En présence de dysfonctionnements qui ne peuvent être rectifiés par le biais des mesures correctives du tableau de dépannage, il faut impérativement contacter le service après-vente PREBENA. Ne tentez pas de réparer vous-même l'outil de fixation. Assurez-vous que le service après-vente PREBENA a bien corrigé tous les dysfonctionnements de l'outil de fixation.Erreurs

Tableau de dépannage L'aperçu suivant vous montre les erreurs possibles et les mesures requises. Symptômes Causes éventuelles Remèdes L'outil de fixation présente une fuite d'air. Les vis de fixation sont desserrées. Serrer les vis de fixation. Un joint est défectueux. Informez le service après-vente (voir page 39). Les éléments de fixation ne s'enfoncent pas complètement. La pression de service est insuffisante. Augmentez la pression de service. La pointe d'éjection de l'outil de fixation est usée. Informez le service après-vente (voir page 39). Le déclenchement ne fonctionne pas. La pression de service est insuffisante. Augmentez la pression de service du système pneumatique jusqu'au seuil maximal admissible (voir page 16). Effectuez ensuite plusieurs déclenchements. Les pièces mobiles sont bloquées par le lubrifiant après une période de non- utilisation prolongée. Nettoyez l'outil de fixation et le lubrifier. Réglez la pression de service au maximum. Effectuez ensuite plusieurs déclenchements. Une fois que l'outil s'est déclenché, réglez la pression de service qui convient. Dans le cas contraire, informez le service après-vente (voir page 39).Erreurs

Symptômes Causes éventuelles Remèdes L'outil se déclenche, mais aucun élément de fixation ne sort Le chargeur est encrassé. Nettoyez le chargeur. Les éléments de fixation placés dans le chargeur ne sont pas compatibles Videz le chargeur. Remplissez le chargeur d'éléments de fixation PREBENA (voir page 19). L'outil de fixation n'est pas suffisamment lubrifié. Versez de l'huile spéciale cloueurs PREBENA dans le raccord pneumatique. Effectuez plusieurs déclenchements. La pression de service est insuffisante. Augmentez la pression de service. Le piston d'éjection ne revient pas en place à l'issue de l'éjection. Informez le service après-vente (voir page 39). Le déclenchement ne s'effectue pas complètement. Informez le service après-vente (voir page 39). Le dispositif d'éjection est déformé. Informez le service après-vente (voir page 39).Commande d'accessoires

Commande d'accessoires Il est possible de se procurer des accessoires auprès du fabricant (voir page 39). Utilisez exclusivement des accessoires PREBENA d'origine ou des accessoires dûment homologués par PREBENA pour cet outil de fixation. Commande d’éléments de fixation Les outils de fixation ne sont compatibles qu'avec les éléments de fixation PREBENA qui figurent sur la plaque signalétique. Il existe des modèles spéciaux qui présentent d'autres longueurs que celles mentionnées sur la plaque signalétique et sont disponibles sur demande. Modèle Section de fil Longueur AL12 0,59 x 0,67 mm 11,90 mm AL15 0,59 x 0,67 mm 14,70 mm AL17 0,59 x 0,67 mm 17,90 mm AL20 0,59 x 0,67 mm 18,90 mm AL22 0,59 x 0,67 mm 21,70 mm AL25 0,59 x 0,67 mm 24,00 mm AL28 0,59 x 0,67 mm 27,90 mm AL30 0,59 x 0,67 mm 29,00 mm AL35 0,59 x 0,67 mm 30,00 mm

Commander d'autres accessoires Tous modèles N° d'art. Accessoires Z 200.10 Huile spéciale pour cloueur pneumatique, ½ litre Z 200.00 Lubrificateur par brouillard d'huile, complet Z 160.11 Tuyau spiralé 6 x 9 mm Z 180.00 Enrouleur de tuyau d'air comprimé, tuyau d'air comprimé de 30 m 8 x 12 mm Z 200.25 Kit de tuyaux 6 x 3 mm (10) Z 200.50 Réducteur de pression enfichable Z 150.15 Kit de tuyaux spiralés, 6,5 x 10 mm, 6 m, version sécurisée Z 150.16 Kit de tuyaux spiralés, 6,5 x 10 mm, 8 m, version sécuriséeMise au rebut de l'outil de fixation

Mise au rebut de l'outil de fixation

ATTENTION Nuisances environnementales en cas de mise au rebut non conforme. Nettoyez l'outil de fixation avant de le mettre au rebut (voir page 30). Conformez-vous aux directives applicables à la mise au rebut de l'huile.

Ne jetez jamais l'agrafeuse - dans son intégralité ou en partie - dans les ordures ménagères. Envoyer l'outil de fixation à PREBENA pour sa mise au rebut. PREBENA se chargera de mettre l'outil de fixation au rebut dans les règles de l'art. Les coordonnées figurent à la page 39.Caractéristiques techniques

Caractéristiques techniques 1GP-ALK35 Dimensions de l'outil de fixation (L x l x h) :

220 x 50 x 208 mm Poids de l'outil de fixation :

Dimensions du carton d'emballage (L x l x h) :

275 x 245 x 65 mm Poids du carton d'emballage avec son contenu : 1,34 kg Pression de service : 4 – 7 bars Consommation d'air : (pour une pression de service de 6 bars) env. 0.36 l par éjection Type de chargeur : Chargeur latéral Système de déclenchement : Déclenchement au coup par coup Élément de fixation : Agrafes PREBENA (voir plaque signalétique) Température d'utilisation : -5 °C bis + 45 °C Température de stockage/transport : Température ambiante Indice de vibration : < 2.5 m/s² Indices de bruit (selon DIN 12549: 1999): LWA,1s = < 70 dB LpA,1s = < 70 dBAdresse du fabricant

Garantie PREBENA offre pour l'appareil désigné 1 an de garantie à compter de la date d'achat conformément aux conditions de garantie suivantes. PREBENA garantit la réparation gratuite des dysfonctionnements dus à un défaut de matériel ou de fabrication. Des dysfonctionnements ou des dégâts résultant du maniement non conforme ne sont pas pris en considération dans le cadre de la garantie gratuite. Cet outil doit être utilisé exclusivement avec des éléments de fixation d'origine PREBENA, sous peine d'invalider la responsabilité du fabricant et par là même la garantie. La garantie s'étend également sur des pièces d'usure, telles que par exemple des joints toriques etc. La société PREBENA est libre de décider elle-même si elle répondra aux droits à la garantie en remplaçant la pièce défectueuse ou en livrant un appareil de rechange. D'autres prétentions sont exclues. Afin de pouvoir prétendre à la garantie, il faut joindre le bon de garantie dûment rempli et sur lequel figurent le cachet du commerçant et la date d'achat, ou bien encore un justificatif prouvant les données et indications conformes au bon de garantie. Expédition : l'appareil faisant l'objet de la réclamation doit être emballé minutieusement et sans risque de casser, et il doit être envoyé à PREBENA en étant suffisamment affranchi.
