INSTRUKCJA OBSŁUGI 1GP-ALK35 Prebena

Oryginalna instrukcja obsługi pneumatycznych przyrządów wbijających

Niniejsza instrukcja obsługi pomoże Państwu w

• zgodnej z przeznaczeniem,
• bezpiecznej i
• ekonomicznej
  eksploatacji wbijarki pneumatycznej:

- 1GP-ALK35

W niniejszej instrukcji gwoździarka pneumatyczna będzie nazywana dalej w skrócie wbijarką.

Wymagamy, aby każdy użytkownik wbijarki posiadał wiedzę w zakresie obsługi urządzeń pneumatycznych i stosowanych materiałów. Osoby bez takiej wiedzy muszą zostać poinstruowane przez doświadczonego użytkownika wbijarek pneumatycznych.

Instrukcja obsługi dotyczy następujących osób:

• osób obsługujących wbijarkę,
• osób zajmujących się czyszczeniem wbijarki oraz
• osób zajmujących się utylizacją wbijarki.

Każda z tych osób musi zaznajomić się i zrozumieć treść niniejszej instrukcji obsługi.

Instrukcja obsługi stanowi integralną część produktu. Należy ją przechowywać zawsze w pobliżu wbijarki. Instrukcję obsługi należy przekazać w przypadku sprzedaży wbijarki lub przekazania jej w inny sposób.

Spis treści

Wstęp 2

Spis treści 3

Style prezentacji 5

Ogólne style prezentacji 5

Oznaczanie ostrzeżeń dotyczących zagrożeń 5

Oznaczanie wskazówek dotyczących szkód materialnych i szkód środowiskowych 6

Bezpieczeństwo 7

Zastosowanie zgodne z przeznaczeniem 7

Zastosowanie niezgodne z przeznaczeniem....7

Zapobieganie ryzyku śmiertelnych obrażeń ciała 8

Unikanie zagrożenia wybuchu....8

Unikanie obrażeń ciała 9

Unikanie uszkodzeń wbijarki 9

Opis....10

Widok urządzenia 10

Zakres dostawy 11

Opis działania 11

Właściwości produktu 11

Osprzęt 11

Dane na tabliczce znamionowej....12

Przygotowanie wbijarki....13

Rozpakowanie wbijarki 13

Sprawdzenie stanu 13

Podłączanie wbijarki do doprowadzenia sprężonego powietrza ..... 14

Otwieranie magazynka....17

Wkładanie elementów złącznych 18

Zamykanie magazynka....19

Sprawdzanie działania....20

Obsługa wbijarki 21

Regulacja głębokości wbijania przy pomocy ciśnienia roboczego ..21

Sprawdzanie głębokości wbijania 21

Wbijanie elementów złącznych....22

Uruchamianie wbijarki....24

Po zakończeniu pracy 25

Odłączanie doprowadzenia sprężonego powietrza 25

Opróżnianie magazynka....25

Transport i przechowywanie wbijarki 26

Pakowanie 26

Transport 26

Transport na krótkich trasach 26

Transport na długich trasach 27

Przechowywanie 27

Konserwacja wbijarki 28

Czyszczenie obudowy i zewnętrznych powierzchni ......28

Lekkie zanieczyszczenia 28

Silne zanieczyszczenia.... 28

Smarowanie wbijarki....29

Usterki....30

Zestawienie usterek....31

Zamawianie osprzętu 33

Zamawianie elementów złącznych 33

Zamawianie innego osprzętu....34

Wszystkie typy 34

Utylizacja wbijarki 35

Dane techniczne 36

Adres producenta....37

Gwarancja....38

Indeks....39

Style prezentacji

Ogólne style prezentacji

Różne elementy instrukcji obsługi pokazywane są przy pomocy określonych stylów prezentacji. Można zatem z łatwością rozróżnić, czy chodzi o zwykły tekst,

• wyliczenia czy
  ▶ kroki wykonywanych
  czynności.

Porady zawierają dodatkowe informacje, takie jak na przykład szczególne okoliczności ekonomicznego użytkowania wbijarki.

Oznaczanie ostrzeżeń dotyczących zagrożeń

Wszystkie ostrzeżenia w instrukcji obsługi mają taki sam układ. Po lewej stronie znajduje się symbol, który opisuje rodzaj zagrożenia. Po prawej stronie znajduje się drugi symbol oraz słowo opisowe, które określa wagę zagrożenia. Poniżej przedstawiony jest opis zagrożenia oraz wskazówki jak można uniknąć tego zagrożenia.

Wskazówki ze słowem NIEBEZPIECZEŃSTWO ostrzegają przed zagrożeniami, które bezpośrednio prowadzą do poważnych lub śmiertelnych obrażeń ciała.

Wskazówki ze słowem OSTRZEŻENIE ostrzegają przed zagrożeniami, które mogą spowodować poważne lub śmiertelne obrażenia ciała.

Wskazówki ze słowem OSTROŻNIE ostrzegają przed zagrożeniami, które mogą spowodować lekkie lub średnie obrażenia ciała.

Oznaczanie wskazówek dotyczących szkód materialnych i szkód środowiskowych

UWAGA

Wskazówki te ostrzegają przed zagrożeniami, które prowadzą do szkód materialnych lub środowiskowych.

Bezpieczeństwo

Przed uruchomieniem należy przeczytać instrukcję obsługi.

Podczas obsługi wbijarki należy uwzględniać i przestrzegać wszystkich ostrzeżeń i wskazówek umieszczonych w niniejszej instrukcji obsługi i na wbijarce. Integralną część instrukcji obsługi stanowi dołączona lista części zamiennych.

Zastosowanie zgodne z przeznaczeniem

Wbijarka służy do mocowania folii, tapicerki, tkaniny, skóry, okładzin książek, materiałów papierowych i kartonowych na drewnie.

Zastosowanie wbijarki do innych materiałów dozwolone jest tylko po konsultacji z producentem. Zastosowanie zgodne z przeznaczeniem obejmuje także przestrzeganie lokalnie obowiązujących przepisów bezpieczeństwa i higieny pracy, przepisów ustawowych oraz norm.

Każde inne zastosowanie uznawane jest za niezgodne z przeznaczeniem i może prowadzić do szkód materialnych, a nawet obrażeń ciała.

Zastosowanie niezgodne z przeznaczeniem

W szczególności, za niezgodne z przeznaczeniem uznaje się użytkowanie

• przez osoby nieposiadające wiedzy na temat obsługi wbijarki i stosowanych materiałów,
• samowolnie przerobionej wbijarki,
• z innym wyposażeniem dodatkowym niż podane w instrukcji obsługi,
• ze źródłami sprężonego powietrza nieuwzględnionymi w instrukcji obsługi

Firma PREBENA WILFRIED BORNEMANN GMBH & CO.KG nie przyjmuje żadnej odpowiedzialności za szkody spowodowane przez zastosowanie niezgodne z przeznaczeniem.

Zapobieganie ryzyku śmiertelnych obrażeń ciała

• Należy zapewnić, aby podczas operacji uruchamiania i w każdym momencie, w którym wbijarka podłączona jest do zasilania powietrza, żadna część ciała nie znalazła się w pobliżu otworu wylotowego.
• Należy upewnić się, że elementy złączne nie będą wbijane w przewody pod napięciem.
• Nigdy nie wolno kierować wbijarki w stronę ludzi i zwierząt.
• Wbijarkę należy włączać tylko wtedy, gdy na elemencie roboczym zaciśnięta jest końcówka robocza.
• Każdorazowo przed przekazaniem wbijarki innej osobie należy odłączyć urządzenie od doprowadzenia sprężonego powietrza.
• Nie wolno pozwalać dzieciom bawić się folią opakowaniową, ponieważ powoduje to ryzyko uduszenia.

Unikanie zagrożenia wybuchu

• Wbijarki nie wolno stosować w obszarze zagrożonym wybuchem.
• Podczas obsługi wbijarki nie wolno używać tlenu ani innych łatwopalnych gazów i mieszanin gazów.
• Wbijarkę należy uruchamiać tylko przy użyciu odpowiednich układów sprężonego powietrza (patrz strona 14).
• Wbijarki należy używać tylko wtedy, gdy jest ona w idealnym stanie (patrz strona 13).

Unikanie obrażeń ciała

Podczas eksploatacji wbijarki należy stosować odpowiednie środki ochrony słuchu.

Podczas eksploatacji wbijarki należy stosować odpowiednie okulary ochronne.

• Wbijarkę należy przechowywać w miejscu niedostępnym dla dzieci i innych osób nieuprawnionych.
• Każdorazowo przed transportem, czyszczeniem, ładowaniem i opróżnianiem magazynka oraz po zakończeniu pracy należy odłączyć wbijarkę od doprowadzenia sprężonego powietrza.
• Podczas eksploatacji wbijarki użytkownik oraz osoby znajdujące się strefie niebezpiecznej oddziaływania urządzenia muszą korzystać ze środków ochrony osobistej.
• Wbijarkę należy trzymać w taki sposób, aby ewentualne odbicie nie spowodowało obrażeń ciała.
• Wbijarkę należy włączać tylko wtedy, gdy operator pewnie stoi w miejscu.
• Wbijarkę należy stosować przy zachowaniu maks. kąta <30° do obrabianej powierzchni.

Unikanie uszkodzeń wbijarki

• Nie wolno nigdy otwierać wbijarki. Naprawy należy zawsze zlecać wykwalifikowanym specjalistom.
• Wbijarki nie należy używać, jeżeli upadła lub jest uszkodzona. Przed ponownym użyciem urządzenie powinien sprawdzić wykwalifikowany specjalista.
• Nie podłączać wbijarki do doprowadzenia sprężonego powietrza, w którym przekroczone jest maksymalne ciśnienie robocze 7 bar.
• Montowaną na stałe wbijarkę należy mocować tylko w dobrze zabezpieczonym uchwycie. Wbijarka nie może się obracać ani przesuwać. Uchwyt nie może powodować uszkodzenia wbijarki i jej osprzętu.

Opis

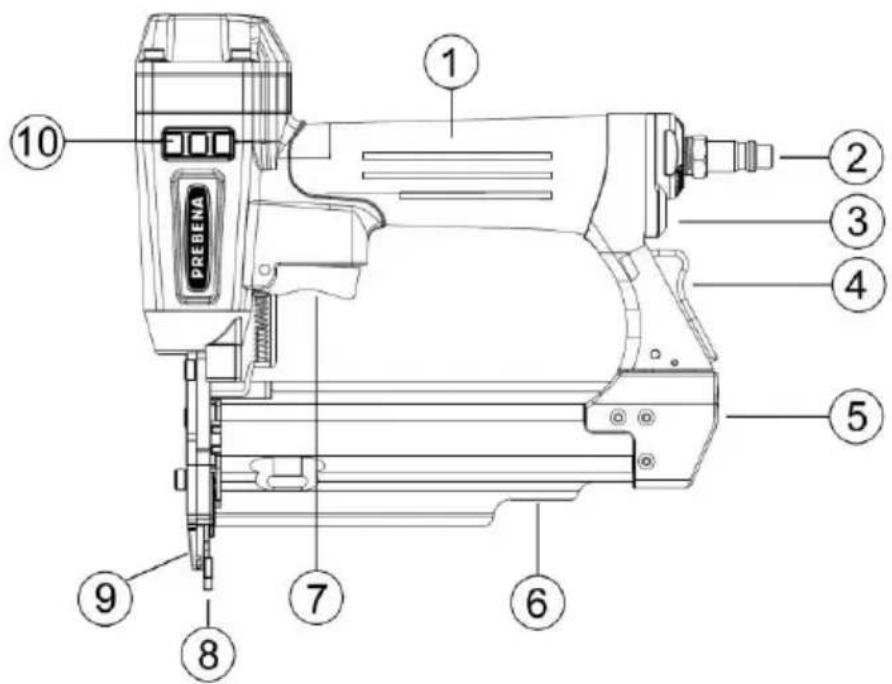

Widok urządzenia

PREBENA 1 2 3 4 5 6 7 8 9 10

Nr	Objaśnienia
1	Uchwyt
2	Podłączenie sprężonego powietrza, średnica nominalna 7,2
3	Odpowietrznik
4	Blokada dociskacza bocznego
5	Zamek dociskacza bocznego
6	Magazynek z dociskaczem bocznym
7	Dźwignia zwalniająca
8	Blokada zwolnienia z blokadą pustego strzału
9	Otwór wylotowy
10	Boczna osłona
-	Tabliczka znamionowa na magazynka (nie pokazany)

Zakres dostawy

• Wbijarka
• Opakowanie kartonowe
• Instrukcja obsługi
• Deklaracja zgodności

Opis działania

Wbijarka służy do pneumatycznego wbijania elementów złącznych PREBENA w materiały drewniane i tekstylia. Wbijarka wykorzystuje do pracy sprężone powietrze o minimalnej klasie jakości 4 zgodnie z normą DIN ISO 8573-1. Jako źródło sprężonego powietrza wykorzystywane są sprężarki PREBENA lub technologia butli ze sprężonym powietrzem PREBENA PKT. Są one dostępne w asortymencie osprzętu dodatkowego u producenta (patrz strona 33).

Właściwości produktu

Wbijarki mają następujące wspólne elementy wyposażenia:

• Tłumik
• Pojedynczy strzał
• Blokada pustego strzału
• Blokada zwolnienia
  • Ergonomiczna konstrukcja uchwytu
• Boczna pokrywa

Osprzęt

• Sprężarki do wytwarzania sprężonego powietrza (patrz strona producenta 37)
• Technika butli ze sprężonym powietrzem PKT do wytwarzania sprężonego powietrza (patrz strona producenta 37)

• Elementy złączne (patrz widok na stronie 33)

• PREBENA specjalny olej do gwoździarki Z 200.10

• Olejarka do rozpylania Z 200.00
• Zestaw z wężem 9 mm Z 200.20
• Wąż spiralny Z 160.12
• Bęben z wężem Z 180.00

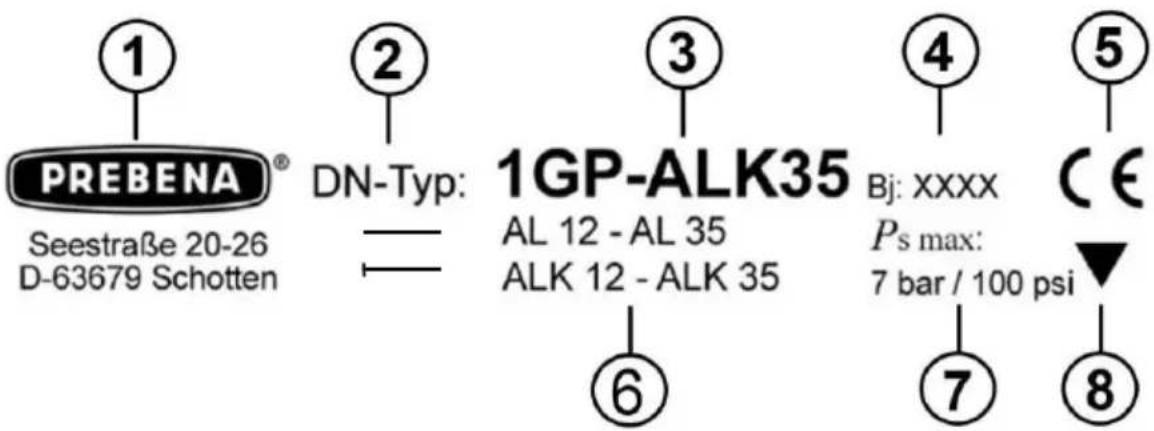

Dane na tabliczce znamionowej

Tabliczka znamionowa przymocowana jest na górnej części magazynka. Zawiera ona następujące dane:

PREBENA® Seestraße 20-26 D-63679 Schotten ① ② DN-Typ: — ③ 1GP-ALK35 AL 12 - AL 35 ALK 12 - ALK 35 ④ Bj: XXXX Ps max: 7 bar / 100 psi ⑤ CE ⑥ ⑦ ⑧

Nr	Objaśnienia
1	Nazwa firmy i pełny adres producenta
2	Opis urządzenia - DN = Wbijarka pneumatyczna do wbijania elementów złącznych
3	Opis typu
4	Rok produkcji
5	Znak CE (potwierdzający, że produkt spełnia normy wymienione w deklaracji zgodności)
6	Opis typu stosowanych elementów złącznych
7	Maksymalne dopuszczalne ciśnienie robocze
8	Symbol blokady zwolnienia

Oprócz tabliczki znamionowej na produkcie znajduje się także inny piktogram. Ma on następujące znaczenie:

Naklejka

Znaczenie

Produkt przeszedł dobrowolny, przeprowadzony przez TÜV SÜD test pod kątem spełnienia zasadniczych wymagań.

Przygotowanie wbijarki

Rozpakowanie wbijarki

▶ Wyjąć wbijarkę z opakowania.
Usunąć wszystkie materiały opakowaniowe, takie jak folia, materiały wypełniające i opakowanie kartonowe.

OSTRZEŻENIE

Niebezpieczeństwo uduszenia w przypadku zabawy dzieci folią opakowaniową.

▶ Nie wolno pozwalać dzieciom bawić się folią opakowaniową.
▶ Materiały opakowaniowe należy przechowywać w miejscu niedostępnym dla dzieci.

▶ Materiały opakowaniowe należy przechować do późniejszego wykorzystania.
▶ Należy zachować opakowanie do transportu wbijarki.

Transport wbijarki dozwolony jest tylko w opakowaniu.

Sprawdzenie stanu

OSTRZEŻENIE

Ryzyko obrażeń ciała podczas obsługi uszkodzonej wbijarki lub nieprawidłowo zamocowanego osprzętu.

▶ Przed każdym użyciem należy sprawdzić stan wbijarki.
▶ Upewnić się, czy wbijarka znajduje się w nienagannym stanie.

▶ W szczególności należy sprawdzić następujące punkty:

• Wąż nie może być uszkodzony.
• Wszystkie części wbijarki i osprzęt muszą być dobrze zamocowane.
• Zabezpieczenia nie powinny być zablokowane i ich działanie nie może być ograniczone w inny sposób.
• Żadne części wbijarki ani osprzętu nie powinny mieć zewnętrznych uszkodzeń, takich jak zarysowania czy wgniecenia.

Zarysowania na lakierze obudowy i magazynka nie są uszkodzeniami.

▶ Uszkodzonego wbijarki nie wolno podłączać do doprowadzenia sprężonego powietrza.
Przed uruchomieniem uszkodzona wbijarka powinna zostać naprawiona przez specjalistę.

Podłączanie wbijarki do doprowadzenia sprężonego powietrza

Wbijarkę można podłączać do sprężarki lub układu sprężonego powietrza.

Obsługa ze sprężarką lub układem sprężonego powietrza dozwolona jest tylko w następujących warunkach:

• Ciśnienie robocze sprężarki lub układu sprężonego powietrza powinno wynosić maksymalnie do 10% powyżej maksymalnego roboczego ciśnienia wbijarki. Dane dotyczące ciśnienia roboczego wbijarki znajdują się w rozdziale na stronie 14.
• W przypadku układu sprężonego powietrza z wyższym ciśnieniem w przewodzie sprężonego powietrza należy zamontować zawór ciśnieniowy (regulator ciśnienia) z zainstalowanym w dalszej części zaworem ograniczającym ciśnienie.
• Sprężone powietrze musi być przefiltrowane, suche i naoliwione przy użyciu specjalnego oleju do gwoździarek PREBENA.

• Na wyjściu przewodu sprężonego powietrza do wbijarki po stronie elementu połączeniowego musi być zamontowany przyrząd do przygotowania sprężonego powietrza. Powinien on zawierać

• filtr,

• separator wody oraz
• olejarkę.

- Jeżeli olejarka nie jest montowana, to długość przewodu powietrza do wbijarki powinna wynosić maksymalnie 10 m. W przeciwnym razie każdego dnia przed uruchomieniem należy dodać od trzech do pięciu kropli specjalnego oleju do gwoździarek PREBENA bezpośrednio do wlotu powietrza wbijarki.

- Układ sprężonego powietrza musi również utrzymywać ciśnienie robocze na wymaganym poziomie.

- Wewnętrzna średnica przewodu powietrza musi wynosić co najmniej 6 mm.

- Podłączenie do wbijarki musi być wyposażone w szybkozłączkę o średnicy nominalnej 7,2 i mieć średnicę wewnętrzną co najmniej 6,5 mm.

OSTROŻNIE

Wykorzystywanie układów sprężonego powietrza, które nie spełniają powyższych warunków, może prowadzić do uszkodzenia wbijarki.

▶ Wbijarkę należy uruchamiać tylko przy użyciu odpowiednich układów sprężonego powietrza.
▶ Wbijarki należy używać tylko wtedy, gdy jest ona w idealnym stanie.

▶ Sprawdzić stan wbijarki (patrz strona 13).
Sprawdzić, czy na podłączeniu węża sprężonego powietrza nie ma ciał obcych i zanieczyszczeń, i w razie potrzeby oczyścić je.
Ustawić ciśnienie robocze na regulatorze ciśnienia sprężarki na wartość 4,0 – 7,0 bar.

OSTRZEŻENIE

Przypadkowe poluzowanie połączenia na doprowadzeniu sprężonego powietrza może doprowadzić do ciężkich lub śmiertelnych obrażeń ciała.

▶ Nie wolno kierować wbijarki w stronę ludzi i zwierząt.
▶ Przed podłączeniem opróżnić magazynek.

OSTROŻNIE

Uszkodzone węże mogą pęknąć i spowodować obrażenia ciała.

Przed podłączeniem sprawdzić, czy układ sprężonego powietrza i wbijarka nie są uszkodzone.
▶ Wbijarkę należy podłączać tylko do działającego układu sprężonego powietrza.

UWAGA

Uszkodzone węże mogą pęknąć i spowodować szkody materialne w wyniku uwolnienia sprężonego powietrza.

Przed podłączeniem sprawdzić, czy układ sprężonego powietrza i wbijarka nie są uszkodzone.
▶ Wbijarkę należy podłączać tylko do działającego układu sprężonego powietrza.

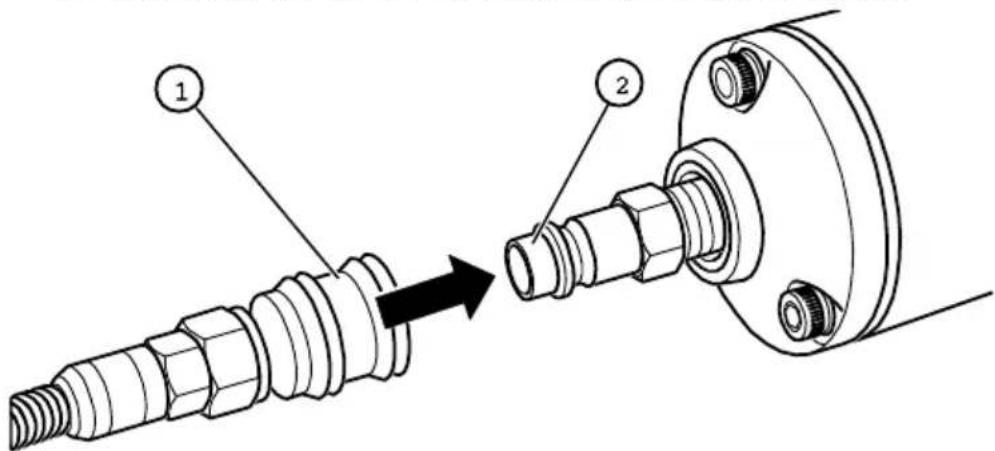

▶ Wsunąć szybkozłączkę (1) węża sprężonego powietrza do podłączenia (2) aż do słyszalnego jej zablokowania.

- Sprawdzić ciśnienie robocze na ciśnieniomierzu sprężarki. Maksymalne dopuszczalne ciśnienie robocze wbijarki wynosi 7,0 bar.

OSTRZEŻENIE

Niebezpieczeństwo wybuchu w przypadku przekroczenia maksymalnego ciśnienia roboczego.

▶ W takim przypadku należy natychmiast odłączyć wąż sprężonego powietrza od wbijarki.

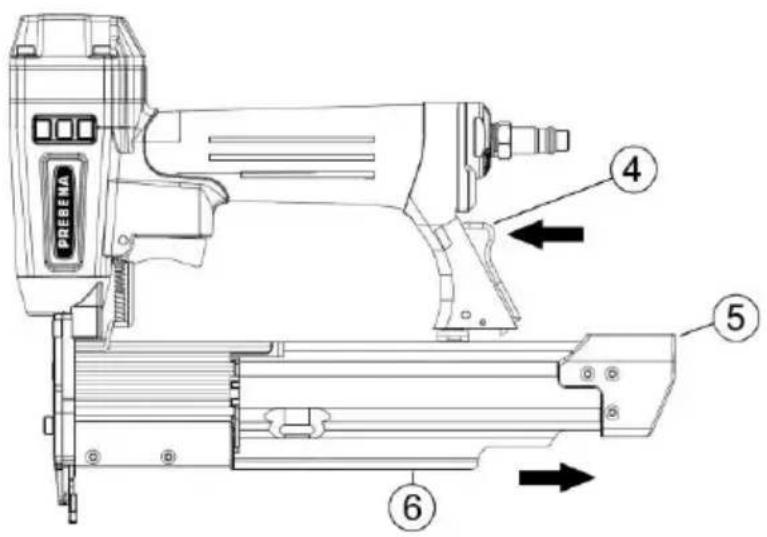

Otwieranie magazynka

▶ Aby otworzyć magazynek (6), należy nacisnąć blokadę (4) w kierunku strzałki do przodu.
▶ Pociągnąć dociskacz boczny przy zamku (5) do tyłu.

PRESENA ④ ⑤ ⑥

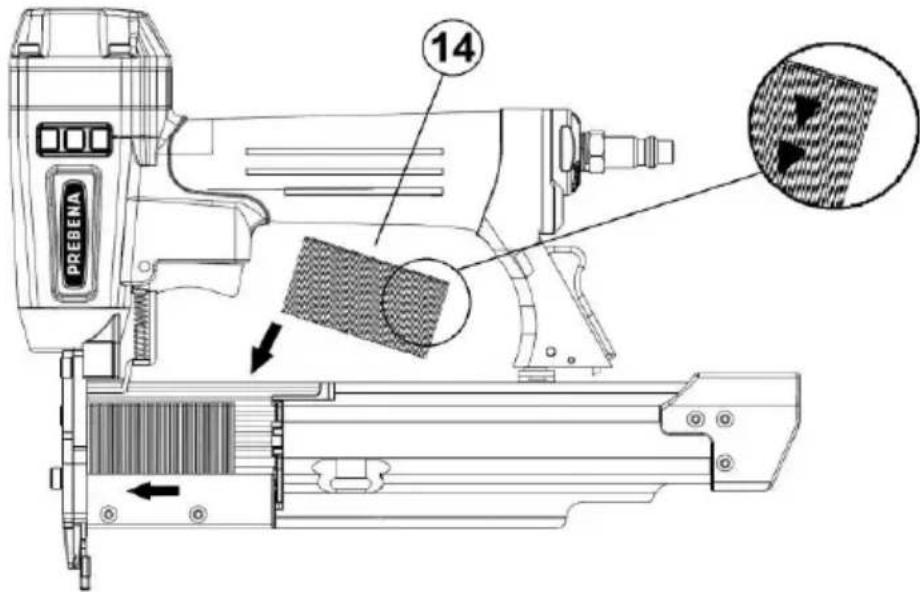

Wkładanie elementów złącznych

▶ Aby włożyć elementy złączne (14) do magazynka, należy przechylić wbijarkę w bok i włożyć paski łbami do góry (typ: ALK) do magazynka.
Zwrócić uwagę na to, aby nadrukowany wierzchołek strzałki (typ: AL) na materiale złącznym wskazywał w dół.
▶ Wsunąć elementy złączne we wlot jak najdalej w lewą stronę.

14 DREBENA

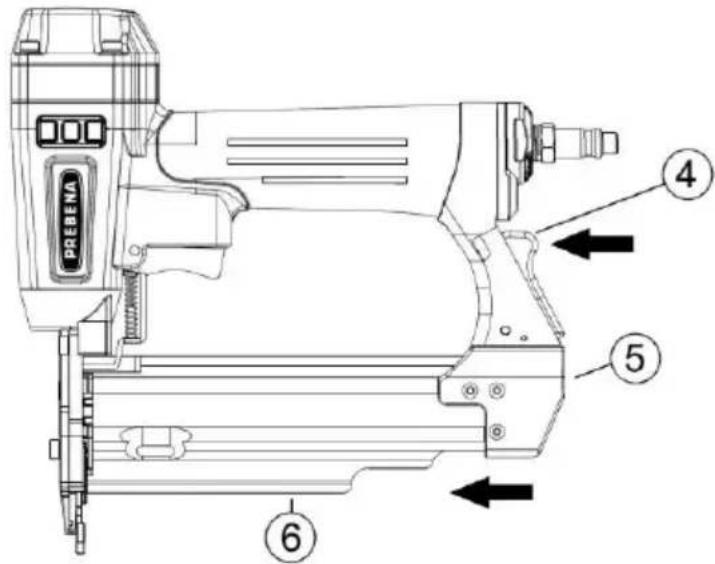

Zamykanie magazynka

▶ Aby zamknąć magazynek (6), należy przesunąć dociskacz boczny przy zamku (5) do przodu.
▶ Proszę zwrócić uwagę, aby dociskacz boczny został w sposób słyszalny zablokowany w blokadzie (4).
▶ W razie potrzeby docisnąć blokadę (4) do przodu.

PBEENA ④ ⑤ ⑥

Magazynek jest zamknięty.

Sprawdzanie działania

Aby zapewnić działanie wbijarki, należy postępować w następujący sposób:

UWAGA

Należy uwzględnić ostrzeżenia w rozdziale „Bezpieczeństwo“ na stronie 7.

Ustawić końcówkę roboczą wbijarki na drewnianym przedmiocie o grubości co najmniej 40 milimetrów.
▶ Uruchomić wbijarkę (patrz rozdział „Uruchamianie urządzenia“ na stronie 24).
▶ Sprawdzić następujące właściwości:

- Przy każdym uruchomieniu jeden element złączny musi wbić się w drewniany przedmiot.

- Aby uzyskać żądaną głębokość wbijania, należy zmienić ciśnienie robocze sprężarki (patrz strona 15).

▶ W razie potrzeby powtórzyć te czynności.

Wbijarka jest teraz gotowa do pracy.

Obsługa wbijarki

Regulacja głębokości wbijania przy pomocy ciśnienia roboczego

Głębokość wbijania elementu złącznego w materiał można dostosować poprzez regulację ciśnienia roboczego. Przy wyższym ciśnieniu roboczym element złączny będzie wbijany głębiej, przy niższym ciśnieniu roboczym głębokość będzie mniejsza.

Wyregulować ciśnienie robocze w taki sposób, aby uzyskać żądaną głębokość wbijania. Ma to następujące korzyści:

• oszczędność energii (sprężone powietrze),
• zmniejszenie poziomu hałasu oraz
• ograniczenie zużycia wbijarki.

Aby wyregulować ciśnienie robocze, należy postępować w następujący sposób:

Zatrzymać wbijarkę, tak aby końcówka robocza skierowana była ku dołowi.
▶ Ustawić ciśnienie na zaworze ciśnieniowym sprężarki.
▶ Obserwować ciśnieniomierz sprężarki.

Sprawdzanie głębokości wbijania

▶ Docisnąć końcówkę roboczą na próbnym elemencie roboczym z drewna o takich samych właściwościach jak przetwarzany materiał.
▶ Sprawdzić ustawienie poprzez zwykłe uruchomienie urządzenia na próbnym materiale.
▶ Powtarzać te czynności do czasu uzyskania żądanej głębokości wbijania.

Wbijanie elementów złącznych

OSTRZEŻENIE

Niebezpieczeństwo obrażeń ciała w wyniku porażenia prądem.

Przed uruchomieniem upewnić się, czy element złączny nie zostanie wbity w przewód pod napięciem.

OSTRZEŻENIE

Podczas pracy może dojść do uszkodzenia oczu lub innych obrażeń ciała spowodowanych przez odpryskujące drzazgi.

Podczas pracy użytkownik oraz osoby znajdujące się strefie niebezpiecznej oddziaływania urządzenia muszą nosić odpowiednie okulary ochronne i odpowiednią odzież ochronną.
▶ Należy przestrzegać obowiązujących przepisów bezpieczeństwa i higieny pracy.

OSTRZEŻENIE

W wyniku dużego hałasu podczas pracy może nastąpić uszkodzenie słuchu.

▶ Użytkownik oraz osoby znajdujące się strefie niebezpiecznej oddziaływania urządzenia powinny nosić odpowiednie środki ochrony słuchu.
▶ Należy przestrzegać obowiązujących przepisów dotyczących ochrony przed hałasem.
▶ Należy wybierać najmniejsze możliwe ciśnienie robocze.

OSTRZEŻENIE

Ryzyko obrażeń ciała spowodowane przez gwóżdź, który się ześlizgnął lub wbił zbyt głęboko, albo w wyniku odrzutu.

▶ Wbijarki należy używać tylko do przedmiotów drewnianych.
▶ Należy dopilnować, aby głębokość wbijania nie była większa niż grubość drewnianego przedmiotu.
▶ Przy uruchamianiu docisnąć wbijarkę do drewna
▶ Wbijarkę należy stosować przy zachowaniu maks. kąta <30° do obrabianej powierzchni.

W momencie, gdy element złączny wbijany jest w zbyt twardy element roboczy lub w inny element złączny, następuje silny odrzut. Może to spowodować ześlizgnięcie wbijarki.

Głębokość wbijania elementu złącznego zależy od twardości i grubości drewnianego przedmiotu oraz ustawionego ciśnienia roboczego.

Upewnić się, że za drewnianym przedmiotem nie ma żadnych osób.
▶ Następnie sprawdzić działanie wbijarki przy niewielkim ciśnieniu roboczym poprzez jednokrotne uruchomienie.
Ustawić ciśnienie robocze odpowiednio do wytrzymałości stosowanego drewna.

Prawidłowe ciśnienie robocze ustawione jest wtedy, gdy żądana głębokość wbijania elementów złącznych uzyskiwana jest przy najmniejszym możliwym ciśnieniu.

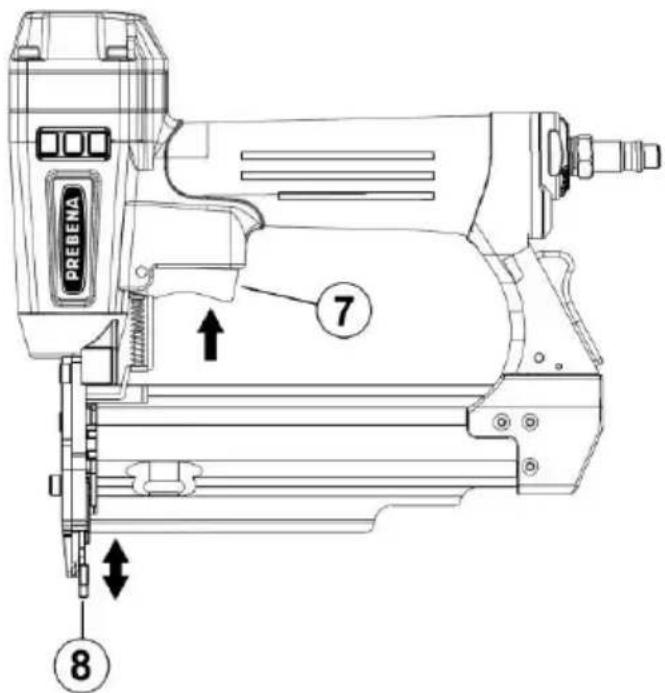

Uruchamianie wbijarki

Aby uruchomić wbijarkę, należy postępować w następujący sposób:

Przyłożyć blokadę zwolnienia (8) na wbijarce prostopadle, maks. pod kątem <30° do elementu drewnianego.
▶ Nacisnąć przycisk zwalniający (7).

Element złączny zostanie wbity w drewniany przedmiot.

Zwolnić przycisk.
▶ Odsunąć wbijarkę od drewnianego przedmiotu.
▶ Aby wbić kolejne elementy złączne, powtórzyć te czynności.

PREENA 7 8

Po zakończeniu pracy

Po zakończeniu pracy lub w przypadku dłuższych przerw w pracy należy wykonać czynności opisane poniżej.

Odłączanie doprowadzenia sprężonego powietrza

▶ Wyłączyć sprężarkę.
▶ Odczepić szybkozłączkę węża sprężonego powietrza od uchwytu. Szybkozłączka jest teraz odblokowana.
▶ Odczepić wąż sprężonego powietrza od połączenia na wbijarce. Można usłyszeć, jak sprężone powietrze uchodzi z wbijarki.

Opróżnianie magazynka

▶ Otworzyć magazynek, zgodnie z opisem na stronie 17.
▶ Wyjąć pozostałe elementy złączne.
Upewnić się, czy w magazynka i w kanale wystrzałowym nie ma żadnych elementów złącznych.
Zamknąć magazynek zgodnie z opisem na stronie 19.

Transport i przechowywanie wbijarki

Pakowanie

Zapakować wbijarkę przed planowanym przechowywaniem lub transportem na następujących trasach:

• trasy dłuższe niż 10 m,
• trasy prowadzące po niepewnym podłożu,
• trasy pokonywane w nietypowej pozycji ciała.

Należy wykonać następujące czynności przygotowawcze:

▶ Odłączyć wbijarkę od doprowadzenia sprężonego powietrza.
▶ Odczekać, aż ciśnienie całkowicie ujdzie z wbijarki.
▶ Opróżnić magazynek.
▶ W razie konieczności oczyścić połączenia sprężonego powietrza z ciał obcych i zanieczyszczeń.
▶ Włożyć wbijarkę do kartonu.
▶ Zamknąć karton.

Transport

Sposób transportu może być różny zależnie od tego, czy wbijarka ma być transportowana na krótkich czy długich trasach.

Transport na krótkich trasach

Krótkie trasy to trasy o długości maksymalnie 10 metrów.

OSTRZEŻENIE

Przypadkowe uruchomienie może doprowadzić do poważnych lub śmiertelnych obrażeń ciała.

Przy każdym transporcie wbijarkę należy odłączyć od doprowadzenia sprężonego powietrza.
▶ Każdorazowo przed przekazaniem wbijarki innej osobie należy odłączyć urządzenie od doprowadzenia sprężonego powietrza.
▶ Wbijarkę należy przenosić tylko przy użyciu uchwytu.
Podczas transportu nie należy dotykać przycisku zwalniającego.

▶ Odłączyć wbijarkę od doprowadzenia sprężonego powietrza.

UWAGA

Wstrząsy i uderzenia mogą doprowadzić do uszkodzenia wbijarki.

▶ Nie należy dopuścić do tego, aby wbijarka upadła.
▶ Chronić wbijarkę przed uderzeniami o przeszkody.

▶ Wbijarkę należy przenosić za uchwyt z końcówką roboczą skierowaną ku ziemi.
Doprowadzenie sprężonego powietrza należy ponownie podłączyć dopiero w nowym miejscu.

Transport na długich trasach

Następujące odległości uznawane są za „długie trasy“ przy transporcie wbijarki:

• trasy dłuższe niż 10 m,
• trasy prowadzące po niepewnym podłożu oraz
• trasy pokonywane w nietypowej pozycji ciała.

Aby przetransportować wbijarkę na długich trasach, należy postępować w następujący sposób:

Zapakować wbijarkę w dostarczony karton.
Przenieść karton w żądane miejsce, używając obu uchwytów.
- Karton należy ustawiać tylko poziomo, z pokrywą skierowaną do góry.

Przechowywanie

▶ Nasmarować wszystkie metalowe części wbijarki cienką warstwą specjalnego oleju do gwoździarek PREBENA.
▶ Zapakować wbijarkę w karton.
▶ Wbijarkę należy przechowywać w temperaturze pokojowej, w miejscu suchym i zabezpieczonym przed kurzem.

Konserwacja wbijarki

Wbijarka powinna być konserwowana tylko przez osoby, które posiadają niezbędną wiedzę, umiejętności i doświadczenie.

Wszystkie prace nieopisane tutaj powinny być wykonywane tylko przez serwis producenta lub przez producenta.

OSTRZEŻENIE

Przypadkowe uruchomienie podczas opróżniania magazynka może doprowadzić do ciężkich lub śmiertelnych obrażeń ciała.

▶ Przed czyszczeniem należy odłączyć wbijarkę od doprowadzenia sprężonego powietrza.

▶ Opróżnić magazynek

Czyszczenie obudowy i zewnętrznych powierzchni

UWAGA

Stosowanie nieodpowiednich środków do czyszczenia może spowodować uszkodzenie wbijarki lub osprzętu.

Do czyszczenia należy używać tylko suchej szmatki, szmatki lekko zwilżonej w wodzie lub w łagodnym roztworze mydlanym.

Lekkie zanieczyszczenia

Przetrzeć obudowę wbijarki suchą szmatką.
▶ Nasmarować wszystkie metalowe części wbijarki cienką warstwą specjalnego oleju do gwoździarek PREBENA.

Silne zanieczyszczenia

Przetrzeć obudowę wbijarki szmatką zwilżoną w łagodnym roztworze mydlanym.
▶ Na koniec przetrzeć obudowę szmatką lekko zwilżoną wodą z kranu.
▶ Wytrzeć miękką, suchą szmatką.
▶ Nasmarować wszystkie metalowe części wbijarki cienką warstwą specjalnego oleju do gwoździarek PREBENA.

Smarowanie wbijarki

UWAGA

Niewystarczające smarowanie lub zastosowanie nieodpowiedniego środka do smarowania może spowodować uszkodzenie wbijarki.

Wbijarka jest wyposażona w technologię PREBENA OPTIWEAR TECHNOLOGY. Wymaga ona jedynie małych ilości smaru.

▶ Należy używać tylko specjalnego oleju do gwoździarek PREBENA.

Jeżeli nie została zamontowana olejarka i długość przewodu powietrza do wbijarki jest większa niż 10 m, wówczas nie jest zagwarantowane wystarczające smarowanie.

W takim przypadku raz w tygodniu, przed rozpoczęciem pracy dodać dwie do pięciu kropli specjalnego oleju do gwoździarek PREBENA bezpośrednio do przyłącza do źródła sprężonego powietrza.

Usterki

OSTRZEŻENIE

Podczas stosowania uszkodzonej lub wadliwej wbijarki może dojść do poważnych lub śmiertelnych obrażeń ciała.

W przypadku usterki należy natychmiast odłączyć wbijarkę od doprowadzenia sprężonego powietrza.
▶ Opróżnić magazynek.
▶ Wbijarki można używać dopiero wtedy, gdy usterka zostanie usunięta.

UWAGA

Naprawa wbijarki przez osoby nieuprawnione może spowodować jej uszkodzenie.

▶ Należy zapewnić, aby naprawy wbijarki wykonywane były tylko przez producenta.

W przypadku wystąpienia we wbijarce usterek, których nie można usunąć przy pomocy środków wskazanych w zestawieniu usterek, należy zwrócić się do serwisu firmy PREBENA.

▶ Nie wolno samodzielnie wykonywać żadnych napraw wbijarki.
▶ Należy zapewnić, aby wszystkie usterki wbijarki usuwane były przez serwis firmy PREBENA.

Zestawienie usterek

W zestawieniu poniżej pokazane zostały możliwe usterki oraz niezbędne środki jakie należy podjąć.

Symptom	Możliwa przyczyna	Działanie zaradcze
Wbijarka traci powietrze.	Poluzowały się śruby montażowe.	▸ Dokręcić śruby montażowe.
	Uszczelka jest uszkodzona.	▸ Skontaktować się z obsługą klienta (patrz strona 37).
Elementy złączne nie zostały w pełni wbite.	Ciśnienie robocze jest zbyt małe.	▸ Zwiększyć ciśnienie robocze.
	Końcówka wbijająca wbijarki jest zużyta.	▸ Skontaktować się z obsługą klienta (patrz strona 37).
Nie jest możliwe uruchomienie.	Ciśnienie robocze jest zbyt małe.	▸ Zwiększyć ciśnienie robocze układu sprężonego powietrza do maksymalnego dopuszczalnego ciśnienia roboczego (parz strona 15).▸ Następnie kilkakrotnie uruchomić urządzenie.
	Po długim przechowywaniu ruchome części sklejone są środkiem smarującym.	▸ Oczyścić i ponownie nasmarować wbijarkę.▸ Ustawić maksymalne ciśnienie robocze.▸ Następnie kilkakrotnie uruchomić urządzenie.▸ Po uruchomieniu ustawić żądane ciśnienie robocze.▸ W przeciwnym razie skontaktować się z obsługą klienta (patrz strona 37).
Podczas uruchomienia nie są wbijane elementy złączne	Magazynek jest zanieczyszczony.	► Oczyćścić magazynek.
	Do magazynka włożone zostały niewłaściwe elementy złączne	► Opróżnić magazynek.► Napełnić magazynek elementami złącznymi PREBENA (patrz strona 18).
	Wbijarka nie jest wystarczająco nasmarowana.	► Dodać specjalny olej do gwoździarek PREBENA do wykorzystywanego podłączenia sprężonego powietrza.► Kilkakrotnie uruchomić urządzenie.
	Ciśnienie robocze jest zbyt małe.	► Zwiększyć ciśnienie robocze.
	Po operacji wbijania tłok z elementem wbijającym nie wraca do początkowego położenia.	► Skontaktować się z obsługą klienta (patrz strona 37).
	Operacja uruchamiania nie została w pełni wykonana.	► Skontaktować się z obsługą klienta (patrz strona 37).
	Element wbijający jest wygięty.	► Skontaktować się z obsługą klienta (patrz strona 37).

Zamawianie osprzętu

Osprzęt można zamówić u producenta (patrz strona 37). Należy używać tylko oryginalnego osprzętu i elementów złącznych PREBENA lub osprzętu zatwierdzonego przez firmę PREBENA do stosowania z wbijarką.

Zamawianie elementów złącznych

Wbijarka powinien być zawsze używana tylko z elementami złącznymi PREBENA wskazanymi na tabliczce znamionowej. Specjalne typy urządzeń z innymi długościami niż podane na tabliczkach znamionowych dostępne są na życzenie.

Typ	Wymiary drutu	Długość
AL12	0,59 x 0,67 mm	11,90 mm
AL15	0,59 x 0,67 mm	14,70 mm
AL17	0,59 x 0,67 mm	17,90 mm
AL20	0,59 x 0,67 mm	18,90 mm
AL22	0,59 x 0,67 mm	21,70 mm
AL25	0,59 x 0,67 mm	24,00 mm
AL28	0,59 x 0,67 mm	27,90 mm
AL30	0,59 x 0,67 mm	29,00 mm
AL35	0,59 x 0,67 mm	30,00 mm

Typ	Wymiary drutu	Długość
ALK12	0,65 x 0,65 mm	12,00 mm
ALK15	0,65 x 0,65 mm	15,00 mm
ALK18	0,65 x 0,65 mm	18,00 mm
ALK21	0,65 x 0,65 mm	21,00 mm
ALK25	0,65 x 0,65 mm	25,00 mm
ALK30	0,65 x 0,65 mm	30,00 mm
ALK35	0,65 x 0,65 mm	35,00 mm

Zamawianie innego osprzętu

Wszystkie typy

Nr art.	Osprzęt
Z 200.10	Specjalny olej do gwoździarki pneumatycznej 1⁄2 litra
Z 200.00	Olejarka do rozpylania, kompletny zestaw
Z 160.11	Wąż spiralny 6 x 9 mm
Z 180.00	Bęben z wężem do sprężonego powietrza, wąż do sprężonego powietrza 30 m, 8 x 12 mm
Z 200.25	Zestaw z wężem 6 x 3 mm (10)
Z 200.50	Nasadzany regulator ciśnienia
Z 150.15	Zestaw z wężem spiralnym, 6,5 x 10 mm, 6 m, wersja z zabezpieczeniem
Z 150.16	Zestaw z wężem spiralnym, 6,5 x 10 mm, 8 m, wersja z zabezpieczeniem

Utylizacja wbijarki

UWAGA

Szkody środowiskowe w przypadku utylizacji niezgodnej z przepisami ochrony środowiska.

Przed utylizacją wbijarkę należy oczyścić (patrz strona 28).
▶ Należy przestrzegać obowiązujących przepisów dotyczących utylizacji oleju.

Wbijarki ani jej części nie wolno w żadnym wypadku wyrzucać do zwykłych śmieci w gospodarstwie domowym. Jeżeli chcą Państwo dokonać utylizacji wbijarki, prosimy ją wysłać do firmy PREBENA. Prawidłowa utylizacja wbijarki przeprowadzana jest przez firmę PREBENA. Dane kontaktowe można znaleźć na stronie 37.

Dane techniczne

1GP-ALK35

Wymiary wbijarki (dł. x szer. x wys.):	220 x 50 x 208 mm
Waga wbijarki:	0,97 kg
Wymiary opakowania kartonowego (dł. x szer. x wys.):	275 x 245 x 65 mm
Waga opakowania kartonowego z zawartością:	1,34 kg
Ciśnienie robocze:	4 – 7 bar
Zużycie powietrza: (przy ciśnieniu roboczym 6 bar)	ok. 0,36 l na operację wbijania
Rodzaj magazynka:	ładowany bocznie
System uruchamiania:	pojedynczy strzał
Element złączny:	zszywki zeszytowe PREBENA (patrz tabliczka znamionowa)
Temperatura pracy:	-5 °C do + 45 °C
Temperatura podczas przechowywania/transportu:	temperatura pokojowa
Poziom drgań:	< 2,5 m/s ^2
Poziom hałasu (wg DIN 12549: 1999):	LWA, 1s = < 70 dB
	LPA, 1s = < 70 dB

Adres producenta

PREBENA

Na opisane urządzenie firma PREBENA udziela 1-rocznej gwarancji od daty zakupu zgodnie z warunkami gwarancji podanymi poniżej.

Firma PREBENA gwarantuje bezpłatne usuwanie usterek wynikających z wad w zakresie materiałów i wykonawstwa. Uznaje się, że zakres bezpłatnej gwarancji nie obejmuje usterek w odniesieniu do działania i uszkodzeń, które spowodowane zostały przez niewłaściwe użytkowanie.

Ponadto należy stosować wyłącznie oryginalne elementy złączne PREBENA, niezastosowanie się do tego zalecenia powoduje unieważnienie odpowiedzialności za produkt, a w związku z tym utratę gwarancji. Gwarancja nie obejmuje części ulegających zużyciu, takich jak pierścienie samouszczelniające O-Ring itp. Od uznania firmy PREBENA zależy, czy uwzględni ona gwarancję poprzez wymianę części lub dostawę zastępczą. Nie będą uznawane dalsze roszczenia.

W celu skorzystania z gwarancji należy przedstawić w pełni wypełnioną kartę gwarancyjną z pieczątką sprzedawcy i datą zakupu bądź wydrukowaną fakturę, na której znajduje się data i dane zgodne z kartą gwarancyjną.

Wysyłka: Wadliwe urządzenie należy na własny koszt wysłać do firmy PREBENA zapakowane w staranny sposób i zabezpieczone przed zniszczeniem.

Karta gwarancyjna

Nazwa modelu:

Data zakupu:

Sprzedawca:

(pieczątka)

Indeks

Adres producenta 37

Bezpieczeństwo ...... 7

Dane techniczne 36

Element złączny

Wbijanie 22

Wkładanie 18

Zamawianie 33

Głębokość wbijania

Sprawdzanie 21

Gwarancja 38

Konserwacja 28

Czyszczenie obudowy i zewnętrznych powierzchni ...... 28

Smarowanie 29

Magazynek

Napełnianie .... 18

Opróżnianie....25

Otwieranie 17

Zamykanie 19

Obstuga

Wbijarka 21

Opis 10

Opis działania 11

Widok urządzenia...... 10

Właściwości produktu...... 11

Zakres dostawy 11

Osprzęt

Zamawianie 33

Ostrzeżenia dotyczące zagrożeń 5

Pakowanie....26

Po zakończeniu pracy

Odłączanie doprowadzenia sprężonego powietrza ..... 25

Opróżnianie magazynka ..... 25

Podłączanie do doprowadzenia sprężonego powietrza .....14

Rozpakowanie 13

Sprawdzanie

Głębokość wbijania .....21

Sprawdzanie działania......20

Sprawdzenie stanu 13

Style prezentacji 5

Tabliczka znamionowa .....12

Transport......26

Uruchamianie 24

Usterki 30

Zestawienie usterek ......31

Wbijarka

Konserwacja 28

Obstuga 21

Otwieranie magazynka......17

Pakowanie 26

Podłączanie do doprowadzenia sprężonego powietrza .... 14

Przechowywanie 27

Przygotowanie....13

Rozpakowanie 13

Smarowanie 29

Sprawdzanie działania......20

Sprawdzenie stanu .... 13

Transport......26

Uruchamianie 24

Utylizacja 35

Wkładanie elementów złącznych ....18

Zamykanie magazynka .....19

Zapobieganie zagrożeniom ..... 8

©

Содержание

Предисловие 2

Содержание .... 3
