SF 3.60NW PRO - Lave-vaisselle MIDEA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle encastrable ou pose libre
Marque	Midea
Modèle	SF 3.60NW PRO
Capacité nominale	14 couverts
Dimensions (H x L x P)	84,5 x 59,8 x 60 cm (porte fermée)
Profondeur porte ouverte à 90°	117,5 cm
Classe énergétique	E (EEI 44,9)
Consommation d'énergie (cycle Eco)	0,951 kWh
Consommation d'eau (cycle Eco)	11 L
Durée du programme Eco	3h40
Niveau sonore	47 dB(A) - Classe C
Programmes de lavage	Intensif, Normal, Eco, 90 min, Rapide
Fonctions supplémentaires	Demi-charge, Départ différé (3/6/9h), Wi-Fi (MSmartLife)
Alimentation électrique	220-240 V ~ 50/60 Hz, 10/13/16 A
Pression d'eau	0,04 - 1 MPa
Connectivité	Wi-Fi 2,4/5 GHz, Bluetooth LE
Adoucisseur d'eau	Oui, réglable (H1 à H6)
Sécurité	Mise à la terre, verrouillage de porte, protection antigel
Entretien	Nettoyage des filtres, bras de pulvérisation et joints
Garantie	24 mois

FOIRE AUX QUESTIONS - SF 3.60NW PRO MIDEA

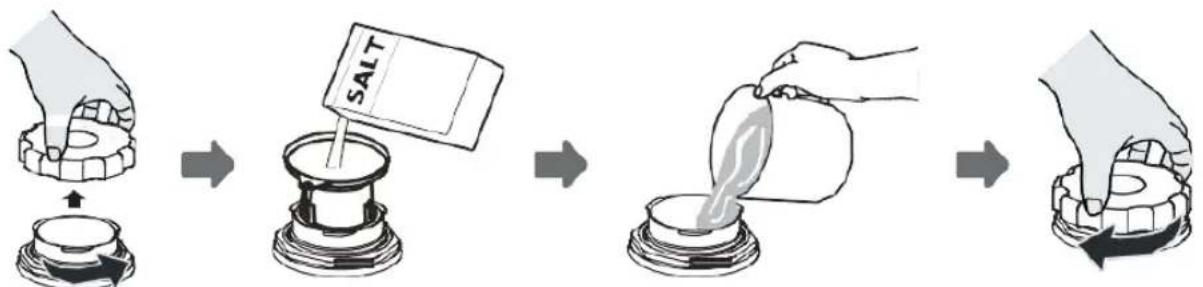

Comment verser du sel dans l’adoucisseur d’eau ?

Retirez le panier inférieur et dévissez le couvercle du récipient de sel. Insérez l’entonnoir et ajoutez environ 1,5 kg de sel spécial lave-vaisselle. Remplissez ensuite le récipient d’eau. Revissez le couvercle et lancez immédiatement un programme court pour éviter la corrosion.

Comment régler l’adoucisseur d’eau en fonction de la dureté ?

Allumez l’appareil, ouvrez la porte, et dans les 60 secondes, appuyez sur le bouton Programme pendant plus de 5 secondes. Appuyez ensuite sur Programme pour sélectionner le niveau (H1 à H6) correspondant à la dureté de votre eau. Attendez 5 secondes ou appuyez sur Marche/Arrêt pour valider.

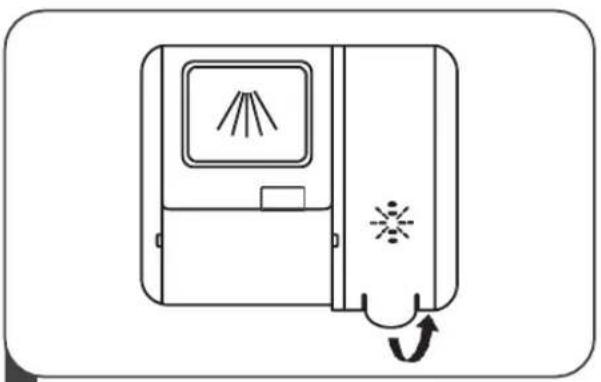

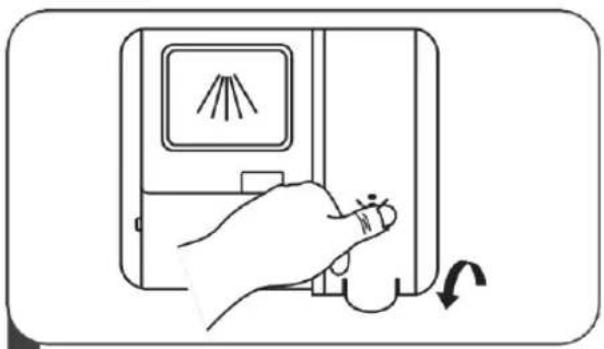

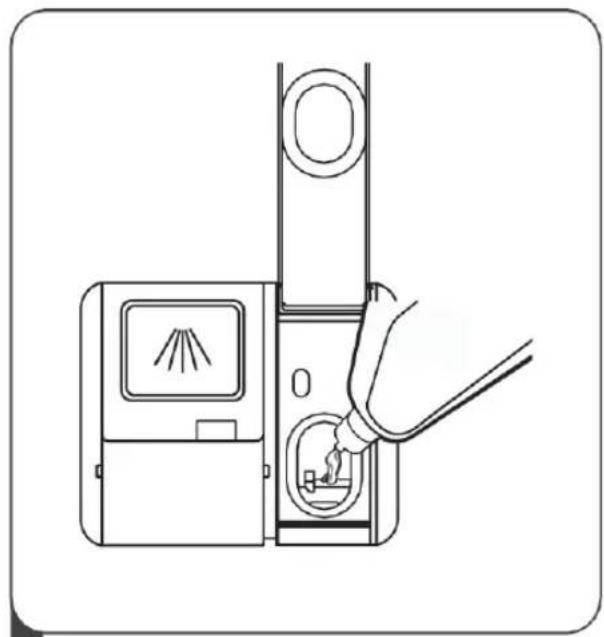

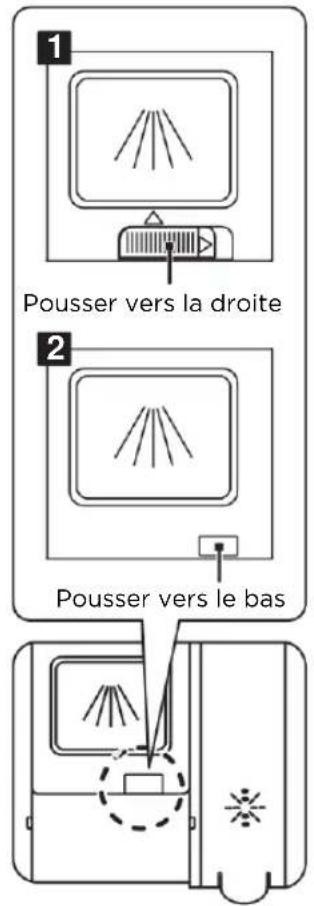

Comment remplir le liquide de rinçage ?

Ouvrez le couvercle du récipient de liquide de rinçage. Versez le liquide jusqu’au repère maximum. Ne remplissez pas trop. Refermez le couvercle. Le réglage de la quantité distribuée se fait en appuyant sur Programme pendant 5s puis en utilisant le bouton de minuterie (D1 à D5).

Que faire si la vaisselle n’est pas propre ?

Vérifiez que la vaisselle est bien rangée, que les bras de pulvérisation tournent librement et que le filtre est propre. Utilisez plus de détergent ou un programme plus intense (Intensif). Assurez-vous également que l’adoucisseur d’eau est correctement réglé.

Comment connecter le lave-vaisselle à l’application MSmartLife ?

Téléchargez l’application MSmartLife, créez un compte, puis appuyez sur le ‘+’ pour ajouter l’appareil. Suivez les instructions dans l’application. Assurez-vous que votre téléphone est connecté au réseau WiFi 2,4 GHz (de préférence). Le voyant Wi-Fi clignote lentement en attente de connexion.

Que faire si un code d’erreur apparaît ?

Reportez-vous au tableau des codes d’erreur dans la notice. Par exemple, si le voyant Rapid clignote, vérifiez l’arrivée d’eau ; si ECO clignote, il peut y avoir une fuite. Fermez l’eau si nécessaire et contactez le service après-vente si le problème persiste.

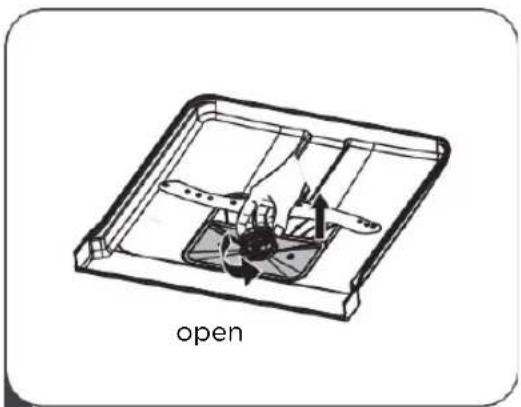

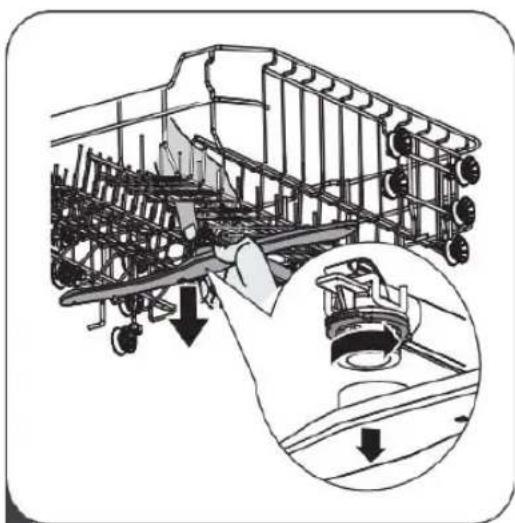

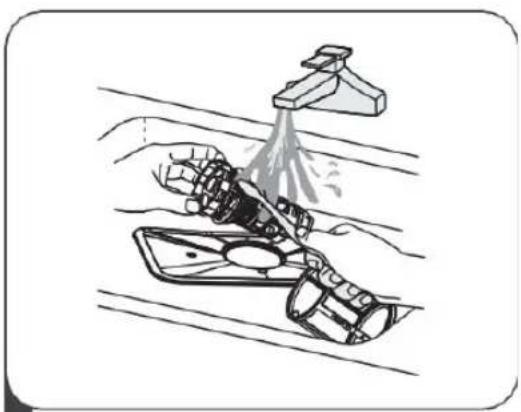

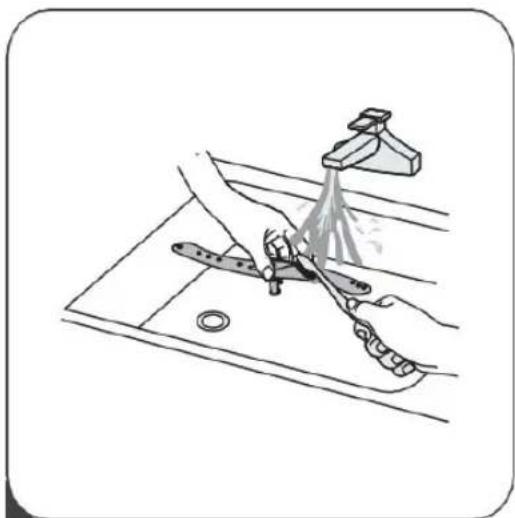

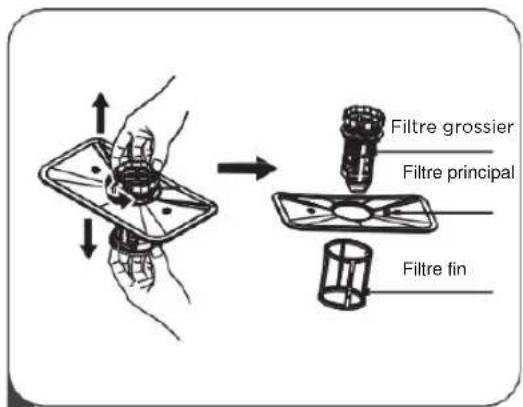

Comment nettoyer les filtres et les bras de pulvérisation ?

Pour les filtres : tournez le filtre grossier dans le sens inverse des aiguilles d’une montre pour le retirer, puis nettoyez-le sous l’eau courante avec une brosse douce. Pour les bras de pulvérisation : dévissez le bras supérieur et tirez le bras inférieur vers le haut. Nettoyez les buses avec une brosse, rincez et remontez.

Quelles sont les consignes d’installation essentielles ?

Le lave-vaisselle doit être raccordé à une prise mise à la terre. Utilisez un tuyau d’arrivée d’eau neuf (3/4 de pouce). Le tuyau d’évacuation ne doit pas dépasser 1 m de hauteur et doit être fixé sans pliures. Le niveau de l’appareil se règle avec les pieds, l’inclinaison ne doit pas dépasser 2°.

Quel détergent utiliser ?

Utilisez exclusivement des détergents spéciaux pour lave-vaisselle (poudre, gel ou pastilles). Ne jamais utiliser de savon ou de produit vaisselle. Respectez les quantités recommandées sur l’emballage et versez le détergent dans le compartiment prévu juste avant le démarrage.

Comment programmer un départ différé ?

Appuyez sur le bouton Retard pour choisir le délai (3h, 6h ou 9h). Le voyant correspondant s’allume. Fermez la porte, le lave-vaisselle démarrera automatiquement après ce délai. Vous pouvez modifier le délai avant le début du cycle.

MODE D'EMPLOI SF 3.60NW PRO MIDEA

Utilisation de votre appareil avec l'application MSmartlife

Assurez-vous avant tout :

1. que votre smartphone est connecté au réseau WLAN domestique et que vous connaissez le mot de passe d'accès au réseau.
2. que vous vous trouvez à proximité de vos appareils ménagers.
3. que le signal réseau sans fil de la bande 2,4 GHz (de préférence) ou 5 GHz est actif sur votre routeur sans fil.

1 Téléch arger l'application MSmartLife.

Scannez le code QR suivant ou recherchez

« MSmartlife » sur Google Play Store (appareils Android) oder App Store (appareils iOS) pour

3 Ajouter votre appareil.

Appuyez sur le symbole «+» pour ajouter un appareil ménager

2 S'inscrire ou se connecter au compte.

Ouvrez l'application et créez un compte utilisateur. Si vous en possédez déjà un, il vous suffit de vous connecter.

4 Connexion au réseau. Suivez les instructions de l'application pour établir la connexion Wifi. Si la connexion réseau échoue, vous trouverez dans les conseils de l'application des instructions pour le fonctionnement.

Le voyant du statut WLAN clignote.

	Clignote lentement	En attents de la connexion
	Clignote rapidement	La connexion est établie
	Clignote rapidement, en an	La connexion au routeur sans fil st établie

Instructions pour le

fonctionnement en réseau

Lors de la mise en réseau du produit, veillez à ce que le téléphone portable soit aussi proche que possible de votre produit.

Les conseils dans l'application indiquent que si votre produit ne prend en charge que la communication WiFi 2,4 GHz, vous devez sélectionner le réseau 2,4 GHz

pour vous connecter, Midea recommande d'utiliser uniquement des valeurs alphanumériques pour les noms de SSID du routeur WiFi. Si des caractères spéciaux, des signes de ponctuation ou des espaces sont utilisés,

Il se peut que le nom de SSID n'apparaisse pas correctement sur les réseaux disponibles pour se connecter à l'application. Si vous l'essayez

et que le SSID semble correct, vous pouvez l'utiliser de cette manière. Sinon, connectez-vous au routeur et changez le nom SSID.

Un grand nombre d'appareils sur le routeur WiFi peut perturber la stabilité du réseau. Midea ne peut pas donner de conseils sur une limite spécifique de nombre

car cela dépend de la qualité du routeur et de nombreux autres facteurs.

Si vous changez le nom du routeur ou du WiFi et le mot de passe WiFi, répétez la procédure ci-dessus pour vous reconnecter au réseau.

Lors que la technologie du produit est mise à jour, le contenu de MSmarliffe peut changer. L'affichage réel de l'application MSmarliffe s'applique à chaque fois.

Résolution des problèmes de l'application MSmartlife

Conseils pour résoudre les problèmes sur les appareils intelligents Midea. Ces conseils ont été élaborés pour les produits qui incluent la fonction radio dual-bande

avec les réseaux WiFi 2,4 GHz ou 5 GHz. Ces instructions ne s'appliquent pas aux produits Midea qui n'utilisent que la radio 2,4 GHz.

La technologie réseau évoluant rapidement, Midea conseille de consulter le paragraphe « Aide » de l'application MSmartlife pour obtenir des conseils et des recommandations mis à jour pour la résolution de problèmes.

Contexte :

l'offre de support dual-bande propose un choix et une flexibilité maximale du produit pour une expérience réussie dans le réseau domestique. Il faut s'attendre à ce que les réseaux domestiques aient plusieurs options de service WiFi en fonction de la configuration du routeur. Il existe quatre modes de configuration du routeur WiFi : A, B, C et D.

A. Seulement 2,4 GHz, par exemple concernant les anciens modèles de routeurs WiFi.
Dans ce cas, la fréquence radio dual-bande fonctionne automatiquement avec celle de 2,4 GHz.
B. Seulement 5 GHz... Certains utilisateurs désactivent l'ancienne bande 2,4 GHz pour éviter les perturbations dues à des conflits. Dans ce cas, la fréquence radio dual-bande fonctionne automatiquement avec celle de 5 GHz.
C. 2,4 GHz et 5 GHz partagent le même nom de SSID ... par exemple, JohnsWiFi.
o Dans ce cas, le routeur WiFi et l'appareil dual-bande négocient la meilleure fréquence à utiliser.
D. 2.4 GHz et 5 GHz avec des noms de SSID différents... par exemple, JohnsWiFi_2G et JohnsWiFi_5G.
o Ce n'est que dans ce cas qu'il est possible de choisir la bande WiFi devant être utilisée. Si l'appareil dispose
d'une fonction radio dual-bande, il n'est nécessaire de modifier le routeur ou la configuration du routeur qu'en cas de problème.

Dans ce cas, il est important de connaître la configuration du routeur WiFi existant (voir ci-dessus, A, B, C ou D).

2,4 GHz vs 5 GHz :

il existe différentes philosophies quant à l'option qui convient le mieux aux dispositifs IoT (Internet of Things). Nous partons du principe que la bande 5 GHz est mieux adaptée aux besoins en bande passante élevée, comme le streaming audio/vidéo, et que la bande 2,4 GHz est utilisée pour les appareils IoT (Internet of Things). Selon la théorie des ondes radio, la fréquence de 2,4 GHz devrait pouvoir mieux traverser les murs et les objets que celle de 5 GHz. La 5 GHz supporte en effet des bandes passantes supérieures à 2,4 GHz, mais les appareils IoT ne nécessitent pas une bande passante élevée.

Cependant, il existe d'autres raisons importantes d'utiliser 5 GHz pour les appareils IoT. L'espace de 2,4 GHz est davantage encombré de sources perturbatrices en dehors de la plage du WiFi, telles que micro-ondes, téléphones sans fil, claviers/souris sans fil et autres dispositifs sans fil (par exemple Bluetooth, Zigbee, etc.). En outre, 5 GHz est une technologie beaucoup plus récente et donc susceptible d'être plus résistante et dotée de fonctionnalités avancées telles que la formation de faisceaux.

Dans l'ensemble, Midea ne peut pas recommander ce qui convient le mieux pour votre installation particulière. En proposant nos appareils avec une fréquence radio dual-bande, nous augmentons la probabilité de connexions réussies et résistantes dans un plus grand nombre d'installations sans avoir à modifier la configuration du routeur ou à le mettre à niveau. Toutefois, des changements de routeur peuvent être nécessaires dans certaines situations.

Résolution de problèmes

Si vous ne parvenez pas à vous connecter au réseau à la première tentative :

Le SSID de votre réseau domestique n'est pas visible :

Mauvais signal... Étant donné que l'appareil utilise une fréquence radio dual-bande, ni le signal 2,4 GHz ni le signal 5 GHz ne sont reçus par l'appareil. Ce n'est pas parce que le signal WiFi est détecté par le téléphone que la radio du dispositif peut nécessairement le détecter lorsque le signal est faible. De grandes distances entre le routeur et l'appareil ou la présence d'un trop grand nombre d'obstacles peuvent réduire trop fortement le niveau du signal. Une réorientation du routeur peut améliorer légèrement la situation. Une meilleure solution consiste à mettre en place un répéteur WiFi ou un routeur de meilleure qualité. Il convient de noter que la puissance de transmission de tous les routeurs WiFi est limitée par les réglementations fédérales. Un routeur de qualité supérieure peut mieux diffuser le signal dans toutes les directions, avoir des récepteurs plus sensibles pour capter des signaux faibles et contenir un logiciel de qualité supérieure afin d'éviter les pertes de connexion.

Le SSID du réseau est visible, mais une connexion n'est pas possible :

- ds réseaux publics, comme par ex. dans les restaurants ou les hôtels, nécessitent souvent une

authentication. Les produits ne peuvent accepter l'accord légal requis pour utiliser le réseau. Basculez vers un réseau qui ne nécessite pas d'authentication.

- Cryptage insuffisant : pour des raisons de cybersécurité, Midea déconseille de connecter les produits à des réseaux non cryptés ou insuffisamment cryptés (par ex. cryptage WEP).

o Longueur du mot de passe : pour des raisons de cybersécurité, Midea recommande que les réseaux aient des mots de passe complexes.

Toutefois, une longueur maximale de mot de passe de 32 caractères est prise en charge.

- Mot de passe incorrect : si vous essayez de vous connecter à un autre réseau que celui actuellement utilisé par le téléphone portable, il n'est pas impossible que le mot de passe réseau du téléphone portable ne soit plus correct. Dans ce cas, vous aurez besoin de nouvelles données d'accès.

Nom de SSID illégal : l'application MSmartlife de MIDEA accepte n'importe quel nom de SSID, mais l'application peut émettre un avertissement si vous essayez de vous connecter à un réseau qui contient certains caractères non alphanumériques ou de langue étrangère.

Les fonctions WLAN+ (Android) ou WLAN Assistant (10S) sont activées. Désactivez-les et reconnectez-vous à Internet.

La connexion au réseau peut être établie, mais elle est instable.

Pour les modes de configuration WiFi A, Bande C, suivez les instructions du fabricant de votre routeur pour effectuer les changements de configuration mentionnés du routeur :

• pour la configuration A du routeur (voir ci-dessus), Midea recommande d'activer la bande 5 GHz si elle est désactivée sur votre routeur et de choisir un nom de SSID unique pour la bande 5 GHz (par exemple, SSIDname_5 G). Suivez ensuite les instructions normales d'adhésion pour vous connecter au réseau 5 GHz. Si votre routeur est un ancien routeur qui ne peut gérer que la bande 2,4 GHz, Midea recommande de passer à un routeur dual-bande plus récent.

- Pour la configuration B du routeur (voir ci-dessus), Midea recommande d'activer la bande 2,4 GHz (tous les routeurs proposant la bande 5 GHz prennent également en charge la bande 2,4 GHz) et de choisir un nom de SSID unique pour la bande 2,4 GHz (par ex., SSIDname_2G). Suivez ensuite les instructions de connexion normales pour vous connecter au réseau 2,4 GHz.

- Pour la configuration C du routeur (voir ci-dessus), Midea recommande d'attribuer des noms de SSID uniques pour les bandes 2,4 GHz et 5 GHz. Ensuite, suivez les instructions de connexion normales pour l'un des réseaux, ainsi que les instructions de résolution de problème pour le mode WiFi D. Aucune modification de configuration du routeur n'est nécessaire pour les étapes suivantes :

• pour la configuration D du routeur (voir ci-dessus), il est judicieux d'essayer d'utiliser l'autre bande avant d'apporter des modifications à la configuration du routeur ou de mettre à niveau le routeur. En d'autres termes, si la connexion est instable via 2,4 GHz, essayez plutôt avec 5 GHz à la place.. Si la connexion est instable via 5GHz, essayez plutôt avec 2.4GHz à la place.. Suivez les instructions ci-dessous : « Réglage du réseau en 2,4 GHz ou 5 GHz. »

- Les fonctions WLAN + (Android) ou WLAN Assistant (10S) sont activées. Désactivez-les et reconnectez-vous à Internet

Par la présente, Foshan Shunde Midea Washing Appliances Mfg. Co., Ltd. certifie que ce lave-vaisselle est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive RED 2014/53/UE. Une copie de la déclaration complète est jointe.

Fréquence de fonctionnement du produit :

RF	Fréquence d'émission	Puissance d'émission maximale
BLE (= Bluetooth Low)	2402-2480 MHz	<10dBm
WiFi 2.4 G	2412-2472MHz	<20dBm
WiFi 5G	518C-5240MHz	<20dBm
	5260-5320 MHz

Remarque : le produit est conçu pour un fonctionnement dans un environnement de 4-40°C.

TABLE DES MATIÈRES

3. CONSIGNES DE SÉ CURITÉ

7. PRÉ SENTATION DU PRODUIT

8. UTILISATION DE VOTRE LAVE-VAISSELLE

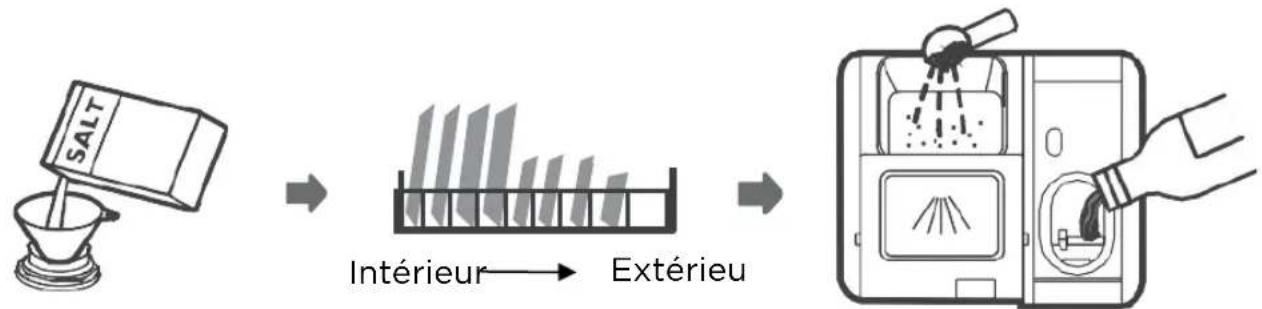

1. Verser du sel dans l'adoucisseur d'eau
2. Adoucisseur d'eau
3. Préparation et rangement de la vaisselle

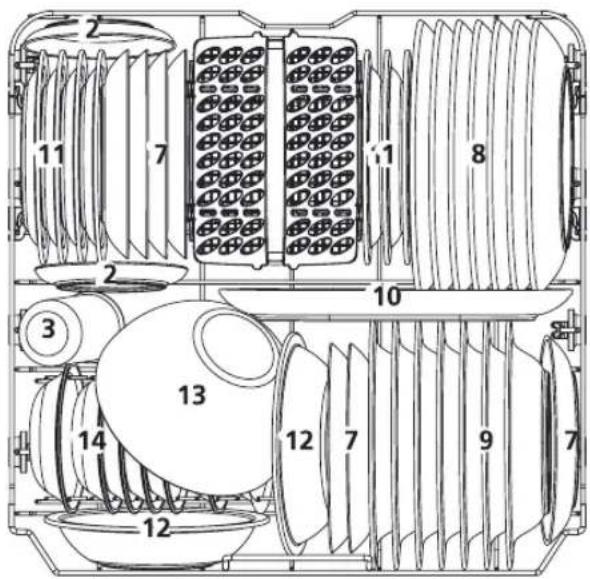

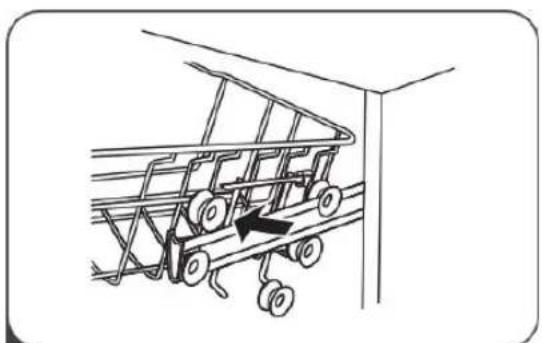

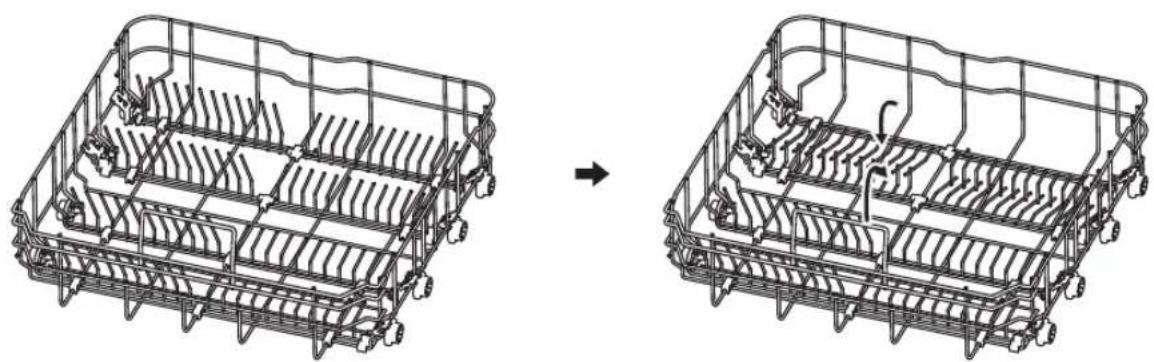

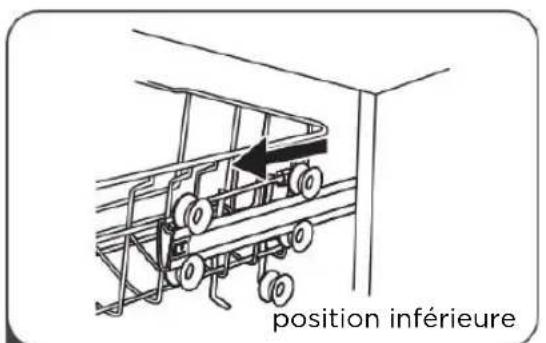

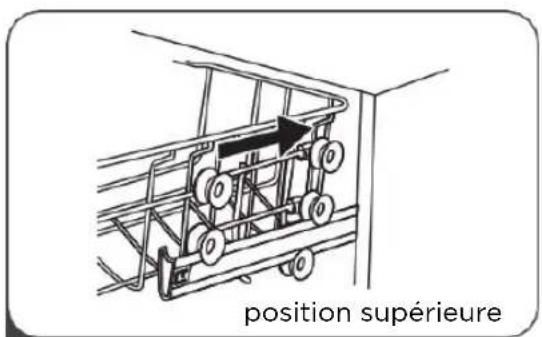

14. Chargement des paniers

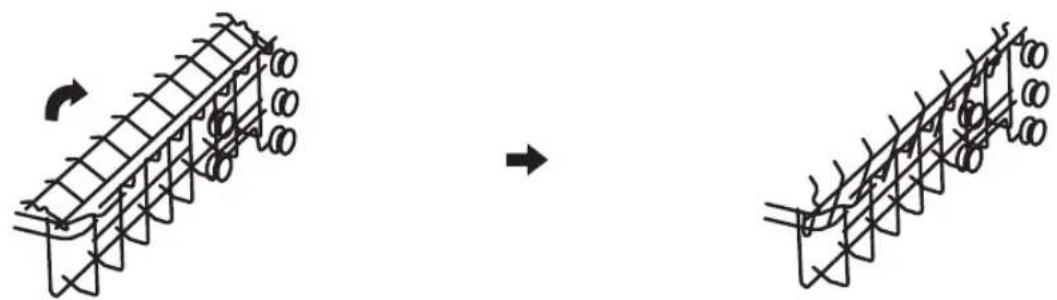

1. Conseils pour l'utilisation du panier
2. Fonction du liquide de rinçage et du détergent
3. Remplir le récipient de liquide de rinçage

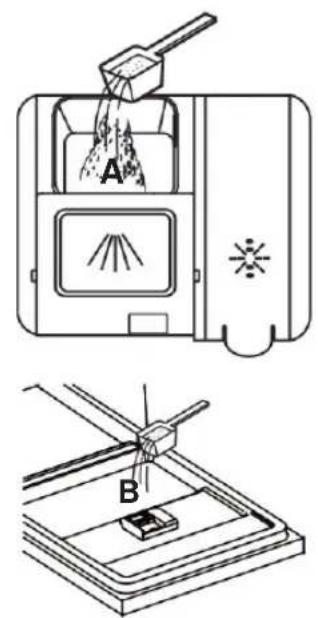

4. Remplir l'unité de dosage

21. UTILISATION DE VOTRE LAVE-VAISSELLE

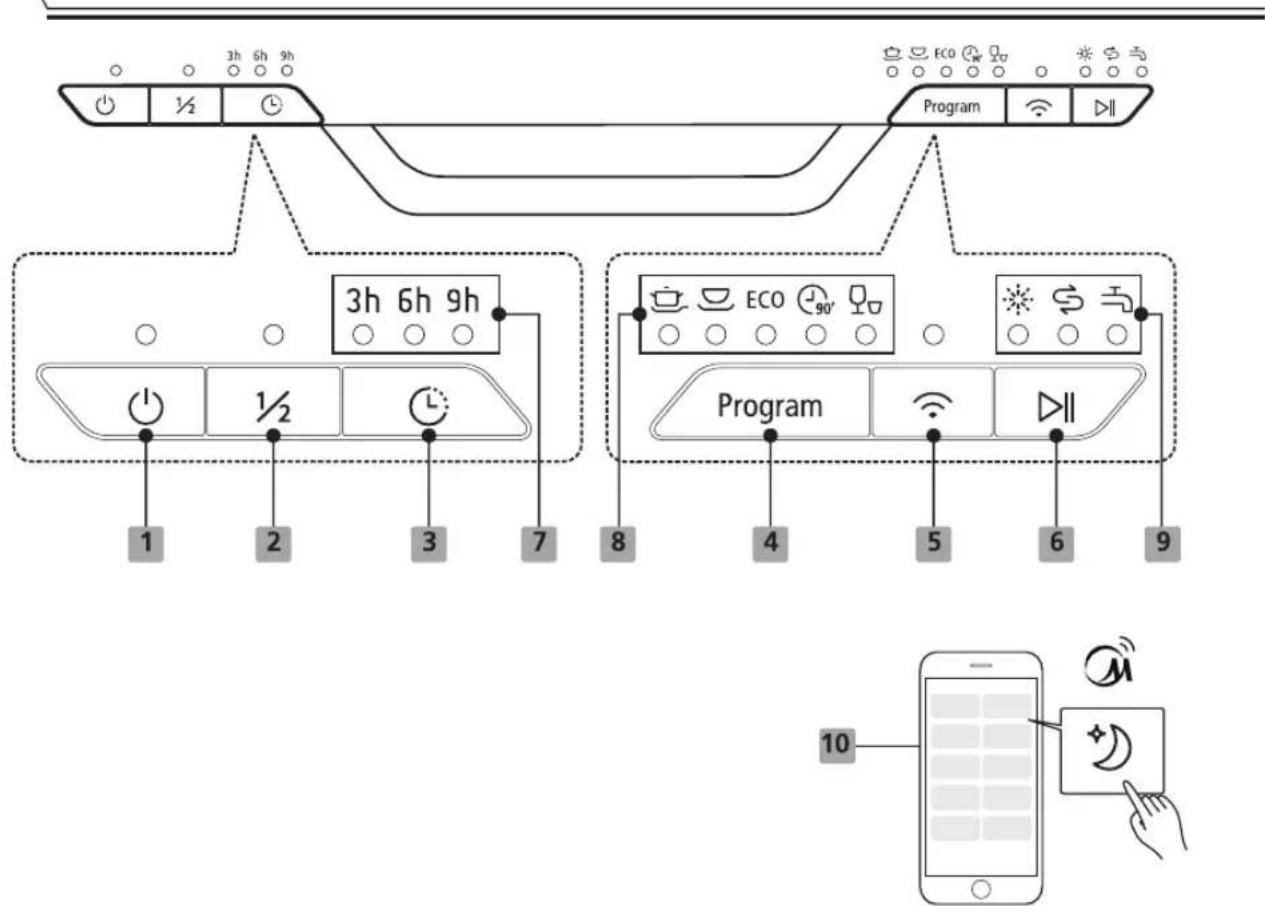

1. Panneau de commande

23. PROGRAMMATION DU LAVE-VAISSELLE

1. Généralité du cycle de lavage
2. Démarrer un cycle de rinçage

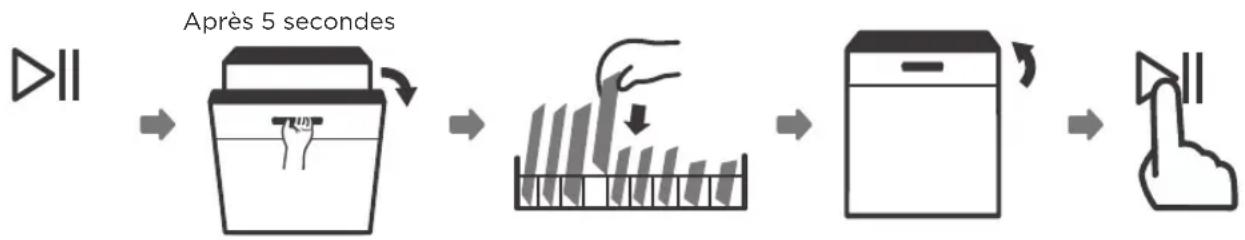

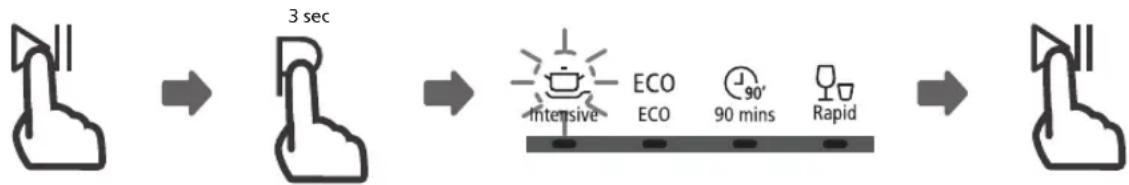

3. Modifier le programme pendant le cycle de rinçage
4. Objet oublié

26. ENTRETIEN ET NETTOYAGE

1. Entretien extérieur
2. Entretien intérieur
3. Entretien du lave-vaisselle

30. GUIDE D'INSTALLATION

1. Informations sur la connexion électrique

2. Arrivée et évacuation d'eau

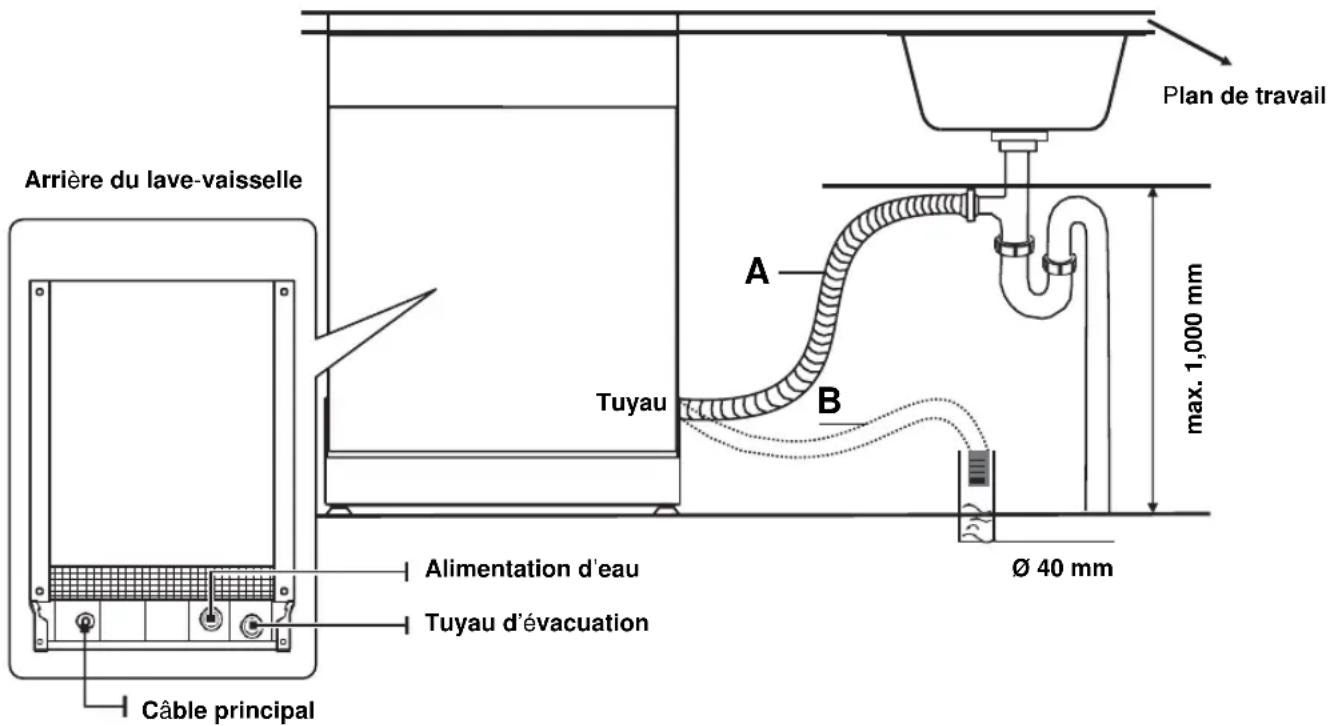

3. Raccordement des tuyaux d'évacuation

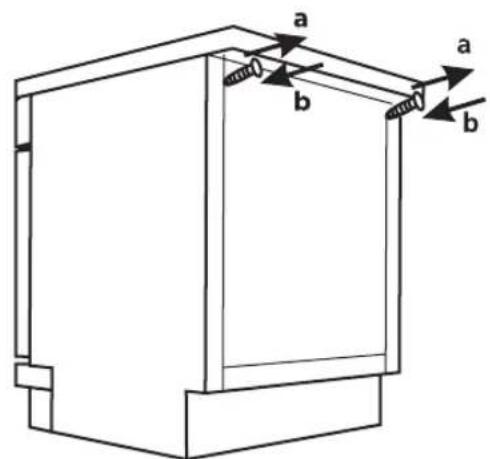

4. Installer l'appareil
5. Installation

36. CONSEILS DE DÉ PANNAGE

40. CODES D'ERREURS

41. INFORMATIONS TECHNIQUES

1. Fiche d'information sur le produit

AVERTISSEMENT

Lorsque vous utilisez votre lave-vaisselle, suivez les mesures de précautions é numérées ci-dessous:

• Les travaux d'installation et de réparation ne peuvent être effectués que par un technicien qualifié.

• Cet appareil est conçu pour une utilisation domestique ou semblable, par exemple:

• dans les cuisines du personnel dans les magasins, les bureaux et autres environnements de travail
  • dans les fermes
  • par les clients des hôtels, motels et autres environnements résidentiels
  • dans les chambres d'hôtes

• Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes aux capacités physiques, sensorielles ou mentales limitées, par des personnes manquant d'expérience et de connaissances à condition qu'ils soient surveillés ou qu'ils aient reçu les informations nécessaires pour utiliser l'appareil en toute sécurité et pour éviter les risques liés à l'utilisation de l'appareil.

• Children may not play with the appliance. Children may only clean and maintain this appliance under supervision. (for EN60335-1)
• Les enfants ne sont pas autorisés à jouer avec l'appareil. Les enfants peuvent uniquement nettoyer et effectuer l'entretien de l'appareil sous surveillance. (pour EN60335-1)
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentales limitées, par des personnes manquant d'expérience et de connaissances, à moins qu'elles soient surveillées ou qu'elles aient reçu les informations nécessaires pour utiliser l'appareil en toute sécurité et pour éviter les risques liés à l'utilisation de l'appareil. (pour IEC60335-1)
• Le matériau d'emballage peut être dangereux pour les enfants !
• Cet appareil est destiné à être utilisé uniquement à l'intérieur.
• Pour réduire le risque de choc électrique, n'immergez pas l'appareil, le cordon ou la fiche dans l'eau ou d'autres liquides, et débranchez l'appareil avant de le nettoyer et de procéder à son entretien.
• Essuyez l'appareil avec un chiffon doux humidifié avec un savon doux, puis séchez-le avec un chiffon sec.

Instructions de mise à la terre

• Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre réduit le risque de choc électrique en offrant le chemin de moindre résistance au courant électrique. Cet appareil est équipé d'une fiche de mise à la terre.
• La fiche doit être branchée sur une prise de courant appropriée qui est installée et mise à la terre conformément à tous les codes et ordonnances locaux.
• Il existe un risque de choc électrique si le conducteur de terre n'est pas correctement connecté.
• Consultez un électricien qualifié ou un représentant du service après-vente si vous avez des doutes quant à la mise à la terre de l'appareil.
• Si la fiche fournie avec l'appareil ne s'adapte pas à la prise de courant, ne la modifiez pas.
• Dans ce cas, demandez à un électricien qualifié d'installer une prise murale appropriée.
• Ne vous asseyez pas sur l'appareil ou ne vous mettez pas debout sur la porte ou sur le panier à vaisselle.
• Ne faites pas fonctionner le lave-vaisselle si toutes les plaques du boîtier ne sont pas correctement fixées.
• Ouvrez la porte avec précaution lorsque le lave-vaisselle est en marche. De l'eau pourrait jaillir.
• Ne placez pas d'objets lourds sur la porte ouverte et ne vous mettez pas dessus. L'appareil pourrait basculer vers l'avant.
• Lors du rangement des objets à laver :
• Placez les objets pointus de manière à ce qu'ils ne puissent pas endommager le joint de la porte.
• AVERTISSEMENT : les couteaux et autres ustensiles à pointe acérée doivent être placés dans le panier avec leur pointe dirigée vers le bas ou en position horizontale.
• Certains détergents pour lave-vaisselle sont fortement alcalins. Ils peuvent être extrêmement dangereux s'ils sont avalés. Évitez tout contact avec la peau et les yeux et tenez les enfants éloignés du lave-vaisselle lorsque la

porte est ouverte.

• Assurez-vous que le réservoir de détergent est vide une fois le rinçage terminé.
• Ne lavez les objets en plastique que s'ils portent la mention « Lavable au lave-vaisselle » ou une mention équivalente.
• Pour les articles en plastique qui ne portent pas cette mention, consultez les recommandations du fabricant.
• N'utilisez que les produits de nettoyage et de rinçage recommandés pour les lave-vaisselle.
• N'utilisez jamais de savon, de détergent ou de produits pour le lavage des mains dans votre lave-vaisselle.
• La porte ne doit pas être laissée ouverte, car cela pourrait augmenter le risque de trébucher.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou son service après-vente ou par une personne ayant une qualification suffisante afin d'éviter tout risque.
• Lors de l'installation, le cordon d'alimentation ne doit pas être excessivement ou dangereusement plié ou aplati.
• Les éléments de commande ne doivent pas être manipulés.
• L'appareil doit être raccordé à la vanne d'eau principale avec de nouveaux jeux de tuyaux. Les anciens jeux ne doivent pas être réutilisés.
• Pour économiser l'énergie, l'appareil s'éteint automatiquement en mode veille s'il ne fonctionne pas pendant 15 minutes.
• Le lave-vaisselle peut contenir 13 couverts au maximum.
• La pression d'entrée d'eau maximale admissible est de 1 MPa.
• La pression d'entrée d'eau minimale admissible est de 0,04 MPa.

Mise au rebut

• Pour l'élimination de l'emballage et de l'appareil, veuillez contacter un centre de recyclage. Pour ce faire, retirez le câble d'alimentation et rendez le dispositif de fermeture de la porte inutilisable.
• Les emballages en carton sont fabriqués à partir de papier recyclé et doivent être jetés dans la collecte des déchets de

papier en vue de leur recyclage.

- En veillant à ce que cet appareil soit correctement éliminé, vous contribuez à éviter les risques pour l'environnement et la santé humaine que peut entraîner une élimination non conforme du produit.

- Pour obtenir des informations plus détaillées sur le recyclage de ce produit, veuillez contacter votre municipalité ou votre centre d'élimination des déchets local.

- É LIMINATION : ne jetez pas ce produit avec les déchets ménagers non triés. Ce genre de déchets doit être collecté séparément car il nécessite un traitement spécial.

IMPORTANT

Lisez le manuel d'utilisation avant d'utiliser le lave-vaisselle pour la première fois afin de vous assurer d'obtenir la meilleure performance possible de votre lave- vaisselle.

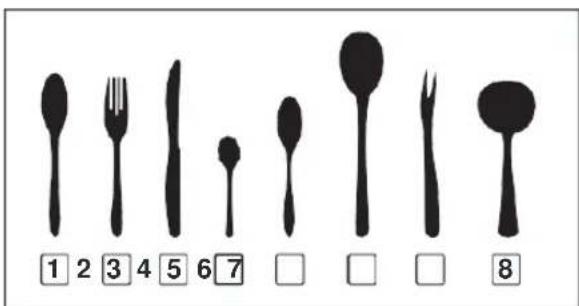

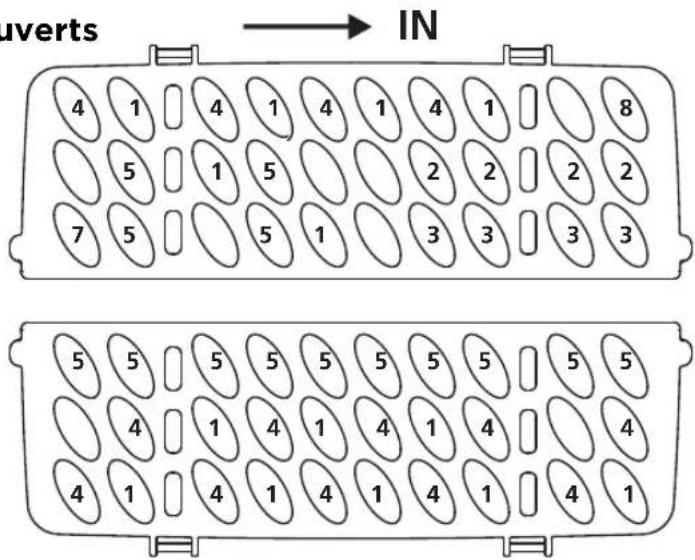

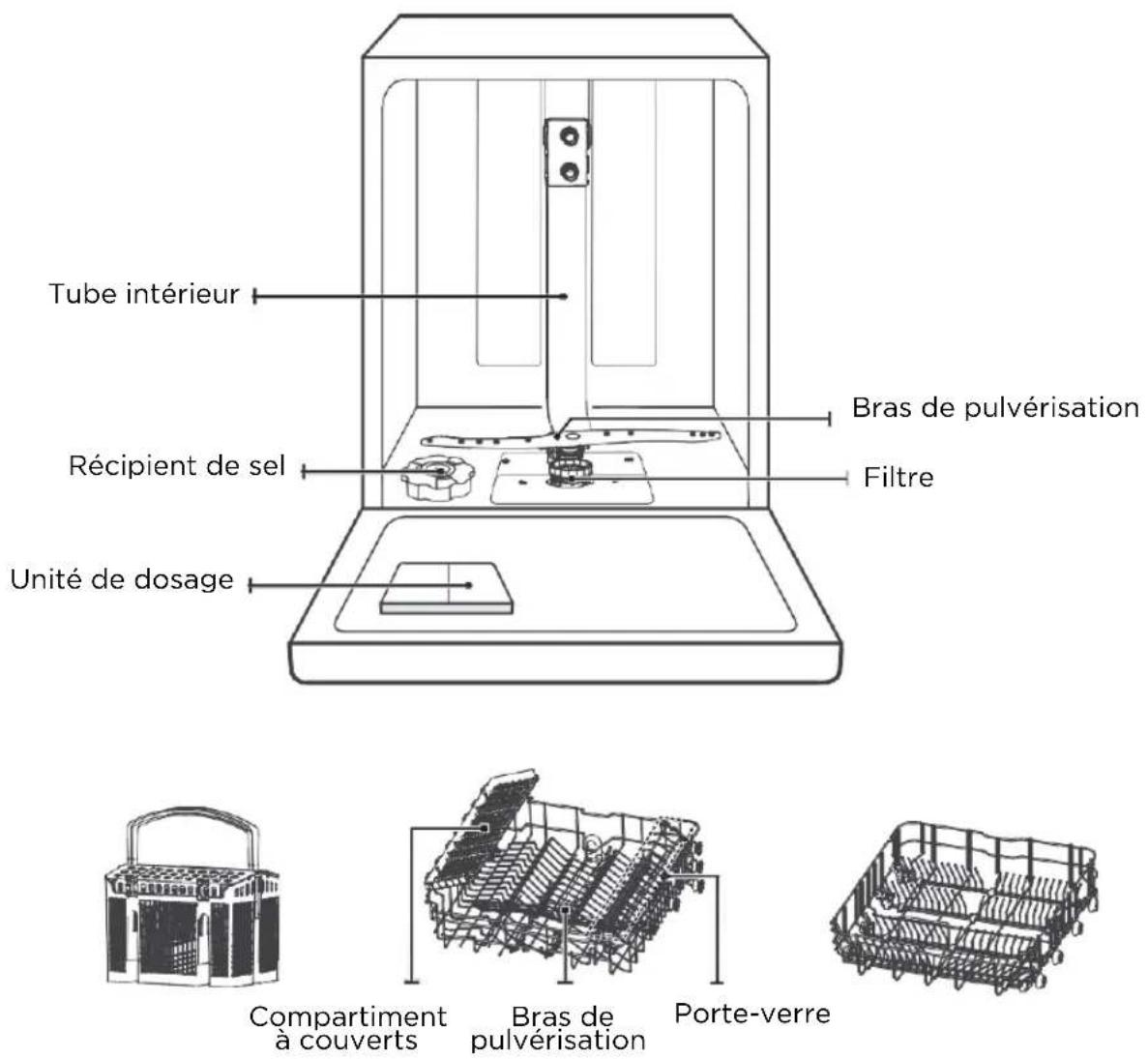

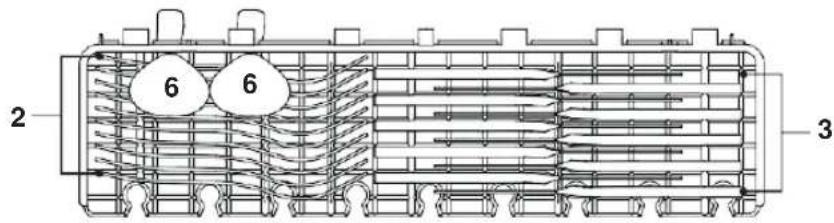

Panier à couverts

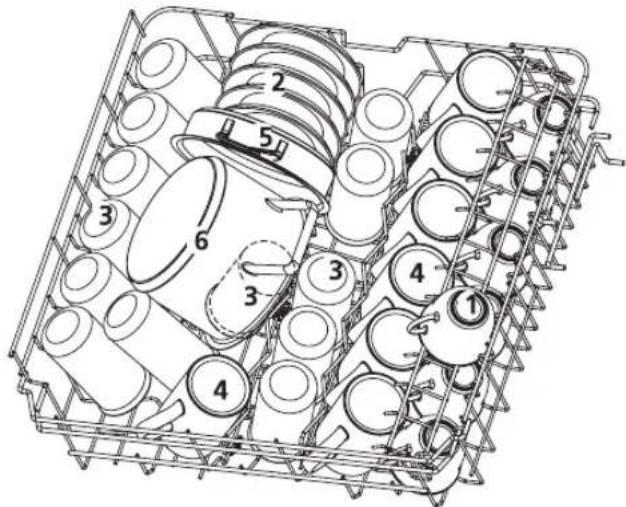

Panier supérieur Panier inférieur

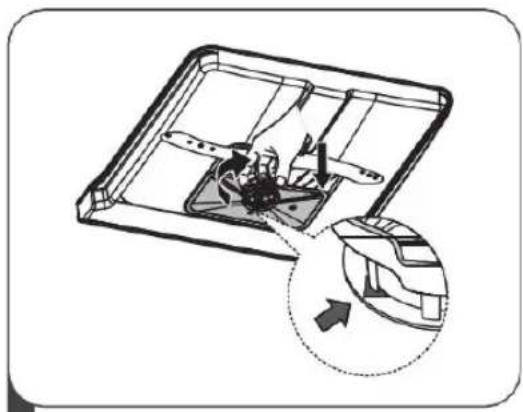

REMARQUE:

Les images sont uniquement présentées à titre de référence. La situation réelle peut varier selon le modèle. Veuillez en tenir compte.

Avant la première utilisation:

1. Ajuster l'adoucisseur d'eau
2. Verser du sel dans l'adoucisseur d'eau
3. Charger le panier
4. Remplir l'unité de dosage

Verser du sel dans l'adoucisseur d'eau

REMARQUE:

N'utilisez que du sel adapté à ce lave-vaisselle.

Le récipient de sel se trouve sous le panier inférieur et doit être rempli de la manière suivante

AVERTISSEMENT

N'utilisez que du sel adapté au lave-vaisselle!

- Tout autre type de sel non spécifiquement conçu pour être utilisé dans les lave-vaisselle, en particulier le sel de table, endommagera l'adoucisseur d'eau. En cas de dommages causés par l'utilisation de sel inadéquat, le fabricant ne fournit aucune garantie et décline toute responsabilité pour les dommages subis.

Remplissez l'adoucisseur d'eau uniquement avec du sel avant d'effectuer un cycle de rinçage.

- Cela permet d'éviter que le sel ou l'eau salée répandue ne reste longtemps au fond de la machine, ce qui pourrait entraîner de la corrosion.

Suivez les étapes ci-dessous pour ajouter du sel pour lave-vaisselle:

1. Retirez le panier inférieur et dévissez le couvercle du récipient.
2. Insérez l'extrémité de l'entonnoir (fourni) dans le trou et ajoutez environ 1,5 kg de sel pour lave-vaisselle.
3. Remplissez le récipient de sel au maximum avec de l'eau. Il est normal qu'une petite quantité d'eau s'échappe du récipient de sel.
4. Revissez le couvercle après avoir rempli le récipient.
5. Le voyant lumineux du sel s'éteint lorsque le récipient de sel a été rempli de sel.
6. Immédiatement après avoir rempli le récipient de sel, il faut lancer un programme de rinçage (nous recommandons un programme court). Sinon, le système de filtration, la pompe ou d'autres parties importantes de l'appareil peuvent être endommagées par l'eau salée. Ce type de dommages n'est pas couvert par la garantie.

REMARQUE:

• Le récipient de sel ne peut être rempli que lorsque le voyant lumineux du sel (→) est allumé sur le bandeau de commande. Selon la qualité de la dissolution du sel, le voyant lumineux du sel peut s'allumer même si le récipient de sel est plein.
• Si le voyant lumineux du sel n'est pas allumé sur le bandeau de commande (sur certains modèles), vous pouvez estimer le moment où il faut faire l'appoint de sel dans l'adoucisseur en fonction des cycles de rinçage du lave-vaisselle.
• Si du sel est renversé, lancez un programme de trempage ou un programme rapide pour l'enlever.

L'adoucisseur d'eau doit être réglé manuellement avec le régulateur de dureté de l'eau. L'adoucisseur d'eau élimine les minéraux et les sels de l'eau qui affecteraient le fonctionnement de l'appareil.

Plus il y a de minéraux, plus l'eau est dure.

L'adoucisseur d'eau doit être réglé en fonction de la dureté de l'eau dans votre région. Votre autorité locale chargée de l'eau vous informera de la dureté de l'eau dans votre region.

Ajuster la consommation de sel

Le lave-vaisselle est conçu de manière à ce que la quantité de sel utilisée puisse être ajustée en fonction de la dureté de l'eau utilisée. L'objectif est d'optimiser et d'ajuster individuellement la consommation de sel.

Suivez les étapes ci-dessous pour ajuster la consommation de sel.

1. Ouvrez la porte et allumez l'appareil.
2. Appuyez sur le bouton programme pendant plus de 5 secondes dans les 60 secondes suivant l'actionnement du bouton de mise en marche pour démarrer l'adoucisseur d'eau.
3. Appuyez sur le bouton programme pour sélectionner l'adoucisseur d'eau approprié à votre région. Les adoucisseurs d'eau changent dans l'ordre suivant :
4. H3->H4->H5->H6->H1->H2->H3;
5. Attendez 5 secondes ou appuyez sur le bouton de mise en marche pour terminer le réglage et quitter le mode de réglage.

Dureté de l'eau

Allemagne°dH	France°fH	Angleterre°Clarke	mmol/l	Niveau d'adoucisseur d'eau	Consommation de sel (grammes / cycle de rinçage)
0-5	0-9	0-6	0-0.94	H1	0
6-11	10-20	7-14	1.0-2.0	H2	9
12-17	21-30	15-21	2.1-3.0	H3	12
18-22	31-40	22-28	3.1-4.0	H4	20
23-34	41-60	29-42	4.1-6.0	H5	30
35-55	61-98	43-69	6.1-9.8	H6	60

1^ = 1,25^ = 1,78^ = 0,178mmol / l
Réglage d'usine : H3
Contactez votre autorité locale de l'eau pour obtenir des informations sur la dureté de votre eau.

Adoucisseur d'eau

La dureté de l'eau varie d'un endroit à l'autre. Si l'on utilise de l'eau dure dans le lave-vaisselle, des dépôts se formeront sur la vaisselle et les ustensiles.

L'appareil est équipé d'un adoucisseur d'eau spécial avec réservoir de sel pour éliminer le calcaire et les minéraux de l'eau.

Préparation et rangement de la vaisselle

• Envisagez d'acheter des ustensiles qui sont marqués comme adaptés au lave-vaisselle.
• Choisissez un programme avec la température la plus basse possible pour certains ustensiles.
• Pour éviter tout dommage, ne sortez pas les verres et les couverts du lave-vaisselle immédiatement après la fin du programme.

Lavage de couverts et de vaisselle particuliers

Non adapté

• Couverts à manche en bois, en corne ou en nacre
• Les articles en plastique qui ne sont pas résistants à la chaleur
• Couverts anciens avec des parties collées qui ne résistent pas à la température
• Couverts ou vaisselle collés
• Ustensiles en étain ou en cuivre
• Cristal
  • Ustensiles en acier oxydable
• Plateaux en bois
• Objets en fibres synthétiques

Peu adapté

• Certains types de verre peuvent devenir ternes après de nombreux rinçages
• Les pièces en argent et en aluminium ont tendance à se décolorer au cours du rinçage
• Les motifs émaillés peuvent s'estomper s'ils sont fréquemment lavés au lave-vaisselle

Recommandations pour le chargement du lave-vaisselle

Grattez les restes de nourriture les plus importants. Faites tremper les

restes de nourriture brûlée dans les casseroles. Il n'est pas nécessaire de rincer la vaisselle sous l'eau courante.

Respectez les consignes de chargement suivantes pour obtenir les meilleures performances du lave-vaisselle.

(Les caractéristiques et l'apparence des paniers et des paniers à couverts peuvent différer de votre modèle).

Placez les articles dans le lave-vaisselle comme suit :

• Les objets tels que les tasses, verres, pots/poêles, etc. pointant vers le bas.
• Les objets courbés ou présentant des creux doivent être placés en biais pour que l'eau puisse s'écouler.
• Tous les ustensiles sont empilés en toute sécurité et ne peuvent pas se renverser.
• Tous les ustensiles sont placés de manière à ce que les bras de pulvérisation puissent tourner librement.
• Les objets creux tels que les tasses, les verres, les poêles, etc. avec l'ouverture tournée vers le bas afin qu'aucune eau ne puisse s'accumuler dans le récipient ou dans un creux profond.
• La vaisselle et les couverts ne doivent pas se trouver l'un dans l'autre ni se recouvrir. Pour éviter tout dommage, les verres ne doivent pas se toucher.
• Le panier supérieur est destiné aux objets plus délicats et plus légers tels que les verres, les tasses à café et à thé.
• Les couteaux à longues lames rangés debout représentent un danger potentiel !
• Les articles de coutellerie longs et/ou tranchants, tels que les couteaux à découper, doivent être rangés horizontalement dans le panier supérieur.
• Ne surchargez pas votre lave-vaisselle. C'est important pour obtenir de bons résultats et pour favoriser une consommation d'énergie raisonnable.

REMARQUE:

Les très petits articles ne doivent pas être lavés au lave-vaisselle car ils pourraient facilement tomber du panier.

Retirer la vaisselle

Pour empêcher l'eau de s'égoutter du panier supérieur dans le panier inférieur, vous devez d'abord vider le panier inférieur, puis le panier supérieur.

Les objets seront chauds!

Pour éviter tout dommage, ne sortez les verres et les couverts du lave-vaisselle qu'après environ 15 minutes après la fin du programme.

Ne laissez aucun objet dépasser du fond. Placez toujours les objets pointus avec la pointe vers le bas!

Ranger le panier supérieur

Le panier supérieur est conçu pour contenir des ustensiles plus délicats et plus légers tels que des verres, des tasses et des soucoupes à café et à thé, ainsi que des assiettes, des bols et des poêles peu profondes (à condition qu'ils ne soient pas trop encrassés). Positionnez la vaisselle et les ustensiles de cuisine de manière à ce qu'ils ne soient pas déplacés par le jet d'eau.

Ranger le panier inférieur

Nous recommandons de placer les objets de grande taille et les plus difficiles à nettoyer dans le panier inférieur, comme les casseroles, les poêles, les couvercles, les plats et les bols, comme le montre l'illustration ci-dessous. Les plats et les couvercles doivent être placés sur le côté des supports afin de ne pas bloquer la rotation du bras de pulvérisation supérieur. Le diamètre maximal recommandé pour les assiettes situées devant l'unité de dosage est de 19 cm afin de ne pas obstruer l'ouverture de l'unité de dosage.

Ranger le panier à couverts

Les couverts doivent être placés séparément dans le panier à couverts, aux endroits appropriés, et il faut veiller à ne pas emboîter les ustensiles les uns dans les autres, car cela pourrait entraîner une mauvaise performance de nettoyage.

1. Panier supérieur

N° Article

1 Gobelets

2 Soucoupes

3 Verres

4 Tasses

5 Marmite de four

6 Petit pot

2. Panier inférieur

N° Article

7 Assiettes à dessert

8 Assiette à dîner

9 Assiettes à soupe

10 Assiette ovale

11 Assiettes à dessert enmélamine

12 Bols en mélamine

13 Bol en verre

14 Bols à dessert

15 Panier à couverts

3. Compartiment à couverts

REMARQUE:

Placez des objets légers et plats dans le compartiment. Le poids total ne doit pas dépasser 1,5 kg.

4. Panier à couverts

Informations sur les tests de comparabilité

selon la norme EN60436

Capacité : 14 couverts

Position du panier supérieur : position inférieure

Programme : ECO

Réglage du produit de rinçage : 5

Réglage de l'adoucisseur : H3

Numéro	Objet
1	Cuillères à soupe
2	Fourchettes
3	Couteaux
4	Cuillères à café
5	Cuillères à dessert
6	Cuillère à servir
7	Fourchette à servir
8	Louche

Conseils pour l'utilisation du panier

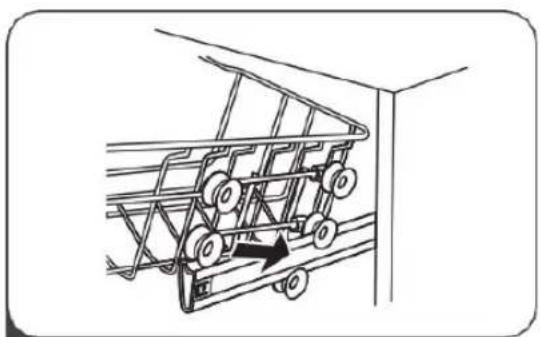

Ajustement du panier supérieur

la hauteur du panier supérieur peut être facilement ajustée pour accueillir des ustensiles plus hauts dans le panier supérieur ou inférieur.

Suivez la procédure ci-dessous pour ajuster la hauteur du panier supérieur:

1 Tirez lepanier supérieur.

2 Retirez le panier supérieur.

3 Remettez le panier supérieur sur lesrolettes supérieures ouinférieures.

4 Insérez le panier supérieur.

Replier le porte-verre

Repliez le porte-verre vers le haut pour faire de la place aux ustensiles plus hauts dans le panier supérieur. Vous pouvez alors appuyer les verres hauts contre ces derniers. Vous pouvez également retirer complètement le porte-verre lorsqu'il n'est pas utilisé.

Replier les rangées de pointes

Les pointes du panier inférieur servent à tenir les assiettes et les plats. Elles peuvent être abaissées pour créer plus d'espace pour les grands ustensiles.

soulever replier vers l'arrière

Fonction du liquide de rinçage et du détergent

Le liquide de rinçage est libéré lors du rinçage final pour éviter que l'eau ne forme des gouttelettes sur votre vaisselle, ce qui pourrait entraîner des taches et des traces. Il améliore également le séchage en permettant à l'eau de couler des plats. Votre lave-vaisselle est conçu pour l'utilisation d'agents de rinçage liquides.

AVERTISSEMENT

Utilisez uniquement un liquide de rinçage de marque pour votre lave-vaisselle. Ne remplissez jamais le récipient de liquide de rinçage avec d'autres substances (par exemple, du produit vaisselle, du détergent liquide). Cela endommagerait l'appareil.

Quand faut-il faire l'appoint de liquide de rinçage?

La fréquence avec laquelle le distributeur doit être rempli dépend de la fréquence de lavage de la vaisselle et du réglage du rinçage.

• L'affichage indiquant un niveau de liquide de rinçage bas () s'allume lorsqu'il faut faire l'appoint de liquide de rinçage.
• Ne remplissez pas trop le récipient de liquide de rinçage

Fonction du liquide de rinçage

Les composants chimiques du détergent sont nécessaires pour enlever, décomposer et disperser la saleté du lave-vaisselle. La plupart des détergents de qualité disponibles dans le commerce sont adaptés à cette fin.

AVERTISSEMENT

- Utilisation correcte des détergents

N'utilisez que des détergents spécialement fabriqués pour être utilisés dans les lave-vaisselle. Stockez votre détergent au frais et au sec.

Ne mettez du détergent en poudre dans le distributeur que juste avant de lancer le cycle de lavage.

• Le détergent est corrosif !
- Gardez-le hors de portée des enfants.

Remplir le récipient de liquide de rinçage

1 Retirez le couvercle du récipient de liquide derinçage en soulevant la poignée.

2 Versez le liquide derinçage dans ledistributeur, en prenant soin de ne pas leremplir excessivement.

Ajuste le récipient de liquide de rinçage

Pour obtenir une meilleure performance de séchage avec une quantité limitée de liquide de rinçage, le lave-vaisselle est conçu de manière à ce que la consommation puisse être ajustée par l'utilisateur. Suivez ces étapes:

1. Ouvrez la porte et allumez l'appareil.
2. Dans les 60 secondes après avoir appuyé sur le bouton de mise en marche, appuyez sur le bouton programme pendant plus de 5 secondes, puis appuyez sur le bouton de la minuterie pour entrer le modèle choisi. L'affichage du liquide de rinçage clignote à une fréquence de 1 Hz.
3. Appuyez sur le bouton programme pour sélectionner l'adoucisseur d'eau en fonction de vos habitudes d'utilisation. Les paramètres changent dans l'ordre suivant :D1->D2->D3->D4->D5->D1.
4. Plus le chiffre est élevé, plus le lave-vaisselle utilise de liquide de rinçage.
5. Attendez 5 secondes ou appuyez sur le bouton de mise en marche pour terminer le réglage et quitter le mode de réglage.

1 Choisissez une méthode d'ouverture enfonction de la situation actuelle.

1. Ouvrez le rabat en faisant glisser leloquet de déverrouillage.
2. Ouvrez le rabat enappuyant sur leloquet de déverrouillage.

2 Pour le cycle de rinçage principal, ajoutezdu détergent dansla grande chambre (A). Pour un meilleur résultat denettoyage, surtout avec desobjets très encrassés, appliquez une petite quantité de détergentsur la porte. Le détergent supplémentaire est activé pendant la phase de prélavage.

3 Fermez le rabat en le faisant glisser versl' avant puis en le poussant vers le bas.

REMARQUE:

Notez que le réglage peut varier en fonction de la pollution de l'eau. Suivez les recommandations du fabricant sur l'emballage du détergent

UTILISATION DE VOTRE LAVE-VAISSELLE

Panneau de commande

Opération (Bouton)

1 Alimentation	Appuyez sur ce bouton pour allumer votre lave-vaisselle, l'écran s'allume.
2 Demi-charge	Si vous avez environ ou moins de la moitié d'un couvert complet à laver, vous pouvez choisir cette fonction pour économiser de l'énergie et de l'eau. (Il ne peut être utilisé qu'avec Intensif, Normal, ECO, Verre, 90 min.)
3 Retard Appuyez	sur le bouton pour régler le temps de retard. (3h/6h/9h)
4 Programme	Sélectionnez le programme de lavage approprié et le voyant correspondant s'allume.

Affichage

5 Wi-Fi	Démarrez l'appareil et appuyez sur le bouton Wi-Fi pendant plus de 3 secondes. Après un bip sonore et l'icône se met à clignoter lentement, il est en état de liaison réseau à APP.
6 Démarrage/Mise en pause	Pour démarrer le programme de lavage sélectionné ou le mettre en pause lorsque le lave-vaisselle fonctionne.
7 Temps de retard	P ### emps de retard. (3h/6h/9h)
8 Indicateur de programme
	IntensifPour la vaisselle la plus sale et les casseroles, poêles, plats etc. normalement sales. Avec des aliments séchés.NormalPour les charges normalement sales, comme les casseroles, les assiettes, les verres et les poêles légèrement sales.ECO ECOIl s'agit du programme standard adapté aux charges normalement sales, comme les casseroles, les assiettes, les verres et les poêles légèrement sales.90 minPour les charges normalement sales qui nécessitent un lavage rapide.RapideUn lavage plus court pour les charges légèrement sales qui n'ont pas besoin d'être séchées.
9 Indicateur d'avertissement
	Produit de rinçageSi l'indicateur «*est allumé, c#####ve-vaisselle n'a presque plus de produit de rinçage et nécessite une recharge.SelSi l'indicateur «» est allumé, c#####ve-vaisselle n'a plus de sel et qu'il doit être rempli.RobinetSi l'indicateur «est allumé, c#####obinet d'eau est fermé.
10 Options sur l'APP uniquement

PROGRAMMATION DU LAVE-VAISSELLE

Généralité du cycle de lavage

Le tableau ci-dessous indique les programmes les mieux adaptés à chaque quantité de résidus alimentaires et la quantité de détergent nécessaire. Il comprend également diverses informations sur les programmes. (●) e produit de rinçage sera dosé, (□) oduit de rinçage ne sera pas dosé.

Programme	Description du cycle	Détergent prélavage / lavage principal	Durée de fonctionnement (min)	Énergie (kWh)	Eau (L)	Produit de rinçage
Intensif	Prélavage (50°C)Lavage (65°C)RinçageRinçageRinçage (65°CSéchage)	4/18g(1 ou 2 pieces)	205 1,621 17,8			●
Normal	Prélavage (45 °C)Lavage (55°C)RinçageRinçage (65°C)Séchage	4/18g(1 ou 2 pieces)	175 1,302 14,3			●
(*EN3U242)	Lavage (45°C)RinçageRinçage (60°C)Séchage	22g(1 ou 2 pieces)	220 0,951 11,0			●
90 Min	Lavage (60°C)RinçageRinçage (65°C)Séchage	20g(1 ou 2 pieces)	90 1,111,7			●
Rupide	Lavage (45°C)Rinçage (50°C)Rinçage (55°C)	20g(1 piece)	30	0,751 11,2		○
	Prélavage (35°C)Lavage (60°C)RinçageRinçage (65°C)Séchage	4/18g(1 ou 2 pieces)	270	1,40 14,6		●

REMARQUE :

Ce programme est le cycle de lavage de test. Informations sur les tests de comparabilité selon la norme EN60436.

1. Sortez les paniers inférieur et supérieur, rangez la vaisselle et repoussez les paniers. Nous recommandons de charger d'abord le panier inférieur, puis le panier supérieur.
2. Versez le détergent.
3. Insérez la fiche d'alimentation dans la prise. Alimentation électrique : voir dernière page de la fiche technique du produit Assurez-vous que l'alimentation d'eau est complètement activée.
4. Ouvrez la porte et appuyez sur le bouton de mise en marche.
5. Sélectionnez un programme, le voyant de réponse s'allumera. Fermez alors la porte. Le lave-vaisselle démarre le cycle de rinçage.

Modifier le programme pendant le cycle de rinçage

Un cycle de rinçage ne peut être modifié que s'il a tout juste démarré. Sinon, le détergent peut avoir déjà été libéré et le lave-vaisselle peut avoir déjà évacué l'eau de rinçage. Si tel est le cas, il faut réinitialiser le lave-vaisselle et remplir à nouveau le réservoir de détergent. Suivez ces instructions pour réinitialiser le lave-vaisselle :

1. Ouvrez légèrement la porte pour arrêter le lave-vaisselle. Lorsque le mouvement du bras de pulvérisation s'est arrêté, vous pouvez ouvrir la porte complètement.
2. Appuyez sur le bouton programme pendant plus de trois secondes pour mettre l'appareil en mode veille.
3. Vous pouvez maintenant modifier le programme.
4. Appuyez sur le bouton Départ/Pause, le lave-vaisselle démarre.

Un ustensile oublié peut être ajouté à tout moment avant l'ouverture du réservoir de détergent. Suivez les instructions ci-dessous pour ajouter un ustensile oublié :

1. Appuyez sur le bouton Start/Pause (Démarrage/Mise en pause) pour mettre le lavage en pause.
2. Si les bras d'aspersion ont cessé de fonctionner, vous pouvez ouvrir complètement la porte.
3. Ajoutez les vaisselles oubliées.
4. Fermer la porte.
5. Appuyez sur le bouton Start/Pause (Démarrage/Mise en pause), le lave-vaisselle continuera à fonctionner.

Il est dangereux d'ouvrir la porte au milieu du cycle de rinçage, car la vapeur chaude peut vous ébouillanter.

Entretien extérieur

Porte et joint de porte

Nettoyez régulièrement les joints de porte avec un chiffon doux et humide pour éliminer les résidus de nourriture.

En chargeant le lave-vaisselle, des résidus de nourriture et de boisson peuvent s'égoutter sur les côtés de la porte. Ces zones sont situées à l'extérieur de la chambre de rinçage et ne sont pas atteintes par l'eau des bras de pulvérisation. Tout résidu doit être essuyé avant de fermer la porte.

Bandeau de commande

Si un nettoyage est nécessaire, le bandeau de commande doit être essuyé uniquement avec un chiffon doux et humide.

AVERTISSEMENT

• Pour empêcher l'eau de pénétrer dans le système de verrouillage des portes et les composants électriques, n'utilisez pas de nettoyant en aérosol.
• N'utilisez jamais de produits à récurer ou d'éponges à récurer sur les surfaces extérieures, car ceux-ci peuvent rayer la surface. Certaines serviettes en papier peuvent également laisser des éraflures ou des marques sur la surface.

Entretien intérieur

Système de filtration

Le système de filtration au fond de la chambre de rinçage permet de capter les saletés les plus grossières du cycle de rinçage. L'accumulation de ces saletés peut entraîner un bouchage des filtres. Vérifiez régulièrement l'état des filtres et nettoyez-les sous l'eau courante si nécessaire. Suivez les étapes ci-dessous pour nettoyer les filtres dans la chambre de rinçage.

REMARQUE:

Les images sont uniquement présentées à titre de référence. Les

systèmes de filtration et les bras de pulvérisation peuvent être différents selon le modèle.

1 Tenez fermement le filtregrossier ettournez-le dans le sens inverse desaiguilles d'une montre pour ledéverrouiller. Soulevez le filtre et retirez-ledu lave-vaisselle.

2 Le filtre fin peut être retiré du fondde l’unité de filtration. Le filtre grossier peut être retiré du filtre principal en pressant légèrement et en retirant les languettes situées enhaut.

3 Les résidus alimentaires plus grossierspeuvent être éliminés sous l'eau courante. Pour un nettoyage plus approfondi, utilisezune brosse de nettoyage douce.

4 Remontez les filtres dans l'ordre inverse, Remplacezl' insert de filtrage et tournez laflèche de fermeturedans le sens desaiguilles d'une montre.

AVERTISSEMENT

• Ne serrez pas trop les filtres. Remplacez les filtres dans le bon ordre, sinon des saletés grossières pourraient entrer dans le système et provoquer un bouchage.
• N'utilisez jamais le lave-vaisselle sans filtre. Un remplacement incorrect du filtre peut réduire les performances de l'appareil et endommager la vaisselle et les ustensiles.

Bras de pulvérisation

Les bras de pulvérisation doivent être nettoyés régulièrement car l'eau dure et les produits chimiques bouchent les buses et les roulements des bras de pulvérisation.

Suivez ces instructions pour nettoyer les bras de pulvérisation:

1 Pour retirer le bras de pulvérisationsupérieur, maintenez l'écrou au centre ettournez le bras de pulvérisation dans lesens inverse des aiguilles d'une montre.

2 Tirez le bras de pulvérisation inférieurvers lehaut.

3 Nettoyez les bras de pulvérisation à l'eau savonneuse et à l'eau chaude et utilisezune brosse douce pour nettoyer lesbuses. Rincez-les soigneusement etréinsérez-les correctement.

Mesures antigel

En hiver, des mesures de protection contre le gel doivent être prises pour le lave-vaisselle. Procédez comme suit après chaque cycle de rinçage:

1. Coupez l'alimentation électrique du lave-vaisselle à la source d'alimentation.
2. Coupez l'alimentation en eau et débranchez la conduite d'alimentation en eau du robinet d'eau.
3. Vidangez l'eau du tuyau d'entrée et de la vanne d'eau. (Utilisez un bol pour récupérer l'eau)
4. Reconnectez l'alimentation en eau à la vanne d'eau.
5. Retirez le filtre au fond du bac et épongez l'eau du fond.

Après chaque cycle de rinçage

Coupez l'alimentation en eau de l'appareil après chaque cycle de rinçage et laissez la porte légèrement ouverte pour éviter que de l'humidité ou des odeurs ne soient emprisonnées dans l'appareil.

Débranchez la fiche

Débranchez toujours la fiche de la prise avant de nettoyer ou d'effectuer des travaux d'entretien.

Pas de solvants ni d'agents de nettoyage abrasifs

N'utilisez pas de solvants ou de nettoyants abrasifs pour nettoyer l'extérieur et les parties en caoutchouc du lave-vaisselle.

Utilisez uniquement un chiffon avec de l'eau chaude savonneuse.

Pour enlever les taches sur la surface intérieure, utilisez un chiffon humidifié avec de l'eau et un peu de vinaigre ou un détergent spécialement conçu pour les lave-vaisselle.

En cas de périodes de non-utilisation prolongées

Il est recommandé d'effectuer un cycle de rinçage avec le lave-vaisselle vide, puis de débrancher l'appareil, de couper l'alimentation en eau et de laisser la porte légèrement ouverte.

Cela contribue à prolonger la durée de vie des joints de porte et empêche la formation d'odeurs dans l'appareil.

Déplacer l'appareil

Si l'appareil doit être déplacé, essayez de la maintenir en position verticale. En cas d'absolue nécessité, il peut être placé au dos.

Joints

L'un des facteurs qui conduisent à la formation d'odeurs dans le lave-vaisselle est la nourriture emprisonnée dans les joints. Un nettoyage régulier à l'aide d'une éponge humide permet d'éviter cela.

GUIDE D'INSTALLATION

AVERTISSEMENT

Risque de choc électrique

Coupez l'alimentation électrique du lave-vaisselle.

Le non-respect de cette instruction peut entraîner la mort ou un choc électrique.

ATTENTION:

L'installation des tuyaux et des composants électriques doit être effectuée par des spécialistes.

Informations sur la connexion électrique

AVERTISSEMENT

Pour la sécurité personnelle:

• N'utilisez pas de rallonge avec cet appareil.
• Ne coupez ou ne retirez jamais la prise de terre du cordon d'alimentation, quelles que soient les circonstances.

Exigences électriques

Consultez la plaque signalétique pour lire la tension nominale et connectez le lave-vaisselle à une alimentation électrique appropriée. Utilisez le fusible 10A / 13A / 16A requis, un fusible à retardement ou un disjoncteur recommandé et prévoyez un circuit séparé qui n'alimente que cet appareil.

Connexion électrique

Assurez-vous que la tension et la fréquence de l'alimentation électrique correspondent aux spécifications de la plaque signalétique. N'insérez pas la fiche dans une prise de courant qui n'est pas correctement mise à la terre. Si la prise de courant à laquelle l'appareil doit être branché ne convient pas à la fiche, remplacez la prise de courant au lieu d'utiliser un adaptateur ou autre, car cela peut provoquer une surchauffe et un incendie.

Avant l'utilisation, assurez-vous qu'une mise à la terre adéquate est prévue.

Arrivée et évacuation d'eau

Raccordement à l'eau froide

Raccordez le tuyau d'alimentation en eau froide à un raccord fileté de 3/4 (de pouce) et assurez-vous qu'il est bien fixé. Si les conduites d'eau sont neuves ou n'ont pas été utilisées pendant une longue période, laissez couler l'eau pour vous assurer que l'eau est claire. Cette précaution est nécessaire pour éviter le risque de bloquer l'alimentation en eau et d'endommager l'appareil.

tuyau d'alimentation de sécurité

Informations sur le tuyau d'alimentation de sécurité

Le tuyau d'alimentation de sécurité est constitué de doubles parois. Le système de tuyaux bloque l'écoulement de l'eau en cas de rupture du tuyau d'alimentation et l'espace d'air entre le tuyau d'alimentation et le tuyau à nervures extérieures se remplit d'eau.

AVERTISSEMENT

Un tuyau fixé à une douchette peut éclater s'il est installé sur la même conduite d'eau que le lave-vaisselle. Si votre évier en possède une, il est recommandé de débrancher le tuyau et de fermer le trou.

Raccorder le tuyau d'alimentation de sécurité

1. Tirez complètement les tubes d'alimentation de sécurité hors du compartiment à l'arrière du lave-vaisselle.
2. Serrez les vis du tuyau d'alimentation de sécurité sur le robinet avec un filetage de 3/4 de pouce.
3. Allumez complètement l'eau avant de mettre en marche le lave-vaisselle.

Retirer le tuyau d'alimentation de sécurité

1. Coupez l'eau.
2. Dévissez le tuyau d'alimentation de sécurité du robinet d'eau.

Raccordement des tuyaux d'évacuation

Insérez le tuyau de vidange dans un tuyau d'évacuation d'un diamètre minimum de 4 cm ou laissez-le couler dans l'évier, en prenant soin de ne pas le plier ni le comprimer. La hauteur du tuyau d'évacuation doit être inférieure à 1000 mm. L'extrémité libre du tuyau ne doit pas être immergée dans l'eau pour éviter que l'eau ne reparte dedans.

⚠ Fixez solidement le tuyau d'évacuation en position A ou B.

Vider l'excès d'eau des tuyaux

Si l'évier est situé à 1000 mm au-dessus du sol, l'excès d'eau dans les tuyaux ne peut pas être évacué directement dans l'évier. Dans ce cas, l'excès d'eau des tuyaux doit être évacué dans une cuvette ou un récipient approprié situé à l'extérieur et plus bas que l'évier.

É vacuation d'eau

Raccordez le tuyau d'évacuation d'eau. Le tuyau d'évacuation doit être installé correctement pour éviter les fuites d'eau. Veillez à ce que le tuyau d'évacuation de l'eau ne soit pas plié ou coincé.

Tuyau de rallonge

Si vous avez besoin d'une rallonge du tuyau d'évacuation, veillez à utiliser un tuyau de vidange similaire.

Il ne doit pas dépasser 4 mètres de longueur, sinon l'effet nettoyant du lave-vaisselle pourrait être altéré.

Raccordement au siphon

Le raccord d'évacuation doit être situé à une hauteur inférieure à 100 cm (maximum) du sol sur lequel repose le lave-vaisselle. Le tuyau d'évacuation de l'eau doit être fixé.

Installer l'appareil

Positionnez l'appareil à l'endroit souhaité. L'arrière doit être adossé au mur adjacent et les côtés aux meubles ou aux murs voisins. Le lave-vaisselle est équipé de tuyaux d'arrivée et d'évacuation d'eau qui peuvent être installés à droite ou à gauche pour faciliter une installation correcte.

Aligner l'appareil

Dès que l'appareil est positionné, il peut être aligné en réglant la hauteur du lave-vaisselle à l'aide des vis des pieds. L'appareil ne doit pas être incliné à plus de 2°.

Montage entre des armoires existantes

Une hauteur du lave-vaisselle de 845 mm est conçue pour permettre l'installation de l'appareil entre des armoires existantes de même hauteur dans les cuisines équipées modernes.

Le plan de travail stra ^□□□□ appareil ne nécessite aucun entretien particulier puisqu'il est résistant à la chaleur, aux rayures et aux taches.

Sous le plan de travail existant

(Lors de l'installation sous un plan de travail)

Dans la plupart des cuisines équipées modernes, il n'y a qu'un seul plan de travail sous lequel sont installés les meubles et les appareils électriques. Dans ce cas, retirez le plan de travail du lave-vaisselle en dévissant les vis situées sous le bord arrière du plan (a).

Attention

Après avoir retiré le plan de travail, les vis doivent être revissées sous le bord arrière du plan (b).

CONSEILS DE DÉ PANNAGE

Avant d'appeler le service clientèle

Si vous regardez les schémas sur les pages suivantes, vous pouvez vous éviter un appel au service clientèle.

Problème	Causes possibles	Que faire
Le lave-vaisselle ne démarre pas	Le fusible a sauté ou le disjoncteur s'est déclenché.	Remplacez le fusible ou réinitialisez le disjoncteur. Retirez tous les autres appareils qui partagent le même circuit avec le lave-vaisselle..
	L'alimentation électrique n'est pas activée.	Assurez-vous que le lave-vaisselle est en marche et que la porte est bien fermée. Assurez-vous que le cordon d'alimentation est correctement branché dans la prise murale.
	La pression de l'eau est faible.	Vérifiez que l'alimentation en eau est correctement raccordée et que l'eau est bien activée.
	La porte du lave- vaisselle n'est pas correctement fermée.	Assurez-vous que la porte est correctement fermée et verrouillée.
L'eau n'est pas pompée hors du lave-vaisselle	Tuyau d'évacuation tordu ou coincé.	Vérifiez le tuyau d'évacuation.
	Filtre bouché.	Vérifiez le filtre grossier.
	L'évier de la cuisine est bouché.	Vérifiez l'évier de la cuisine pour vous assurer que l'évacuation de l'eau fonctionne correctement. Si le problème est lié à un bouchon dans l'évier, il faudra plutôt faire appel à un plombier plutôt qu'au service clientèle.
Solution caustique dans la chambre de rinçage	Mauvais détergent.	Utilisez uniquement un détergent spécial pour lave-vaisselle afin d’éviter la formation de solution caustique. Dans ce cas, ouvrez le lave-vaisselle et laissez la solution caustique s’évaporer. Versez 4 litres d’eau froide au fond du lave-vaisselle.Fermez la porte du lave-vaisselle et choisissez un cycle de lavage quelconque. D’abord, le lave-vaisselle évacue l’eau. Ouvrez la porte lorsque la phase de vidange est terminée et vérifiez que la solution caustique a disparu.Répétez la procédure si nécessaire.
	Détergent renversé.	Essuyez le produit de rinçage renversé immédiatement.
Chambre de rinçage encrassée	Il est possible qu’un détergent avec colorant ait été utilisé.	Assurez-vous que le détergent ne contient pas de colorants.
Cognements dans le lave-vaisselle	Un bras de pulvérisation entre en contact avec un objet dans un panier.	Interrompez le programme et réorganisez les objets qui obstruent le bras de pulvérisation.
Cliquetis dans le lave- vaisselle	La vaisselle se trouve en vrac dans le lave-vaisselle.	Interrompez le programme et réorganisez la vaisselle.
Cognements dans les conduites d’eau	Peut être causé par l’installation sur place ou par la section de la conduite.	N’affecte pas le fonctionnement du lave- vaisselle. En cas de doute, consultez un installateur qualifié.
Turbidité sur la verrerie	Combinaison d'une eau douce et d'un surplus de détergent	Utilisez moins de détergent en présence d'une eau douce et choisissez un cycle de rinçage plus court pour rincer la verrerie.
Taches de rouille sur les couverts	Les objets concernés ne sont pas résistants à la corrosion.	Évitez de laver au lave-vaisselle les ustensiles qui ne sont pas résistants à la corrosion.
	Un programme n'a pas été exécuté après l'ajout de sel dans le lave- vaisselle. Des traces de sel sont entrées dans le cycle de rinçage.	Après avoir ajouté du sel, lancez toujours un programme de lavage sans vaisselle. Ne sélectionnez pas la fonction Turbo (si elle est disponible) après avoir ajouté du sel.
	Le couvercle de l'adoucisseur d'eau est desserré.	Vérifiez que le couvercle de l'adoucisseur d'eau est bien fixé.
La vaisselle n'est pas propre	La vaisselle n'était pas rangée correctement.	Voir « Préparation et rangement de la vaisselle »
	Le programme n'était pas assez puissant.	Choisissez un programme plus intensif.
Film blanc sur la surface intérieure	Minéraux dans l'eau dure.	Pour nettoyer l'intérieur, utilisez une éponge humide avec du liquide vaisselle et portez des gants en caoutchouc. N'utilisez jamais un autre produit de nettoyage que le détergent à vaisselle, car cela peut entraîner la formation de mousse ou de solution caustique.
Taches noires ou grises sur la vaisselle	Les ustensiles en aluminium ont frotté contre la vaisselle.	Utilisez un nettoyant doux et abrasif pour éliminer ces taches.
Du détergent reste dans l’unité de dosage	La vaisselle bloque l’unité de dosage.	Réarrangez la vaisselle.
Taches blanches sur la vaisselle et les verres	L’eau dure peut provoquer des dépôts calcaires.	Ajoutez plus de détergent.
The dishes are not clean	Not enough detergent added	Use more detergent or change your detergent.
	Items are blocking the movement of the spray arms.	Arrange the items so that the spray arms can rotate freely.
	The filter combination is not clean or not correctly inserted into the bottom of the wash cabinet.This can lead to the blocking of the spray arm nozzles.	Clean the filter and/or insert it correctly. Clean the spray arm nozzles.
La vaisselle ne sèche pas	La vaisselle n’est pas rangée correctement	Chargez le lave-vaisselle comme indiqué dans le manuel d’utilisation.
	La vaisselle est enlevée trop tôt.	Ne videz pas le lave-vaisselle immédiatement après le rinçage.Ne retirez la vaisselle que lorsque la température intérieure est sans danger. D’abord, videz le panier inférieur pour éviter que l’eau ne s’écoule du panier supérieur.
	Un mauvais programme a été sélectionné.	Avec un programme court la température de lavage est plus faible, ce qui réduit la performance de nettoyage. Sélectionnez un programme dont le temps de rinçage est plus long.
	Utilisation de couverts avec un revêtement de qualité médiocre.	Avec ces articles, l’évacuation de l’eau est plus difficile. Les couverts ou la vaisselle de ce type ne se prêtent pas au nettoyage au lave- vaisselle.

En cas de dysfonctionnement, le lave-vais ^□□□□□□□ odes d'erreur pour ^□□□□□□□ sfonctionnement :

La lumière Rapid clignote rapidement	Temps d'entrée plus long.	Les robinets ne sont pas ouverts,ou l'arrivée d'eau est limitée, ou lapression d'eau est trop faible.
Les lumières Rapid, 90min clignotent rapidement	La température requise n'estpas atteinte.	Dysfonctionnement de l'élémentant.
La lumière ECO clignote rapidement	Débordement. Fuite d'un élément du lave-vaisselle.
Les lumières Intensif,ECO et Rapid clignotent rapidement	Échec de la communicationentre la carte de circuit principalet la carte de circuit d’.	Circuit ouvert ou rupture du câblagepour la communication.

AVERTISSEMENT

• Si l'eau fuit, fermez l'alimentation principale en eau avant d'appeler le service clientèle.
• S'il y a de l'eau dans la cuve, vous devez retirer l'eau avant de remettre le lave-vaisselle en marche.
• S'il y a un code d'erreur qui ne peut pas être résolu, veuillez demander une assistance professionnelle.

Hauteur (H)	845mm
Largeur (W)	598 mm
Profondeur (D1)	600 mm (porte fermée)
Profondeur (D2)	1175 mm (porte ouverte à 90°)

Fiche d'information sur le produit

Nom ou marque du fournisseur:		Midea Europe GmbH
Adresse du fournisseur (b):		Ludwig-Erhard-Str.14, 65760 Eschborn, Germany
Modèle:		SF 3.60NW PRO
Paramètres généraux du produit:
Paramètre	Valeur	Paramètre	Valeur
Capacité nominale (a) (ps)	14	Dimensions en cm	Hauteur	84,5
			Largeur	60
			Profondeur	60
EEI (a)	44.9	Energy efficiency class (a)	E (c)
Indice de performance de nettoyage (a)	1.125	Indice de performance de séchage (a)	1.065
Consommation d'énergie en kWh [par cycle], basée sur le programme Eco avec de l'eau froide. La consommation d'énergie réelle dépend de la façon dont l'appareil est utilisé.	0.951	Consommation d'eau en litres (par cycle), basée sur le programme Eco. La consommation d'eau réelle dépend de la dureté de l'eau et de la façon dont l'appareil est utilisé.	11
Durée du programme (a) (h:min)	03:40	Type	Sur pied
Émissions de bruit aérien (a) (dB(A) re 1 pW)	47	Classe d'émission de bruit aérien (a)	C (c)
État éteint (W) État éteint (W)	0.49	État éteint (W)	N/A
Délai de démarrage (W) (si applicable)	1.00	Veille du réseau (si applicable)	N/A

Durée minimale de la garantie offerte par le fournisseur (b): 24 Months

Informations complémentaires:

Lien internet vers le site web du fournisseur où se trouvent les informations visées à l'annexe II, point 6, du règlement (UE) 2019/2022 (1) (b) de la Commission:

(a) pour le programme Eco
(b) Les modifications apportées à ces points ne sont pas considérées comme pertinentes aux fins de l'article 4, paragraphe 4, du règlement (UE) 2017/1369.
(c) Si la base de données des produits génère automatiquement le contenu final de cette cellule, le fournisseur ne doit pas saisir ces données.

(1) Règlement (UE) n° 2019/2022 de la Commission du 1er octobre 2019 établissant des exigences d'écoconception applicables aux lave-vaisselle domestiques conformément à la directive 2009/125/CE du Parlement européen et du Conseil, modifiant le règlement (CE) n° 1275/2008 de la Commission et abrogeant le règlement (UE) n° 1016/2010 de la Commission (voir page 267 du Journal officiel).

Déclaration de conformité RED (DoC)

nous

Midea Europe GmbH

Ludwig-Erhard-Str.14, 65760 Eschborn, Germany

déclarons sous notre seule responsabilité que le produit :

Nom du produit : Lave-vaisselle

Nom commercial : Midea

Type ou modèle : SF 3.60NW PRO

Informations complémentaires pertinentes :

auquel cette déclaration se rapporte est conforme aux

exigences et autres exigences pertinentes de la directive ER (2014/53/EU).

Ce produit est conforme à

AUTRES (y compris l'art. 3(3) et les spécifications volontaires) :

Limitation de validité (le cas échéant):......

Information supplémentaire:

Organisme notifié impliqué:

Dossier technique détenu par:. Foshan Shunde Midea Washing Appliances Mfg. Co., Ltd.

Lieu et date d'émission (de cette DoC): .Foshan/2020-12-25......

Signé par ou pour le fabricant :

Signature de la personne autorisée

Nom (en caractères d'imprimerie):......Ke Ningsheng......

Titre :.....Ingénieur produit.....

Nous vous félicitons pour votre nouvel appareil et sommes convaincus que vous serez sasfait et beaucoup l'apprécier.

En cas de réclamaon, veuillez nous contacter:

Midea Europe GmbH

Page d'accueil: www.midea.com/de

En cas de service :

Téléphone: [phone] - 0

x.: [phone]

Email: [e-mail]

En cas de problème technique, indiquez votre adresse exacte, votre numéro de télé phone, votre numéro de contrat de vente et type d'appareil (qui se trouve sur la plaque signalé tique de l'appareil) et une description précise du défaut. Cela vous fait gagner du temps et de l'argent. Pour des questions particulières, veuillez contacter le centre de service.

Mais avant d'appeler le service:

Veuillez vé rifier d'abord s'il y a une erreur de fonctionnement ou une cause qui n'a rien à voir avec la fonction de votre appareil:

Veuillez noter les informations contenues dans le mode d'emploi et vérifier si

• la prise d'alimentation est connecté e
• la prise d'alimentation peut être endommagé e
• il y a de l'é lectricité

Condions de garane

Cet appareil a été fabriqué et testé selon les méthodes les plus modernes. Le vendeur garantit pendant une durée de 24 mois (à compter de la date de vente) que le matériel est irré prochable. L'appareil n'est pas adapté à un usage commercial.

La demande de garantie expire si l'acheteur ou un tiers intervient.

Dommages causés par une mauvaise manipulation ou utilisation, une mauvaise installation ou un mauvais stockage, un raccordement ou une installation incorrecte, ainsi que la force majeure ou d'autres influences externes sont exclus et pas couverts par cette garantie.

Uniquement si l'utilisation pré vue de l'appareil ne peut être réalisé en ré parant ou en remplaçant l'appareil, l'acheteur peut exiger une réduction du prix d'achat ou la ré siliation du contrat d'achat dans les 6 mois à compter de la date d'achat.

Les ré clamations en dommages-inté rêts, y compris les dommages indirects, sont exclues, sauf si elles sont fondé es sur une intention

ou né gligence grave.

La garantie n'est valable que sur pré sentation du produit et preuve d'achat.

La garantie est valable en Allemagne.

Importateur de:

Midea Europe GmbH
