MANUALE UTENTE SF 3.60NW PRO MIDEA

Utilizzo del dispositivo con l'applicazione MSmartlife

Per prima cosa assicuratevi che:

1. il tuo smartphone è collegato alla rete Wi-Fi di casa e conosci la password della rete.
2. siete vicini ai vostri dispositivi domestici.
3. il segnale wireless a 2,4 GHz (preferibilmente) o 5 GHz è attivo sul tuo router wireless.

Scarica l'applicazione MSmartLife

Scansiona il codice QR qui sotto o cerca. "MSmartlife" nel Google Play Store (dispositivi Android) o App Store (dispositivi iOS) per scaricare l'applicazione.

Aggiungi il tuo dispositivo

Tocca l'icona "+" per aggiungere un dispositivo domestico al tuo account MSmartlife.

Registrati o accedi all'account Apri l'applicazione e crea un account.

Aprire l'applicazione e inserire un account utente. Se ne hai già uno, accedi semplicemente.

Login Login

Connettiti alla rete Segui le istruzioni dell'app per stabilire una connessione WiFi.

Se la connessione di rete non riesce, fate riferimento ai consigli sull'applicazione per il funzionamento.

Sure

Stato WLAN lampeggiante

	Blink lentamente	In attesa di connessione
	Lampeggio rapido	La connessione vene stabilita
	Lampeggiante veloce,	permanentemente sulla connessione stabilita al router wireless

sul funzionamento della rete

Quando metti in rete il prodotto, assicurati che il cellulare sia il più vicino possibile al tuo prodotto.

I suggerimenti dell'applicazione indicano che se il tuo prodotto supporta solo la comunicazione WiFi a 2,4 GHz, devi selezionare la rete a 2,4 GHz per connatteri.

Midea raccomanda di usare solo valori alfanumerici per i nomi dei router WiFi SSID. Se si usano caratteri speciali, segni di punteggiatura o spazi, il nome SSID potrebbe non apparire correttamente nelle reti disponibili per la connessione all'applicazione. Se lo provi e l'SSID appare correttamente, puoi usarlo in questo modo.

Altrimenti, accedi al router e cambia il nome dell'SSID.

Un gran numero di dispositivi sul router WiFi può influenzare la stabilità della rete. Midea non può consigliare un limite specifico sul numero perché questo dipende dalla qualità del router e da molti altri fattori.

Se cambiate il router o il nome WiFi e la password WiFi, ripetete la procedura di cui sopra per riconnettervi alla rete. Quando la tecnologia del prodotto viene aggiornata, il contenuto di MSmartlife può cambiare. La visualizzazione effettiva della MSmartlifeApp si applica in ogni caso.

Risoluzione dei problemi dell'applicazione MSmartlife

Consigli per la risoluzione dei problemi degli elettrodomestici intelligenti Midea. Questi suggerimenti sono stati creati per i prodotti che includono una funzione radio dual band per lavorare con reti WiFi a 2,4 GHz o 5 GHz. Queste istruzioni non si applicano ai prodotti Midea che utilizzano solo la radio a 2,4 GHz.

Poiché la tecnologia di rete si evolve rapidamente, Midea consiglia di controllare la sezione "Aiuto" dell'applicazione MSmartlife per gli aggiornamenti.

Consigli e raccomandazioni per la risoluzione dei problemi.

Background:

Il supporto dual band offre la scelta e la massima flessibilità del prodotto per un'esperienza di rete domestica di successo. Le reti domestiche dovrebbero avere più opzioni di servizio WiFi a seconda della configurazione del router. Ci sono quattro modalità di configurazione del router WiFi: A, B, C e 0.

A. Solo 2,4 GHz, ad esempio nei vecchi modelli di router WiFi. In questo caso, la radio dual band funziona automaticamente a 2,4 GHz.
B. 5 GHz solo ... Alcuni utenti disattivano la vecchia banda a 2,4 GHz per evitare interferenze dovute a conflitti. In questo caso, la radio dual-band funziona automaticamente a 5 GHz.
C. 2.4 GHz e 5 GHz condividono lo stesso nome SSID ... Per esempio, Johns WiFi In questo caso, il router WiFi e la radio dual band negoziano la migliore frequenza da utilizzare.
D. 2,4 GHz e 5 GHz con nomi SSID diversi ... ad esempio JohnsWiFi_2G e JohnsWiFi_5 G

o Solo in questo caso è possibile scegliere quale banda WiFi utilizzare.

Se il dispositivo ha una funzione radio a doppia banda, è necessario cambiare il router o le impostazioni del router solo in caso di problemi.

In questo caso, è importante conoscere la configurazione del router WiFi esistente (vedi sopra, A, B, C o D).

2,4 GHz contro 5 GHz:

Ci sono diverse filosofie su quale opzione sia più adatta ai dispositivi IoT (Internet of Things). Supponiamo che la banda a 5 GHz sia più adatta per esigenze di larghezza di banda elevate, come lo streaming audio/video, e che i 2,4 GHz siano usati per i dispositivi IoT (Internet of Things). Secondo la teoria delle onde radio, 2,4 GHz dovrebbe essere in grado di penetrare le pareti e gli oggetti meglio di 5 GHz. 5 GHz supporta larghezze di banda superiori a 2,4 GHz, ma i dispositivi IoT non hanno bisogno di un'elevata larghezza di banda.

Tuttavia, ci sono altre ragioni importanti per utilizzare 5 GHz per i dispositivi IoT. Lo spazio di 2,4 GHz è più affollato di fonti di interferenza al di fuori della gamma WiFi, come microonde, telefoni senza fili, tastiere/mouse senza fili e altri dispositivi senza fili (ad esempio Bluetooth, Zigbee, ecc.). Inoltre, 5 GHz è una tecnologia molto più recente ed è quindi probabile che sia più robusta e abbia caratteristiche avanzate come il beamforming.

Tuttavia, Midea non può raccomandare ciò che è meglio per la vostra particolare installazione. Offrendo le nostre apparecchiature con radio dual band, aumentiamo la probabilità di connessioni di successo e resilienti in una gamma più ampia di installazioni, senza richiedere un cambiamento nella configurazione del router o un aggiornamento del router. Tuttavia, in alcune situazioni può essere necessario cambiare il router.

Risoluzione dei problemi

Se non riuscite a connettervi alla rete al primo tentativo

L'SSID della rete domestica non è visibile:

Cattivo segnale... Poiché l'unità utilizza la radio dual band, né il segnale a 2,4 GHz né quello a 5 GHz vengono ricevuti dall'unità. Il fatto che il segnale WiFi sia percepito dal telefono non significa necessariamente che anche la radio del dispositivo possa rilevarlo se il segnale è debole. Lunghe distanze tra il router e il dispositivo o la presenza di troppi ostacoli possono ridurre troppo il livello del segnale. Riorientare il router può facilmente migliorare la situazione. Una soluzione migliore è quella di fornire un ripetitore WiFi o un router di qualità superiore. Tenete presente che la potenza di trasmissione di tutti i router WiFi è limitata dalle norme federali. Un router di qualità superiore può trasmettere meglio il segnale in tutte le direzioni, avere ricevitori più sensibili per raccogliere i segnali deboli e includere un software di qualità superiore per prevenire le connessioni perse.

L'SSID della rete è visibile, ma la connessione non è possibile:

o Le reti pubbliche, come quelle dei ristoranti o degli alberghi, spesso richiedono l'autenticazione. I prodotti non possono accettare l'accordo legale richiesto per utilizzare la rete. Passare a una rete che non richiede autenticazione.
Crittografia insufficiente: Per ragioni di sicurezza informatica, Midea non consiglia di collegare i prodotti a reti non crittografate o non sufficientemente crittografate (ad esempio, crittografia WEP).
o Lunghezza della password: per ragioni di sicurezza informatica, Midea raccomanda che le reti abbiano password forti. Tuttavia, è consentita una lunghezza massima della password di 32 caratteri.
0 Password errata: se cercate di connettervi a una rete diversa da quella attualmente utilizzata dal cellulare, è sempre possibile che la password di rete del cellulare non sia più corretta. In questo caso avrete bisogno di nuovi dati di accesso.
Nome SSID illegale: L'applicazione Midea MSmartlife accetta qualsiasi nome SSID, ma l'applicazione può emettere un avviso se si tenta di connettersi a una rete che contiene alcuni caratteri non alfanumerici o in lingua straniera.

Le funzioni WLAN+ (Android) o WLAN Assistant (10S) sono attivate. Per favore, spegneteli e ricollegatevi a Internet.

La connessione di rete può essere stabilita ma è instabile.

Per le modalità di configurazione WiFi A, Banda C, segui le istruzioni del produttore del tuo router per apportare le modifiche di configurazione di cui sopra al router:

• Per la configurazione del router A (vedi sopra), Midea raccomanda di abilitare la banda a 5 GHz se è disabilitata sul router e di scegliere un nome SSID unico per la banda a 5 GHz (ad esempio SSIDname_5 G). Poi segui le normali istruzioni per connetterti alla rete a 5 GHz. Se il tuo router è un vecchio router che può gestire solo 2,4 GHz, Midea raccomanda di passare a un router dual band più recente.
• Per la configurazione del router B (vedi sopra), Midea raccomanda di abilitare la banda a 2,4 GHz (tutti i router che offrono 5 GHz supportano anche 2,4 GHz) e di scegliere un nome SSID unico per la banda a 2,4 GHz (ad esempio SSIDname_2G). Poi segui le normali istruzioni di connessione per connetterti alla rete 2.4 GHz.
• Per la configurazione del router C (vedi sopra), Midea raccomanda di assegnare nomi SSID unici per le bande 2,4 GHz e 5 GHz. Poi segui le normali istruzioni di connessione per una delle reti e le istruzioni di risoluzione dei problemi per la modalità WiFi D.
• Non sono richieste modifiche alla configurazione del router per i seguenti passi:
• Per la configurazione del router D (vedi sopra), ha senso provare a usare l'altra banda prima di fare qualsiasi cambiamento alla configurazione del router o di aggiornare il router. In altre parole, se la connessione è instabile su 2.4GHz, prova con 5GHz. Se la connessione è instabile su 5GHz, pasticcia invece con 2.4GHz. Seguite le istruzioni qui sotto: "Configura la rete a 2.4GHz o 5GHz".
• Le funzioni WLAN+ (Android) o WLAN Assistant (10S) sono attivate. Per favore, spegneteli e ricollegatevi a Internet.

Con la presente, Foshan Shunde Midea Washing Appliances Mfg. Co., Ltd. che questa lavastoviglie è conforme ai requisiti essenziali e alle altre disposizioni pertinenti della direttiva RE 2014/53/EU. Una copia della dichiarazione completa è allegata.

Frequenza di funzionamento del prodotto:

Frequenza di trasmissione Potenza massima di trasmissione

RF	Sendefrequenz	Maximale Sendeleistung
BLE	2402-2480MHz	<10dBm
2.4G WiFi	2412-2472MHz	<20dBm
5G WiFi	5180-5240MHz	<20dBm
	5260-5320MHz

Nota: Il prodotto è adatto al funzionamento in un ambiente di 4\~40 °C.

INDICE

3. AVVERTENZE PER LA SICUREZZA

6. PANORAMICA DELL'APPARECCHIO

7. UTILIZZO DELLA LAVASTOVIGLIE

1. Aggiunta di sale nell'addolcitore
2. Addolcitore
3. Preparazione e sistemazione delle stoviglie

1. Consigli sull'utilizzo del cestello
2. Funzione del brillantante e del detersivo
3. Riempimento del contenitore del brillantante
4. Riempimento dell'erogatore

20. UTILIZZO DELLA LAVASTOVIGLIE

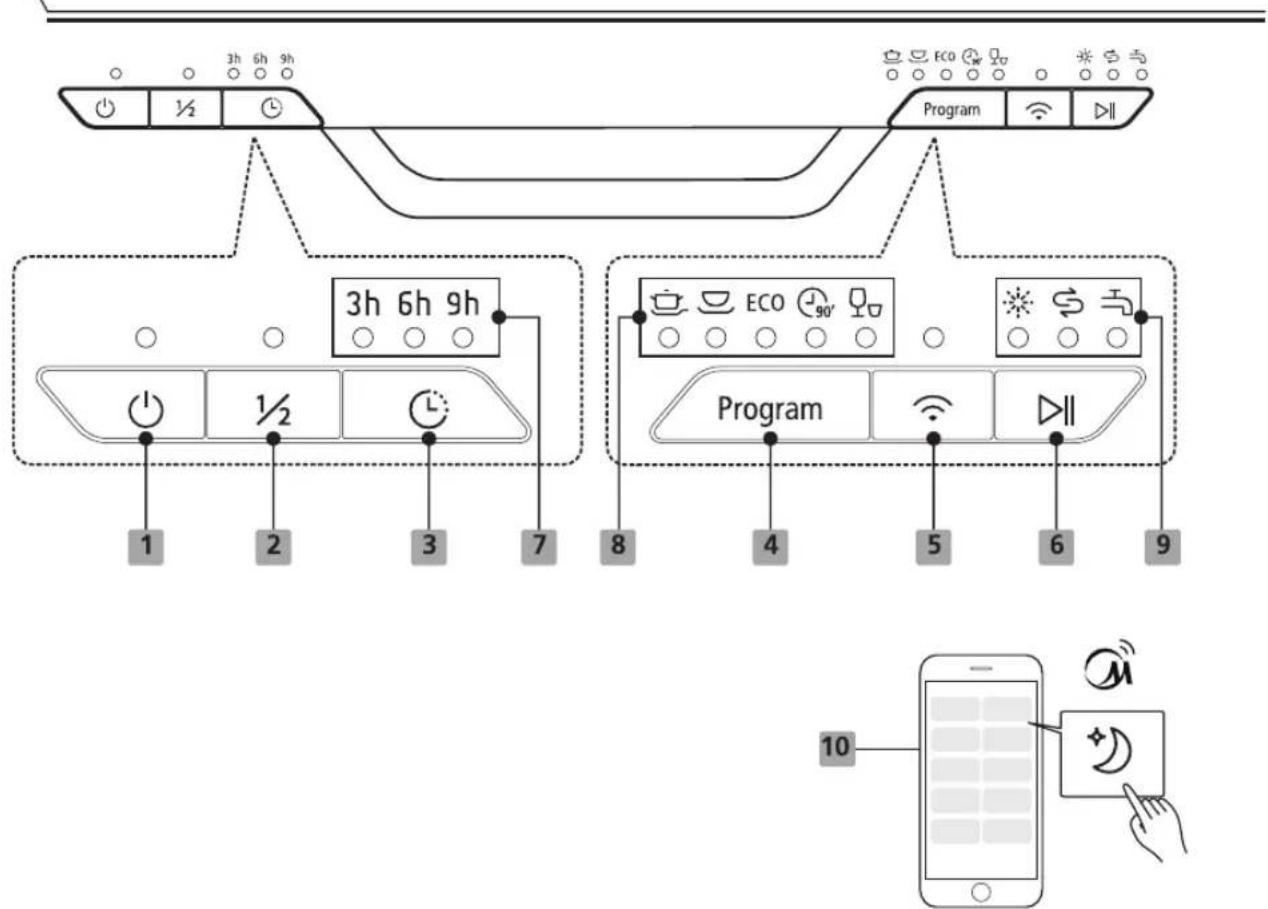

1. Pannello di controllo

22. PROGRAMMAZIONE DELLA LAVASTOVIGLIE

1. Panoramica del ciclo di lavaggio
2. Avvio di un ciclo di lavaggio

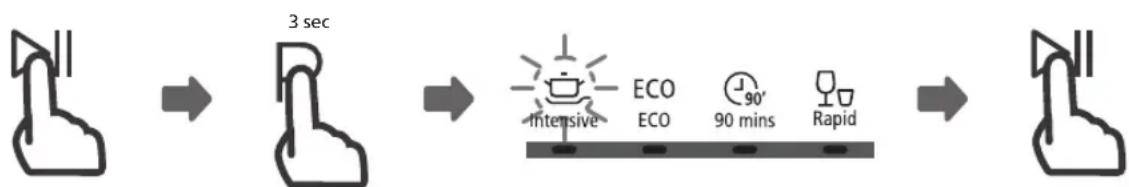

3. Modifica del programma durante il ciclo di lavaggio

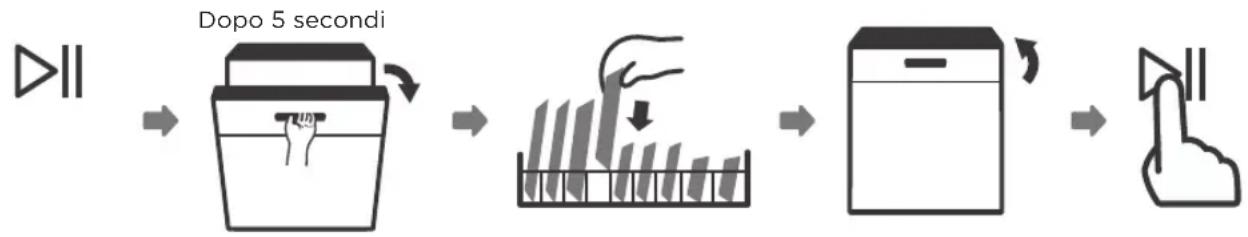

4. Stoviglie dimenticate

25. MANUTENZIONE E PULIZIA

1. Manutenzione esterna
2. Manutenzione interna
3. Manutenzione della lavastoviglie

29. ISTRUZIONI DI INSTALLAZIONE

1. Informazioni sull'allacciamento elettrico
2. Ingresso e scarico dell'acqua
3. Collegamento dei tubi di scarico
4. Posizionamento della lavastoviglie
5. Installazione

35. CONSIGLI PER LA RISOLUZIONE DEI GUASTI

39. CODICI DI ERRORE

40. INFORMAZIONI TECNICHE

1. Scheda informativa del prodotto

AVVERTENZA

Per utilizzate la lavastoviglie occorre rispettare le misure precauzionali elencate di seguito:

• I lavori di installazione e di riparazione devono essere effettuati esclusivamente da un tecnico qualificato.
• Il presente apparecchio è pensato per l'uso domestico e per applicazioni simili, come:
• Cucine del personale in negozi, uffici e altri ambienti di lavoro;
• Cucine in casali;
• Cucine per gli ospiti di hotel, motel e altre strutture di alloggio;
• Bed & Breakfast.

- Il presente apparecchio può essere utilizzato da bambini a partire da 8 anni e da persone con abilità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenze, se supervisionati o istruiti ad usare il dispositivo in modo sicuro e a comprendere i relativi pericoli.

- I bambini non devono giocare con il dispositivo. Ai bambini è consentito pulire o effettuare la manutenzione del presente apparecchio solo sotto sorveglianza. (per EN60335-1)

- il presente apparecchio non può essere utilizzato da persone (inclusi i bambini) con abilità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenze, tranne se supervisionati o istruiti ad usare il dispositivo in modo sicuro e a comprendere i relativi pericoli. (per IEC60335-1)

- Il materiale di imballaggio può essere pericoloso per i bambini!

- Il presente apparecchio è destinato esclusivamente all'utilizzo in ambienti chiusi.

- Per evitare il pericolo di scossa elettrica, non immergere l'apparecchio, il cavo o la presa in acqua o altri liquidi ed estrarre la presa prima di pulire l'apparecchio ed effettuare interventi di manutenzione sull'apparecchio.

- Utilizzare un panno morbido e umido con del sapone delicato e infine asciugare l'apparecchio con un panno asciutto.

• Questo apparecchio deve essere messo a terra. In caso di malfunzionamento o guasto, la messa a terra riduce il rischio di scosse elettriche, indicando alla corrente elettrica il percorso di minima resistenza. Questo apparecchio è dotato di una spina di messa a terra.
• La spina deve essere inserita in una presa idonea, installata e messa a terra in conformità con tutte le normative e i regolamenti locali.
• In caso di collegamento errato del conduttore per la messa a terra, sussiste il pericolo di una scossa elettrica.
• In caso di dubbi sulla corretta messa a terra dell'apparecchio, rivolgersi a un elettricista qualificato o un rappresentante dell'assistenza.
• Se la spina fornita in dotazione con l'apparecchio non entra nella presa, è necessario modificarla.
• In tal caso, far installare una presa idonea da un elettricista qualificato.
• Non sedersi sull'apparecchio e non appoggiarsi sullo sportello o sul cestello.
• Azionare la lavastoviglie solo se tutti i pannelli dell'alloggiamento sono installati correttamente.
• Aprire lo sportello con molta cautela quando la lavastoviglie è in funzione: l'acqua potrebbe schizzare fuori.
• Non appoggiarsi e non posizionare oggetti pesanti sullo sportello aperto, in quanto l'apparecchio potrebbe ribaltarsi in avanti.

• Durante la sistemazione degli oggetti da lavare:

• posizionare gli oggetti taglienti in modo tale che non possano danneggiare la guarnizione dello sportello.

• AVVERTENZA: i coltelli e gli altri utensili con punte affiliate devono essere posizionati nel cestello con le punte rivolte verso il basso oppure in orizzontale.

- Alcuni detersivi sono molto alcalini e possono essere estremamente pericolosi se ingeriti. Evitare il contatto con pelle e occhi e tenere i bambini lontani dalla lavastoviglie se lo sportello è aperto.

- Assicurarsi che il contenitore per il detersivo sia vuoto al termine del ciclo di lavaggio.

- Lavare gli oggetti di plastica solo se riportano l'indicazione "lavabili in lavastoviglie" o un'indicazione equivalente.

- Se gli oggetti in plastica non sono appositamente contrassegnati, verificare le raccomandazioni del produttore.

- Utilizzare esclusivamente detersivi e brillantanti consigliati per l'utilizzo

in una lavastoviglie automatica.

• Non utilizzare mai sapone, detersivo per bucato o sapone per le mani nella lavastoviglie.
• Lo sportello non deve rimanere aperto, in quanto potrebbe aumentare il pericolo di inciampare. Se il cavo di alimentazione è danneggiato, va sostituito dal produttore, dal servizio clienti o da una persona ugualmente qualificata per evitare un pericolo.
• Durante l'installazione il cavo di alimentazione non deve essere piegato in modo eccessivo o pericoloso oppure schiacciato.
  • Gli elementi di comando non vanno toccati.
• L'apparecchio deve essere collegato alla valvola principale dell'acqua con nuovi set di tubi flessibili. I vecchi set non dovrebbero essere riutilizzati.
• Per risparmiare energia, l'apparecchio passa automaticamente in modalità stand-by dopo 15 minuti di inattività.
• La capacità massima della lavastoviglie è di 13 coperti.
• La pressione massima consentita dell'acqua è di 1 MPa.
• La pressione minima consentita dell'acqua è di 0,04 MPa.

Smaltimento

- Per lo smaltimento dell'imballaggio e dell'apparecchio rivolgersi a un centro di riciclaggio. A tal fine, scollegare il cavo di alimentazione e disattivare il dispositivo di chiusura dello sportello.

- Gli imballaggi di cartone sono realizzati con carta riciclata e devono essere smaltiti nella raccolta della carta per il recupero.

- Far in modo che l'apparecchio venga regolarmente smaltito vuol dire contribuire a evitare possibili danni per l'ambiente e le relative conseguenze negative possibili per la salute umana, in caso di smaltimento scorretto.

- Per informazioni più dettagliate sul riciclaggio di questo prodotto, rivolgersi al proprio Comune o all'ente di competenza per lo smaltimento dei rifiuti.

- SMALTIMENTO: non smaltire questo prodotto come rifiuto urbano non differenziato. Tali rifiuti devono essere raccolti separatamente in quanto richiedono un trattamento speciale.

Prima di utilizzare la lavastoviglie per la prima volta, leggere le istruzioni per l'uso al fine di ottenere le migliori prestazioni possibili.

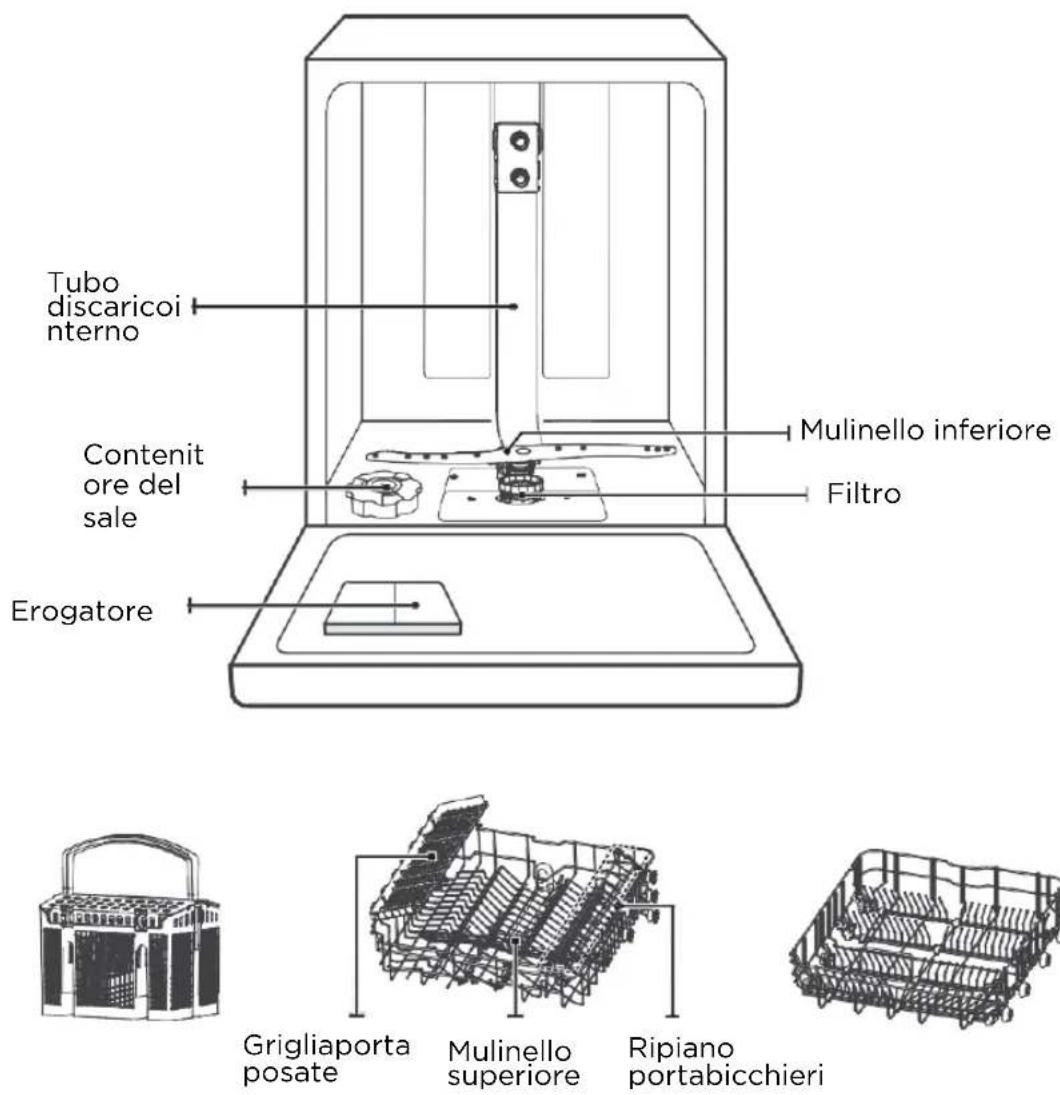

Cestello per posate Cestello superiore Cestello inferiore

NOTA:

Le immagini sono a titolo esemplificativo e potrebbero differire in base al modello. Si prega di tenerlo presente.

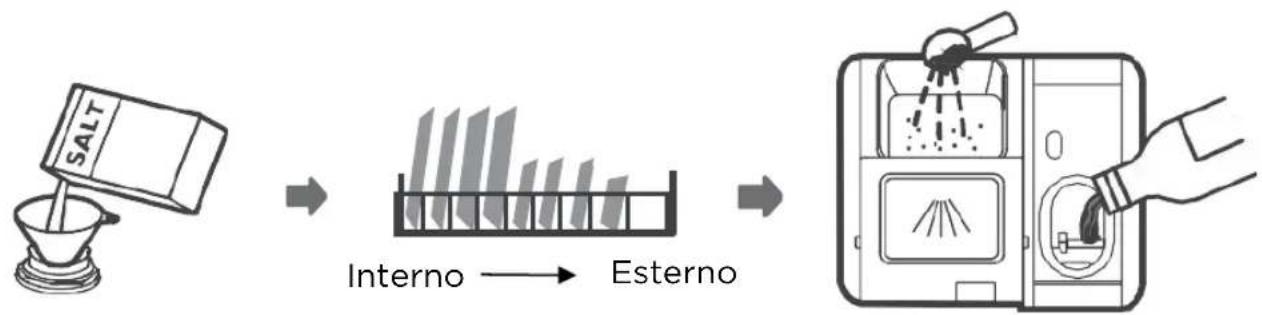

Prima del primo utilizzo:

1. Regolare l'addolcitore
2. Aggiungere il sale nell'addolcitore
3. Caricare il cestello
4. Riempire l'erogatore

Aggiunta di sale nell'addolcitore

NOTA:

Utilizzare esclusivamente il sale adatto per l'uso in questa lavastoviglie.

Il contenitore del sale si trova al di sotto del cestello inferiore e deve essere riempito come segue:

AVVERTENZA

Utilizzare esclusivamente il sale adatto per l'uso in lavastoviglie!

- Qualsiasi altro tipo di sale non sviluppato appositamente per l'utilizzo nelle lavastoviglie, in particolare il sale da cucina, danneggiano l'addolcitore. In caso di danni dovuti all'uso di sale non idoneo, il produttore non fornisce alcuna garanzia e non è responsabile per i danni causati.

Aggiungere il sale nell'addolcitore soltanto prima di avviare un ciclo di lavaggio.

- In questo modo si evita che il sale o l'acqua salata fuoriuscita rimanga sul fondo della lavastoviglie per un lungo periodo di tempo, cosa che potrebbe comportare la corrosion.

Seguire i seguenti passaggi per aggiungere il sale per lavastoviglie:

1. Rimuovere il cestello inferiore e svitare il coperchio del contenitore.
2. Inserire l'estremità dell'imbuto (in dotazione) nel foro e aggiungere circa 1,5 kg di sale per lavastoviglie.
3. Riempire il contenitore del sale con l'acqua fino al segno MAX. È normale che una piccola quantità di acqua fuoriesca dal contenitore del sale.
4. Riavvitare il coperchio dopo aver riempito il contenitore.
5. La spia del sale si spegne quando il contenitore del sale è stato riempito.
6. Subito dopo aver aggiunto il sale nel contenitore, occorre avviare un programma di lavaggio (si consiglia un programma breve). In caso contrario, il sistema di filtraggio, la pompa o altre parti importanti dell'apparecchio potrebbero essere danneggiate dall'acqua salata. Questi tipi di danno non sono coperti dalla garanzia

NOTA:

• Il contenitore del sale può essere riempito soltanto quando la spia del sale (sul pannello di comando è accesa. A seconda di quanto si scioglie il sale, la spia del sale può rimanere accesa anche se il contenitore del sale è pieno.
• Se sul pannello di comando non si accende la spia del sale (su alcuni modelli), è possibile stimare quando ricaricare il sale nell'addolcitore in base ai cicli di lavaggio che la lavastoviglie ha effettuato.
• Se è caduto del sale, avviare un programma di ammollo o un programma rapido per rimuoverlo.

Addolcitore

L'addolcitore d'acqua deve essere regolato manualmente mediante il regolatore della durezza dell'acqua.

L'addolcitore rimuove dall'acqua minerali e sali che potrebbero compromettere il funzionamento della lavastoviglie.

Quanti più sono i minerali presenti nell'acqua, tanto più dura è l'acqua.

L'addolcitore deve essere regolato secondo la durezza dell'acqua nella propria zona. L'ente per le risorse idriche locale comunica la durezza dell'acqua nella propria zona.

Regolazione del consumo di sale

La lavastoviglie è progettata in modo tale che la quantità di sale utilizzata possa essere regolata in base alla durezza dell'acqua utilizzata. Ciò ha lo scopo di ottimizzare e regolare individualmente il consumo di sale.

Osservare la seguente procedura per regolare il consumo di sale.

1. Aprire lo sportello e accendere la lavastoviglie.
2. Premere il tasto del programma per più di 5 secondi al fine di avviare l'addolcitore entro 60 secondi dalla pressione del tasto di accensione.
3. Premere il tasto del programma per selezionare l'addolcitore corretto per la propria regione. Gli addolcitori d'acqua cambiano nel seguente ordine: H3->H4->H5->H6->H1->H2->H3;
4. Attendere 5 secondi o premere il tasto di accensione per completare la configurazione e uscire dalla modalità di configurazione.

Durezza dell'acqua

Germania°dH	Francia°fH	Regno Unito°Clarke	mmol/l	Grado di durezzadell'acqua	Consumo di sale(grammi/ciclo di lavaggio)
0-5	0-9	0-6	0-0.94	H1	0
6-11	10-20	7-14	1.0-2.0	H2	9
12-17	21-30	15-21	2.1-3.0	H3	12
18-22	31-40	22-28	3.1-4.0	H4	20
23-34	41-60	29-42	4.1-6.0	H5	30
35-55	61-98	43-69	6.1-9.8	H6	60

1^ = 1,25^ = 1,78^ = 0,178mmol / l

Impostazioni di fabbrica: H3

Rivolgersi all'ente per le risorse idriche locale al fine di ottenere informazioni sulla durezza dell'acqua.

Addolcitore

La durezza dell'acqua varia da zona a zona. Se nella lavastoviglie viene utilizzata dell'acqua dura, si formano dei depositi su stoviglie e utensili.

L'apparecchio è dotato di un addolcitore speciale con contenitore di sale per la rimozione di calcare e minerali dall'acqua.

Preparazione e sistemazione delle stoviglie

• Considerare l'acquisto di utensili contrassegnati come lavabili in lavastoviglie.
• Scegliere un programma con la temperatura più bassa possibile per determinate stoviglie.
• Per evitare danni, non rimuovere bicchieri e posate dalla lavastoviglie subito dopo la fine del programma.

Lavaggio di determinate posate/stoviglie

Oggetti non idonei

• Posate con manici in legno, osso o madreperla
• Oggetti in plastica non resistenti alle alte temperature
• Posate di vecchia produzione con parti incollate non resistenti alle alte temperature
• Posate o stoviglie accoppiate
• Oggetti in peltro o in rame
• Bicchieri in cristallo
• Oggetti in acciaio facilmente inossidabile
• Taglieri di legno
• Oggetti in fibre sintetiche

Oggetti poco idonei

• Alcuni tipi di bicchieri possono opacizzarsi dopo numerosi lavaggi
• Le parti in argento e alluminio tendono a scolorirsi durante il lavaggio
• Le parti smaltate possono scolorirsi se lavate spesso in lavastoviglie

Consigli per il caricamento della lavastoviglie

Togliere le grandi quantità di residui di cibo. Mettere in ammollo i residui di cibo bruciato nelle pentole. Non è necessario sciacquare le stoviglie sotto

l'acqua corrente.

Seguire le istruzioni di caricamento riportate di seguito per ottenere le migliori prestazioni dalla lavastoviglie.

(Le caratteristiche e l'aspetto dei cestelli e dei portaposate possono differire dal proprio modello).

Posizionare gli articoli nella lavastoviglie come segue:

• Sistemare gli oggetti come tazzine, bicchieri, pentole/padelle, ecc. rivolti verso il basso.
• Gli oggetti curvi o concavi devono essere inclinati in modo che l'acqua possa defluire.
• Tutti gli utensili sono impilati in modo sicuro e non possono ribaltarsi.
• Tutti gli utensili sono disposti in modo che i mulinelli possano ruotare liberamente.
• Oggetti cavi come tazzine, bicchieri, pentole, ecc. vanno sistemiati con l'apertura rivolta verso il basso, in modo che l'acqua non si raccolga nel contenitore o in un fondo profondo.
• Le stoviglie e le posate non devono giacere l'una dentro l'altra o coprirsi a vicenda. Per evitare danni, i bicchieri non devono toccarsi.
• Il cestino superiore è destinato a stoviglie più delicate e leggere come bicchieri, tazzine da caffè e da tè.
• I coltelli con lame lunghe che vengono riposti in posizione verticale sono un potenziale pericolo!
• Le posate lunghe e/o affiliate, come i coltelli trincianti, devono essere sistemate orizzontalmente nel cestello superiore.
• Non sovraccaricare la lavastoviglie. È importante per ottenere buoni risultati e per un consumo energetico ragionevole.

NOTA:

Gli oggetti molto piccoli non vanno lavati in lavastoviglie, poiché potrebbero facilmente cadere dal cestello.

Rimozione delle stoviglie

Occorre svuotare prima il cestello inferiore e poi quello superiore, affinché l'acqua del cestello superiore non goccioli su quello inferior.

Gli oggetti saranno molto caldi!

Per evitare danni, rimuovere bicchieri e posate dalla lavastoviglie dopo circa 15 minuti dalla fine del programma.

Nessun oggetto deve fuoriuscire dal cestello.

Posizionare gli oggetti appuntiti sempre con le punte rivolte verso il basso!

Sistemazione del cestello superiore

Il cestello superiore serve per sistemare stoviglie leggere e delicate come bicchieri, tazzine da caffè e da tè e piattini nonché piatti, ciotole e padelle poco profonde (purché non troppo sporche). Posizionare le stoviglie e le pentole in modo che non vengano spostate dal getto d'acqua

Sistemazione del cestello inferiore

Si consiglia di sistemare nel cestello inferiore oggetti di grandi dimensioni e più difficili da pulire, come, ad esempio, pentole, padelle, coperchi, piatti da portata e ciotole, come mostrato nell'illustrazione sottostante. I piatti da portata e i coperchi devono essere posizionati lateralmente sui supporti, in modo da non bloccare la rotazione del mulinello superiore.

Il diametro massimo consigliato per i piatti collocati davanti all'erogatore è di 19 cm, in modo da non ostruirne l'apertura.

Sistemazione del cestello per posate

Le posate vanno sistemate separatamente negli appositi spazi del portaposate, facendo inoltre attenzione che le posate non si incastrino le une nelle altre, in quanto ciò potrebbe comportare una scarsa pulizia.

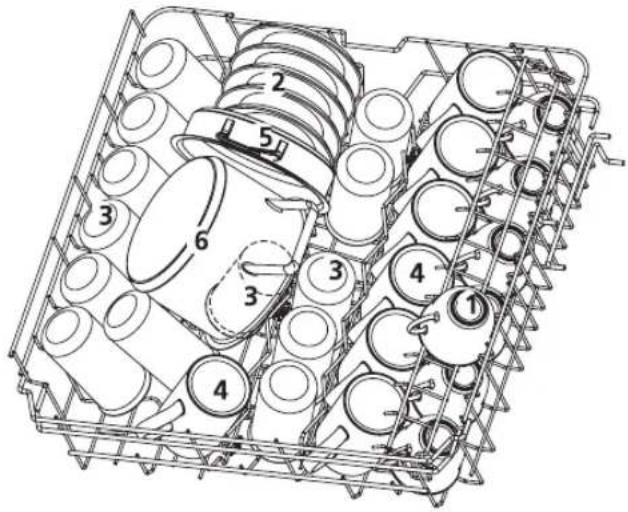

1. Cesto superiore

Numero Elemento
1 Tazze
2 Piattini
3 Bicchieri
4 Tazze
5 Pentola da forno
6 Piccola pentola

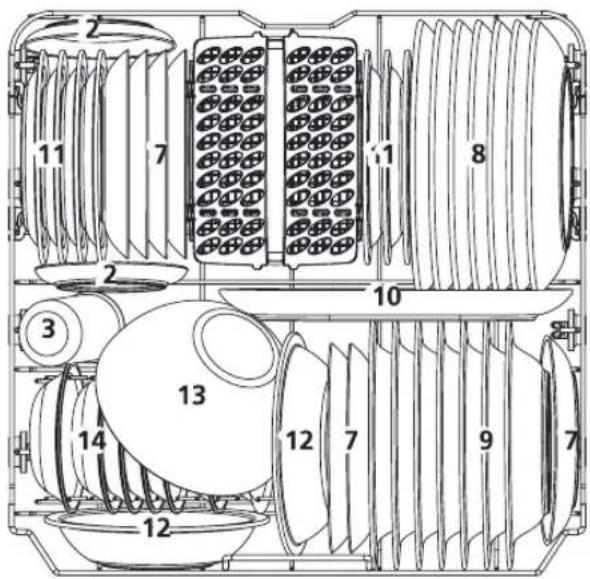

2. Cesto inferiore

11 7 1 8 2 3 10 13 14 12 12 7 9 7

Numero Elemento

7 Piatti da dessert

8 Piatti per la cena

9 Piatti per zuppe

10 Piatto ovale

11 Piatti da dessert alla melammina

12 Ciotola di melammina

13 Ciotola di vetro

14 Ciotole da dessert

15 Cesto di posate

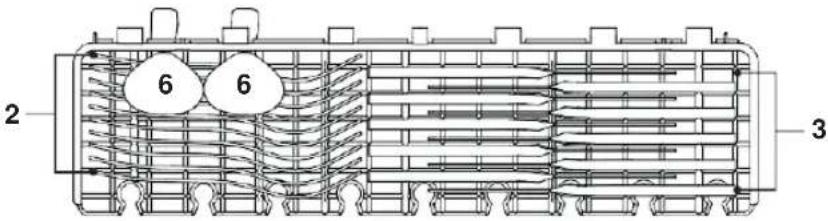

3. Griglia portaposate

2 6 6 3

NOTA:

Posizionare oggetti leggeri e piatti su questa griglia. Il peso totale massimo è di 1,5 kg.

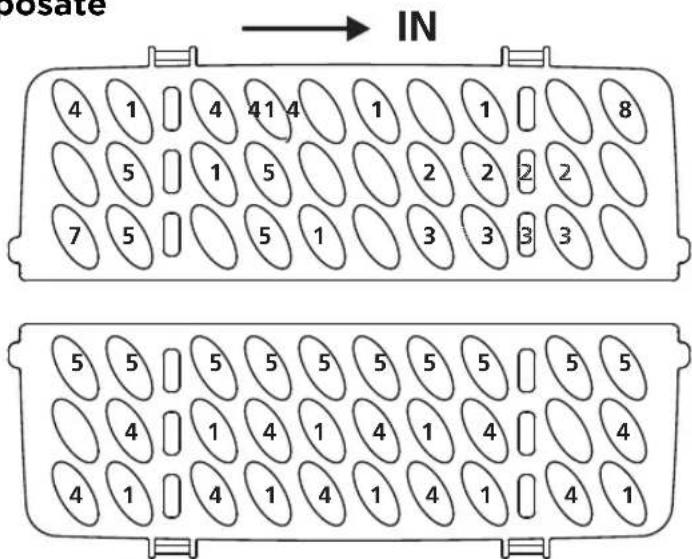

4. Cestello per posate

Sosate → IN 4 1 4 4 1 4 1 1 1 8 5 1 5 2 2 2 2 7 5 5 1 3 3 3 3 5 5 5 5 5 5 5 5 5 5 4 1 4 1 4 1 4 1 4 4 1 4 1 4 1 4 1 4 1

1 2 3 4 5 6 7 □ □ □ 8

Informazioni per i test di comparabilità

secondo EN60436

Capacità: 14 coperti

Posizione del cestello superiore:

posizione più bassa

Programma: ECO

Impostazione del brillantante: 5

Regolazione dell'addolcitore: H3

Numero	Oggetto
1	Cucchiaio da minestra
2	Forchetta
3	Coltello
4	Cucchiaino da tè
5	Cucchiaino da dessert
6	Cucchiaio da portata
7	Forchetta da portata
8	Mestolo

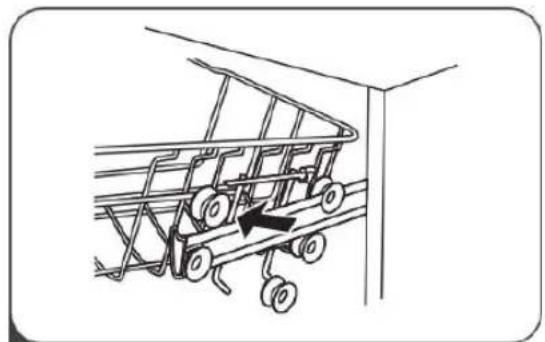

Regolazione del cestello superiore

È possibile modificare leggermente l'altezza del cestello superiore per collocare i contenitori più alti nel cestello superiore o inferiore.

Per regolare l'altezza del cestello superiore, procedere come indicato di seguito:

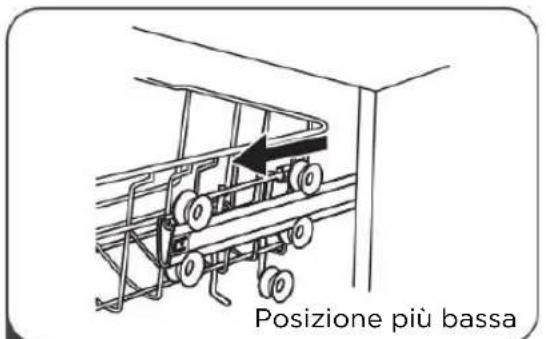

Posizione più bassa

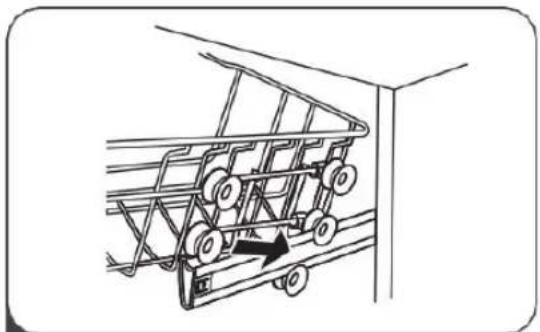

1 Estrarre il cestello superiore

2 Rimuovere il cestello superiore

3 Riposizionare il cestello superiore sulle rotelle superiori o inferiori.

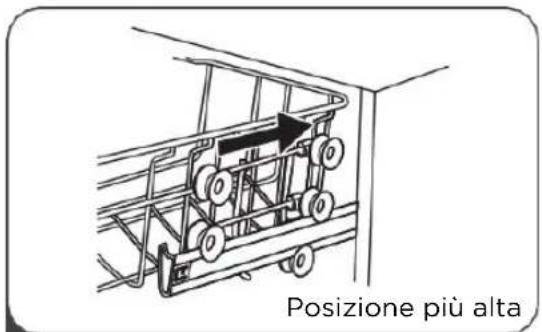

Posizione più alta

4 Inserire infine il cestello superiore

Chiusura del ripiano portabicchieri

Alzare il ripiano portabicchieri, al fine di lasciare spazio per oggetti più alti nel cestello superiore. È possibile appoggiarvi i bicchieri alti. È possibile rimuovere completamente il ripiano portabicchieri quando non è in uso.

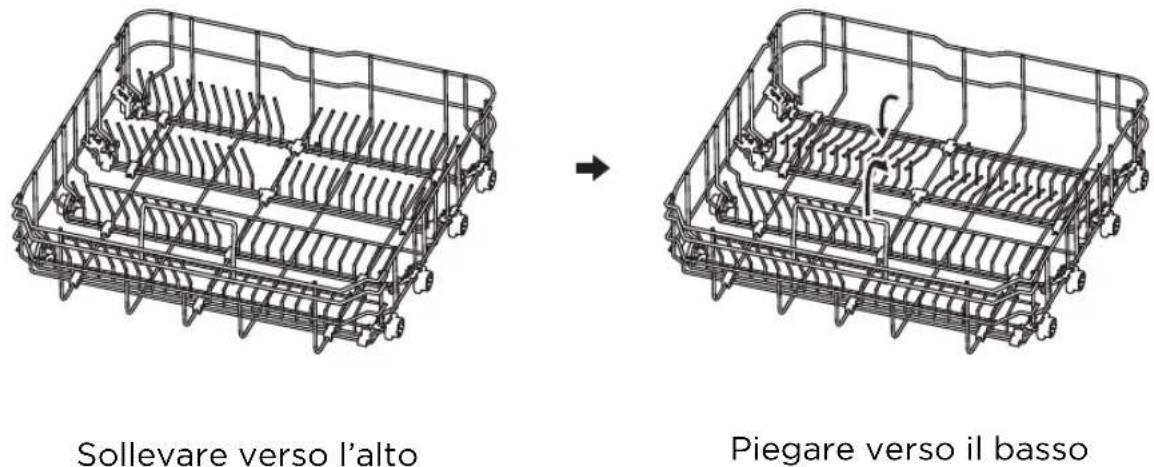

Chiusura delle griglie pieghevoli

Le griglie pieghevoli del cestello inferiore servono per sistemare piatti e stoviglie. È possibile abbassarle al fine di lasciare spazio per gli oggetti più grandi.

Sollevare verso l'alto Piegare verso il basso

Il brillantante viene rilasciato durante l'ultimo risciacquo per impedire che le gocce d'acqua, depositandosi sulle stoviglie, lascino macchie o righe. Il brillantante migliora anche l'asciugatura, facilitando lo scivolamento dell'acqua dalle stoviglie. La lavastoviglie è progettata per l'uso di brillantanti liquidi.

AVVERTENZA

Utilizzare solo brillantanti di marca per la lavastoviglie. Non riempire mai il distributore del brillantante con altre sostanze (ad es. detersivo per piatti, detergente liquido). Così facendo si potrebbe danneggiare l'apparecchio.

Quando occorre rabboccare il brillantante?

La regolarità con cui la vaschetta deve essere ricaricata dipende dalla frequenza di lavaggio delle stoviglie e dall'impostazione del brillantante.

• In presenza di poco brillantante ( ) si accende l'apposita spia.
• Non riempire troppo il contenitore del brillantante.

Funzione del brillantante

- Uso corretto dei detersivi

Utilizzare esclusivamente detersivi realizzati appositamente per l'uso in lavastoviglie. Conservare il detersivo in un luogo fresco e asciutto.

Versare il detersivo in polvere nella vaschetta appena prima di avviare il lavaggio.

• Il detersivo per piatti è corrosivo!
• Tenere il detersivo per piatti fuori dalla portata dei bambini.

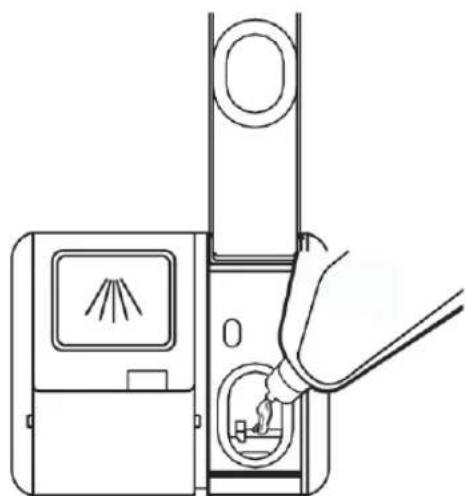

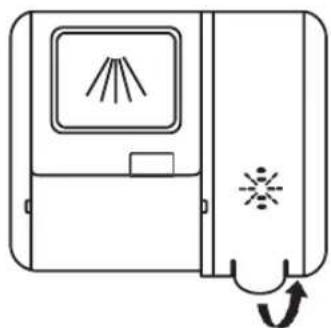

Riempimento del contenitore del brillantante

1 Rimuovere ilcoperchio del contenitore delbrillantante sollevando il tappo.

3 Infine chiudere il tappo.

2 Versare il brillantante nella vaschetta, assicurandosi di non riempirla fino all'orlo.

Regolazione del contenitore del brillantante

Per ottenere migliori risultati di asciugatura con una quantità limitata di brillantante, la lavastoviglie è stata progettata in modo tale che il consumo possa essere regolato dall'utente. Seguire i seguenti passaggi:

1. Aprire lo sportello e accendere la lavastoviglie.
2. Entro 60 secondi dalla pressione del tasto di accensione, premere il tasto del programma per più di 5 secondi e poi premere il tasto del timer per inserire il modello impostato. Il simbolo del brillantante lampeggia alla frequenza di 1 Hz.
3. Premere il pulsante del programma per selezionare l'addolcitore d'acqua più consono in base alle proprie abitudini. Le impostazioni cambiano nel seguente ordine:D1->D2->D3->D4->D5->D1.
4. Più alto è il numero, maggiore è il consumo di brillantante della lavastoviglie.
5. Attendere 5 secondi o premere il tasto di accensione per completare la configurazione e uscire dalla modalità di configurazione


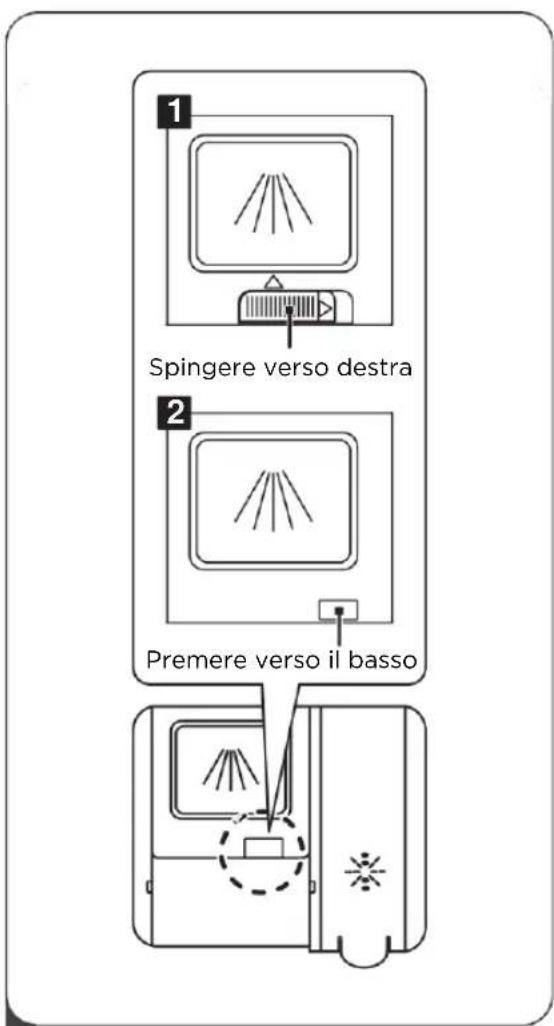

1 Selezionare un metodo di apertura in base alla situazione attuale.

1. Aprire il coperchio spingendo ilpulsante di sblocco.
2. Aprire il coperchio premendo ilpulsante di sblocco.

NOTA:

L'impostazione può variare a seconda dell'inquinamento dell'acqua. Seguire le indicazioni del produttore riportate sulla confezione del detersivo.

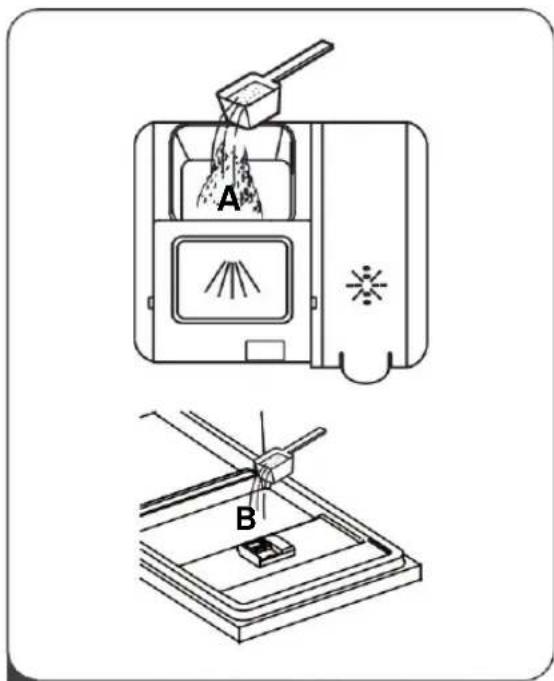

2 Versare il detersivo nella vaschetta piùgrande (A) peril lavaggio principale. Perun risultato di pulizia migliore, soprattuttoin caso di oggetti molto sporchi, versareuna piccola quantità di detersivo sullosportello. Il detersivo supplementare entrain funzione durante la fase di prelavaggio.

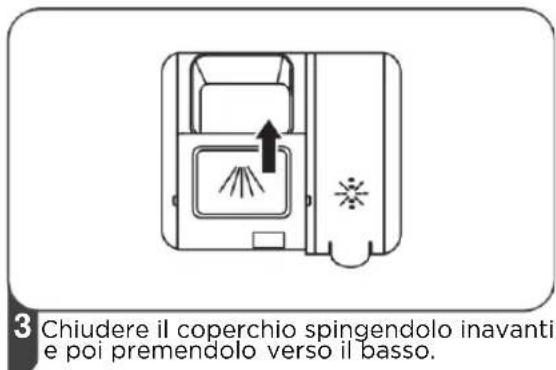

3 Chiudere il coperchio spingendolo inavanti e poi premendolo verso il basso.

UTILIZZO DELLA LAVASTOVIGLIE

Pannello di controllo

Operazione (pulsante)

1 Power (Accensione)	Premere questo pulsante per accendere la lavastoviglie, lo schermo si illumina.
2 Half-load (Mezzo carico)	Quando hai una quantità minore di stoviglie da lavare, puoi scegliere questa funzione per risparmiare energia e acqua. (Può essere utilizzata solo con Intensivo, Normale, ECO, Vetro e 90 min.)
3 Delay (Ritardo)	Premere il pulsante per impostare il tempo di ritardo. (3 ore / 6 ore / 9 ore)
4 Program (Programma)	Selezionare il programma di lavaggio appropriato, l'indicatore del programma selezionato si accende.

Display

5 Wi-Fi	Accendere l'apparecchio e tenere premuto il pulsante Wi-Fi per più di 3 secondi. Dopo un bip breve e quando l'icona inizia a lampeggiare lentamente, entra nello stato di collegamento tra l'APP e la rete.
6 Start/Pause (Inizio/Pausa)	Per avviare il programma di lavaggio selezionato o fermò quando la lavastoviglie funziona.
7 Delay time (Tempo di ritardo)	Per mostrare il tempo di ritardo. (3 ore / 6 ore / 9 ore)
8 Indicatore di programma	Intensive(Intensivo)Per stoviglie sporco più pesanti e vasi, padelle, piatti, ecc. normalmente sporchi. Con cibo essiccato.NormalePer carichi normalmente sporco, come pentole, piatti, bicchieri e padelle leggermente sporco.ECO ECOQuesto è il programma standard adatto a carichi normalmente sporchi, come pentole, piatti, bicchieri e padelle poco sporche.90 min(90 minuti)Per carichi normalmente sporco che necessitano di lavaggio rapido.Rapid(Rapido)Un lavaggio più corto per carichi leggermente sporco che non hanno bisogno di asciugatura.
9 Indicatore di avvertimento	Aiuto risciacquaSe l'indicatore “è acceso……vastoviglie è a basso contenuto di aiuto per il risciacqua della lavastoviglie e richiede una ricarica.Salt(Sale)Se l'indicatore “” è acceso……vastoviglie è a corto di sale per lavastoviglie e deve essere ricaricata.Water Faucet(Rubinetto dell'acqua)Se l'indicatore “è acceso……o dell'acqua è chiuso.
10 Opzioni solo su APP	SussurroMinore rumore e consumo energetico normale, utilizzato per il lavaggio di sera.

PROGRAMMAZIONE DELLA LAVASTOVIGLIE

Panoramica del ciclo di lavaggio

La tabella seguente mostra come scegliere il programma più adatto a seconda della quantità di residui di cibo e suggerisce la quantità necessaria del detersivo. Include anche varie informazioni sui programmi. (●) e sarà aggiunto, (□) e non sarà aggiunto

Programma	Descrizione del Ciclo	Detersivo Prelavaggio/Lavaggio principale	Tempo di esecuzione (min)	Consumo energetico (kWh)	Acqua (L)	Aiuto risciacqua
Intensive(Intensivo)	Prelavaggio (50°C)Lavaggio (65°C)RisciacquoRisciacquaRisciacqua (65°C)Asciugamento in corso	4/18g(1 o 2 pezzi)	205 1,621 17,8			●
Normale	Prelavaggio (45°C)Lavaggio (55°C)RisciacquaRisciacqua (65°C)Asciugamento in corso	4/18g(1 o 2 pezzi)	175 1,302 14,3			●
ECO(*EN50242)	Lavaggio (45°C)RisciacquoRisciacqua (60°C)Asciugamento in corso	22g(1 o 2 pezzi)	220 0,951 11,0			●
90 Min	Lavaggio (60°C)RisciacquoRisciacqua (65°C)Asciugamento in corso	20g(1 o 2 pezzi)	90 1,111,7			●
Rapid(Rapido)	Lavaggio (45°C)Risciacqua (50°C)Risciacqua (55°C)	20g(1 pezzo)	30	0,751 11,2		○
XKZK	Prelavaggio (35°C)Lavaggio (60°C)RisciacquaRisciacqua (65°C)Asciugamento in corso	4/18g(1 o 2 pezzi)	270	1,40 14,6		●

NOTA:

Questo programma è il test del ciclo di lavaggio. Informazioni sul test di comparabilità secondo EN60436.

Avvio di un ciclo di lavaggio

1. Estrarre i cestelli inferiore e superiore, caricare i piatti e far rientrare i cestelli. Si raccomanda di caricare prima il cestello inferiore e poi quello superiore.
2. Versare il detersivo.
3. Inserire la spina nella presa di corrente. Alimentazione: vedere l'ultima pagina della scheda prodotto. Assicurarsi che il rubinetto dell'acqua sia aperto alla massima pressione.
4. Aprire lo sportello e premere il tasto di accensione.
5. Selezionare un programma. Il simbolo si illumina. Chiudere lo sportello. La lavastoviglie avvia il ciclo di lavaggio.

Modifica del programma durante il ciclo di lavaggio

Un ciclo di lavaggio può essere modificato solo se è iniziato da poco. Diversamente, è possibile che il detersivo sia già stato rilasciato e che l'acqua di lavaggio sia già stata scaricata. In questo caso, sarà necessario riempire nuovamente la vaschetta del detersivo. Seguire le seguenti indicazioni per ripristinare la lavastoviglie:

1. Aprire leggermente la porta per arrestare la lavastoviglie. Quando il mulinello si è fermato, è possibile aprire completamente lo sportello.

2. Premere il tasto del programma per più di tre secondi per portare l'apparecchio in modalità stand-by.

3. A questo punto è possibile cambiare programma.

4. Premere il pulsante Avvio/Pausa, la lavastoviglie si avvia.

I piatti dimenticati possono essere caricati in qualunque momento prima dell'apertura della vaschetta del detersivo. Seguire le seguenti istruzioni per aggiungere un piatto dimenticato:

1. Premere il pulsante Start/Pause(Inizio/Pausa) per sospendere il lavaggio.
2. Dopo che i bracci a spruzzo hanno smesso di funzionare, è possibile aprire completamente la porta.
3. Aggiungi i piatti dimenticati.
4. Chiudi la porta.
5. Premere il pulsante Avvio/Pausa, la lavastoviglie continuerà a funzionare.

È pericoloso aprire lo sportello a metà del ciclo di risciacquo, poiché il vapore caldo può provocare ustioni.

Manutenzione esterna

Sportello e relativa guarnizione

Pulire regolarmente la guarnizione dello sportello con un panno morbido e umido per rimuovere i residui di cibo.

Quando la lavastoviglie è carica, i residui di cibo e bevande possono gocciolare sui lati dello sportello. Queste superfici sono al di fuori della camera di lavaggio e non sono raggiunte dall'acqua dei mulinelli. Eventuali residui devono essere eliminati prima di chiudere lo sportello.

Pannello di comando

Se necessario, pulire il pannello di comando utilizzando esclusivamente un panno morbido e inumidito.

AVVERTENZA

• Per evitare che l'acqua penetri nella guarnizione dello sportello e nei componenti elettrici, non utilizzare detergenti spray.
• Non utilizzare mai detergenti abrasivi o spugne abrasive sulle superfici esterne, in quanto possono graffiarle. Alcuni tovaglioli di carta possono anche lasciare graffi o segni sulla superficie.

Manutenzione interna

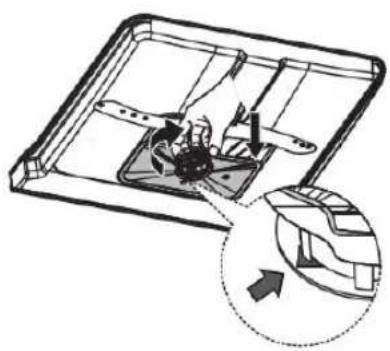

Sistema di filtraggio

Il sistema di filtraggio sul fondo della camera di lavaggio cattura i residui grossolani del ciclo di lavaggio. I residui grossolani catturati possono portare all'intasamento dei filtri. Verificare regolarmente lo stato dei filtri e, se necessario, pulirli sotto l'acqua corrente. Seguire i seguenti passaggi per pulire i filtri nella camera di lavaggio.

NOTA:

Le immagini sono a titolo esemplificativo I sistemi di filtraggio e i mulinelli potrebbero differire a seconda del modello.

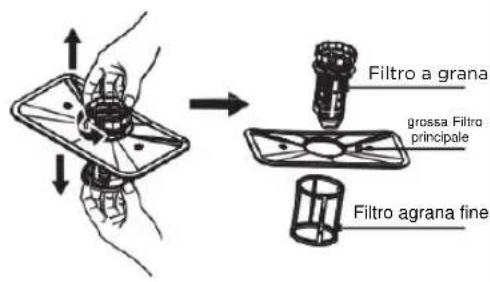

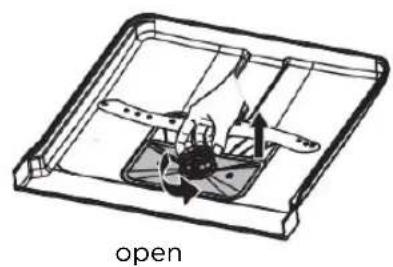

1 Tenere fermo il filtro a grana grossa e ruotarlo in senso antiorario per sbloccarlo. Sollevare il filtro verso l'alto ed estarlo dalla lavastoviglie.

Filtro a grana grossa Filtro principale Filtro agrana fine

2 Il filtro a grana fine può essere rimosso dalla parte inferiore del gruppo filtro. ana grossa può essere rimosso dal filtro principale premendo delicatamente e tirando verso l'alto le linguette.

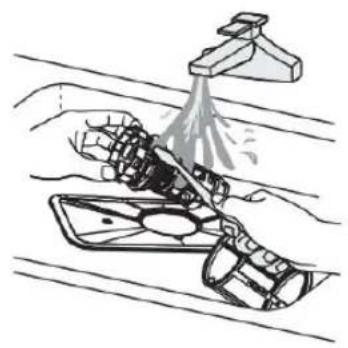

3 L residui di cibo più grandi possono essere rimossi sotto l'acqua corrente. Per una pulizia più accurata, utilizzare una spazzola con la testina morbida.

4 Rimontare i filtri in ordine inverso, sostituire l'inserto del filtro e ruotare la freccia di chiusura in senso orario.

AVVERTENZA

• Non stringere troppo i filtri. Reinserire i filtri nell'ordine corretto, altrimenti i residui grossolani potrebbero entrare nel sistema e causare un blocco.
• Non utilizzare mai la lavastoviglie senza filtri. La sostituzione impropria del filtro può ridurre le prestazioni dell'apparecchio e danneggiare stoviglie e utensili.

Mulinelli

I mulinelli devono essere puliti regolarmente, poiché l'acqua dura e i prodotti chimici intasano gli ugelli e il supporto dei mulinetti.

Seguire le seguenti istruzioni per pulire i mulinetti:

1 Per rimuovere il mulinetto superiore, tenere il dado al centro e ruotare il mulinetto in senso antiorario.

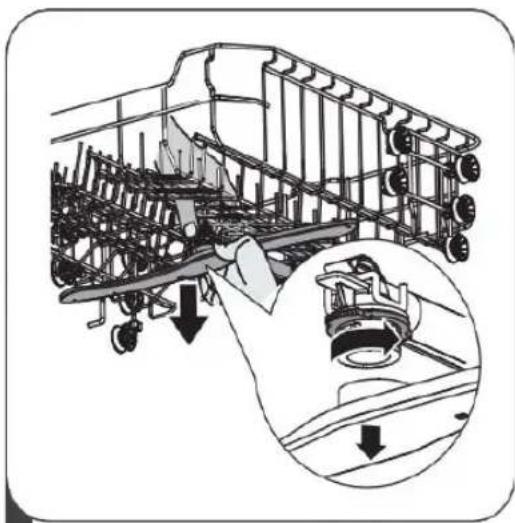

2 Estrarre il mulinetto inferiore tirandolo verso l'alto.

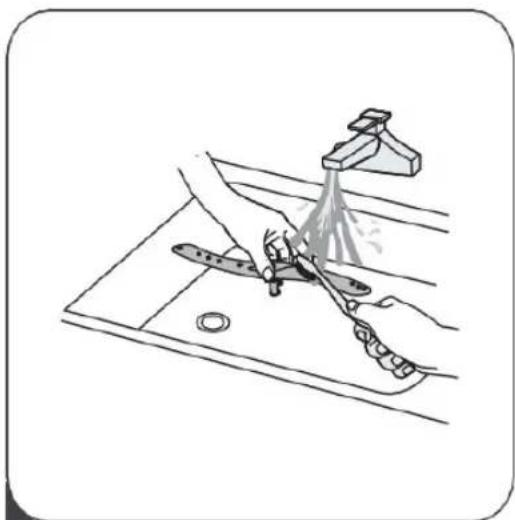

3 Pulire i mulinetti con acqua calda e sapone e usare una spazzola morbida per pulire gli ugelli. Sciacquarli accuratamente e poi reinserirli correttamente.

Misure antigelo

Durante la stagione invernale dovrebbero essere adottate misure antigelo per la lavastoviglie. Al termine di ogni ciclo di lavaggio, procedere come indicato di seguito:

1. Staccare la corrente alla lavastoviglie.
2. Togliere l'acqua e scollegare il tubo dell'acqua dalla valvola dell'acqua.
3. Far defluire l'acqua dal tubo di ingresso e dalla valvola dell'acqua. (Usare un recipiente per raccogliere l'acqua)
4. Ricollegare l'acqua alla valvola dell'acqua.
5. Rimuovere il filtro sul fondo della vasca e aspirare l'acqua sul fondo.

Al termine di ogni ciclo di lavaggio

Togliere l'acqua all'apparecchio dopo ogni ciclo di lavaggio e lasciare lo sportello leggermente aperto per evitare che umidità o odori rimangano intrappolati all'interno dell'apparecchio..

Staccare la spina

Staccare sempre la spina dalla presa prima di effettuare interventi di pulizia o di manutenzione.

Nessun solvente o detergente abrasivo

Non utilizzare solventi o detergenti abrasivi per pulire le parti esterne e le parti in gomma della lavastoviglie.

Utilizzare solo un panno con acqua calda e sapone.

Per rimuovere le macchie dalla superficie interna, utilizzare un panno inumidito con acqua e un po' di aceto oppure un detersivo specifico per lavastoviglie.

In caso di non utilizzo per periodi prolungati

Si consiglia di effettuare un ciclo di lavaggio con la lavastoviglie vuota e di staccare la spina dalla presa, togliere l'acqua e lasciare lo sportello leggermente aperto.

Ciò contribuirà a prolungare la durata delle guarnizioni dello sportello e a prevenire la formazione di cattivi odori all'interno dell'apparecchio.

Spostamento dell'apparecchio

Se l'apparecchio deve essere spostato, cercare di mantenerlo in posizione verticale. Se assolutamente necessario, può essere appoggiato sul retro.

Guarnizioni

Uno dei fattori che portano alla formazione di cattivi odori nella lavastoviglie è il cibo intrappolato nelle guarnizioni.

Una pulizia regolare con una spugna umida ne impedisce la formazione.

ISTRUZIONI DI INSTALLAZIONE

AVVERTENZA

Pericolo di scosse elettriche

Scollegare l'alimentazione durante l'installazione della lavastoviglie.

La mancata osservanza di questa istruzione può causare morte o scosse elettriche.

ATTENZIONE:

L'installazione dei tubi e dei componenti elettrici deve essere eseguita da esperti.

Informazioni sull'allacciamento elettrico

AVVERTENZA

Per la sicurezza personale:

• Non utilizzare una prolunga con questo apparecchio.
• Non tagliare o staccare il collegamento a terra dal cavo di alimentazione in nessun caso.

Requisiti elettrici

Consultare la targhetta per leggere la tensione nominale e collegare la lavastoviglie a una fonte di alimentazione idonea. Utilizzare il fusibile richiesto da 10A/13A/16A, un fusibile temporizzato o un interruttore differenziale consigliato e mettere a disposizione un circuito separato che fornisca alimentazione solo a questo apparecchio.

Attacco elettrico

Assicurarsi che la tensione e la frequenza dell'attacco elettrico corrispondano alle specifiche riportate sulla targhetta. Collegare la spina in una presa di corrente solo se questa è stata messa a terra correttamente. Se la presa alla quale l'apparecchio deve essere collegato non è idonea per quella spina, sostituire la presa invece di utilizzare un adattatore o simili, in quanto ciò può causare surriscaldamento e incendi.

⚠ Prima dell'uso, assicurarsi che la presa di corrente sia correttamente collegata a terra.

Ingresso e scarico dell'acqua

Allaccio dell'acqua fredda

Collegare il tubo di alimentazione dell'acqua fredda ad un raccordo filettato da 3/4 (pollici) e assicurarsi che sia ben fissato. Se le tubature dell'acqua sono nuove o non sono state utilizzate per un lungo periodo di tempo, lasciare defluire l'acqua corrente per garantire che sia limpida. Questa misura precauzionale è necessaria per evitare il rischio che l'afflusso di acqua si blocchi, danneggiando l'apparecchio.

Tubo di alimentazione di sicurezza

Informayioni sul tubo di alimentazione di sicurezza

Il tubo di alimentazione di sicurezza è costituito da pareti doppie. Il sistema di tubi blocca il flusso dell'acqua, se il tubo di alimentazione si rompe e lo spazio d'aria tra il tubo di alimentazione e il tubo flessibile esterno è pieno d'acqua.

AVVERTENZA

Un tubo collegato alla doccia per lavandino può scoppiare se installato sullo stesso tubo dell'acqua della lavastoviglie. Se il lavandino ne ha uno, si raccomanda di scollegare il tubo e chiudere il foro.

Collegare il tubo di alimentazione di sicurezza

1. Estrarre completamente i tubi di alimentazione di sicurezza dallo scomparto sul retro della lavastoviglie.
2. Serrare le viti del tubo flessibile di alimentazione di sicurezza sul rubinetto filettato da 3/4 pollici.
3. Attivare completamente l'acqua prima di avviare la lavastoviglie.

Allentare il tubo di alimentazione di sicurezza

1. Chiudere l'acqua.
2. Svitare il tubo di alimentazione di sicurezza dal rubinetto dell'acqua.

Collegamento dei tubi di scarico

Inserire il tubo di scarico nel raccordo di scarico con un diametro minimo di 4 cm o lasciarlo scorrere nel lavandino, facendo attenzione a non piegarlo o schiacciarlo. L'altezza del tubo di scarico deve essere inferiore a 1000 mm. L'estremità libera del tubo flessibile non deve essere immersa nell'acqua per evitare che rifluisca nel tubo.

Piano di lavoro Retro della lavastoviglie Tubo di scarico A B max. 1,000 mm Ingresso dell'acqua Raccordo di scarico Ø 40 mm Cavo principale

Scarico dell'acqua in eccesso dai tubi flessibili

Se il lavandino è collocato a un'altezza superiore a 1000 mm dal pavimento, non è possibile scaricare l'acqua in eccesso nei tubi flessibili direttamente nel lavandino. In questo caso, è necessario far defluire l'acqua in eccesso dai tubi flessibili in una ciotola o in un contenitore adatto, situato all'esterno e più in basso rispetto al lavandino.

Scarico dell'acqua

Collegare il tubo di scarico dell'acqua. Il tubo di scarico deve essere montato

correttamente per evitare perdite d'acqua. Assicurarsi che il tubo di scarico dell'acqua non sia piegato o schiacciato.

Prolunga

Se c'è bisogno di una prolunga per il tubo di scarico, assicurarsi di utilizzare un tubo di scarico simile. Non deve essere più lungo di 4 metri, altrimenti l'azione pulente della lavastoviglie potrebbe essere compromessa.

Collegamento del sifone

Il raccordo di scarico deve trovarsi ad un'altezza inferiore a 100 cm (al massimo) dal fondo della lavastoviglie. Occorre fissare il tubo di scarico dell'acqua.

Posizionamento della lavastoviglie

Posizionare la lavastoviglie nel posto desiderato. Il retro dovrebbe essere rivolto verso la parete posteriore, mentre i pannelli laterali dovrebbero aderire ai mobili o alle pareti adiacenti. La lavastoviglie è dotata di tubi di ingresso e di scarico dell' acqua, che possono essere installati sia a destra che a sinistra per facilitare una corretta installazione.

Allineamento della lavastoviglie

Una volta posizionata la lavastoviglie per allinearla, è possibile modificarne l'altezza regolando l'altezza delle viti dei piedini. L'apparecchio non deve essere inclinato di più di 2°.

Montaggio tra i carabinetti esistenti

L'altezza della lavastoviglie è di 845 mm, che è stata studiata per consentire l'inserimento della macchina tra armadi esistenti della stessa altezza nelle moderne cucine componibili.

Il piano laminato della macchina non richiede una cura particolare poiché è resistente al calore, ai grà e alle macchie.

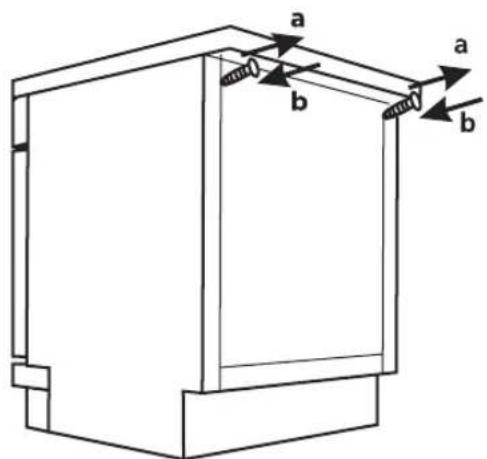

Sotto il piano di lavoro esistente

(Quando si monta sotto un piano di lavoro)

Nella maggior parte delle cucine moderne c'è un solo piano di lavoro sotto il quale sono montati armadi ed elettrodomestici. In questo caso, rimuovere il piano di lavoro della lavastoviglie svitando le viti sotto il bordo posteriore del piano (a).

a b a b

Attenzione

Dopo aver rimosso il piano di lavoro, le viti devono essere riavvitate sotto il bordo posteriore del piano (b).

CONSIGLI PER LA RISOLUZIONE DEI GUASTI

Prima di contattare il servizio clienti

Consultando la tabella nelle pagine seguenti, è possibile evitare di contattare il servizio clienti.

Problema	Cause possibili	Cosa fare
La lavastoviglie non si avvia	Il fusibile è esploso oppure l'interruttore di circuito è scattato.	Sostituire il fusibile o ripristinare l'interruttore di circuito. Scollegare tutti gli altri apparecchi che condividono lo stesso circuito elettrico con la lavastoviglie.
	L'alimentazione non è accesa.	Assicurarsi che la lavastoviglie sia accesa e che lo sportello sia ben chiuso. Assicurarsi che il cavo di alimentazione sia correttamente collegato alla presa di corrente.
	La pressione dell'acqua è bassa.	Verificare che il sistema idrico sia collegato correttamente e che l'acqua sia accesa.
	Lo sportello della lavastoviglie non è chiuso bene.	Assicurarsi che lo sportello sia ben chiuso e bloccato.
L'acqua non viene pompata fuori dalla lavastoviglie	Il tubo di scarico è attorcigliato o incastrato.	Controllare il tubo di scarico.
	Filtro intasato.	Verificare il filtro a grana grossa.
	Lavandino della cucina intasato.	Controllare il lavandino della cucina per assicurarsi che lo scarico dell'acqua funzioni correttamente. Se il problema è dovuto a un lavandino intasato, c'è bisogno di contattare un idraulico e non il servizio clienti.
Liscivia nella camera di lavaggio	Detergente sbagliato	Utilizzare solo detersivi speciali per lavastoviglie per evitare la lisciviazione. In questo caso, aprire la lavastoviglie e lasciare evaporare la liscivia. Versare 4 litri di acqua fredda sul fondo della lavastoviglie.Chiudere lo sportello della lavastoviglie e selezionare un ciclo di lavaggio qualsiasi. Per prima cosa la lavastoviglie scarica l'acqua.Aprire lo sportello quando la fase di svuotamento è completa e controllare che la liscivia sia scomparsa.Ripetere il procedimento se necessario.
	Detersivo versato	Rimuovere immediatamente il brillantante versato.
Camera di lavaggio sporca	Forse è stato utilizzato un detergente con colorante..	Assicurarsi che il detersivo non contenga coloranti
Patina bianca sulla superficie interna	Minerali presenti nell'acqua dura.	Per pulire il vano interno, utilizzare una spugna umida con detersivo per piatti e indossare guanti di gomma. Non utilizzare mai detergenti diversi dal detersivo per piatti, in quanto possono causare la formazione di schiuma o di soluzioni alcaline.
Macchie di ruggine sulle posate	Gli oggetti in questione non sono resistenti alla corrosione.	Evitare di lavare in lavastoviglie oggetti non resistenti alla corrosione.
	Un programma non è stato eseguito dopo l'aggiunta del sale alla lavastoviglie.	Eseguire sempre un programma di lavaggio senza stoviglie dopo l'aggiunta di sale. Non selezionare la funzione turbo (se
	Tracce di sale sono entrate nel ciclo di lavaggio.	disponibile) dopo l'aggiunta di sale.
	Il coperchio dell'addolcitore è allentato.	Verificare se il coperchio dell'addolcitore è ben fissato.
Rumore battente o ticchettio nella lavastoviglie	Un mulinello sbatte contro un oggetto nel cestello.	Interrompere il programma e sistemare nuovamente gli oggetti che impediscono il movimento del mulinello.
Rumore metallico nella lavastoviglie	I piatti non sono ben sistemi nella lavastoviglie.	Interrompere il programma e sistemare nuovamente le stoviglie.
Rumore battente nelle tubature dell'acqua	Può essere causato dall'installazione in loco oppure dalla sezione del tubo.	Non ha alcuna influenza sul funzionamento della lavastoviglie. In caso di dubbio, consultare un installatore qualificato.
Le stoviglie non sono pulite	Le stoviglie non sono state sistemate correttamente.	Consultare “Preparazione e sistemazione delle stoviglie”
	Il programma non era abbastanza forte.	Scegliete un programma più intenso.
Le stoviglie non sono pulite	Non è stato aggiunto abbastanza detersivo	Utilizzare più detersivo oppure cambiare il detersivo.
	Gli oggetti bloccano il movimento dei mulinelli.	Disporre gli oggetti in modo che i mulinelli possano ruotare liberamente.
	L'unità filtro non è pulita oppure non è inserita correttamente sul fondo della camera di lavaggio.Ciò può causare il blocco degli ugelli dei mulinelli.	Pulire il filtro e/o inserirlo correttamente.Pulire gli ugelli del mulinello.
Stoviglie in vetro apache	Combinazione di acqua dolce e troppo detersivo.	Utilizzare meno detersivo se l'acqua è dolce e scegliere un ciclo di lavaggio più breve per le stoviglie in vetro
Macchie bianche su stoviglie e bicchieri	L'acqua dura può causare depositi di calcare..	Aggiungere più detersivo.
Macchie nere o grigie sulle stoviglie	Gli utensili in alluminio hanno sfregato contro le stoviglie.	Utilizzare un detergente abrasivo delicato per rimuovere queste macchie.
Il detersivo rimane nell'erogatore	Le stoviglie bloccano l'erogatore.	Risistemare le stoviglie.
Le stoviglie non sono asciutte.	Le stoviglie non sono state sistemate correttamente.	Caricare la lavastoviglie come suggerito nelle presenti istruzioni per l'uso.
	Le stoviglie sono state rimosse troppo presto.	Non liberare la lavastoviglie subito dopo il lavaggio. Aprire leggermente lo sportello per far fuoriuscire il vapore. Rimuovere le stoviglie soltanto quando la temperatura interna è sicura. Liberare prima il cestello inferiore affinché l'acqua non gocci dal cestello superiore.
	È stato selezionato un programma sbagliato.	Un programma breve abbasserà la temperatura di lavaggio, riducendo così le prestazioni di pulizia. Selezionare un programma con un tempo di lavaggio lungo.
	Utilizzo di posate con rivestimento scadente.	Con questi articoli è più difficile rimuovere l'acqua. Le posate o le stoviglie di questo tipo non sono idonee per il lavaggio in lavastoviglie.

Se si v ^o , la lavastoviglie visualizza i codici di errore per indicare il malfunzionamento:

Codici Significati Possibili cause

La luce rapida sfarfalla e	Tempo di ingresso più lungo.	I rubinetti non vengono aperti o l'assunzione di acqua è limitata o la pressione dell'acqua è troppo bassa.
La spia di Rapido, 90 min lampeggia velocemente	Non raggiungere la temperatura richiesta.	Malfunzionamento dell'elemento riscaldante.
La luce ECO sfarfalla in e	Trabocco	Qualche elemento di perdite di lavastoviglie.
La spia di intensivo, Eco e Rapido lampeggia velocemente	Comunicazione fallita tra il circuito stampato principale e il circuito stampato del display.	Circuito aperto o cablaggio di interruzione per la comunicazione.

AVVERTENZA

• In caso di perdite d'acqua, chiudere l'alimentazione principale dell'acqua prima di contattare il Servizio Clienti.
• Se c'è acqua nella vasca, è necessario rimuovere l'acqua prima di rimettere in funzione la lavastoviglie.
• Se è presente un codice di errore che non può essere risolto, chiedere assistenza professionale.

D1 W H D2

Altezza (H)	845mm
Larghezza (W)	598 mm
Profondità (D1)	600 mm (con sportello chiuso)
Profondità (D2)	1175 mm (con sportello aperto a 90°)

Scheda informativa del prodotto

Nome o marca del fornitore:		Midea Europe GmbH
Indirizzo del fornitore (b):		Ludwig-Erhard-Str.14, 65760 Eschborn, Germany
Modello:		SF 3.60NW PRO
Parametri generali del prodotto:
Parametro	Valore	Parametro	Valore
Capacità nominale (a) (ps)	14	Dimensioni in cm	Altezza	84,5
			Larghezza	60
			Profondità	60
EEI (a)	44.9	Classe di efficienza energetica (a)	E (c)
Indice di prestazioni di pulizia (a)	1.125	Indice di prestazioni di asciugatura (a)	1.065
Consumo energetico in kWh [per ciclo], basato sul programma Eco con acqua fredda. Il consumo energetico effettivo dipende dal modo in cui viene utilizzato l'apparecchio.	0.951	Consumo d'acqua in litri [per ciclo], basato sul programma Eco. Il consumo effettivo d'acqua dipende dalla durezza dell'acqua e dal modo in cui viene utilizzato l'apparecchio	11
Durata del programma (a) (h:min)	03:40	Tipo	piedi libero
Emissione di rumore aereo (a) (dB(A) re 1 pW)	47	Classe delle emissioni di rumore aereo (a)	C (c)
Lavastoviglie spenta (W)	0.49	Lavastoviglie spenta (W)	N/A
Ritardo di avvio (W) (se applicabile)	1.00	Stand-by rete (se applicabile)	N/A

Durata minima della garanzia offerta dal fornitore (b): 24 Months

Informazioni aggiuntive:

Link al sito web del fornitore, dove si possono trovare le informazioni di cui al punto 6 dell'Allegato II del Regolamento (UE) 2019/2022 (1) (b) della Commissione:

(a) Per il programma Eco.
(b) Le modifiche a questi punti non sono considerate pertinenti ai fini dell'articolo 4, comma 4, del Regolamento (UE) 2017/1369.
(c) Se la banca dati dei prodotti genera automaticamente il contenuto finale di questa cella, il fornitore non deve inserire questi dati.

(1) Regolamento (UE) 2019/2022 della Commissione, del 1º ottobre 2019, relativo all'elaborazione di specifiche per la progettazione ecocompatibile delle lavastoviglie per uso domestico conformemente alla direttiva 2009/125/CE del Parlamento europeo e del Consiglio, recante modifica del regolamento (CE) n. 1275/2008 della Commissione e che abroga il regolamento (UE) n. 1016/2010 della Commissione (cfr. pagina 267 della presente Gazzetta ufficiale).

Dichiarazione di conformità (DoC) RED

Noi,

Midea Europe GmbH

Ludwig-Erhard-Str.14, 65760 Eschborn, Germany

Dichiarare sotto la nostra esclusiva responsabilità che il prodotto:

Nome del prodotto: Lavastoviglie

Nome commerciale: Midea

Tipo o modello: SF 3.60NW PRO

Informazioni supplementari rilevanti:

A cui si riferisce questa dichiarazione è conforme ai requisiti essenziali e ad altri requisiti pertinenti della direttiva RE (2014/53/UE).

Il prodotto è conforme ai seguenti standard e/o altri documenti normativi:

Limiti di validità (se presenti):

Informazioni supplementari:

Organismo notificato coinvolto:

Fascicolo tecnico tenuto da: Foshan Shunde Midea Washing Appliances Mfg. Co., Ltd.

Luogo e data di emissione (di questo DoC): .Foshan/2020-12-25......

Firmato da o per il produttore:

Nome (in stampatello):......Ke Ningsheng.

Titolo: Product Engineer

Ci congratuliamo con voi per il vostro nuovo dispositivo e siamo convin che sarete soddisfa e avrete la vostra gioia con questo moderno apparecchio. Tuavia, se riconoscete un movo di reclamo, vi preghiamo di contaarci:

Midea Europe GmbH

In caso di servizio:

Telefono: [phone] - 0

-90 20 -120

[e-mail]

In caso di un guasto tecnico, inserite il vostro indirizzo esatto, il numero di telefono, il numero del contratto di vendita e il tipo di apparecchio (dalla targhetta dell'apparecchio).

Una descrizione precisa del guasto vi fa risparmiare tempo e denaro. Per domande speciali, si prega di contattare il centro di assistenza clienti.

Prima di chiamare il servizio:

Si prega di controllare se c'è un errore di funzionamento o una causa che non ha nulla a che fare con il funzionamento del dispositivo.

Si prega di osservare la nota nel manuale dell'utente e controllare se:

-La spina di alimentazione è collegata

-La spina di alimentazione potrebbe essere danneggiata

-L'elettricità è disponibile

Termini di garanzia

Questo dispositivo è stato fabbricato e testato secondo i metodi più moderni. Il venditore garantisce il materiale senza difetti e la fabbricazione corretta per un periodo di 24 mesi dalla data di vendita all'utente finale. L'apparecchio non è adatto all'uso commerciale.

Il diritto alla garanzia decade in caso di intervento da parte dell'acquirente o di terzi. I danni causati da un uso o da un funzionamento improprio, da un'installazione o da un immagazzinamento non corretti, da un collegamento o da un'installazione impropria, nonché da un atto [...] di Dio o da altri fattori esterni non sono coperti dalla presente garanzia.

Quando i reclami sono presentati, il produttore si riserva il diritto di apportare miglioramenti alle parti difettose o di sostituire o sostituire il dispositivo.

Solo se non è possibile raggiungere l'uso previsto del dispositivo riparando o sostituendo il dispositivo, l'acquirente può chiedere una riduzione del prezzo di acquisto o la cancellazione del contratto di acquisto entro 6 mesi dalla data di acquisto.

Le richieste di risarcimento danni, compresi i danni consequenziali, sono escluse a meno che non siano basate su dolo o negligenza grave.

Il diritto di garanzia esiste solo con la presentazione del prodotto e della ricevuta d'acquisto. Questa garanzia è valida in Germania.

Importatore da:

Midea Europe GmbH
