GEBRUIKSAANWIJZING SF 3.60NW PRO MIDEA

Uw toestel gebruiken met de MSmartlife app

Zorg er eerst voor dat:

1. uw smartphone is verbonden met uw Wi-Fi-thuisnetwerk en u kent het netwerkwachtwoord.
2. je bent in de buurt van je thuis apparaten.
3. het draadloze signaal van de 2.4 GHz (bij voorkeur) of 5 GHz band actief is op uw draadloze router.

Download de MSmartLife-app Registreer of log in o2iw account Scan de QR code hieronder of zoek naar. Open de app en maak een gebruikersaccount aan. "MSmartlife" in de Google Play Store (Android- gebruikersaccount. apparaten) of App Store (iOS-apparaten) om de Als u er al een hebt, kunt u gewoon inloggen.

Login Login

Uw toestel toevoegen Verbinden met het netwerk Tik op het "+" pictogram om een thuisapparaat Voig de instructies in de app om de WiFi- uw MSmartlife account. verbinding in te stellen. Als de netwerkverbinding

toe te voegen aan uw MSmartlife account. verbinding in te stellen. Als de netwerkverbinding mislukt, raadpleeg dan de app-tips voor de bediening.

	Knippert langzaam	Wachten op verbinding
	Knippert snel Verbinding wordt gemaakt
	Knippert snel, ermanent aan	erbinding met de draadloze router lol stand gebracht

Opmerkingen over netvoeding

Zorg er bij het netwerken voor dat de mobiele telefoon zo dicht mogelijk bij uw product staat.

De tips in de app geven aan dat als uw product alleen 2,4 GHz WIFI-communicatie ondersteunt, u het 2,4 GHz-netwerk moet selecteren om verbinding te maken.

Midea raadt aan alleen alfanumerleke waarden te gebruiken voor WIFI router SSID-namen. Als er speciale tekens, leestekens of spaties worden gebruikt, wordt

de SSID-naam mogelijk niet correct weergegeven op de netwerken die beschikbaar zijn om verbinding te maken met de app. Als u het probeert en de SSID verschijnt

correct, dan kunt u hem zo gebruiken. Anders logt u in op de router en wijzigt u de SSID-naam.

Een groot aantal apparaten op de WiFi-router kan de stabilitel van het netwerk beïnvloeden. Midea kan geen advies geven over een specifieke limiet voor het aantal,

aangezien dit afhankelijk is van de kwaliteit van de router en vele andere factoren.

Als u de naam van de router of WiFi en het WiFi-wachtwoord wijzigt, herhaalt u de bovenstaande procedure om opnieuw verbinding te maken met het netwerk.

Wanneer de producttechnologie wordt bijgewerkt, kan de inhoud van MSmartlife veranderen. De eigenlijke weergave van de MSmartlifeApp is in ek geval van toepassing.

MSmartlife app probleem oplossen

Tips voor het oplossen van problemen met Midea Smart Appliances. Deze tips zijn gemaakt voor producten met een dualband radiofunctie om te kunnen werken met 2,4 GHz of 5 GHz WiFi-netwerken. Deze instructies zijn niet van toepassing op Midea-producten die alleen gebruik maken van 2,4 GHz radio.

Omdat de netwerktechnologie zich snel ontwikkelt, raadt Midea aan om de "Help"-sectie van de MSmartlife-app te controleren op bijgewerkte

Tips en aanbevelingen voor het oplossen van problemen.

Achtergrond:

Het aanbieden van dual-band ondersteuning biedt keuze en maximale productflexibiliteit voor een succesvolle thuisnetwerk ervaring.

Verwacht wordt dat thuisnetwerken meerdere WiFi-dienstenopties zullen hebben, afhankelijk van de configuratie van de router. Er zijn vier WiFi-routerconfiguraties: A, B, C en 0.

A. Alleen 2,4 GHz, bijv. in oudere WiFi-routermodellen.

In dit geval werkt de dual-band radio automatisch op 2,4 GHz.

B. 5 GHz alleen ... Sommige gebruikers schakelen de oudere 2,4 GHz-band uit om interferentie als gevolg van conflicten te voorkomen.

In dit geval werkt de dual-band radio automatisch op 5 GHz

C. 2.4 GHz en 5 GHz hebben dezelfde SSID-naam ... b.v. JohnsWiFi

o In dit geval onderhandelen de WiFi-router en de dual-band radio over de beste frequentie om te gebruiken

D. 2,4 GHz en 5 GHz met verschillende SSID-namen ... b.v. JohnsWiFi_2G en JohnsWiFi_5 G

o Alleen in dit geval is het mogelijk om te kiezen welke WiFi band gebruikt moet worden.

Als het apparaat een dual-band radiofunctie heeft, hoeft u alleen de router of routerconfiguratie te wijzigen als er problemen optreden. In dit geval is kennis van de bestaande WiFi-routerconfiguratie (zie hierboven, A, B, C of D) van belang.

2,4 GHz vs. 5 GHz:

Er bestaan verschillende filosofieën over de vraag welke optie het meest geschikt is voor IoT-apparaten (internet van dingen). Wij gaan ervan uit dat de 5 GHz-band beter geschikt is voor hoge bandbreedtebehoeften zoals streaming audio/video, en 2,4 GHz wordt gebruikt voor IoT-apparatuur (Internet of Things). Volgens de theorie van radiogolven zou 2,4 GHz beter door muren en voorwerpen moeten kunnen dringen dan 5 GHz. 5 GHz ondersteunt hogere bandbreedtes dan 2,4 GHz, maar ivd-apparaten hebben geen hoge bandbreedte nodig.

Er zijn echter ook andere belangrijke redenen om 5 GHz te gebruiken voor ivd-apparatuur. De 2,4 GHz-ruimte is meer gevuld met interferentiebronnen buiten het WiFi-bereik, zoals magnetrons, draadloze telefoons, draadloze toetsenborden/muizen en andere draadloze apparaten (bijv. Bluetooth, Zigbee, enz.). Bovendien is 5 GHz een veel nieuwere technologie en daarom waarschijnlijk veerkrachtiger en voorzien van geavanceerde functies zoals beamforming.

Al met al kan Midea niet adviseren wat het beste is voor uw specifieke installatie. Door onze apparatuur met dualband-radio aan te bieden, vergroten we de kans op succesvolle en veerkrachtige verbindingen in een breder scala van installaties zonder dat routerconfiguratiewijzigingen of routerupgrades nodig zijn. In sommige situaties kan het echter nodig zijn de router te wijzigen.

Problemen oplossen

Als u zich niet bij de eerste poging op het netwerk kunt aanmelden De SSID thuisnetwerk is niet zichtbaar:

Slecht signaal... Omdat het toestel dual-band radio gebruikt, wordt noch het 2,4 GHz noch het 5 GHz signaal door het toestel ontvangen. Het feit dat het WiFi-signaal door de telefoon wordt waargenomen, betekent niet noodzakelijk dat de radio van het toestel het ook kan waarnemen als het signaal zwak is. Grote afstanden tussen de router en het apparaat of de aanwezigheid van te veel obstakels kunnen het signaalniveau te veel verlagen. Heroriëntatie van de router kan de situatie gemakkelijk verbeteren. Een betere oplossing is een WiFi-repeater of een router met een hogere kwaliteit. Er zij op gewezen dat het zendvermogen van alle WiFi-routers wordt beperkt door federale voorschriften. Een router van hogere kwaliteit kan het signaal in alle richtingen beter uitzenden, heeft gevoeligere ontvangers om zwakke signalen op te pikken, en bevat software van hogere kwaliteit om te voorkomen dat verbindingen verloren gaan.

Het SSID-netwerk is zichtbaar, maar een verbinding is niet mogelijk:

o Openbare netwerken zoals die in restaurants of hotels vereisen vaak authenticatie. Producten kunnen niet instemmen met de wettelijke overeenkomst die vereist is om het netwerk te gebruiken. Schakel over naar een netwerk dat geen authenticatie vereist.
o Onvoldoende versleuteling: Om redenen van cyberveiligheid raadt Midea af om producten aan te sluiten op onversleutelde of onvoldoende versleutelde netwerken (bijv. WEP-versleuteling).
o Wachtwoordlengte: Om redenen van cyberveiligheid beveelt Midea aan dat netwerken sterke wachtwoorden hebben. Een wachtwoord van maximaal 32 tekens wordt echter ondersteund.
o Onjuist wachtwoord: Als u probeert verbinding te maken met een ander netwerk dan het netwerk dat momenteel door de mobiele telefoon wordt gebruikt, is het altijd mogelijk dat het netwerkwachtwoord in de mobiele telefoon niet meer juist is. In dit geval heeft u nieuwe toegangsgegevens.
o Ongeldige SSID-naam: De Midea MSmartlife app accepteert elke SSID-naam, maar de app kan een waarschuwing geven als u probeert verbinding te maken met een netwerk dat bepaalde niet-alfanumerieke tekens of tekens in een vreemde taal bevat. De WLAN+ (Android) of WLAN Assistant (10S) functies zijn geactiveerd. Schakel ze uit en maak opnieuw verbinding met het internet.

De verbinding met het netwerk kan tot stand worden gebracht, maar is onstabiel

Voor WiFi-configuratiemodi A, Band C volgt u de instructies van de fabrikant van uw router om de bovenstaande configuratiewijzigingen in de router door te voeren:

• Voor routerconfiguratie A (zie hierboven), raadt Midea aan de 5 GHz band in te schakelen als deze is uitgeschakeld op uw router en een unieke SSID-naam te kiezen voor de 5 GHz band (bijv. SSIDname_5 G). Volg dan de normale verbindingsinstructies om verbinding te maken met het 5 GHz netwerk. Als uw router een oudere router is die alleen overweg kan met 2,4 GHz, raadt Midea aan over te stappen op een nieuwere dual-band router.
• Voor routerconfiguratie B (zie hierboven), raadt Midea aan de 2.4 GHz band in te schakelen (alle routers die 5 GHz bieden, ondersteunen ook 2.4 GHz) en een unieke SSID-naam te kiezen voor de 2.4 GHz band (bijv. SSIDname_2G). Volg dan de normale verbindingsinstructies om verbinding te maken met het 2.4 GHz netwerk.
• Voor routerconfiguratie C (zie hierboven), raadt Midea aan om unieke SSID-namen toe te wijzen voor de 2,4 GHz en 5 GHz banden. Volg daarna de normale verbindingsinstructies voor een van de netwerken en de instructies voor het oplossen van problemen in WiFi-modus D. Voor de volgende stappen zijn geen wijzigingen in de routerconfiguratie vereist:
• Voor routerconfiguratie D (zie hierboven) is het zinvol om te proberen de andere band te gebruiken alvorens wijzigingen in de routerconfiguratie aan te brengen of de router bij te werken. Met andere woorden, als de verbinding onstabiel is via 2,4GHz, probeer dan 5GHz. Als de verbinding onstabiel is via 5GHz, maak dan gebruik van 2,4GHz. Volg de onderstaande instructies: "Het netwerk instellen op 2,4GHz of 5GHz".
• De WLAN+ (Android) of WLAN Assistant (10S) functies zijn geactiveerd. Schakel ze uit en maak opnieuw verbinding met het internet.

Hierbij wordt verklaard door Foshan Shunde Midea Washing Appliances Mfg. Co, Ltd. dat deze vaatwasser voldoet aan de essentiële eisen en andere relevante bepalingen van de RE-richtlijn 2014/53/EU. Een kopie van de volledige verklaring is bijgevoegd.

Werkingsfrequentie van het product:

RF	Zendfrequentie	Maximaal zendvermogen
BLE	2402-2480MHz	<10dBm
2.4G WiFi	2412-2472MHz	<20dBm
5G WiFi	5180-5240MHz5260-5320MHz	<20dBm

Opmerking: Het product is geschikt voor gebruik in een omgeving van 4\~40°C.

INHOUDSOPGAVE

3. VEILIGHEIDSAANWIJZINGEN

6. PRODUCTOVERZICHT

7. GEBRUIK VAN UW VAATWASSER

1. Zout in de waterontharder vullen
2. Waterontharder
3. Vaatwerk voorbereiden en inruimen

13. DE REKKEN VULLEN

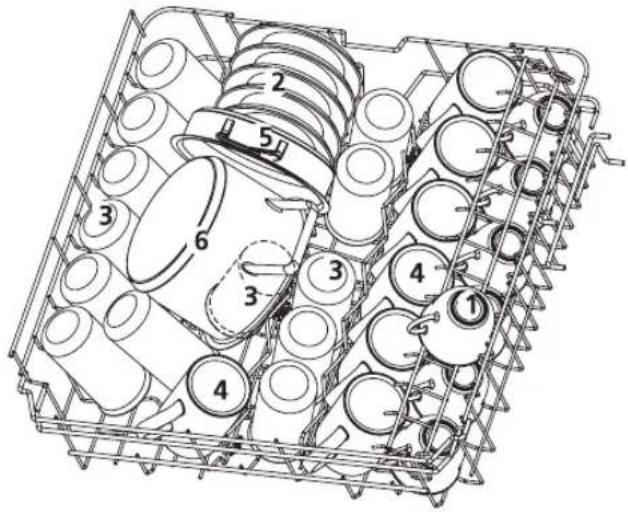

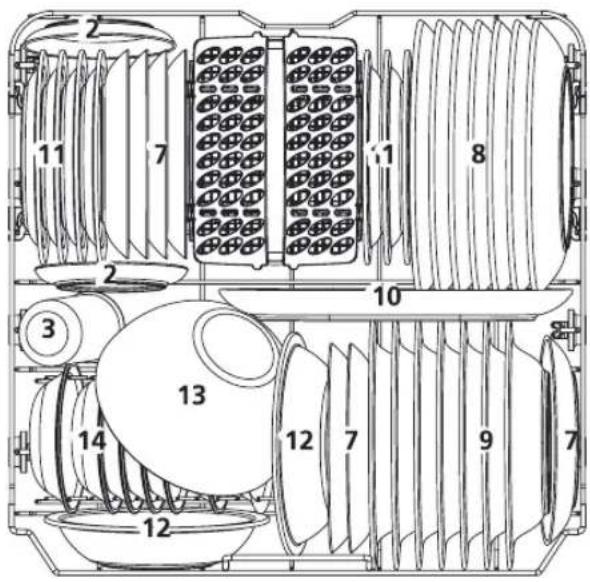

1. Tips voor gebruik van de mand
2. Werking van het glansspoelmiddel en het reinigingsmiddel

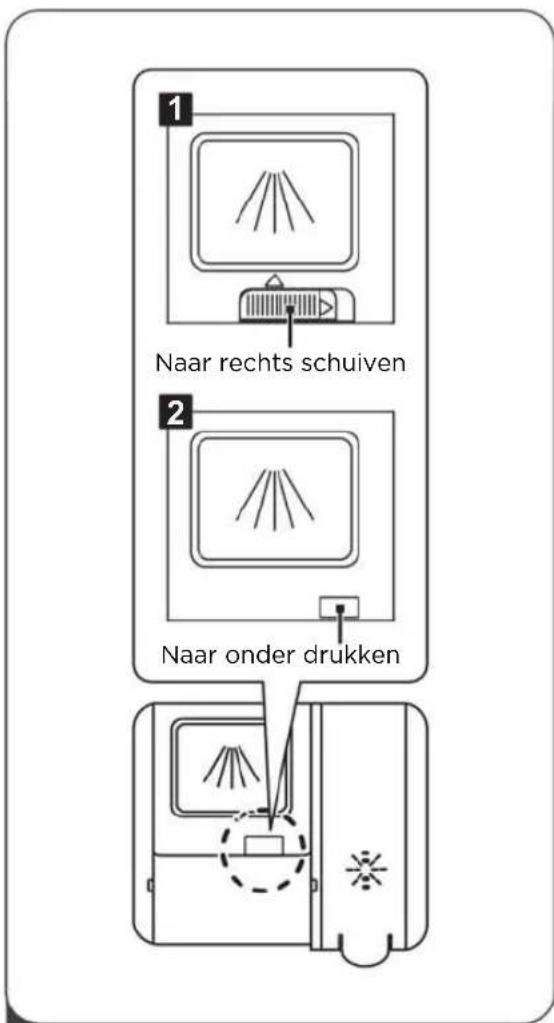

3. Het vullen van de spoelglansmiddelbak

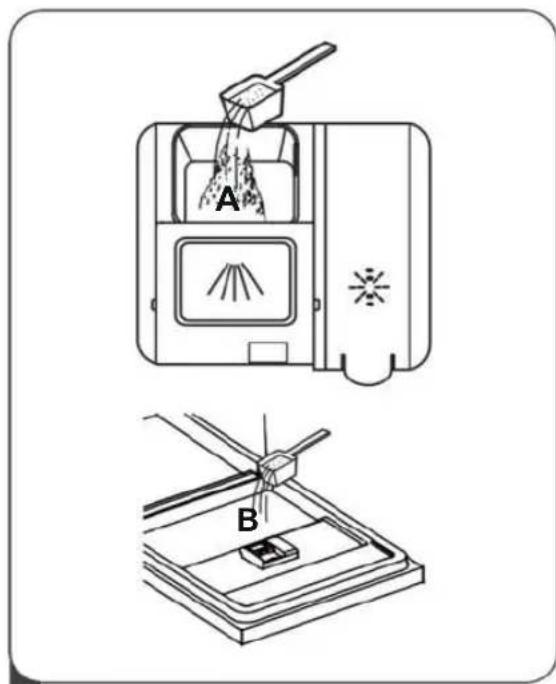

4. Doseereenheid vullen

20. UW VAATWASSER GEBRUIKEN

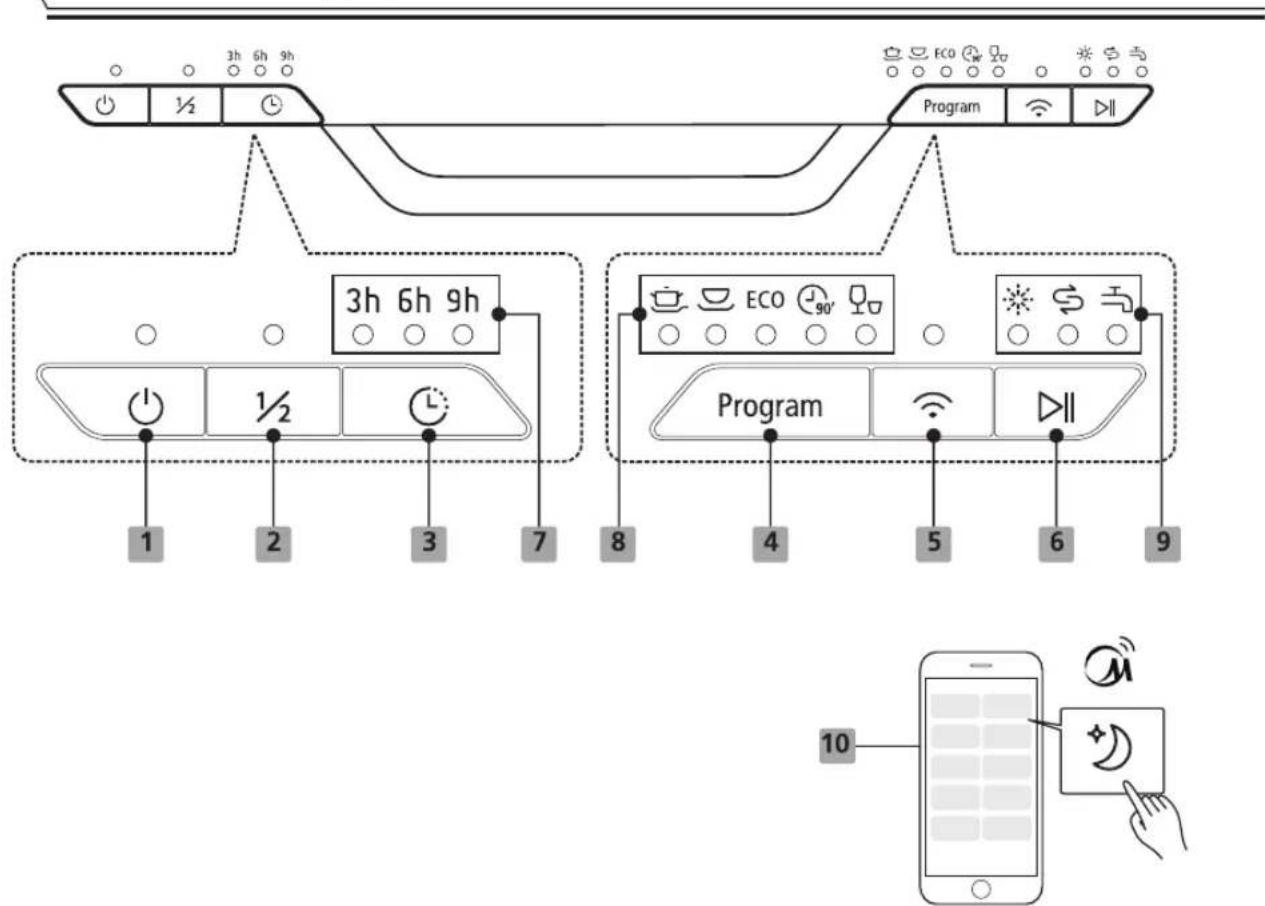

1. Bedieningspaneel

22. DE VAATWASSER PROGRAMMEREN

1. Overzicht van de wascycli
2. Een spoelcyclus starten

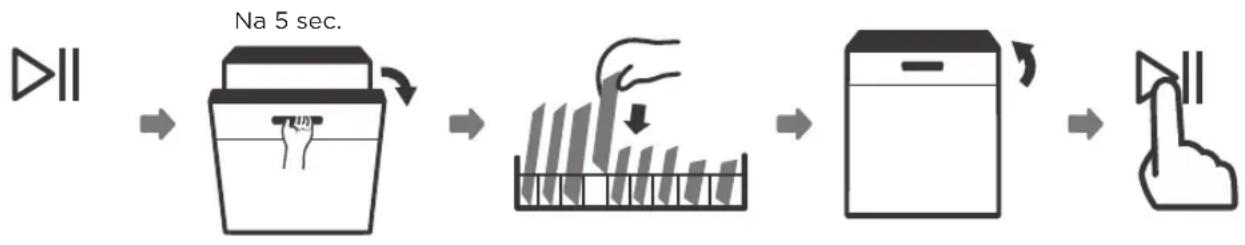

3. Het programma tijdens de spoelcyclus wijzigen
4. Voorwerp vergeten

25. ONDERHOUD EN REINIGING

1. Onderhoud van de buitenkant
2. Onderhoud van de binnenkant
3. Onderhoud van de vaatwasser

29. INSTALLATIEHANDLEIDING

1. Informatie over de stroomaansluiting
2. Watertoe- en -afvoer
3. Aansluiting van de afvoerslangen

4. Opstellen van het apparaat

5. Installeren

6. TIPS VOOR HET VERHELPEN VAN STORINGEN

7. FOUTCODES

8. TECHNISCHE INFORMATIE

9. Productinformatieblad

WAARSCHUWING

Volg bij het gebruik van uw vaatwasser de onderstaande voorzorgsmaatregelen:

• Installatie- en reparatiewerkzaamheden mogen alleen worden uitgevoerd door een gekwalificeerde technicus.

• Dit apparaat is voorzien voor gebruik in de huishouding en soortgelijke toepassingen, zoals bijvoorbeeld:

• personeelskeukens in winkels, kantoren en andere werkomgevingen

• boerderijen
  • door klanten in hotels, motels en andere dergelijke woonomgevingen
  • bed & breakfasts.

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis, als ze onder toezicht staan of een instructie voor het veilige gebruik van het apparaat hebben gekregen en de daarmee verbonden gevaren begrijpen.

• Kinderen mogen niet met het apparaat spelen. Kinderen mogen dit apparaat alleen onder toezicht reinigen en onderhouden. (voor EN60335-1)
• Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijke vermogens of gebrekkige ervaring en kennis, behalve wanneer ze onder toezicht staan of een instructie voor het veilige gebruik van het apparaat hebben gekregen en de daarmee verbonden gevaren begrijpen. (voor IEC60335-1)
• Het verpakkingsmateriaal kan gevaarlijk zijn voor kinderen!
• Dit apparaat is alleen bestemd voor gebruik binnenshuis.
• Om u te beschermen tegen het gevaar van een stroomschok, dompelt u het apparaat, de kabel of de stekker niet in water of andere vloeistoffen, trekt u de stekker eruit, voor u het apparaat reinigt en onderhoudswerkzaamheden aan het apparaat uitvoert.
• Gebruik een zachte, vochtige doek met een milde zeep en veeg het apparaat vervolgens af met een droge doek.

Aanwijzingen voor de aarding

• Dit apparaat moet worden geaard. In geval van functiestoring of uitval vermindert de aarding het risico op een elektrische schok door de weg van de minste weerstand voor de elektrische stroom te bieden. Dit apparaat is uitgerust met een aardingsstekker.
• De stekker moet worden aangesloten op een geschikt stopcontact dat is geinstalleerd en geaard in overeenstemming met alle lokale voorschriften en verordeningen.
• Er bestaat een risico op een elektrische schok als de aardingskabel niet goed is aangesloten.
• Raadpleeg een gekwalificeerde elektricien of servicevertegenwoordiger als u twijfelt of het apparaat goed geaard is.
• Als de meegeleverde stekker niet in het stopcontact past, mag deze niet aangepast worden.
• Laat in dit geval een gekwalificeerde elektricien een geschikt stopcontact installeren.
• Ga niet op het apparaat zitten of op de deur of de servieskorf staan.
• Gebruik de vaatwasser alleen wanneer alle panelen van de behuizing correct zijn aangebracht.
• Open de deur heel voorzichtig als de vaatwasser in werking is. Er zou water uit kunnen spuiten.
• Plaats geen zware voorwerpen op de open deur en ga er niet op staan. Het apparaat zou naar voren kunnen kantelen.

• Bij het inruimen van voorwerpen die gespoeld moeten worden:

• Plaats scherpe voorwerpen zo dat ze de deurafdichting niet kunnen beschadigen.

• WAARSCHUWING: Messen en andere gebruiksvoorwerpen met scherpe punten moeten in de mand worden geplaatst met de punten naar beneden of in een horizontale positie.

- Sommige vaatwasmiddelen zijn sterk alkalisch. Ze kunnen extreem gevaarlijk zijn als ze worden ingeslikt. Vermijd huid- en oogcontact en houd kinderen uit de buurt van de vaatwasser als de deur open is.

- Verzeker u ervan dat het vaatmiddelreservoir leeg is nadat het spoelproces is voltooid.

- Spoel plastic voorwerpen alleen als ze voorzien zijn van het etiket "vaatwasserbestendig" of een equivalent daarvan.

- Controleer de aanbevelingen van de fabrikant voor plastic voorwerpen die niet dienovereenkomstig zijn gemarkeerd.

- Gebruik alleen reinigings- en spoelmiddelen die worden aanbevolen voor

gebruik in een automatische vaatwasser.

• Gebruik nooit zeep, afwasmiddel of handwasproducten in uw vaatwasser.
• De deur mag niet open worden gelaten, omdat dit het struikelgevaar kan vergroten.
• Als de netkabel beschadigd is, moet het worden vervangen door de fabrikant of zijn serviceafdeling of een vergelijkbaar gekwalificeerd persoon om elk gevaar te voorkomen.
• Tijdens de installatie mag de netkabel niet overmatig of gevaarlijk worden gebogen of platgedrukt.
• De bedieningselementen mogen niet worden gemanipuleerd.
• Het apparaat moet met nieuwe slangensets op de hoofdwaterkraan worden aangesloten. Oude sets mogen niet worden hergebruikt.
• Om energie te besparen, schakelt het apparaat automatisch uit naar de stand-bymodus als het gedurende 15 minuten niet in werking is.
• Er passen maximaal 13 couverts in de vaatwasser.
• De maximaal toegestane watertoevoerdruk is 1 MPa.
• De minimaal toegestane watertoevoerdruk is 0,04 MPa.

Afvalverwijdering

• Neem voor de afvalverwijdering van de verpakking en het apparaat contact op met een recyclingcentrum. Maak hiervoor de stroomkabel los en maak het deursluitmechanisme onbruikbaar.
• Kartonnen verpakkingen worden gemaakt van gerecycled papier en moeten ter recycling bij het oud papier worden weggegooid.
• Wanneer u ervoor zorgt, dat dit apparaat correct wordt afgevoerd, draagt u ertoe bij, mogelijke schade aan het milieu en de menselijke gezondheid, die kan ontstaan wanneer dit product verkeerd wordt afgevoerd, te voorkomen.
• Voor meer gedetailleerde informatie over het recyclen van dit product kunt u contact opnemen met uw gemeente of met het afvalverwerkingsbedrijf..
• VERWIJDERING: Gooi dit product niet weg als ongesorteerd huishoudelijk afval. Dit soort afval moet apart worden ingezameld omdat het een speciale behandeling vereist.

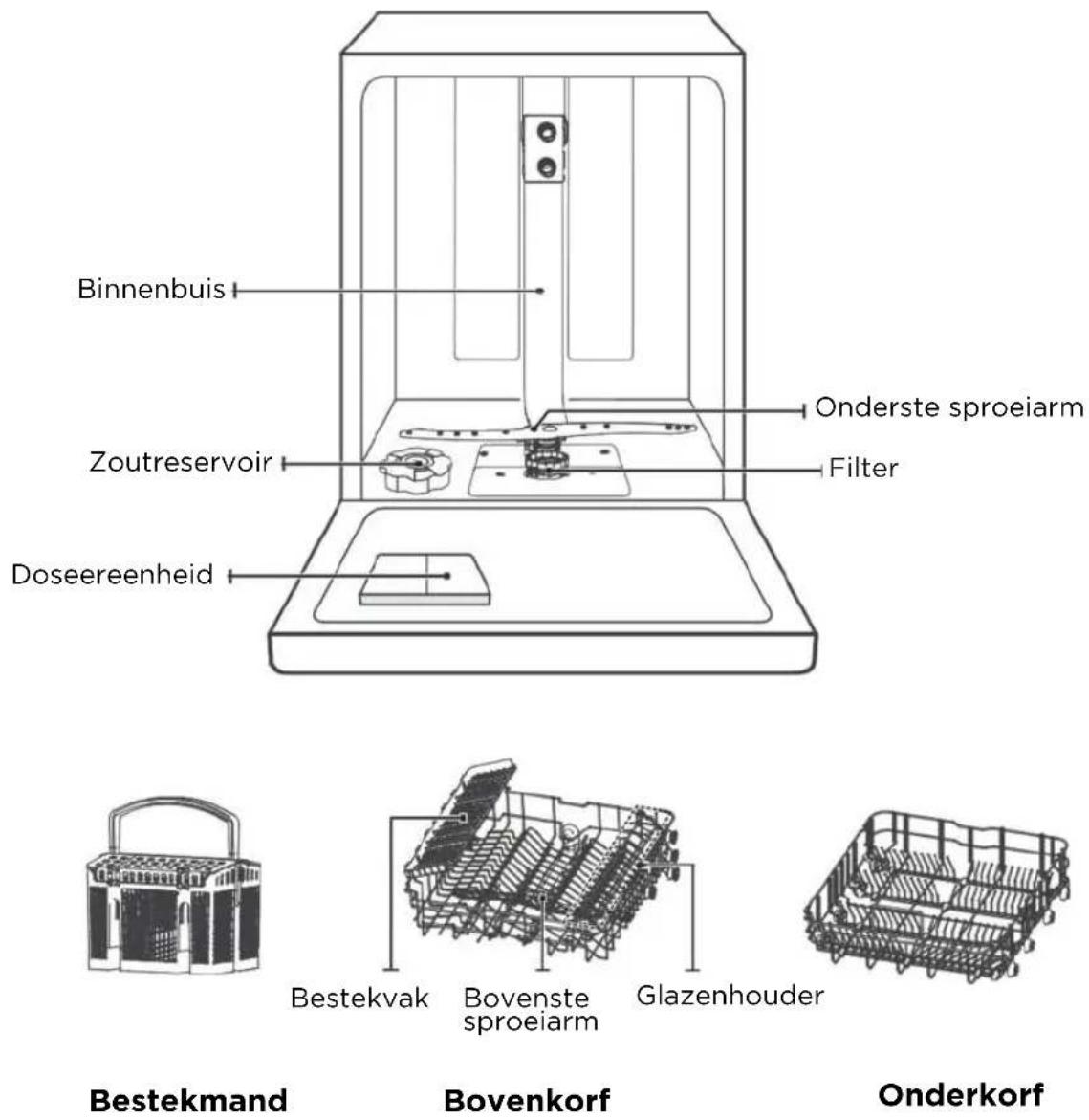

BELANGRIJK

Lees de gebruiksaanwijzing voordat u de vaatwasser voor het eerst gebruikt, om er zeker van te zijn dat u de best mogelijke prestaties uit uw vaatwasser haalt.

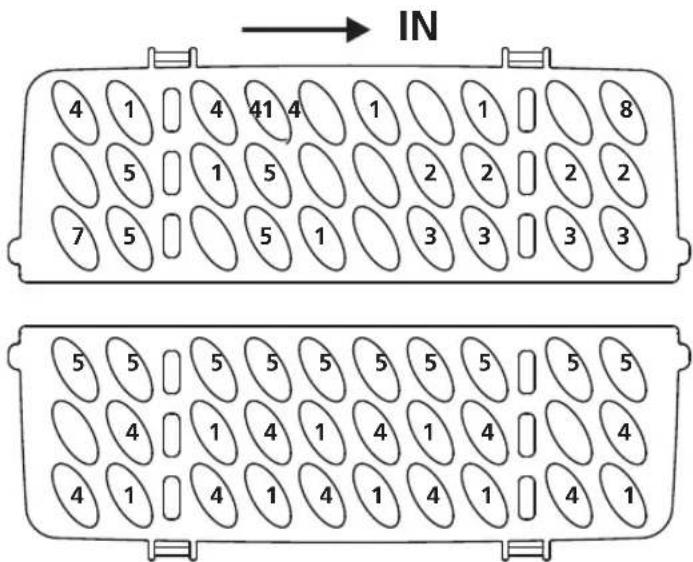

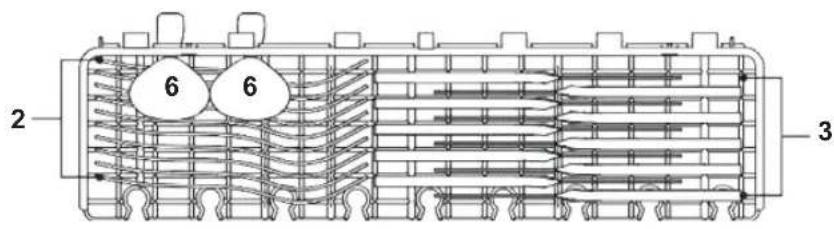

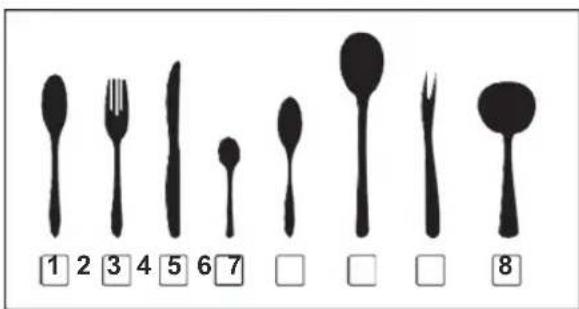

Bestekmand

Bovenkorf

Onderkorf

OPMERKING:

De afbeeldingen zijn alleen bedoeld als referentie. De daadwerkelijke situatie kan variëren afhankelijk van het model. Let erop.

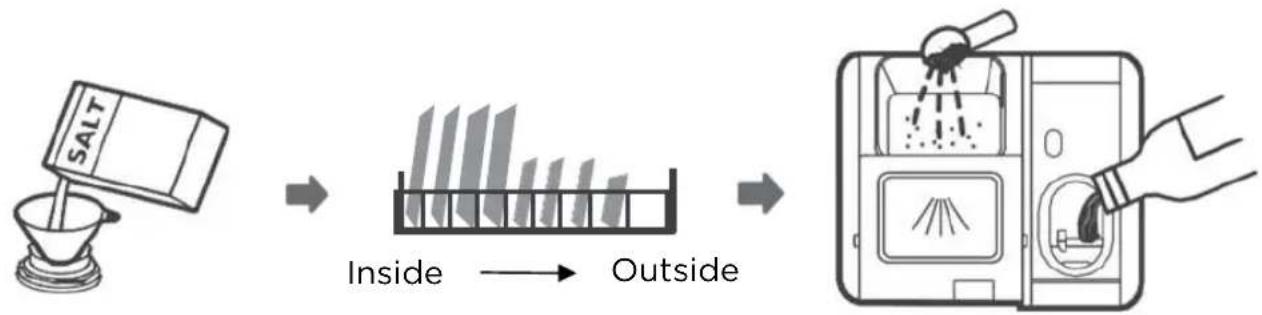

Vóór het eerste gebruik:

Gebruik alleen zout dat geschikt is voor gebruik in deze vaatwasser.

Het zoutreservoir bevindt zich onder de onderkorf en moet als volgt worden gevuld:

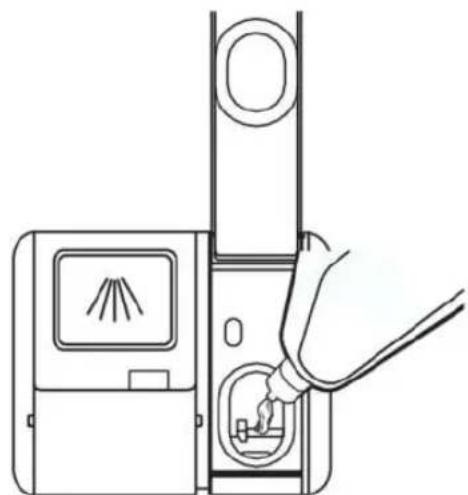

WAARSCHUWING

Gebruik alleen zout dat geschikt is voor gebruik in vaatwassers!

- Elk ander type zout dat niet specifiek is ontwikkeld voor gebruik in vaatwassers, met name tafelzout, zal de waterontharder beschadigen. In het geval van schade veroorzaakt door het gebruik van ongeschikt zout geeft de fabrikant geen garantie en is hij niet aansprakelijk voor eventuele schade.

Vul de waterontharder alleen met zout voordat u een spoelcyclus uitvoert.

- Dit voorkomt dat gemorst zout of zout water lang op de bodem van de machine blijft liggen, wat tot corrosie kan leiden.

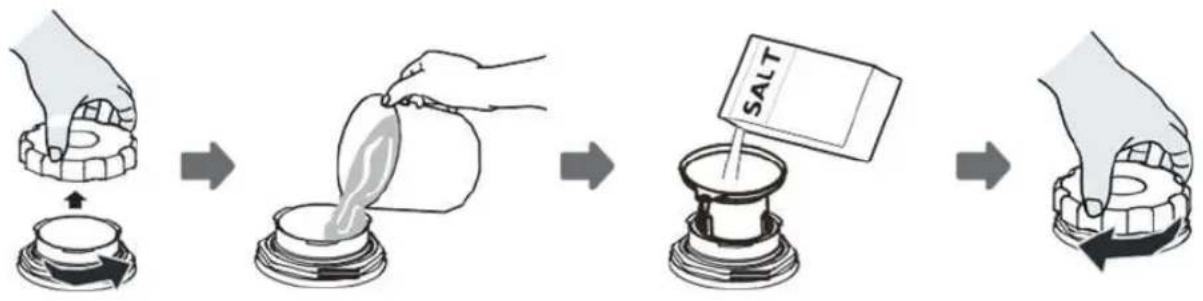

Volg de onderstaande stappen om vaatwasserzout toe te voegen:

1. Verwijder de onderkorf en schroef het deksel van het reservoir los.
2. Steek het uiteinde van de trechter (bijgeleverd) in het gat en voeg ongeveer 1,5 kg vaatwasmachinezout toe.
3. Vul het zoutreservoir tot het maximum met water. Het is normaal dat er een kleine hoeveelheid water uit het zoutreservoir ontsnapt.
4. Schroef het deksel weer vast na het vullen van het reservoir.
5. Het zoutwaarschuwingslampje gaat uit als het zoutreservoir gevuld is met zout.
6. Onmiddellijk na het vullen van het zout in het zoutreservoir moet een spoelprogramma worden gestart (wij raden een kort programma aan). Anders kan het filtersysteem, de pomp of andere belangrijke onderdelen van het apparaat door het zoute water worden beschadigd. Dit valt niet onder de garantie.

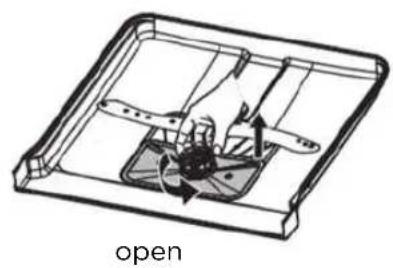

OPMERKING:

• Het zoutreservoir mag alleen worden bijgevuld als het zoutwaarschuwingslampje (Ⓧ) op het bedieningspaneel brandt. Afhankelijk van hoe goed het zout oplost, kan het zoutwaarschuwingslampje nog steeds branden, zelfs als het zoutreservoir vol is.
• Als er geen zoutwaarschuwingslampje brandt op het bedieningspaneel (bij sommige modellen), kunt u inschatten wanneer het zout in de ontharder moet worden bijgevuld op basis van de spoelcycli die de vaatwasser heeft doorlopen.
• Als er zout wordt gemorst, voer dan een inweek- of snelprogramma uit om het te verwijderen.

De waterontharder moet handmatig worden ingesteld met de waterhardheidsregelaar.

De waterontharder verwijdert mineralen en zouten uit het water die de werking van het toestel zouden beïnvloeden.

Hoe meer mineralen er aanwezig zijn, hoe harder het water is.

De waterontharder moet worden aangepast aan de hardheid van het water in uw regio. Uw lokale drinkwaterbedrijf kan u informeren over de waterhardheid in uw regio.

Zoutverbruik instellen

De vaatwasser is zo ontworpen dat de hoeveelheid zout kan worden aangepast aan de hardheid van het gebruikte water. Dit is bedoeld om het zoutverbruik te optimaliseren en individueel aan te passen.

Volg de onderstaande stappen om het zoutverbruik aan te passen.

1. Open de deur en schakel het apparaat in.
2. Druk langer dan 5 seconden op de programmaknop om de waterontharder binnen 60 seconden na het indrukken van de inschakelknop te starten.
3. Druk op de programmaknop om de juiste waterontharder voor uw regio te selecteren. De waterontharder wijzigt in de volgende volgorde: H3->H4->H5->H6->H1->H2->H3;
4. Wacht 5 seconden of druk op de inschakelknop om de instelling te voltooien en de instellingsmodus te verlaten.

Waterhardheid

Duitsland °dH	Frankrijk °fH	Engeland °Clarke	mmol/l	Wateronthardings-niveau	Zoutverbruik (gram/spoelcyclus)
0-5 0-9	0-6 0-0.94 H1				0
6-11 10-2	0 7-14 1.0-2.0 H2				9
12-17 21-3	0 15-21 2.1-3.0 H3 12
18-22 31-	40 22-28 3.1-4.0 H4			20
23-34 41-	60 29-42	4.1-6.0 H5		30
35-55	61-98 43-69	6.1-9.8 H6		60

1^ = 1,25^ = 1,78^ = 0,178mmol / l Fabrieksinstelling: H3

Waterontharder

Het waterhardheid varieert van plaats tot plaats. Als er hard water in de vaatwasser wordt gebruikt, zal er zich aanslag vormen op de vaat en de gebruiksvoorwerpen. Het apparaat is uitgerust met een speciale waterontharder met zoutreservoir om kalk en mineralen uit het water te verwijderen.

• Overweeg om gebruiksvoorwerpen te kopen die als vaatwasmachinebestendig zijn gekenmerkt.
- Kies een programma met de laagst mogelijke temperatuur voor bepaalde voorwerpen.
- Om beschadigingen te voorkomen mogen glazen en bestek niet direct na afloop van het programma uit de vaatwasser worden gehaald.

Spoelen van bepaald bestek/vaatwerk

Niet geschikt

• Bestek met grepen van hout, hoorn of parelmoer
• Kunststof artikelen die niet hittebestendig zijn
• Ouder bestek met verlijmde onderdelen die niet temperatuurbestendig zijn
  • Gelijmd bestek of serviesgoed
  • Voorwerpen van tin of koper
• Kristalglas
• Roestgevoelige stalen voorwerpen
• Houten platen
• Voorwerpen van synthetische vezels

Beperkt geschikt

• Sommige soorten glas kunnen stomp worden na vele spoelprocessen
• Zilveren en aluminium onderdelen hebben de neiging om te verkleuren tijdens het spoelen
• Geglazuurde patronen kunnen verbleken als ze vaak in de vaatwasser worden gewassen

Aanbevelingen voor het laden van de vaatwasser

Schraap grote hoeveelheden voedselresten af. Verzacht de resten van aangebrand voedsel in pannen. Het is niet nodig om het vaatwerk onder stromend water af te spoelen.

Neem de volgende richtlijnen voor het laden in acht om de beste prestaties van de vaatwasser te bereiken.

(Eigenschappen en uiterlijk van de korven en bestekmanden kunnen afwijken van uw model).

Plaats voorwerpen als volgt in de vaatwasser:

• Voorwerpen zoals kopjes, glazen, potten/pannen enz. naar beneden gericht.
• Gewelfde voorwerpen of voorwerpen met holtes moeten schuin worden geplaatst, zodat het water kan weglopen.
• Alle gebruiksvoorwerpen zijn stevig gestapeld en kunnen niet omvallen.
• Alle gebruiksvoorwerpen zijn zo geplaatst dat de sproeiarmen vrij kunnen draaien.
• Holle voorwerpen zoals kopjes, glazen, pannen enz. met de opening naar beneden, zodat er geen water in de holte of diepe bodem kan verzamelen.
• Vaatwerk en bestek mogen niet in elkaar liggen of elkaar bedekken. Om schade te voorkomen, mogen de glazen elkaar niet aanraken.
• De bovenkorf is bedoeld voor delicater en lichter vaatwerk zoals glazen, koffie- en theekopjes.
• Messen met lange, rechtopstaande lemmeten vormen een potentieel gevaar!
• Lange en/of scherpe bestek-items zoals trancheermessen moeten horizontaal in de bovenkorf worden geplaatst.
• Overlaad uw vaatwasser niet. Dit is belangrijk voor goede resultaten en voor een verstandig energieverbruik.

OPMERKING:

Zeer kleine voorwerpen mogen niet in de vaatwasser worden gewassen, omdat ze gemakkelijk uit de korf kunnen vallen.

Verwijderen van het vaatwerk

Om te voorkomen dat er water uit de bovenkorf in de onderkorf druppelt, moet u eerst de onderkorf en vervolgens de bovenkorf legen.

WAARSCHUWING

De voorwerpen zullen heet zijn!

Om beschadigingen te voorkomen mogen glazen en bestek pas ongeveer 15 minuten na afloop van het programma uit de vaatwasser worden gehaald

Laat geen enkel voorwerp door de bodem uitsteken.

Plaats scherpe voorwerpen altijd met de scherpe punt naar beneden!

Inruimen van de bovenkorf

De bovenste korf dient voor het onderbrengen van meer delicaat en lichter vaatwerk zoals glazen, koffie- en theekopjes en schotels, maar ook voor borden, kommen en platte pannen (mits deze niet te vuil zijn). Plaats het vaatwerk en kookgerei zo dat ze niet door de waterstraal worden bewogen.

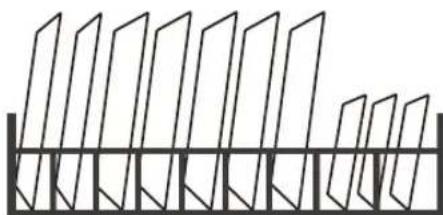

Inruimen van de onderkorf

Wij raden aan om grote voorwerpen en de moeilijkst te reinigen voorwerpen in de onderkorf te plaatsen, zoals potten, pannen, deksels, serviesgoed en schotels, zoals in de onderstaande afbeelding getoond. Serveerschalen en deksels moeten aan de zijkant op de houders worden geplaatst, zodat de rotatie van de bovenste sproeiarm niet wordt geblokkeerd.

De aanbevolen maximale diameter voor borden voor de doseerunit is 19 cm om de opening van de doseereenheid niet te hinderen.

Inruimen van de bestekmand

Bestek moet gescheiden van elkaar in de bestekbak op de betreffende plaatsen worden geplaatst en er moet op worden gelet dat het bestek niet in elkaar wordt genest, omdat dit kan leiden tot slechte reinigingsprestaties.

1. Bovenrek


Aantal Item
1 Kopjes
2 Schotels
3 Glazen
4 Bekers
5 Ovenschaal
6 Kleine schaal

1. Onderrek


11 7 11 8 2 3 10 13 14 12 12 7 9 7

Aantal Item

7 Dessertbord

8 Borden

9 Soepborden

10 Ovalen schotel

11 Dessertborden van melamine

12 Schalen van melamine

13 Glazen schaal

14 Dessertschalen

15 Bestekrek

3. Bestekvak

2 6 6 3

OPMERKING:

Plaats lichte, platte voorwerpen in het vak. Het totaalgewicht mag maximaal 1,5 kg bedragen.

4. Bestekmand

IN 4 1 4 41 4 1 1 8 5 1 5 2 2 2 2 7 5 5 1 3 3 3 3 5 5 5 5 5 5 5 5 5 5 4 1 4 1 4 1 4 1 4 4 1 4 1 4 1 4 1 4 1

1 2 3 4 5 6 7 □ □ □ 8

Informatie over vergelijkbaarheidstests conform EN60436

Capaciteit: 14 couverts

Positie van de bovenkorf: onderste positie Programma: ECO

Instelling van het glansspoelmiddel: 5

Instelling van de ontharder: H3

Nummer	Voorwerp
1	Soup spoons
2	Vorken
3	Messen
4	Theelepels
5	Dessertlepels
6	Serveerlepels
7	Serveervorken
8	Opscheplepels

Tips voor het gebruik van de mand

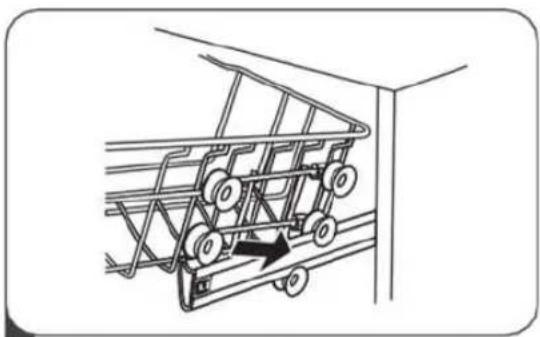

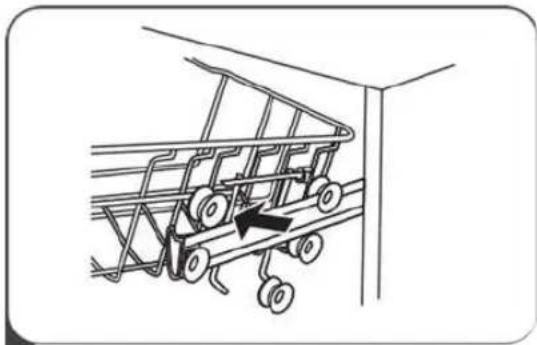

Instellen van de bovenste korf

De hoogte van de bovenste korf kan eenvoudig worden aangepast om hogere bakken/schalen in de bovenste of onderste korf te plaatsen.

Ga als volgt te werk om de hoogte van de bovenste korf in te stellen:

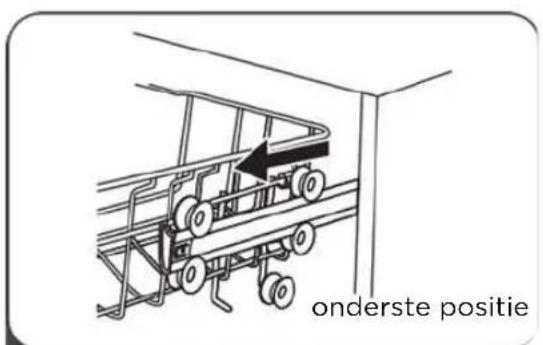

onderste positie

1 Trek de bovenkorf eruit.

2 Verwijder de bovenkorf.

3 Plaats de bovenkorf weer op de bovenste of onderste wieltjes.

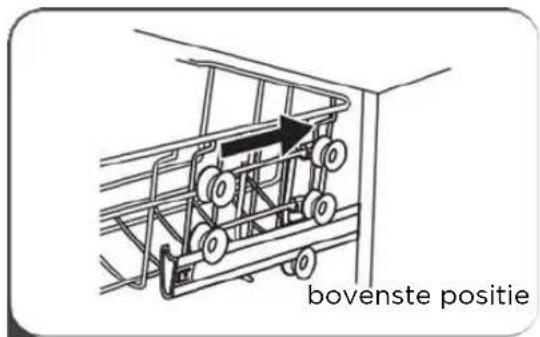

bovenste positie

4 Schuif de bovenkorf naar binnen.

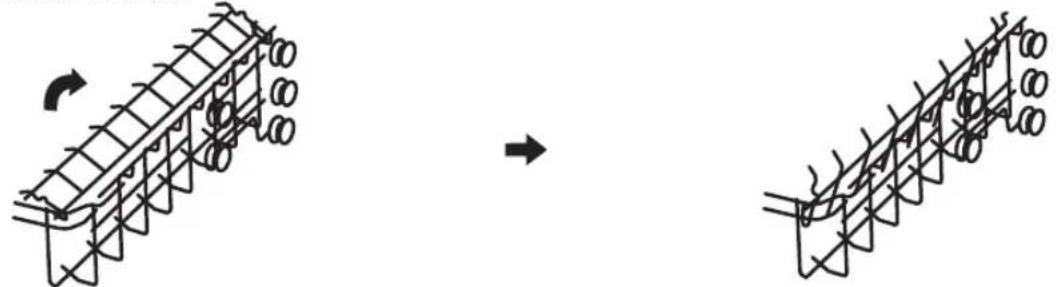

Terugklappen van de glazenhouder

Klap de glazenhouder omhoog om ruimte te maken voor hogere voorwerpen in de bovenkorf. U kunt dan de hoge glazen ertegenaan leunen. U kunt de glazenhouder ook helemaal verwijderen als hij niet gebruikt wordt.

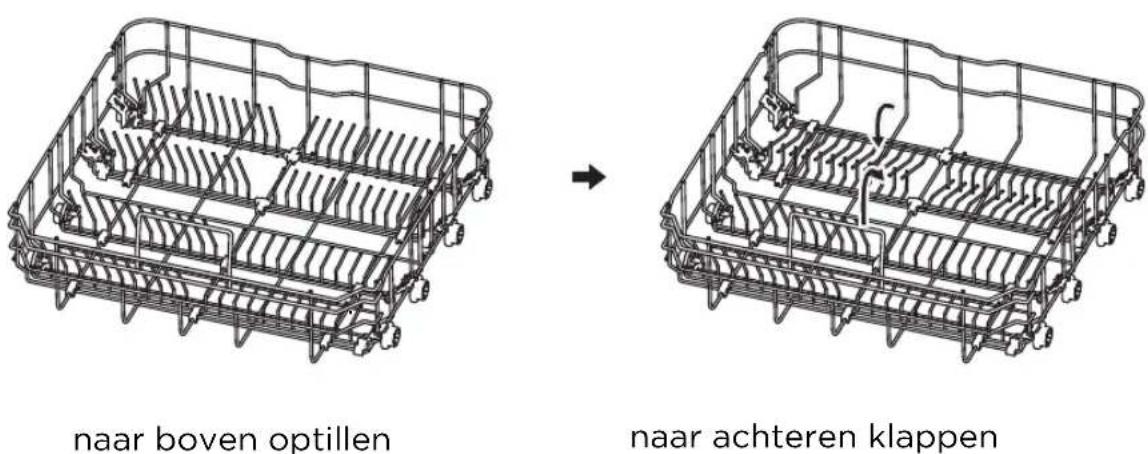

Terugklappen van de rijen pennen

De pennen van de onderkorf worden gebruikt om schotels en borden vast te houden. Ze kunnen worden verlaagd om meer ruimte te creëren voor grote voorwerpen.

naar boven optillen naar achteren klappen

WERKING VAN HET GLANSSPOELMIDDEL EN HET REINIGINGSMIDDEL

Het glansspoelmiddel komt tijdens de laatste spoeling vrij om te voorkomen dat het water druppels op uw vaatwerk vormt, wat tot vlekken en strepen kan leiden. Het verbetert ook het drogen door het water van de schotels te laten rollen. Uw vaatwasser is ontworpen voor het gebruik van vloeibare glansspoelmiddelen.

WAARSCHUWING

Gebruik alleen merkspoelmiddelen voor uw vaatwasser. Vul het glansspoelmiddelreservoir nooit met andere stoffen (bijv. afwasmiddel, vloeibare reiniger). Dit zou het apparaat beschadigen.

Wanneer moet het glansspoelmiddel worden bijgevuld?

De regelmaat waarmee de dispenser moet worden bijgevuld is afhankelijk van hoe vaak het vaatwerk wordt gespoeld en welke instelling voor glansspoelmiddel wordt gebruikt.

• De glansspoelmiddel-indicator ( )licht op wanneer er glansspoelmiddel nodig is.
• Vul het glansspoelmiddelreservoir niet te vol.

Werking van het glansspoelmiddel

De chemische bestanddelen waaruit het reinigingsmiddel bestaat, zijn nodig om het vuil te verwijderen uit de vaatwasser, af te breken en te verspreiden. De meeste in de handel verkrijgbare kwaliteitsreinigingsmiddelen zijn hiervoor geschikt.

WAARSCHUWING

• Correct gebruik van reinigingsmiddelen
  Gebruik alleen reinigingsmiddelen die speciaal zijn vervaardigd voor gebruik in de vaatwasser. Houd uw reinigingsmiddel fris en droog.
  Giet pas poedervormig reinigingsmiddel in de dispenser als u direct daarna wilt spoelen.
  • Vaatwasmiddel is bijtend!
  Bewaar de vaatwasmiddelen buiten het bereik van kinderen.

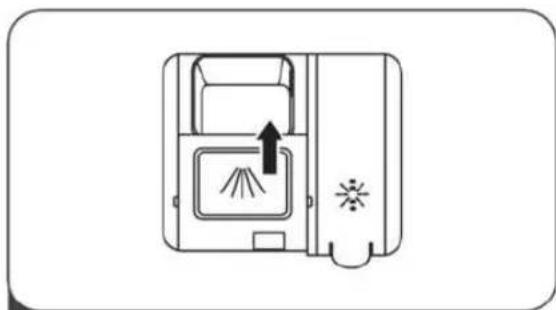

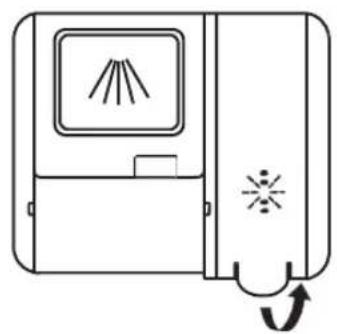

1 Verwijder het deksel van het spoelglansreservoir door de greep op te tillen.

3 Sluit de kap vervolgens.

2 Giet het glansspoelmiddel in de dispenser en zorg ervoor dat het niet te veel wordt gevuld

Instellen van het glansspoelmiddelreservoir

Om met beperkt glansspoelmiddel een beter droogresultaat te bereiken, is de vaatwasser zo ontworpen dat het verbruik door de gebruiker kan worden aangepast. Volg deze stappen:

1. Open de deur en schakel het apparaat in.
2. Druk binnen 60 seconden na het indrukken van de inschakelknop meer dan 5 seconden op de programmaknop en druk vervolgens op de timerknop om het ingestelde model in te voeren. De glansspoelmiddelindicator knippert met een frequentie van 1 Hz.
3. Druk op de programmaknop om de juiste waterontharder te selecteren op basis van uw gebruiksgewoonten. De instellingen wijzigen in de volgende volgorde: D1->D2->D3->D4->D5->D1.
   Hoe hoger het getal, hoe meer glansspoelmiddel de vaatwasser gebruikt.
4. Wacht 5 seconden of druk op de inschakelknop om de instelling te voltooien en de instellingsmodus te verlaten.

1 Selecteer een openingsmethode overeenkomstig de actuele situatie.

1. Open de klep door de ontgrendeling te verschuiven.
2. Open de klep door de ontgrendeling naar beneden te drukken.

OPMERKING:

Merk op dat de instelling kan variëren afhankelijk van de watervervuiling. Volg de aanbevelingen van de fabrikant op de verpakking van het reinigingsmiddel.

2 Voeg voor de hoofdspoelcyclus reinigingsmiddel toe aan het grotere compartiment (A). Voor een beter reinigingsresultaat, vooral bij zeer vuile voorwerpen, brengt u een kleine hoeveelheid reinigingsmiddel aan op de deur. Het extra reinigingsmiddel wordt tijdens de voorwasfase geactiveerd.

3 Sluit de klep door hem naar voren te schuiven en vervolgens naar beneden te duwen.

UW VAATWASSER GEBRUIKEN

Bedieningspaneel

Bediening (knop)

1 Aan-/uit	Druk op deze knop om uw vaatwasser in te schakelen; het scherm gaat branden.
2 Halve lading	Als u een halve lading of minder aan servies moet afwassen, dan kunt u deze functie kiezen om te besparen op energie en water (deze functie kan alleen worden gebruikt in de modi Intensief, Normaal, ECO, Glazen en 90 min.)
3 Vertragen Druk	op deze knop om de starttijd in te stellen. (3u/6u/9u)
4 Programma	Kies het passende wasprogramma; de bijbehorende programma-indicator zal gaan branden.

Scherm

5 Wi-Fi	Schakel het apparaat in, en houd de Wi-Fi-knop langer dan 3 seconden ingedrukt. Na een korte beep begint het pictogram langzaam te knipperen; dit geeft aan dat de APP verbinding zoekt met het netwerk.
6 Starten/Pauzeren	Voor het starten van het geselecteerde wasprogramma of dit te pauzeren als de vaatwasser draait.
7 Vertragingstijd Voor het	weergeven van de vertragingstijd. (3u/6u/9u)
8 Programma-indicator	IntensiefVoor zeer vuil servies, en normaal vuile potten, pannen, servies et cetera. Met opgedroogde etensresten.NormaalVoor normaal vuile artikelen zoals potten, borden, glazen, en lichtelijk vuile pannen.ECO ECO Dit is het standaardprogramma voor normaal vuile artikelen zoals potten, borden, glazen, en lichtelijk vuile pannen.90 minVoor normaal vuile artikelen die snel gewassen moeten worden.SnelEen kortere wasbeurt voor lichtelijk vuile artikelen die niet hoeven te worden gedroogd.
9 Waarschuwingsindicator	SpoelglansmiddelAls de “indicator brandt, dan betekent dit dat de vaatwasser nog maar weinig glanspoelmiddel heeft en dat er moet worden bijgevuld.ZoutAls de “” indicator brandt, dan betekent dit dat de vaatwasser nog maar weinig zout heeft en dat er moet worden bijgevuld.WaterkraanAls de “indicator brandt, dan is de waterkraan dicht.
10 Opties alleen in de APP beschikbaar.	FluistermodusMinder geluid, en normaal energieverbruik; wordt gebruikt voor wassen in de avonduren.

DE VAATWASSER PROGRAMMEREN

Overzicht van de wascycli

In de onderstaande tabel wordt aangegeven welke programma's het best geschikt zijn voor welke hoeveelheid etensresten en hoeveel schoonmaakmiddel nodig is. Tevens wordt er informatie over de programma's vermeld. (● Betekent: Dat het spoelglansmiddel gedoseerd zal worden, ( ) betekent: dat het spoelglansmiddel niet gedoseerd zal worden.

Programma	Beschrijving van de cyclus	Schoonmaakmiddel voor-/hoofdwas	Draaitijd (min)	Energie (kWh)	Water (L)	Spoelglansmiddel
Intensief	Voorwas(50°C)Wassen (65°C)SpoelenSpoelenSpoelen (65°C)Drogen	4/18g(1 of twee stukken)	205 1,621 17,8			●
Normaal	Voorwas(45°C)Wassen (55°C)SpoelenSpoelen (65°C)Drogen	4/18g(1 of twee stukken)	175 1,302 14,3			●
ECO(*EN50242)	Wassen (45°C)SpoelenSpoelen (60°C)Drogen	22g(1 of twee stukken)	220 0,951 11,0			●
90 Min	Wassen (60°C)SpoelenSpoelen (65°C)Drogen	20g(1 of twee stukken)	90 1,1 11,7			●
Snel	Wassen (45°C)Spoelen (50°C)Spoelen (55°C)	20g(1 stuk)	30 0,751 11,2			○
G88A]Fluistermodus	Voorwas(35°C)Wassen (60°C)SpoelenSpoelen (65°C)Drogen	4/18g(1 of twee stukken)	270 1,40 14,6			●

OPMERKING:

Dit programma is de testwascyclus. Informatie over vergelijkende tests volgens EN60436.

1. Trek de onder- en bovenkorf eruit, ruim het vaatwerk in en duw de korven terug. Wij raden aan om eerst de onderkorf te laden en daarna de bovenkorf.
2. Vul het vaatwasmiddel aan.
3. Steek de stekker in het stopcontact. Voeding: zie laatste pagina van het productgegevensblad. Zorg ervoor dat de watertoevoer volledig is ingeschakeld.
4. Open de deur en druk op de aan/uit-knop.
5. Selecteer een programma, het antwoordlampje gaat branden. Sluit vervolgens de deur. De vaatwasser start nu de spoelcyclus.

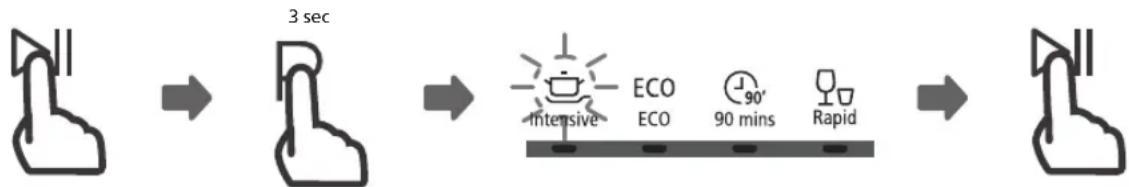

HET PROGRAMMA TIJDENS DE SPOELCYCLUS WIJZIGEN

Een spoelcyclus kan alleen worden gewijzigd als deze slechts korte tijd heeft gelopen. Anders kan het zijn dat het reinigingsmiddel al is vrijgekomen en dat de vaatwasser het spoelwater al heeft afgetapt. Als dit het geval is, moet de vaatwasser worden gereset en moet het spoelmiddelreservoir worden bijgevuld. Volg de navolgende instructies om de vaatwasser te resetten:

1. Open de deur een beetje om de vaatwasser te stoppen. Wanneer de beweging van de sproeiarm is gestopt, kunt u de deur volledig openen.
2. Druk de programmaknop meer dan drie seconden in om het apparaat in de stand-bymodus te zetten.
3. Nu kunt u het programma wijzigen.
4. Druk op de Start/Pauze-knop, de vaatwasser zal starten.

Een vergeten voorwerp kan op elk moment worden bijgeplaatst voordat het reinigingsmiddelreservoir wordt geopend. Volg de navolgende instructies om een vergeten voorwerp toe te voegen:

1. Druk op de knop Starten/Pauzeren om de wasbeurt te pauzeren.
2. U kunt de deur helemaal openen nadat de sproeiarmen zijn gestopt.
3. Voeg de vergeten artikelen toe.
4. Sluit de deur.
5. Druk op de knop Starten/Pauzeren en de vaatwasser zal weer verder gaan.

Het is gevaarlijk om de deur te openen in het midden van de spoelcyclus, omdat de hete damp u kan verbranden.

Reinig de deurafdichtingen regelmatig met een zachte, vochtige doek om etensresten te verwijderen.

Als de vaatwasser geladen is, kunnen er etensresten en drankresten op de zijkanten van de deur druppelen. Deze gebieden bevinden zich buiten de spoelkamer en worden niet bereikt door het water van de sproeiarmen. Eventuele resten moeten worden afgeveegd voordat de deur wordt gesloten.

Bedieningsveld

Indien reiniging noodzakelijk is, mag het bedieningspaneel alleen met een zachte, vochtige doek worden afgeveegd.

WAARSCHUWING

• Om te voorkomen dat er water in de deurvergrendeling en de elektrische componenten komt, mag u geen sprayreiniger gebruiken.
• Gebruik nooit schuurmiddelen of schuursponzen op de buitenoppervlakken, omdat deze krassen op het oppervlak kunnen veroorzaken. Sommige papieren doekjes kunnen ook krassen of sporen op het oppervlak achterlaten.

Onderhoud van de binnenkant

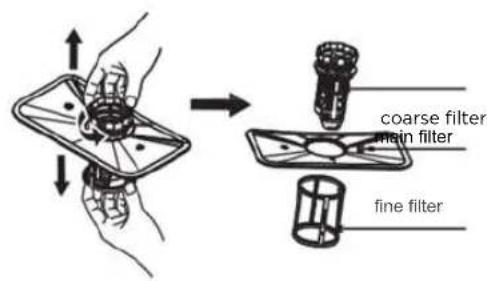

Filtersysteem

Het filtersysteem op de bodem van de spoelkamer vangt grove verontreinigingen uit de spoelcyclus op. Het verzamelde grove vuil kan leiden tot verstopping van de filters. Controleer regelmatig de toestand van de filters en reinig ze indien nodig onder stromend water. Volg de onderstaande stappen om de filters in de spoelkamer te reinigen.

OPMERKING:

De afbeeldingen zijn alleen bedoeld als referentie. De filtersystemen en sproeiarmen kunnen afhankelijk van het model verschillend zijn.

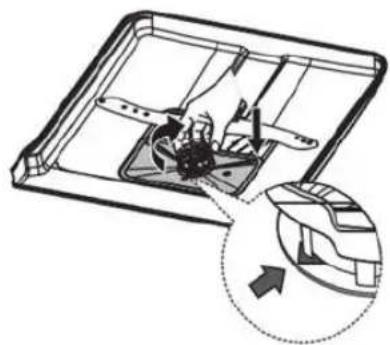

1 Houd het grove filter stevig vast en draai het tegen de klok in om het te ontgrendelen. Til het filter naar boven op en uit de vaatwasser.

2 1 Het fijne filter kan uit de bodem van de filtermodule worden getrokken. Het grove filter kan van het hoofdfilter worden verwijderd door de lipjes aan de bovenkant licht samen te knijpen en zo weg te trekken.

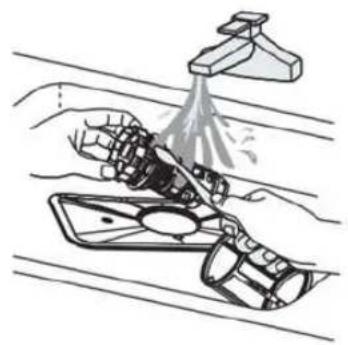

3 Grotere voedselresten kunnen onder stromend water worden afgespoeld. Voor een grondigere reiniging gebruikt u een zachte reinigingsborstel

4 Zet de filters weer in omgekeerde volgorde in elkaar, vervang de filterinzet en draai de sluit-pijl met de klok mee.

WAARSCHUWING

• Draai de filters niet te strak aan. Plaats de filters weer in de juiste volgorde, anders kan grof vuil het systeem binnendringen en een verstopping veroorzaken.
• Gebruik de vaatwasser nooit zonder filter. Onjuiste vervanging van het filter kan de prestaties van het apparaat verminderen en vaatwerk en gebruiksvoorwerpen beschadigen.

Sproeiarmen

De sproeiarmen moeten regelmatig worden gereinigd omdat hard water en chemicaliën de sproeiers en lagers van de sproeiarmen verstoppen.

Volg de navolgende instructies om de sproeiarmen te reinigen:

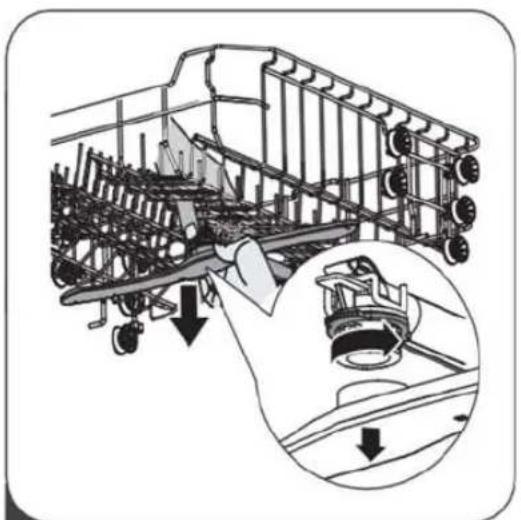

1 Om de bovenste sproeiarm te verwijderen, houdt u de moer in het midden vast en draait u de sproeiarm tegen de klok in.

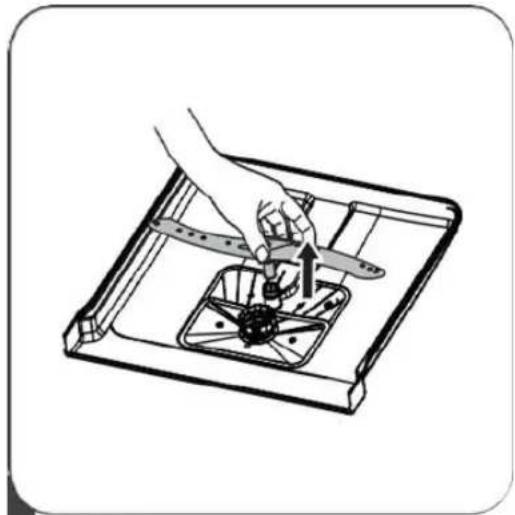

2 Trek de onderste sproeiarm naar boven eruit.

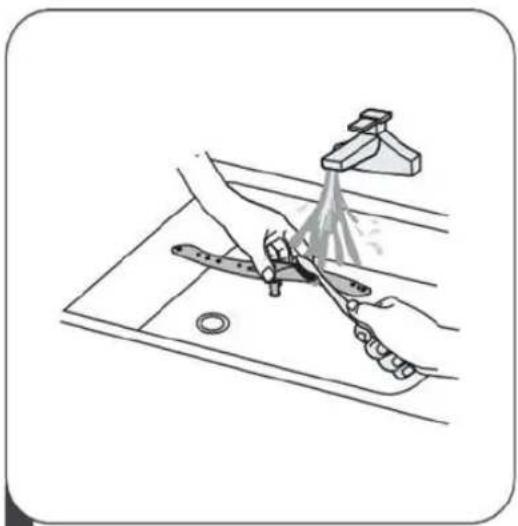

3 Reinig de sproeiarmen in een zeeoplossing en warm water en gebruik een zachte borstel om de sproeiers te reinigen. Spoel ze grondig af en breng ze vervolgens weer op de juiste manier aan.

Antivriesmaatregelen

In de winter moeten er vriesmaatregelen worden genomen om de vaatwasser tegen vorst te beschermen. Ga na elke spoelcyclus als volgt te werk:

1. Onderbreek de stroomtoevoer naar de vaatwasser bij de stroombron.
2. Schakel de watertoevoer uit en ontkoppel de watertoevoerleiding van de waterklep.
3. Laat het water uit de inlaatpijp en de waterklep lopen. (gebruik een schaal om het water op te vangen)
4. Sluit de watertoevoer weer aan op de waterklep.
5. Verwijder het filter op de bodem van de bak en zuig het water op de bodem op.

Na elke spoelcyclus

Schakel de watertoevoer naar het apparaat na elke spoelbeurt uit en laat de deur een beetje open om te voorkomen dat er vocht of geurtjes in het apparaat blijven zitten.

Trek de stekker uit het stopcontact

Trek altijd de stekker uit het stopcontact voordat u het apparaat reinigt of onderhoudswerkzaamheden uitvoert.

Geen oplosmiddelen of schurende reinigingsmiddelen

Gebruik geen oplosmiddelen of schurende reinigingsmiddelen om de buitenkant en de rubberen delen van de vaatwasser te reinigen.

Gebruik alleen een doek met warm zeepwater.

Om vlekken van het oppervlak van de binnenkant te verwijderen, gebruikt u een doek die is bevochtigd met water en een beetje azijn of een speciaal voor de vaatwasser gemaakt reinigingsmiddel.

In geval van langere periodes van niet-gebruik

Het wordt aanbevolen een spoelcyclus uit te voeren terwijl de vaatwasser leeg is, vervolgens de stekker uit het stopcontact te halen, de watertoevoer uit te schakelen en de deur een beetje open te laten staan.

Dit draagt bij aan een langere levensduur van de deurafdichtingen en voorkomt de vorming van geurtjes in het apparaat.

Het apparaat verplaatsen

Als het apparaat moet worden verplaatst, probeer het dan in een verticale positie te houden. Als het absoluut noodzakelijk is, kan het op de achterzijde worden geplaatst.

Afdichtingen

Een van de factoren die leiden tot de vorming van geuren in de vaatwasser is vastgeklemd voedsel in de afdichtingen.

Regelmatige reiniging met een vochtige spons voorkomt dit.

INSTALLATIEHANDLEIDING

WAARSCHUWING

Gevaar voor elektrische schok

Schakel de stroomtoevoer naar de het scheiden uit.

Het niet opvolgen van deze instructie kan leiden tot de dood of een elektrische schok.

LET OP::

De installatie van de slangen en elektrische componenten moet door vakmensen worden uitgevoerd.

Informatie over de stroomaansluiting

WAARSCHUWING

Voor de persoonlijke veiligheid:

• Gebruik met dit apparaat geen verlengsnoer.
• Snijd nooit de aardingsverbinding van de netkabel door en verwijder deze evenmin.

Kijk op het typeplaatje om de nominale spanning af te lezen en sluit de vaatwasser aan op een geschikte voeding. Gebruik de vereiste 10A/13A/16A-zekering, een tijdvertragingszekering of een aanbevolen stroomonderbreker en zorg voor een apart circuit dat alleen dit apparaat van stroom voorziet.

Elektrische aansluiting

Zorg ervoor dat de spanning en de frequentie van de voeding overeenkomen met de specificaties op het typeplaatje. Steek de stekker alleen in een stopcontact dat correct geaard is. Als het stopcontact waarop het apparaat moet worden aangesloten niet geschikt is voor de stekker, vervang dan het stopcontact in plaats van een adapter of iets dergelijks, omdat dit oververhitting en brand kan veroorzaken.

⚠️ Controleer vóór gebruik of er een goede aarding aanwezig is.

Koudwateraansluiting

Sluit de koudwaterleiding aan op een 3/4 (inch)-aansluiting met schroefdraad en zorg ervoor dat deze goed vastzit. Als de waterleidingen nieuw zijn of lange tijd niet gebruikt zijn, laat het water dan lopen om ervoor te zorgen dat het water helder is. Deze voorzorgsmaatregel is nodig om te voorkomen dat de watertoevoer wordt geblokkeerd en het apparaat wordt beschadigd.

Informatie m.b.t. de veiligheidsslang

De veiligheidsslang heeft dubbele wanden. Het slangsysteem blokkeert de waterstroom als de toevoerslang breekt en de luchtruimte tussen de toevoerslang en de buitenste geribbelde slang met water is gevuld.

WAARSCHUWING

Een slang die aan een afwasbaksproeier is bevestigd, kan barsten als deze op dezelfde waterleiding als de vaatwasser is geïnstalleerd. Als uw spoelbak er een heeft, is het aan te raden om de slang los te koppelen en het gat te sluiten.

De veiligheidsslang aansluiten

1. Trek de veiligheidsslangen volledig uit het compartiment aan de achterkant van de vaatwasser.
2. Draai de schroeven van de veiligheidsslang op de kraan met 3/4 inch schroefdraad vast.
3. Open de watertoevoer volledig voordat u de vaatwasser start.

De veiligheidsslang losmaken

1. Schakel het water af.
2. Schroef de veiligheidsslang van de waterkraan af.

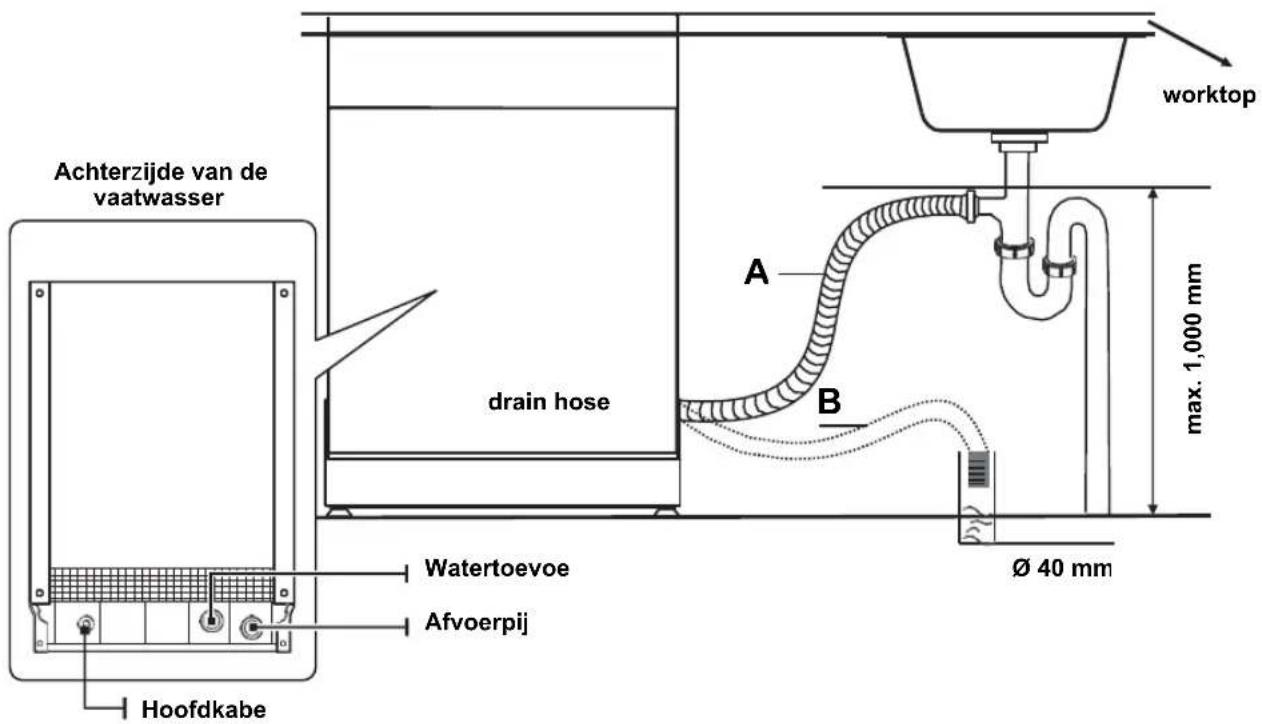

Steek de afvoerslang in een afvoerpijp met een minimale diameter van 4 cm of laat hem in de spoelbak lopen, waarbij u erop moet letten dat hij niet geknikt of platgedrukt is. De hoogte van de afvoerslang moet minder dan 1000 mm bedragen. Het vrije uiteinde van de slang mag niet worden ondergedompeld in water om terugstromen in de slang te voorkomen.

⚠ de afvoerslang stevig vast in positie A of B.

Achterzijde van de vaatwasser drain hose Watertoevoe Afvoerpij Hoofdkabe worktop A B max. 1,000 mm Ø 40 mm

Overtollig water uit de slangen afvoeren

Als de spoelbak 1000 mm hoger is dan de vloer, kan het overtollige water in de slangen niet direct in de spoelbak worden afgevoerd. In dit geval moet het overtollige water uit de slangen worden afgevoerd in een kom of een geschikte bak die zich buiten de gootsteen bevindt en lager dan de gootsteen.

Waterafvoer

Sluit de waterafvoerslang aan. De afvoerslang moet correct worden gemonteerd om waterlekken te voorkomen. Zorg ervoor dat de waterafvoerslang niet geknikt of platgedrukt wordt.

Verlengslang

Als u een verlenging van de afvoerslang nodig heeft, zorg dan dat u een soortgelijke afvoerslang gebruikt.

Het mag niet langer zijn dan 4 meter, anders kan de reinigende werking van de vaatwasser worden aangetast.

Sifonaansluiting

De afvoeraansluiting moet zich op een hoogte van minder dan 100 cm (maximaal) van de bodem van de vaatwasser bevinden. De waterafvoerslang moet vastgezet worden.

OPSTELLEN VAN HET APPARAAT

Plaats het apparaat op de gewenste plaats. De achterkant moet tegen de muur erachter liggen en de zijkanten langs de aangrenzende kasten of muren. De vaatwasser is uitgerust met watertoevoer- en afvoerslangen die zowel aan de rechter- als aan de linkerkant kunnen worden geïnstalleerd om een goede installatie te vergemakkelijken.

Plaatsen tussen twee kasten.

De hoogte van de vaatwasser, 845 mm, is ontworpen om de machine te kunnen plaatsen tussen twee kasten van dezelfde hoogte zoals gewoon is in modern uitgeruste keukens.

De gelamineerde bovenkant van de machine heeft geen zorg nodig aangezien deze hittebestendig en kras- en vlekvrij is.

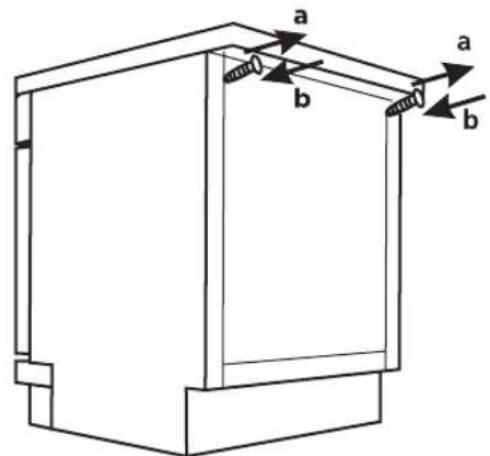

Onder een bestaand aanrecht.

(Indien geplaatst onder een aanrecht.)

In de meeste moderne keukens bevindt zich slechts één aanrecht waaronder kasten en elektrische apparaten worden geplaatst. Verwijder in dit geval het werkblad van de vaatwasser door de schroeven onder de achterrand van de bovenzijde (a) weg te halen.

a b a b

! Opgelet

Na het weghalen van het werkblad, moeten de schroeven weer worden vastgeschroefd onder de achterrand van de bovenzijde (b) weg te halen.

TIPS VOOR HET VERHELPEN VAN STORINGEN

Voordat u de klantenservice belt

Als u de schema's op de volgende pagina's bekijkt, kunt u zich mogelijk een telefoontje naar de klantenservice besparen.

Probleem Mogelijke oorzaken		Wat te doen
Vaatwasser start niet	De zekering is doorgebrand of de stroomonderbreker is geactiveerd.	Vervang de zekering of reset de stroomonderbreker. Verwijder alle andere apparaten die hetzelfde circuit met de vaatwasser delen.
	De voeding is niet ingeschakeld.	Zorg ervoor dat de vaatwasser is ingeschakeld en dat de deur goed gesloten is.Zorg ervoor dat de netkabel goed in het stopcontact is gestoken.
	De waterdruk is laag.	Controleer of de watertoevoer goed is aangesloten en of de watertoevoer open staat.
	De deur van de vaatwasser is niet goed gesloten.	Zorg ervoor dat de deur goed gesloten en vergrendeld is.
Water niet uit de vaatwasser gepompt	Verdraaide of afgeklemde afvoerslang.	Controleer de afvoerslang.
	Filter verstopt. Controleer het grove filter.
	Keukengootsteen verstopt.	Controleer de keukengootsteen om er zeker van te zijn dat de waterafvoer goed werkt. Als het probleem een niet-afvoerende gootsteen is, kan het zijn dat de vaatwasser een loodgieter nodig heeft in plaats van de klantenservice.
Loog in de spoelkamer	Verkeerd reinigingsmiddel.	Gebruik alleen een speciaal vaatwasmiddel om uitloging te voorkomen. Open in dit geval de vaatwasser en laat de loog verdampen. Giet 4 liter koud water op de bodem van de vaatwasser. Sluit de deur van de vaatwasser en selecteer vervolgens een willekeurige spoelcyclus. Om te beginnen voert de vaatwasser het water af. Open de deur als de ledigingsfase voltooid is en controleer of het loog is verdwenen. Herhaal de procedure indien nodig.
	Gemorst vaatwasmiddel.	Gemorst glansspoelmiddel altijd direct opvegen.
Vervuilde spoelkamer	Mogelijk is er een reinigingsmiddel met kleurstof gebruikt.	Zorg ervoor dat het wasmiddel geen kleurstoffen bevat.
Witte film op het binnen- oppervlak	Mineralen in hard water.	Gebruik voor het reinigen van de binnenruimte een vochtige spons met afwasmiddel en draag rubberen handschoenen. Gebruik nooit een ander reinigingsmiddel dan afwasmiddel, omdat er dan schuim- of loogvorming kan optreden.
Roestvlekken op het bestek	De betreffende objecten zijn niet corrosiebestendig.	Vermijd het wassen van voorwerpen die niet corrosiebestendig zijn in een vaatwasser.
	Een programma werd niet uitgevoerd nadat er zout was toegevoegd aan de vaatwasser. Er zijn sporen van zout in de spoelcyclus gekomen.	Laat altijd een wasprogramma lopen zonder vaatwerk na toevoeging van zout. Selecteer niet de turbo-functie (indien aanwezig) na het toevoegen van zout.
	Het deksel van de ontharder zit los.	Controleer of het deksel van de ontharder goed bevestigd is.
Kloppend geluid in de vaatwasser	Een sproeiarm stoot tegen een voorwerp in een mand.	Onderbreek het programma en herschik de voorwerpen die de sproeiarm hinderen.
Geklapper in de vaatwasser	Vaatwerk ligt los in de vaatwasser.	Onderbreek het programma en herschik het afzonderlijke vaatwerk.
Klopgeluiden in de waterleidingen	Kan worden veroorzaakt door de installatie op locatie of de doorsnede van de pijpleiding.	Heeft geen invloed op de werking van de vaatwasser.Neem in geval van twijfel contact op met een gekwalificeerde installateur.
Het vaatwerk is niet schoon	Het vaatwerk werd niet correct ingeruimd.	Zie "Vaatwerk voorbereiden en inruimen".
	Het programma was niet sterk genoeg.	Selecteer een intensiever programma.
Het vaatwerk is niet schoon	Niet genoeg reinigingsmiddel toegevoegd	Gebruik meer reinigingsmiddel of vervang uw reinigingsmiddel.
	Voorwerpen blokkeren de beweging van de sproeiarmen.	Schik de voorwerpen zodat de sproeiarmen vrij kunnen draaien.
	De filtercombinatie is niet schoon of niet correct in de bodem van de spoelkamer geplaatst.Hierdoor kunnen de sproeiers van de sproeiarmen geblokkeerd raken.	Reinig het filter en/of plaats het op de juiste manier.Reinig de sproeiers van de sproeiarmen.
Troebelheid op glaswerk	Combinatie van zacht water en te veel reinigingsmiddel.	Gebruik minder reinigingsmiddel als u zacht water heeft en kies voor een kortere spoelcyclus om het glaswerk af te spoelen.
Witte vlekken op vaatwerk en glazen	Hard water kan kalkaanslag veroorzaken.	Voeg meer reinigingsmiddel toe.
Zwarte of grijze vlekken op het vaatwerk	Aluminium keukengerei dat tegen het vaatwerk wordt gewreven.	Gebruik een mild schuurmiddel om deze vlekken te verwijderen.
In de doseereenheid blijft reinigingsmiddel achter	Vaatwerk blokkeert de doseereenheid.	Ruim het vaatwerk anders in.
Het vaatwerk droogt niet.	Het vaatwerk is niet correct ingeruimd.	Laad de vaatwasser zoals voorgesteld in de gebruiksaanwijzing.
	Het vaatwerk wordt te vroeg verwijderd.	Ruim de vaatwasser niet direct na het spoelen uit. Open de deur een beetje zodat de stoom kan ontsnappen. Verwijder het vaatwerk alleen als de binnentemperatuur veilig is om aan te raken. Ruim eerst de onderkorf uit om te voorkomen dat er water uit de bovenkorf neerdruppelt.
	Er werd een verkeerd programma gekozen.	Een kort programma verlaagt de wastemperatuur, waardoor de reinigingsprestaties afnemen. Selecteer een programma met een lange spoeltijd.
	Gebruik van bestek met een inferieure afwerking.	Bij deze artikelen is de waterafvoer moeilijker. Dit soort bestek of vaatwerk is niet geschikt voor reiniging in een vaatwasser.

De vaatwasser laat foutcodes zien t____ tie van een storing als deze plaatsvindt:

Codes Betekenis Mogelijke Oorzaken

De indicator voor “Snel” knippert snel.	De wateraanvoer heeft veel tijd nodig.	De kraan is dicht of de wateraanvoer is beperkt, of de waterdruk is te laag.
De indicators voor “Snel” en “90 min” knipperen snel.	De vereiste temperatuur wordt niet bereikt.	Het hitte-element is defect.
De indicator voor “ECO” knippert snel.	Er is een overstroming.	Sommige elementen van de vaatwasser lekken.
De indicators voor “Intensief”, “ECO” en “Snel” knipperen snel.	Er is een communicatiefout tussen hoofdprintplaat met de printplaat voor het display.	Er is een open printplaat of de bedrading voor de communicatie is defect.

WAARSCHUWING

• Draai de waterkraan dicht als er water lekt voordat u contact opneemt met de klantenservice.
• Als er water in de bak zit, dan moet u dit eerst verwijderen voordat u de vaatwasser weer gaat gebruiken.
• Vraag om professionele hulp als er een foutcode verschijnt die niet kan worden verholpen.

D1 B H D2

Hoogte (H)	845mm
Breedte (B)	598 mm
Diepte (D1)	600 mm (bij gesloten deur)
Diepte (D2)	1175 mm (bij 90° geopende deur)

Productinformatieblad

Naam of handelsmerk van de leverancier:		Midea Europe GmbH
Adres van de leverancier (b): Ludwig-Erhard-Str.14, 65760 Eschborn, Germany
Model:		SF 3.60NW PRO
Algemene productparameters:
Parameter Waarde		Parameter Waarde
Nominale capaciteit (a) (ps)	14	Afmetingen in cm	Height	84.5
			Width	60
			Depth	60
EEI (a)	44.9	Energie-efficiëntieklasse (a) E (c)
Reinigingsprestatie-index (a)	1.125	Droogprestatie-index (a) 1.065
Energieverbruik in kWh [per cyclus], gebaseerd op het Eco-programma met koud water. Het werkelijke energieverbruik hangt af van de manier waarop het apparaat wordt gebruikt.	0.951	Waterverbruik in liter (per cyclus), gebaseerd op het Eco-programma. Het werkelijke waterverbruik hangt af de waterhardheid en van de manier waarop het apparat wordt gebruikt.	11.0
Programmaduur (a) (h:min) 03:40 Type			Vrijstaand
Luchtgeluidemissie (a) (dB(A) re 1 pW)	47	Luchtgeluidemissie-klasse (a) C (c)
Uitgeschakelde toestand (W) 0.49 Uitgeschakeld toestand (W)			N/A
Startvertraging (W) (indien van toepassing)	1.00	Netwerk-stand-by (indien van toepassing)	N/A
Minimumduur van de door de leverancier aangeboden garantie (b): 24 Months

Extra informatie:

Weblink naar de website van de aanbieder, waar de informatie in punt 6 van bijlage II bij Verordening (EU) nr. 2019/2022 van de Commissie (1) (b), te vinden is: www.midea.com

(a) voor het Eco-programma.

(b) Wijzigingen van deze punten worden niet relevant geacht voor de toepassing van artikel 4, lid 4, van Verordening (EU) nr. 2017/1369.

(c) Als de productdatabase automatisch de uiteindelijke inhoud van deze cel genereert, mag de leverancier deze gegevens niet invoeren.

(1) Verordening (EU) nr. 2019/2022 van de Commissie van 1 oktober 2019 betreffende eisen inzake ecologisch ontwerp voor huishoudelijke afwasmachines overeenkomstig Richtlijn 2009/125/EG van het Europees Parlement en de Raad, tot wijziging van Verordening (EG) nr. 1275/2008 van de Commissie en tot intrekking van Verordening (EU) nr. 1016/2010 van de Commissie (zie bladzijde 267 van dit Publicatieblad).

RED Conformiteitsverklaring (DoC)

nos

Midea Europe GmbH

Ludwig-Erhard-Str.14, 65760 Eschborn, Germany

verklaren onder onze uitsluitende verantwoordelijkheid dat het product :

Naam van het product : Vaatwasser

Handelsnaam: Midea

Relevante aanvullende informatie:

waarop deze verklaring betrekking heeft, in overeenstemming is met de voorschriften en andere relevante voorschriften van de RE-richtlijn (2014/53/EU).

Dit product voldoet aan

GEZONDHEID EN VEILIGHEID (artikel 3, lid 1, onder a)):

EN 62311:2008, EN 50665:2017,

EN 60335-2-5:2015, EN 60335-1:2012/A2:2019,

EN 62233:2008

EMC (art. 3, lid 1, onder b)): ETSI EN 301 489-17 V3.2.4 (2020-09),

ETSI EN 301 489-1 V2.2.3 (2019-11), EN 55014-1:2017, EN 55014-2:2015,

EN IEC 61000-3-2:2019, EN 61000-3-3:2013/A1:2019

SPECTRE (Art. 3(2)): ETSI EN 300 328 V2.2.2 (2019-07)

ANDERE (met inbegrip van artikel 3, lid 3, en vrijwillige specificaties) :

Aanvullende informatie:......

Betrokken aangemelde instantie:

Technisch dossier in het bezit van:. Foshan Shunde Midea Washing Appliances Mfg. Co., Ltd.

Plaats en datum van afgifte (van dit DoC): .Foshan/2020-12-25....

Ondertekend door of voor de fabrikant:.... Handtekening van de bevoegde persoon

Naam (gelieve te drukken):......Ke Ningsheng......

Wij feliciteren u met uw nieuwe toestel en zijn ervan overtuigd dat u er veel plezier aan zult beleven. geniet ervan.

Als u klachten hee, neem dan contact met ons op:

Midea Europe GmbH

Telefoon: [phone] - 0

In geval van service:

In geval van technische problemen, gelieve uw exacte adres, telefoonnummer, verkoopscontractnummer te vermelden verkoopcontractnummer en type apparaat (te vinden op het typeplaatje van het apparaat) en een nauwkeurige beschrijving van het defect. en een nauwkeurige beschrijving van de fout. Dit bespaart u tijd en geld. Als u Voor speciale vragen kunt u contact opnemen met het servicecentrum.

Maar voordat je de dienst belt:

Controleer eerst of er een bedieningsfout is of een oorzaak die niets te maken heeft met de functie van uw toestel:

Neem de informatie in de gebruiksaanwijzing in acht en controleer of

• de stekker is aangesloten
• de stekker kan beschadigd zijn
• er is elektriciteit

Garanevoorwaarden

Dit toestel is vervaardigd en getest volgens de modernste methoden. De verkoper garandeert voor een periode van 24 maanden (vanaf de datum van verkoop) dat de apparatuur foutloos is. Het toestel is niet geschikt voor commercieel gebruik.

De garantieclaim vervalt als de koper of een derde tussenbeide komt.

Schade veroorzaakt door onjuiste behandeling of gebruik, onjuiste installatie of opslag, onjuiste aansluiting of onjuiste installatie of opslag, onjuiste aansluiting of installatie, alsmede overmacht of andere externe invloeden zijn uitgesloten en worden niet gedekt door deze garantie.

Alleen als het beoogde gebruik van het hulpmiddel niet kan worden bereikt door reparatie of vervanging van het hulpmiddel, kan de koper het apparaat, kan de koper een verlaging van de aankoopprijs of een ontbinding van het koopcontract eisen binnen 6 maanden na de datum van aankoop.

Aanspraken op schadevergoeding, met inbegrip van gevolgschade, zijn uitgesloten tenzij ze zijn gebaseerd op opzet of grove of grove nalatigheid.

De garantie is alleen geldig op vertoon van het product en het aankoopbewijs.

De garantie is geldig in Duitsland.

Importeur van:

Midea Europe GmbH
