MODE D'EMPLOI DFP Kimo

Manomètre de laboratoire

Conçu pour répondre aux besoins des laboratoires les plus exigeants, le DFP est un manomètre composé d'une colonne de liquide associée à un système de détection de hauteur de liquide photo-électrique et d'une règle de mesure munie d'un afficheur.

Il permet l'étalonnage de capteurs ou autres équipements de mesure montés en parallèle à partir d'une source commune de pression. Le DFP constitue une référence étalon.

Principe

Le manomètre de laboratoire DFP est constitué d'une colonne de liquide verticale associée à une détection photo-électrique de hauteur de liquide et une règle de mesure digitale.

Le principe de mesure du DFP est celui des manomètres à colonne de liquide.

Parallèlement à la colonne de liquide, la règle de mesure supporte une cellule et un afficheur se déplaçant le long du tube manométrique.

Manuellement, on aligne la cellule sur le ménisque du liquide suivant les indications des leds rouges et vertes avec une précision de ±0,03 mm. La facilité de la mesure, sans erreur possible de parallaxe, génère un grand confort d'utilisation.

Caractéristiques

Référence Échelle Liquide Dimensions

DFP 3000 5600 Pa VOLT 1S d=1,86 H 600 x L 295 x P 190

DFP 5000 9300 Pa VOLT 1S d=1,86 H 800 x L 295 x P 190

DFP 10000 18600 Pa VOLT 1S d=1,86 H 1400 x L 295 x P 190

Descriptif

• CARACTÉRISTIQUES

Échelle / gamme de mesure : 0-5600 Pa ; 0-9300 Pa ; 0-18600 Pa selon modèle.

Détection sur 3 niveaux : (haut, bas, exact) ajustement précis de la cellule de visée sur le ménisque.

Résolution : 0,2 Pa.

Précision : 0,2% de la mesure ±1 Pa entre 0 et 3000 Pa / ±0,5% de la mesure ±2 Pa entre 3000 et 20000 Pa.

Sensibilité de détection : < 0,5 Pa.

Température d'utilisation : +15 à 25 °C.

Humidité relative maximum d'utilisation : 70% HR.

• RÈGLE DE VISUALISATION

Capacité de lecture : 0-300 ; 0-500 ; 0-1000 mm

Précision : ±0,03 mm.

Résolution : 0,01 mm métrique ou 0,0005 inch.

Affichage de la mesure : 7 segments à cristaux liquides. Affichage en millimètres ou en inch. 23 x 11 mm

Zéro flottant sur toute la capacité de la règle.

• PARTIE MANOMÉTRIQUE

Tube manométrique : verre Borosilicate calibré ∅4 intérieur ±0,015 - épaisseur 3 mm.

Liquide manométrique : Huile ref. VOLT 1S d : 1,86.

Réservoir et carter : inox 316L mécano soudé, visserie et raccordement inox.

• PARTIE ÉLECTRONIQUE

Carte électronique de détection : alimentation 230V / 50Hz.

Consommation de la carte : 50 mA. Bouton M/A avec fusible de protection.

Cordon d'alimentation CEE22, boîtier de protection en PS choc RAL9002.

Type de pile utilisé (afficheur) : SR44, 357

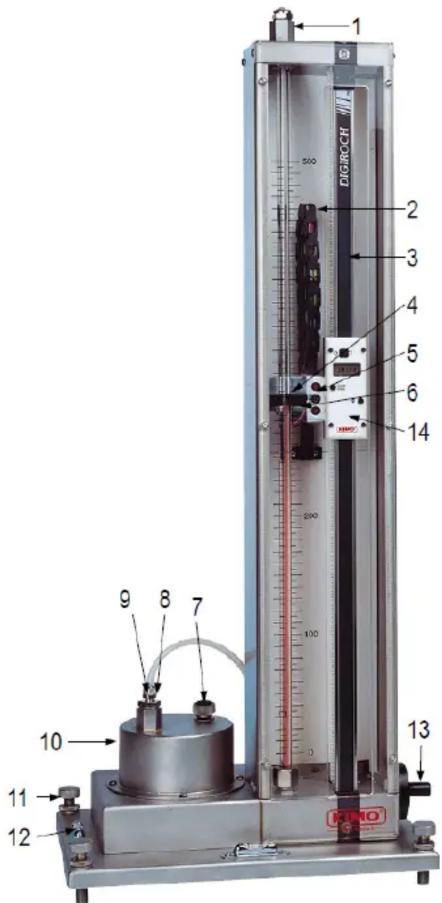

1 : prise de mesure de dépression - Raccord en laiton chromé 1/4 gaz, ∅6.5 mm
2 : tube manométrique en verre borosilicate
3 : règle de mesure
4 : afficheur micrométrique
5 : 3 Leds de contrôle de visée pour la mesure
6 : curseur de détection du ménisque (infrarouge)
7 : emplacement pour sonde de température Pt100
8 : orifice de remplissage et prise de mesure de pression
Raccord en inox 14 gaz, ∅6.5 mm
9 : orifice de mise à l'air pour remplissage
10 : réservoir de liquide manométrique
11 : 4 Pieds réglables pour la mise à niveau de l'appareil
12 : niveau à bulle de précision
13 : molette de déplacement du curseur photo-électrique sur la règle digitale
14 : afficheur de la température
