CP 116 - Capteur de pression Kimo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur/transmetteur de pression atmosphérique
Marque	Kimo
Modèle	CP 116
Étendue de mesure	800 à 1100 hPa
Unités de mesure	mbar, hPa, mmHG
Exactitude	±3 hPa
Temps de réponse	< 10 secondes
Résolution	1 mbar; 1 hPa; 1 mmHG
Type de fluide	Air et gaz neutre
Sortie analogique	0-10 V ou 4-20 mA (actif) / 4-20 mA (passif)
Alimentation	24 Vac/Vdc ±10% (actif) ou 16-30 Vdc (passif)
Consommation	2 VA (0-10 V) ou 0,6 VA (4-20 mA)
Matériau du boîtier	ABS V0 selon UL94
Indice de protection	IP65

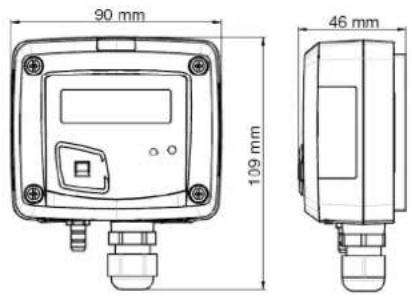

Dimensions (L x H x P)	90 x 109 x 46 mm
Poids	143 g
Afficheur	LCD 10 digits (en option)
Raccordements électriques	Bornier à vis pour câbles 0.05-2.5 mm²
Presse-étoupe	Pour câbles ∅ 8 mm max
Conditions d'utilisation	0 à +50 °C, 0 à 2000 m, sans condensation
Température de stockage	-10 à +70 °C
Surpression admissible	4136 hPa
Montage	Sur platine murale, fixation 1/4 tour
Configuration	Par switch DIP ou logiciel LCC-S (option)
Entretien et nettoyage	Éviter solvants agressifs ; protéger lors de nettoyage formolé
Sécurité	Raccordement électrique par technicien qualifié hors tension
Pièces détachées et réparabilité	Accessoires disponibles : alimentations, logiciel LCC-S, tubes ; garantie 1 an
Informations générales	Conforme aux directives européennes CEM, Basse Tension, RoHS II, DEEE

FOIRE AUX QUESTIONS - CP 116 Kimo

Quelles sont les étendues de mesure du capteur CP 116 ?

Le capteur mesure de 800 à 1100 hPa (hectopascals).

Comment configurer la sortie analogique ?

La sortie se configure via le switch DIP à l'intérieur du boîtier. Positionnez l'interrupteur 1 pour choisir entre 0-10 V ou 4-20 mA (capteur actif).

Comment changer l'unité de mesure ?

Utilisez les interrupteurs 2, 3 et 4 du switch DIP pour sélectionner mbar, hPa ou mmHG selon le tableau fourni dans la notice.

Quels câbles utiliser pour le raccordement électrique ?

Utilisez des câbles de section 0.05 à 2.5 mm² (30 à 14 AWG) sur le bornier à vis. Le presse-étoupe accepte des câbles de diamètre 8 mm maximum.

Puis-je utiliser le capteur en extérieur ?

Le boîtier est IP65, donc protégé contre les poussières et les jets d'eau. Cependant, les conditions d'utilisation recommandent 0 à +50 °C et 0 à 2000 m d'altitude sans condensation.

Comment nettoyer le capteur ?

Évitez les solvants agressifs. Si un nettoyage formolé est effectué à proximité, protégez le capteur pour ne pas l'endommager.

Que faire si l'écran affiche 'CONF ERROR' ?

Cela signifie que la configuration des switches est incorrecte. Mettez le capteur hors tension, ouvrez le boîtier, vérifiez et corrigez la position des interrupteurs, puis remettez sous tension.

Quels accessoires sont disponibles ?

Les principaux accessoires sont : alimentations KIAL-100A (24 Vac) et KIAL-100C (24 Vdc), le logiciel de configuration LCC-S avec câble USB, ainsi que des tubes de raccordement.

Le capteur peut-il être configuré par logiciel ?

Oui, avec le logiciel optionnel LCC-S. Pour cela, réglez le switch DIP sur la position logicielle (indiquée dans la notice), puis connectez le câble USB. Attention : la configuration par switch et par logiciel ne sont pas compatibles simultanément.

Quelle est la garantie du capteur ?

Les appareils Kimo sont garantis 1 an contre tout défaut de fabrication.

MODE D'EMPLOI CP 116 Kimo

Capteur/transmetteur de pression atmosphérique

Étendue de mesure de 800 à 1100 hPa

Indication de la pression en mbar, mmHG ou hPa

• Sortie 0-10 V ou 4-20 mA, active, alimentation 24 Vac/Vdc (3-4 fils) ou sortie 4-20 mA, boucle passive, alimentation de 16 à 30 Vdc (2 fils)
  • Boîtier ABS V0 IP65 sans afficheur

• Montage 1/4 tour sur platine de fixation murale
- Boîtier avec système de montage simplifié

Références

Alimentation / Sortie

A : Actif - 24 Vac/Vdc
-0-10 V ou 4-20 mA
P : Passif - 16/30 Vdc
-4-20 mA

Afficheur

O : Avec afficheur
N : Sans afficheur

Exemple : CP 116 – PO

Capteur/transmetteur de pression atmosphérique, capteur passif

16/30 Vdc, avec afficheur.

Caractéristiques du boîtier

Matière ABS V0 selon UL94

Protection IP65

Afficheur

LCD 10 digits. Dimensions : 50 x 17 mm.

Hauteur des caractères : Valeurs : 10 mm ; Unités : 5 mm

Raccords Cannelés, ∅ 6.2 mm

Presse-étoupe Pour câbles ∅ 8 mm maximum

Poids 143 g

Caractéristiques générales

Unités de mesure mbar, hPa, mmHG

Exactitudes* ±3 hPa

Temps de réponse < 10 secondes

Résolution 1 mbar ; 1 hPa ; 1 mmHG

Type de fluide Air et gaz neutre

Surpression admissible

Conditions d'utilisation (°C/%HR/m)

Température de stockage

4136 hPa

De 0 à +50 °C. En condition de non condensation. De 0 à 2000 m.

De -10 à +70 °C

Spécifications techniques

Sortie / Alimentation	Capteur actif 0-10 V ou 4-20 mA (alim. 24 Vac/Vdc ± 10%), 3-4 filsCapteur boucle passive 4-20 mA (alim. 16/30 Vdc), 2 filsTension de mode commun <30 VACCharge maximale : 500 Ohms (4-20 mA) / charge minimale : 1 K Ohms (0-10 V)
Consommation 2 VA (0-10 V) ou 0,6 VA (4-20 mA)
Directuves européennes	2014/30/EU CEM ; 2014/35/UE Basse Tension ; 2011/65/UE RoHS II ; 2012/19/UE DEEE
Raccordement électrique Bornier à vis pour câbles de 0.05 à 2.5 mm	2 ou de 30 à 14 AWG. Réalisé suivant les règles de l’art
Communication PC Câble USB-mini DIN
Environnement Air et gaz neutre

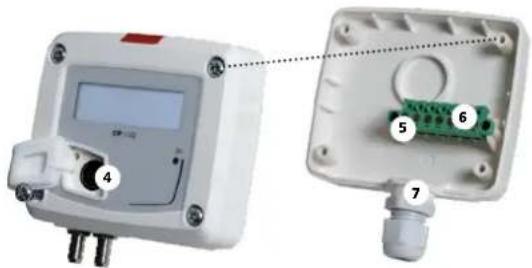

Intérieur de la coque avant

Face avant mobile Boîtier arrière fixe

1. Switch inactif

2. Switch actif

3. Prise de pression

4. Connexion Logiciel LCC-S

5. Bornier de sortie

6. Bornier d'alimentation

7. Presse-étoupe

Raccordements électriques suivant normes NFC15-100

Seul un technicien formé et qualifié peut réaliser cette opération. Pour réaliser le raccordement, l'appareil doit être HORS-TENSION.

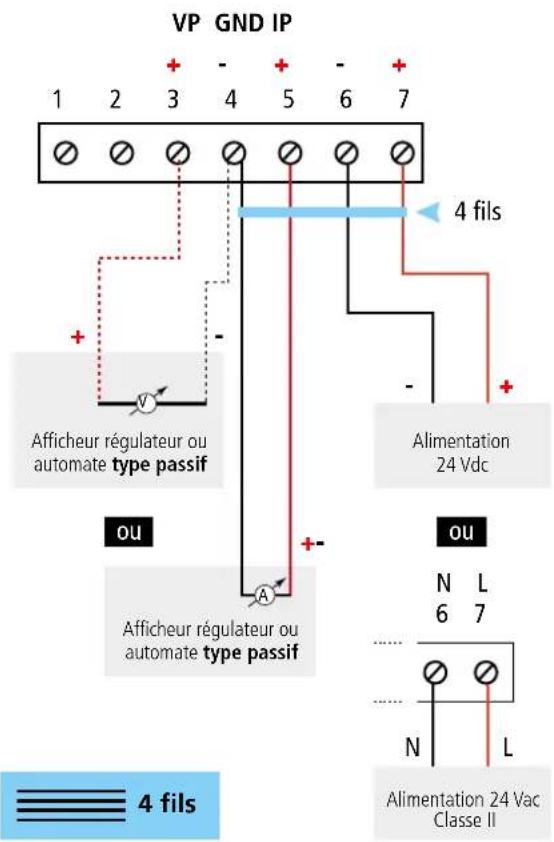

Pour les modèles CP116-AO et CP116-AN avec sortie 0-10 V ou 4-20 mA – actif, 4 fils :

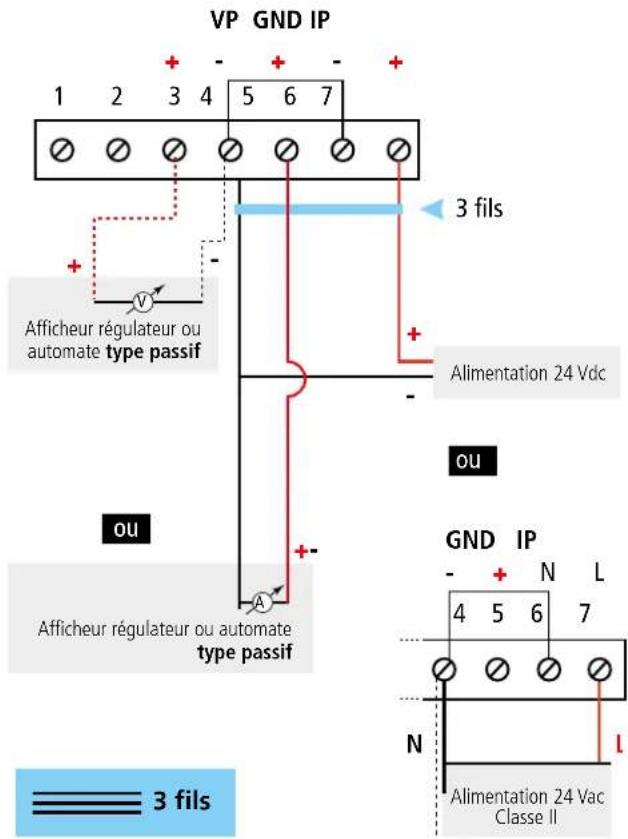

Pour un raccordement 3 fils, la masse de la sortie et la masse d'entrée doivent être reliées AVANT TOUTE MISE SOUS TENSION. Voir schéma ci-dessous.

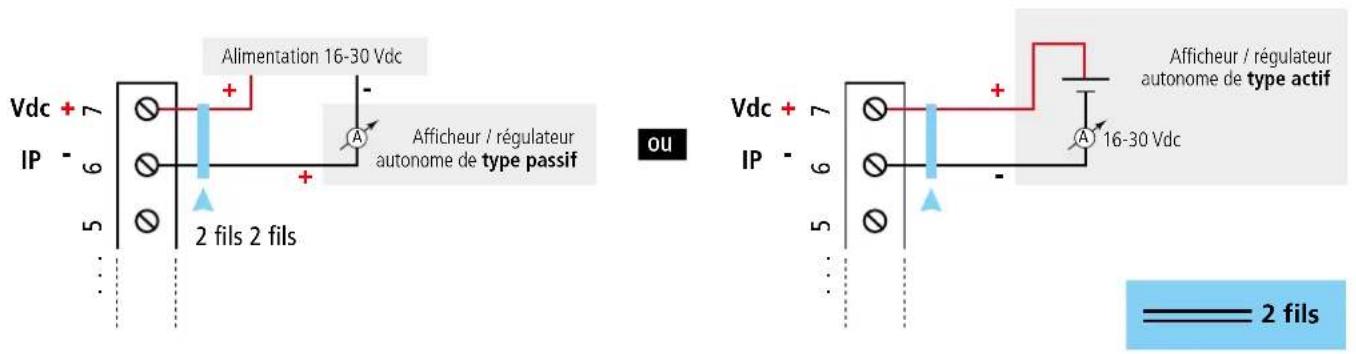

Pour les modèles CP116-PO et CP116-PN avec sortie 4-20 mA – passif :

Réglages et utilisation du capteur

Configuration

Pour configurer le capteur, le mettre hors tension puis procéder aux réglages souhaités en disposant les interrupteurs comme décrit ci-dessous. Remettre le capteur sous tension une fois les réglages effectués.

Pour configurer le capteur, dévisser les 4 vis du boîtier puis l'ouvrir. Le switch permettant les différents réglages est accessible.

Les combinaisons présentées doivent être bien reproduites. Si une mauvaise combinaison est réalisée, le message « CONF ERROR » apparaîtra lors de la mise sous tension du capteur. Il faudra alors débrancher le capteur, l'ouvrir et disposer les interrupteurs du switch correctement avant de le remettre sous tension.

Réglage de la sortie – switch actif

Pour régler le type de sortie analogique, positionner l'interrupteur 1 de la sortie comme indiqué dans le tableau ci-contre.

Réglage des unités – switch actif

Pour régler une unité de mesure, positionner les interrupteurs 2, 3 et 4 des unités comme indiqué dans le tableau ci-contre.

Configuration par logiciel LCC-S (option)

Le logiciel permet une configuration plus souple.

Pour accéder à la configuration par logiciel :

- Régler le switch comme indiqué ci-contre. Note : la position du premier interrupteur du switch est indifférente (sélection de la sortie analogique en 0-10 V ou 4-20 mA).

Raccorder le câble du LCC-S à la connexion du capteur.

Attention : La configuration des paramètres s'effectue soit par switch soit par logiciel. Les deux ne sont pas compatibles.

Montage

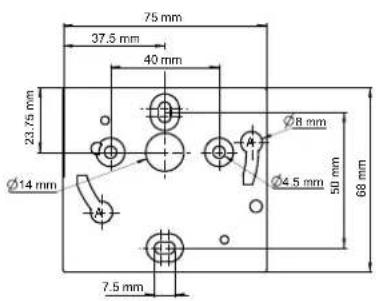

Pour réaliser le montage mural, fixer la plaque ABS au mur (perçage ∅ 6 mm, vis et chevilles fournies).

Insérer le capteur dans la plaque de fixation (aux points A sur le schéma) en l'inclinant à 30°. Faire pivoter le boîtier dans le sens des aiguilles d'une montre jusqu'à l'obtention d'un clipage ferme.

Entretien :

• Éviter tous les solvants agressifs.
• Protéger l'appareil lors du nettoyage à base de produits formolés (pièces ou conduits).

Précautions d'utilisation : veillez à toujours utiliser l'appareil conformément à l'usage prévu et dans les limites des paramètres décrits dans les caractéristiques techniques afin de ne pas compromettre la protection assurée par l'appareil.

Accessoires

Réf. Description

KIAL-100A Alimentation classe 2, entrée 230 Vac, sortie 24 Vac

KIAL-100C Alimentation classe 2, entrée 230 Vac, sortie 24 Vdc

LCC-S Logiciel de configuration avec câble USB

Tubes de raccordement / raccords / passage de cloison / jonctions / vannes boisseau

Seuls les accessoires fournis avec l'appareil doivent être utilisés.

Garantie

Les appareils sont garantis 1 an contre tout défaut de fabrication.
