WV-U22750-F3L - Caméra de surveillance i-PRO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Caméra de surveillance IP, résolution 2MP, vision nocturne, objectif fixe 2.8mm, angle de vue 100°.
Utilisation	Idéale pour la surveillance intérieure et extérieure, compatible avec les systèmes de gestion vidéo.
Maintenance et réparation	Vérifier régulièrement les mises à jour du firmware, nettoyer l'objectif pour une image claire.
Sécurité	Chiffrement des données, accès sécurisé via mot de passe, conformité aux normes de sécurité.
Informations générales	Alimentation par PoE, boîtier résistant aux intempéries, garantie de 3 ans.

FOIRE AUX QUESTIONS - WV-U22750-F3L i-PRO

Comment réinitialiser la caméra i-PRO WV-U22750-F3L ?

Pour réinitialiser la caméra, localisez le bouton de réinitialisation sur l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants s'éteignent et se rallument.

La caméra ne se connecte pas au réseau Wi-Fi, que faire ?

Vérifiez que le mot de passe Wi-Fi est correct et que la caméra est à portée du routeur. Si le problème persiste, essayez de redémarrer le routeur et la caméra.

Comment visualiser les enregistrements de la caméra ?

Les enregistrements peuvent être visualisés via l'application dédiée ou le logiciel fourni. Assurez-vous d'être connecté au même réseau que la caméra.

Que faire si l'image de la caméra est floue ?

Assurez-vous que l'objectif de la caméra est propre. Si le problème persiste, vérifiez les réglages de mise au point et ajustez-les si nécessaire.

Comment mettre à jour le firmware de la caméra ?

Accédez au menu des paramètres de la caméra via l'interface web. Sélectionnez l'option de mise à jour du firmware et suivez les instructions pour télécharger et installer la dernière version.

La caméra ne s'allume pas, que faire ?

Vérifiez que la caméra est correctement alimentée. Assurez-vous que le câble d'alimentation est bien connecté et que la prise fonctionne.

Comment configurer les alertes de mouvement sur la caméra ?

Dans le menu des paramètres, recherchez l'option de détection de mouvement. Activez-la et ajustez les zones de détection selon vos besoins.

Puis-je accéder à la caméra à distance ?

Oui, vous pouvez accéder à la caméra à distance en utilisant l'application mobile ou en vous connectant via un navigateur web, à condition que la caméra soit configurée pour un accès externe.

MODE D'EMPLOI WV-U22750-F3L i-PRO

Méthode d’installation	Vis de fixation recommandée	La capacité de traction minimale requise
Monter directement la caméra vidéo sur la surface d’installation.	M4 x 16 mm* ^1 {5/8 pouces} / 2 él.	196 N {44 lbf}

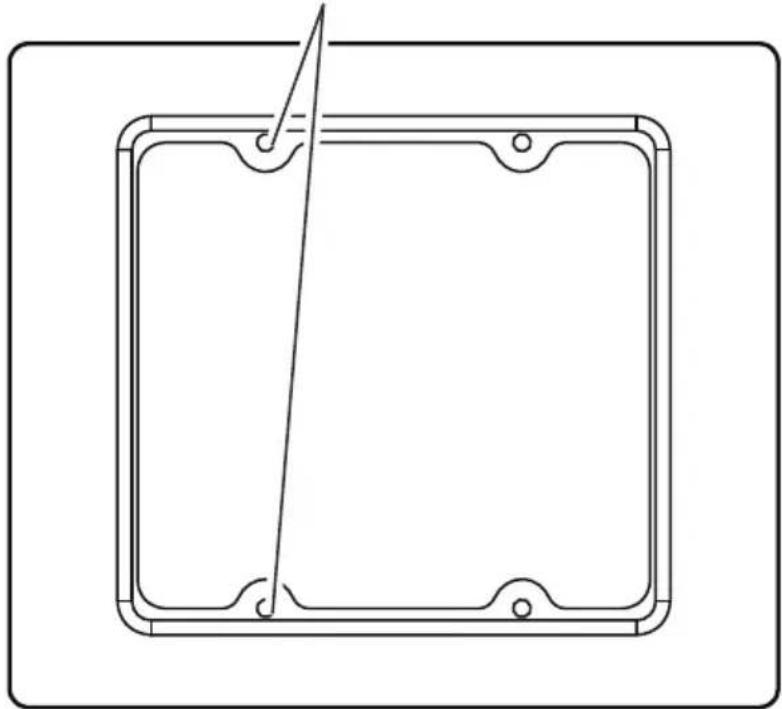

Installer la caméra vidéo sur une boîte électrique/boîte de jonction.
Installer la caméra vidéo à l’aide de la platine de fixation d’installation exclusivement conçue.	Se référer au manuel d’utilisation de chaque platine de fixation.

*1 La longueur de la vis est un exemple lors de l'installation de la caméra sur une surface d'installation robuste d'une épaisseur de 20 mm {25/32 pouces} ou plus.

WARNING:

Guide d'installation

Instructions d'installation comprises

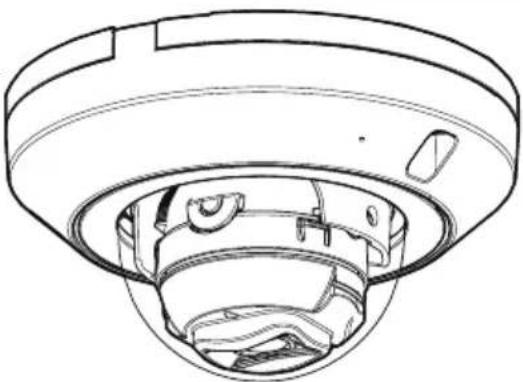

Caméra en réseau

Pour usage professionnel uniquement

Usage intérieur

N° de modèle WV-U22750-F3L WV-U22550-F3L WV-U22350-F3L WV-U22501-F3L WV-U22301-F3L

À propos des manuels d'instructions

La documentation du produit est composée des documents suivants.

• Guide d'installation (la présente documentation): Fournit des informations sur les "Mesures de précaution", "Précautions d'installation" et la méthode d'installation.
• Guide Web (utiliser le lien sur le site Web d'informations produit suivant): Inclut des vidéos d'installation, les fonctions de base et des méthodes d'utilisation basiques pour cet appareil.
• Manuel d'instructions (utiliser le lien sur le site Web d'informations produit suivant): Cette section décrit les instructions d'utilisation du logiciel communes à chaque modèle. https://i-pro.com/products_and_solutions/en/surveillance/documentation-database

"" utilisé dans ces documents devrait être employé pour rechercher l'information sur notre site Web d'informations techniques (https://i-pro.com/products_and_solutions/en/surveillance/learning-and-support/knowledge-base/technical-information) et vous guidera vers la bonne information.
- Nous vous recommandons de lire attentivement ces instructions avant de raccorder ou d'utiliser cet appareil et de conserver le livret des "Important Safety Instructions" pour toute référence ultérieure.
- La carte de mémoire microSDXC/ microSDHC/ microSD est décrite sous l'appellation de carte de mémoire microSD.
- L'aspect extérieur et d'autres parties apparaissant dans ce manuel peuvent présenter une différence avec le produit réel jusque dans des limites qui n'interféreront pas lors d'une utilisation normale pour des raisons d'amélioration du produit.

i-PRO Co., Ltd.

Tokyo, Japan

Au sujet des indications et de l'explication du numéro de modèle

U22750 : WV-U22750-F3L (8MP Modèle IA à focale fixe)

U22550 : WV-U22550-F3L (5MP Modèle IA à focale fixe)

U22350 : WV-U22350-F3L (2MP Modèle IA à focale fixe)

U22501 : WV-U22501-F3L (5MP Modèle non-IA à focale fixe)

U22301 : WV-U22301-F3L (2MP Modèle non-IA à focale fixe)

Marques commerciales et marques commerciales déposées

• Les logos SD, microSD et microSDXC sont des marques commerciales de la firme SD-3C, LLC.
• Toutes autres marques commerciales identifiées ci-dessus sont la propriété de leurs propriétaires respectifs.

L'élimination des équipements et des piles/batteries usagés

Applicable uniquement dans les pays membres de l'Union européenne et les pays disposant de systèmes de recyclage

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles/batteries, appareils électriques et électroniques usagés, doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles/batteries et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.

En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement.

Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Note relative au pictogramme à apposer sur les piles/batteries (pictogramme du bas)

Si ce pictogramme est combiné avec un symbole chimique, il répond également aux exigences posées par la Directive relative au produit chimique concerné.

Pour U.S.A.

Remarque: Cet équipement a été testé et s'avère respecter les limites imposées pour un périphérique numérique de classe A, conformément à la partie 15 des réglementations de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles, lorsque l'appareil fonctionne dans un environnement commercial. Cet équipement génère, utilise et peut émettre une énergie de fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio.

L'utilisation de cet équipement dans une zone résidentielle est susceptible de provoquer des interférences nuisibles, auquel cas l'utilisateur devra corriger ces interférences à ses propres frais.

AVERTISSEMENT DE FCC: Les changements ou les modifications non expressément approuvées par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à utiliser cet équipement.

Déclaration de conformité du fournisseur

N° de modèle: WV-U22750-F3L

Le numéro de modèle et numéro de série de ce produit se trouve sur l'appareil.

Nous vous conseillons de relever le numéro de modèle et numéro de série de votre appareil dans l'espace réservé ci-dessous et de conserver précieusement votre notice d'instructions en tant que justificatif d'achat aux fins d'identification en cas de vol.

No. de modèle ____

No. de série ____

Pour U.S.A.

Le présent appareil est conforme à la partie 15 des règles de la FCC.

L'exploitation est autorisée aux deux conditions suivantes: (1) l'appareil ne doit pas produire de brouillage, et (2) l'appareil doit accepter tout brouillage subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Pour Canada

CAN ICES-3(A)/NMB-3(A)

AVERTISSEMENT:

- L'utilisation de ce produit dans un environnement résidentiel pourrait causer des interférences radio.

• L'alimentation CC connectée à la caméra vidéo doit se trouver dans le même bâtiment.
• La caméra vidéo de réseau est seulement prévue pour un raccordement à un réseau Ethernet ou au réseau PoE sans acheminement à l'installation extérieure.
• Ce produit ne possède aucun interrupteur d'alimentation. Assurez-vous d'installer des dispositifs de déconnexion tel qu'un disjoncteur pour couper la puissance principale des équipements d'alimentation à ce produit.

• Nous vous recommandons de lire attentivement ces instructions avant de raccorder ou d'utiliser cet appareil.

• Ce produit ne convient pas pour une utilisation dans des endroits où des enfants sont susceptibles d'être présents.

• N'installez pas ce produit dans des endroits facilement accessibles par des personnes ordinaires.
• Ce produit est un équipement professionnel.
• Pour plus d'informations sur les vis et les autres pièces requises pour l'installation, reportez-vous à la section correspondante de ce document.

: Symbole de courant continu

: Pour usage intérieur uniquement

Mesures de précaution

Afin d'éviter les blessures corporelles et les dégâts à la propriété, elles expliquent ce qui doit être impérativement respecté. Les déclarations de sécurité communes à tous les modèles de caméra réseau i-PRO sont publiées sur le site Web accessible à partir du code-barres à deux dimensions à droite. S'assurer de les consulter. https://i-pro.com/products_and_solutions/en/surveillance/learning-and-support/knowledge-base/safety-instructions

■ Ne pas installer ce produit dans un environnement à l'accès restreint ou interdit.

Le non-respect de cette consigne peut entraîner des blessures, un accident ou un dysfonctionnement en raison d'une chute.

Vérifier les précautions de sécurité communes à tous les modèles sur le site Web ci-dessus et les précautions d'installation dans le Guide d'installation.

■ Confier les travaux d'installation au distributeur.

Les travaux d'installation exigent des connaissances techniques et de l'expérience. Le fait de ne pas observer ceci peut engendrer un incendie, provoquer une décharge électrique, des blessures voire endommager ce produit. Faire en sorte de consulter le distributeur.

- Installer solidement et précisément le produit sur une secteur d'installation conformément aux instructions d'installation.

Le fait de ne pas respecter cette recommandation risque d'aboutir à des blessures voire provoquer des accidents.

■ Prendre les mesures nécessaires pour protéger ce produit des chutes.

Le fait de ne pas respecter cette recommandation risque d'engendrer la chute de l'appareil et de blesser quelqu'un.

Fixer solidement le produit à la surface d'installation à l'aide de vis ou de systèmes de fixation. Si le câble de prévention des chutes est fourni, veiller à l'installer.

Arrêter immédiatement l'utilisation quand quelque chose est erroné avec ce produit.

Quand de la fumée se dégage du produit, qu'une odeur de fumée se dégage du produit ou que les surfaces extérieures du produit ont été abimées, le fait de continuer à utiliser le produit aura comme conséquence un incendie ou de faire une chute se traduisant par des blessures ou des dégâts à la propriété.

Dans ce cas, couper immédiatement l'alimentation et demander à un dépanneur professionnel de faire le dépannage nécessaire.

■ Effectuer des inspections périodiques.

Une formation de rouille sur les parties métalliques ou sur les vis peut engendrer une chute du produit ou provoquer des accidents.

Se mettre en rapport avec le distributeur en ce qui concerne les inspections à faire.

S'assurer de couper l'alimentation avant l'inspection ou la maintenance.

Précautions d'installation

i-PRO Co., Ltd. n'assume aucune responsabilité en cas de dommages corporels ou matériels résultant de pannes dues à une installation incorrecte ou à une utilisation contraire à ce qui est indiqué dans cette documentation.

■ Pour éviter que quelqu'un se blesse, ce produit doit être fixé solidement sur une surface d'installation conformément au Guide d'installation.
■ Secteur d'installation pour ce produit

Sélectionner un endroit approprié pour l'emplacement d'installation (tel qu'une surface d'installation robuste) dans votre environnement particulier.

• S'assurer que la zone d'installation est suffisamment robuste pour supporter le poids de ce produit comme dans le cas d'un plafond en béton.
• Installer la caméra vidéo dans la zone des fondations de l'architecture ou dans un endroit où une résistance suffisante est assurée.
• Ne pas installer ce produit sur une plaque de plâtre ou une section en bois parce qu'ils sont trop faibles. Si toutefois le produit est inévitablement installé sur une telle section, cette section doit être suffisamment renforcée.

■ Cette caméra vidéo a été conçue pour être utilisée dans un local

Ce produit ne peut pas être mis en service à l'extérieur. Cette caméra vidéo ne doit pas être exposée directement au soleil pendant des heures et ne doit pas être installée près d'un appareil de chauffage ou d'un système d'air conditionné. Sinon, cela risque de provoquer une déformation, une décoloration voire une panne.

■ Ne pas placer ce produit dans les emplacements suivants

• Emplacements où un agent chimique est utilisé comme dans le cas d'une piscine
• Emplacements en présence d'humidité ou d'émanations d'huile comme dans le cas d'une cuisine
• Emplacements situés dans un environnement particulier pouvant être exposé à une atmosphère où il existe des produits inflammables ou des solvants
• Emplacements où un rayonnement, des rayons X, des puissantes ondes radio ou un champ magnétique intense est produit
• Emplacements à proximité des côtes directement soumis à des brises de la mer, ou des emplacements soumis à des gaz corrosifs tels que des sources thermales, les régions volcaniques, etc.
• Emplacements où la température ne se trouve pas dans les limites de la gamme spécifiée
• Emplacements sujets aux vibrations, comme dans le cas d'une installation sur des véhicules, des navires maritimes ou au-dessus de chaînes de production (Ce produit n'est pas conçu être utilisé en mode d'installation sur véhicule.)
• Emplacement à proximité de produits en caoutchouc contenant du soufre (emballages, pieds de caoutchouc, etc.)
• Emplacements où il risque d'être mouillé directement par la pluie ou par des éclaboussures d'eau (sous des gouttières y compris, etc.)
• Emplacements soumis à l'humidité ou la poussière
• Emplacements sujets à des changements rapides de la température comme cela se produit à proximité des ouvertures de refoulement d'air des climatiseurs ou des volets d'admission de circulation d'air

■ Serrage de vis

Ne pas se servir d'un tournevis à percussion à impact. L'utilisation d'un tournevis à percussion risque d'endommager les vis ou d'engendrer un serrage excessif.

- À propos de la réflexion de la lumière de l'extérieur ou de la lumière infrarouge

Une image parasite peut apparaître à l'écran en fonction de l'angle d'incidence de la lumière externe. Dans le cas de l'utilisation d'une lumière infrarouge, l'installation d'une caméra vidéo près d'un mur peut entraîner la réflexion des rayons infrarouges, ceci ayant pour résultat qu'une partie de l'écran ou de la totalité de l'écran devienne blanchâtre.

- Se référer à notre site Web d'informations techniques pour des exemples d'image et les mesures à prendre.

■ Prendre en considération l'humidité

Installer ce produit lorsque l'humidité est faible. Si l'installation est exécutée alors qu'il pleut ou dans conditions très humides, l'intérieur risque d'être affecté par l'humidité, ceci entraînant une formation de buée à l'intérieur du couvercle en dôme.

■ Protection contre la foudre

Quand des câbles sont utilisés à l'extérieur, ils risquent d'être affectés par la foudre. En pareil cas, installer un parafoudre près de la caméra vidéo et faire en sorte que la longueur du câble de réseau entre la caméra vidéo et le parafoudre soit aussi courte que possible afin d'éviter que la caméra ne soit affectée par la foudre. Se référer à notre site Web d'informations techniques

■ Quand des nuisances sonores peuvent se produire

Des parasites peuvent apparaître sur la vidéo ou dans le son par la proximité d'un puissant champ électrique provenant d'un récepteur de télévision ou d'une antenne radio et de transformateurs, ou un puissant champ électrique/champ magnétique provenant d'une ligne d'alimentation (ligne d'éclairage) de 100 V de courant alternatif ou plus élevé. Effectuer les connexions électriques de sorte qu'elles soient éloignées d'1 m {3,28 feet} de ceux-ci ou faites transiter les conduits électriques par des tuyaux métalliques. (S'assurer de raccorder les tuyaux métalliques à la terre.)

- Étiquette d'indication de classification d'équipement et de source d'énergie électrique

Se référer à l'étiquette d'instructions collée en-dessous de cette unité quant aux informations de classification de l'équipement, de source d'alimentation et autres informations.

- À propos de l'électricité statique

Avant d'installer ou de retirer ce produit, veillez à toucher des objets métalliques afin de décharger l'électricité statique de votre corps.

Caractéristiques techniques
Source d'alimentation*1: PoE (IEEE 802.3af compliant)
Puissance consommée*1: PoE 48 V	c.c.: 200 mA / environ 9,6 W (dispositif de classe 0)
Environnement en serviceTempérature ambiante en service:Humidité ambiante en service:	-10 °C à +50 °C {14 °F à 122 °F}10 % à 90 % (aucune condensation)
Environnement de stockageTempérature de stockage:Humidité ambiante de stockage:	-30 °C à +60 °C {-22 °F à +140 °F}10 % à 95 % (aucune condensation)
Microphone incorporé:U22501 U22301	Microphone à condensateur à électret non-directionnel
Résistant à l'eau et à la poussière:	Conformité à IP42*2
Résistance aux chocs: IK10 (IEC 62262)
Dimensions: ø109 mm x 62 mm (H) {ø4-9/32 pouces x 2-7/16 pouces (H)}Rayon de dôme de 30,5 mm {1-3/16 pouces}
Masse: Environ 270 g {0,60 lbs}
Finition: Corps principal: Moulage	d'aluminium, i-PRO blancherésine en polycarbonate, i-PRO blancheCouvercle en dôme: Résine en polycarbonate, transparent

*1 Se référer à notre site Web d'informations techniques pour obtenir de plus amples informations au sujet des informations relatives à la source d'alimentation et à la puissance consommée.

*2 Pour une installation murale, la caméra vidéo est conforme à la norme IP42 uniquement si le câblage est orienté vers le bas.

Accessoires standard

Important Safety Instructions .... 1 él.

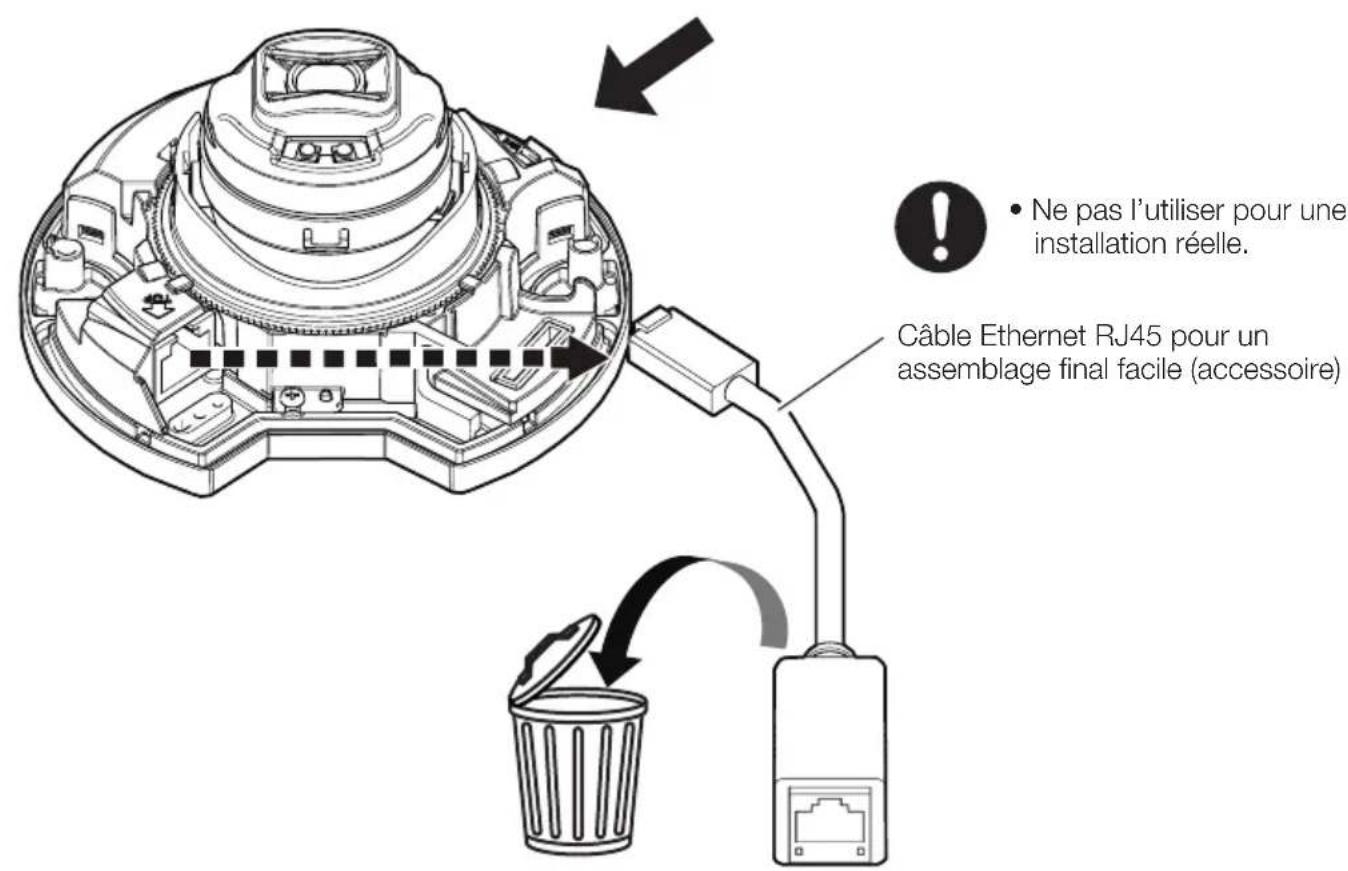

Câble Ethernet RJ45 pour un assemblage final facile*1 ×1

*1 Le câble Ethernet RJ45 pour un assemblage final facile est fixé sur la caméra vidéo.

Autres articles qui sont nécessaires (non compris)

- Vis d'installation

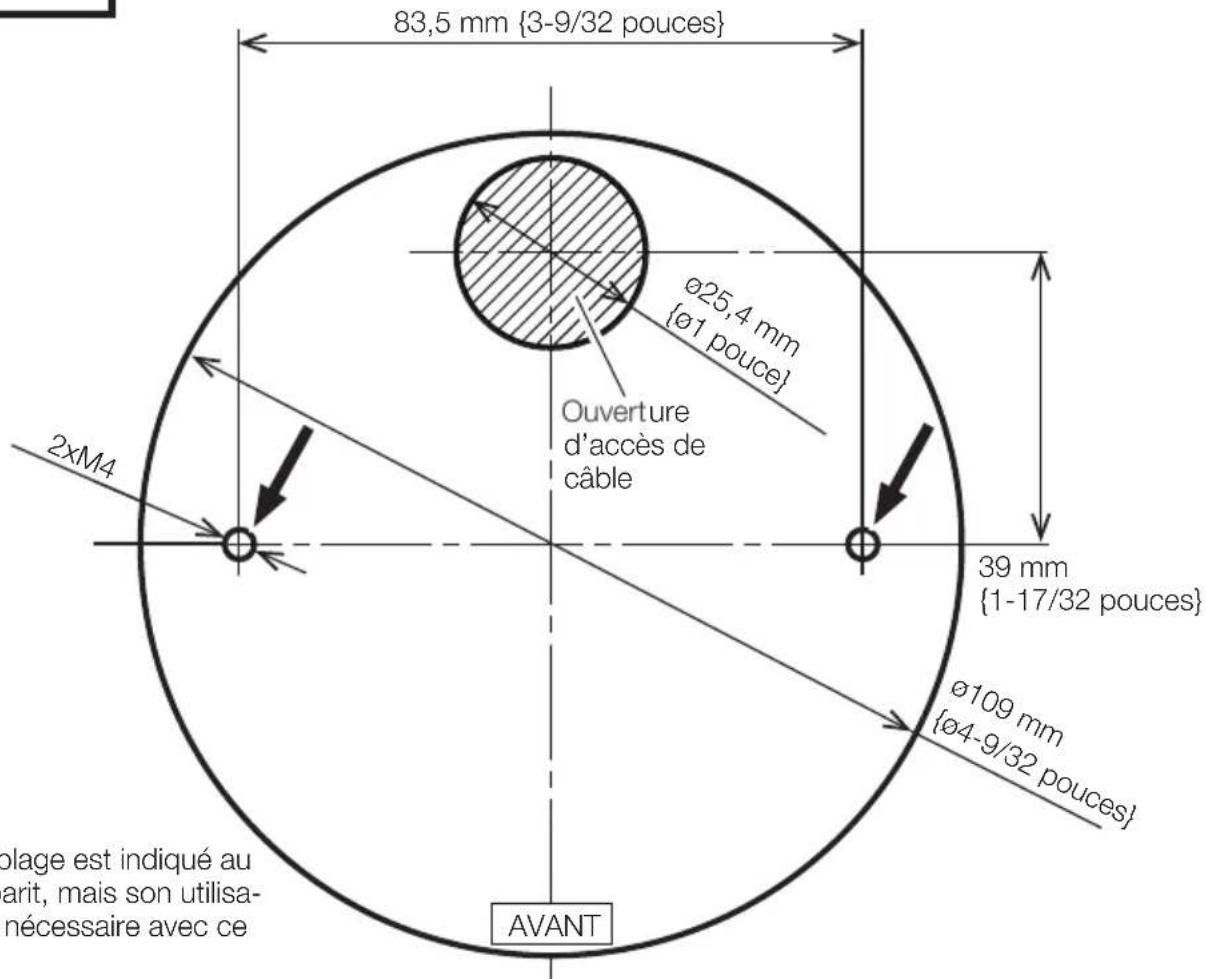

Méthode d’installation	Vis de fixation recommandée*1	La capacité de traction minimale requise*2
Monter directement la caméra vidéo sur la surface d’installation.	M4 × 16 mm-3{5/8 pouces} × 2 él.	196 N {44 lbf}
Installer la caméra vidéo sur une boîte électrique/boîte de jonction.
Installer la caméra vidéo à l’aide de la platine de fixation d’installation exclusivement conçue.	Se référer au manuel d’utilisation de chaque platine de fixation.

*1 Choisir les vis en fonction des matériaux constitutifs de l'emplacement sur lequel la caméra vidéo sera installée. Dans le cas présent, ni des vis à bois ni des clous ne doivent être utilisés.

*2 Cette valeur indique la valeur minimum de capacité de dégagement requise par vis. Pour obtenir de plus amples informations concernant la capacité de dégagement maximum exigée, se référer à notre site Web d'informations techniques .

*3 La longueur de la vis est un exemple lors de l'installation de la caméra sur une surface d'installation robuste d'une épaisseur de 20 mm {25/32 pouces} ou plus.

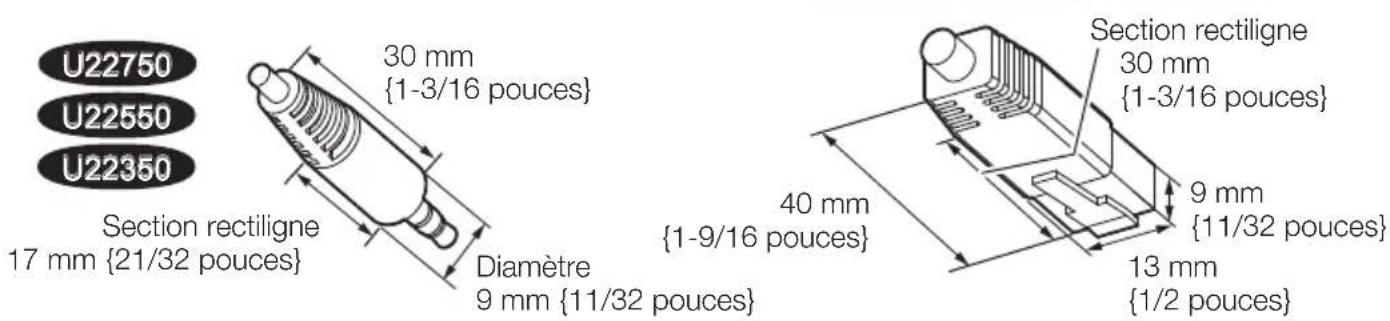

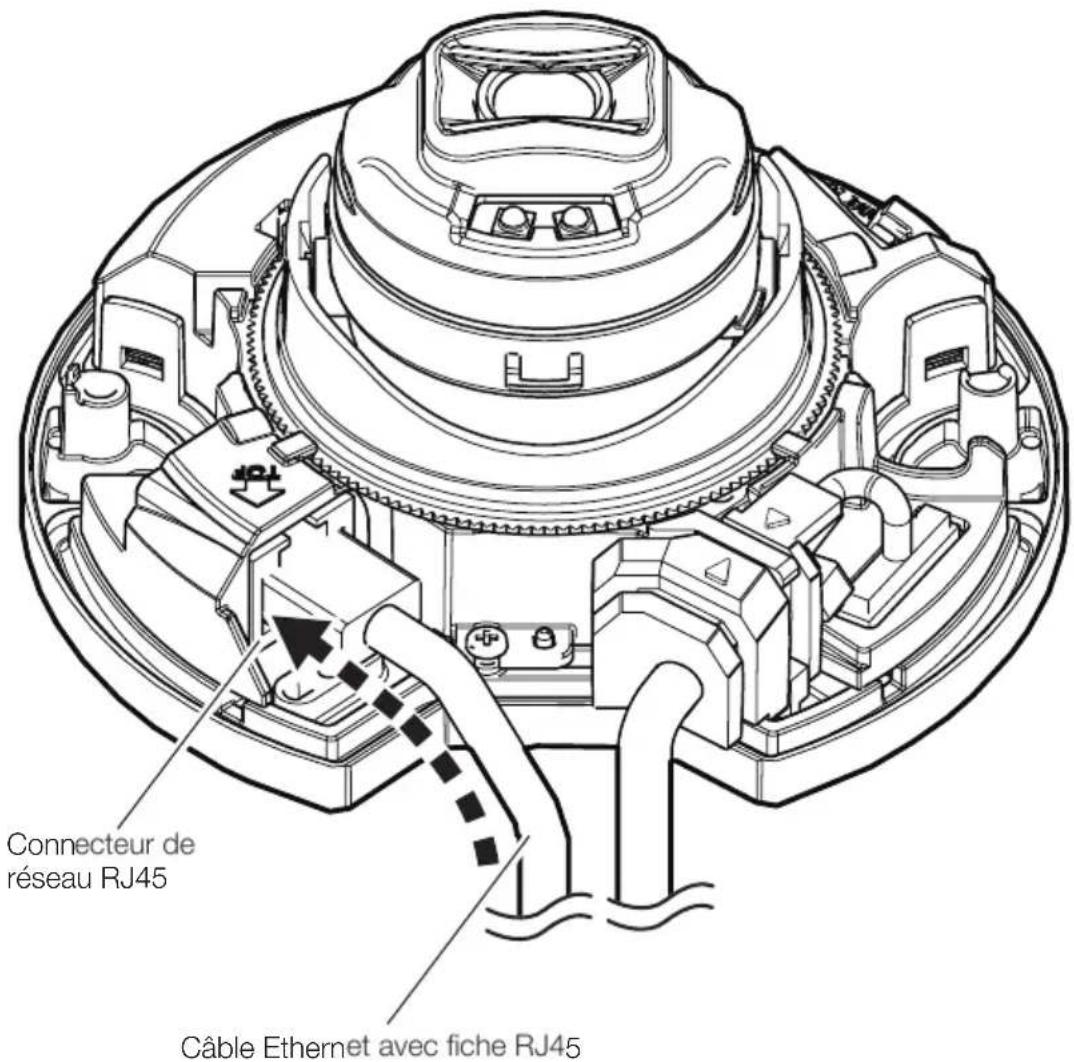

- Câble Ethernet avec fiche RJ45 (catégorie 5e ou supérieure, fils rectilignes, tous les 4 paires (8 broches), moins de 100 m {328 feet})

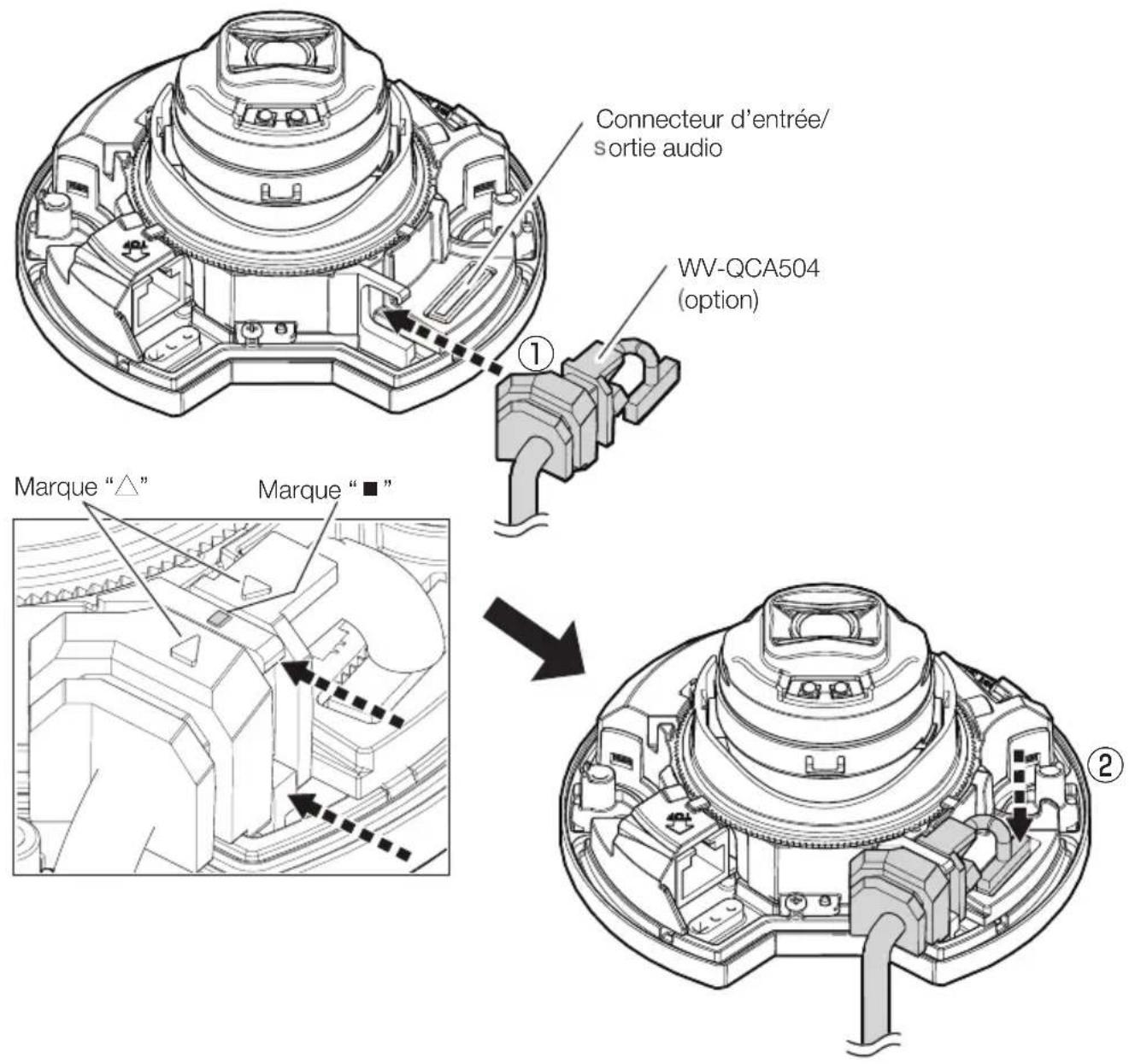

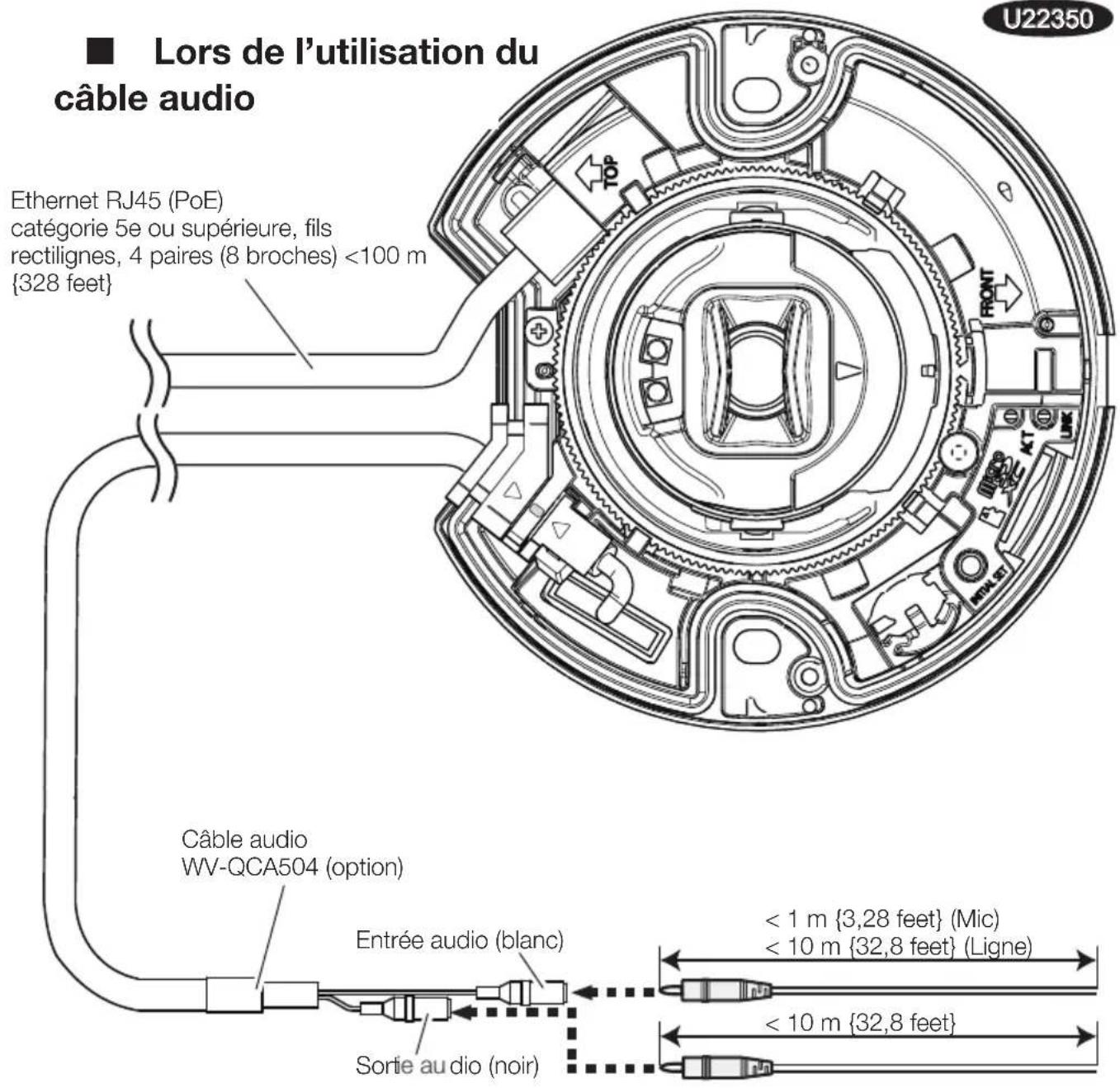

Si nécessaire, câble d'entrée son, câble de sortie au U22750 U22550 U22350

U22750 U22550 U22350 Section rectiligne 17 mm {21/32 pouces} 30 mm {1-3/16 pouces} Diamètre 9 mm {11/32 pouces} 40 mm {1-9/16 pouces} Section rectiligne 30 mm {1-3/16 pouces} 9 mm {11/32 pouces} 13 mm {1/2 pouces}

Accessoires optionnels

Les dernières informations → Site Web d'informations techniques "Accessory Selector"

Dépannage

Avant de demander une réparation, consulter la section "Dépannage" du guide Web. Ensuite, confirmer la panne. 33

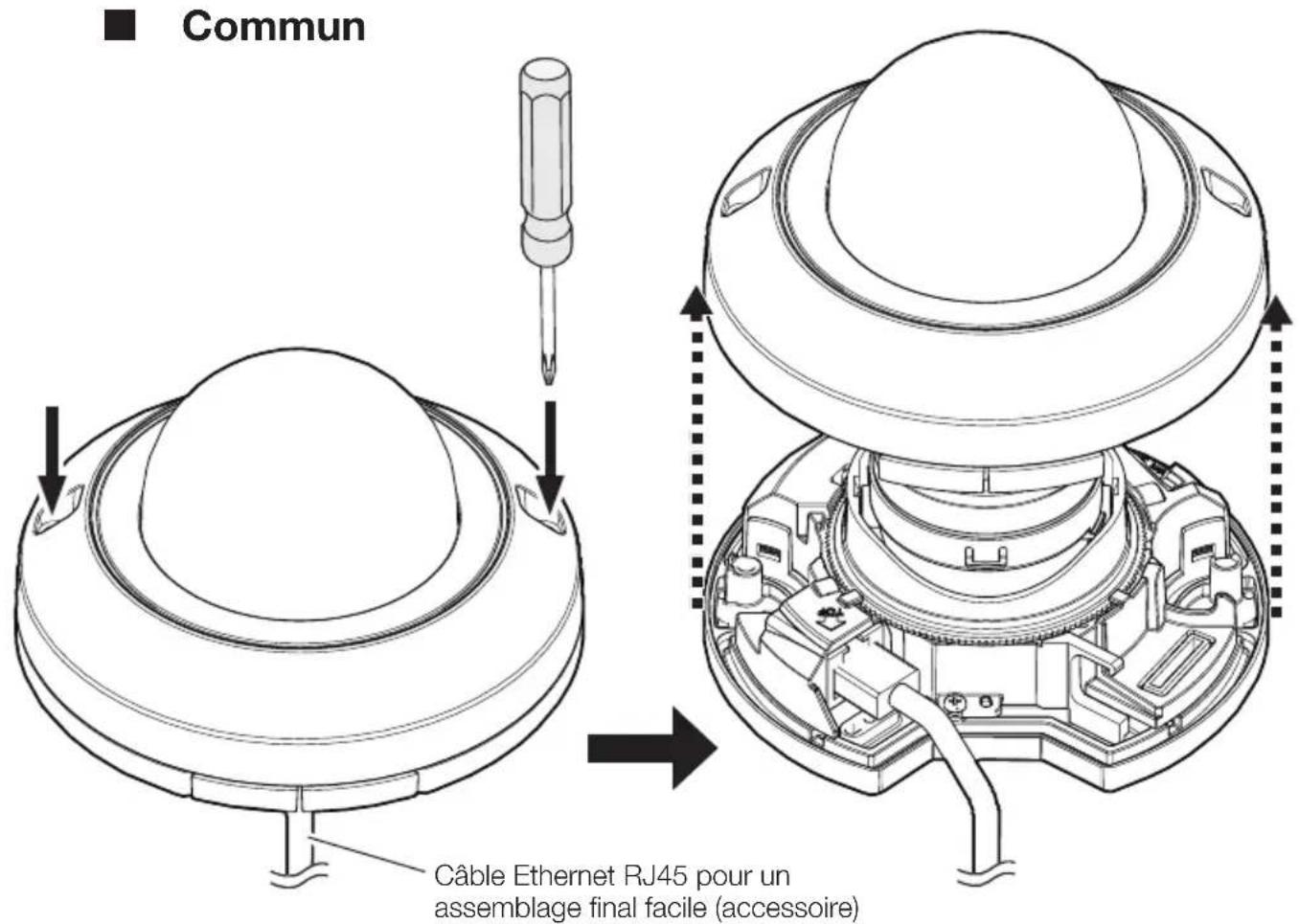

Procédure d'installation

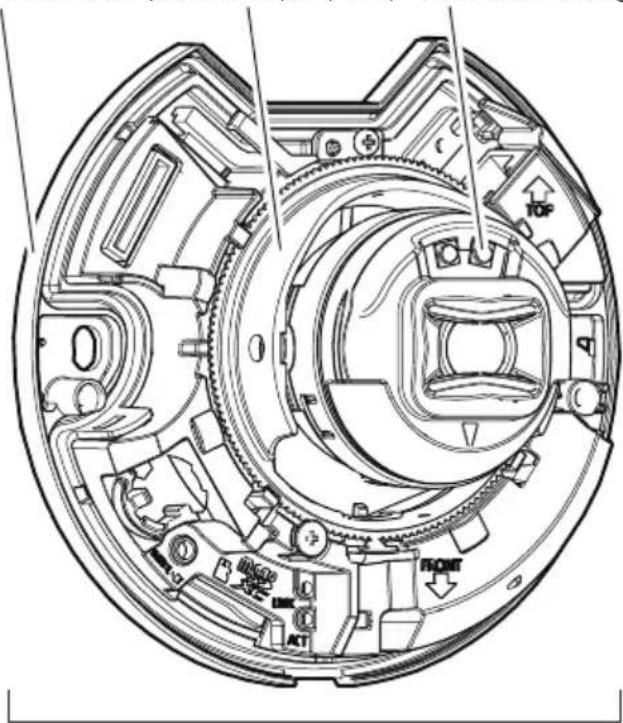

Base de caméra vidéo

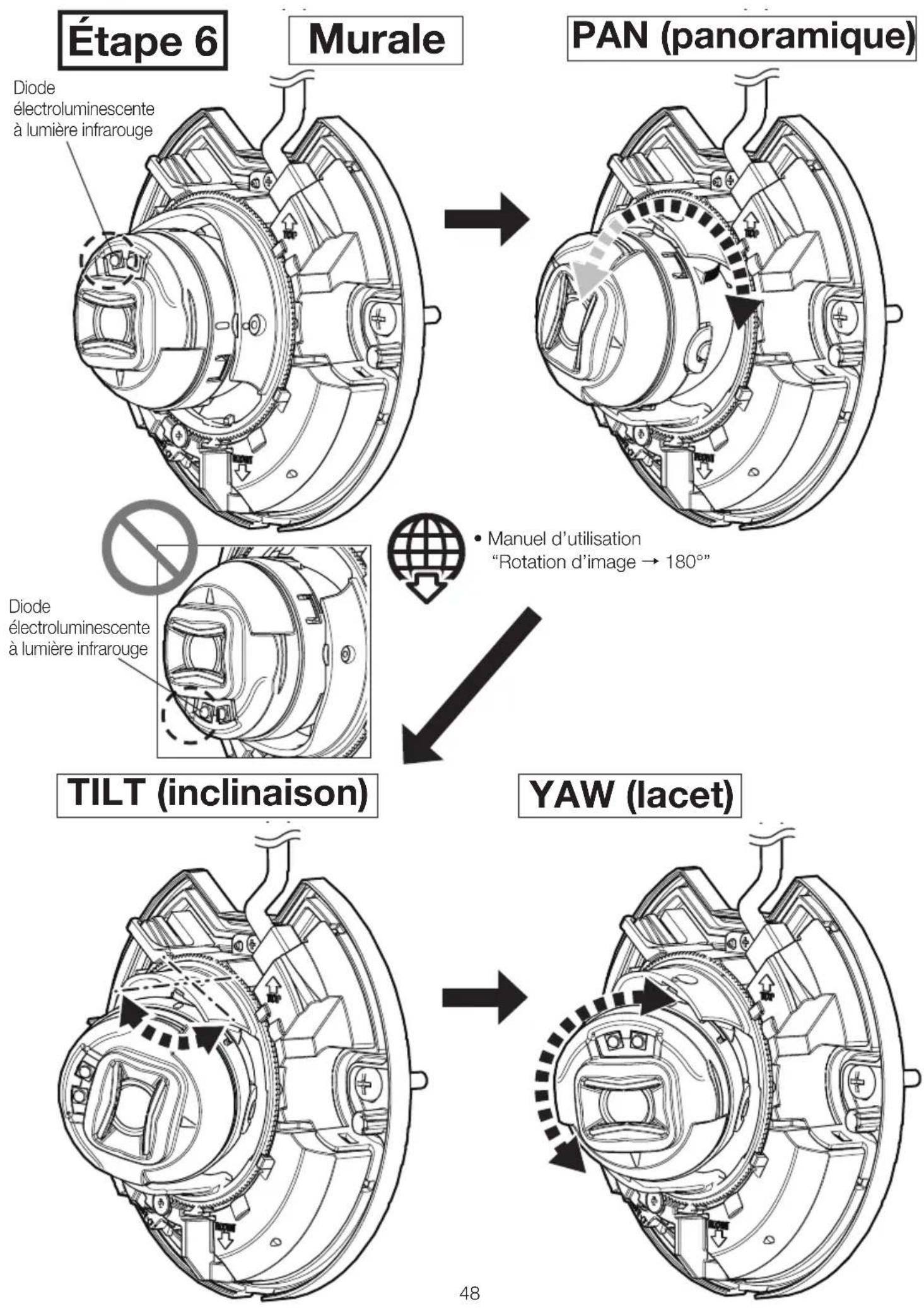

Table de balayage panoramique (PAN)

Diode

électroluminescente à lumière infrarouge

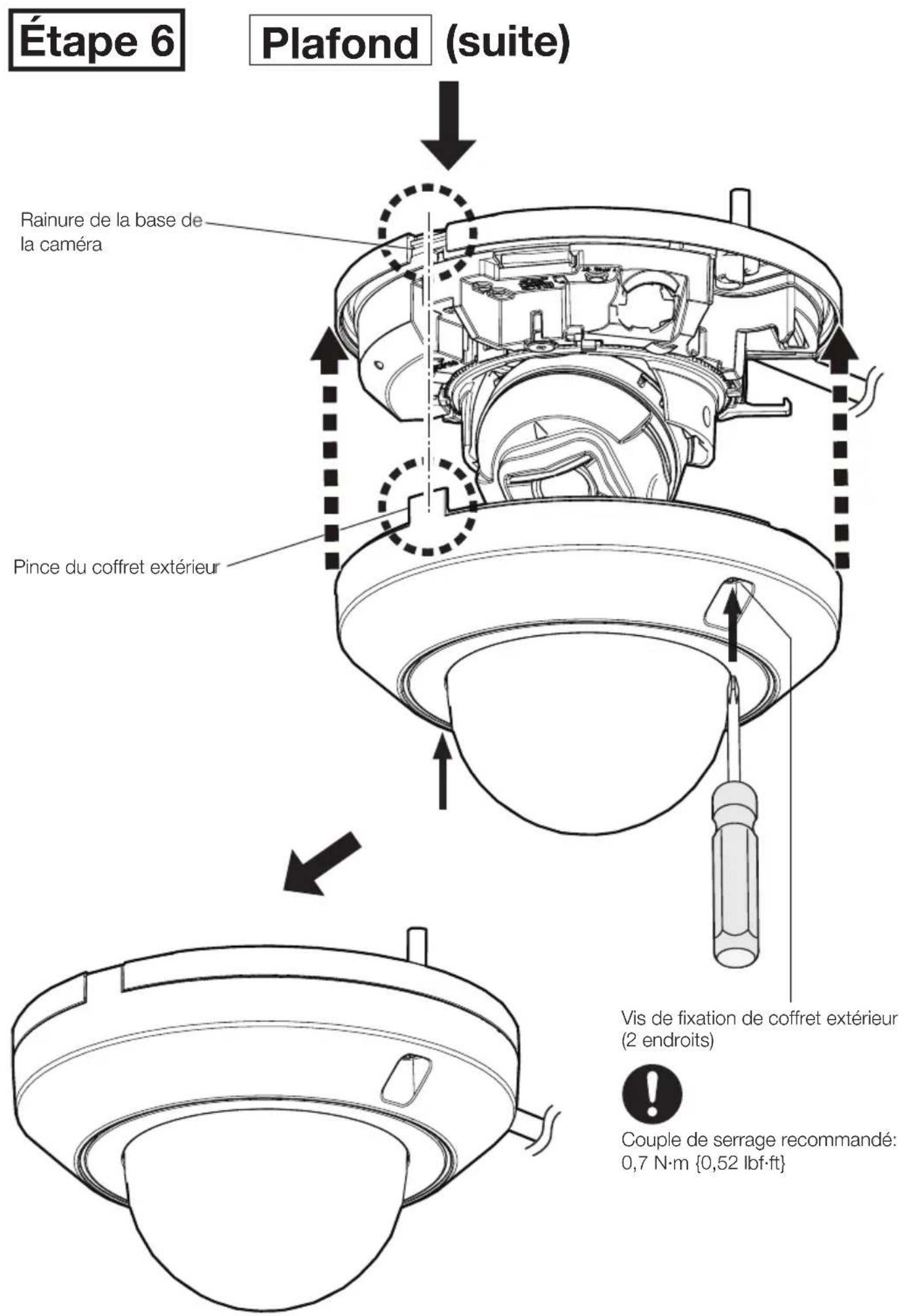

Vis de fixation de coffret extérieur (2 endroits)

Couvercle en dôme

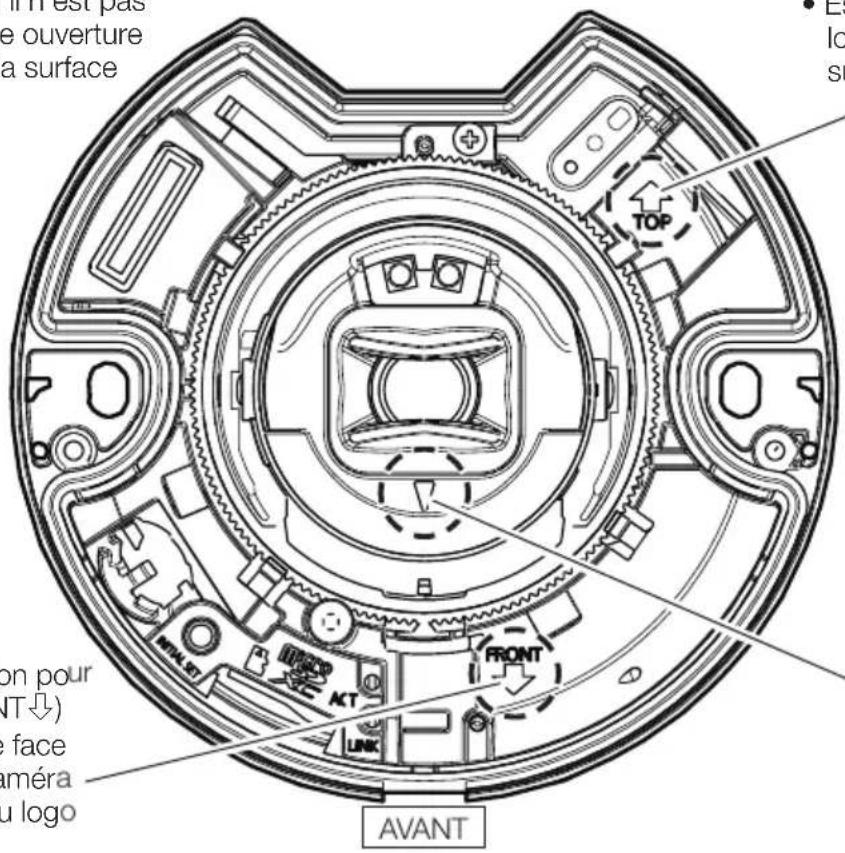

U22750 U22550U22850350 Symbole “▼” • Direction vers le haut de l’écran Diode électroluminescente à lumière infrarouge Connecteur de réseau RJ45 Repère d’orientation pour l’installation (TOP↑) • Est dirigé vers le haut lors d’une installation sur un mur. Connecteur d’entrée/sortie audio Bouton INITIAL SET Fente de chargement microSD Indicateur LINK (orange) Indicateur ACT (vert) FRONT FRONT doit faire face à l’avant de la caméra vidéo (du côté du logo i-PRO)

: S'allume

: Clignote

: S'éteint

- Toutes les LED s'éteignent ⇒ Manuel d'instructions [Indicateurs]

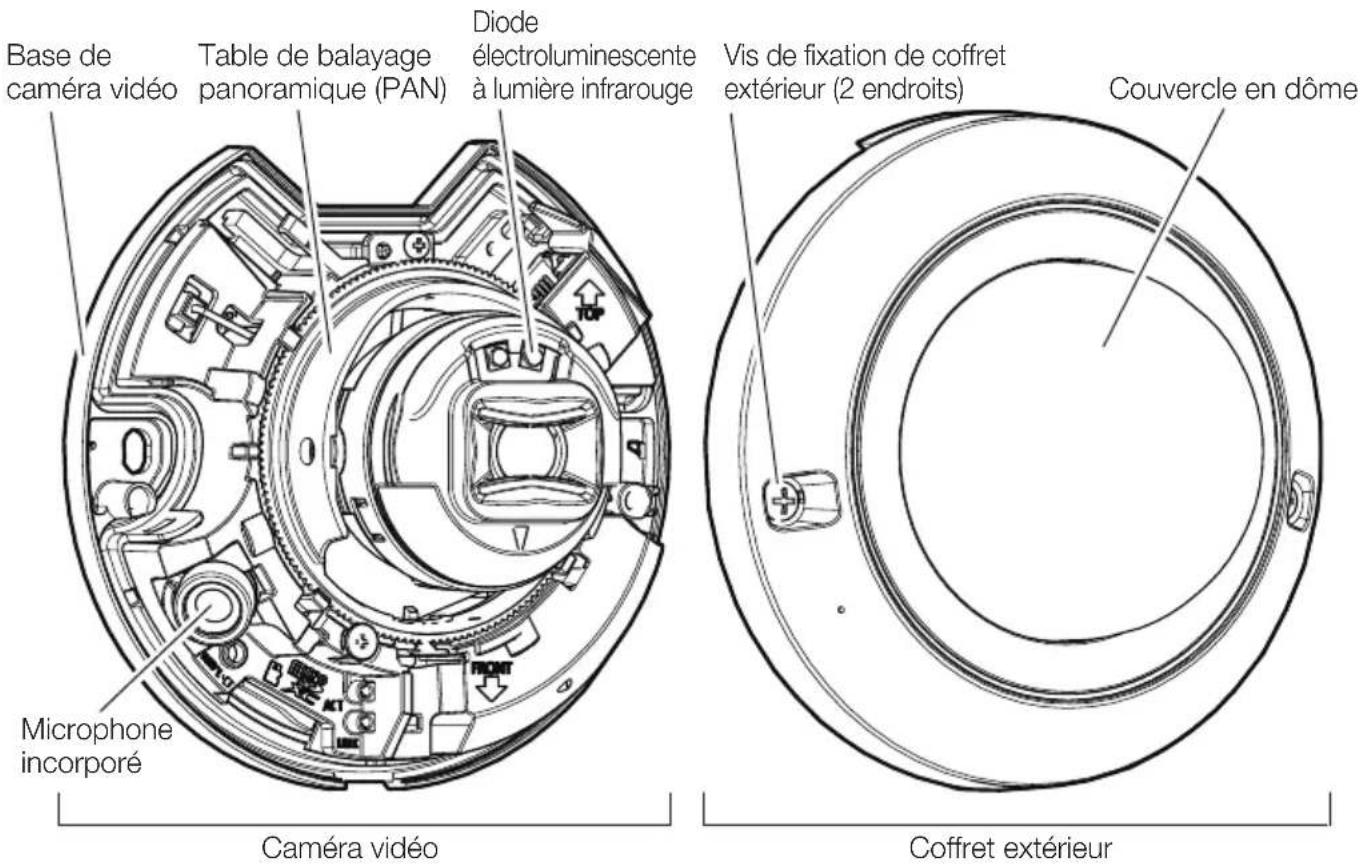

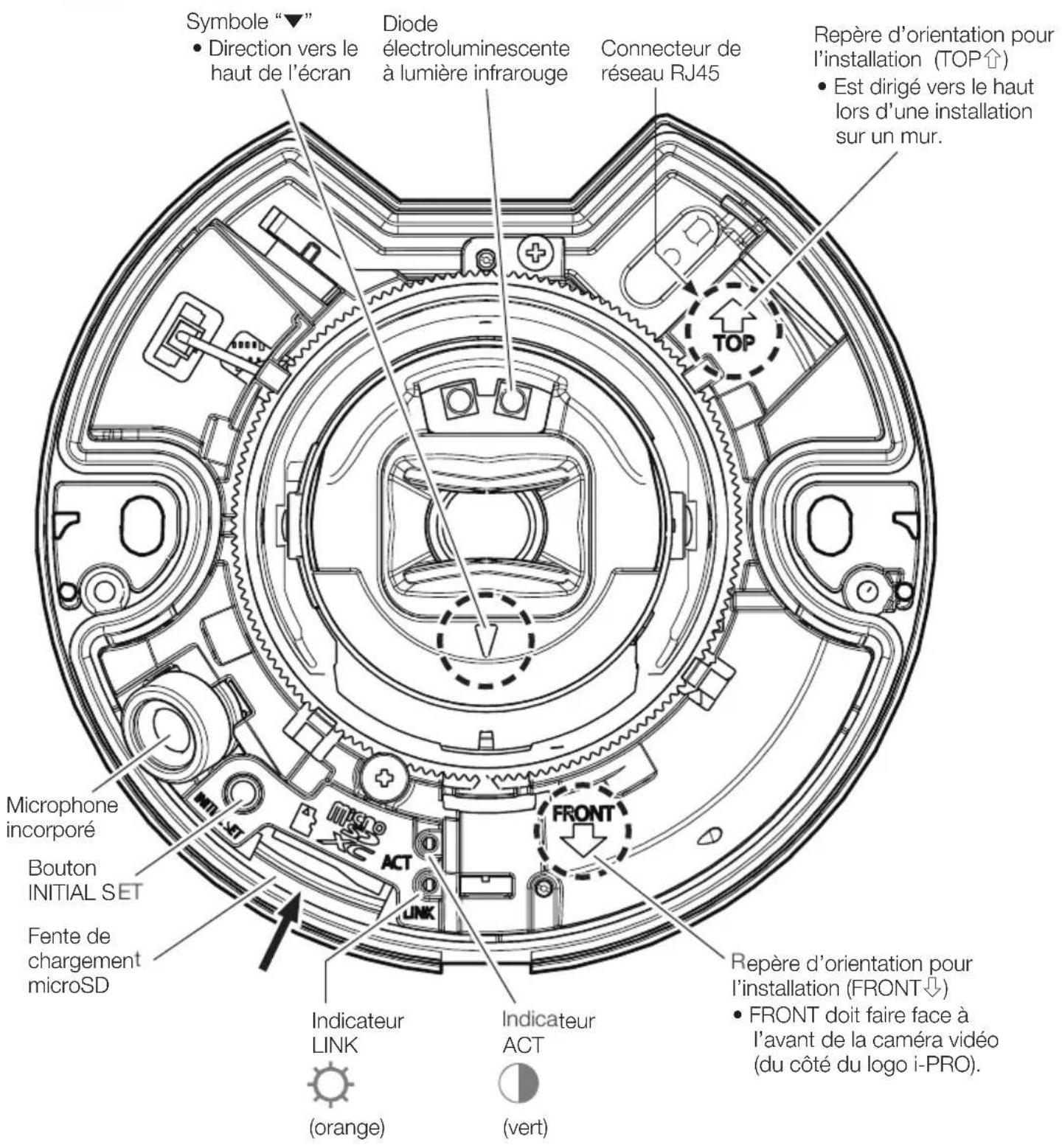

Procédure d'installation

Base de caméra vidéo
Table de balayage panoramique (PAN)
Diode
électroluminescente à lumière infrarouge

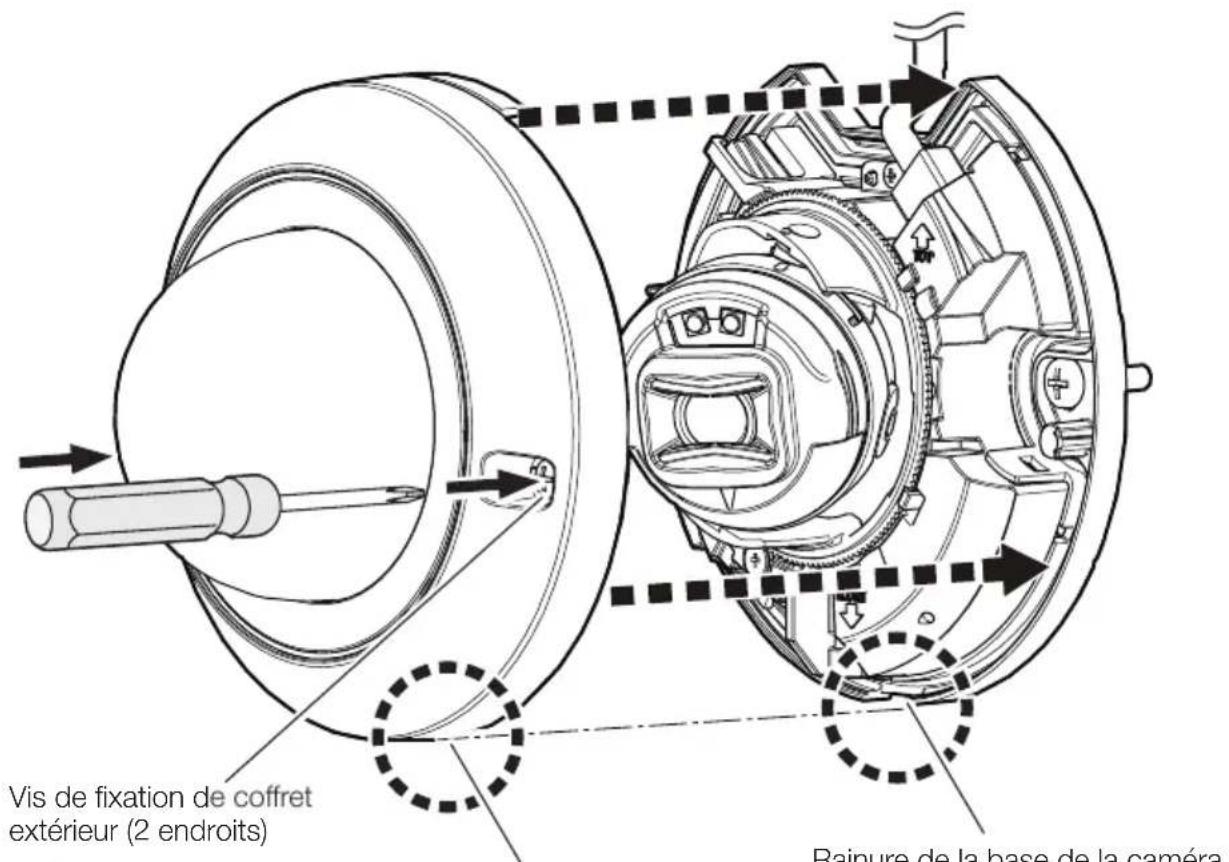

Vis de fixation de coffret extérieur (2 endroits)
Couvercle en dôme

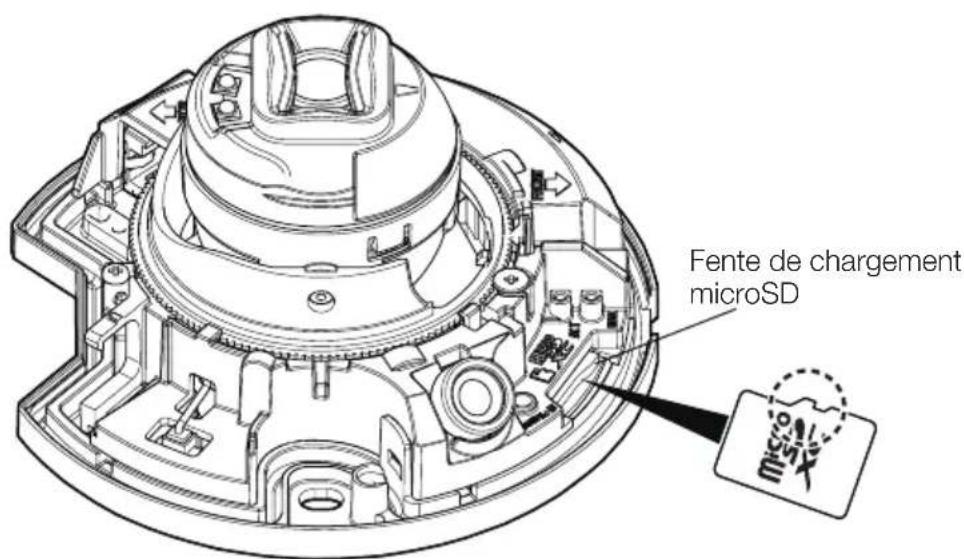

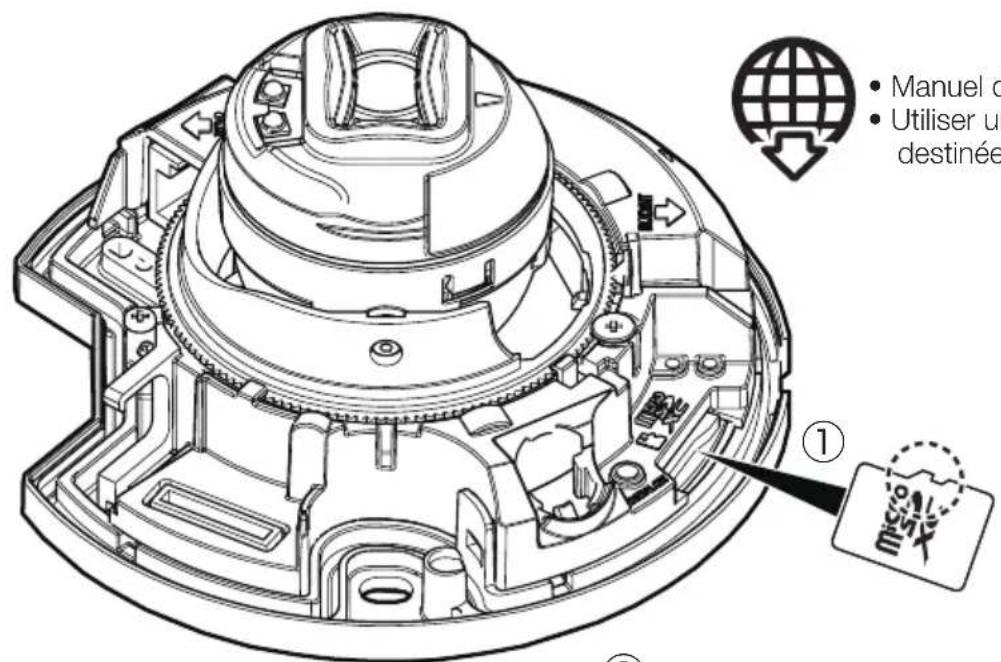

Fente de chargement microSD

Symbole "▼" • Direction vers le haut de l'écran Diode électroluminescente à lumière infrarouge Connecteur de réseau RJ45 Repère d'orientation pour l'installation (TOP↑) • Est dirigé vers le haut lors d'une installation sur un mur. Microphone incorporé Bouton INITIAL SET Fente de chargement microSD FRONT Indicateur LINK (orange) Indicateur ACT (vert) Repère d'orientation pour l'installation (FRONT↓) • FRONT doit faire face à l'avant de la caméra vidéo (du côté du logo i-PRO).

: S'allume

: Clignote

: S'éteint

- Toutes les LED s'éteignent ⇒ Manuel d'instructions [Indicateurs]

Remarque:

- Les instructions d'installation suivantes utilisent les modèles , et à titre d'exemples.

Étape 1 Préparatifs

Commun Câble Ethernet RJ45 pour un assemblage final facile (accessoire)

• Ne pas l'utiliser pour une installation réelle. Câble Ethernet RJ45 pour un assemblage final facile (accessoire)

Étape 1 Préparatifs (suite)

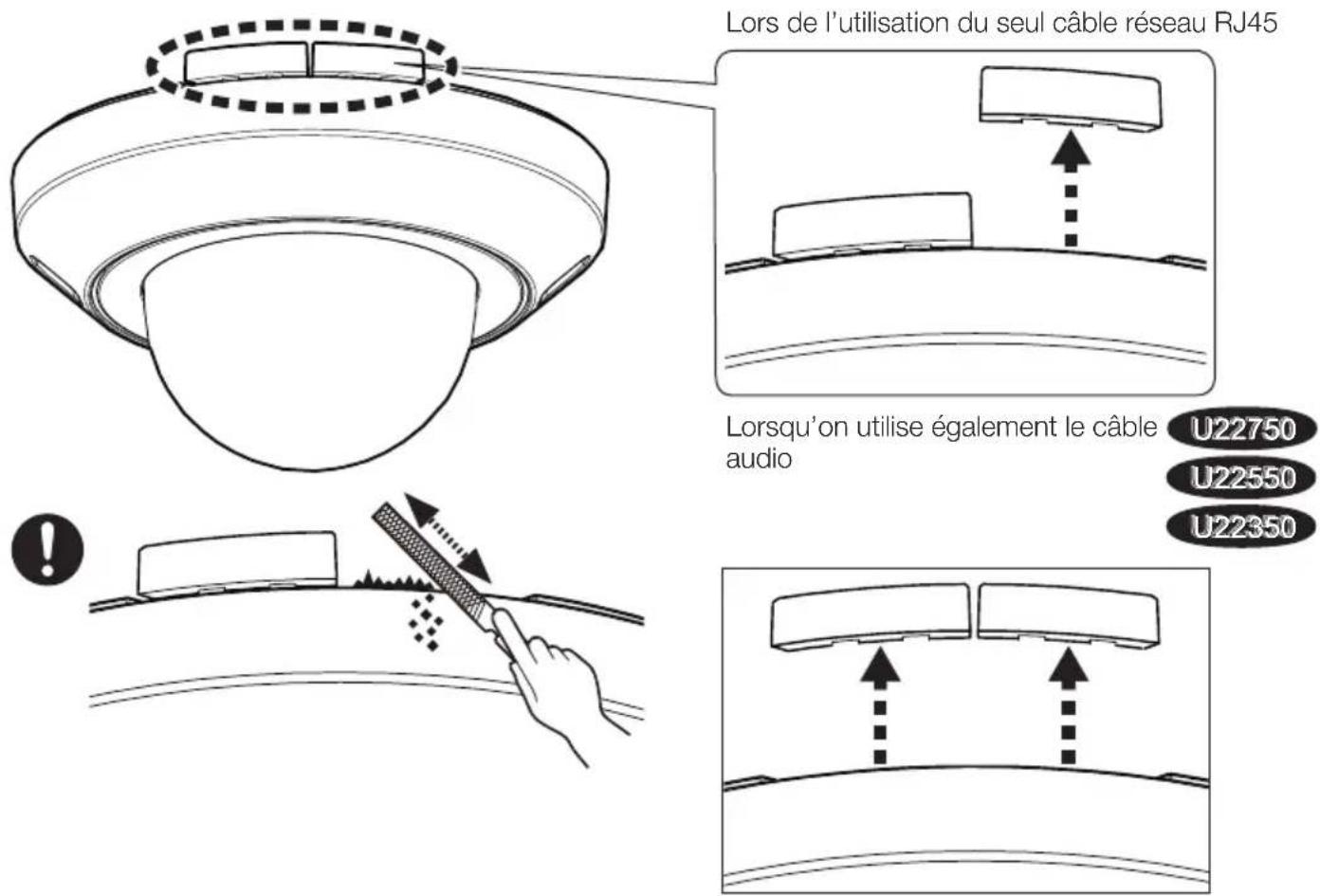

■ Lors de l'utilisation de l'ouverture latérale d'accès de câble

Lors de l'utilisation du seul câble réseau RJ45 Lorsqu'on utilise également le câble audio U22750 U22550 U22350

Lors de l'utilisation d'une carte de mémoire microSD

Manuel d Utiliser un destinée ①

② Un clic se fait entendre.

Étape 1

Préparatifs (suite)

U22750

U22550

■ Lors de l'utilisation d'un câble audio (WV-QCA5

U22350

Connecteur d'entrée/ sortie audio WV-QCA504 (option) ① Marque "△" Marque "■" ②

Étape 2

83,5 mm {3-9/32 pouces} Ø25,4 mm {Ø1 pouce} Ouverture d'accès de câble 2xM4 39 mm {1-17/32 pouces} Ø109 mm {Ø4-9/32 pouces} AVANT pôlage est indiqué au arit, mais son utilisa- nécessaire avec ce

Remarque:

• Un trou de câblage est indiqué au centre du gabarit, mais son utilisation n'est pas nécessaire avec ce produit.
• Lorsque vous faites passer le câble en utilisant l'ouverture latérale d'accès de câble, il n'est pas nécessaire de faire une ouverture d'accès de câble sur la surface d'installation.

Repère d'orientation pour l'installation (TOP↑)

- Est dirigé vers le haut lors d'une installation sur un mur.

in n'est pas e ouverture a surface TOP ON pour (NT↓) Face améra u logo FRONT LINK AVANT

Repère d'orientation pour l'installation (FRONT↓)

- FRONT doit faire face à l'avant de la caméra vidéo (du côté du logo i-PRO).

Symbole "▼"

• Direction vers le haut de l'écran

Étape 3

Commun

Connecteur de réseau RJ45 Câble Ethernet avec fiche RJ45

Étape 3 (suite) U22750 U22550

Lors de l’utilisation du câble audio Ethernet RJ45 (PoE) catégorie 5e ou supérieure, fils rectilignes, 4 paires (8 broches) <100 m {328 feet} Câble audio WV-QCA504 (option) Entrée audio (blanc) Sortie au dio (noir) U22350 FRONT < 1 m {3,28 feet} (Mic) < 10 m {32,8 feet} (Ligne) < 10 m {32,8 feet}

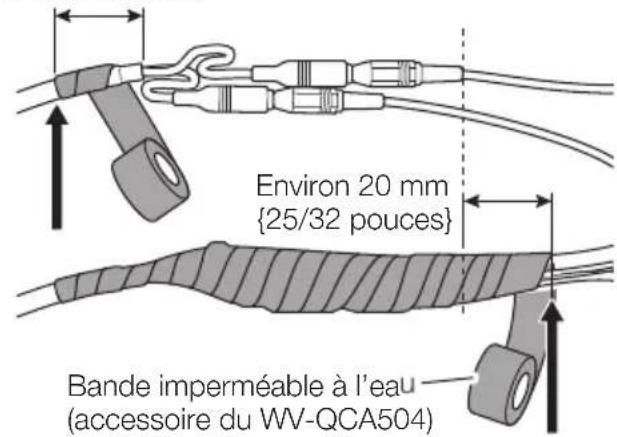

Environ 30 mm {1-3/16 pouces

Environ 20 mm {25/32 pouces} Bande imperméable à l'eau (accessoire du WV-QCA504)

• Étirer la bande imperméable à l'eau sur environ deux fois la longueur à utiliser.
• Pour raccourcir la partie d'enroulement de la bande, enroulez la bande tout en maintenant le câble audio relâché.

Étape 4 Plafond AVANT Vis d'installation (2 él.) (M4: à se procurer localement) Capacité de dégagement minimum exigée: 196 N {44 lbf} (pour 1 él.) Murale HAUT Remarque: • Pour une installation murale, la caméra vidéo est conforme à la norme IP42 uniquement si le câblage est orienté vers le bas. Vis d'installation (2 él.) (M4: à se procurer localement) Capacité de dégagement minimum exigée: 196 N {44 lbf} (pour 1 él.)

Capacité de dégagement minimum exigée: 196 N {44 lbf} (pour 1 él.)

Étape 4 (suite)

■ Installer la caméra vidéo sur une boîtier électrique/boîte de jonction.

Position de fixation de la caméra vidéo

Étape 5 → Mettre sous tension (PoE).

* S'il y a un film de protection sur l'objectif, le retirer.

Étape 6 Plafond PAN (panoramique) TILT (inclinaison) YAW (lacet) Symbole "▲" • Direction vers le haut de l'écran

Étape 6 Plafond (suite) Rainure de la base de la caméra Pince du coffret extérieur Vis de fixation de coffret extérieur (2 endroits) Couple de serrage recommandé: 0,7 N·m {0,52 lbf·ft}

Diode électroluminescente à lumière infrarouge
Diode électroluminescente à lumière infrarouge
- Manuel d'utilisation "Rotation d'image → 180°"

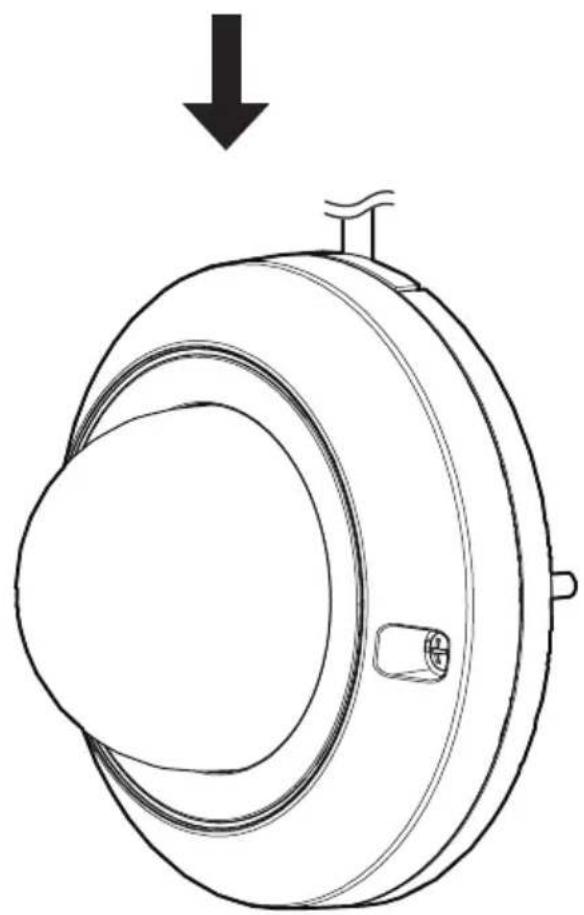

Étape 6

Murale (suite)

Vis de fixation de coffret extérieur (2 endroits) Rainure de la base de la caméra

Pince du coffret extérieur
Rainure de la base de la caméra
Couple de serrage recommandé: 0,7 N·m {0,52 lbf·ft}
