B-7133 - Tuyau d'arrosage T&S - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Tuyau d'arrosage de 1/2 pouce de diamètre, longueur de 30 mètres, en PVC renforcé.
Utilisation	Idéal pour l'arrosage de jardins, pelouses et espaces verts.
Maintenance et réparation	Rincer à l'eau claire après utilisation, vérifier régulièrement les fuites et les dommages.
Sécurité	Éviter l'exposition prolongée au soleil pour prévenir la dégradation du matériau.
Informations générales	Compatible avec la plupart des accessoires de jardinage standard.

FOIRE AUX QUESTIONS - B-7133 T&S

Comment connecter le tuyau d'arrosage T&S B-7133 à un robinet ?

Pour connecter le tuyau d'arrosage T&S B-7133 à un robinet, vissez l'extrémité du tuyau sur le robinet en utilisant un adaptateur si nécessaire. Assurez-vous que le joint est en place pour éviter les fuites.

Quelle est la longueur du tuyau d'arrosage T&S B-7133 ?

Le tuyau d'arrosage T&S B-7133 mesure 30 mètres de long, offrant une portée suffisante pour le jardinage et l'entretien des espaces extérieurs.

Comment éviter les nœuds dans le tuyau d'arrosage T&S B-7133 ?

Pour éviter les nœuds, enroulez le tuyau soigneusement après utilisation et rangez-le dans un porte-tuyau ou un enrouleur. Évitez de plier le tuyau de manière excessive.

Est-ce que le tuyau d'arrosage T&S B-7133 est résistant au gel ?

Oui, le tuyau d'arrosage T&S B-7133 est conçu pour résister aux températures froides. Cependant, il est recommandé de le ranger à l'intérieur pendant l'hiver pour prolonger sa durée de vie.

Comment nettoyer le tuyau d'arrosage T&S B-7133 ?

Pour nettoyer le tuyau, rincez-le à l'eau claire pour éliminer les débris et la saleté. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le matériau.

Le tuyau d'arrosage T&S B-7133 est-il compatible avec des accessoires standard ?

Oui, le tuyau d'arrosage T&S B-7133 est compatible avec la plupart des accessoires standard tels que les pistolets de pulvérisation, les raccords et les enrouleurs.

Comment réparer une fuite dans le tuyau d'arrosage T&S B-7133 ?

Pour réparer une fuite, localisez l'endroit de la fuite et utilisez un ruban adhésif pour tuyau ou un kit de réparation pour sceller temporairement la fuite. Pour une réparation permanente, remplacez la section endommagée.

Quelle pression maximale le tuyau d'arrosage T&S B-7133 peut-il supporter ?

Le tuyau d'arrosage T&S B-7133 peut supporter une pression maximale de 10 bars, ce qui le rend adapté à une utilisation domestique standard.

Comment stocker le tuyau d'arrosage T&S B-7133 pour une durée prolongée ?

Pour un stockage prolongé, assurez-vous que le tuyau est propre et sec. Enroulez-le soigneusement et rangez-le dans un endroit frais et sec, à l'abri de la lumière directe du soleil.

Est-ce que le tuyau d'arrosage T&S B-7133 est garanti ?

Oui, le tuyau d'arrosage T&S B-7133 est couvert par une garantie de 2 ans contre les défauts de fabrication. Conservez votre reçu pour toute demande de garantie.

MODE D'EMPLOI B-7133 T&S

Instructions pour l'installation et la

maintenance

Deutsch:

Instructions générales

Consignes de sécurité importantes

DANGER: Risques immédiats qui se traduiront pas des blessures corporelles graves ou la mort.

AVERTISSEMENT: Risques ou pratiques dangereuses qui pouraient entrainer des blessures corporelles graves ou la mort.

ATTENTION: Risques ou pratiques dangereuses qui peuvent entraîner des blessures corporelles légères ou des dommages au produit ou aux biens.

AVERTISSEMENT: Ne pas dire, comprendre ou respecter ces instructions pourrait conduire à des risques ou à des pratiques dangereuses susceptibles d'entrainer des blessures corporelles graves ou la mort.

ATTENTION: Ne pas utiliser de produits chimiques dans le tuyau couple et/ou la bobine. Les produits chimiques peuvent entraîner une défaillance prématurée du tuyau couple et/ou des joints.

ATTENTION: Les opérateurs doivent être formés à l'utilisation et à l'entretien sécuritaires et appropriés de ce produit. Conserver ce manuel à des fins de réference. Les risques ou pratiques dangereuses peuvent entraîner des blessures corporelles légères ou des dommages au produit ou aux biens.

OUTILS: (a) clé : 10 mm, 13 mm, 16 mm et 19 mm; (b) clé à douille : 8 mm et 10 mm; (c) pince à becs f ns ; (d) tournevis cruciforme No 2 et (e) pinces d'anneau de retenue extérieur. Les modèles B-7102 complènnt une clé plate.

Installation

FIXATION

Les bobines complètes avec le tuyau couple sont fournies à la tension correcte et sont prêtes à installer. (Fig. 1) La base fixe de la bobine permet le montage dans plusieurs positions différentes, y compris au mur, la base vers le bas ou la base vers le haut. En cas de déplacement du bras de guidage, trois écrous (17 mm en acier inox ou 19 mm point) doivent être retirés sur le côte de la bobine. Si la bobine est une version fermée, restorer et fixer la base à la surface de fixation, puis fixer la bobine à la base.

FIXATION B-7102

La bride de fi xation B-7102 fait partie du chassin de support. Cette bobine de tuyau couple peut etre fi xee au mur (telle que livree) ou montee sur une base. Pour la convertir d'une configuration a I'autre:

Fixer temporairement l'ensemble à une surface de travail. Libérer toute la tension de la bobine ; voir « Ajustement de la tension »
Glisser la clé plate fournie entre le dispositif d'enrouleur et le chassin de support sur l'axe pour l'empêcher de tourner pendant l'étape suivante.
- Desserrer, sans le retireur, l'écrou de l'axe (six pans de 22mm ) jusqu'à ce que l'axe tourne librement dans l'orifi ce du chassin de support.
- Retirer les (2) vis qui fi xent le support de guidage du tuyau couple, déplacer le support à l'emplacement voulu et réinstaller les vis.
- Faire tournier l'enrouleur et l'axe par rapport au chassin de support jusqu'à ce que le raccord de tuyauSouple au niveau du dispositif de tube metallique en forme soit parallele à l'axe central de la douille de guidage du tuyauSouple.
- Resserrer l'écrou d'axe. Remetre la bobine en tension (voir « Ajustement de la tension »).

Instructions générales

Installation

Exigences générales de montage

(Fig. 2) L'axe principal doit être à l'horizontal.
- (Fig. 3a) L'entrée pivotante doit être connectée sur un tuyau couple. Un tuyau rigide peut entraîner une usure prematurée et affecter les performances.
- (Fig. 3b) L'axe central du dispositif d'enrouleur doit être aligné sur la sortie du tuyau sople. Pour ajuster le bras de guidage, restorer les vis qui le fixent à la base et le faire pivoter vers le groupe choisi d'origi des fixation.
- Le personnel qualifié doit évaluer la fixation au mur ou au plafond. La fixation par les (4) trouss de 1/2 po. de diamètre interieur sur la base peut varier en raison des matériaux de surface Pour le beton, la brique et les parpaings, il est possible d'utiliser une fixation par une tige de type cheville d'ancrage (Figure 4)只不过 que de longs boulons de liaison, parfois diffic ciles à installer.

Fig. 1

Fig. 2

Fig. 3a

Fig. 3b

Fig. 4

Instructions générales

SUPPORT SECONDAIRE

AVERTISSEMENT: Une chaine de support secondaire est nécessaire pour tous les objets fixés en hauteur afin de protégger le personnel en cas de défaillance du matériel de fi xation ou de la structure.

• (Fig. 5) Fixer le cable/la chaine de support à l'une des fentes du bras de guidage. L'autre extrémité du cable doit être fi xée à un support autre que le support principal soutenant la bobine de tuyau couple.
• La chaine/le cable de sécurité doit empêcher la bobine de tomber de plus de 6 à 12 po. si la fi xation principale se décroche.

Ajustement

VERROUILAGE A ROCHET

Fig. 5

ATTENTION: Pour éviter d'endommager la bobine ou de blesser le personnel, toujours maintainir le tuyau couplependant qu'il se rembobine. Risques ou pratiques dangereuses qui peuvent entrainer des blessures corporelles légères ou des dommages au produit ou aux biens.

Le rochet « clique » quatre fois à chaque révolution d'un demi-enrouleur. Remarque: Pour le modele B-7102,le rochet clique cinq fois pour chaque révolution complete.

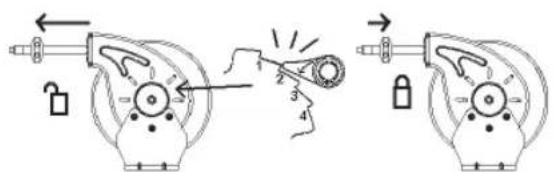

(Fig.6) Pour verrouiller la bobine, tirer lentement sur le tuyau couple et le laisser se rétractor avec les déclics 1-4.

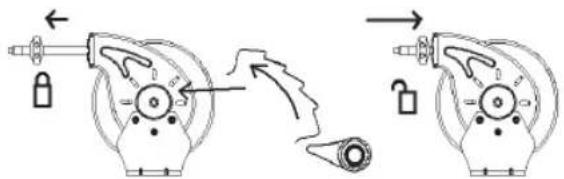

- (Fig. 7) Pour la déverrouiller, tirer lentement sur le tuyau couple jusqu'à ce que les déclics s'arrêtent, puis laisser le tuyau couple se rembobiner jusqu'à ce que la butée repose contre le guide.
- Pour désactiver le rochet, voir le paragraphe « Remplacement/Dépose du verrouillage à rochet » dans la section sur l'entretien."

Fig. 6

Fig. 7

Instructions générales

AJUSTEMENT DE LA TENSION

ATTENTION: Toujours laisser au moins 1 à 2 tours entre l'extension complète et le moment ou le ressort est enroule serré. S'il est impossible de sortir la totalité du tuyau couple, diminuer la tension jusqu'à ce que l'extension complète soit possible. Faute de faire l'essay du nombre ajustat de révolutions du ressort, la bobine peut être endommagée. Les risques ou pratiques dangereuses peuvent entrainer des blessures corporelles légères ou des dommages au produit ou aux biens.

• Les bobines fournies avec un tuyau couple sont pré-tensionnées à l'usine. Les bobines fournies sans tuyau couple sont pré-tensionnées après l'installation du tuyau, mais avant de réaliser les branchements définitifs du tuyau ou de l'alimentation.

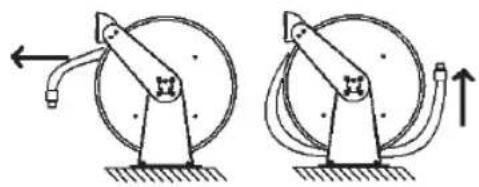

  (Fig.8) Pour pré-tensionner la bobine de tuyau couple, tirer sur le tuyau pour laisser un tour complet de tuyau revenir par-dessus le dispositif de tambour.

Fig. 8

Empécher le tambour de tourner en bloquant le rochet (Figure 6) et enrouler de nouveau le tuyau souse sur le tambour. Répéter jusqu'à obtention de la tension souhaïée. Àpres le réglage de la tension, dérouler le tuyau souse. Si l'extension complète est impossible, supprimer les tours de pré-tensionnement si nécessaire en inversant le processus.

Entretien

ATTENTION: Supprimer toute la tension avant l'entretien. Les risques ou pratiques dangereuses peuvent entrainer des blessures corporelles légères, des dommages au produit ou aux biens.

ATTENTION: Ne pas utiliser de produits chimiques dans le tuyau couple et/ou la bobine. Les produits chimiques peuvent entrainer une défaillance prematurée du tuyau couple et/ou des joints.

AVERTISSEMENT: Avant tout entretien, toujours débrancher et fermer l'air compré ou le liquide et supprimer toute la tension du ressort. Les risques ou pratiques dangereuses pourraient entraîner des blessures corporelles graves ou la mort.

BOBINES À TUYAU SOUPLE ENFERMÉ

• Les bobines à tuyau couple fermé exigent des étapes supplémentaires pour déposer les capots extérieur et médián (Figure 9.1) avant l'entretien. Le capot est déposé en desserrant les (2) écrous de 10mm . Réinstaller avec le bord du capot médián comme illustré (Figure 9.2).

INSTALLATION ET REMPLACEMENT DUTUYAU SOUPLE

• Relâcher la totalité de la tension de la bobine (voir
  « Ajustement de la tension」. Retirer la butée de tuyau couple, dérouler le tuyau couple de la bobine, restrir lereducteur de tension (écrou de 8mm ) et dévisser le tuyau couple de son point de raccordement (en fonction du modele, le T pivotant ou le dispositif de tube métallique). Insérer le nouveau tuyau couple dans le guide de la bobine et par la fente de la bride (sauf sur le modele B-7102). Refi xer le tuyau couple à son

Fig. 9.1

Fig. 9.2

raccord (utiliser du produit d'étanchéité pour filtage ou du ruban de Téflon pour les raccords males filétés; Le dispositif de tube métallique du modele B-7102 ne nécessite pas de produit d'étanchéité pour filtage). Refixer la pince réductrice de traction, enrouler sur le dispositif de tambour et remettre la bobine en tension.

Instructions générales

REEMPLACEMENT/RETRAIT DU VERROUILLAGE A ROCHET

Pour remplacer ou-retirer le rochet :

• Arrête ou fermer l'alimentation en air/en liquide vers la bobine.
• Soulager toute tension, voir « Ajustement de la tension ».
  (Fig. 10,1.22) Retirer l'enrouleur du support (écrou de 24 ou 22 mm).
  (Fig. 10.2) Remplacer ou-retirer le verrouillage à rochet et le ressort (petites pinces à anneau de retenue externes ou, pour le modele B-7102, écrous de fi xation à 6 pans de 10mm )
• Remetre en place l'enrouleur et serrer l'écrou de l'axe (24 ou 22 mm).
• Remetre en tension, voir « Ajustement de la tension »; la plaque de rochet est fi xée par des écrous de 10 mm. Plaque de rochet du modele B-7102 n'est pas replacable.

Fig. 10.1

Fig. 10.2

AVERTISSEMENT: Ne jamais pourrait le ressort de son contenant serti. Les reissorts de rechange sont fournis dans un contenant serti pour la sécurité. Il n'est pas nécessaire de les sorting. Le retrait du ressort de son contenant serti pourrait entrainer de graves blessures ou la mort.

REMARQUE: S'il est nécessaire de replacer un ressort alors qu'il n'est pas cassé, veiller à soulager toute la tension avant de continuer.

Si la bobine ne présente pas de tension de rétraction, c'est que le ressort principal doit probablement être remplaced.

Pour remplaçer le ressort principal (tous les modèles sauf le modele B-7102):

• Arrête ou fermer l'alimentation en air/en liquide vers la bobine.
• Débrancher le tuyau couple d'alimentation du raccord pivotant.
• Retirer le raccord pivotant en desserrant son extrémité à six pans (le corps rond est de 24 mm ou le corps carré est de 27 mm).
• Retirer l'anneau de retenue (pinces à anneau élastique extérieur) et les rondelles d'espacement de l'axe principal.
• Tirer sur le dispositif de poche de ressort, avec l'enrouleur attaché, hors de l'axe du tambour (en cas d'enrouleur en plastique, l'axe fait partie du dispositif d'enrouleur).
• (Fig. 11) Retirer les écrous (10 mm) qui fi xent la poche de ressort à l'enrouleur.
• Inverser la procédure pour le remontage (utiliser du ruban ou du produit d'étanchéité sur les raccords de tuyaux) et remettre la bobine en tension, voir « Ajustement de la tension »

Fig. 11

Instructions générales

REEMPLACEMENT DU DISPOSITIF DE RESSORT PRINCIPAL DU MODELE B-7102

Pour remplaçer le ressort principal du modele B-7102 :

• Arrête ou fermer l'alimentation en air/en liquide vers la bobine et purger la pression résiduelle. Retirer le tuyau couple du raccord pivotant d'entrée.
• Libérer toute la tension; voir « Ajustement de la tension »; dérouler le tuyau couple de la bobine et-retirer la pince de tuyau (écrou de 8 mm).
• Débrancher le dispositif de tube métallique de l'entrée pivotante (écrou pivotant de 11/16 de po.).
  Glisser la clé plate fournie entre le dispositif d'enrouleur et le chassin de support sur l'axe pour l'empêcher de tourner pendant l'étape suivante.
• Retirer le dérouleur du chassin de fi xation (écrou de 22mm
• Retirer le dispositif pivotant d'entrée en desserrant l'extrémité à six pans (25 mm)
• Retirer les (4) vis cruciformes et déposer la moitié externe du tambour.
• Retirer (3) ecrous (10mm)
• Retirer, puis remplacer le dispositif de ressort principal. Installer (3) écrous (10 mm).
• Inverser la procédure pour remonter et remettre en tension la bobine (voir « Ajustement de la tension »).

REMARQUE: Le raccord pivotant n'est vendu qu'en tant que dispositif complet. En cas de fuite au niveau des joints toriques, la totalité du raccord pivotant doit être remplaced.

Pour remplaner le raccord pivotant:

• Arrête ou fermer l'alimentation en air/en liquide vers la bobine.
• Relâcher la totalité de la tension de la bobine (voir « Ajustement de la tension").
• Debrancher le tuyau couple d'alimentation du raccord pivotant.
• (Fig. 12) Retirer le raccord pivotant en desserrant l'extrémité à six pans. Débrancher le tuyau couple du devidoir ou, sur les modèles B-7102, du dispositif de tube métallique.
• Inverser la procEDURE ci-dessus pour installer un nouveau raccord pivotant (utiliser du ruban de Teflon ou un produit d'étanchéité sur les raccords; sur les modèles B-7102, le tube métallique assemblé ne nécessite pas de produit d'étanchéité pour fi letage).

Instructions générales

REEMPLACEMENT DU JOINT TORIQUE

ATTENTION: Remplacer soigneusement les joints toriques en veillant à ne pas endommager les surfaces d'étanchéité usinées. La durée de vie et la capacité d'étanchéité des joints toriques pourraient autrement en être aff ectées. Les risques ou pratiques dangereuses peuvent entraîner des blessures corporelles

Légères, des dommages au produit ou aux biens.

Pour remplacer le joint torque:

• Retirer le raccord pivotant de la bobine en suivant la procédure « Remplacement du raccord pivotant »
• Retirer la bague de retenue etrirer lentement le raccord pivotant extérieur de I'axe interieur.
• Retirer les anciens joints toriques et baques de renfort
• (Fig. 13) Installer de nouveaux joints toriques et bagues de renfort en utilisant le lubrifi ant fourni.
• Inverser la procEDURE ci-dessus pour installer un nouveau dispositif pivotant (utiliser du ruban de Tefl on ou un produit d'étanchéité de fi letage sur les raccords de tuyau couple; sur les modèles B-7102, le tube métallique ne nécessite pas de produit d'étanchéité pour fi letage).

Entretien préventif

TUYAU SOUPLE

• Rechercher une usure pres de la butée de tuyau couple et du raccord d'extrémité. Si le raccord cannelé ou le tuyau couple est endommagé, couper l'extrémité du tuyau couple et refixer le nouveau raccord cannelé et le mors de fixation.
• Recherche une usure sur toute la longueur du tuyau. Remplacer si nécessaire.

RACCORD PIVOTANT

• Rechercher des fuites en pulverisant de l'eau savonneuse avec un fl acon pulverisateur à main. Si des bulles se forment, replacer le raccord pivotant.

ROULEAU/GUIDE DE TUYAU SOUPLE

• Recherche une usure des rouleaux Si les rouleaux d'un cotoé sont plus usés que de l'autre cotoé, il est possible que l'emplacement du guide doit être réajusté.

FIXATION

• Verifier le serrage des boulons de fixation et l'etat du cable/de la chaine de sécurité et des points de fi xation.
