BEDIENUNGSANLEITUNG B-7133 T&S

Installations- und Wartungsanleitungen

中文:

安装与维护说明

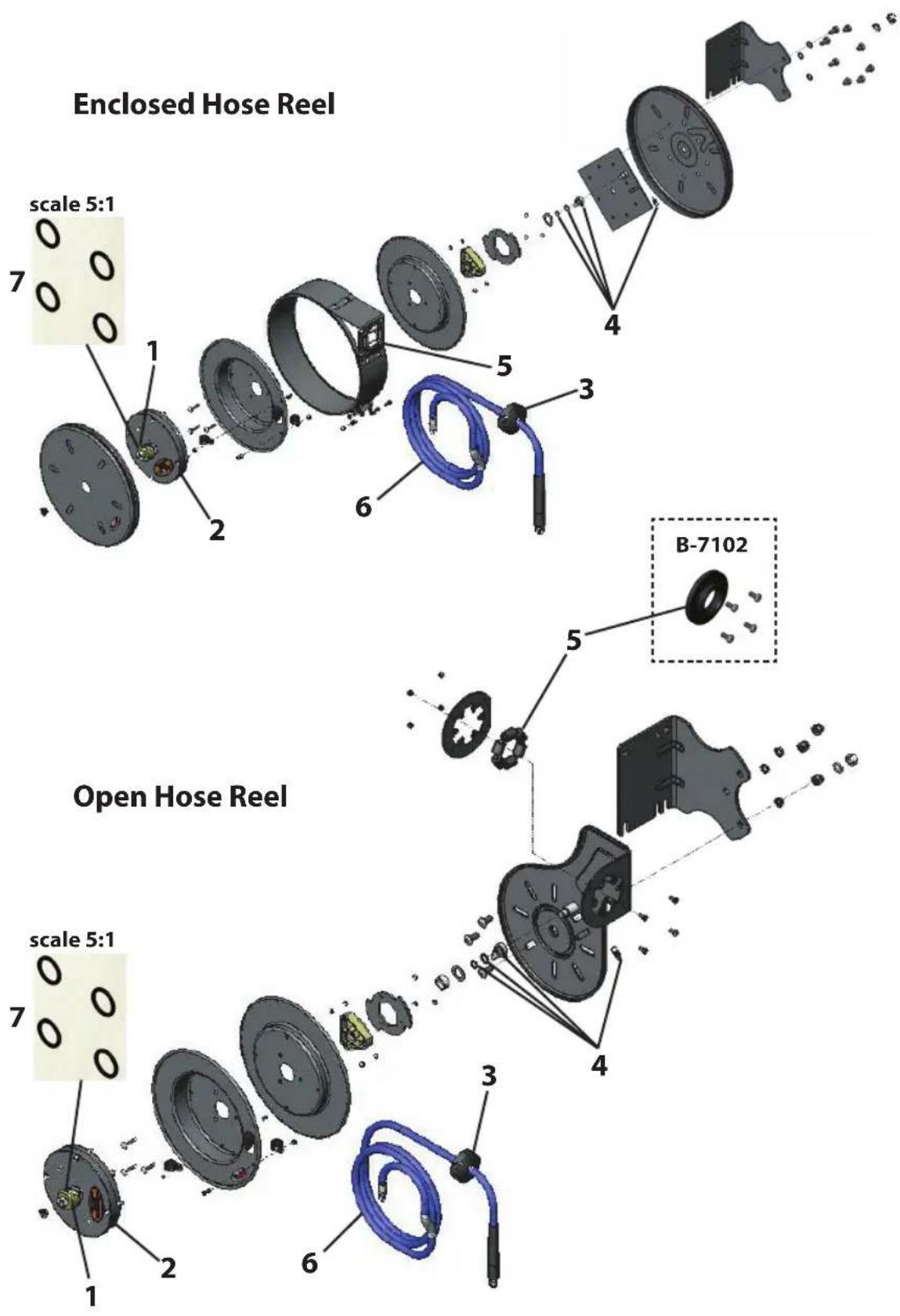

Exploded View

Part Number Guide

SWIVEL KITS - 1

PART NUMBER HOSE I.D. HOSE LENGTH MAX. PRESSURE

014946-45 3/8" 15^ / 30^ / 35^ / 50^ 300 psi

019561-45 3/8" 50' 300 psi

017355-45 3/8" 12' 300 psi

014947-45 1/2" 35^ / 50^ 300 psi

SPRING ASSEMBLIES - 2

PART NUMBER HOSE I.D. HOSE LENGTH MAX. PRESSURE

017362-45 3/8" 12' 300 psi

014932-45 3/8" 15^ / 30^ / 35^ 300 psi

014934-45 3 / 8^ ;1 / 2^ 35^(1 / 2^ Only)/50' 300 psi

014933-45 (S/S) 3/8'' 15'/30'/35' 300 psi

014935-45 (S/S) 3 / 8^ . 1 / 2^ 35^(1 / 2^ Only)/50' 300 psi

HOSE STOP KITS-3

PART NUMBER HOSE I.D. HOSE LENGTH MAX. PRESSURE

G016590-45 3/8" 12' 300 psi

014949-45 3/8" 15^ / 30^ / 35^ / 50^ 300 psi

019499-45 1 / 2^ 35^ / 50^ 300 psi

RATCHET KITS - 4

PART NUMBER HOSE I.D. HOSE LENGTH MAX. PRESSURE

017359-45 3/8" 12' 300 psi

014940-45 3 / 8^ ;1 / 2^ 15^ / 30^ / 35^ / 50^ 300 psi

ROLLER/HOSEGUIDE KITS-5

PART NUMBER HOSE I.D. HOSE LENGTH MAX. PRESSURE

017352-45 3/8" 12' 300 psi

014936-45 (ES) 3 / 8^ 30' 300 psi

014938-45 3 / 8^ ;1 / 2^ 15^ / 35^ / 50^ 300 psi

014937-45 (EL) 3 / 8^ ;1 / 2^ 50' 300 psi

Allgemeine Anleitungen

Wichtige Sicherheitshinweise

GEFAHR: Unmittelbare Gefahren, die zu schweren Verletzungen oder zum Tode führen.

WARNING: Gefahren oder unsichere Praktiken, die zu schweren Verletzungen oder zum Tode führen können.

ACHTUNG: Gefahren oder unsichere Praktiken, die zu leichten Verletzungen oder Produkt- und Sachschäden führen können.

WARNING: These Anweisungen müssen gelesen, verstanden und beachtet werden. Die Nichtbeachtung dessen kann zu Gefahren oder unsicheren Praktiken führen, die schwere Verletzungen oder den Tod zur Folge haben können.

ACHTUNG: Keine Chemikalien im Schlauch und/oder der Trommel verwenden. Chemikalien können vorzeitigen Ausfall des Schlauchs und/oder der Dichtungen verursachen.

ACHTUNG: Die Betreiber mussen in der sicheren, sachgemäßen Nutzung und Wartung dieser Produkte unterwiesen werden. Dieses Handbuch ist für zukünftige Referenzzwecke aufzubewahren. Gefahren oder unsichere Praktiken können zu leichten Verletzungen oder Produkt- und Sachschäden führen.

WERKZEUG: (a) Schraubenschlussel: 10 mm, 13 mm, 16 mm & 19 mm; (b) Steckschlussel: 8 mm und 10 mm; (c) Spitzange (d) Kreuzschlitz-Schraubendreher Nr. 2 und (e) Aufensicherungsringzange. Bei Modellen des Typs B-7102 ist ein Gabelschlussel enthalten.

Installation

MONTAGE

Haspeln inklusive Schlauch werden mit passender voreingestellter Spannung und einbaufertig gefeliefert. (Abb. 1) Die feste Basis der Trommel erhögt die Montage in verschiedene Positionen, beispisseweise die Befestigung an der Wand, mit der Basis nach unten oder nach oben zeigend. Soll der Führungsarm bewegt werden, müssen die drei Muttern (17 mm Edelstahl oder 19 mm lackiert) an der Seite der Haspel entfern't werden. Für die Haspel in geschlossener Ausführung, die Basis abnehmer und an der Strukturbefestigen und anschließend die Trommel an der Basis befestigen.

MONTAGE B-7102

Beim Modell B-7102 ist der Montagefl ansch Teil des Tragrahmens. Diese Schlauchtrommel kann an der Wand befestigt (Auslieferungszustand) oder mit der Basis nach oben zeigend positioniert werden. Um von einer Position in die andere zu wechseln:

• Die Einheit vorübergehend an einer Arbeitsfläche festklemmen. Die vorhandene Spannung in der Haspel lose; siehe „Anpassen der Spannung".
• Den mitgelieferten Gabelschlüssel zwischen Schlauchrollen und Tragrahmen auf den Schaft schieren, um zu verhindern, dass sich dieser im nachsten Schritt dreht.
  Die Wellenmutter (22 mm Sechskant) loses, nicht jedoch abnehmer, bis der Schaft sich frei in der Offnung des Tragrahmens drehen kann.
• Die Schrauben (2) zur Befestigung der Schlauchführungshalterung entfernen, die Halterung an der gewünschten Stelle anbringen und die Schrauben erneut befestigen.
  Die Trommelrolle und den Schaft relativ zum Tragrahmen bewegen, bis sich die Schlaucharmatur an der entstandenen Metallohranordnung parallel zur Buchsen-Mittellinie der Schlauchführung befindet.
• Die Schaftmutter erneut anziehen. Die Trommel erneut unter Spannung setzen (siehe „Anpassen der Spannung").

Allgemeine Anleitungen

Installation

Allgemeine Montageanforderungen

• (Abb. 2) Hauptwelle muss horizontal sein.
• (Abb. 3a) Der Schwenkeinsatz muss mit einem fl exiblen Schlauch verbunden werden. Ein starres Rohr konnte vorzeitigen Verschleiß verursachen und die Leistung beeinträchtigen.
• (Abb. 3b) Die Mittellinie der Schlauchrolten muss am Schlauchabzug ausgerichtet sein. Zur Ausrichtung des Führungsarms die Schrauben, die diesen an der Basis halten, entfernen und den Führungsarm zur gewünschten Anordnung der Montage-löcher drehen.
• Die Wand- oder Deckenmontage muss von qualifi ziertem Fachpersonal beurteilt werden. Die Montage über die (4) 1/2 "Ø-Bohrungen an der Basis kann je nach Oberfl achenmaterial variieren. Eine mögliche Befestigungsmethode bei Beton-, Ziegel- und Zementblöcken ist die Montage mit Druckknopfverschluss vom Typ Hülsenanker (Abb. 4) anstelle der teilweise schwierig zu montierenden langen Schraubenbolzen.

Abb.1

Abb. 2

Abb. 3a

Abb. 3b

Abb. 4

Allgemeine Anleitungen

SEKUNDÄRE HALTEVORRICHUNG

WARNING: Für alle über Kopf montierten Objekte ist zum Schutz des Personen im Falle eines Versagens der Befestigungsteile oder -struktur eine sekundäre Haltekette anzubringen.

• (Abb. 5) Das Halteseil/die Haltekette an einem der Schlitze im Führungsarm befestigen. Das andere Ende des Halteseils ist an einem anderen Träger als dem Hauptträger, der die Schlauchtrommel hält, zu befestigen.
  Die Sicherheitskette/das Sicherheitsseil sollte der Trommel im Falle des Versagens der Primärhalterung maximal einen Fall von 15 bis 30cm Tiefe erfolgenden.

Abb. 5

Justierung

RATSCHENSPERRE

ACHTUNG: Um Schäden an der Trommel oder Personenschäden zu vermeiden, beim Aufwickeln stets den Schlauch festhalten. Gefahren oder unsichere Praktiken, die zu leichten Verletzungen oder Produkt- und Sachschäden führen können.

Die Ratsche klickt" vier Mal bei jeder halben Haspelumdrehung. Hinweis: Für das Modell B-7102 klickt die Ratsche founc Mal bei jeder vollen Umdrehung.

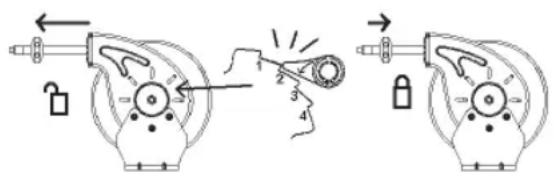

- (Abb. 6) Um die Haspel zu verriegeln, den Schlauch langsam Herausziehen und nach den Klicks 1-4 zulassen, dass er erneut eingezogen wird.

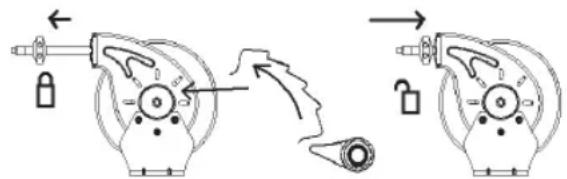

- (Abb. 7) Zur Entriegelung den Schlauch langsam Herausziehen bis keine „Klicks" mehr zu horen sind,

Abb. 6

Abb. 7

anschließlich zulassen, dass sich der Schlauch erneut aufrollt, bis der Schlauch an der Führung anliegt.
- Hinweise zur Deaktivierung der Ratsche sind im Bereich Wartung unter „Ersetzen/ Entnahmen der Ratschensperre" zu finden.

Allgemeine Anleitungen

ANPASSEN DER SPANNUNG

ACHTUNG: Belassen Sie stets mindestens 1-2 Umdrehungen zwischen vollständig ausgezogen und dicht gewickelter Feder. Kann der Schlauch nicht vollständig ausgezogen werden, reduzieren Sie die Spannung so lange, bis dies möglich ist. Ein Unterlassen des Testens der Federumdrehungen kann Schäden an der Haspel verursachen. Gefahren oder unsichere Praktiken können zu leichten Verletzungen oder Produkt- und Sachschäden führen.

• Haspeln, die mit Schlauch gefelwert werden, werden im Werk vorgespannt. Haspeln, die ohne Schlauch gefelwert werden, werden nach der Anbringung des Schlauchs, jedoch vor dem endgültigen Anschlieben von Schlauch und Zulauf vorgespannt.

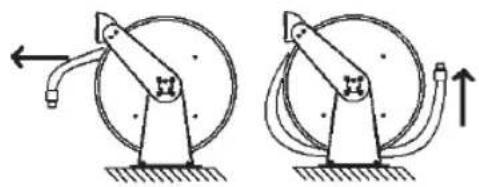

• (Abb. 8) Um die Schlauchtrommel vorzuspannen, den Schlauch so welt herausziehen, dass eine vollständige Wicklung des Schlauchs darüber um die Trommeleinheit möglich ist. Das Drehen der Trommel durch Verriegelung der Ratsche (Abb. 6) verhindern und den Schlauch erneut um die Trommel wickeln. Wiederholen, bis die gewünschte Spannung erzielt wurde. Nach dem die Spannung eingestellt wurde, den Schlauch hersausziehen. Ist kein vollständiges Ausziehen des Schlauchs möglich, die Wicklungen der Vorspannung nach Bedarf durch Umkehrung der Schritte halten.

Abb.8

Wartung

ACHTUNG: Vor der Wartung jegliche Spannung Herausnahmen. Gefahren oder unsichere Praktiken konnten zu leichten Verletzungen, Produkt- oder Sachschäden führen.

ACHTUNG: Keine Chemikalien im Schlauch und/oder der Trommel verwenden. Chemikalien können vorzeitigen Ausfall des Schlauchs und/oder der Dichtungen verursachen.

WARNING: Vor der Durchführung von Wartungsarbeiten stets die Druck-luft- oder Flüssigkeitszufuhr trennen und abschalten und jegliche Federspannung herausnahmen. Gefahren oder unsichere Praktiken können zu schweren Verletzungen oder zum Tode führen.

SCHLAUCHTROMMELN IN GESCHLOSSENER AUSFUHRUNG

• Bei Schlauchtrommeln in geschlossener Ausführung sind vor der Durchführung von Wartungsarbeiten zusätzliche Schritte zur Abnahme der Außen- und Mittelabdeckungen (Abb. 9.1) erforderlich. Die Abdeckung wird durch Lösen der (2) 10mm Muttern entfernt. Die Kante der mittleren Abdeckung erneut, wie dargestellt (Abb. 9.2) befestigen.

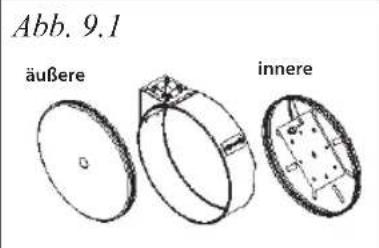

EINLEGEN UND ERSETZEN DES SCHLAUCHS

• Jegliche Spannung in der Haspel lösen (siehe Anpassen der Spannung). Den Schlauchstopper entfernen, den Schlauch von der Trommel wickeln, die Zugentlastung (8 mm Mutter) entfernen und den Schlauch von seiner Anschlussstelle abschrauben (je nach Modell T-Stück des I Den neuen Schlauch durch die Rollenführung und den Sc ausgenommen). Den Schlauch erneut anschlieben (bei Sc Gewindedichtmittel oder Tefl onband verwenden; der Me erfordert kein Gewindedichtmittel). Die Zugentlastungskl Trommeleinheit wickeln und erneut vorspannen..

Allgemeine Anleitungen

ERSETZEN/ENTNEHMEN DER RATSCHENSPE

Ersetzen oder entnehmen der Ratsche:

• Luft-/Flüssigkeitszufuhr zur Trommel abschalten oder unterbrechen.
• Jegliche Spannung herausnahmen, siehe "Anpassen der Spannung".
• (Abb. 10.1) Spule aus dem Ständernehmen (24 mm oder 22 mm Mutter).
• (Abb. 10.2) Ratschensperre und Feder ersetzen oder entnahmen (kleine Außensicherungsringzange oder für B-7102, 10mm Sechskant-Befestigungsmattern).
• Spule ersetzen und Schaftmutter (24 mm oder 22 mm) anziehen.
• Erneut vorspannen, siehe „Anpassen der Spannung" Ratschenplatte wird mit 10 mm Muttern geschichert. Die Ratschenplatte des B-7102 ist nicht austauschbar.

Abb. 10.1

Abb. 10.2

AUSTAUSCH DES HAUPTFEDERPAKETES

WARNING: Die Feder niemals aus ihrem versiegelten Behälternehmen. Ersatzfedern befinden sich aus Sicherheitsgründen in einer versiegelten Einheit. Es ist nicht erforderlich, diese zu entnahmen. Die Entnahme einer Feder aus ihrem Behälter kann zu schwerwiegenden Verletzungen oder zum Tode führen.

HINWEIS: Wirde eine Feder ersetzt, die nicht defekt ist, ist sicherzustellen, dass jegliche Spannung herausgenommen wurde, bevor mit weiteren Schritten fortgefahren wird.

Weist die Rolle keine Rückzugsspannung auf, muss vermutlich die Hauptfeder ersetzt werden.

Ersetzen der Hauptfeder (fur alle Modelle außer B-7102):

• Luft-/Flüssigkeitszufuhr zur Trommel abschalten oder unterbrechen.
• Versorgungsschlauch von Schwenkbrause offen.
• Schwenkbrause durch Lösen des Sechskantabschlusses abnehmer (Rundkorper beträgt 24 mm, quadratischer Körper 27 mm).
• Den Haltering (mithilfe der Außenlicherungsringzange) und die Distanzscheiben vom Hauptschäft entfernen.
• Das Federträger-Paket mit der Spule von der Trommelachseziehen (bei Plastikspulen ist die Achse Teil der Spuleneinheit).

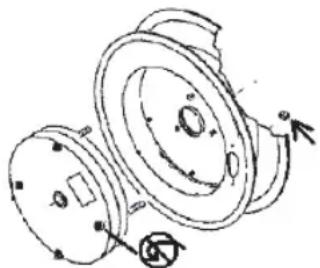

• (Abb. 11) Die Muttern (10mm) die die Federträger an der Spule halten, entfernen, dann die neue umschlossene Spule einsetzen.
• Für den erneuten Zusammenbau die Vorgehensweise umkehren (an den Schlauchverbindungen Tefl onband oder Dichtungsmittel verwenden) und die Rollen erneut vorspannen, siehe „Anpassen der Spannung".

Abb. 11

Allgemeine Anleitungen

AUSTAUSCH DES HAUPTFEDERPAKETES FÜR B-7102

Austausch der Hauptfeder beim Modell B-7102:

• Luft-/Flüssigkeitszufuhr zur Trommel abschalten oder trennen und verbleibenden Druck ablassen. Versorgungsschlauch vom Anschluss der Schwenkbrause losen.
• Jegliche Spannung Herausnahmen; siehe „Anpassen der Spannung". Schlauch von der Rolle wickeln und Schlauchschelle (8 mm Mutter) abnahmen.
• Den Metallrohrsatz vom Anschluss der Schwenkbrause (11/16 Überwurfmutter) offen.
• Den mitgelieferten Gabelschlüssel zwischen Schlauchrollen und Tragrahmen auf den Schaft schieren, um zu verhindern, dass sich dieser im nachsten Schritt dreht.
  Die Spule vom Befestigungsrahmen entfernen (22 mm Mutter).
  Die Einlasseinheit der Schwenkbrause durch Losen des Sechskantabschlusses (25 mm) abnehmer.
  Die (4) Kreuzschlitzschrauben entfernen und die außer Trommelhalfte abnehmer.
  (3) Muttern entfernen (10 mm).
• Entnehmen und anschließend das Hauptfederpaket ersetzen. (3) Mattern befestigten (10mm)
• Für den erneuten Zusammenbau die Vorgehensweise umkehren und die Haspel erneut vorspannen (siehe „Anpassen der Spannung").

ERSETZEN DER SCHWENKBRAUSE

HINWEIS: Die Schwenkbrause wird ausschließlich als komplettter Bausatz verkauft. Sind die O-Ringe undicht, muss die gesamte Schwenkbrause ersetzt werden.

Ersetzen der Schwenkbrause:

• Luft-/Flüssigkeitszufahr zur Trommel abschalten oder unterbrechen.
• Jegliche Spannung in der Trommel losen (siehe „Anpassen der Spannung").
• Versorgungsschlauch von Schwenkbrause offen.
• (Abb. 12) Schwenkbrause entfernen durch Lösen des Sechskantabschlusses. Spulenschlauch abnehmer oder bei Modellen der Ausführung B-7102 Metallrohsatz abnehmer.
• Die oben beschriebene Verfahrensweise umkehren und eine neue Schwenkbrause anbringen (die Anschlüsse mit Tefl onband oder Dichtmittel versehen; der Metallrohrsatz des Modells B-7102 erfordert kein Gewindedichtmittel).

Allgemeine Anleitungen

ERSETZENDERO-RINGE

ACHTUNG: Beim Ersetzen der O-Ringe mit großer Sorgfalt vorgehen und darauf aufachten, dass die bearbeiteten Dichtfl achen damit nicht beschädigt werden. Anderenfalls konnte sich dies negativ auf die Lebensdauer und Dichteigenschaften der O-Ringe auswirken. Gefahren oder un-sichere Praktiken konnten zu leichten Verletzungen, Produkt- oder Sachschäden führen. Abb. 13

Ersetzen eines O-Rings:

• Schwenkbrause von der Trommel erhmen gemäß der unter „Ersetzen der Schwenkbrause" angegebenen Vorgehensweise.
• Haltering entfernen und langsam die äußere Schwenkbrause vom inneren Schaft lose.
  Die alten O-Ringe und Stützringe entfern.
• (Abb. 13) Unter Verwendung von Schmiermittel neue O-Ringe und Stützringe einlagen.
  Die oben beschriebene Verfahrensweise umkehren und eine neue Schwenkbrause anbringen (die Schlauchanschlüsse mit Tefl onband oder Gewindedichtmittel versehen; der Metallohrsatz des Modells B-7102 erfordert kein Gewindedichtmittel).

Vorbeugende Wartung

SCHLAUCH

• Im Bereich Schlauchstopper und Anschlussstücke auf Verschleib prufen. Ist die Schlauchverschraubung oder der Schlauch beschädigt, den Schlauch kürzen und eine neue Schlauchverschraubung und Schelle anbringen.
  Die gesamte Schlauchlänge auf Verschleib prufen. Ersetzen, falls erforderlich.

SCHWENKBRAUSE
- Auf Leckagen prufen durch Aufsprufen von Seifenwasser mit einer herkommlichen Spruhfl asche. Falls sich Blasen bilden, die Schwenkbrause ersetzen.

ROLLEN/SCHLAUCHFUHRUNG

• Die Rollen auf Verschleib prufen. Sollten die Rollen auf einer Seite mehr Verschleib aufweisen als auf der anderen, dann muss die Führungsposition möglicherweise nachgestellt werden.

MONTAGE

• Den festen Sitz der Befestigungsschrauben und den Zustand des Sicherheitsseils/ der Sicherheitskette sowie die Befestigungspunkte überprüfen.
