| Caractéristiques techniques | Débit maximal : 4 500 l/h |
|---|---|
| Pression maximale | Max 4,5 bar |
| Hauteur d'aspiration | Jusqu'à 7 m |
| Alimentation | 230 V / 50 Hz |
| Puissance | 1 000 W |
| Utilisation | Idéale pour l'arrosage de jardins et le transfert d'eau |
| Maintenance | Vérifier régulièrement le filtre d'aspiration et le nettoyer si nécessaire |
| Sécurité | Équipée d'un dispositif de protection contre la marche à sec |
| Informations générales | Compacte et légère, facile à transporter |
FOIRE AUX QUESTIONS - BP 4.500 Garden Kärcher
Questions des utilisateurs sur BP 4.500 Garden Kärcher
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe à eau au format PDF gratuitement ! Retrouvez votre notice BP 4.500 Garden - Kärcher et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BP 4.500 Garden de la marque Kärcher.
MODE D'EMPLOI BP 4.500 Garden Kärcher
Remarques générales.... 13
Utilisation conforme.... 13
Niveaux de danger 13
Protection de l'environnement .... 13
Accessoires et pièces de rechange.... 14
Etendue de livraison.... 14
Garantie.... 14
Description de l'appareil 14
Mise en service 14
Fonctionnement.... 14
Entretien et maintenance 15
Transport 15
Stockage 15
** Accessoires spéciaux .... 15
Dépannage en cas de pannes 15
Caractéristiques techniques 16
Courbes caractéristiques.... 17
Déclaration de conformité UE 17
Remarques générales
Veuillez lire le présent le manuel d'instructions original et les consignes de sécurité jointes avant la première utilisation de l'appareil. Suivez ces instructions.
Conservez les deux manuels pour une utilisation ultérieure ou pour le propriétaire suivant.
Utilisation conforme
Lors du raccordement de ce produit au réseau d'eau potable, respecter les exigences de la norme EN 1717 et s'adresser à un spécialiste sanitaire pour toute question.
Cet appareil a été développé pour un usage privé et n'est pas conçu pour les exigences d'une utilisation professionnelle.
L'appareil est principalement destiné à une utilisation dans le jardin et offre une pression constante pour l'arrosage du jardin.
En cas de raccordement de tourniquets, il est possible d'arroser au maximum les surfaces suivantes :
• BP 4.500 Garden : 400 m ^2
• BP 5.000 Garden : 550 m ^2
• BP 6.000 Garden : 900 m²
• BP 7.000 Garden : 1000 m ^2
⚠ PRÉCAUTION
Risque de blessures !
Risque de blessure par des substances toxiques.
Ne pas boire l'eau acheminée par la pompe !
Fluides transportés autorisés
Fluides transportés autorisés :
- Eau industrielle
- Eau de puits
- Eau de source
- Eau de pluie
• Eau de piscines en dosage conforme des additifs
La température du fluide transporté ne doit pas dépasser 35 °C.
Utilisation non-conforme
Remarque
Le fabricant décline toute responsabilité pour des dommages éventuels provoqués par une utilisation non-conforme ou une mauvaise commande.
Niveaux de danger
⚠️DANGER
- Indique un danger immédiat qui peut entraîner de graves blessures corporelles ou la mort.
⚠️ AVERTISSEMENT
- Indique une situation potentiellement dangereuse qui peut entraîner de graves blessures corporelles ou la mort.
⚠ PRÉCAUTION
- Indique une situation potentiellement dangereuse qui peut entraîner des blessures légères.
ATTENTION
- Indique une situation potentiellement dangereuse qui peut entraîner des dommages matériels.
Protection de l'environnement
Les matériaux d'emballage sont recyclables.
Veuillez éliminer les emballages dans le respect de l'environnement.
Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles,
batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués
par ce symbole ne doivent pas être jetés dans les ordures ménagères.
Remarques concernant les matières composantes (REACH)
Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.de/REACH
Accessoires et pièces de rechange
Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil.
Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.
Etendue de livraison
L'étendue de livraison de l'appareil est illustrée sur l'emballage. Lors du déballage, vérifiez que le contenu de la livraison est complet. Si un accessoire manque ou en cas de dommage dû au transport, veuillez informer votre distributeur.
Garantie
Les conditions de garantie publiées par notre société commerciale compétente s'appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d'achat.
(Voir l'adresse au dos)
Description de l'appareil
Le présent manuel d'utilisation décrit l'équipement complet. L'étendue de livraison varie selon les modèles (voir l'emballage).
Pour les figures, voir la page des graphiques Illustration A
① Capuchon de fermeture adaptateur de raccordement à 2 voies
② Adaptateur de raccordement à 2 voies pour pompes G 1 (non compris dans le BP 4.500 Garden)
③ Adaptateur de raccordement pour pompes G 1 (deux unités pour BP 4.500 Garden)
④ Bouchon de fermeture
⑤Raccordement 1 (33,3 mm) conduite d'aspiration (entrée)
⑥ Tubulure de remplissage avec capuchon de fermeture
⑦Raccordement G 1 (33,3 mm) conduite de pression (sortie)
⑧Interrupteur MARCHE/ARRÊT
⑨ Valve de purge d'eau
10**raccord de robinet G 1
⑪**Raccord avec Aqua Stop
⑫**Raccord
⑬**Pulvérisateur
⑭*Kit de tuyau d'aspiration comprenant un tuyau spirale de 3,5 m prêt à être raccordé et résistant au vide, avec filtre d'aspiration et clapet anti-retour
15 **Tuyau de jardin 1/2" 20 m
⑯ Câble d'alimentation avec fiche
* Accessoires inclus uniquement dans le Set et le Set Plus.
** Accessoires inclus uniquement dans le Set Plus.
Mise en service
Nous vous conseillons d'utiliser exclusivement les tuyaux d'aspiration, composants de filtres et raccords de flexible Kärcher d'origine. L'utilisation de sous-ensembles d'autres fabricants peut entraîner des dysfonctionnements lors de l'aspiration des fluides transportés, en particulier l'utilisation de systèmes d'assemblage à baïonnette.
Avant la mise en service
Préparations
• Retirer le bouchon.
- Visser l'adaptateur de raccordement dans le raccord d'aspiration de la pompe (entrée). Serrer à la main.
- Raccorder le tuyau d'aspiration résistant au vide Illustration B
Remarque
En cas d'eau contaminée, nous recommandons d'installer un préfiltre (voir ** Accessoires spéciaux) entre le clapet anti-retour et le tuyau d'aspiration.
Illustration C
Remarque
Pour réduire le temps de réamorçage, utiliser un tuyau d'aspiration avec clapet anti-retour. Celui-ci empêche le tuyau d'aspiration de se vider après utilisation (voir ** Accessoires spéciaux).
- Visser l'adaptateur de raccordement dans le raccord de pression de la pompe (sortie). Serrer à la main. Illustration D
- Dévisser le bouchon de la tubulure de remplissage. Illustration E
- Remplir la pompe d'eau jusqu'à ce qu'elle déborde. Illustration F
Fonctionnement
- Brancher la fiche secteur dans une prise de courant.
- Démarrer l'appareil avec l'interrupteur MARCHE/ARRET.
- Pour réduire le temps d'aspiration, soulever le tuyau de refoulement d'environ 1 m. Illustration I
- Attendre que la pompe aspire et transporte régulièrement.
⚠ PRÉCAUTION
Danger de marche à sec
La marche à sec endommage la pompe. Ne pas laisser la pompe marcher à sec !
- Ne pas laisser pas la pompe sans surveillance pendant son fonctionnement.
ATTENTION
Risque de blessures. Le système est sous pression !
Risque de blessures.
(Pression, voir chapitre Caractéristiques techniques)
Fin du fonctionnement
- Couper l'appareil avec l'interrupteur MARCHE/ARRET.
- Débrancher la fiche secteur de la prise de courant.
Entretien et maintenance
⚠️DANGER
Risque d'électrocution.
Avant d'effectuer tout type de travaux sur l'appareil, le désactiver et débrancher le câble secteur. L'appareil ne nécessite pas d'entretien.
Rinçage
Remarque
En cas de pompage d'eau contenant des additifs, rincer la pompe à l'eau claire après chaque utilisation.
Transport
⚠ PRÉCAUTION
Risque de blessures
Risque de blessure dû à un basculement de l'appareil. Lors du transport, tenir compte du poids de l'appareil (voir chapitre Caractéristiques techniques) et le sécuriser en conséquence lors du transport dans des véhicules.
Transport à la main
1 Enrouler le câble.
2 Soulever et porter l'appareil par la poignée de transport.
Transport en véhicule
1 Empêcher l'appareil de glisser et de se renverser.
⚠ PRÉCAUTION
Risque de blessures
Risque de blessure dû à un basculement de l'appareil. Lors du transport, tenir compte du poids de l'appareil (voir Caractéristiques techniques) et le sécuriser en conséquence lors du transport dans des véhicules.
Stockage
⚠ PRÉCAUTION
Non-observation du poids
Risque de blessure et d'endommagement Tenir compte du poids de l'appareil pour lestockage. 1. Conserver l'appareil dans un endroit protégé du gel.
Rangement de l'appareil
- Mettre l'appareil hors pression en ouvrant la prise d'eau raccordée côté pression (p. ex. ouvrir le pulvérisateur de jardin).
- Vider les tuyaux.
- Retirer la conduite d'aspiration et la conduite de refoulement.
- Vider la pompe par la valve de purge d'eau. Illustration H
- Conserver l'appareil dans un endroit protégé du gel.
\*\* Accessoires spéciaux
Vous trouverez les accessoires spéciaux possibles à la dernière page de ce manuel d'utilisation.
Dépannage en cas de pannes
Les pannes ont souvent des causes simples qui peuvent être éliminées soi-même à l'aide de l'aperçu suivant. En cas de doute, ou en absence de mention des pannes, veuillez vous adresser au service client autorisé.
| Erreur Cause Solution | ||
| La pompe fonctionne mais ne transporte pas | Présence d'air dans la pompe. 1. Vérifier la mise en service correcte (voir les chapitres Préparations et Fonctionnement). | |
| Des particules de salissures bloquent la zone d'aspiration. | 1. Retirer la fiche secteur de la prise de courant.2. Nettoyer la zone d'aspiration. | |
| Le flexible d'aspiration ou l'adaptateur de raccordement n'est pas vissé correctement. | 1. Vérifier que les joints sont posés correctement.2. Serrer le flexible d'aspiration et l'adaptateur de raccordement à la main. | |
| Le préfiltre est bouché. 1. Nettoyer le préfiltre. | ||
| La pompe ne démarre pas ou s'arrête soudainement pendant l'exploitation | L'alimentation électrique est interrom-pue. | 1. Contrôler les fusibles et les raccords électriques. |
| Erreur Cause Solution | ||
| La puissance du débit diminue ou est trop faible | La zone d'aspiration est bouchée. 1. Retirer la fiche secteur de la prise de courant.2. Nettoyer la zone d'aspiration. | |
| Le débit de la pompe dépend de la hauteur de refoulement et de du périphérique raccordé. | 1. Respecter la hauteur de refoulement max. (voir Caractéristiques techniques), si nécessaire choisir un autre diamètre du flexible ou une autre longueur de flexible. | |
| La section transversale côté refoulement est rétrécie, par exemple en raison d'une valve/d'un robinet à boisseau sphérique qui n'est pas complètement ouvert. | 1. Ouvrir complètement la valve/le robinet à bille. | |
| Le tuyau est plié du côté de la refoulement. | 1. Éliminer le point d'inflexion dans le flexible. | |
| Le préfiltre est bouché. 1. Nettoyer le préfiltre. | ||
Caractéristiques techniques
| BP 4.500 Garden | BP 5.000 Garden | BP 6.000 Garden | BP 7.000 Garden | ||
| BP 4.500 Garden Set Plus | BP 5.000 Garden Set Plus | BP 6.000 Garden Set Plus | |||
| Tension du secteur V 230-240 230-240 230-240 230-240 | |||||
| Fréquence du secteur Hz 50 50 50 50 | |||||
| Puissance nominale | W | 550 | 650 | 1000 | 1100 |
| Débit maximal | l/h | 4500 | 5000 | 6000 | 7000 |
| Hauteur d'aspiration (max.) | m | 8 | 8 | 8 | 8 |
| Teneur en matières solides de l'eau kg/m | ^3 | >2,5 | >2,5 | >2,5 | >2,5 |
| Pression (max.) | MPa (bar) | 0,36 (3,6) | 0,40 (4,0) | 0,45 (4,5) | 0,5 (5,0) |
| Hauteur de refoulement (max.) | m | 35 40 45 50 | |||
| Température de refoulement (max.) | °C | 35,0 | 35,0 | 35,0 | 35,0 |
| Taille des particules (max.) des fluides trans- portés autorisés | 1 | 1 | 1 | 1 | |
| Type de pompe | Jet | Jet | Jet | Jet | |
| Niveau de pression acoustique L_pA | dB(A) | 56 | 58 | 69 | 68 |
| Niveau de puissance acoustique L_WA garanti | dB(A) | 71 73 84 | 83 | ||
| Dimensions et poids | |||||
| Poids (sans accessoires) | kg | 6,4 | 7,0 | 9,7 | 10,0 |
Remarque
Motif d'exemption conformément au règlement (UE)
2019/1781, annexe I, section 2, point 12): j)
Sous réserve de modifications techniques !
Courbes caractéristiques
line
| l/h | BP 7.000 Garden | BP 6.000 Garden | BP 5.000 Garden | BP 4.500 Garden | | ------ | --------------- | --------------- | --------------- | --------------- | | 0 | 50 | 45 | 35 | 30 | | 1000 | 45 | 40 | 30 | 25 | | 2000 | 40 | 35 | 25 | 20 | | 3000 | 35 | 30 | 20 | 15 | | 4000 | 30 | 25 | 15 | 10 | | 5000 | 25 | 20 | 10 | 5 | | 6000 | 20 | 15 | 5 | 2 | | 7000 | 15 | 10 | 2 | 1 |


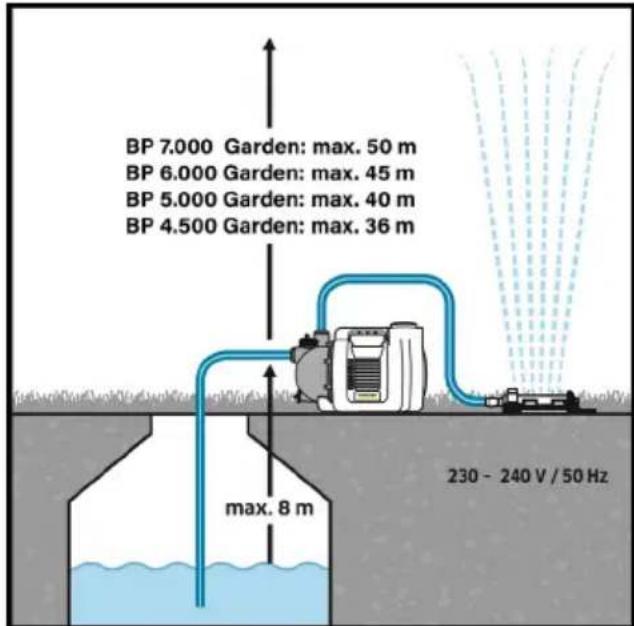

BP 7.000 Garden: max. 50 m BP 6.000 Garden: max. 45 m BP 5.000 Garden: max. 40 m BP 4.500 Garden: max. 36 m max. 8 m 230 - 240 V / 50 HzDéclaration de conformité UE
Nous déclarons par la présente que la machine désignée ci-après ainsi que la version que nous avons mise en circulation, est conforme, de par sa conception et son type, aux exigences fondamentales de sécurité et de santé en vigueur des normes UE. Toute modification de la machine sans notre accord annule cette déclaration.
Produit : Pompe
Type : 1.645-xxx
Normes UE en vigueur
Normes harmonisées appliquées
EN 60335-1
EN 60335-2-41
EN 62233: 2008
EN 55014-1: 2017 + A11: 2020
EN 55014-2: 1997+A1: 2001+A2: 2008
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN IEC 63000: 2018
Méthode d'évaluation de conformité appliquée
2000/14/CE: Annexe V
Niveau de puissance acoustique dB(A)
BP 4.500 Garden
Mesuré : 68
Garanti : 71
BP 5.000 Garden
Mesuré : 70
Garanti : 73
BP 6.000 Garden
Mesuré : 81
Garanti : 84
BP 7.000 Garden
Mesuré : 81
Garanti : 83
Les signataires agissent sous ordre et avec le pouvoir de la direction.
Responsable de la documentation :
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
Télécopie : +49 7195 14-2212
Winnenden, le 01/06/2021
