Type de produit	Plaque de cuisson mixte gaz et électrique
Marque	CANDY
Modèle	CDB 30
Dimensions (L x P x H) approximatives	580 x 510 x 60 mm
Poids net approximatif	10 kg
Alimentation	Gaz (G20/G30/G31) et électrique 230 V ~ 50/60 Hz
Nombre de brûleurs à gaz	4 (auxiliaire, rapide, triple couronne, etc.)
Nombre de plaques électriques	2 (en fonte ou vitrocéramique selon version)
Fonctions principales	Brûleurs à gaz avec allumage électrique, plaques électriques, grill, barbecue, friteuse (selon version)
Puissance gaz totale	Variable selon modèle (jusqu'à 8 kW)
Puissance électrique totale	Variable selon modèle (jusqu'à 2000 W)
Sécurité	Valve de sûreté sur brûleurs gaz, signalisation chaleur résiduelle, mise à la terre obligatoire
Entretien et nettoyage	Nettoyage avec éponge et eau savonnée, racloir pour vitrocéramique, éviter produits abrasifs
Pièces détachées	Injecteurs de rechange, grilles, racloir (en option)
Réparabilité	Service après-vente agréé, remplacement des injecteurs possible
Informations générales	Conforme aux directives CE 93/68, 2009/142, 2004/108

FOIRE AUX QUESTIONS - CDB 30 CANDY

Comment allumer un brûleur à gaz ?

Tournez le bouton sur la position maximum, appuyez et maintenez enfoncé pendant environ 4-5 secondes. L'allumeur électrique intégré produit des étincelles. Une fois allumé, réglez la flamme entre maximum et minimum.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que l'arrivée de gaz est ouverte. Si le brûleur ne s'allume pas après 15 secondes, attendez une minute avant de réessayer. Si le problème persiste, éteignez l'appareil et contactez le service après-vente.

Comment adapter la plaque à un autre type de gaz ?

Remplacez les injecteurs par ceux adaptés au nouveau gaz (consultez le tableau des injecteurs). Les injecteurs se trouvent sous le chapeau du brûleur. Après remplacement, réglez le débit minimum en tournant une vis à l'aide d'un tournevis.

Comment nettoyer la plaque vitrocéramique ?

Attendez qu'elle refroidisse, puis utilisez un racloir à verre (en option) pour enlever les résidus. Ensuite, nettoyez avec un chiffon humide et un produit spécifique. Évitez les produits abrasifs, la laine d'acier et les nettoyeurs à vapeur.

Que signifie le voyant chaleur résiduelle ?

Ce voyant s'allume lorsque la température d'une zone de cuisson dépasse 70 °C. Il indique que la zone est encore chaude après l'arrêt. Ne touchez pas la surface et surveillez les enfants. Le voyant s'éteint automatiquement quand la température redescend.

Quel type de casseroles utiliser ?

Utilisez des casseroles en inox adaptées au diamètre du brûleur ou de la plaque. Évitez les récipients en aluminium, en matériaux inflammables ou à fond endommagé. Pour les brûleurs, le diamètre minimum et maximum est précisé dans le manuel.

Comment installer la plaque correctement ?

L'installation doit être effectuée par un professionnel qualifié. La plaque doit être encastrée dans un meuble résistant à au moins 90 °C. Un joint d'étanchéité doit être positionné autour du trou. Les distances minimales aux parois sont indiquées sur les figures de la notice.

Que faire en cas de fissure de la vitrocéramique ?

Si vous constatez une fissure, débranchez immédiatement l'appareil du secteur et contactez le service après-vente. N'utilisez pas la plaque tant qu'elle n'est pas réparée.

Comment entretenir les brûleurs ?

Retirez régulièrement les chapeaux et les couronnes, lavez-les avec une éponge et de l'eau savonnée. Séchez soigneusement avant de remonter. Assurez-vous que l'électrode d'allumage et la sonde de sécurité sont propres et sans résidus.

Où trouver les pièces détachées ?

Les pièces détachées (injecteurs, grilles, racloir) sont disponibles auprès des centres d'assistance agréés CANDY. Consultez la notice pour le tableau des injecteurs et les références.

MODE D'EMPLOI CDB 30 CANDY

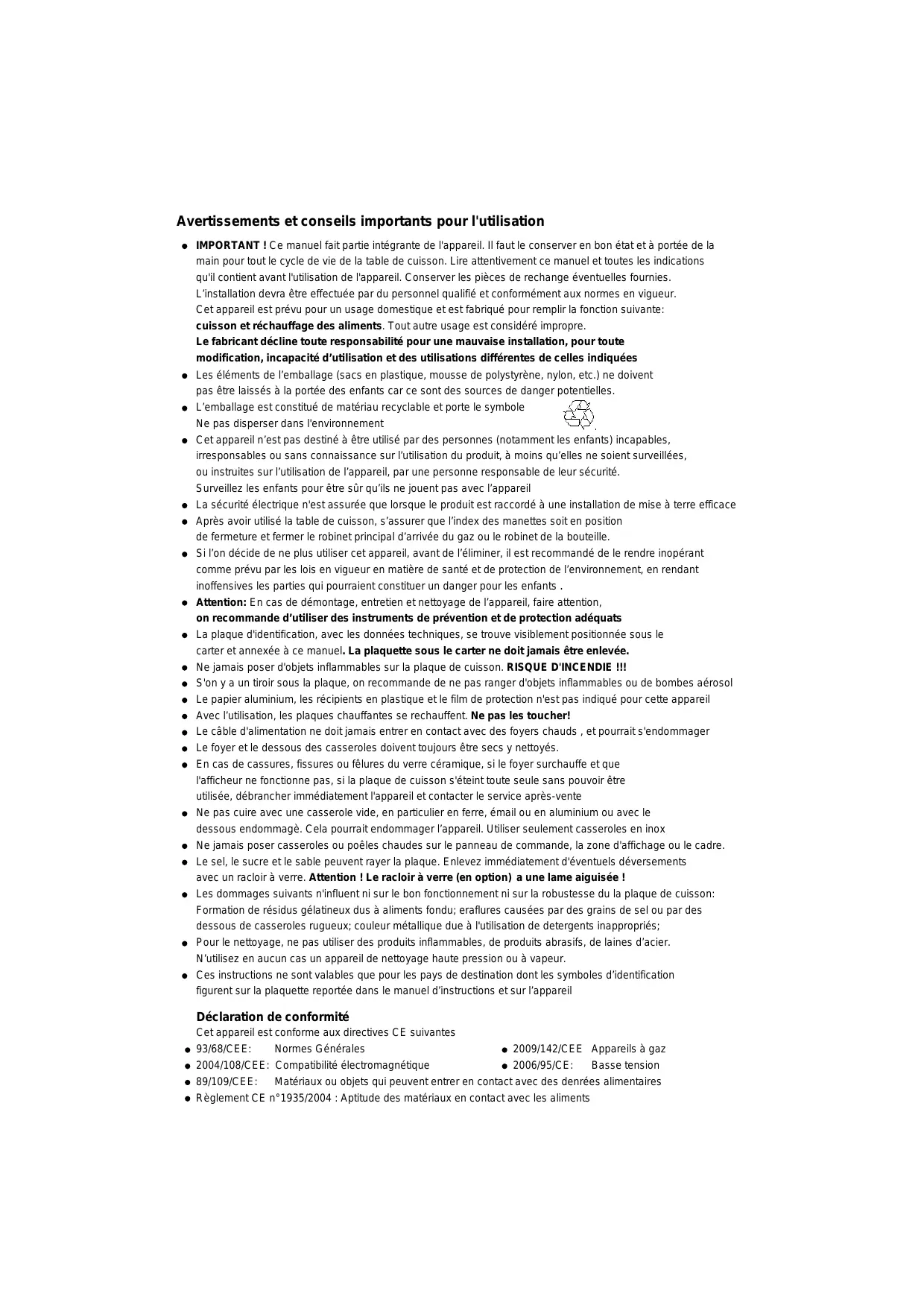

Avertissements et conseils importants pour l'utilisation

• IMPORTANT! Ce manuel fait partie intégrante de l'appareil. Il faut le conserver en bon état et à portée de la main pour tout le cycle de vie de la table de cuisson. Lire attentivement ce manuel et toutes les indications qu'il content avant l'utilisation de l'appareil. Conserver les pieces de rechange eventuelles fournies. L'installation devra être effectuee par du personnel qualifie et conformement aux normes en vigueur.
  Cet apparéil est prévu pour un usage domestique et est fabriqué pour replir la fonction suivante: ciisson et réchauffage des alimentés. Tout autre usage est considéré impropré.
  Le fabricant décline toute responsabilité pour une mauvaise installation, pour toute modification, incapacité d'utilisation et des utilisations différentes de celles indiquées
• Les éléments de l'emballage (sacs en plastique, mousse de polystyrene, nylon, etc.) ne doivent pas etre laissés à la portée des enfants car ce sont des sources de danger potentielles.
• L'emballage est constitué de matériel recyclable et porte le symbole Ne pas disperser dans l'environnement
• Cet apparéil n'est pas destiné à être utilisé par des personnes (notamment les enfants) incapables, irresponsables ou sans reconnaissance sur l'utilisation du produit, à moins qu'elles ne soient surveillées, ou instruites sur l'utilisation de l' apparéil, par une personne responsable de leur sécurité. Surveillance les enfants pour être sûr qu'ils ne jouent pas avec l' apparéil
• La sécurité electrique n'est assurée que lorsque le produit est raccordé à une installation de mise à terre efficace
• Àprous avoir utilisé la table de cuisson, s'assurer que l'index des manettes soit en position de fermetre et fermer le robinet principal d'accue du gaz ou le robinet de la bouteille.
• Si l'on decide de ne plus utiliser cet apparéil, avant de l'éliminer, il est recommendé de le rendre inopérant comme prévu par les lois en vigueur en matière de santé et de protection de l'environnement, en rendant inoffensives les parties qui pourrait constituer un danger pour les enfants.
• Attention: En cas de démontage, entretien et nettoyage de l'appareil, faire attention, on recommende d'utiliser des instruments de prévention et de protection adéquats
• La plaque d'identification, avec les données techniques, se trouvevisiblement positionnée sous le carter et annexeee a ce manuel. La plaquette sous le carter ne doit jamaisetre enleveee.
• Ne jamais poser d'objets inflammables sur la plaque de cuisson. RISQUE D'INCENDIE !!!
• S'on y a un tiroir sous la plaque, on recommande de ne pas ranger d'objets inflammables ou de bombes aerosol
• Le papier aluminium, les recipients en plastique et le film de protection n'est pas indiqué pour cette apparéil
• Avec l'utilisation, les plaques chauffantes se rechauffent. Ne pas les toucher!
  Le cable d'alimentation ne doit jamais entraer en contact avec des foyers chauds, et pourrait s'endommager
• Le foyer et le dessous des casseroles doivent toujours être secs y nettoyés.
• En cas de cassures, fissures ou fêtres du verre céramique, si le foyer surchauffe et que l'afficheur ne fonctionne pas, si la plaque de cuisson s'eteint toute seule sans pouvoir être utilisée, débrancher immidiatement l'appareil et contacter le service après-vente
• Ne pas cuire avec une casserole vide, en particulier en ferre, émail ou en aluminium ou avec le dessous endommagè. Cela pourrait endommager l'appareil. Utiliser seulement casseroles en inox
• Ne jamais poser casseroles ou poëles chaudes sur le panneau de commande, la zone d'affichage ou le cadre.
• Le sel, le sucre et le sable peuvent rayer la plaque. Enlevez immédiatement d'eventuels déversements avec un racloir à verre. Attention! Le racloir à verre (en option) a une lame aiguisée!
• Les dommages suivants n'influent ni sur le bon fonctionnement ni sur la robustesse du la plaque de cuisson: Formation de résidus gelatineux dus à alimentes fondu; eraflues causées par des grains de sel ou par des dessous de casseroles rugieux; couleur métallique due à l'utilisation de detergents inappropriés;
• Pour le nettoyage, ne pas utiliser des produits inflammables, de produits abrasifs, de laines d'acier. N'utilisez enaucun cas un appeareil de nettoyage haute pression ou a vapeur.
• Ces instructions ne sont valables que pour les pays de destination dont les symboles d'identification figurent sur la plaquette reportée dans le manuel d'instructions et sur l'appareil

Déclaration de conformité

Cet apparéil est conforme aux directives CE suivantes

93/68/CEE: Normes Générales

2009/142/CEE Appareils a gaz

2004/108/CEE: Compatibilité electromagnétique

Matériaux ou objets qui peuvent c

• Règlement C

n°1935/2004 : Aptitude des matériels

ct avec les alimentes

CHARACTERISTIQUES DU PLAN

Avertissements:

Cet apparéil est prévu pour être encastré dans des meubles.

• La classe d'installation est du type 3 pour la partie à gaz et du type Y pour la partie électrique.
• Les meubles doivent résister à une température d'au moins 90^ .
• Pour effectuer une installation correcte, voir le paragraphe relat et les dessins de reference.
• L'utilisation d'un appeareil de cuisson à gaz implique le dégagement de chaleur et d'humidité dans la piece où il est installé. Faire en sorte que la cuisine soit bien aérée : laisser ouverts les orifices d'aération naturelle ou installer un dispositif d'aération mécanique (hotte de ventilation). Une utilisation intensive et prolongée de l'appareil peut réclamer une aération supplémentaire, par exemple en ouvrant une fenêtre. Il peut également s'avérer utile de-disposer d'une aération plus efficace, par exemple en augmentant la vitesse de la hotte.

Cette notice a eté prévue pour plusieurs types de plans. D'après la plaque de données qui se trouve à l'arrière, il est possible d'identifier le modele (Mod. Tc) correspondant. En utilisant ce code et les indications qui sont fournies dans les prochains paragraphs et en regardant les figures presentées à la fin du manuel, il est possible de savoir comment se compose son propre apparéil.

Example:

TRADE MARK(1)
Type: (2)	W: (5) (6) V~ Hz
Mod. (3)
Art. (4)
Ser. No. 00 00 0000	Pin:
(7) Cat. G / mbar
Σ Qn (kW): (8)	g/h: (9)
Made in EU 57	CE 00 1312

Legende:

(1) Marque commercial
(2) Modèle correspondant
(3) Code technique
(4) Code commercial
(5) Puissance absorbee
(6) Voltage et puissance
(7) Pays di destination et caractéristiques du gaz
(8) Puissance du brûleurs au gaz
(9) Consommation bruleurs au gaz

UTILISATION DU PLAN DE CUISSON

Brûleurs à gaz

L'arrivée du gaz aux brûleurs est réglée par les boutons de la fig.2 qui commandent les robinets. Selon la version可以选择, les symboles peuvent être sénéraphiés en position supérieure ou inférieure les boutons de commande. En faisant coïncider l'indice avec les symboles sénéraphiés, on obtient les réglages suivants.

Robinet fermé, aucune fourniture de gaz
Débit maximum, fourniture de gaz maximum
Débit minimum, fourniture de gaz minimum

Brûleurs avec valve de sûreté

Ces modèles sont munis d'une valve de suture qui, interrompt automatiquement l'arrivée du gaz si un brûleur s'éteint pour toute raison qu'elle qu'elle soit.

Pour rétablit le fonctionnement, remette le bouton sur la position "robinet fermé" et recommencer les opérations d'allumage décrites dans les prochains paragraphs.

Tournier le bouton du robinet de gaz sur la position de fourniture maximum, puis appuyer et maintainir la pression pendant environ 4÷ 5 sec.

Attention:

• Une fois allumé le brûleur, régler la flamme en tournant le bouton de façon à Obtir l'intensité désirée. Toutes les positions de fonctionnement doivent être choisis entre le maximum et le

minimum et jamais entre le maximum et le point de fermetre.

• Au cas le brûleur ne pas allume ou la flamme n'est pas homogène et régulière, éteindre l'appareil remettant le bouton sur la position "robinet fermé" et appeler le Service d'Assistance Technique.
• Au cas où les caractéristiques particulières du gaz fourni localement rendraient l'allumage difficile lorsque le bouton est sur le maximum, il est conseilé de recommencer l'opération avant de poser un réseau sur la grille et en mettant le bouton sur le minimum.
• Le dispositif d'allumage ne peut pas etre actionne pendant plus de 15". Si, après ce laps de temps, le bruleur ne s'est pas encore allumé, attendre une minute avant de recommencer l'opération.

Emploi des grilles

Les grilles du plan de cuisson ont ete conques pour faciliter l'utilisation du produit et la rendre sure. Avant toute utilisation, il est conseilé de s'assurer que le plan est bine positionné et qu'il est stable. S'assurer que les caoutchous d'appui sont always en bon et quils sont agencés comme il se doit
Grille pour petits récipients (fig.1/A, option)

Ne la poser que sur la grille du brûleur auxiliaire (le plus petit) lorsque l'on utilise des recipients à petit diamètre, pour les empêcher de se renverser.

Grille spéciale pour casseroles "WOK" (fig.1/B, option)

Ne la poser que sur la grille du brûleur à triple couronne, lorsque l'on utilise des recipients "WOK" (à fond concave). De façon à ne pas provoquer de graves anomalies de fonctionnement du brûleur, il est recommendé de pas utiliser les casseroles wok sans cette grille spéciale et de ne pas l'utiliser pour des casseroles à fond plat.

Choix du brûleur

Les symboles imprimés sur le bandeau (dessin fig.2), à côté des boutons indique la correspondance entre le bouton et le brûleur. Le choix du brûleur meux approprié dépend du diamètre et de la capacité des recipients (voir tableau). Il est important que le diamètre de la casserole soit approprié à la puissance du brûleur, pour ne pas en compromètre le rendement.

Diametre des casseroles

Brûleur		Ø minimum	Ø maximum
A	Auxiliaire	60 mm (avec réducteur)	140 mm
R	Rapide	200 mm	240 mm
TR	Triple couronne	240 mm	260 mm

Plaques électriques

Avertissements:

• Ne jamais cuire les alimentés directement sur les plaques électriques en fonte, mais dans des casseroles ou dans des recipients prévus à cet effet.
• Eviter absolutment le fonctionnement sans récipiens. L'emploi de la plaque, surtout s'il est prolongé, peut être à l'origine d'incendies.
• Faire en sorte de ne pas renverser de liquides sur les plaques lorsqu'elles sont chaudes.
• Dès que l'on aperçoit une félure sur le plan, débrancher l'appareil du réseau d'alimentation et contacter le Centre Assistance.
• Ne pas oublier que les zones de cuisson restent chaudes assez longtemps (environ 30 min) après l'arrêt.
• Ne pas utiliser nettoyeurs électriques à vapeur.
• Ne pas faire tomber d'objets lourds ou pointus sur le plan en vitrocéramique.
• Ne pas utiliser produits de nettoyage abrasifs ou inflammables.
• Ne pas fixer intensément les lampes halogènes du plan de ciusson.

Allumage de la plaque

L'allumage de la plaque électrique s'effectue en tournant le bouton sur la position désirée.

Les nombres de 1 à 6 ou de 1 à 10 (fig.3 A ou B), selon que le plan est muni d'un commutateur ou d'un régulateur d'énergie, indiquent les positions de fonctionnement à température croissante. Le fonctionnemen est indiqué par unvoyant lumineux qui se trouve sur le bandeau de commande.

Emploi de la plaque électrique

Une fois la température étant atteinte, régler la puissance en fonction de l'intensité de chauffage désirée, en tenant compte du fait que la plaque continua à dégager sa chaleur encore pendant quelques minutes après l'arrêt. Tableau conseils de cuisson:

position poignée		Type de cuisson
Commutateurs figure 3/A	Régulateurs figure 3/B
0	0	Eteint
1	12	Pour fondre des mets (beurre ou chocolat)
2	34	Pour maintainir les mets chauds et pour chauffer de petites quantités de liquide
3	56	Pour chauffer de grandes quantités, pour fouetter des crèmes ou des sauces.
4	78	Ebullition lente, pour soupes, pâtes, risottos, continuation de la cuisson à la vapeur, cuisson de bifteck et toutes fritures.
5	89	Pour faire roussir viandes et patates, pour frire le poisson ou faire bouillir de grandes quantités d'eau.
6	10	Fritures rapides, viande “à la grille”, etc.

Type de plaques électriques

plaques électrique en fonte (fig.17)

Le plan peut être muni d'une plaque normale ou d'une plaque rapide en fonte, de diamètre 145 ou 180mm. La plaque normale est complètement noire, tandis que la plaque rapide présente un rond rouge au centre. La plaque rapide se différencie essentiellement de la plaque normale par les éléments suivants:
- Puisssance plus forte;

• Atteinte plus rapide de la température désirée;

Certains modèles sont munis d'un thermostat que interrupt automatiquement la tension électricque en cas de surchauffement.

plaques vitrocéramique (fig.19)

Le plan en vitrocérémente presente la caractéristique de garantir une transmission rapide et verticale de la chaleur qui est fournie par les éléments chauffants situés sous le plan, aux casseroles qui y sont posées.

La chaleur ne se propage pas horizontallyment et le verre reste "froid" à seulement quelques centimétres de la zone de cuisson. Quand la température de la zone de cuisson est supérieure à 70^ , le voyant de signalisation chaleur résiduelle correspondant s'allume pour indiquer que la zone est chaude.

Pendant ce laps de temps, il est nécessaire d'eviter de toucher la zone de cuisson; surveillerURTout les enfants. Ne pas déposer matériaux sur la surface.

Le voyant s'éteint automatiquement lorsque la température de la zone de ciisson descend audessus 70^ .

Vitrocéramique grill

Fig.18

Ce particulier verre grill est prévu pour la cuisson des alimentés directement sur il.

• Ne pas utiliser casseroles au écipients, peuvent rayer la vitrocéramique;
• Evitez de couvrir le verre grill avec des feuilles d'aluminium.
• N'utiliser que de l'eau tiède, additionnée d'une solution alcaline. Des produits corrosifs ou abrasifs ne devraient pas été utilisés car ils pourrait provoquer la formation de zones mates

Barbecue

Fig.21

Allumer la résistance en tournant la manette dans le sens des aiguilles d'une montre et tourner ensuite le thermostat correspondant, qui comprend une graduation de "1" à "10". La lampe témoin allumée indique l'activation de la résistance. Il est normal, pour certains types de lampe, qu'un léger éclairage persististe même lorsque les plaques sont déactivées.

Utilisation de la grille: nous conseillons de contrôler, avant toute utilisation, le positionnement correct et la stabilité du plan. Il convient également de s'assurer que les embouts d'appui en caoutchouc sont toujours intacts et correctement montés.

Pierre de lave: éliminer le sachet et positionner la pierre de lave dans la cuvette d'utilisation.

Après avoir effectué le positionnement, allumer la résistance.

Friteuse

Fig.20

Tourner la manette dans le sens des aiguilles d'une montre, jusqu'à un maximum de 200^ , afin de régler la température. L'activation de la résistance provoque l'allumage de deux voyants, un vert et un rouge.

Dés l'obtention de la température sélectionnée, le voyant rouge s'éteint. Il est normal, pour certains types de lampe, qu'un léger éclairage persististe même lorsque les plaques sont désactivées.

Conseils et avertissements: Introduire l'huile de cuisson dans la cuvette prévue à cet effet avant l'allumage de la résistance. Au terme de la cuisson, ramener la manette sur « 0 » et attendre que l'huile se refroidisse avant de vider la cuvette. L'éventuelle rupture du thermostat provoque l'activation d'un thermostat à réarmement manuel qui devra être réactivé par un technicien spécialisé.

INSTRUCTIONS POUR L'INSTALLATION

Important!

• Ces instructions sont destinées aux installateurs qualifiés.
• L'appareil doit être installé correctement et conformément aux normes en vigueur.
• Toute intervention qu'elle qu'elle soit doit être exécutée après avoir mis l'appareil hors tension électrique.

Installation dans le plan du meuble

Le plan de cuisson peut être installé dans tous les meubles, à condition que ces derniers soient résistant à la chaleur (température minimale de 90^ ). Les dimensions du trou qui doit être effectué sur le plan du meuble et les distances minimales comprises entre les parois situées à l'arrière, à côte et au-dessus de l'appareil sont indiquées sur les figures 4-5. Ne pas oublier que (fig.6):

• Lorsque le plan est installé sans four en accouplement, il est impératif d'utiliser un panneau de séparation entre le fond du plan et le meuble situé au-dessous, à une distance minimum de 10 mm.
• En cas d'accoulement plan/four, intercaler un séparateur à une distance minimale de 15 mm suivre les indications du fournisseur du four en maintainant toujours une aération fidèle aux instructions de fig.6.

De toute manière, le branchement électricque des deux appeareils doit être réalisé séparément tant pour des raisons de nature électricque que pour faciliter le retrait.

Il est conseilé d'utiliser un four pourvu d'un système de refroidissement interneforcé.

Fixation du plan (fig.7):

La fixation du plan de cuisson au meuble doit être effectue comme il est indiqué ci-dessus:

• Positionner la garniture étanche fournie [C] avec l'appareil le long du périmètre extérieur du trou pratique dans le meuble en suivant le schéma indiqué sur la fig.4, de façon à ce que les extrémités des bandes soient parfaitement unies l'une à l'autre sans se superposer;
• Installer le plan dans le trou du meuble en veillant à bien le centrer;
• Fixer le plan au meuble avec les brides fournies à cet effet, comme il est indiqué sur la fig.7.

Une bonne installation de la garniture étanche offre une garantie absolue contre les infiltrations de liquides.

Piece d'installation et évacuation des produits de la combustion:

L'appareil doit être installé et fonctionner dans des locaux appropriés, toujours de façon conforme

aux lois en vigueur. L'installateur doit se reférer aux lois en vigueur pour ce qui est de la ventilation et l'évacuation des produits de la combustion. A cet effet, ne pas oublier que l'air nécessaire à la combustion est de 2m3 / h pour chaque kW de puissance (gaz) installée.

Pièce d'installation

La pièce où est installé l'appareil à gaz doit avoir une arrivée d'air nécessaire à la combustion des gaz. Le flux d'air doit venir directement d'une ou de plusieurs ouvertures effectuees sur une section libre d'au moins 100~cm^2 (A). En cas d'appareils démunis de valve de suture, cette ouverture doit préparer une section minimum d'au moins 200~cm^2 (fig.8).

Cette ouverture doit être réalisée de façon à ne jamais se boucher, ni à l'intérieur, ni à l'extérieur. Elle doit se couver pres du sol et, de préférence, sur le côte opposé à l'évacuation des produits de la combustion. Lorsqu'il n'est pas possible de réaliser les ouvertures nécessaires, l'air nécessaire peut provenir d'une pierce voisine et aérée comme il se doit, à condition que cette pierce ne soit ni une,chambre à coucher, ni un lieu dangereux ou en dépression.

Evacuation des produits de la combustion

Les appareils de cuisson à gaz doivent évacuer les produits de la combustion à travers des hottes raccordées directement à des tuyaux de cheminée ou directement à l'extérieur (fig.8).

Au cas où il ne serait pas possible d'instructor la hotte, il est nécessaire d'utiliser un ventilateur électrique monté sur l'un des murs externes ou sur la fenêtre de la pierce.

Ce ventilateur électrique doit avoir un débit garantissant un renouvellement de l'air de la cuisine d'au moins 3-5 fois son volume.

Composants presentes sur la fig.8:

A Ouverture d'entree de I'air

C Hotte d'évacuation des produits de la combustion
E Ventilateur électric pour l'évacuation des produits de la combustion

Raccordement au réseau de gaz

Avant l'installation, s'assurer que les conditions de distribution locale (nature et pression du gaz) et les réglages du plan sont compatibles. Pour ce faire, contrôler les données de la plaque du pré qui est appliquée sur le plan et insérée dans cette notice.

Le raccordement au gaz doit être exécuté par un technicien spécialisé qui respects la normes locales en vigueur. Le plan de cuisson doit être raccordé à l'installation du gaz en utilisant des tuyaux métalliques rigides ou des tuyau x flexibles en acier inox le long du mur, conformes à la norme et avec une extension maximale de 2 mt. Contröler, en cas d'emploi de tuyaux métalliques flexibles, qu'ils ne soient ni écrasés ni au contact de pièces mobiles.

Effectuer le branchement de maniere à ne provoquer aucune contrainte sur l'appareil.

Le raccord d'arrivée du gaz est filtré G 12 conique. (fig.12).

Pour les raccordements ISO R7, il n'est pas nécessaire d'intercaler la garniture.

Pour les raccordements ISO R228, il faut intercal er la rondelle de tete fournie en dotation.

Après les opérations de branchement, contrôle l'étanchéité des raccords avec un peu d'eau savonnée.

Branchement électrique

L'appareil doit être branché au réseau électrique en vérifier que la tension corresponde bien à la valeur indiquée sur la plaque signalétique et que la section des cables de l'installation électrique puisse supporter la charge indiquée qui est reportée sur la plaque signalétique.

La fiche utilisée pour le branchement doit être conforme et adaptée à la puissance absorbée par l'appareil. Si l'appareil est branché directement au secteur, il faut intercaler entre celui -ci et le secteur un interrupteur omnipolaire ayant une ouverture minimum entre les contacts de 3 mm, dimensionné pour la char ge et conforme aux normes en la matière.

Avertissements:

• N'utiliser ni réductions, ni adaptateurs, ni déviateurs pour le branchement au secteur, car ils pouraient surchauffer et provoquer des brûlures.
• La mise à la terre de l'appareil est obligatoire (fig.10).

Le fabricant décli ne toute responsabilité dérivant du non-respect de cette norme.

En cas de remplacement du cable d'alimentation, en utiliser un ayant les mêmes caractéristiques de celui foumi, adapté à la charge et à la température (type T90°C), et il faudra le demander au centre d'assistance. En outre, il faut que l'extrémité qui va à l'appareil ait le cordon jaune-vert de mise à la terre plus long de 30 mm par rapport aux autres.

Pour la dimension du cable d'alimentation, consulter le tableau ci-dessous

Type de plan de cuisson	Dimension
Uniquement avec brûleurs à gaz	Ø0,75 mm²
Avec puissance électrique jusqu'à 1000W	Ø0,75 mm²
Avec puissance électrique de plus de 1000W	Ø1,50 mm²
Barbecue / Friteuse	Ø1,50 mm²

Au cas où il serait nécessaire de replacer le cable d'alimentation,

assurez you de respecter les codes-couleur suivants dans le branchement de chacun des fils:

BLEU

NEUTRE (N)

MARRON

PHASE (L)

VERT-JAUNE

TERRE (12)

• Le apparéil doit être branché prévoyant un interrupteur omnipolaire conforme aux normes en vigueur
• Si le cable de branchement est endommagé, il faut le faire replacer par le service

d'assistance clientèle afin d'éviter toute situation de danger.

ADAPTATION AUX DIFFÉRENTS TYPES DE GAZ

Au cas où il serait nécessaire d'adapter le plan de cuisson à un gaz différent de celui pour lequel il a été préparé, il faut remplaçer les injecteurs. Si les injecteurs de rechange ne sont pas fournis en dotation, ils sont disponibles auprès des Centres d'Assistan ce. Le choix des injecteurs à replacer devra être effectué en consultant le tableau des injecteurs. Les injecteurs sont identifiables par leur diamètre exprimé en centièmes de mm et estampé sur le corps des injecteurs.

Replacement des injecteurs:

• Retirer les grilles du plan de cuisson ainsi que le chapeau du brûleur
• À l'aide d'une clé fixe, replacier les injecteurs "J" (fig.9) par ceux adaptés au gaz utilisé.
• Remonter les brûleurs

Les brûleurs n'ont besoin d'aucun réglage de l'air primaire

Réglage du minimum (fig.9):

Après avoir remplaced les injecteurs, allumer le brûleur et dégager la manette.

Placer le robinet en position de minimum, insérer un tournevis à l'intérieur de la tige :

visser pour diminuer la flamme, dévisser pour l'augmenter.

Pour le gaz G30/G31, visser complètement la vis de réglage

Dans tous les cas, le résultat est celui d'une petite flamme homogène et régulière tout autour de la couronne du brûleur. Vérifier enfin:

• qu'aucune extinction ne se produit en tournant rapidement le robinet de la position de maximum à celle de minimum;
• dans le cas des brûleurs munis de sûreté, vérifier que la flamme lèche légèrement le thermocouple;
• Vérifier le bon réglage en laissant le brûleur allumé pendant quelques minutes.

S'il s'eteint, augmenter le minimum.

NETTOYAGE ET ENTRETIEN

Pour bien conserver le plan de cuisson, il faut le nettoyer régulierement après chaque utilisation, ceci après l'avoir fait refroidir.
- Ne pas utiliser de produits abrasifs, de laines d'acier et de produits inflammables;

• N'utilise enaucun cas un appareil de nettoyage haute pression ou a vapeur;

Parties émailées:

Toutes les parties émailées doivent être lavées en utilisant une éponge et de l'eau savonnée ou autres produits spécifiques non abrasifs. ÀpRES le nettoyage, essuyer soigneusement.

Plan inox

Le plan en acier inox doit être nettoyé avec un chiffon humide et des produits spécifiques disponibles dans le commerce. ÀpRES l'avoir rince, essuyer si possible avec une peau de daim.

Grilles:

Les grilles émailées du plan de cuisson ont été conçues pour être lavées aussi au lave-vaisse. Dans la zone des brûleurs, la réduction en acier inox peut prendre une couleur bleuâtre à cause de la température. On peut en atténuer l'effet en utilisant les éponges ordinaires pour l'acier, disponibles dans le commerce.

Brûleurs:

Les brûleurs, composés de deux pieces, peuvent être retirees et lavés avec des p roduis appropriés.

Après le nettoyage, il faut les essuyer soigneusement et bien les replacer dans leur logement.

Pour ce qui concerne l'allumage électrique, vérifier que l'électrode "E" (fig.11) soit toujours propre.

Nettoyer la sonde "T" (fig.11) de maniere à permettre un fonctionnement régulier de la soupape de suturet.

Aussi bien I'électrode que la sonde doit être nettoyées délicatement.

Après le nettoyage, bien replacer les brûleurs dans leur logement.

Pour éviter tout dommage à l'allumage électrique, éviter de l'utiliser en absence de brûleurs.

Plaques électriques:

Le nettoyage des plaques électriques doit se faire lorsqu'elles sont tout juste tièdes.

Nettoyer avec un chiffon humide et passer un chiffon imbibé d'huile minérale.

Ne pas utiliser de matériel ou de substances abrasifs ou infammables pour nettoyer les vitres

pour ne pas les endommager.

Plaque vitrocéramique

Le nettoyage des plaques électriques doit être fait lorsque celles-ci sont tièdes.

Nettoyer avec un chiffon humide et passer un « racloir » (en option).

Entretien

Les appareils ne réclamentaucencrettién particulier. Il est toutfois recommandédefaire exécuter un contrôle au moins une fois tous les deux ans.

Au cas où la rotation des boutons deviendrait durable ou que l'on sentirait une odeur de gaz, fermer le

robinet général et faire appel à l'assistance technique. Le robinet défectueux doit être replacé avec son joint.

Couvercle en verre

Si la table est équipée de couvercle en verre, faire très attention à ce qui suit :

• Ne pas poser de casseroles chaudes sur le couvercle quand il est fermé.
• Avant de l'ouvrir, enlever les liquides qui ont eventuellement débordé.
• S'il est chauffé, il pourrait se casser. Éteindre tous les brûleurs et les plaques électriques et attendre qu'ils se refroidissant avant de le fermer.

Service après-vente

Avant d'appeler le Service Avres-Vente

En cas de non fonctionnement de la table de cuisson, nous vous conseillons de :

• Vérifier si la fiche est bien introduite dans la prise de courant.
• Vérifier si l'arrivée du gaz est régulière.

Si I'on ne trouve pas la cause du mauvais fonctionnement :

étéindre l'appareil, ne pas le trafquer et appeler le Service après-Vente.

Drenagem dos produits da combustao
