Tipo di prodotto	Piano cottura misto gas ed elettrico
Marca	CANDY
Modello	CDB 30
Dimensioni (L x P x A) approssimative	580 x 510 x 60 mm
Peso netto approssimativo	10 kg
Alimentazione	Gas (G20/G30/G31) ed elettrico 230 V ~ 50/60 Hz
Numero di bruciatori a gas	4 (ausiliario, rapido, tripla corona, ecc.)
Numero di piastre elettriche	2 (in ghisa o vetroceramica a seconda della versione)
Funzioni principali	Bruciatori a gas con accensione elettrica, piastre elettriche, grill, barbecue, friggitrice (a seconda della versione)
Potenza gas totale	Variabile a seconda del modello (fino a 8 kW)
Potenza elettrica totale	Variabile a seconda del modello (fino a 2000 W)
Sicurezza	Valvola di sicurezza sui bruciatori a gas, segnalazione calore residuo, messa a terra obbligatoria
Manutenzione e pulizia	Pulizia con spugna e acqua saponata, raschietto per vetroceramica, evitare prodotti abrasivi
Pezzi di ricambio	Iniettori di ricambio, griglie, raschietto (opzionale)
Riparabilità	Servizio post-vendita autorizzato, sostituzione degli iniettori possibile
Informazioni generali	Conforme alle direttive CE 93/68, 2009/142, 2004/108

Domande frequenti - CDB 30 CANDY

Come accendere un bruciatore a gas?

Ruotare la manopola sulla posizione massima, premere e tenere premuto per circa 4-5 secondi. L'accenditore elettrico integrato produce scintille. Una volta acceso, regolare la fiamma tra massimo e minimo.

Cosa fare se il bruciatore non si accende?

Verificare che l'alimentazione del gas sia aperta. Se il bruciatore non si accende dopo 15 secondi, attendere un minuto prima di riprovare. Se il problema persiste, spegnere l'apparecchio e contattare il servizio post-vendita.

Come adattare il piano cottura a un altro tipo di gas?

Sostituire gli iniettori con quelli adatti al nuovo gas (consultare la tabella degli iniettori). Gli iniettori si trovano sotto il cappello del bruciatore. Dopo la sostituzione, regolare la portata minima ruotando una vite con un cacciavite.

Come pulire il piano vetroceramica?

Attendere che si raffreddi, quindi utilizzare un raschietto per vetro (opzionale) per rimuovere i residui. Successivamente, pulire con un panno umido e un prodotto specifico. Evitare prodotti abrasivi, lana d'acciaio e pulitori a vapore.

Cosa significa la spia calore residuo?

Questa spia si accende quando la temperatura di una zona di cottura supera i 70 °C. Indica che la zona è ancora calda dopo lo spegnimento. Non toccare la superficie e sorvegliare i bambini. La spia si spegne automaticamente quando la temperatura scende.

Che tipo di pentole utilizzare?

Utilizzare pentole in acciaio inox adatte al diametro del bruciatore o della piastra. Evitare recipienti in alluminio, materiali infiammabili o con fondo danneggiato. Per i bruciatori, il diametro minimo e massimo è specificato nel manuale.

Come installare correttamente il piano cottura?

L'installazione deve essere eseguita da un professionista qualificato. Il piano cottura deve essere incassato in un mobile resistente ad almeno 90 °C. Una guarnizione di tenuta deve essere posizionata intorno al foro. Le distanze minime dalle pareti sono indicate nelle figure del manuale.

Cosa fare in caso di crepa della vetroceramica?

Se si nota una crepa, scollegare immediatamente l'apparecchio dalla rete elettrica e contattare il servizio post-vendita. Non utilizzare il piano cottura finché non viene riparato.

Come mantenere i bruciatori?

Rimuovere regolarmente i cappelli e le corone, lavarli con una spugna e acqua saponata. Asciugare accuratamente prima di rimontare. Assicurarsi che l'elettrodo di accensione e la sonda di sicurezza siano puliti e privi di residui.

Dove trovare i pezzi di ricambio?

I pezzi di ricambio (iniettori, griglie, raschietto) sono disponibili presso i centri di assistenza autorizzati CANDY. Consultare il manuale per la tabella degli iniettori e i riferimenti.

MANUALE UTENTE CDB 30 CANDY

PIANI COTTURA INCASSO

IT

INSTRUCTION MANUAL

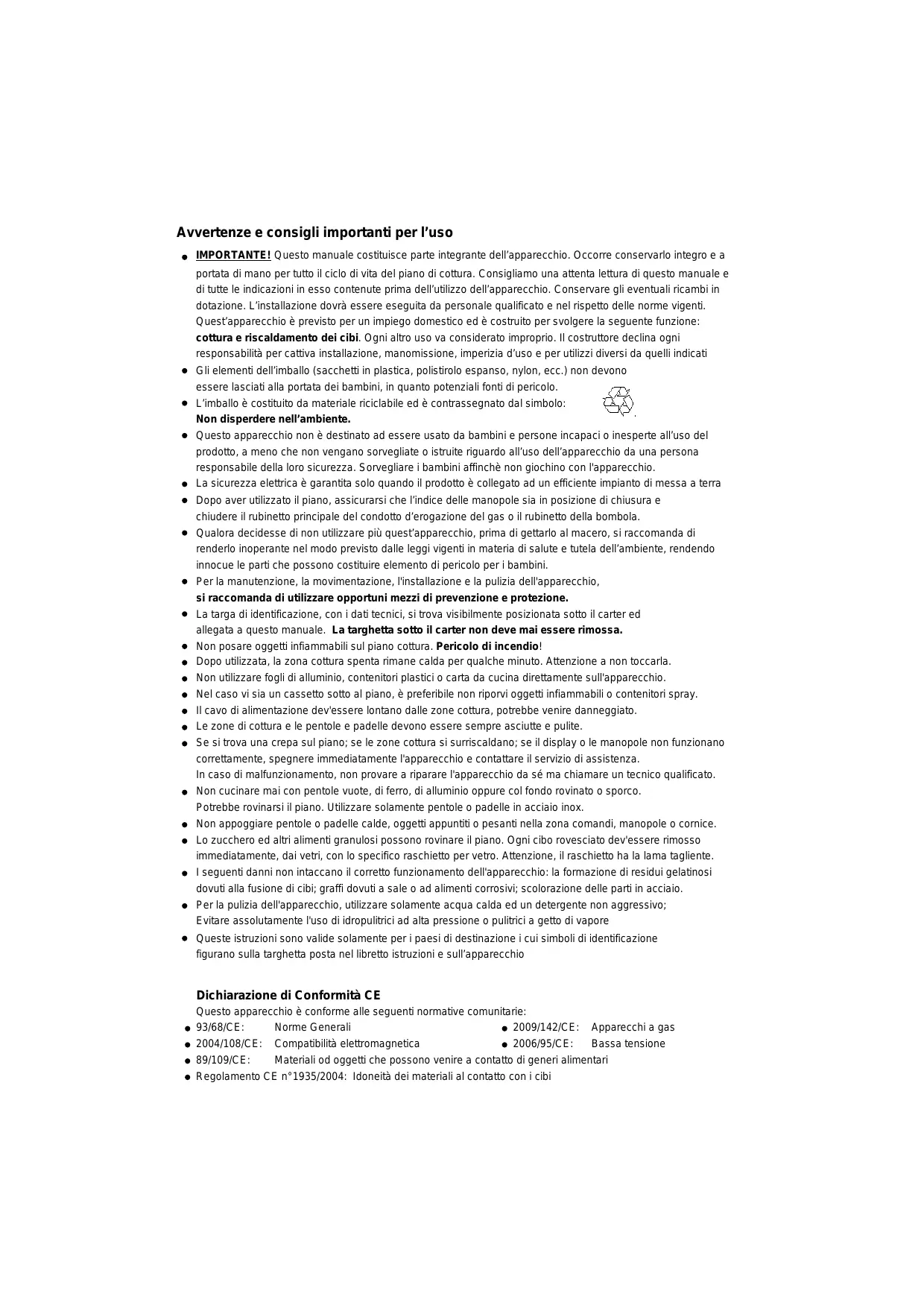

Avvertenze e consigli importanti per l'uso

• IMPORTANTE! Questo manuale costituisce parte integrante dell'apparechio. Occorre conservarlo integro e a portata di mano per tutto il ciclo di vita del piano di cottura. Consigliamo una attentagettura di quello manuale e di tutte leindicazioni inesso continue prima dell'utilizzo dell'apparechio.Conservare gli eventuali ricambi in dotazione.L'infallazione dovraressereseseguitadapersonale qualificato nelerispetto dellenorme vigenti. Quest'apparechio è previsto per un impiego domestico ed costruito per svolgere la segunte funzione: cottura e riscaldamento dei cibi.Ogni altrusovaconsiderato improprio.Ilcostruttoredeclinaogni responsabilita per cattiva installatione,manomissione,imperizia d'uso e perutilzidsiversdaquelli indicati
• Gli elementi dell'imballo (sacchetti in plastica, polistirolo espanso, nylon, ecc.) non devono essere lasciati alla portata dei bambini, in quanto potenziali fonti di pericolo.
• L'imballo è costituito da materiale ricolabile ed è contrassegnato dal symbolo: Non disperdere nell'ambiente.
• Questo apparecchio non è destinato ad essere usato da bambini e persone incapaci o inespierte all'uso del prodotto, a meno che non vengano sorvegliate o struite riguardo all'uso dell'apparecchio da una persona responsable della loro sicurezza. Sorvegliare i bambini affinchè non giochino con l'apparecchio.
• La sicurezza elettrica è garantita solo quando il prodotto è collegato ad un efficente impianto di messa a terra
• Dopo aver utilizes il piano, assicurarsi che l'indice delle manopole sa in posizione di chiusura e chiudere il rubinetto principale del condotto d'erogazione del gas o il rubinetto della bombola.
• Qualora decidesse di non utilizzato più quest'apparecchio, prima di gettarlo al macero, si raccomanda di renderlo inoperante nel modo previsto delle leggi vigenti in materia di salute e tutela dell'ambiente, rendendo innocue le parti che possono costituire elemento di pericolò per i bambini.
• Per la manutenzione, la movimentazione, l'installazione e la pulizia dell'apparecchio, si raccomanda di utilizzato opportuni mezzi di prevenzione e protezione.
• La targa di identificazione, con i dati tecnici, si trovava visibilmente posizionata molto il carter ed allegata a quello manuale. La targhetta sostil carter non deve mai essere rimossa.
  Non posare oggetti infiammabili sul piano cottura. Pericolo di incendio!
• Dopoutilizzata,la zona cottura spenta rimane calda per quale minuto. Attenzione a non toccarla.
  Non utilizzare fogli di alluminio, contentitori plastici o carta da cucina direttamente sull'appareccchio.
• Nel caso vi sia un cassetto sotto al piano, è preferibile non riporvi oggetti infiammabili o contentitori spray.
• Il cavo di alimentazione dev'essere lontano delle zone cottura, potrebbe venire danneggiato.
• Le zone di cottura e le pentole e padelle devono essere sempre asciutte e pulite.
• Se si trova una crepa sul piano; se le zone cottura si surriscaldano; se il display o le manopole non funzionano correttamente, spegnere immediatamente l'apparecchio e contattare il servizio di assistenza. In caso di malfunzionamento, non provare a riparare l'apparecchio da sé ma chiamare un technician qualificato.
• Non cucinare mai con pentole vuote, di ferro, di alluminio oppure col fondo rovinato o sporco. Potrebbe rovinarsi il piano. Utilizzare solamente pentole o padelle in acciaio inox.
  Non appoggiare pentole o padelle calde, oggetti appuntiti o pesanti nella zona comandi, manopole o cornice.
• Lo zucchero ed altri alimenti granulosi possono rovinare il piano. Ogni cibo rovesciato dev'essere rimioso immediatamente, dai vetri, con lo specifico raschetto per vetro. Attenzione, il raschetto ha la lama tagliente.
• I seguito danni non intaccano il correto funzionamento dell'apparecchio: la formazione di residui gelatinosi dovuti alla fusione di cibi; graffi dovuti a sale o ad alimenti corrosivi; scolorazione delle parti in acciaio.
• Per la pulizia dell'apparecchio, utilizzare solamente acqua calda ed un detergente non aggressivo; Evitare assolutamente l'uso di idropultrici ad alta pressione o pultrici a getto di vapore
• Queste istruzioni sono valide solamente per i paesi di destinazione i cui simboli di identificazione figurano sulla targhetta posta nel libretto istruzioni e sull'apparecchio

Dichiarazione di Conformità CE

Questo appearechio è conforme alle seguenti normative comunitarie:

93/68/CE: Norme Generali
2009/142/CE: Apparecchi gas
2004/108/CE: Compatibilità elettromagnetica
2006/95/CE: Bassa tensione
89/109/CE: Materiali od oggetti che possono venire a contatto di generi alimentari
- Regolamento CE n°1935/2004: Idoneità dei materiali al contatto con i cibi

CARATTERISTICHE DEL PIANO

Avvertenze:

Questo apparecchio è stato studiato per essere incassato sui mobili.

• La classe di installatione è del tipo "3" per la parte gas e del tipo "Y" per le parti elettriche;
• I mobili a cui andraccoppiata devono resistere ad una temperatura di almeno 90^
• Per una corretta installatione, vedere il paragrafo relative ed i disegni di riferimento;
• L'utilizzo di un appearecchio di cottura a gas comprata la produzione di calore ed umidità nel locale in cui è installato; Fare in modo che la cucina sia ben areata: tenere aperti gli orifizi di aerazione naturale, o installare un dispositivo di aerazione forzata (cappa di ventilazione). Un utilizzo intenso e prolongato dell'apparecchio più richiedere un'erazione supplementare, ad esempiorawnolo una finestra, o un'aerazione più efficace, come per esempio, augmentando la velocità della cappa.

Questo libretto prevede diversi tipi di piani cottura,

dalla targhetto che si trovava sul retro, Lei cui individuare il modello (Mod. Tc) corrispondente.

Con esta sigla e leindicazioni contente nei prossimi paragrafi,guardando le figure poste alla

fine del manuale, Lei pourrait conoscere caratteristiche e funzionalità del suo appearecchio.

Ad esempio:

TRADE MARK(1)
Type: (2)	W: (5) (6) V~ Hz
Mod. (3)
Art. (4)
Ser. No. 00 00 0000	Pin:
(7) Cat. G / mbar
Σ Qn (kW): (8)	g/h: (9)
Made in EU 57	CE 1312 00

Legenda:

(1) Marchio commerciale
(2) Modello corrispondente
(3) Codice technique
(4) Codice commerciale
(5) Potenza di esercizio
(6) Voltaggio e frequenza
(7) Paese di destinazione e dati gas
(8) Potenza bruciatori gas (dove presenti)
(9) Consumo bruciatori gas (dove presenti)

USO DEL PIANO COTTURA

Bruciatori a gas

L'afflusso del gas ai brucatori è regolato delle manopole di figura 2 che comandano i rubinetti.

I symboli (con grafica variabile a secondo della versione scelta) sono serigrafati sul pannello comandi.

Facendo coincidere l'indice con i symboli serigrafati si ottiene quando segue:

Rubinetto chiuso, nessuna erogazione di gas;
Portata massima, massima ergazione di gas;
Portata minima, minima erogazione di gas;

Accensione dei bruciatori

Questi modelli sono dotati di una valvola di sicurezza che interrompe il flusso di gas qualora la

fiamma dovesse, per un qualsiasi motivo, spegnersi. Per ripristinarne il funzionamento, riportare la manopola

in posizione "rubinetto chiuso" e ripetere le seguenti operazioni di accensione:

Ruotare la manopola del rubinetto gas fino alla posizione di massima erogazione,

quindi premere e mantenene la pressione per 4-5 secondi.

Avvertenze:

• Una volta acceso il bruciatore, regolare la fiamma fino all'intensità desiderata, comunique sempre

compresa tra le posizioni di massima e minima erogazione e mai tra la massima erogazione

e la posizione di rubinetto chiuso.

• Se il bruciatore fatica ad accendersi oppure la fiamma risulta alta e/o irregolare, spagnere subito portando la manopola in posizione "nessuna erogazione" e chiamare il Servizio Assistenza
• Qualora particolari condizioni del gas erogato localmente rendano difficultosa l'accensione del bruciatore, si consiglia di provare a ripetere l'operazione senza nessun contentatore sulle griglie e con la manopola in posizione di minima erogazione.
• Attenzione: i dispositivi di accensione elettrica non sono essere azionati per più di 15 secondi. Se dopo tale periodo il bruciatore non si è accesso, attendere almeno 1 min. prima di ripetere l'operazione

Griglie

Le griglie del piano cottura sono state progettate per rendere agevole e sicuro l'utilizzo del prodotto. Consigliamo di verificare, prima di agli utilizzato, il corretto posizionamento e la stabilità delle stesse. Inoltre, verificare periodicamente, che i gommini di appoggio siano integri e posizionati correttamente.

griglia per piccoli recipienti (optional, fig.1/A)

Si appoggia solamente sopra la griglia del bruciatore ausiliario (il più piccolo) quando vengono impiegati recipienti di piccolo diametro, per evitare il loro rovesciamento.

griglia speciale per pentole "WOK" (optional, fig.1/B)

Si appoggia solamente sopra la griglia del bruciatore triplacorona, quando si impiegano pentole "WOK" (a fondo concavo). Si raccomanda, per non causare gravi anomalie di funzionamento del bruciatore, di non utilizzato pentole WOK perché esta speciale griglia e di non utilizzarla per pentole a fondo piatto.

Scelta del bruciatore

La simbologia stampigliata sulla zona comandi (figura 2) accanto alle manopole indica la corrispondenza tra la manopola ed il bruciatore. La scelta del bruciatore più adatto dipende dal diametro e alla capacité dei brucitori (vedere tabella sottostante).

E' necessario che il diametro della pentola o padella sa ia adeguato alla potenza del bruciatore, per non comprometerne il rendimento.

Diametro pentole

Bruciatore		Ø minimo	Ø massimo
A	Ausiliario	60 mm (con riduzione)	140 mm
R	Rapido	200 mm	240 mm
TR	Tripla-corona	240 mm	260 mm

Piastre elettriche

Avertenze:

• non cucinare mai il cibo direttamente sulle piastre elettriche, ma in apposite pentole o contentitori.
• evitare assolutamente il funzionamento delle piastre senza recipienti; l'uso a vuoto delle piastre, cui po causare surriscaldamenti, rottrura dell'apprecchio e principi di incendio.
• non versare liquidi né appoggiare oggetti sopra le piastre quando ancorta calde.
• Non utilizzato il piano se la superficie è rottà o danneggiata; nel caso si noti un'incrinatura del piano, disinserire immediatamente l'apparecchio alla rete elettrica e chiamare il Centro Assistenza.
• Ricordare che le zone di cottura rimangono calde per un tempo abbastanza lungo (circa 30 min.)\
  • dello spegnimento; evitare di venire in contatto con le parti calde e tenere al sicuro i bambini.
• Non utilizzato pulitori a vapore o ad alta pressione
• Non appoggiare sulle zone di cottura (piastre o vetro) materiale inflammabili (carta, plastica, ecc...)
• Nei piani vetroceramici, non lasciare cadere né appoggiare oggetti pesanti o appuntiti sul veto
• Non fissare intensamente le lampade alogene del piano cottura.

Accensione delle piastre elettriche:

L'accensione delle piastre elettriche avviene ruotando le manopole nella posizione voluta.

I numero da 1 a 6 oppure da 1 a 10 (figura 3), a seconda se il piano è dotato di commutatori

o di regolatori di energia, indicano le posizioni di funzionamento della piastra elettrica ed è segnalato

da una spia luminosa presente sul crucotto comandi.

Uso delle piastre elettriche:

Una volta raggiunto il calore desiderato, regolare la potenza di emanazione tenendo conto che le

piastre elettriche continueranno ad emanare calore per diversi minuti dopo il loro spegnimento.

In relazione al tipo di vivanda, regolare l'intensità della potenza delle piastre, seguendo i consigli seguenti:

posizione manopola		Tipodi cottura
Commutatori figura 3/A	Regolatori figura 3/B
0	0	Spento
1	1 2	Per operazioni di fusione (burro o cioccolato)
2	3 4	Per mantenere i cibi caldi e per riscaldare piccoli quantitativi di liquido
3	5 6	Riscaldare grandi quantità, frustare creme e salse
4	7 8	Lenta bollitura, per minestre, pasta, risotti, continuazione della cottura a vapore, cottura di bistecche e fritti
5	8 9	Rosolatura delle carni, patate arrostò, pesce fritto e per portare a bollitura grandi quantità di acqua
6	10	Fritture rapide, bistecche ai ferri, ecc...

Tipodi piastre elettriche:

piastre elettriche in ghisa (fig.17)

Il piano cottura monta piastre elettriche in ghisa, che possono essere di 0145mm o 0180mm , di tipo normale o rapido. La piastraprada si distinguue alla normale per la presenza di un bollino rosso al centro, e si differenzia essenzialmente per:

• Potenza maggiore;
• Raggiungimento più rapido della emperatura desiderata;

Alcune piastre elettriche sono dotate di un termostato di sicurezza che limita la potenza ed interrompe la tensione in caso di surriscaldamento della piastra (per esempio, se dimenticata accesa).

piastre vetroceramiche (fig.19)

Il piano in vetroceramica presenta la caratteristica di permettere una rapida trasmissione del calore in senso verticale dagli elementi riscaldanti posti sotto al vetro ai contentitori poggiati su diesso.

Il vetro è concepito in modo tale che il calore non si propaghi,invece in senso orizzontale, al di fuori delle zone cottura contrassegnate alla grafica sul vetro.

Questo tipo di piani cottura è dotato di una lampada calore residuo che segnala quando la temperature della zona cottura è al di sopra dei 70^ ,anche ad appearecchio spento.

Evitare assolutamente di venire a contatto con le zone cottura o di avvincarvi oggetti infiammabili sono a che tale lampada non sia spenta.

La lampada si spegne automaticamente cuando il calore scende sotto ai 70^

Vetroceramico grill

Fig.18

Questo speciale vetro grill è stato studiato per poter permettere la cottura dei cibi su diesso.

• Non utilizzato pentole o padelle, possono graffiare il vetro e comprometerterne la funzione;

• Rivestimenti o pellicole in alluminio non sono utilizzabili a contatto diretto del veto;

• Non pulirlo tramite agenti che possano essere corrosivi o nocivi per la salute, utilizzare un panno morbido e acqua tiepida;

Barbecue

Fig.21

L'accensione della resistenza si ottiene ruotando in senso orario la manopola,

di consequenceza il relativo termostato, il quale comprende una graduzione da "1" a "10".

La lampada spia accesa indica l'insertimento della resistenza. E' da ritenersi normale,

per certi tipi di lampada, il permanere di una leggera illuminazioneanche a piastre disinserite.

Uso della griglia:

Consiglio di verificare, prima d'ogni utilizzato, l'esatto posizionamento e la sua stabilità sul piano.

Inoltre, verificare che i gommini d'appoggio siano sempre integri e sistemati correttamente.

Pietra lavica:

deve essere posizionata dentro la vaschetta di utilizzo dopo aver eliminato il sacchetto di contentimento.

Una volta terminato il posizionamento si può essere con l'accensione della resistenza.

Friggitrice

Fig.20

La regolazione della temperatura di cottura si ottiene ruotando in senso orario la manopola, fino ad un max. di 200^ . All'inserimento della resistenza si accendono due spie, una verde ed una rossa. La rossa si spegne al raggiungimento della temperatura selezionata. E' da ritenersi normale, per certi tipi di lampada, il permanere di una leggera illuminazioneanche a piastre disinserite.

Consiglio ed avventenze :

L'olio per la cottura delve essere posizionato nell'apposita vaschetta prima dell'accensione dell'apparecchio.

A fine cottura riportare le manopole in posizione "0" - spento ed attendere il raffreddamento dell'olio prima

di evacuarlo alla vaschetta. In caso di rottura del termostato di regolazione si attivera un termostato a

riarmo manuale che dovrè essere riattivato da un technique specializzato.

ISTRUZIONI PER L'INSTALLAZIONE

Important!

• le istruzioni sono rivolte ad un installatore qualificato;
• l'apparecchiatura deve essere installata correttamente, in conformità alle norme in vigore;
• qualsiasi intervento delve essere seeguito con l'apparecchio elettricamente disinserito;

Installazione nel top (piano del mobile)

Il piano di cottura può essere installato in tutti i mobili, perché resistenti al calore (almeno 90^ );

Le dimensioni del foro da praticare per l'incasso nel piano del mobile e le distance minime da rispettore

con le pareti posteriori, laterali e sovrastanti l'apparecchio, sono indicate nella figura 4.

Coibentazione sottostante (fig.6):

• se il piano cottura è installato perché ci sia un forno sotto diesso, è tassativo l'impiego di un pannello

di coibentazione posto tra il fondo del piano ed il mobile sottostante, ad una distanza minima di 10mm

• Se il piano cottura è installato sopra ad un forno, posizionare il pannello di separazione ad una distanza

minima di 15mm, e seguire le istruzioni di installmente relative al forno assicurando ci sua sufficiente

aerazione come illustrato in figura 6.

In anni caso, la connessione elettrica dei due apparenti dev'essere effettuata

separamente, sua per ragioni di sicurezza che per facilitarne eventuali interventi in caso di necessità.

Si consiglia di usare un forn o dotato di systema di ventilazione interna forzata.

Fissaggio del piano (fig.7):

Il fissaggio del piano cottura sul mobile dev'essere effettuato come segue:

• posizionare l'apposita guarnizione sigillante formita in dotazione [C] lungo il perimetro esterno del

foro praticato nel mobile seguendo lo schema indicate in fig.4, in modo che le estremità delle striscie siano perfettamente unite tra loro senza sormontarsi;

• Sistemare il piano nel foro del mobile curandone la centratura;
• Fissare il piano al mobile con le apposite staffe [A] fornite in dotazione, come illustrato in figura 7.

Una corretta installmente della guarnizione signillante, offre un'assoluta garanzia contro infiltrazioni di liquidi.

Locale di installatione e scarico dei prodotti della combustione:

Attenzione: l'apparecchio deve essere installato ed usato esclusivamente in locali idonei, e comunique in conformità alle leggi vigenti in materia.

L'installatore devefare riferimento alle in vigore per quanto riguarda la ventilazione e l'evaquazione dei prodotti della combustione. Si ricorda a tal proposito che l'aria necessaria alla combustione è di 2m^3 /h per agli kW di potenza (gas) installata.

locale di installmente

Il locale dove viene installata l'apparecchiatura a gas deve ave un naturale afflusso d'aria necessaria alla combustione del gas (norme UNI-CIG 7129 e 7131).

L'afflusso dell'aria deve venire direttamente da una o più aperture praticate su una sezione libera di almeno 100cm^2 (A). Nel caso di apparecchi privi di valvola di sicurezza, questa aperture deve ave una sezione minima di almeno 200cm^2 (fig.8)

Questa aperture deve essere approntata in modo da non risultare ostruita né dall'interno né dall'esterno e posizionata vicino al pavimento e dal lato opposto rispetto all'evacuatione dei prodotti della combustione. Qualora non fosse possile praticare le necessarie aperture, l'aria necessaria più essere introdotta da un locale adiacente, ventilato come richiesto, parchè questo locale non sia una camera da fatto, un ambiente pericoloso o in depressione (UNI-CIG 7129).

scarico dei prodotti della combustione

Gli apparecchi di cottura a gas devono scaricare i prodotti della combustioneattraverso cappe collegate a canne fumarie oppure direttamente all'esterno (fig.8)

In caso non sia possible installare una cappa, è necessario l'impiego di un'elettroventilatore applicato ad una parete esterna o alla finestra dell'ambiente.

Questo eletroventilatore delve ave alla portata tale da garantire un ricambio d'aria nel locale cucina pari ad almeno 3/5 volte il suo volume (UNI-CIG 7129).

componenti illustrati in figura 8:

A aperture per entrata dell'aria
C cappa per evacuatione prodotti della combustione
E eletroventilatore per evacuatione dei prodotti della combustione

Allacciamento all'impianto gas

Prima dell'installazione assicurarsi che le condizioni di distribuzione locale (natura e pressione del gas erogato) e le regolazioni del piano siano compatibili, confrontandole con le targhette tecniche del prodotto. Verificare inoltre che il locale sia conforme come da capitoli precedenti.

Il collegamento gas deve essere eseguito in conformità alle norme UNI-CIG 7129 e 7131.

Il piano di cottura deve essere collegato alla rete gas mediante tubi metallici rigidi oppure tubi flessibili in acciaio inox a parete continua, conformi alla norma UNI-CIG 9891, con estensione massima di 2 mt.

Assicurasi, nel caso di utilizzo di tubi flessibili, che non vadano in contatto con parti mobili o schiacciati. Il collegamento deve essere effettuato in modo da non provocare sollecitazioni di alcun genere sull'apparecchio.

Il raccordo di entrata del gas è filettato G 12 (fig.12).

Per collegamenti ISO R7 non è necessario interporre la guarnizione;

Per collegamenti ISO R228 è necessario interporre la rondella di testa fornita in dotazione.

Dopo le operazioni di allacciamento, si dovrà assolutamente verificare la tenuta delle connessionitramite prodotti specifici in commercio o tramite una soluzione saponosa.

Collegamento elettrico

L'apparecchio dev'essere allacciato alla rete elettrica verificando in precendenza che la tensione di rete corrisponda ai valori indicati nella targhetta caratteristiche del prodotto e che la sezione dei cavi dell'impiano elettrico possa supportare il carico di tensione indicate anch'esso nella targhetta.

La spinautilizzata per la connessione devese essere a norma, idonea alla potenza assorbita dal piano.

Per il collegamento diretto alla rete, è necessario prevedere un dispositivo che assicuri la disconnessione dalla rete in caso di necessità, con una distance di apertura dei contatti che consenta la disconnessione completeness nelle condizioni della categoria di sovratensione III, conformmente alle norme di installment.

Avvertenze:

• Non utilizzato riduzioni, adattatori o deviatori per l'allacciamento alla rete elettrica, in quanto potrebbero surriscaldarsi e provocare incendi;
• Il collegamento a terra dell'apparecchio è obbligatorio a norma di legge (fig.10)

In caso di sostituzione del cavo di alimentazione, utilizzato un cavo avente le stesse caratteristiche di quello fornito di seriese, adatto al carico di tensione di esercizio e devessere richiesto al Servizio Assistenza.

E' inolte necessario che l'estremità che andr'a collegata all'apparecchio abbia il filo di messa a terra colore giallo-verde più lungo di circa 20mm rispettoagli altri.

Per la sezione del cavo di alimentazione, consultare la tabella sottostante:

Tipodi piano	sezione cavo
Solo con bruciatori a gas	Ø0,75 mm2
Con una piastra elettrica da 1000W	Ø0,75 mm2
Con una piastra elettrica da 1500W o con 2 piastre elettriche	Ø1,50 mm2
Barbecue - Friggitrice	Ø1,50 mm2

E' necessario inoltre che venga rispetto il seguente codice-colore durante il collegamento dei cavi:

BLU NEUTRO (N)

MARRONE FASE (L)

GIALLO-VERDE TERRA (12)

• Si delve poter scollegare l'apparecchio dato l'installazione. La disconnessione cui essere effettuatatramite una spina oppure un interrutatore previsto nella rete, conformmente alle regole d'installazione.
• Se il cavo di alimentazione è danneggiato, deve essere tempestivement sostituito dal costruttore, del Servizio Assistenza, o da un technician补水ilatorio, come prevenire rischi.

ADATTAMENTO A DIVERSI TIPI DI GAS

Qualora dovesse rendersi necessario l'adattamento del piano ad un gas differente da quello predisisto di seri, si dovranno sostituire gli iniettori con quelli relativi al gas richiesto (reperibili pressi i centri assistenza)

La scelta degli iniettori da montare deve tener conto delle tabelle iniettori poste alla fine del manuale.

Gli iniettori sono identificabili con il diametro, espresso in centesimi di mm, stampigliato sugli iniettori stessi.

Sostituzione degli iniettori:

• Togliere le griglie e gli spartifiamma dal piano cottura;
• Con una chiave fissa a tubo sostituire gli iniettori "J" (fig.9) con quelli relativi al gas da utilizzato
• Rimontare i bruciatori;

I brucitori non richiedono la regolazione dell'aria primaria.

Regolazione del minimo (fig.9):

Dopo aver sostituito gli iniettori, accendere il bruciatore e sfilare la manopola. Posizione are il rubinetto sul minimo, con un cacciavite all'interno dell'asta: avvitare per diminuire la fiamma, svitare per augmentarla.

Per il gas GPL (G30/G31) la vita di regolazione va avvitata completeness.

Il risultato dovr è essere una piccola fiamma omogenea e regolare lungo tutte la corona del bruciatore. Verificare inoltre che:

• ruotando rapidamente il rubinetto alla pos. di massima erogazione alla minima il fuoco non si spenga
• nel caso di piani con valvola di sicurezza, la fiamma al minimo deve bambire leggermente la termocoppia
• acceso alcuni minuti al minimo, il fuoco non si delve spagnere

PULIZIA E MANUTENZIONE

Per una Buona conservazione del piano cottura, occore pulirlo regolarmente al termine di agli utilizzato, dopo averlo lasciato raffreddare.

• Non utilizzato detergenti e spugne abrasive oppure oggetti appuntiti per pulire il pianale
• Evitare assolutamente l'uso di idropulitrici ad alla pressione o pulitrici a getto di vapore
• non utilizzato detergenti alcoolici e/o infiammabili

Parti smaltate:

Tutte le parti smaltate devono essere lavate solamente con una spugna, acqua e sapone o altri prodotti specifici come non abrasivi. Al termine vanno asciugate accuramente.

Pianale in acciaio inox:

Il pianale con acciaio inox va pulito con un panno umido e con prodotti reperibili in commercio.
Dopo averlo risciacquato asciugare possibilmente con una pelle di daino.

Griglie:

Le griglie del piano sono state progettate per poter essere lavateanche in lavastoviglie.
Le griglie in acciaio inox possono assumere, nella zona dei bruciatori, una colorazione bluasta (a causa della temperatura elevata). Se non gradito, si può attenuare l'effetto con prodotti reperibili in commercio.

Brucatori:

I brucitori, composti di due pezzi (coperchio+bruciatore), possono essere tutti e lavati separatamente.
Dopo la pulizia devono essere accuratamente asciugati e riposizionati perfettamente nella loro sede.

Nei modelli dotati di accensione elettrica, verificare che l'elettro do "E" (fig.11) sua sempre pulito.

Nei modelli provvisti di valvola di sicurezza, pulire periodicamente la sonda "T" (fig.11) in modo da permettere il regolare funzionamento della valvola di sicurezza.

Sia l'elettro do che la sonda devono essere pulti con cautela in quanto parti sensibili.

Per evitare danni all'accensione elettrica, non utilizzarla quando i brucatori non sono in sede.

Piastre elettriche:

La pulizia delle piastre elettriche in ghisa deve essere effettuata a piastre spente e comunique non calde. Pulire con uno stofinaccio umido, rifinire con uno straccio imbevuto di olio minerale.

Nei piani vetroceramici non utilizzato detergenti abrasivi o raschietti appuntiti in metallo per pulire il veto,

in quanto possono graffiare la superficie, provocando un danneggiamento del vetro.

Utilizzare solamente detergenti neutri e comunique non inflammabili.

Piastre vetroceramiche

La pulizia delle piastre elettriche delve avvenire con quest' ultime appena tiepide.

Pulire con uno strofinaccio umido, rifinire con "raschetto" (optional).

Manutenzione

Gli apparecchi di cottura, al di là da una corretta gestione e pulizia, non necessitano di particolare manutenzione, tuttavia si raccomanda di far eseguire un controllo da un technician autorizzato almeno una volta agli due anni.

Qualora si noti qualcosa al di fuori dell'ordinario utilizzato (eccessivo indurimento nella rotazione delle manopole, difficoltà nell'accensione dei fuochi, odore di gas, ec...) chiudere immediatamente il rubinetto generale e chiamare il servizio assistenza tecnica.

Nel caso si debba sostituire il rubinetto, dev'essereambiataanche la relativa guarnizione.

Coperchio in vetro

Nel caso in cui il piano fosse provvisto di coperchio in vetro, prestare le seguenti attenzioni:

• Non appoggiare pentole calde sopra il coperchio quando è chiuso.
• Rimuovere gli eventuali liquidi tracimati sopra diesso prima di aprirlo.
• A seguito di riscaldamento potrebbe rompersi.

Spagnere tutti i brucatori e le piastre elettriche ed aspettare che si raffreddino prima di chiuderlo.

Servizio assistenza clienti

Prima di chiamare il servizio Assistenza Tecnica

In caso di mancato funzionamento del piano vi consigliamo di:

• Verificare il buon inserimento della spina nella presa di corrente;
• Verificare che l'afflusso di gas sia regolare.

Nel caso non s'individui la causa di mal funzionamento:

specnere l'apparechio, non manometterlo e chiamare il Servizio di Assistenza Tecnica.

SERVIZIO ASSISTENZA CLIENTI

CERTIFICATO DI GARANZIA CONVENZIONALE: casa fare?

Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserto nel prodotto ed in base alle previsioni del decreto legislativo 24/02, nonché del decreto legislativo 6 settembre 2005, n. 206, per un periodo di 24 mesi decorrenti alla data di consegna del bene.

Cosi come riportato nei testi dei Decreti Legislativi citati, il certificato di garanzia dovrà essere da Lei conservato, debitamente compilato, per essere molto al Servizio Assistenza Tecnica Autorizzato,

in caso di necessità, unitamente ad un documento fiscalmente valido rilasciato dal rivenditore al momento dell'acquisto (bolla di consegnata, fattura, scontrino fiscale, altro) sul quale siano indicate il nominativo del rivenditore, la data di consegnata, gli estremi identificativi del prodotto ed il prezzo di cessione.

Resta pure inteso che, salvo prova contraria, poiché si presume che i difetti di conformità che si manifestano entro sei mesi alla consegna del bene estessero più a tale data, a meno che tale ipotesi sa iscompatibile con la natura del bene o con la natura del difetto di conformità, il Servizio di Assistenza Tecnica Autorizzato Gias, verificato il diritto all'intervento, lo effettuerà senza addebitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi.

Per contro, nel successivo periodo di diciotto mesi di vigenza della garanzia, sare invece onere del consumatore che intenda fruire dei rimedi accordati alla garanzia stessa provare l'esistenza del difetto di conformità del bene sin dal momento della segna;

nel caso in cui il consumatore non fosse in grado di fornire della prova, non potranno essere applicate le condizioni di garanzia previste e pertanto il Servizio di Assistenza Tecnica Autorizzato Gias effettuerà l'intervento addebitando al consumatore tutti iosti relativi.

ESTENSIONDELLA GARANZIA FINO A 5 ANNI : come?

Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei trovera le informazioni ed i documenti necessari per prolungare la garanzia dell'apparecchio sino a 5 anni earsi, in caso di guasto, non pagare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi.

Per qualsiasi informazione necessitasse, La preghiamo rivolgersi al numero Telefonico del Servizio Clienti 199 12 13 14.

ANOMALIE E MALFUNZIONAMENTI: a chi rivolgersi?

Per qualsiasi necessità il centro assistenza autorizzato è a Sua completeness per fornirLe i chiarimenti necessari;COMUNQUE qualora il Suo prodotto presenti anomalie o mal funzionamenti, prima di rivolgersi al Servizio Assistenza Autorizzato, consigliamo vivamente di effettuare i controlli indicati sopra.

UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA.

Qualora il problema dovesse persistere, componendo il "Numero Utile" sotto indicato, sare

messo in contatto direttamente con il Servizio Assistenza Tecnica Autorizzato che opera nella Sua zona di residenza. Attenzione, la chiamata è a pagamento; il costo verrà comunicato,tramite messaggio vocale, dal Servizio clienti dell'operaatore Telefonico utilizzato. Dettagli sono presenti sul sito internet www.candy.it

MATRICOLA DEL PRODOTTO. Dove si trova?

E' indispensable che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che trovera sul certificato di garanzia.

In quello modo Lei potrà contribuire ad evitare trasferte inutili del technique, risparmiandooltretutto i relativiosti.

Isolamento de base (fig.6):
