MODE D'EMPLOI VIO X206 DB Technologies
Les avertissements spécifiés dans ce manuel doivent être respectés ainsi que les "CARACTERISTIQUES TECHNIQUES -Section 2"
3. PARAMÈTRES PRÉ-RÉGLAGE DSP ET CONTRÔLE À DISTANCE 78
4. CONNEXIONS 80
BRANCHEMENT ET RELANCE DE L'ALIMENTATION.... 80
BRANCHEMENT ET RELANCE DU SIGNAL AUDIO ET RDNET.... 81
5. INSTALLATION ET CONFIGURATION LINE-ARRAY 82
CONTENU DE L'EMBALLAGE 82
EXEMPLES D'INSTALLATION.... 82
6. INSTALLATION ET CONFIGURATION POINT-SOURCE 85
7. DÉPANNAGE 87

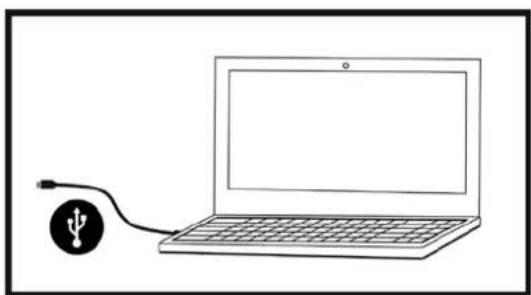

8. MISE À JOUR DU MICROLOGICIEL 88
9. SPÉCIFICATIONS TECHNIQUES 89
INFORMATIONS GÉNÉRALES 89
Merci d'avoir acheté un produit conçu et développé en Italie par dBTechnologies ! Ce module line-array actif, puissant à montage rapide, est le résultat d'une longue expérience dans le secteur de la diffusion sonore. Il adopte des solutions optimisées dans le domaine acoustique et électronique ainsi que pour le choix des matériaux utilisés.
INTRODUCTION
X206 inaugure une nouvelle conception dans le secteur de la diffusion sonore pour les applications live d'intérieur et d'extérieur : un haut-parleur full-range point-source puissant pouvant se transformer en élément line-array et vice versa par une simple opération. Les principales caractéristiques partagées par les deux modèles (X206 et X206-100) sont :
- design acoustique avec pavillon ou guide d'onde (selon le modèle)
- système de montage intégré et un jeu d'accessoires professionnels selon le type d'utilisation
- un amplificateur puissant (900 W RMS) et une valeur de SPL de 131 dB
- un contrôle confié à un DSP puissant à 32 bits
- relances d'alimentation, audio et de réseau pour un câblage optimisé
• contrôle RDNet on-board et logiciels prédictifs et de gestion à distance (EASE FOCUS 3, AURORA NET)
RÉFÉRENCES POUR L'UTILISATEUR
Pour utiliser au mieux votre enceinte VIO il est recommandé de :
- lire le manuel d'utilisation quick start inclus dans l'emballage et le présent manuel d'utilisation dans son intégralité et le conserver pour toute la durée de vie du produit.
- enregistrer le produit sur le site http://www.dbtechnologies.com à la section « SUPPORT ».
- conserver la preuve d'achat et la GARANTIE (Manuel d'utilisation « section 2 »).
VIO-X206 Code 420120356 RÉV. 1.3
CARACTÉRISTIQUES MÉCANIQUES ET ACOUSTIQUES
DIMENSIONS ET POIDS
La série a été conçue avec une attention particulière à l'optimisation du poids et de l'encombrement. Le coffret est en bois, revêtu en polyuréa, il pèse 31,3 kg. Les dimensions sont : 210 mm (L), 650 mm (H), 270 mm (P).
L'optimisation acoustique commence par une sélection attentive des matériaux, de la forme et de la géométrie du coffret en bois.

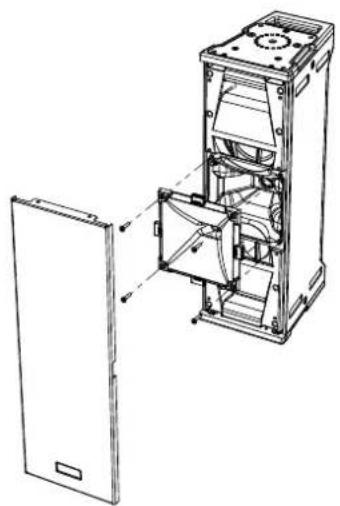

À l'intérieur du module il y a plusieurs solutions techniques permettant de garantir le maximum de précision dans une gamme de fréquence très étendue.
En particulier, le design acoustique prévoit une partie avant optimisant la cohérence d'émission en mesure d'abriter un pavillon ou un guide d'onde, selon le modèle.

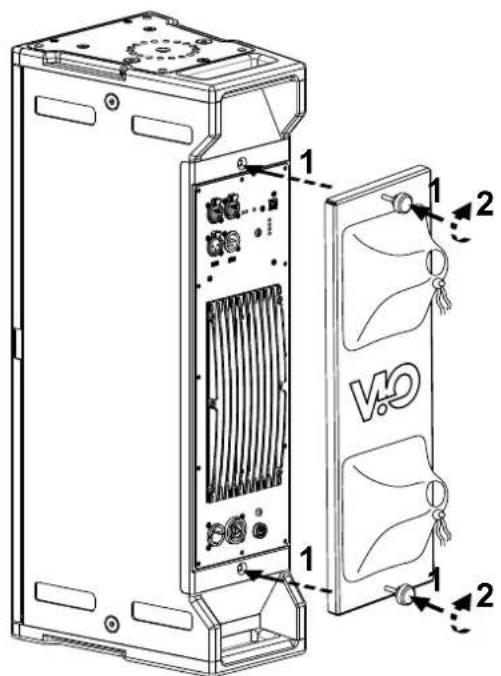

L'ergonomie du module et le montage rapide en line-array sont garantis par :
1) Poignée à l'arrière
2) Points de montage mécanique intégré
Pour l'utilisation d'extérieur une housse anti-pluie RC-1 est prévue en option.

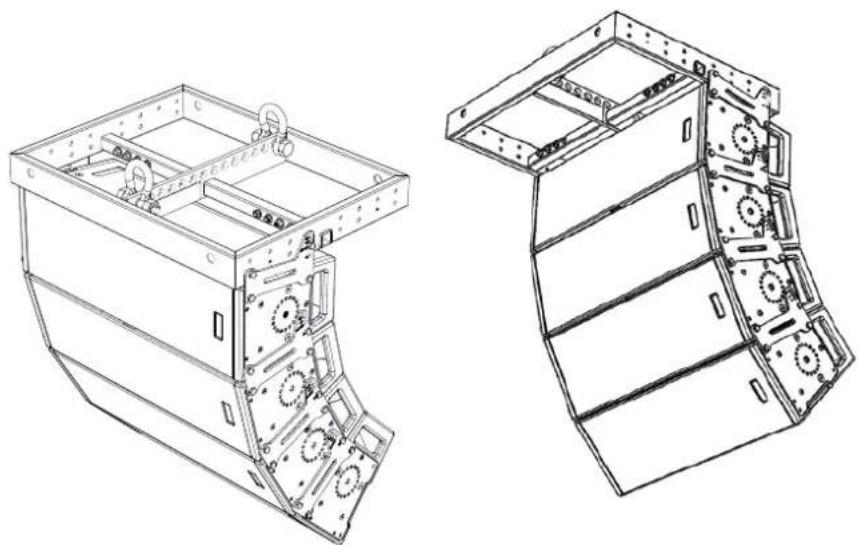

À titre d'exemple, la fly-bar DRK-1 en combinaison avec les étriers LP permet un montage rapide de X206-100 en line-array. Le positionnement du boulon dans les trous prévus, comme la figure le montre, permet de choisir parmi les angles prédéfinis. Pour tout éclaircissement, consulter les instructions de chaque accessoire, et pour toute mise à jour visiter le site www.dbtechnologies.com.

ATTENTION!
- Utiliser uniquement les accessoires et les configurations indiqués dans le présent manuel et opérer conformément à ce qui est indiqué dans les manuels correspondant aux accessoires, même s'ils ne sont pas illustrés ici.
VIO-X206
Code 420120356 RÉV. 1.3
CARACTÉRISTIQUES DE LA SECTION D'AMPLIFICATION ET DE CONTRÔLE
L'amplificateur numérique, classe D, est le cœur des modules VIO-X206.
Il permet un débit jusqu'à 900 W RMS, de façon silencieuse et efficiente.
Le contrôle du système est confié à un DSP puissant qui permet de configurer de façon immédiate et rapide le line-array dans n'importe quel contexte d'utilisation.
Grâce à la possibilité de connexion au réseau via RDNet, les paramètres sur le panneau peuvent être contrôlés à distance, grâce au logiciel « AURORA NET » (voir le paragraphe PARAMÈTRES DSP PRESET ET COMMANDE À DISTANCE) 3
Le panneau du DIGIPRO G3 est caractérisé par :
• Section d'Entrée de Sortie et de Contrôle
• Section d'Alimentation

ATTENTION!
- N'essayer en aucun cas d'ouvrir l'amplificateur.
-
En cas de dysfonctionnement, couper immédiatement l'alimentation et débrancher le module du réseau, puis contacter un réparateur agréé.
-
Utiliser de préférence des câbles dotés de connecteurs d'origine Neutrik®, de haute qualité. En contrôler périodiquement l'intégrité.
-
L'enceinte est livrée avec un fusible déjà monté pour la plage 220-240 V. S'il est nécessaire de travailler dans la plage de tension 100-120 V :
-
Débrancher toutes les connexions, y compris l'alimentation.
- Attendre 5 minutes.
- Remplacer le fusible par celui fourni dans l'emballage pour la plage 100-120 V.

- Ne jamais démonter la grille frontale de protection du produit. Pour prévenir le danger de choc électrique, en cas d'endommagement accidentel ou de remplacement de la grille de protection (à effectuer auprès du service assistance), couper immédiatement l'alimentation. Ne jamais brancher l'alimentation secteur avec la grille démontée.
VIO-X206 Code 420120356 RÉV. 1.3

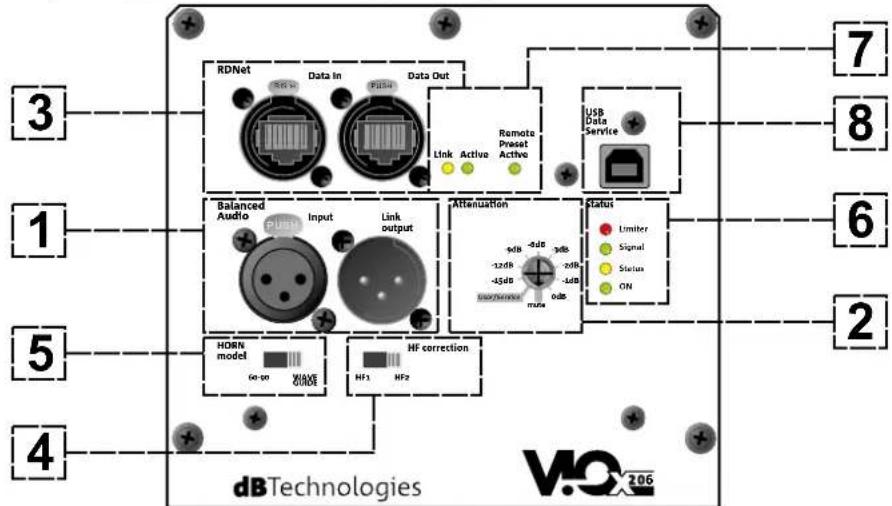

SECTION D'ENTRÉE, DE SORTIE ET DE CONTRÔLE
Entrée et sortie compatible avec câbles XLR symétriques.
En particulier, « Input » est utilisé pour le branchement avec le signal audio venant du mélangeur ou d'une autre enceinte, « Output Link » pour la relance du signal aux autres modules du line-array en configuration daisy-chain.
2. ATTENUATION
Commande rotative à 10 positions pour la sélection de l'atténuation selon les valeurs prédéfinies (0, -1, -2, -3, -6, -9, -12, -15 dB) et avec position de MUTE pour mettre l'installation au silence et Utilisateur/Service pour configurer le mode de l'éventuelle mise à jour micrologiciel avec connexion locale. Il convient de rappeler que la mise à jour d'un système en réseau connecté à Aurora Net prévoit une procédure spécifique.
3. ENTRÉE ET RELANCE DE LA CONNEXION DE RÉSEAU RDNet
Section compatible avec les câbles de réseau avec connecteurs type etherCON/RJ45.
En particulier « Data in » doit être relié à des dispositifs comme RDNet Control 2 ou Control 8, « Data Out » est utilisé pour la relance du réseau à d'autres modules du line-array en configuration daisy-chain.
Permet l'optimisation de la correction acoustique (notamment sur les hautes fréquences) nécessaire en fonction de la distance, aussi bien avec fonctionnement point-source qu'en line-array. On doit entendre par HF1 la position à sélectionner pour une utilisation à proximité, et par HF2 à une distance majeure.
5. HORN model
Sélecteur pour la configuration correcte du comportement acoustique de VIO X206 selon le modèle point-source (avec pavillon acoustique) ou comme line-array (X206-100 avec guide d'onde).
6. LED D'ÉTAT
LED relatives au fonctionnement du module. Un tableau dans la page suivante résume et synthétise la fonction des différentes LED.
7. USB DATA SERVICE
Port de type USB B, à utiliser exclusivement pour la mise à jour du micrologiciel du produit. Voir la section « MISE À JOUR DU MICROLOGICIEL » pour plus d'informations.
8. LED DE CONTRÔLE
LED relatives au fonctionnement en réseau (RDNet) du module.
En particulier, « Link » allumée indique que le réseau RDNet est actif et qu'il a reconnu le dispositif, « Active » en mode clignotant indique la présence de trafic de données, « Remote Preset Active » indique que toutes les commandes locales sur le panneau de l'amplificateur sont by-passées par le contrôle à distance RDNet.
VIO-X206
Code 420120356 RÉV. 1.3
| TYPE LED | PHASE D’ALLUMAGE DE L’ENCEINTE | EN FONCTION NORMALE | WARNING GÉNÉRIQUE | BLOCAGE POUR ANOMALIE DE L’ENCEINTE |
| LIMITER ÉTEINT | ÉTEINT, | IL S’ALLUME SEULEMENT EN CAS D’INTERVENTION | CLIGNOTEMENT MOMENTANÉ | CLIGNOTEMENT CYCLIQUE CONTINU |
| SIGNAL | ÉTEINT CLIGNOTEMENT | EN PRÉSENCE DE SIGNAL | SIGNALISATION NORMALE D’AUDIO EN ENTRÉE | ÉTEINT |
| SOURDINE/PROT | ALLUMÉ PENDANT QUELQUES SECONDES | ÉTEINT CLIGNOTEMENT | MOMENTANÉ | ALLUMÉ FIXE |
| PRÊT ÉTEINT | ALLUMÉ FIXE ALLUMÉ FIXE | ÉTEINT |
Tableau de signalisation des LED d'état

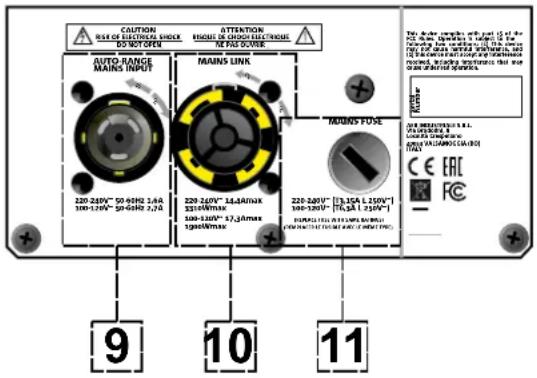

SECTION D'ALIMENTATION
Compatible avec le connecteur powerCON TRUE1®, l'alimentation est dotée de fonction autorange. Après avoir défini la plage opportune avec le remplacement éventuel du fusible, il reconnaît automatiquement la tension à l'intérieur de la plage [100-120V\~] ou bien [220-240V\~].
10. RELANCE D'ALIMENTATION « MAINS INPUT »
Compatible avec connecteur type powerCON TRUE1® pour la relance de l'alimentation à d'autres modules. Pour savoir le nombre maximum de modules pouvant être connectés dans un système relancé, consulter la section SPÉCIFICATIONS TECHNIQUES.
11. FUSIBLE DE RÉSEAU
Logement pour le fusible de réseau.
VIO-X206 Code 420120356 RÉV. 1.3

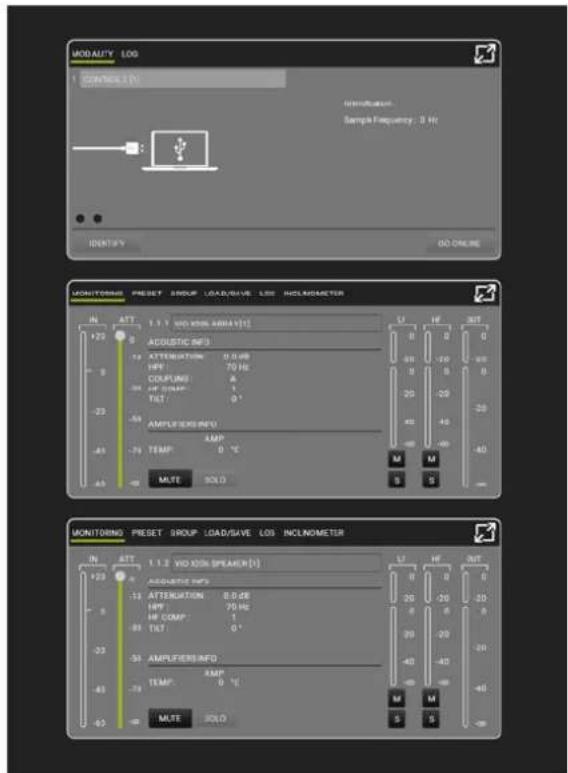

2. LOGICIEL DE RÉFÉRENCE
Les logiciels prédictifs et de contrôle pouvant être utilisés sont :
- EASE FOCUS (pour la prédiction acoustique, avec plug-in éventuel pour un premier contrôle sur la sécurité mécanique)
• AURORA NET (pour le contrôle à distance complet)
3. PARAMÈTRES PRÉ-RÉGLAGE DSP ET CONTRÔLE À DISTANCE
L'utilisation d'un line-array comporte un certain nombre d'avantages dans des contextes différents, en particulier :
- SPL homogène tout au long de la directrice frontale des enceintes, un effet que l'on peut apprécier sur les distances moyennes supérieures
- comportement acoustique directif qui permet de focaliser de manière précise le son sur le public, en évitant des dispersions inutiles dans des zones où une couverture acoustique n'est pas nécessaire.
L'optimisation réalisable du line-array tient compte du comportement du système par rapport à la fréquence : - au fur et à mesure que la distance du line-array augmente, l'atténuation de l'air augmente aussi. Cela produit son effet en particulier sur les hautes fréquences.
- Au fur et à mesure que l'angle entre les éléments du line-array augmente, le couplage acoustique synchronisé aux fréquences moyennes diminue.
- Au fur et à mesure que le nombre de modules du line-array augmente, les basses fréquences s'ajoutent selon une acoustique cohérente.
VIO-X206
Code 420120356 RÉV. 1.3

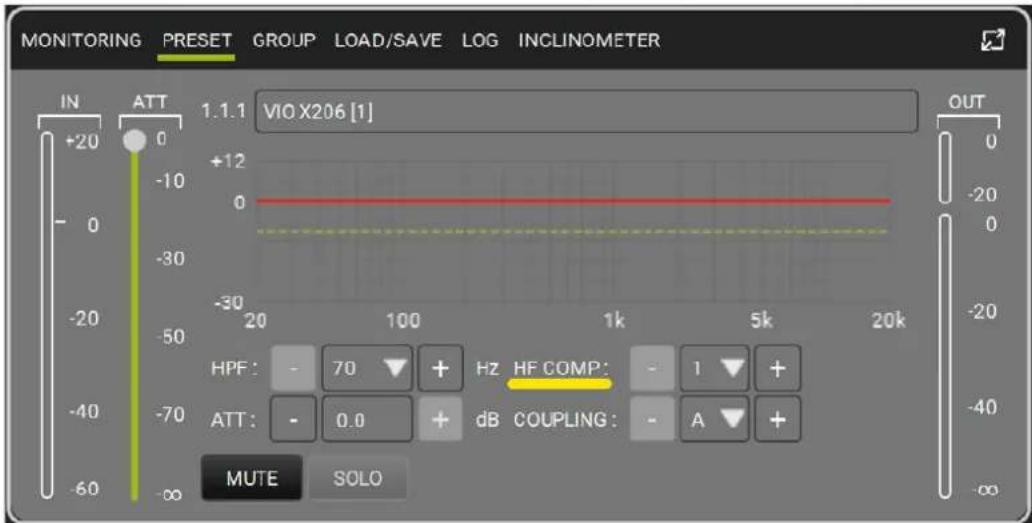

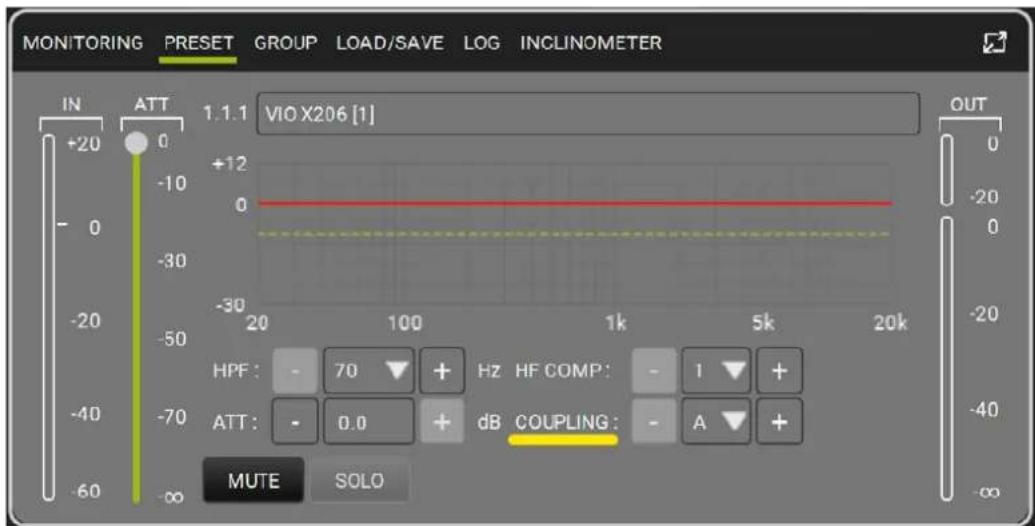

La configuration acoustique en line-array des modules VIO X206 peut être optimisée grâce aux fonctions de contrôle gérées par le DSP, via l'utilisation du logiciel AURORA Net.
Dans le menu PRESET, il est possible de sélectionner le nombre de haut-parleurs utilisés dans le line-array sous l'option COUPLING, avec trois choix disponibles.:
• A - de 2 à 6 enceintes
• B - de 7 à 8 enceintes
• C - de 9 à 10 enceintes
- FLAT (aucune bande de fréquence n'est particulièrement accentuée)
- front fill (nez de scène) avec le public éloigné de 0 à 5 m (16 pieds)
- avec le public à une distance entre 6-20 m (17-66 pieds)
- avec le public à une distance entre 21-30 m (67-98 pieds)
VIO-X206 Code 420120356 RÉV. 1.3
4. CONNEXIONS
BRANCHEMENT ET RELANCE DE L'ALIMENTATION


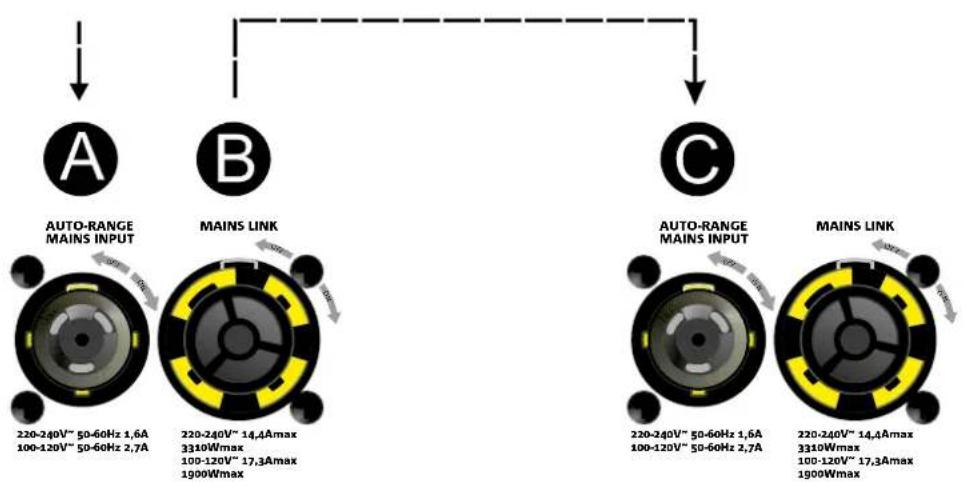

Dans l'illustration ci-dessus est représenté un cas de branchement générique où un module 1 est au-dessus du module 2. Utiliser pour cela des câbles avec connecteurs powerCON TRUE1® (non fournis).
- Brancher l'alimentation du module 1 AUTO-RANGE MAINS INPUT (A).
- Relancer l'alimentation du module 1 au module 2, en reliant la sortie MAINS LINK (B) du module 1 à l'entrée AUTO-RANGE MAINS INPUT (C) du module 2.
- Répéter cette dernière opération jusqu'à brancher le nombre maximum admis de modules du line-array (voir le chapitre SPÉCIFICATIONS TECHNIQUES).

ATTENTION!
- Les câbles doivent être dimensionnés de manière opportune et la conception, l'installation et le contrôle du système doivent être effectués exclusivement par du personnel qualifié. AEB Industriale décline toute responsabilité en cas d'utilisation de câbles non appropriés, non certifiés et non compatibles avec le dimensionnement correct de l'installation et non conformes aux réglementations en vigueur dans le pays d'exploitation.
VIO-X206
Code 420120356 RÉV. 1.3
BRANCHEMENT ET RELANCE DU SIGNAL AUDIO ET RDNET


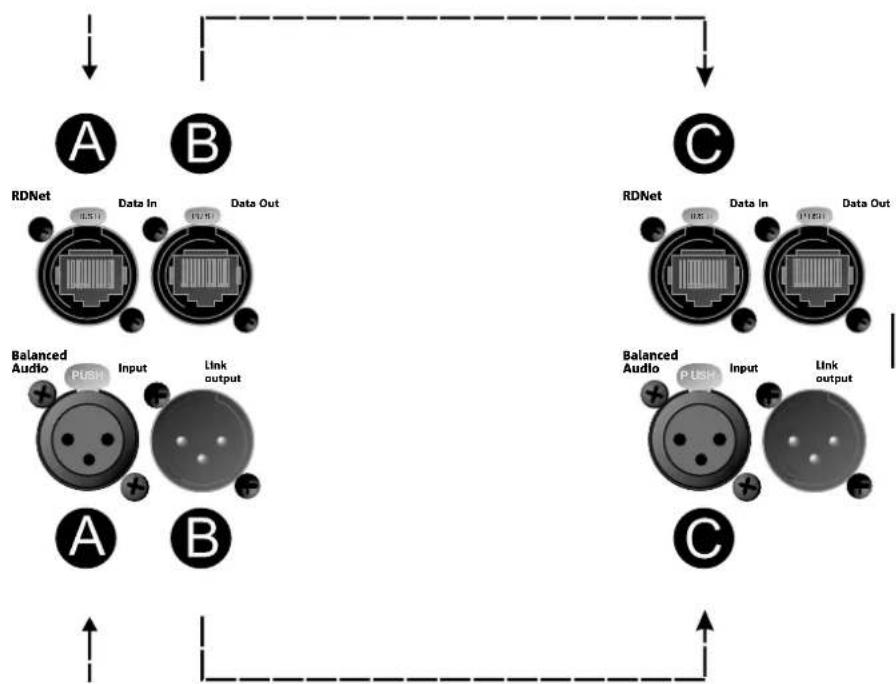

Dans l'illustration ci-dessus est représenté un cas de branchement générique où un module 1 est au-dessus du module 2, cette fois-ci avec l'illustration des branchements audio et de réseau. Utiliser à cette fin les câbles non fournis, avec connecteurs XLR (audio) et etherCON/RJ45 (réseau). Pour plus d'informations sur tous les types de câbles disponibles, se référer aussi à l'image dans la page suivante.
- Pour le branchement audio, relier le câble venant de MIXER/LINE à l'entrée BALANCED AUDIO INPUT (A) du module 1 du line array. Relancer le signal entre le premier et le deuxième module. À cette fin, relier la sortie BALANCED AUDIO OUTPUT/LINK (B) du module 1 à l'entrée BALANCED AUDIO INPUT (C) du module 2.
- Répéter l'opération entre le deuxième et le troisième module, et ainsi de suite jusqu'à relier tous les modules du line-array.
- Pour la connexion de réseau, relier le connecteur DATA IN (A) du module 1 à l'unité de contrôle à distance (RDNet CONTROL 2 ou bien RDNet CONTROL 8). Relancer le signal en reliant DATA OUT (B) du module 1 à DATA IN (C) du module 2.
- Répéter l'opération entre le deuxième et le troisième module, et ainsi de suite jusqu'à relier tous les modules du line-array.

ATTENTION!
- Remplacer tout câble éventuellement endommagé, afin d'éviter des dysfonctionnements et une mauvaise qualité du son.
VIO-X206 Code 420120356 RÉV. 1.3
5. INSTALLATION ET CONFIGURATION LINE-ARRAY
CONTENU DE L'EMBALLAGE
Vérifier que le contenu de l'emballage du module X-206 est complet. L'emballage contient :
- Module X206
- fusible pour le fonctionnement dans la fourchette de tension 110-120V\~ (voir la section CARACTÉRISTIQUES DE LA SECTION D'AMPLIFICATION ET DE CONTRÔLE pour plus d'informations)
- quick start et la documentation de garantie
EXEMPLES D'INSTALLATION
Cette section illustre quelques exemples d'installation pour conseiller des applications différentes du modèle avec guide d'onde et avec point-source. Pour toute référence consulter également les instructions relatives des accessoires, de même que les notices figurant sur les étiquettes éventuelles des produits.

ATTENTION!
Le produit et les accessoires doivent être utilisés uniquement par du personnel expérimenté ! S'assurer que l'installation est positionnée de façon stable et sûre pour éviter toute situation de danger pour les personnes, les animaux et/ou les choses. L'utilisateur est tenu de suivre les réglementations et les lois en vigueur en matière de sécurité dans le pays où est utilisé le produit. Pour l'utilisation en sécurité, vérifier périodiquement la fonctionnalité de toutes les parties et l'intégrité avant la mise en service.
La conception, les calculs, l'installation, les essais et l'entretien des systèmes suspendus ou stack audio professionnels doivent être effectués exclusivement par du personnel autorisé. AEB Industriale n'est pas responsable pour des installations non conformes, effectuées en l'absence des conditions requises de sécurité.

VIO-X206
Code 420120356 RÉV. 1.3

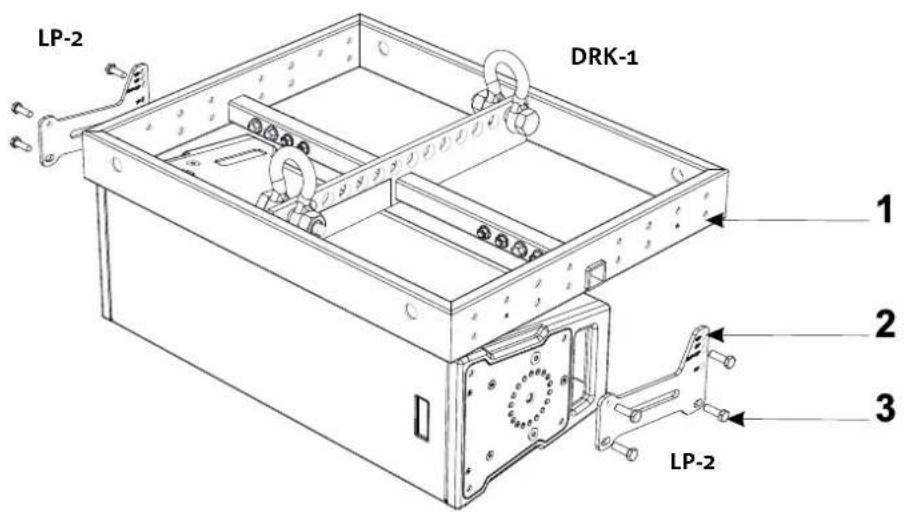

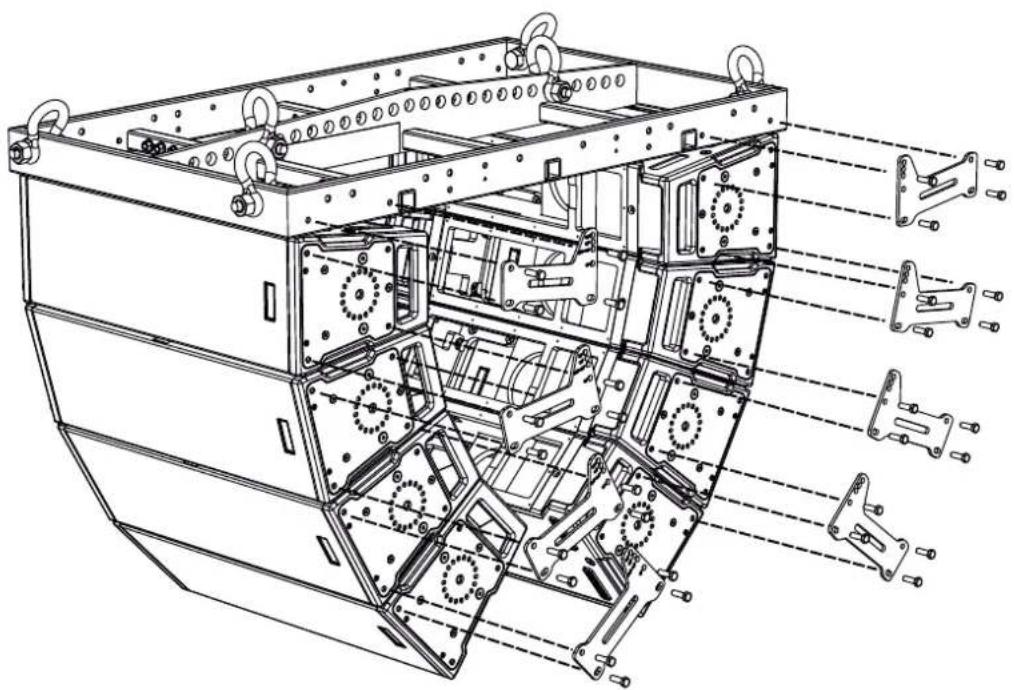

ViO-X206-100 est installé dans la configuration line-array à l'aide d'une fly-bar DRK-1 et des étriers latéraux LP. Les configurations admises prévoient les angles positifs et négatifs. L'utilisation « stacked » est également admise.
Veuillez noter que cet accessoire permet la suspension des subwoofers S115 aussi.
Les limites maximales pour toutes les configurations selon les standards de sécurité principaux figurent dans les étiquettes et les instructions des accessoires.


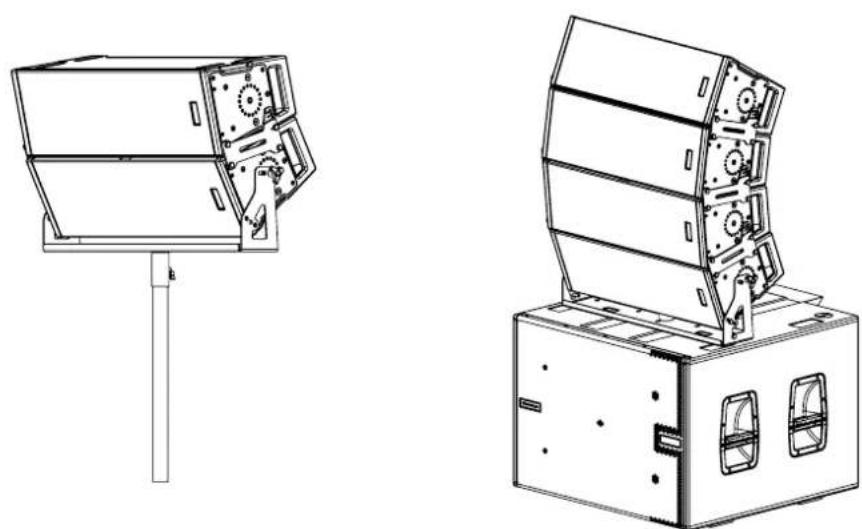

ViO-X206-100 peut également être installé en line-array avec DRK-2 et les étriers latéraux LP. Cela complète les possibilités d'installation, même dans les espaces plus larges et difficiles et prévoit l'installation simultanée avec subwoofer S115.
La figure illustre deux exemples à titre purement informatif.
Les limites maximales pour toutes les configurations selon les standards de sécurité principaux figurent dans les étiquettes et les instructions des accessoires.

- Ne jamais utiliser les poignées, les étriers ou les autres éléments de l'enceinte pour suspendre directement les modules ou le système !
- En cas d'utilisation à l'extérieur, il est toujours conseillé d'ancrer le système pour éviter toute oscillation due aux agents atmosphériques et au vent
VIO-X206
Code 420120356 RÉV. 1.3

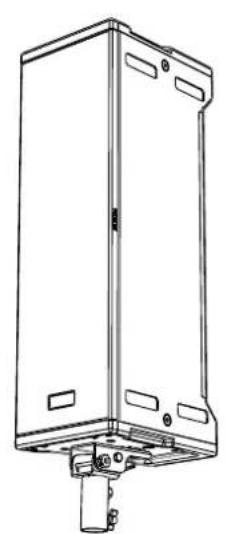

6. INSTALLATION ET CONFIGURATION POINT-SOURCE
ViO-X206 (point source) peut être installé dans plusieurs configurations et utilisations, grâce à un jeu d'accessoires complet. Cela permet une grande polyvalence d'utilisation, de même que la possibilité de transformer un modèle point-source en line-array et vice versa, au moyen d'un kit prévu à cet effet, décrit dans la page suivante.
Pour toute information supplémentaire et les notices de sécurité pertinentes, se référer aux instructions relatives et aux étiquettes éventuelles.

Le module ne s'allume pas :
- Vérifier la correcte alimentation en amont du système.
- Vérifier que l'alimentation ou le branchement de relance de l'alimentation est correctement inséré.
Le module s'allume mais n'émet aucun son :
- Vérifier que les raccordements à l'entrée du signal audio ou les relances du signal audio ont été correctement effectués.
- Vérifier que la source audio (mélangeur) est correctement branchée et active.
- Vérifier que, en cas de connexion en réseau RDNet et contrôle avec AURORA NET, la fonction MUTE est désactivée.
Le module émet un son pas totalement satisfaisant.
- Vérifier à nouveau le projet et les spécifications d'installation et de configuration avec dBTECHNOLOGIES COMPOSER.
- Vérifier que les différents paramètres de DSP PRESET sont effectivement répliqués sur le panneau de contrôle du module (surtout si on n'utilise pas la commande à distance des modules).
- Vérifier que, en cas de connexion au réseau RDNet et contrôle avec AURORA NET, tous les paramètres sont configurés correctement.
8. MISE À JOUR DU MICROLOGICIEL
IL très important de mettre à jour périodiquement le micrologiciel du produit, pour assurer sa pleine fonctionnalité. Visiter régulièrement le site http://www.dbtechnologies.com à la section « DOWNLOADS ».

- Télécharger et installer USB BURNER MANAGER dans la section « SOFTWARE & CONTROLLER » sur l'ordinateur.
- Télécharger le fichier .zip du dernier micrologiciel dans la section « DOWNLOADS » relative à votre produit.
- Relier le produit au PC à l'aide du câble USB (non fourni) avec le connecteur du type correct (voir ce détail dans le chapitre CARACTÉRISTIQUES DE LA SECTION D'AMPLIFICATION ET DE CONTRÔLE).
- Dans la page-écran de USB BURNER MANAGER, en haut à droite, sélectionner « Ouverture Fichier ».
- Sélectionner le fichier du micrologiciel précédemment téléchargé.
- Suivre les opérations montrées sur la vidéo.
- Cliquer « METTRE À JOUR ».
9. SPÉCIFICATIONS TECHNIQUES
INFORMATIONS GÉNÉRALES
| Type : | Module point source (X206) ou élément line array (X206-100) à 2 voies |
DONNÉES ACOUSTIQUES
| Réponse en fréquence [- 6 dB] : 66 Hz - 19.5 kHz (X206) / 66 Hz - 18 kHz (X206-100) | |
| Réponse en fréquence [- 10 dB] : 70 Hz - 18 kHz (X206) / 70 Hz - 17.5 kHz (X206-100) | |
| SPL max. à 1 m : 131 dB | |
| HF 1” | |
| HF Voice Coil : 44 mm | |
| LF : 2 x 6,5” | |
| LF Voice Coil : 1,75” | |
| Fréquences de crossover : 1 kHz 24 dB/oct | |
| Interchangeabilité : | Assurée entre les versions Horn et Waveguide par un kit en option prévu à cet effet |
| Directivité (HxV) : 60° x 90° (X206) - 15° x 100° (X206-100) | |
AMPLIFICATEUR
| Type : Digipro® G3 | |
| Classe d'amplification : | Classe D |
| Puissance d'amplification (crête) | 1800 W |
| Puissance d'amplification (RMS) : | 900 W |
| Technique de refroidissement : | Convection |
VIO-X206 Code 420120356 RÉV. 1.3
PROCESSEUR
| Conversion AD/DA : 24 bit 96 kHz | |
| Fonctions avancées : Filtres FIR | |
| Limiter : Peak, RMS, Thermique |
INTERFACE UTILISATEUR
| Commandes | 1 commande rotative à 10 positions, 2 interrupteurs (modèle/HF correction) |
| Led de signalisation : Limiter, Signal, Status, ON | |
| Led d’état (réseau RDNet) Link, Active, Remote Preset Active | |
| Poignées intégrées |
ENTRÉES ET SORTIES
| Entrées et relances d'alimentation : | PowerCON® In/Link |
| Entrées audio : 1x XLR IN symétrique (isolation : Floating ADC) | |
| Sorties audio : 1x XLR link OUT symétrique | |
| Entrées/sorties RDNet : Data In / Data Out (connecteurs etherCON®) | |
| USB (mise à jour du micrologiciel) : | 1x USB type B |
| Absorption à 1/8 de la puissance en conditions moyennes d’utilisation (*) : | 0,8 A (220-240V~) - 1,26 A (100-120V~) |
| Absorption à 1/3 de la puissance en conditions maximales d’utilisation (**) : | 1,6 A (220-240V~) - 2,7 A (100-120V~) |
| Absorption avec enceinte allumée en absence de signal (idle) : | 19 W |
| Courant d’appel (inrush) : | 21.04 A |
| Nombre de modules maximum par ligne d’alimentation (**) [mains input + mains link] : | 1 + 9 (220-240V~) / 1 + 6 (100-120V~) |
* REMARQUE POUR L'INSTALLATEUR : Les valeurs se réfèrent à 1/8 de la puissance, dans des conditions moyennes de fonctionnement (programme de musique avec clipping rare ou absent). Il est conseillé pour tout type de configuration de considérer les valeurs minimales de dimensionnement.
** REMARQUE POUR L'INSTALLATEUR : Les valeurs se réfèrent à 1/3 de la puissance, dans des conditions lourdes de fonctionnement (programme de musique avec clipping fréquent et intervention du limiter). Il est conseillé d'effectuer le dimensionnement selon ces valeurs en cas d'installations et tours professionnels.
VIO-X206
Code 420120356 RÉV. 1.3
SPÉCIFICATIONS MÉCANIQUES
| Matériau : coffret en bois - finition polyuréa noire | |
| Grille : entièrement en métal - usinage CNC | |
| Poignées : intégrées (1 de chaque côté) | |
| Prédispositions avant de montage : | Points intégrés latéraux dans le coffret |
| Montage flown et stacked : Avec | accessoire fly-bar DRK-1, DRK-2 pour modèle X206-100 |
| Largeur : 210 mm (8,3 inch.) | |
| Hauteur : 650 mm (25,6 inch.) | |
| Profondeur : 270 mm (10,6 inch.) | |
| Poids : 17,3 kg (38,14 lbs.) | |
Les caractéristiques, les spécifications et l'aspect des produits sont sujets à changement sans préavis. dBTechologies se réserve le droit d'apporter des modifications ou des améliorations de design ou de fabrication, sans obligation de modifier ou d'améliorer également les produits déjà réalisés.
