Type de produit	Support d'écran à bras articulé
Marque	ErgoAV
Modèle	ERDGM1-01B
Capacité de charge maximale	2,2 à 17 lb (1 à 7,7 kg)
Compatibilité VESA	75 x 75 mm à 100 x 100 mm
Type de montage	Serre-joint (C-clamp) ou passe-câble (trou existant ou percé)
Épaisseur de bureau compatible (serre-joint)	3/4" à 3 1/8" (20 à 80 mm)
Épaisseur de bureau compatible (trou percé)	3/4" à 2 3/4" (20 à 70 mm)
Réglage en hauteur	Oui, par ressort à gaz
Rotation (pivot)	Oui, avec restriction possible
Inclinaison	Oui, réglable
Matière principale	Acier
Gestion des câbles	Oui, avec passe-câbles et pinces
Outils nécessaires (non inclus)	Tournevis cruciforme, clé Allen (fournie), mètre ruban, perceuse (facultatif)
Contenu du colis	Pilier, bras, bras d'extension, platines de montage, visserie, clés Allen, revêtements
Installation	Plusieurs options : serre-joint, trou existant ou trou percé
Réglage de tension du ressort	À effectuer après installation du moniteur, avec clé Allen de 5 mm
Sécurité	Ne pas dépasser la capacité de charge ; vérifier le motif VESA ; manipuler avec précaution le ressort à gaz
Entretien	Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs
Service client	Tél : [phone], Email : [e-mail]

FOIRE AUX QUESTIONS - ERDGM1-01B ErgoAV

Quel est le poids maximal que peut supporter ce support ?

Le poids maximal est de 17 lb (7,7 kg) incluant les accessoires. Ne dépassez jamais cette limite.

Quels sont les formats VESA compatibles ?

Les formats VESA compatibles sont de 75 x 75 mm à 100 x 100 mm.

Puis-je installer ce support sur un bureau en panneaux de particules ?

Non, ce support n'est pas conçu pour les bureaux en panneaux de particules ou autres bois mous. Utilisez un bureau solide.

Comment régler la tension du ressort à gaz ?

Après avoir installé le moniteur, maintenez le bras horizontal et utilisez la grande clé Allen (5 mm) pour tourner la vis de réglage. Tournez dans le sens horaire pour réduire la tension (si le bras monte) ou antihoraire pour l'augmenter (si le bras descend).

Puis-je utiliser ce support avec un moniteur incurvé ?

Oui, utilisez les boulons M4 x 30 mm fournis pour les moniteurs à dos incurvé. Les boulons plus longs compensent la courbure.

Quels outils sont nécessaires pour l'installation ?

Les outils inclus sont des clés Allen (petite, moyenne, grande). Vous aurez besoin d'un tournevis cruciforme (non inclus) et éventuellement d'une perceuse et d'un mètre ruban pour les options de montage avec trou percé.

Comment installer la base avec un serre-joint ?

Fixez le pilier sur le bureau avec la plaque inférieure et le boulon. Utilisez la clé à molette ou la clé Allen pour serrer fermement. L'épaisseur du bureau doit être entre 20 et 80 mm.

Que faire si le bras ne tient pas en position horizontale ?

Ajustez la tension du ressort à gaz (voir question 4). Si le problème persiste, vérifiez que le poids du moniteur est dans la plage autorisée (1 à 7,7 kg).

Puis-je faire pivoter le bras à 360 degrés ?

La rotation peut être restreinte pour des raisons de stabilité. Suivez les instructions de l'étape 5 pour limiter la rotation afin que le moniteur reste au-dessus du bureau.

Comment contacter le service client ErgoAV ?

Appelez le [phone] ou envoyez un email à [e-mail] pour toute question technique ou pour commander des pièces de rechange.

MODE D'EMPLOI ERDGM1-01B ErgoAV

• Veuillez tire attentivement toutes les instructions avant de tenter l'installation. Si les instructions ne vous semble pas claires ou si vous avez des questions, veuilles contacter notre service d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail].

ATTENTION: Evitez risques de blessures et de dommages matériels!
- N'utilisez pas ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. Ne dépassez pas la capacité de charge. Nous ne sommes pas responsables des dommages ou blessures causés par un montage incorrect, un assemblage incorrect ou une utilisation inappropriée.
Nutilisez pas ce produit sur des bureaux en panneaux de particules ou autres bois mous.
- Les informations containues dans ce manuel ne couvent pas toutes les conditions ou variables possibles en relation avec l'installation de ce produit.

Restrictions de poids

MAX

Parbras

2.2~17 lbs

(1 kg~7.7 kg)

Si vous moniteur pèse plus lourd, ce support n'est PAS compatible. Le moniteur ne doit pas dépasser le poids maximal indiqué.

AVENTISSEMENT

NE PAS dépasser le poids maximum indiqué. Ce système de montage est destiné à être utilisé uniquement dans les limites des poids maximaux indiqués. L'utilisation de produits plus lourds que les poids maximums indiqués peut entraîner une défaillance du support et de ses accessoires, causant des dommages et/ou des blessures.

Il est de la responsabilité de l'installateur de vérifier le poids total des moniteurs et de tout accessoire attaché. Ne pas dépasser la limite de poids indiquée.

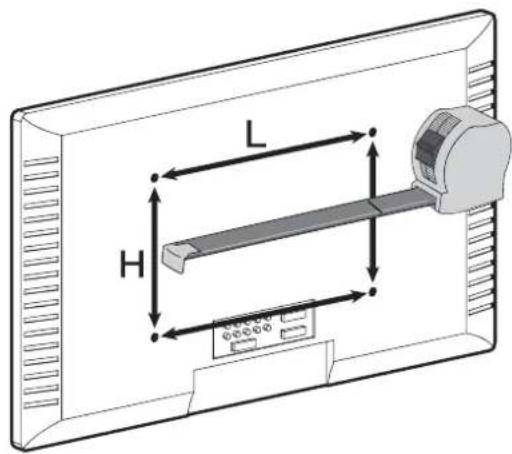

Vérifiez le motif VESA de votre moniteur avant l'installation

75mm≈ 3 po

100mm≈ 4 po

Mesurez le motif VESA de votre moniteur :

Minimum : 75 mm × 75 mm/3po × 3po( L × H)

Maximum: 100mm × 100mm / 4 po × 4 po (L × H)

Si le motif VESA de votre moniteur est inférieur à 75 mm x 75 mm ou supérieur à 100 mm x 100 mm, ce support n'est PASCompatible avec votre moniteur. Veuillez contacter notre support technique au [phone] ou [e-mail] pour trouver un support compatible.

LE RÉGLAGE DE LA TENSION DOIT ÉTRE EFFECTUÉ UNIQUÉMENT APRès L'INSTALLATION DU MONITEUR

NE PAS régler la tension sans moniteur attaché.

1. Vérifiez que le poids de votre moniteur (y compris celui des accessoires) est inférieur à 2.2~17 lbs (1 kg ~ 7.7 kg).
2. Les informations sur le poids du moniteur se trouvent dans sa boîte ou dans son manuel.
3. Assurez-vous que le moniteur a eté solidement fixé au support.

AVERTISSEMENT:

Le bras du ressort a gaz est sous pression et doit etre manipulé avec precaution.
- Si vous ne suivez pas les instructions, vous risquez d'endommager le support et/ou de vous blesser.

Outils nécessaires (non inclus)

Pour le montage des passé-fils (facultatif)

Metre ruban

Perceuse (facultatif)

Foret 7/16-7/8 po (11-22 mm) (facultatif)

Pour fixation des plaques de moniteur aux moniteurs

Tournevis cruciform

Pièces et matériel fournis

AVERTISSEMENT : Ce produit contient des petits objets susceptibles de partager une que d'étouffement en cas d'ingestion.

Avant de commencer l'assemblage, vérifie que toutes les pieces sont incluses et en bon état. N'utilise pas de pieces endommagées ou défectueuses. Si vous avez besoin de pieces de rechange, veuilles contacter notre ligne d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail].

• Noter : le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.

Pièces et matériel fournis pour l'étépe 1

Pilier D (x1)

5/32 po (4 mm) moyenne clé Allen L x 1
Tous ces éléments sont inclus dans O.

Plaque inférieure V(x1)
Boulon W(x1)

Coussin en caoutchouc X(x1)

Étape 1 Installation de la base

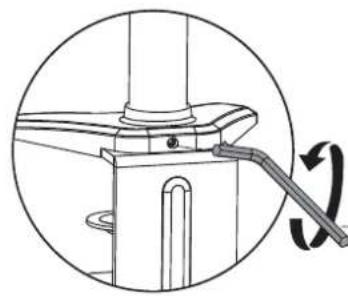

Avant l'installation de la base, vous pouvez serrer le pilier [O] à l'aide de la clé Allen [K].

1/8 po (3 mm) petite clé Allen

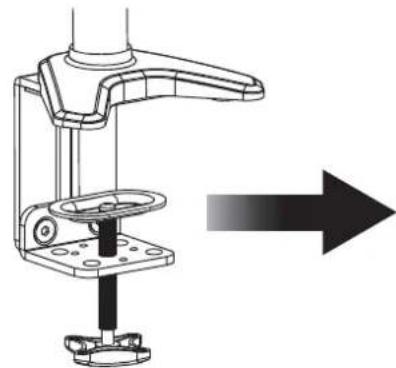

Installation du serre-joint en C de l'option A

Fixez le pilier [O] sur le bureau. Tournez la clé à molette pour fixer fermement le pilier [O] sur le bureau. Vous pouvez également utiliser la clé Allen [M] pour serrer.

3/16 po (5 mm)
grande clé Allen

Pour l'épaissur du bureau: 3/4 po - 3 1/8 po (20 mm - 80mm)

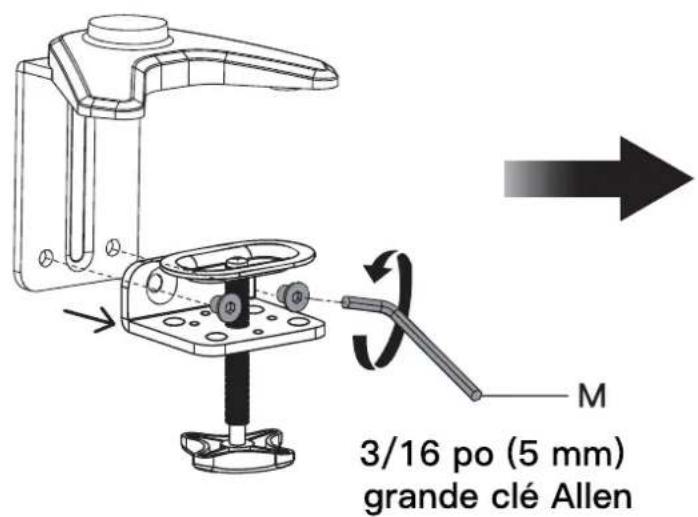

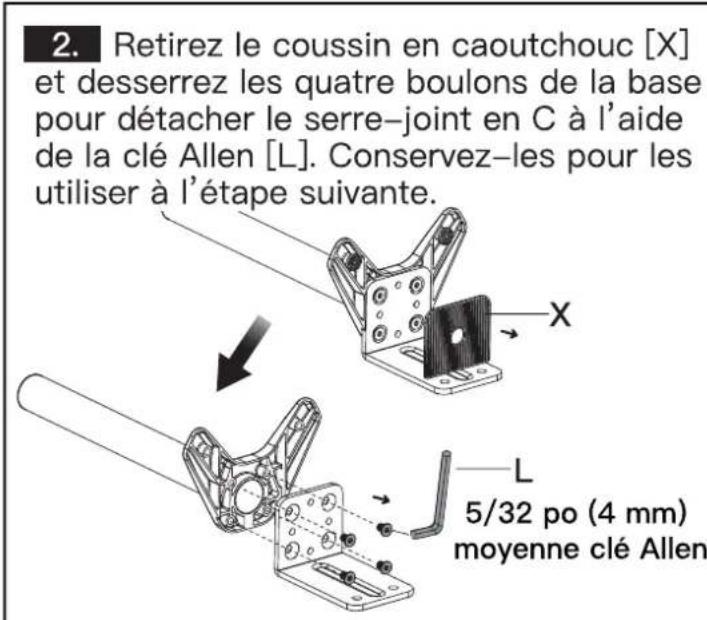

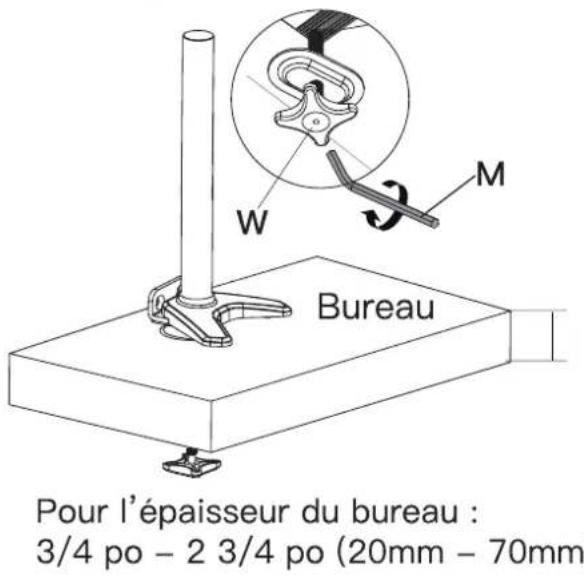

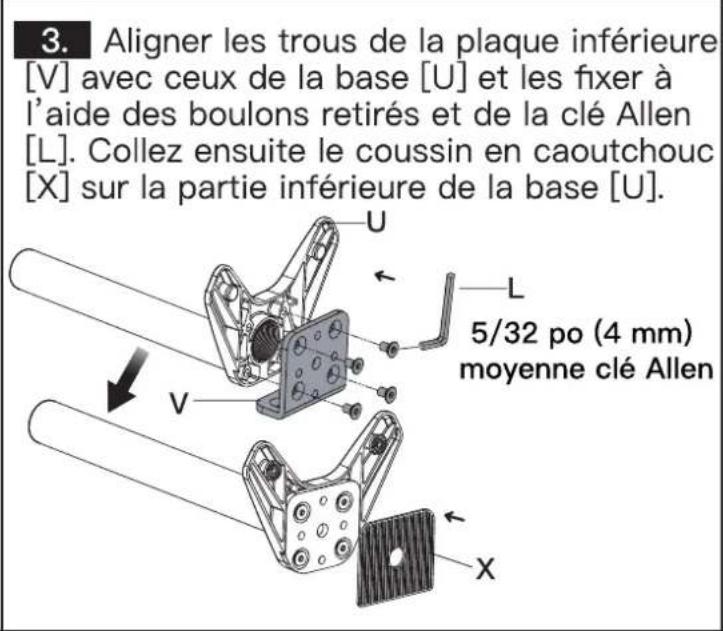

Option B Installation du trou d'oeillet existant

REMARQUE: Si vous bureau est doté d'un trou d'eellet existant avec un couvercle en plastique, retirez-le avant l'installation.

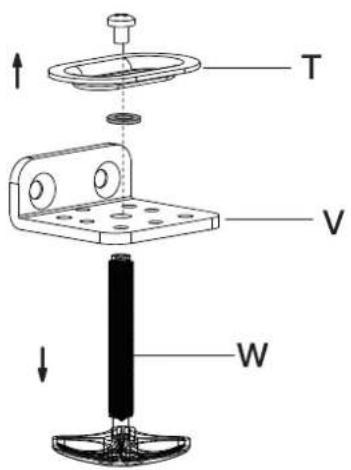

1. Utilisez la clé Allen [M] fournie pour retarder les boulons préassemblés du serre-joint en C. Séparez le serre-joint en C de la plaque de support [T], de la plaque inférieure [V] et du boulon [W] avec la clé à molette.

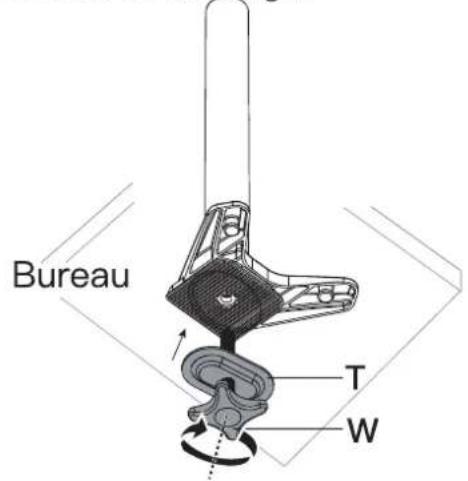

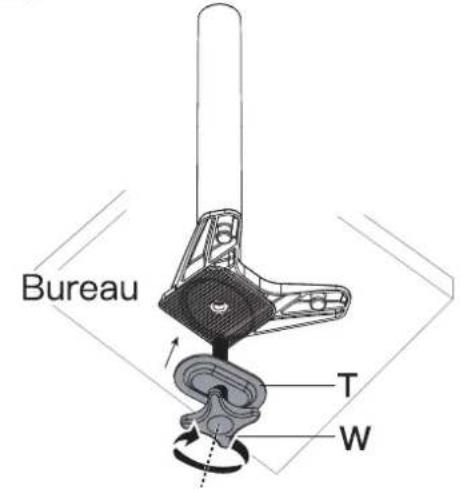

1. Positionnez le pilier [O] sur la surface de montage et fixez-le à l'aide de la plaque de support [T] et du boulon [W] avec la clé à molette.

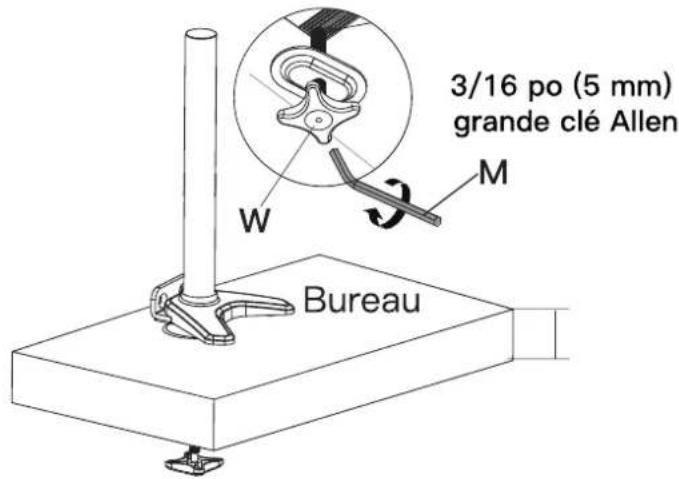

1. Vous pouvez également utiliser la clé Allen [M] pour serrer.

Option C Trou d'oeillet auto-perché

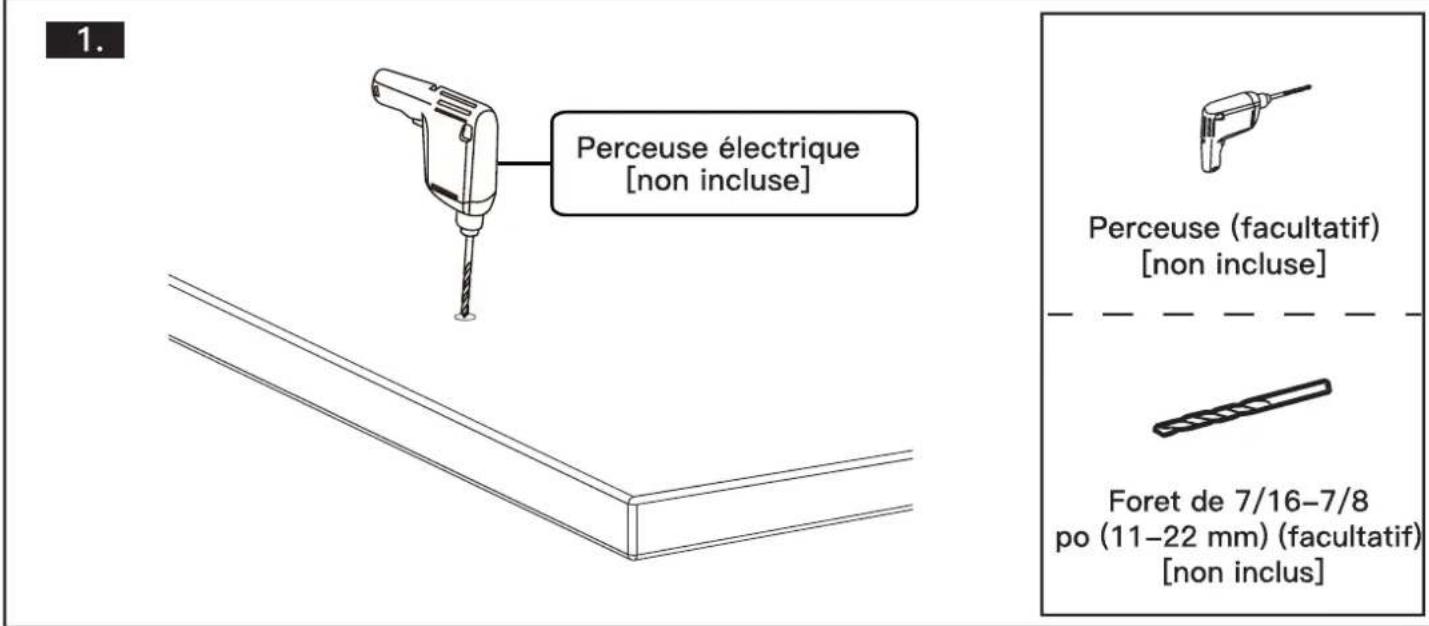

1. Faites une marque pour le trou central sur votre surface de montage. Utilisez un foret de 15/32 po (12 mm) minimum et de 3/4 po (20 mm) maximum et percez un trou sur la surface de montage.

1. Revenez à l'option B et suivez les étapes.

Pour l'épaissur du bureau: 3/4 po - 2 3/4 po (20mm - 70mm)

Pièces et matériel fournis pour l'étépe 2

Bras Q(x1)

Bras d'extension R (x1)

Boulon M8 x 16 mm H (x1)

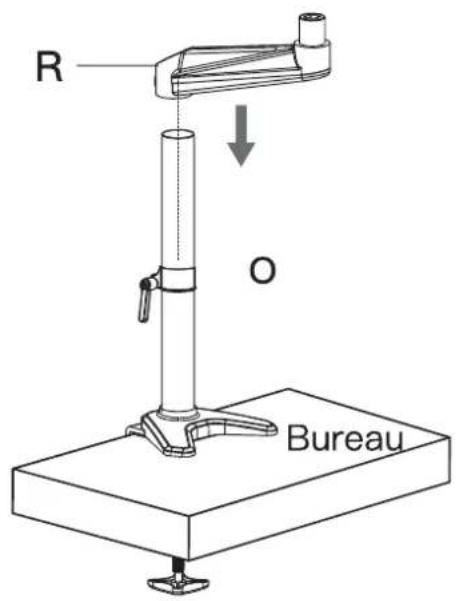

Étape 2 Fixez le bras au pilier

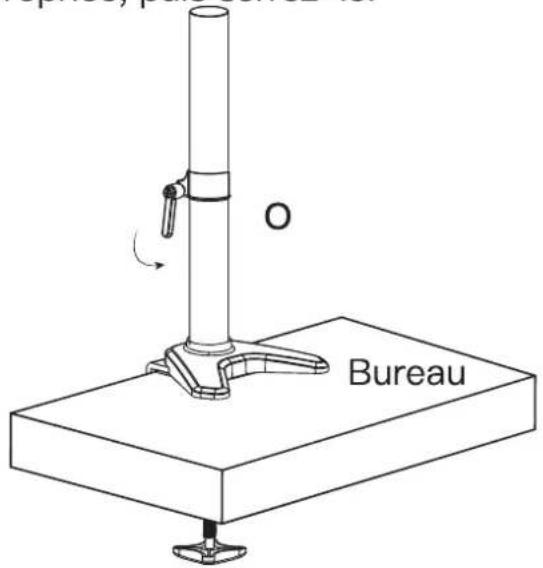

1 Déplacez l'anneau de positionnement à la hauteur appropriée, puis serrez-le.

2 Faites glisser le bras d'extension [R] sur le pilier [O].

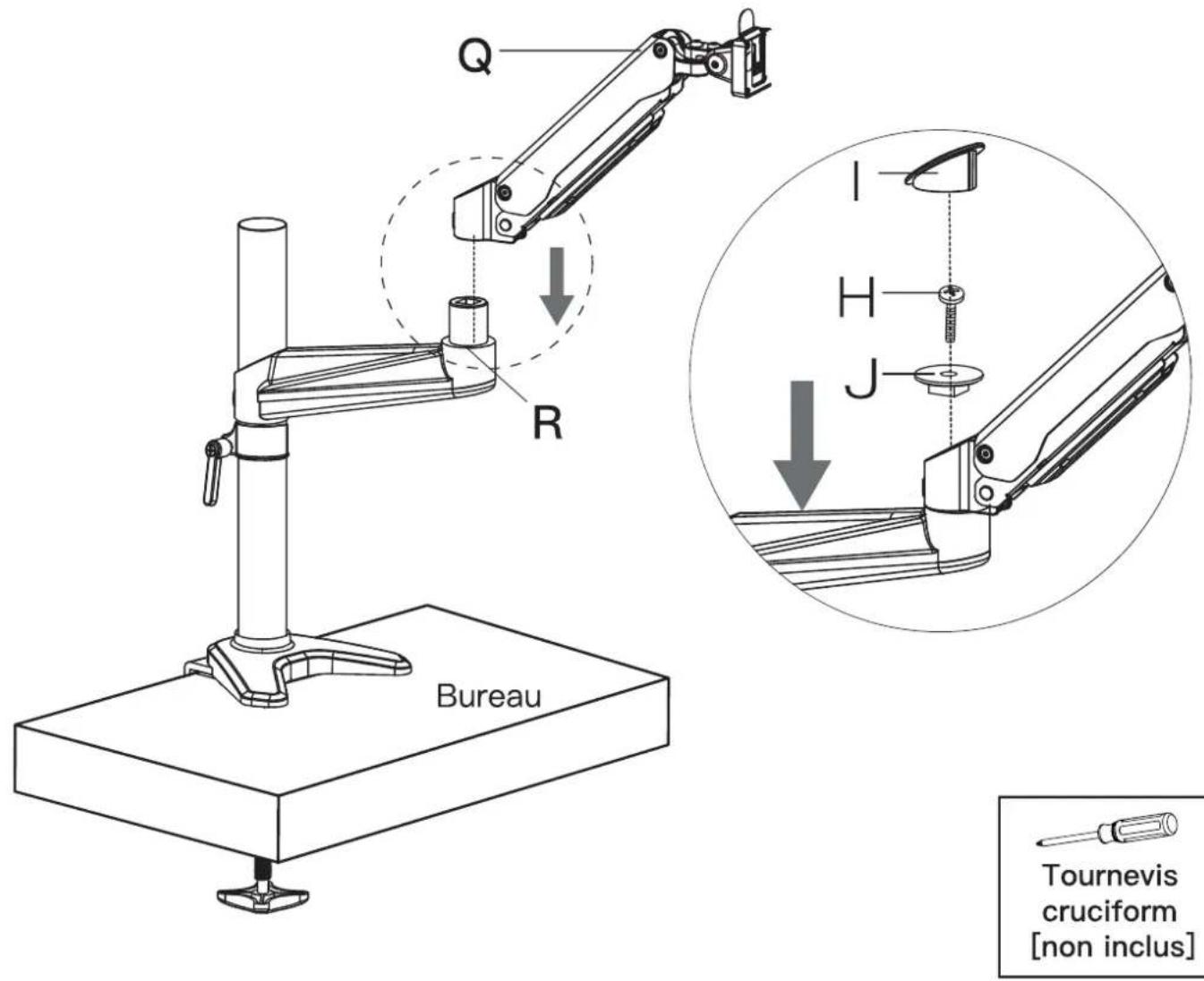

Faites glisser le bras [Q] sur le bras d'extension [R] et fixez-le avec le boulon [H] et la rondelle [J] à l'aide d'un tournevis cruciforme à empreinte phillips. Fixez ensuite le revêtement décoratif [I].

Pièces et matériel fournis pour l'étépe 3

Boulon M4 x 12 mm A x 4

Entretoise 18× 8.2× 12.3mm D × 4

Boulon M4 x 30 mm B x 4

Entretoise 17× 6.2× 5.4mm Gx4

Rondelle en acier D4 C x 4

Plaque de contrôle P x 1

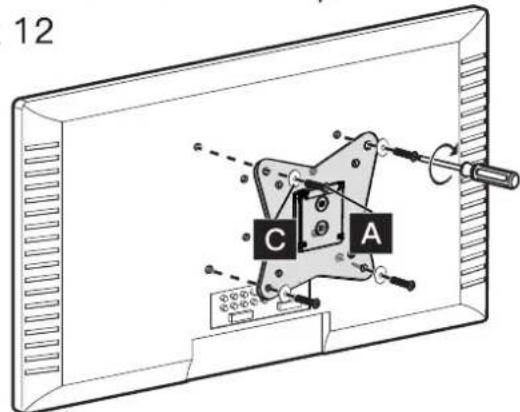

Étape 3 Fixez la plaque du moniteur au monitreur

3-1 Sélectionnez les boulons de votre moniteur

Tournevis cruciform [non inclus]

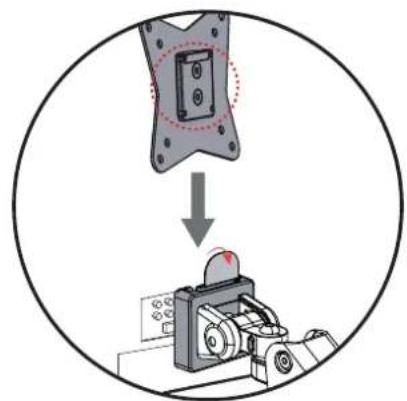

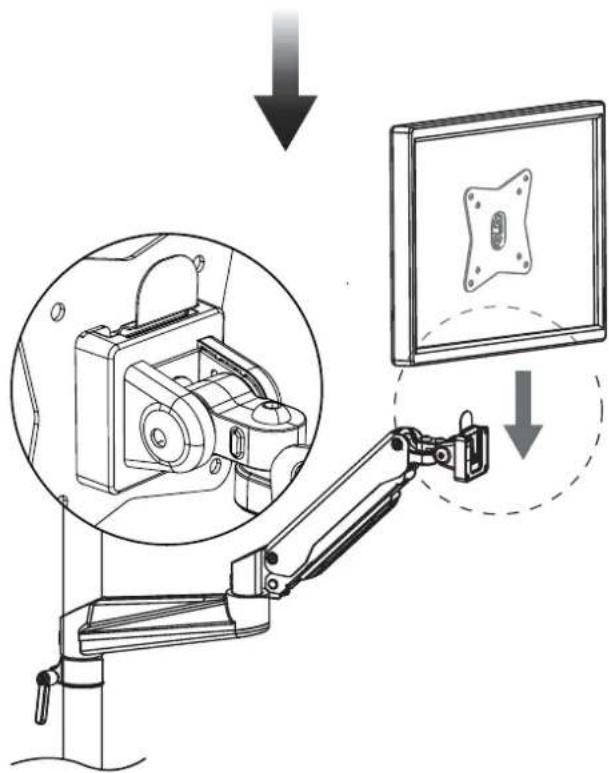

3-2 Fixez le moniteur à la tête du bras

Pour un monieur à dos plat

M4 x 12

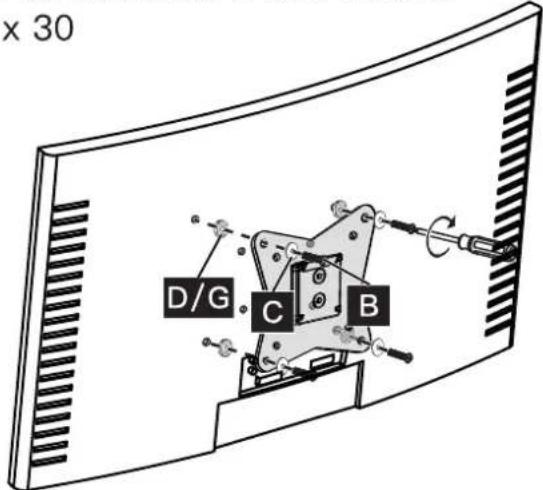

Pour un moniteur à dos incurve

M4×30

Pièces et matériel fournis pour l'étépe 4

3/16 po (5 mm)

grande clé Allen

Mx1

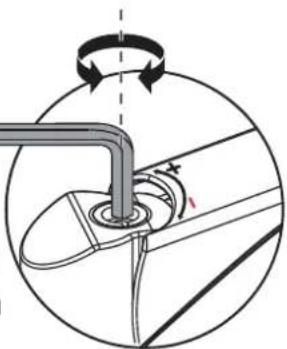

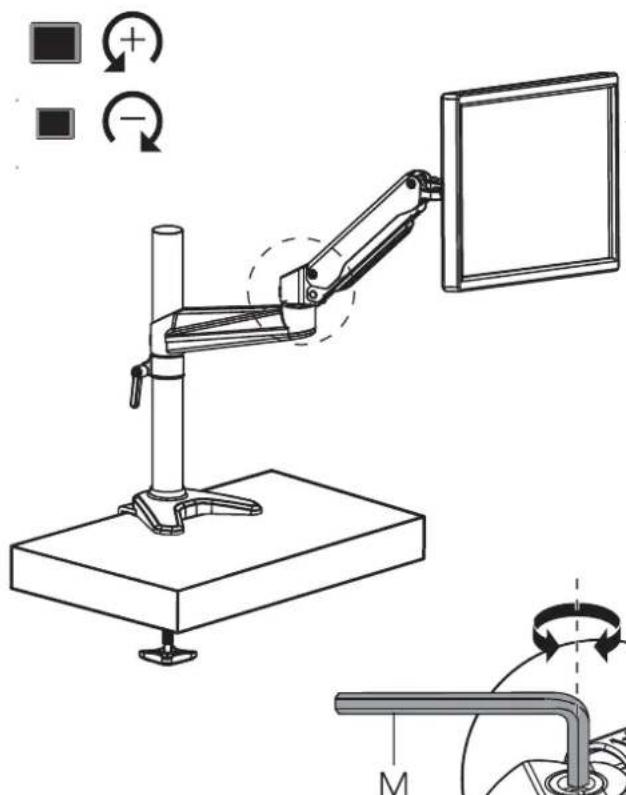

Étape 4 Régler la tension du reissort à gaz

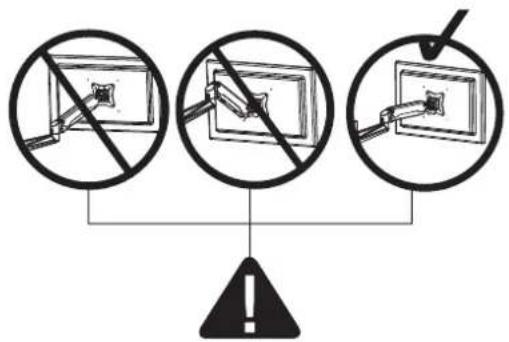

Assurez-vous que le bras est maintainu en position horizontale (parallele au bureau) pendant le réglage. Si vous ne le faites pas, vous risquez de rencontres des difficultés de réglage ou d'endommager le support.

1. Si le bras du ressort a gaz se souleve lorsque le moniteur est fixé, maintenez le bras en position horizontal tout en utilisant la grande clé Allen (M) pour tournier le boulon de réglage dans le sens des aiguilles d'une montre, afin de RÉDUIRE la tension du bras.
2. Si le bras du ressort à gaz s'abaisse lorsque le monitateur est fixé, maintenez le bras en position horizontal tout en utilisant la grande clé Allen (M) pour tourner le boulon de réglage dans le sens inverse des aiguilles d'une montre, augmentant ainsi la tension du bras.

AVENTISSEMENT！

Le bras du ressort à gaz est sous pression et doit être manipulé avec précaution. Si vous ne suivez pas les instructions, vous risquez d'endommager le support et/ou de vous blesser.

3/16 po (5 mm)
grande clé Allen

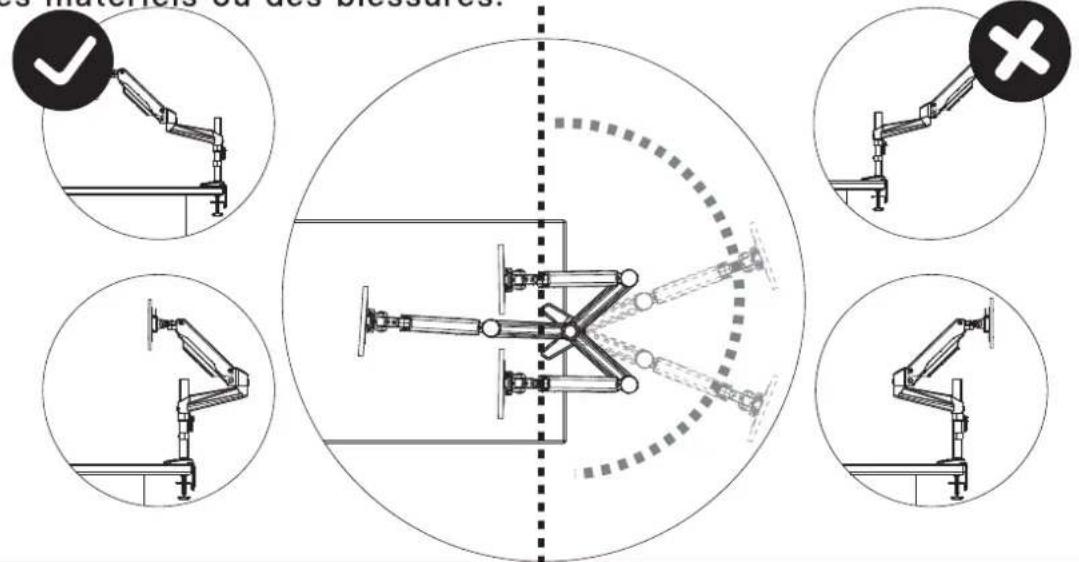

Étape 5 Restriction de la rotation

Pour assurer une bonne stabilité, les moniteurs et les bras doivent rester au-dessus du bureau. Le non-respect de cette consigne peut entrainer des dommages matériels ou des blessures.

Pièces et matériel fournis pour l'étépe 6

Boulon

M5 x 6 mm

Ex3

Pince à cable

Fx1

Revêtement

Sx1

1/8 po (3 mm)

petite clé Allen

Kx1

5/32 po (4 mm)

moyenne clé Allen

Lx1

3/16 po (5 mm)

grande clé Allen

Mx1

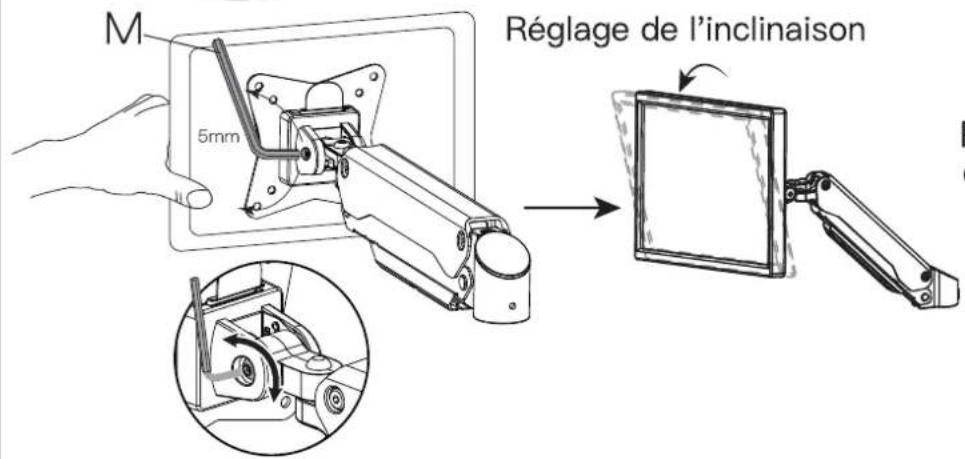

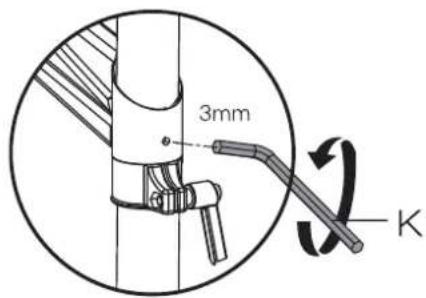

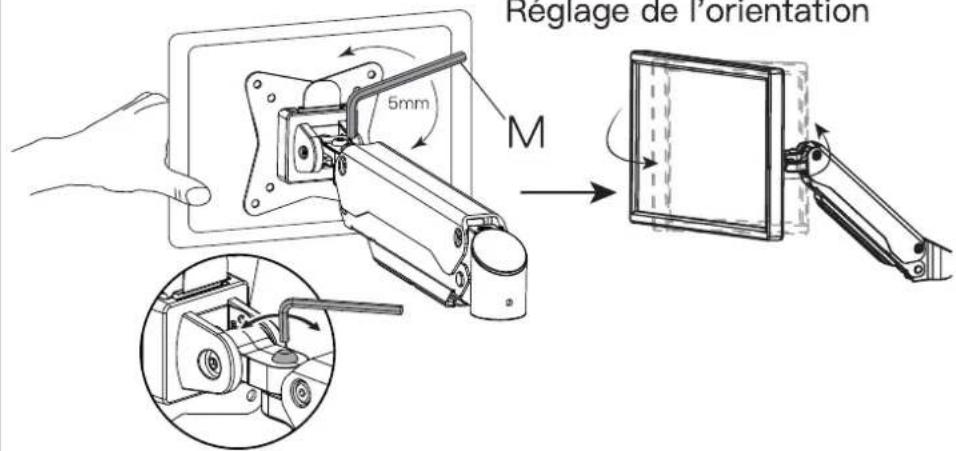

Étape 6 Réglages des fonctions d'inclinaison et de pivotement

Réglage de l'orientation

Pour assurer les fonctions, evitez de trop serrer les vis

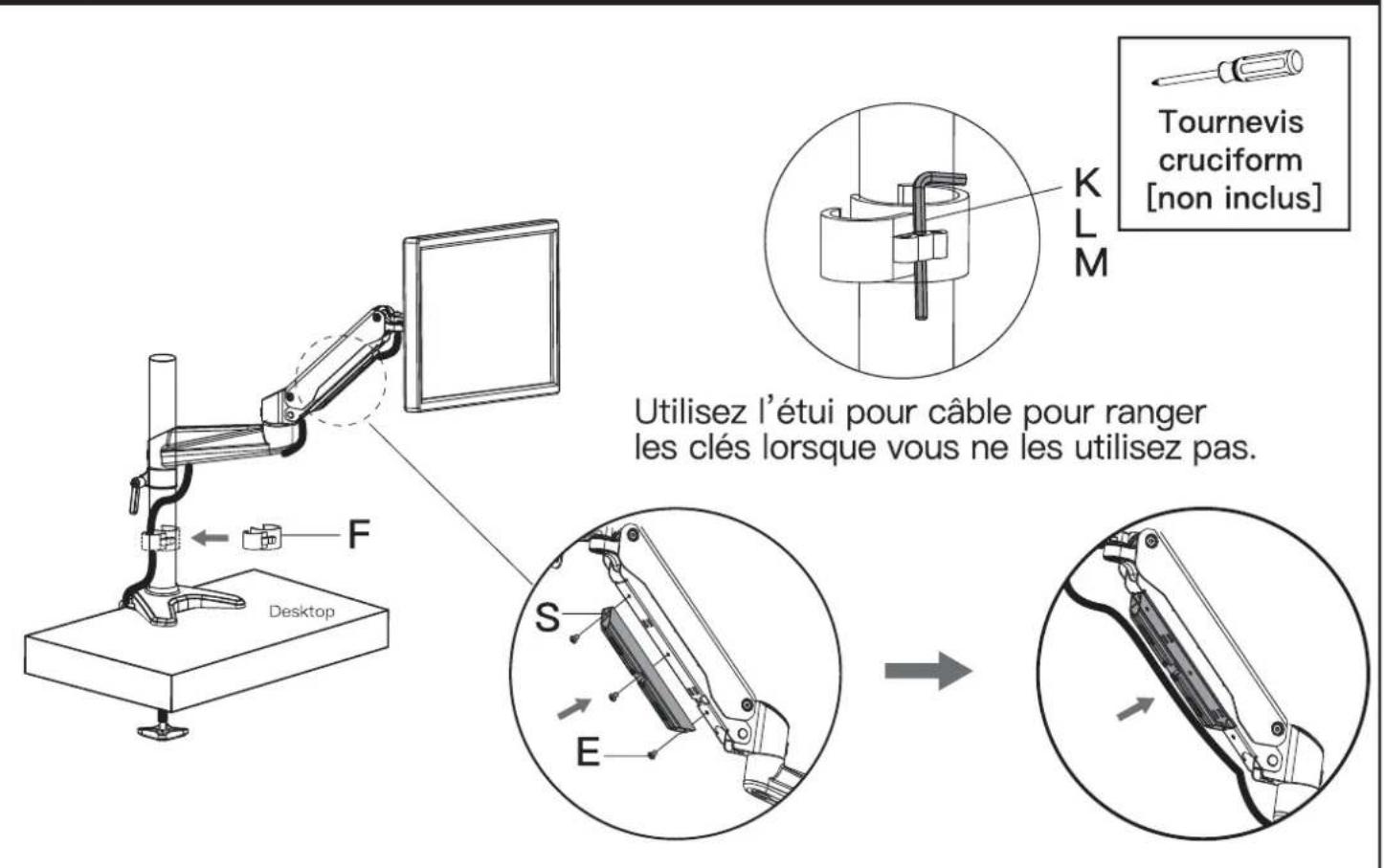

Étape 7 Gestion des cables et rangement des clés Allen
