ERDAM1-01B - Support d'écran ErgoAV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support d'écran
Marque	ErgoAV
Modèle	ERDAM1-01B
Compatibilité VESA	75x75 mm à 100x100 mm
Poids maximal supporté	8 kg
Matériau	Acier
Plage d'inclinaison	+15° à -15°
Plage de pivotement	+45° à -45°
Plage de rotation	+180° à -180°
Type de montage	Base autonome ou fixation par trou d'œillet
Épaisseur de bureau compatible	20 mm à 40 mm
Outils nécessaires	Tournevis Phillips (non inclus)
Pièces fournies	Base, pilier, plaque de moniteur, connecteur, pinces à câble, vis, clés Allen
Gestion des câbles	Oui, avec pince à câble intégrée
Sécurité	Ne pas dépasser le poids maximal ; utiliser sur une surface solide
Entretien	Nettoyer avec un chiffon doux et sec
Assistance technique	[phone] ou [e-mail]

FOIRE AUX QUESTIONS - ERDAM1-01B ErgoAV

Quel est le poids maximum supporté par le support ErgoAV ERDAM1-01B ?

Le poids maximum supporté est d'environ 8 kg. Ne dépassez jamais cette limite pour éviter tout risque de défaillance.

Quelles sont les dimensions VESA compatibles avec ce support ?

Le support est compatible avec les normes VESA 75x75 mm et 100x100 mm. Vérifiez le dos de votre moniteur avant l'achat.

Comment installer le support sur un bureau avec un trou d'œillet existant ?

Pour une installation avec trou d'œillet, placez l'ensemble base et pilier sur le trou, puis fixez-le à l'aide de la plaquette passe-fils [04] et de la poignée [03]. Serrez la poignée avec la clé Allen [06].

Comment régler l'inclinaison du moniteur ?

Desserrez le boulon [F] à l'aide de la clé Allen [09], ajustez l'angle souhaité (plage de +15° à -15°), puis resserrez le boulon.

Que faire si mon moniteur est trop lourd pour ce support ?

Si votre moniteur dépasse le poids maximum supporté, ce support n'est pas compatible. Contactez le service support au [phone] pour trouver un modèle adapté.

Le support est-il adapté aux moniteurs incurvés ?

Oui, le support inclut des entretoises [E] de 13 mm pour les moniteurs à dos incurvé. Utilisez l'option B lors de la fixation de la plaque de moniteur.

Comment gérer les câbles avec ce support ?

Utilisez la pince à câble [08] fournie pour maintenir les câbles le long du pilier support. Cela permet un rangement propre et organisé.

Quels outils sont nécessaires pour l'installation ?

Un tournevis Phillips est nécessaire (non inclus). Des clés Allen sont fournies dans le kit : 5/32 po (4 mm), 3/16 po (5 mm) et 15/64 po (6 mm).

Comment contacter le service client pour une assistance ?

Vous pouvez joindre le service client par téléphone au [phone] ou par email à [e-mail].

Puis-je utiliser ce support sur un bureau en bois tendre ou en panneaux de particules ?

Non, il est déconseillé d'utiliser ce support sur des bureaux en panneaux de particules ou autres bois mous, car cela pourrait compromettre la fixation et causer des dommages.

MODE D'EMPLOI ERDAM1-01B ErgoAV

- Veuillez lire attentivement toutes les instructions avant de tenter l'installation. Si les instructions ne vous semblent pas claires ou si vous avez des questions, veuillez contacter notre service d'assistance technique au (877) 419–7832 ou notre service clientèle à l'adresse [e-mail].

⚠️ ATTENTION : Évitez risques de blessures et de dommages matériels!
- N'utilisez pas ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. Ne dépassez pas la capacité de charge. Nous ne sommes pas responsables des dommages ou blessures causés par un montage incorrect, un assemblage incorrect ou une utilisation inappropriée.
- N'utilisez pas ce produit sur des bureaux en panneaux de particules ou autres bois mous.
- Les informations contenues dans ce manuel ne couvrent pas toutes les conditions ou variables possibles en relation avec l'installation de ce produit.

Restrictions de poids

Si votre moniteur pèse plus lourd, ce support n'est PAS compatible. Le moniteur ne doit pas dépasser le poids maximal indiqué.

▲ AVERTISSEMENT

NE PAS dépasser le poids maximum indiqué. Ce système de montage est destiné à être utilisé uniquement dans les limites des poids maximaux indiqués. L'utilisation de produits plus lourds que les poids maximums indiqués peut entraîner une défaillance du support et de ses accessoires, causant des dommages et/ou des blessures.

Il est de la responsabilité de l'installateur de vérifier le poids total des moniteurs et de tout accessoire attaché. Ne pas dépasser la limite de poids indiquée.

Vérifiez le motif VESA de votre moniteur avant l'installation

$$ 7 5 \mathrm{mm} \approx 3 \mathrm{po} $$

$$ 1 0 0 \mathrm{mm} \approx 4 \mathrm{po} $$

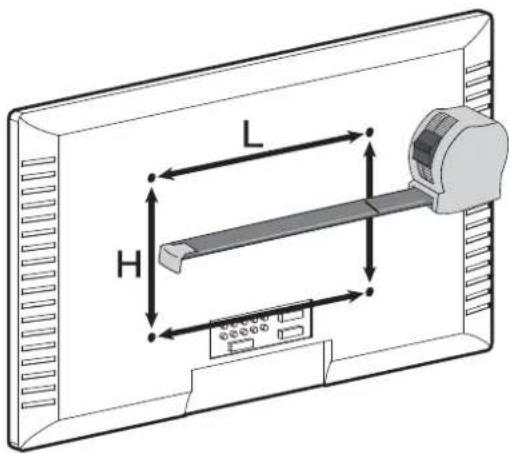

Mesurez le motif VESA de votre moniteur :

Minimum : 75mm × 75mm / 3 po × 3 po (L × H)

Maximum : 100mm × 100mm / 4 po × 4 po (L × H)

Si le motif VESA de votre moniteur est inférieur à 75 mm x 75 mm ou supérieur à 100 mm x 100 mm, ce support n'est PAS COMPATIBLE avec votre moniteur. Veuillez contacter notre support technique au (877) 419–7832 ou [e-mail] pour trouver un support compatible.

Outils nécessaires (non inclus)

tournevis Phillips

Pièces et matériel fournis

AVERTISSEMENT : Ce produit contient des petits objets susceptibles de présenter un risque d'étouffement en cas d'ingestion.

Avant de commencer l'assemblage, vérifiez que toutes les pièces sont incluses et en bon état. N'utilisez pas de pièces endommagées ou défectueuses. Si vous avez besoin de pièces de rechange, veuillez contacter notre ligne d'assistance technique au (877) 419–7832 ou notre service clientèle à l'adresse [e-mail].

- Noter : le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.

Pièces et matériel fournis pour l'étape 1

Plaquette de passe-fils

04×1

Petite clé Allen 5/32 po (4mm)

05 × 1

Clé Allen moyenne 3/16 po (5mm)

06 X 1

Boulon

AX3

Étape 1 Installation du pilier support

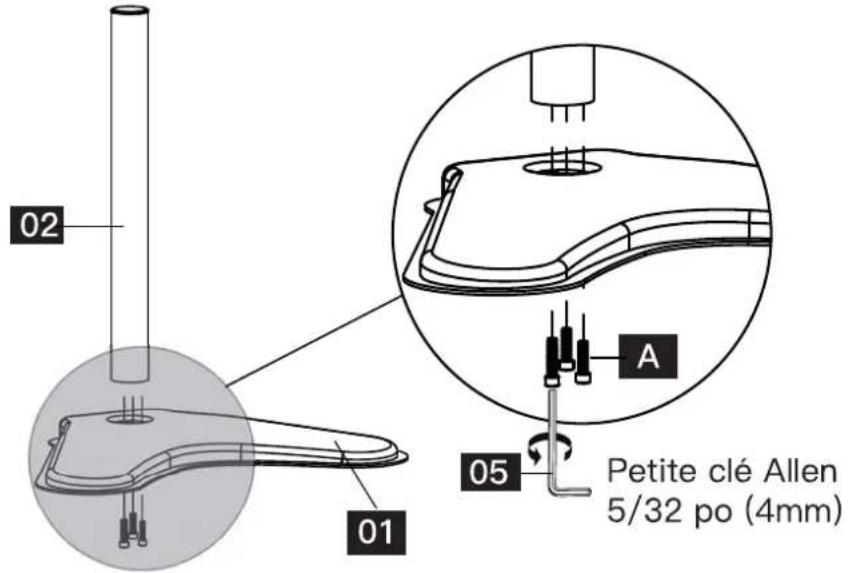

Alignez les trous de la base [01] avec les trous du pilier support [02] et fixez-les avec les trois boulons [A] et la clé Allen [05].

Sélectionnez l'option en fonction de vos besoins

Option A Base autonome

Vous pouvez passer à l'étape 2.

Option B Trou d'œillet existant

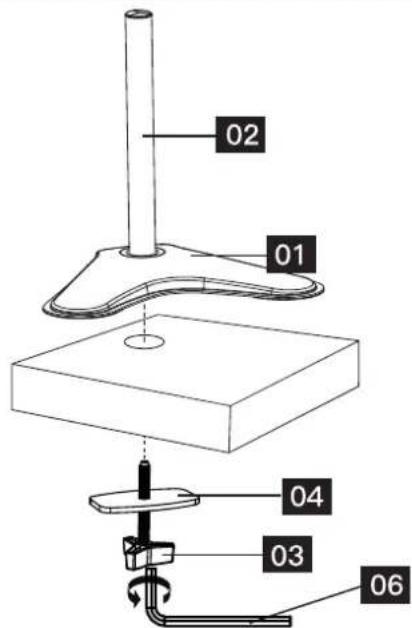

Positionnez l'ensemble de la base [01] et [02] sur la surface de montage et fixez-le à l'aide de la plaquette de passe-fils [04] et du poignées [03]. Serrez le poignées [03] à l'aide de la clé Allen [06] fournie.

REMARQUE : Si votre bureau est doté d'un trou d'œillet existant avec un couvercle en plastique, r etirez-le avant l'installation.

Pour l'épaisseur du bureau : 3/4 po - 1 1/2 po (20mm à 40mm)

Clé Allen moyenne 3/16 po (5mm)

Option C Trou d'oeillet auto-percé

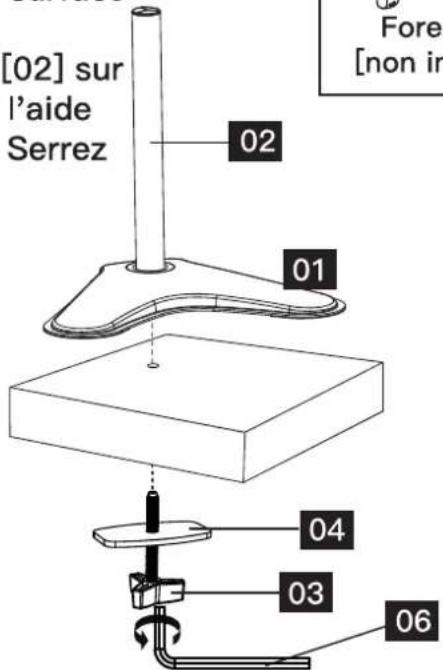

1. Faites une marque pour le trou central sur votre surface de montage. Utilisez une mèche de 15/32 po (12mm) minimum et de 3/4 po (20mm) maximum et percez un trou dans la surface de montage.
2. Positionnez le centre de l'ensemble de base [01] et [02] sur le trou percé dans la surface de montage et fixez-le à l'aide de la plaquette de passe-fils [04] et du poignées [03]. Serrez le poignées [03] à l'aide de la clé Allen [06] fournie.

Pour l'épaisseur du bureau : 3/4 po - 1 1/2 po (20mm à 40mm)

Clé Allen moyenne 3/16 po (5mm)

Pièces et matériel fournis pour l'étape 2

Connecteur du moniteur

07×1

Pince à câble

08 X 1

Grande clé Allen 15/64 po (6mm)

09 × 1

Étape 2 Fixer le pince a cable et le connecteur du moniteur au pilier support

Étape 2-1

Faites glisser le pince à câble [08] et le connecteur du moniteur [07] sur le pilier support [02].

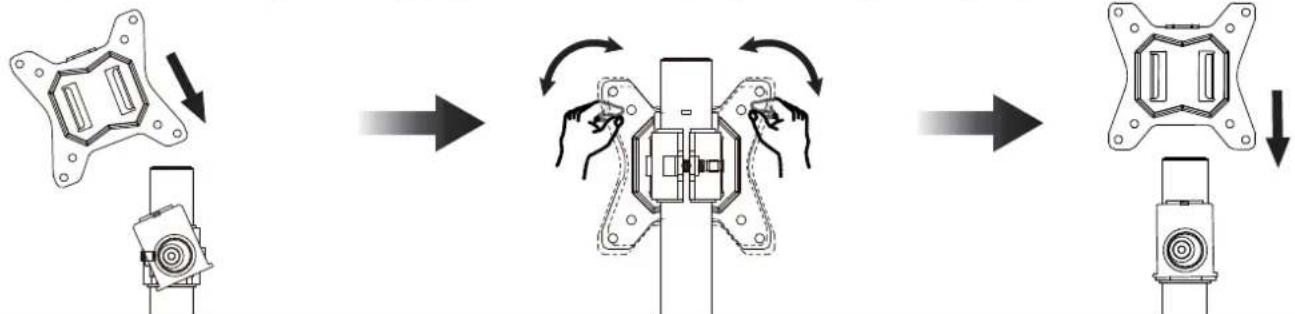

Étape 2-2

Fixez le connecteur du moniteur [07] au pilier support [02] en utilisant la clé Allen [09] pour serrer le boulon.

Avant de commencer l'étape 3, assurez-vous que la tête du connecteur du moniteur [07] est verticale en faisant glisser la plaque de moniteur [10] et en l'ajustant jusqu'à ce qu'elle soit verticale.

Pièces et matériel fournis pour l'étape 3

Plaque de moniteur

10×1

Boulon
M4 × 12mm
B X 4

Boulon
M4 × 30mm
C×4

Rondelle D4
D X 4

13mm Entretoises
EX4

Étape 3 Fixation de la plaque de moniteur

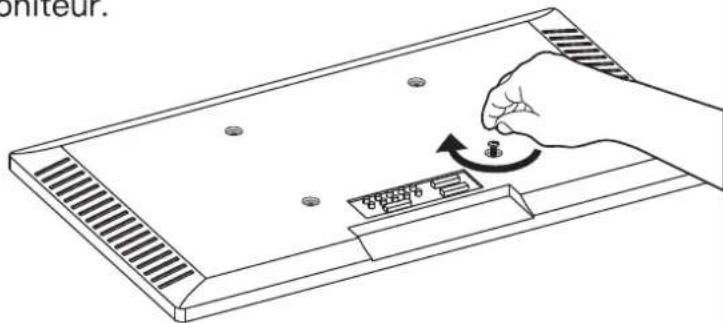

Une seule taille de boulon convient à votre moniteur.

O

M4 x 12mm

O

M4 x 30mm

Longueur de la vis : vérifiez que le filetage est correctement engagé avec les boulons ou la combinaison vis / entretoises. Nous recommandons un engagement du filetage sur au moins 5 tours. - Trop court, le TV ne sera pas maintenu. - Trop long, le TV sera endommagé.

Trop court

Trop long

Correct

Correct

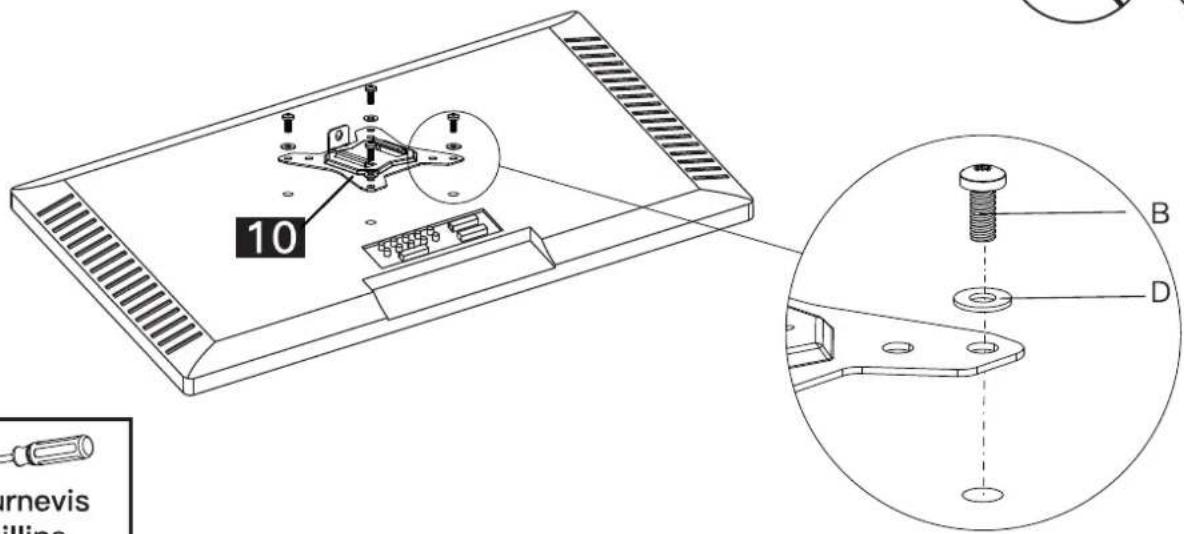

Option A (pour moniteur à dos plat)

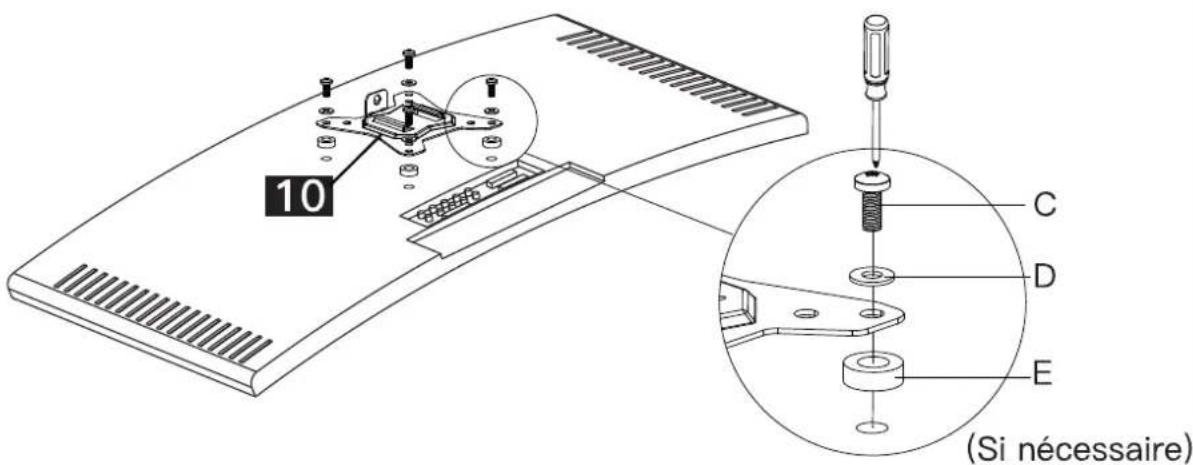

Option B (pour moniteur à dos incurvé)

Matériel fourni pour l'étape 4

Boulon

FX 1

Étape 4 Fixer le moniteur au support

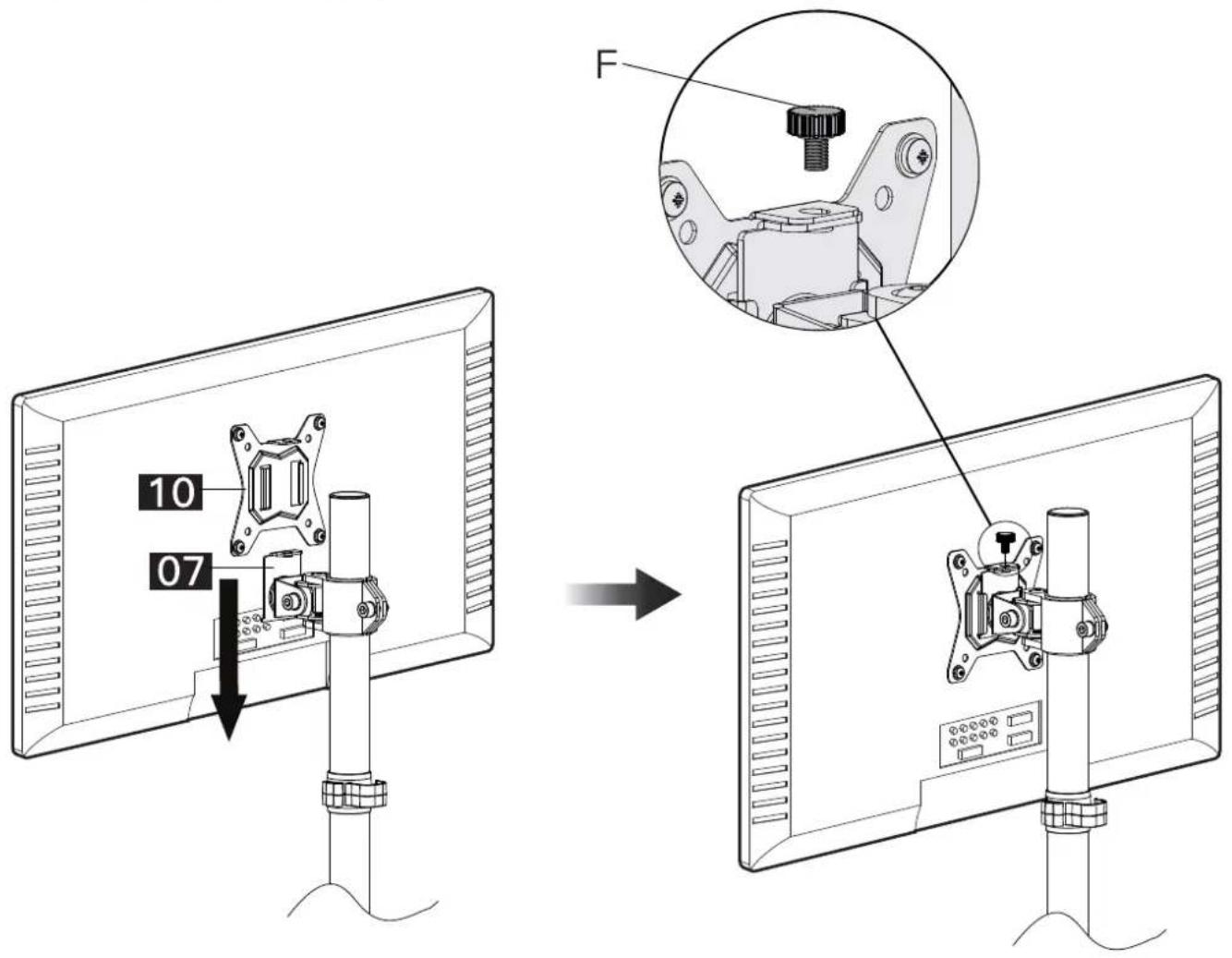

Faites glisser la plaque de moniteur [10] sur le connecteur du moniteur [07] et fixez-la avec le boulon [F].

Matériel fourni pour l'étape 5

Grande clé Allen

15/64 po (6mm)

09 × 1

Étape 5 Réglage de l'inclinaison du moniteur

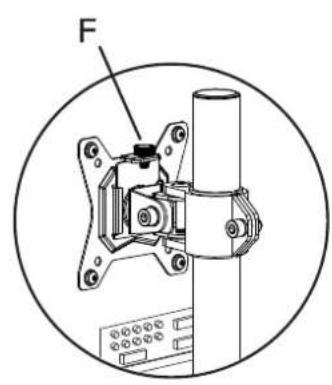

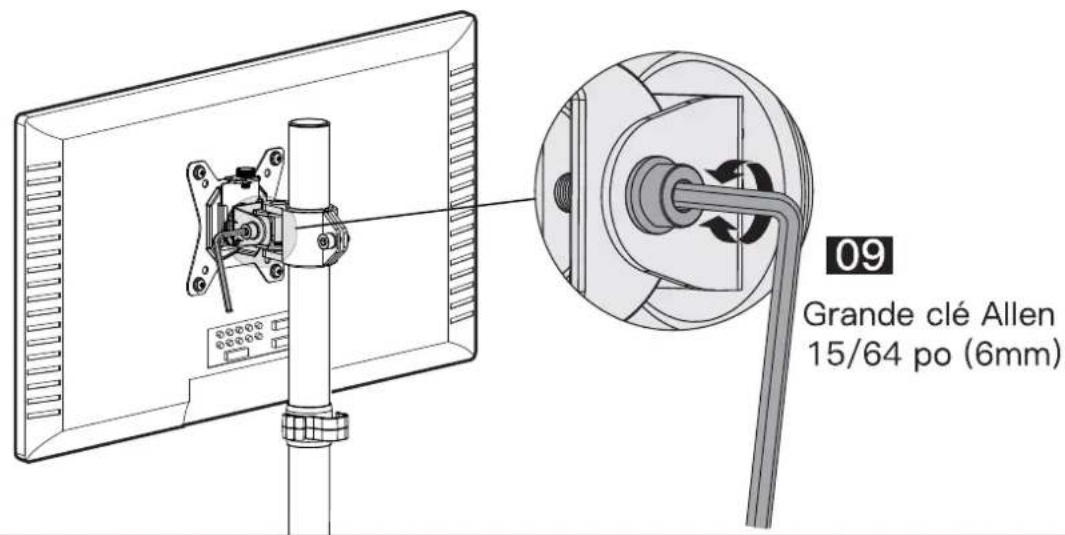

Desserrez le boulon, réglez le moniteur à l'angle souhaité et serrez le boulon avec la clé Allen [09].

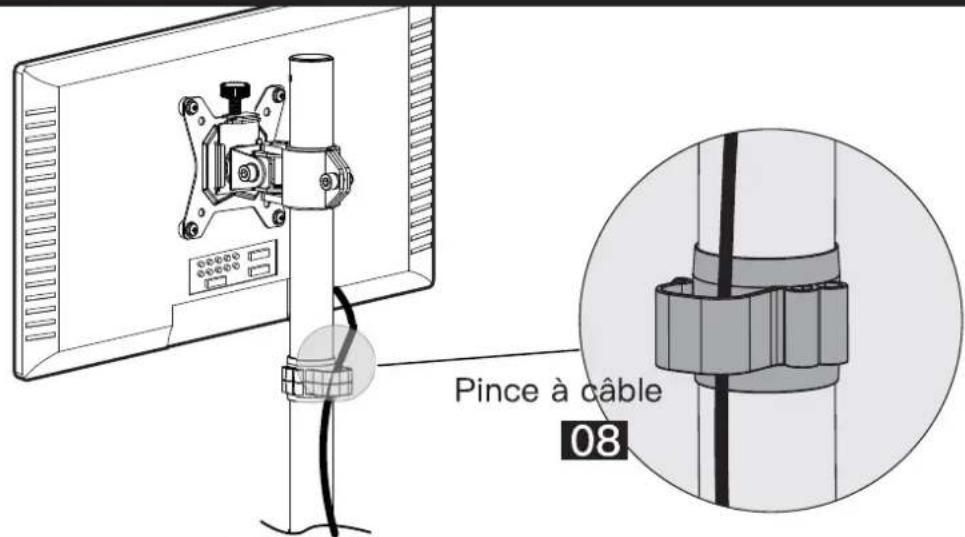

Étape 6 Gestion des câbles

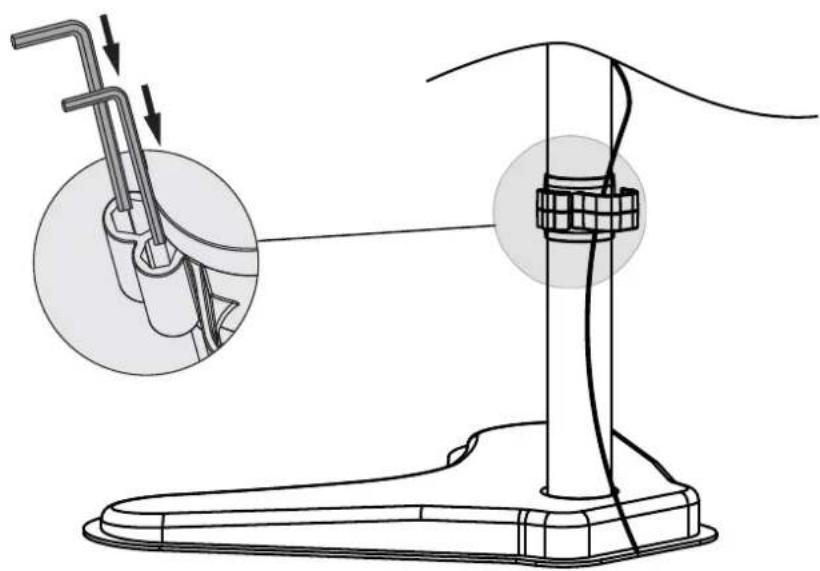

Étape 7 Rangement des clés Allen dans le pince à câble

Pour éviter de basculer, veillez à ne pas étendre le moniteur derrière le pilier de support [02]. Lorsque vous réglez l'angle du moniteur, veuillez vous assurer que le moniteur est équilibré pour éviter l'instabilité du centre de gravité de la base.

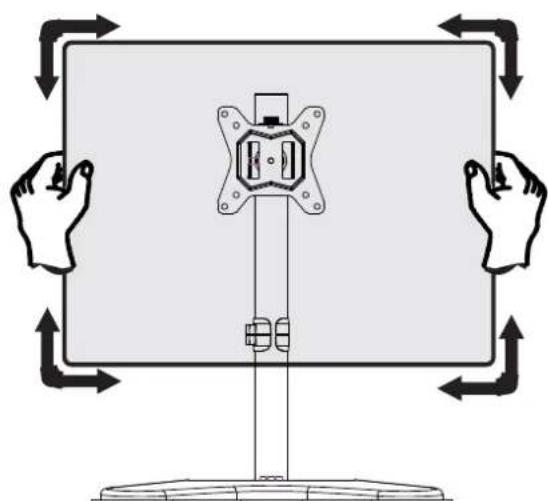

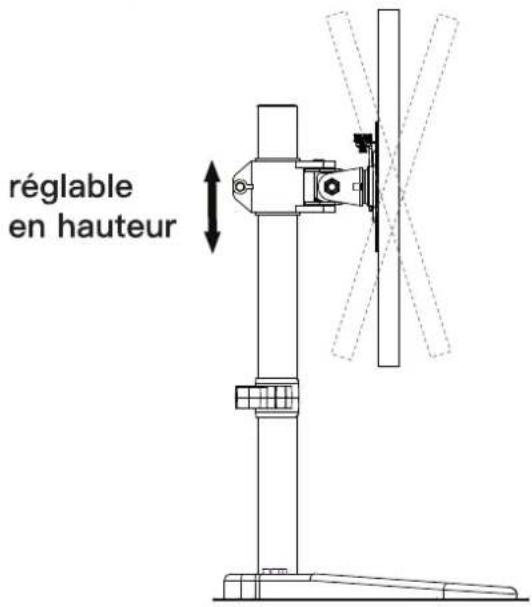

Plage de réglage

Plage de pivotement : +45° à -45°

Plage d'inclinaison : +15° à -15°

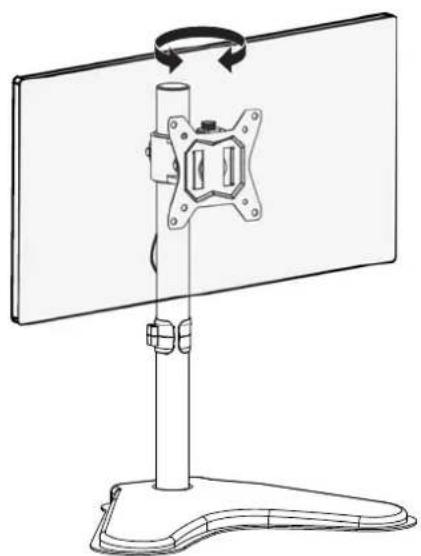

Plage de rotation : +180° à -180°

Note : Serrez le boulon [F] avant de faire pivoter le moniteur.
