Type de produit	Support d'écran double (pour deux moniteurs)
Marque	ErgoAV
Modèle	ERDAS1-01B
Capacité de charge maximale par bras	22 lbs (9,9 kg)
Compatibilité VESA	75 x 75 mm à 100 x 100 mm (L x H)
Options de montage	Base autoportante, montage sur trou de passe-câbles existant, montage avec trou percé (diamètre 12-20 mm)
Épaisseur de bureau compatible (montage)	20 mm à 50 mm (3/4 po - 2 po)
Réglage en hauteur	Oui, par desserrage d'un écrou et ajustement (plage non spécifiée)
Réglage d'inclinaison	Oui, avec vis de réglage et clé Allen
Rotation (pivot)	Oui, manuelle (pivotement du bras et de l'écran)
Gestion des câbles	Pinces à câbles intégrées sur le pilier et le bras
Matériaux	Métal (acier ou aluminium, non spécifié)
Outils nécessaires	Tournevis Phillips (non inclus), clés Allen fournies (petite, moyenne, grande), clé 1/2 po et 3/8 po (non incluses pour certaines étapes)
Contenu de l'emballage	Pilier support, base, plaque de base, bras pivotant, plaque de moniteur (x2), pinces à câbles, vis, entretoises, clés Allen, écrous, etc.
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou corrosifs.
Sécurité	Ne pas dépasser la charge maximale. Installer sur une surface solide (pas de panneaux de particules). Vérifier la compatibilité VESA avant montage. Utiliser avec précaution pour éviter tout basculement.
Pièces détachées et réparabilité	Pièces de rechange disponibles sur demande auprès du support technique (téléphone ou email).
Assistance technique	Téléphone : (877) 419–7832, Email : [e-mail]
Garantie	Non spécifiée dans la notice
Pays d'origine	Non spécifié

FOIRE AUX QUESTIONS - ERDAS1-01B ErgoAV

Quel est le poids maximum que peut supporter chaque bras ?

Chaque bras peut supporter jusqu'à 22 lbs (9,9 kg). Ne dépassez jamais cette limite pour éviter tout risque de défaillance.

Quelles sont les dimensions VESA compatibles avec ce support ?

Le support est compatible avec les motifs VESA de 75 x 75 mm à 100 x 100 mm. Si votre moniteur a un motif différent, il n'est pas compatible.

Puis-je installer ce support sur un bureau en panneaux de particules ?

Non, il est déconseillé d'utiliser ce produit sur des bureaux en panneaux de particules ou autres bois mous. Utilisez une surface solide (bois massif, métal, etc.) pour garantir la sécurité.

Quelles sont les options de montage disponibles ?

Trois options : base autoportante, montage dans un trou de passe-câbles existant (avec plaque de base), ou montage avec trou percé (diamètre 12-20 mm). L'épaisseur du bureau doit être comprise entre 20 et 50 mm.

Comment régler la hauteur des moniteurs ?

Retirez l'écrou [H] avec la clé, puis utilisez la petite clé Allen [05] pour lever ou abaisser le moniteur. Resserrez l'écrou une fois la hauteur souhaitée atteinte.

Comment régler l'inclinaison du moniteur ?

Desserrez légèrement la vis de réglage préassemblée à l'aide de la clé Allen moyenne [12], inclinez le moniteur à la position souhaitée, puis resserrez la vis.

Les câbles sont-ils cachés ?

Oui, le support est équipé de pinces à câbles [09] et [10] pour organiser et dissimuler les câbles le long du pilier et du bras.

Quels outils sont fournis avec le support ?

Le kit comprend plusieurs clés Allen : petite [05], moyenne [12] et grande [08], ainsi qu'une clé [06] de 1/2 po. Un tournevis Phillips est nécessaire mais non inclus.

Que faire si mon moniteur est trop lourd ou incompatible ?

Contactez le support technique au (877) 419–7832 ou par email à [e-mail] pour trouver un support adapté.

Puis-je faire pivoter le bras ou l'écran ?

Oui, le bras pivotant et l'écran peuvent être tournés manuellement. Veillez à équilibrer les deux bras pour éviter l'instabilité de la base.

MODE D'EMPLOI ERDAS1-01B ErgoAV

- Veuillez lire attentivement toutes les instructions avant de tenter l'installation. Si les instructions ne vous semblent pas claires ou si vous avez des questions, veuillez contacter notre service d'assistance technique au (877) 419–7832 ou notre service clientèle à l'adresse [e-mail].

⚠️ ATTENTION : Évitez risques de blessures et de dommages matériels!
- N'utilisez pas ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. Ne dépassez pas la capacité de charge. Nous ne sommes pas responsables des dommages ou blessures causés par un montage incorrect, un assemblage incorrect ou une utilisation inappropriée.
- N'utilisez pas ce produit sur des bureaux en panneaux de particules ou autres bois mous.
- Les informations contenues dans ce manuel ne couvrent pas toutes les conditions ou variables possibles en relation avec l'installation de ce produit.

Restrictions de poids

Si votre moniteur pèse plus lourd, ce support n'est PAS compatible. Le moniteur ne doit pas dépasser le poids maximal indiqué.

! AVERTISSEMENT

NE PAS dépasser le poids maximum indiqué. Ce système de montage est destiné à être utilisé uniquement dans les limites des poids maximaux indiqués. L'utilisation de produits plus lourds que les poids maximums indiqués peut entraîner une défaillance du support et de ses accessoires, causant des dommages et/ou des blessures.

Il est de la responsabilité de l'installateur de vérifier le poids total des moniteurs et de tout accessoire attaché. Ne pas dépasser la limite de poids indiquée.

Vérifiez le motif VESA de votre moniteur avant l'installation

$$ 7 5 \mathrm{mm} \approx 3 \mathrm{po} $$

$$ 1 0 0 \mathrm{mm} \approx 4 \mathrm{po} $$

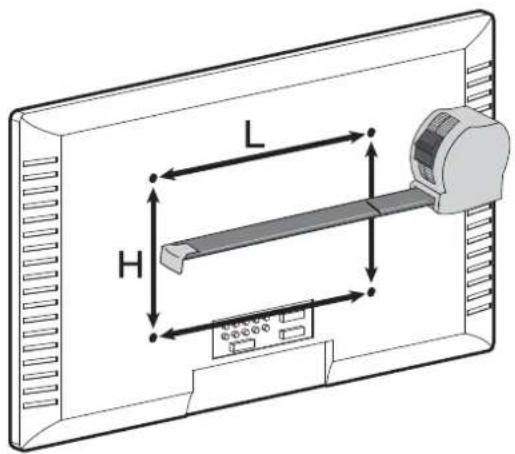

Mesurez le motif VESA de votre moniteur :

Minimum : 75mm × 75mm / 3 po × 3 po (L × H)

Maximum : 100mm × 100mm / 4 po × 4 po (L × H)

Si le motif VESA de votre moniteur est inférieur à 75 mm x 75 mm ou supérieur à 100 mm x 100 mm, ce support n'est PAS COMPATIBLE avec votre moniteur. Veuillez contacter notre support technique au (877) 419–7832 ou [e-mail] pour trouver un support compatible.

Outils nécessaires (non inclus)

tournevis Phillips

Pièces et matériel fournis

AVERTISSEMENT : Ce produit contient des petits objets susceptibles de présenter un risque d'étouffement en cas d'ingestion.

Avant de commencer l'assemblage, vérifiez que toutes les pièces sont incluses et en bon état. N'utilisez pas de pièces endommagées ou défectueuses. Si vous avez besoin de pièces de rechange, veuillez contacter notre ligne d'assistance technique au (877) 419–7832 ou notre service clientèle à l'adresse [e-mail].

- Noter : le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.

Pièces et matériel fournis pour l'étape 1

Plaque de support

01 X 1

1/2 po (13mm) Clé
06 × 1

Passe-fil Plaque de base

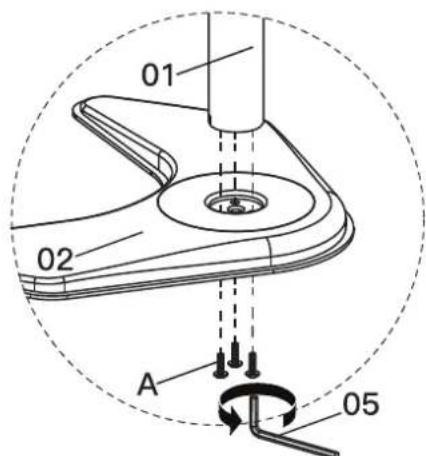

Alignez les trous de la base [02] avec les trous du pilier support [01] et fixez-les à l'aide des trois boulons [A] et de la clé Allen [05].

Petite clé Allen

Sélectionnez la méthode d'installation en fonction de vos besoins

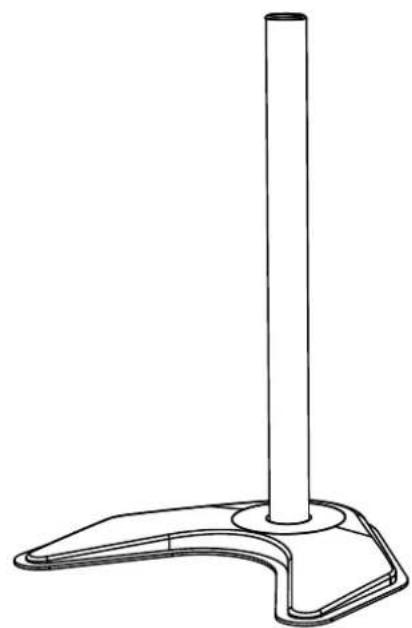

Option A: Base autoportante

Vous pouvez passer à l'étape 2.

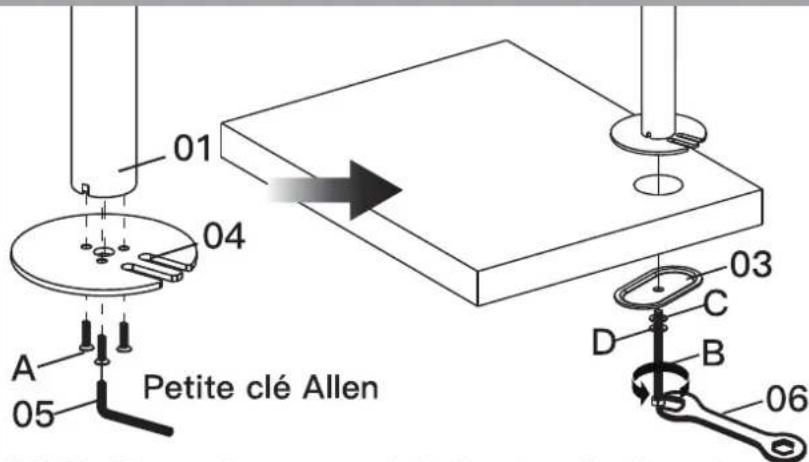

Option B: Installation dans un trou de passe-câbles existant

NOTE : Si votre bureau est doté d'un trou d'œillet existant avec un couvercle en plastique, retirez-le avant l'installation.

1. Alignez les trous de la plaque de base des passe-fils [04] avec les trous du pilier support [01] et fixez-les à l'aide des trois boulons [A] et de la clé Allen [05].
2. Positionnez l'ensemble pilier sur la surface de montage et fixez-le à l'aide de la plaque de support [03], de la rondelle M10 [C], de la rondelle ressort [D] et du boulon M10 [B], puis serrez-le avec la clé [06].

Pour l'épaisseur du bureau : 3/4 po - 2 po (20mm - 50mm)

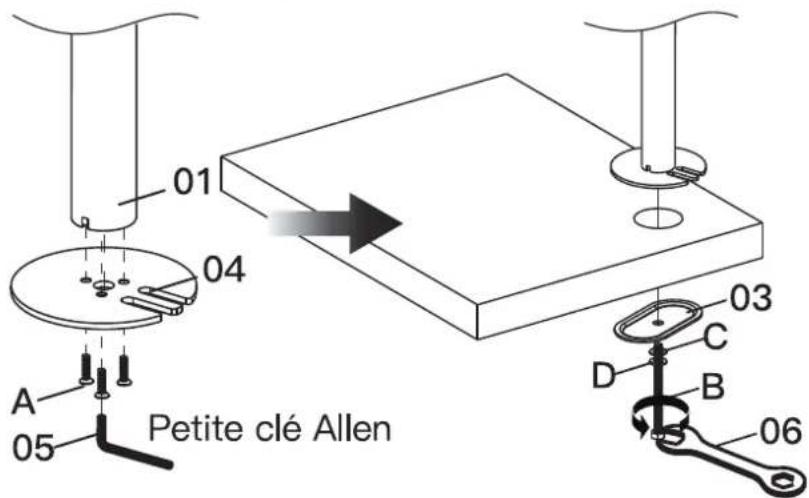

Option C: Installation du trou d'oeillet auto-percé

1. Faites une marque pour le trou central sur votre surface de montage. Utilisez un foret de 15/32 po (12mm) au minimum et de 3/4 po (20mm) au maximum et percez un trou dans la surface de montage.
2. Alignez les trous de la plaque de base des passe-fils [04] avec les trous du pilier support [01] et fixez-les à l'aide des trois boulons [A] et de la clé Allen [05].
3. Positionnez l'ensemble pilier sur la surface de montage et fixez-le à l'aide de la plaque de support [03], de la rondelle M10 [C], de la rondelle ressort [D] et du boulon M10 [B], puis serrez-le avec la clé [06].

Pour l'épaisseur du bureau : 3/4 po - 2 po (20mm - 50mm)

Pièces et matériel fournis pour l'étape 2

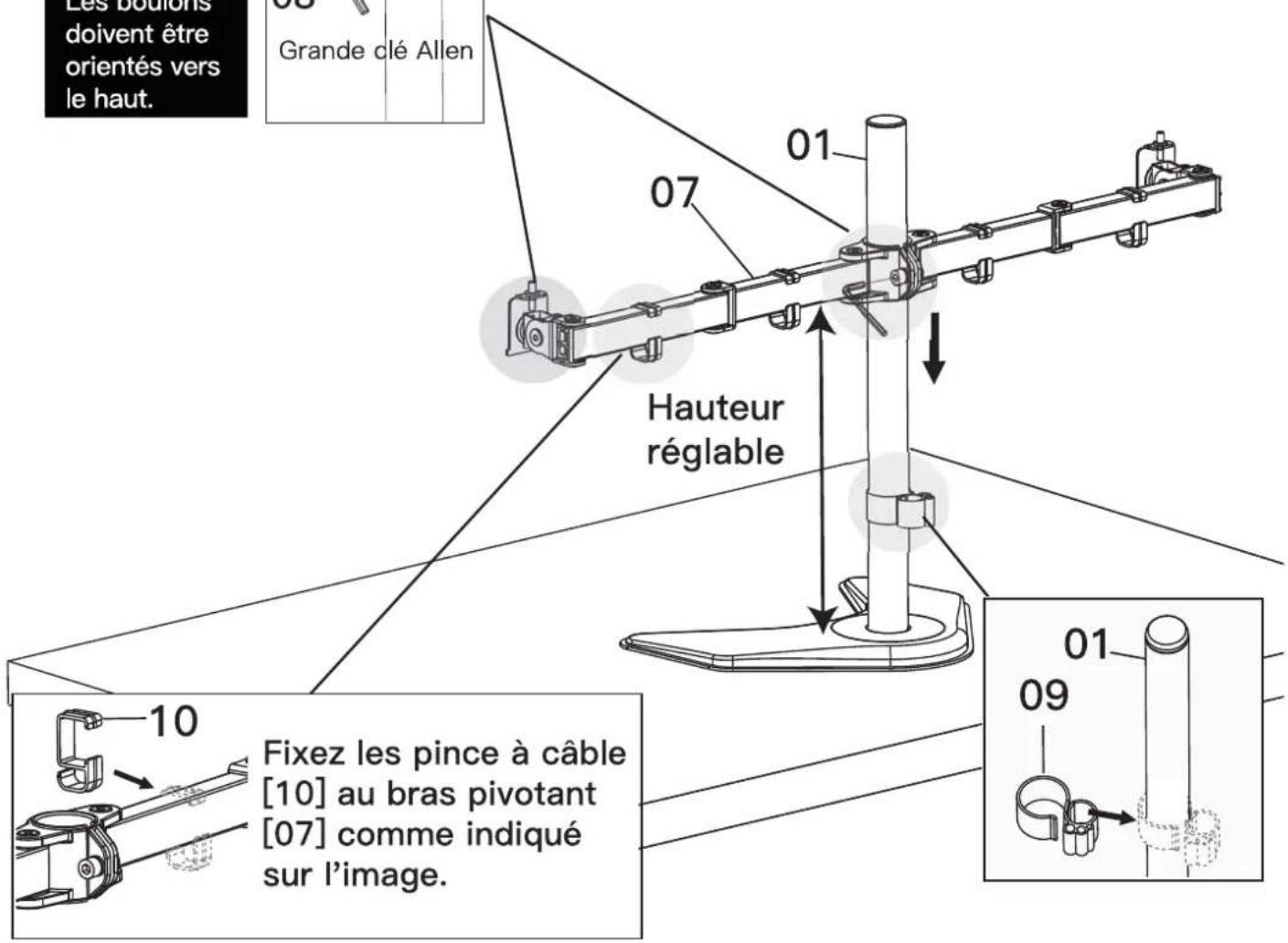

Étape 2 Fixez le bras pivotant au pilier support

Les boulons doivent être orientés vers le haut.

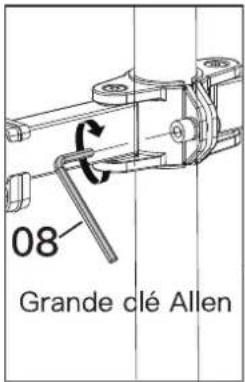

Faites glisser le pince à câble [09] sur le pilier support [01], puis faites glisser le bras pivotant [07] sur le pilier support [01] et fixez-le avec le boulon préassemblé à l'aide de la clé Allen [08], comme illustré.

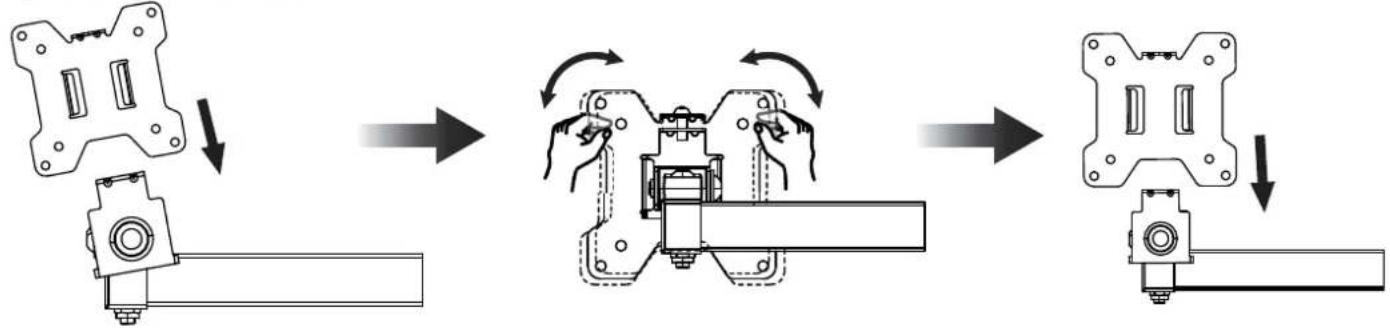

Avant de commencer l'étape 3, assurez-vous que la tête du bras pivotant [07] est verticale en faisant glisser la plaque de moniteur [11] et en l'ajustant jusqu'à ce qu'elle soit verticale.

Pièces et matériel fournis pour l'étape 3

Plaque de moniteur

11 × 2

M4 x 12mm Boulon à ailettes

EX8

M4 x 30mm

Boulon

FX8

L13mm Entretoises

G X 8

Étape 3 Fixer la plaque de moniteur au moniteur

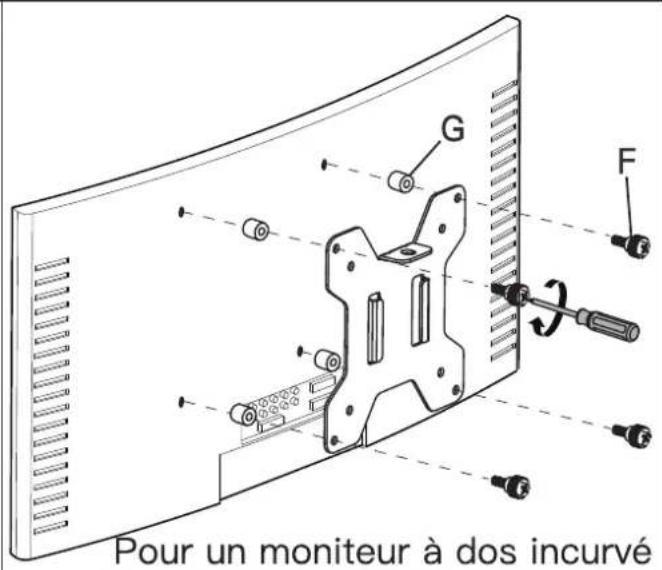

Sélectionner les boulons de moniteur

Une seule taille de boulon convient à votre moniteur.

Longueur de la vis : vérifiez que le filetage est correctement engagé avec les boulons ou la combinaison vis / entretoises. Nous recommandons un engagement du filetage sur au moins 5 tours.

• Trop court, le TV ne sera pas maintenu.
• Trop long, le TV sera endommagé.

Trop court

Trop long

Correct

Correct

ou

Tournevis

Phillips

[non inclus]

Matériel fourni pour l'étape 4

Écrou

H×2

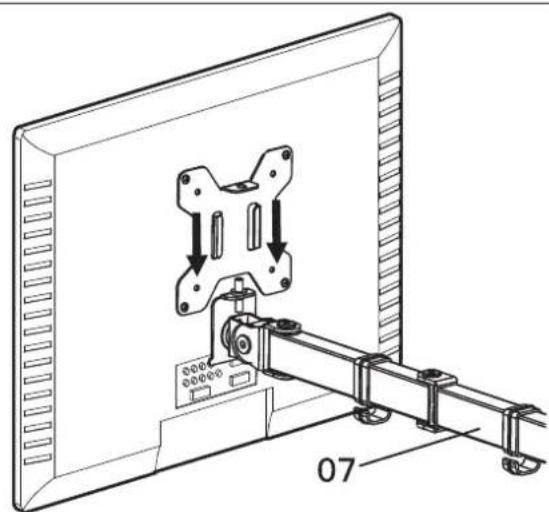

Étape 4 Fixer le moniteur à la tête du bras pivotant

Faites glisser le moniteur sur la tête du bras pivotant [07] comme indiqué sur la figure ci-dessus.

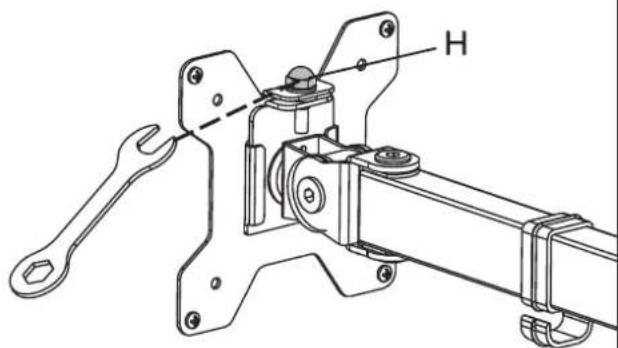

Serrez l'écrou [H] avec la clé. Assurez-vous que l'écrou [H] est fermement serré avant de déplacer le moniteur. Répétez le processus pour

LOURD ! vous aurez peut-être besoin d'aide pour cette étape.

3/8 po (10mm) Clé

[non inclus]

Matériel fourni pour l'étape 5

Clé Allen moyenne

12×1

Petite clé Allen

05 × 1

Étape 5 Réglage de la hauteur et de l'inclinaison

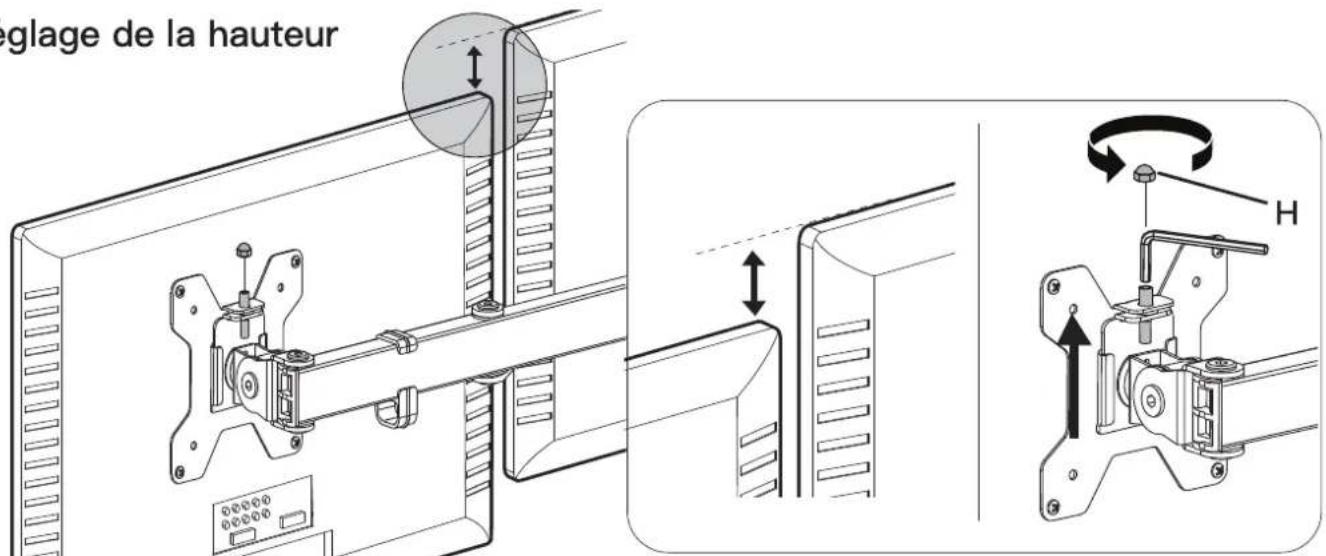

Réglage de la hauteur

Retirez l'écrou [H] et utilisez la clé Allen [05] pour lever ou abaisser le moniteur. Le réglage individuel de la hauteur des moniteurs permet de les aligner parfaitement.

Ignorez cette étape si les moniteurs sont de niveau.

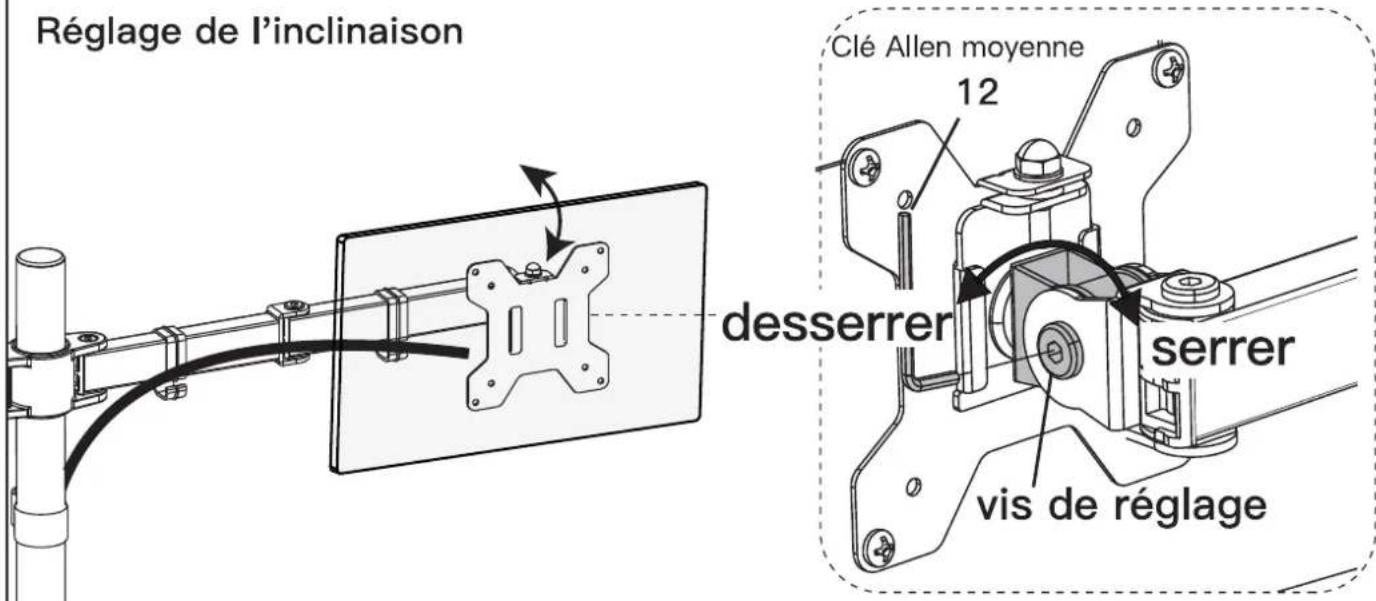

1. Desserrez légèrement la vis de réglage préassemblée à l'aide de la clé Allen [12].
2. Inclinez le moniteur dans la position souhaitée.
3. Resserrez la vis de réglage préassemblée à l'aide de la clé Allen [12] pour maintenir le moniteur dans la position souhaitée.

Étape 6 Effectuez les réglages nécessaires et gérez les câbles

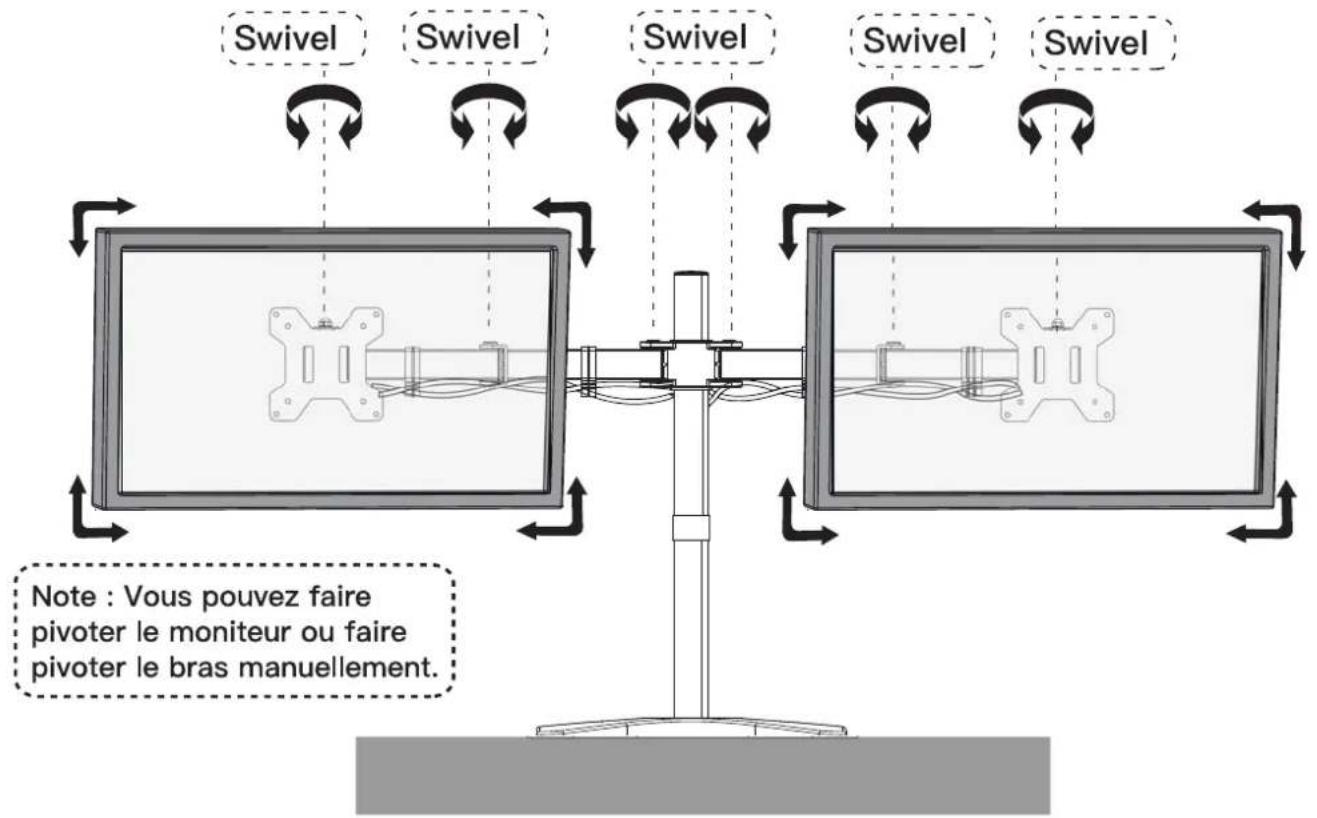

Réglez les moniteurs selon les besoins, comme indiqué ci-dessous. Faites passer les câbles par les pince à câble [09] et [10].

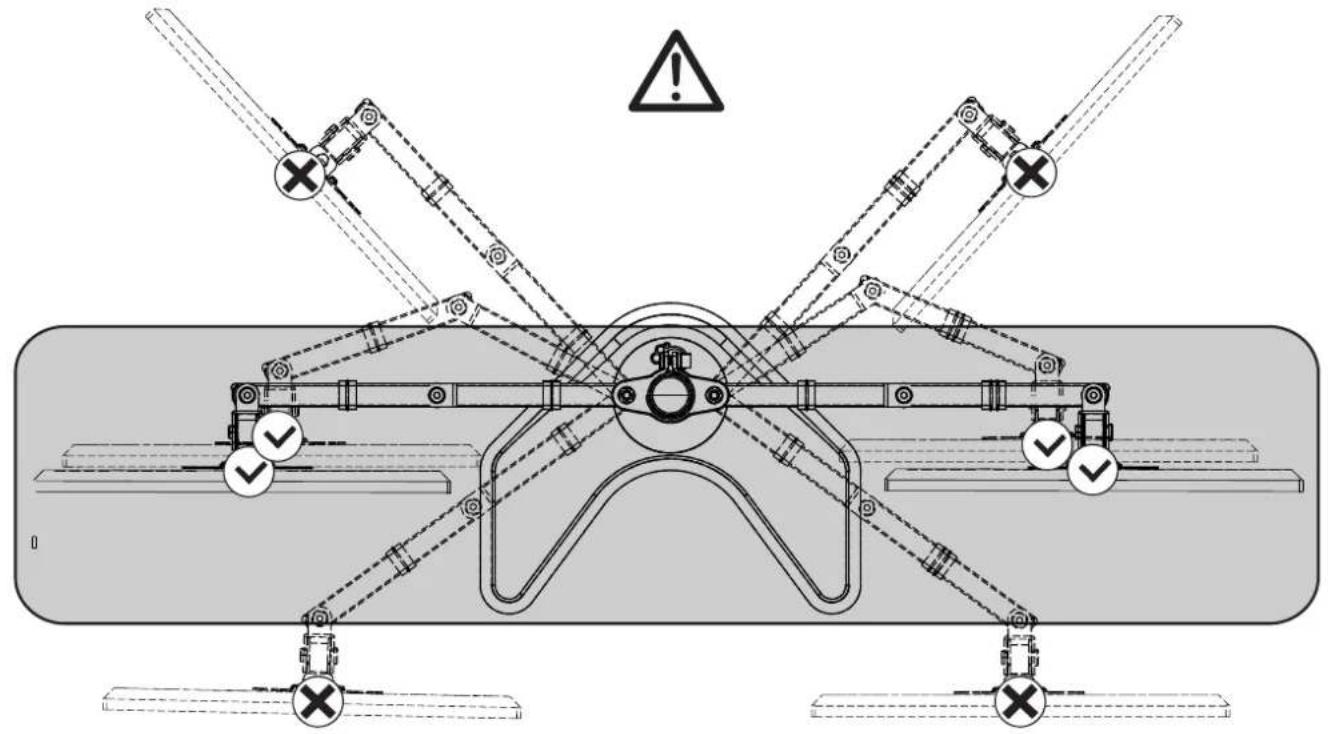

AVERTISSEMENT :

Pour éviter de basculer, veillez à ne pas étendre les bras trop loin vers l'avant ou l'arrière. Lorsque vous réglez l'angle des bras, veuillez-vous assurer que les deux bras sont équilibrés pour éviter l'instabilité du centre de gravité de la base.
