MODE D'EMPLOI ERDAS2-01B ErgoAV

• Veuillez lire attentivement toutes les instructions avant de tenter l'installation. Si les instructions ne vous semblent pas claires ou si vous avez des questions, veuillez contacter notre service d'assistance technique au (877) 419–7832 ou notre service clientèle à l'adresse [e-mail].
  ATTENTION : Évitez risques de blessures et de dommages matériels!
• N'utilisez pas ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. Ne dépassez pas la capacité de charge. Nous ne sommes pas responsables des dommages ou blessures causés par un montage incorrect, un assemblage incorrect ou une utilisation inappropriée.
• N'utilisez pas ce produit sur des bureaux en panneaux de particules ou autres bois mous.
• Les informations contenues dans ce manuel ne couvrent pas toutes les conditions ou variables possibles en relation avec l'installation de ce produit.

Restrictions de poids

MAX par bras 17 lbs (7.7 kg)

Si votre moniteur pèse plus lourd, ce support n'est PAS compatible. Le moniteur ne doit pas dépasser le poids maximal indiqué.

▲ AVERTISSEMENT

NE PAS dépasser le poids maximum indiqué. Ce système de montage est destiné à être utilisé uniquement dans les limites des poids maximaux indiqués. L'utilisation de produits plus lourds que les poids maximums indiqués peut entraîner une défaillance du support et de ses accessoires, causant des dommages et/ou des blessures. Il est de la responsabilité de l'installateur de vérifier le poids total des moniteurs et de tout accessoire attaché. Ne pas dépasser la limite de poids indiquée.

Vérifiez le motif VESA de votre moniteur avant l'installation

W H

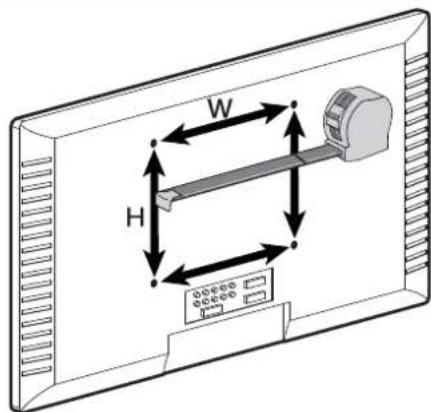

Mesurez le motif VESA de votre moniteur :

Minimum : 75 mm × 75 mm / 3 po × 3 po (L × H) Maximum : 100mm × 100mm / 4 po × 4 po (L × H)

Si le motif VESA de votre moniteur est inférieur à 75 mm x 75 mm ou supérieur à 100 mm x 100 mm, ce support n'est PAS COMPATIBLE avec votre moniteur. Veuillez contacter notre support technique au [phone] ou [e-mail] pour trouver un support compatible.

Outils nécessaires (non inclus)

Mètre ruban

Tournevis cruciform

3/8 po (10mm)
Clé

Foreuse (Optionnel)

7/16 po - 7/8 po (11mm - 22mm) Mèche à bois (Optionnel)

Pièces et matériel fournis

⚠ AVERTISSEMENT : Ce produit contient des petits objets susceptibles de présenter un risque d'étouffement en cas d'ingestion.
Avant de commencer l'assemblage, vérifiez que toutes les pièces sont incluses et en bon état. N'utilisez pas de pièces endommagées ou défectueuses. Si vous avez besoin de pièces de rechange, veuillez contacter notre ligne d'assistance technique au (877)
419-7832 ou notre service clientèle à l'adresse [e-mail].
- Noter : le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.

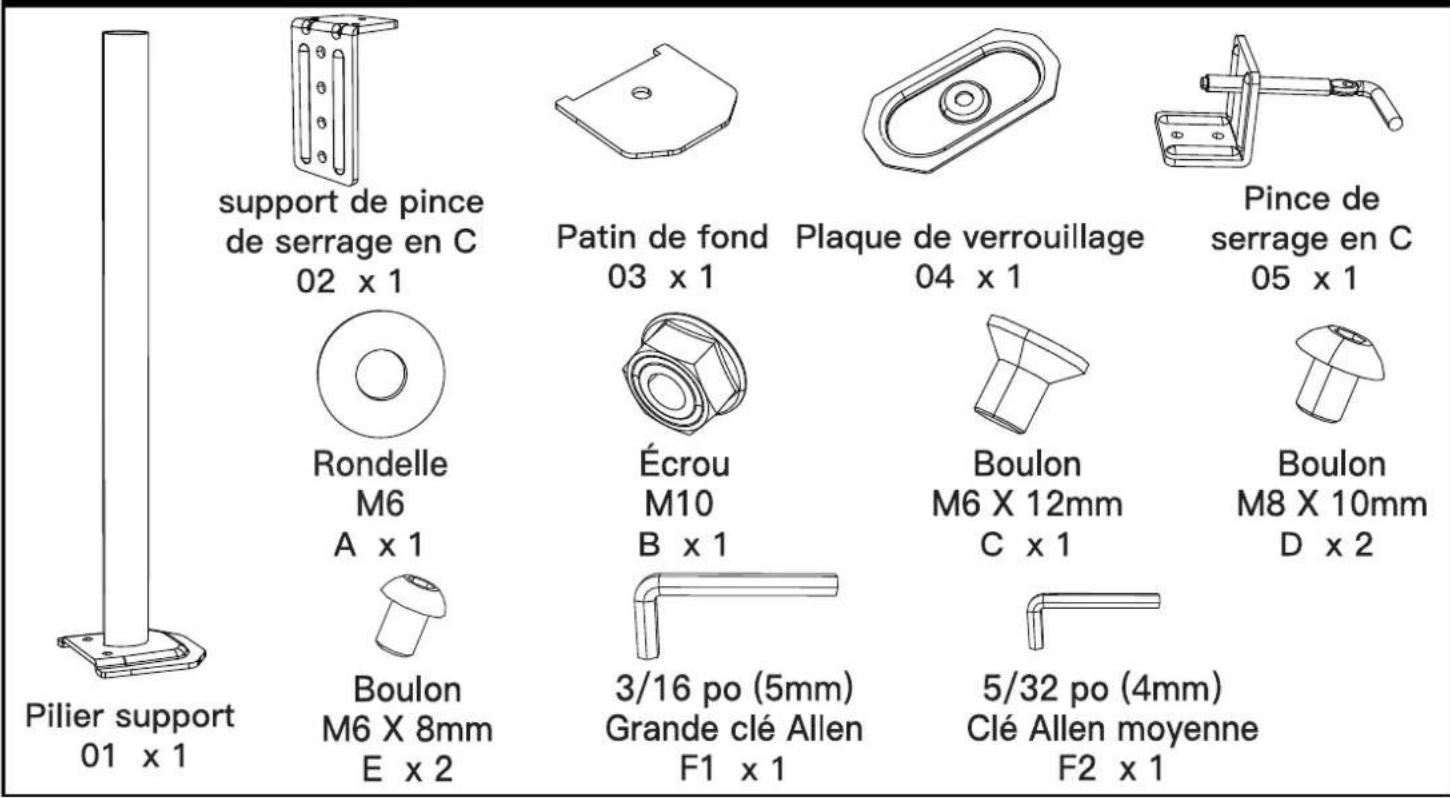

Pièces et matériel fournis pour l'étape 1

support de pince de serrage en C

02 x 1

Rondelle M6

A x 1

Boulon M6 X 8mm

E x 2

Patin de fond 03 x 1

Plaque de verrouillage 04 x 1

Écrou M10

B x 1

3/16 po (5mm) Grande clé Allen

F1 x 1

Boulon M6 X 12mm

C x 1

5/32 po (4mm) Clé Allen moyenne

F2 x 1

Pince de serrage en C

05 x 1

Boulon M8 X 10mm

D x 2

Étape 1 Installation du pilier support

Option A: Installation de la pince de serrage en C

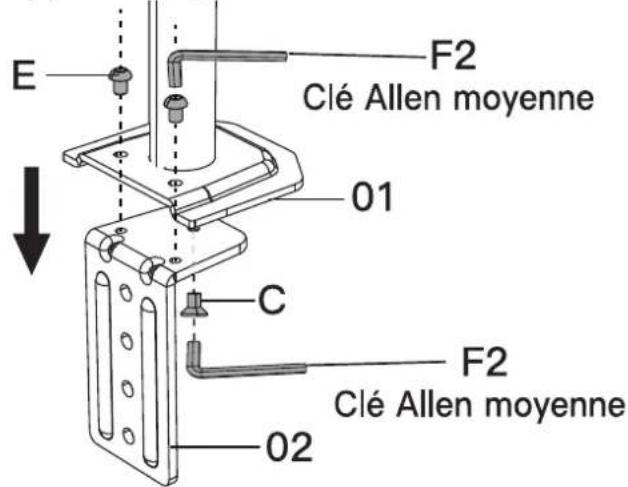

Installation de la pince de serrage en C Insérez les boulons [E] à travers la base du pilier support [01] et dans le support de la pince de serrage en C [02]. Serrez-les avec la clé Allen [F2]. Insérer le boulon [C] à travers le support de l'pince de serrage en C [02] et dans le bas du pilier support t [01]. Serrez-les avec la clé Allen [F2].

E F2 Clé Allen moyenne 01 C F2 Clé Allen moyenne 02

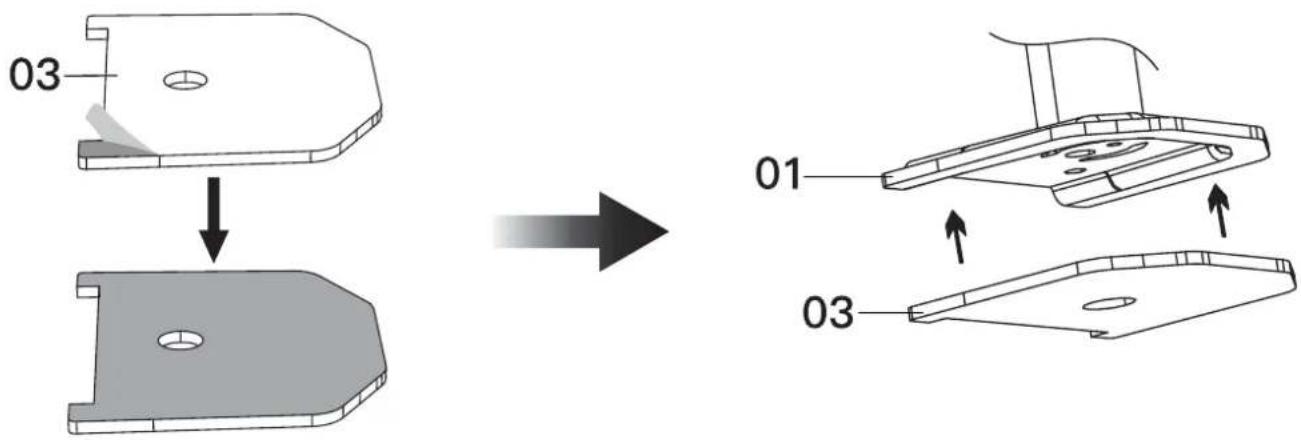

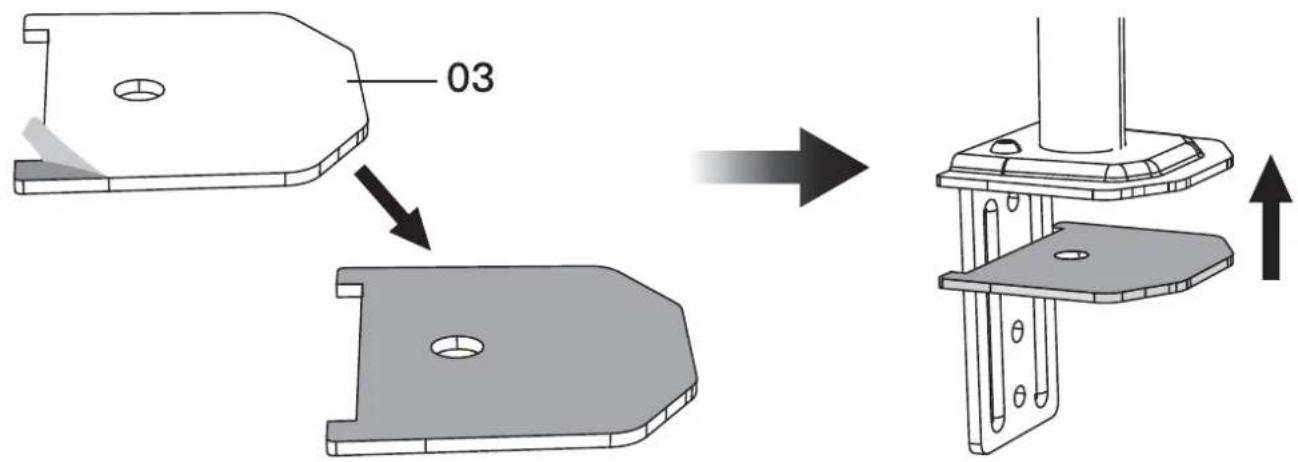

Retirer le papier du Patin de fond [03] et coller le Patin de fond [03] au bas de l'ensemble de la pince de serrage en C, comme illustré ci-dessous.

03

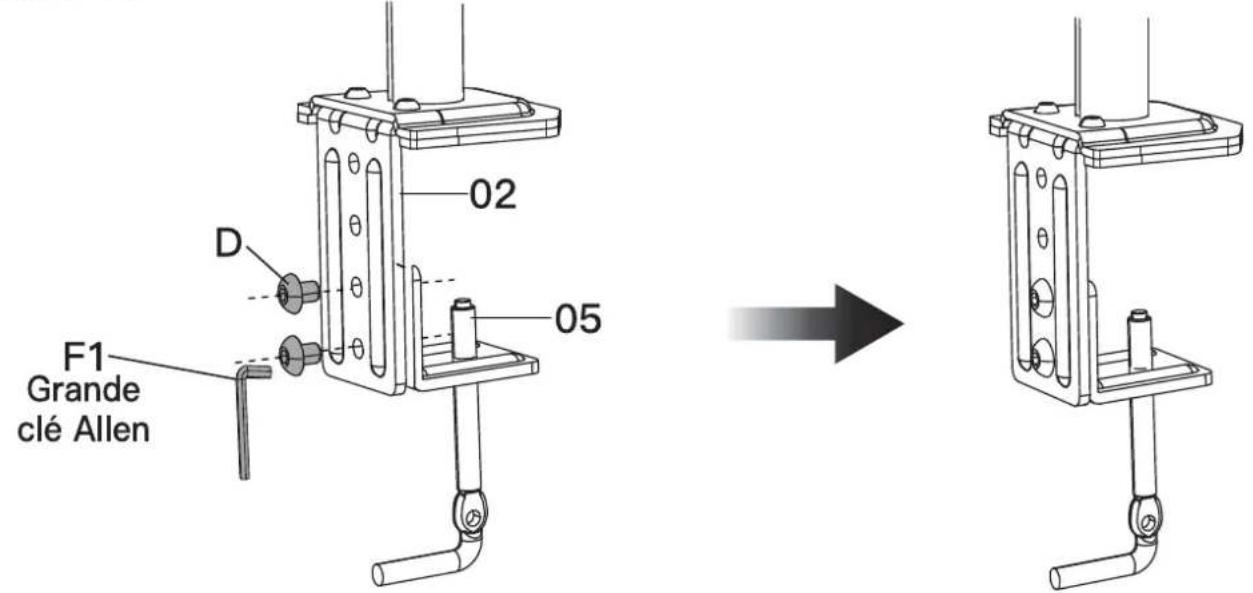

Insérer les boulons [D] à travers l'emplacement souhaité dans le support du pince de serrage en C [02] et dans le pince de serrage en C [05]. Serrer à l'aide de la grande clé Allen [F1].

F1 Grande clé Allen D 02 05

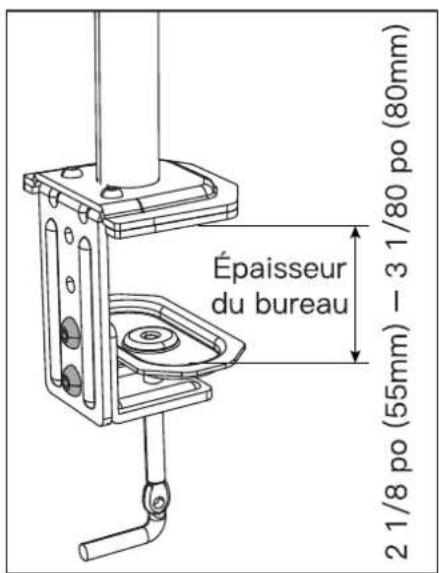

Épaisseur du bureau 2 1/8 po (55mm) - 3 1/80 po (80mm)

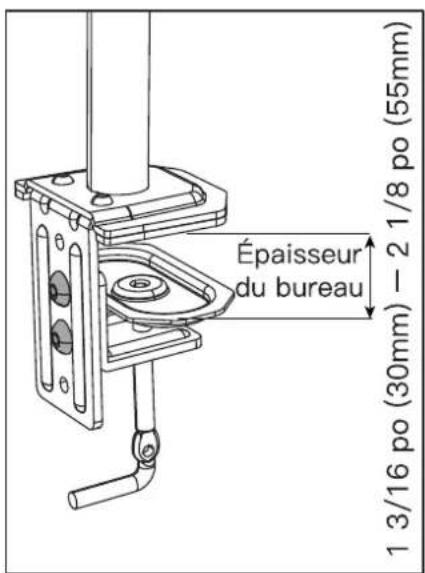

Épaisseur du bureau 1 3/16 po (30mm) - 2 1/8 po (55mm)

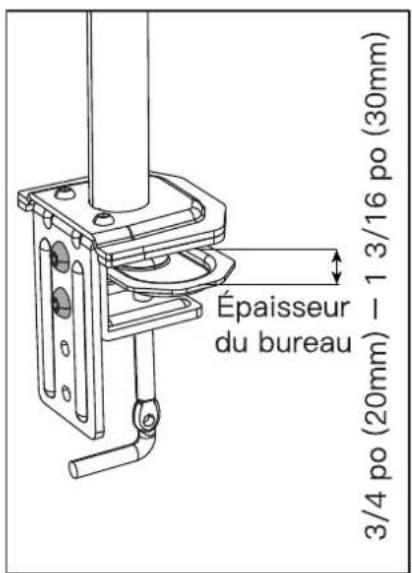

Épaisseur du bureau 3/4 po (20mm) - 1 3/16 po (30mm)

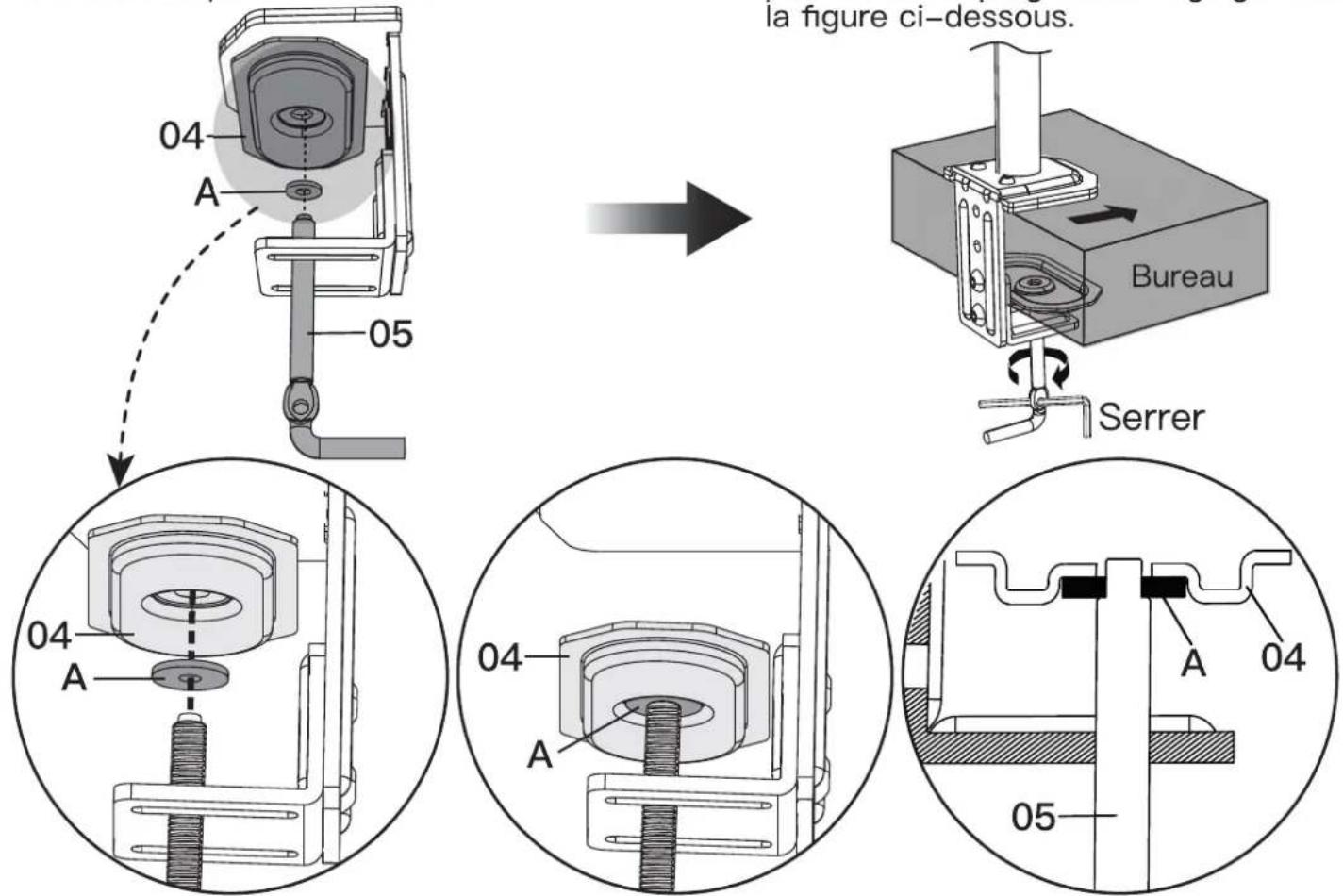

Insérer la poignée de réglage de la pince de serrage en C [05] à travers la rondelle [A] et dans la plaque de verrouillage [04] et serrer comme indiqué ci-dessous.

Faites glisser l'ensemble sur le bureau et serrez-le jusqu'à ce qu'il soit bien fixé. Vous pouvez utiliser la clé Allen pour serrer la poignée de réglage. Voir la figure ci-dessous.

la figure ci-dessous. 04 A 05 Bureau Serrer 04 A 04 A 05

Option B: Installation d'un trou d'œillet existant

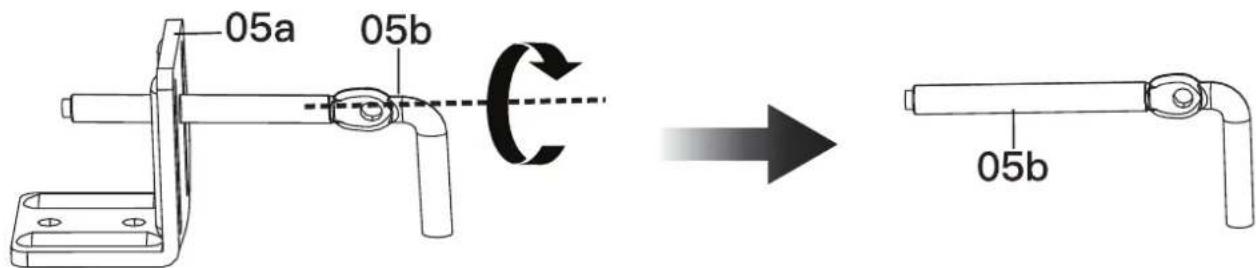

05a 05b 05b

Retirez le papier du Patin de fond [03] et collez le Patin de fond [03] au bas de la pince de serrage en C, comme illustré ci-dessous.

03 01 03

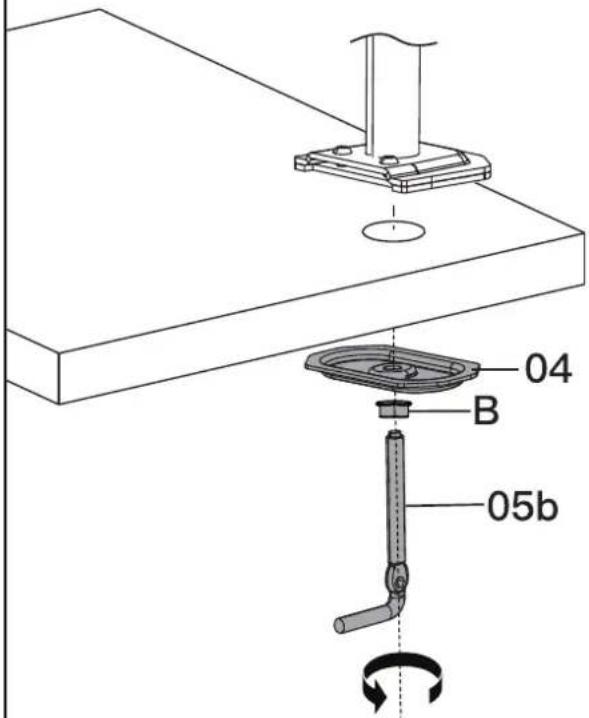

04 B 05b

Insérer la poignée de réglage de la pince de serrage en C [03] à travers l'écrou [B] et dans la plaque de verrouillage [04] et serrer comme indiqué ci-dessous.

REMARQUE : Si votre bureau est doté d'un trou d'œillet existant avec un couvercle en plastique, retirez-le avant l'installation.

Option C: Installation d'un trou d'œillet auto-percé

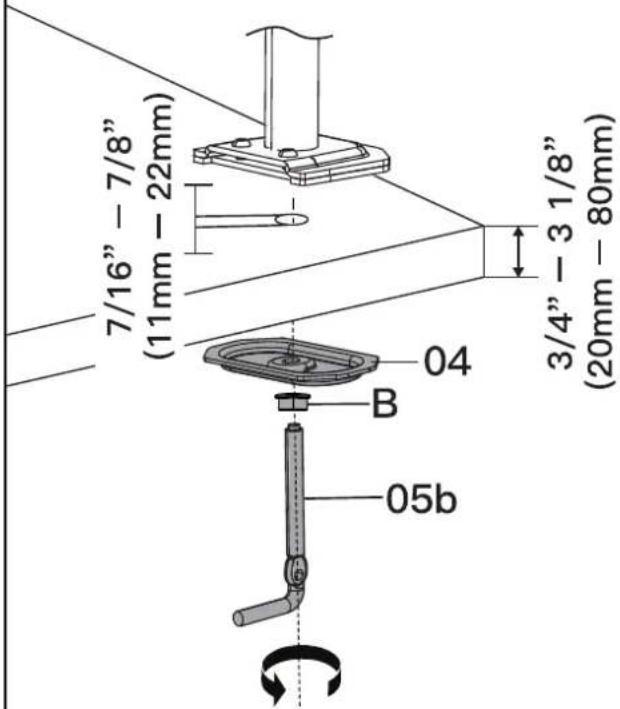

S'il n'y a pas de trou pour œillet sur votre bureau, placez le pilier support [01] sur la surface de montage et marquez le trou. Percez un trou à l'aide d'une mèche d'un diamètre de 7/16 po — 7/8 po (11 mm à 22 mm) à l'endroit marqué à travers la surface de montage.

Vous pouvez ensuite revenir à l'option B et suivre les étapes.

Matériel fourni pour l'étape 2

Couvercle décoratif
07 x 1

Étape 2 Fixation du bras pivotant au pilier support

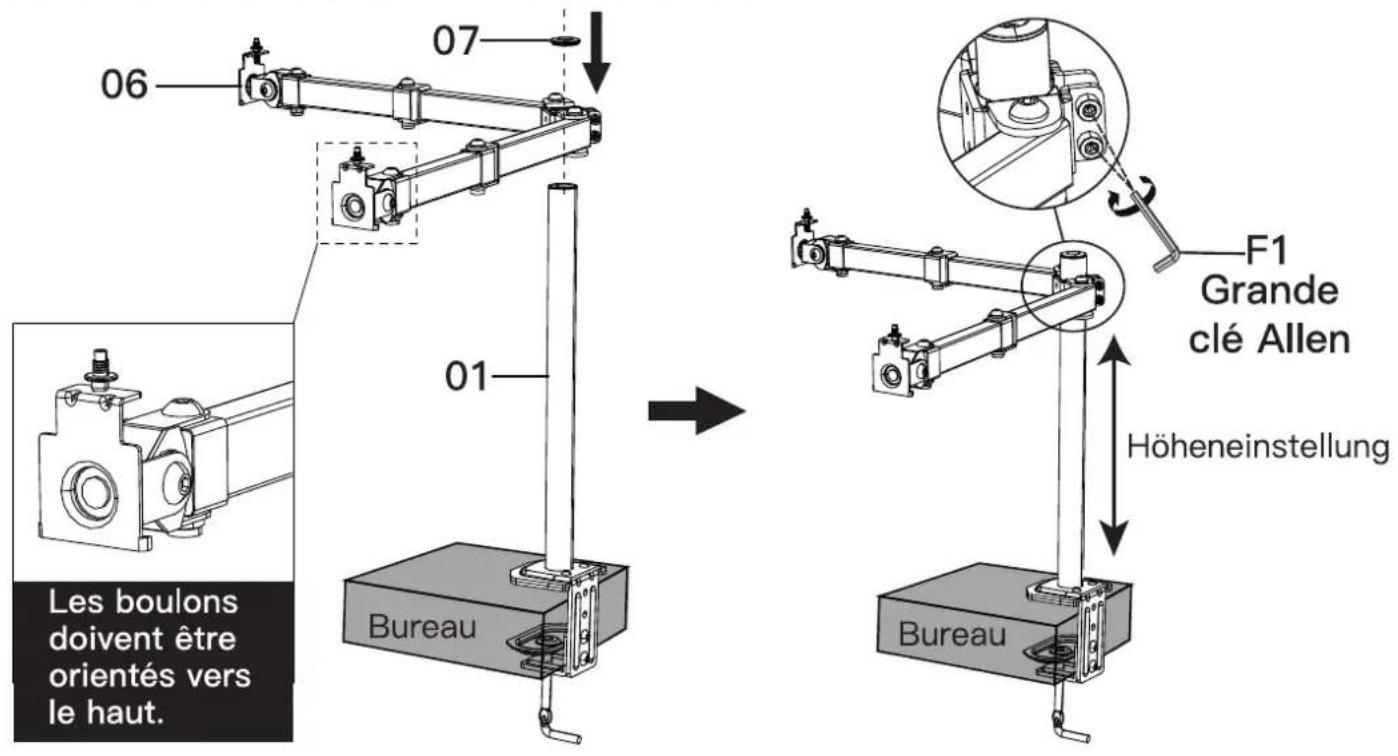

Faites glisser le bras pivotant [06] sur le pilier support [01] et fixez-le avec les boulons prémontés à l'aide de la grande clé Allen [F1], comme illustré ci-dessous. Fixez le couvercle décoratif [07] sur le haut du montant.

06 07 01 Bureau F1 Grande clé Allen Höheneinstellung Les boulons doivent être orientés vers le haut.

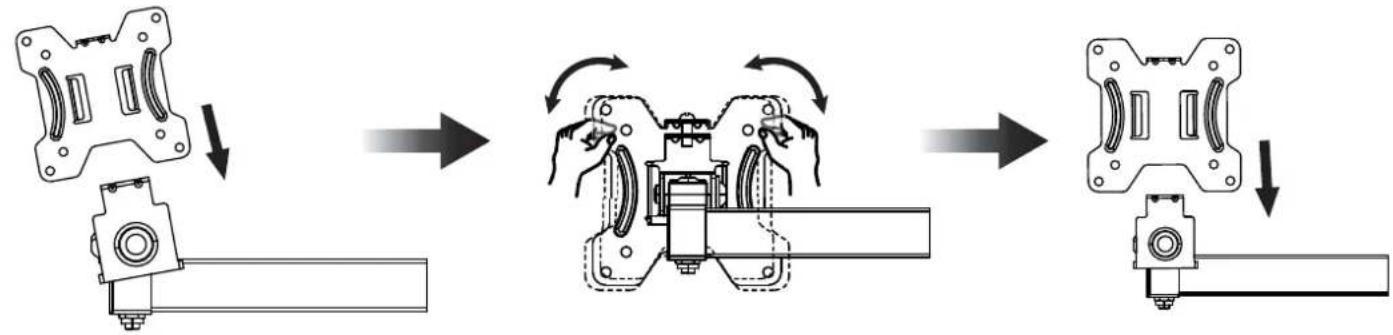

Avant de commencer l'étape 3, assurez-vous que les têtes du bras pivotant sont verticales en faisant glisser la plaque du moniteur et en l'ajustant jusqu'à ce qu'elle soit verticale.

Pièces et matériels fournis pour la étape 3

Plaque de moniteur 08 x 2

Boulon M4 x 12mm G x 8

Boulon M4 x 30mm H x 8

M4 Rondelle 1 x 8

L13mm Entretoises J x 8

Étape 3 Fixer la plaque du moniteur au moniteur

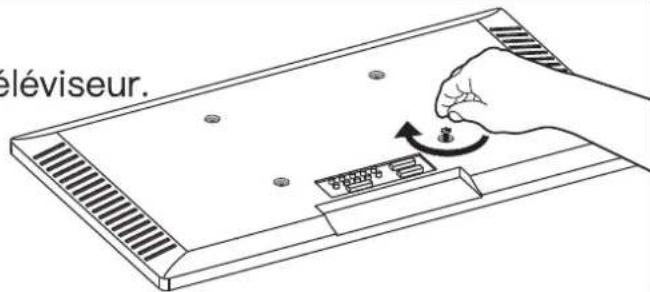

Sélectionnez les boulons du moniteur

Une seule taille de boulon convient à votre Téléviseur.

éléviseur.

Longueur de la vis : Vérifiez que le filetage est correctement engagé avec les vis ou la combinaison vis / entretoises. Nous recommandons un engagement du filetage sur au moins 5 tours.

• Trop court, le téléviseur ne sera pas maintenu.
• Trop long, le téléviseur sera endommagé.

Trop court

trop long

Correct

Correct

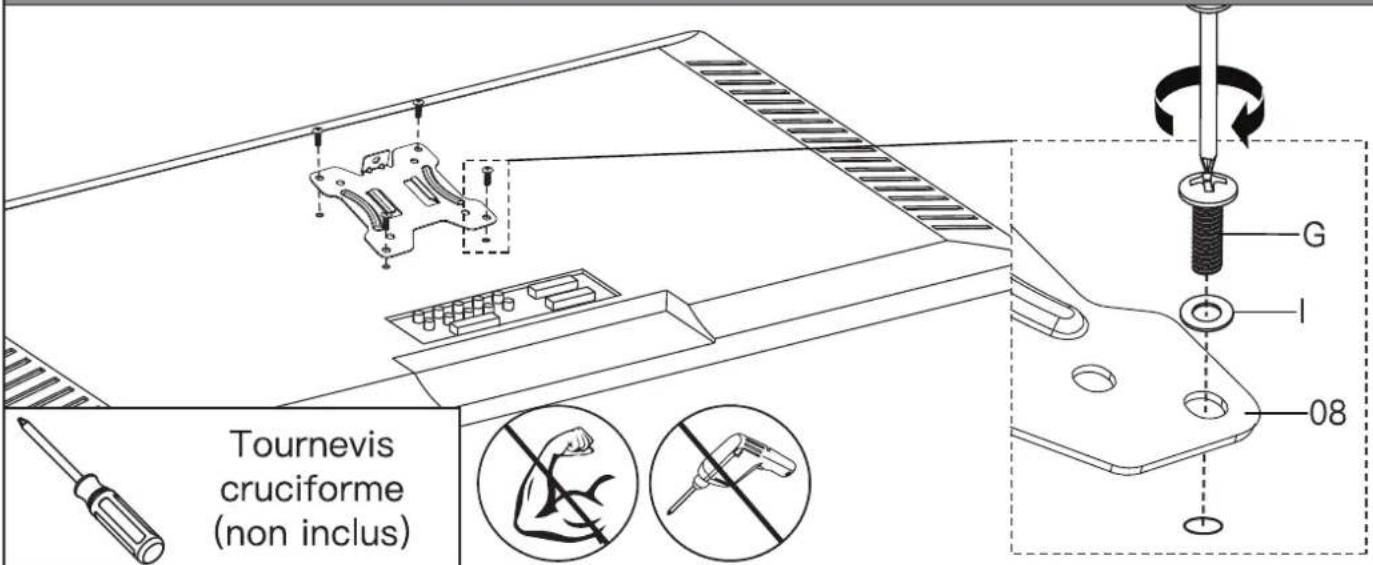

Option A (Pour moniteur à dos plat)

Tournevis cruciforme (non inclus) G 08

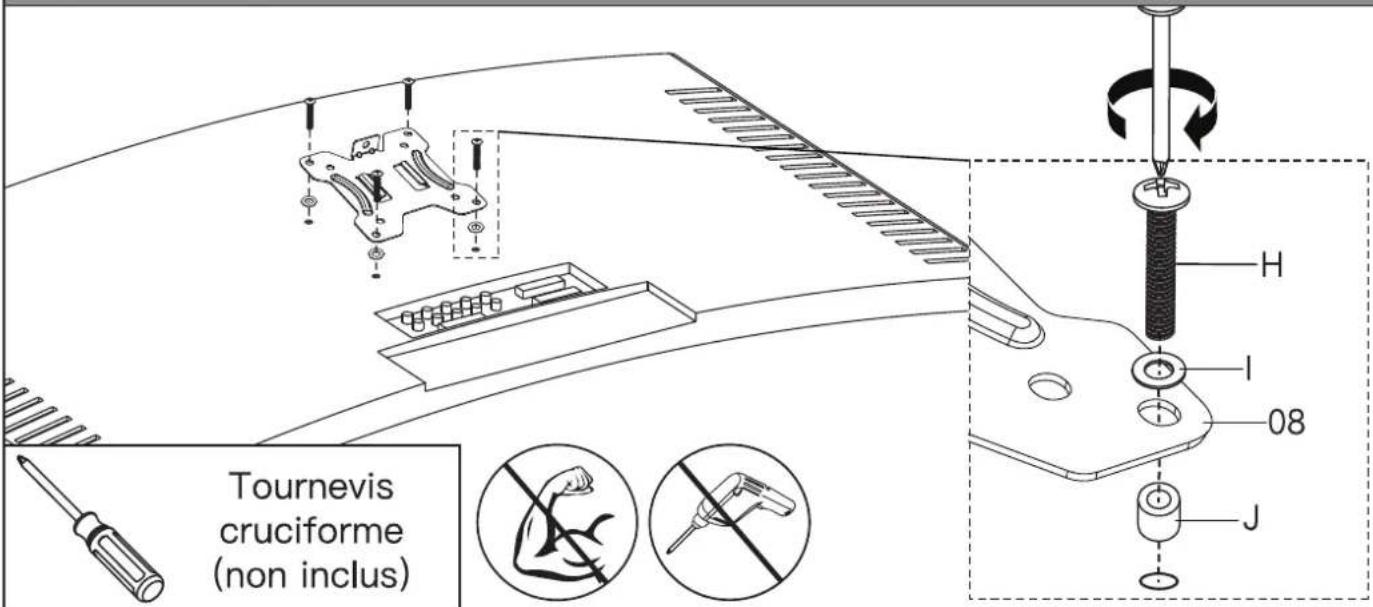

Option B (Pour moniteur à dos incurvé)

Tournevis cruciforme (non inclus)

Matériel fourni pour l'étape 4

Écrou

F4 x 2

Étape 4 Fixation du moniteur à la tête du bras pivotant

LOURD ! vous aurez peut-être besoin d'aide pour cette étape.

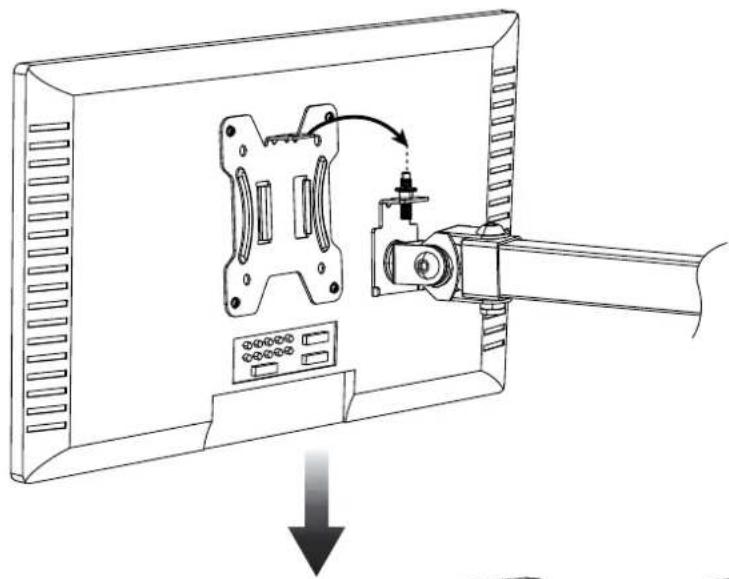

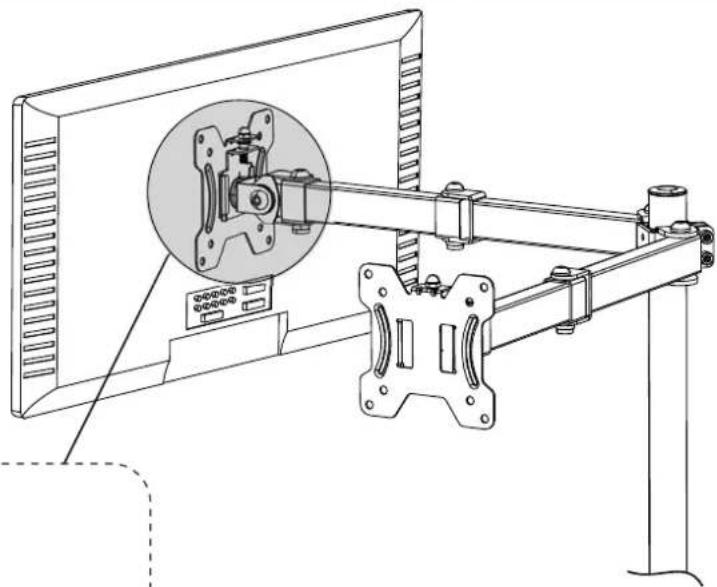

Faites glisser le moniteur sur la tête du bras pivotant [06] comme indiqué ci-dessous.

Serrez l'écrou [F4] à l'aide de la clé fournie. Assurez-vous que l'écrou [F4] est fermement serré avant de déplacer le moniteur.

Matériel fourni pour l'étape 5

1/8 po (3mm) Petite clé Allen F3 x 1

Étape 5 Réglage de la hauteur et de l'inclinaison

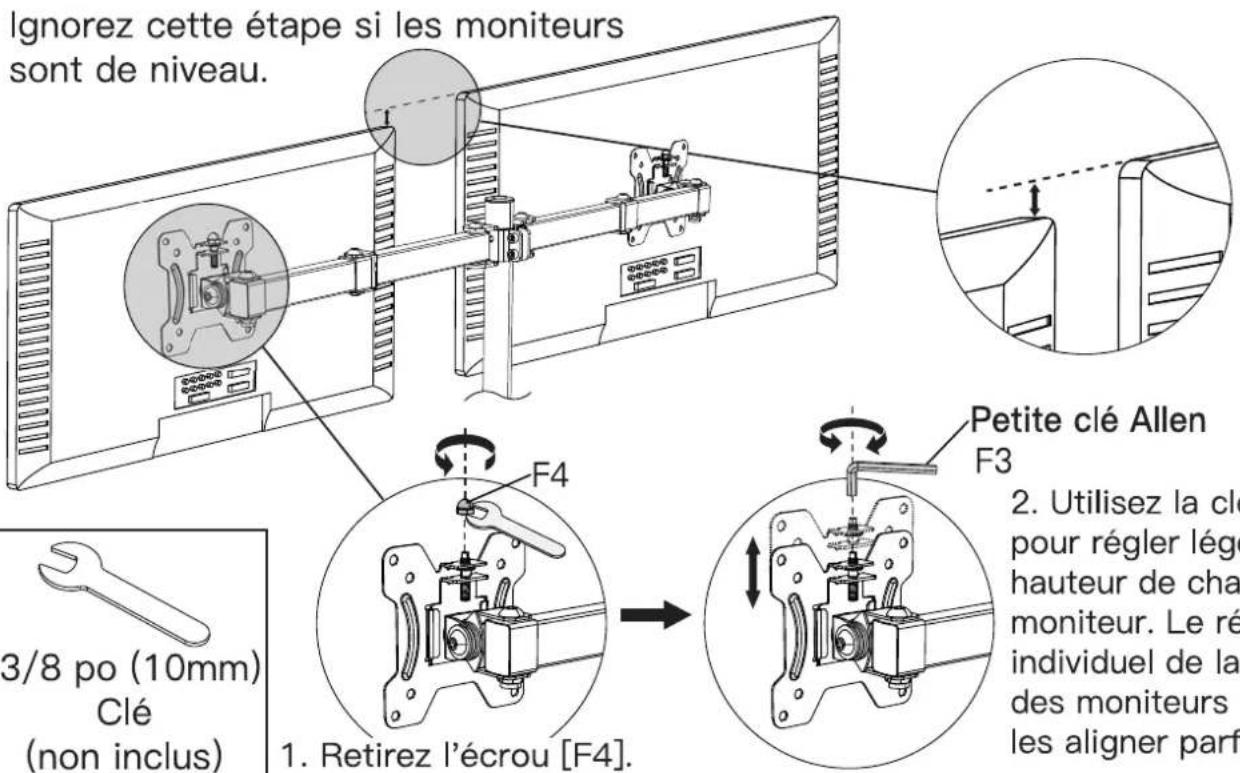

Réglez légèrement la hauteur de chaque moniteur

Ignorez cette étape si les moniteurs sont de niveau.

Ignorez cette étape si les moniteurs sont de niveau. 3/8 po (10mm) Clé (non inclus) F4 1. Retirez l'écrou [F4]. Petite clé Allen F3 2. Utilisez la clé pour régler lége hauteur de cha moniteur. Le ré individuel de la des moniteurs les aligner parf

1. Utilisez la clé Allen [F3] pour régler légèrement la hauteur de chaque moniteur. Le réglage individuel de la hauteur des moniteurs permet de les aligner parfaitement.

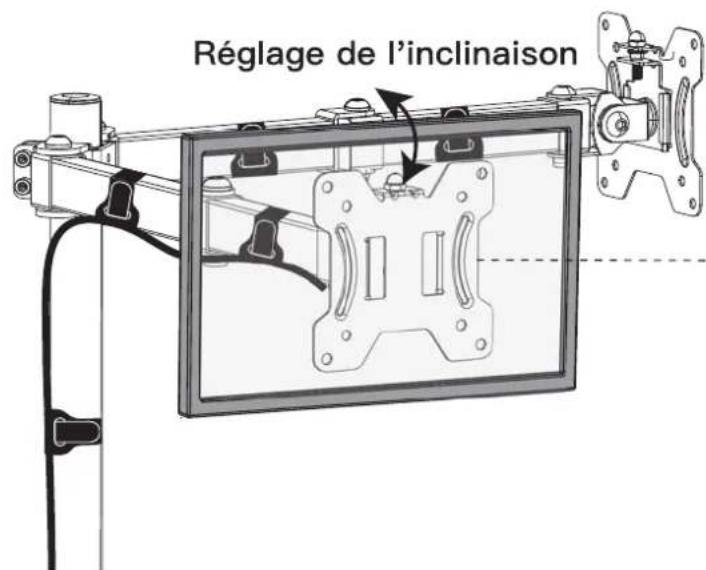

Réglage de l'inclinaison

Réglage de l'inclinaison

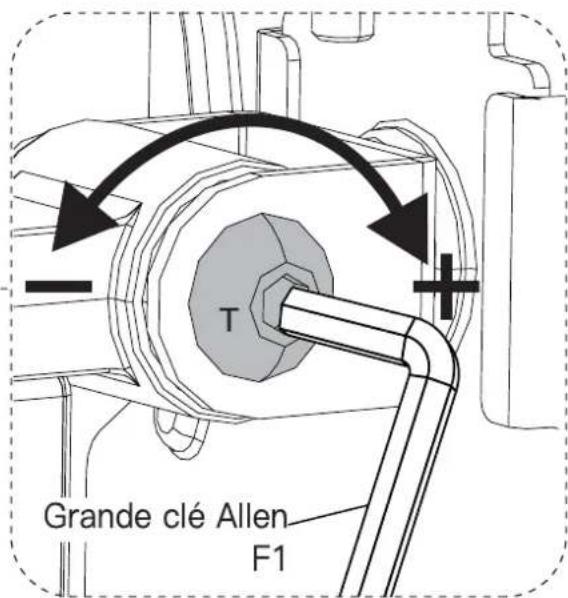

T Grande clé Allen F1

1. Desserrez légèrement la vis de réglage pré-assemblée à l'aide de la grande clé Allen [F1].
2. Inclinez le moniteur dans la position souhaitée.
3. Resserrez la vis de réglage préassemblée avec la grande clé Allen [F1] pour maintenir le moniteur dans la position souhaitée.

Étape 6 Ajustement des moniteurs et gestion des câbles

Ajustez les moniteurs selon les besoins, comme indiqué ci-dessous.

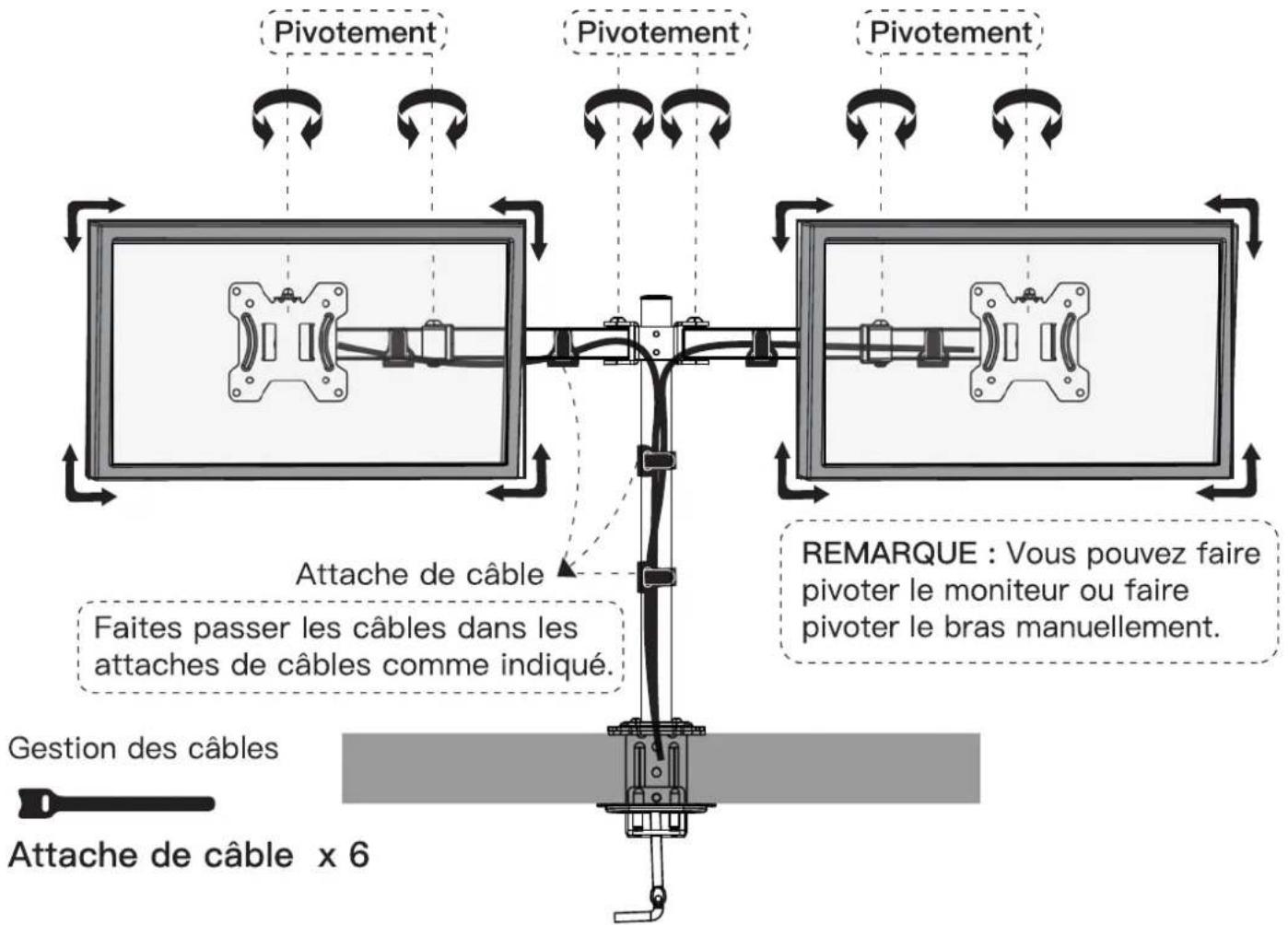

Pivotement Pivotement Pivotement Attache de câble Faites passer les câbles dans les attaches de câbles comme indiqué. Gestion des câbles Attache de câble x 6 REMARQUE : Vous pouvez faire pivoter le moniteur ou faire pivoter le bras manuellement.

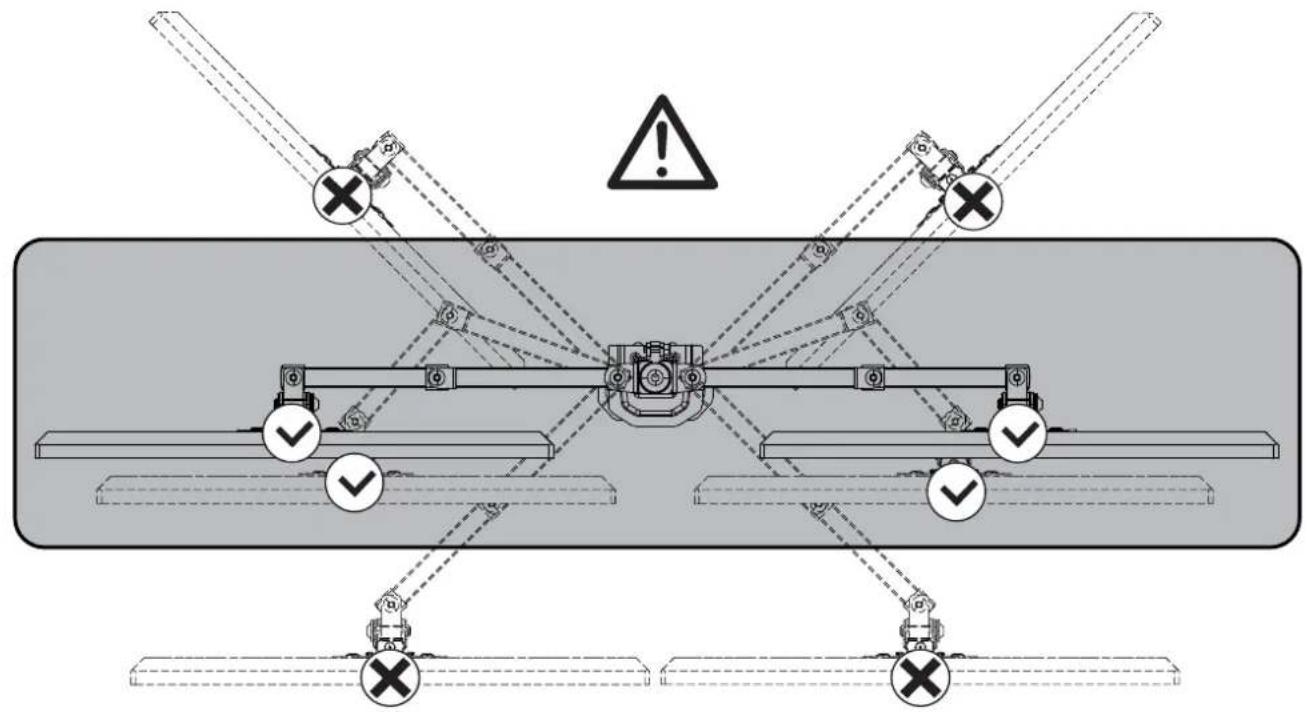

▲ AVERTISSEMENT : Pour éviter de basculer, veillez à ne pas étendre les bras trop loin vers l'avant ou l'arrière. Lorsque vous réglez l'angle des bras, veuillez-vous assurer que les deux bras sont équilibrés pour éviter l'instabilité du centre de gravité de la base.
