MODE D'EMPLOI ERDAM2-01B ErgoAV

- Veuillez lire attentivement toutes les instructions avant de tenter l'installation. Si les instructions ne vous semblent pas claires ou si vous avez des questions, veuillez contacter notre service d'assistance technique au (877) 419–7832 ou notre service clientèle à l'adresse [e-mail].

⚠️ ATTENTION : Évitez risques de blessures et de dommages matériels!
- N'utilisez pas ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. Ne dépassez pas la capacité de charge. Nous ne sommes pas responsables des dommages ou blessures causés par un montage incorrect, un assemblage incorrect ou une utilisation inappropriée.
- N'utilisez pas ce produit sur des bureaux en panneaux de particules ou autres bois mous.
- Les informations contenues dans ce manuel ne couvrent pas toutes les conditions ou variables possibles en relation avec l'installation de ce produit.

Restrictions de poids

MAX Par bras 22 lbs (9.9 kg)

Si votre moniteur pèse plus lourd, ce support n'est PAS compatible. Le moniteur ne doit pas dépasser le poids maximal indiqué.

▲ AVERTISSEMENT

NE PAS dépasser le poids maximum indiqué. Ce système de montage est destiné à être utilisé uniquement dans les limites des poids maximaux indiqués. L'utilisation de produits plus lourds que les poids maximums indiqués peut entraîner une défaillance du support et de ses accessoires, causant des dommages et/ou des blessures.

Il est de la responsabilité de l'installateur de vérifier le poids total des moniteurs et de tout accessoire attaché. Ne pas dépasser la limite de poids indiquée.

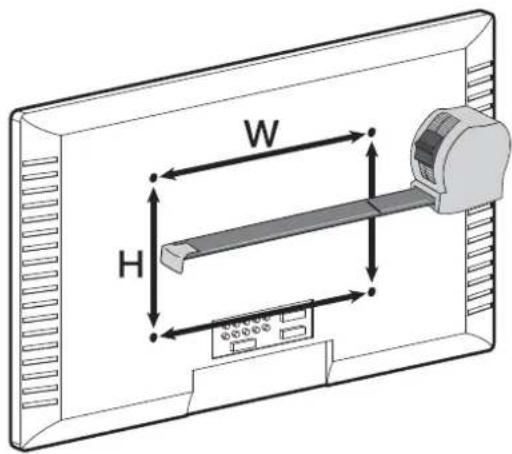

Vérifiez le motif VESA de votre moniteur avant l'installation

W H

$$ 7 5 \mathrm{mm} \approx 3 \mathrm{po} $$

$$ 1 0 0 \mathrm{mm} \approx 4 \mathrm{po} $$

Mesurez le motif VESA de votre moniteur:

Minimum : 75mm × 75mm / 3 po × 3 po (L × H)

Maximum : 100mm × 100mm / 4 po × 4 po (L × H)

Si le motif VESA de votre moniteur est inférieur à 75 mm x 75 mm ou supérieur à 100 mm x 100 mm, ce support n'est PAS COMPATIBLE avec votre moniteur. Veuillez contacter notre support technique au (877) 419–7832 ou [e-mail] pour trouver un support compatible.

Outils nécessaires (non inclus)

tournevis Phillips

Mètre ruban

Foreuse (en option)

Foret à bois 15/32 po – 3/4 po (12mm – 20mm) (en option)

3/8 po (10mm) Clé

Pièces et matériel fournis

AVERTISSEMENT : Ce produit contient des petits objets susceptibles de présenter un risque d'étouffement en cas d'ingestion.

Avant de commencer l'assemblage, vérifiez que toutes les pièces sont incluses et en bon état. N'utilisez pas de pièces endommagées ou défectueuses. Si vous avez besoin de pièces de rechange, veuillez contacter notre ligne d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail].

- Noter : le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.

Pièces et matériel fournis pour l'étape 1

Pince de serrage en C

02 x 1

Support de pince de serrage en C

03 x 1

Plaque de support

04 x 1

Base de l'œillet

05 x 1

Clé Allen extra petite 5/64 po (2mm)

06 x 1

Petite clé Allen 1/8 po (3mm)

07 x 1

Clé Allen moyenne 3/16 po (5mm)

08 x 1

Coussinet souple

09 x 1

Coussinet souple

10 x 1

M5 x 14 Boulon

A x 3

M8 x 12 Boulon

B × 2

M10 des rondelles

C x 1

Rondelle élastique

D x 1

Assemblage des piliers support

Clé Allen extra petite 5/64 po (2mm)

06

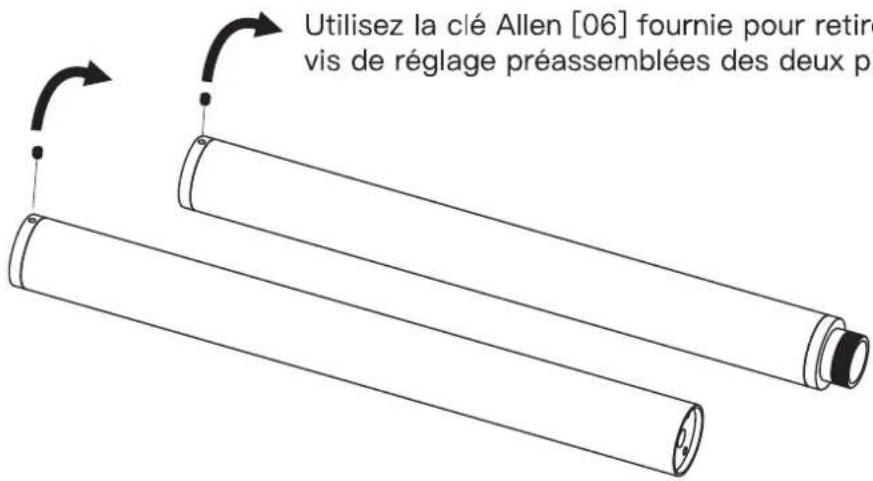

Utilisez la clé Allen [06] fournie pour retirer les vis de réglage préassemblées des deux piliers.

Utilisez la clé Allen [06] fournie pour retire vis de réglage préassemblées des deux pi

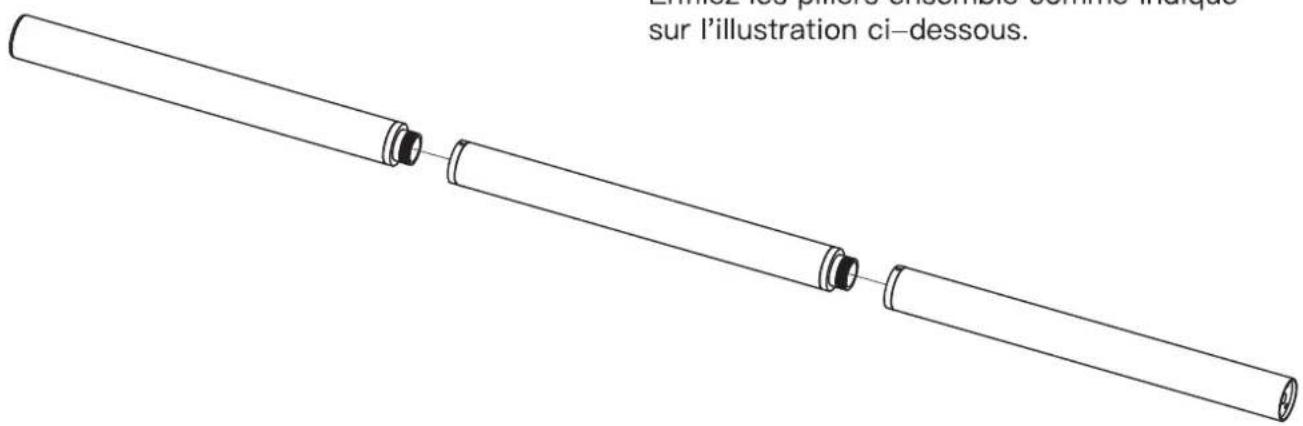

Enfilez les piliers ensemble comme indiqué sur l'illustration ci-dessous.

Figure 15. Les priers seblancs comme indiqués sur l'illustration ci-dessous.

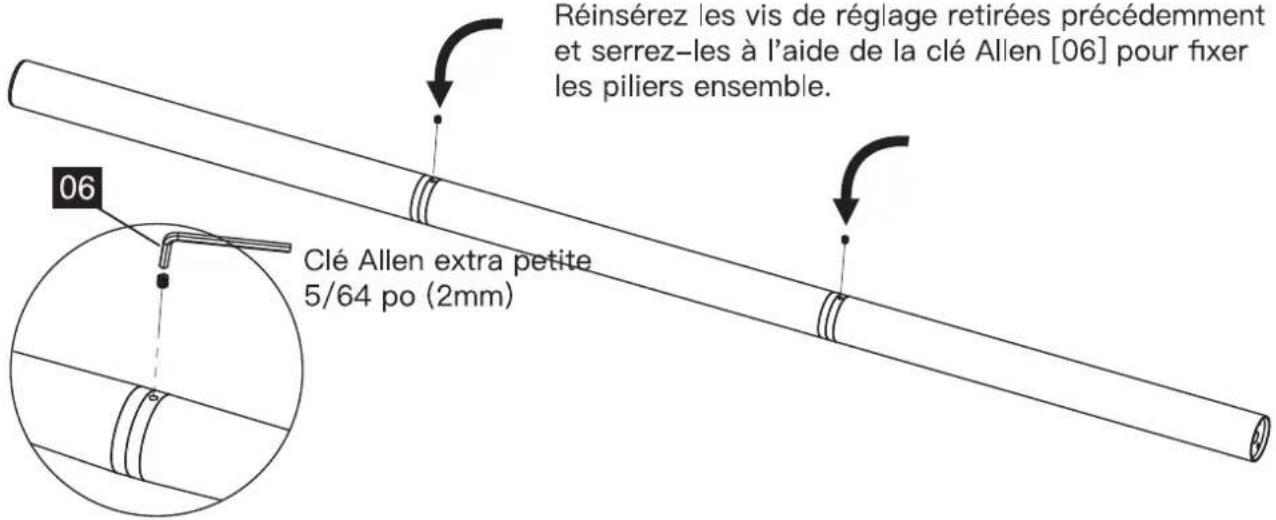

Réinsérez les vis de réglage retirées précédemment et serrez-les à l'aide de la clé Allen [06] pour fixer les piliers ensemble. Clé Allen extra petite 5/64 po (2mm) 06

Étape 1 Installation du pilier support

Option A : Installation du pince de serrage en C

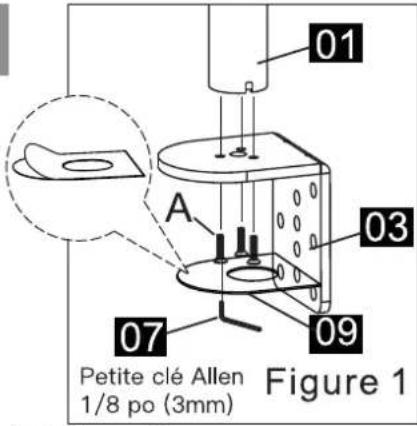

1. Alignez les trous du support de pince de serrage en C [03] avec les trous de l'ensemble de pilier support [01] et fixez-les à l'aide des trois boulons M5 x 14 [A] et de la clé Allen [07]. Collez ensuite le coussin souple [09] sur la face inférieure de la pince de serrage en C. Voir la figure 1.

REMARQUE : L'installation de la pince de serrage en C permet de supporter une épaisseur de bureau comprise entre 3/4 et 3 1/2 pouces. Voir la figure 2 pour une configuration correcte.

01 A 03 07 09 Petite clé Allen 1/8 po (3mm) Figure 1

1. Fixer le pince de serrage en C [02] au support de pince de serrage en C [03] à l'aide des deux boulons M8 x 12 [B] et de la clé Allen [08]. Voir la figure 2.

2. Tournez le poignées en plastique pour fixer fermement la pince de serrage en C [02] au bureau.

Pour l'épaisseur du bureau : 3/4 po - 2 3/8 po (20mm à 60mm)

② Pour l'épaisseur du bureau : 1 3/8 po - 3 po (35mm à 75mm)

③ Pour l'épaisseur du bureau : 2 po - 3 1/2 po (50mm à 90mm)

Option B : Installation des passe-fils

NOTE : Si votre bureau est doté d'un trou d'œillet existant avec un couvercle en plastique, retirez-le avant l'installation.

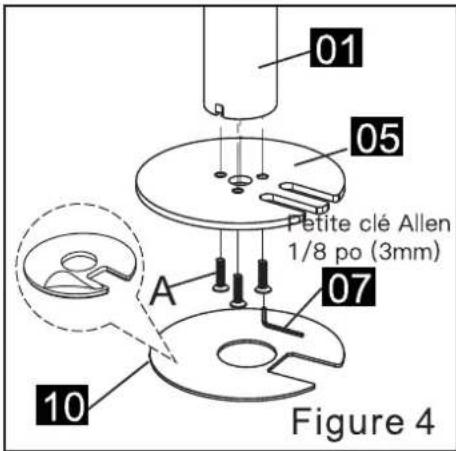

1. Alignez les trous de la base de l'œillet [05] avec les trous de l'ensemble de pilier support [01] et fixez-les à l'aide des trois boulons M5 x 14 [A] et de la clé Allen [07]. Collez ensuite le coussin souple [10] sur la face inférieure de la base de l'œillet [05]. Voir la figure 4.

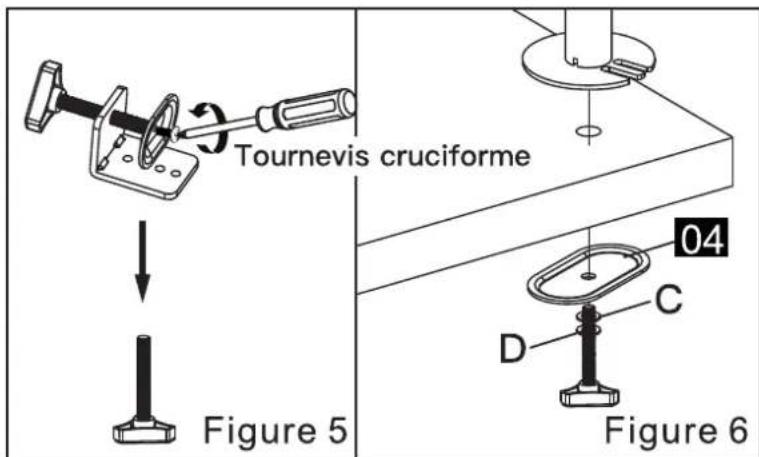

2. Retirez la vis de l'ensemble de pince de serrage en C [02] à l'aide d'un tournevis cruciform. Retirez ensuite la plaque de la partie filetée du poignées de l'ensemble de pince de serrage en C [02]. Voir la figure 5.
3. Positionnez le poteau sur la surface de montage et fixez-le à l'aide de la plaque de support [04], de la rondelle M10 [C], de la rondelle ressort [D] et du boulon avec le poignées en plastique attaché. Voir la figure 6.

Pour l'épaisseur du bureau : 3/4 po - 3 1/2 po (20mm à 90mm)

01 05 Petite clé Allen 1/8 po (3mm) A 07 10 Figure 4

Tournevis cruciforme Figure 5 04 C D Figure 6

Tournevis cruciforme [non inclus

Option C: Installation du trou d'oeillet auto-percé

1. Faites une marque pour le trou central sur votre surface de montage. Utilisez une mèche de 15/32 po (12mm) minimum et de 3/4 po (20mm) maximum et percez un trou dans la surface de montage. Voir la figure 7.
2. Revenez à l'option B et suivez les étapes.

Pour l'épaisseur du bureau : 3/4 po - 3 1/2 po (20mm à 90mm)

Figure 7

Pièces et matériel fournis pour l'étape 2

Bras pivotant
11 x 1

Pince à câble
12 x 3

Pince à câble
13 x 2

Grande clé Allen
1/4 po (6mm)
14 x 1

Étape 2 Fixer le bras pivotant à l'ensemble pilier

Grande clé Allen 1/4 po (6mm)

en 14

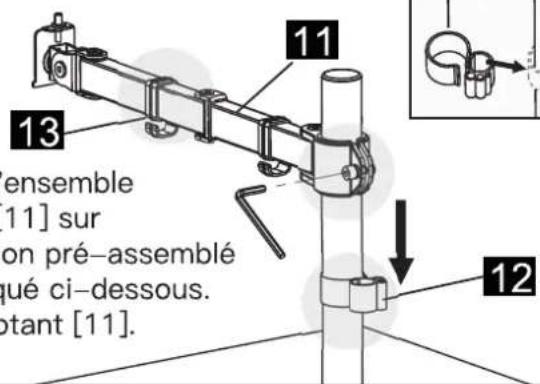

Faites glisser le pince à câble [12] sur l'ensemble pilier, puis positionnez le bras pivotant [11] sur l'ensemble pilier et fixez-le avec le boulon pré-assemblé à l'aide de la clé Allen [11] comme indiqué ci-dessous. Fixez les pince à câble [13] au bras pivotant [11].

13 11 ensemble [11] sur on pré-assemblé qué ci-dessous. tant [11]. 12

01 12

13

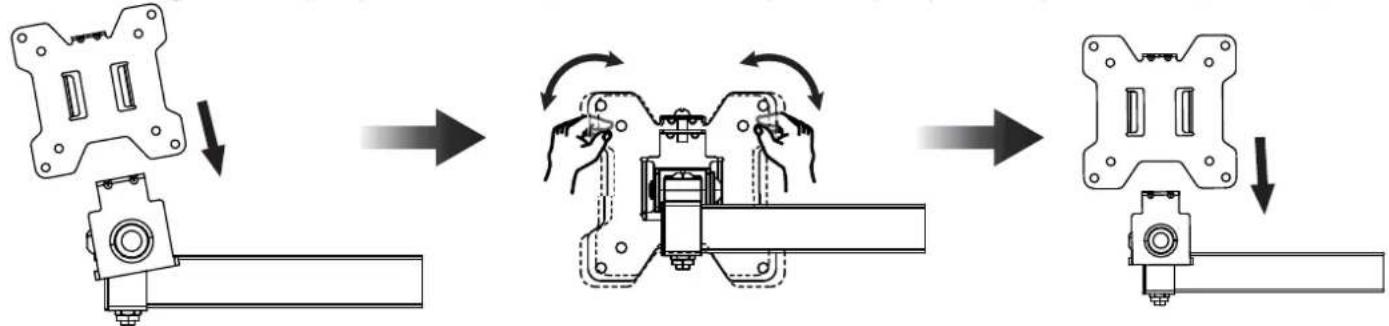

Avant de commencer l'étape 3, assurez-vous que la tête du bras pivotant [11] est verticale en faisant glisser la plaque de moniteur [15] et en l'ajustant jusqu'à ce qu'elle soit verticale.

Pièces et matériel fournis pour l'étape 3

Plaque de moniteur

15 × 1

Boulonà ailettes M4 x 12

Ex 4

Étape 3 Attacher la plaque de moniteur

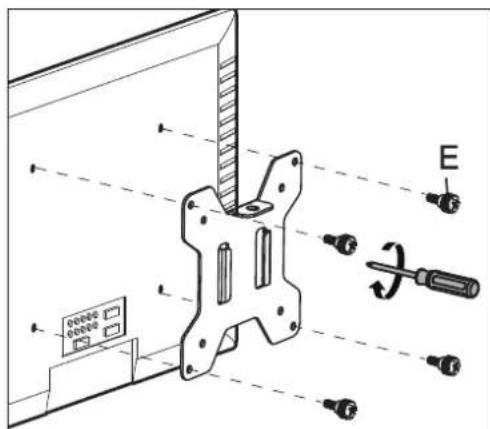

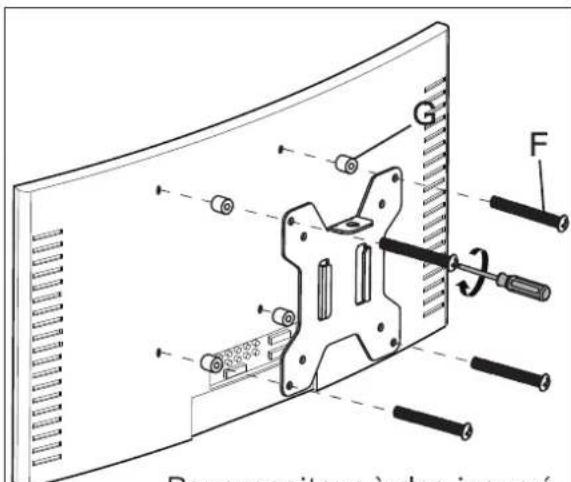

Sélectionner les boulons de moniteur

Une seule taille de boulon convient à votre moniteur.

re moniteur.

Longueur de la vis : vérifiez que le filetage est correctement engagé avec les boulons ou la combinaison vis / entretoises. Nous recommandons un engagement du filetage sur au moins 5 tours.

• Trop court, le TV ne sera pas maintenu.
• Trop long, le TV sera endommagé.

Trop court

Trop long

Correct

Correct

Pour moniteur à dos plat

Or

Pour moniteur à des inouvré

Pour moniteur à dos incurvé

Tournevis cruciforme [non inclus]

Matériel fourni pour l'étape 4

Écrou

H × 1

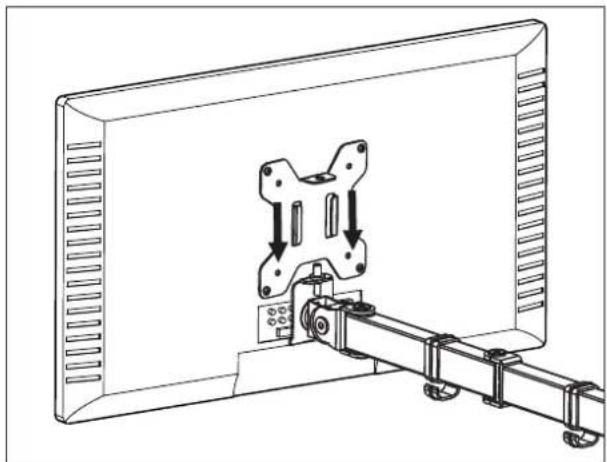

Étape 4 Fixer le moniteur à la tête du bras pivotant

Faites glisser le moniteur sur la tête du bras pivotant [11] comme indiqué sur le schéma ci-dessus.

H

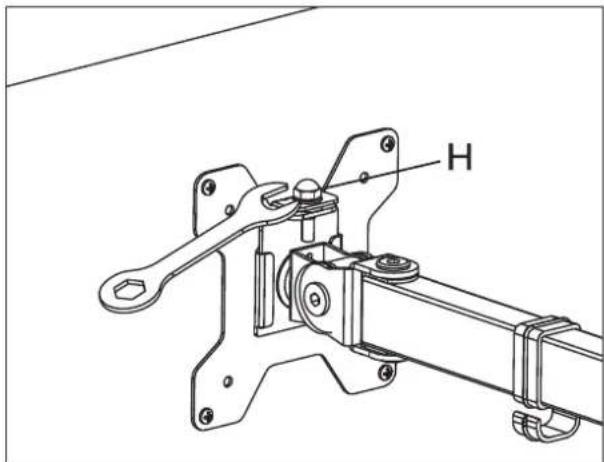

Installez l'écrou de sécurité [H]. Assurez-vous que l'écrou de sécurité [H] est installé avant de faire pivoter le moniteur.

!

LOURD ! vous aurez peut-être besoin d'aide pour cette étape.

3/8 po (10mm) Clé [non inclus]

Matériel fourni pour l'étape 5

Petite clé Allen

1/8 po (3mm)

07 x 1

Étape 5 Réglages d'inclinaison et de pivotement du moniteur

07 Petite clé Allen 1/8 po (3mm)

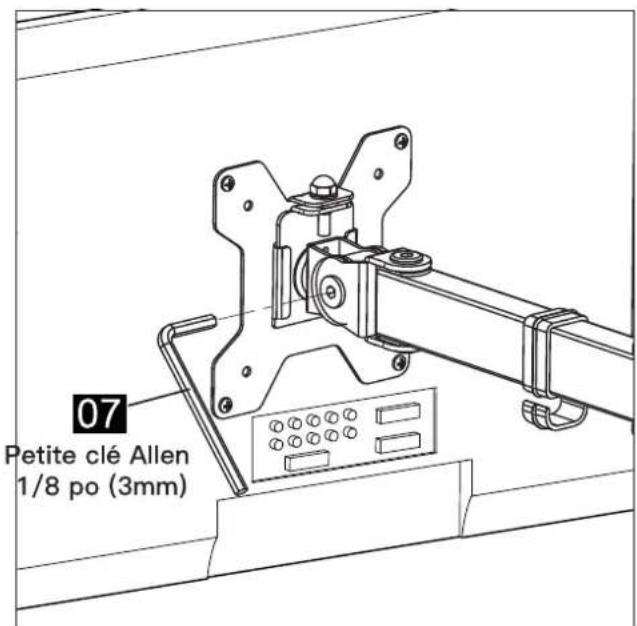

Desserrez le boulon, réglez le moniteur à l'angle souhaité et serrez le boulon avec la clé Allen [07].

Petite clé Allen 1/8 po (3mm) 07

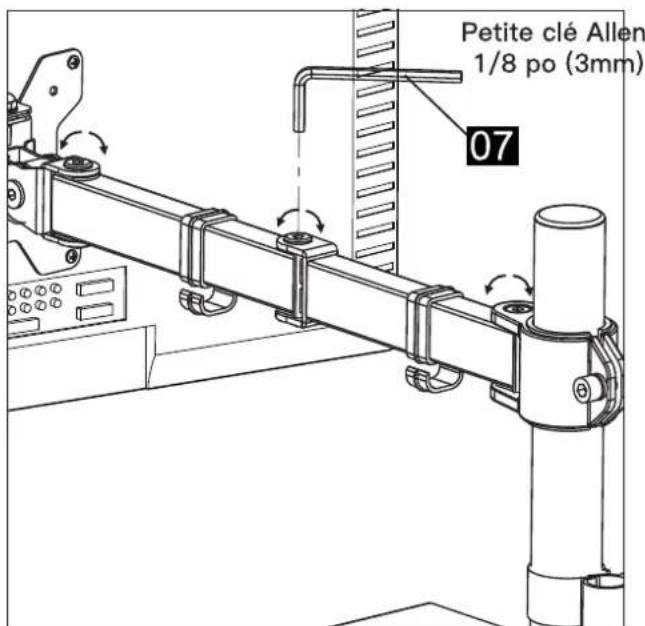

Desserrez les boulons, ajustez le bras pivotant [11] à la position souhaitée et serrez le boulon avec la clé Allen [07].

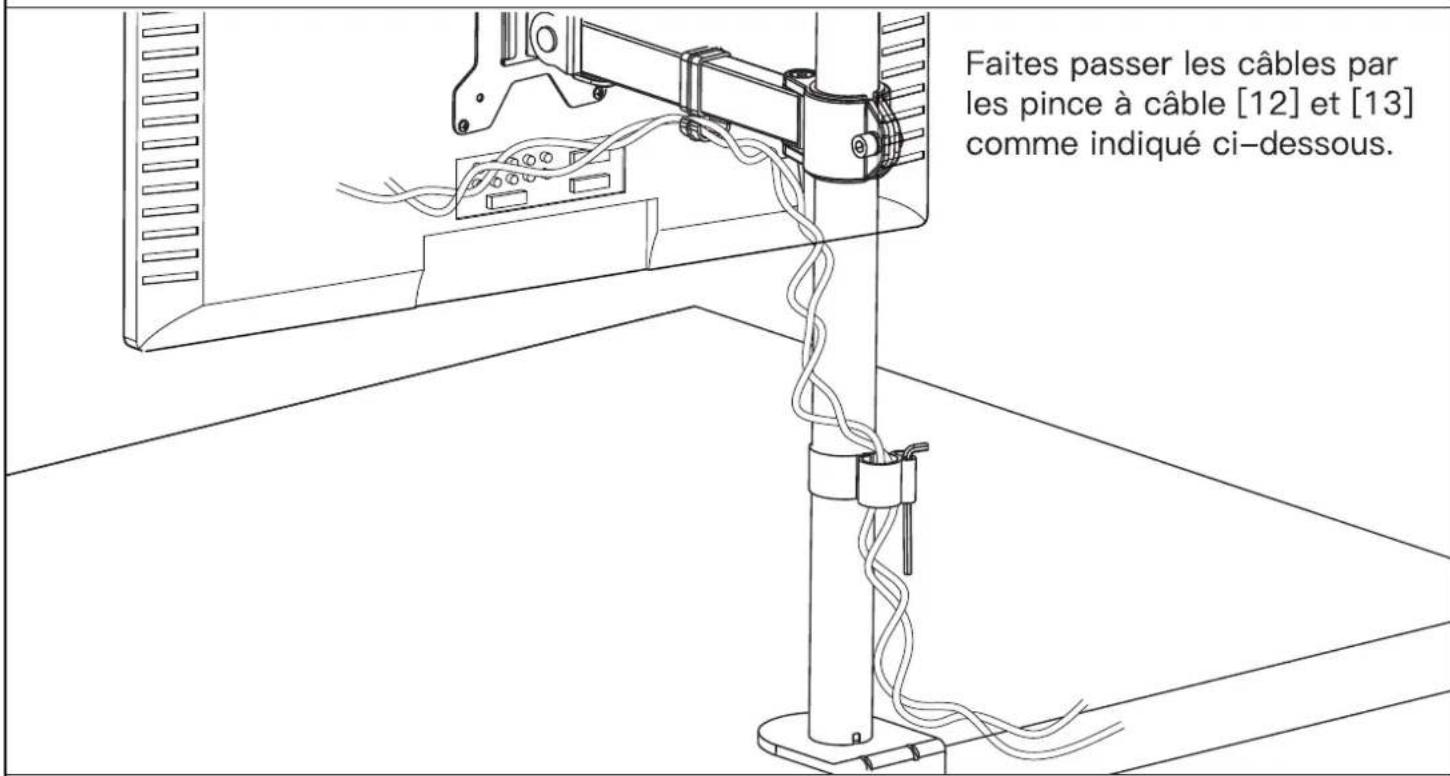

Étape 6 Gestion des câbles

Faites passer les câbles par les pince à câble [12] et [13] comme indiqué ci-dessous.

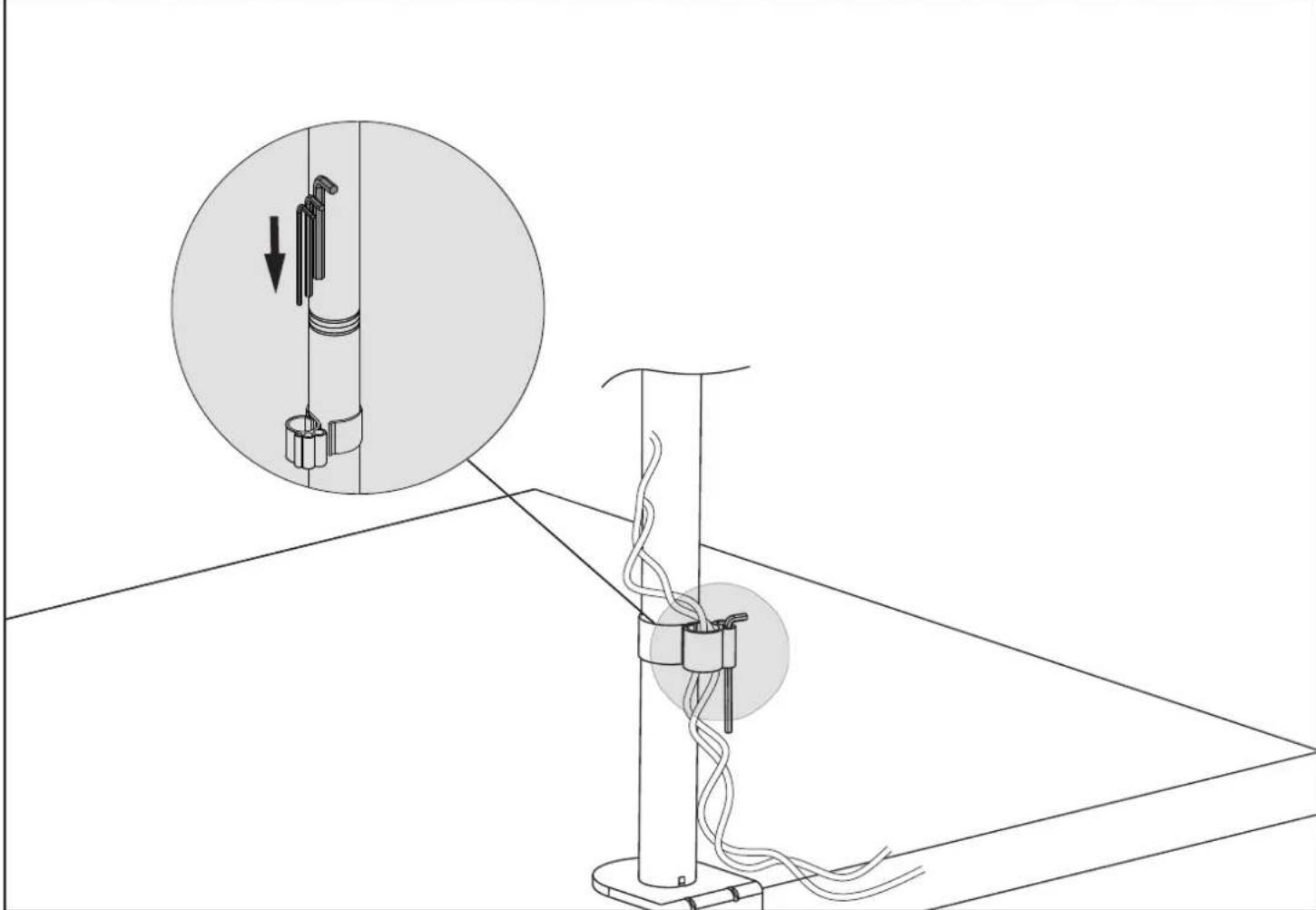

Étape 7 Rangement des clés Allen
