MODE D'EMPLOI ERMSL1-01B ErgoAV

DANGER! Veuillez dire attentivement toutes les instructions avant de tenter l'installation. Si les instructions ne vous semble pas claires ou si vous avez des questions, veuillez contacter notre service d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail].
ATTENTION: L'utilisation avec des produits plus lourds que les poids maximums indiqués peut entraîner une instability et des blessures possibles.

• N'utilisez pas ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. Ne dépassez pas la capacité de charge. Nous ne sommes pas responsables des dommages ou blessures causés par un montage incorrect, un assemblage incorrect ou une utilisation inappropriée.
• Ce produit est concu pour être utilisé dans les murs à ossature de bois et les murs en béton massif. - NE PAS installer dans une cloison seche seule
• Le mur doit être capable de supporter quatre fois le poids du TV et du support combinés.
• Utilisez ce système de montage uniquement pour l'usage auquel il est destiné, tel que décrit dans ces instructions. N'utilisez pas d'accessoires non recommandés par le fabricant.
• Ne pas utiliser à l'extérieur.
• Acheminez correctement les cordons et les cables pour éviter tout dommage mécanique.
  SAUVEGARDER CES INSTRUCTIONS.

Restrictions de poids

Si vous teléviseur pèse plus lourd, n'utilisez pas ce produit.

A VERTISSEMENT

NE PAS dépasser le poids maximum indiqué. Ce support TV est destinée à être utilisé uniquement dans la limite des poids maximums indiqués. L'utilisation de produits plus lourds que les poids maximums indiqués peuvent entrainer une défaillance du support TV et de ses accessoires, et provoquer des dommages et / ou des blessures.

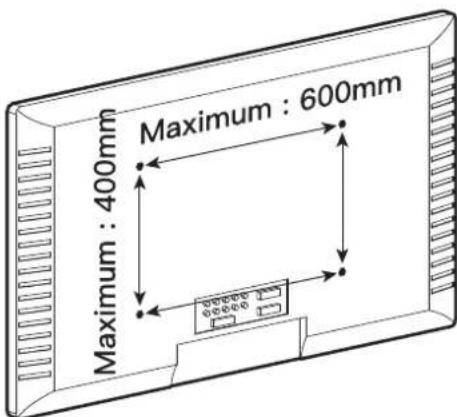

Vérifiez le modele VESA du TV avant l'installation

100mm≈ 4 pouce

200mm≈ 77 / 8 pouce

300mm≈ 113 / 4 pouce

400mm≈ 153 / 4 pouce

600mm≈ 233 / 5 pouce

Minimum: 200 mm × 100 mm/

8 pouce x 4 pouce (W x H)

Maximum: 600mm x 400mm /

24 pouce x 16 pouce (W x H)

Si le motif VESA de votre télévisueur est inférieur à 200mm x 100mm ou supérieur à 600mm x 400mm, ce support n'est PAS COMPATIBLE avec votre télévisueur.

Veuillez contacter notre support technique au [phone] ou

[e-mail] pour trouver un support compatible.

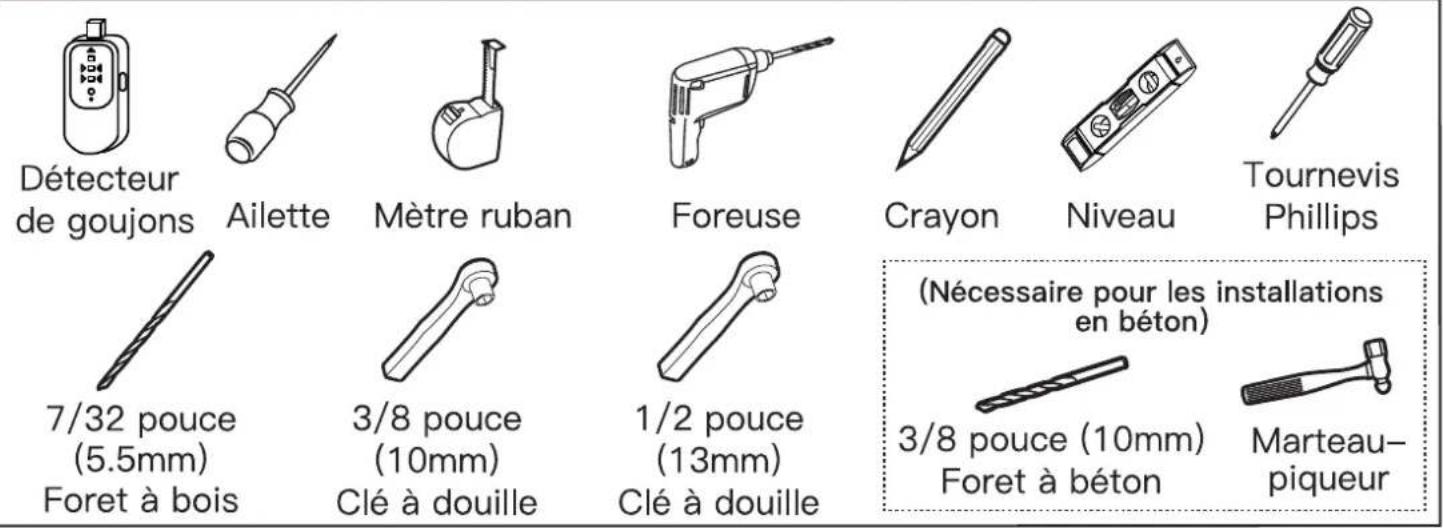

Outils nécessaires (non inclus)

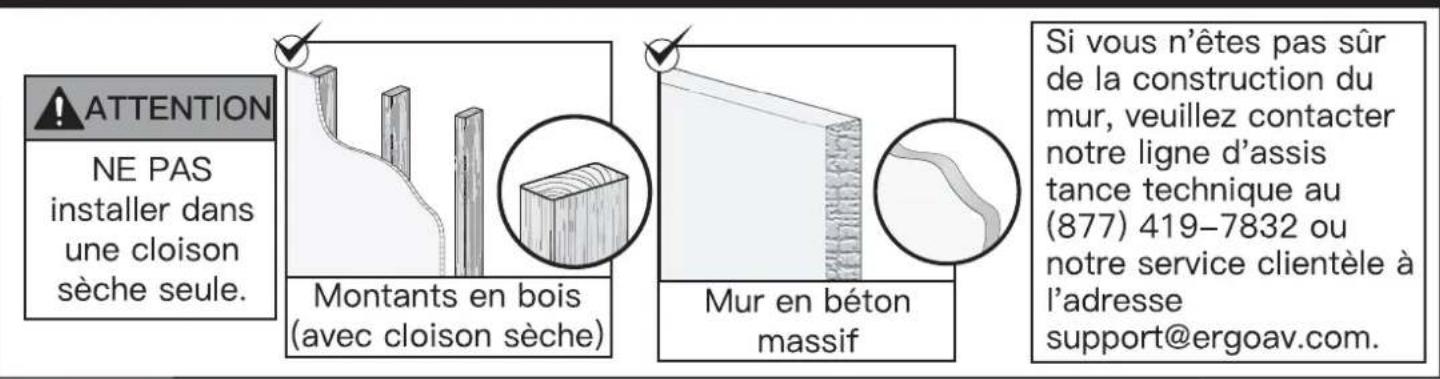

Vérifiez la construction de vos murs

Pièces et matériel fournis

A VERTISSEMENT: Ce produit contient des petits objets susceptibles de partager un risque d'étouffement en cas d'ingestion.
Avant de commencer l'assemblage, vérifie que toutes les pieces sont incluses et en bon état. N'utilise pas de pieces endommagées ou défectueuses. Si vous avez besoin de pieces de rechange, veuillez contacter notre ligne d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail].
- Veuillez noter : le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.

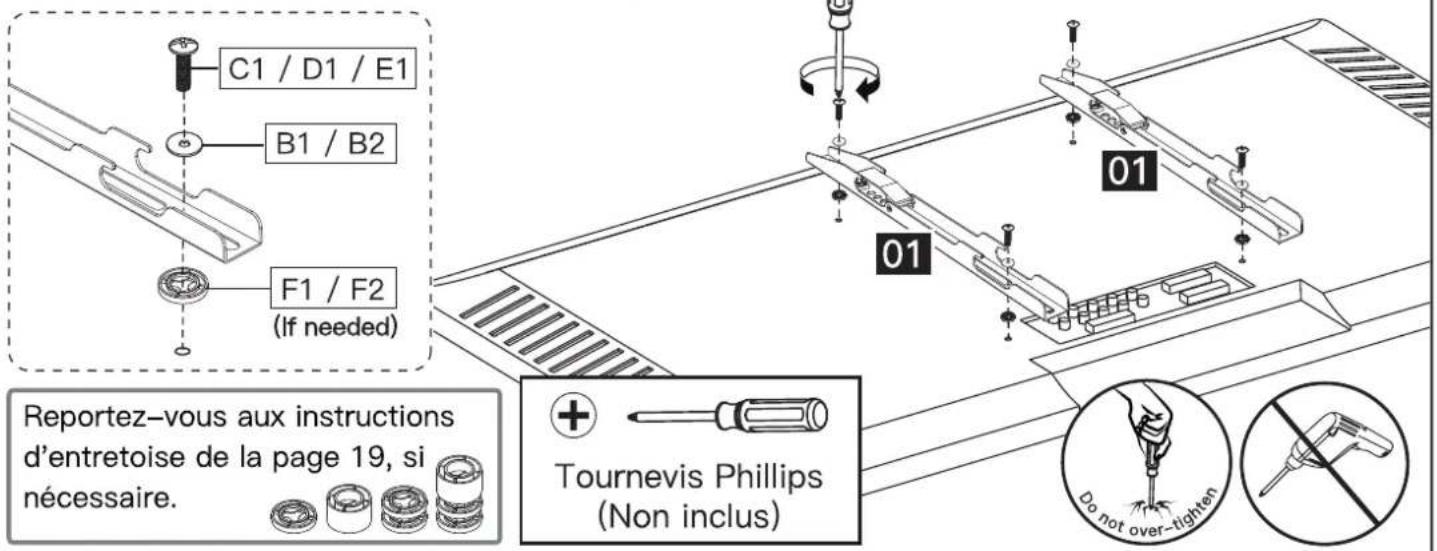

Pièces et matériel fournis pour l'étépe 1

Boulons de téléviseur (une seule taille de boulon convient à votre téléviseur)
REMARQUE: Les boulons sont représentés en taille réelle.
M4	M4 x 12mm [C1] x 4	M4 x 30mm [C2] x 4
M6	M6 x 15mm [D1] x 4	M6 x 35mm [D2] x 4
M8	M8 x 15mm [E1] x 4	M8 x 35mm [E2] x 4
	M8 x 50mm [E3] x 4

Étape 1 Fixez les supports du téléviseur sur le téléviseur

Sélectionnez les boulons TV
Une seule taille de boulon convient à votre téléviseur.
M4	M6	M8
○	○	○

REMARQUE: Ne serrez pas trop les boulons de TV pour ne pas l'endommager.

Longueur de la vis : vérifie que le filetage est correctement engagé avec les boulons ou la combinaison vis / entreprises. Nous recommendons un engagement du filetage sur au moins 5 tours.

• Trop court, le TV ne sera pas maintenu.
  Trop long, le TV sera endommagé.

Trop court

Correct

Trop long

REMARQUE : lors de l'utilisation des entreprises, il est important de noter qu'elles peuvent être utilisées sur plusieurs couches (c'est-à-dire empilées). Si vous rencontres des difficultés pour comprendre comment installer les boulons ou les entreprises du TV, veuilles contacter notre service d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail].

Les pieces nécessaires si vous avez un téléviseur tel qu'indiqué ci-après.
Entretoises

F1+F1

F1+F2

F1+F1+F2

F1+F3

F1+F1+F3

F2+F3

F1+F2+F3

F1+F1+F2+F3

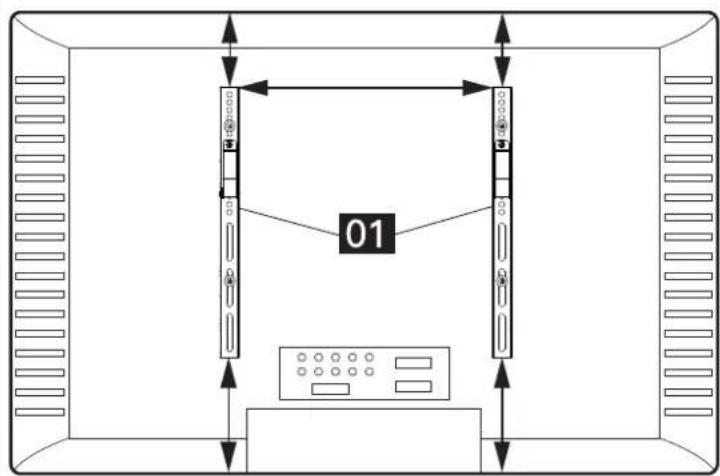

ATTENTION : Lorsque

you fixez les supports TV à l'arrête du téléviseur, assurez-vous que les flèches vers le haut sont dirigées vers le haut du téléviseur et u'elles sont également centrées sur l'arrête du téléviseur.

EUILLEZ NOTER : Les

emplacements des trous de boulon sur votre téléviseur peuvent varier en fonction du design du fabricant du téléviseur. Nous représentons seulement les emplacements possibles des trous des boulon.

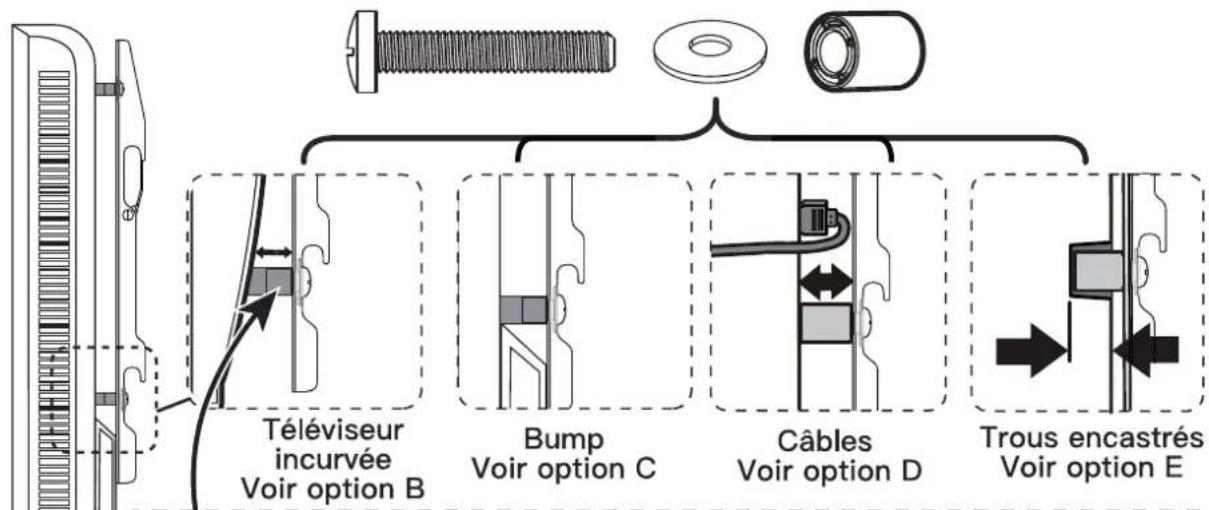

Option A (pour un téléviseur à dos plat)

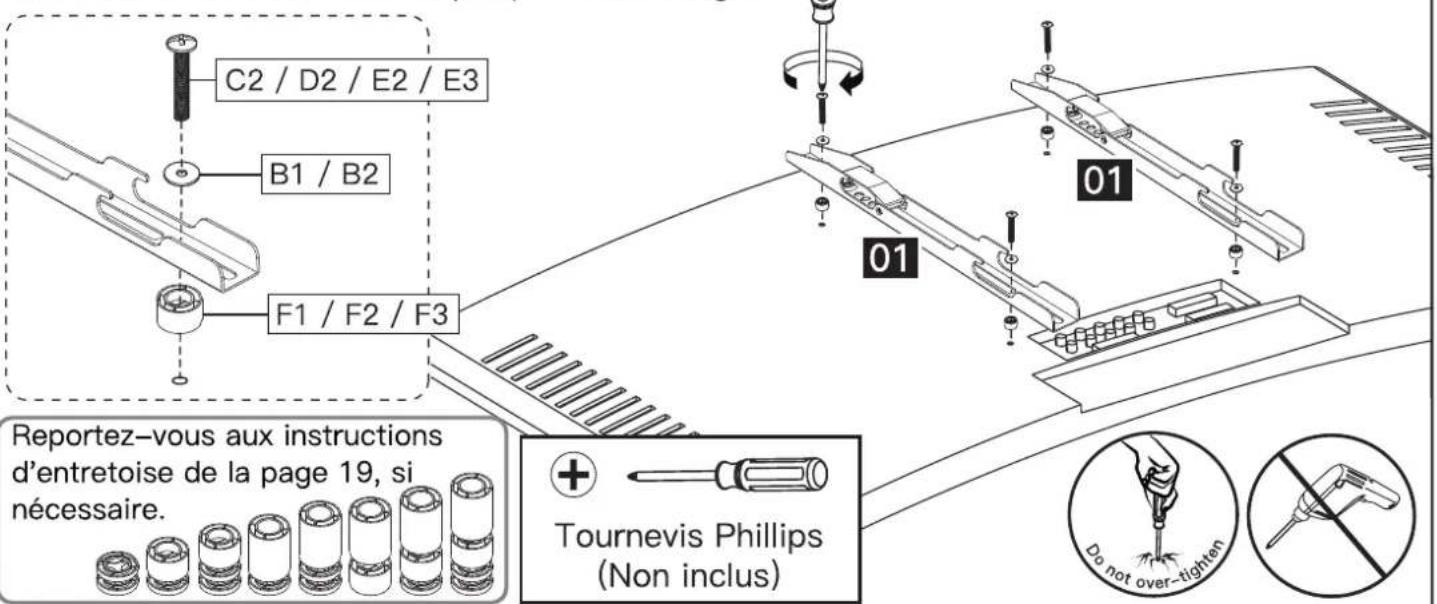

Option B (pour un téléviseur à dos arrondi)

La hauteur des entreprises doit être suffisante pour éviter que la courbe à l'arrière du téléviseur n'interfère avec la plaque de montage.

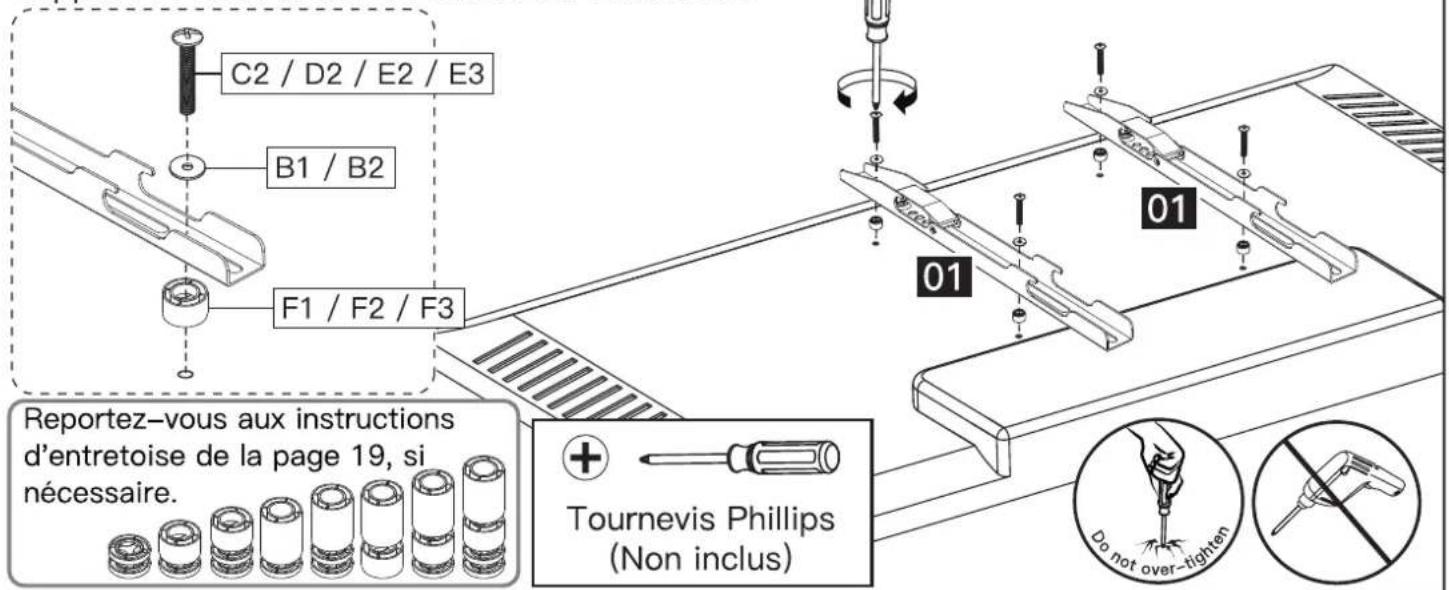

Option C (pour un téléviseur avec une surpéaisseur)

Les entreprises doivent etre suffisamment hautees pour qu'il n'y ait pas d'espace entre les support TV et la bosse à l'arriere du Televiseur.

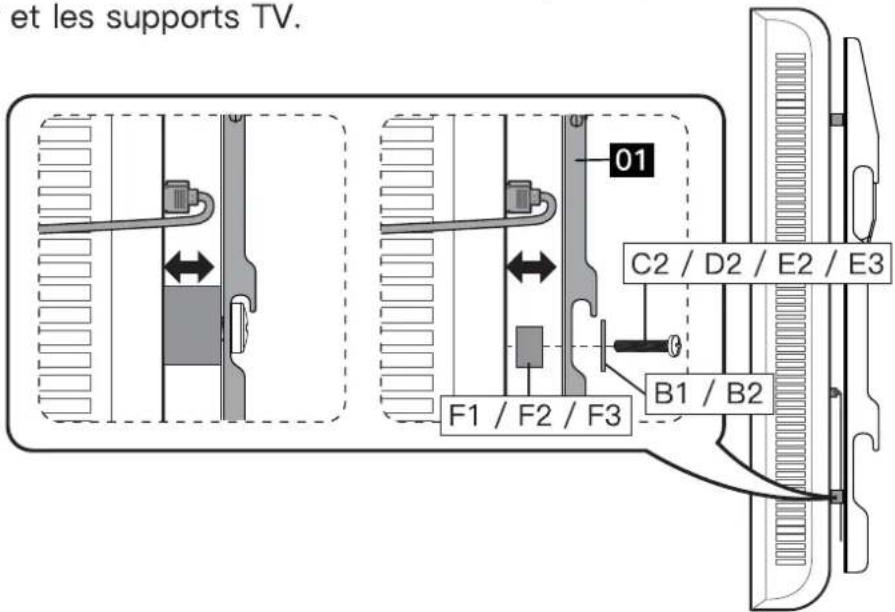

Option D (pour téléviseur avec interfERENCE du cable)

Pour éviter les interférences entre les cables, utilisez les entreprises pour creer un espace supplémentaire entre le téléviseur et les supports TV.

Reportez-vous aux instructions d'entretoise de la page 19, si nécessaire.

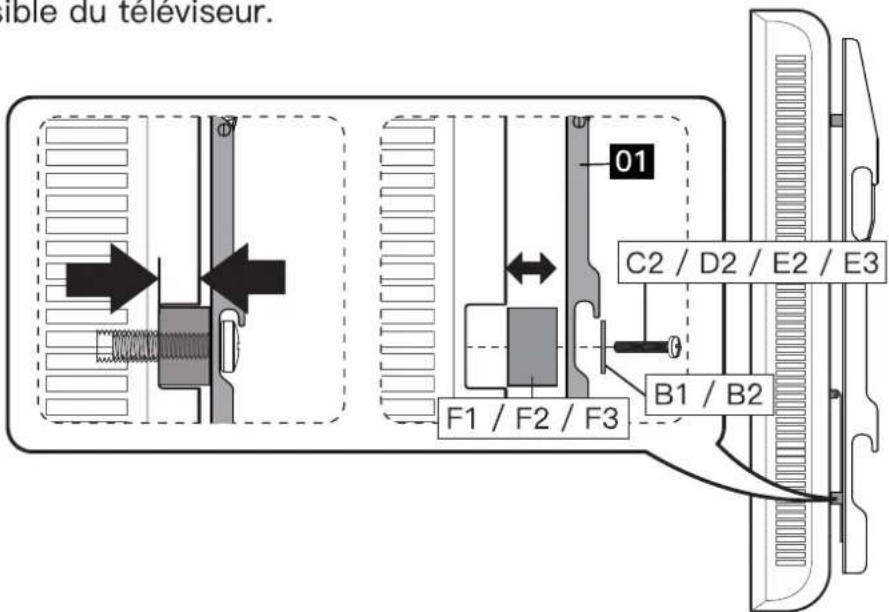

Option E (Pour les trous encastrés)

L'entretoise doit replir les trouss en retrait sur la base du téléviseur afin que les supports TV soient aussi proches que possible du téléviseur.

Reportez-vous aux instructions d'entretoise de la page 19, si nécessaire.

Pièces et matériel fournis pour l'étépe 2

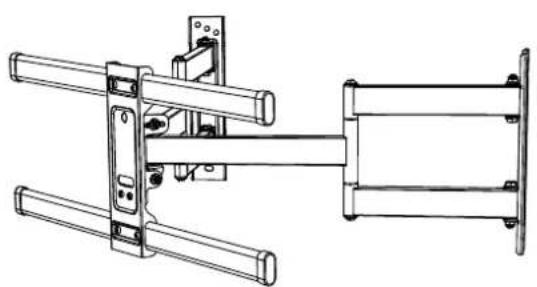

Assemblage de bras / plaque murale

02 X1

Modèle de plaque murale 03 x 2

REMARQUE: Le tire-fond est représenté en taille réelle.

x6

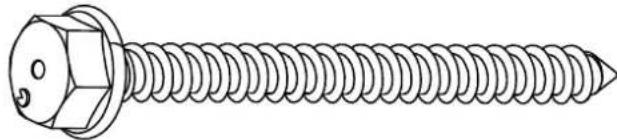

Tire-fond

5/16 pouce x 2 3/4 pouce

A2

x6

Ancre de mur

10 × 60 mm

ATTENTION!

Cet ancrage est destiné aux murs en béton UNIQUEMENT. NE PAS les utiliser dans des cloisons sèches ou les montants en bois.

Étape 2 Fixation de l'Assemblage de bras / Plaque murale au mur

Pour l'installation de montants en bois, suivre I'ETAPE 2A.

Pour l'installation de béton, suivé l'ÉTAPE 2B.

Étape 2A Option montants en bois

AVERAGEMENT :

• Évitez les blessures corporelles ou les dommages matériels potentiels! NE SERREZ PAS trop les tire-fonds [A1]. Ne serrez les tire-fonds [A1] que jusqu'à ce qu'ils soient fermement tirés contre la plaque murale et le mur.
  N'tutilisez pas de perceuse pour serrer les tire-fonds ! Utilisez uniquement une clé à douille.
  NE PAS UTILISER L'ANCRAGE [A2] POUR CETTE ETAPE.
  Assurez-vous que la plaque murale est bien fixée au mur avant de passer à l'etape suivante.
• Taille nominale des montants en bois: commun 2 × 4 pouce (51 × 102mm) .
  Le centre des montants doit etre vérifie.

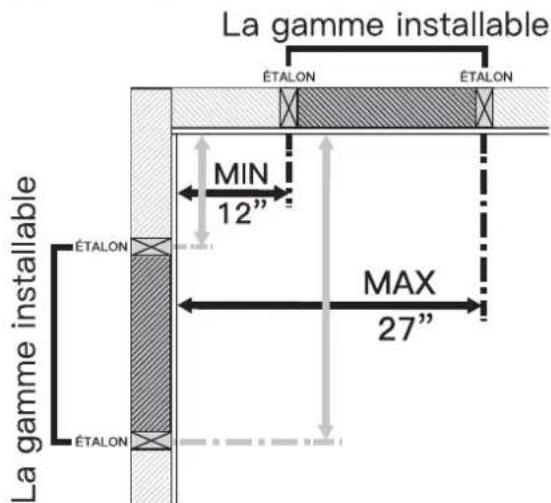

2A-1

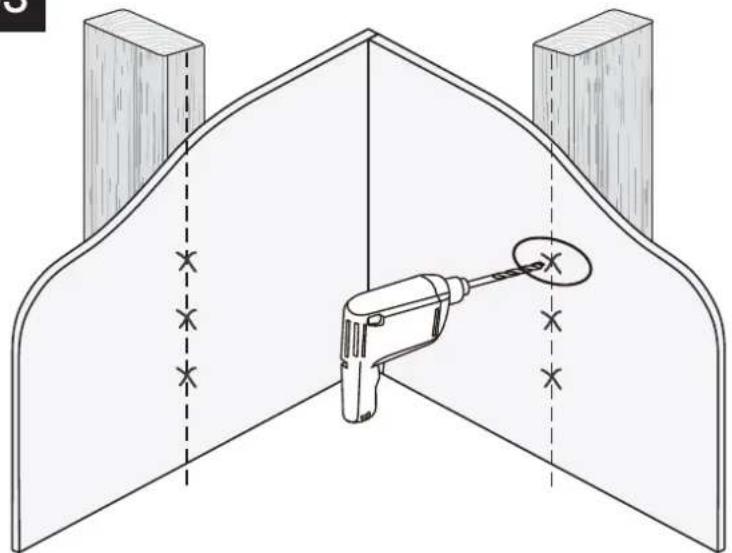

REMARQUE : Lorsque vous utilisez des supports d'angle : Trouvez l'emplacement de vos goujons, marquez-les, puis posez le support sur le sol. Configurez-le en fonction de l'emplacement de vos montants avant de l'instructor et assurez-vous que votre Televiseur s'adapte à l'emplacement souhaité.

Utilisez un détecteur de montants pour localiser les montants en bois ou utilisez une alène pour vérifier les bords. Marquez les emplacements du bord et du centre.

2A-2

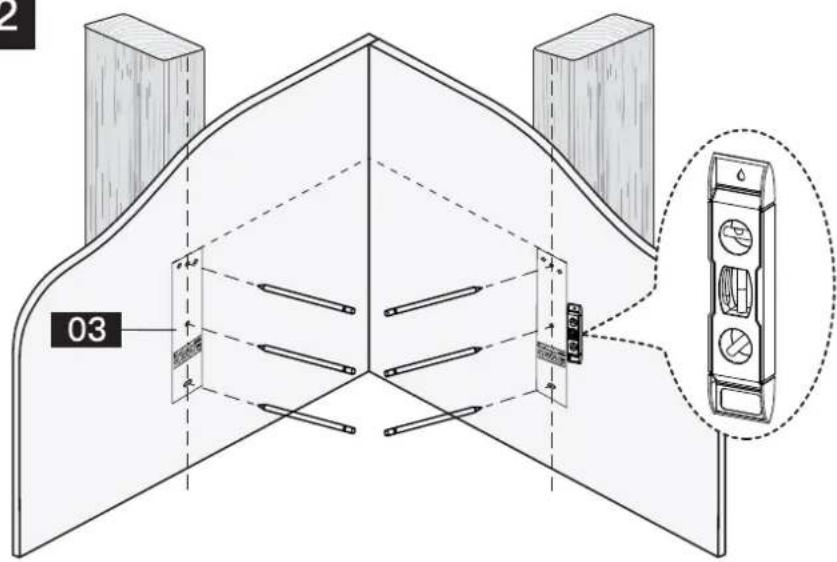

Positionnez le modele de plaque murale [03] à la hauteur souhaitation et alignez les trous avec la ligne centrale de votre montant. Mettez à niveau le modele de plaque murale [03] et marquez les trous.

Niveau (Non inclus)

2A-3

Percez 6 trough pilots à l'aide d'un foret de 7/32 pouce (5.5mm) de diamètre. Assurez-vous que la profondeur n'est pas inférieure à 2 3/4 pouce (70mm).

2A-4

LOURD! you aurez peut-etre besoin d'aide pour cette étape.

REMARQUE: N'utilisez pas de perceuse pour serrer les tire-fonds. Utilisez uniquement une clé à douille.

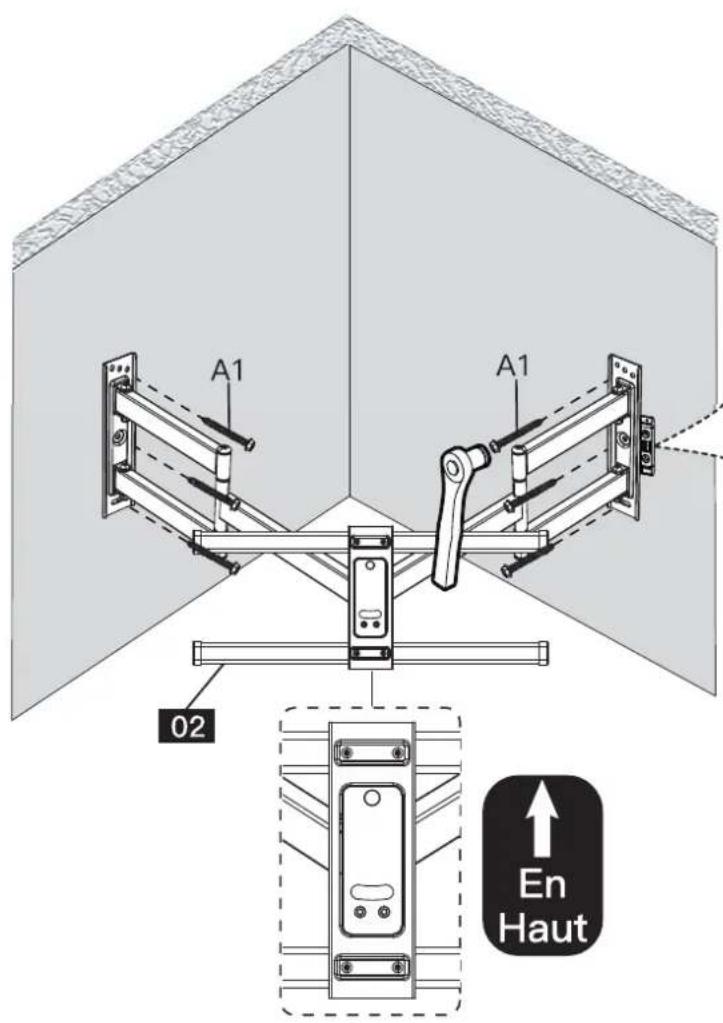

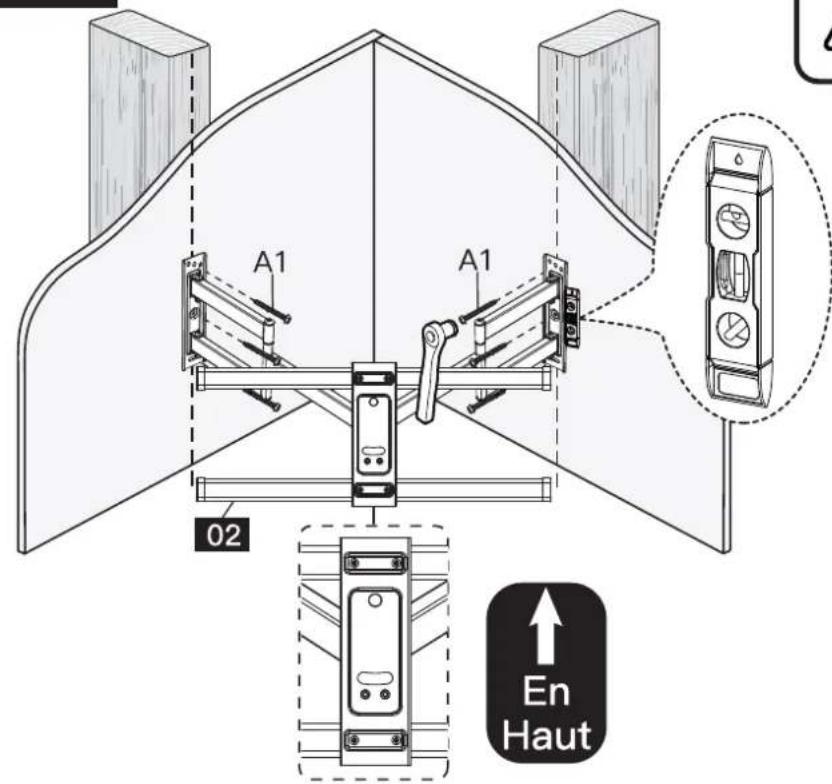

Installez l'ensemble bras / plaque murale [02] à l'aide de 6 vis de blocage [A1]. Ne serrez les vis de blocage [A1] que jusqu'à ce qu'elles soient fermement tirées contre la plaque murale et le mur.

1/2 pouce (13mm) Clé à douille (Non inclus)

Étape 2B Option de mur en béton massif

AVERTISSEMENT :

• Évitez les blessures corporelles ou les dommages matériels potentiels! NE SERREZ PAS trop les tire-fonds [A1]. Serrez les vis de blocage [A1] uniquement jusqu'à ce qu'elles soient fermement tirées contre la plaque murale et le mur.
• N'utilisez pas de perceuse pour serrer les tire-fonds! Utilisez uniquement une clé à douille.
  Assurez-vous que la Assemblage de bras / plaque murale [02] est bien fixée au mur avant de passer à l'étape suivante.
• Montez la Assemblage de bras / plaque murale [02] directement sur la surface en béton sans aucun revêtement.
  L'épaissur du mur en béton doit dépasser 5.5 pouce (140mm).
  A2

2B-1

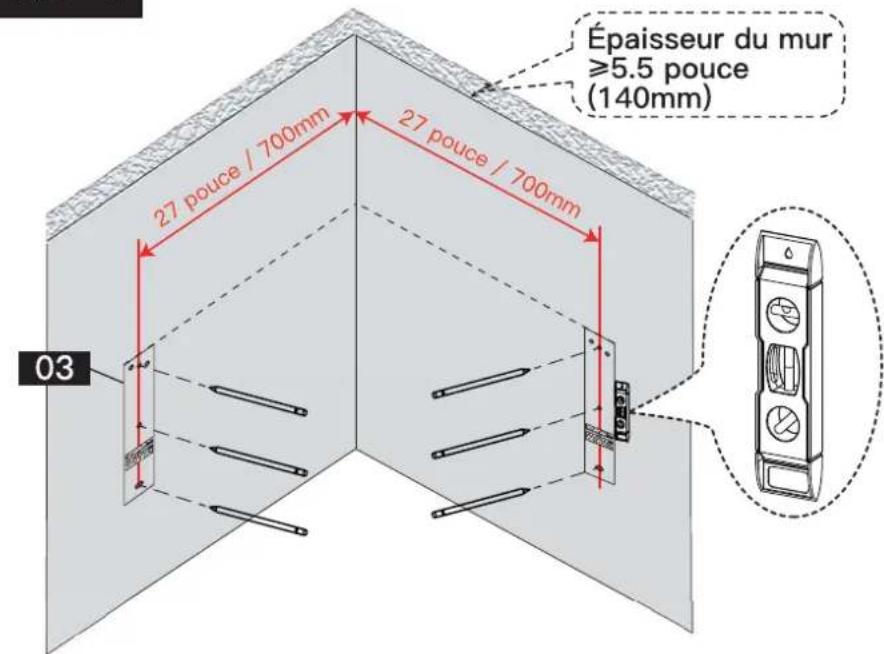

Positionnez le gabarit de plaque murale [03] à la hauteur souhaitation. Mettez à niveau le gabarit de plaque murale [03] et marquez les emplacements des trous pilotes. (la distance entre l'emplacement central et le coin du mur doit être de 27 pouce ≈ 700mm)

2B-2

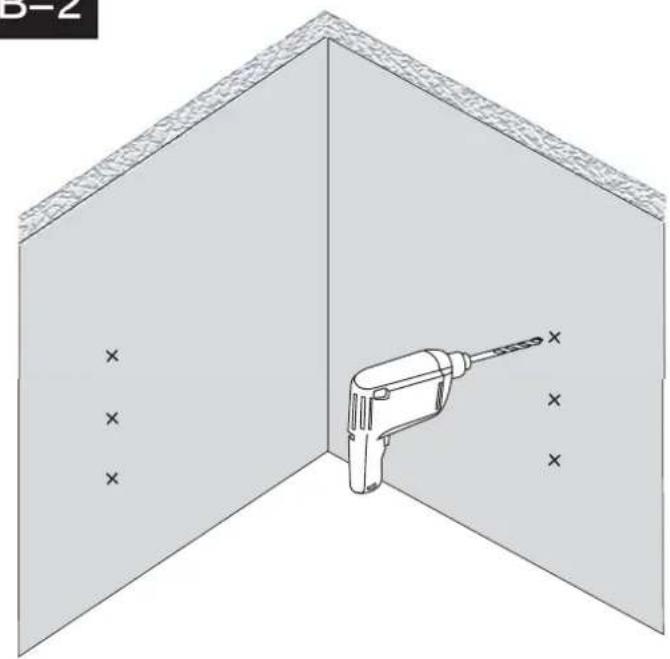

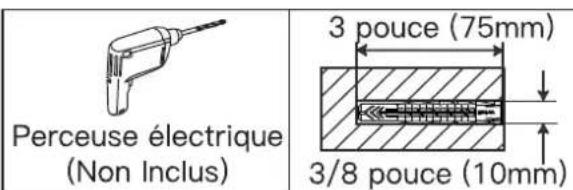

Percez 6 trough pilots à l'aide d'un foret de 3/8 pouce (10mm) de diamètre. Assurez-vous que la profondeur n'est pas inférieure à 3 pouce (75mm).

Ancre de mur

2B-3

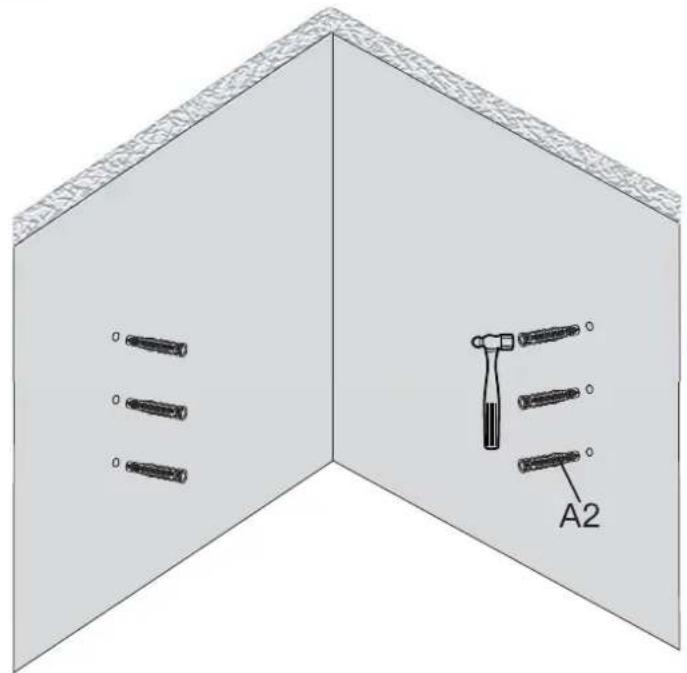

Utilisez le marteau pour enforcer les ancrages [A2] dans le mur. Veillez à ce que les ancrages [A2] soient posés au ras de la surface du béton.

Marteau-piqueur (Non inclus)

2B-4

LOURD! you aurez peut-etre besoin d'aide pour cette étape.

REMARQUE: N'utilise pas de perceuse pour serrer les tire-fonds. Utilisez uniquement une clé à douille.

Installez l'ensemble bras / plaque murale [02] à l'aide de 6 vis de blocage [A1]. Serrez les vis de blocage [A1] uniquement jusqu'à ce quelles soient fermement tirées contre la plaque murale et le mur.

1/2 pouce (13mm)
Clé à douille
(Non inclus)

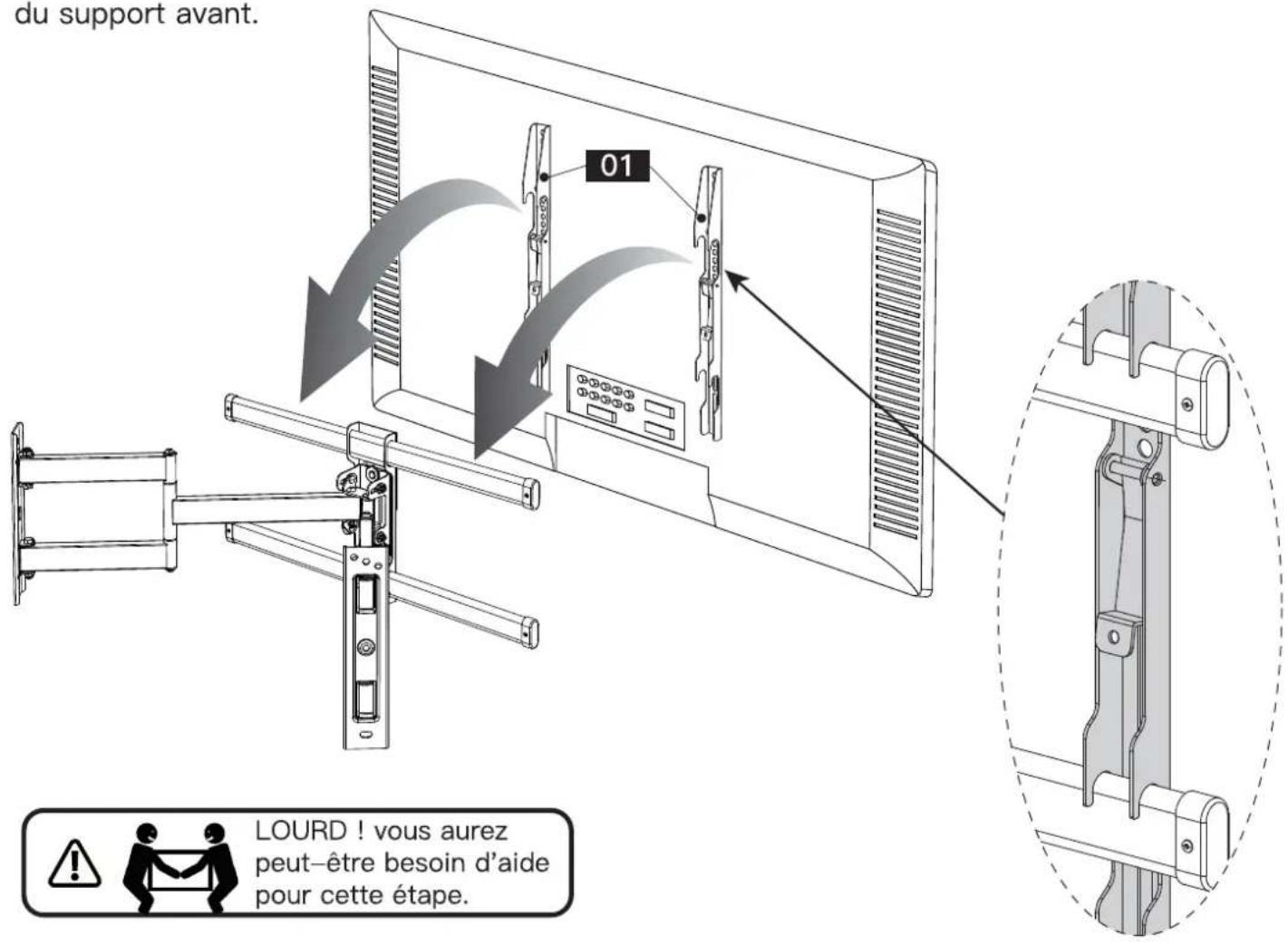

Étape 3 Fixez le télévisueur avec les attaches au support avant

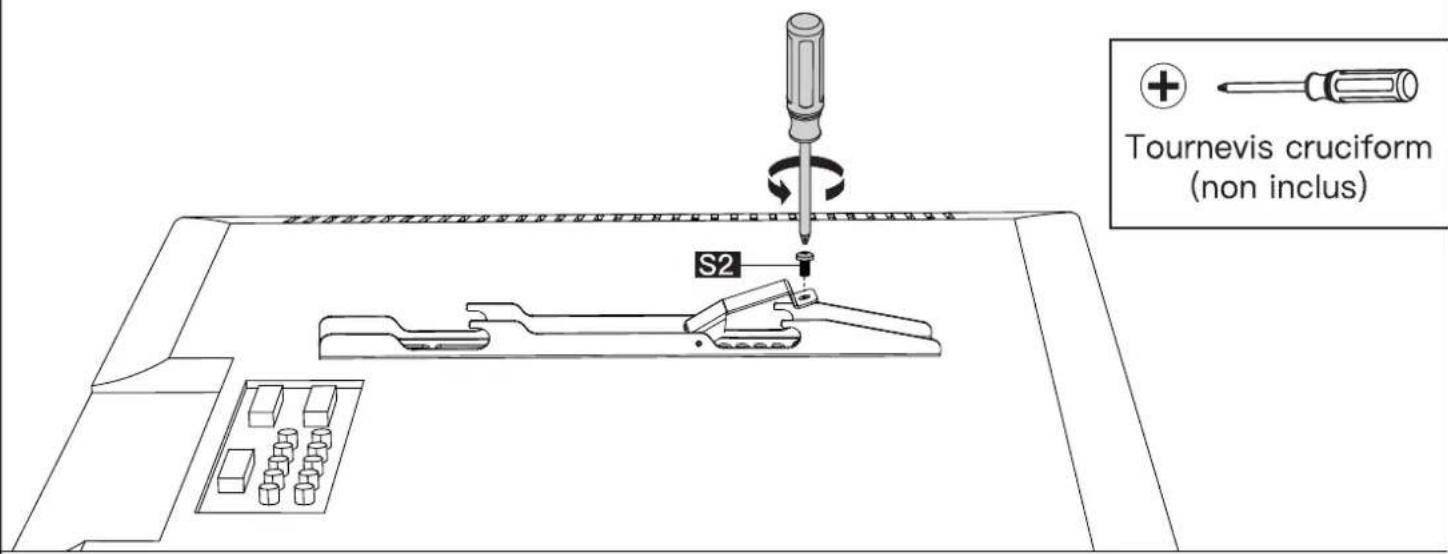

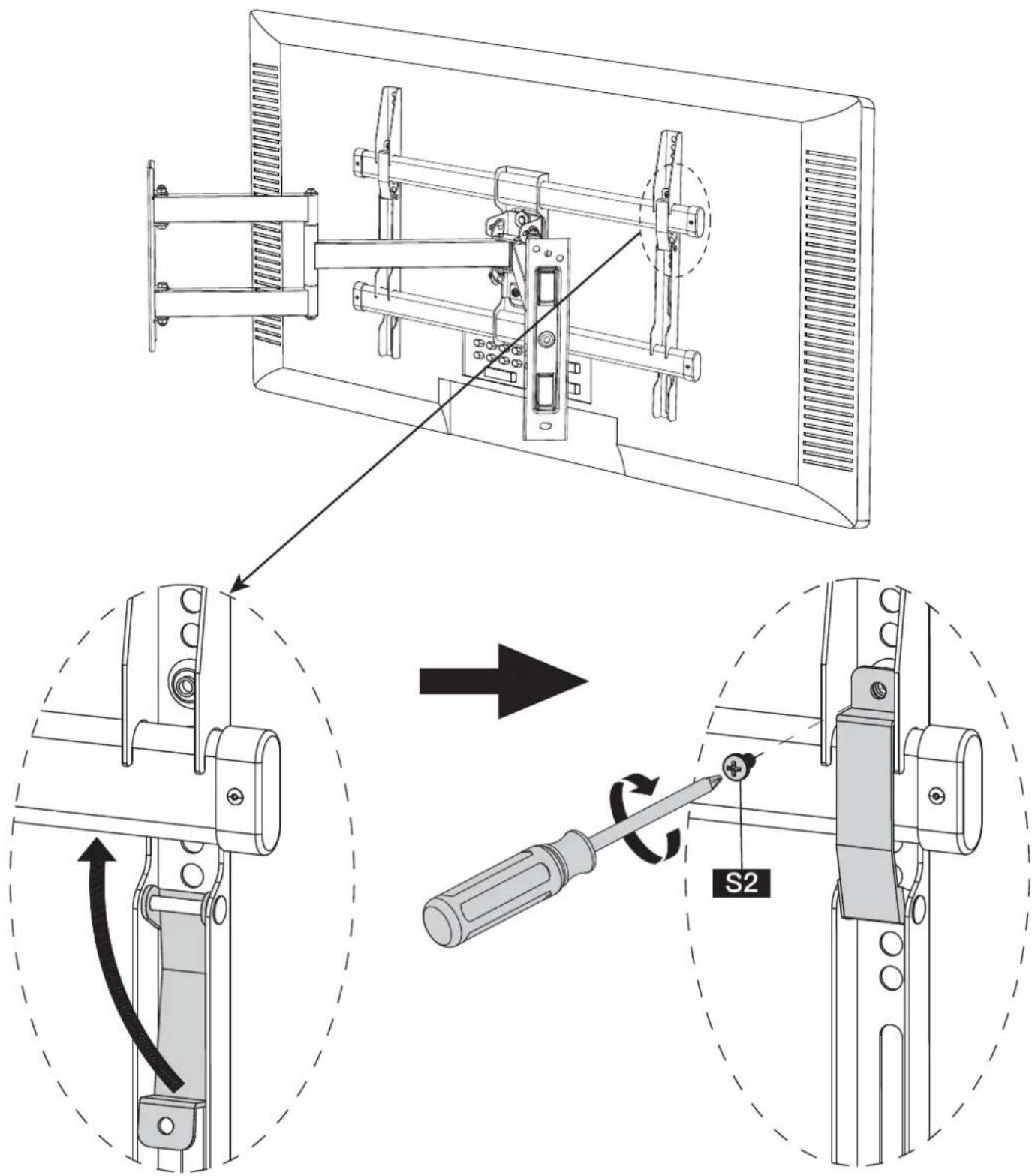

3-1 Retirez les boulons préassemblés [S2] des supports du téléviseur [01] à l'aide d'un tournevis cruciforme fourni. Conservez les boulons [S2] pour les utiliser à l'etape 3-3.

3-2 Avant de tenter de suspendre le téléviseur, assurez-vous que les languettes de verrouillage sont positionnées vers le bas du téléviseur. Accrocher le téléviseur avec les supports de téléviseur [01] sur le support avant. Assurez-vous que les attaches supérieurs et inférieurs des supports de télévision [01] se trouvent au-dessus des barres du support avant.

3-3 Positionnez les languettes de verrouillage vers le haut du téléviseur, puis fixez les languettes de verrouillage en place avec des boulons [S2] de l'etape 3-1. Serrez fermement les boulons [S2].

LOURD!you aurez peut-etre besoin d'aide pour cette etape.

Tournevis cruciform (non inclus)

Étape 4 Réglages

Réglage de l'inclinaison

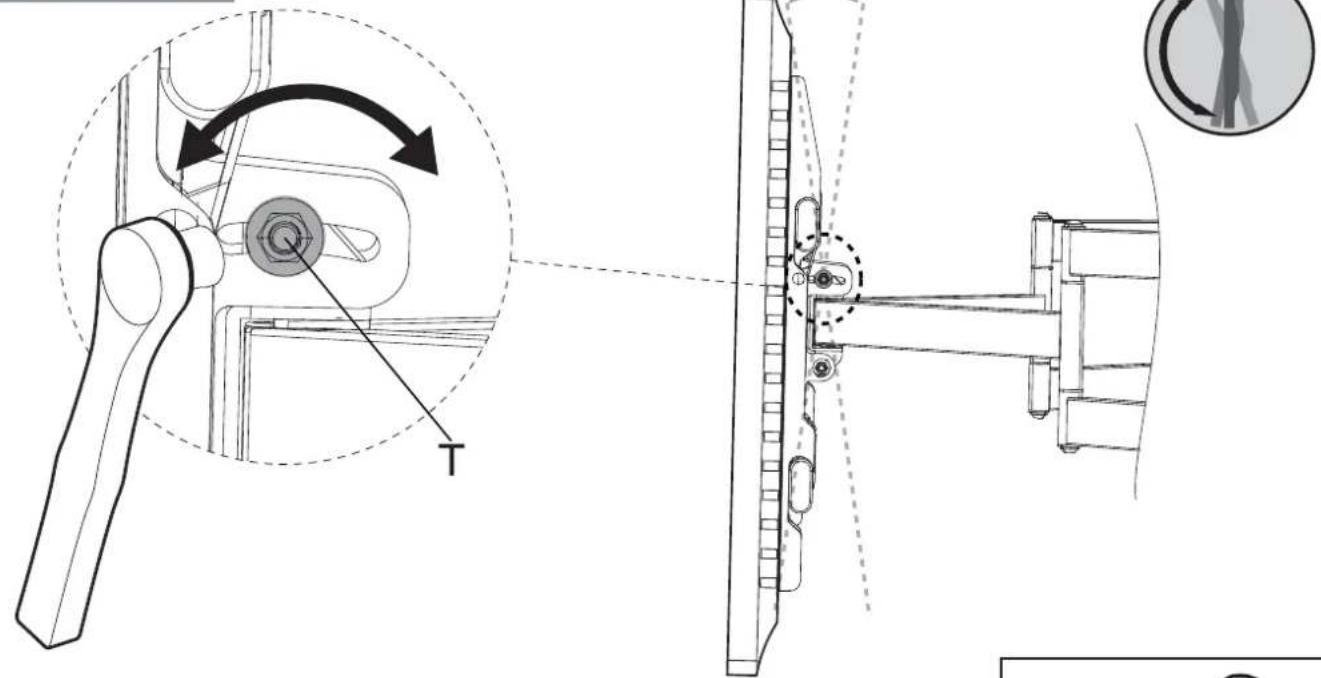

1. Dévissez légrement deux écrous inclinables [T] à l'aide d'une clé à douille.
2. Reglez le téléviseur à l'angle d'inclinaison souhaite.
3. Resserrez les deux écrous d'inclinaison [T] à l'aide de la clé à douille pour immobiliser le téléviseur

3/8 pouce (10mm)

Clé à douille

(Non Inclus)

Réglage du niveau

Si nécessaire, le téléviseur peut être mis à niveau.

S1

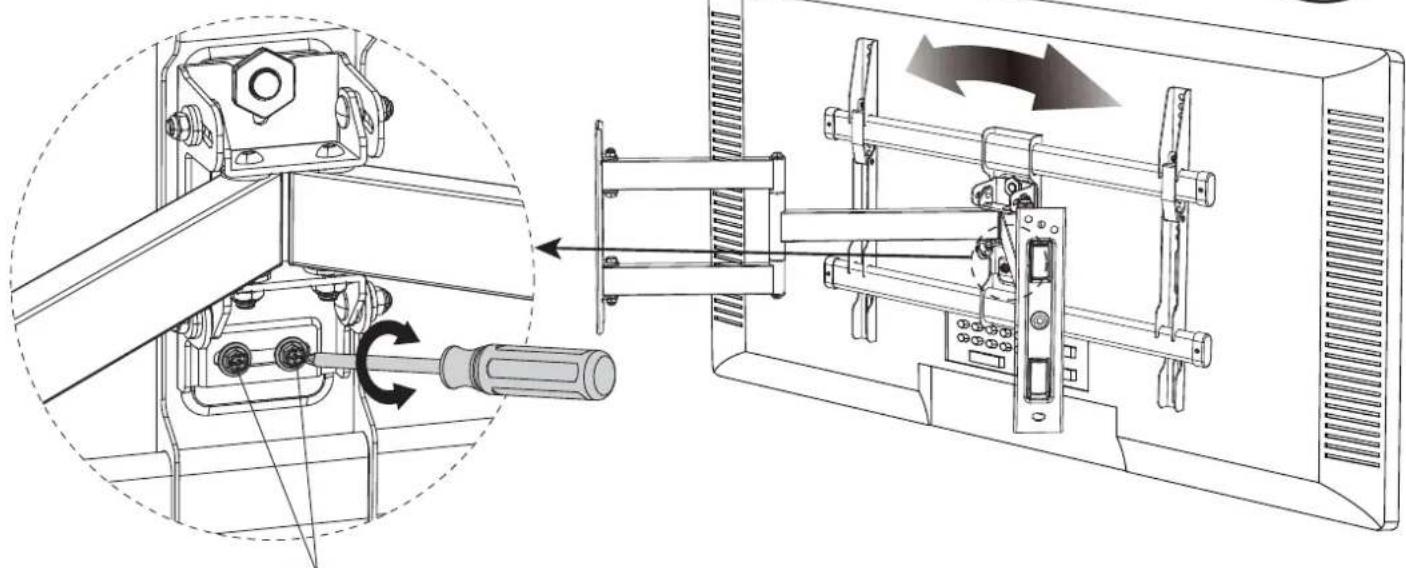

1. Desserrez d'une manière légère les deux boulons [S1] à l'arrête du support avant.
2. Mettez votre Televiseur à niveau.
3. Resserrez les deux boulons [S1] pour que la télévision reste en place.

Tournevis cruciform (non inclus)

Réglage de l'orientation

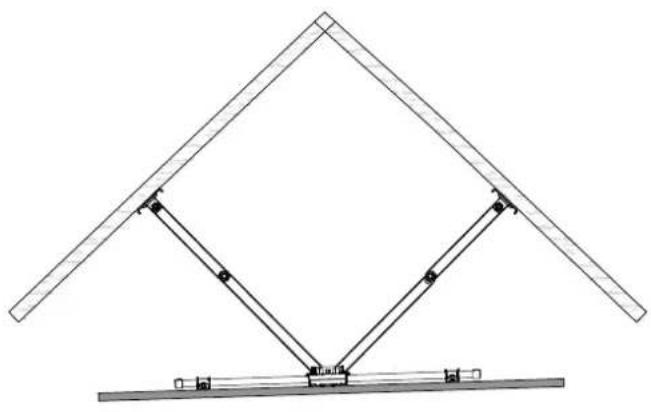

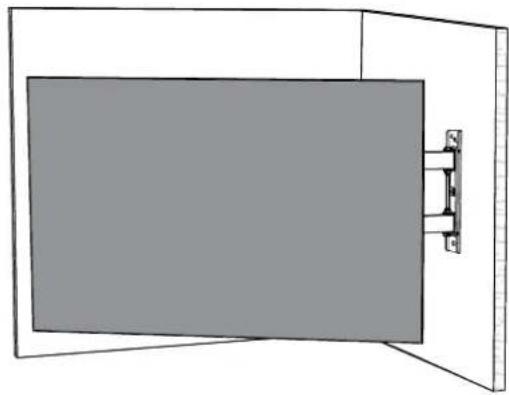

Emplacement moyen

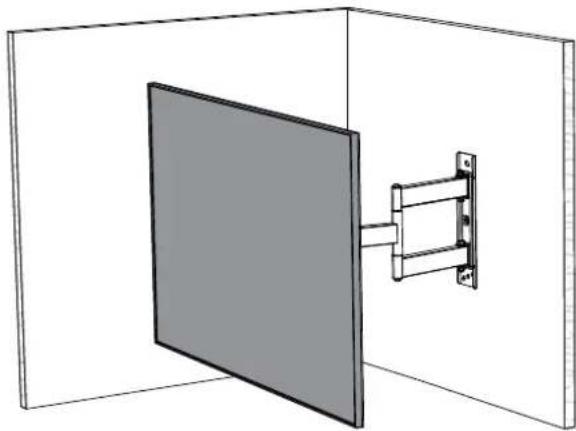

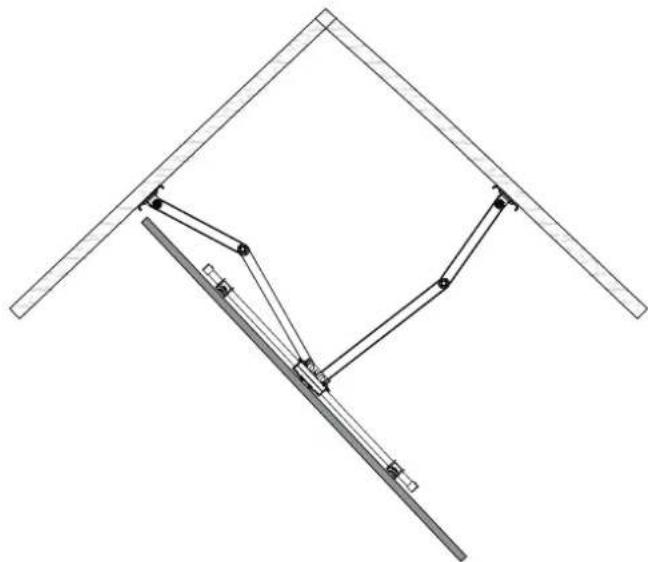

Côté gauche pivotant

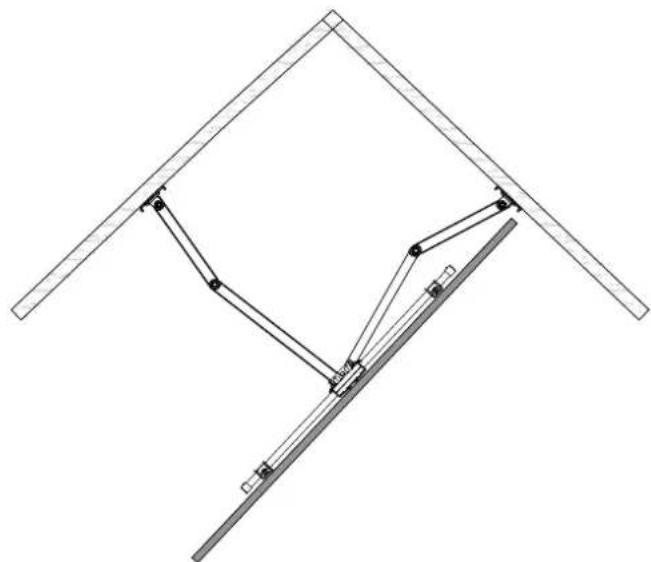

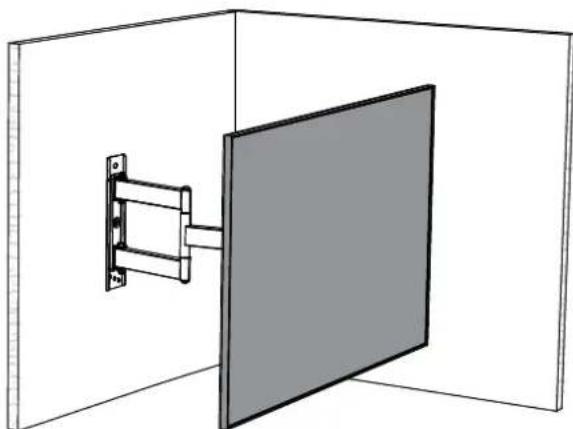

Côté droit pivotant
