MODE D'EMPLOI ERMMX1-01B ErgoAV

Consignes de sécurité importantes

▲DANGER ! Veuillez lire attentivement toutes les instructions avant de tenter l'installation. Si les instructions ne vous semblent pas claires ou si vous avez des questions, veuillez contacter notre service d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail].

▲ATTENTION : L'utilisation avec des produits plus lourds que les poids maximums indiqués peut entraîner une instabilité et des blessures possibles.

• N'utilisez pas ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. Ne dépassez pas la capacité de charge. Nous ne sommes pas responsables des dommages ou blessures causés par un montage incorrect, un assemblage incorrect ou une utilisation inappropriée.
• Ce produit est conçu pour être utilisé dans les murs à ossature de bois et les murs en béton massif. – NE PAS installer dans une cloison sèche seule
• Le mur doit être capable de supporter quatre fois le poids du téléviseur et du support combinés.
• Utilisez ce système de montage uniquement pour l'usage auquel il est destiné, tel que décrit dans ces instructions. N'utilisez pas d'accessoires non recommandés par le fabricant.
• Ne pas utiliser à l'extérieur.
• Acheminez correctement les cordons et les câbles pour éviter tout dommage mécanique.
  • SAUVEGARDER CES INSTRUCTIONS

Restrictions de poids

Maximum 132lbs/ 59kg

Si votre téléviseur pèse plus lourd, n'utilisez pas ce produit.

! AVERTISSEMENT

NE PAS dépasser le poids maximum indiqué. Ce support TV est destinée à être utilisé uniquement dans la limite des poids maximums indiqués. L'utilisation de produits plus lourds que les poids maximums indiqués peuvent entraîner une défaillance du support TV et de ses accessoires, et provoquer des dommages et/ou des blessures.

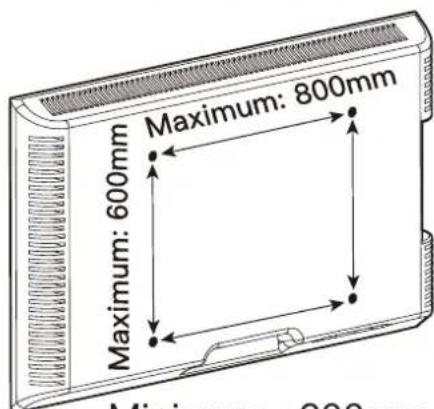

Vérifiez le modèle VESA du TV avant l'installation

Maximum: 800mm Maximum: 600mm Minimum: 200mm

100 mm ≈ 4 pouce
200 mm ≈ 7 7/8 pouce
300 mm ≈ 11 3/4 pouce
400 mm ≈ 15 3/4 pouce
600 mm ≈ 23 5/8 pouce
800 mm ≈ 31 1/2 pouce

Si le motif VESA de votre Téléviseur est inférieur à 200mm x 100mm ou supérieur à 800mm x 600mm, ce support n'est PAS COMPATIBLE avec votre Téléviseur. Veuillez contacter notre support technique au (877) 419–7832 ou [e-mail] pour trouver un support compatible.

Outils nécessaires (non inclus)

Détecteur de goujons

7/32 pouce (5.5mm) Foret à bois

Ailette

Mètre ruban

1/2 pouce (13mm) Clé à douille

Crayon

Foreuse

Niveau

Tournevis Phillips

(Nécessaire pour les installations en béton)

3/8 pouce (10mm) Foret à béton

Marteau- piqueur

Vérifiez la construction de vos murs

ATTENTION

NE PAS installer dans une cloison sèche seule

Montants en bois (avec cloison sèche)

Si vous n'êtes pas sûr de la construction du mur, veuillez contacter notre ligne d'assistance technique au (877) 419–7832 ou notre service clientèle à l'adresse [e-mail].

Pièces et matériel fournis

AVERTISSEMENT : Ce produit contient des petits objets susceptibles de présenter un risque d'étouffet en cas d'ingestion.

Avant de commencer l'assemblage, vérifiez que toutes les pièces sont incluses et en bon état. N'utilisez pas de pièces endommagées ou défectueuses. Si vous avez besoin de pièces de rechange, veuillez contacter notre ligne d'assistance technique au (877) 419–7832 ou notre service clientèle à l'adresse [e-mail]. ⚠️ VEUILLEZ NOTER : le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.

Pièces et matériel fournis pour l'étape 1

Support TV

03 x2

Rondelle	Entretoises
	REMARQUE: Les entretoises sont présentées en taille réelle.
M6 / M8[B] x 4	L2.5mm[E1] x 8	L10mm[E2] x4	L22mm[E3] x4

Boulons de téléviseur [Une seule taille de boulon convient à votre téléviseur]

REMARQUE: Les boulons sont représentés en taille réelle.

M6

M6 x 15mm

[C1] × 4

Étape 1 Fixez les supports du téléviseur sur le téléviseur

Sélectionnez les boulons TV

Une seule taille de boulon convient à votre téléviseur.

M6 M8 OU

LONGUEUR DE LA BOULON : Vérifiez que le filetage est correctement engagé avec les boulons ou la combinaison boulons/entretoises. Nous recommandons un engagement du filetage sur au moins 5 tours.

• Trop court, le téléviseur ne sera pas maintenu.
• Trop long, le téléviseur sera endommagé.

REMARQUE : Ne serrez pas trop les boulons de téléviseur pour ne pas l'endommager.

Trop court

⚠️ VEUILLEZ NOTER : Lors de l’utilisation des entretoises, il est important de noter qu’elles peuvent être utilisées sur plusieurs couches (c’est-à-dire empilées). Si vous rencontrez des difficultés pour comprendre comment installer les boulons ou les entretoises du téléviseur, veuillez contacter notre service d’assistance technique au (877) 419–7832 ou notre service clientèle à l’adresse [e-mail].

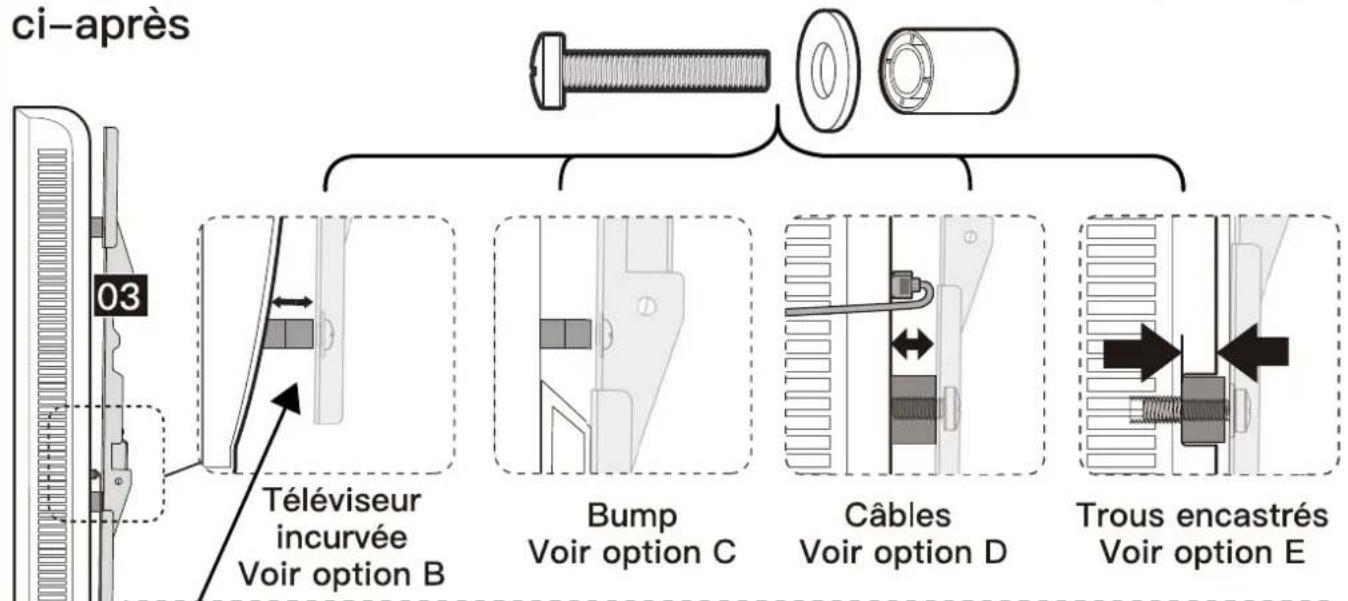

Les pièces nécessaires si vous avez un téléviseur tel qu'indiqué ci-après

Entretoises

E1+E1

E1+E2

E1+E1+E2

E1+E3

E1+E1+E3

E2+E3

E1+E2+E3

E1+E1+E2+E3

03 03

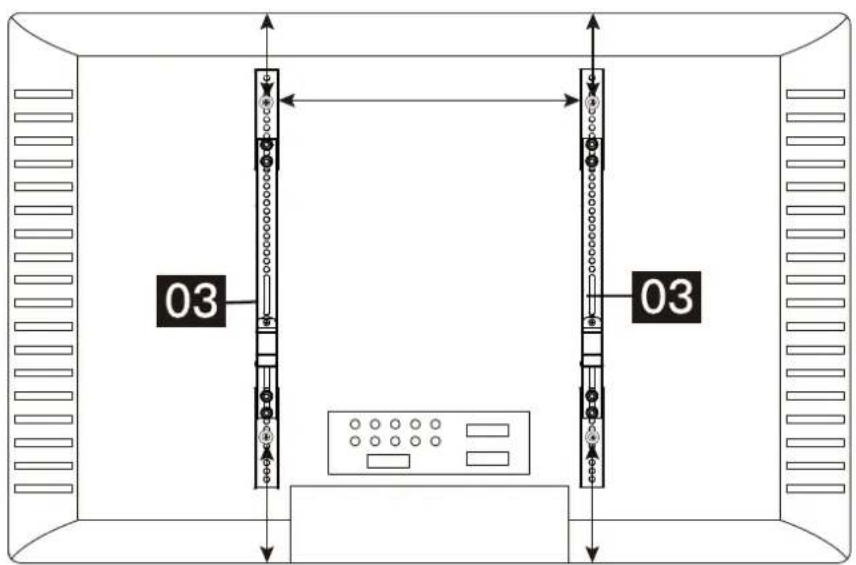

ATTENTION : Lorsque vous fixez les supports TV à l'arrière du téléviseur, assurez-vous que les flèches vers le haut sont dirigées vers le haut du téléviseur et qu'elles sont également centrées sur l'arrière du téléviseur.

EUILLEZ NOTER : Les emplacements des trous de boulon sur votre téléviseur peuvent varier en fonction du design du fabricant du téléviseur. Nous représentons seulement les emplacements possibles des trous des boulon.

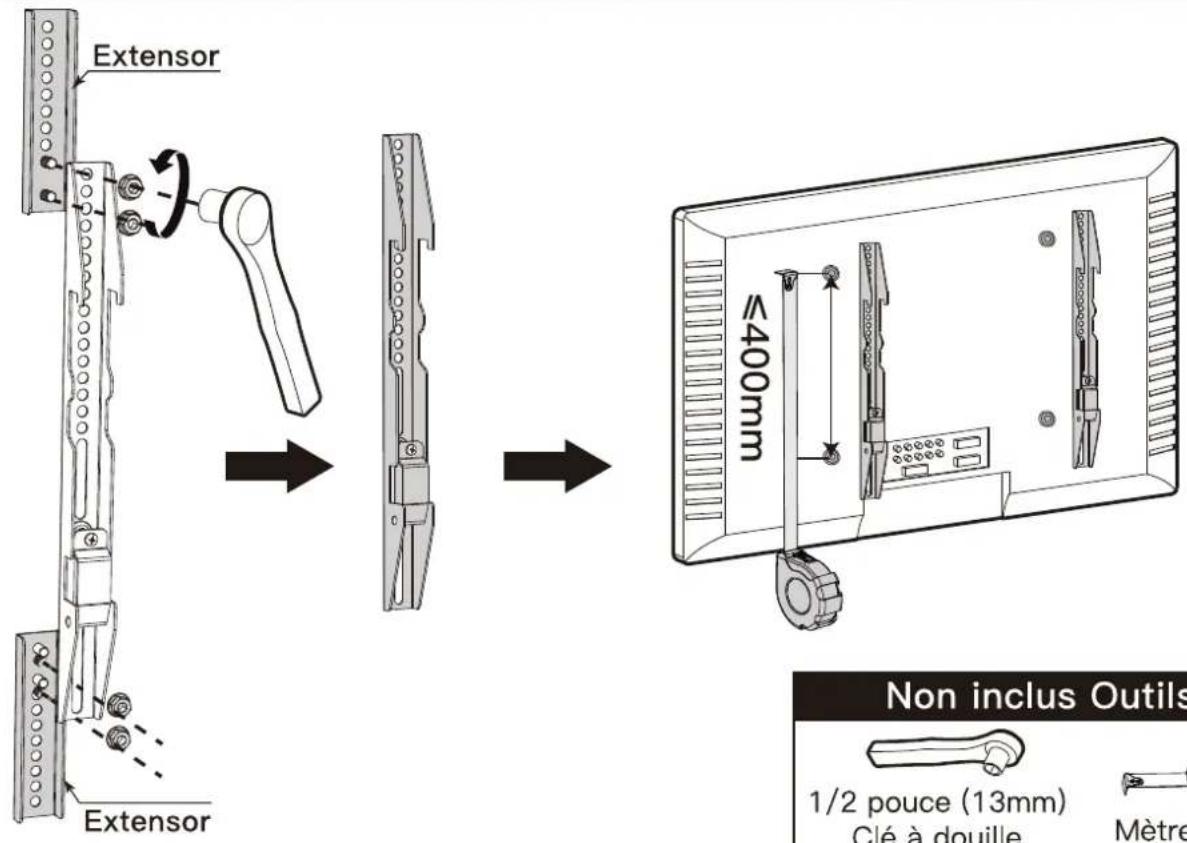

Déterminer la configuration de votre supports TV

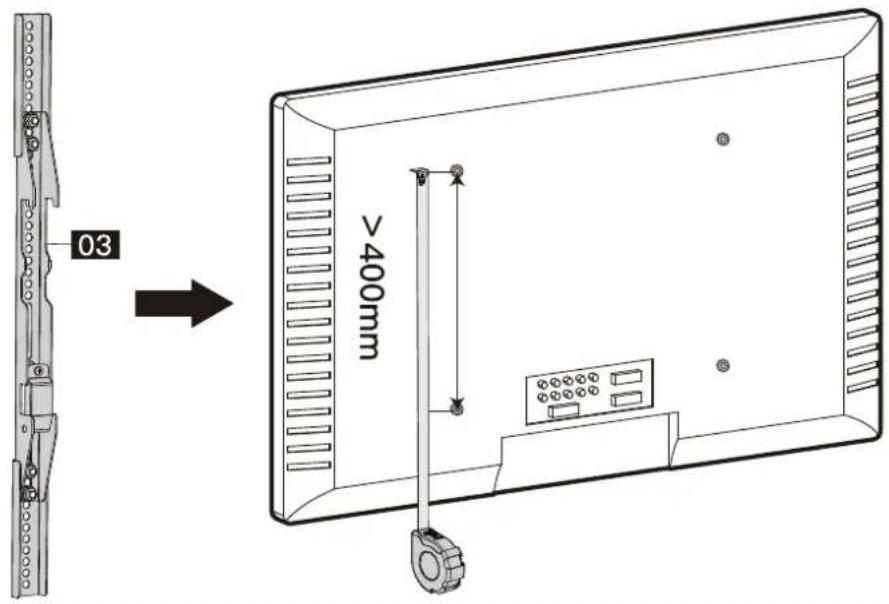

Mesurez la HAUTEUR des trous de montage de votre Téléviseur.

Dans le cas où les supports TV n'interfèrent pas avec les entrées Téléviseur ou si la hauteur du motif VESA est supérieure à 400 mm (15 3/4 pouce), veuillez passer à la page suivante.

Si les supports TV interfèrent avec les entrées Téléviseur ou si la hauteur du motif VESA est inférieure à 400 mm (15 3/4 pouce), les extensions de support TV doivent être retirées. Retirez les écrous indiqués ci-dessous à l'aide d'une clé à douille fournie par vos soins et d'une douille de 13 mm (1/2 pouce). Gardez les prolongateurs et les écrous.

Extensor Extensor 400mm Non inclus Outils 1/2 pouce (13mm) Clé à douille Mètre

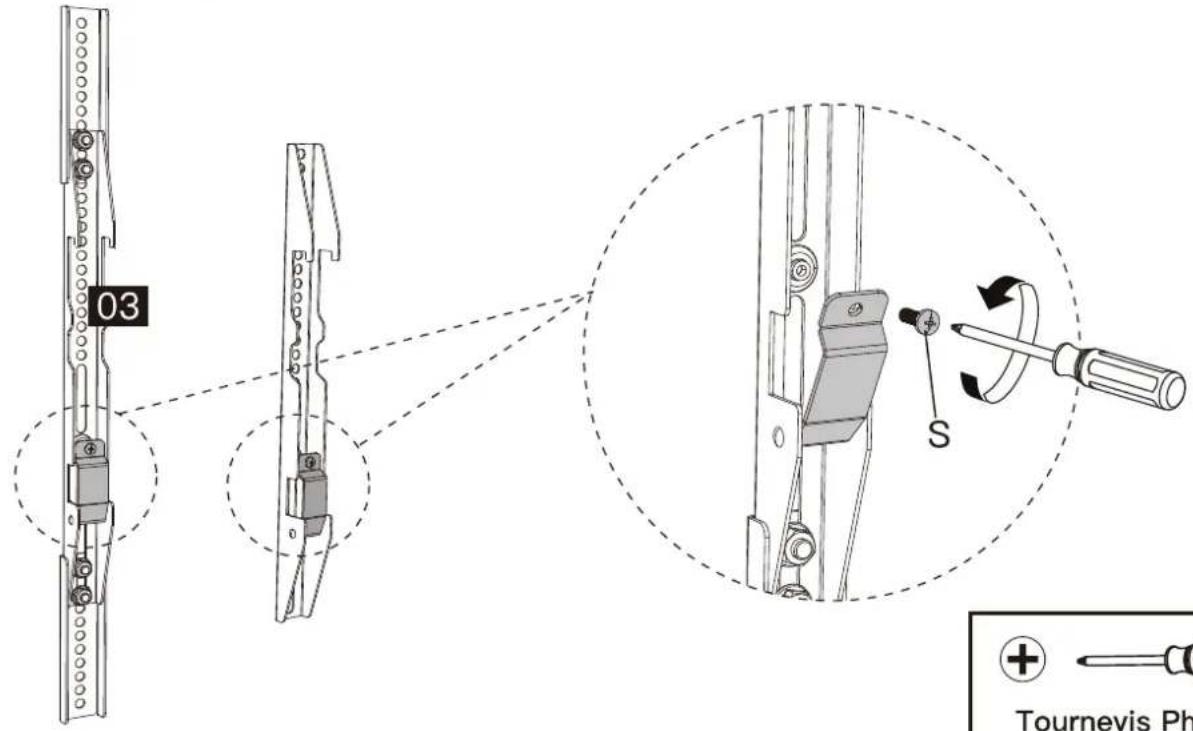

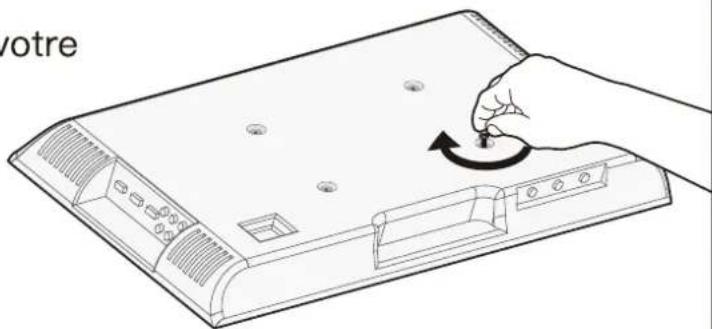

Retirez les boulons préassemblés [S] sur les supports du téléviseur [03] à l'aide d'un tournevis cruciforme et conservez-les pour les utiliser à l'étape 5-3.

03 S Tournevis Ph

Tournevis Phillips (Non inclus)

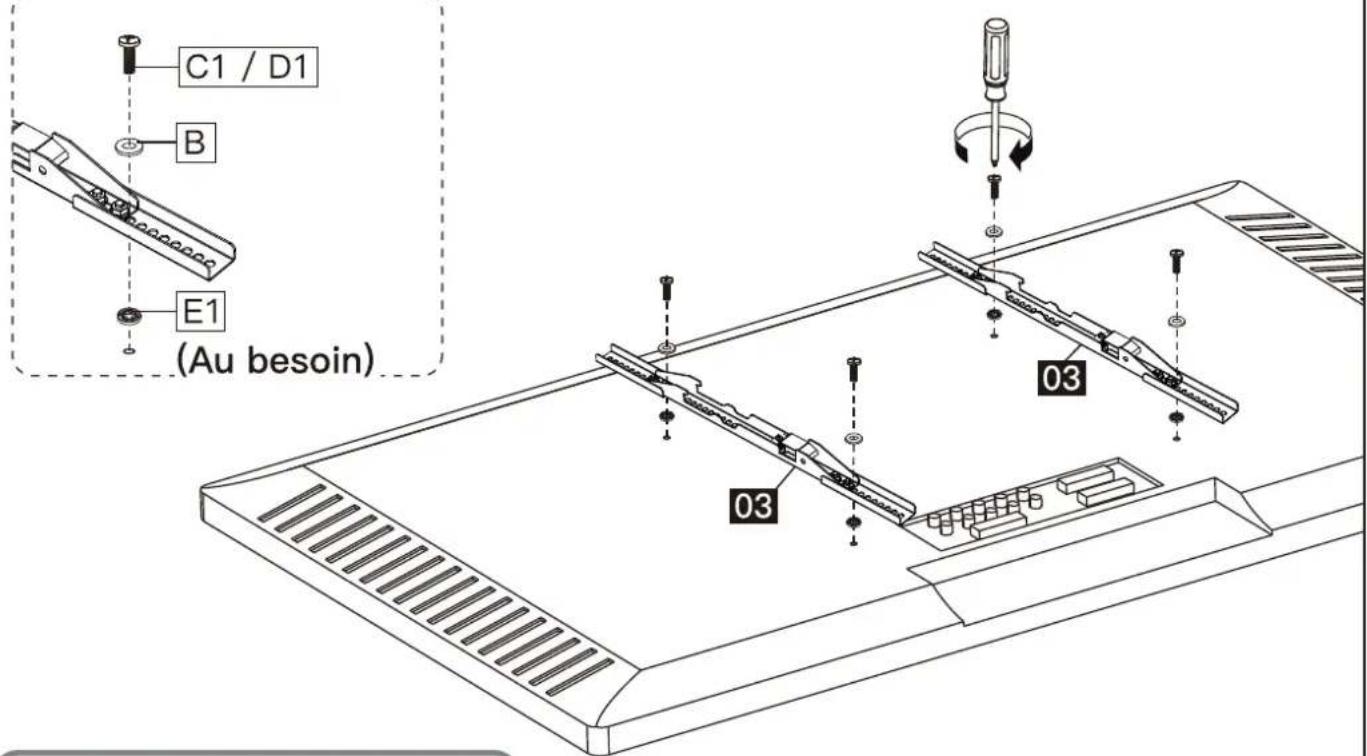

Option A (pour un téléviseur à dos plat)

C1 / D1 B E1 (Au besoin) 03 03

Reportez-vous aux instructions d'entretoise de la page 22, si nécessaire.

Tournevis Phillips (Non inclus)

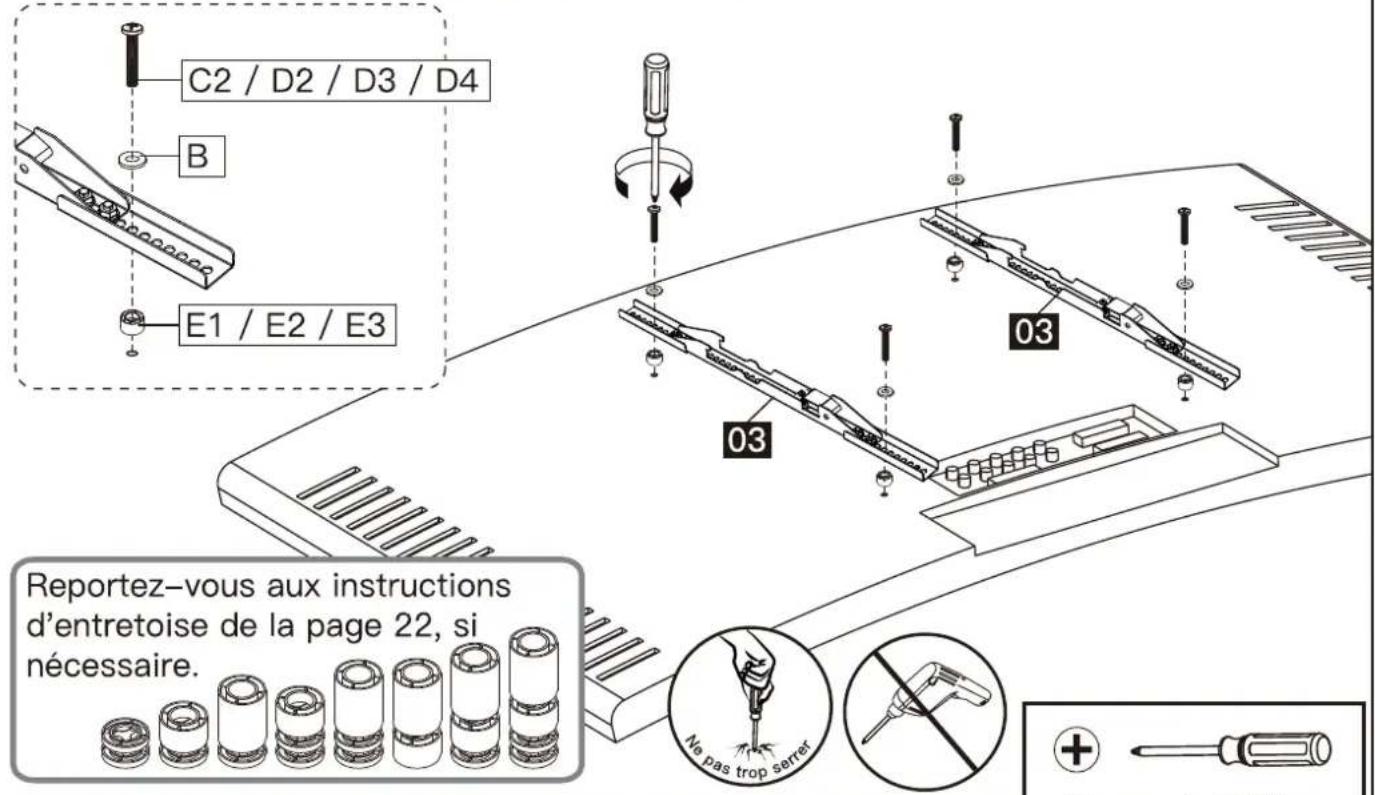

Option B (pour un téléviseur à dos arrondi)

La hauteur des entretoises doit être suffisante pour éviter que la courbe à l'arrière du téléviseur n'interfère avec la plaque de montage.

C2 / D2 / D3 / D4 B E1 / E2 / E3 03 03 Reportez-vous aux instructions d'entretoise de la page 22, si nécessaire. No pas trop serref

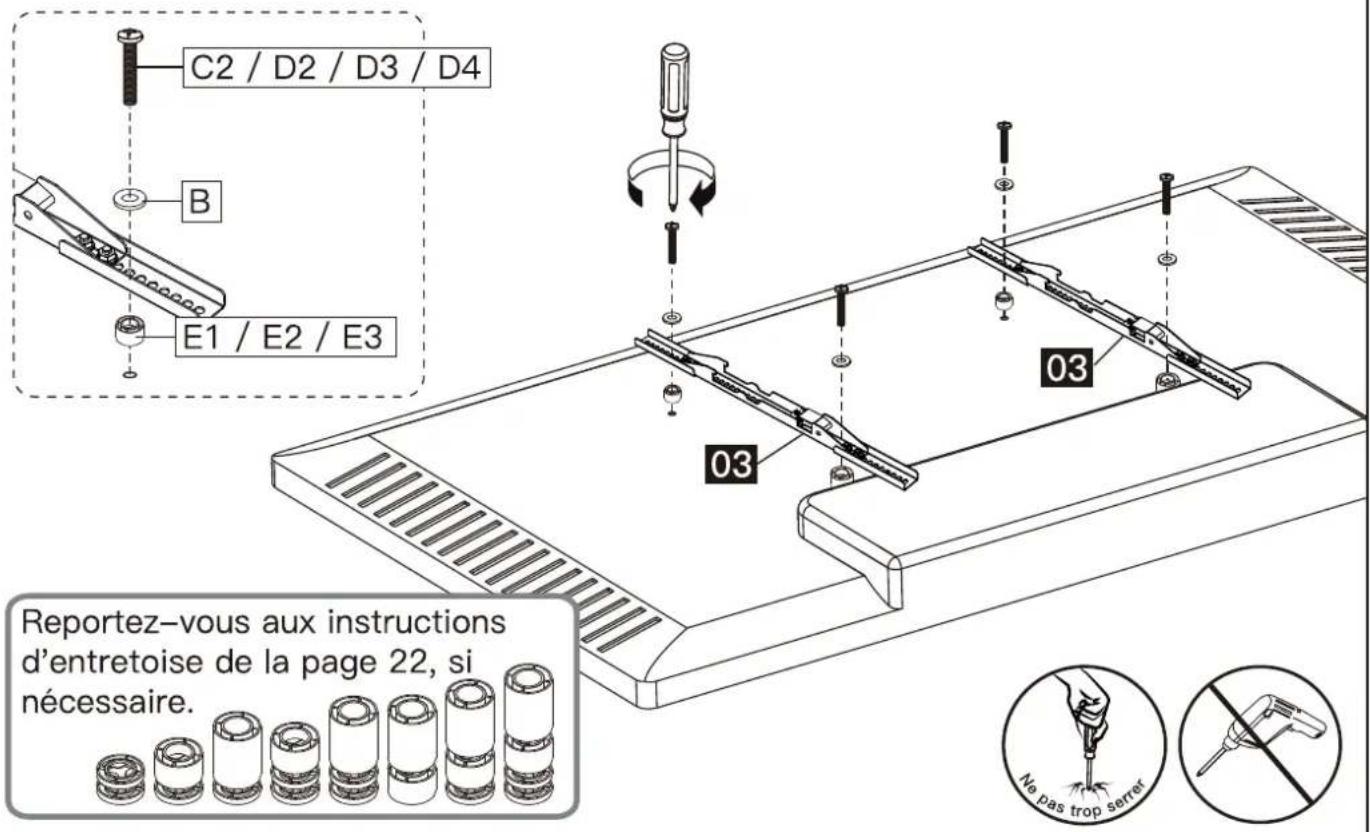

Option C (pour un téléviseur avec une surépaisseur)

Tournevis Phillips (Non inclus)

Les entretoises doivent être suffisamment hautes pour qu'il n'y ait pas d'espace entre le support TV et la bosse à l'arrière du Téléviseur.

C2 / D2 / D3 / D4 B E1 / E2 / E3 03 03 Reportez-vous aux instructions d'entretoise de la page 22, si nécessaire. Ne pas trop serrer

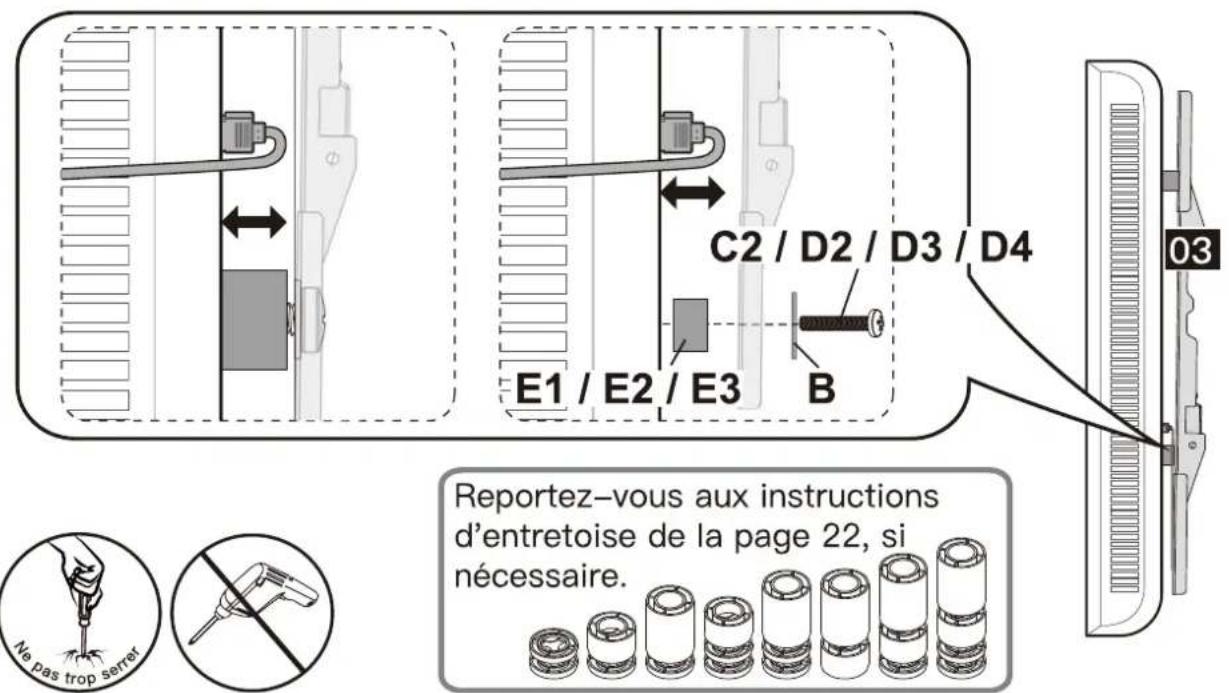

Option D (pour téléviseur avec interférence du câble)

Pour éviter les interférences entre les câbles, utilisez les entretoises [E1], [E2] et [E3] pour créer un espace supplémentaire entre le téléviseur et les supports TV.

Tournevis Phillips (Non inclus)

C2 / D2 / D3 / D4 E1 / E2 / E3 B Reportez-vous aux instructions d'entretoise de la page 22, si nécessaire. No pas trop semer 03 Ne pas trop semer

Reportez-vous aux instructions d'entretoise de la page 22, si nécessaire.

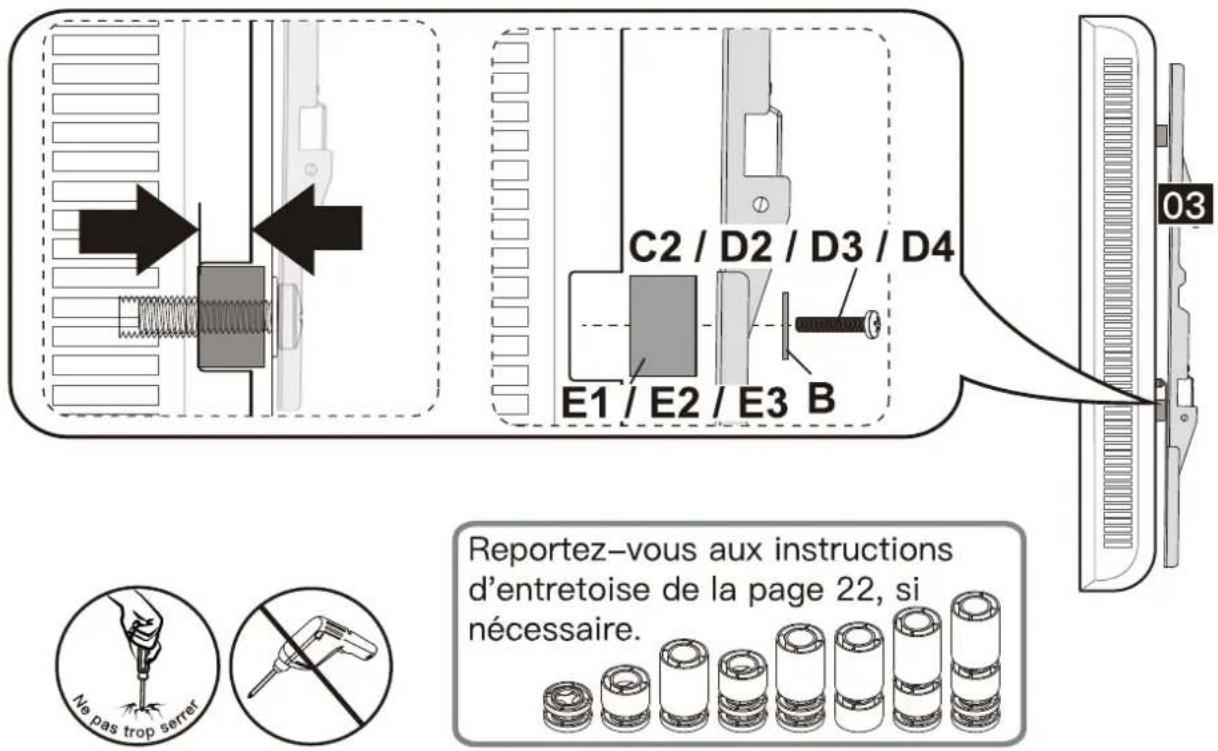

Option E (Pour les trous encastrés)

L'entretoise doit remplir les trous en retrait sur la base du téléviseur afin que les supports TV soient aussi proches que possible du téléviseur.

Tournevis Phillips (Non inclus)

C2 / D2 / D3 / D4 E1 / E2 / E3 B 03 Reportez-vous aux instructions d'entretoise de la page 22, si nécessaire. Ne pas trop serref

Reportez-vous aux instructions d'entretoise de la page 22, si nécessaire.

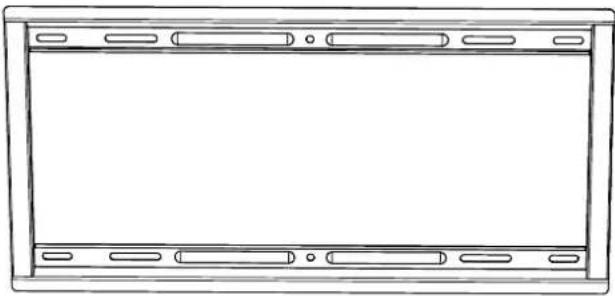

Pièces et matériel fournis pour l'étape 2

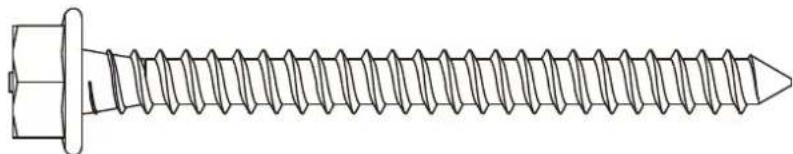

REMARQUE : Le tire-fond est représenté en taille réelle.

[A1] x6

Tire-fond 5/16 x 2 3/4 pouce

Cet ancrage est destiné aux murs en béton UNIQUE-MENT. NE PAS les utiliser dans des cloisons sèches ou les montants en bois.

Étape 2 Fixer la plaque murale au mur

Pour l'installation de montants en bois, suivre l'ÉTAPE 2A.

Pour l'installation de béton, suivre l'ÉTAPE 2B.

Étape 2A Option montants en bois

AVERTISSEMENT :

• N'utilisez pas de perceuse pour serrer les Tire-fond [A1] ! Utilisez uniquement une clé à douille.
• Pour éviter tout risque de blessure ou de dommage matériel, ne serrez pas trop les Tire-fond [A1] ! Ne serrez les Tire-fonds [A1] que jusqu'à ce qu'elles
  soient fermement tirées contre la plaque murale [01] et le mur.

● N'UTILISEZ PAS L'ANCRE [A2] POUR CETTE ÉTAPE.

- Assurez-vous que la plaque murale [01] soit solidement fixée au mur avant de passer à l'étape suivante

● Taille nominale des goujons en bois : 2 po x 4 po (51 mm x 102 mm).

- Le centre de l'étalon doit être vérifié.

'Ancre de mur

2A-1

OU 16 pouce (406mm) 24 pouce (610mm)

OU

Détecteur de goujons (Non inclus)

Ailette (Non inclus)

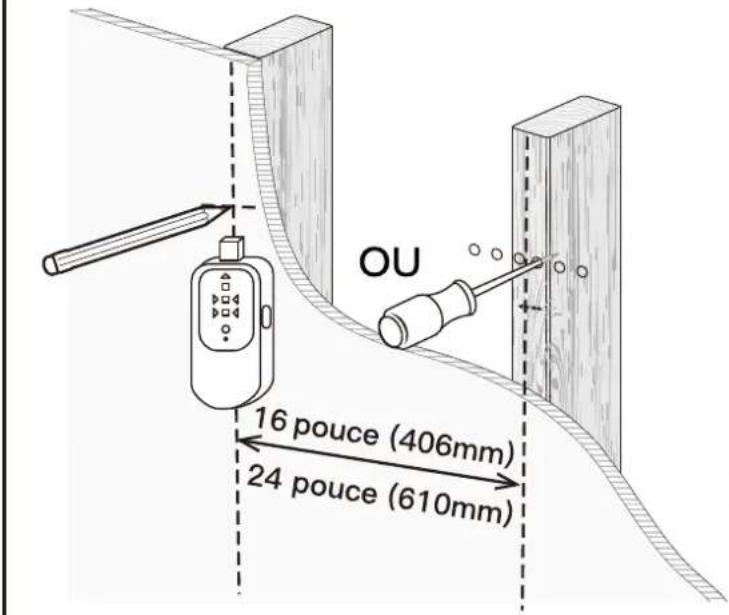

Utilisez un détecteur de montants (non inclus) pour localiser les montants en bois ou utilisez une alène (non incluse) pour vérifier les bords. Marquez les emplacements du bord et du centre.

2A-2

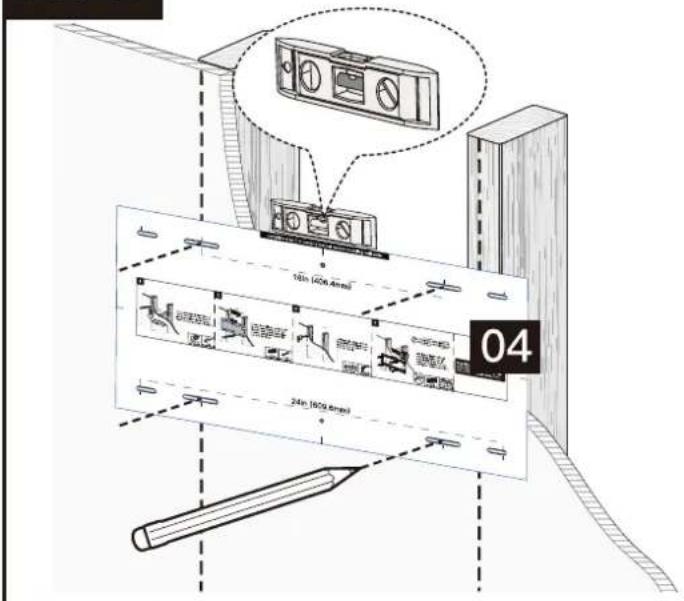

Positionnez le modèle de plaque murale [04] à la hauteur souhaitée et alignez les trous avec la ligne centrale de votre montant. Mettez à niveau le modèle de plaque murale [04] et marquez les trous.

Niveau (Non inclus)

Crayon (Non inclus)

2A-3

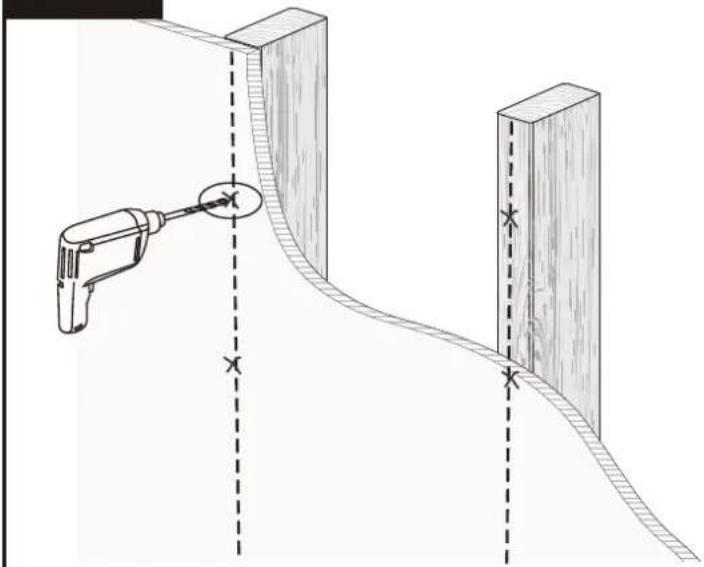

Percez des trous pilotes à l'aide d'un foret de 7/32 pouce (5,5 mm) de diamètre. Assurez-vous que la profondeur n'est pas inférieure à 2 3/4 pouce (70 mm).

/32 pouce (5.5 mm)

⚠ REMARQUE : N'utilisez pas de perceuse pour serrer les tire-fonds. Utilisez uniquement une clé à douille.

ment une clé à Insta des tire- fern mur tire- 01 A1

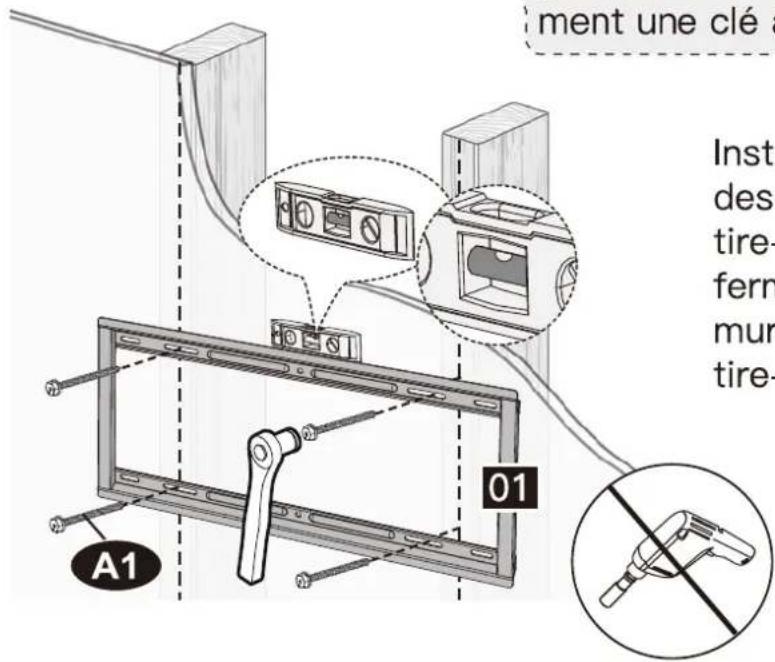

Installez la plaque murale à l'aide des tire-fonds [A1]. Serrez les tire-fonds [A1] et tirez-les fermement contre la plaque murale. NE SERREZ PAS trop les tire-fonds [A1].

Niveau (Non inclus)

1/2 pouce (13mm) Clé à douille (Non inclus)

Étape 2B Option de mur en béton massif

AVERTISSEMENT :

• N'utilisez pas de perceuse pour serrer les Tire-fond [A1] ! Utilisez uniquement une clé à douille.
• Pour éviter tout risque de blessure ou de dommage matériel, NE PAS trop les Tire-fond [A1] ! Ne serrez les Tire-fonds [A1] que jusqu'à ce qu'elles soient ferme-ment tirées contre la plaque murale [01] et le mur.
• Assurez-vous que la plaque murale [01] soit solidement fixée au mur avant de passer à l'étape suivante.
• Montez la plaque murale [01] directement sur la surface en béton sans aucun revêtement.
  ● L'épaisseur du mur de béton doit dépasser 5 1/2 po (140 mm).

Ancre de mur

2B-1

Épaisseur du mur≥ 5 1/2 pouce (140 mm)

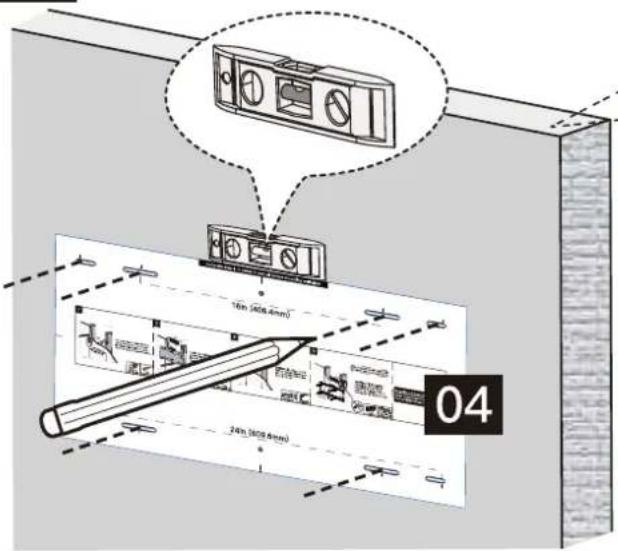

Positionnez le modèle de plaque murale [04] à la hauteur souhaitée. Mettez à niveau le modèle de plaque murale [04] et marquez les emplacements des avant-trous.

Niveau (Non inclus)

Crayon (Non inclus)

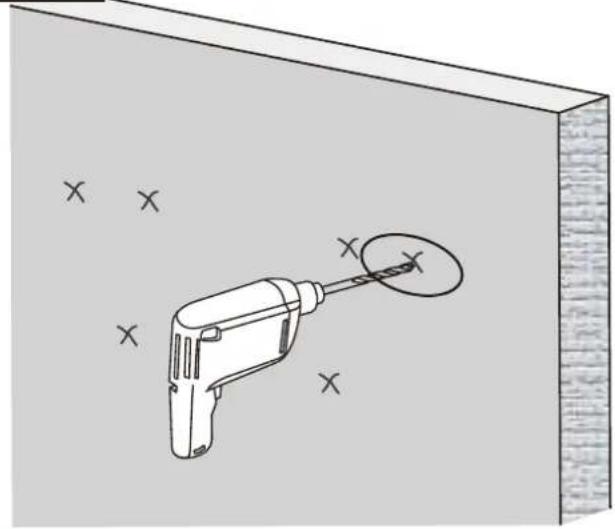

2B-2

Percez 6 trous pilotes à l'aide d'un foret de 3/8 pouce (10 mm) de diamètre. Assurez-vous que la profondeur n'est pas inférieure à 3 pouce (75 mm).

Foreuse (Non inclus)

3/8 pouce (10mm)

2B-3

A2

Marteau-piqueur (Non inclus)

Utilisez le marteau pour enfoncer les ancrages [A2] dans le mur. Veillez à ce que les ancrages [A2] soient posés au ras de la surface du béton.

2B-4

01 A1

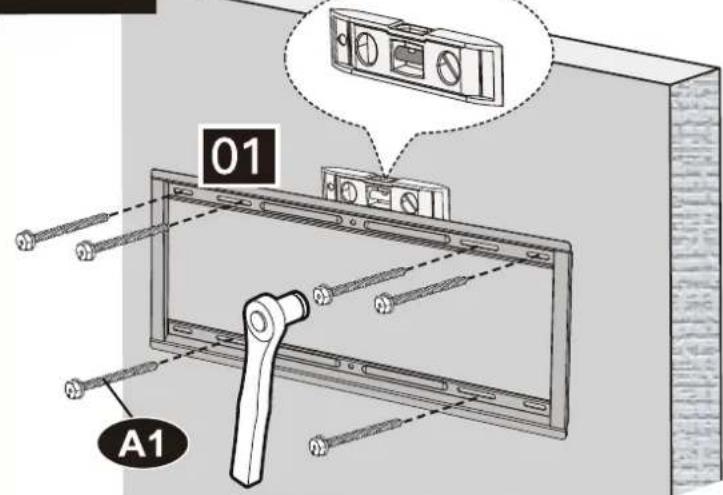

Installez la plaque murale [01] à l'aide des tire-fonds [A1]. Serrez les tire-fonds [A1] et tirez-les fermement contre la plaque murale [01]. NE SERREZ PAS trop les tire-fonds [A1].

REMARQUE : N'utilisez pas de rcuse pour serrer les tire-fonds. lisez uniquement une clé à douille.

Niveau (Non inclus)

1/2 pouce (13mm) Clé à douille (Non inclus)

Pièces et matériel fournis pour l'étape 3 et l'étape 6

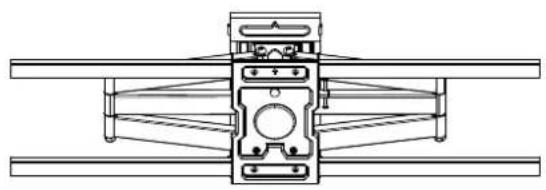

Assemblage de bras
02 x1

Capuchon d'extrémité
05 x2

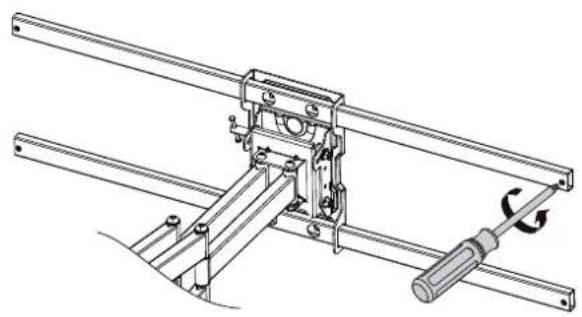

Étape 3 Fixer les embouts dans l'assemblage de bras

3- 1

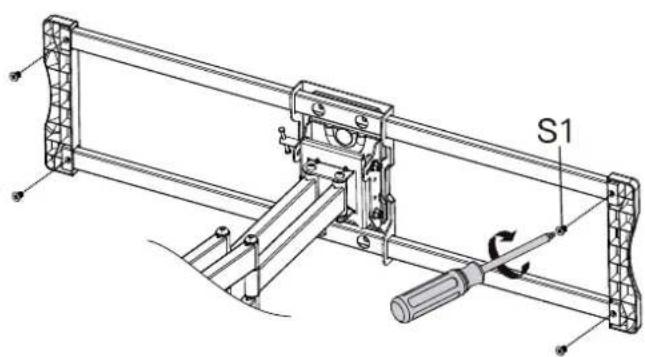

Retirez les boulons préassemblés [S1] de l'assemblage de bras [02] et conservez-les pour les utiliser à l'étape 3-2.

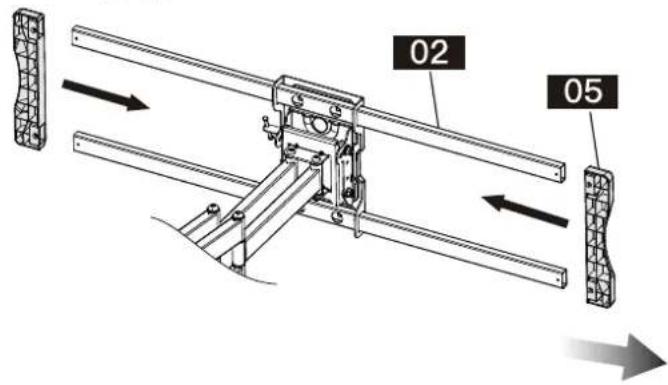

Faites glisser les embouts [05] sur l'assemblage de bras [02] et fixez chaque embout [05] avec deux boulons [S1]. Serrez le boulon [S1] jusqu'à ce qu'il soit fermement en place. Ne serrez pas trop le boulon [S1].

02 05

S1

Tournevis Phillips (Non inclus)

Pièces et matériel fournis pour l'étape 4 et l'étape 6

Boulons

F x2

Clé hexagonale

G x1

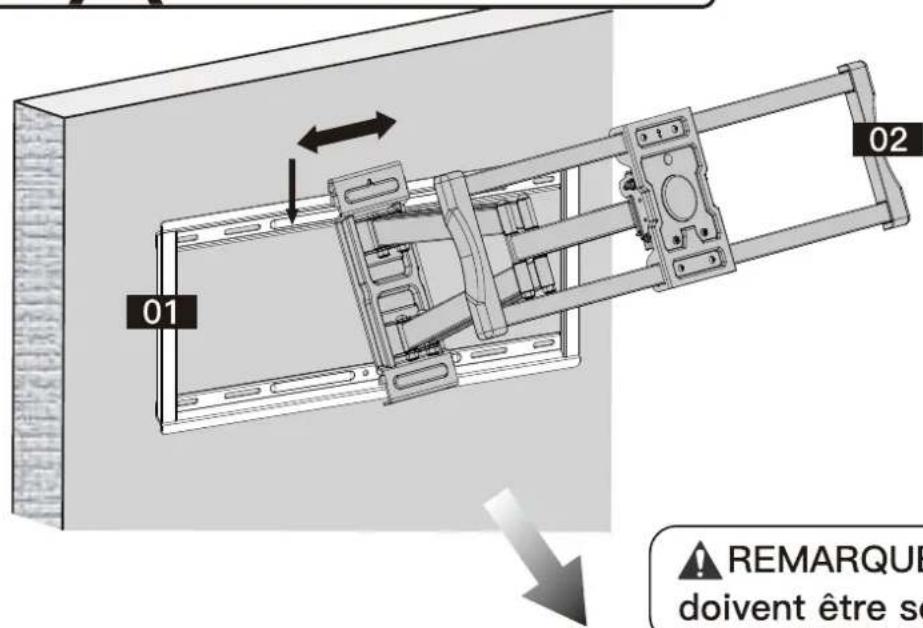

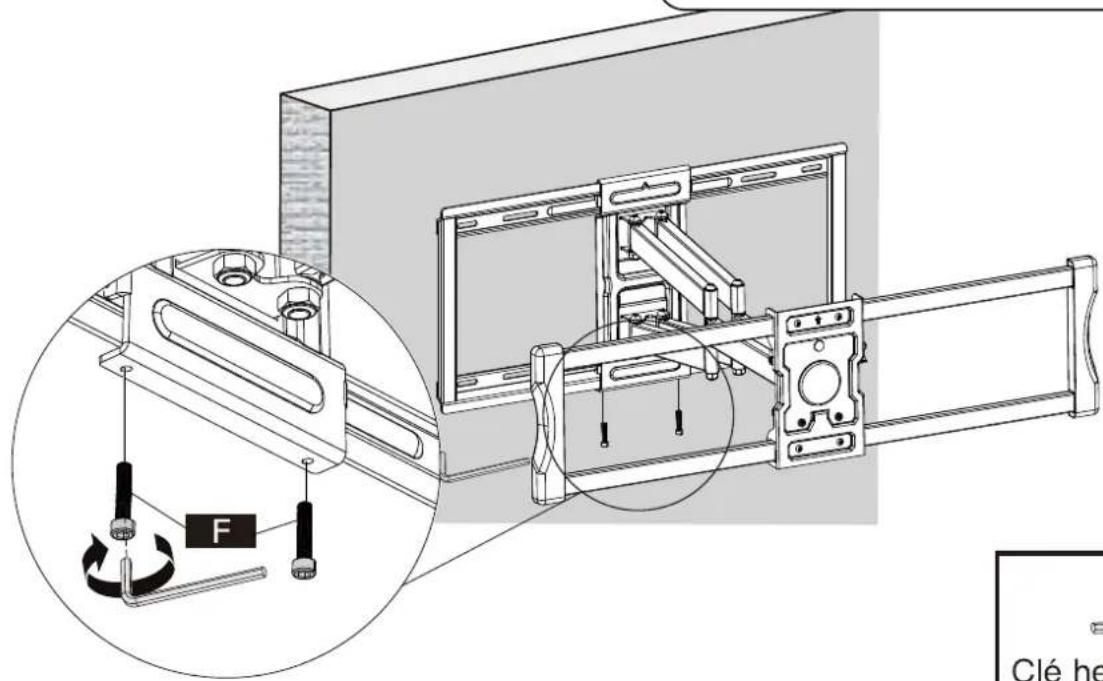

Étape 4 Fixez l'assemblage de bras à la plaque murale

1. Assemblage de bras [02] à la plaque murale [01].
2. Déplacez l'assemblage de bras [02] le long de la plaque murale [01] jusqu'à la position souhaitée.
3. Fixez l'assemblage de bras [02] à la plaque murale [01] en serrant les boulons [F].

LOURD! vous aurez peut-être besoin d'aide pour cette étape.

01 02 ▲ REMARQUE doivent être se

⚠ REMARQUE : Les boulons [F] doivent être serrés fermement.

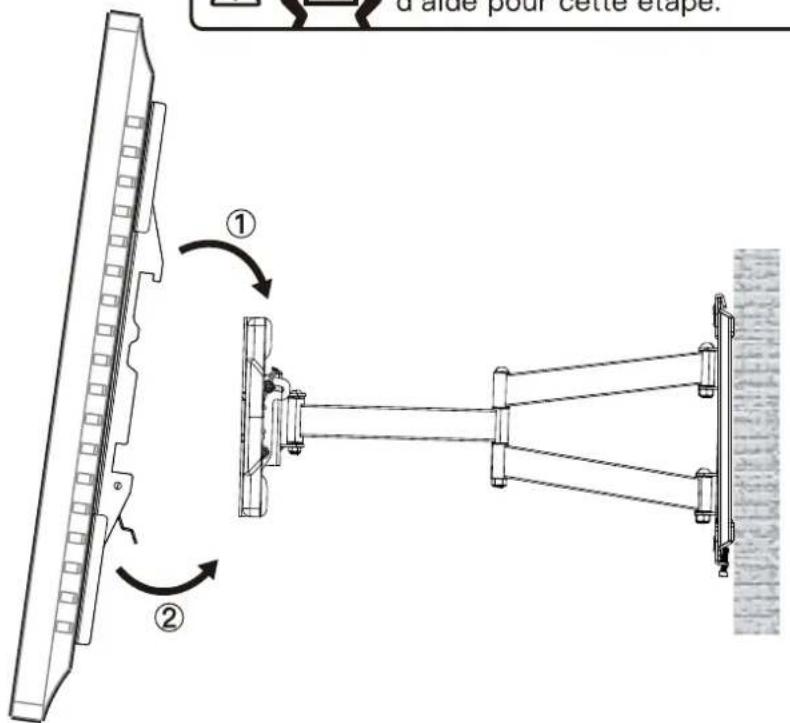

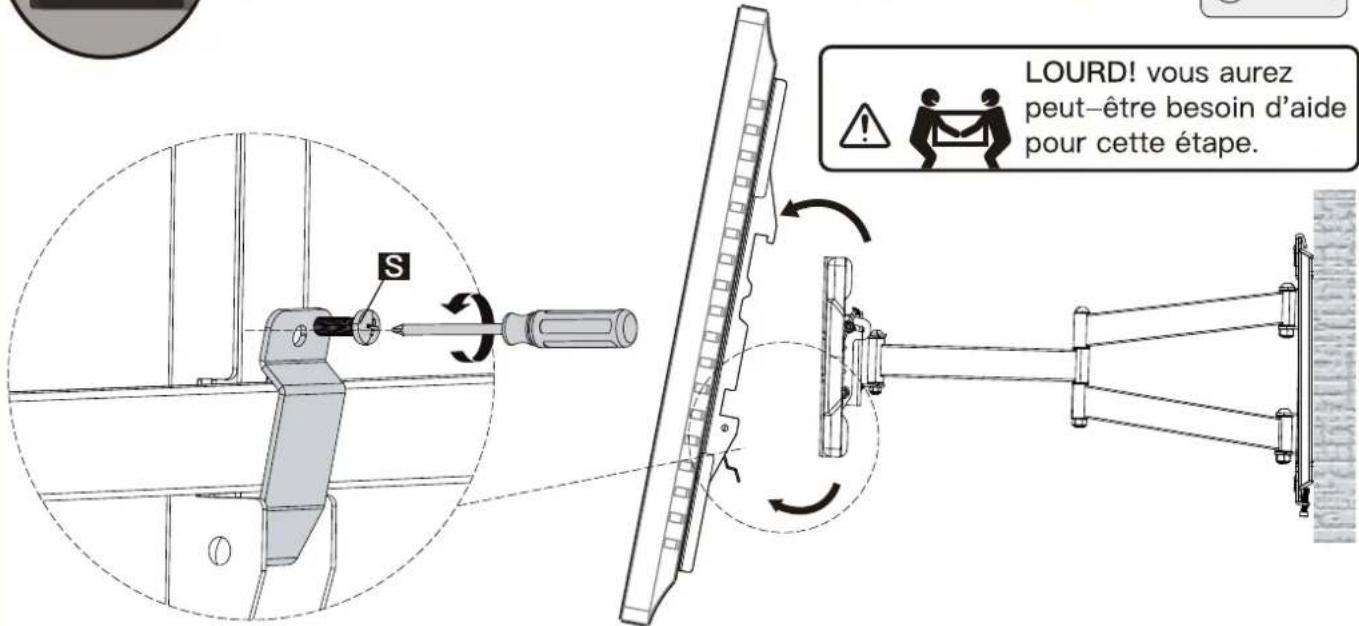

Étape 5 Accrocher le Téléviseur sur le support avant

5-1 Accrochez le Téléviseur à l'aide des supports TV [03] sur le support avant.

LOURD! vous aurez peut-être besoin d'aide pour cette étape.

d' alde pour cette étape. ① ②

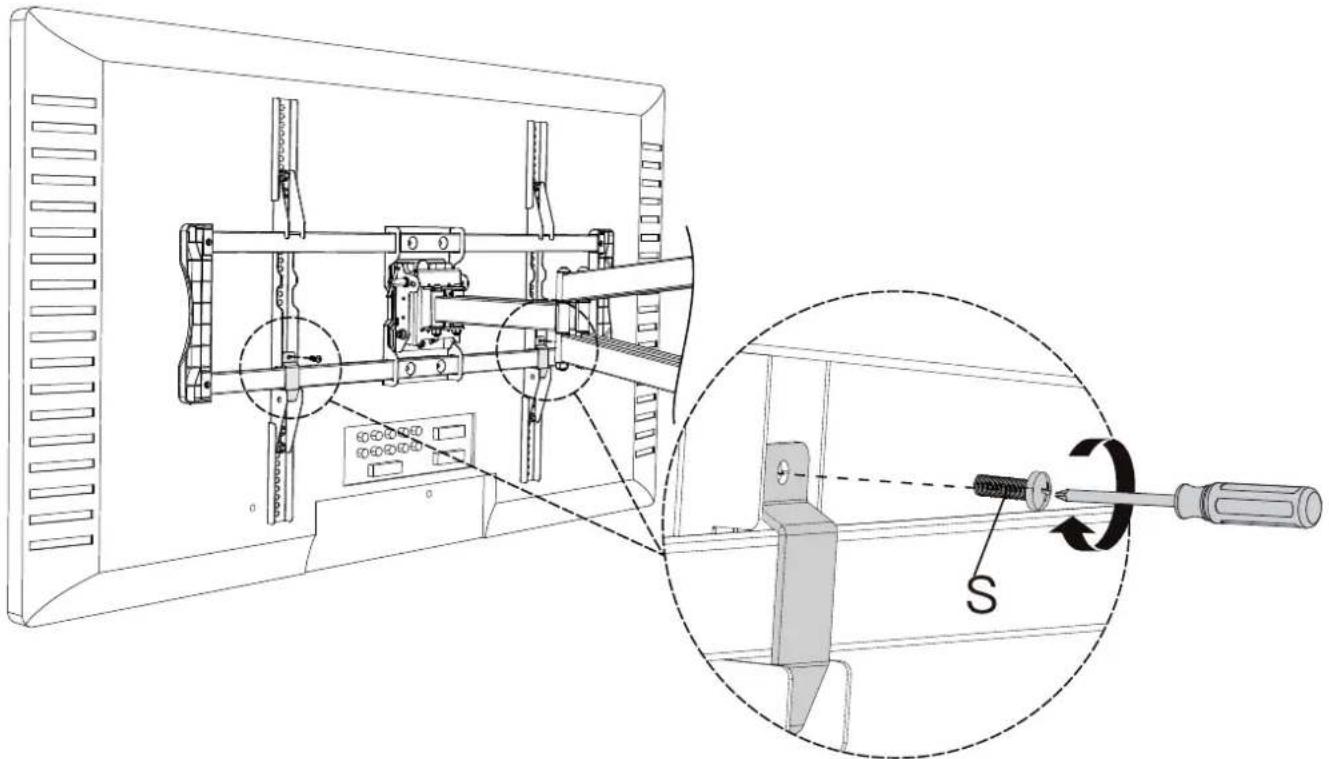

5-2 Poussez les verrous de sécurité vers le haut et fixez-les avec les boulons [S] retirés à l'étape 1 de la page 24.

⚠ AVERTISSEMENT : Les languettes de verrouillage doivent être utilisées et fixées avec le boulon [S] pour éviter que le Téléviseur ne tombe accidentellement du support avant.

Étape 6 Réglages

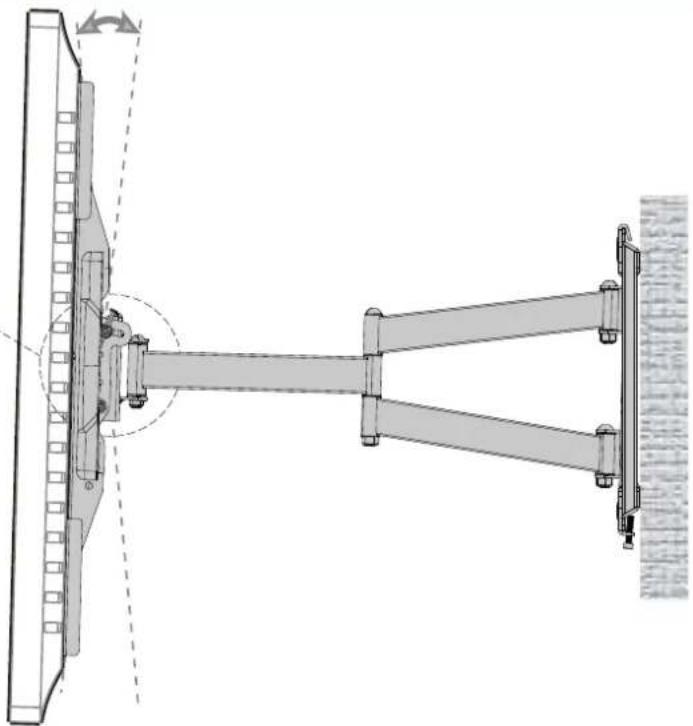

Réglage de l'inclinaison

Réglage de l'inclinaison

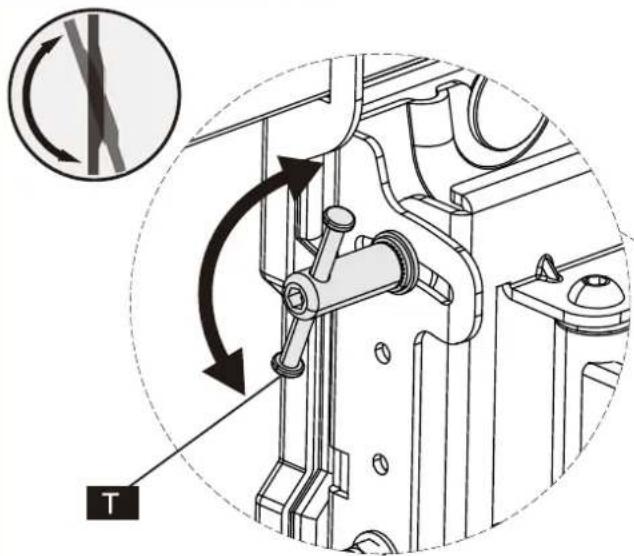

1. Desserrez légèrement le poignées [T] à la main. S'il est trop difficile de le desserrer, vous pouvez utiliser la clé Allen [G] pour desserrer le poignées [T].
2. Ajustez le Téléviseur à la position d'inclinaison souhaité.
3. Resserrez le poignées [T] pour fixer la position d'inclinaison.

Clé hexagonale [G]

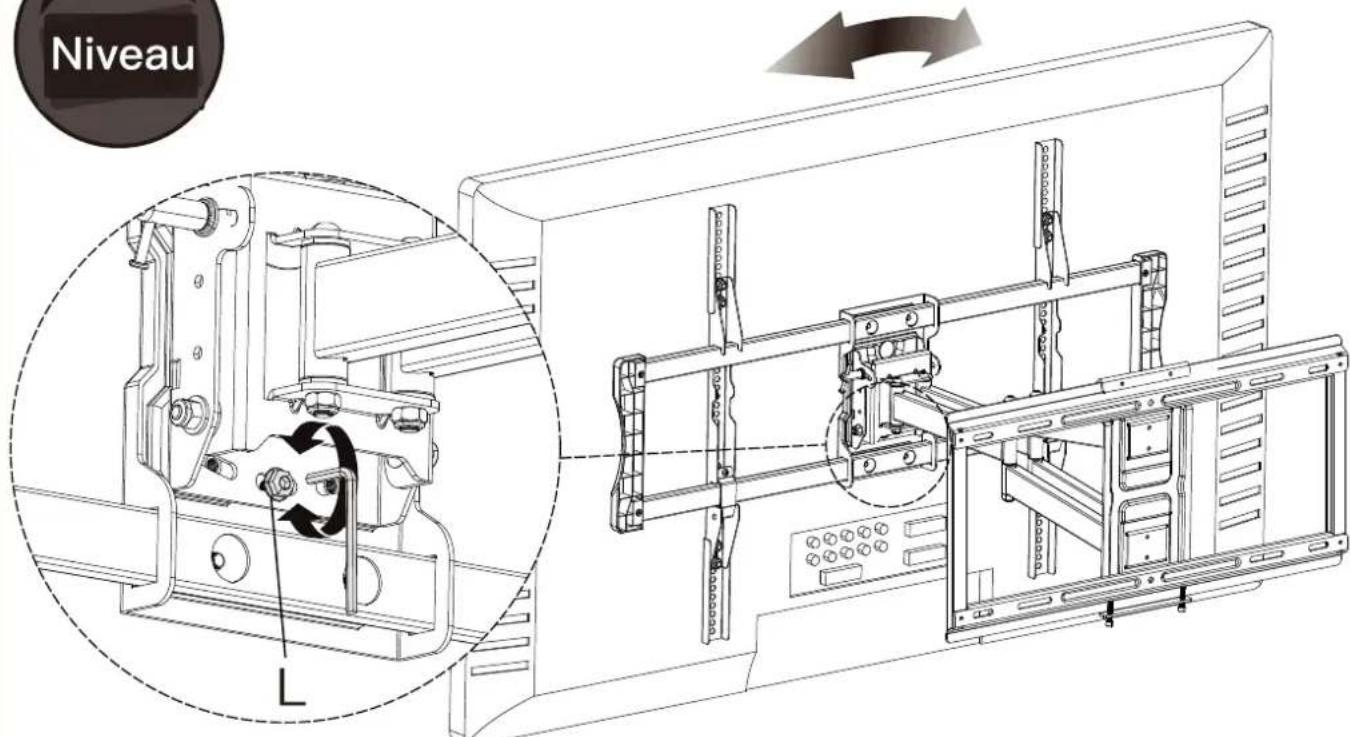

Niveau

Si nécessaire, le Téléviseur peut être mis à niveau.

Niveau

1. Desserrez légèrement l'écrou de mise à Boulon [L].
2. Mettez votre Téléviseur à niveau.
3. Resserrez l'écrou de mise à Boulon [L] pour maintenir le Téléviseur en position.

Clé hexagonale [G]

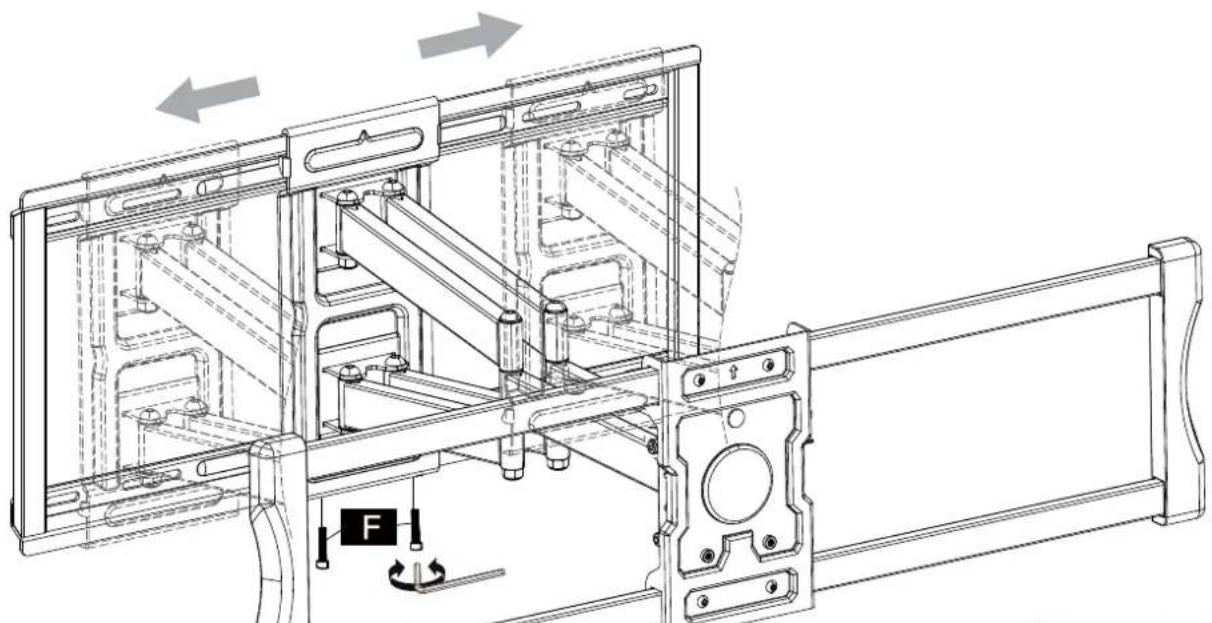

Déplacement horizontal

Pour repositionner votre Téléviseur sur le mur, le Assemblage de bras [02] peut être déplacé vers la gauche ou la droite en suivant les étapes ci-dessous.

LOURD! vous aurez peut-être besoin d'aide pour cette étape.

1. Retirez tous les câbles du Téléviseur et débranchez le Téléviseur de la prise murale.
2. Desserrez les boulons [S] et abaissez les verrous de sécurité.
3. Soulevez le Téléviseur pour le assemblage de bras [02].
4. Desserrez les boulons [F].
5. Déplacez le assemblage de bras [02] à l'endroit souhaité.
6. Resserrez les boulons [F].
7. Accrochez à nouveau le Téléviseur sur le assemblage de bras [02].
8. Soulevez les verrous de sécurité et fixez-les avec le boulons [S].

REMARQUE : Assurez-vous que les boulons [F] sont fermement serrés lorsque le réglage est terminé.

Clé hexagonale [G]
