MODE D'EMPLOI ERMCL1-01B ErgoAV
Information importante de sécurité
▲DANGER! Veuillez bien lire tous les instructiona avant du montage. Si vous ne comprenez pas les instructions ou avez des questions, veuillez contacter notre service d'assistance technique au (877) 419-7832 ou notre service clientèle à l'adresse support@ergoav.com.
▲ATTENTION : Évitez risques de blessures et de dommages matériels !
- Ne pas utiliser ce produit dans le cas où cet instruction n'a pas indiqué. Ne pas dépasser le poids limité. Nous ne sommes pas responsables des dommages causés par le montage incorrect ou l'utilisation inappropriée.
- Ce produit est conçu pour être utilisé dans des plafonds à solives en bois ou en béton massif.
- NE PAS installer dans une cloison sèche seule.
- Le plafond doit être capable de supporter quatre fois le poids du Téléviseur et du support combinés.
- Utilisez ce système de montage uniquement pour l'usage auquel il est destiné, tel que décrit dans ces instructions. Ne pas utiliser des accessoires non recommandés par le fabricant.
- Ne pas utiliser à l'extérieur.
- Acheminez les cordons et les câbles correctement pour éviter les dommages mécaniques.
• CONSERVEZ CES INSTRUCTIONS.
Restriction de Poids

Si votre moniteur pèse plus lourd, ce support n'est pas compatible.
ATTENTION
Ne pas dépasser le poids max. indiqué, car le présent système ne peut être utilisé que dans les limites de poids indiqués.
Utilisation de produit plus lourd que le poids maximum spécifié menerait à l'échec de montage, et l'endommagement d'accessoires.

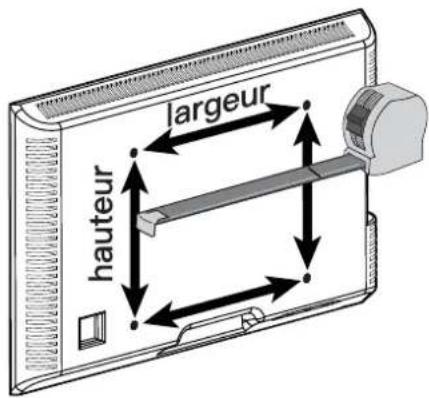

Vérifier le Modèle VESA du Téléviseur avant l'Installation
200 mm ≈ 7.9 pouce
300 mm ≈ 11.8 pouce
400 mm ≈ 15.7 pouce
500 mm ≈ 19.7 pouce
600 mm ≈ 23.6 pouce
Mesurez le modèle VESA de votre téléviseur :
Minimum : 200mm x 100mm / 7.9 pouce x 3.9 pouce (largeur x hauteur)
Maximum : 600mm x 400mm / 23.6 pouce x 15.7 pouce (largeur x hauteur)
Si le motif VESA de votre Téléviseur est inférieur à 200mm x 100mm / 7.9 pouce x 3.9 pouce ou supérieur à 600mm x 400mm / 23.6 pouce x 15.7 pouce, ce support n'est PAS COMPATIBLE avec votre Téléviseur. Veuillez contacter notre support technique au (877) 419-7832 ou support@ergoav.com pour trouver un support compatible.
Outils nécessaires (Non Inclus)

Mètre ruban

Crayon

Perçoir

Niveau

Tournevis Cruciform

1/2 pouce(13mm)
Clé à douille
(Nécessaire pour les solives de plafond)

7/32 pouce(5.5mm)
Perçoir à bois

Détecteur de Poteau


Alène
(Nécessaire pour les installations en béton)

3/8 pouce(10 mm)
perçoir à béton

Marteau

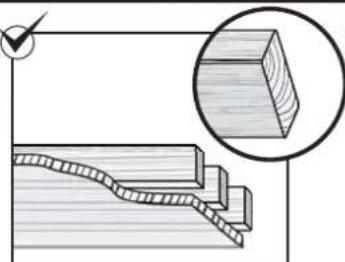

Verifiez La Construction De Votre Mur
▲ Attention
Ne pas assembler ce produit sur le mur sec.

Solve de plafond (avec mur sec)

Si vous n'êtes pas sûr de la construction du mur, veuillez contacter notre ligne d'assistance technique au (877) 419-7832 ou notre service clientèle à l'adresse support@ergoav.com.
Pièces et Matériels Fournis
⚠ATTENTION : ce produit contient des petits objets qui peuvent s'étouffer s'il sont avalés.
Verifier tous les pièces sont compris et intacts avant le montage. Ne pas utiliser les pièces endommagés ou défectueuses. Si vous avez besoin de pièces de rechange, veuillez contacter notre ligne d'assistance technique au (877) 419–7832 ou le service clientèle à l'adresse support@ergoav.com pour trouver un support compatible.
- ATTENTION : tous les matériels dans le paquet ne seront pas utilisé.
Pièces et Matériels Fournis pour la Étape 1

ATTENTION : les Entretoises sont montrés en conformant à la tail réelle.
Entretoises
[si nécessaire]

L2.5mm
[F1] x8

L10mm [F2] x4

ATTENTION : Les boulons sont montrés en conformant à la taille réelle.
TV Boulons
(Une seule taille de boulons convient à votre téléviseur)

M4x12mm
[C1] ×4

Étape 1 Fixer la Support TV sur TV

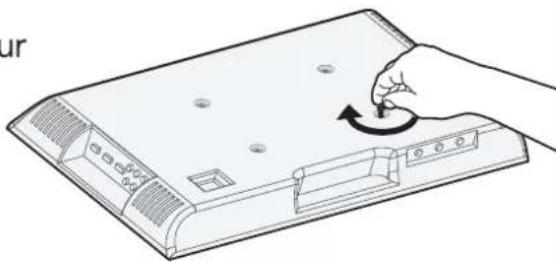

Sélectionner boulons TV
Une seule taille de boulons convient à votre téléviseur
M4

O
M6

O
M8

O

LONGUEUR DE BOULON : Verifier le filet engagé avec les boulons ou la combinaison de boulon et entretoises. Il est recommandé de engager le filet au moins 5 tours.
- Trop court ne supportera pas votre TV
- Trop longue endommagera votre TV
REMARQUE : Veuillez NE PAS trop serrer les boulons du téléviseur pour éviter d'endommager votre téléviseur.

REMARQUE : lorsque vous utilisez les entretoises, il est important de noter qu'elles peuvent être superposées (c'est-à-dire empilées). Si vous avez des difficultés à comprendre comment installer les boulons ou entretoises TV, veuillez contacter notre service d'assistance technique au (877) 419-7832 ou notre service clientèle à l'adresse support@ergoav.com.
Pièces nécessaires si vous avez un téléviseur comme indiqué ci-dessous

F1+F1

F1+F2

F1+F1+F2

F1+F3

F1+F1+F3

F2+F3

F1+F2+F3

F1+F1+F2+F3


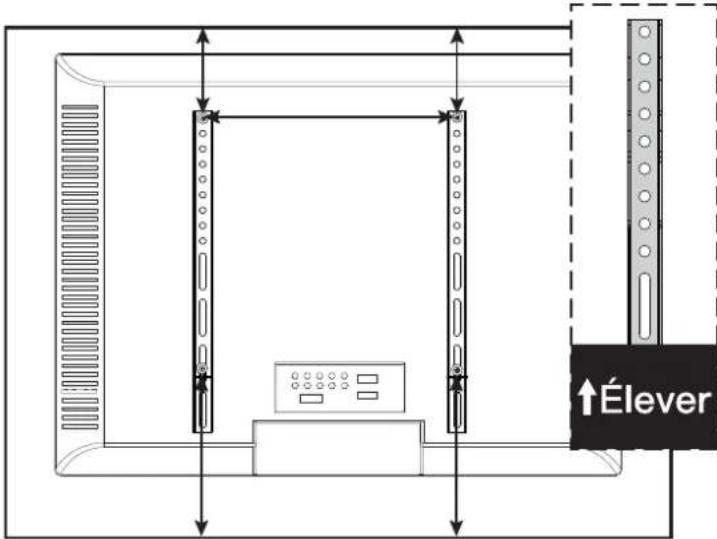

Élever⚠ATTENTION : Assurer que les supports TV sont CENTRÉS de manière EGALE sur votre TV et solidement fixés à la position.
▲NOTES : Les positions réelles de trous de boulon sur votre TV peuvent varier selon la conception du fabricant de TV. Les positions que nous illustrons sont seulement indicatives.

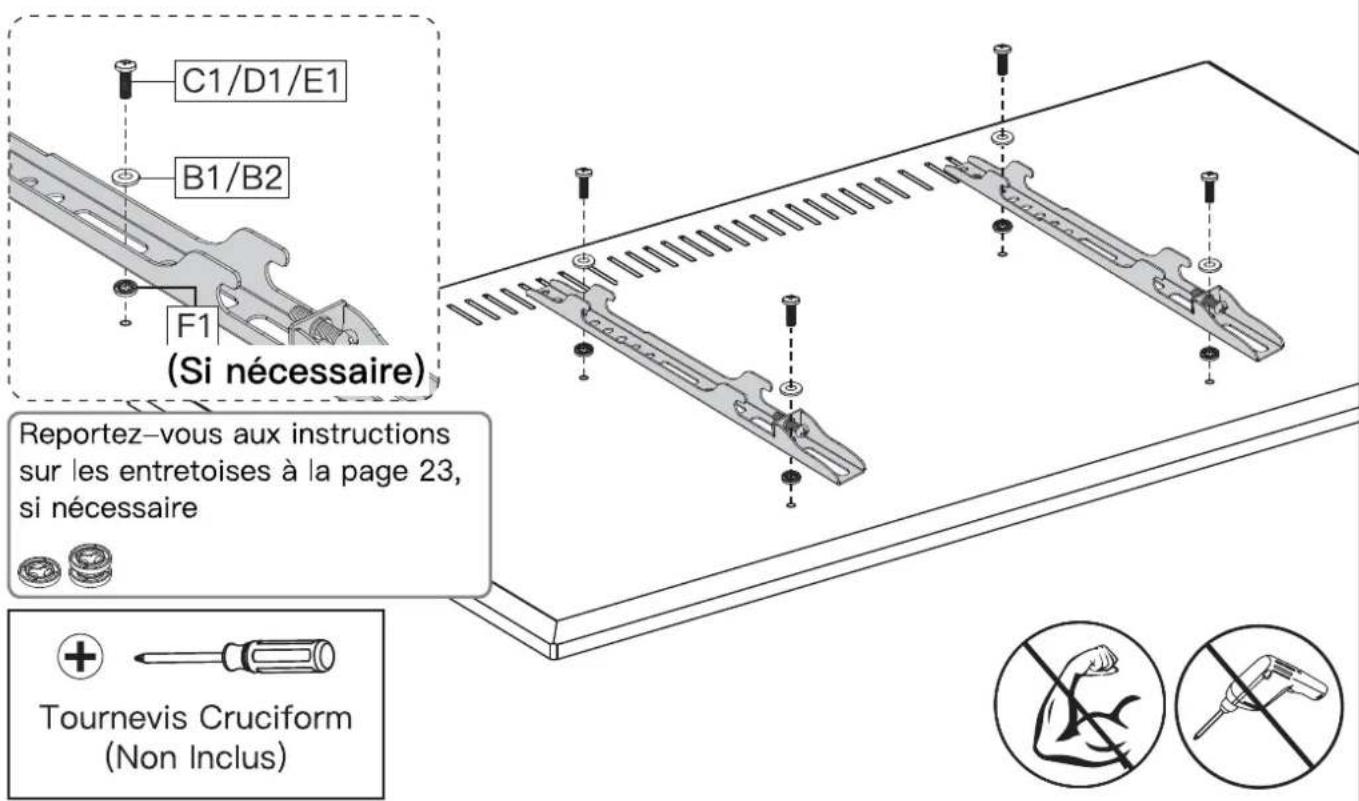

Choix A (Pour TV avec l'envers plat)
Les entretoises doivent être suffisamment hautes pour que la courbe à l'arrière du téléviseur n'interfère pas avec la plaque de montage.


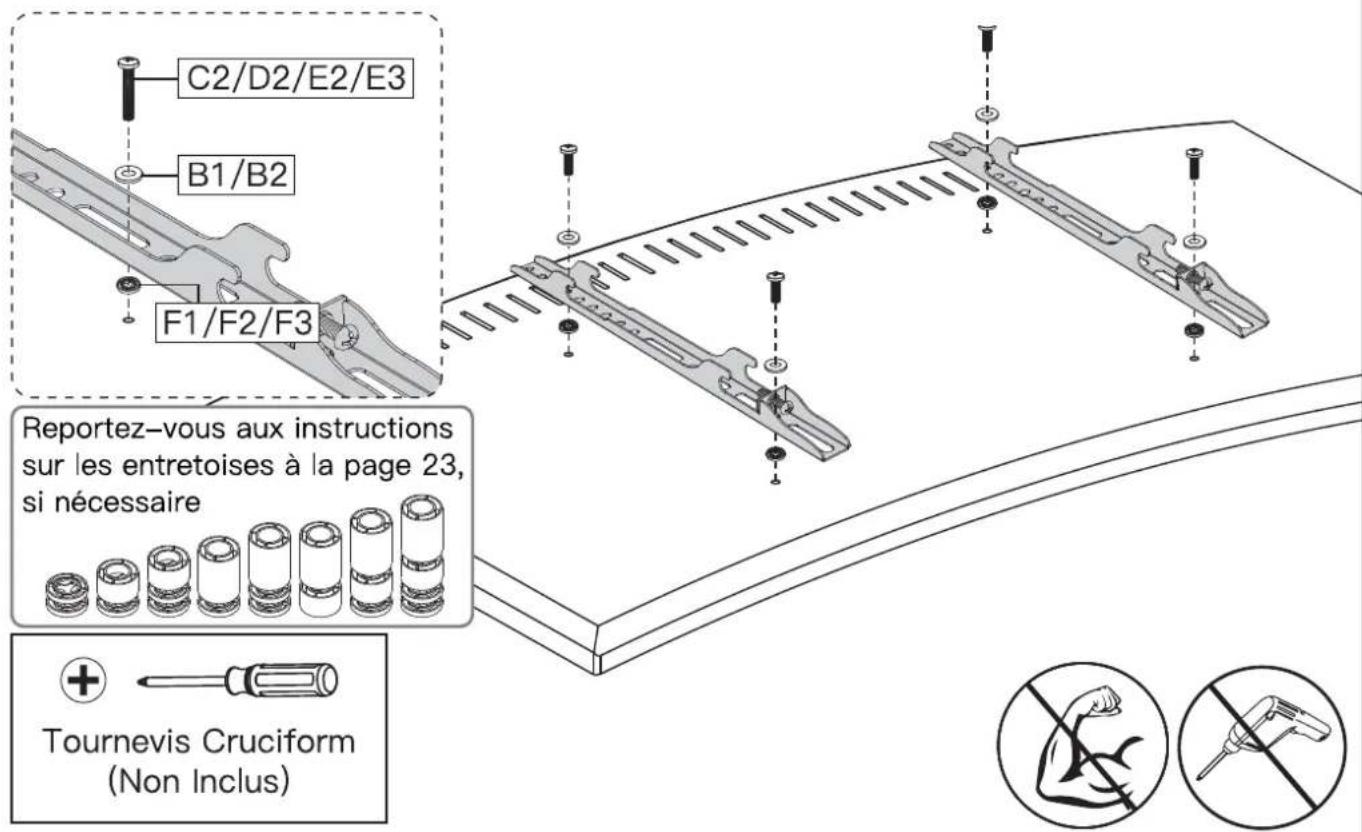

C2/D2/E2/E3 B1/B2 F1/F2/F3 Reportez-vous aux instructions sur les entretoises à la page 23, si nécessaire Tournevis Cruciform (Non Inclus)Choix C (pour TV avec une bosse)
Les entretoises doivent être suffisamment hautes pour qu'il n'y ait pas d'espace entre le support du Téléviseur et la bosse à l'arrière du Téléviseur.

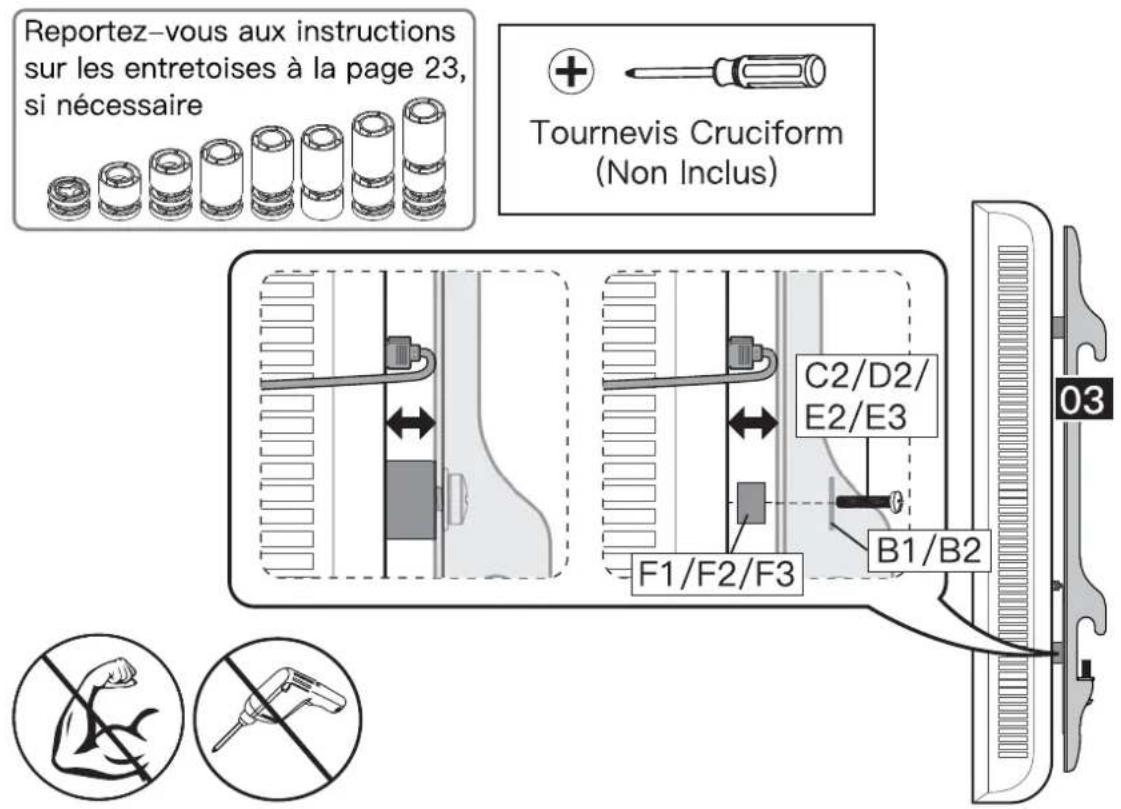

Pour câble d'interférence et trou d'insertion, utiliser les entretoises [F1], [F2] et [F3] pourcréer une espace supplémentaire entre TV et le support TV.

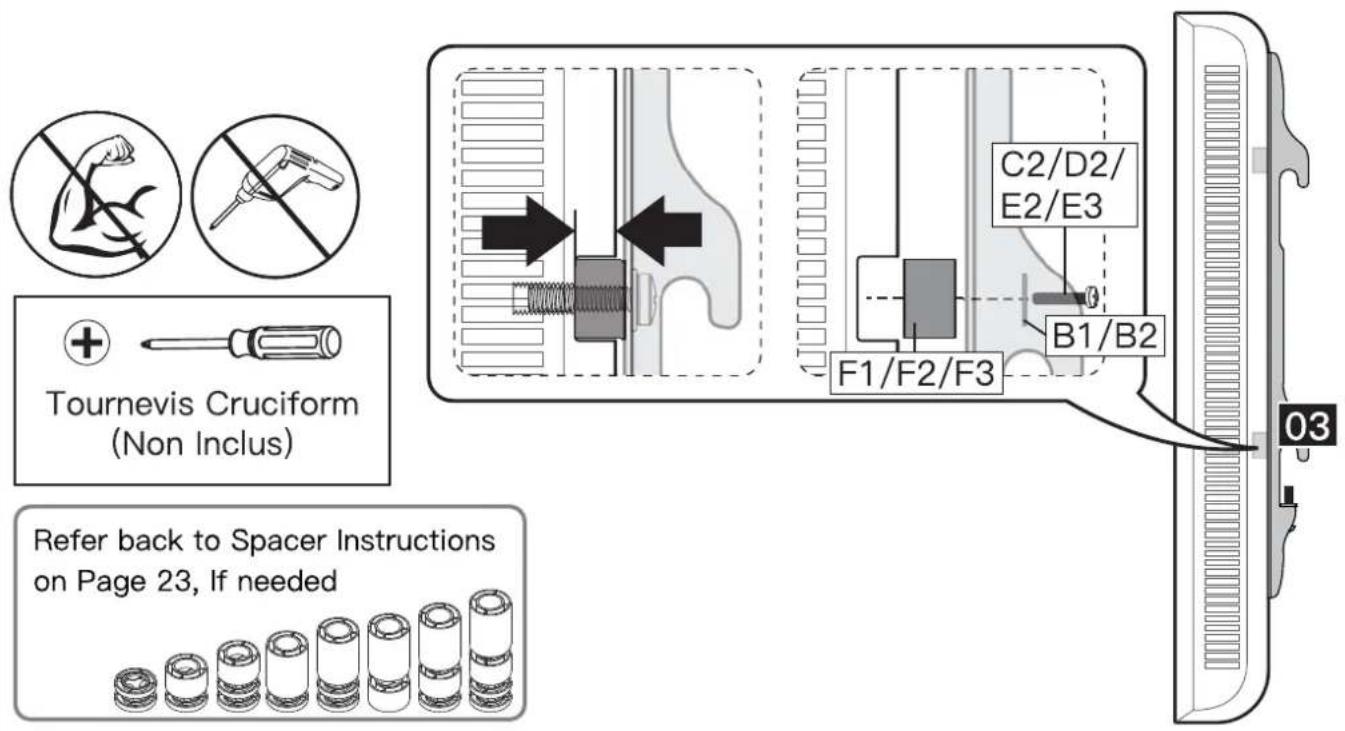

Les entretoises doivent remplir les trous encastrés à l'arrière du téléviseur afin que les supports du téléviseur soient aussi proches que possible du téléviseur.

Pièces et Matériels Fournis pour la Étape 2

Poteau supérieur
01 x1

Plaque de plafond
02 x1

Connecteur
K1 x2

3/16 pouce (5mm) clé Alle
K2 x1

Boulons M6x10mm
G1 x2

Rondelle ∅22x6.4x2mm
H1 x2

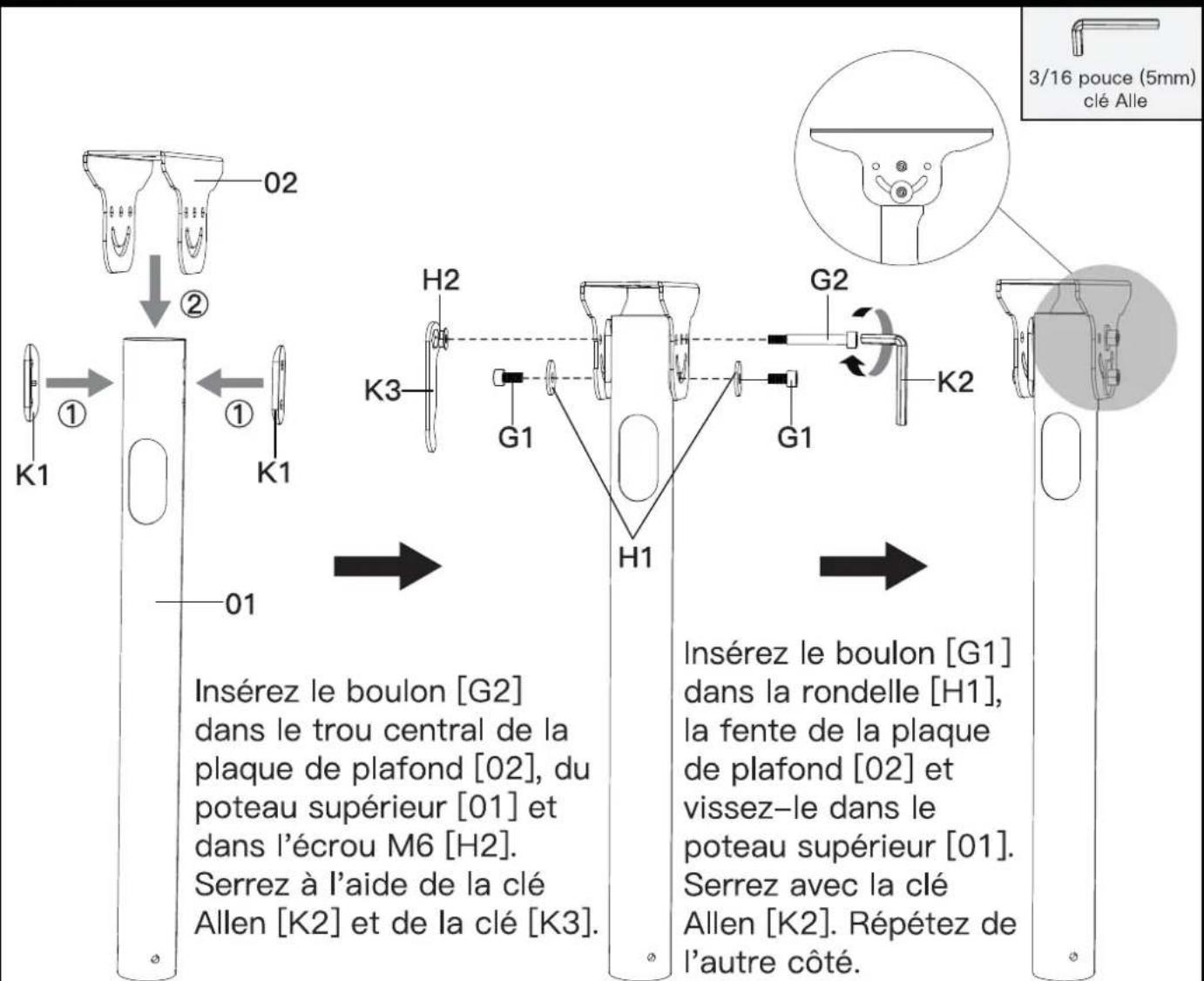

Étape 2 Fixez la plaque de plafond au sommet du poteau supérieur


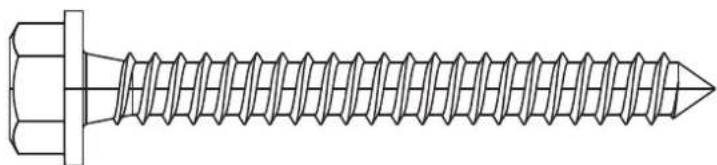

ATTENTION : les tire-fond sont montrés en conformant à la taille réelle.
A1 x 4
Tire-fond 5/16 x 2 3/4 pouce

Ces ancres sont juste pour béton ou mur en bloc. Ne pas les utiliser sur mur sec ou poteau en bois.

Étape 3 Fixez la plaque de plafond au plafond
Pour montage solive de plafond (avec cloison sèche), suivre l'étape 3A Pour montage béton, suivre l'étape 3B
Étape 3A Option de solive de plafond
ATTENTION :
- Pour éviter toute blessure corporelle ou tout dommage matériel, ne serrez pas trop les vis de tarage [A1]. À l'aide d'une clé à douille fournie par le fabricant, serrez les vis de tarage [A1] jusqu'à ce qu'elles soient fermement tirées contre la plaque de plafond et le plafond.
● NE PAS UTILISER L'ANCRAGE [A2] POUR CETTE ÉTAPE. - Assurez-vous que la plaque de plafond est bien fixée au plafond avant de passer à l'étape suivante.
- Taille nominale des solives de plafond : commun 2 pouce x 8 pouce(51 mm x 203 mm).
- Le centre de l'étalon doit être vérifié.
- N'utilisez pas de perceuse pour serrer les vis de fixation! Utilisez uniquement une clé à douille.
Ancre de Mur
A2

3A-1

Alène
(Non Inclus)

Détecteur de Poteau
(Non Inclus)


Crayon (Non Inclus)


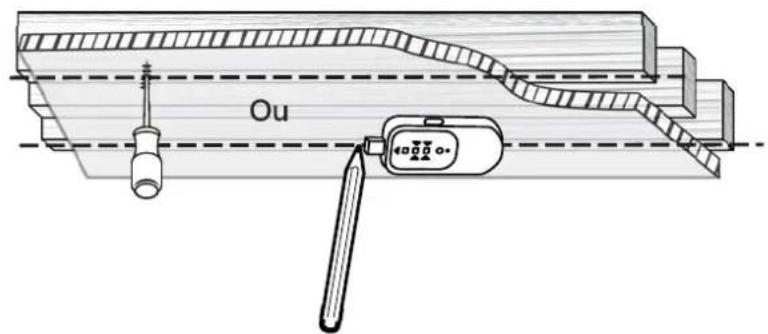

OuUtilisez un détecteur de goujons (non inclus) pour localiser les solives du plafond ou utilisez une ailette (non incluse) pour vérifier les bords. Marquez les emplacements du bord et du centre.

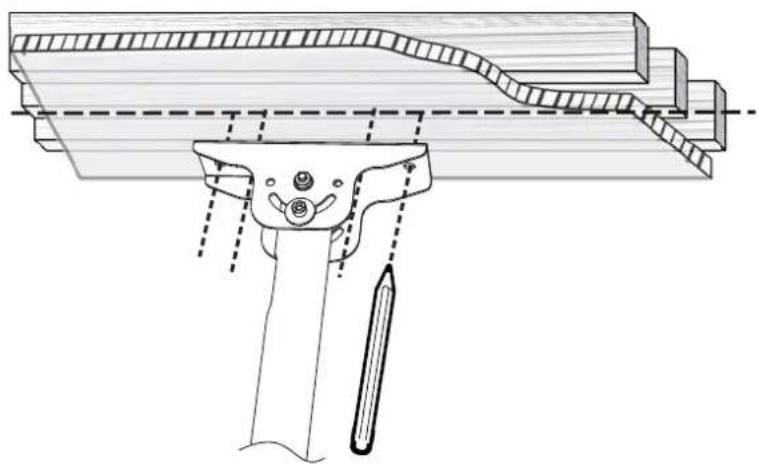

3A-2

Crayon (Non Inclus)

Placez la plaque de plafond [02] à l'endroit souhaité et marquez l'emplacement des avant-trous.
3A-3
NE PAS percer les trous au bord de la solive du plafond. Assurez-vous que les trous sont percés à l'emplacement central de la solive du plafond.
Percez 4 trous pilotes à l'aide d'un foret de 7/32 pouce(5,5 mm) de diamètre. Assurez-vous que la profondeur des trous pilotes est d'au moins 2 3/4 pouce(70 mm).

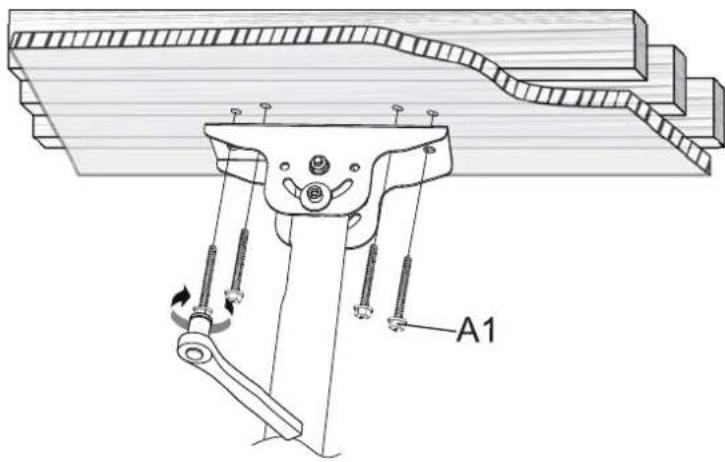

3A-4


1/2 pouce(13mm)
Clé à douille
(Non Inclus)
Installez la plaque de plafond [02] à l'aide des vis de fixation [A1]. Ne serrez les vis de blocage [A1] que jusqu'à ce qu'elles soient fermement tirées contre la plaque de plafond. NE SERREZ PAS trop les tire-fond.

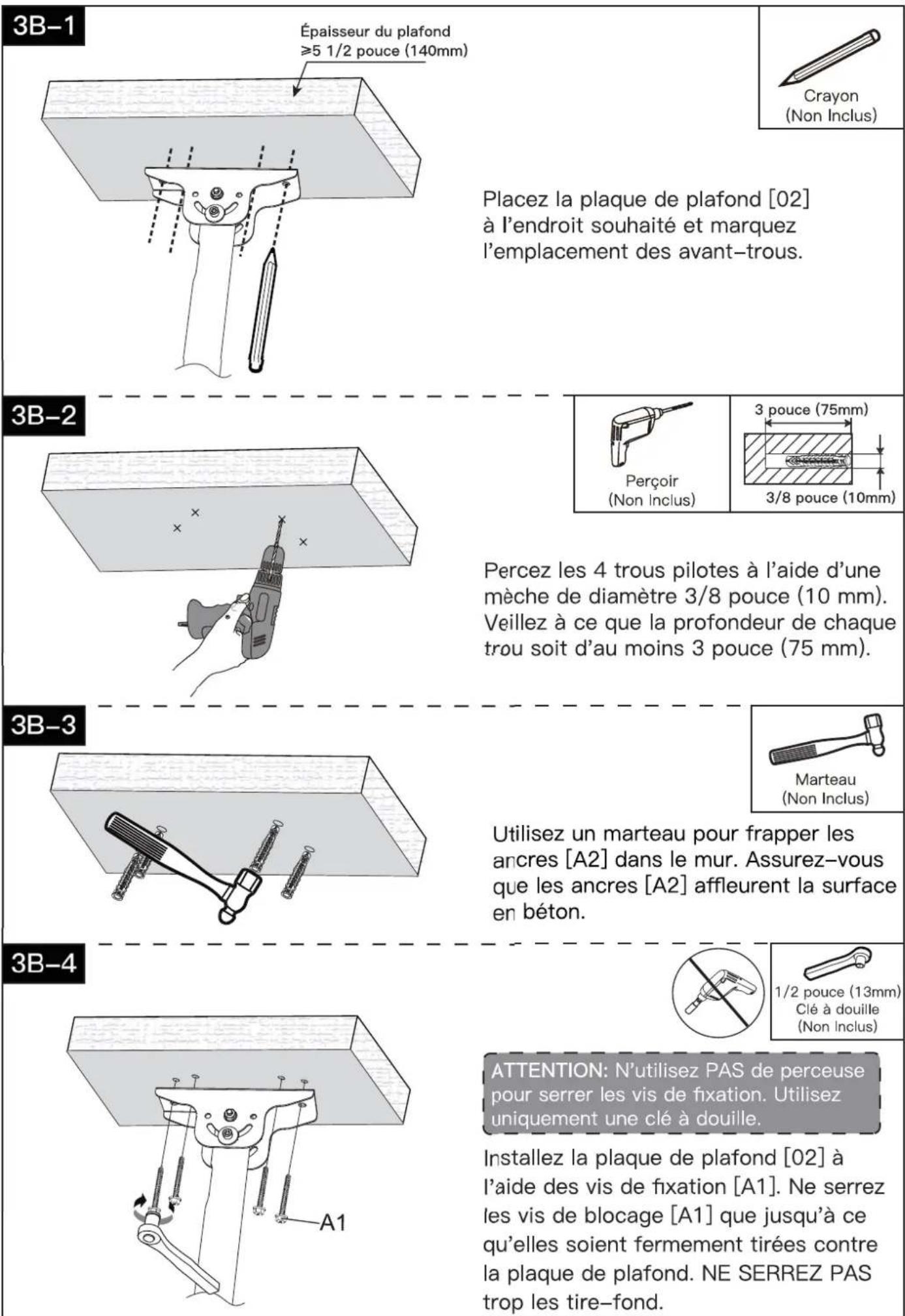

Étape 3B Option de Béton Solide ou de Bloc de Béton
ATTENTION :
- Pour éviter toute blessure corporelle ou tout dommage matériel, ne serrez pas trop les vis de tarage [A1]. À l'aide d'une clé à douille fournie par le fabricant, serrez les vis de blocage [A1] jusqu'à ce qu'elles soient fermement tirées contre la plaque de plafond et le plafond.
- Assurez-vous que la plaque de plafond est bien fixée au plafond avant de passer à l'étape suivante.
- Montez la plaque de plafond [02] directement sur la surface en béton sans la recouvrir.
● L'épaisseur du plafond doit dépasser 5 1/2 pouce(140 mm). - N'utilisez pas de perceuse pour serrer les vis de fixation ! Utilisez uniquement une clé à douille.

Ancre
de Mur
A2

Placez la plaque de plafond [02] à l'endroit souhaité et marquez l'emplacement des avant-trous.
Percez les 4 trous pilotes à l'aide d'une mèche de diamètre 3/8 pouce (10 mm). Veillez à ce que la profondeur de chaque trou soit d'au moins 3 pouce (75 mm).
Utilisez un marteau pour frapper les ancres [A2] dans le mur. Assurez-vous que les ancres [A2] affleurent la surface en béton.
ATTENTION: N'utilisez PAS de perceuse pour serrer les vis de fixation. Utilisez uniquement une clé à douille.
Installez la plaque de plafond [02] à l'aide des vis de fixation [A1]. Ne serrez les vis de blocage [A1] que jusqu'à ce qu'elles soient fermement tirées contre la plaque de plafond. NE SERREZ PAS trop les tire-fond.
Pièces et Matériels Fournis pour la Étape 4

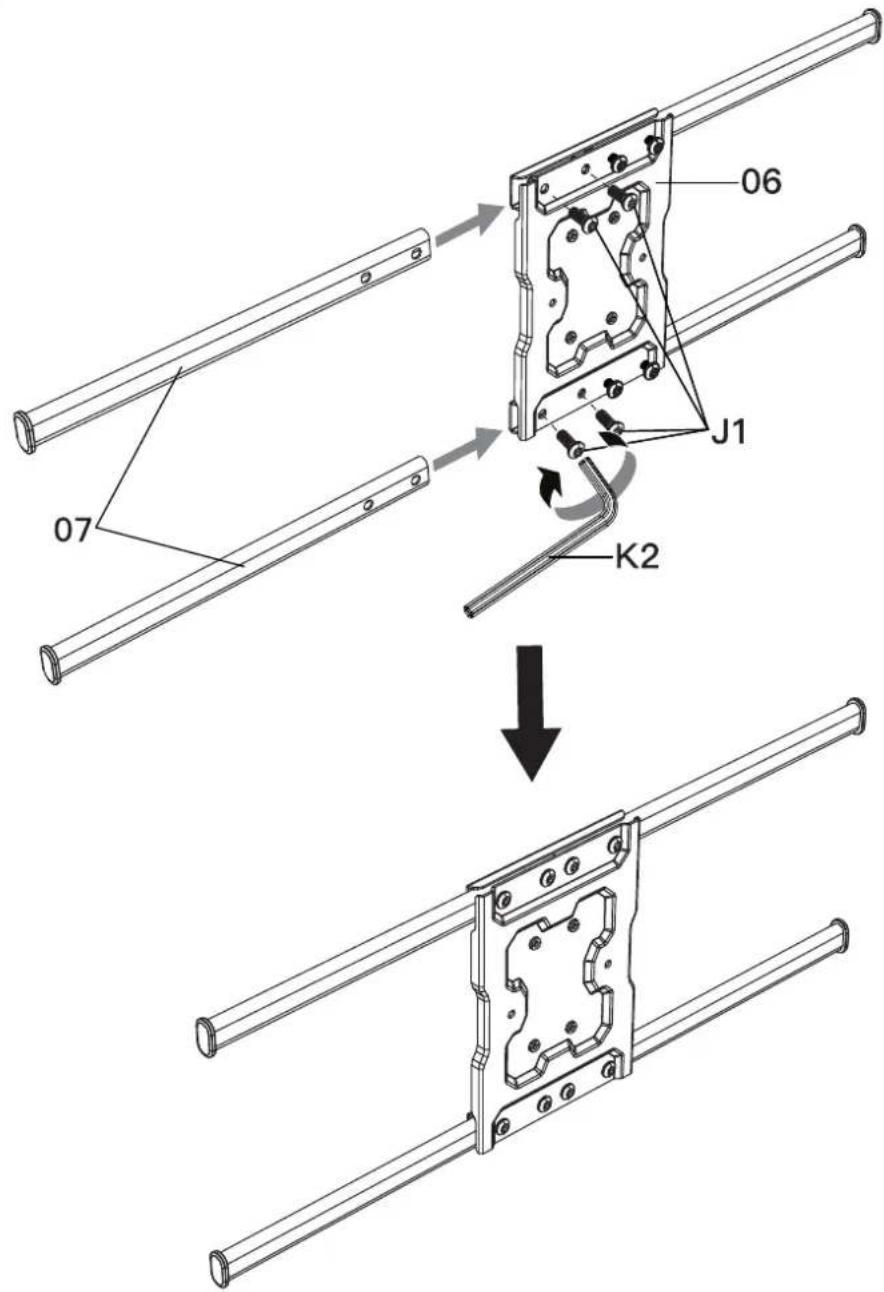

Étape 4 Assemblez le support avant
Insérez les extensions de bras [07] dans le support avant [06]. Serrez ensuite les boulons [J1] pour fixer les extensions de bras [07] au support avant [06].
Pièces et Matériels Fournis pour la Étape 5

Boulons
M6x10mm
G1 x3

Rondelle
∅14x6.4x1.5mm
J3 x3


Poteau intermédiaire
08 x1

Poteau inférieur
09 x1

7/16 pouce (11mm)
Clé
K3 x1

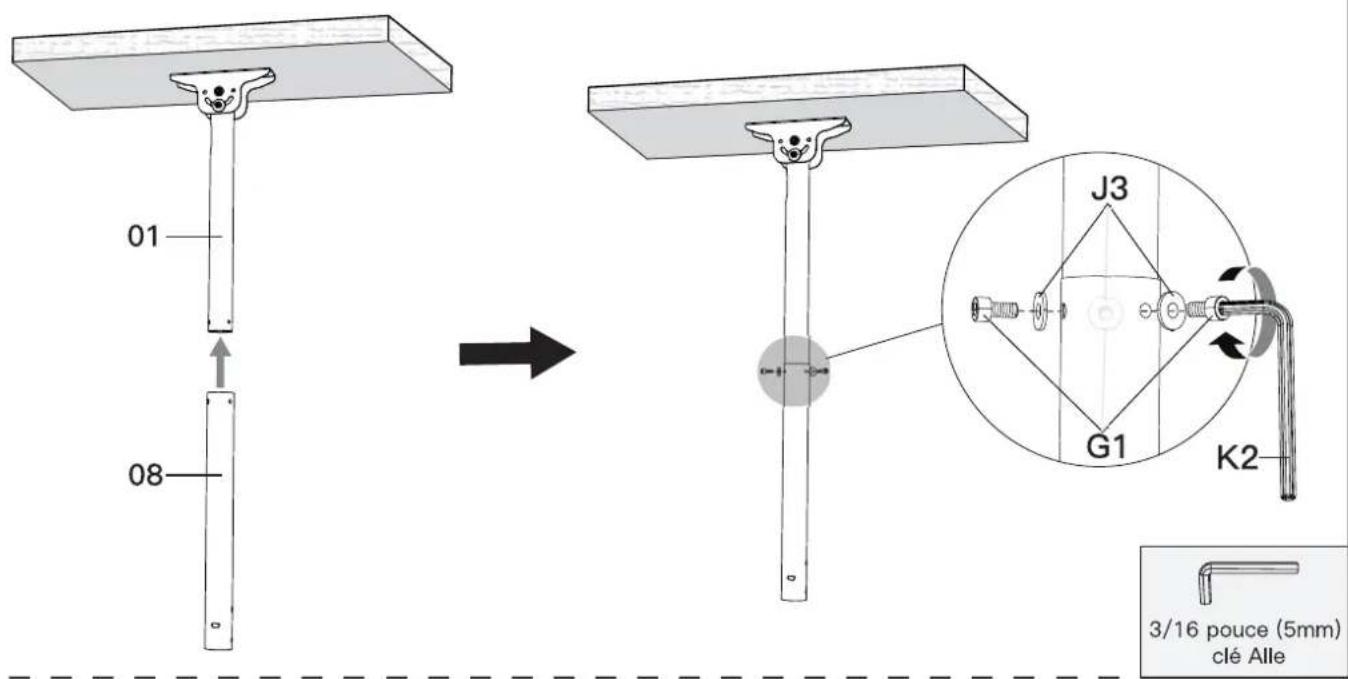

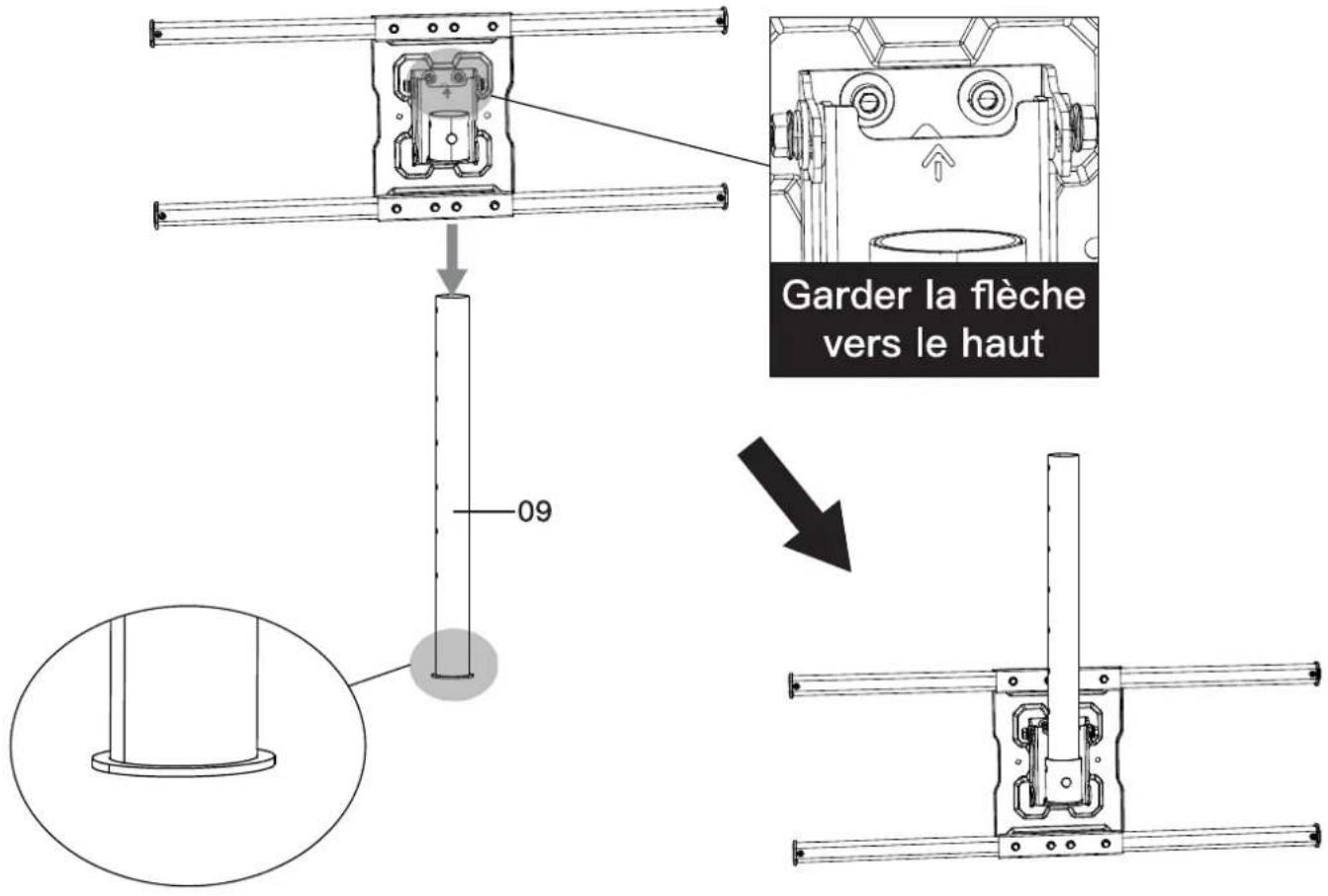

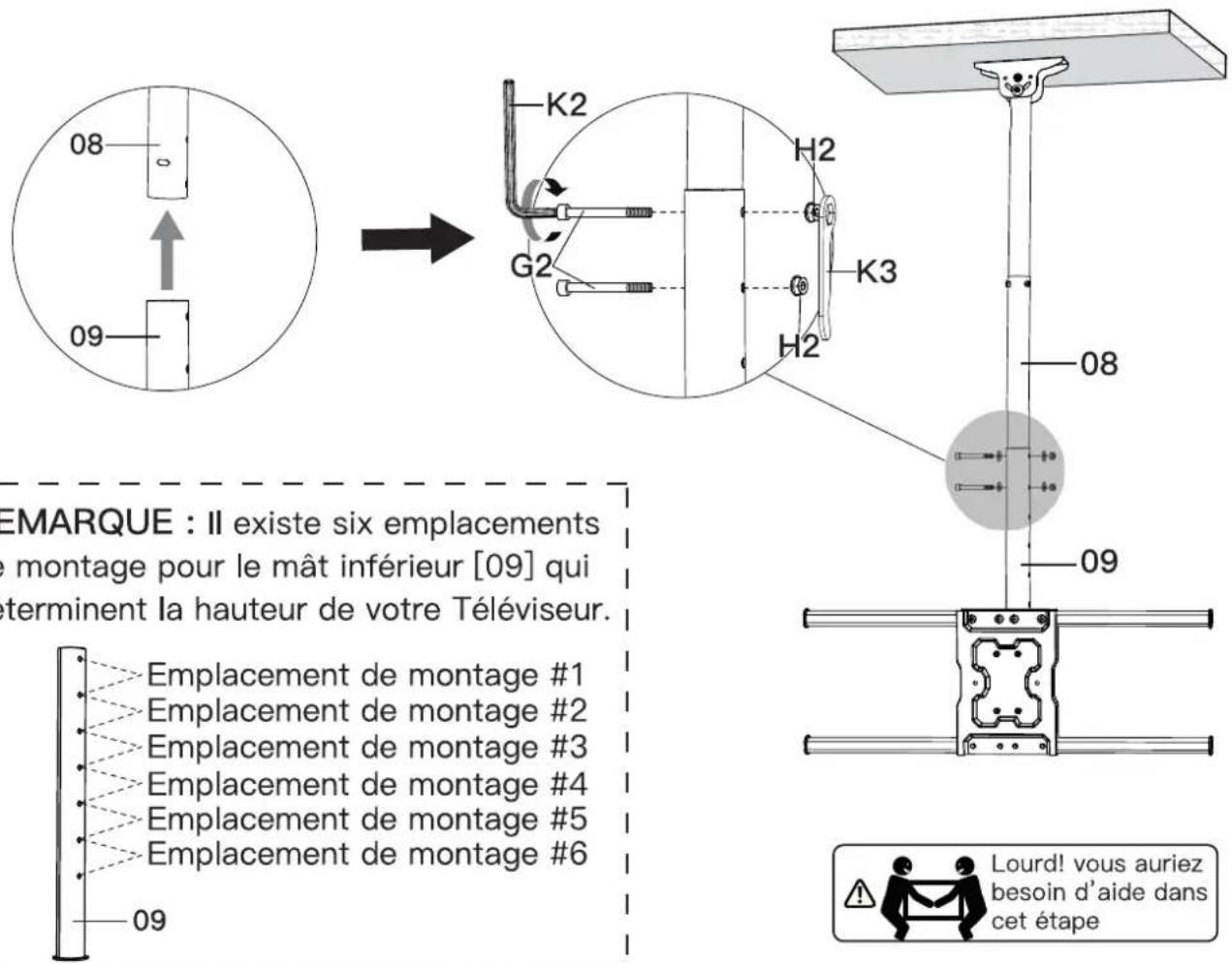

Étape 5 Fixez les poteaux avec l'ensemble de support avant au poteau supérieur
5-1 Faites glisser l'ensemble de support avant vers le poteau inférieur [09].

Boulons
M6x6mm
J2
x1

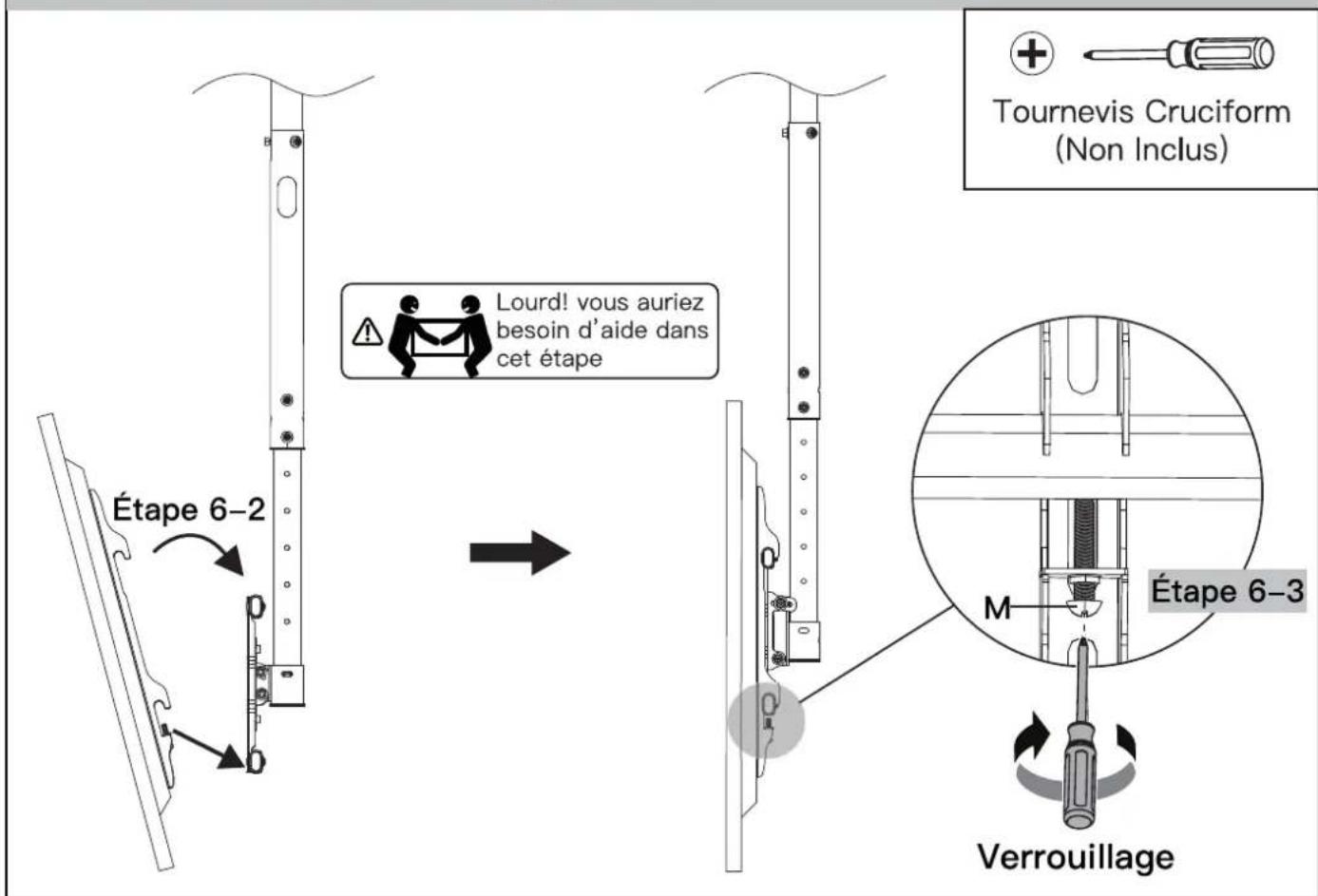

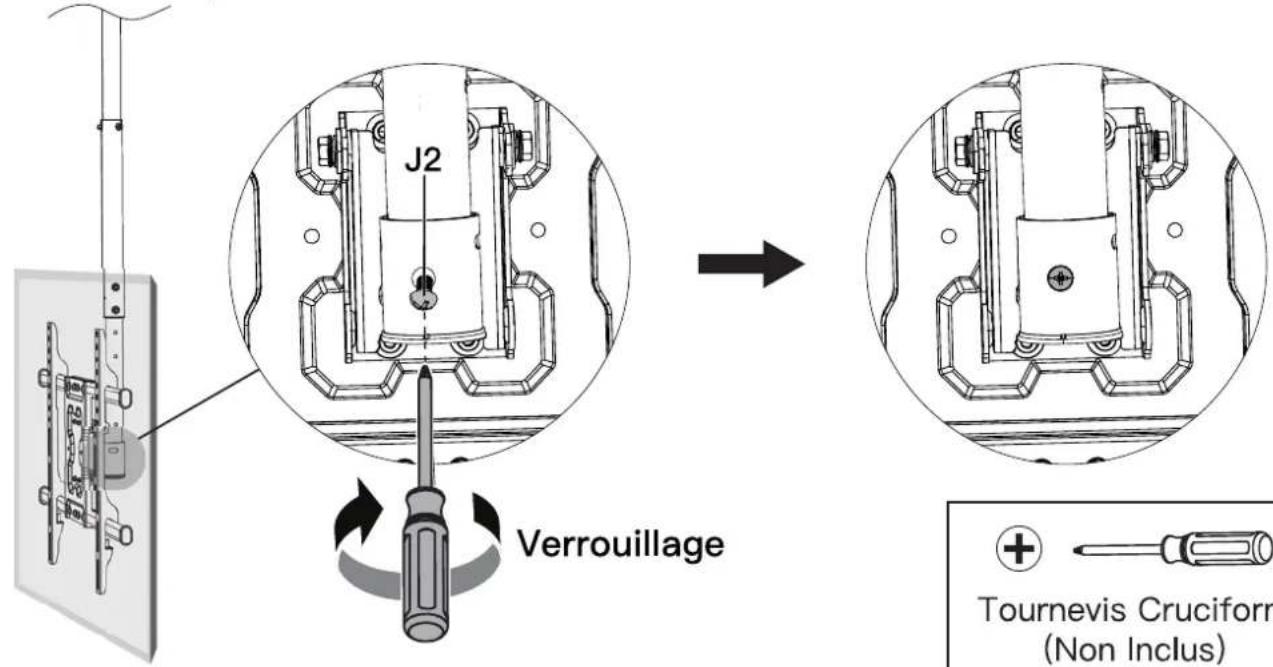

Étape 6 Fixer le Téléviseur au support avant
Étape 6–1 Dévissez légèrement le boulon préassemblé [M] à l’aide du tournevis Philips fourni jusqu’à ce qu’il soit en contact avec la plaque.
Étape 6–3 Serrez les boulons [M] des verrous de sécurité en place jusqu'à ce qu'ils soient fermement tirés contre la support avant.

3/16 pouce (5mm) clé Alle
K2 x1

7/16 pouce (11mm) Clé
K3 x1
Étape 7 Réglage
▲AVERTISSEMENT : Pour éviter les blessures et les dommages matériels, NE desserrez PAS le boulon [G2] pendant le réglage pour les plafonds non nivelés.

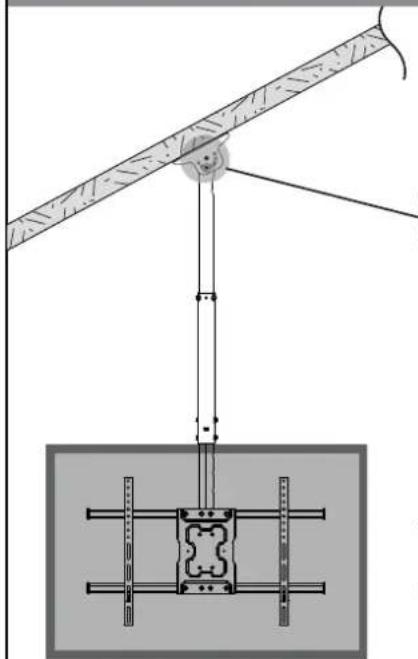

Ajustement pour les plafonds non nivelés

Le boulon [G2] ne doit pas être desserré au cours de cette étape car il pourrait entraîner la chute du Téléviseur et causer des blessures aux personnes et aux biens.
- Desserrez légèrement le boulon [G1] à l'aide de la clé Allen [K2].
- Ajustez le support jusqu'à ce qu'il soit suspendu verticalement.
- Serrez le boulon [G1] pour fixer l'angle d'inclinaison en.

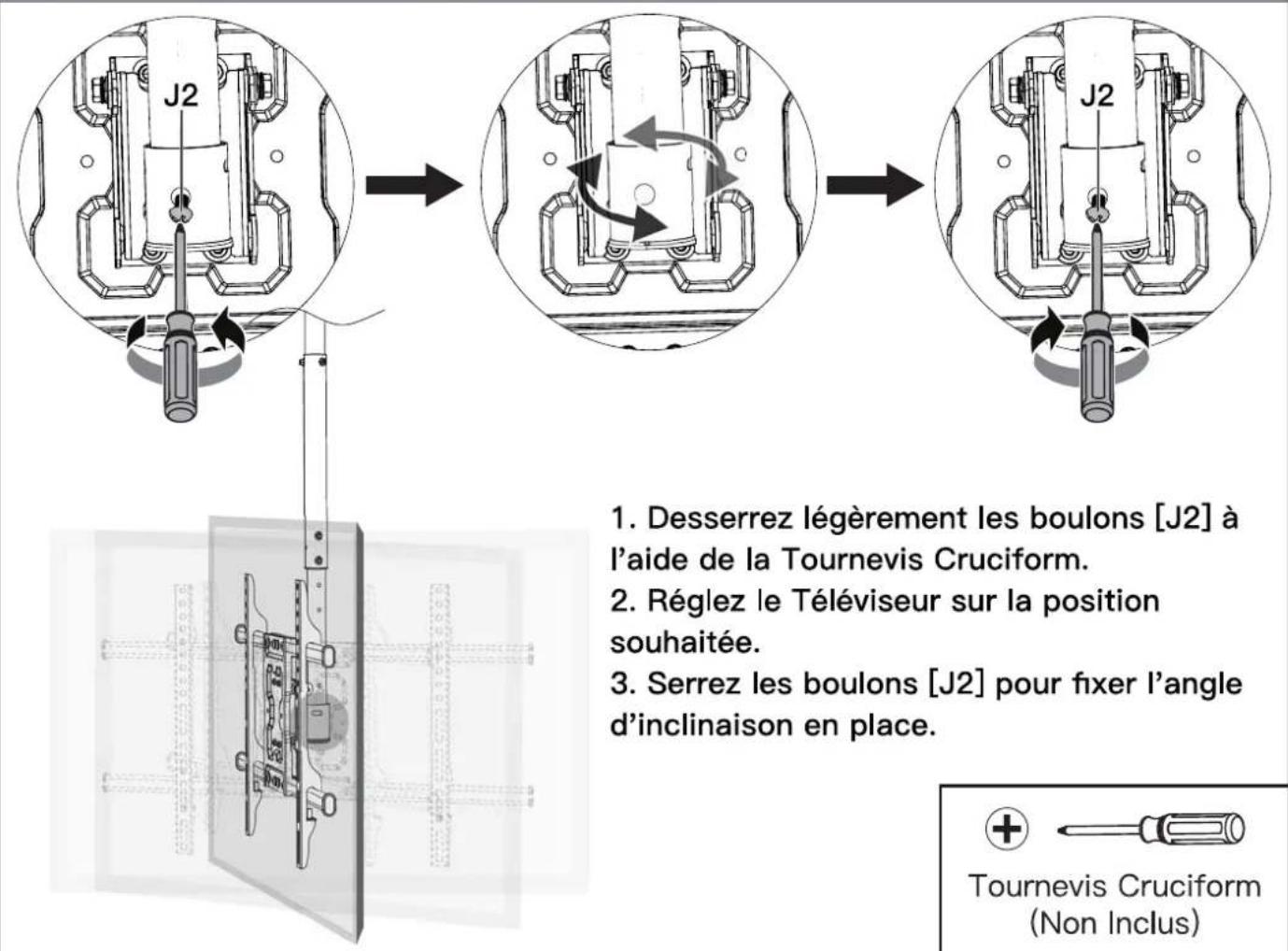

Réglage de l'orientation de la Télévision


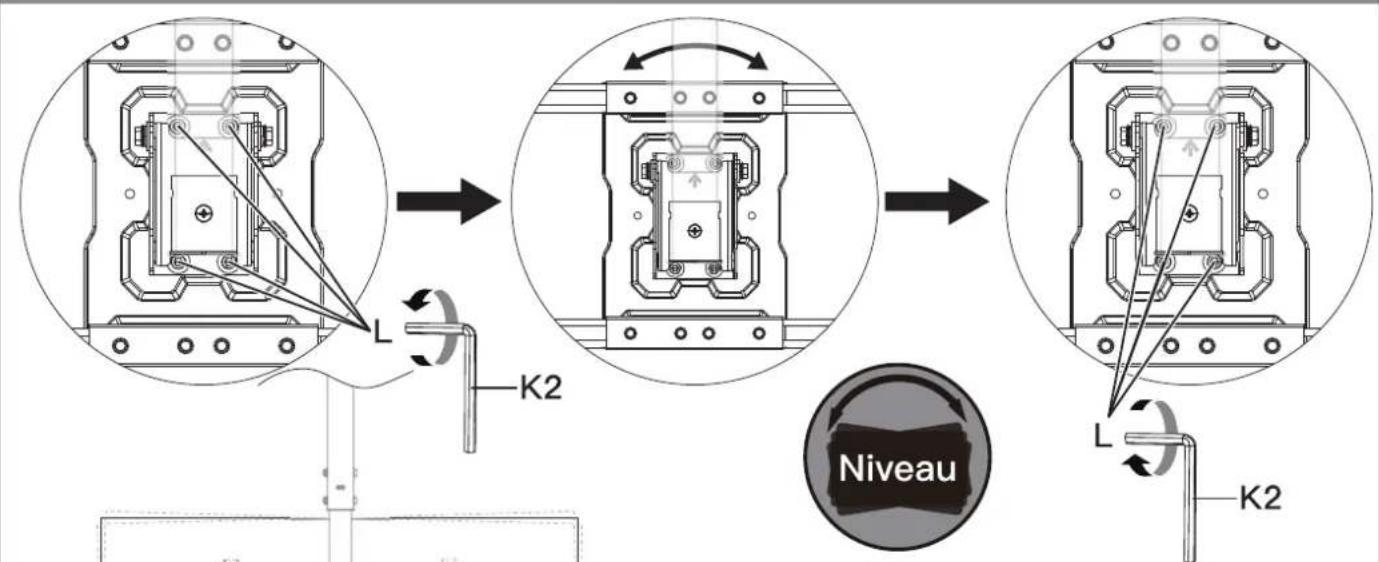

L K2 Niveau L K2- Desserrez légèrement les quatre boulons préassemblés [L] à l'aide de la clé Alle [K2].
- Réglez le Téléviseur sur la position souhaitée.
- Serrez les boulons [L] pour fixer l'angle d'inclinaison en place.

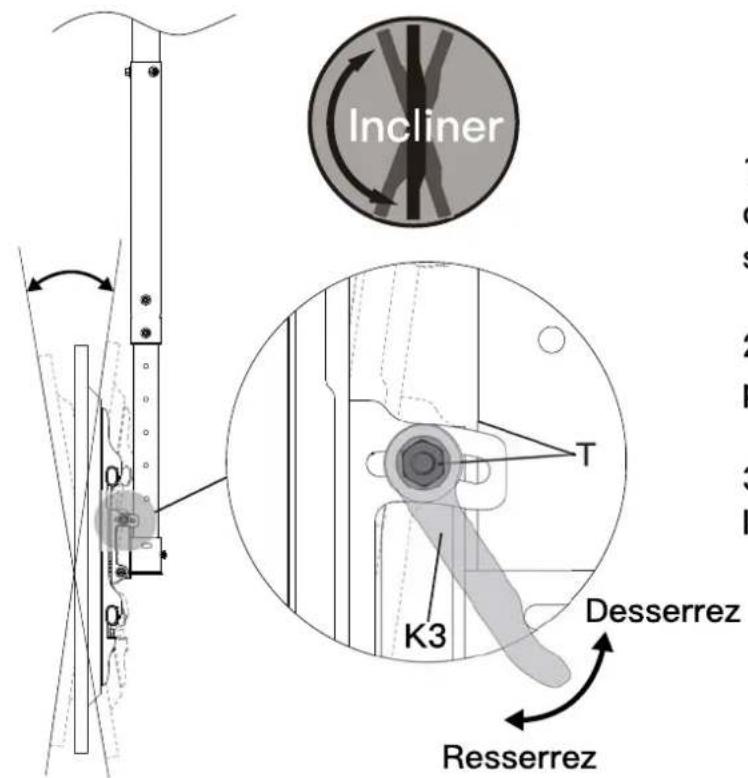

Réglage de l'inclinaison du téléviseur
- Ajustez le téléviseur à la position souhaitée.
- Serrez le boulon [T] pour fixer l'angle d'inclinaison en place.

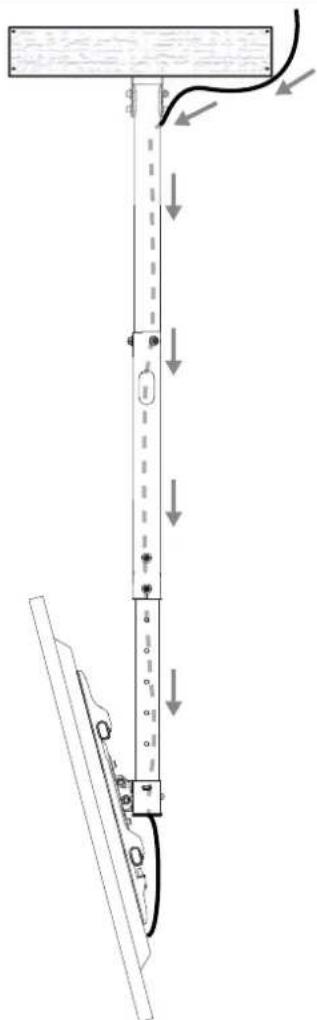

Étape 8 Acheminez les câbles avec le poteau
REMARQUE : Pour éviter une contrainte excessive sur les connecteurs et les câbles, laissez un peu de mou dans les câbles lors de l'acheminement des câbles. Vérifiez toujours les connexions et les câbles pour déceler les contraintes et les éventuels dommages mécaniques lors de la rotation du téléviseur.

Pour câble d'interférence et trou d'insertion, utiliser les entretoises [F1], [F2] y [F3] pour créer une espace supplémentaire entre TV et le support TV.
