MODE D'EMPLOI ERMMM1-01B ErgoAV

DANGER! Veuillez lire attentivement toutes les instructions avant de tenter l'installation. Si les instructions ne vous semblent pas claires ou si vous avez des questions, veuillez contacter notre service d'assistance technique au (877) 419–7832 ou notre service clientèle à l'adresse [e-mail].
⚠️ATTENTION : L’utilisation avec des produits plus lourds que les poids maximums indiqués peut entraîner une instabilité et des blessures possibles.

Ne dépassez pas la capacité de charge. Nous ne sommes pas responsables des dommages ou blessures causés par un montage incorrect, un assemblage incorrect ou une utilisation inappropriée.

• Ce produit est conçu pour être utilisé dans les murs à ossature de bois et les murs en béton massif. – NE PAS installer dans une cloison sèche seule.
• Le mur doit être capable de supporter quatre fois le poids du TV et du support combinés.
• Utilisez ce système de montage uniquement pour l'usage auquel il est destiné, tel que décrit dans ces instructions. N'utilisez pas d'accessoires non recommandés par le fabricant.
• Ne pas utiliser à l'extérieur.
• Acheminez correctement les cordons et les câbles pour éviter tout dommage mécanique.
  • SAUVEGARDER CES INSTRUCTIONS.

Restrictions de poids

Maximum 77 lbs / 35 kg

Si votre téléviseur pèse plus lourd, n'utilisez pas ce produit.

⚠ AVERTISSEMENT

NE PAS dépasser le poids maximum indiqué. Ce support TV est destinée à être utilisé uniquement dans la limite des poids maximums indiqués. L'utilisation de produits plus lourds que les poids maximums indiqués peuvent entraîner une défaillance du support TV et de ses accessoires, et provoquer des dommages et/ou des blessures.

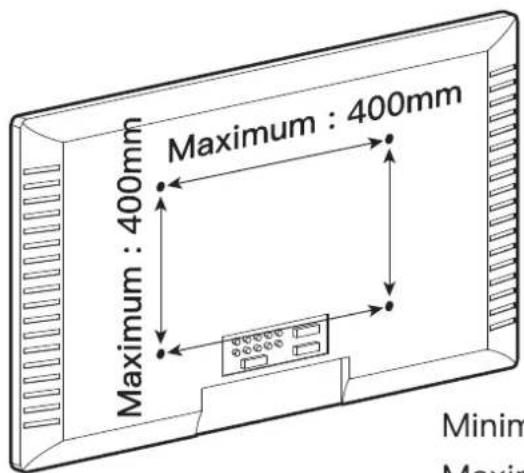

Vérifiez le modèle VESA du TV avant l'installation

Maximum : 400mm Maximum : 400mm Minim Maxim

75mm ≈ 3 pouce

100mm ≈ 4 pouce

200mm ≈ 7 7/8 pouce

300mm ≈ 11 3/4 pouce

400mm ≈ 15 3/4 pouce

Minimum : 75mm x 75mm / 3 pouce x 3 pouce (W x H)

Maximum : 400mm x 400mm / 16 pouce x 16 pouce (W x H)

Si le motif VESA de votre Téléviseur est inférieur à 75mm x 75mm ou supérieur à 400mm x 400mm, ce support n'est PAS COMPATIBLE avec votre Téléviseur.

Veuillez contacter notre support technique au [phone] ou

[e-mail] pour trouver un support compatible.

Outils nécessaires (non inclus)

Détecteur de goujons

Ailette

Mètre ruban

Crayon

Niveau

Tournevis Phillips

5/32 pouce (4mm) Foret à bois

Foreuse

7/16 pouce (11mm) Clé à douille

(Nécessaire pour les installations en béton)

3/8 pouce (10mm) Foret à béton

Marteau- piqueur

Vérifiez la construction de vos murs

ATTENTION

NE PAS installer dans une cloison sèche seule.

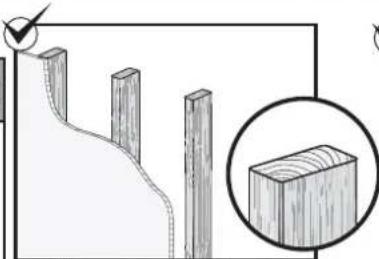

Montants en bois (avec cloison sèche)

Si vous n'êtes pas sûr de la construction du mur, veuillez contacter notre ligne d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail].

Pièces et matériel fournis

⚠ AVERTISSEMENT : Ce produit contient des petits objets susceptibles de présenter un risque d'étouffement en cas d'ingestion.

Avant de commencer l'assemblage, vérifiez que toutes les pièces sont incluses et en bon état. N'utilisez pas de pièces endommagées ou défectueuses. Si vous avez besoin de pièces de rechange, veuillez contacter notre ligne d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail].

- Veuillez noter : le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.

Pièces et matériel fournis pour l'étape 1

Support TV

01 x 2

REMARQUE : Les rondelles et les entretoises indiquées sont de taille réelle.

Rondelle

M4 / M5

[B1] × 4

M6 / M8

[B2] × 4

L2.5mm

[F1] × 8

Entretoises

[Si nécessaire]

L10mm

[F2] × 4

L22mm

[F3] × 4

Boulons de téléviseur (une seule taille de boulon convient à votre Téléviseur)

REMARQUE : Les boulons sont représentés en taille réelle.

M4

M4 x 12mm

[C1] × 4

M4 x 30mm

[C2] × 4

M6

M6 x 15mm

[D1] × 4

Étape 1 Fixez les supports du téléviseur sur le téléviseur

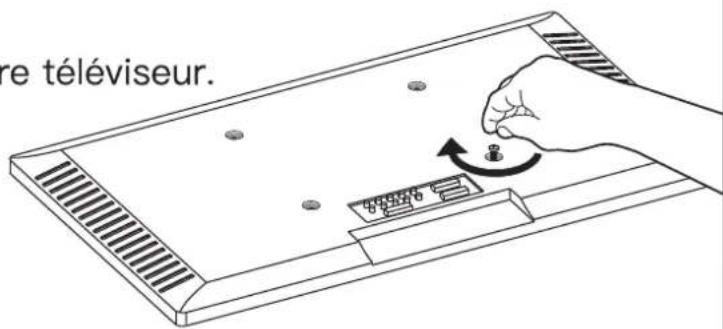

Sélectionnez les boulons TV

Une seule taille de boulon convient à votre téléviseur.

M4

O

M6

O

M8

O

re téléviseur.

REMARQUE : Ne serrez pas trop les boulons de TV pour ne pas l'endommager.

Longueur de la vis : vérifiez que le filetage est correctement engagé avec les boulons ou la combinaison vis / entretoises. Nous recommandons un engagement du filetage sur au moins 5 tours.

• Trop court, le TV ne sera pas maintenu.
• Trop long, le TV sera endommagé.

VEUILLEZ NOTER : lors de l'utilisation des entretoises, il est important de noter qu'elles peuvent être utilisées sur plusieurs couches (c'est-à-dire empilées). Si vous rencontrez des difficultés pour comprendre comment installer les boulons ou les entretoises du TV, veuillez contacter notre service d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail].

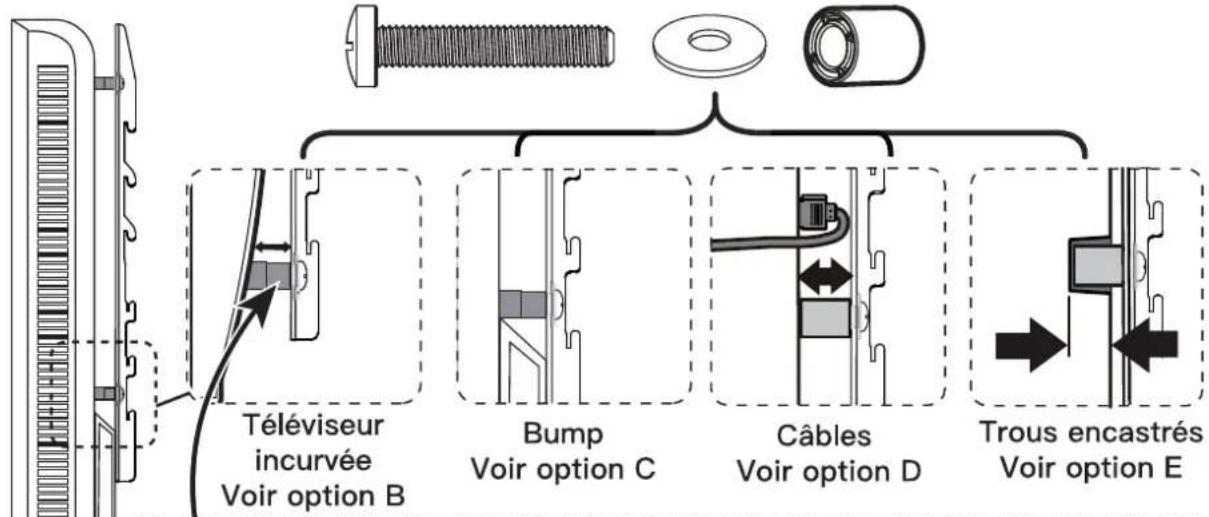

Les pièces nécessaires si vous avez un téléviseur tel qu'indiqué ci-après.

Téléviseur incurvée Voir option B Bump Voir option C Câbles Voir option D Trous encastrés Voir option E

Entretoises

F1+F1

F1+F2

F1+F1+F2

F1+F3

F1+F1+F3

F2+F3

F1+F2+F3

F1+F1+F2+F3

01 01

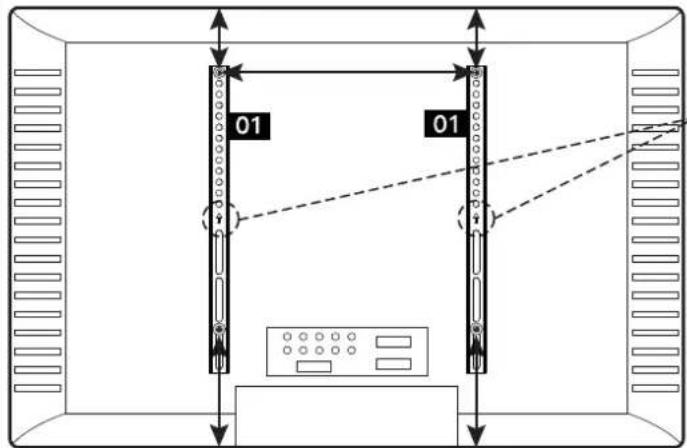

vous fixez les supports TV à l'arrière du téléviseur, assurez-vous que les flèches vers le haut sont dirigées vers le haut du téléviseur et u'elles sont également centrées sur l'arrière du téléviseur.

EUILLEZ NOTER : Les

emplacements des trous de boulon sur votre téléviseur peuvent varier en fonction du design du fabricant du téléviseur. Nous représentons seulement les emplacements possibles des trous des boulon.

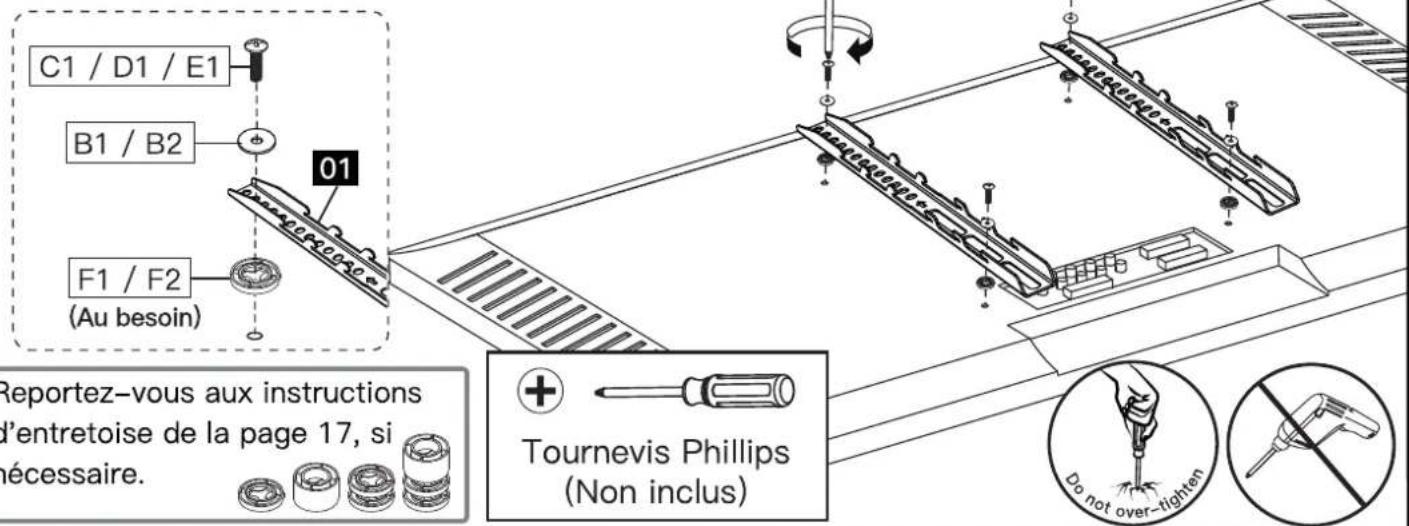

Option A (pour un téléviseur à dos plat)

C1 / D1 / E1 B1 / B2 01 F1 / F2 (Au besoin) Reportez-vous aux instructions d'entretoise de la page 17, si nécessaire. Tournevis Phillips (Non inclus) Do not over-fighten

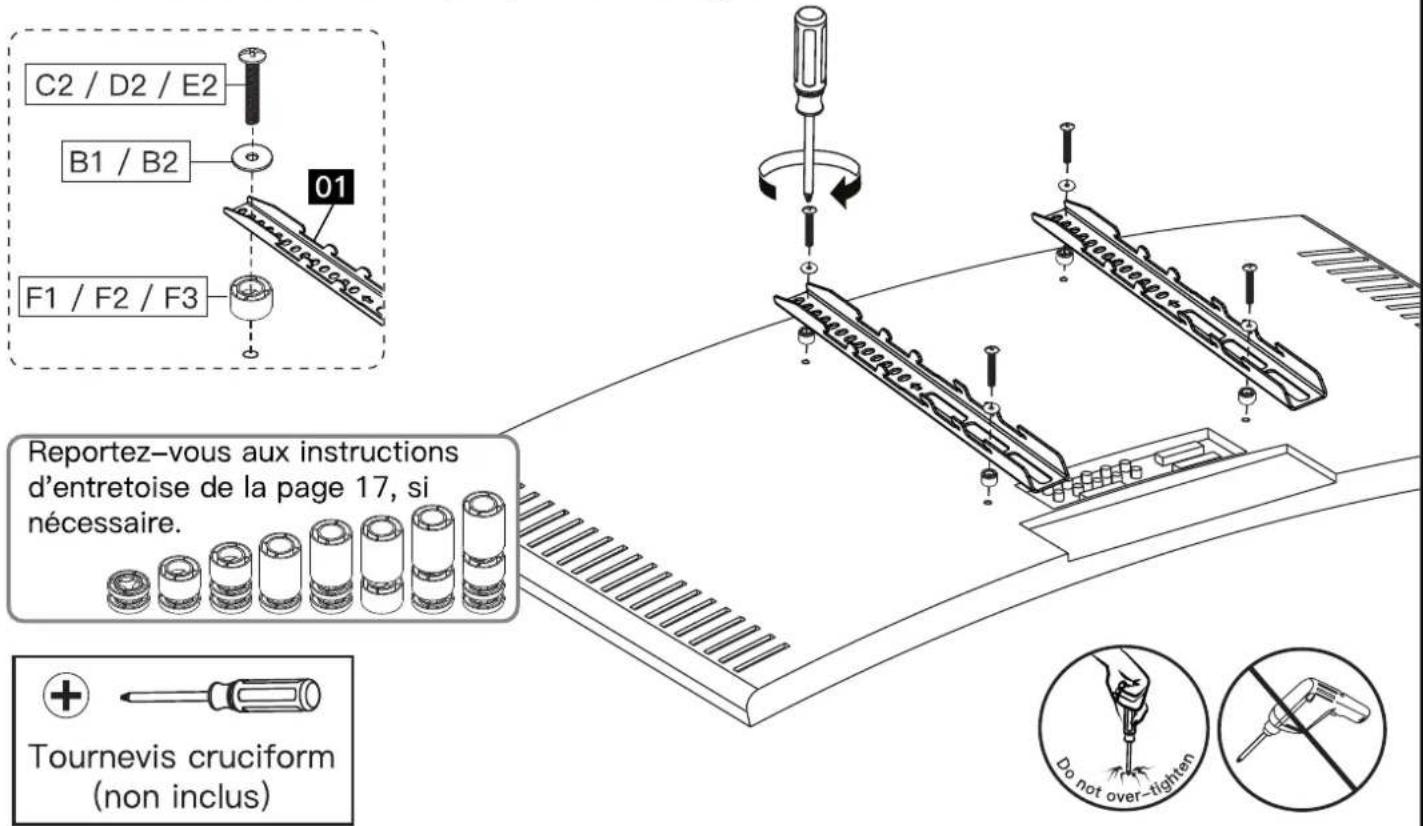

Option B (pour un téléviseur à dos arrondi)

La hauteur des entretoises doit être suffisante pour éviter que la courbe à l'arrière du téléviseur n'interfère avec la plaque de montage.

C2 / D2 / E2 B1 / B2 01 F1 / F2 / F3 Reportez-vous aux instructions d'entretoise de la page 17, si nécessaire. Tournevis cruciform (non inclus) Do not over-fighten

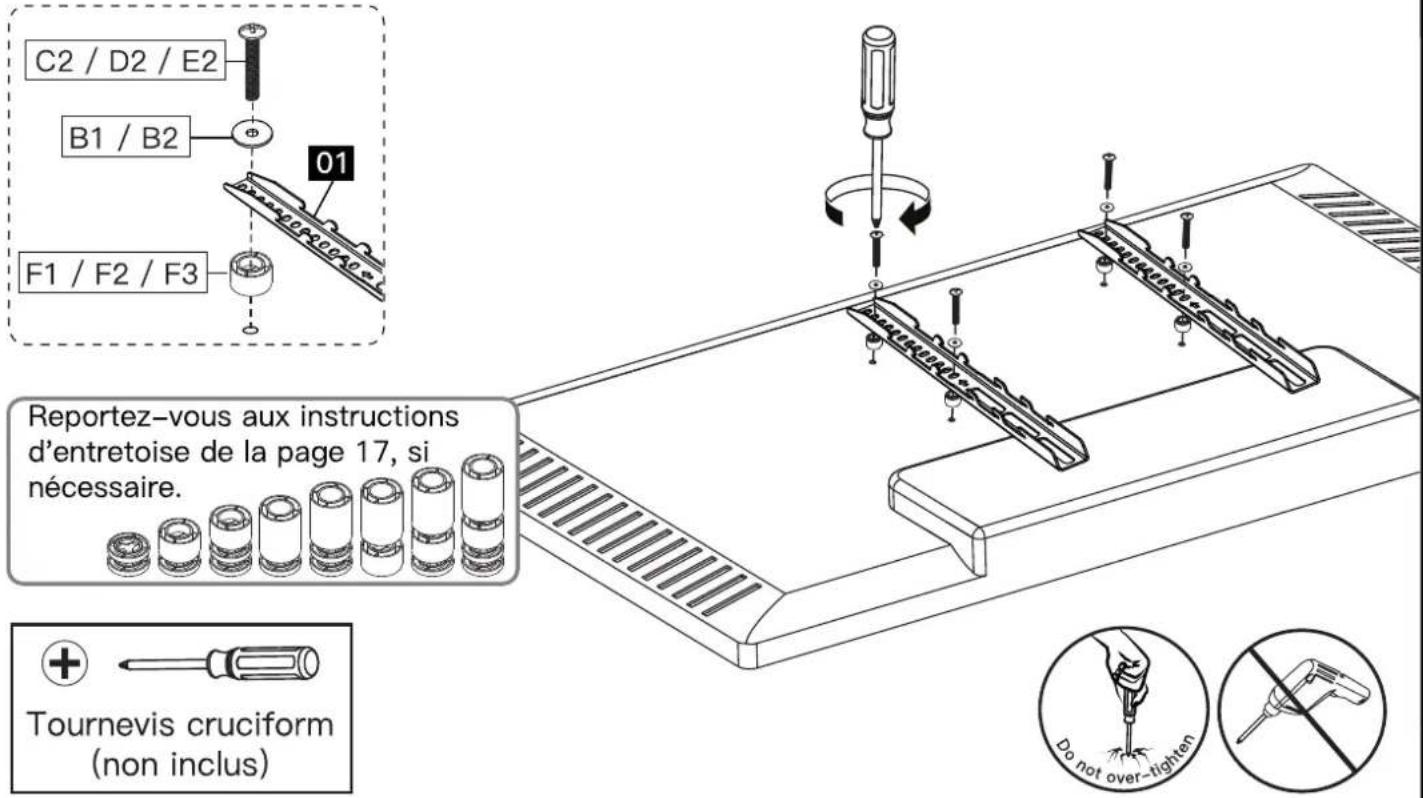

Option C (pour un téléviseur avec une surépaisseur)

Les entretoises doivent être suffisamment hautes pour qu'il n'y ait pas d'espace entre le support TV et la bosse à l'arrière du Téléviseur.

C2 / D2 / E2 B1 / B2 01 F1 / F2 / F3 Reportez-vous aux instructions d'entretoise de la page 17, si nécessaire. Tournevis cruciform (non inclus) Do not over-tighten

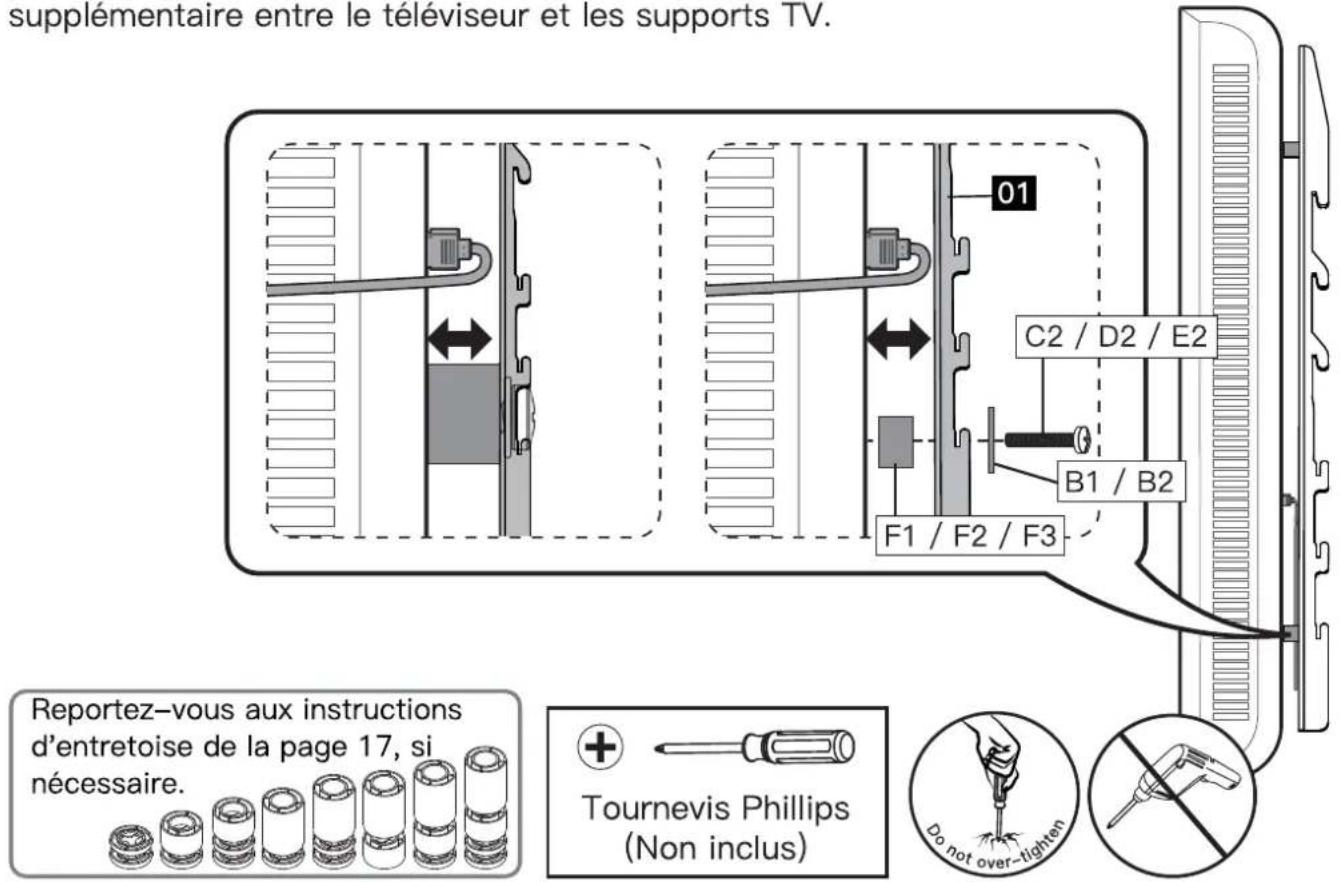

Option D (pour téléviseur avec interférence du câble)

Pour éviter les interférences entre les câbles, utilisez les entretoises pour créer un espace supplémentaire entre le téléviseur et les supports TV.

supplémentaire entre le téléviseur et les supports TV. 01 C2 / D2 / E2 B1 / B2 F1 / F2 / F3 Reportez-vous aux instructions d'entretoise de la page 17, si nécessaire. Tournevis Phillips (Non inclus) Do not over-fighten

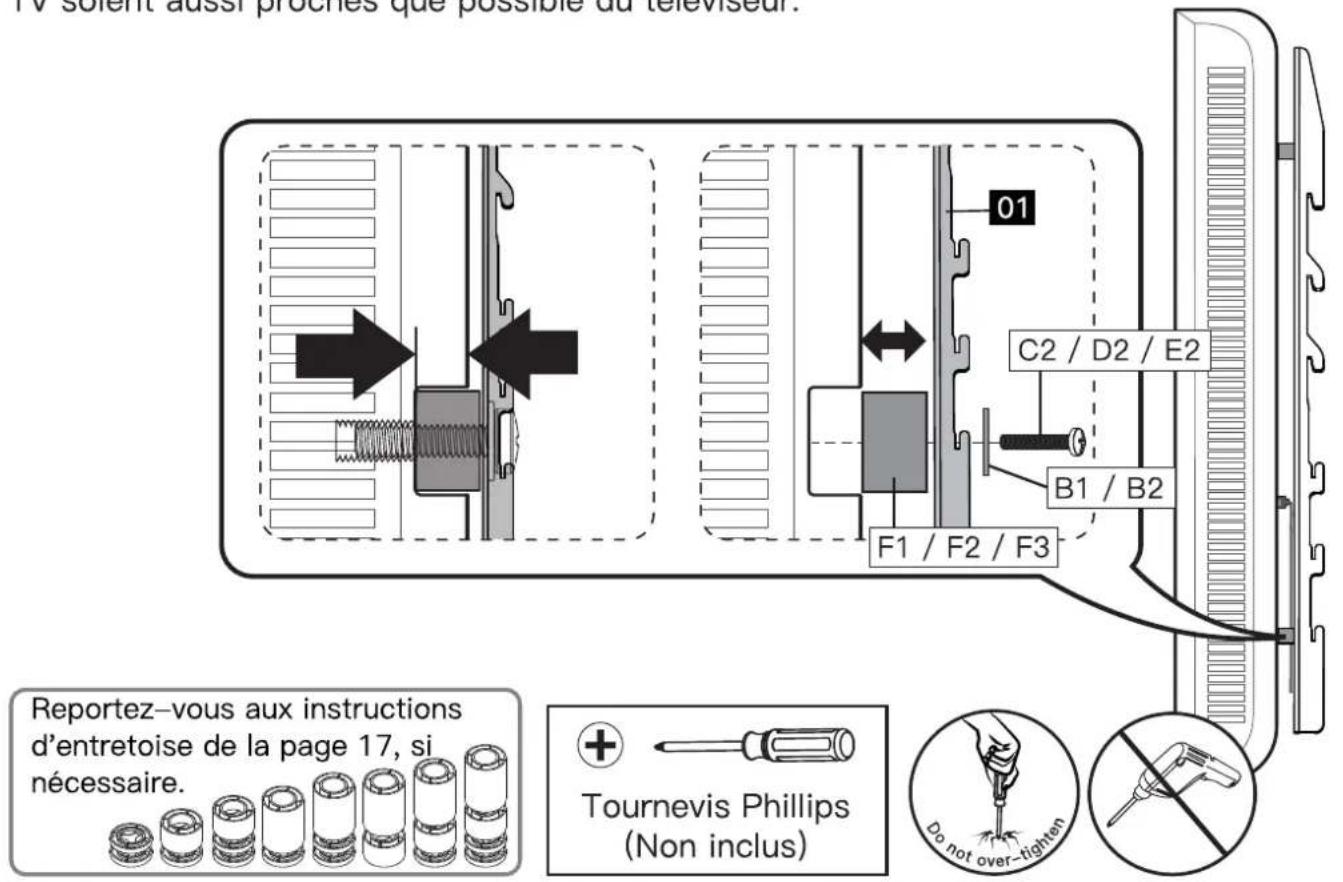

Option E (Pour les trous encastrés)

L'entretoise doit remplir les trous en retrait sur la base du téléviseur afin que les supports TV soient aussi proches que possible du téléviseur.

TV soient aussi proches que possible du televiseur. 01 C2 / D2 / E2 B1 / B2 F1 / F2 / F3 Reportez-vous aux instructions d'entretoise de la page 17, si nécessaire. Tournevis Phillips (Non inclus) Do not over-fighten

Pièces et matériel fournis pour l'étape 2

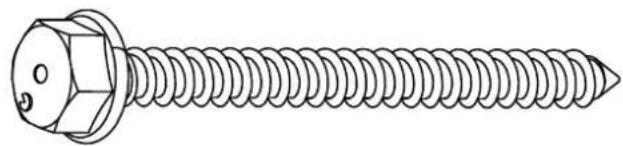

REMARQUE : Le tire-fond est représenté en taille réelle.

A1 x 4

Tire-fond 1/4 pouce x 2 3/4 pouce

Cet ancrage est destiné aux murs en béton UNIQUE-MENT. NE PAS les utiliser dans des cloisons sèches ou les montants en bois.

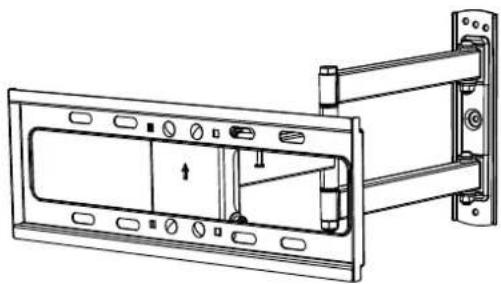

Modèle de plaque murale

03 x 1

Étape 2 Fixation de l'Assemblage de bras / Plaque murale au mur

Pour l'installation de montants en bois, suivre l'ÉTAPE 2A.

Pour l'installation de béton, suivre l'ÉTAPE 2B.

Étape 2A Option montants en bois

⚠ AVERTISSEMENT :

• N'utilisez pas de perceuse pour serrer les tire-fonds ! Utilisez uniquement une clé à douille.
• Évitez les blessures corporelles ou les dommages matériels potentiels! NE SERREZ PAS trop les tire-fonds [A1]. Ne serrez les tire-fonds [A1] que jusqu'à ce qu'ils soient

fermement tirés contre la plaque murale.

● NE PAS UTILISER D'ANCRAGE POUR CETTE ÉTAPE.
- Assurez-vous que la plaque murale est bien fixée au mur avant de passer à l'étape suivante.
- Taille nominale des montants en bois: commun 2 x 4 pouce (51 x 102 mm).
- Le centre des montants doit être vérifié.

Ancre de mur

A2

2A-1

OU

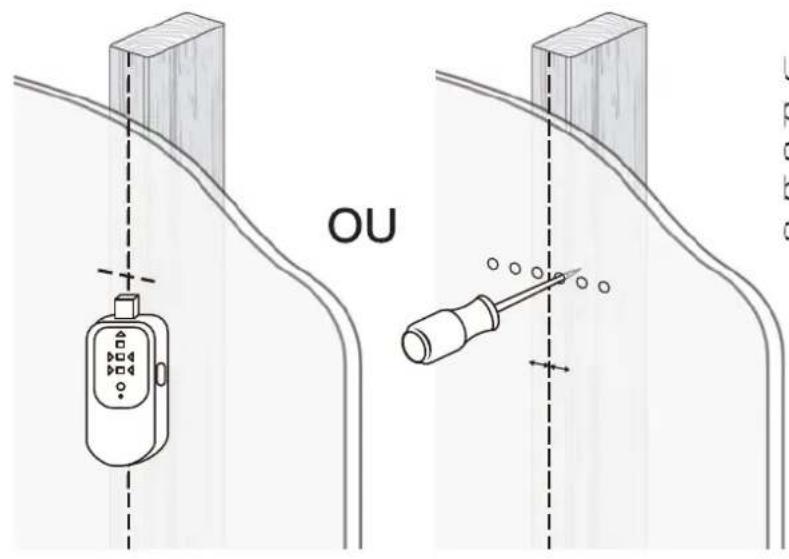

Utilisez un détecteur de montants pour localiser les montants en bois ou utilisez une alène pour vérifier les bords. Marquez les emplacements du bord et du centre.

Ailette(Non Inclus)

Détecteur degoujons(Non Inclus)

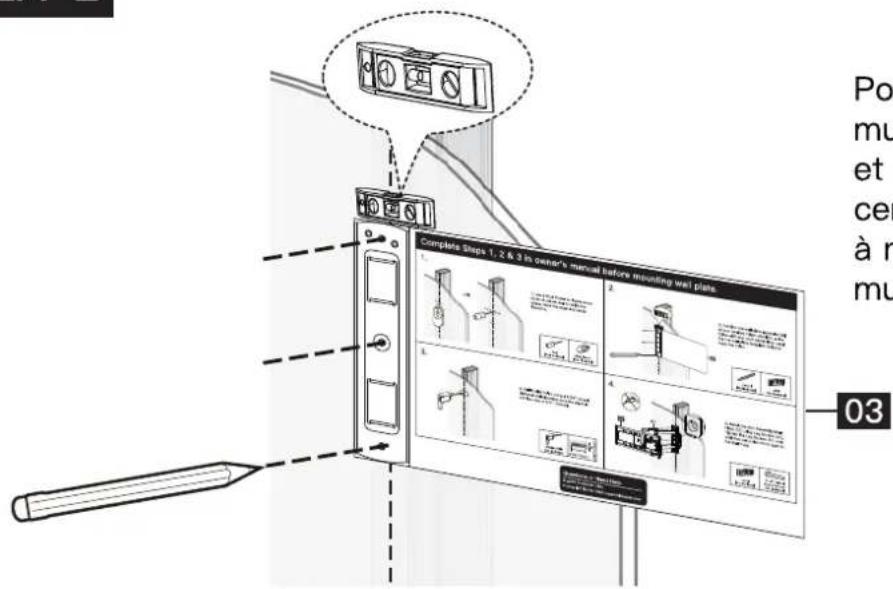

2A-2

Po mu et cen à m mu Complete Steps 1, 2 & 3 in owner's manual before mounting wall plan. 03

Positionnez le modèle de plaque murale [03] à la hauteur souhaitée et alignez les trous avec la ligne centrale de votre montant. Mettez à niveau le modèle de plaque murale [03] et marquez les trous.

Crayon(Non Inclus)	Niveau(Non Inclus)

2A-3

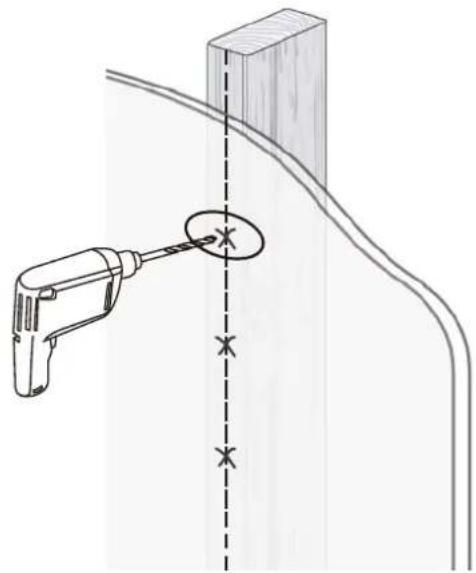

Percez 3 trous pilotes à l'aide d'un foret de 5/32 pouce (4mm) de diamètre. Assurez-vous que la profondeur n'est pas inférieure à 2 3/4 pouce (70mm).

	Foreuse(Non Inclus)

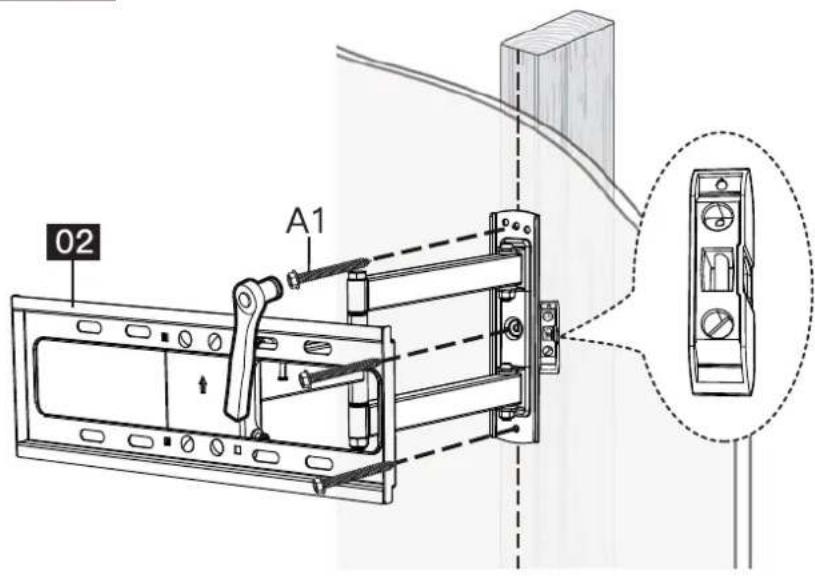

2A-4

02 A1

REMARQUE : N'utilisez pas de perceuse pour serrer les tire-fonds. Utilisez uniquement une clé à douille.

Installez l'Assemblage de bras / Plaque murale [02] à l'aide des tire-fonds [A1]. Serrez les tire-fonds [A1] jusqu'à ce qu'ils soient ferme-ment tirés contre la Plaque murale.

7/16 pouce (11mm) Clé à douille (Non Inclus)

Étape 2B Option de mur en béton massif

AVERTISSEMENT :

• N'utilisez pas de perceuse pour serrer les tire-fonds ! Utilisez uniquement une clé à douille.
• Évitez les blessures corporelles ou les dommages matériels potentiels ! NE SERREZ PAS trop les tire-fonds [A1]. Serrez les tire-fonds [A1] et tirez-les fermement contre la plaque murale.
• Assurez-vous que la plaque murale est bien fixée au mur avant de passer à l'étape suivante.
• Montez la plaque murale directement sur la surface en béton sans aucun revêtement.
  ● L'épaisseur du mur en béton doit dépasser 5.5 pouce (140mm).
  Ancre de mur

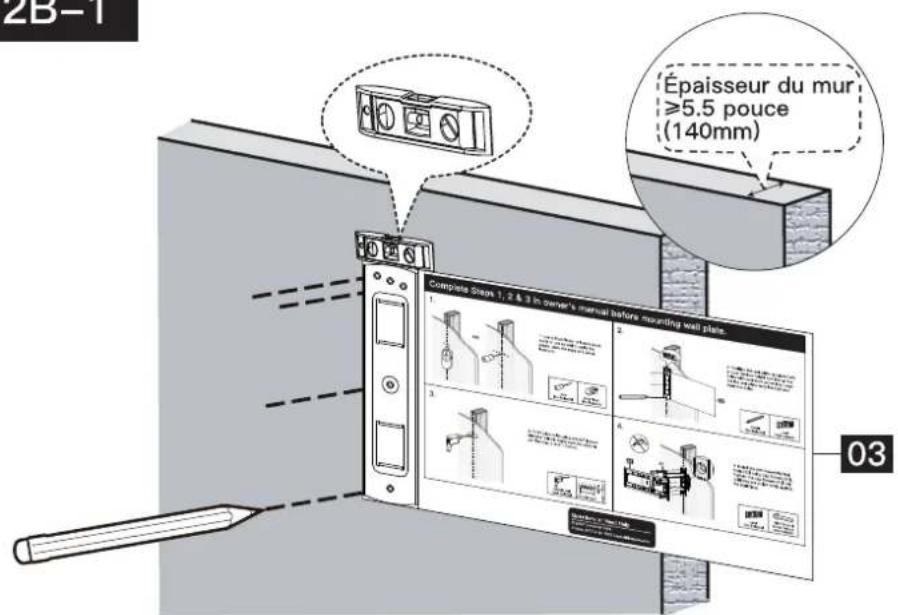

2B-1

2B-1 Épaisseur du mur ≥5.5 pouce (140mm) 03

Positionnez le modèle de plaque murale [03] à la hauteur souhaitée. Mettez à niveau le modèle de plaque murale [03] et marquez les emplacements des avant-trous.

Crayon (Non Inclus)

Niveau (Non Inclus)

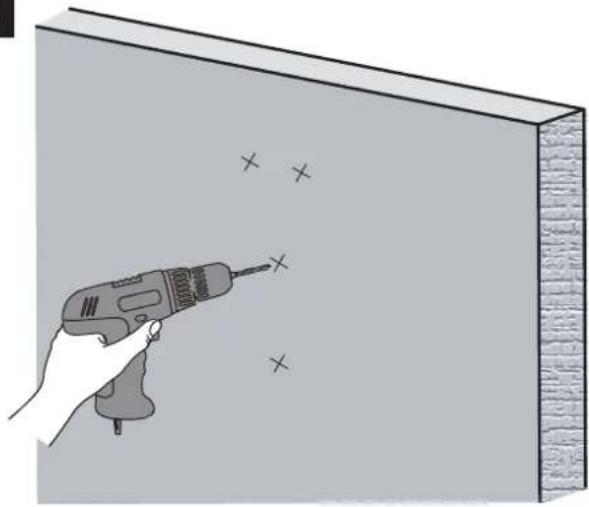

2B-2

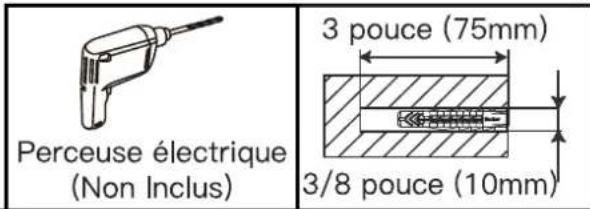

Percez 4 trous pilotes à l'aide d'un foret de 3/8 pouce (10 mm) de diamètre.

Assurez-vous que la profondeur n'est pas inférieure à 3 pouce (75 mm).

Perceuse électrique (Non Inclus) 3 pouce (75mm) 3/8 pouce (10mm)

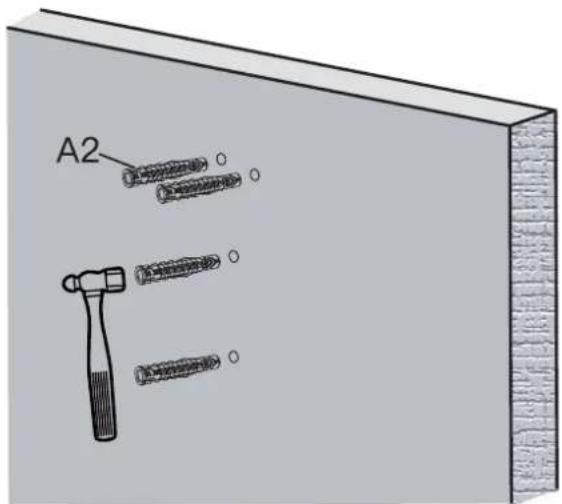

2B-3

A2

Utilisez le marteau pour enfoncer les ancrages [A2] dans le mur. Veillez à ce que les ancrages [A2] soient posés au ras de la surface du béton.

Marteau-piqueur (Non inclus)

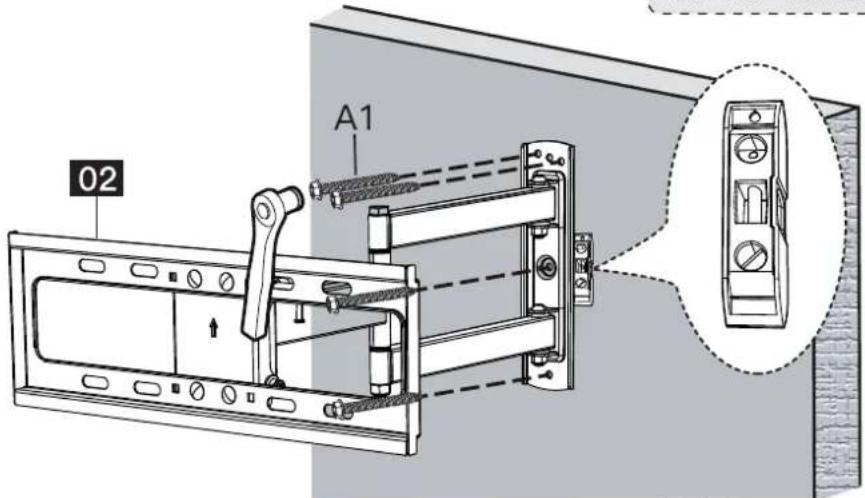

2B-4

REMARQUE : N'utilisez pas de perceuse pour serrer les tire-fonds. Utilisez uniquement une clé à douille.

O2 A1

Installez l'Assemblage de bras / Plaque murale [01B] à l'aide des tire-fonds [A1]. Serrez les tire-fonds [A1] et tirez-les ferme-ment contre la plaque murale [01B]. NE SERREZ PAS trop les tire-fonds [A1].

7/16 pouce (11mm) Clé à douille (Non Inclus)

Pièce fournie pour l'étape 3

Étape 3 Fixez le téléviseur sur le support / plaque murale

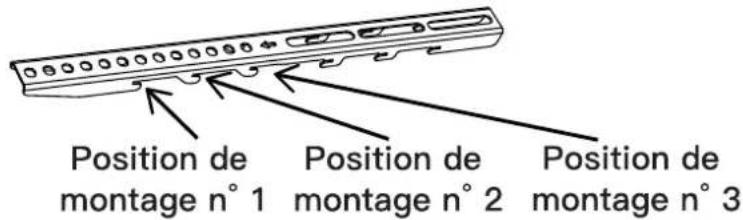

REMARQUE : les supports de télévision [01] ont trois positions pour la fixation qui déterminent la hauteur du téléviseur.

Position de montage n° 1 Position de montage n° 2 Position de montage n° 3

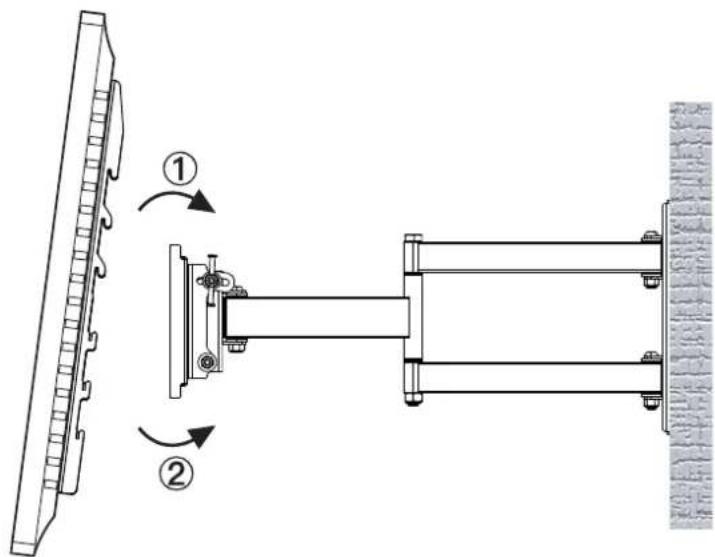

LOURD ! vous aurez peut-être besoin d'aide pour cette étape.

1. Accrochez le téléviseur à la plaque du téléviseur.
2. Appuyez délicatement le téléviseur sur la plaque du téléviseur.

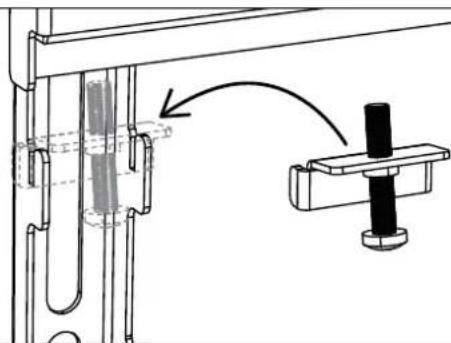

Faites dévisser les boulons jusqu'à ce que le verrou de sécurité [04] se placent dans le crochet orienté vers le haut.

②

1. Insérez les verrous de sécurité [04] dans les crochets supérieurs situés à mi-chemin de la partie inférieure du Support TV [01]. Veuillez noter qu'il s'agit de l'endroit où la partie inférieure du support TV [01] rencontre la plaque TV. Serrez ensuite les boulons du verrou de sécurité [04] jusqu'à ce que les boulons touchent la plaque du téléviseur.

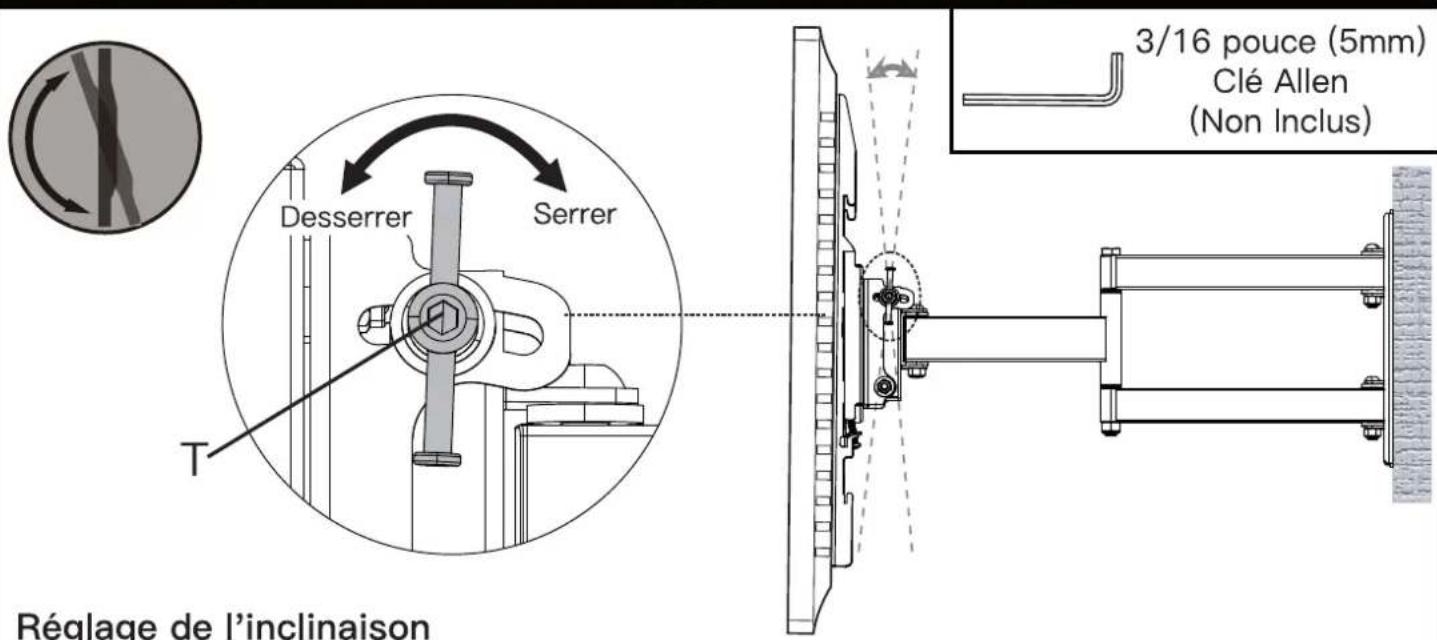

Étape 4 Ajuster le niveau et l'angle d'inclinaison

3/16 pouce (5mm) Clé Allen (Non Inclus) Desserrer Serrer T Réglage de l'inclinaison

Réglage de l'inclinaison

1. Dévissez légèrement le boulon [T] à la main. S'il est trop difficile à dévisser, vous pouvez utiliser une clé à molette de 3/16 pouce (5mm) non fournie pour dévisser le boulon.
2. Réglez le téléviseur sur la position d'inclinaison souhaitée.
3. Resserrez le boulon [T] afin de maintenir la position d'inclinaison.

Si nécessaire, le Téléviseur peut être mis à niveau.

Niveau

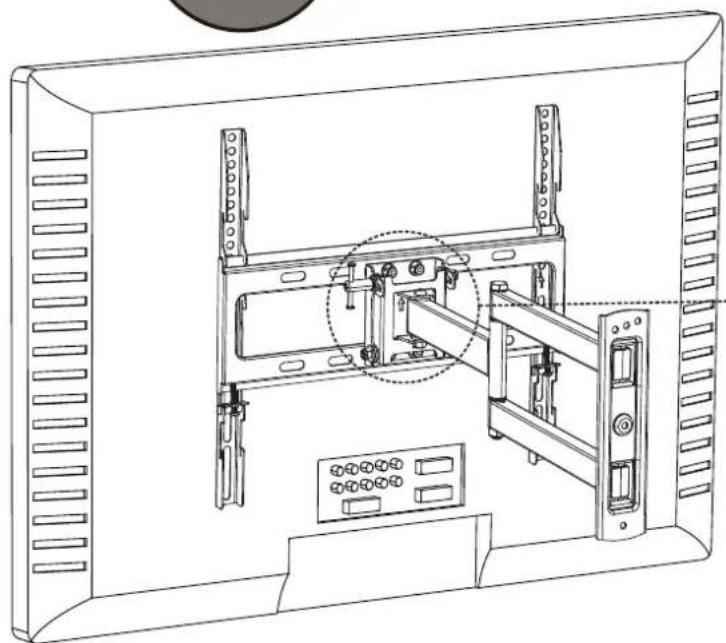

ATTENTION!

Ne desserrez pas ces écrous [L] au moment du réglage de l'angle d'inclinai-son pour éviter que le téléviseur ne tombe.

1. Dévissez d'une manière légère les quatre écrous de niveau [L].
2. Mettez votre Téléviseur à niveau.
3. Resserrez les quatre écrous de niveau [L] afin de maintenir le téléviseur en place.

7/16 pouce (11mm) Clé à douille (Non Inclus)
