ERMML3-01B - Support mural pour téléviseur ErgoAV - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ERMML3-01B ErgoAV au format PDF.
| Type de produit | Support mural articulé pour téléviseur |
| Marque | ErgoAV |
| Modèle | ERMML3-01B |
| Compatibilité VESA | 200x100 mm à 600x400 mm |
| Charge maximale supportée | Jusqu'à 50 kg (estimation) |
| Matériaux | Acier robuste |
| Mouvements | Inclinaison, mise à niveau, déplacement horizontal (jusqu'à 10 kg de tension) |
| Types de mur compatibles | Montants en bois (avec cloison sèche) et béton massif (épaisseur ≥ 140 mm) |
| Outils nécessaires (non fournis) | Détecteur de montants, alêne, mètre ruban, crayon, foreuse, niveau, tournevis Phillips, clé à douille 1/2 pouce, forets (7/32 po bois, 3/8 po béton), marteau-piqueur (béton) |
| Contenu de l'emballage | Plaque murale, supports TV, extensions de bras, capuchons décoratifs, tire-fonds, ancrages béton, rondelles, entretoises, boulons TV (M4, M5, M6, M8), gabarit de perçage |
| Instructions de sécurité | Lire attentivement avant installation. Ne pas dépasser la charge max. Ne pas installer sur cloison sèche seule. Le mur doit supporter 4x le poids total. |
| Entretien et nettoyage | Essuyer avec un chiffon doux et sec. Ne pas utiliser de nettoyants abrasifs. |
| Réparabilité | Pièces détachées disponibles sur demande (contacter support@ergoav.com). |
| Garantie | Non spécifiée dans la notice. Contacter le fabricant. |
| Service client | Tél. (877) 419-7832, email support@ergoav.com |
FOIRE AUX QUESTIONS - ERMML3-01B ErgoAV
Questions des utilisateurs sur ERMML3-01B ErgoAV
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Support mural pour téléviseur au format PDF gratuitement ! Retrouvez votre notice ERMML3-01B - ErgoAV et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ERMML3-01B de la marque ErgoAV.
MODE D'EMPLOI ERMML3-01B ErgoAV
Consignes de sécurité importantes
A DANGER ! Veuillez lire attentivement toutes les instructions avant de tenter l'installation. Si les instructions ne vous semblent pas claires ou si vous avez des questions, veuillez contacter notre service d'assistance technique au (877) 419-7832 ou notre service clientèle à l'adresse support@ergoav.com.
ATTENTION: L'utilisation avec des produits plus lourds que les poids maximums indiqués peut entraîner une instabilité et des blessures possibles.
- N'utilisez pas ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. Ne dépassez pas la capacité de charge. Nous ne sommes pas responsables des dommages ou blessures causés par un montage incorrect, un assemblage incorrect ou une utilisation inappropriée.
- Ce produit est conçu pour être utilisé dans les murs à ossature de bois et les murs en béton massif. – NE PAS installer dans une cloison sèche seule.
- Le mur doit être capable de supporter quatre fois le poids du téléviseur et du support combinés.
- Utilisez ce système de montage uniquement pour l'usage auquel il est destiné, tel que décrit dans ces instructions. N'utilisez pas d'accessoires non recommandés par le fabricant.
- Ne pas utiliser à l'extérieur.
- Acheminez correctement les cordons et les câbles pour éviter tout dommage mécanique.
• SAUVEGARDER CES INSTRUCTIONS.
Restrictions de poids

Si votre téléviseur pèse plus lourd, n'utilisez pas ce produit.
! AVERTISSEMENT
NE PAS dépasser le poids maximum indiqué. Ce support TV est destinée à être utilisé uniquement dans la limite des poids maximums indiqués. L'utilisation de produits plus lourds que les poids maximums indiqués peuvent entraîner une défaillance du support TV et de ses accessoires, et provoquer des dommages et/ou des blessures.

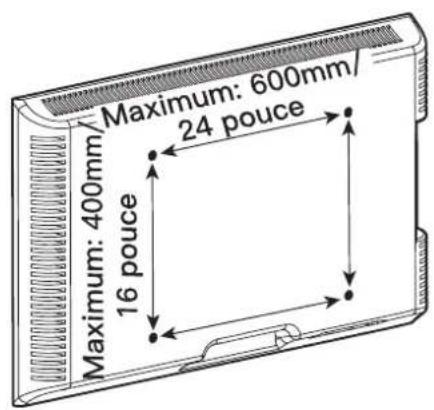

Vérifiez le modèle VESA du TV avant l'installation
200 mm ≈ 7 7/8 pouce
300 mm ≈ 11 13/16 pouce
400 mm ≈ 15 3/4 pouce
600 mm ≈ 23 5/8 pouce
Gabarit VESA minimal: 200mmx100mm/8 poucex4 pouce
Si le gabarit VESA de votre téléviseur mesure plus de 600x400 mm/24x16 pouce ou moins de 200x100 mm/8x4 pouce, ce support de téléviseur N'EST PAS compatible.
Si ce support n'est PAS compatible, veuillez contacter notre ligne d'assistance technique au (877) 419-7832 ou notre service clientèle à l'adresse support@ergoav.com pour trouver un support compatible.
Outils nécessaires (non inclus)

Détecteur de goujons

Ailette

Mètre ruban

Crayon

Foreuse

Niveau

7/32 pouce (5.5mm)
Foret à bois

Tournevis Phillips

1/2 pouce (13mm)
Clé à douille
(Nécessaire pour les installations en béton)

3/8 pouce (10mm)
Foret à béton

Marteau-pi-queur
Vérifiez la construction de vos murs

ATTENTION
NE PAS installer dans une cloison sèche seule

Montants en bois (avec cloison sèche)

Si vous n'êtes pas sûr de la construction du mur, veuillez contacter notre ligne d'assistance technique au (877) 419-7832 ou notre service clientèle à l'adresse support@ergoav.com.
Pièces et matériel fournis
AVERTISSEMENT: Ce produit contient des petits objets susceptibles de présenter un risque d'étouffement en cas d'ingestion.
Avant de commencer l'assemblage, vérifiez que toutes les pièces sont incluses et en bon état. N'utilisez pas de pièces endommagées ou défectueuses. Si vous avez besoin de pièces de rechange, veuillez contacter notre ligne d'assistance technique au (877) 419-7832 ou notre service clientèle à l'adresse support@ergoav.com.
- Veuillez noter : le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.
Pièces et matériel fournis pour l'étape 1

Support TV
02 x2
06
Rondelles

M4/M5
B1 x4

M6/M8
B2 x4
07 Entretoises
Remarque: Les entretoises sont présentées en taille réelle.

L2.5mm
F1 x8

08 Boulons de téléviseur (Une seule taille de boulon convient à votre téléviseur)
Remarque: Les boulons sont représentés en taille réelle.
M4

M4x12mm

Étape 1 Fixez les supports du téléviseur sur le téléviseur

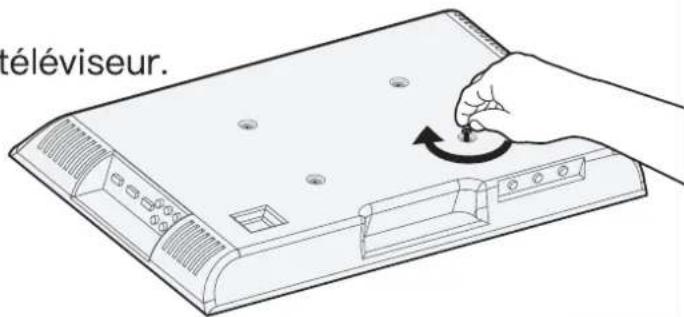

Sélectionnez les boulons TV
Une seule taille de boulon convient à votre téléviseur.
M4
M5
M6
M8




O
O
O
O
- Trop court, le téléviseur ne sera pas maintenu.
- Trop long, le téléviseur sera endommagé.

Veuillez noter: Lors de l'utilisation des entretoises, il est important de noter qu'elles peuvent être utilisées sur plusieurs couches (c'est-à-dire empilées). Si vous rencontrez des difficultés pour comprendre comment installer les boulons ou les entretoises du téléviseur, veuillez contacter notre service d'assistance technique au (877) 419-7832 ou notre service clientèle à l'adresse support@ergoav.com.

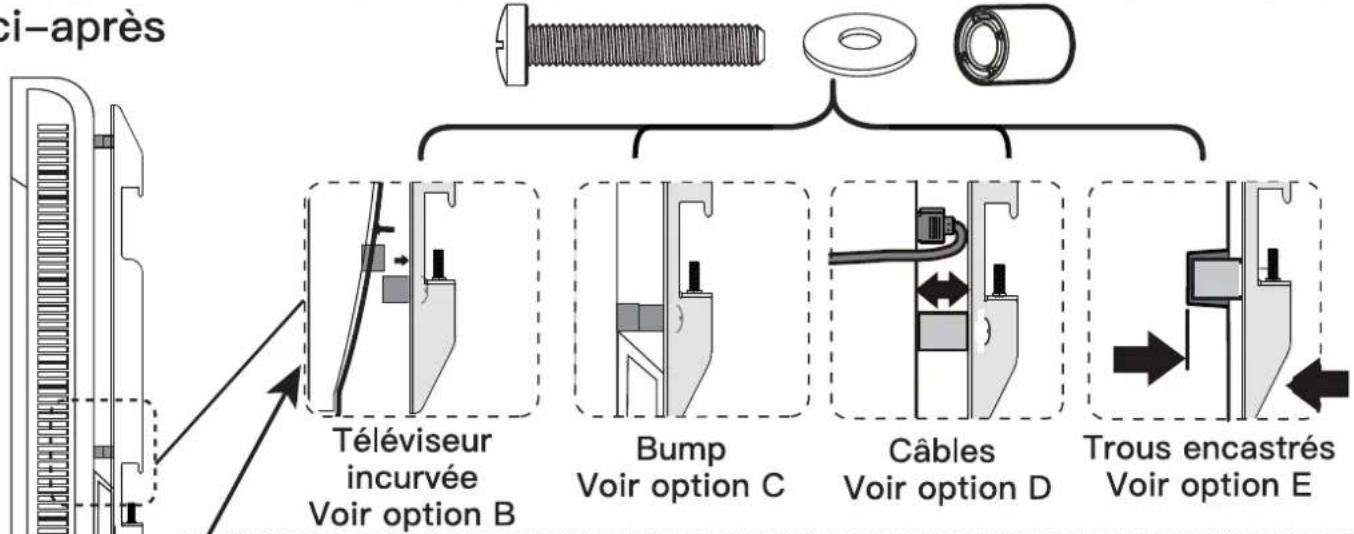

Les pièces nécessaires si vous avez un téléviseur tel qu'indiqué
ci-après
Entretoises

F1+F1

F1+F2

F1+F1+F2

F1+F3

F1+F1+F3

F2+F3

F1+F2+F3

F1+F1+F2+F3


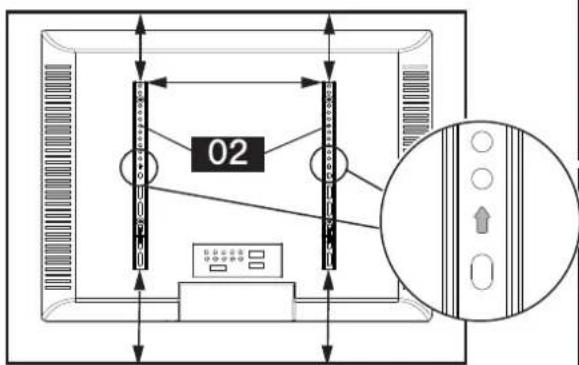

02ATTENTION: Lorsque vous fixez les supports TV à l'arrière du téléviseur, assurez-vous que les flèches vers le haut sont dirigées vers le haut du téléviseur et qu'elles sont également centrées sur l'arrière du téléviseur.
A EUILLEZ NOTER: Les emplacements des trous de boulon sur votre téléviseur peuvent varier en fonction du design du fabricant du téléviseur. Nous représentons seulement les emplacements possibles des trous des boulon.

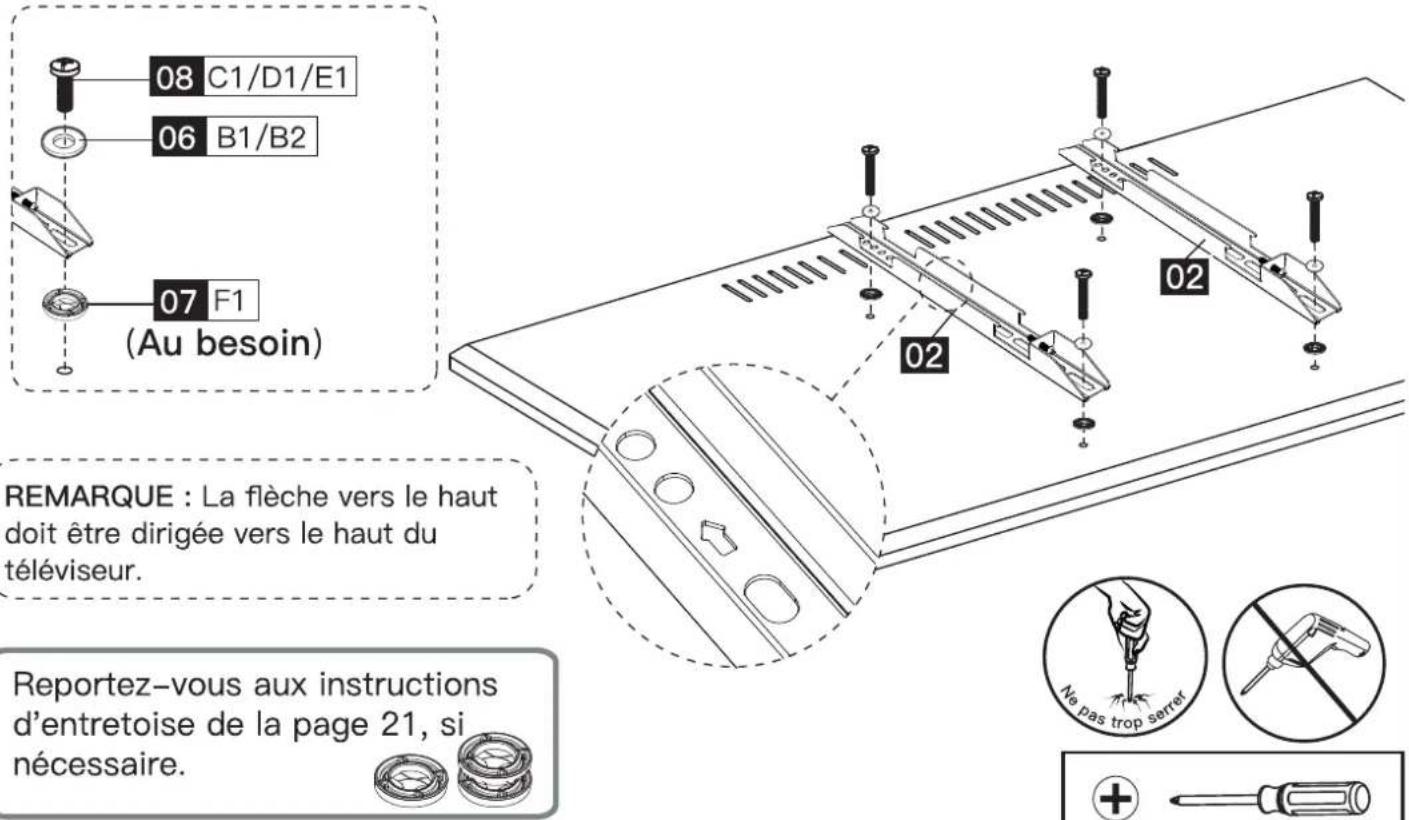

Option A (pour un téléviseur à dos plat)
La hauteur des entretoises doit être suffisante pour éviter que la courbe à l'arrière du téléviseur n'interfère avec la plaque de montage.


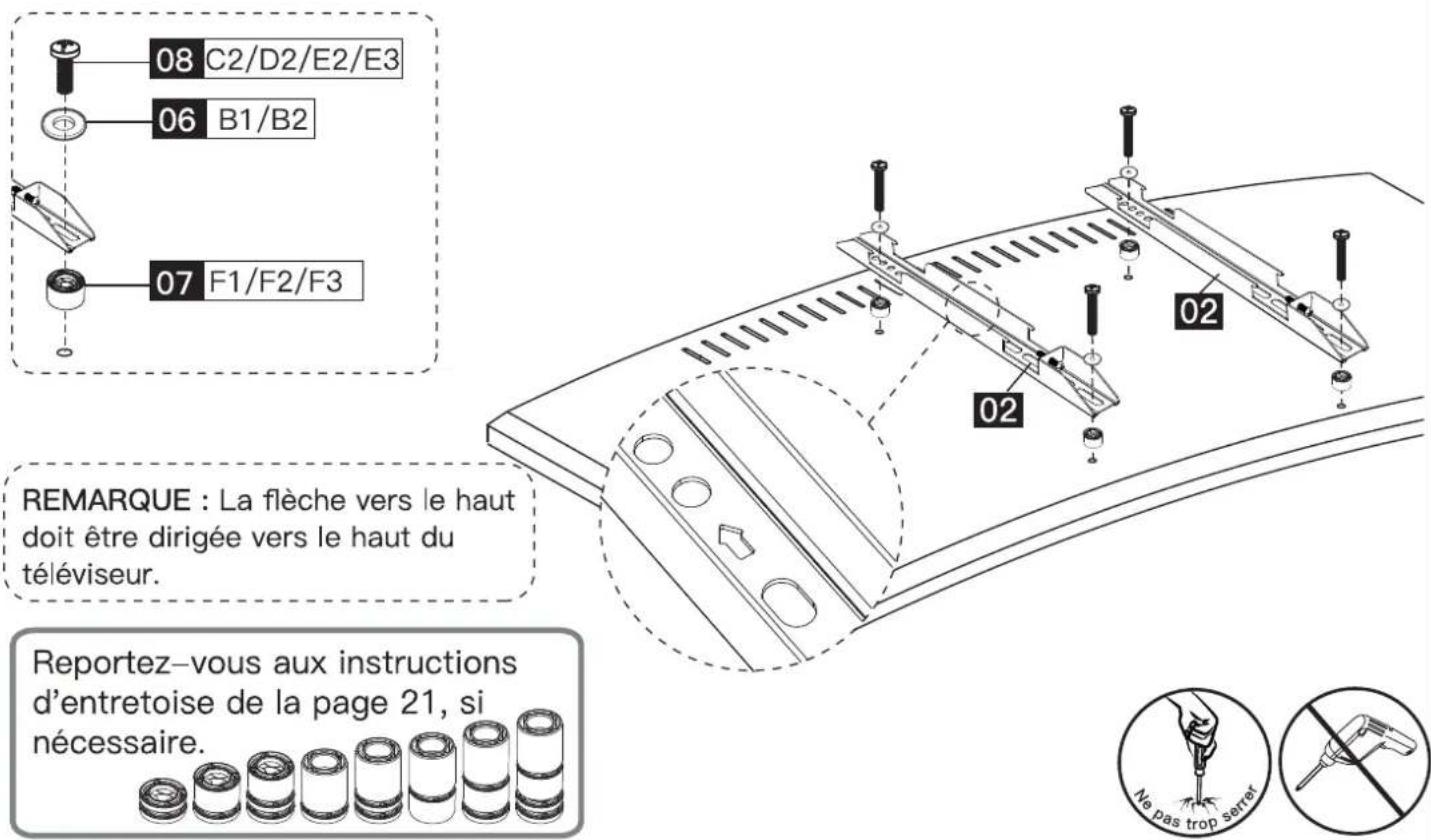

08 C2/D2/E2/E3 06 B1/B2 07 F1/F2/F3 02 02 REMARQUE : La flèche vers le haut doit être dirigée vers le haut du téléviseur. Reportez-vous aux instructions d'entretoise de la page 21, si nécessaire. No pas trop serrerOption C (pour un téléviseur avec une surépaisseur)
La hauteur des entretoises doit être suffisante pour éviter que la courbe à l'arrière du téléviseur n'interfère avec la plaque de montage.

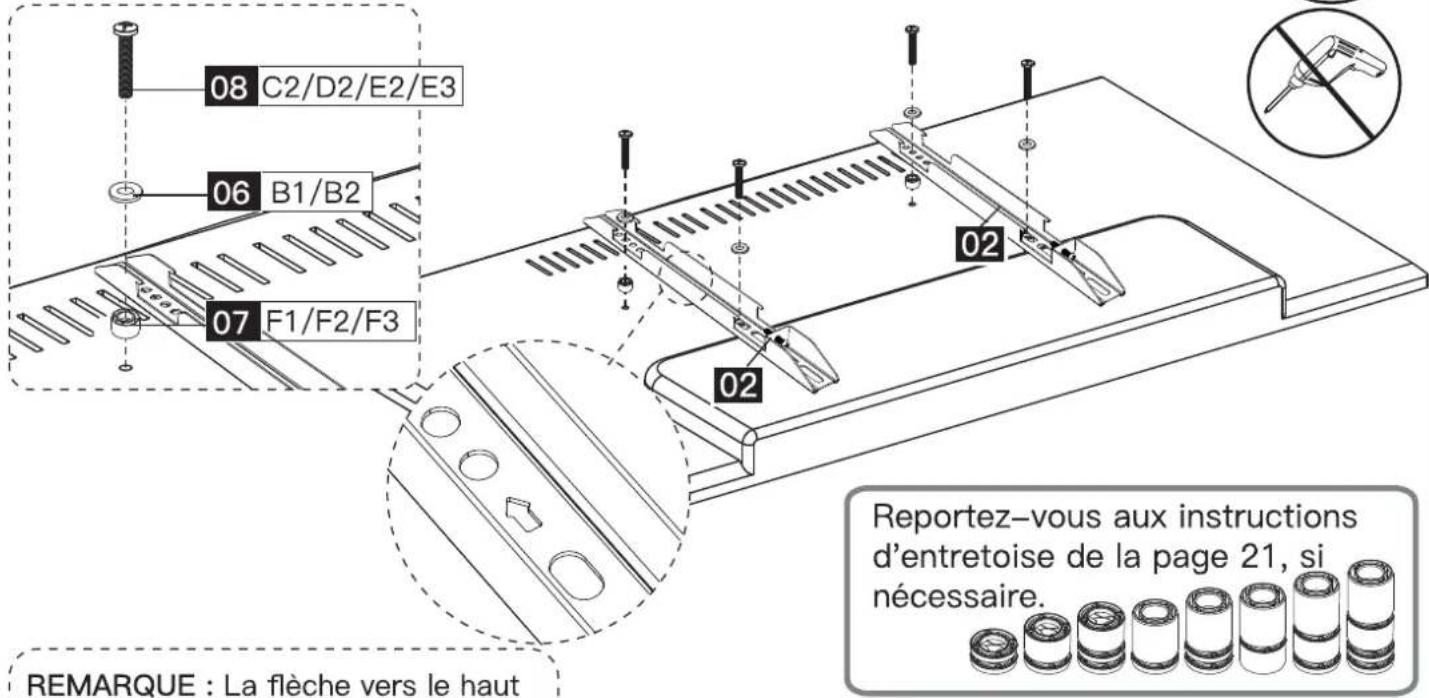

Reportez-vous aux instructions d'entretoise de la page 21, si nécessaire.


Tournevis Phillips (Non inclus)

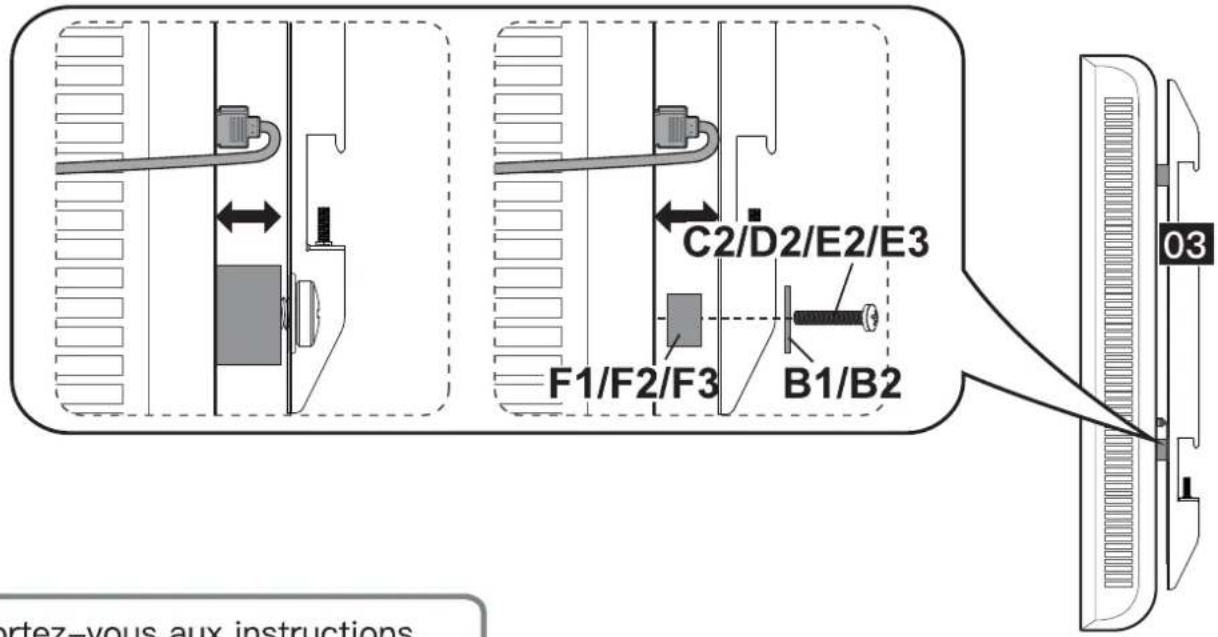

Option D (pour téléviseur avec interférence du câble)
Pour éviter les interférences entre les câbles, utilisez les entretoises [F1], [F2] et [F3] pour créer un espace supplémentaire entre le téléviseur et les supports TV.


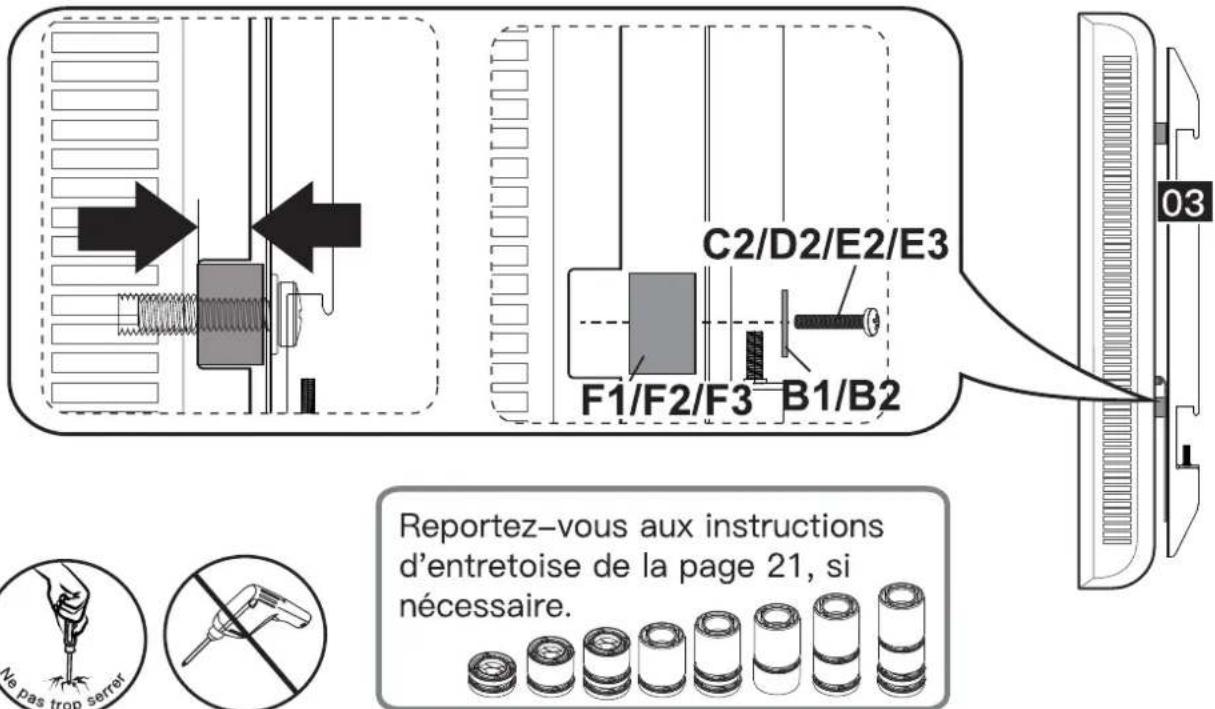

Option E (Pour les trous encastrés)
L'entretoise doit remplir les trous en retrait sur la base du téléviseur afin que les supports TV soient aussi proches que possible du téléviseur.


Tournevis Phillips (Non inclus)


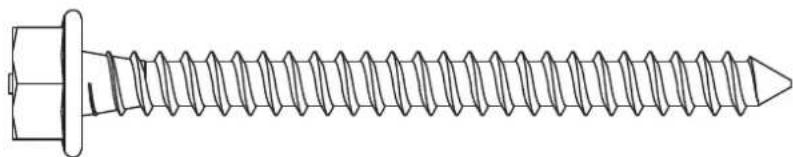

Remarque : Le tire-fond est représenté en taille réelle.
A1
x4
Tire-fond 5/16X2 3/4 pouce

Cet ancrage est destiné aux murs en béton UNIQUE-MENT. NE PAS les utiliser dans des cloisons sèches ou les montants en bois.

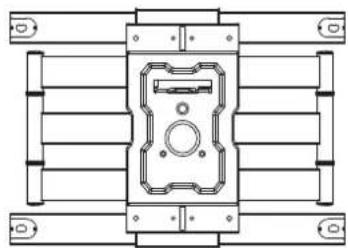

Étape 2 Fixer la plaque murale [01] au mur
Pour l'installation de montants en bois, suivre l'ÉTAPE 2A.
Pour l'installation de béton, suivre l'ÉTAPE 2B.
Étape 2A Option montants en bois

AVERTISSEMENT:
N'utilisez pas de perceuse pour serrer les tire-fonds ! Utilisez uniquement une clé à douille.
Évitez les blessures corporelles ou les dommages matériels potentiels ! NE SERREZ PAS trop les tire-fonds [A1]. Serrez les tire-fonds [A1] et tirez-les fermement contre la plaque murale.
NE PAS UTILISER L'ANCRAGE [A2] POUR CETTE ÉTAPE.
Assurez-vous que la plaque murale est bien fixée au mur avant de passer à l'étape suivante.
![ErgoAV ERMML3-01B - NE PAS UTILISER L'ANCRAGE [A2] POUR CETTE ÉTAPE. - 1](/content/2026/04/727255/images/0913ad13489fee18ef335a6c2d18300bf479d08d124a85e219ed1dbf9a4ed6f7.jpg)
Ancre de mur
![ErgoAV ERMML3-01B - NE PAS UTILISER L'ANCRAGE [A2] POUR CETTE ÉTAPE. - 2](/content/2026/04/727255/images/5161d35d68dac517b2d79bc720c13b0cb95b63653d4269e7f2a87d030debfece.jpg)
- Tout matériau recouvrant le mur ne doit pas dépasser 16mm.
● Taille nominale des montants en bois: commun 2 x 4 pouce (51 x 102 mm)
2A-1

Ailette (Non inclus)

Détecteur de goujons (Non inclus)
2A-2


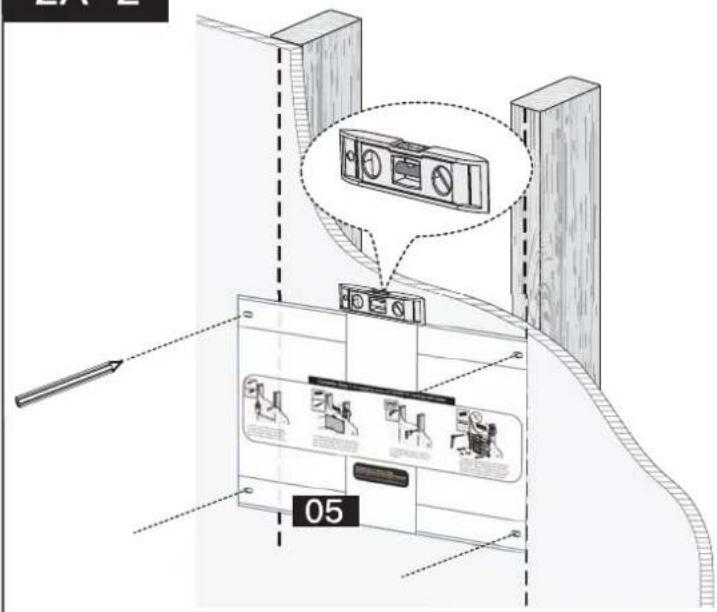

05Placez le modèle de plaque murale [05] sur les montants marqués à l'ÉTAPE 2A-1 à la hauteur souhaitée et alignez les trous avec la ligne centrale de votre montant. Mettez à niveau le modèle de plaque murale [05] et marquez les trous.

Niveau (Non inclus)

Crayon
(Non inclus)
2A-3


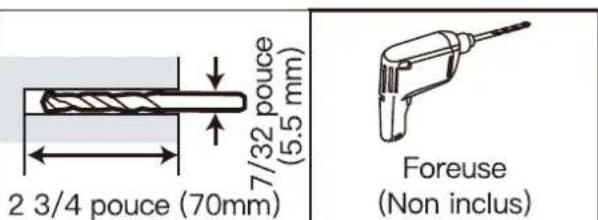

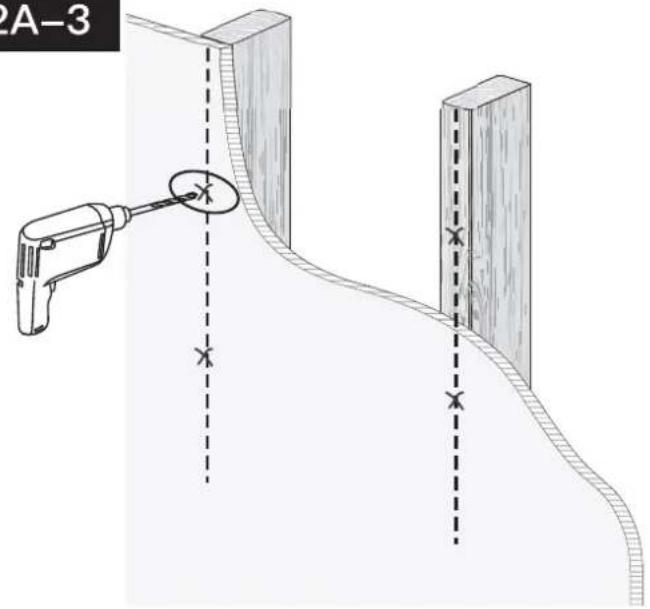

2A-3Percez des trous pilotes à l'aide d'un foret de 7/32 pouce (5,5 mm) de diamètre. Assurez-vous que la profondeur n'est pas inférieure à 2 3/4 pouce (70 mm).

Vous aurez peut-être besoin d'aide pour cette étape. La 1ère personne tient le siège tandis que la 2ème personne assemble le dossier.
Remarque : N'utilisez pas de perceuse pour serrer les tire-fonds. Utilisez uniquement une clé à douille.
Installez la plaque murale à l'aide des tire-fonds [A1]. Serrez les tire-fonds [A1] et tirez-les fermement contre la plaque murale. NE SERREZ PAS trop les tire-fonds [A1].


1/2 pouce (13mm)
Clé à douille
(Non inclus)
Étape 2B Option de mur en béton massif

AVERTISSEMENT:
- Évitez les blessures corporelles ou les dommages matériels potentiels ! NE SERREZ PAS trop les tire-fonds [A1]. Serrez les tire-fonds [A1] et tirez-les fermement contre la plaque murale.
- Assurez-vous que la plaque murale est bien fixée au mur avant de passer à l'étape suivante.
- Montez la plaque murale directement sur la surface en béton sans aucun revêtement.
● L'épaisseur du mur en béton doit dépasser 5,5 pouce (140 mm).
Ancre de mur
A2

2B-1

Épaisseur du mur ≥5.5 pouce (140mm)

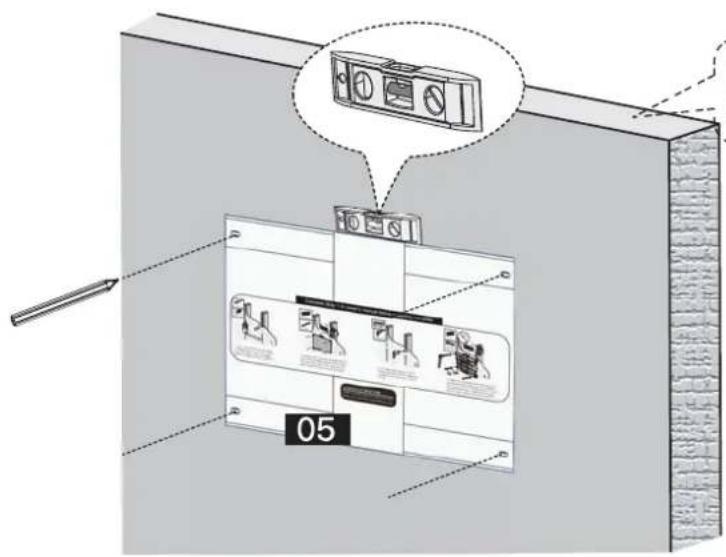

Positionnez le gabarit de plaque murale [05] à la hauteur souhaitée, mettez-le à niveau et marquez l'emplacement des avant-trous.

Niveau (Non inclus)

Crayon (Non inclus)
2B-2

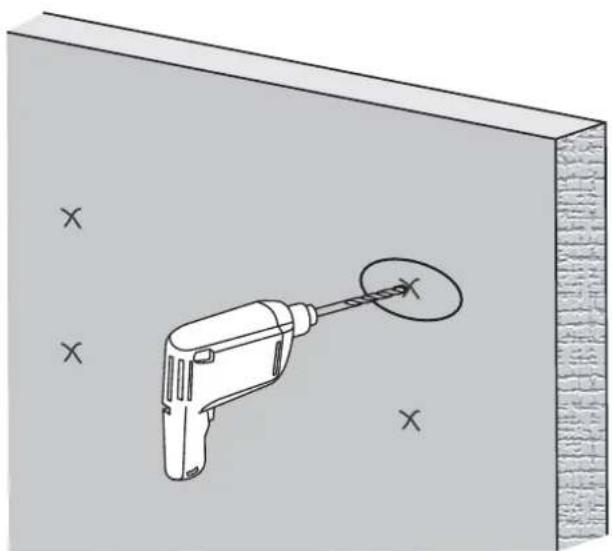

Percez 4 trous pilotes à l'aide d'un foret de 3/8 pouce (10 mm) de diamètre. Assurez-vous que la profondeur n'est pas inférieure à 3 pouce (75 mm).

Foreuse (Non inclus)

Marteau-piqueur (Non inclus)


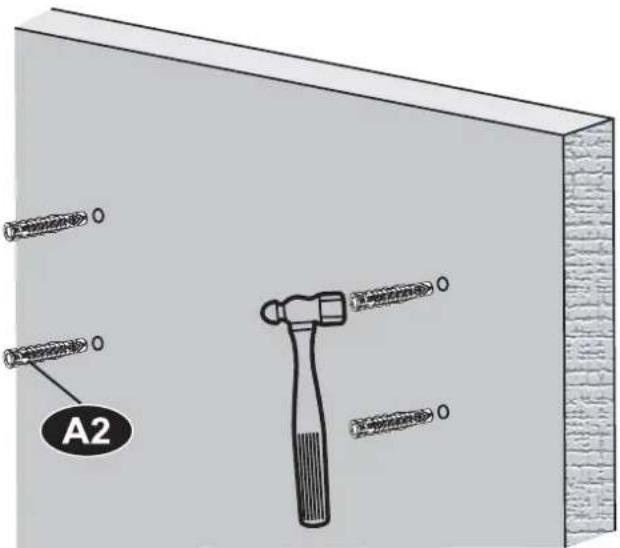

A2Utilisez le marteau pour enfoncer les ancrages [A2] dans le mur. Veillez à ce que les ancrages [A2] soient posés au ras de la surface du béton.

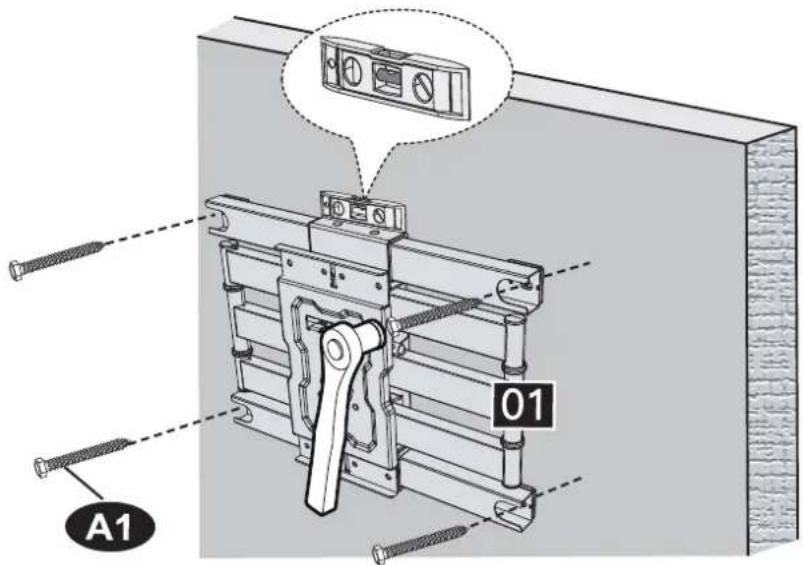

2B-4
Remarque : N'utilisez pas de perceuse pour serrer les tire-fonds. Utilisez uniquement une clé à douille.
Installez la plaque murale à l'aide des tire-fonds [A1]. Serrez les tire-fonds [A1] et tirez-les fermement contre la plaque murale. NE SERREZ PAS trop les tire-fonds [A1].


Vous aurez peut-être besoin d'aide pour cette étape. The 1st person should hold the mount in place and the 2nd person should tighten the lag screws.

Niveau (Non inclus)

1/2 pouce (13mm) Clé à douille (Non inclus)
Pièces et matériel fournis pour l'étape 3 à l'étape 6

Capuchon décoratif
04 x4

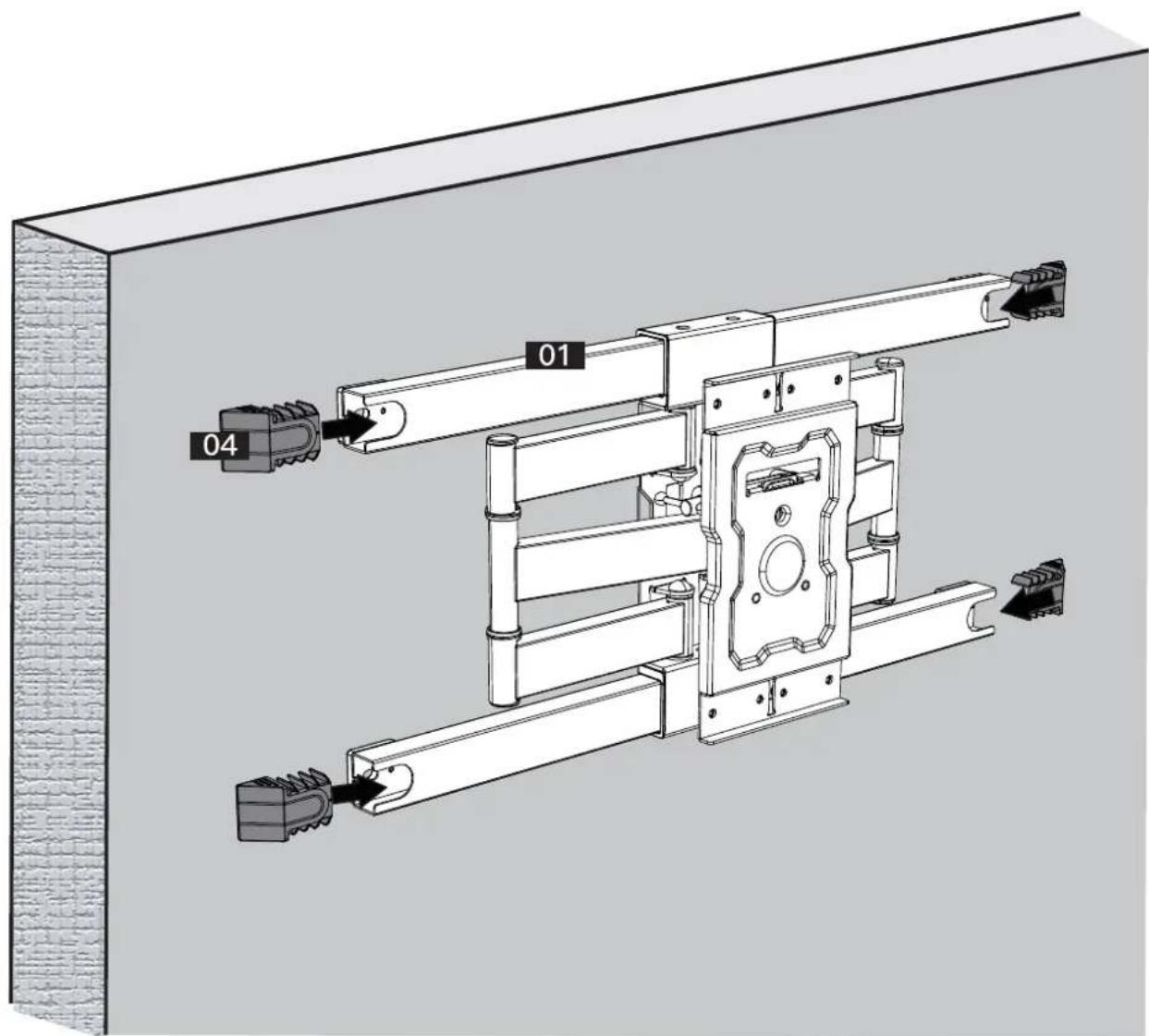

Étape 3 Insérer les capuchons décoratifs [04] sur l'assemblage de bras/mur Plaque [01]
![ErgoAV ERMML3-01B - Étape 3 Insérer les capuchons décoratifs [04] sur l'assemblage de bras/mur Plaque [01] - 1](/content/2026/04/727255/images/0c59154c1a8cab8059ab8be87cbb68e73270d04c3b1e8aa0ec24461c4011d383.jpg)


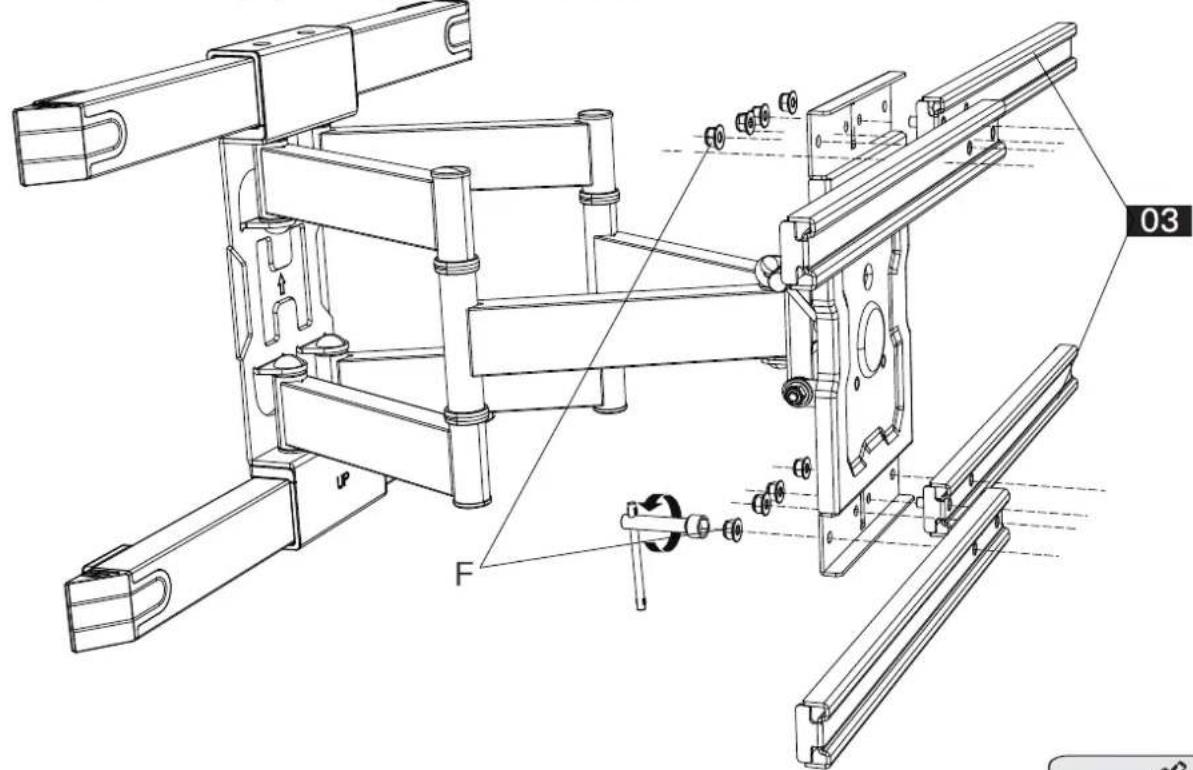

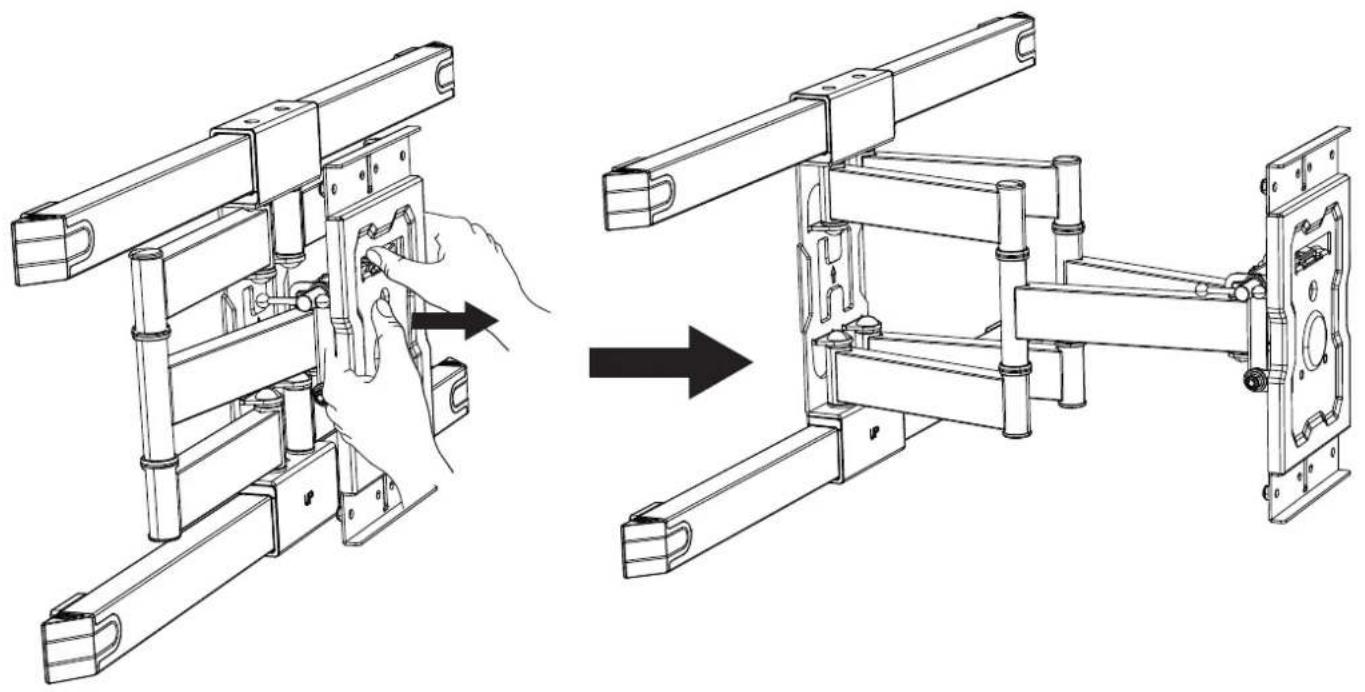

01 04Étape 4 Fixer les extensions de bras à l'assemblage de bras/plaque murale
4-1 Retirez l'assemblage de montage du mur pour mieux assembler les extensions de bras [03].

4-2 Fixez les extensions de bras [03] à l'ensemble bras/plaque murale [01] à l'aide de 8 écrous [F] et d'une clé à douille.

Vous aurez peut-être besoin d'aide pour cette étape.

Clé à douille

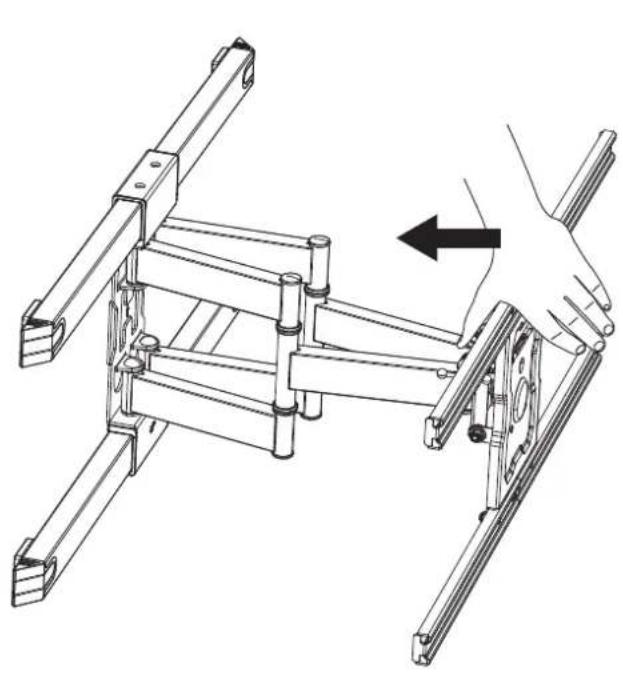

Étape 5 Déplacement horizontal Réglage
- Appuyez l'assemblage de montage vers le mur jusqu'à ce que l'angle entre le bras arrière et la plaque murale soit d'environ 45°.
- Tenez les bras arrière supérieurs et inférieurs avec les deux mains.
- Tirez (ne poussez pas l'assemblage de bras) l'assemblage de bras le long des deux rails horizontaux avec une tension d'environ 10KG jusqu'à la position souhaitée.

L'assemblage de bras se maintiendra de lui-même dans la position souhaitée sans avoir à serrer aucune fixation.

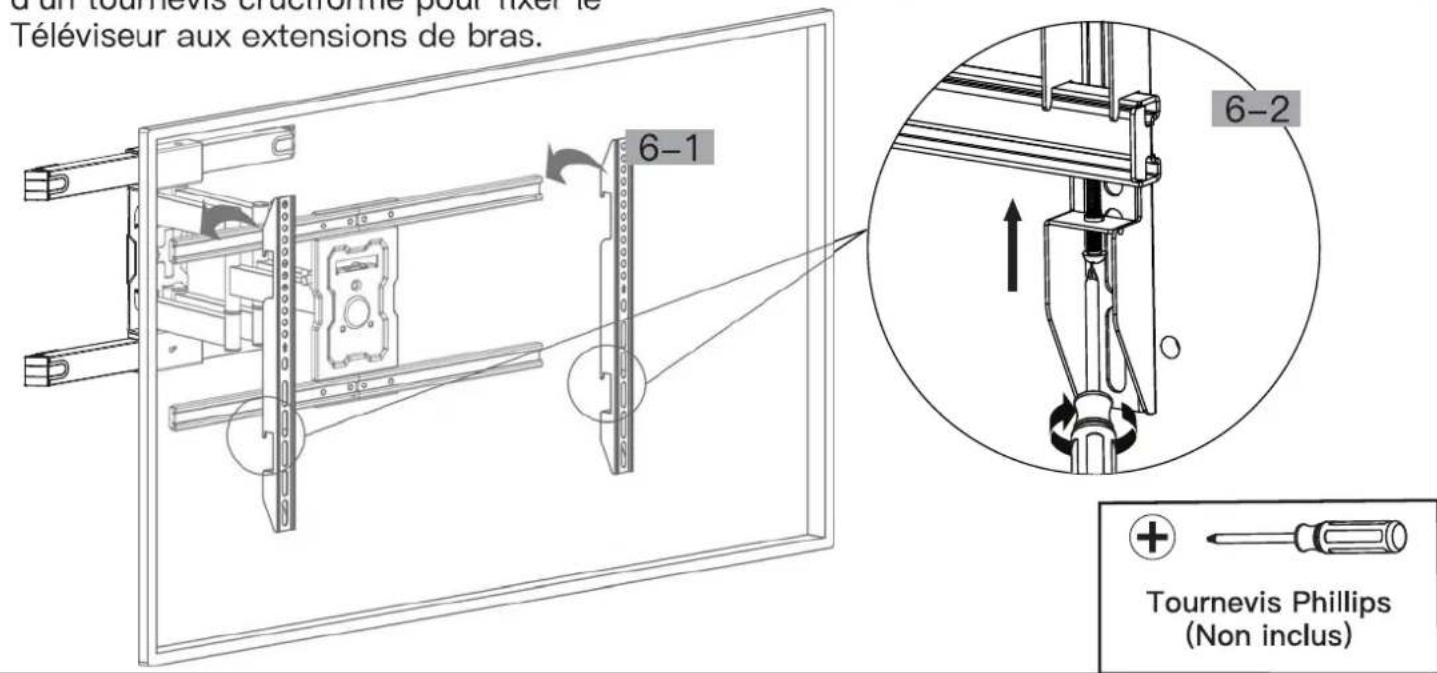

Étape 6 Fixez le Téléviseur sur l'assemblage de bras / plaque murale [01]
- Accrochez le Téléviseur aux extensions de bras.
- Serrez les boulons de sécurité à l'aide d'un tournevis cruciforme pour fixer le Téléviseur aux extensions de bras.
![ErgoAV ERMML3-01B - Étape 6 Fixez le Téléviseur sur l'assemblage de bras / plaque murale [01] - 1](/content/2026/04/727255/images/47b5c0cdd7bcddd3568ce108a1440a94503e4f80b41827fa2d265d37cfbef91c.jpg)
![ErgoAV ERMML3-01B - Étape 6 Fixez le Téléviseur sur l'assemblage de bras / plaque murale [01] - 2](/content/2026/04/727255/images/ef94aaf798cd9573153d66a2d0f2e8e4d9827be2a675578f17cda3bf3e5e97f4.jpg)
LOURD! Vous aurez peut-être besoin d'aide pour cette étape.
![ErgoAV ERMML3-01B - Étape 6 Fixez le Téléviseur sur l'assemblage de bras / plaque murale [01] - 3](/content/2026/04/727255/images/3677f453a424923cccdee53adad994249f3d53b59186f646ef5b01a53ceff05d.jpg)


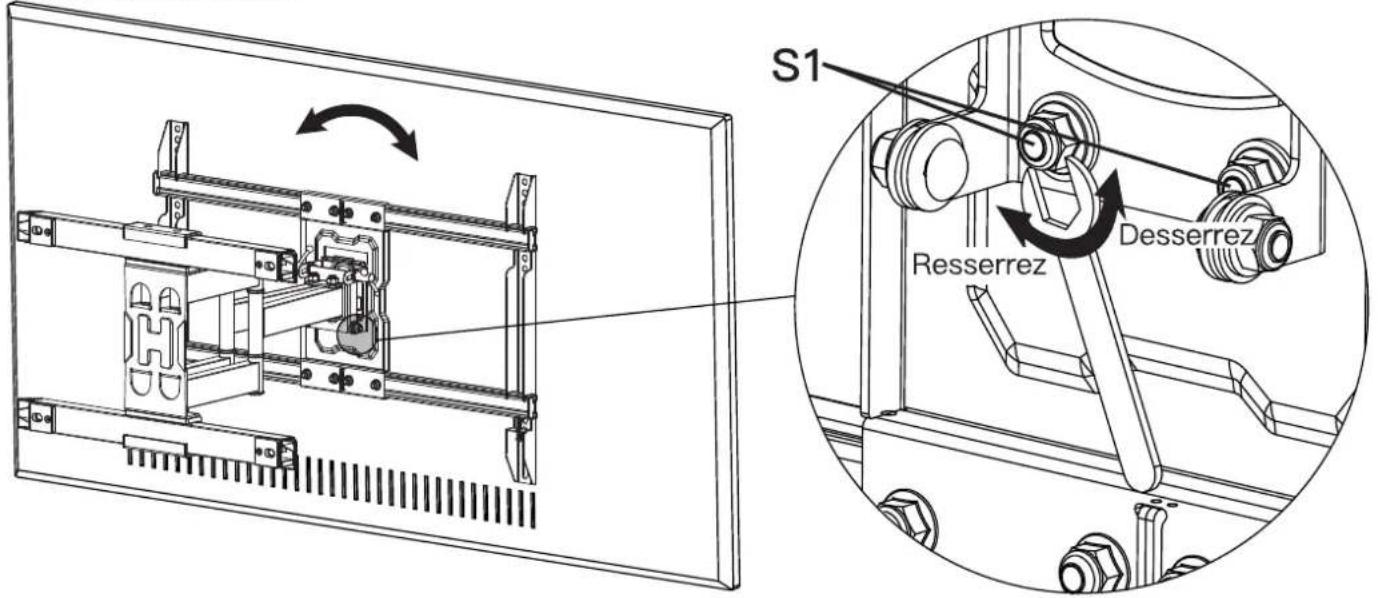

NiveauATTENTION!
NE PAS trop desserrer ces quatre écrous lors du réglage de l'angle de niveau pour éviter que le Téléviseur ne tombe.
- Pour ajuster l'angle de niveau de votre Téléviseur à la position souhaitée, vous pouvez desserrer légèrement les écrous [S1] à l'aide de la clé [10].
- Serrer les écrous [S1] à l'aide de la clé [10] pour maintenir le Téléviseur à l'endroit souhaité.


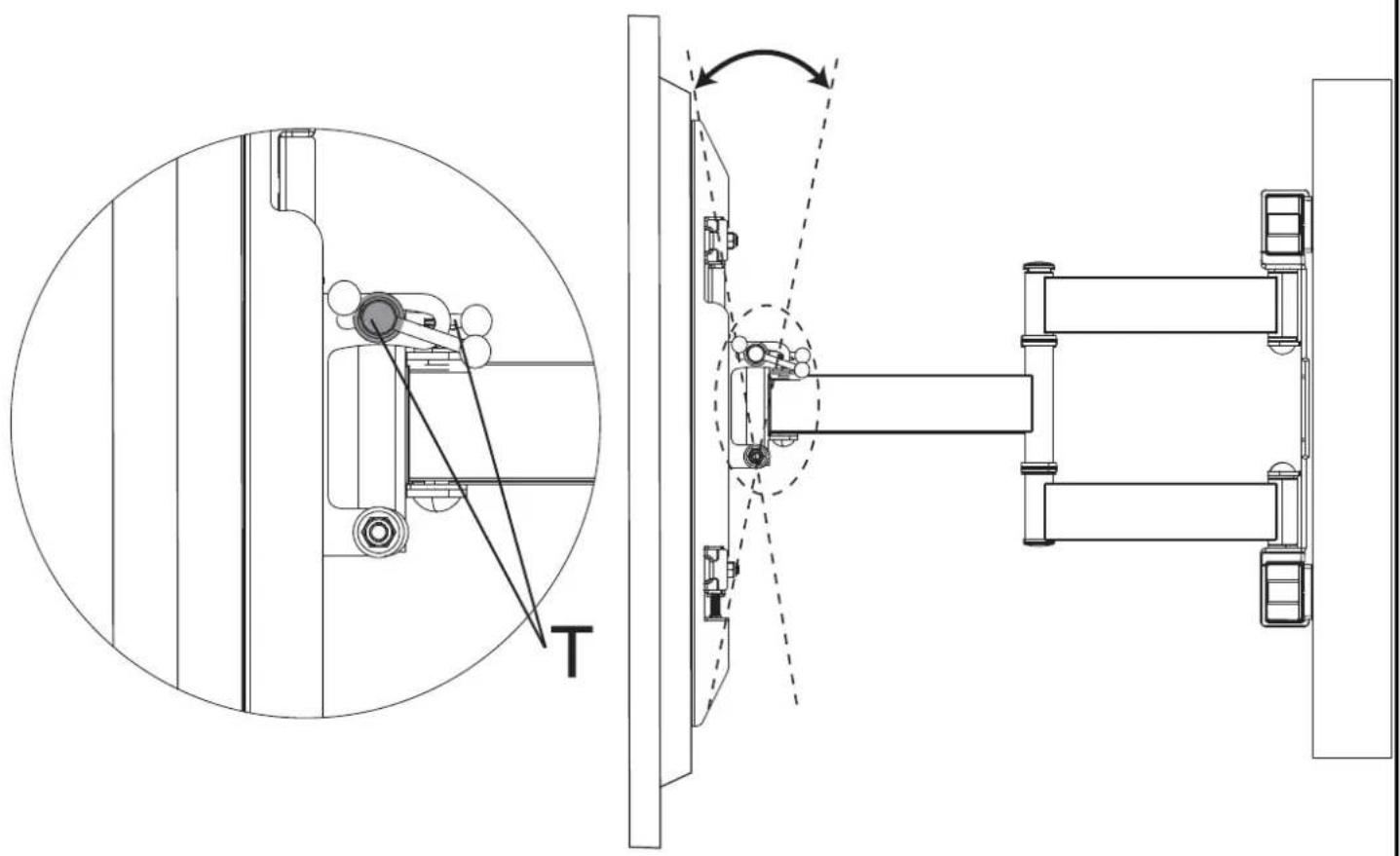

InclinaisonATTENTION!
NE PAS trop desserrer ces quatre écrous lors du réglage de l'angle de niveau pour éviter que le Téléviseur ne tombe.
- Pour incliner votre Téléviseur dans la position souhaitée, vous pouvez desserrer légèrement les écrous [T] à l'aide de la clé à douille.
- Serrez les écrous [T] à l'aide de la clé à douille pour maintenir le Téléviseur à l'endroit souhaité.
