MODE D'EMPLOI ERMSS1-01B ErgoAV
Consignes de sécurité importantes
⚠️ DANGER ! Veuillez lire attentivement toutes les instructions avant de tenter l'installation. Si les instructions ne vous semblent pas claires ou si vous avez des questions, veuillez contacter notre service d'assistance technique au (877) 419–7832 ou notre service clientèle à l'adresse support@ergoav.com.
ATTENTION : L'utilisation avec des produits plus lourds que les poids maxi-mums indiqués peut entraîner une instabilité et des blessures possibles.
- N'utilisez pas ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. Ne dépassez pas la capacité de charge. Nous ne sommes pas responsables des dommages ou blessures causés par un montage incorrect, un assemblage incorrect ou une utilisation inappropriée.
- Ce produit est conçu pour être utilisé dans des murs à ossature de bois, en béton solide et en blocs de béton – NE PAS installer dans des cloisons sèches seules. Veuillez noter : lors de l'installation dans un véhicule récréatif, veuillez consulter notre service client à upport@ergoav.com pour déterminer la profondeur de vis correcte à utiliser pour votre installation.
- Le mur doit être capable de supporter quatre fois le poids du téléviseur et du support combinés.
- Utilisez ce système de montage uniquement pour l'usage auquel il est destiné, tel que décrit dans ces instructions. N'utilisez pas d'accessoires non recommandés par le fabricant.
- Ne pas utiliser à l'extérieur.
- Acheminez correctement les cordons et les câbles pour éviter tout dommage mécanique.
• SAUVEGARDER CES INSTRUCTIONS.
Restrictions de poids
! AVERTISSEMENT
NE PAS dépasser le poids maximum indiqué. Ce support TV est destinée à être utilisé uniquement dans la limite des poids maximums indiqués. L'utilisation de produits plus lourds que les poids maximums indiqués peuvent entraîner une défaillance du support TV et de ses accessoires, et provoquer des dommages et/ou des blessures.

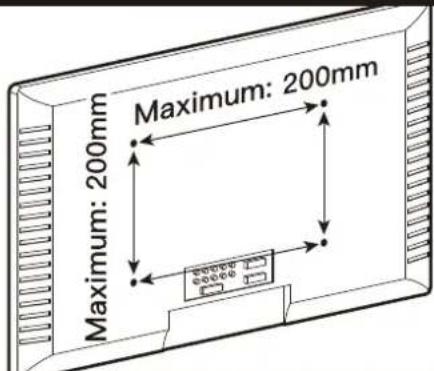

Vérifiez le modèle VESA du TV avant l'installation

Pour le modèle VESA:
Si le motif VESA de votre Téléviseur est inférieur à 75 mm x 75 mm ou supérieur à 200 mm x 200 mm, ce support n'est PAS COMPATIBLE avec votre Téléviseur. Veuillez contacter notre support technique au (877) 419-7832 ou support@ergoav.com pour trouver un support compatible.
Outils nécessaires (non inclus)
![]() | ![]() | ![]() | |||
![]() | ![]() | ![]() | |||
| Mètre ruban | Tournevis Phillips | Crayon | Foreuse | Niveau | 7/16 pouce (11mm)Clé à douille |
| (Nécessaire pour les installations de montants en bois) | (Outils nécessaires à l’installation d’un mur en béton massif, en blocs de béton et en briques) | ||||
Détecteur de goujons | Ou | 5/32 pouce (4mm)Foret à bois | 5/16 pouce (8mm)Foret à béton | Marteaupiqueur | |
Vérifiez la construction de vos murs

ATTENTION
NE PAS installer dans une cloison sèche seule

Montants en bois (avec cloison sèche)

Si vous n'êtes pas sûr de la construction du mur, veuillez contacter notre ligne d'assistance technique au (877) 419-7832 ou notre service clientèle à l'adresse support@ergoav.com.
Pièces et matériel fournis

AVERTISSEMENT : Ce produit contient des petits objets susceptibles de présenter un e d'étouffement en cas d'ingestion.
Avant de commencer l'assemblage, vérifiez que toutes les pièces sont incluses et en bon état. N'utilisez pas de pièces endommagées ou défectueuses. Si vous avez besoin de pièces de rechange, veuillez contacter notre ligne d'assistance technique au (877) 419–7832 ou notre service clientèle à l'adresse support@ergoav.com
- Veuillez noter : le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.

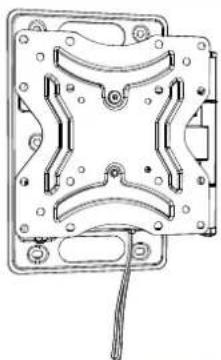

Pièces et matériel fournis pour l'étape 1

Étape 1 Déverrouiller le bras et détacher le plastron

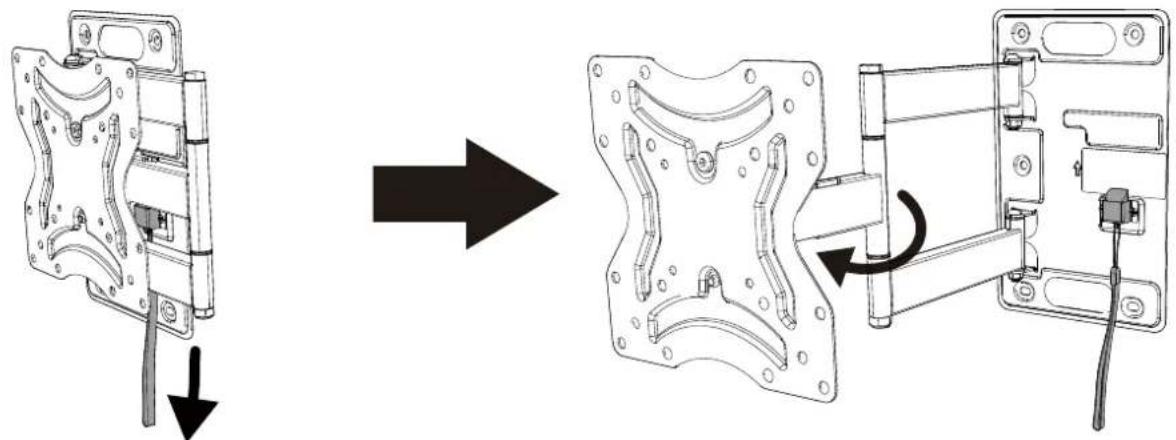

1-1 Tirez la sangle vers le bas et éloignez le bras de la plaque murale.

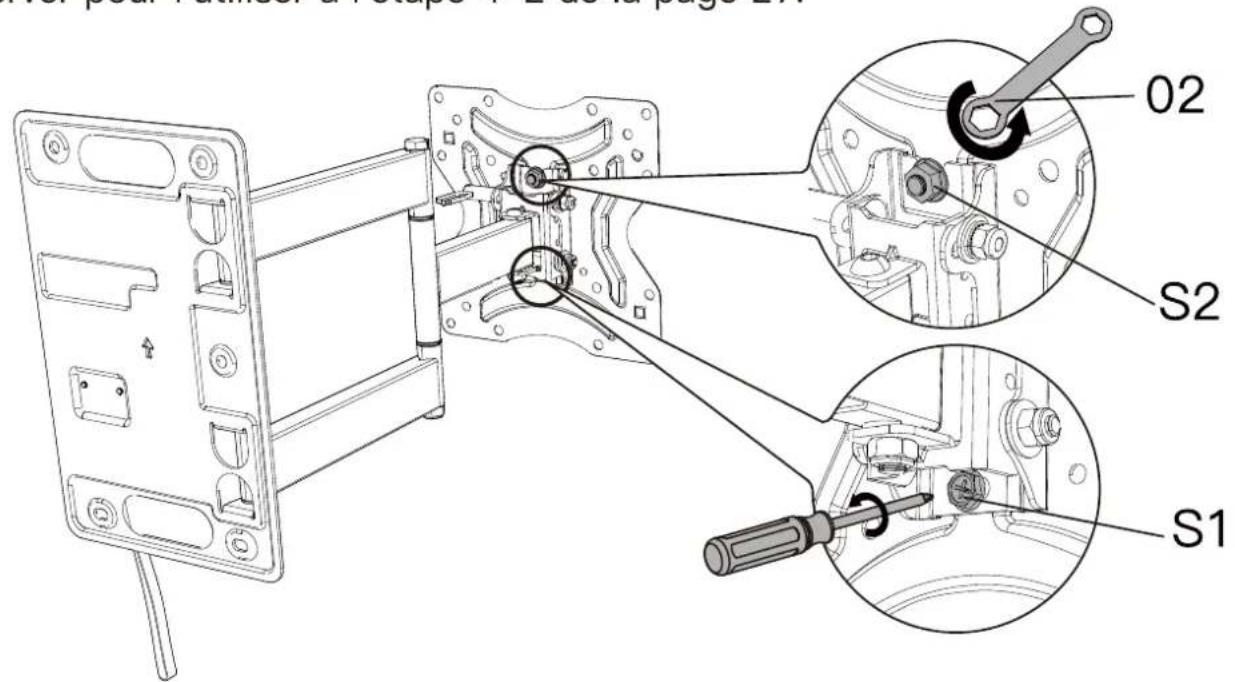

1-2 Dévisser légèrement mais PAS retirer l'écrou [S2] avec la clé [02].
1–3 Retirer le boulon [S1] à l'aide de la clé [02] ou d'un tournevis fourni et le conserver pour l'utiliser à l'étape 4–2 de la page 27.

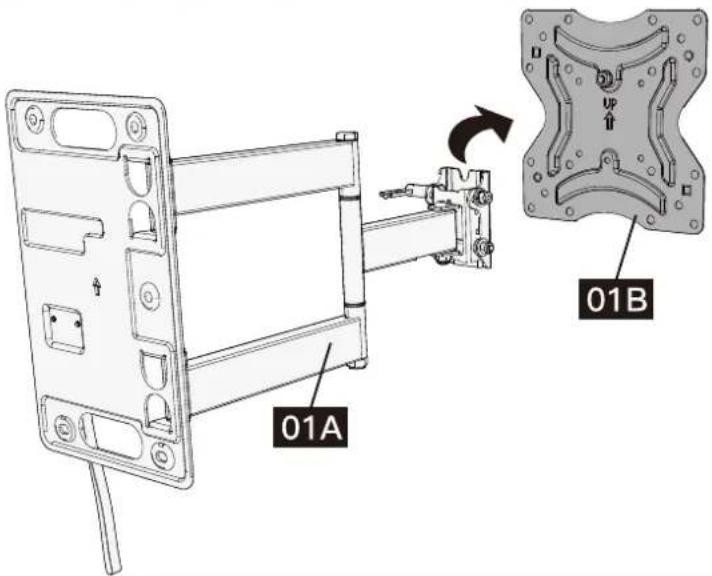

1-4 Séparez le Plaque frontale [01B] de l'Assemblage de bras/plaque murale [01A].
04 Rondelle
05 Entretoises [Si nécessaire]
REMARQUE : Les rondelles et les entretoises sont indiquées en taille réelle.
![ErgoAV ERMSS1-01B - Entretoises [Si nécessaire] - 1](/content/2026/04/727253/images/b3f82d54f5f4a31884be9498efbcfa7b942d292cccf6e9e4a6242ddd1ad8732f.jpg)
[B1] x4
M4/M5
![ErgoAV ERMSS1-01B - Entretoises [Si nécessaire] - 2](/content/2026/04/727253/images/3a3afe6f7a931065231c0191af4a4c09319cf558e89655762420f248a2ddbbb7.jpg)
[B2] x4
M6/M8
![ErgoAV ERMSS1-01B - Entretoises [Si nécessaire] - 3](/content/2026/04/727253/images/137803d031558ff0621cea66d80963e1260fa506dbc5f8b642d069da73d926d7.jpg)
[G1] x4 L2.5mm
![ErgoAV ERMSS1-01B - Entretoises [Si nécessaire] - 4](/content/2026/04/727253/images/754dee48db5c5c746ad31dfce04ac5881e34e8db90bb9f889cb8d465aa6834d9.jpg)
[G2] x8 L10mm
06 Boulons de TV [Une seule taille de boulon convient à votre TV]
REMARQUE : la vis est représentée à sa taille réelle.
M4

M4 x 12mm
[C1] x4

M4 x 30mm
[C2] x4
M5

M5 x 25mm
[D] x4
M6

M6 x 15mm
[E1] x4

Étape 2 Fixez les Supports TV sur le TV

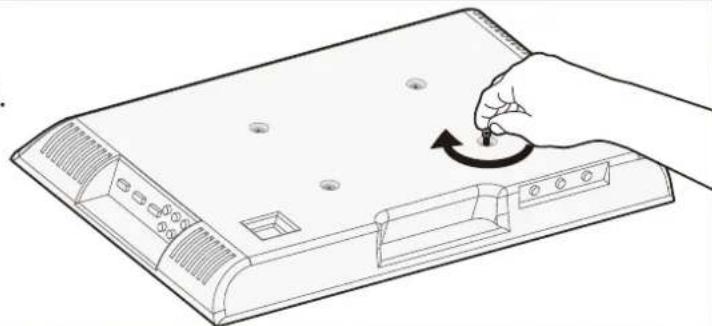

Sélectionnez les Boulons de TV
Une seule taille de boulon convient à votre TV.
M4

O
M5

O
M6

广力云智慧零售收银系统

O
OU
M8

O

REMARQUE : Ne serrez pas trop les boulons de TV pour ne pas l'endommager. Longueur de la vis : vérifiez que le filetage est correctement engagé avec les boulons ou la combinaison vis/entretoises. Nous recommandons un engagement du filetage sur au moins 5 tours.
- Trop court, le TV ne sera pas maintenu.
- Trop long, le TV sera endommagé.

Trop court

Veuillez noter : Lors de l'utilisation des entretoises, il est important de noter qu'elles peuvent être utilisées sur plusieurs couches (c'est-à-dire empilées). Si vous rencontrez des difficultés pour comprendre comment installer les boulons ou les entretoises du téléviseur, veuillez contacter notre service d'assistance technique au (877) 419-7832 ou notre service clientèle à l'adresse support@ergoav.com.

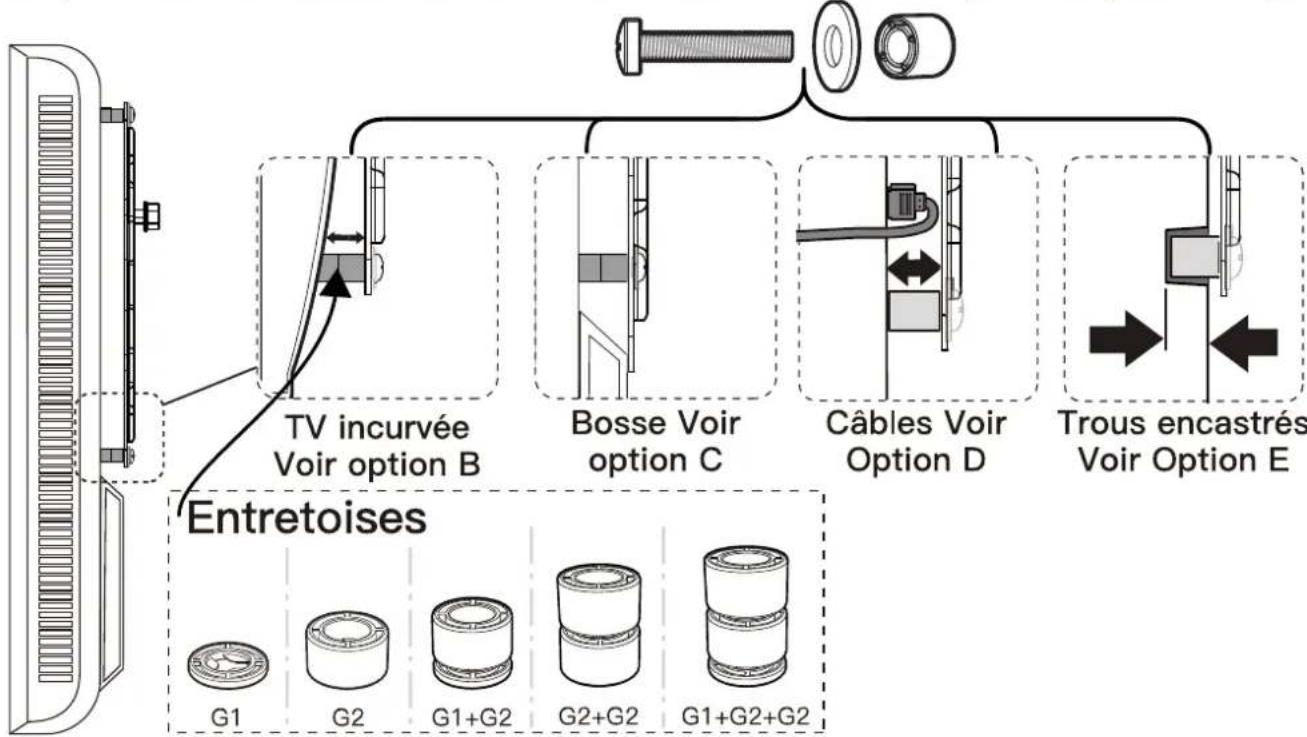

Les pièces nécessaires si vous avez un TV tel qu'indiqué ci-après


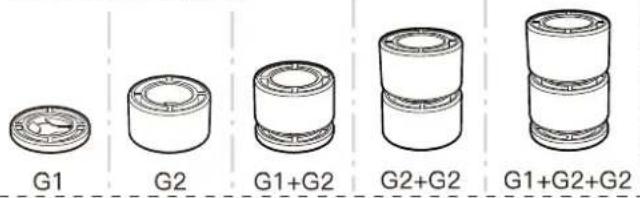

G1 G2 G1+G2 G2+G2 G1+G2+G2

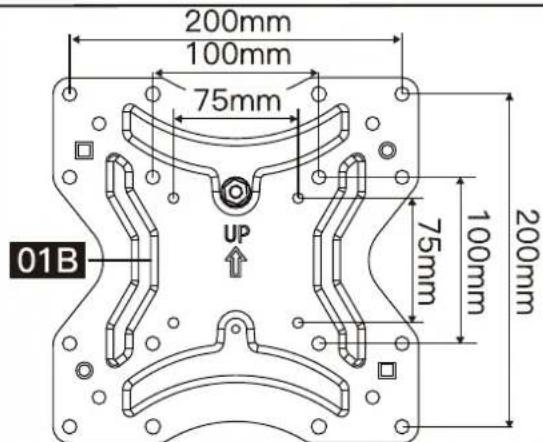

Pour le modèle VESA:
ATTENTION : Lorsque vous fixez la façade [01B] à l'arrière du Téléviseur, assurez-vous que l'écrou préassemblé [S2] est orienté vers le haut du Téléviseur et qu'il est également centré à l'arrière du Téléviseur.
⚠ VEUILLEZ NOTER : les emplacements des trous des boulon sur votre TV peuvent varier en fonction du modèle du fabricant du TV. Nous représentons seulement les emplacements possibles des trous des vis.


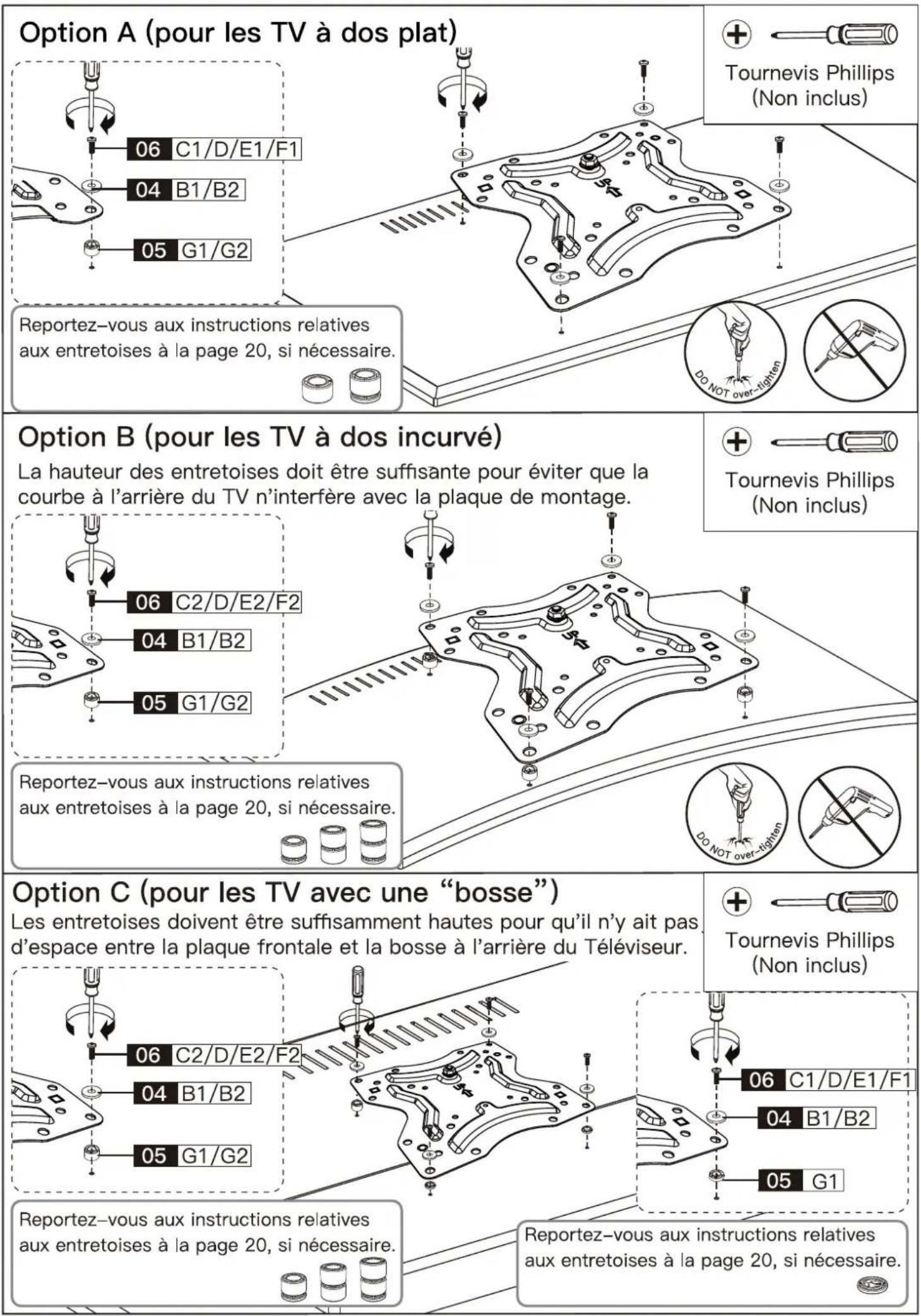

Option A (pour les TV à dos plat) 06 C1/D/E1/F1 04 B1/B2 05 G1/G2 Reportez-vous aux instructions relatives aux entretoises à la page 20, si nécessaire. Tournevis Phillips (Non inclus) Option B (pour les TV à dos incurvé) La hauteur des entretoises doit être suffisante pour éviter que la courbe à l'arrière du TV n'interfère avec la plaque de montage. Tournevis Phillips (Non inclus) 06 C2/D/E2/F2 04 B1/B2 05 G1/G2 Reportez-vous aux instructions relatives aux entretoises à la page 20, si nécessaire. DO NOT over-tighten Option C (pour les TV avec une "bosse") Les entretoises doivent être suffisamment hautes pour qu'il n'y ait pas d'espace entre la plaque frontale et la bosse à l'arrière du Téléviseur. Tournevis Phillips (Non inclus) 06 C2/D/E2/F2 04 B1/B2 05 G1/G2 06 C1/D/E1/F1 04 B1/B2 05 G1 Reportez-vous aux instructions relatives aux entretoises à la page 20, si nécessaire. Reportez-vous aux instructions relatives aux entretoises à la page 20, si nécessaire.Option D (pour téléviseur avec interférence du câble)

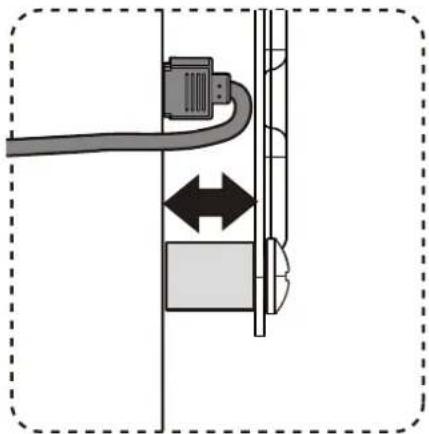

Pour éviter les interférences entre les câbles, utilisez les entretoises [G1] et [G2] pour créer un espace supplémentaire entre le téléviseur et les supports TV.


Tournevis Phillips (Non inclus)

Reportez-vous aux instructions relatives aux entretoises à la page 20, si nécessaire.

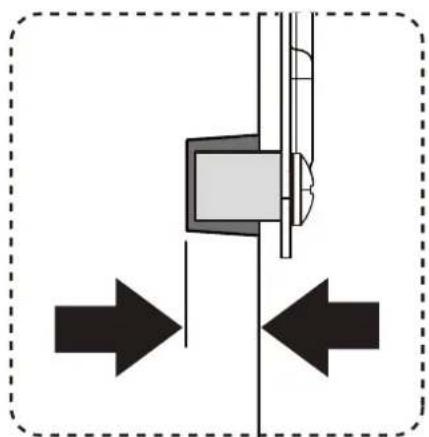

Option E (Pour les trous encastrés)
L'entretoise doit remplir les trous en retrait sur la base du téléviseur afin que les supports TV soient aussi proches que possible du téléviseur.


Tournevis Phillips (Non inclus)

Reportez-vous aux instructions relatives aux entretoises à la page 20, si nécessaire.



Pièces et matériel fournis pour l'étape 3

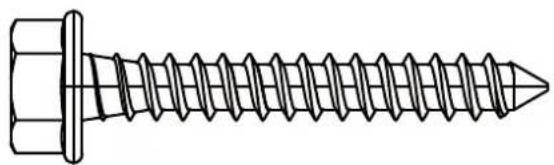

Tire-fond 1/4 x 1 3/4 pouce

Cet ancrage est destiné aux murs en béton UNIQUE-MENT. NE PAS les utiliser dans des cloisons sèches ou les montants en bois.


Étape 3 Fixation de l'Assemblage de bras / Plaque murale [03] au mur
Pour l'installation de montants en bois, suivre l'ÉTAPE 3A Pour l'installation de béton, suivre l'ÉTAPE 3B
Étape 3A Option montants en bois
⚠ AVERTISSEMENT :
N'utilisez pas de perceuse pour serrer les tire-fonds ! Utilisez uniquement une clé à douille.
ATTENTION :
Si l'installation se fait dans un VR, avant de percer, assurez-vous que l'épaisseur de votre mur est supérieure à 2 pouce.

Ancre de mur
A2
● NE PAS UTILISER L'ANCRAGE [A2] POUR CETTE ÉTAPE.
- Assurez-vous que la plaque murale est bien fixée au mur avant de passer à l'étape suivante.
● Taille nominale des montants en bois : commun 2 x 4 pouce (51 x 102 mm)
- Le centre des montants doit être vérifié.
3A-1


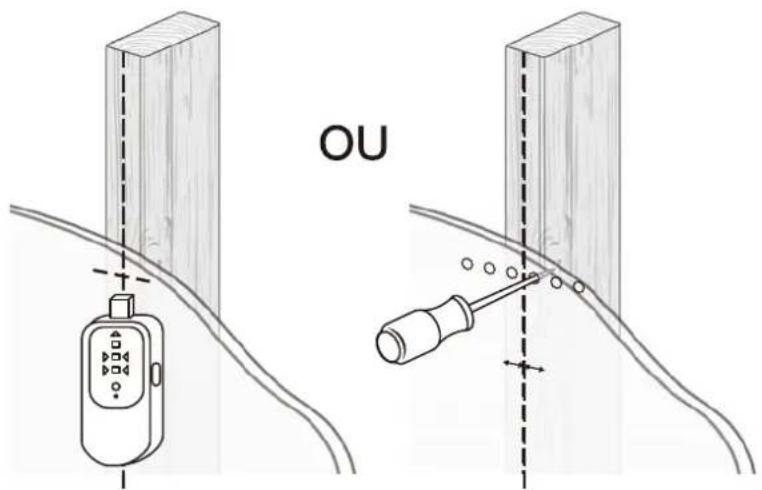

OUUtilisez un détecteur de montants (non inclus) pour localiser les montants en bois ou utilisez une alène (non incluse) pour vérifier les bords. Marquez les emplacements du bord et du centre.

Ailette
(Non inclus)

Détecteur
de goujons
(Non inclus)
3A-2

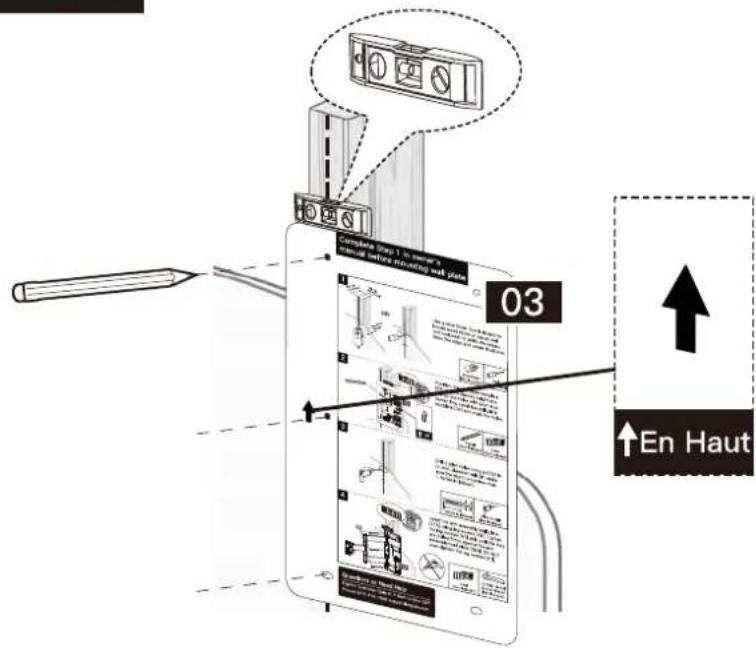

Positionnez le modèle de plaque murale [03] à la hauteur souhaitée et alignez les trous avec la ligne centrale de votre montant. Mettez à niveau le modèle de plaque murale [03] et marquez les trous.

Crayon
(Non inclus)

Niveau
(Non inclus)

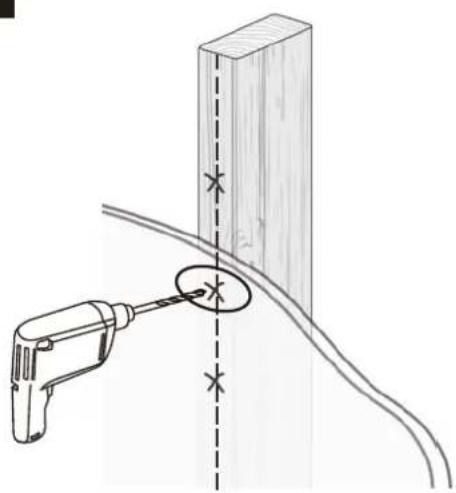

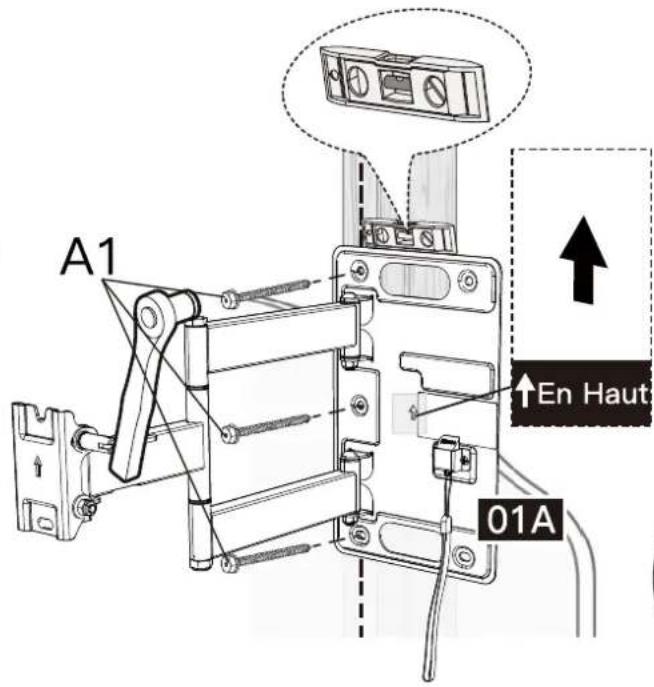

3A-3

Percez 3 trous pilotes à l'aide d'un foret de 5/32 pouce (4 mm) de diamètre. Assurez-vous que la profondeur des trous n'est PAS inférieure à 1 3/4 pouce (45 mm).

⚠ Remarque : N'utilisez pas de perceuse pour serrer les tire-fonds. Utilisez uniquement une clé à douille.

LOURD ! vous aurez peut-être besoin d'aide pour cette étape.
Installez l'Assemblage de bras / Plaque murale [01A] à l'aide des tire-fonds [A1]. Serrez les tire-fonds [A1] jusqu'à ce qu'ils soient fermement tirés contre l'Assemblage de bras / Plaque murale [01A]. NE SERREZ PAS trop les tire-fonds [A1].

7/16 pouce (11mm) Clé à douille (Non inclus)
Étape 2B Option de mur en béton massif

AVERTISSEMENT :
N'UTILISEZ pas de perceuse pour serrer les tire-fonds ! Utilisez uniquement une clé à douille.
- Évitez tout risque de blessure ou de dommage matériel ! NE PAS trop serrer les tire-fonds [A1]. Ne serrez les tire-fonds [A1] que jusqu'à ce qu'ils soient fermement tirés contre la plaque murale.
- Assurez-vous que la plaque murale est bien fixée au mur avant de passer à l'étape suivante.
- Montez la plaque murale directement sur la surface en béton sans aucun revêtement.
● L'épaisseur du mur en béton doit dépasser 5,5 pouce (140 mm).

A3
Wall
Anchor

Épaisseur du mur ≥5 1/2 pouce (140 mm)

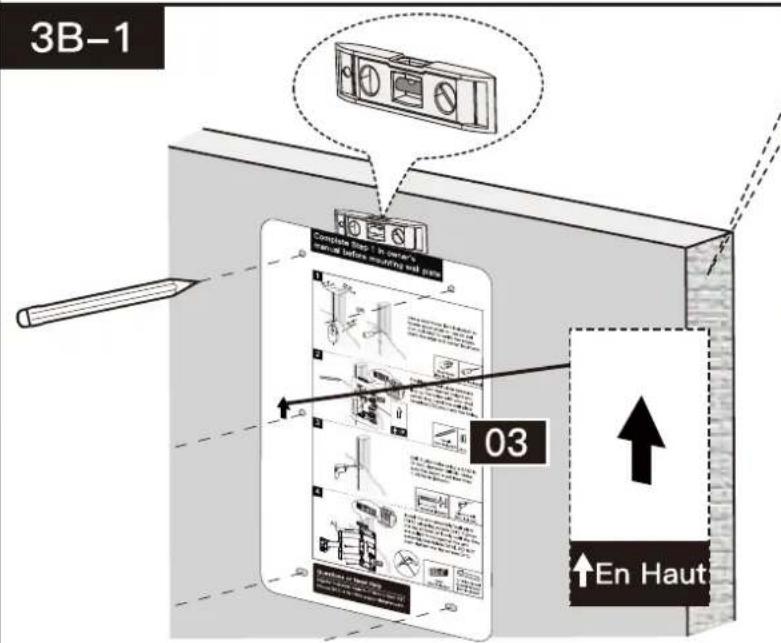

Positionnez le modèle de plaque murale [03] à la hauteur souhaitée. Mettez à niveau le modèle de plaque murale [03] et marquez les emplacements des avant-trous.

Niveau (Non inclus)

Crayon (Non inclus)

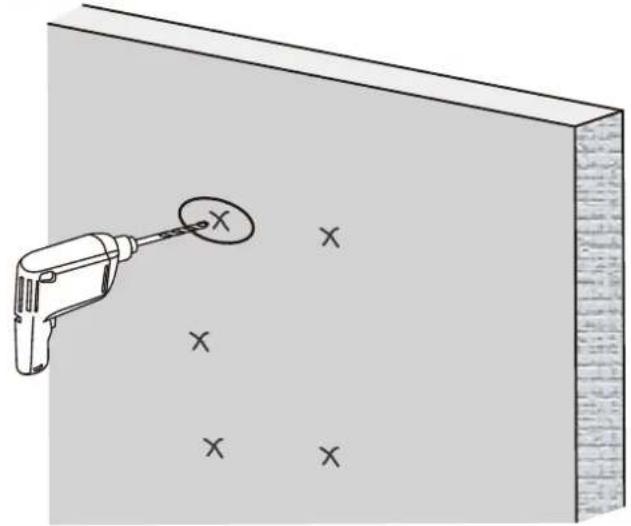

3B-2

Percez 5 trous pilotes à l'aide d'un foret de 5/16 pouce (8 mm) de diamètre. Assurez-vous que la profondeur n'est pas inférieure à 2 pouce (50 mm).

Utilisez le marteau pour enfoncer les ancrages [A3] dans le mur. Veillez à ce que les ancrages [A3] soient posés au ras de la surface du béton.


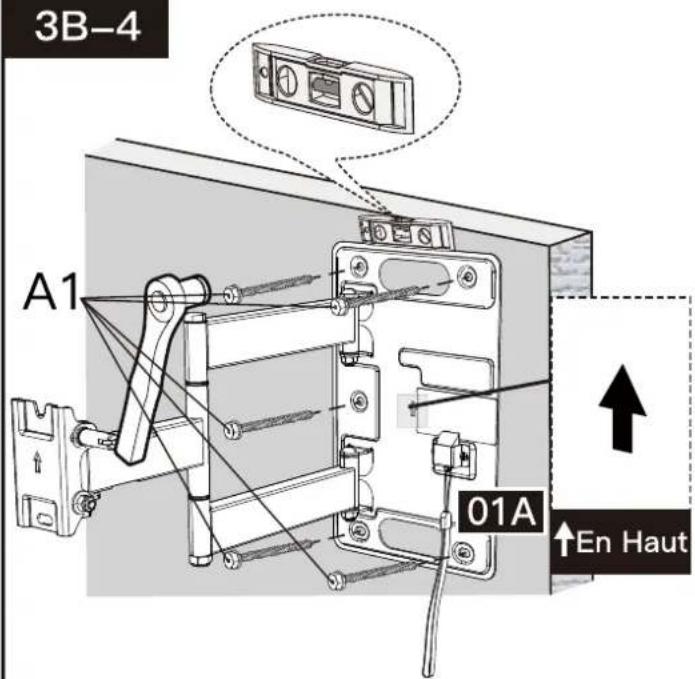

3B-4 A1 01A En Haut
Remarque : N'utilisez pas de rceuse pour serrer les tire-fonds. ilisez uniquement une clé à douille.
Installez l'ensemble bras/plaque murale [01A] à l'aide de 5 vis de blocage [A1]. Ne serrez les tire-fonds [A1] que jusqu'à ce qu'ils soient fermement tirés contre l'ensemble bras/plaque murale [01A]. NE PAS trop serrer les tire-fonds [A1].


LOURD ! vous aurez peut-être besoin d'aide pour cette étape.

Niveau (Non inclus)

7/16 pouce (11mm) Clé à douille (Non inclus)
Étape 4
Accrochez le Téléviseur sur l'assemblage de bras/plaque murale [01A].
![ErgoAV ERMSS1-01B - Accrochez le Téléviseur sur l'assemblage de bras/plaque murale [01A]. - 1](/content/2026/04/727253/images/46a19854291907645a6610ada05daaf2e9cdd1ea1da412bad4bf52c35dba93de.jpg)
![ErgoAV ERMSS1-01B - Accrochez le Téléviseur sur l'assemblage de bras/plaque murale [01A]. - 2](/content/2026/04/727253/images/89bce2759752a41623e03a687e5a703ef8bb1ccc0dd66ce00eaf65696a12016e.jpg)
LOURD ! vous aurez peut-être besoin d'aide pour cette étape.
![ErgoAV ERMSS1-01B - Accrochez le Téléviseur sur l'assemblage de bras/plaque murale [01A]. - 3](/content/2026/04/727253/images/08855b54d5ba4d842c26cab15a1fb95965290c07a19f90a1e57d5e0eb0bf3ced.jpg)
![ErgoAV ERMSS1-01B - Accrochez le Téléviseur sur l'assemblage de bras/plaque murale [01A]. - 4](/content/2026/04/727253/images/c711f0266bf21274c7646304757a1078ee5279f16d36f08475d3810652e0f562.jpg)
Tournevis Phillips (Non inclus)

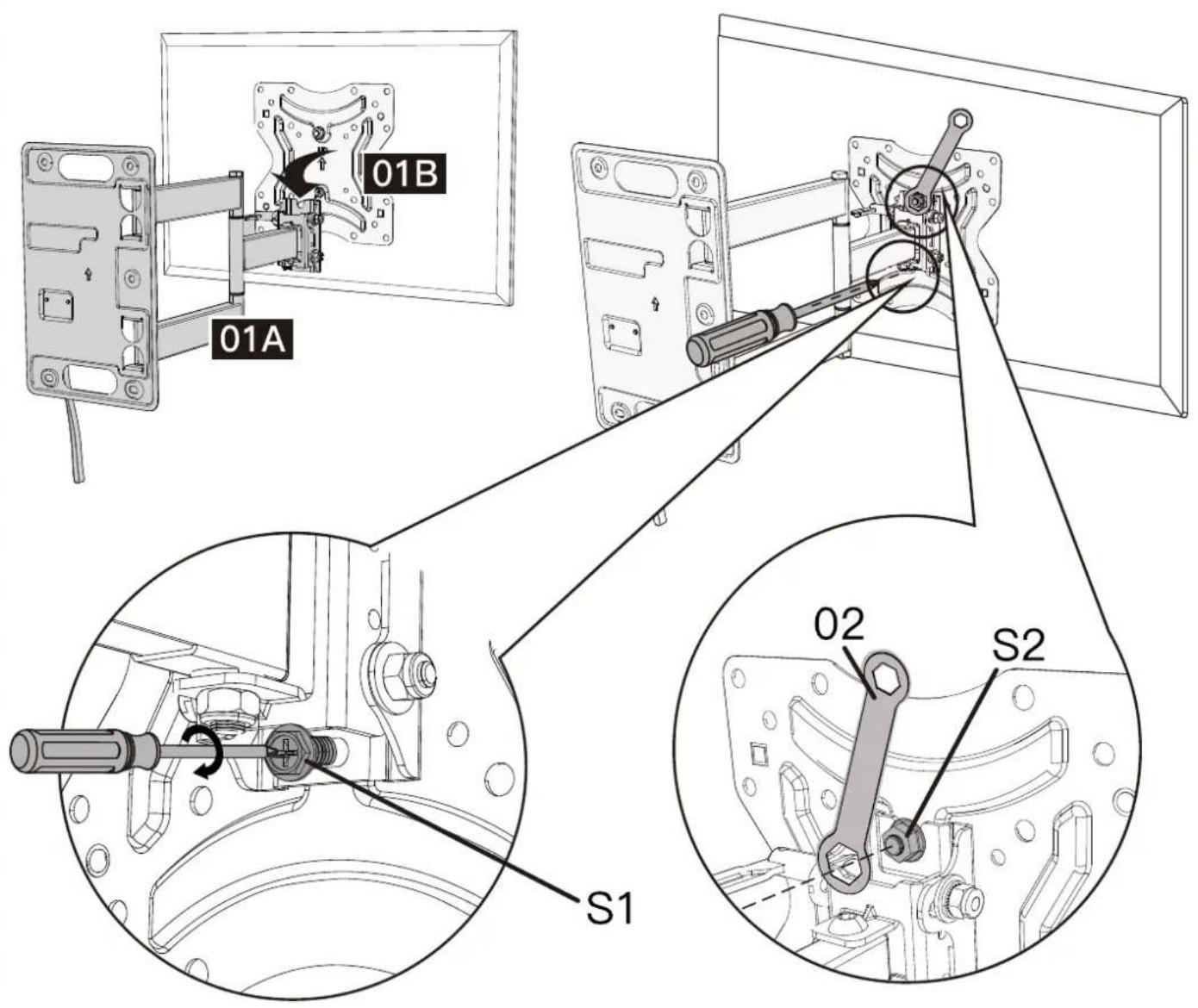

4-1 Accrochez le Téléviseur à l'assemblage de bras/plaque murale [01A], en veillant à ce que l'écrou préassemblé [S2] soit suspendu à l'intérieur du crochet de l'assemblage de bras /plaque murale [01A].
![ErgoAV ERMSS1-01B - Accrochez le Téléviseur sur l'assemblage de bras/plaque murale [01A]. - 5](/content/2026/04/727253/images/fb9fec70c19192d4fab44ca841fe094a79a08d02c53147106e781ef231923f93.jpg)
4-3 Serrez l'écrou [S2].
Étape 5 Réglages

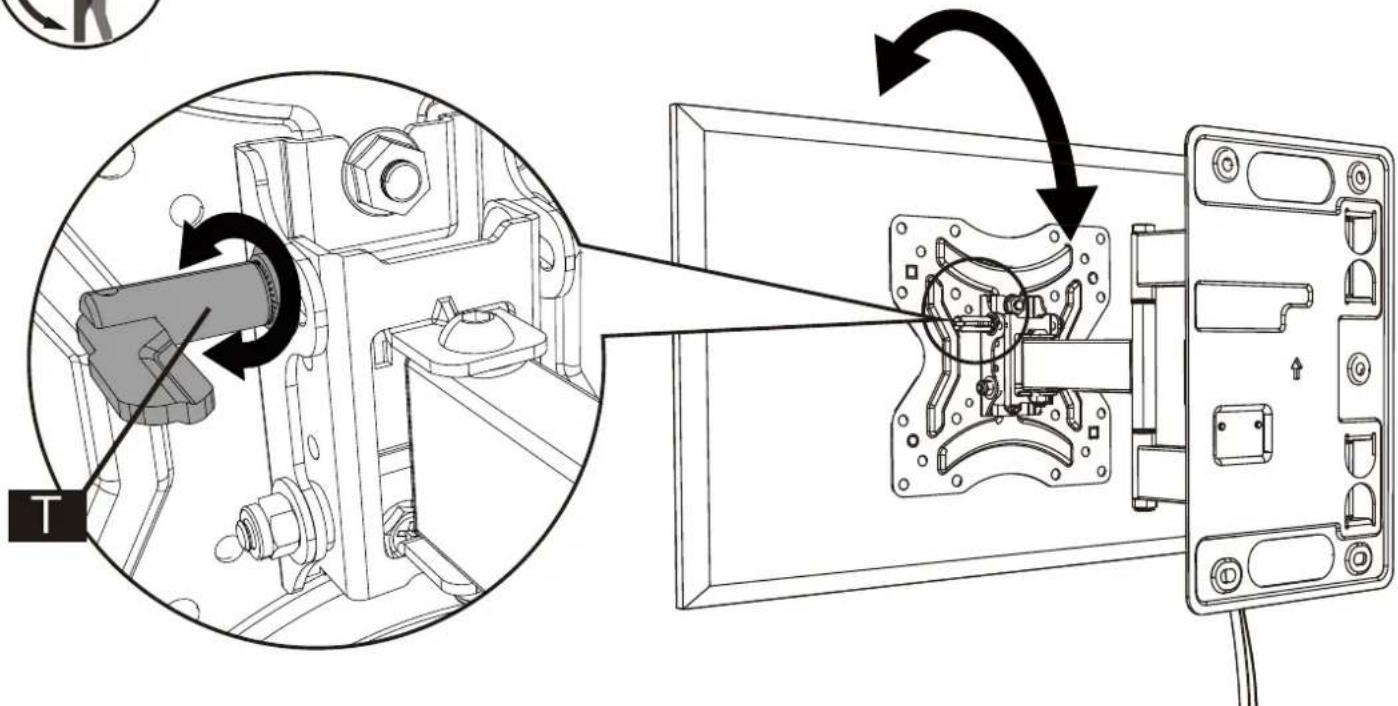

Réglage de l'inclinaison

- Desserrez doucement le Levier [T] à la main.
- Réglez le téléviseur selon l'angle souhaité.
- Serrez le Levier [T] pour fixer le Téléviseur.


Tournevis Phillips
(Non inclus)

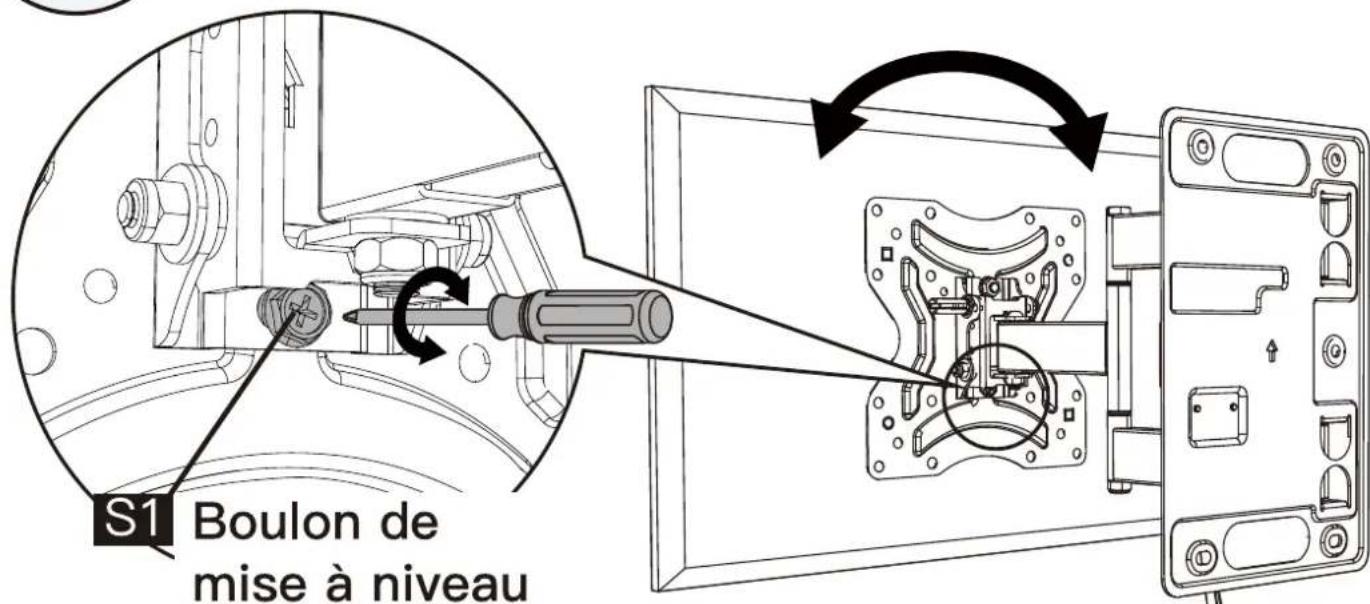

- Réglez le Téléviseur pour qu'il soit de niveau.
- Resserrez fermement le boulon [S1].

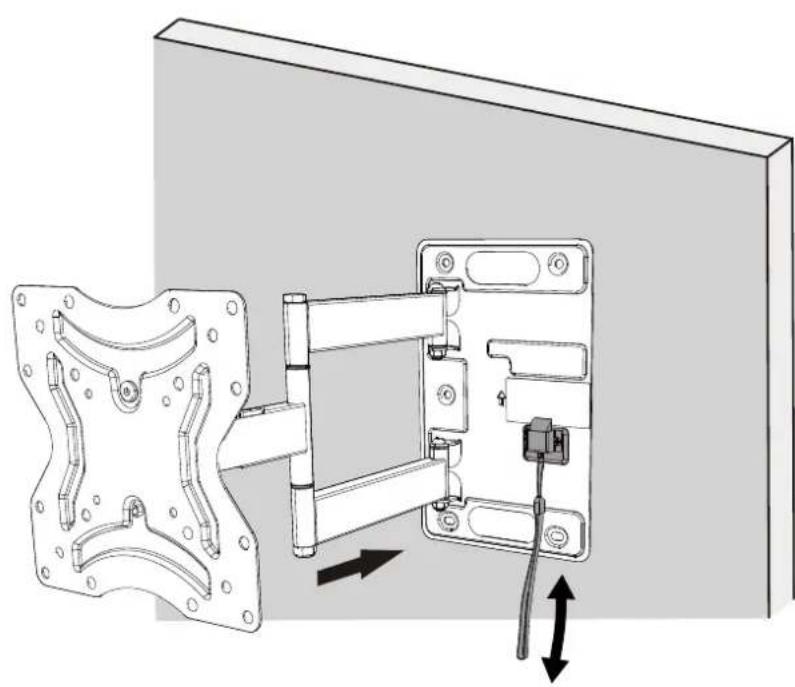

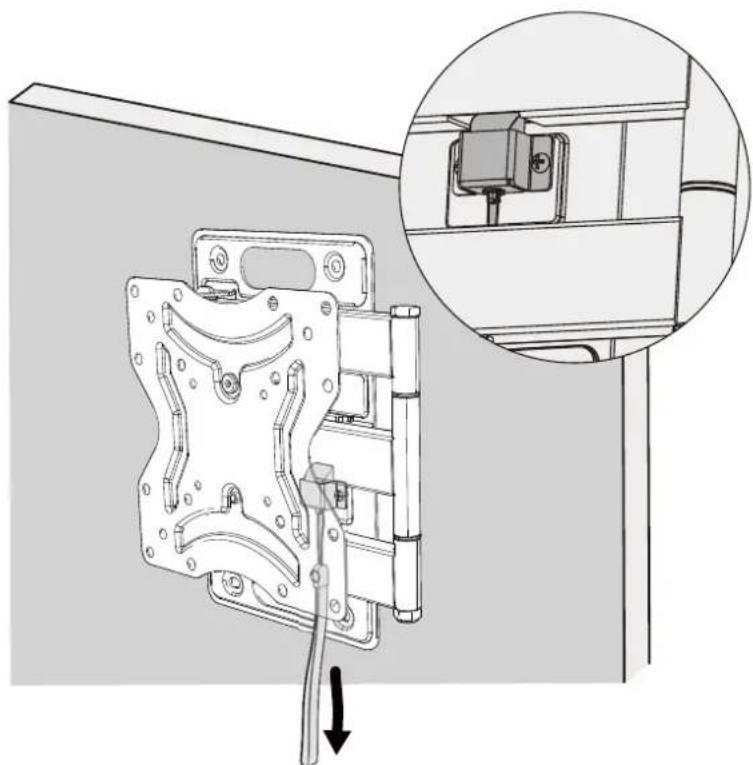

Étape 6 Rangement du Téléviseur
6-1 Pour ranger votre Téléviseur contre le mur, poussez doucement le Téléviseur contre le mur tout en maintenant la sangle vers le bas. Une fois que le Téléviseur est contre le mur, relâchez la sangle et vérifiez que le Téléviseur est maintenu en place par le loquet.

6-2 Pour libérer le Téléviseur de sa position de rangement, poussez-le doucement contre le mur et tirez sur la sangle vers le bas. Une fois que le Téléviseur est éloigné du mur, relâchez la sangle.
