Marque	Rane
Modèle	Zone Power Eight
Type de produit	Amplificateur/récepteur audio pour systèmes 70V/100V
Nombre de canaux	8 canaux
Connecteurs d'entrée	8 connecteurs Euroblock à 3 broches (masse, froid, chaud)
Connecteurs de sortie	8 connecteurs Euroblock à 2 broches pour enceintes 70V/100V
Alimentation	Secteur via câble IEC fourni
Fusible	Remplaçable, calibre approprié requis
Indicateurs LED	Signal (vert), écrêtage (rouge), protection (rouge) par canal
Réglages	Bouton de volume par canal, sélecteur de mode 70V/100V par canal
Ventilation	Entrée d'air avant, sortie d'air arrière – ne pas obstruer
Entretien et nettoyage	Nettoyer avec un chiffon sec, maintenir les grilles de ventilation libres
Sécurité	Utiliser uniquement des enceintes 70V/100V avec transformateur abaisseur ; ne pas court-circuiter les sorties
Pièces détachées et réparabilité	Fusible remplaçable ; contacter le support pour autres réparations
Contenu de la boîte	Zone Power Eight, 8 connecteurs Euroblock 3 broches, 8 connecteurs Euroblock 2 broches, câble d'alimentation, guide d'utilisation
Informations générales	Conçu pour une performance et une fiabilité optimales en installation audio professionnelle

FOIRE AUX QUESTIONS - Zone Power Eight Rane

Quels types d'enceintes puis-je connecter au Zone Power Eight ?

Vous devez utiliser des enceintes de 70V ou 100V équipées de transformateurs abaisseurs. Ne pas utiliser d'enceintes basse impédance (4Ω/8Ω) directement sur ces sorties.

Comment connecter les câbles aux entrées et sorties ?

Utilisez les connecteurs Euroblock fournis. Desserrez les vis, insérez le fil dénudé dans le port approprié (+, -, G), puis resserrez la vis. Connectez ensuite le bloc à l'appareil.

Que signifie la LED de protection rouge ?

La LED PROT rouge indique que l'appareil est en protection contre la surchauffe. Réduisez le volume et assurez une bonne ventilation pour rétablir le fonctionnement.

Comment régler le volume de chaque canal ?

Chaque canal dispose d'un bouton de volume sur le panneau arrière. Tournez-le dans le sens horaire pour augmenter le volume, antihoraire pour le diminuer.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché à l'entrée d'alimentation et à une prise secteur fonctionnelle. Si le fusible est endommagé, remplacez-le par un fusible de calibre approprié.

Comment choisir entre 70V et 100V pour une sortie ?

Utilisez le sélecteur de mode sur le panneau arrière pour choisir 70V ou 100V en fonction de l'enceinte connectée. Le réglage doit correspondre au transformateur de l'enceinte.

Puis-je utiliser des câbles asymétriques ?

Oui, mais veillez à relier la borne (-) à la masse (G) pour éviter le ronflement. Sinon, utilisez des connexions symétriques.

Que faire si le son est déformé ?

Vérifiez que les câbles ne sont pas endommagés, que les réglages de volume sont appropriés et que la LED CLIP n'est pas allumée. Si elle l'est, réduisez le volume de la source ou de l'entrée.

Comment entretenir l'appareil ?

Nettoyez l'extérieur avec un chiffon sec et assurez-vous que les grilles de ventilation avant et arrière ne sont pas obstruées. Ne pas exposer à l'humidité.

Où trouver des informations complémentaires ou du support ?

Visitez ranecommercial.com pour les spécifications, la compatibilité et l'enregistrement. Pour une assistance supplémentaire, rendez-vous sur ranecommercial.com/support.

MODE D'EMPLOI Zone Power Eight Rane

Guide d'utilisation (Français)

Présentation

Merci d'avoir fait l'acquisition du Zone Power Eight. Chez Rane, la performance et la fiabilité sont aussi importantes pour nous qu'ils le sont pour vous. C'est pourquoi nous concevons nos produits avec une seule chose en tête — faire de votre performance la meilleure qui soit.

Contenu de la boîte

Zone Power Eight

8 connecteurs Euroblock à 3 broches de 5 mm

8 connecteurs Euroblock à 2 broches de 5 mm

Câble d'alimentation

Guide d'utilisation

Consignes de sécurité et informations concernant la garantie

Assistance

Pour les toutes dernières informations concernant la documentation, les spécifications techniques, la configuration requise, la compatibilité et l'enregistrement du produit, veuillez visiter ranecommercial.com.

Pour de l'assistance supplémentaire, veuillez visiter ranecommercial.com/support.

Caractéristiques

Panneau avant

1. Indicateur d'alimentation : L'indicateur d'alimentation s'allume lorsque le Zone Power Eight est sous tension.

2. DEL du signal/d'écrêtage/de protection : Chaque colonne de trois DEL indique l'état du signal de l'entrée du canal correspondante (identifiée sur le panneau avant par CH1-8) :

3. DEL du signal (SIG) : La DEL du signal devient verte lorsque le signal de l'entrée est de niveau optimal.

4. DEL d'écrêtage (CLIP) : La DEL d'écrêtage du signal de l'entrée devient rouge lorsque le signal est déformé ou écrêté (plus de 0 dB). Pour éviter l'écrêtage (distorsion) pouvant résulter d'un signal d'entrée fort, tournez le bouton du volume de l'entrée (sur le panneau arrière) dans le sens antihoraire ou diminuez le volume de l'appareil branché à l'entrée.

5. DEL de protection (PROT) : Lorsque la DEL de protection devient rouge, le Zone Power Eight passe en mode de protection contre la surchauffe et arrête de produire un signal. Pour rétablir le signal, vous devez réduire la température du Zone Power Eight en vous assurant qu'il y a une bonne ventilation et/ou diminuez le volume de l'entrée.

6. Grilles d'entrée d'air : Veillez à maintenir ces grilles libres de toute obstruction afin de permettre à l'air de circuler à travers la grille avant et d'assurer le bon fonctionnement de l'appareil.

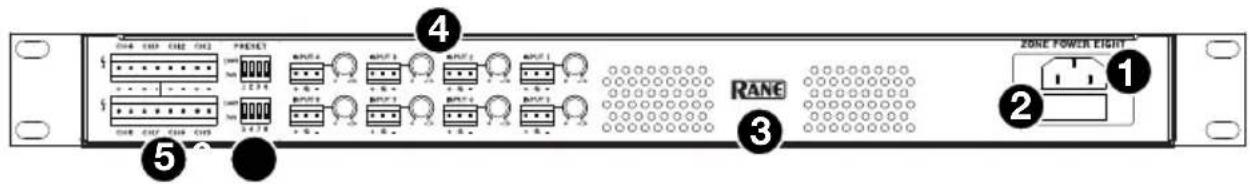

Panneau arrière

1. Entrée d'alimentation : Utilisez le câble d'alimentation fourni pour brancher cette entrée à une prise secteur.
2. Fusible : Si le fusible de l'appareil est endommagé, soulevez cette languette afin de remplacer le fusible. Remplacez-le par un fusible de calibre approprié. L'utilisation d'un fusible de calibre inapproprié pourrait endommager l'appareil et/ou le fusible.
3. Grilles de sortie d'air : L'air aspiré par la grille d'entrée d'air à l'avant traverse l'appareil et est ensuite évacué par cette sortie d'air. Afin d'assurer le bon fonctionnement de l'appareil, veillez à ne pas bloquer ces sorties d'air.
4. Entrées des canaux avec boutons du volume (Input 1-8) : Utilisez les connecteurs Euroblock pour relier ces entrées à vos sources audio. Chaque canal possède un bouton du volume afin de pouvoir augmenter ou diminuer le signal provenant de la source audio. Veuillez consulter la section Démarrage pour de plus amples informations.
5. Sorties des canaux (CH1-8) : Utilisez les connecteurs Euroblock pour relier ces sorties à vos enceintes. Chaque sortie transmet le signal amplifié de l'entrée du canal correspondante à l'enceinte connectée. Veuillez consulter la section Démarrage pour de plus amples informations.

Remarque : Utilisez uniquement des enceintes de 70 V/100 V équipées de transformateurs abaisseurs. L'utilisation d'enceintes à basse impédance (4Ω/8Ω) sur des sorties de 70 V/100 V pourrait surcharger et éventuellement endommager cet amplificateur.

1. Sélecteurs du mode fonctionnement : Pour définir le mode de fonctionnement d'une sortie de canal en fonction de l'enceinte qui lui est connectée, réglez le sélecteur correspondant (1-8) sur 70V ou 100V.

Démarrage

1. Utilisez le connecteurs Euroblock (à 3 broches) fourni pour connecter les entrées des canaux du panneau arrière à vos sources audio. Chaque entrée dispose d'un connecteur de masse (G), d'un connecteur froid/négatif (-), et d'un connecteur chaud/positif (+). Veuillez consulter les instructions ci-dessous pour utiliser un connecteur Euroblock.
2. Utilisez le connecteurs Euroblock (à 2 broches) fourni pour connecter les sorties des canaux du panneau arrière à vos enceintes. Chaque sortie dispose d'un connecteur froid/négatif (-) et d'un connecteur chaud/positif (+). Veuillez consulter les instructions ci-dessous pour utiliser un connecteur Euroblock.
3. Utilisez le câble d'alimentation fourni pour brancher l'entrée d'alimentation à une prise secteur.
4. Mettez toutes vos sources audio et Zone Power Eight.
5. Lancez la lecture sur les sources audio. Réglez le bouton du volume de chaque entrée du canal au besoin.

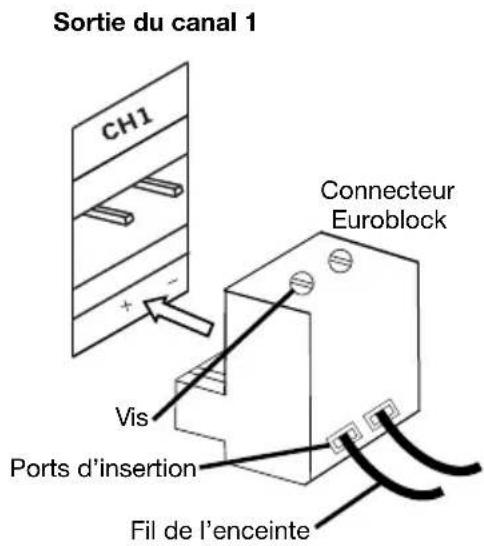

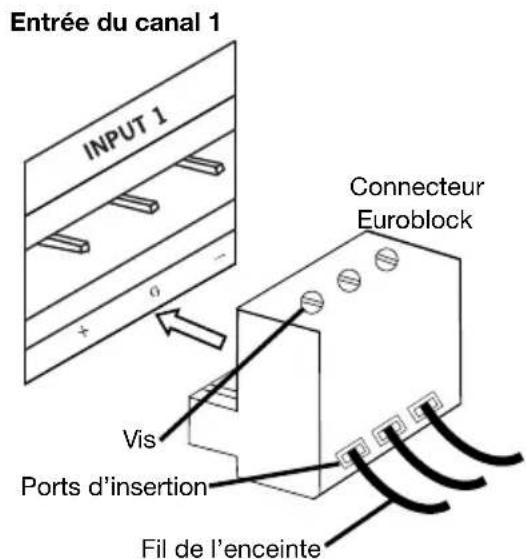

Utilisation du connecteur Euroblock :

1. Utilisez un petit tournevis pour desserrer les vis correspondant aux ports d'insertion du connecteur Euroblock.
2. Torsadez le fil de l'enceinte pour former un brin serré et insérez-le dans le port approprié (en suivant les indications pour +, - et G sur le panneau arrière du Zone Power Eight), en poussant le fil jusqu'à ce qu'il soit bien fixé à l'intérieur. Répétez cette étape pour chacun des ports.
3. Resserrez les vis correspondant aux ports d'insertion du connecteur Euroblock.
4. Insérez le connecteur Euroblock dans l'entrée du canal ou de la sortie du canal souhaité du Zone Power Eight.

Si vous souhaitez déconnecter un fil, desserrez la vis correspondante du connecteur Euroblock avant de retirer le fil.

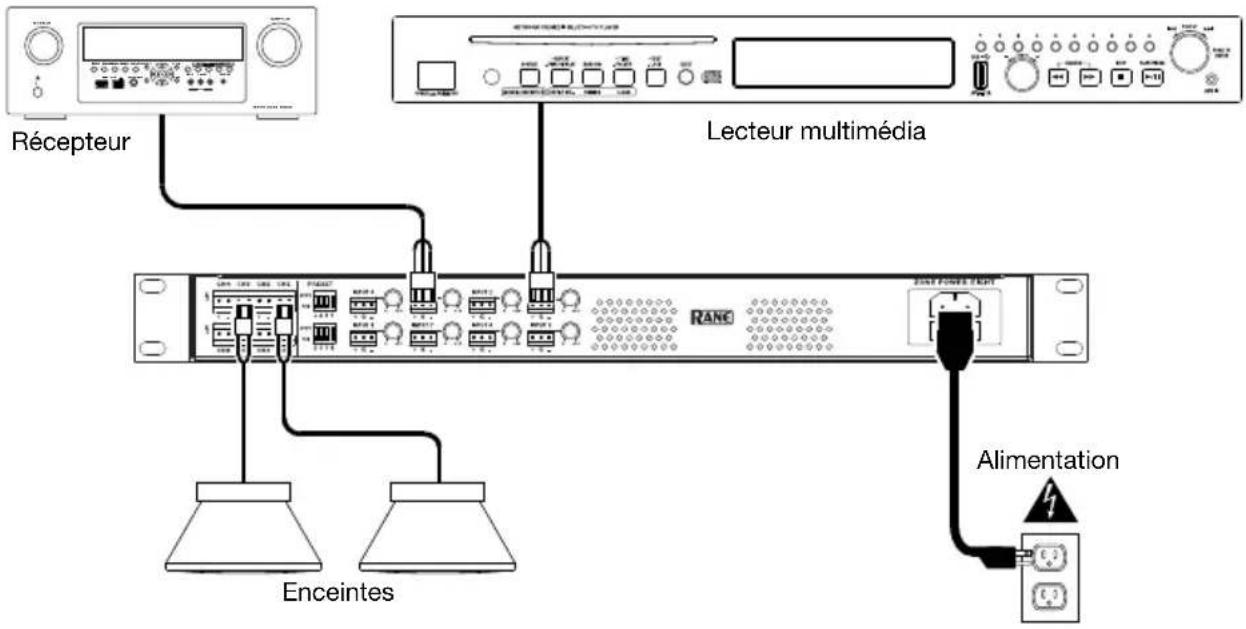

Schéma de connexion

Les éléments qui ne figurent pas dans Présentation > Contenu de la boîte sont vendus séparément.

Guide de dépannage

En cas de problème, procédez comme suit :

• Assurez-vous que tous les câbles et les autres périphériques sont correctement raccordés.
• Assurez-vous que vous utilisez Zone Power Eight comme indiqué dans ce guide d'utilisation.
• Assurez-vous que vos autres appareils ou médias fonctionnent correctement.
- Si vous croyez que Zone Power Eight ne fonctionne pas correctement, vérifiez le tableau suivant afin de trouver le problème et la solution.

Problème :	Solution :
L'appareil ne s'allume pas. Veuillez vous assurer que le câble d'alimentation du Zone Power Eight est correctement branché à l'entrée d'alimentation et à la prise secteur.
Le Zone Power Eight ne produit aucun son, ou le son est déformé.	Assurez-vous que tous les câbles et appareils soient correctement raccordés.Assurez-vous que les câbles ne soient pas endommagés.Assurez-vous que les paramètres de volume de votre enceinte, console de mixage, etc. soient correctement réglés.
Il y a un ronflement ou des bruits parasites dans le signal.	Vérifiez la polarité des connexions d'entrée.Si une connexion asymétrique est utilisée, veillez à ce que la borne (-) soit reliée à la mise à la terre (GND).Si la DEL d'écrêtage est allumée, réduisez le volume de sortie.Vérifiez la polarité des connexions d'enceintes.
