MODE D'EMPLOI B-Twig 8 Mobile ANT
1 | Introduction 47
2 | Installation 48
3 | Description 49
3.1 | Entrées & contrôles 49
3.2 | Alimentation 52
3.3 | Gestion de la batterie et procédures de sécurité 53
3.4 | KIT B-TWIG 8CS MOBILE 56
4 | Instructions de montage et de démontage du système 56
5 | Contrôle du système 59
5.1 | Page menu PRINCIPAL (Fig.1) 59
5.2 | Page menu CANAL (Fig.3) 60
5.3 | Page menu Bluetooth ^ (Fig.4) 60
5.3.1| Connexion Bluetooth® 62
5.4 | Page menu CONFIG (Fig.5) 62

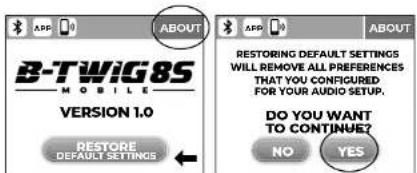

5.5 | Page menu ABOUT (Fig.6) 63
5.6 | Page menu MAIN (Fig.7) 63
6 | Dépannage 65
7 | Spécifications techniques 66
Respectez impérativement les avertissements ou mises en garde contenus dans la présente notice ainsi que les indications de la « NOTICE D'EMPLOI - SECTION 2 »".
CONTENU DE L'EMBALLAGE
• 1 Sub actif B-TWIG 8S MOBILE
• 1 Kit B-TWIG 8CS comprenant :
- 1 élément de support
- 1 enceinte à colonne
- 1 housse transport
• 1 câble d'alimentation (VDE)
• 1 Notice d'emploi - Section 1
• 1 Notice d'emploi - Section 2
1 | INTRODUCTION
Nous vous remercions d'avoir acheté un produit A.N.T - Advanced Native Technologies!
Le système à colonne B-TWIG 8S MOBILE est le fruit de notre grande passion et de notre expérience pluriannuelle. Il a été développé pour vous offrir un produit répondant à toutes vos exigences tout en maintenant durablement sa qualité.
Conçu spécifiquement pour une utilisation extrêmement intuitive et simple, il répond aux besoins de ceux qui veulent un système audio capable de fournir d'excellentes performances, une grande polyvalence de connexions et le meilleur rapport qualité-prix possible pour sa catégorie.
Le subwoofer intègre un bloc-batterie rechargeable au lithium-ion qui, grâce à son électronique spécifique, garantit le fonctionnement du système sans alimentation secteur pendant 20 heures maximum.
En outre, l'application dédiée ANT SPEAKER CONTROLLER permet d'accéder à une variété d'options et de fonctions de contrôle supplémentaires en garantissant une flexibilité d'utilisation optimale.
Les quelques instants que vous consacrerez à la lecture de cette notice d'emploi vous permettront de bien connaître ce produit et de bénéficier pleinement de ses performances.
Pour les consignes de sécurité, les précautions, la garantie et l'élimination, se référer à la section 2 en annexe.
Pour de plus amples informations sur tous les produits du catalogue ANT, veuillez consulter notre site : www.ant-intomusic.com
2 | INSTALLATION

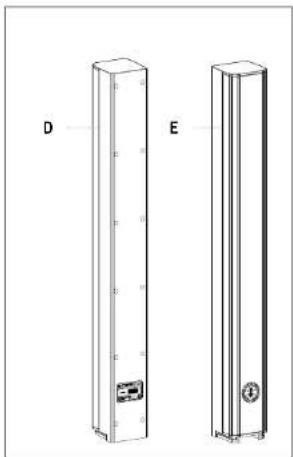

Le système se compose d'un subwoofer actif B-TWIG 8S MOBILE et du kit B-TWIG 8CS
A | Poignée supérieure encastrée.
B | Logement de la batterie.
C | Connecteur coulissant d'accrochage et décrochage rapide des éléments
D | Élément de support/statif.
E | Enceinte passive à colonne.
Téléchargez l'application ANT SPEAKER CONTROLLER à utiliser avec Apple iPhone pour accéder à des options et fonctionnalités supplémentaires.
3 | DESCRIPTION
3.1 | ENTRÉES & CONTROLES
6
1 LINE / HI-Z / MIC CHANNEL 1
Ce sélecteur permet de choisir la sensibilité d'entrée du canal 1.
LINE : signal de ligne, conditions d'utilisation les plus fréquentes.
HI-Z : signal haute impédance provenant d'un instrument de musique.
MIC : signal microphonique, microphone dynamique connecté au canal 1
2 LEVEL CHANNEL 1
Ce contrôle permet de régler le niveau du canal 1. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume ou dans le sens contraire pour le baisser.
3 CONNECTEUR CHANNEL 1
Entrée symétrique avec prise Combo (XLR-F + Jack de 6,35 mm). Accepte les signaux de ligne, microphoniques ou haute impédance (ex. guitare électroacoustique ou électrique). Il est également possible de connecter un microphone avec un câble jack asymétrique.
4 LINE / HI-Z / MIC CHANNEL 2
Ce sélecteur permet de choisir la sensibilité d'entrée du canal 2.
LINE : signal de ligne, conditions d'utilisation les plus fréquentes.
5 LEVEL CHANNEL 2
Ce contrôle permet de régler le niveau du canal 2. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume ou dans le sens contraire pour le baisser.
6 CONNECTEUR CHANNEL 2
Entrée symétrique avec prise Combo (XLR-F + Jack de 6,35 mm). Accepte les signaux de ligne, microphoniques ou haute impédance (ex. guitare électroacoustique ou électrique). Il est également possible de connecter un microphone avec un câble jack asymétrique.
10
12 13
HI-Z : signal haute impédance provenant d'un instrument de musique.
MIC : signal microphonique, microphone dynamique connecté au canal 2
7 STEREO AUX IN
Entrée asymétrique avec prise stéréo sur mini-jack de 3,5 mm.
Connectez à cette entrée le signal d'un dispositif externe tel qu'un Smartphone, une Tablette ou un PC. Il est possible d'utiliser cette entrée et le signal BT en même temps, mais pour une meilleure gestion des niveaux, nous ne recommandons pas cette option.
8 LEVEL CHANNEL 3
Ce contrôle permet de régler le niveau du canal 3. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume ou dans les sens contraire pour le baisser.
9 LED PAIRING
Voyant lumineux d'état de la connexion Bluetooth® :
- voyant vert clignolant, synchronisation et accouplement avec le dispositif mobile en cours
- voyant vert allumé en permanence, streaming audio en cours.
Pour synchroniser et connecter des téléphones mobiles ou des tablettes, voir le chapitre 5 CONTRÔLE DU SYSTÈME
10 CONNECTEUR MAIN OUT
Sortie XLR-M symétrique pour la connexion d'un autre système amplifié. Le signal de cette sortie dépend des niveaux des canaux d'entrée. Le menu de l'application permet de configurer la sortie comme LINK OUT ou MIX OUT.
11 BATTERY LEVEL
Indicateurs d'état de la batterie interne par ordre descendant l'ère barre : lumière verte allumée en permanence, batterie complètement chargée
2ème barre: lumière verte allumée en permanence, batterie à moitié chargée
3ème barre : lumière verte allumée en permanence, batterie chargée à 25 %
4ème barre : lumière rouge allumée en permanence, la batterie n'a presque plus d'autonomie, la recharger au plus vite.
12 LED CHARGE
Ce voyant s'allume pendant la charge de la batterie interne.
Quand la batterie est complètement chargée, la procédure s'arrête automatiquement et le voyant CHARGE s'éteint.
Pour charger la batterie, le cordon d'alimentation doit être branché à la prise secteur avec touche POWER sur CHARGE. La recharge complète dure environ 5 heures.
Il est également possible de recharger la batterie de manière moins efficace lorsque le système est connecté au secteur et que la touche POWER est sur ON.
ATTENTION : les batteries lithium-ion peuvent être irrémédiablement endommagées si elles se déchargent complètement, ce qui peut raccourcir brusquement leur cycle de vie. Éviter de décharger complètement la batterie pendant le fonctionnement afin de préserver sa durée de vie et sa fiabilité.
14
DIGITAL MATRIX CONTROLLER
13 STATUS
Appuyer sur ce bouton pendant 3 ^e pour afficher l'état de charge de la batterie interne. Ce message s'affiche lorsque le système est éteint (OFF) ou qu'il est connecté à l'alimentation électrique avec l'interrupteur POWER sur CHARGE.
14 DIGITAL MATRIX CONTROLLER
Interface LCD de contrôle et visualisation du menu numérique; voir le chapitre 5CONTRÔLEDUSYSTEME pour les détails.
15 SETUP/MAIN LEVEL
Ce bouton rotatif avec bouton poussor intégré est le contrôleur principal des fonctions numériques du système. Il permet l'accès au menu de contrôle ainsi que le réglage des différents paramètres sélectionnés en fonction des dispositifs connectés ou des préférences d'utilisation. Il fait en outre fonction d'un MAIN LEVEL classique pour le réglage du volume de sortie général du système.
16 SIG/CLIP
Indicateur bicolore du niveau de production Led verte : le signal est présent
Led rouge : le signal est très fort, proche de la distorsion.
Si le voyant s'allume en continu, réduire le niveau MAIN LEVEL ou régler différemment les niveaux/ paramètres de CH1, CH2, CH3.

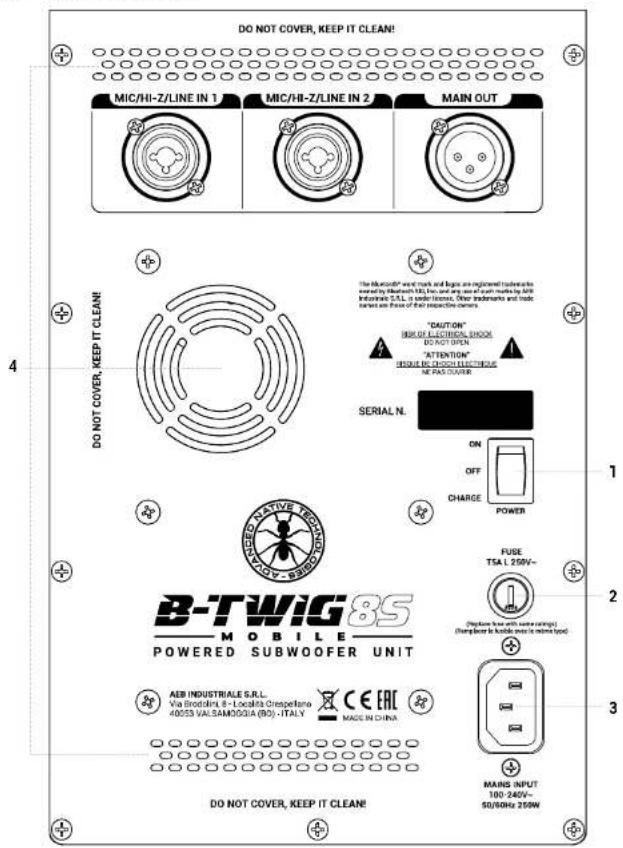

3.2 | ALIMENTATION
52 Notice d'emploi | B-TWIG 8 MOBILE
1 POWER ON/OFF/CHARGE
Interrupteur trois positions
ON:Allumage
OFF:Extinction
CHARGE : Recharge batterie interne
2 FUSE
Fusible de protection
ATTENTION : Remplacez le fusible uniquement par un fusible du même type et avec les mêmes valeurs. Si le fusible continue à sauter, contactez un centre de service agréé.
3 MAINS INPUT
Prise d'entrée IEC avec filtre de ligne intégré. Insérez dans cette prise le cordon d'alimentation fourni avec l'appareil. Vérifiez que l'appareil est éteint avant de connecter le câble au réseau. Pour votre sécurité ne débranchez jamais le pôle de terre.
4 VENTILATEUR DE REFROIDISSEMENT ET TROUS DE VENTILATION
Le processus de refroidissement de l'amplificateur et le maintien de la température du panneau dans les limites de la loi sont garantis par une ventilation adéquate de l'appareil, il est donc recommandé de ne pas obstruer ou recouvrir les orifices d'aération à l'arrière du subwoofer.
3.3 | GESTION DE LA BATTERIE ET PROCÉDURES DE SÉCURITÉ
Le subwoofer B-TWIG 8S MOBILE intègre une batterie lithium-ion de 28,8 V - 5000 mAh avec toutes les protections conformes aux réglementations de sécurité en vigueur.
La batterie présente les caractéristiques suivantes :
- Indicateur de charge intégré au système : l'électronique interne permet de contrôler le niveau de charge. Les indicateurs spéciaux sur le panneau supérieur de l'appareil s'allument pour indiquer le niveau de charge en pourcentage par rapport à la pleine charge de la batterie.
- Sécurité et fiabilité : les nombreux dispositifs de sécurité intégrés assurent la protection des cellules individuelles et des utilisateurs.
- Charge rapide : les batteries lithium-ion ne nécessitent pas de charge d'appoint de longue durée, elles se chargent donc complètement très vite.
- Tolerance de recharges partielles : puisque les cellules lithium-ion tolèrent les recharges partielles, l'interruption de la charge et l'utilisation de la batterie avant la pleine charge, lorsque les besoins de l'installation l'exigent, n'ont aucun impact sur le cycle de vie de la batterie.

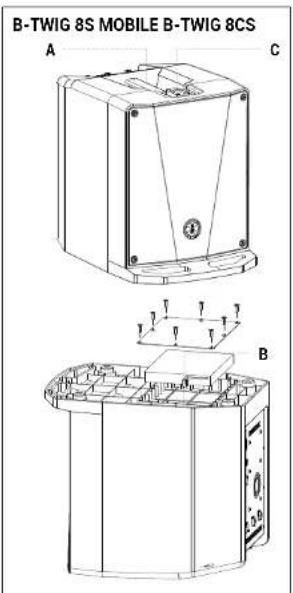

Le compartiment d'accès au bloc-batterie se trouve au bas du subwoofer. Pour accéder à la batterie, enlever les vis de fixation du couvercle (Fig. 1)
B-TWIG 8 MOBILE | Notice d'emploi
B-TWIG8 MOBILE
ATTENTION : Il est recommandé de confier le remplacement de la batterie à du personnel qualifié et autorisé, c'est-à-cire à du personnel ayant des connaissances techniques, une expérience et des instructions spécifiques suffisantes pour assurer la sécurité et la connexion correcte des bornes d'alimentation.
ATTENTION : Utiliser uniquement le même bloc-batterie, conformément aux spécifications techniques indiquées sur la Fig. 2. Cette batterie hautes performances spécifique est la seule approuvée pour garantir une utilisation efficace et en toute sécurité avec le système B-TWIG 8 MOBILE.
Fig. 2 - Étiquette de la batterieFig. 1
ATTENTION: Rique d'horde de finiture. Na pas ourate,
d'oraser ou faire chauffer à une température supérieure à 45°C
ou faire bruler. Suivre les instructions du fabricant.
0769003191029
MAINTENANCE DE LA BATTERIE
La maintenance de la batterie commence dès son acquisition et se poursuit pendant tout son cycle de vie. Le tableau ci-dessous résume les principales opérations de maintenance :
| OPÉRATION EXÉCUTION | |
| Inspecter visuellement | la batterie avant de l'introduire dans l'unité.Vérifier que la polarité des bornes est correcte, rouge positif (+) et noir négatif (-). Vérifier son aspect extérieur et l'absence de bosses et de perforations. |
| Charger la batterie | À la livraison, après utilisation ou quand le signal de batterie déchargée s'affiche.Pour optimiser les performances de la batterie, il est important de la recharger le plus tôt possible si elle est complètement déchargée (ou presque). |
| Maintenir un niveau de charge compris entre 20 % et 40 % du maximum | Quand elle n'est pas utilisée sur une longue période. |
PRÉCAUTIONS D'EMPLOI
Les cellules lithium-ion ont des dimensions réduites et une haute densité énergétique. Manipuler la batterie avec précaution : un usage erroné ou impropre peut entraîner des blessures physiques et des dégâts matériels.
Respecter attentivement les consignes de sécurité ci-dessous.
- Ne pas mettre la batterie en court-circuit : vérifier que les bornes ne sont pas en contact avec du métal ou d'autres matériaux conducteurs pendant le transport et le stockage.
- Ne pas faire tomber ni écraser ou percer la batterie. Une utilisation impropre peut endommager l'appareil et provoquer des courts-circuits internes qui ne sont pas forcément visibles de l'extérieur.
- Ne pas installer la batterie avec les pôles inversés.
- Ne pas exposer la batterie au contact des liquides.
- Ne pas brûler la batterie ni l'exposer à une température supérieure à 60°C.
- Ne pas tenter d'ouvrir la batterie ni de démonter les cellules qu'elle contient.
Si la batterie est tombée ou qu'elle a heurté une surface dure, quel que soit l'état de son boîtier :
- cesser immédiatement de l'utiliser
- mettre la batterie au rebut en respectant les normes en vigueur.
DURÉE DE LA BATTERIE
La durée de vie utile d'une batterie lithium-ion dépend de la fréquence et de la durée d'utilisation. Si elle est utilisée correctement, les cellules internes ont une durée de vie utile de 500 cycles de charge/décharge, soit en moyenne 3 ans, en fonction de l'usure générée par l'utilisation quotidienne. Le risque de panne augmente avec le temps et les conditions d'utilisation. Ces pannes peuvent générer une surchauffe de la batterie et plus rarement un incendie ou une explosion.
MISE AU REBUT
Décharger la batterie et isoler les bornes avec un ruban adhésif avant l'élimination. Eliminer rapidement la batterie usagée ou défectueuse, conformément à la réglementation en vigueur
3.4 | KIT B-TWIG 8CS MOBILE

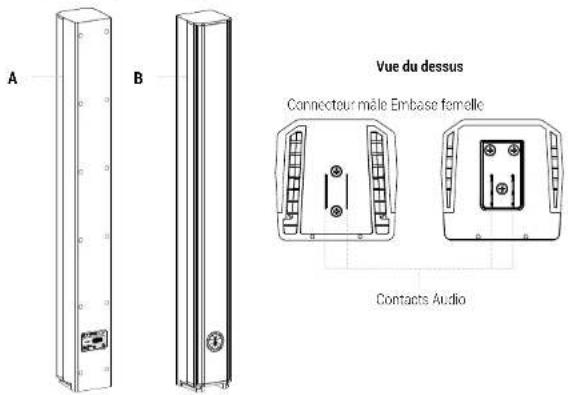

Le kit, fourni avec sa housse de transport, se compose de deux éléments à colonne : un élément statif (A) et une enceinte (B). Ces éléments sont tous deux équipés du mécanisme de connexion coulissante qui permet l'accrochage et le décrochage rapide des éléments qui composent le système, en garantissant un fonctionnement optimal et en toute sécurité.
4 | INSTRUCTIONS DE MONTAGE ET DE DÉMONTAGE DU SYSTÈME
Pour l'installation des appareils et pour garantir leur bon fonctionnement, suivez scrupuleusement les instructions ci-dessous :
- Placez le subwoofer en position verticale sur une surface plane et stable, en contrôlant que tous les pieds en caoutchouc inférieurs adhérent parfaitement au sol ou à la surface du support.
- Ne jamais installer le système sur des chariots mobiles, des chaises, des tables ou des objets similaires qui ne sont pas stables ou capables de supporter le poids.
- Ne jamais utiliser la poignée pour suspendre le système.
- Ne jamais obstruer les orifices de ventilation situés sur le châssis arrière du subwoofer.
- Pour permettre une dissipation correcte de la chaleur de l'amplification, laisser une distance suffisante entre le panneau arrière du subwoofer et d'autres objets tels que les murs, les coins, les rideaux et ne jamais placer l'appareil à proximité de sources de chaleur de quelque nature que ce soit.

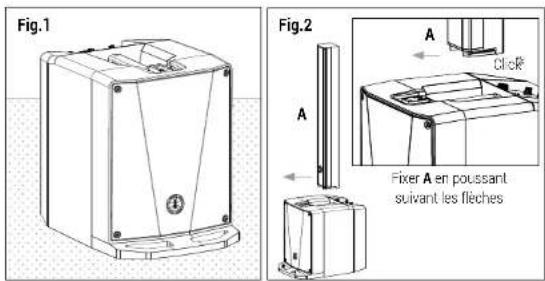

INSTALLATION:
- Placer le subwoofer sur une surface plane sans aucun dénivelé (Fig. 1).
- Fixer l'élément A en le faisant glisser dans le mécanisme d'accrochage coulissant (Fig. 2).

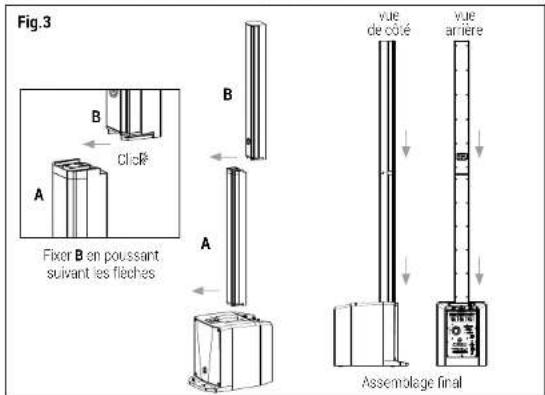

- Répéter l'opération pour fixer l'élément B dans la partie supérieure du système (Fig. 3)

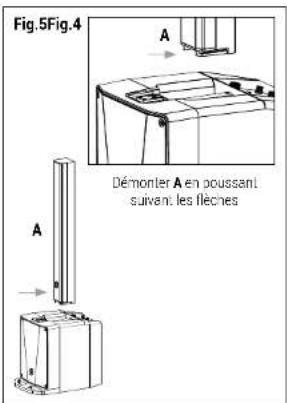

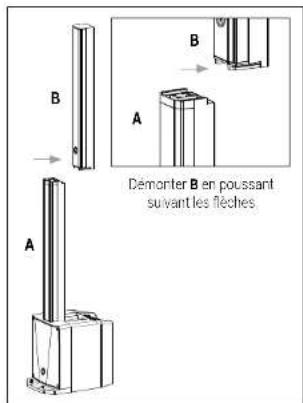

DÉSINSTALLATION:
- Pousser l'élément B vers l'arrière pour le décrocher de l'élément statif (Fig 4)
- Répéter l'opération pour décrocher l'élément A du subwoofer (Fig 5)
5 | CONTRÔLE DU SYSTÈME
Le système B-TWIG 8 MOBILE est extrêmement simple et rapide à configurer. Une interface graphique avancée permet d'accéder directement au cœur du système et de configurer chaque paramètre, de modifier les préréglages, de sauvegarder ou de rappeler des scènes, de régler le volume, l'égalisation et de créer un mixage pour différentes utilisations grâce à la sortie MIX OUT MIX OUT. Toutes les opérations de configuration sont facilitées par l'utilisation d'un encodeur rotatif équipé d'un bouton de confirmation, ce qui rend la configuration de l'ensemble du système extrêmement rapide et simple.
5.1 | PAGE MENU PRINCIPAL (Fig.1)
La première page visualise, à l'allumage du système, la table de mixage à trois canaux avec les niveaux correspondants, l'indicateur d'état (SIG/CLIP) et le type de signal (LINE/HI-Z/MIC), le canal dédié à la sortie Main, lui aussi avec son propre niveau et l'indicateur de signal, les icônes d'activation de la connexion Bluetooth® - APP - Audio Streaming et, enfin, les menus Bluetooth®, CONFIG et ABOUT. Il est possible de mettre en évidence l'icône, le menu ou le paramètre souhaité en tournant simplement le bouton rotatif à gauche ou à droite et d'appuyer pour sélectionner la fonction souhaitée. Les fièches sur le côté des canaux CH1-CH2-CH3 représentent graphiquement la position et le niveau des boutons analogiques de l'unité.
Les icônes 📄 APP - 📋 elles sont activées, s'allument en vert (Fig. 2) :
: Le système est synchronisé via Bluetooth® avec votre dispositif Mobile
APP: Le système peut être entièrement contrôlé par l'application « ANT SPEAKER CONTROLLER ».
Le streaming audio du dispositif mobile est activé et opérationnel.
fig. 1 fig. 2
5.2 | PAGE MENU CANAL (Fig.3)
Appuyer sur la touche du canal souhaité pour accéder à ce menu.
Ce menu permet de visualiser et de régler les paramètres des canaux CH1-CH2-CH3 :
- Égaliseur 3 bandes, HIGH/MID/LOW, intervention de -12 dB à +12 dB
- Filtre HPF, fréquence de 20 Hz à 400 Hz (uniquement pour les canaux CH1 et CH2)
Au terme des réglages, il est possible de revenir au menu principal en appuyant sur la flèche verte.
fig. 3
5.3 | PAGE MENU BLUETOOTH® (Fig.4)
Le système B-TWIG 8 MOBILE est doté d'un récepteur stéréo Bluetooth® 5.0, qui permet d'effectuer une connexion de données avec l'application et, en même temps, le streaming audio sur le dispositif mobile.
Appuyer sur la touche 📄ur accéder à ce menu. Ce menu permet d'activer ou de désactiver les fonctions APP CONNECT et AUDIO STREAMING :
APP CONNECT ON: quand cette fonction est activée, elle permet la synchronisation des données avec l'application « ANT SPEAKER CONTROLLER » uniquement disponible pour les utilisateurs Apple iPhone. Cette fonction est déjà activée dans les configurations par défaut. Avoir soin d'activer cette fonction avant d'ouvrir l'application du téléphone.
APP CONNECT SLAVE : quand cette fonction est activée (Fig. 4A), elle permet de configurer l'unité comme système secondaire supplémentaire (Slave) pouvant être parfaitement contrôlé via l'application. Ainsi faisant, il est possible de choisir l'audio en mode Mono (Fig. 4B) ou Stéréo (Fig. 4C). Contrôler que la commande APP CONNECT est bien sur ON dans le système principal (Master)
AUDIO STREAMING ON : quand cette fonction est activée, elle permet le streaming audio sur le dispositif mobile. Cette fonction est déjà activée dans les configurations par défaut. Avoir soin d'activer cette fonction avant d'associer le dispositif via la connexion Bluetooth®
PAIR : son enfoncement permet d'aciver la synchronisation via Bluetooth? entre le système principal (Master) et le système secondaire (Slave). La touche PAIR a été généralement conçue pour ceux qui ne souhaitent pas contrôler le système via l'application dédiée. Il est possible d'interrompre la synchronisation au système secondaire en appuyant sur ABORT (Fig. 4D) ou de le déconnecter définitivement à la fin de la session en appuyant sur UNPAIR (Fig. 4E)
Remarque : Les utilisateurs iPhone n'ont pas besoin de ce bouton étant donné que la synchronisation entre les deux systèmes, soigneusement configurés, est automatique 10" après le lancement de l'application.
Il est toujours possible de revenir au menu principal en appuyant sur la flèche verte.
Fig. 4 Fig. 4A
Fig. 4C Fig. 4B
Fig. 4D Fig. 4E
5.3.1 | CONNEXION BLUETOOTH®
Contrôler que le dispositif mobile à associer est bien allumé et prêt à être connecté au système :
Activer la synchronisation Bluetooth® en positionnant la commande AUDIO STREAMING sur ON. Durant cette phase la led d'état clignote rapidement. Contrôler que le dispositif effectue bien la recherche des appareils disponibles et qu'il identifie le système en affichant le message « B-TWIG 8 MOBILE ». Sélectionner « B-TWIG 8 MOBILE » dans la liste pour synchroniser le système avec le dispositif mobile. La led d'état reste allumée.
Il est à présent possible de reproduire les morceaux sélectionnés sur le dispositif connecté à distance.
Remarque : durant la connexion de données via l'application, le menu Bluetooth® du dispositif mobile visualisera une deuxième fois le message « B-TWIG 8 MOBILE » qui ne pourra pas être sélectionné. L'utilisateur pourra ainsi contrôler la connexion de données entre l'application et le système (Fig. 4F)
fig. 4F
5.4 | PAGE MENU CONFIG (Fig.5)
Appuyer sur la touche CONFIG pour accéder à ce menu. Ce menu permet d'activer ou de désactiver les fonctions AUTO STEREO PAIRING et SCREENSAVER :
AUTO STEREO PAIRING ON: quand elle est activée, cette fonction permet la synchronisation audio et données via Bluetooth® en automatique entre l'unité principale (Master) et une unité secondaire (Slave). Cette fonction est, par défaut, désactivée auprès allumage du système.
SCREENSAVER : cette fonction permet d'activer l'extinction de l'écran graphique au bout de 5" d'inactivité du système. Cette fonction permet de prolonger la durée de vie moyenne de l'écran et de préserver l'autonomie de la batterie durant le fonctionnement du système. Appuyer sur une commande quelconque de l'application ou du panneau de configuration pour désactiver l'économiseur d'écran
Fig. 5
Cette fonction est, par défaut, désactivée au premier allumage du système. Il est toujours possible de revenir au menu principal en appuyant sur la flèche verte.
Appuyer sur la touche ABOUT souhaité pour accéder à ce menu. Ce menu permet de visualiser la version du firmware et de rappeler les paramètres d'usine au moyen de la touche spécifique RESTORE DEFAULT SETTINGS (Fig 6A)
Fig. 6 Fig. 6A
5.6 | PAGE MENU MAIN (Fig.7)
Appuyer sur le canal MAIN pour accéder à ce menu. Ce menu permet de configurer le système entre différents préréglages d'égalisation, de régler le DELAY et de configurer la modalité d'output sur la sortie MAIN OUT. À savoir :
PRESET : appuyer sur cette commande et utiliser le bouton rotatif pour choisir les quatre préréglages dédiés
PLAYBACK : les basses et hautes fréquences sont privilégiées pour l'audio et l'utilisation de la musique (lecteurs CD, lecteurs MP3, etc.).
DJ SOUND : pour toutes les situations de diffusion de la musique en arrière-plan. Dans ce cas, les basses fréquences sont étendues et améliorées, de manière à créer un son plus enveloppant même à un faible niveau sonore.
B-TWIG8 MOBILE
LIVE SOUND : pour utiliser le système durant les performances en direct. Convient pour les musiciens et les chanteurs.
SPEECH : pour une utilisation dans les discours (présentations, démonstrations, cabarets, etc.). Les basses fréquences indésirables en dehors de la gamme des voix sont limitées.
DELAY : permet d'introduire un retard de reproduction sur tout le système. Échelle de 0 m à 12 m avec pas de 1 m.
MAIN OUT : cette commande permet d'établir le signal à envoyer à la sortie MAIN OUT présente à l'arrière du subwoofer. LINK : connecte en parallèle le signal présent sur CH1-CH2-CH3. Dans ce cas, le signal est prélèvé avant le contrôle du volume de chaque canal individuel. Configurer la modalité MIX pour avoir un mixage du signal présent sur CH1-CH2-CH3. Dans ce cas, le signal de sortie est établi par les commandes de volume de chaque canal et par le MAIN LEVEL.
fig. 7
Il est toujours possible de revenir au menu principal en appuyant sur la flèche verte.
6 | DÉPANNAGE
| PROBLÈME VOYANTS LUMINEUX SOLUTION | ||
| Aucun son ou son trop faible. | LED Power éteinte. | Assurez-vous que l'appareil est branché correctement à la prise de courant. |
| LED Power allumée, mais LEVEL des canaux c'entrée baissés | Contrôler les connexions entre les sources et les entrées, puis augmenter le LEVEL des canaux. | |
| LEVEL augmenté mais aucun son | Contrôler les sélecteurs des entrées | |
| LEVEL du canal 3 augmenté mais aucun signal sonore Bluetooth* | Contrôler les sélecteurs des entréesSynchroniser à nouveau le signal Bluetooth* | |
| Distorsion | Led ON/LIMIT rouge | Baisser le LEVEL des canaux d'entrée |
| Led ON/LIMIT verte | Vérifier le niveau de la sourceVérifier la connexion parfaite entre le subwoofer et les éléments A/B | |
| Son résonant | Contrôler le niveau LOW de l'égaliseurÉlogner le système des mursVérifier la connexion parfaite entre le subwoofer et les éléments A/B | |
| Son strident | Contrôler le niveau HIGH de l'égaliseur | |
| L'égère attenuation des basses fréquences | Contrôler le niveau LOW de l'égaliseur | |
7 | SPÉCIFICATIONS TECHNIQUES
| Type Système à colonne amplifié | |
| Subwoofer (B-TWIC 8S) | Caisson Bass reflex1 enceinte custom de 8" en ferrite - 1,5" VC |
| Enceinte à colonne(B-TWIC 8CS) | 6 enceintes custom au néodyme de 2,75" - 0,75" VC |
| Dispersion moyenne 120' horizontale | |
| Réponse en fréquence 50Hz - 20kHz | |
| SPL - MAX 120dB | |
| Amplification Classe D | |
| Puissance de crête(LF+HF) | 1000W |
| Crossover 24dB/Oct @ 250Hz | |
| Connecteurs I/O | CH1 1, CH2 : Combo XLR-F + jack 6,36 mm (1/4")CH3 : 1 AUX jack 3,5 mmMIX OUT : 1 XLR M |
| Contrôles | Niveau des canaux, sélecteurs ou signal en entrée,indicateur PAIR led Bluetooth ^a |
| Alimentation 100-240V~ 50-60Hz | |
| Fusible T5A L 25CV~ | |
| Mécanisme de fixation Connecteur custom avec approchage automatique | |
| Matériau caisson Polypropylene | |
| B-TWIG 8S MOBILE B-TWIG 8CS | |
| Dimensions (L x H x P) 304 x 385 x 443 mm 92 x 800 x 90.5 mm | |
| Poids 12,3kg | 4,1kg |
| LITHIUM POWER PACK | |
| Type de cellules | 3,6 V - INR18650S / 2500 mAh |
| Battery pack | 28,8 V / 5000 mAh - |
| Indicateurs de la batterie | 5 leds |
| Durée de vie de la batterie | Termos de recharge : 5 heures environAutonomie @ plème puissance : 6,30 heuresAutonomie @ 80 % de la puissance : 10 heuresAutonomie @ 25 % de la puissance : 19 heures |
| DIGITAL MATRIX CONTROLLER | |
| Entrées/sorties disponibles | Bluetooth®, AUX IN |
| Version Bluetooth® | 5.0 Dual Mode with QualcommTrueWireless Stereo® |
| APP | « Ant Speaker Controller » telechargeable sur l'Apple Store |
INHALTSVERZEICHNIS
FRAL Les informats ces contenues dans octre rébts ont été extracurricular d'odigos et contrôbles. Toutelles, une responsabilité ne aurant être engigée quant aux éventuelles imméductés et/ou mémissions des informats à faumies. Detten notice ne peut pour une organise une objet de les problèmes que pour l'éventuérature un valeur portaine l'installation et la filération de l'appareil. En nombre pour un informat d'orientation et entre entrées pour un plus sur les enregistrations d'activité compresions et A.F. Industrie de SI le saudé être leur pour responsabilité des dominages ou non cirats au demi et aux personnes pouvertant ou dépendant de l'utilisation ou du mauvaise fonctionnement de l'appareil. Auti Industrie SI se réserve la faculté de modifié des specifications et l'appareil de peintus sans aux autres
