MANUALE UTENTE B-Twig 8 Mobile ANT

1 | Introduzione 25
2 | Installazione 26
3 | Descrizione 27
3.1 | Ingressi & controlli 27
3.2 | Alimentazione 30
3.3 | Gestione della batteria e procedure di sicurezza 31
3.4 | KIT B-TWIG 8CS MOBILE 34
4 | Istruzioni di montaggio e smontaggio del sistema 34
5 | Controllo del sistema 37
5.1 | Schermata menu PRINCIPALE (fig.1) 37
5.2 | Schermata menu CANALE (fig.3) 38
5.3 | Schermata menu Bluetooth ^ (fig.4) 38
5.3.1 | Connessione Bluetooth® 40
5.4 | Schermata menu CONFIG (fig.5) 40
5.5 | Schermata menu ABOUT (fig.6) 41
5.6 | Schermata menu MAIN (fig.7) 41
6 | Soluzione dei problemi 43
7 | Caratteristiche tecniche 44

Le avvertenze nel presente manuale devono essere osservate congiuntamente al "MANUALE D'USO - SEZIONE 2".

CONTENUTO DELL'IMBALLO

• 1x Sub attivo B-TWIG 8S MOBILE
• 1x Kit B-TWIG 8CS comprendente:
- n.1 elemento di sostegno
- n.1 diffusore a colonna
- n.1 custodia da trasporto
• 1x cavo di alimentazione (VDE)
• 1x Manuale d'uso - Sezione 1
• 1x Manuale d'uso - Sezione 2

1 | INTRODUZIONE

Grazie per aver acquistatoun prodotto A.N.T - Advanced Native Technologies!

Nel sistema a colonna B-TWIG 8S MOBILE abbiamo profuso la nostra passione ed il nostro know-how maturato nel corso degli anni per offrirvi un prodotto che soddisfi le vostre esigenze e mantenga la sua qualità nel tempo.

Progettato appositamente per un utilizzo estremamente immediato e semplice, risponde alle esigenze di quanti desiderano un sistema audio in grado di fornire ottime prestazioni, versatilità di connessioni e il miglior rapporto qualità/prezzo possibile nella sua categoria.

L'unità subwoofer incorpora un pacco batterie ricaricabile agli ioni di litio che, grazie alla sua elettronica specifica, garantisce il funzionamento del sistema senza alimentazione di rete fino a un massimo di 20 ore.

Inoltre, l'app dedicata ANT SPEAKER CONTROLLER, consente di accedere a diverse opzioni e funzioni aggiuntive di controllo garantendo la massima flessibilità di utilizzo.

Ritagliatevi qualche minuto per leggere questo manuale di istruzioni in modo tale da ottenere rapidamente il massimo delle performance daquesto prodotto.

Per le istruzioni relative a sicurezza, le precauzioni, la garanzia e lo smaltimento fate riferimento all'allegato sezione 2.

Per ulteriori informazioni su tutti i prodotti del catalogo A.N.T consultate il nostro sito: www.ant-intomusic.com

2 | INSTALLAZIONE

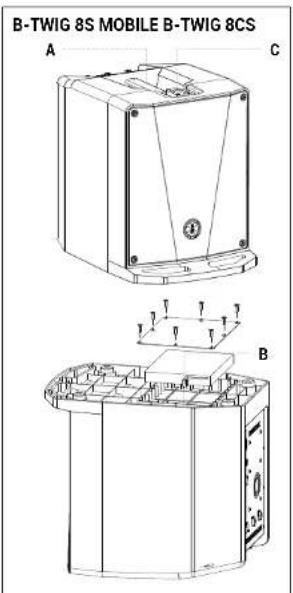

Il sistema è composto da un subwoofer attivo B-TWIG 8S MOBILE e dal kit B-TWIG 8CS

A | Maniglia superiore incassata.
B | Vano di alloggiamento della batteria.
C | Connettore a slitta di attacco e sgancio rapido degli elementi.

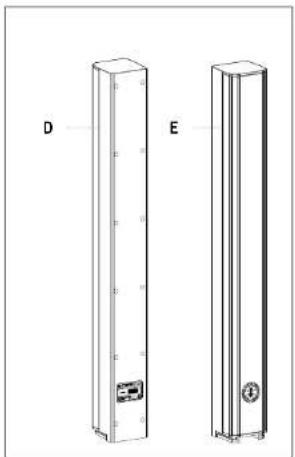

D | Elemento di sostegno/stativo.
E | Diffusore passivo a colonna.

B-TWIG 8S MOBILE B-TWIG 8CS A C T T T T T B

Scarica l'app ANT SPEAKER CONTROLLER per Apple iPhone per accedere a opzioni e funzionalità aggiuntive

3 | DESCRIZIONE

3.1 | INGRESSI & CONTROLLI

2 1 HI-Z MIC LEVEL MIN MAX CHANNEL 1

5 4 HI-Z LINE MIC LEVEL MIN MAX CHANNEL 2

1 LINE / HI-Z / MIC CHANNEL 1

Questo selettore permette di scegliere la sensibilità di ingresso del canale 1. LINE: segnale di linea, condizioni di impiego più frequenti. HI-Z: segnale ad alta impedenza da uno strumento musicale. MIC: segnale microfonico, microfono dinamico collegato ai canale 1

2 LEVEL CHANNEL 1

Questo controllo regola il livello del canale 1. Girate la manopola in senso orario per alzare il volume o in senso antiorario per abbassarlo.

3 CONNETTORE CHANNEL 1

Ingresso bilanciato con presa Combo (XLR-F + Jack da 6,35mm). Accetta segnali linea, microfonici o ad alta impedenza (es. chitarra elettroacustica o elettrica). È possibile collegare un microfono anche con cavo jack sbilanciato.

4 LINE / HI-Z / MIC CHANNEL 2

Questo selettore permette di scegliere la sensibilità di ingresso del canale 2. LINE: segnale di linea, condizioni di impiego più frequenti. HI-Z: segnale ad alta impedenza da uno strumento musicale. MIC: segnale microfonico, microfono dinamico collegato al canale 2

5 LEVEL CHANNEL 2

Questo controllo regolai livellodel canale 2. Girate la manopola in senso orario per alzare il volume o in senso antiorario per abbassarlo.

6 CONNETTORE CHANNEL 2

Ingresso bilanciato con presa Combo (XLR-F + Jack da 6,35mm). Accetta segnali linea, microfonici o ad alta impedenza (es. chitarra elettracustica o elettrica). È possibile collegare un microfono anche con cavo jack sbilanciato.

B-TWIG8 MOBILE

8 7 9 STEREO AUX IN Bluetooth® ○ PAIRING LEVEL MIN MAX CHANNEL 3

10

12 13

7 STEREO AUX IN

Ingresso sbilanciato con presa stereo su mini-jack da 3,5mm.

Collegate a questo ingresso il segnale proveniente da un dispositivo esterno come Smartphone, Tablet o PC. È possibile utilizzare contemporaneamente questo ingresso e il segnale BT, ma per una gestione migliore dei livelli, sconsigliamo questa opzione.

8 LEVEL CHANNEL 3

Questo controllo regola il livello del canale 3. Girate la manopola in senso orario per aumentare il volume o in senso antiorario per abbassarlo.

9 LED PAIRING

Indicatore luminoso di stato per la connessione Bluetooth®: -luceverdelampeggiante, sincronizzazione accoppiamento con il dispositivo mobile in corso.

- luce verde fissa, streaming audio in corso.

Per sincronizzare e collegare telefoni cellulari o tablet consultate il capitolo 5 CONTROLLO DEL SISTEMA

Uscita XLR-M bilanciata per il collegamento ad un altro sistema amplificato. Il segnale di questa uscita dipende dai livelli dei canali di ingresso. Tramite il menu della APP l'uscita può essere impostata come LINK OUT o MIX OUT.

11 BATTERY LEVEL

Indicatori di stato della batteria interna in ordine decrescente

1° tacca: luce verde fissa, batteria completamente carica 2° tacca: luce verde fissa, batteria carica a metà

3° lacca: luce verde fissa, batteria carica a un quarto

4° tacca: luce rossa fissa, riserva di energia prossima alla scarica, ricaricare la batteria al più presto.

12 LED CHARGE

Questo indicatore luminoso siaccende durante la procedura di ricarica della batteria interna.

Quando la batteria è completamente carica, il processo si arresta automaticamente e il LED CHARGE si spengne

Per poter caricare la batteria, è necessario collegare il cavo di alimentazione alla presa di rele e posizionare il lasto

POWER in modalità CHARGE. La carica totale della batteria avviene in un tempo di circa 5 ore.

14
DIGITAL MATRIX CONTROLLER

È inoltre possibile ricaricare la batteria in maniera meno efficace anche durante il funzionamento del sistema collegato alla rete elettrica e con il tasto POWER in posizione ON.

ATTENZIONE: Le batterie agli ioni di litio, se scaricate completamente a zero, possono subire dei danni irreparabili che accorciano bruscamente il loro ciclo di vita. Evitate di scaricare totalmente la batteria durante il funzionamento in modo da preservarne la durata e l'affidabilità nel tempo.

13 STATUS

Premete per 3º questo pulsante per visualizzare lo stato di carica della batteria interna. La segnalazione avviene a sistema spento (OFF) oppure quando quest'ultimo è collegato alla rete elettrica con l'interruttore POWER in posizione CHARGE.

14 DIGITAL MATRIX CONTROLLER

Interfaccia LCD di controllo e visualizzazione del menu digitale; per i dettagli consultate il capitolo 5 CONTROLLO DEL SISTEMA.

15 SETUP/MAIN LEVEL

Questa manopola rotativa dotata di pulsante integrato è il controller principale delle funzioni digitali del sistema.

Consente l'accesso al menu di controllo e la regolazione dei vari parametri selezionati in base ai dispositivi collegati o alle preferenze di utilizzo. Inoltre agisce come un classico MAIN LEVEL per la regolazione del volume di uscita generale del sistema.

16 SIG/CLIP

Indicatore bicolore del livello di uscita

Led Verde: il segnale è presente

Led Rosso: il segnale è molto forte ed è prossimo alla distorsione.

Se l'indicatore si accende con continuità, è necessario ridurre il livello MAIN LEVEL o regolare diversamente i livelli/parametri di CH1, CH2, CH3.

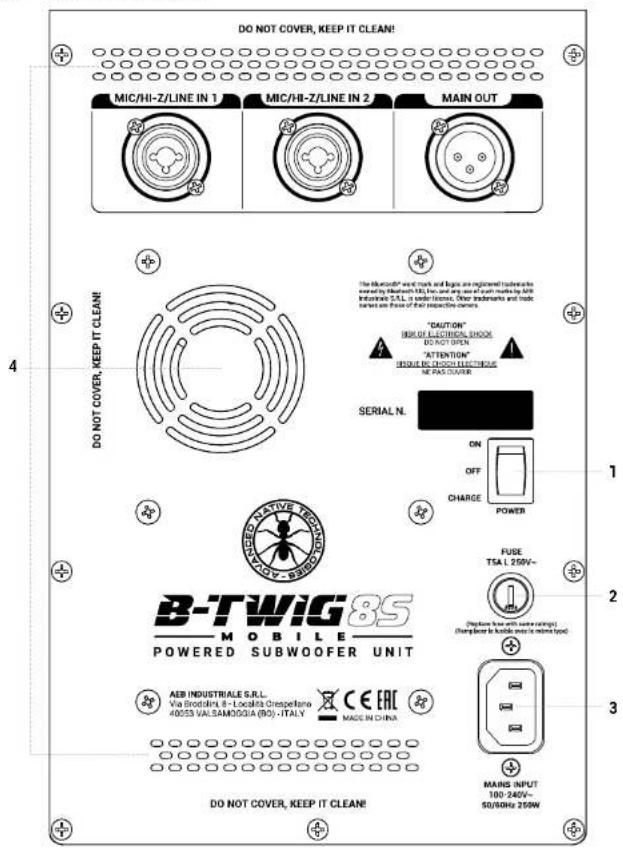

3.2 | ALIMENTAZIONE

Interruttore a tre posizioni

ON Accensione

OFF: Spegnimento

CHARGE: Ricarica batteria interna

2 FUSE

Fusibile di protezione.

ATTENZIONE: Sostituite il fusibile unicamente con uno dello stesso tipo e con gli stessi valori. Se il fusibile continua a saltare rivolgetevi ad un centro di assistenza autorizzato.

3 MAINS INPUT

Presa IEC di ingresso con filtro di rete integrato. Inserite in questa presa il cavo di alimentazione in dotazione con l'apparecchio. Verificate che l'unità sia spenta prima di collegare il cavo alla rete. Per la vostra sicurezza, non scollegate mai il polo di messa a terra.

4 VENTOLA DI RAFFREDDAMENTO E FORI DI AREAZIONE

Il processo di raffreddamento dell'amplificatore e il mantenimento della temperatura del pannello nei limiti di legge è garantito da una corretta areazione dell'apparecchio, pertanto si raccomanda di non ostruire né coprire in nessun modo i fori di ventilazione presenti sul telaio posteriore del subwoofer.

3.3 | GESTIONE DELLA BATTERIA E PROCEDURE DI SICUREZZA

Il subwoofer B-TWIG 8S MOBILE incorpora una batteria agli ioni di litio da 28,8V - 5000mAh dotata di tutte le protezioni in conformità alle normative vigenti sulla sicurezza.

La batteria incorporata nell'unità offre le sequenti caratteristiche:

• Indicatore di carica integrato con il sistema: l'elettronica interna consente di monitorare lo stato di carica. Gli appositi indicatori presenti sul pannello superiore dell'apparecchio si illuminano mostrando lo stato di carica in percentuale rispetto alla carica completa della batteria.
• Sicurezza e affidabilità: le numerose protezioni di sicurezza integrate forniscono protezione delle singole celle e per gli utilizzatori.
• Rapidità di carica: le batterie agli ioni di litio, non richiedendo una carica di compensazione di durata prolungata, si caricano rapidamente al massimo della loro capacità.
• Tolleranza di ricariche parziali: poiché le celle agli ioni di litio tollerano le ricariche parziali, la sospensione della carica e l'utilizzo della batteria prima della carica completa, quando richiesto dalle esigenze di installazione, non hanno alcun impatto sul ciclo di vita della batteria.

B-TWIG 8 MOBILE | Manuale d'uso

B-TWIG8 MOBILE

Il vano d'accesso al pacco batteria è nella parte inferiore del subwoofer. Per accedere alla batteria rimuovete le viti di fissaggio del coperchio (Fig.1)

ATTENZIONE: Per la sostituzione della batteria si raccomanda di rivolgersi a personale qualificato e autorizzato, ossia personale con conoscenze tecniche, esperienza e istruzioni specifiche sufficienti a garantire la sicurezza e il collegamento corretto dei terminali di alimentazione.

ATTENZIONE: Utilizzate esclusivamente lo stesso identico pacco batteria in conformità alle indicazioni e caratteristiche tecniche raffigurate in Fig.2. Questa batteria ad alte prestazioni, appositamente progettata, è l'unica approvata per garantire un uso sicuro ed efficace con il sistema B-TWIG 8 MOBILE.

MANUTENZIONE DELLA BATTERIA

La manutenzione della batteria ha inizio non appena si entra in possesso di una nuova batteria e prosegue per il suo l'intero ciclo di vita. Nella seguente tabella sono indicate le attività di manutenzione principali:

ATTIVITÀ ESECUZIONE
Fseguire un'ispezione visiva	Prima di inserire la batteria all'interno dell'unità. Controllate i terminali che abbiano la polarità corretta, rosso positivo (+) e nero negativo (-). Verificate l'integrità del telaio ed eventuali ammaccature/ perforazioni.
Caricare la batteria	Alla consegna, dopo l'uso o in caso di indicazione di batteria scarica. Per ottimizzare le prestazioni, è necessario caricare al più presto la batteria che è completamente (o quasi completamente) scarica.
Conservare la batteria in uno stato di carica compreso tra il 20% e il 40%	Quando non è utilizzata per un periodo di tempo prolungato.

PRECAUZIONI PER L'USO

Le celle agli ioni di litio sono caratterizzate da dimensioni ridotte ad alta densità di energia. Prestare attenzione mentre si maneggia il pacco batteria; un uso errato o improprio potrebbe provocare lesioni fisiche e/o danni materiali.

Sequite scrupolosamente le seguenti istruzioni di sicurezza:

• Non mettere in corto circuito: accertarsi che i terminali non siano a contatto con metallo o altri materiali conduttivi durante il trasporto e la conservazione.
• Non far cadere, schiacciare o forare la batteria. L'uso improprio può causare danni e cortocircuiti interni non sempre visibili esternamente.
• Non installare il pacco batteria con polarità invertite.
  • Non esporre la batteria al contatto di sostanze liquide.
• Non incendiare la batteria né esporla ad una temperatura superiore a 60°C.
• Non tentare di aprire il pacco batteria o smontare le celle al suo interno.

Se la batteria è caduta o ha urtato contro una superficie dura, indipendentemente dalla condizione del telaio esterno:

• Interrompere subito l'uso.
• Smaltire la batteria in conformità alle normative vigenti.

DURATA DELLA BATTERIA

La durata di una batteria agli ioni di litio dipende dalla frequenza e dalla durata di utilizzo. Se utilizzata correttamente, le celle al suo interno hanno una durata di circa 500 cicli di carica/scarica, mediamente 3 anni in base all'usura associata all'uso quotidiano. Il rischio di guasti alla batteria aumenta con il tempo e con le condizioni di utilizzo, tali guasti possono provocare un surriscaldamento della batteria che, in rari casi, può causarne la combustione o l'esplosione.

SMALTIMENTO

Prima dello smaltimento far scaricare la batteria e isolare i terminali con del nastro. Smaltire tempestivamente la batteria usata o guasta, applicando le normative vigenti per lo smaltimento.

3.4 | KIT B-TWIG 8CS MOBILE

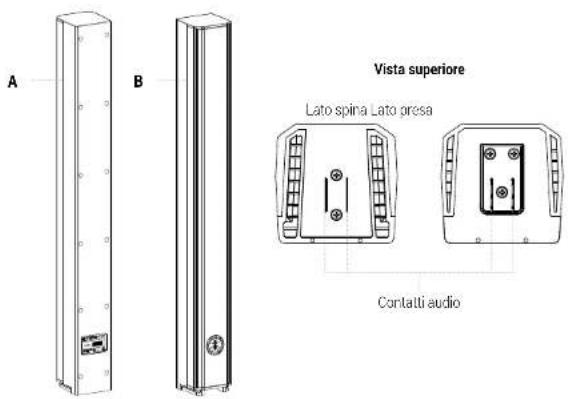

Il kit, fornito dell'apposita custodia di trasporto, è composto da due elementi a colon na uno stativo (elemento A) e un diffusore (elemento B). Entrambi sono dotati del meccanismo di connessione a slitta, che permette l'aggancio e lo sgancio rapico degli elementi che compongono il sistema, assicurandone la perfetta funzionalità in tutta sicurezza.

A B Vista superiore Lato spina Lato presa Contatti audio

4 | ISTRUZIONI DI MONTAGGIO E SMONTAGGIO DEL SISTEMA

Per l'installazione degli apparecchi e a garanzia del loro corretto funzionamento, attenetevi scrupolosamente alle seguenti istruzioni:

• Posizionate il subwoofer in posizione verticale su una superficie piana e stabile, assicurandovi che tutti i piedini inferiori in gomma siano perfettamente aderenti al pavimento o alla superficie di appoggio.
• Non installate mai il sistema su carrelli mobili, sedie, tavoli o oggetti simili che non siano stabili o in grado di sopportare il peso.
  • Non usate la maniglia per sospendere il sistema.
  • Non ostruite mai le feritoie di aerazione collocate sul telaio posteriore del subwoofer.
• Per consentire una corretta dissipazione del calore dell'amplificazione, lasciate una distanza sufficiente tra il panello posteriore del subwoofer e altri oggetti quali pareti, angoli, tende, e non posizionate mai l'apparecchio vicino sorgenti di calore di qualsiasi tipo.

INSTALLAZIONE:

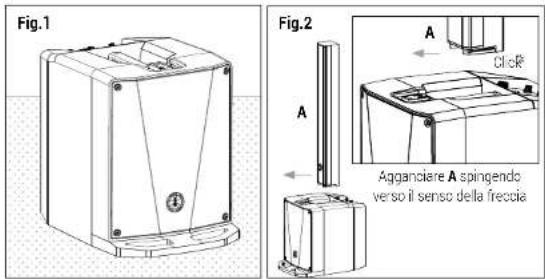

1. Collocate il subwoofer su una superficie piana e priva di qualsiasi dislivello (Fig.1)
   2 Assicurate l'elemento A facendolo scorrere nel meccanismo di aggancio a slitta (Fig.2).

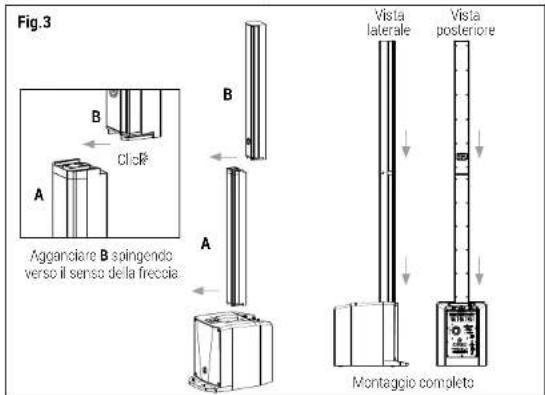

2. Ripetete l'operazione per fissare l'elemento B nella parte superiore del sistema (Fig.3)

Fig.1 Fig.2 A A Clock Agganciare A spingendo verso il senso della freccia

Fig.3 B ClcR A Agganciare B spingendo verso il senso della freccia. B A Vista laterale Vista posteriore Montaggio completo

DISINSTALLAZIONE:

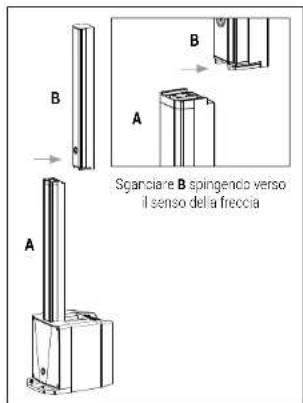

1. Spingete indietro l'elemento B per sganciarlo dallo stativo (Fig.4)

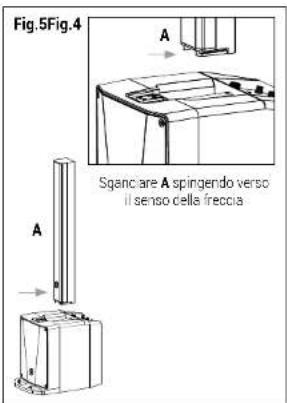

2. Ripetete l'operazione per sganciare l'elemento A dal subwoofer (Fig.5)

B A A B Sganciare B spingendo verso il senso della freccia

Fig.5Fig.4 A A Sgancare A spingendo verso il senso della freccia

5 | CONTROLLO DEL SISTEMA

Il sistema B-TWIG 8 MOBILE è incredibilmente semplice da configurare in pochi istanti.

Una avanzata interfaccia grafica permette di entrare direttamente nel cuore del sistema consentendo di configurare ogni parametro, cambiare preset, salvare o richiamare le scene, regolare il volume, settare l'equalizzazione e creare un mix per utilizzi differenti attraverso l'uscita MIX OUT. Tutte le operazioni di setup sono facilitate dall'utilizzo di un encoder rotativo dotato di pulsante di conferma, rendendo estremamente veloce e semplice la configurazione dell'intero sistema.

5.1 | SCHERMATA MENU PRINCIPALE (Fig.1)

La prima schermata all'accensione del sistema mostra il mixer a tre canali con i relativi livelli, indicatorecistato (SIG/CLIP) e tipodi segnale (LINE/HI-Z/MIC), il canale dedicato all'uscita Main anch'esso con il proprio livello e indicatore di segnale, le icone di attivazione del collegamento Bluetooth® - APP - Audio Streaming, e, infine, i menù Bluetooth®, CONFIG e ABOUT.

È possibile evidenziare l'icona, il menu o il parametro desiderato semplicemente ruotando a destra o sinistra l'apposita manopola rotativa e premere per selezionare la funzione desiderata.

Gli indicatori a freccia presenti a lato dei canali CH1-CH2-CH3 rappresentano graficamente la posizione e il livello delle manopole analogiche presenti sull'unità.

Le icone 🖱️ APP - 📋 attivate, cambiano lo stato del colore in verde (Fig.2), nel dettaglio:

: Il sistema è sincronizzato via Bluetooth* con il vostro dispositivo Mobile
APP: Il sistema può essere interamente controllato dalla APP "ANT SPEAKER CONTROLLER"
: L'audio Streaming dal dispositivo mobile è attivato e funzionante.

Fig.1 Fig.2

5.2 | SCHERMATA MENU CANALE (Fig.3)

Premete sul tasto canale desiderato per accedere in questo menu.

Una volta entrati è possibile visualizzare e regolare i parametri dei canali CH1-CH2-CH3, nel dettaglio:

• Equalizzatore 3 bande, HIGH/MID/LOW, intervento da -12dB a +12dB
• Filtro HPF, frequenza da 20Hz a 400Hz (solo per i canali CH1 e CH2)

Effettuate le regolazioni è possibile tornare al menu principale premendo sulla freccia verde.

Fig.3

5.3 | SCHERMATA MENU BLUETOOTH® (Fig.4)

Il sistema B-TWIG 8 MOBILE è equipaggiato con un ricevitore stereo Bluetooth® 5.0, il quale permette di eseguire una connessione dati con la APP e contemporaneamente lo streaming audio dal vostro dispositivo mobile.

Premete sul tasto per accedere in questo menu. Una volta entrati è possibile abilitare o disabilitare le funzioni APP CONNECT e AUDIO STREAMING, nel dettaglio:

APP CONNECT ON: se attivata, permette la sincronizzazione dati con la APP "ANT SPEAKER CONTROLLER" disponibile solo per gli utenti Apple iPhone. Nell'impostazione di fabbrica questa funzione è già attiva.

Assicuratevi di attivare questa funzione prima di aprire la APP dal vostro telefono.

APP CONNECT SLAVE: se attivata (Fig.4A), configura l'unità come sistema aggiuntivo secondario (Slave) perfettamente controllabile via APP. In questo modo risulta possibile scgliere l'ascolto in modalità Mono (Fig.4B) o Stereo (Fig.4C).

Assicuratevi che il comando APP CONNECT sia posizionato su ON nel sistema principale (Master)

AUDIO STREAMING ON: se attivata, permette l'audio streaming dal vostro dispositivo mobile. Nell'impostazione di fabbrica questa funzione è già attiva.

Assicuratevi di abilitare questa funzione prima di associare il vostro dispositivo tramite la connessione Bluetooth ^®

PAIR: se premuto, attiva la sincronizzazione via Bluetooth® tra il sistema principale (Master) e secondario (Slave)

Il tasto PAIR è pensato genericamente per chi non intende controllare il sistema con l'APP dedicata. È possibile interrompere la sincronizzazione al sistema secondario premendo ABORT (Fig.4D) o disconnetterlo definitivamente alla fine della vostra sessione premendo UNPAIR (Fig.4E)

Nota: Per gli utenti iPhone non è necessario premere questo pulsante in quanto la sincronizzazione tra due sistemi, accuratamente configurati, avviene in automatico dopo 10" una volta aperta l'APP.

È sempre possibile tornare al menu principale premendo sulla freccia verde

Fig.4 Fig.4A

Fig.4C Fig.4B

Fig.4D Fig.4E

5.3.1 | CONNESSIONE BLUETOOTH®

Assicuratevi che il dispositivo mobile da associare sia acceso e pronto ad essere collegato con il sistema:

Attivate la sincronizzazione Bluetooth® posizionando il comando AUDIO STREAMING su ON. In questa fase led di stato lampeggia velocemente.

Verificate che il dispositivo esegua la ricerca degli apparecchi disponibili e identifici il sistema mostrando la scritta "B-TWIG B MOBILE".

Selezionate "B-TWIG 8 MOBILE" dalla lista per sincronizzare il sistema con il dispositivo mobile. Il led di stato resta acceso.

Ora è possibile riprodurre i brani scelti dal dispositivo remoto collegato.

Nota: quando la connessione dati via APP è in funzione, nel menu Bluetooth® del vostro dispositivo mobile apparirà una seconda identificazione "B-TWIG 8 MOBILE" non selezionabile. Questo è perfettamente normale e consente all'utente di verificare il collegamento dati tra l'APP e il sistema (Fig 4F).

12:56 Importations Bluetooth Bluetooth T-4W08 MOBILE Commer T-4W08 MOBILE Commer AUDIO APP

Fig.4F

5.4 | SCHERMATA MENU CONFIG (Fig.5)

Premete sul tasto CONFIG per accedere in questo menu. Una volta entrati è possibile abilitare o disabilitare le funzioni AUTO STEREO PAIRING e SCREENSAVER, nel dettaglio:

AUTO STEREO PAIRING ON: se attivata, permette la sincronizzazione audio e dati via Bluetooth® in maniera automatica tra l'unità principale (Master) e una secondaria (Slave). Nell'impostazione di fabbrica, alla prima accensione del sistema, questa funzione è disattivata.

SCREENSAVER: se attivato, abilita lo spegnimento del display grafico dopo 5" di inutilizzo del sistema.

Questa funzione permette di allungare la vita media del display e preservare la durata della batteria durante il funzionamento del sistema. Premete qualsiasi comando dall'APP o dal pannello di controllo del sistema per disabilitare lo screensaver.

Fig.5

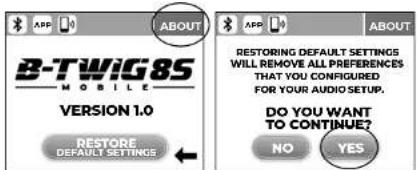

Nell'impostazione di fabbrica, alla prima accensione del sistema, questa funzione è disattivata.

È sempre possibile tornare al menu principale premendo sulla freccia verde

Premete sul tasto ABOUT per accedere in questo menu. Una volta entrati è possibile visualizzare la versione del firmware e richiamare le impostazioni di fabbrica tramite il tasto dedicato RESTORE DEFAULT SETTINGS (Fig.6A)

B-TWiG 8S MOBILE VERSION 1.0 RESTORE DEFAULT SETTINGS ABOUT ABOUT RESTORING DEFAULT SETTINGS WILL REMOVE ALL PREFERENCES THAT YOU CONFIGURED FOR YOUR AUDIO SETUP, DO YOU WANT TO CONTINUE? NO YES

Fig.6 Fig.6A

Premete sul canale MAIN per accedere in questo menu. Una volta entrati è possibile configurare il sistema tra differenti preset di equalizzazione, regolare il DELAY e impostare la modalità di output sull'uscita MAIN OUT. Nel dettaglio:

PRESET: premete su questo comando e utilizzate la manopola rotativa per scegliere i quattro preset dedicati

PLAYBACK: Per l'ascolto e utilizzo dimusica (lettori CD, MP3, etc.), sono enfatizzate le frequenze basse e alte.

DJ SOUND: Per tutte le situazioni di diffusione della musica come sottofondo. In questo caso le basse frequenze sono estese ed esaltate, in modo da creare un suono più avvolgente anche a basso livello sonoro.

B-TWIG8 MOBILE

LIVE SOUND: Per l'utilizzo durante le performance dal vivo. Indicato per musicisti e cantanti.

SPEECH: Per l'utilizzo nel parlato (presentazioni, demo, cabaret, etc.). Sono limitate le frequenze basse frequenze basse indesiderate, fuori dalla gamma della voce.

DELAY: agisce sull'intero sistema introducendo un ritardo di riproduzione. Scala da 0m a 12m con step da 1m.

MAIN OUT: questo comando permette di stabilire quale segnale inviare all'uscita MAIN OUT presente sul telaio posteriore del subwoofer. Utilizzate la modalità LINK per collegare in parallelo il segnale presente su CH1-CH2-CH3. In questo caso il segnale è prelevato prima del controllo di volume di ogni singolo canale.

Impostate la modalità MIX per avere una miscelazione del segnale presente su CH1-CH2-CH3. In questo caso il segnale in uscita è stabilito dai controlli di volume di ogni singolo canale e dal MAIN LEVEL.

Fig.7 È sempre possibile tornare al menu principale premendo sulla freccia verde

6 | SOLUZIONE DEI PROBLEMI

PROBLEMA SPIE LUMINOSE SOLUZIONE
Assenza di suono o suono tropo basso	Led Power spento	Assicuratevi che l'apparecchio sia collegato correttamente alla presa di corrente.
	LED Power accesso, ma LEVEL dei canali di ingresso abbassati	Controllate i collegamenti tra le sorgenti e gli ingressi, quinci alzato LEVEL dei canali.
	LEVEL alzato ma non si sente nulla	Controllate i selettori degli ingressi
	LEVEL del Channel 3 alzato ma non si sente il segnale Bluetooth*	Controllate i selettori degli ingressi Sincronizzate di nuovo il segnale Bluetooth*
Distorsione	Led ON/LIMIT rosso	Attonuate LEVEL dei canali di ingresso
	Led ON/LIMIT verde	Controllate il livello della sorgente
		Controllate la perfecta commessione fra subwoofer ed elementi AVB
Suono risonante		Controllate il livello LOW dell equaizzatore
		Provate ad allontanare l'sistema dalle pareti
		Controllate la perfecta commessione tra subwoofer ed elementi AVB
Suono stridente		Controllate il livello HIGH dell equaizzatore
I leve attenuazione delle frequenze basse		Controllate il livello LOW dell equaizzatore

7 | CARATTERISTICHE TECNICHE

Tipo Sistema a colonna amplificato
Subwoofer (B-TWIC 8S)	Cabinet Bass reflex1 x Altoparlante custom da 8" in Ferrite - 1.5 V.C.
Diffusore a colonna(B-TWIC 8CS)	6 x Altoparlanti custom al neodimio da 2.75" - 0.76" VC
Dispersione media 120° orizzontale
Risposta in frequenza 50Hz - 20kHz
SPL - MAX 120dB
Amplificazione Classe D
Potenza di picco (L=+IIF) 1000W
Crossover 24dB/Oct @ 250Hz
Connectori I/O	CH 1, CH2: Combo XLR-F + jack 3,35mm (1/4")CH3: 1 x AUX jack 3,5mmMIX OUT: 1 x XLR-M
Controlli	Level dei canari, selettori del segnale in ingresso, indicatore PAIR led Bluetooth*
Alimentazione 100-240V~ 50-60Hz
Fusibile T6A L 250V~
Meccanismo di fissaggio Connectore custom con aggencio automatico
Materialo cabinet Polipropilone
	B-TWIG 8S MOBILE B-TWIG 8CS
Dimensioni (L x H x P)	304 x 385 x 443 mm	92 x 800 x 90.5 mm
Peso	12.3kg	4.1kg

POWER PACK AL LITIO
Tipo di celle	3.6V - INR1B650S / 2500mAh
Battery pack	28 BV / 5000mAh -
Indicatori della batteria	5 led
Battery Life	Tempo di carica: 5 ore circaAutonomia @ piena potenza:6,30 oreAutonomia @ 80% della potenza: 10 oreAutonomia @ 25% della potenza: 19 ore

DIGITAL MATRIX CONTROLLER
Ingressifuscite disponibili	Bluetooth®, AUX IN
Versione Bluetooth®	5.0 Dual Mode with Qualcomm TrueWireless Stereo®
APP	"Ant Speaker Controller" scaricabile da Apple Store

TABLE DES MATIÈRES

ITA Le informazioni sorcinuta in questo manuale sono state attentamente reticato e controlate. Iutavia non si assume alcuna responsabilità per eventuali realizzate. Questo immuno e nor può conferente una risposta a tutti singli proteenti che possano presentare durabile line all'avore l'anno dell'apparazione. Siamo a voita disposizione per forniverevival dilezioni informazioni e consigli. A.E.B. Industriale Sil non può essere itenna responsabile per campo: incident a caso o persone causato o cornerati all'utilizzazione o tralurazionamento dell'apparazione. A.E.B. Industriale Sil si intervata diluto di campo are spredite e aspetto del prodotto sono inciso prestava.
