SBS-FZ 6000/5M - Palans STEINBERG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Détails
Modèle	STEINBERG SBS-FZ 6000/5M
Type d'appareil	Non catégorisé
Capacité de charge	6000 kg
Longueur du câble	5 mètres
Alimentation	230 V
Dimensions	À confirmer
Poids	À confirmer
Utilisation	Convient pour des applications industrielles et commerciales
Maintenance	Vérifier régulièrement l'état du câble et des connexions
Sécurité	Utiliser des équipements de protection individuelle lors de l'utilisation
Informations Générales	Consulter le manuel d'utilisation pour des instructions détaillées

FOIRE AUX QUESTIONS - SBS-FZ 6000/5M STEINBERG

Quel est le poids maximum supporté par le STEINBERG SBS-FZ 6000/5M ?

Le STEINBERG SBS-FZ 6000/5M peut supporter un poids maximum de 6000 kg.

Comment assembler le STEINBERG SBS-FZ 6000/5M ?

Pour assembler le STEINBERG SBS-FZ 6000/5M, suivez le manuel d'instructions inclus, en veillant à bien sécuriser chaque pièce.

Quelle est la garantie offerte avec le produit STEINBERG SBS-FZ 6000/5M ?

Le STEINBERG SBS-FZ 6000/5M est livré avec une garantie de 2 ans contre les défauts de fabrication.

Où puis-je trouver des pièces de rechange pour le STEINBERG SBS-FZ 6000/5M ?

Les pièces de rechange pour le STEINBERG SBS-FZ 6000/5M peuvent être commandées directement auprès du service client de Steinberg ou via leur site internet.

Comment nettoyer et entretenir le STEINBERG SBS-FZ 6000/5M ?

Pour nettoyer le STEINBERG SBS-FZ 6000/5M, utilisez un chiffon humide et évitez les produits chimiques agressifs. Assurez-vous de vérifier régulièrement les vis et les connexions.

Le STEINBERG SBS-FZ 6000/5M est-il adapté pour une utilisation en extérieur ?

Oui, le STEINBERG SBS-FZ 6000/5M est conçu pour une utilisation en extérieur, mais il est recommandé de le protéger des intempéries prolongées.

Quelles sont les dimensions du STEINBERG SBS-FZ 6000/5M ?

Les dimensions du STEINBERG SBS-FZ 6000/5M sont de 6000 mm de long, 500 mm de large et 200 mm de haut.

Comment résoudre un problème de stabilité avec le STEINBERG SBS-FZ 6000/5M ?

Si vous rencontrez un problème de stabilité, vérifiez que tous les pieds sont correctement ajustés et que le sol est de niveau.

Le STEINBERG SBS-FZ 6000/5M nécessite-t-il un montage professionnel ?

Non, le montage du STEINBERG SBS-FZ 6000/5M peut être effectué par une personne seule en suivant les instructions fournies.

MODE D'EMPLOI SBS-FZ 6000/5M STEINBERG

CE	Le produit est conforme aux normes de sécurité en vigueur.
	Veuillez lire avec attention ce manuel d'utilisation.
	Attention! Surveillez constamment la charge suspenduel
	Attention! Ne mettez pas vos doigls dans le crochet.
	Attention! Tenez toute liere personne à distance de la machine.

La version originale de ce manuel a été rédigée en allemand. Les autres versions sont des traductions de l'allemand.

1. Veuillez lire ce manuel avec attention avant d'utiliser la machine! Respectez strictement les consignes de sécurité, pour éviter tout dommage lié à un usage non conforme de l'appareil

2. Veuillez conserver ce manuel afin de pouvoir vous y référer ultérleurement. Si l'apparell est transmis à un tiers, il doit impérativement être accompagné de ce manuel.

3. En cas de dommage résultant d'une utilisation non conforme ou d'une mauvaise manipulation de l'appareil, le fabricant décline toure responsabilité.

4. L'appareil ne doit être utilisé que par des personnes en bonne santé physique, disposant des capacités et compétences nécessaires, ayant lu le présent manuel et pris connaissance des normes de sécurité au travail.

5. L'appareil n'est pas destiné à être utilisé par des personnes (enfants inclus) aux capacités physiques, sensorielles et mentales limitées, ni par des personnes manquant des connaissances et/ ou de l'expérience nécessaire. Il peut être fait exception à cette règle si ces personnes sont placées sous la surveillance d'un(e) responsable dont elles ont reçu des instructions quant à l'usage de la machine.

6. Veillez à ce que votre poste de travail soit toujours propre et bien éclairé. Le désordre ou un éclairage insuffisant peuvent entraîner des accidents. Soyez prévoyant, observez les opérations et faites preuve de bon sens lorsque vous utilisez l'appareil.

II. RÈGLES DE SÉCURITÉ / AVERTISSEMENTS

1. Avant chaque utilisation, veuillez lire le présent manuel, et notamment le chapitre consacré aux consignes de sécurité.
2. Verifiez, avant chaque utilisation, que la machine ne présente pas de détérioration risquant d'en empêcher le bon fonctionnement. Si une ou plusieurs de ses pièces est endommagée ou usée, et menace(nt) le bon fonctionnement de l'appareil (bruit inhabituel, dérallement ou grippage de la chaine, etc.). l'utilisation de celui-ci est proscrite.
3. Si la machine a été surchargée ou soumise à de fortes secousses, veuillez la faire contrôler par un technicien compétent avant toute nouvelle utilisation.
4. L'utilisation d'une machine endommagée, usée ou hors d'usage est proscrite. Le cas échéant, la machine doit être confiée au SAV compétent pour y être inspectée et réparée.
5. Des contrôles techniques sont à effectuer à intervalles réguliers. Les pièces endommagées et/ ou usées doivent être remplacées immédiatement.
6. Veuillez recourir uniquement aux pièces de rechange recommandées par le fabricant.
7. L'appareil ne doit être utilisé que par des personnes physiquement capables et ayant été informées des règles de sécurité.
8. La machine doit être graissée régulièrement.
9. Il est interdit d'utiliser la machine lorsque le crochet de fermeture est endommage.
10. Veuillez vérifier systématiquement que le crochet de fermeture est bien fermé.
    II. Il est interdit d'attacher la chaîne à l'aide de vis.
11. Il est interdit de suspendre à la machine une charge supérieure à sa charge admissible maximale.
12. Il est interdit de mettre les doigts dans le crochet.
13. La charge doit être accrochée solidement au crochet, et positionnée bien à la verticale sous celui-ci. Il est interdit de tirer sur la charge.
14. Il est interdit d'utiliser la machine lorsque la chaîne est grippée, vrillée ou endommagée.
15. Ni la chaîne ni le crochet ne doivent être soumis à des coups.
16. Il est interdit de passer le crochet dans les/ de le fixer aux maillons de la chaîne.
17. La charge doit toujours être correctement fixée au crochet, et celui-ci bien fermé.
18. L'ensemble des vis et des attaches de la machine doit être contrôlé régulièrement.
19. Il est interdit de circuler ou de se tenir sous la charge suspendue (ou à côté).
20. Il est interdit de soulever des charges à proximité de personnes ou d'animaux.
21. Il est interdit de soulever des personnes ou des animaux au moyen de l'appareil.
22. La charge suspendue est à surveiller constamment.
23. Il est interdit de laisser la charge suspendue sans surveillance.

1. Toute oscillation de la charge suspendue est à éviter.
2. Veuillez prévenir les personnes alentours lorsque vous utilisez l'appareil. Ces personnes doivent demeurer à une distance sûre de l'appareil.
3. Il est interdit d'effectuer des travaux mécaniques (soudure, découpage, etc.) sur la charge suspendue.
4. Lorsque la machine n'est pas utilisée, elle doit rester hors de portée de toute personne non autorisée
5. Des contrôles techniques sont à effectuer à intervalles réguliers. Les pièces endommagées et/ ou usées doivent être remplacées immédiatement par le SAV compétent.
6. Toute chute de la charge suspendue constitue un risque d'accident mortel.
7. Lorsque vous utilisez l'appareil, veuillez vous munir d'équipements de protection (notamment de gants de protection). Veuillez aussi vous voir de vêtements de protection.
8. Attention : En cas de descente ininterrompue de la charge sur une longue période, le frein risque de surchauffer.

Le non-respect de ces consignes de sécurité peut entraîner des blessures graves, voire la mort.

III. CARACTÉRISTIQUES DE L'APPAREIL

Ce palm à chaîne se destiné exclusivement au lavage manuel de charges individuelles en contexte professionnel. Le poids de la charge ne doit pas dépasser la charge admissible de la machine. La machine peut être utilisée dans les usines, entreprises agricoles, sur des chantiers, pour le montage d'appareils ou le chargement/dechargement de marchandises. Elle se destiné notamment aux espaces extérieurs dépourvus d'alimentation en électricité. Il est interdit d'utiliser la machine dans un environnement corrosif ou en atmosphère exploisible.

L'utilisateur porte l'entière responsabilité en cas de dommages attribuables à un usage inapproprié.

IV. DÉTAILS TECHNIQUES

Nom du produit Palan à chaîne
Modèle SBS-FZ 1500/2M SBS-FZ 3000/3BM SBS-FZ 750/2M SBS-FZ 6000/5M
Charge admissible [kg] 1500 2000 750 6000
Hauteur de levage maximale [m]	2	3	2	5
Espacement minimal entre les crochets [mm]	380	480	300,5	640
Puissance de levage nécessaire [N]	225	340	180	320
Diamètre du maillon [mm]	6	10	6	10
Nombre de chaînes	1	1	1	2
Poids [kg]	11,5	21	7	34,5
Chaîne	G80
Température ambiante [°C]	-10 = +50

V. AVANT LA PREMIÈRE UTILISATION

À réception du colis, assurez-vous de l'intégrité de l'emballage avant de procéder à son ouverture. Si l'emballage est endommage, prenez contact sous 3 jours avec la société de transport ainsi qu'avez votre distributeur et fournissez un maximum d'indications et photos des dégâts. No mottez pas le paquet à l'envers ! Si le paquet doit être transporte, faicos attention à ce qu'il soit stable et tenu à l'horizontale. Veuillez garder l'emballage de l'appareil (carton, plastique, polystyrene) afin de pouvoir le renvoyer dans les meilleures conditions en cas de besoin.

VI. ASSEMBLAGE DE L'APPAREIL

Place de l'appareil

Avant d'installer la machine au poste de travail, veuillez vérifier qu'ello ne présente sur un dommage. Assurez vous que la structure porteuse à laquelle elle doit être fixée est assez solide pour supporter et le poids de la machine, et la charge suspendue. Il est interdit de fixer la machine à une structure dont la force portante n'a pas été vérifié. Le fabricant décline toute responsabilité en cas de défaut de la structure porteuse ou de la fixation de la machine à la structure porteuse. Lors de la fixation de la machine à la structure porteuse, une prudence particulière est recommandée. Veuillez securiser les environs immediats de la machine, pour éviter tout risque de blessures pour les personnes alenteurs.

Le fabricant décline toute responsabilité quant aux conditions d'installation et à l'installation elle-même de la machine.

À l'issue de l'installation, veuillez vérifier que le crochet est fixe correctement et que sa fermeture est bien enclenchée.

Le fonctionnement correct du frein est à vérifier avant chaque levée de charge. Pour ce faire, veuillez suspendre au crochet une charge d'essai (environ 10 % de la charge admise). Levez et abaissez la plusieurs fois, pour vous assurer que le processus peut être interrompu en toute sécurité, sans que la charge ne soit entraînée vers le bas.

L'état de la chaîne doit être vérifié avant chaque utilisation. Tous ses maillons doivent se trouver en situation d'alignement parfait les uns avec les autres.

À l'issue de l'installation de la machine au poste de travail, vérifiez la distance entre la boucle inférieure du frein manuel et le sol. Cette distance devrait se situer entre 500 mm et 1000 mm. Le cas échéant, veuillez régler à nouveau (raccourcir' rallonger) la longueur de la chaine de commande. Pour ce faire, elle doit être disjointe. Les extrémités du maillon de liaison doivent être ouvertes afin de permettre le raccourcissement ou la rallonge de la chaine. Ensuite, refermez les extrémités du maillon de liaison.

FONCTION

Soulever' abaisser

La charge doit être placée directement sous le crochet, de façon à ce que la chaîne ne soit pas tendue. Pour lever une charge, réglez la boîte de vitesses sur UP (à gauche) et faites pivoter le levier dans le sens des aiguilles d'une montre. Pour abaisser la charge, réglez la boîte de vitesses sur DOWN (à droite) et faites pivoter le levier dans le sens des aiguilles d'une montre. La position intermédiaire de la boîte de vitesses sert à activer le frein. Le processus de levées d'abaissement pour être interrompu à tout moment.

Si la chaine se bloque, ou si tout autre problème vient à perturber le fonctionnement de l'appareil, veuillez interrompre immédiatement l'utilisation de l'appareil. Veuillez informer les personnes compétentes du problème, afin qu'elles puissent retirer la charge et rétablir le bon fonctionnement de l'appareil. En outre, un secteur sécurisé doit être établi autour de la machine et notamment sous la charge, de façon à en tenir éloignée toute personne non autorisée. L'appareil doit alors être apporcé au SAV compétent.

Une fois que la charge verrouillée est déverrouillée sur le treuil, il peut être nécessaire d'appliquer une force supplémentaire pour desserrer le frein.

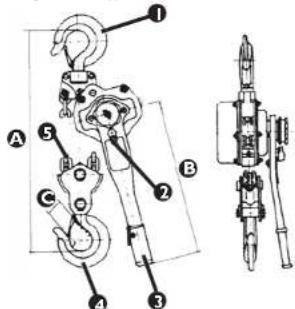

Vue générale de l'appareil

1. Crochet de fixation à la structure porteuse
   2 Boîte de vitesses (lever/abaisser)
2. Levier permettant de lever/abaisser la charge
   4 Crochet de charge
   5 Chaine de charge

	SBS-FZ 1500/2M	SBS-FZ 3000/3BM	SBS-FZ 750/2M	SBS-FZ 6000/5M
A	380	480	300.5	640
B	445	455	330	410
C	35.5	40	29.7	47

STOCKAGE

La machine doit être stockée sans charge suspendue. Elle doit être nettoyée régulièrement. La chaîne, les crochets goujons et boulons de fermeture doivent être lubrifiés régulièrement. La machine doit être suspendue à l'abri de l'humidité. Avant chaque nouvelle utilisation, veuillez procéder à toutes les vérifications indiquées dans le présent manuel.

INSPECTIONS

Avant la première utilisation d'une machine neuve ou revenant de réparation, elle doit être examinée par du personnel qualifié disposant du savoir et de l'expérience nécessaire quant à l'utilisation et l'enpretien de ce type de machine.

La machine doit être soumise à des contrôles visuels réguliers, avant, pendant et après son utilisation. Les opérateurs de la machine sont chargés d'effectuer ces contrôles. Toutes les perturbations du bon fonctionnement de l'apparell sont à communiquer à des techniciens compétents. L'utilisation d'une machine endommagée ou fonctionnant mal est strictement interdite.

DÉLAIS D'INSPECTIONS ET D'ENTRETIEN

• INSPECTION PRÉALABLE: Avant la première utilisation, tous les machines neuves ou revenant de réparation doivent être vérifiée par une personne compétente et qualifiée, d'après les indications du présent manuel.
• INSPECTIONS QUOTIDIENNES:

• Vérifier le bon fonctionnement du frein.
- Vérifier le bon état des chaînes (propres, graissées, non vrillées).
• Vérifier le bon état des crochets: éventuelles marques d'usure ou de détérioration, degré d'élargissement de l'ouverture du crochet, déformation ou mauvais positionnement.

• INSPECTIONS RÉGULIÈRES (recommandé: à intervalle mensuel):

• Examiner le degré d'usure de la chaîne.
• Examiner le degré d'usure des crochets: éventuelles marques d'usure ou de détérioration, degré d'élargissement de l'ouverture du crochet, déformation ou mauvais positionnement.
  • Vérifier la fixadion des crochets.
  • Nettover et praisser les chaînes.

RISQUES LIÈS À L'UTILISATION DE LA MACHINE

L'utilisation de la machine implique certains risques mécaniques, qui résultent du fonctionnement conjoint des différentes pièces de l'appareil et/ ou d'outils externes.
Les principaux risques mécaniques sont : compression, écrasement, coupure, entortillage, accrochage, éraflure, trébuchement, projection.

FRFR

Ces risques existent aussi bien lorsque la machine fonctionne correctement que lorsqu'elle présente un défaut de fonctionnent. Ils peuvent endommager la machine.
Les circonstances suivantes peuvent favoriser ce type de risques: machine ou charge en mouvement, pièces mal fixées, pièces coupantes ou rugueuses, chute de pièces de l'appareil ou de la charge suspendue, surfaces inegales, étroitesse de l'espace disponible, position du poste de travail par rapport au sol (travaux en hauteur ou souterrains).

VII. NETTOYAGE ET ENTRETIEN

Le palan à chaîne doit être nettoyre régulièrement. À l'issue de chaque session de travail, le poste doit être entièrement nettoyé. Les chaînes, crochets, sangles et fermetures à crochet doivent être graissés régulièrement. Toute trace de rouille sur la chaîne de charge doit être éliminée. La chaîne doit ensuite être lubrifiée. Si la rouille se révèle impossible à éliminer, la chaîne de charge doit être remplacce. Tous les travaux d'inspection et d'entretion du palan doivent être effectués par des techniciens compétents et formés à cet effet; jamais par des personnes non qualifiées.

ATTENTION!

Après 5 mois d'utilisation du treuil (grosso modo si le treuil sera utilisé plus de 1500 fois - c'est-à-dire environ 10 fois par jour) les plaques de friction doivent être remplacées.

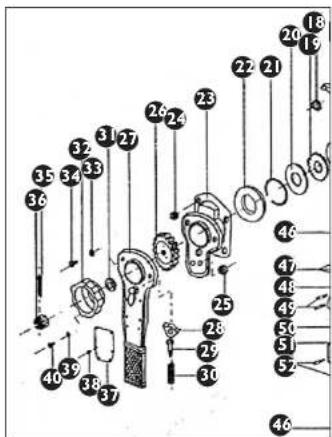

Démonter les éléments un par un jusqu'à l'élément n° 20 inclus (disque de friction) - l'élément 20 doit être remplacé:

1	Carter d'engrenage	25	Écrou couvencie	49	Vis
2	Engrenage	76	Cremallère de la boîle de vitesse	50	Roue
3	Arbre	27	Lesier	51	Cadre-support inférieur crochet 6 tonnes
4	Roue dontée	28	Pêne boîle de vitesse	52	Vis
5	Paque de montage de l'engrenage	29	Siège du ressort	53	Écrou
6	Crochet de montage	30	Resort boîle de vitesse	54	Support
7	Cliquet de sécurité crochet	31	Douille	55	Boulon 6 tonnes
8	Adache du crochet de montage	32	Roue	56	Ecou
9	Rondelle	33	Support	57	Écou
10	Guide	34	Vis	58	Support
11	Coulisseau	35	Grupille	59	Écou de roue
12	Flaque latérale	36	Écou	60	Crochet 9 tonnes x 2
13	Anneau support de roulement	37	Plaque signaletique	61	Clip de sécurité
14	Moyeu	38	Roue	62	Cadre-support supérieur crochet 9 tonnes
15	Ressort	39	Support	63	Vis
16	Pêne de ressort	40	Vis	64	Coulisseau 9 tonnes
17	Pêne	41	Chaine de charge	65	Cadre-support inférieur crochet 9 tonnes
18	Anneau	42	Ceinture de la chaîne	66	Écou
19	Roue à cliquet	43	Crochet de change	67	Support
20	Disque de friction	44	Ave de chaîne	68	Écou de roue
21	Anneau	45	Écou	69	Arbre
22	Borne avec fietage intérieur	46	Crochet 6 tonnes	70	Roue
23	Couvercle du frein	47	Clip de sécurité
24	Écou couvencie	48	Cadre-support supérieur crochet 6 tonnes

VIII. EXAMEN RÉGULIER DE L'APPAREIL

Contrôlez régulièrement le bon état des différents éléments de l'appareil. En cas de détérioration, l'appareil ne doit plus être utilisé. Prenez immédiatement contact avec votre revendeur local pour réparer l'élément ondommagé.

Que faire en cas de problème?

Prenez contact avec votre revendeur muni des documents suivants:

- Vos numéros de facture et de série (vous trouverez ce dernier sur la plaque signalétique)

• Le cas échéant, une photo de l'élément endommagé

- Une description précise du problème aidera votre conseiller à en identifier la cause. Plus détaillées seront vos indications, plus rapidement nous pourrons vous aider!

ATTENTION: N'ouvrez jamais l'appareil sans l'accord préalable du service client. Cela pourrait compromettre votre droit à la garantie!

L'appareil ne contient pas de substances nocives pour votre santé toutes ses pièces sont en métal. Lorsqu'il est hors service, il doit être mis à la ferraille. Veuillez respecter les dispositions en vigueur quant à la protection de l'environnement.
