VCCA-20ULS - Pompe à eau Little Giant - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe de relevage de condensats
Marque	Little Giant
Modèle	VCCA-20ULS
Tension d'alimentation	115 V / 60 Hz (version 230 V / 50-60 Hz disponible)
Puissance absorbée	93 W (115 V) / 75 W (230 V)
Courant nominal	1,5 A (115 V) / 0,6-0,5 A (230 V)
Hauteur de refoulement maximale	6,1 m (20 pi) pour 115 V ; 5,2 m (17 pi) pour 230 V
Commande	Interrupteur à flotteur automatique
Interrupteur de sécurité	Interrupteur de niveau d'eau élevé (basse tension classe 2, bornes NO/NC)
Utilisation	Évacuation des condensats de climatiseurs, fournaises à condensation, etc.
Matériau du réservoir	Plastique
Raccordement de sortie	Adaptateur cannelé 3/8 po (9,5 mm) avec clapet anti-retour
Raccordement d'entrée	Orifices d'entrée avec bouchons amovibles
Protection électrique	Disjoncteur différentiel (GFCI) recommandé, mise à la terre
Classe de protection	Usage intérieur uniquement
Garantie	12 mois limités
Entretien	Nettoyage et inspection tous les 6 mois
Pièces de rechange (exemples)	Ensemble adaptateur clapet anti-retour 1/4 po (305627001) et 3/8 po (305627002)

FOIRE AUX QUESTIONS - VCCA-20ULS Little Giant

Que faire si la pompe ne démarre pas alors que le réservoir est plein ?

Vérifiez d'abord que la pompe est correctement branchée à l'alimentation électrique et que le disjoncteur n'est pas déclenché. Si l'alimentation est normale, nettoyez le flotteur et assurez-vous qu'il se déplace librement. Si le problème persiste, l'interrupteur ou le moteur peut être défectueux ; dans ce cas, remplacez la pompe.

Comment nettoyer la pompe et à quelle fréquence ?

L'entretien doit être effectué tous les 6 mois (plus souvent en usage intensif). Débranchez l'alimentation, retirez le couvercle du réservoir, nettoyez le réservoir avec de l'eau chaude savonneuse, rincez, vérifiez le mouvement des flotteurs et nettoyez le clapet anti-retour. Inspectez également les tuyaux d'aspiration et de refoulement.

Comment raccorder l'interrupteur de niveau d'eau élevé ?

L'interrupteur peut être câblé de deux façons : en bornes NO (normalement ouvertes) pour arrêter la climatisation en cas de niveau élevé, ou en bornes NC (normalement fermées) pour activer une alarme externe. Suivez les instructions de la notice pour changer la configuration, et raccordez les fils noirs de l'interrupteur à un circuit basse tension classe 2.

Puis-je utiliser la pompe pour d'autres liquides que l'eau ?

Non, la pompe est conçue uniquement pour l'eau (condensats). Ne pas utiliser avec des liquides inflammables, combustibles ou explosifs comme l'essence, le mazout ou le kérosène. L'utilisation avec des liquides incompatibles peut entraîner une défaillance électrique et des risques de choc.

Quelle est la hauteur de refoulement maximale ?

Pour la version 115 V, la hauteur maximale est de 6,1 m (20 pieds). Pour la version 230 V, elle est de 5,2 m (17 pieds). Ne dépassez pas 75 % de la capacité hydraulique indiquée.

Que faire en cas de débordement du réservoir ?

Vérifiez d'abord que la pompe est branchée et que le disjoncteur est enclenché. Assurez-vous que la pompe est de niveau et que le flotteur n'est pas obstrué. Si l'afflux d'eau dépasse la capacité, un modèle plus puissant peut être nécessaire. L'interrupteur de niveau élevé doit normalement couper la climatisation ou déclencher une alarme.

Comment installer correctement la tubulure de sortie ?

Utilisez un tube de diamètre intérieur 3/8 po maximum (9,5 mm) fixé avec une attache autobloquante. Acheminez la tubulure vers le haut, puis faites un siphon en U inversé au-dessus de la pompe, inclinez légèrement vers le bas jusqu'à un point bas pour créer un effet de siphon. Ne dépassez pas la hauteur maximale de refoulement.

Quels sont les risques de sécurité à connaître ?

Risques d'électrocution et d'incendie. Débranchez toujours l'alimentation avant intervention. Utilisez un circuit avec disjoncteur différentiel (GFCI) si requis. Ne manipulez pas la pompe avec les mains mouillées. Ne soulevez pas la pompe par le cordon. Ne l'utilisez pas en extérieur ou dans une atmosphère explosive.

Comment tester le fonctionnement de la pompe ?

Mettez la pompe sous tension. Soulevez doucement le levier d'essai externe pour démarrer le moteur, puis relâchez-le. Pour tester l'interrupteur de niveau élevé, retirez le couvercle du réservoir et soulevez le flotteur correspondant : selon le câblage, la climatisation doit s'arrêter ou l'alarme se déclencher.

Où trouver les pièces de rechange ?

Les pièces de rechange listées dans la notice sont par exemple l'ensemble adaptateur de clapet anti-retour cannelé 1/4 po (réf. 305627001) et 3/8 po (réf. 305627002). Contactez votre revendeur ou consultez le site www.LittleGiant.com pour les commander.

MODE D'EMPLOI VCCA-20ULS Little Giant

VCCA-20ULS pompes à condensats

Cette pompe enlève l'eau de condensation qui s'égoutte d'un serpentin d'évaporateur d'un climatiseur, d'un serpentin d'appareil frigorifique, d'un générateur d'air chaud à condensation ou d'une chaudière à condensation. La pompe est commandée par un mécanisme à flotteur, qui démarre et arrête automatiquement la pompe.

Tous les modèles comprennent également un interrupteur de niveau d'eau auxiliaire, qui ouvre un circuit de thermostat lorsque le réservoir de la pompe est plein, empêchant la production de condensat. L'installateur peut également configurer ce commutateur pour fermer le circuit afin de faire fonctionner une alarme ou un relais (non inclus avec la pompe).

Ce produit est couvert par une garantie limitée pour une période de 12 mois à compter de la date d'achat originale par le consommateur. Pour obtenir des informations complètes sur la garantie, consultez www.LittleGiant.com

Spécifications

Série de modèles Volts HZ Ampères Watts Arrêt
VCCA-20ULS	115 60 1,5	93 6,1 m (20 pieds)
	230 50/6	0 0,6/0,5 75	5,2 m (17 pieds)

CONSIGNES DE SÉCURITÉ

Cet équipement doit être installé et entretenu par des techniciens qualifiés capables de choisir et d'utiliser les outils, les équipements et les procédures appropriés. Le non-respect des codes électriques et codes de plomberie local et national et des recommandations de Little Giant pourrait mener à une électrocution ou un incendie, une mauvaise performance ou une défaillance de l'équipement.

Lisez et suivez attentivement les instructions pour éviter toute blessure ou tout dommage matériel. Ne démontez pas et ne réparez pas l'appareil si ces opérations ne sont pas décrites dans le présent manuel.

Le non-respect des procédures d'installation ou d'utilisation et de tous les codes en vigueur peut entraîner les risques suivants:

DANGER

Risque de mort, de blessure corporelle ou de dommage matériel en raison d'une explosion, d'un incendie ou d'une électrocution.

• Ne pas utiliser pour pomper des liquides inflammables, combustibles ou explosifs comme l'essence, le mazout, le kérosène, etc.
• Ne pas utiliser dans une atmosphère explosive ou un emplacement dangereux selon le Code national de l'électricité, ANSI/NFPA70.
• Ne pas manipuler une pompe ou un moteur de pompe avec les mains mouillées ou debout sur une surface humide ou mouillée, ou dans de l'eau.
• Lorsqu'une pompe est en mode de fonctionnement, ne pas toucher le moteur, les tuyaux ou l'eau tant que l'unité n'a pas été débranchée ou déconnectée électriquement.
• Si le dispositif de coupure du circuit d'alimentation se situe hors site, le verrouiller en position ouverte et le consigner afin d'empêcher toute mise sous tension inopinée.

▲ AVERTISSEMENT

Risque de blessure grave ou de mort par électrocution.

• Pour réduire le risque de choc électrique, débranchez l'alimentation avant de travailler sur le système ou autour de celui-ci.
• Raccorder le système de pompe en respectant la tension indiquée.
• Assurer de brancher la pompe à un circuit protégé par un disjoncteur de défaut à la terre (GFCI) si requis par le code.
• Vérifier les prises électriques à l'aide d'un analyseur de circuit pour s'assurer que les fils de phase, de neutre et de terre sont correctement branchés. Si ce n'est pas le cas, le problème doit être corrigé par un électricien qualifié agréé.
• Certaines pompes sont fournies avec un conducteur de mise à la terre et d'une fiche de branchement de type mise à la terre. Pour réduire le risque de décharge électrique, assurez-vous qu'il est correctement raccordé à un réceptacle de type mise à la terre uniquement. Ne retirez pas la troisième broche de la fiche. La troisième broche permet de mettre la pompe à la terre afin d'éviter les éventuelles décharges électriques.
• Certaines pompes sont fournies avec des fils conducteurs et sont destinées à être câblées avec une boîte de jonction ou un autre boîtier approuvé. Les pompes sont équipées d'un connecteur de mise à la terre. Pour réduire le risque de décharge électrique, assurez-vous qu'il est correctement raccordé à la terre.
• Lors d'un câble direct de 230 V, un côté de la ligne reliée à la pompe est toujours alimenté électriquement, que l'interrupteur de contrôle du niveau de liquide soit ouvert ou fermé. Afin de prévenir tout risque lors de l'installation ou de l'entretien, installez un dispositif de découplage bipolaire à proximité de l'installation de la pompe.
• Le cordon flexible enveloppé monté sur la pompe ne peut être modifié d'aucune manière que ce soit. Il peut uniquement être raccourci si cela est nécessaire pour le faire rentrer dans le panneau de commande. Toute épissure entre la pompe et le panneau de commande doit être réalisée dans une boîte de jonction en conformité avec le code national de l'électricité. Faire appel à un électricien agréé.
• Vérifiez les codes locaux d'électricité et de bâtiment avant l'installation. L'installation doit être conforme à la réglementation ainsi qu'au NEC (Code américain de l'électricité) le plus récent et l'OSHA (loi sur la santé et la sécurité au travail des États-Unis).
• Ne pas soulever la pompe à l'aide du cordon électrique.
• Ne pas utiliser de rallonge.
• La pompe doit être utilisée uniquement avec des liquides compatibles avec les matériaux de ses composants. Si la pompe est utilisée avec des liquides incompatibles avec les composants de la pompe, le liquide peut provoquer une défaillance du système d'isolation électrique entraînant un choc électrique.

ATTENTION

Risque de blessure, de choc électrique ou de dégâts matériels.

• Cet équipement ne doit pas être utilisé par des enfants ou des personnes aux capacités physiques, sensorielles ou cognitives réduites, ou par des personnes n'ayant pas l'expérience ou l'expertise appropriée, sauf si ces personnes sont supervisées ou ont reçu des instructions à cet effet. Les enfants ne doivent pas utiliser l'équipement ni jouer avec l'appareil ou dans sa proximité immédiate.
• L'équipement peut démarrer automatiquement. Effectuer les procédures de verrouillage/étiquetage avant d'entretenir l'équipement.
• Une pompe inopérante ou défectueuse pourrait entraîner une inondation, des blessures corporelles ou des dommages matériels.
• La pompe a été évaluée pour être utilisée avec de l'eau uniquement. La pompe doit être utilisée uniquement avec des liquides compatibles avec les matériaux de ses composants. Si la pompe est utilisée avec des liquides incompatibles avec les composants de la pompe, le liquide peut provoquer une défaillance du système d'isolation électrique entraînant un choc électrique.
• L'utilisation de cet équipement nécessite les instructions d'installation et d'utilisation détaillées fournies dans le présent manuel à utiliser avec ce produit. Lisez le manuel intégralement avant de procéder à l'installation et à l'utilisation du produit. L'utilisateur final doit recevoir et conserver le manuel pour consultation ultérieure.

AVIS

Risque de dommages à la pompe ou d'autres équipements.

• Avant d'installer la pompe, faire faire plusieurs cycles au climatiseur pour recueillir le condensat dans un contenant séparé afin d'éliminer les huiles résiduelles qui seraient encore présentes dans le système. Ne pas procéder à la vidange du système pourrait entraîner des dommages à la pompe et aux conduites de récupération des fluides.
• En cas d'utilisation dans un environnement de four à gaz, il faut veiller à ce que l'acidité du condensat ne tombe pas en dessous de la moyenne de 3,4 (afin d'éviter qu'une poche d'acide localisée se forme et devienne agent de corrosion à la manière d'une batterie), prévoir de nettoyer le réservoir régulièrement ou de le rincer avec de l'eau.
• Soutenir la pompe et la tuyauterie au cours de l'assemblage et après installation. Un manquement pourrait entraîner la rupture des tuyaux, la défaillance de la pompe, la défaillance des paliers du moteur, etc.
• Ne pas installer la pompe d'une manière qui l'assujettis aux éclaboussures ou à la pulvérisation.
• Inspector périodiquement la pompe et les composants du système. Vérifier régulièrement que les tuyaux flexibles ne montrent pas de signe de faiblesse ou d'usure et que les branchements sont tous fiables.
• Prévoir et effectuer un entretien régulier, conformément aux exigences énoncées à la section sur l'entretien.
• La pompe est pour l'usage d'intérieur seulement.
• N'utilisez pas cette pompe à l'intérieur des plénums d'air.

INSTALLATION

Installation Physique

• Installer la pompe sur une surface plane.
- S'assurer que la surface de montage peut supporter le poids combiné de la pompe et du réservoir rempli d'eau.
- Veiller à ne pas boucher ni obstruer les ouvertures d'aération sur le boîtier du moteur) pour permettre à l'air de circuler librement.
- Assurez-vous que la pompe est de niveau et que l'entrée est sous le drain de la bobine.

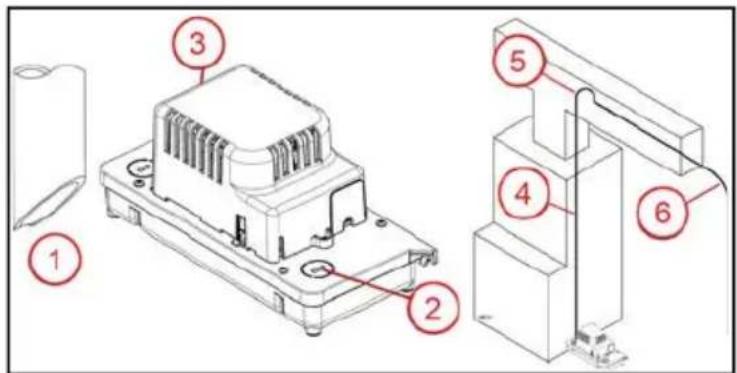

Raccordements de tuyauterie

1. Coupez l'extrémité du (des) tuyau (s) d'évaporateur ou du drain du four à un angle de 45° pour éviter que le tuyau (s) ne soit fermé lorsqu'il est contre le plancher du réservoir.
2. Acheminer le tube de l'évaporateur et l'insérer dans l'orifice d'entrée de la pompe.

• Pour ouvrir l'une des entrées

fermées, insérez un tournevis dans la fente et tournez-la pour la retirer. Vérifier que le bouchon de débrayage ne tombe pas dans le réservoir.

1. Installez le tube ou le tuyau de sortie sur le clapet antiretour de sortie.

REMARQUE: Un clic se fera entendre lorsque le clapet anti-retour est solidement verrouillé.

• Avec le raccord cannelé de 3/8 po installé en usine, utilisez un tube ou un tuyau ayant un diamètre intérieur de 3/8 po maximum pour éviter un refoulement excessif vers l'appareil et fixez-le avec une attache autobloquante (non fournie).

• Assurez-vous que l'adaptateur de tube de sortie/clapet antiretour est verrouillé en place en tournant l'adaptateur dans le sens des aiguilles d'une montre aussi loin que possible et que la languette de l'adaptateur est alignée au pictogramme de cadenas fermé.

• Acheminez la tubulure de sortie de la pompe vers le haut. Ne dépassez pas 75% de la charge hydraulique (gal/h) de la pompe.

• À partir du point le plus haut, faire un siphon « U » inversé au sommet, directement au-dessus de la pompe.

• Inclinez légèrement le tuyau de refoulement vers le bas jusqu'à un point au-dessus de la zone d'écoulement. Ensuite, tournez vers le bas et acheminez vers un siphon approprié à un point en-dessous ou à peu près au niveau du bas de la pompe, si possible. Cela produira un effet de siphon, qui améliore l'efficacité de la pompe.

Connexions électriques

Raccordez le cordon d'alimentation à une source d'alimentation électrique constante qui correspond à la plaque signalétique de la pompe.

• La pompe doit être connectée ou branchée sur son propre circuit, sans autre prise ou équipement sur la ligne du circuit. Ne le raccordez pas à un ventilateur ou à tout dispositif fonctionnant par intermittence.
• Les fusibles et les disjoncteurs doivent être d'une capacité suffisante dans le circuit électrique.
• Assurez-vous que cette pompe est raccordée à un circuit doté d'un disjoncteur différentiel de fuite à la terre (DDFT) si requis par le code.

IMPORTANT: Si le cordon d'alimentation est endommagé, l'unité entière doit être remplacée.

Raccord de l'interrupteur de niveau d'eau élevé

ATTENTION

Risque de blessures corporelles ou de dommages matériels.

• Dans les applications où des dommages matériels et/ou des blessures corporelles pourraient découler du non-fonctionnement ou d'une fuite de la pompe en raison de pannes de courant, d'une obstruction de la ligne de refoulement ou de toute autre raison, un ou des systèmes de secours (par exemple un interrupteur auxiliaire) et/ou une alarme doivent être utilisés et surveillés.
• Cette pompe est équipée d'un interrupteur de sûreté. Raccordez uniquement à un circuit basse tension de classe 2. Les deux fils de l'interrupteur auxiliaire sont de couleur noire. Ne pas confondre ces fils avec les conducteurs de tension composée.
• L'interrupteur de sûreté de niveau d'eau élevé est placé dans une orientation qui inverse la fonction normale des bornes normalement ouvertes et normalement fermées. Suivre très attentivement les instructions ci-dessous.

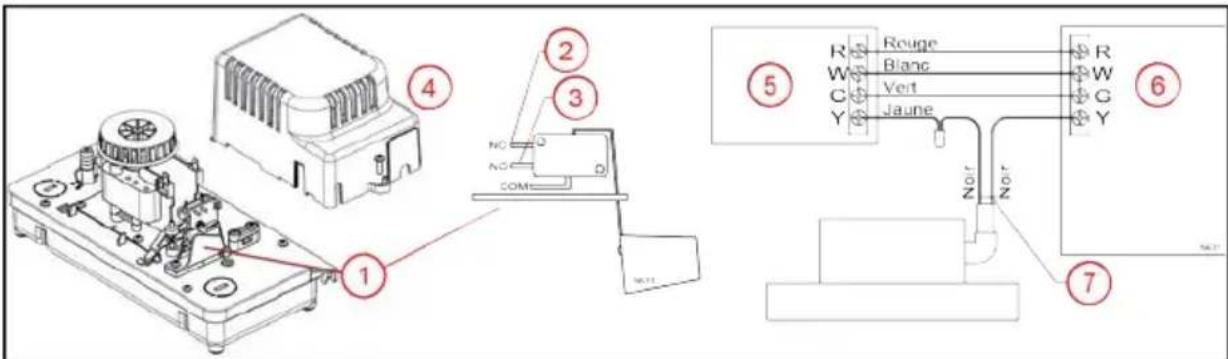

1. Interrupteur de niveau d'eau élevé
2. Borne NC. Connectez ici pour activer une alarme ou un relais externe.
3. Borne NO. Connectez ici pour arrêter l'unité de condensation du système de chauffage/refroidissement.
4. Capot moteur
5. Thermostat
6. Climatiseur/fournaise
7. Câbles de commutation de niveau

Il existe deux options pour raccorder l'interrupteur de niveau d'eau élevé :

1. Le commutateur est câblé en usine aux bornes NO et COM. Cette configuration va ouvrir (casser) un circuit électrique lorsque l'interrupteur est activé par un niveau d'eau élevé dans le réservoir, qui peut être utilisé pour arrêter le ou les groupe (s) de condensation du système de chauffage/refroidissement. Consultez le manuel d'utilisation du thermostat et de l'unité de chauffage/refroidissement pour connaître le fonctionnement attendu de l'interrupteur et les connexions des fils. Connectez les fils conducteurs de l'interrupteur (7) en série avec le circuit du thermostat basse tension comme indiqué dans le manuel de l'unité de chauffage/refroidissement.
2. L'installateur peut reconfigurer cet interrupteur à la borne NF pour fermer un cir-cuit basse tension en cas de niveau d'eau élevé, afin d'activer une alarme ou un relais externe (vendus séparément). Utilisez la procédure suivante si une configuration NC est requise:

• Débranchez l'alimentation de la pompe.
- Retirer le couvercle du moteur de la pompe (4).
- Soutenir l'interrupteur et passer soigneusement le fil de connexion supérieur de la borne NO (2) à la borne NC (3).
- Réinstaller soigneusement le couvercle du moteur de la pompe.
- Connecter les fils de connexion de l'interrupteur au circuit à faible voltage du composant externe comme le recommande le manuel le composant.

Accoler l'étiquette « ATTENTION TECHNICIEN D'ENTRETIEN » dans un endroit visible.

Test de fonctionnement

1. Mettre la pompe sous tension.

2. Faites l'essai du fonctionnement de l'interrupteur de sûreté de la pompe en soulevant doucement le levier d'essai/fonctionnement externe pour démarrer le moteur.

3. Assurez-vous que le levier d'essai est retourné à sa position de repos après l'essai.

4. Si l'interrupteur d'essai de la pompe est situé contre une fournaise ou une autre surface verticale, assurez-vous également que le levier d'essai n'est pas accroché sur la surface verticale, empêchant ainsi la pompe de s'éteindre.

5. Débranchez l'alimentation de la pompe.

6. Faites l'essai de l'interrupteur de sûreté de niveau d'eau élevé :

7. Retirez les quatre vis du couvercle du réservoir pour soulever le couvercle du réservoir.

8. Soulevez de flotteur de l'interrupteur à flotteur de niveau d'eau élevé.
9. L'interrupteur doit s'activer avant que le flotteur n'entre en contact avec le couvercle du réservoir.
10. Si câblé à la borne NO, l'appareil de traitement de l'air devrait s'arrêter avec la levée du flotteur.
11. Si câblé à la borne NC, le composant externe (avertisseur ou relais) devrait se mettre en marche avec la levée du flotteur.

ENTRETIEN

ATTENTION

Risque de blessures corporelles ou de dommages matériels.

• Ne pas laisser le réservoir déborder pendant les travaux d'entretien.
• Inspector et tester l'état et le fonctionnement de la pompe de relevage de condensats tous les six mois (plus fréquemment en cas d'utilisation intensive).

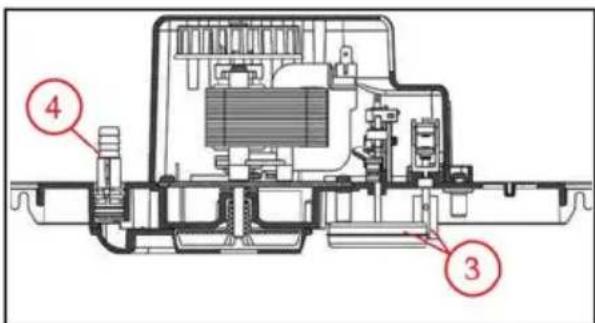

Pour inspecter et nettoyer le réservoir et les autres composants, suivez ces étapes :

1. Débranchez l'alimentation de la pompe.

2. Retirez l'ensemble de capot du réservoir.

3. Retirer les quatre vis fixant l'assemblage au réservoir.

4. Soulever cet assemblage avec précaution au-dessus du réservoir et le maintenir à niveau.

5. S'assurer que le mouvement des flotteurs reste libre. Nettoyer au besoin.

1. Tournez pour déverrouiller et retirer la soupape antiretour et lavez à contre courant le port de refoulement dans la volute. Effectuez cette opération au-dessus d'un évier.

- Assurez-vous que la soupape antiretour se verrouille en place avec un clic audible lors de la réinstallation.

1. Nettoyer le réservoir à l'eau chaude avec un savon doux.
2. Rincer le réservoir avec de l'eau. Cela permet de s'assurer que le condensat résiduel ne crée pas de poches d'acide localisées qui pourraient causer des piqûres.
3. Vérifier les tuyaux d'aspiration et de refoulement. Nettoyer au besoin. Vérifier l'absence de pli, de coque ou de coude brusque qui bloquerait l'écoulement dans les conduits.
4. Remettez l'ensemble de capot sur le réservoir.
5. Tester le fonctionnement du système.

Dépannage

Problème Causes probables Mesure corrective
La pompe ne démarre pas lorsque le réservoir est rempli d'eau de condensat.	La pompe n'est pas branchée à l'alimentation électrique.	Raccordez la pompe à un circuit dédié équipé d'une prise DDFT.
	Le disjoncteur est éteint ou le fusible a été retiré.	Mettez le disjoncteur sous tension ou remplacez le fusible.
	Accumulation de débris ou col-matage du flotteur.	Nettoyez le flotteur ; il est possible qu'un flotteur sale soit trop lourd pour fonctionner correctement.
	Obstruction du mouvement du flotteur.	Retirez le réservoir. Vérifiez la trajectoire de mouvement du flotteur. Retirez tous débris ou toute obstruction.
	Interrupteur défectueux. Remplacez la pompe.
	Moteur défectueux. Remplacez la pompe.
Le condensat débord-e du réservoir.	La pompe n'est pas branchée à l'alimentation électrique.	Raccordez la pompe à un circuit dédié équipé d'une prise DDFT.
	L'afflux de liquide atteint ou dépasse la capacité de sortie de la pompe.	Une pompe de plus grande taille est nécessaire.S'il est correctement connecté au circuit, l'interrupteur de niveau élevé doit couper le climatiseur ou déclencher une alarme lorsque ce cas se présente.Assurez-vous que l'interrupteur de niveau élevé de la pompe est connecté au climatiseur (ou au circuit d'alarme), et que les fils conducteurs sont connec-tés aux bon-nes bornes de l'interrupteur pour l'application.
	La pompe n'est pas de niveau.	Assurez-vous que la pompe est de niveau. Si la pompe n'est pas de niveau, elle peut ne pas s'activer, ce qui entraînera un débordement d'eau du réser-voir. Placez l'unité sur une surface plane de niveau.
	Accumulation de débris ou col-matage du flotteur.	Nettoyez le flotteur. Il est possible qu'un flotteur sale soit trop lourd pour fonctionner correctement.
	Soupape antiretour bloquée ou bouchée	Retirez la soupape antiretour et vérifiez qu'elle fonctionne correctement.
	Le débit de sortie est bloqué.	Contrôlez la tuyauterie de sortie afin de vous assurer qu'elle n'est pas coudée ou obstruée. Nettoyez la boue et les débris de tout tuyau obstrué. Nettoyez la tuyauterie d'entrée et de sortie.
	La roue de la pompe ne tourne pas.	Nettoyez toute obstruction dans le boîtier de la roue.
	Interrupteur défectueux. Remplacez la pompe.
	Moteur défectueux. Remplacez la pompe.
La pompe ne s'éteint pas.	Obstruction du mouvement du flotteur.	Retirez le réservoir. Vérifiez la trajectoire de mouvement du flotteur. Retirez tous débris ou toute obstruction.
	L'afflux de liquide atteint ou dépasse la capacité de sortie de la pompe.	Une pompe de plus grande taille est nécessaire.S'il est correctement connecté au circuit, l'interrupteur de niveau élevé doit couper le climatiseur ou déclencher une alarme lorsque ce cas se présente.Assurez-vous que l'interrupteur de niveau élevé de la pompe est connecté au climatiseur (ou AU circuit d'alarme), et que les fils conducteurs sont connec-tés aux bonnes bornes de l'interrupteur pour l'application.
	Interrupteur défectueux. Remplacez la pompe.
La pompe fonctionne, mais elle ne refoule pas le liquide.	Soupape antiretour bloquée ou bouchée.	Retirez la soupape antiretour et vérifiez qu'elle fonctionne correctement.
	La pompe est soulevée trop haut.	Vérifiez le rendement de la pompe nominale.
	L'entrée de la roue est bou-chée.	Tirez la pompe est nettoyez.
	Le débit de sortie est obstrué.	Contrôlez la tuyauterie de sortie afin de vous assurer qu'elle n'est pas coudée ou obstruée. Nettoyez la boue et les débris de tout tuyau obstrué. Nettoyez la tuyauterie d'entrée et de sortie.
La pompe n'atteint pas la puissance nominale.	Soupape antiretour bloquée ou bouchée.	Retirez la soupape antiretour et vérifiez qu'elle fonctionne correctement.
	La pompe est soulevée trop haut.	Vérifiez le rendement de la pompe nominale.
	Tension faible, vitesse trop lente.	Vérifiez que la tension d'alimentation correspond au courant nominal indi-qué sur la plaque signalétique.
	La roue ou le tuyau de refoule-ment est bouché(e).	Tirez la pompe est nettoyez. Vérifiez que le tuyau est exempt de tartre ou de corrosion.
La pompe tourne en continu.	Fuite de la soupape antiretour.	Retirez la soupape antiretour et vérifiez qu'elle fonctionne correctement.

Pièces de rechange

Numéro de commande Description

305627001 L'ensemble de l'adaptateur de clapet antiretour cannelé de 1/4 po

305627002 L'ensemble de l'adaptateur de clapet antiretour cannelé de 3/8 po
