Tipo de producto	Bomba de elevación de condensados
Marca	Little Giant
Modelo	VCCA-20ULS
Tensión de alimentación	115 V / 60 Hz (versión 230 V / 50-60 Hz disponible)
Potencia absorbida	93 W (115 V) / 75 W (230 V)
Corriente nominal	1,5 A (115 V) / 0,6-0,5 A (230 V)
Altura de descarga máxima	6,1 m (20 pies) para 115 V; 5,2 m (17 pies) para 230 V
Control	Interruptor de flotador automático
Interruptor de seguridad	Interruptor de nivel de agua alto (baja tensión clase 2, terminales NO/NC)
Uso	Evacuación de condensados de aires acondicionados, calderas de condensación, etc.
Material del depósito	Plástico
Conexión de salida	Adaptador acanalado 3/8 pulg. (9,5 mm) con válvula antirretorno
Conexión de entrada	Orificios de entrada con tapones removibles
Protección eléctrica	Disyuntor diferencial (GFCI) recomendado, conexión a tierra
Clase de protección	Uso interior únicamente
Garantía	12 meses limitados
Mantenimiento	Limpieza e inspección cada 6 meses
Piezas de repuesto (ejemplos)	Conjunto adaptador válvula antirretorno 1/4 pulg. (305627001) y 3/8 pulg. (305627002)

Preguntas frecuentes - VCCA-20ULS Little Giant

¿Qué hacer si la bomba no arranca estando el depósito lleno?

Primero verifique que la bomba esté correctamente conectada a la alimentación eléctrica y que el disyuntor no esté disparado. Si la alimentación es normal, limpie el flotador y asegúrese de que se mueva libremente. Si el problema persiste, el interruptor o el motor pueden estar defectuosos; en ese caso, reemplace la bomba.

¿Cómo limpiar la bomba y con qué frecuencia?

El mantenimiento debe realizarse cada 6 meses (con más frecuencia en uso intensivo). Desconecte la alimentación, retire la tapa del depósito, limpie el depósito con agua caliente jabonosa, enjuague, verifique el movimiento de los flotadores y limpie la válvula antirretorno. Inspeccione también las mangueras de succión y descarga.

¿Cómo conectar el interruptor de nivel de agua alto?

El interruptor se puede cablear de dos maneras: en terminales NO (normalmente abiertos) para detener el aire acondicionado en caso de nivel alto, o en terminales NC (normalmente cerrados) para activar una alarma externa. Siga las instrucciones del manual para cambiar la configuración y conecte los cables negros del interruptor a un circuito de baja tensión clase 2.

¿Puedo usar la bomba para otros líquidos que no sean agua?

No, la bomba está diseñada únicamente para agua (condensados). No la use con líquidos inflamables, combustibles o explosivos como gasolina, petróleo o queroseno. El uso con líquidos incompatibles puede causar fallas eléctricas y riesgo de descarga.

¿Cuál es la altura de descarga máxima?

Para la versión de 115 V, la altura máxima es de 6,1 m (20 pies). Para la versión de 230 V, es de 5,2 m (17 pies). No exceda el 75 % de la capacidad hidráulica indicada.

¿Qué hacer en caso de desbordamiento del depósito?

Primero verifique que la bomba esté conectada y que el disyuntor esté activado. Asegúrese de que la bomba esté nivelada y que el flotador no esté obstruido. Si el flujo de agua excede la capacidad, puede ser necesario un modelo más potente. El interruptor de nivel alto debería normalmente apagar el aire acondicionado o activar una alarma.

¿Cómo instalar correctamente la tubería de salida?

Use un tubo de diámetro interior máximo de 3/8 pulg. (9,5 mm) fijado con una abrazadera de seguridad. Dirija la tubería hacia arriba, luego haga un sifón en U invertida encima de la bomba, incline ligeramente hacia abajo hasta un punto bajo para crear un efecto de sifón. No exceda la altura máxima de descarga.

¿Cuáles son los riesgos de seguridad a conocer?

Riesgos de electrocución e incendio. Siempre desconecte la alimentación antes de intervenir. Use un circuito con disyuntor diferencial (GFCI) si es requerido. No manipule la bomba con las manos mojadas. No levante la bomba por el cable. No la use en exteriores o en atmósferas explosivas.

¿Cómo probar el funcionamiento de la bomba?

Encienda la bomba. Levante suavemente la palanca de prueba externa para arrancar el motor, luego suéltela. Para probar el interruptor de nivel alto, retire la tapa del depósito y levante el flotador correspondiente: según el cableado, el aire acondicionado debe apagarse o la alarma activarse.

¿Dónde encontrar las piezas de repuesto?

Las piezas de repuesto listadas en el manual son, por ejemplo, el conjunto adaptador de válvula antirretorno acanalado de 1/4 pulg. (ref. 305627001) y de 3/8 pulg. (ref. 305627002). Contacte a su distribuidor o visite www.LittleGiant.com para pedirlas.

MANUAL DE USUARIO VCCA-20ULS Little Giant

Esta bomba para condensado elimina automáticamente el agua condensada que gotea del serpentín del evaporador de aire acondicionado, el serpentín de un equipo de refrigeración, un calentador de condensación o una caldera de condensación. La bomba es controlada por un mecanismo de interruptor flotante, que arranca y detiene automáticamente la bomba.

Todos los modelos también incluyen un interruptor de nivel de agua alto, que abre un circuito de termostato cuando el depósito de la bomba está lleno, deteniendo la producción de condensado. De manera alternativa, este interruptor puede ser reconfigurado para que cierre un circuito que opera una alarma externa o relé, (se adquiere por separado).

Este producto está cubierto por una garantía limitada por un período de 12 meses desde la fecha original de compra por parte del consumidor. Para obtener información completa sobre la garantía, consulte www.LittleGiant.com

Especificaciones

Serie de modelos Voltios HZ Amperios Vatios Apagado
VCCA-20ULS	115 60 1.5 93 6.1 m (20 pies)
	230 50/60 0.6/0.5 75 5.2 m (17 pies)

INSTRUCCIONES SOBRE SEGURIDAD

La instalación y el mantenimiento de este equipo deben estar a cargo de personal con capacitación técnica que esté familiarizado con la correcta elección y uso de las herramientas, equipos y procedimientos adecuados. El hecho de no cumplir con los códigos eléctricos y de plomería nacionales y locales y con las recomendaciones de Little Giant puede provocar peligros de descarga eléctrica o incendio, desempeños insatisfactorios o fallas del equipo.

Lea y siga las instrucciones cuidadosamente para evitar lesiones y daños a los bienes. No desarme ni repare la unidad salvo que esté descrito en este manual.

El hecho de no seguir los procedimientos de instalación o funcionamiento y todos los códigos aplicables puede ocasionar los siguientes peligros:

PELIGRO

Riesgo de muerte, lesiones personales o daños materiales por explosión, incendio o descarga eléctrica.

• No usar para bombear líquidos inflamables, combustibles o explosivos como gasolina, fueloil, kerosene, etc.
• No usar en atmósferas explosivas ni lugares peligrosos según la clasificación de la NEC, ANSI/NFPA70.
• No manipule la bomba ni el motor de la bomba con las manos mojadas o parado sobre una superficie mojada o húmeda o en agua.
• Cuando haya una bomba en su aplicación, no toque el motor, las tuberías ni el agua sino hasta haber desenchufado o eléctricamente desconectado la unidad.
• Si la desconexión de alimentación está fuera del sitio, bloqueela en la posición abierta y etiquétela para evitar una conexión inesperada de la alimentación.

ADVERTENCIA

Riesgo de lesiones graves o muerte por descarga eléctrica.

• Para reducir el riesgo de descarga eléctrica, desconecte la energía antes de trabajar en el sistema o cerca de él.
• Cablee el sistema de bombeo para los voltajes correctos.
• Asegúrese de que esta bomba esté conectada a un circuito equipado con un dispositivo interruptor de circuito por falla de conexión a tierra (GFIC) si es requerido por el código.
• Revise los tomacorrientes con un analizador de circuito para garantizar que los cables de alimentación, neutro y a tierra estén conectados correctamente. De lo contrario, un electricista calificado y autorizado deberá rectificar el problema.
• Algunas bombas vienen con un conector de puesta a tierra y un enchufe de seguridad de tipo de conexión a tierra. Para reducir el riesgo de descarga eléctrica, asegúrese de que esté conectado únicamente a un receptáculo de tipo de conexión a tierra conectado a tierra como corresponde. No quite la tercera clavija del enchufe. La tercera clavija sirve para conectar la bomba a tierra, lo que ayuda a evitar posibles peligros de descarga eléctrica.
• Algunas bombas vienen con cables conductores y están ideadas para que se conviertan en conexiones permanentes mediante una caja de empalmes u otro gabinete aprobado. Las bombas incluyen un conector de puesta a tierra. Para reducir el riesgo de descarga eléctrica, asegúrese de que esté conectado a tierra como corresponde.
• En una instalación de cables directos de 230 V, un extremo de la línea que va hacia la bomba tiene electricidad siempre, sin importar si el interruptor del control de nivel del líquido está abierto o cerrado. Para evitar peligros a la hora de realizar la instalación o el mantenimiento, instale un interruptor de desconexión bipolar cerca de la instalación de la bomba.
• El conjunto de cables recubiertos flexibles montado a la bomba no se debe modificar en modo alguno, salvo para acortar el cable para adecuarlo al interior del panel de control. Todos los empalmes entre la bomba y el panel de control deben realizarse dentro de una caja de conexiones y deben cumplir con el Código Eléctrico Nacional.
• Compruebe los códigos eléctricos y de construcción locales antes de la instalación. La instalación debe estar de acuerdo con sus regulaciones, así como el National Electrical Code (NEC) más reciente y la ley de Seguridad y Salud Ocupacionales (OSHA).
• No use el cable eléctrico para levantar la bomba.
• No use un prolongador.
• La bomba solo se debe utilizar con líquidos compatibles con los materiales que componen la bomba. Si la bomba se utiliza con líquidos incompatibles con los componentes de la bomba, el líquido puede causar fallas en el sistema de aislamiento eléctrico, lo que resulta en una descarga eléctrica.

PRECAUCIÓN

Riesgo de lesiones corporales, descargas eléctricas o daños al equipo.

• Este equipo no deben usarlo niños ni personas con capacidades físicas, sensoriales o mentales reducidas, ni aquellos que carezcan de experiencia y capacitación, salvo que estén bajo supervisión o instrucción. Los niños no podrán usar el equipo ni jugar con la unidad o en las cercanías inmediatas.
• El equipo puede encenderse en forma automática. Realice los procedimientos de bloqueo/etiquetado antes de efectuar el mantenimiento del equipo.
• Una bomba que no funciona o funciona mal podría provocar una inundación y provocar lesiones personales o daños materiales.
• La bomba únicamente ha sido evaluada para su uso con agua. La bomba solo se debe utilizar con líquidos compatibles con los materiales que componen la bomba. Si la bomba se utiliza con líquidos incompatibles con los componentes de la bomba, el líquido puede causar fallas en el sistema de aislamiento eléctrico, lo que resulta en una descarga eléctrica.
• La operación de este equipo exige instrucciones detalladas para su instalación y operación que se encuentran en este manual para su uso con este producto. Lea la totalidad del manual antes de comenzar la instalación y la operación. El usuario final debe recibir y conservar el manual para usos futuros.

AVISO

Riesgo de daños a bomba u otros equipos.

• Antes de instalar la bomba, permita que el aire acondicionado realice varios ciclos y recolecte el condensado en un recipiente separado para poder enjuagar todo aceite residual que pueda permanecer en el sistema. Si no se enjuaga el sistema, se pueden provocar daños en los componentes de plomería de la línea de drenaje y la bomba.
• Al operar en un entorno de hornos de gas, se debe tener cuidado para asegurar la acidez del condensado no descienda por debajo del pH promedio de 3,4 (para evitar un bolsillo localizado de ácido que funciona como una batería que genera picaduras), para ello, se debe limpiar o enjuagar el tanque con agua dulce con regularidad.
• Sostenga la bomba y la tubería durante el ensamblaje y cuando estén instaladas. Si esto no se realiza, la tubería se puede romper, la bomba puede tener fallas, los cojinetes del motor pueden tener fallas, etc.
• No instale la bomba de manera que lo someta a salpicaduras o aspersión.
• Inspeccione periódicamente los componentes del sistema y la bomba. Revise regularmente las mangueras para controlar si están débiles o gastadas y asegúrese de que todas las conexiones sean seguras.
• Programe y realice servicios de mantenimiento de rutina, tal como se indica en la sección Mantenimiento del sistema.
• La bomba es sólo para uso en interiores
• No utilice esta bomba dentro de los plenums de aire.

INSTALACIÓN

Instalación física

• Instale la bomba sobre una superficie plana.
• Asegúrese de que la estructura soportará el peso combinado de la bomba y el tanque lleno de agua. La superficie debe estar nivelada y ser estable durante toda la vida útil de la bomba.
• Las salidas de ventilación alrededor de la carcasa del motor no deben estar bloqueadas ni obstruidas para permitir el libre flujo de aire.
• Asegúrese de que la bomba esté nivelada y la entrada esté por debajo del drenaje de la bobina.

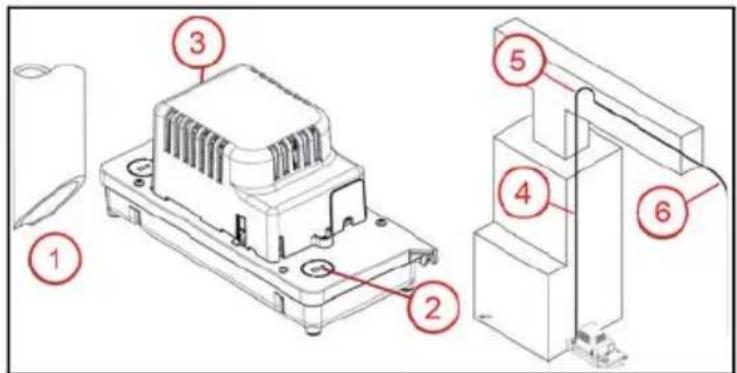

Conexiones de tuberías

1. Corte el extremo los tubo(s) del evaporador o del drenaje del horno a un ángulo de 45°, para evitar que la tubería se cierre sellada en el piso del tanque.

2. Dirija el tubo del evaporador e insértelo en la abertura de entrada de la bomba.

- Para abrir una de las entradas cerradas, inserte un destornillador en la ranura y gírelo para quitarlo. Compruebe que el tapón de liberación no caiga en el depósito.

1. Instale la tubería de salida en la válvula de retención de salida.

NOTA: Se escuchará un clic cuando la válvula de retención esté bloqueada de forma segura.

• Con la espiga para manguera de 3/8 pulg instalada de fábrica, use una tubería con un diámetro interior máximo de 3/8 pulg para evitar el reflujo excesivo a la unidad y sujétela con un precinto (no incluido).

• Asegúrese de que el adaptador del tubo de salida/válvula de retención esté bien sujeto el lugar verificando que este esté girado en sentido horario tanto como sea posible y que la lengüeta del adaptador esté alineada con el símbolo de candado cerrado.

• Dirija la tubería de salida hacia arriba, sin exceder el 75% de la capacidad de carga dinámica total de la bomba.

• Desde el punto alto, realice un colector en "U" invertido directamente sobre la bomba, en el punto más alto.

• Baje la línea de descarga ligeramente hasta un punto encima del área del drenaje. Luego, voltéela y oriéntela hasta un drenaje adecuado hasta un punto por debajo o aproximadamente a nivel con la parte inferior de la bomba, de ser posible. Esto producirá un efecto de sifonamiento que mejorará la eficiencia de la bomba.

Conexiones eléctricas

Conecte el cable de alimentación a una fuente constante de energía que coincida con el voltaje en la placa de identificación de la bomba.

• La bomba se debe conectar o cablear en su propio circuito sin otras salidas o equipos en la línea de circuito. No lo conecte a un ventilador ni a un dispositivo que funcione de manera intermitente.
• Los fusibles y el disyuntor deben tener una capacidad amplia en el circuito eléctrico.
• Conéctese a un circuito equipado con un dispositivo interruptor de circuito por falla de conexión a tierra (GFIC) si es requerido por el código.

IMPORTANTE Si el cable de alimentación está dañado, se debe reemplazar la unidad en su totalidad.

Conexión del interruptor de nivel alto de agua

▲ PRECAUCIÓN

Riesgo de lesiones corporales o daños materiales.

• En aplicaciones donde una bomba no operativa o con fugas podría producir daños materiales o lesiones personales debido a interrupciones en la alimentación, obstrucciones en la línea de descarga u otros motivos, se debe usar y monitorear un sistema o sistemas de apoyo (por ejemplo, interruptor auxiliar) o una alarma.
• Esta bomba está equipada con un interruptor de seguridad. Conéctela únicamente a un circuito de bajo voltaje de Clase 2. Los dos cables del interruptor auxiliar de nivel alto son negros. No confunda estos cables con los conductores de alimentación de voltaje de la línea.
• El interruptor de seguridad de nivel de agua alto se coloca en una orientación que invierte la función normal de los terminales normalmente abiertos y normalmente cerrados. Preste mucha atención a las siguientes instrucciones.

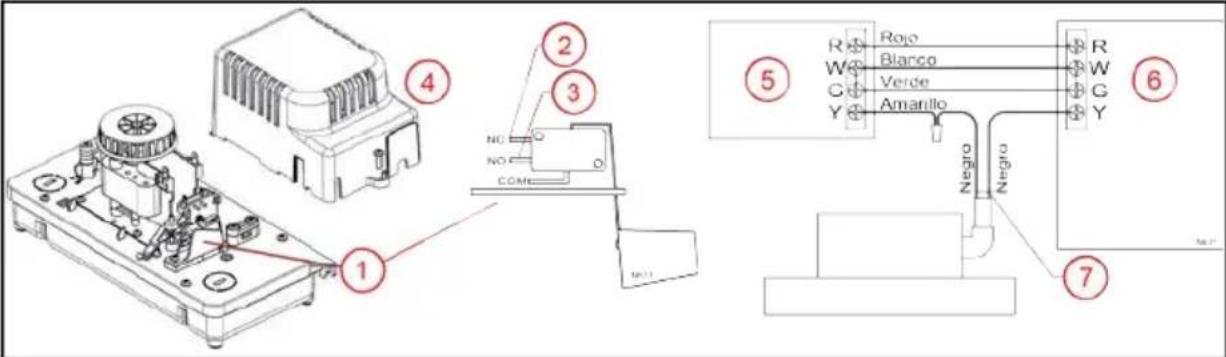

1. Interruptor de nivel de agua alto
2. Terminal NC. Conéctelo aquí para activar un relé o una alarma externa.
3. Terminal NO. Conéctelo aquí para apagar la unidad condensadora del sistema de calefacción/refrigeración.
4. Cubierta del motor
5. Termostato
6. Acondicionador de aire/horno
7. Cables de cableado de interruptor de nivel

Existen dos opciones para la conexión del interruptor de nivel alto de agua:

1. El interruptor auxiliar de nivel alto viene cableado de fábrica al terminal "COM" y "NO". Esta configuración abrirá (romperá) un circuito eléctrico cuando el interruptor se active por el alto nivel de agua, que se puede utilizar para detener la unidad condensadora del sistema de calefacción/refrigeración.

- Consulte el manual operativo de la unidad de calefacción/refrigeración y el termostato para ver el funcionamiento previsto del interruptor y las conexiones de los cables. Conecte los cables del interruptor (7) en serie con el circuito del termostato de voltaje bajo según se especifica en la manual operativo de unidad de calefacción/refrigeración.

1. El instalador puede reconfigurar este interruptor al terminal NC para cerrar un circuito de voltaje bajo en el caso de nivel de agua alto, lo que podría activar un relé o una alarma externa (que se compran por separado).

2. Desconecte la bomba de la fuente de alimentación.

3. Retire la cubierta del motor de la bomba (4).
4. Sostenga el interruptor y cuidadosamente cambie el cable conductor superior del terminal "NO" (2) al terminal "NC" (3).

- Vuelva a instalar la cubierta del motor de la bomba.

- Conecte los cables del interruptor en serie con el circuito de bajo voltaje del componente externo, tal como se especifica en el manual del componente.

Coloque la etiqueta "ATENCIÓN AL TÉCNICO DE MANTENIMIENTO" incluida en un lugar visible.

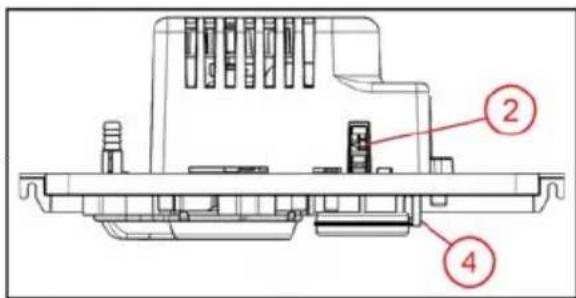

Prueba de operación

1. Encienda la alimentación eléctrica a la bomba.

2. Pruebe el interruptor de funcionamiento de la bomba levantando suavemente la palanca externa de prueba/funcionamiento para arrancar el motor.

- Asegúrese de que la palanca de prueba haya vuelto a su posición de reposo después de la prueba.

- Si la bomba está ubicada contra el horno u otra superficie vertical en el lado del interruptor de prueba, verifique también que la palanca de prueba no haya quedado colgada en la superficie vertical lo que evitará que la bomba se apague.

1. Desconecte la bomba de la fuente de alimentación.

2. Pruebe el interruptor de seguridad de nivel alto de agua:

- Quite los cuatro tornillos de la tapa del tanque para levantarla.

- Suba el flotante del interruptor de nivel alto de agua.

- El interruptor debe activarse antes de que el flotante entre en contacto con la tapa del tanque.

- Si está cableado al terminal "NO", el dispositivo de tratamiento de aire debe apagarse cuando se eleva el flotador.

- Si está cableado al terminal "NC", el componente externo (alarma o relé) debe activarse cuandose eleva el flotador.

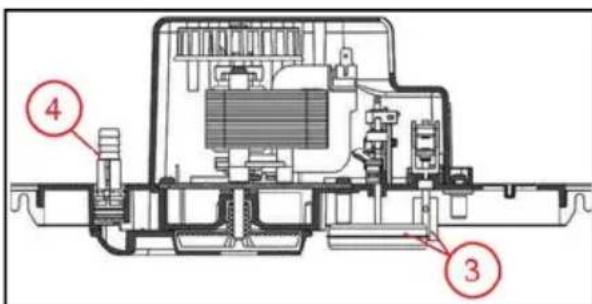

MANTENIMIENTO

▲ PRECAUCIÓN

Riesgo de lesiones corporales o daños materiales.

• No permita que el tanque se desborde durante este mantenimiento.

• Inspeccione las condiciones en las que se encuentra el sistema de eliminación de condensado y pruebe su operación cada 6 meses (con más frecuencia en aplicaciones de uso intensivo).

• Desconecte la bomba de la fuente de alimentación.

• Quite el conjunto de la cubierta del tanque.

• Retire los cuatro tornillos que fijan el ensamblaje del tanque/la cubierta al tanque.

• Con cuidado, eleve el ensamblaje del tanque/la cubierta del tanque.

• Asegúrese de que los flotadores se muevan libremente. Limpie según sea necesario.

• Gire para desbloquear y quitar la válvula de retención y lave a contracorriente el puerto de descarga en la voluta. Haga esto sobre un lavabo.

- Asegúrese de que la válvula de retención se bloquee en su lugar con un clic audible cuando vuelva a instalar.

1. Limpie el tanque con agua tibia y jabón suave.
2. Enjuague el tanque con agua dulce. Esto ayuda a garantizar que el condensado residual no crea cavidades localizadas de ácido que puedan causar picaduras.
3. Verifique la tubería de entrada y de salida. Limpie según sea necesario. Asegúrese de que no haya torceduras en la línea que puedan obstruir el flujo.
4. Vuelva a colocar el conjunto de la cubierta del tanque.
5. Pruebe la operación del sistema.

Solución de problemas

Problema Causas probables Acción correctiva
La bomba no arranca cuando el tanque está lleno de agua de condensación.	La bomba no está conectada a la alimentación.	Conecte la bomba a un circuito GFCI dedicado.
	Disyuntor apagado o sin fusible.	Encienda el disyuntor o reemplace el fusible.
	Accumulación de residuos o acumulación sobre el flotante.	Limpie el flotante; un flotante sucio puede estar demasiado pesado para funcionar correctamente.
	Obstrucción del movimiento del flotante.	Extraiga el tanque. Verifique el recorrido del movimiento del flotante. Quite cualquier residuo u obstrucción.
	Interruptor defectuoso. Reemplace la bomba.
	Motor defectuoso. Reemplace la bomba.
El condensado se desbor-da del tanque.	La bomba no está conectada a la alimentación.	Connect pump to a dedicated GFCI circuit.
	El flujo de entrada líquido coincide con la capacidad de salida de la bomba o la supera.	Se requiere una bomba más grande.Compruebe que el interruptor de nivel alto de la bomba esté conectado a la unidad de aire acondicionado (o el circuito de alarma), y que los cables estén conectados a los terminales del interruptor cor-recto para la aplicación.
	La bomba no está nivelada.	Si la bomba no está nivelada, no se activará, haciendo que el agua se desborde del tanque. Coloque la unidad sobre una superficie plana y nivelada.
	Accumulación de residuos o acumulación sobre el flotante.	Limpie el flotante. Un flotante sucio puede estar demasiado pesado para funcionar correctamente.
	Válvula de retención atascada u obstruida.	Quite la válvula de retención y revisela para comprobar que funcione bien.
	El flujo de salida está bloqueado.	Verifique la tubería de salida para asegurarse de que no esté retorcida ni bloqueada. Despeje la tubería bloqueada de lodo y residuos. Limpie la tubería de entrada y de salida.
	El impulsor de la bomba no gira.	Despeje cualquier bloqueo en la carcasa del impulsor.
	Interruptor defectuoso. Reemplace la bomba.
	Motor defectuoso. Reemplace la bomba.
La bomba no se apaga.	Obstrucción del movimiento del flotante.	Extraiga el tanque. Verifique el recorrido del movimiento del flotante. Quite cualquier residuo u obstrucción.
	El flujo de entrada líquido coincide con la capacidad de salida de la bomba o la supera.	Se requiere una bomba más grande.Compruebe que el interruptor de nivel alto de la bomba esté conectado a la unidad de aire acondicionado (o el circuito de alarma), y que los cables estén conectados a los terminales del interruptor cor-recto para la aplicación.
	Interruptor defectuoso. Reemplace la bomba.
La bomba funciona pero no descarga líquido.	Válvula de retención atascada u obstruida.	Quite la válvula de retención y revisela para comprobar que funcione bien.
	Elevación demasiado alta para la bomba.	Revise el desempeño nominal de la bomba.
	Entrada al impulsor obstruido.	Quite la bomba y limpiela.
	El flujo de salida está obstruido.	Verifique la tubería de salida para asegurarse de que no esté retorcida ni bloqueada. Despeje la tubería bloqueada de lodo y residuos. Limpie la tubería de entrada y de salida.
La bomba no cumple con la capacidad nominal.	Válvula de retención atascada u obstruida.	Quite la válvula de retención y revísela para comprobar que funcione bien.
	Elevación demasiado alta para la bomba.	Revise el desempeño nominal de la bomba.
	Bajo voltaje, velocidad demasiado lenta.	Compruebe si hay una fuente de tensión correcta
	El impulsor o la tubería de descarga están obstruidos.	Quite la bomba y límpiela. Revise si la tubería tiene sarro o señales de corrosión.
La bomba se enciende y se apaga permanentemente.	Fugas en la válvula de retención.	Quite la válvula de retención y revísela para comprobar que funcione bien.

Piezas de repuesto

Número de orden Descripción

305627001 Conjunto del adaptador de la válvula de retención de la espiga para man-guera de 1/4 pulg

305627002 Conjunto del adaptador de la válvula de retención de la espiga para man-guera de 3/8 pulg

MANUEL DU PROPRIÉTAIRE

LittleGIANT

FR

Français
